1 VIESMANN VITOPLEX 300 Matalalämpö-öljy-/kaasulämmityskattila kw Tietolehti Tilausnumerot ja hinnat: katso hinnasto VITOPLEX 300 Tyyppi TX3A Matalalämpö-öljy-/kaasulämmityskattila Kolmivetokattila, jossa monikerroksiset konvektiotulipinnat Liukuvaan kattilaveden alennettuun lämpötilaan perustuvaan käyttöön Kondensoivana yksikkönä laitteen Vitotrans 300 kanssa 9/2015

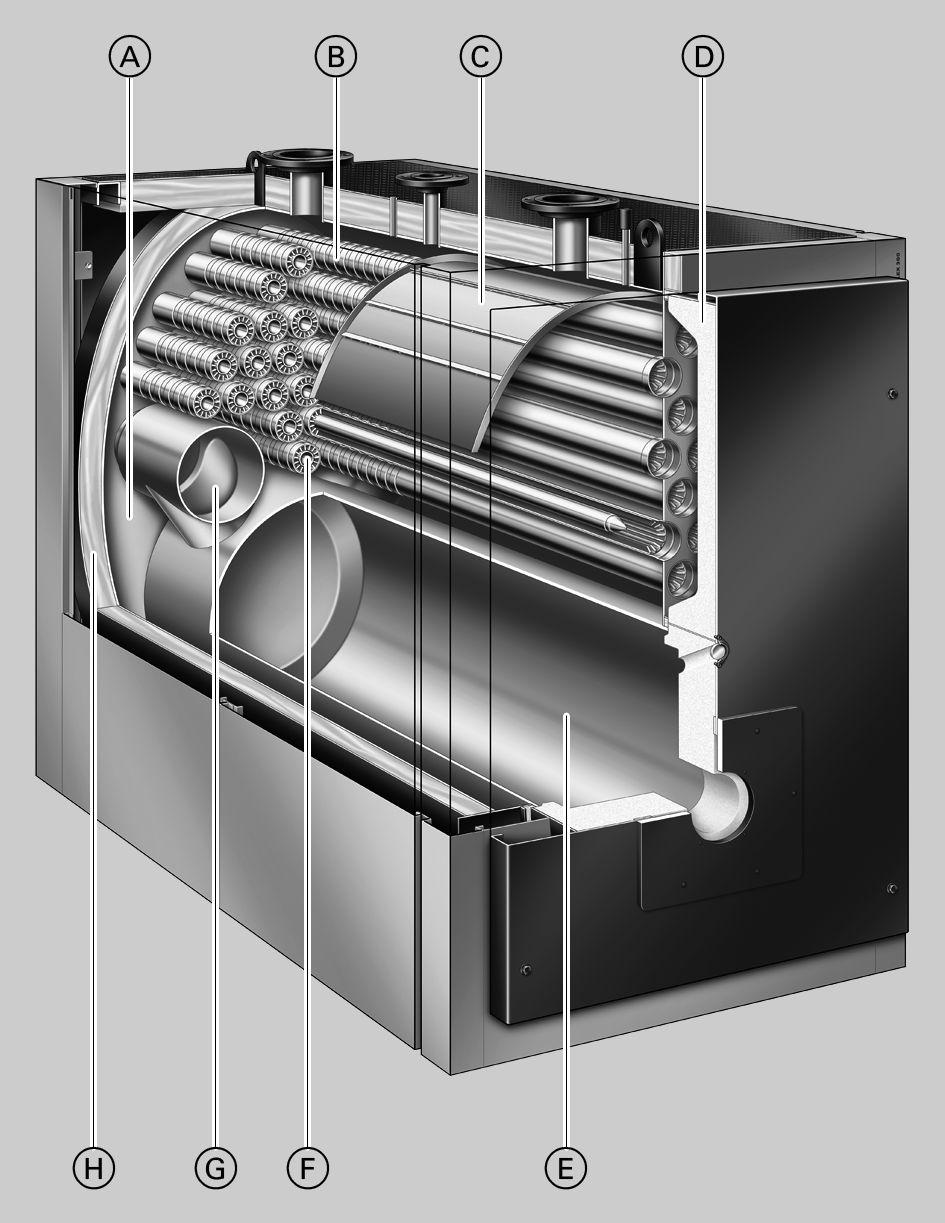

2 Edut yhdellä silmäyksellä Monikerroksiset konvektiotulipinnat takaavat suuren käyttövarmuuden ja pitkän käyttöiän Normihyötysuhde lämmitysöljy-/maakaasukäytössä: 90 % (H s )/96 % (H i ). Valinnaisena jaloteräksinen savukaasu-/vesilämmönvaihdin korkeamman hyötysuhteen saavuttamiseksi kondensointia hyödyntämällä. Vähäpäästöisen kolmivetokattilan ansiosta palamisen ympäristölle aiheuttama saastekuormitus pysyy pienenä. Laajapintaiset vesiseinät ja suuri vesimäärä takaavat hyvän sisäisen kierron ja lämmön varman siirtymisen. Integroitu Therm-Control-käynnistyskytkentä korvaa sekoituspumpun tai jatkuvan paluuvirtauslämpötilan noston ja säästää asennusaikaa ja kuluja. Fastfix-asennusjärjestelmä takaa yksinkertaisen ja nopean asennuksen. Kattilan suojakansi kestää sen päällä kävelyn helpottaa asennusta ja huoltoa. Lämmityslaitteiston käyttö on taloudellista ja turvallista tiedonvaihtokykyisen, digitaalisen Vitotronic-ohjauskeskusjärjestelmän ansiosta. Standardisoidun LON-väylän ansiosta laitteiston voi integroida täydellisesti kiinteistönhallintajärjestelmiin. A Laajapintaiset vesiseinät ja suuri vesimäärä takaavat hyvän sisäisen kierron ja helpon hydraulisen liitännän. B Monikerroksiset konvektiotulipinnat takaavat suuren käyttövarmuuden ja pitkän käyttöiän. C Veden ohjauslevy estää, että kylmä paluuvirtausvesi ei joudu suoraan kosketuksiin konvektiotulipintojen kanssa. D Kattilaluukun lämmöneristys E Palotila 1. lämmityskaasuputki F 3. Lämmityskaasuputki G 2. Lämmityskaasuputki H Erittäin tehokas lämmöneristys 2 VIESMANN VITOPLEX 300

3 Lämmityskattilan tekniset tiedot Tekniset tiedot Nimellislämpöteho kw Nimellislämpökuormitus kw CE-merkintä kaasulaitedirektiivin mukaisesti CE-0085BT0478 Sallittu menoveden lämpötila C 110 (lämpötilaan 120 C saakka tilauksesta) (= Rakennelämpötila) Sallittu käyttöpaine bar 6 kpa 600 Lämmityskaasupuolen vastus mbar 3,5 4,0 4,0 5,0 8,5 8,0 Pa Kattilarungon mitat Pituus (mitta k) *1 mm Leveys (mitta c) mm Korkeus (yhteiden kanssa) (mitta e) mm Kokonaismitat Kokonaispituus (mitta f) mm Kokonaisleveys ohjauskeskuksen kanssa (mitta a) mm ilman ohjauskeskusta (mitta b) mm Kokonaiskorkeus (ripustussilmukoiden mm kanssa) (mitta h) Ääntä eristävien kattila-alustojen korkeus mm (kuormitettuina) Perusta Pituus mm Leveys mm Tulipesän läpimitta mm *2 720 *2 Tulipesän pituus mm Kattilarungon paino kg Kokonaispaino kg Lämmityskattila lämmöneristyksellä ja kattilapiirin ohjauskeskuksella Kattilaveden tilavuus litraa Lämmityskattilan liitännät Kattilan meno- ja paluuvesi PN 6 DN Turvaliitäntä PN 16 DN (varoventtiili) Tyhjennysventtiili R (ulkona) 1¼ 1¼ 1¼ 1¼ 1¼ 1¼ Savukaasuarvot *3 Lämpötila (kun kattilaveden lämpötila 60 ) nimellislämpöteholla C 160 osakuormituksella C 105 Lämpötila (kun kattilaveden lämpötila 80 ) C 175 Savukaasumassavirta maakaasu kg/h 1,5225 x polttoteho (kw) kevyt polttoöljy EL kg/h 1,5 x polttoteho (kw) Tarvittava syöttöpaine Pa/mbar Savukaasuliitäntä Nimelliskoko 7 mm Ulkona 7 mm Kaasun kokonaistilavuus m 3 0,80 0,80 1,25 1,25 1,90 2,00 Polttotila, lämmityskaasuputket, palautusputket, kääntöputki ja savukaasun keräyskotelo Normihyötysuhde % 90 (H s )/96 (H i ) (lämmitysöljy-/maakaasukäytössä) lämmitysjärjestelmän lämpötilan ollessa 75/60 Valmiushäviö q B,70 % 0,15 0,13 0,13 0,12 0,12 0,11 Sopiva Vitotrans 300 *1 Kattilaluukku irrotettuna. *2 Kartiomainen tulipesä 720/840 mm (tulipesän läpimitta edestä/takaa) *3 Laskenta-arvot savukaasulaitteiston mitoitusta varten standardin EN mukaan, kun 13,2 % CO 2 kevyttä polttoöljyä käytettäessä ja 10 % CO 2 maakaasua käytettäessä. Savukaasun lämpötilat mitattuina bruttoarvoina, kun polttoilman lämpötila on 20 C. Osakuormituksen arvot vastaavat tehoa, joka on 60 % nimellislämpötehosta. Eriävällä osakuormituksella (käytöstä riippuen) savukaasun massavirta on laskettava vastaavasti. VITOPLEX 300 VIESMANN 3

4 i Lämmityskattilan tekniset tiedot (jatkoa) Nimellislämpöteho kw kaasukäyttö Tilausnro Z Z Z öljykäyttö Tilausnro Z Z Z Nimellislämpöteho Lämmityskattila ja Vitotrans 300 kaasukäyttö kw öljykäyttö kw CE-merkintä CE-0085BT0479 Vitotrans 300 yhdessä lämmityskattilan kanssa lämpöarvoyksikkönä Lämmityskaasupuolen vastus mbar 3,9 4,6 5,0 6,4 9,5 9,75 Lämmityskattila ja Vitotrans 300 Pa Kokonaispituus Lämmityskattila ja Vitotrans 300 ilman poltinta mm Mitat k DB KR SA l RG n 360 KV m KAB KTÜ TSA KTS R AGA R KRG d e h SCH o KOA q p 135 a c b 145 g f 108 E AGA Savukaasukerääjä KTÜ Kattilaluukku DB Maksimipaineenrajoittimen muhvi (R ½) KV Kattilan menovesi E Tyhjennysventtiili R Puhdistusaukko KAB Kattilan huoltotaso (kestää kävelyn) RG Muhvi muille säätölaitteille (R ½) KOA Kondenssiveden poisto SA Turvaliitäntä (varoventtiili) KR Kattilan paluuvesi SCH Tarkastusaukko KRG Kattilapiirin ohjauskeskus TSA Anturitasku lämpötila-anturille Therm-Control KTS Kattilan lämpötila-anturi (kuvassa erikseen) Mittataulukko Nimellislämpöteho kw a mm b mm c mm d mm e mm f mm g (jalkakiskojen pituus) mm h mm i mm k (asennusmitta) mm l mm m mm n mm o mm VIESMANN VITOPLEX 300

5 Lämmityskattilan tekniset tiedot (jatkoa) Nimellislämpöteho kw p 7 mm *2 720 *2 q mm Mitta k: Kattilaluukku irrotettuna. Sijoitus Vähimmäisetäisyydet 200 (100) b Asennuksen ja huollon helpottamiseksi on ilmoitettuja mittoja noudatettava. Ahtaissa tiloissa vähimmäisetäisyyksien noudattaminen riittää (mitat suluissa). Toimitettaessa kattilaluukku on asennettu niin, että se kääntyy oikealle. Saranoiden pulttien paikkoja voi vaihtaa niin, että ovi aukeaa vasemmalle. 800 (50) a 400 (300) 500 (50) A Lämmityskattila B Poltin C Äänieristävät kattilan alustalevyt D Kattilapiirin ohjauskeskus Mittataulukko Nimellis- kw lämpöte- ho a mm b mm Polttimen rakennepituus Sijoitusedellytykset Ilma ei saa olla halogeenihiilivetyjen saastuttamaa (z. B. sprayt, maalit, liuotin- ja puhdistusaineet) Ei voimakasta pölynmuodostusta Ei korkeaa ilmankosteutta Jäätymissuojattu ja hyvin tuuletettu Mitta a: Tämä pituus tarvitaan ennen lämmityskattilaa lämmityskaasuputkien puhdistusta varten. Jos ohjauskeskukset asennetaan kattiloiden vastakkaisille puolille, lämmityskattiloiden välinen etäisyys 800 mm voidaan vähentää arvoon 50 mm. Muutoin laitteistoon voi tulla häiriöitä ja se voi vaurioitua. Tiloihin, joiden ilmassa saattaa olla halogeenihiilivetyjen aiheuttamia ilmansaasteita, lämmityskattilan saa sijoittaa vain, kun huolehditaan polttimen riittävästä puhtaan ilman saannista. Polttimen asentaminen Käännettävään kattilaluukkuun on asennettava toimituksen sisältöön kuuluva poltinlevy. Poltin on asennettava poltinlevyyn, asennus ilman poltinlevyä suoraan kattilaluukkuun ei ole mahdollista. Asiakkaan tulee porata toimitukseen kuuluva poltinlevy polttimen mittojen mukaan. Asiakkaan pyynnöstä (lisämaksua vastaan) poltinlevyt voidaan valmistella tehtaalla. Tällöin tilauksen yhteydessä on ilmoitettava polttimen tuotenimi ja tyyppi. *2 Kartiomainen tulipesä 720/840 mm (tulipesän läpimitta edestä/takaa) Lieskaputken tulee ulottua kattilaluukun lämmöneristyksen ulkopuolelle saakka. Polttimen kokonaispaino ei saa olla yli 180 kg, muutoin asiakkaan on tuettava poltin. VITOPLEX 300 VIESMANN 5

6 Lämmityskattilan tekniset tiedot (jatkoa) e d a f c b g h Mittataulukko Nimellis- kw lämpöte- ho a 7 mm b 7 mm c Lukumäärä/ kierteet 6/M12 d mm e mm f g mm h mm Lämmitysvesipuolen läpivirtausvastus AB C Vitoplex 300 sopii vain pumpulla varustettuihin käyttöveden lämmityslaitteistoihin Läpivirtausvastus mbar kpa 0,8 1 0,6 0,5 0,4 0,3 0,2 0, Läpivirtausmäärä m³/h A Nimellislämpöteho 620 ja 780 kw B Nimellislämpöteho 1000 ja 1250 kw C Nimellislämpöteho 1600 ja 2000 kw 6 VIESMANN VITOPLEX 300

7 Tekniset tiedot Vitotrans 300 Tekniset tiedot Vitotrans 300 Kaasukäyttö Tilausnro Z Z Z Öljykäyttö Tilausnro Z Z Z Nimellislämpöteho, lämmityskattila kw Nimellislämpöteho, Vitotrans 300: Kaasukäyttö kw 62,0 63,0 160,0 kw 94,5 136,0 204,0 Öljykäyttö kw 43,0 44,0 115,0 kw 64,0 93,0 140,0 Sallittu käyttöpaine bar kpa Sallittu menoveden lämpötila C 110 (120) 110 (120) 110 (120) (= rakennelämpötila) Polttokaasupuolen vastus mbar 0,4-0,8 0,4-1,6 1,0-1,75 Pa Savukaasumassavirta kg/h kg/h Kokonaismitat Kokonaispituus (mitta f) mm Kokonaisleveys (mitta m) vastalaippojen mm kanssa Kokonaiskorkeus (mitta i) mm Asennuspaikkaan toimittamiseen liittyvät mitat Pituus (mitta f) mm Leveys (mitta m) ilman vastalaippoja mm Korkeus (mitta a) mm Lämmönvaihtimen kokonaispaino kg lämmöneristyksen kanssa Sisältö Lämmitysvesi litraa Savukaasu m 3 0,336 0,336 0,544 Liitännät Lämmitysmenovesi ja -paluuvesi PN 16 DN Kondenssiveden poisto 7 mm Savukaasuliitäntä *4 Nimelliskoko Nimellislämpötehoalue, Vitotrans 300 ja savukaasulämpötila Vitotrans 300:n lämpöteho savukaasujäähdytyksessä kaasukäytössä 200/65 C, öljykäytössä 200/70 C ja lämmitysveden lämpötilan nostossa Vitotrans 300:ssa 40 C asteesta 42,5 C asteeseen. Muuntaminen muihin lämpötiloihin, katso lukua Tehotiedot. Tarkastettu laatu CE-merkintä, joka vastaa nykyisiä EY-direktiivejä menoveden sallitun lämpötilan (rakennelämpötila) ollessa enintään 110 C standardin EN mukaisesti. Polttokaasunpuolen vastus Polttokaasupuolinen vastus nimellislämpöteholla. Polttimen tulee voittaa lämmityskattilan, laitteen Vitotrans 300 ja savukaasuputken polttokaasupuolen vastus. *4 Katso liitäntämitat mittapiirustuksesta VITOPLEX 300 VIESMANN 7

8 Mitat B A R HV a b c AGA HR E d h k g l i Tekniset tiedot Vitotrans 300 (jatkoa) STB n e f KOA m A Liitäntämansetti HR Lämmityspaluuvesi (sisääntulo) B Savukaasuliitososa, vain Vitoplex-lämmityskattilan malleissa HV Lämmitysmenovesi (ulostulo) Z ja Z KOA Kondenssiveden poisto AGA Savukaasukerääjä R Puhdistusaukko E Tyhjennysyhde STB Muhvi savukaasun ylikuumenemissuojaa varten Mittataulukko Tilausnro Z Z Z Z Z Z a mm b mm c mm d mm e mm f mm g (sisä) 7 mm h mm i mm k mm l mm m mm n mm Ohje Vitotrans 300 -laitteen korkeuden voi mukauttaa pohjalevyn tasausruuveilla tai korkeussäädettävillä jalkakiskoilla. Toimitustila Lämmönvaihtimen perusrunko, jossa savukaasun keräyskotelo ja asennettu jalka. Vastalaipat ja ruuvit on ruuvattu liitäntöihin. 1 savukaasun liitososan sisältävä häkki 1 laatikko, jossa savukaasun liitososan lämpöeristys 1 laatikko, jossa savukaasu-/vesilämmönvaihtimen lämmöneristys 1 laatikko, jossa mansetti 8 VIESMANN VITOPLEX 300

9 Tekniset tiedot Vitotrans 300 (jatkoa) Lämmitysvesipuolen läpivirtausvastus Tilausnumerot Z Z Läpivirtausvastus mbar kpa ,8 0,6 0,5 0,4 0,3 0,2 0, E F Til.nro Z Z Z Z Z Z Ominaiskäyrä E F Läpivirtausmäärä m³/h Tehotiedot Vitotrans 300 kaasukäyttöön 1,4 Muunnoskerroin 1,2 1 0,8 0,6 0,4 A B Lämmitysveden tulolämpötila ( C) A Savukaasun tulolämpötila 200 C B Savukaasun tulolämpötila 180 C Tehotietojen muuntaminen Vitotrans 300 -savukaasu-/vesilämmönvaihtimen lämpötehotiedot perustuvat savukaasun tulolämpötilaan, joka on 200 C ja lämmönvaihtimeen tulevan lämmitysveden lämpötilasta, joka on 40 C. Tästä poikkeavissa olosuhteissa lämpötehon voi laskea kertomalla ilmoitetun nimellislämpötehon taulukosta määritellyllä muunnoskertoimella. Lämmityskattilan toimitustila Kattilarunko, jossa kattilaluukku asennettuna, puhdistusluukku ruuvattuna kiinni ja kattilan huoltotaso asennettuna. Vastalaipat on ruuvattu kiinni yhteisiin. Säätöruuvit sekä poltinlevy ovat tulipesässä. 2 laatikkoa, joissa lämmöneristys ja 1 puhdistusharja 1 lisäpakkaus (koodauspistoke ja tekniset asiakirjat) 1 Kattilan ohjauskeskuksen sisältävä laatikko ja 1 pussi teknisiä asiakirjoja 1 Therm-Control VITOPLEX 300 VIESMANN 9

10 Lämmityskattilan toimitustila (jatkoa) Ohjauskeskusvaihtoehdot Yksikattilalaitos: Vitotronic 100 (tyyppi GC1B) kattilan ohjauskeskus kiinteälle kattilaveden lämpötilalle Vitotronic 200 (tyyppi GW1B) ulkolämpötilan mukaan ohjautuva kattilan ohjauskeskus Vitotronic 300 (tyyppi GW2B) ulkolämpötilan mukaan ohjautuva kattilan ja lämmityspiirin ohjauskeskus, enintään 2 shuntilla varustettua lämmityspiiriä Vitotronic 200-H (tyyppi HK1B tai HK3B) ulkolämpötilan mukaan ohjautuva lämmityspiirin ohjauskeskus, 1 tai enintään 3 shuntilla varustettua lämmityspiiriä Kytkentäkaappi Vitocontrol Monikattilalaitos (enintään 4 lämmityskattilaa): Vitotronic 100 (tyyppi GC1B) sekä LON-moduuli ja Vitotronic 300-K (tyyppi MW1B) ulkolämpötilan mukaan ohjautuvaan enintään 4 lämmityskattilan sarjakytkentään ja enintään 2 shuntillisen lämmityspiirin ohjaukseen. (Ensimmäinen lämmityskattila toimitetaan monikattilalaitoksen ohjausteknisen perusvarustuksen kanssa.) Vitotronic 100 (tyyppi GC1B) ja LON-moduuli monikattilalaitoksen jokaiseen seuraavaan lämmityskattilaan Vitotronic 200-H ja LON-moduuli (tyyppi HK1B tai HK3B) yhdestä kolmelle shuntilliselle lämmityspiirille Kytkentäkaappi Vitocontrol Kattilan lisävarusteet Katso hinnasto ja tietolehti Kattilan lisävarusteet. Kattilapiirin Vitotronic-ohjauskeskusten ja Therm-Control-kytkennän käyttöedellytykset Veden laatuvaatimukset, katso tähän lämmityskattilaan kuuluva suunnitteluohje. Vaatimukset Käyttö polttimen kuormituksella 60 % < 60 % 1. Lämmitysveden tilavuusvirta Ei ole 2. Kattilan paluuveden lämpötila (vähimmäisarvo) Ei ole *6 3. Alempi kattilaveden lämpötila Öljykäyttö 40 Kaasukäyttö 50 Öljykäyttö 50 Kaasukäyttö Kaksivaiheinen poltinkäyttö 1. vaihe 60 % nimellislämpötehosta Vähimmäiskuormitusta ei tarvita 5. Moduloiva poltinkäyttö Välillä 60 ja 100 % nimellislämpötehosta Vähimmäiskuormitusta ei tarvita 6. Vähennetty käyttö Jos lämpöä ei tarvita, lämmityskattila voidaan kytkeä pois päältä. 7. Viikonloppukäyttö Kuten alennetussa käytössä Kattilapiirin Vitotronic-ohjauskeskuksen (ilman Therm-Control-kytkentää) käyttöedellytykset Veden laatuvaatimukset, katso tähän lämmityskattilaan kuuluva suunnitteluohje. Vaatimukset Käyttö polttimen kuormituksella <40 % >40 % < 60 % > 60 % 1. Lämmitysveden tilavuusvirta Ei ole 2. Kattilan paluuveden lämpötila (vähimmäisarvo) Öljykäyttö 50 Öljykäyttö 45 Ei ole Kaasukäyttö 60 Kaasukäyttö Alempi kattilaveden lämpötila Öljykäyttö 55 Kaasukäyttö 65 Öljykäyttö 50 Kaasukäyttö 60 Öljykäyttö 40 Kaasukäyttö Kaksivaiheinen poltinkäyttö Vähimmäiskuormitusta ei tarvita 1. vaihe 60 % nimellislämpötehosta 5. Moduloiva poltinkäyttö Vähimmäiskuormitusta ei tarvita Välillä 60 ja 100 % nimellislämpötehosta 6. Vähennetty käyttö Jos lämpöä ei tarvita, lämmityskattila voidaan kytkeä pois päältä. 7. Viikonloppukäyttö Kuten alennetussa käytössä *5 Suunnitteluasiakirja Laitteistoesimerkkejä sisältää paluuveden lämpötilannoston asentamista koskevan laitteistoesimerkin. *6 Vaatimuksia ei ole vain silloin, kun käytössä on Therm-Control. 10 VIESMANN VITOPLEX 300

11 Suunnitteluohjeet Sopivan polttimen asennus Toimitus ilman poltinta Sopivat öljy-/kaasupolttimet voidaan hankkia Weishaupt- tai ELCOyhtiöltä ja ne on tilattava erikseen (katso hinnasto). Toimituksesta vastaa Weishaupt tai ELCO. Poltinpään materiaalin tulee kestää vähintään 500 C käyttölämpötiloja. Öljypoltin Polttimen on oltava tarkastettu ja merkitty standardin EN 267 mukaan. Kaasupoltin Polttimen on oltava tarkastettu standardin EN 676 mukaan ja varustettu direktiivin 2009/142/EY mukaisella CE-merkillä. Polttimen säätö Polttimen öljyn- tai kaasunvirtaus on säädettävä ilmoitetulle lämmityskattilan nimellislämpöteholle. Sallitut menoveden lämpötilat Kuumavesikattila sallituille menoveden lämpötiloille (= rakennelämpötilat) enint. 110 CE-merkintä: CE-0085 kaasulaitedirektiivin mukaan Yli 110 C (enintään 120 C) (tilauksesta yksittäisostossa) CE-merkintä: CE-0035 painelaitedirektiivin mukaan Kun käytön rakennelämpötila on yli 110 C, tarvitaan lisäturvalaitteita. Käyttöturvallisuusasetuksen mukaan lämmityskattiloita on valvottava yli 110 C:n varmistuslämpötilassa. EU-painelaitedirektiivin vaatimustenmukaisuusarviointikaavion nro 5 mukaan ne on luokiteltava luokkaan IV. Laitteisto on tarkastettava ennen ensimmäistä käyttöönottoa. Vuosittain ulkopuolinen tarkastus (turvateknisen varustuksen ja vedenlaadun tarkastus), Kolmen vuoden välein sisäpuolinen tarkastus (lisänä voi olla vedenpainetarkastus), Yhdeksän vuoden välein vedenpainetarkastus (maks. tarkastuspaine katso tyyppikilpi). Hyväksytyn valvontalaitoksen (esim. TÜV) täytyy suorittaa tarkastus. Muita tietoja suunnittelua varten Katso tähän lämmityskattilaan kuuluvat suunnitteluohjeet. Tarkastettu laatu CE-merkintä voimassa olevien EY-direktiivien mukaan. VITOPLEX 300 VIESMANN 11

12 Tekniset muutokset mahdollisia! Viessmann OY Äyritie 8 A Vantaa Fax Puh VIESMANN VITOPLEX 300
