1 VIRTUAALIYMPÄRISTÖ SUUNNITTELUN APUVÄLINEENÄ HospiCaseY business Case Perustettu ammattilaista Perheyritys kolmannessa sukupolvessa Monipuolisuus ja erikoisosaaminen

2 Käyttäjä edustaa rakennushankkeen osapuolena sen toiminnan asiantuntemusta, jonka tilantarvetta varten hanke perustetaan. Käyttäjän esittämät toiminnalliset ja laadulliset vaatimukset ja tavoitteet ovat lähtökohta hankkeelle. Hankkeen muiden osapuolten ammattitaito varmistaa käyttäjän tarpeiden toteutumisen. (RT , Talonrakennushankkeen kulku) Kunnollinen työkalu tai yhteinen kieli kanssakäymiseen käyttäjän ja suunnittelijan välillä puuttuu. Onko virtuaaliympäristö puuttuva linkki arkkitehdin ja käyttäjän välisessä keskustelussa?

3 HospiCaseY -hanke Käyttäjälähtöinen Y-talo (Seinäjoen keskussairaalan laajennus) Tavoitteena on soveltaa käyttäjien näkemyksiä Y-talon toiminnallisessa ja tilasuunnittelussa. Hanke jakautui kahteen rinnakkaiseen hankkeeseen: Etelä-Pohjanmaan sairaanhoitopiirin tutkimushanke UKI Arkkitehdit Oy:n liiketoimintapainotteiseen hankkeeseen, kumppaneina LudoCraft Oy ja Intercircum Oy. Intercircum Ltd. Taustalla HospiTool-hanke HospiTool + Seinäjoen Y-talo = HospiCaseY

4 KOY Seinäjoen Y-Talo Keskussairaalan laajennus Kerrosala kem2 Bruttoala brm2 Tilavuus m3 noin 20 toimintayksikköä

5 Virtuaaliympäristöt Nykyisillä suunnittelutyökaluilla saadaan samasta mallista kaikki rakentamiseen tarvittava materiaali. Seuraava askel 1:1 virtuaaliympäristön käyttö: Parempi kuva tilojen toiminnasta ja tiloissa toimimisesta Prosessien tarkastelu Vaihtoehtojen vertailu Ei kalliita mallihuoneita Historiaa: Sensorama laite1956 / Morton Heilig Myöhemmin NASA ollut uranuurtaja Nykyään virtuaaliympäristöjä käytetään hyvin erilaisissa yhteyksissä psykologiasta ja lääketieteestä aina teollisuuden tuotantojärjestelmien tutkimiseen

6 Virtuaaliympäristöt Virtuaaliympäristöksi on tässä tapauksessa valittu CAVE (Computer Aided Virtual Environment / Cave Automated Virtual Environment): 1992 Illinoisin yliopisto, Chicago (DeFanti, Sandin, Cruz-Neira) Usean seinän virtuaalitodellisuusjärjestelmä Immersiivinen (uppouttava) katselukokemus polarisoivien stereolasien avulla. Pintoihin projisoidaan ulkoapäin videokuvaa Stereolaseilla katsottuna kuvat muuttuvat kolmiulotteiseksi, luonnollista kokoa olevaksi ympäristöksi.

7 Mallinnettavat tilat / Y-talo Potilashuone HospiTool potilashuoneen päivitys Lääkärin vastaanottohuone Osa päivystyskeskusta Triage ja sisätautien moduuli Aikataulu oli tiukka, koska haluttiin pitää kiinni mahdollisuudesta vaikuttaa suunnitteluratkaisuihin. Mallit realistisempia kuin aiemmassa hankkeessa; Kiintokalusteet, varusteet, irtokalusteet Kaasu- ja sähköpisteet Valaisimet oikeita Tekstiilit Mallinnusprosessi HospiCaseY hankkeessa: 3d-malli suunnitteluohjelmistosta Siirto 3dmallinnusohjelmistoon Mallin muokkaus; tekstuurit, valaistus, siistiminen Siirto virtuaaliympäristöön soveltuvaa alustaa käyttäen

8 Potilashuoneen suunnittelu / Y-talo 2d pohjapiirrokset 3d havainnekuvat Virtuaalinen huone

9 HospiCaseY / CAVE / Y-talo Kävijöitä 250 eri käyttäjäryhmistä Hoitohenkilökunta EPSHP tekniikka Turvallisuuspäälliköt Hygieniahoitajat Terveyskeskuksen ja sairaanhoitopiirin johtoryhmät Y-talon projektiryhmä Urakoitsijat Esteettömän rakentamisen toimikunta Erot eri ryhmien välillä: Kukin keskittyi omaan aihealueeseensa. Erot eri tilojen välillä: Potilashuoneessa varustelun yksityiskohdat, ergonomia, hygieenisyys Vastaanottohuoneessa potilaskontaktin sujuvuus, tilan riittävyys Päivystyskeskuksessa prosessin sujuvuus ja intimiteettisuoja sekä henkilökunnan että asiakkaan kannalta.

10 HospiCaseY / CAVE / Y-talo Ryhmässä työskentely oli tehokasta. Keskustelu oli vapautunutta ja ajatustenvaihto toimi luontevasti. Mitä CAVEssa on tutkittu / selvinnyt / herättänyt huomiota? Kiintokalusteiden ja varusteiden sijoittelu, varustetyypit, asennuskorkeudet Tilan koko ja viihtyisyys Värit, materiaalit Valaistus Irtokalusteet Ikkunat, näkymät Intimiteettisuoja Väli- ja ikkunaverhot Väliseinäikkunat, ovet Vesipisteiden sijoittelu Ym.

11 Palaute / CAVE / Y-talo Palautelomakkeen aihealueet: Ensivaikutelma Tila Varusteet Värit ja valaistus Toimivuus Viihtyisyys CAVE Käyntikertoja 34 Videoita 34 tuntia Nauhoitukset 34 tuntia Palautelomakkeita 187 Muistiinpanot Palautelomakkeet käyty läpi, vapaan tekstin osuuden ja nauhoitusten purku vei enemmän aikaa. Selkeät keskusteluissa esiin tulleet asiat voitiin päivittää heti suunnitelmiin.

12 CAVEn vaikutus Y-talon suunnitelmiin Esimerkkinä lääkärin vastaanottohuone Suunnittelu oli siinä vaiheessa, että voitiin lähinnä vaikuttaa kaluste- ja varusteasioihin seiniä ei siirrellä. Lukuisissa käyttäjäpalavereissa oli päätetty kalusteiden ja varusteiden järjestys. CAVE:ssa kuitenkin todettiin epäkohtia suunnitelmissa: Lääkejääkaappi + laatikosto tekivät hoitotilasta ahtaan uusi sijainti, lääkejääkaapin tarpeellisuus jokaisessa huoneessa? Seinähyllyt lisätään Ilmoitustaulun sijoitus? Röntgenvalotaulun tarpeellisuus? Epäkohtia löydettiin virtuaaliympäristö toimii suunnittelun apuvälineenä

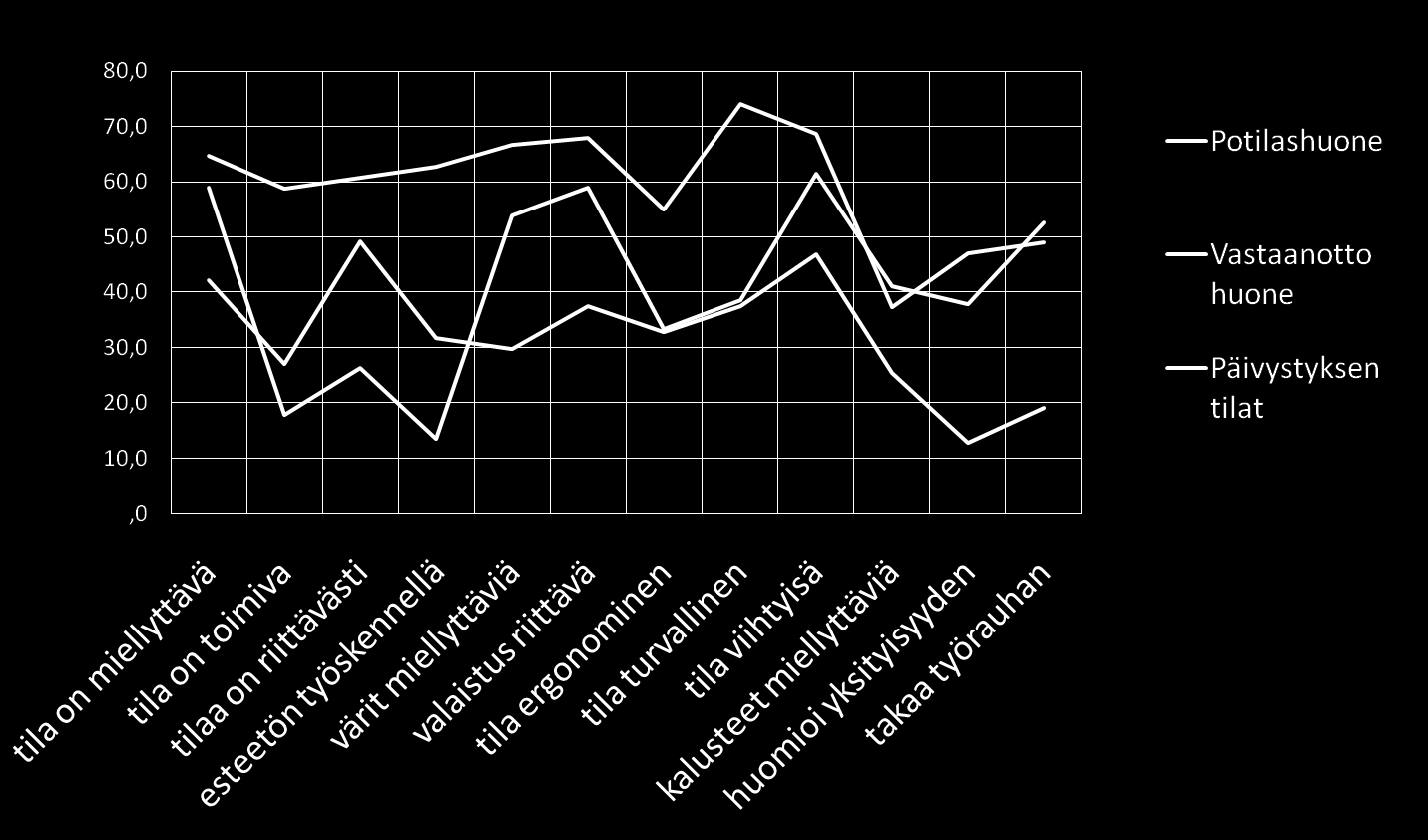

13 CAVEn vaikutus Y-talon suunnitelmiin Esimerkkinä lääkärin vastaanottohuone Palautelomakkeista paljastui samat asiat. Alla oleva diagrammi kuvaa eri tilojen ominaisuuksia täysin samaa mieltä -vastauksin. Vastaanottohuoneen osalta nähdään, että tilan toimivuudessa ja esteettömyydessä työskennellä on toivomisen varaa.

14 CAVE-kokemukset Palautteen mukaan CAVE oli hyvä tapa tutkia ja arvioida suunnitelmia. Vain muutamilla ihmisillä tuli tilassa huono olo. Myöhempien kokemusten mukaan tilassa liikkumisen rauhallisuus on tässä suhteessa erityisen tärkeää.

15 Lisäarvoa suunnitteluun Edut: Asiakas (rakennuttaja): Tukena päätöksenteolle Käyttäjäosapuoli sitoutetaan suunnitelmiin Rakennustyön aikaiset muutokset vähentyvät Tilojen myynnin väline (Vaihtoehtojen vertailu) Ei mallihuoneita Loppukäyttäjä: Asiakaslähtöinen suunnitelmien testaus Osallistuminen suunnittelutyöhön, suunnitelmien parempi ymmärtäminen (Vaihtoehtojen vertailu) Suunnittelija: Tilojen ja tilakokonaisuuksien toiminnallisuuden testaaminen Asiakas / käyttäjä informaation tuottajana (Vaihtoehtojen vertailu) Pelillisyydestä ja elämyksellisyydestä lisäarvoa! Miten lisäarvoa mitataan?

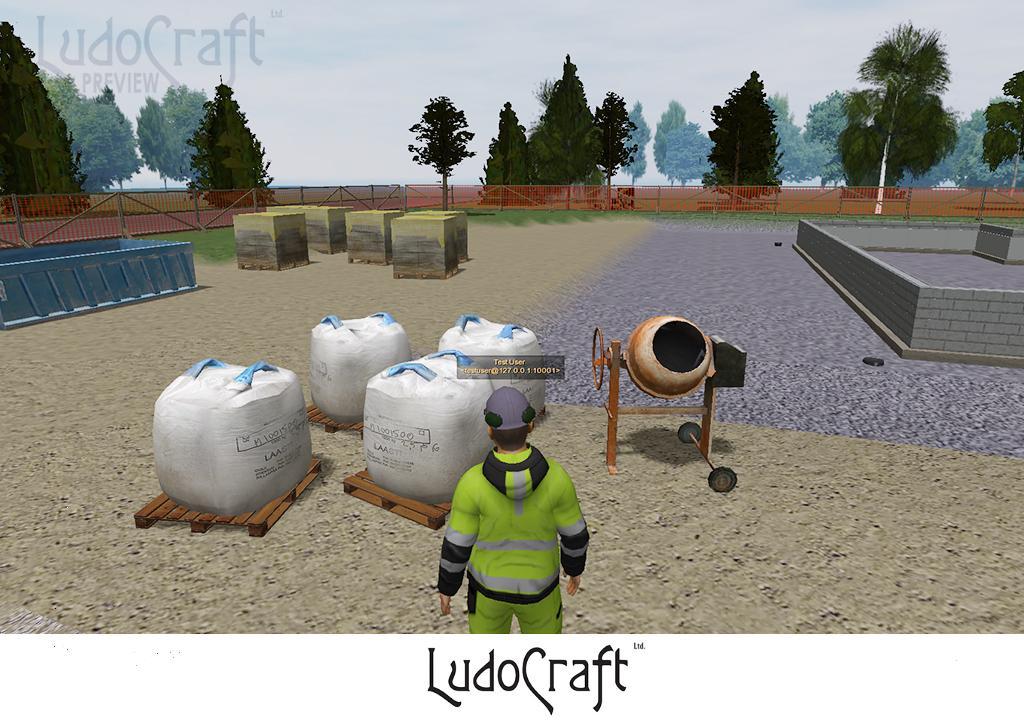

16 Pelillisyyden hyödyt Lotta Hietanen P

17 Peli on sarja merkityksellisiä valintoja

18 Palautejärjestelmä Palautejärjestelmän kehittäminen on tärkeä osa koko projektia Palautelomakkeet Esim. Zef Solutions Oy:n 4-kenttäjärjestelmä, tieto asioiden merkittävyydestä. Kontekstuaalinen palautejärjestelmä CAVE-vierailujen yhteydessä, esimerkiksi malliin liimattavat sähköiset post-it laput. Tuote? Tarkoituksena oli kehittää virtuaaliympäristön avulla toimiva suunnittelukonsepti työkaluksi, tuote. Käytännössä se on olemassa. Hyödyntäminen eri vaiheissa: Hankesuunnittelu, luonnosvaihe Peruskorjausskenaariot Varsinainen suunnitteluvaihe Suunnittelun ja kohteen myynti Mahdollisuuksia: Rakenteet, LVI- ja sähköjärjestelmät, detaljit Pidemmälle viety prosessien tutkiminen Uusia markkinointi-, testaus- ja suunnittelutyökaluja Muiden suunnittelijoiden projektien mallintaminen virtuaalitilaan esittely ja palaute kokonaispakettina

19 Projekti jatkuu HospiCaseY-hanke jatkuu vuoden 2011 huhtikuun loppuun saakka ja mahdollisesta jatkohankkeesta on jo keskusteltu. Projektia on esitelty esimerkiksi Sairaalatekniikan päivillä ja HospiCaseY seminaarissa "Käyttäjälähtöinen sairaalatila toiveista toteutukseen sekä muutamissa muissa koti- ja ulkomaisissa tapahtumissa. Uusia tilauksia: Oulun ev.lut seurakunta / Rokuan leirikeskus Utajärvellä, uudisrakennus Seinäjoen teknologia- ja innovaatiokeskus Frami, laajennus

20 Tulevaisuus Hankkeen aikana tultiin siihen tulokseen, että tässä vaiheessa on järkevintä keskittyä CAVE tyyppiseen ratkaisuun. Immersiivisyys ja 1:1 mittakaava antavat tiloista käyttäjälle paremman kuvan kuin esimerkiksi näytöllä toimivat sovellukset Palvelukonseptin kehittäminen pidemmälle Ohjelmistoteknologioiden kehittäminen (esim. realxtend) = tuotantoketju, prosessin yksinkertaistaminen Uusien sovellusten kehittäminen palautteen keräämisessä ja analysoinnissa (esim. Zef Solutions) Uusien sovellusten kehittäminen virtuaalitilassa Uusien sovellusten kehittäminen verkkoon ja muihin järjestelmiin (mobiiliteknologia) Interaktiivisuus ja liike virtuaalitilassa Energiatehokkuuteen liittyvät simulaatiot Virtuaalitilan kehittäminen Valtava potentiaali maailmanlaajuisesti Alueellinen tahtotila Hajallaan olevat toimijat yhteen Ouluun syntynyt 3D -klusteri Forget 3-D -- We Want Virtual Reality Movies! Film.com

21 Kiitoksia mielenkiinnostanne
