1 Voit lukea suosituksia käyttäjän oppaista, teknisistä ohjeista tai asennusohjeista tuotteelle. Löydät kysymyksiisi vastaukset käyttöoppaasta ( tiedot, ohjearvot, turvallisuusohjeet, koko, lisävarusteet jne.). Yksityiskohtaiset käyttöohjeet ovat käyttäjänoppaassa Käyttöohje Käyttöohjeet Käyttäjän opas Omistajan käsikirja Käyttöopas

2 Käsikirjan tiivistelmä estetään ylikuumeneminen ja television vioittuminen. Myös pölyisiä tiloja tulee välttää. ÄLÄ POISTA MITÄÄN KIINTEITÄ KANSIA, SILLÄ NIIDEN ALLA ON VAARALLISIA JÄNNITTEISIÄ VIRTAPIIRIN OSIA. VIRTAPISTOKETTA KÄYTETÄÄN VIRRAN KATKAISULAITTEENA, JOTEN SIIHEN ON PÄÄSTÄVÄ HELPOSTI KÄSIKSI. Lämpövauriot Televisio saattaa vioittua, jos se sijoitetaan kirkkaaseen auringonpaisteeseen tai lähelle lämmityslaitetta. Vältä hyvin kuumia tai kosteita paikkoja. Sijoita laite paikkaan, jonka lämpötila on 535 C. Älä tee seuraavia ÄLÄ tuki laitteen tuuletusaukkoja millään esineillä, kuten sanomalehdillä, pöytäliinoilla tai verhoilla. Ylikuumeneminen vahingoittaa laitetta ja lyhentää sen käyttöikää. ÄLÄ tiputa tai roiskuta nesteitä sähkölaitteiden päälle tai aseta nesteellä täytettyjä esineitä (kuten maljakoita) niiden päälle. ÄLÄ sijoita kuumia esineitä tai avotulen lähteitä, kuten lamppuja tai kynttilöitä, laitteen päälle tai lähelle. Korkea lämpötila saattaa sulattaa muovin ja aiheuttaa tulipalon. ÄLÄ käytä omatekoisia alustoja, äläkä KOSKAAN kiinnitä jalkoja puuruuveilla. Kiinnitä valmistajan hyväksymä alusta, teline tai jalat vain mukana toimitettujen kiinnikkeiden avulla ohjeiden mukaisesti turvallisuuden takaamiseksi. ÄLÄ jätä laitteeseen virtaa, kun sitä ei käytetä, paitsi jos laite on erityisesti tarkoitettu vartioimatonta käyttöä varten, tai jos siinä on valmiustilaominaisuus. Sammuta laite irrottamalla pistoke seinästä ja varmista, että kaikki laitetta käyttävät henkilöt tietävät, miten se tehdään. Erityisjärjestelyt saattavat olla tarpeen liikuntaesteisiä varten. ÄLÄ käytä laitetta, jos epäilet, ettei se toimi oikein, tai jos se on vioittunut. Katkaise tällöin laitteen virta, irrota pistoke seinästä ja ota yhteys myyjään. VAARA Korvanappien tai kuulokkeiden liiallinen äänenpaine voi vaurioittaa kuuloa. MUISTA VARSINKIN TÄMÄ - ÄLÄ KOSKAAN anna kenenkään, varsinkaan lasten, lyödä tai tönäistä näyttöä tai työntää mitään laitteen sisään kotelon rei'istä, raoista tai mistään aukoista. ÄLÄ KOSKAAN tee arvaukseen perustuvia päätöksiä tai ota riskejä minkään sähkölaitteen kanssa: on parempi katsoa kuin katua. Verkkovirta Tämän laitteen virrantarve on V AC, 50/60 Hz. Älä koskaan kytke sitä tasavirtalähteeseen tai muuhun kuin laitteen mukana toimitettuun virtalähteeseen. VARMISTA, että virtajohto ei ole jäänyt television alle. ÄLÄ leikkaa pistoketta irti, sillä se sisältää erityisen radiohäiriösuodattimen, jonka poistaminen heikentää laitteen toimintaa. Isossa-Britanniassa käytetyn pistokkeen sulakkeella on ASTA-hyväksyntä tai BSI:n BS1362-hyväksyntä. Se on vaihdettava vain hyväksyttyyn ampeeriluvultaan samanlaiseen sulakkeeseen ja sulakkeen suoja on asennettava takaisin paikalleen. Suomi ELLET OLE VARMA JOSTAKIN, OTA YHTEYS PÄTEVÄÄN SÄHKÖASENTAJAAN. Tee seuraavat LUE käyttöohjeet ennen laitteen käyttöä. VARMISTA, että kaikki sähkökytkennät (kuten pistoke, jatkojohdot ja eri laitteiden väliset liitännät) on tehty asianmukaisesti ja valmistajien ohjeiden mukaisesti. Katkaise laitteen virta ja irrota pistoke pistorasiasta ennen kytkentöjen tekemistä tai muuttamista. OTA yhteys myyjään, jos olet epävarma laitteen asennuksesta, käytöstä tai turvallisuudesta. OLE varovainen käsitellessäsi laitteen lasipaneeleja tai -ovia. 4 Asennus ja tärkeitä tietoja Asennuspaikka Sijoita televisio pois kirkkaasta auringonpaisteesta ja voimakkaista valoista. Paras katselukokemus saadaan pehmeässä epäsuorassa valaistuksessa. Estä kirkkaan auringonvalon pääsy näytölle vetämällä verhot tai sulkemalla kaihtimet. Sijoita televisio vakaalle vaakasuoralle alustalle, joka kestää television painon. Jotta televisio pysyisi vakaasti paikallaan eikä kaatuisi, kiinnitä se alustaan pöytäjalustan alla olevalla hihnalla tai seinään pöytäjalustan takana olevasta kiinnikkeestä lujalla nuoralla. Nestekidenäyttöpaneelit on valmistettu erittäin korkeatasoisella tarkkuustekniikalla, mutta joskus näytöstä saattaa puuttua kuvaelementtejä tai siinä voi näkyä kirkkaita pisteitä. Tämä ei ole merkki laiteviasta. Varmista, että laite on sijoitettu sellaiseen paikkaan, jossa sitä ei voida tönäistä eikä siihen voida osua millään esineellä, sillä näyttöön kohdistettu paine voi rikkoa sen tai vaurioittaa sitä. Kotelon aukoista tai raoista ei myöskään saa työntää mitään pieniä esineitä laitteen sisälle. Näytön ja kotelon puhdistus... Katkaise virta ja pyyhi näyttö ja kotelo kuivalla ja pehmeällä liinalla. Emme suosittele kiillotusaineiden tai liuottimien käyttöä näytön tai kotelon puhdistamiseen, sillä ne saattavat vahingoittaa laitetta. P-kiinnike Vahva nyöri (mahdollisimman lyhyt) Näkymä sivulta Näkymä ylhäältä Vahva nyöri (mahdollisimman lyhyt) Kiinnityshihna P-kiinnike Jalustakiinnike P-kiinnike P-kiinnike Jalustakiinnike Kiinnityshihna Jalustan tyyppi riippuu mallista Huomaa Tämän television digitaalinen vastaanotto toimii vain maissa, jotka on lueteltu ASETUKSET-valikon kohdassa Maa. Kaikki television toiminnot eivät ole välttämättä käytettävissä maasta tai alueesta riippuen. Ei voida taata, että tällä televisiolla voidaan vastaanottaa tulevia lisäpalveluja tai muutettuja palveluja. Jos television näyttöön jätetään pitkäksi aikaa kuvamuodon 4:3 lähetys tai tekstipalvelujen, kanavien logojen, tietokonenäyttöjen, videopelien, näyttövalikoiden tms. luomia liikkumattomia kuvia, niistä saattaa jäädä näyttöön pysyvä jälki.

3 Tästä syystä on suositeltavaa pienentää sekä kirkkauden että kontrastin asetuksia. Jos kuvamuodon 4:3 lähetys jätetään erittäin pitkäksi aikaa yhtäjaksoisesti näkyviin kuvamuodon 16:9 näyttöön, siitä voi jäädä jälki kuvamuodon 4:3 kuva-alueen reunojen kohdalle. Tämä ei ole LCD-television laitevika eikä se kuulu valmistajan takuun piiriin. Kuvajäljen muodostuminen voidaan estää käyttämällä muita kuvamuotoja (esim. Superlive) ja vaihtelemalla reunapalkkitoiminnon kirkja/tai mediatallentimen kautta televisioon. SCART-johdot: Kytke videotallentimen IN/OUT-liitäntä televisioon. Kytke dekooderin TV-liitäntä televisioon. Kytke mediatallentimen SAT-liitäntä dekooderin MEDIA REC. -liitäntään. Aseta dekooderi ja mediatallennin valmiustilaan ennen Automaattiviritys. COMPONENT VIDEO INPUT -liitäntöjen vieressä oleviin RCA-liitäntöihin voidaan kytkeä audiosignaalin vasen (L) ja oikea (R) kanava. Digitaaliseen äänilähtöliitäntään (Digital Audio) voidaan kytkeä surround-järjestelmä. HUOMAA: Tämä liitäntä on aina käytössä. HDMI (High-Definition Multimedia Interface) -liitäntöjä voidaan käyttää DVD-soitinten, dekooderien ja muiden elektronisten laitteiden kanssa, joissa on tämä digitaalinen ääni- ja videoliitäntä. Sillä saadaan parhaat tulokset tarkkapiirtoisilla 1080i- ja 1080p-videosignaaleilla, mutta se ottaa vastaan ja näyttää myös VGA-, 480i-, 480p-, 576i-, 576pja 720psignaaleja. HUOMAUTUS: Vaikka tämä televisio voidaan kytkeä HDMI-laitteisiin, jotkin laitteet eivät välttämättä toimi oikein. Koska television takapaneeliin voidaan kytkeä monia erilaisia ulkoisia laitteita, lisätietoja on katsottava kaikkien näiden laitteiden käyttöoppaista. Suosittelemme SCART 1 -liittimen käyttöä dekooderille ja SCART 2 -liittimen käyttöä mediatallentimelle. Jos S-Video-laitteita käytetään, aseta TULOKSI EXT2. Katso sivu 40. Suomi Jos televisio vaihtaa automaattisesti ulkoiselle laitteelle, palaa television katseluun painamalla halutun ohjelmapaikan ja painiketta. Palaa ulkoiseen laitteeseen painamalla valitse TV, EXT1, EXT2, EXT3C, HDMI1, HDMI2, HDMI3, HDMI4 (mallista riippuen) tai PC. B Jos DTV-tilaa katseltaessa valitaan ulkoinen tulo, SCART-liitäntä ei lähetä video- tai audiosignaalia. SCART-lähdön signaali estetään myös ohjelmaoppaan katselun ajaksi. Valmistettu Dolby Laboratoriesin luvalla. Dolby ja kaksois-d-tunnus ovat Dolby Laboratoriesin rekisteröimiä tavaramerkkejä. HDMI, HDMI-logo ja High-Definition Multimedia Interface ovat HDMI Licensing, LLC:n tavaramerkkejä tai rekisteröityjä tavaramerkkejä. INSTAPORTTM ja INSTAPORT-logo ovat Silicon Image, Inc:n tavaramerkkejä Yhdysvalloissa ja muissa maissa 7 HDMI- tai DVI-laitteen kytkentä HDMItuloon Television HDMI-tulo vastaanottaa digitaalisen audiosignaalin ja pakkaamattoman digitaalisen videosignaalin HDMI-laitteesta tai pakkaamattoman digitaalisen videosignaalin DVI-laitteesta. Tämä tulo on suunniteltu HDCP (High-Bandwidth DigitalContent Protection) -materiaalin vastaanottoon EIA/CEA-861Dyhteensopivasta [1] kulutuselektroniikkalaitteesta (kuten digiboksi tai DVD-soitin, jossa on HDMI- tai DVI-lähtö). Katso hyväksyttävät signaalimuodot sivulta 9. HUOMAA: Jotkin varhaiset HDMI-laitteet eivät välttämättä toimi oikein uusimpien HDMI-televisioiden kanssa uuden standardin käyttöönoton jälkeen. Irrota HDMI-kaapeli ensin ja kokeile sitten asettaa HDMI-asetukset -kohdan asetukseksi Pois. Katso sivu 41. Tuetut audiosignaalimuodot: Lineaarinen PCM, näytteenottotaajuus 32/44,1/48 khz. DVI-laitteen kytkentä Kytke HDMIDVI-sovitinkaapeli (A-tyyppinen HDMIliitin) HDMI1-liitäntään ja audiokaapelit HDMI1 (AUDIO) -liitäntään. HDMIDVI-sovitinkaapelin suositettu pituus on 2 m. HDMIDVI-sovitinkaapeli siirtää vain videosignaalin. Kytkentään tarvitaan erilliset analogiset audiokaapelit. Katso kohta "HDMI1-ääni" sivulla 41. Connecting an HDMI device HDMI-laitteen kytkentä Kytke HDMI-kaapeli (A-tyypin liitin) HDMI-liitäntään. Jotta kytkentä toimisi oikein, suositellaan käytettäväksi HDMI-logolla ( ) varustettua kaapelia. Jos HDMIliitäntä on 1080p-tasoinen ja television virkistystaajuus on yli 60 Hz, tarvitaan luokan 2 -kaapeli. Perinteinen HDMI/DVI-kaapeli ei välttämättä toimi oikein tässä tilassa. HDMI-kaapeli siirtää sekä video- että audiosignaalin. Erillisiä analogisia audiokaapeleita ei tarvita. Katso kohta "HDMI1-ääni" sivulla 41. Audiokaapeli HDMI:n ja television kytkentään (ei mukana) HDMIDVI-sovitinkaapeli DVI-laite Suomi HUOMAA: Jotta HDMI- tai DVI-laite nollautuu oikein, toimi seuraavasti: Kun kytket elektroniikkalaitteisiin virran, kytke virta ensin televisioon ja vasta sitten HDMI- tai DVI-laitteeseen. Katkaise virta ensin HDMI- tai DVI-laitteesta ja sitten televisiosta. HDMI-kaapeli HDMI-laite [1] EIA/CEA-861-D-yhteensopivuus kattaa pakkaamattoman digitaalisen videosignaalin siirron ja digitaalisen sisällön suojauksen suurella kaistanleveydellä. Tätä standardisoidaan parhaillaan teräväpiirtovideosignaalin vastaanottoa varten. Koska tämä tekniikka kehittyy koko ajan, jotkin laitteet eivät välttämättä toimi television kanssa. HDMI, HDMI-logo ja High-Definition Multimedia Interface ovat HDMI Licensing LLC:n tavaramerkkejä tai rekisteröityjä tavaramerkkejä. INSTAPORTTM ja INSTAPORT-logo ovat Silicon Image, Inc:n tavaramerkkejä Yhdysvalloissa ja muissa maissa. Aloita HDMI-laitteen kuvan katselu painamalla valitsemalla HDMI1, HDMI2, HDMI3 tai HDMI4 (mallista riippuen). B ja 8 Tietokoneen kytkentä HDMI:n kautta Kun tietokone on kytketty HDMI-liitäntään, voit katsella tietokoneen näyttöä televisiosta ja kuulla äänet television kaiuttimista. Tietokoneen kytkentä HDMI-liitäntään Television takapaneeli HDMIDVI-sovitinkaapeli Tietokone Audiokaapeli tietokoneen kytkentää varten (ei mukana) Kun tietokone kytketään television HDMI-liitäntään, käytä HDMIDVI-sovitinkaapelia ja analogista audiokaapelia. Jos kytkettävässä tietokoneessa on HDMI-liitäntä, käytä HDMI-kaapelia (A-tyypin liitin).

4 (Erillistä analogista audiokaapelia ei tarvita.) Katso sivu 8. HUOMAA: Jotkin kytketyt tietokoneet eivät välttämättä näy oikein. Joitakin tietokonemalleja ei voida kytkeä tähän televisioon. Näytön reunoihin saattaa ilmestyä palkki, tai osa kuvasta ei ehkä näy hyvin. Tämä ei ole toimintahäiriö, vaan se johtuu siitä, että televisio skaalaa kuvaa. Acceptable signals through HDMI terminals Muoto 480i 576i 480p 576p 1080i 1080i 720p 720p 1080p 1080p 1080p VGA Resoluutio 720 X 480i 720 X 576i 720 X 480p 720 X 576p 1920 X 1080i 1920 X 1080i 1280 X 720p 1280 X 720p 1920 X 1080p 1920 X 1080p 1920 X 1080p 640 X 480 Pystytaajuus 59,940/60,000 Hz 50,000 Hz 59,940/60,000 Hz 50,000 Hz 59,940/60,000 Hz 50,000 Hz 59,940/60,000 Hz 50,000 Hz 59,940/60,000 Hz 50,000 Hz 24,000 Hz 59,940/60,000 Hz Vaakataajuus 15,734/15,750 khz 15,625 khz 31,469/31,500 khz 31,250 khz 33,716/33,750 khz 28,125 khz 44,955/45,000 khz 37,500 khz 67,500 khz 56,250 khz 27,000 khz 31,469/31,500 khz Pikselikellotaajuus 27,000/27,027 MHz 27,000 MHz 27,000/27,027 MHz 27,000 MHz 74,176/74,250 MHz 74,250 MHz 74,176/74,250 MHz 74,250 MHz 148,500 MHz 148,500 MHz 74,250 MHz 25,175/25,200 MHz Suomi 9 Tietokoneen kytkentä RGB/PC-liitännän kautta Katkaise virta pistorasioista ennen ulkoisten laitteiden kytkemistä. Jos pistorasiakytkimiä ei ole, irrota virtajohdot. Television takapaneeli Audiokaapeli tietokoneen kytkentään televisioon (ei mukana) RGB/PC-liitännän nastajärjestys 15-nastaisen Mini D-sub -liittimen signaalitiedot Nastan nro Signaalin nimi R G B NC (normaalisti suljettu, ei kytketty) Nastan nro Signaalin nimi NC (normaalisti suljettu) Maa NC (normaalisti suljettu) NC (normaalisti suljettu) H-sync V-sync NC (normaalisti suljettu) 15-nastainen Mini D-sub -liitin Tietokone Muuntosovitin tarvittaessa (ei mukana) RGB-kaapeli tietokoneelle (ei mukana) NC (normaalisti suljettu) Maa Maa Maa Kytke tietokonekaapeli tietokoneesta television takana olevaan PC-liitäntään. Kytke sitten audiokaapeli television takana olevaan PC/HDMI1-ääni-liitäntään. Avaa ASETUKSET-valikko ja valits AV-liitäntä-valikon PC/HDMI1-ääni-asetukseksi PC. Valitse PC-tila painamalla Sovitinta ei tarvita, jos tietokoneessa on DOS/V-yhteensopiva 15-nastainen Mini D-sub -liitäntä. Näytön reunoihin saattaa ilmestyä palkki, tai osa kuvasta ei ehkä näy hyvin. Tämä ei ole toimintahäiriö, vaan se johtuu siitä, että televisio skaalaa kuvaa. Kun PC-tulotila on valittuna, jotkin television toiminnot eivät ole käytettävissä. Näitä ovat esimerkiksi ASETUKSET-valikon Manuaaliset asetukset ja KUVA-valikon Väri, Sävy, DNR ja Mustan/Valkoisen taso. B. TÄRKEÄ HUOMAUTUS: Jotkin kytketyt tietokoneet eivät välttämättä näy oikein. HUOMAA: Joitakin tietokonemalleja ei voida kytkeä tähän televisioon. PC-liitäntään hyväksyttävät PCsignaalit Muoto Resoluutio Pystytaajuus 59,940 Hz VGA 640 X ,809 Hz 75,000 Hz 60,317 Hz SVGA 800 X ,188 Hz 75,000 Hz 60,004 Hz XGA 1024 X ,069 Hz 75,029 Hz 59,995 Hz WXGA 1280 X X 768 SXGA 1280 X ,870 Hz 74,893 Hz 60,015 Hz 60,020 Hz 75,025 Hz Vaakataajuus 31,469 khz 37,861 khz 37,500 khz 37,879 khz 48,077 khz 46,875 khz 48,363 khz 56,476 khz 60,023 khz 47,396 khz 47,776 khz 60,289 khz 47,712 khz 63,981 khz 79,976 khz Pikselikellotaajuus 25,175 MHz 31,500 MHz 31,500 MHz 40,000 MHz 50,000 MHz 49,500 MHz 65,000 MHz 75,000 MHz 78,750 MHz 68,250 MHz 79,500 MHz 102,250 MHz 85,500 MHz 108,000 MHz 135,000 MHz Suomi 10 Säädinten käyttö Vaikka kaikki tarpeelliset television säädöt tehdään kaukosäätimellä, televisiossa olevia painikkeita voidaan käyttää joihinkin toimintoihin. Valmiustila Tulo 3 (sivupaneelis sa) korvaa EXT3 -liitännän (takapaneelis sa), kun niitä käytetää n samanaikais esti. USB-MUISTI/KUVIENKATSELU Tämä liitäntä toimii rajoitetusti eikä Toshiba ota vastuuta siihen liitettyjen laitteiden mahdollisesta vaurioitumisesta. HDMI4-TULO (mallista riippuen) VIRTAKYTKIN (täydellinen sammutus) ORANSSI MERKKIVALO: Ohjelma-ajastin asetettu (vain digitelevisio) PUNAINEN MERKKIVALO: Ohjelma-ajastin aktiivinen (vain digitelevisio) (3. merkkivalo) VIHREÄ MERKKIVALO: Virrankytkentäajastin asetettu (2. merkkivalo) PUNAINEN MERKKIVALO: Valmiustila VIHREÄ MERKKIVALO: Virta kytketty (1. merkkivalo) COMMON INTERFACE Salauksenpurkumoduulin liitäntä. Lisätietoja saa palveluntarjoajalta. TULO 3 (EXT3) Kuulokeliitin Virran kytkentä Jos PUNAINEN MERKKIVALO ei pala, kytke virtapistoke ja paina television vasemmalla puolella olevaa VIRTAPAINIKETTA /I. Jos kuva ei tule näkyviin, paina kaukosäätimen -painiketta. VIHREÄ MERKKIVALO syttyy hetken kuluttua. HUOMAA: DTV (digi-tv) -tilassa ja ATV (analoginen TV) -tilassa näkyy sama valikko. Jotkin vaihtoehdot voivat näkyä himmeinä, jos ne eivät ole käytettävissä. Kun haluat selata vaihtoehtoja, paina kaukosäätimen OK-, - tai -painiketta. Noudata näytöllä olevia ohjeita. Kaikkien valikkojen toiminnot on kuvattu jäljempänä tässä oppaassa. i i f- tai e-painiketta. Kun haluat tehdä valinnan, paina zx Aseta televisio valmiustilaan painamalla kaukosäätimen -painiketta. Aloita television katselu painamalla -painiketta uudelleen. Kuvan ilmestymiseen saattaa kulua muutama sekunti. i i Säädinten käyttö Kun haluat säätää äänenvoimakkuutta, paina -- HUOMAA: Televisio etsii valmiustilassa automaattisesti uusia päivityksiä, jos Automaattinen kanavapäivitys on käytössä. Kun virta on katkaistu VIRTAKYTKIMESTÄ /I, aikaisemmin katseltu digikanavapaikka ei välttämättä jää television muistiin. j +. Kun haluat vaihtaa ohjelmapaikkaa, paina e F f. Suomi i Säädä ääni- ja kuvavaihtoehtoja painamalla MENU (valikko) ja S, R, Q tai P. Lopeta painamalla MENU (valikko). Kytkettäessä äänilaitteita EXT3-liitäntään yhdistä laitteen äänilähtö television RCA-liitäntöihin. Valitse ulkoinen tulo painamalla signaalitulo. Katso sivu 40. Kaukosäätimen käyttö Näytä valikko painamalla kaukosäätimen MENU (valikko) -painiketta. Valikossa on viisi aihetta. Kun symboli valitaan painamalla kaukosäätimen selausrenkaan - tai -painiketta, sitä vastaavat vaihtoehdot avautuvat.

5 B ja valitse haluttu Katso aina tarkat tiedot kytkettävien laitteiden käyttöoppaista. Huomautu: Kuulokeliittimen kytkentä mykistää kaikki kaiuttimet. zx TÄRKEÄÄ: Näytön alareunassa on palkki, jossa näkyy erilaisia ohjaustoimintoja, kuten valitse, katsele, takaisin ja katsele TV-kuvaa. 11 Television virittäminen ensimmäistä kertaa Jos käytät dekooderia ja mediatallenninta, aseta ne valmiustilaan ennen television virran kytkemistä ja varmista, että antenni on kytketty. Lisätietoja television asetusten määrittämisestä kaukosäätimen painikkeilla on sivulla 4. 1 Paina -painiketta. Snabbinställning (Pikaasetus) -näyttö tulee näkyviin. Tämä näyttö tulee näkyviin, kun televisioon kytketään virta ensimmäistä kertaa ja aina, kun television asetukset on palautettu Nollaa TV -toiminnolla. i Kun haku on valmis, televisio valitsee automaattisesti ensimmäisen kanavapaikan. Automaattiviritysnäyttö ilmoittaa löydettyjen palvelujen lukumäärän. Automaattiviritys Snabbinställning Land Menyspråk Sverige Svenska DTV-palveluja löydetty: 90 DTV Tyyppi ATV Sij Nimi YLE TV1 YLE TV2 MTV3 Nelonen ATV-palveluja löydetty: 4 Ka Primärt text språk Sekundärt text språk Primärt ljudspråk Sekundärt ljudspråk Svenska Engelska Svenska Engelska 2 Valitse Land (Maa) painamalla ja valitse asetus painamalla tai. Televisio virittää nyt valitun maan kanavat. Paina OK. e YLE FST5 Sub YLE Teema zx Kun Land (Maa) on valittu muuttuvat muutkin asetukset näytöllä automaattisesti valitun maan mukaisiksi. 8 Tarkastele DTV-kanavien (digitaaliset kanavat) tai ATV-kanavien (analogiset kanavat) luetteloa painamalla tai. zx Suomi Valitse Valikkokieli painamalla ja valitse asetus painamalla tai Automaattiviritys DTV-palveluja löydetty: 90 DTV Sij e z x. ATV-palveluja löydetty: 4 Ka C60 C22 C28 C25 C32 Paikka-näyttö tulee näkyviin. Valitse Koti tai Kauppa (valitse normaalia kotikäyttöä varten Koti) ja paina OK. Ant/kaapeli sisään -näyttö tulee näkyviin. Valitse Antenni tai Kaapeli painamalla tai ja paina OK. ATV Nimi VCR YLE TV1 YLE TV2 MTV3 Nelonen zx Automaattiviritys aloitusnäyttö tulee näkyviin. Vaihtoehdot ovat DTV ja ATV, DTV sekä ATV. Valitse DTV ja ATV painamalla tai ja korosta Aloit Haku painamalla e. zx 9 Selaa luetteloa ja valitse kanava tai ja näytä kanava painamalla EXIT (poistu). e- f-painikkeella 7 Käynnistä Automaattiviritys painamalla uudelleen OK. Televisio aloittaa saatavilla olevien DTV- ja ATVasemien haun. Näytössä näkyy haun edistymistä kuvaava palkki. Anna television suorittaa haku loppuun. Automaattiviritys Edistyminen DTV vir. ATV vir. 75% Odotetaan... Kanava: 58 ATV-tilassa joillain taajuuksilla voi olla päällekkäin kaksi kanavaa. Huonoa kuvaa tai heikkoa signaalia voi yrittää parantaa käyttämällä ATV Manuaalinen Viritys -toimintoa. HUOMAA: Lähetyssignaali asettaa ajan automaattisesti, mutta sitä voidaan muuttaa enintään kolme tuntia DTV Asetuksnäytön kohdassa Paikallisen ajan asetus. HUOMAUTUS Nollaa TV -valikko voidaan avata milloin vain ASETUKSET-valikosta. Löyd Antennin tai kaapelin asennus Ant/Kaapeli Sisään Tällä toiminnolla television RF-tuloksi voidaan määrittää joko Antenni tai Kaapeli. Jos asetusta muutetaan, Automaattiviritysnäyttö tulee automaattisesti näkyviin. (Jos PIN-koodi on asetettu, se on annettava asetusta muutettaessa.) Kaikki nykyiset ohjelmat ja asetukset menetetään. Tulo: Esiasetettu arvo voidaan vaihtaa annettuun arvoon. Jos kanavaa ei ole viritetty ja valitaan Tulo, näkyviin tulee järjestelmän oletusarvo. Jos kanava on viritetty ja valitaan Tulo, näkyviin tulee kanavan arvo. Hakutyyppi Vaihtoehdot ovat Täysi haku ja Pikahaku. Pikahaku on yksinkertaisempi kuin Täysi haku, ja se kestää vähemmän aikaa. Aloitustaajuus Tämä määrittää taajuuden, josta haku aloitetaan. Lopputaajus Tämä määrittää taajuuden, jossa haku lopetetaan. Oikeat taajuusalueet ovat (C-Book/muu) ja (Nordig-C). Näiden alueiden ulkopuoliset arvot muutetaan automaattisesti vähimmäis- ja enimmäisarvojen mukaisiksi. Modulaatio QAM-modulaatioasetuksia on viisi. Symbolinopeus Tämä määrittää haun näytteenottotaajuuden (ks/s). Symbolinopeus arvon on oltava Tämän alueen ulkopuoliset arvot muutetaan automaattisesti vähimmäis- ja enimmäisarvojen mukaisiksi. Verkko ID Tämä on haussa käytettävä Verkko ID. Tämä kohta näkyy himmeänä, jos Hakutyyppi on Täysi haku. Verkko ID:n arvon on oltava Tämän alueen ulkopuoliset arvot muutetaan automaattisesti vähimmäisja enimmäisarvojen mukaisiksi. 1 Paina MENU (valikko) ja valitse ASETUKSET painamalla tai. Korosta Ant/kaapeli sisään painamalla zx e. ASETUKSET Valikkokieli Maa Ant/kaapeli sisään Automaattiviritys ATV Manuaalinen Viritys DTV Manuaalinen Viritys DTV Asetuks. AV-lütäntä Suomi Suomi Antenni 2 Valitse Antenni tai Kaapeli painamalla z tai x. Näkyviin tulee varoitusviesti, jossa ilmoitetaan, että television asetuksia muutetaan. Automaattiviritysnäyttö tulee näkyviin. Kun valitaan Kaapeli, Automaattiviritysnäytössä näkyvät asetusvaihtoehdot. Automaattiviritys 3 DTV ja ATV Aloit Haku Viritystila Kun olet valinnut asetukset, korosta Viritystila painamalla tai Valitse sitten DTV ja ATV, DTV tai ATV painamalla tai. e f. zx DTV Hakutyyppi Aloitustaajuus Lopputaajuus Modulaatio Symbolinopeus Verkko ID Täysi haku Automaattin Automaattin Automaattin Automaattin Automaattin 4 Korosta Aloit Haku painamalla sitten OK. e ja paina Suomi Hakutyyppi ja Modulaatiota lukuun ottamatta kaikissa asetuksissa on kaksi vaihtoehtoa. Automaattin: Television käyttöjärjestelmä asettaa arvot valmiiksi. 13 DTV: automaattiviritys, manuaalinen viritys, manuaalinen viritys DVB-C:lle HUOMAA: un uusia palveluja lähetetään, televisio on viritettävä uudelleen, jotta niitä voidaan katsella. Selaa luetteloa ja valitse kanava tai ja näytä kanava painamalla OK.

6 Automaattiviritys Automaattiviritys virittää television kokonaan uudelleen. Sillä voidaan myös päivittää kanavaluettelo. DTV-kanavien Automaattiviritys on suositeltavaa tehdä säännöllisesti, jotta kaikki uudet palvelut saadaan lisättyä. Kaikki nykyiset ohjelmat ja asetukset, kuten suosikit ja lukitut ohjelmat, menetetään. 4 e- f-painikkeella Manuaalinen viritys Tämä ominaisuus on huoltohenkilöstöä varten. Sillä voidaan myös valita kanava suoraan, jos multiplexkanava tiedetään. 1 Paina MENU (valikko) ja valitse ASETUKSET painamalla tai. Korosta Ant/kaapeli sisään painamalla ja valitse sitten Antenni tai Kaapeli painamalla tai. zx 1 2 e Valitse ASETUKSET-valikosta DTV Manuaalinen Viritys ja paina OK. Anna multiplex-numero numeropainikkeilla tai painikkeilla ja. Valitse sitten Aloit Haku painamalla ja paina lopuksi OK. Televisio aloittaa multiplex-kanavan haun automaattisesti. zx 2 Korosta Automaattiviritys painamalla Paina OK. e. zx e ASETUKSET Valikkokieli Maa Ant/kaapeli sisään Automaattiviritys ATV Manuaalinen Viritys DTV Manuaalinen Viritys DTV Asetuks. AV-liitäntä Suomi Suomi Antenni Kun multiplex-kanava löytyy, se lisätään kanavaluetteloon (jos se ei ole jo luettelossa) ja ruudun yläosassa näkyvät kanavatiedot päivitetään. 3 Toista tämä tarvittaessa. Lopeta painamalla EXIT (poistu). Manuaalinen viritys DVB-C:lle Kun Ant/kaapeli sisään -asetuksena on Kaapeli, DTV Manuaalinen Viritys näyttää seuraavat tiedot: Lopputaajus: hakua varten voidaan antaa tietty taajuus. Näyttöön tulee varoitusviesti, jossa ilmoitetaan, että aiemmat digitaaliset kanavat ja asetukset poistetaan. Automaattiviritys Suomi Aikaisemmat asetukset menetetään! Paina EXIT, jos et halua muuttaa. Viritystila Aloit Haku DTV Modulaatio: valitse jokin viidestä QAM-modulaatiovaihtoehdosta. Symbolinopeus: manuaalista hakua varten voidaan antaa tietty baudinopeus (KS/s). 3 Valitse DTV painamalla tai. Valitse sitten Aloit Haku painamalla ja käynnistä Automaattiviritys painamalla OK. zx e Televisio aloittaa saatavilla olevien DTV-asemien haun. Anna television suorittaa haku loppuun. Kun haku on valmis, löydetyt palvelut näkyvät Automaattiviritysnäytössä. 14 DTV: paikka, automaattinen kanavapäivitys, DVBmerkistö, analogiverkon lopetus Paikka Vaihtoehdot ovat Koti ja Kauppa. Kauppa Kauppa on käytössä silloin, kun televisiota käytetään esittelyyn esim. myymälässä. Koti-vaihtoehtoa suositellaan normaaliin kotikäyttöön. DVB-merkistö DVB-C- tai DVT-B-kanaville käytettävä merkistö voidaan määrittää manuaalisesti ( Standardi Taulukko 0 or Länsi Taulukko 5). 1 2 Paina MENU ja valitse ASETUKSET painikkeilla ja. zx 1 Korosta ASETUKSET-valikossa DTV Asetuks. painamalla ja paina OK. e Korosta Paikka painamalla e. DTV Asetuks. Kanavat Kanavavaihtoehdot Tekstitys ja ääni ASETUKSET Automaattiviritys ATV Manuaalinen Viritys DTV Manuaalinen Viritys DTV Asetuks. AV-lütäntä Kuvan paikka Pika-asetus Paikka Koti PIN Asetus LAPSILUKKO Paikallisen ajan asetus Auto kanavapäivitys DVB-merkistö 11:51 Päälle Standardi 2 Valitse DVB-merkistö painamalla to select ja valitse Standardi tai Länsi painikkeilla ja. e zx 3 Valitse Koti ja Kauppa painikkeilla z ja x. Analogiverkon lopetus Tämä on digitaalinen televisio, jota voidaan käyttää sekä digitaalisten että analogisten lähetysten katseluun. Tämän television käyttöaikana on kuitenkin hyvin todennäköistä, että analogiset palvelut lopetetaan, jotta uusia digitaalisia palveluja voidaan tarjota. Tämä tapahtuu vaiheittain, ja siitä ilmoitetaan alueellasi hyvissä ajoin. Suosittelemme, että televisio viritetään uudelleen joka vaiheen yhteydessä sen varmistamiseksi, että nykyiset ja uudet digitaaliset palvelut näkyvät häiriöttä. Jos valitset Koti, AutoView-asetus otetaan käyttöön. Se säätää kuvan asetukset automaattisesti vallitsevien katseluolosuhteiden mukaisiksi. Tämä tarkoittaa useimmiten myös sitä, että televisio käyttää vähemmän sähköä. Automaattinen kanavapäivitys Jos Auto kanavapäivitys -asetus on Päälle, kun televisio on valmiustilassa, digitaalinen viritys tehdään automaattisesti ja uudet kanavat tallennetaan. Suomi 1 2 Paina MENU ja valitse ASETUKSET painikkeilla ja. zx Korosta DTV Asetuks. painamalla DTV Asetuks. Kanavat Kanavavaihtoehdot Tekstitys ja ääni PIN Asetus LAPSILUKKO Paikallisen ajan asetus Auto kanavapäivitys DVB-merkistö e ja paina OK. 11:51 Päälle Standardi 3 Valitse Auto kanavapäivitys painamalla valitse Päälle painikkeilla ja. e ja zx 15 DTV: kanavien lajittelu, kanavien ohitus HUOMAA: Kun televisioon kytketään uudelleen virta, katselutila valitaan automaattisesti sen mukaan, missä tilassa televisiota viimeksi katseltiin. Kanavien lajittelu Kanavajärjestys voidaan muuttaa omien mieltymysten mukaan. Kanavien ohitus Tämän toiminnon avulla voidaan määrittää kanavat, jotka ohitetaan käytettäessä PQ- ja PP-painikkeita. Ohitettu kanava voidaan kuitenkin edelleen valita antamalla numero suoraan. 1 2 Paina MENU ja valitse ASETUKSET-valikko. Selaa valikkoa painikkeella DTV Asetuks. Paina OK. DTV Asetuks. Kanavat Kanavavaihtoehdot Tekstitys ja ääni PIN Asetus LAPSILUKKO Paikallisen ajan asetus Auto kanavapäivitys DVB-merkistö 11:51 Päälle Standardi e ja korosta 1 2 Paina MENU ja valitse ASETUKSET-valikko. Selaa valikkoa painikkeella Asetuks. Paina OK. DTV Asetuks. Kanavat Kanavavaihtoehdot Tekstitys ja ääni PIN Asetus LAPSILUKKO Paikallisen ajan asetus Auto kanavapäivitys DVB-merkistö 11:51 Päälle Standardi e ja korosta DTV 3 4 Valitse Kanavat painikkeella sitten OK. e ja paina 3 4 TV Kanavaluettelo on nyt näkyvissä. Korosta siirrettävä kanava painikkeilla ja ja paina OK. Valitse Kanavavaihtoehdot painikkeella paina sitten OK. e ja ef Kanavat Sij Nimi YLE TV1 YLE TV2 Valitse ohitettava kanava painikkeella Valitse painamalla toistuvasti. Paina OK. Ruutuun tulee valintamerkki, joka ilmoittaa, että kanava on nyt ohitettu.

7 e. x Kanavavaihtoehdot Ka 1 Nimi YLE TV1 Suos TV MTV3 Nelonen YLE FST5 Sub YLE Teema LIV Suomi Toista vaihe 4 tarpeen mukaan ja paina sitten EXIT. Valitut kanavat eivät ole enää käytettävissä, kun käytetään kaukosäätimen PP- ja P Q-painikkeita. 5 Siirry haluamaasi paikkaan luettelossa painikkeilla ja Muut kanavat siirtyvät tarpeen mukaan. e f. Tallenna siirto painamalla OK. Toista tarpeen mukaan ja paina sitten EXIT. 16 ATV: manuaalinen viritys Televisio voidaan virittää manuaalisesti ATV Manuaalinen Viritys -toiminnolla. Näin on tehtävä, esimerkiksi jos televisiota ei voida kytkeä mediatallentimeen/dekooderiin SCART-johdolla tai jos viritettävä asema kuuluu toiseen järjestelmään. Valitse jokin ATV Manuaalinen Viritys -vaihtoehdoista painikkeilla Sijainti Järjestelmä Väri järjestelmä Ohit z ja x ja säädä sitten asetuksia painikkeilla f ja e. Kanava Etsitään Manuaalinen hienoviritys Asema Sign. Luokka Sijainti: Numero, joka valitaan kaukosäätimestä. Järjestelmä: Aluekohtainen. Värijärjestelmä: Tehdasasetus on Auto, jota ei saa muuttaa, ellei ongelmia ilmene (kuten NTSC-tulossa ulkoisesta lähteestä). Ohit: tarkoittaa, että mitään ei ole tallennettu tai että kanavanohitustoiminto on käytössä. Katso sivu 18. Sign.Luokka: C tarkoittaa tavallisia vakiokanavia (maanpäällinen verkko), S tarkoittaa kaapeliverkkoa. Kanava: Kanavan numero, jolla asema lähetetään. Etsitään: Etsi signaalia ylös- tai alaspäin. Manuaalinen hienoviritys: Käytetään vain, jos signaalissa on häiriöitä tai se on heikko. Katso sivu 44. Asema: Aseman tunnus. Anna enintään seitsemän merkkiä painikkeilla ja / ja. fezx Paikan määrittäminen dekooderille tai mediatallentimelle televisiossa: käynnistä dekooderi, aseta elokuva mediatallentimeen, paina PLAY (toisto) ja viritä asema sitten manuaalisesti. 1 Valitse ATV/DTV-painikkeella ATV. Paina MENU ja valitse ASETUKSET-valikko painikkeilla ja. Korosta ATV Manuaalinen Viritys painamalla ja valitse painamalla OK. zx 3 Valitse painamalla OK. Jos sijainti on ohitettu, Ohit on poistettava ennen tallentamista. ATV Manuaalinen Viritys e Jäjestelmä 0 B/G A C 60 0 ASETUKSET Valikkokieli Maa Ant/kaapeli sisään Automaattiviritys ATV Manuaalinen Viritys DTV Manuaalinen Viritys DTV Asetuks. AV-liitäntä Suomi Suomi Antenni Valitse Järjestelmä painamalla tarvittaessa painikkeilla ja f e. x ja muuta Valitse sitten Etsitään painamalla. Aloita etsintä painamalla symboli vilkkuu. ATV Manuaalinen Viritys f tai e. Etsinnän Suomi 2 Korosta haluamasi sijainti painikkeilla ja Suosittelemme sijaintia 0 mediatallentimelle. ATV Manuaalinen Viritys Sij. Kanava 0 C C22 C28 C25 C32 C69 C69 C69 f e. 7 8 Etsitään: Ylös 0 B/G A C 60 0 Asema YLE TV1 YLE TV2 MTV3 Nelonen Kaikki signaalit näkyvät televisiossa. Jos kyseessä ei ole mediatallentimesi, käynnistä etsintä uudelleen painamalla tai f e. Näytössä voi nä kanavanumer kyä eri ot Kun mediatallentimen signaali löytyy, siirry kohtaan Asema painamalla. Anna tarvittavat merkit (esim. VIDEO) painikkeilla ja. x f, e, z x 17 ATV: manuaalinen viritys (jatkuu), kanavien ohitus, kanavapaikkojen lajittelu ATV Manuaalinen Viritys Asema 2 0 VCR Korosta ohitettava kanavapaikka painikkeilla ja valitse se painamalla OK. f ja e 0 B/G A C Valitse Ohit painamalla x. f ja e. Paina OK Tallenna painamalla OK. Toista kaikille viritettäville ohjelmapaikoill tai palaa kanavaluetteloon painamalla MENU ja valitse seuraava viritettävä numero. Paina EXIT, kun olet valmis. Anna ulkoiselle laitteelle nimi (esim. DVD liitännässä EXT2), valitse 2 painamalla. Valitse sitten ASETUKSET-valikosta Manuaaliset asetukset. Ota Ohit käyttöön painikkeilla näytöllä ilmaisee ohitetun kanavapaikan. ATV Manuaalinen Viritys Ohit: Päälle 2 B/G A C 28 0 BBC2 B x B 5 Paina MENU ja toista vaiheesta 2, tai paina EXIT Jokainen kanavapaikka on valittava erikseen. Jos haluat poistaa Ohittoiminnon käytöstä, toista menettely jokaiselle kanavapaikalle. Ohitettuja kanavapaikkoja ei voida valita PP- tai P Q-painikkeilla eikä television säätimillä, mutta niitä voi edelleen käyttää kaukosäätimen numeropainikkeilla. 13 Valitse Nimi painamalla ja anna sitten tarvittavat merkit painikkeilla ja Paina OK. Manuaaliset asetukset Man Nimi: DVD ual Setti EXT2 A DVD f, e, z x. HUOMAA Voit näppäillä kanavien numerot suoraan, jos tiedät ne. Valitse ATV Manuaalinen Viritys vaiheessa 3. Anna Programme-numero, Järjestelmä, sitten C tavallisille (maanpäällisille) kanaville tai S kaapelikanaville ja lopuksi Kanava-numero. Tallenna painamalla OK. Kanavapaikkojen lajittelu Kanavia voidaan siirtää ja tallentaa haluttuihin paikkoihin. 1 2 Valitse ATV Manuaalinen Viritys. Kanavaluettelo on nyt näkyvissä. Korosta siirrettävä kanava painikkeilla ja ja paina Kanavien ohitus Jotta tiettyjen ohjelmien katselu voidaan estää, kanavapaikka voidaan ohittaa. Kaukosäädin on poistettava käytöstä, sillä kanavat voidaan valita sen numeronäppäimillä. Ohjelmia voidaan edelleen katsella television säätimien avulla, mutta ohitetut kanavapaikat eivät näy televisiossa. e f, x. Suomi ATV Manuaalinen Viritys Sij. Kanava 1 C C32 C28 C25 C69 C69 C69 C69 Asema YLR TV1 Nelonen YLR TV2 MTV3 1 Valitse ASETUKSET-valikosta ATV Manuaalinen Viritys. ATV Manuaalinen Viritys Sij. Kanava 2 C C25 C32 C69 C69 C69 C69 C69 Asema YLE TV2 MTV3 Nelonen 3 4 Siirry luettelossa haluamaasi kohtaan painikkeilla ja Samalla muut kanavat siirtyvät ja tekevät tilaa. e f. Tallenna siirto painamalla. Toista tämä tarvittaessa ja paina sitten EXIT. z 18 Yleiset säädöt, stereolähetykset / kaksikieliset lähetykset, ajan näyttö (vain ATV), äänisäädöt, pikavalikko Ohjelmapaikkojen valinta Valitse ohjelmapaikka kaukosäätimen numeropainikkeilla. Ohjelmapaikka voidaan valita myös painamalla PP tai P Q. Ohjelmapaikkaa, kanavia, stereo-/monosignaalia, signaalin voimakkuutta, päivämäärää ja aikaa sekä muita ominaisuuksia koskevat tiedot saa näkyviin painamalla i+.

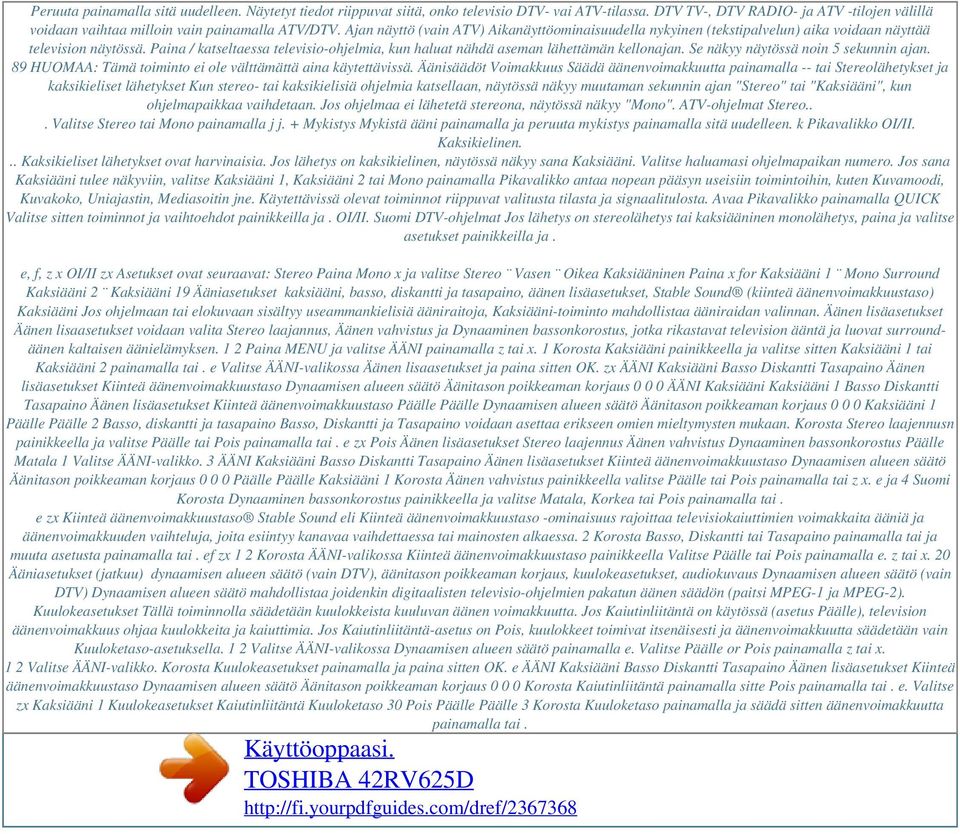

8 Peruuta painamalla sitä uudelleen. Näytetyt tiedot riippuvat siitä, onko televisio DTV- vai ATV-tilassa. DTV TV-, DTV RADIO- ja ATV -tilojen välillä voidaan vaihtaa milloin vain painamalla ATV/DTV. Ajan näyttö (vain ATV) Aikanäyttöominaisuudella nykyinen (tekstipalvelun) aika voidaan näyttää television näytössä. Paina / katseltaessa televisio-ohjelmia, kun haluat nähdä aseman lähettämän kellonajan. Se näkyy näytössä noin 5 sekunnin ajan. 89 HUOMAA: Tämä toiminto ei ole välttämättä aina käytettävissä. Äänisäädöt Voimakkuus Säädä äänenvoimakkuutta painamalla -- tai Stereolähetykset ja kaksikieliset lähetykset Kun stereo- tai kaksikielisiä ohjelmia katsellaan, näytössä näkyy muutaman sekunnin ajan "Stereo" tai "Kaksiääni", kun ohjelmapaikkaa vaihdetaan. Jos ohjelmaa ei lähetetä stereona, näytössä näkyy "Mono". ATV-ohjelmat Stereo... Valitse Stereo tai Mono painamalla j j. + Mykistys Mykistä ääni painamalla ja peruuta mykistys painamalla sitä uudelleen. k Pikavalikko OI/II. Kaksikielinen... Kaksikieliset lähetykset ovat harvinaisia. Jos lähetys on kaksikielinen, näytössä näkyy sana Kaksiääni. Valitse haluamasi ohjelmapaikan numero. Jos sana Kaksiääni tulee näkyviin, valitse Kaksiääni 1, Kaksiääni 2 tai Mono painamalla Pikavalikko antaa nopean pääsyn useisiin toimintoihin, kuten Kuvamoodi, Kuvakoko, Uniajastin, Mediasoitin jne. Käytettävissä olevat toiminnot riippuvat valitusta tilasta ja signaalitulosta. Avaa Pikavalikko painamalla QUICK Valitse sitten toiminnot ja vaihtoehdot painikkeilla ja. OI/II. Suomi DTV-ohjelmat Jos lähetys on stereolähetys tai kaksiääninen monolähetys, paina ja valitse asetukset painikkeilla ja. e, f, z x OI/II zx Asetukset ovat seuraavat: Stereo Paina Mono x ja valitse Stereo Vasen Oikea Kaksiääninen Paina x for Kaksiääni 1 Mono Surround Kaksiääni 2 Kaksiääni 19 Ääniasetukset kaksiääni, basso, diskantti ja tasapaino, äänen lisäasetukset, Stable Sound (kiinteä äänenvoimakkuustaso) Kaksiääni Jos ohjelmaan tai elokuvaan sisältyy useammankielisiä ääniraitoja, Kaksiääni-toiminto mahdollistaa ääniraidan valinnan. Äänen lisäasetukset Äänen lisaasetukset voidaan valita Stereo laajannus, Äänen vahvistus ja Dynaaminen bassonkorostus, jotka rikastavat television ääntä ja luovat surroundäänen kaltaisen äänielämyksen. 1 2 Paina MENU ja valitse ÄÄNI painamalla z tai x. 1 Korosta Kaksiääni painikkeella ja valitse sitten Kaksiääni 1 tai Kaksiääni 2 painamalla tai. e Valitse ÄÄNI-valikossa Äänen lisaasetukset ja paina sitten OK. zx ÄÄNI Kaksiääni Basso Diskantti Tasapaino Äänen lisäasetukset Kiinteä äänenvoimakkuustaso Dynaamisen alueen säätö Äänitason poikkeaman korjaus ÄÄNI Kaksiääni Kaksiääni 1 Basso Diskantti Tasapaino Äänen lisäasetukset Kiinteä äänenvoimakkuustaso Päälle Päälle Dynaamisen alueen säätö Äänitason poikkeaman korjaus Kaksiääni 1 Päälle Päälle 2 Basso, diskantti ja tasapaino Basso, Diskantti ja Tasapaino voidaan asettaa erikseen omien mieltymysten mukaan. Korosta Stereo laajennusn painikkeella ja valitse Päälle tai Pois painamalla tai. e zx Pois Äänen lisäasetukset Stereo laajennus Äänen vahvistus Dynaaminen bassonkorostus Päälle Matala 1 Valitse ÄÄNI-valikko. 3 ÄÄNI Kaksiääni Basso Diskantti Tasapaino Äänen lisäasetukset Kiinteä äänenvoimakkuustaso Dynaamisen alueen säätö Äänitason poikkeaman korjaus Päälle Päälle Kaksiääni 1 Korosta Äänen vahvistus painikkeella valitse Päälle tai Pois painamalla tai z x. e ja 4 Suomi Korosta Dynaaminen bassonkorostus painikkeella ja valitse Matala, Korkea tai Pois painamalla tai. e zx Kiinteä äänenvoimakkuustaso Stable Sound eli Kiinteä äänenvoimakkuustaso -ominaisuus rajoittaa televisiokaiuttimien voimakkaita ääniä ja äänenvoimakkuuden vaihteluja, joita esiintyy kanavaa vaihdettaessa tai mainosten alkaessa. 2 Korosta Basso, Diskantti tai Tasapaino painamalla tai ja muuta asetusta painamalla tai. ef zx 1 2 Korosta ÄÄNI-valikossa Kiinteä äänenvoimakkuustaso painikkeella Valitse Päälle tai Pois painamalla e. z tai x. 20 Ääniasetukset (jatkuu) dynaamisen alueen säätö (vain DTV), äänitason poikkeaman korjaus, kuulokeasetukset, audiokuvaus Dynaamisen alueen säätö (vain DTV) Dynaamisen alueen säätö mahdollistaa joidenkin digitaalisten televisio-ohjelmien pakatun äänen säädön (paitsi MPEG-1 ja MPEG-2). Kuulokeasetukset Tällä toiminnolla säädetään kuulokkeista kuuluvan äänen voimakkuutta. Jos Kaiutinliitäntä on käytössä (asetus Päälle), television äänenvoimakkuus ohjaa kuulokkeita ja kaiuttimia. Jos Kaiutinliitäntä-asetus on Pois, kuulokkeet toimivat itsenäisesti ja äänenvoimakkuutta säädetään vain Kuuloketaso-asetuksella. 1 2 Valitse ÄÄNI-valikossa Dynaamisen alueen säätö painamalla e. Valitse Päälle or Pois painamalla z tai x. 1 2 Valitse ÄÄNI-valikko. Korosta Kuulokeasetukset painamalla ja paina sitten OK. e ÄÄNI Kaksiääni Basso Diskantti Tasapaino Äänen lisäasetukset Kiinteä äänenvoimakkuustaso Dynaamisen alueen säätö Äänitason poikkeaman korjaus Korosta Kaiutinliitäntä painamalla sitte Pois painamalla tai. e. Valitse zx Kaksiääni 1 Kuulokeasetukset Kaiutinliitäntä Kuuloketaso 30 Pois Päälle Päälle 3 Korosta Kuuloketaso painamalla ja säädä sitten äänenvoimakkuutta painamalla tai.

9 e zx HUOMAA: Jos sekä Kiinteä äänenvoimakkuustaso että Dynaamisen alueen säätö ovat molemmat käytössä (asetus Päälle) niiden vaikutusta ei välttämättä huomaa. Audiokuvaus Tämä toiminto antaa yksityiskohtaisen kuvauksen tapahtumista näkövammaisille, jos lähetykseen sisältyy tällainen ääniraita. Toiminto on saatavana kaiuttimien tai kuulokkeiden kautta ja se otetaan käyttöön painamalla AD-painiketta (kanavapalkissa näkyy AD, jos toiminto on käytettävissä). Äänenvoimakkuutta muutetaan Miksaustaso-asetuksella. Äänitason poikkeaman korjaus Tämä toiminto mahdollistaa ATV:n, DTV:n ja ulkoisen laitteen äänentason säädön erikseen. Näin vältetään äänenvoimakkuuden äkillinen muutos lähteestä toiseen vaihdettaessa. 1 2 Valitse ÄÄNI -valikosta Äänen kuvaus ja paina OK. Suomi 1 Valitse ÄÄNI-valikossa Äänitason poikkeaman korjaus painamalla Paina sitten OK. Korosta Äänen kuvaus painamalla Päälle painamalla tai. e ja valitse e. zx Äänen kuvaus Äännitason poikkeaman korjaus DTV 2ka ATV Ulkotulo Äänen kuvaus Miksaustaso Kaiutin ulos 80 Päälle Päälle 3 2 Käytettävissä olevat vaihtoehdot riippuvat parhaillaan katseltavasta lähteestä. Säädä tasoa painikkeilla ja. Korosta Miksaustaso painamalla ja säädä sitten äänenvoimakkuutta painamalla tai. e zx zx 4 Korosta Kaiutin ulos painamalla ja paina sitten tai, valitse Päälle, jos haluat että ääni kuuluu sekä kuulokkeista että kaiuttimista, valitse Pois, jos haluat että ääni kuuluu vain kuulokkeista. (Katso ohjeet kuulokkeiden äänen säätöön kohdasta "Kuulokeasetukset"). e zx 21 Laajakuvakatselu Lähetyksen tyypistä riippuen ohjelmia voidaan katsella useissa kuvamuodoissa: Laajakuva, Super live, Elokuva, 4:3, Tekstitys ja 14:9. SUPER LIVE Tämä asetus suurentaa 4:3-kuvan näyttöön sopivaksi venyttämällä kuvaa vaaka- ja pystysuunnassa, mutta pitää mittasuhteet paremmin ennallaan kuvan keskellä. Voi aiheuttaa hieman vääristymiä. ELOKUVA Katseltaessa elokuvia/videokasetteja, joissa näkyvät kaikki "sivupaneelit", tämä asetus poistaa mustat juovat näytön kaikista reunoista tai vähentää niitä lähentämällä kuvaa ja näyttämällä kuvan ilman vääristyneisyyttä. TEKSTITYS Kun postilaatikkotilaan kuuluu tekstitys, tämä asetus nostaa kuvaa, jotta kaikki teksti näkyy. TEKSTITYS 14:9 Käytä tätä asetusta katseltaessa 14:9lähetyksiä. Suomi LAAJAKUVA Käytä tätä asetusta katseltaessa laajakuva-dvd-levyjä, -videokasetteja tai 16:9-lähetyksiä (kun saatavilla). Koska laajakuvamuotoja on olemassa monia (16:9, 14:9, 20:9 jne.), mustat palkit saattavat näkyä näytön yläja alaosassa. 4:3 Käytä tätä asetusta, kun haluat katsella todellisia 4:3-lähetyksiä. 22 Laajakuvakatselu (jatkuu) PUHDAS "Puhdas" näkyy luettelossa, kun käytetään HDMI-liitännän kautta kytkettyä laitetta. Tällä asetuksella kuva näytetään ilman yliskannausta. Tämä vaihtoehto on käytettävissä vain katseltaessa videosignaalilähdettä. AV-MUOTO Avaa Pikavalikko painamalla QUICK (pika), korosta Kuvakoko painamalla näytä sitten käytettävissä olevien laajakuvamuotojen luettelo painamalla tai. Korosta haluttu muoto painikkeilla ja tee valinta painamalla OK. Kuvakoko Laajakuva 4:3 Super live Elokuva Tekstitys 14:9 Puhdas e, zx eja f PC LAAJA Kun käytetään tietokonetta, joka on liitetty HDMIkytkennällä, tällä asetuksella kuva näytetään ilman yliskannausta ja sivupalkkia. Tämä vaihtoehto on käytettävissä vain katseltaessa VGA-signaalilähdettä HDMI:n kautta. PC NORMAALI Kun käytetään tietokonetta, joka on kytketty HDMI-liitännän kautta, tällä asetuksella kuva näytetään ilman yliskannausta eli WYSIWYG-tilassa. Tämä vaihtoehto on käytettävissä vain katseltaessa VGA-signaalilähdettä HDMI:n kautta. PISTE PISTEELTÄ "Piste pisteeltä" on skaalaamaton näyttö. Tulosignaalimuodosta riippuen asetus näyttää kuvan sivupalkkien ja/tai ylä- ja alapalkkien kanssa. Suomi PC-MUOTO Avaa Pikavalikko painamalla QUICK (pika), korosta Kuvakoko painamalla näytä sitten käytettävissä olevien PC-kuvamuotojen luettelo painamalla tai. Korosta haluttu muoto painikkeilla ja ja tee valinta painamalla OK. Kuvakoko PC Laaja e, ef zx PC Normaali Piste pisteeltä Erikoistoimintojen käyttäminen näytetyn kuvan koon muuttamiseksi (esim. korkeus-pituussuhteen muuttaminen) julkisia esityksiä tai kaupallista voittoa varten saattaa rikkoa tekijänoikeuslakeja. 23 Kuvasäädöt Useimmat kuvasäädöt ja -toiminnot ovat käytettävissä sekä digitaalisessa että analogisessa tilassa. HUOMAA: Toiminnot, jotka eivät ole käytettävissä, näkyvät harmaina. Kuvan paikka (vain ATV) Kuvan sijaintia voidaan muuttaa halutulla tavalla. Tämä saattaa olla erityisen hyödyllistä ulkoisten tulojen kanssa. Kuvatila Tässä televisiossa on mahdollista muokata kuvatyyliä. Valmiita vaihtoehtoja ovat AutoView, Dynaaminen, Standardi, Elokuva ja Kauppa, jotka vaikuttavat moniin television laajakuvamuodot valitaan Kyllä tai Ei painamalla on käytössä, taustavalon tasot optimoidaan automaattisesti tummissa kohtauksissa. zx HUOMAA: Jos Kuvamoodi-asetuksena on AutoView, väriasetuksia ei voida valita. Automaattisen kirkkaustunnistimen asetukset Automaattisen kirkkaustunnistimen asetukset -toiminnolla voidaan säätää kuvan taustavalon voimakkuutta automaattisesti vallitsevien valaistusolosuhteiden mukaan. 1 2 Avaa Kuvan lisäasetukset -valikko ja korosta Akt. taustavalonsäätö painamalla e.

10 Powered by TCPDF ( Valitse Päälle tai Pois painamalla z tai x. Mustan/valkoisen taso Mustan/Valkoisen taso parantaa kuvan tummien alueiden voimakkuutta, mikä parantaa erottelutarkkuutta. Suomi 1 Korosta Kuvan lisäasetukset -valikossa Automaattisen kirkkaustunnistimen asetukset painamalla Paina sitten. e. Automaattisen kirkkaustunnistimen asetukset Automaattinen kirkkaustunnistin 1 2 Päälle Avaa Kuvan lisäasetukset -valikko ja korosta Mustan/Valkoisen taso painamalla e. Taustavalonsäätö Pro Säädä tasoa painikkeilla z ja x. 2 3 Valitse Päälle painamalla z tai x. e. HUOMAA: Vaikutus riippuu lähetyksestä ja on huomattavin tummissa väreissä. Korosta Taustavalonsäätö Pro painamalla Paina sitten OK. Näyttöön tulee Taustavalonsäätö Pro -näyttö. Näytä säätöikkuna painamalla uudelleen OK. 26 Kuvasäädöt (jatkuu) Kuvasäädöt (jatkuu) Staattinen gamma -toiminnon avulla voidaan säätää mustan värin tasoa. Resolution + Resolution + Taso 3 Päälle 2 3 Valitse Resolution + painamalla Päälle painamalla tai. e ja valitse 1 2 Avaa Kuvan lisäasetukset -valikko ja korosta Staattinen gamma painamalla zx e. Valitse Taso painamalla tai. e ja säädä painamalla Säädä tasoa painamalla z tai x. zx HUOMAA: Tämä ei välttämättä toimi oikein sisällöstä riippuen. Kuvassa voi näkyä kohinaa televisioon kytketyistä laitteista riippuen (eli laitteet, joissa on erityisiä parannustoimintoja. MPEG NR -kohinanpoisto Katseltaessa DVD-levyjä pakkaus saattaa vääristää tai pikselöidä joitakin sanoja tai kuvan osia. MPEG NR -toiminto vähentää tätä tasoittamalla reunoja. Elokuvamuoto Jos katsellussa elokuvassa tai ohjelmassa on viivoja tai rosoisia reunoja, Elokuva muoto (elokuvatila) saattaa auttaa tasoittamalla kuvaa. 1 2 Korosta Kuvan lisäasetukset -valikossa Kohinanvaimennus painamalla Paina sitten OK. e. Valitse e painamalla MPEG NR. Matala Automaattinen 1 2 Avaa Kuvan lisäasetukset -valikko ja valitse Elokuva muoto painamalla e. Kohinanvaimennus MPEG NR DNR Valitse Päälle tai Pois painamalla z tai x. 3 Valitse Matala, Normaali, Korkea tai Pois painamalla tai. HUOMAA: Kun tekstityksen sisältävää DVD-levyä toistetaan, tämä tila ei ehkä toimi oikein. zx Asiantuntijatila Asiantuntijatila mahdollistaa punaisen, vihreän ja sinisen värin erillisen säätämisen sekä ottamisen käyttöön ja poistamisen käytöstä. Digitaalinen DNR-kohinanpoisto DNR-toiminnon avulla voidaan "pehmentää" heikkosignaalista näyttöä ja vähentää kohinaa Valitse Kohinanvaimennus-valikosta DNR. Valitse Automaattinen, Pois, Matala, Normaali tai Korkea painamalla tai. Erot eivät aina ole huomattavia. (Saat parhaat tulokset käyttämällä alhaisia asetuksia, sillä liian korkea asetus saattaa huonontaa kuvaa.) zx painamalla tai (asetus Pois). Asiantuntijatila Punainen Vihreä Sininen Väri Sävy e. Valitse väri painamalla e tai f ja valitse Päälle Valitse Kuvan lisäasetukset -valikossa Asiantuntijatila painamalla Paina sitten OK. Suomi z x. Poista muut värit käytöstä Päälle Päälle Päälle 0 0 Resolution + Resolution + -toiminnon avulla kuvatasot voidaan säätää omien mieltymysten mukaisiksi. 3 Valitse Väri tai Sävy painamalla asetusta painamalla tai. e ja säädä zx 1 Valitse Kuvan lisäasetukset -valikossa Resolution + painamalla Paina sitten OK. e. HUOMAA: Jos Kuvamodi-asetuksena on AutoView, tätä toimintoa ei voida valita. 27 Kuvasäädöt (jatkuu) Nollaus Noll. -toiminto palauttaa Kuvan lisäasetukset takaisin tehdasasetuksiin. Näppäinlukko Näppäinlukko poistaa television painikkeet käytöstä. Kaikkia kaukosäätimen painikkeita voidaan kuitenkin vielä käyttää. 1 2 Valitse Kuvan lisäasetukset -valikosta Noll. painamalla e. 1 Näkyviin tulee vahvistusnäyttö. Valitse Kyllä tai Ei painamalla tai. Paina OK. Valitse KÄYTTÄJÄKOHTAISET VALINNAT -valikossa Näppäinlukko painamalla ja valitse Päälle tai Pois painamalla tai. e zx zx Hallinnan visualisointi Tämä toiminto näyttää kunkin kohtauksen kirkkaushistogrammin ja säätökäyrän. KÄYTTÄJÄKOHTAISET VALINNAT Teksti-tv Automaattinen Näppäinlukko Autoformaatti. 4:3-kuvan venytys Sininen näyttö Sivupalkki TOSHIBA-valo Pois Päälle Pois Päälle 1 Päälle 1 Valitse KUVA-valikossa Hallinnan visualisointi painamalla Paina sitten OK. e. KUVA Taustavalo Kontrasti KIrkkaus Väri Sävy Terävyys Kuvan lisäasteukset Hallinnan visualisointi Kun Näppäinlukko on käytössä (Päälle), näyttöön tulee muistutus, kun television painikkeita painetaan. Jos valmiustilapainiketta painetaan, televisio sammuu, ja valmiustila voidaan kumota vain kaukosäätimellä. Automaattinen kuvasuhde (laajakuva) Kun televisio vastaanottaa todellista laajakuvaa ja Autoformaatti (automaattinen kuvasuhde) on käytössä (Päälle), kuva näkyy automaattisesti laajakuvamuodossa riippumatta television aiemmasta asetuksesta. Histogramminäyttö tulee katseltavan kuvan vasemmalle puolelle. 1 Suomi Avaa KÄYTTÄJÄKOHTAISET VALINNAT -valikko ja valitse Autoformaatti painamalla e. KÄYTTÄJÄKOHTAISET VALINNAT Teksti-tv Automaattinen Näppäinlukko Autoformaatti. 4:3-kuvan venytys Sininen näyttö Sivupalkki TOSHIBA-valo Pois Päälle Pois Päälle 1 Päälle 2 2 Poistu painamalla OK. Valitse Päälle tai Pois painamalla z tai x. 28 Kuvasäädöt (jatkuu) 4:3-kuvan venytys Kun 4:3-kuvan venytys on käytössä, 4:3-ohjelmat muunnetaan koko ruudun täyttäviksi. Sivupalkkien säätö Sivupalkki-ominaisuudella vaalennetaan tai tummennetaan näytön kummallakin puolella näkyvää palkkia katseltaessa kuvaa 4:3- tai 14:9-muodossa. Tällä estetään palkin jäännöskuvan näkyminen, ja se saattaa myös tehdä katselusta miellyttävämpää kirkkaissa tai hämärissä olosuhteissa.
