1 Voit lukea suosituksia käyttäjän oppaista, teknisistä ohjeista tai asennusohjeista tuotteelle TOSHIBA TL868. Löydät kysymyksiisi vastaukset TOSHIBA TL868 käyttöoppaasta ( tiedot, ohjearvot, turvallisuusohjeet, koko, lisävarusteet jne.). Yksityiskohtaiset käyttöohjeet ovat käyttäjänoppaassa Käyttöohje TOSHIBA TL868 Käyttöohjeet TOSHIBA TL868 Käyttäjän opas TOSHIBA TL868 Omistajan käsikirja TOSHIBA TL868 Käyttöopas TOSHIBA TL868 Käyttöoppaasi. TOSHIBA TL868

2 Käsikirjan tiivistelmä D-toimintojen käyttäminen D-kuvien katseleminen.. 25 Näyttötilan vaihtaminen tai 3D-muodon valitseminen.... 3D ajastin -asetuksen määrittäminen Aktivoi 3D ajastin -asetuksen määrittäminen D tärkeä viesti -ilmoituksen näyttäminen Vasemman ja oikean kuvan vaihtaminen...

3 Äänisäädöt Äänenvoimakkuuden säädöt ja äänen mykistys Kaksiääni Tasapaino Basso, Diskantti...

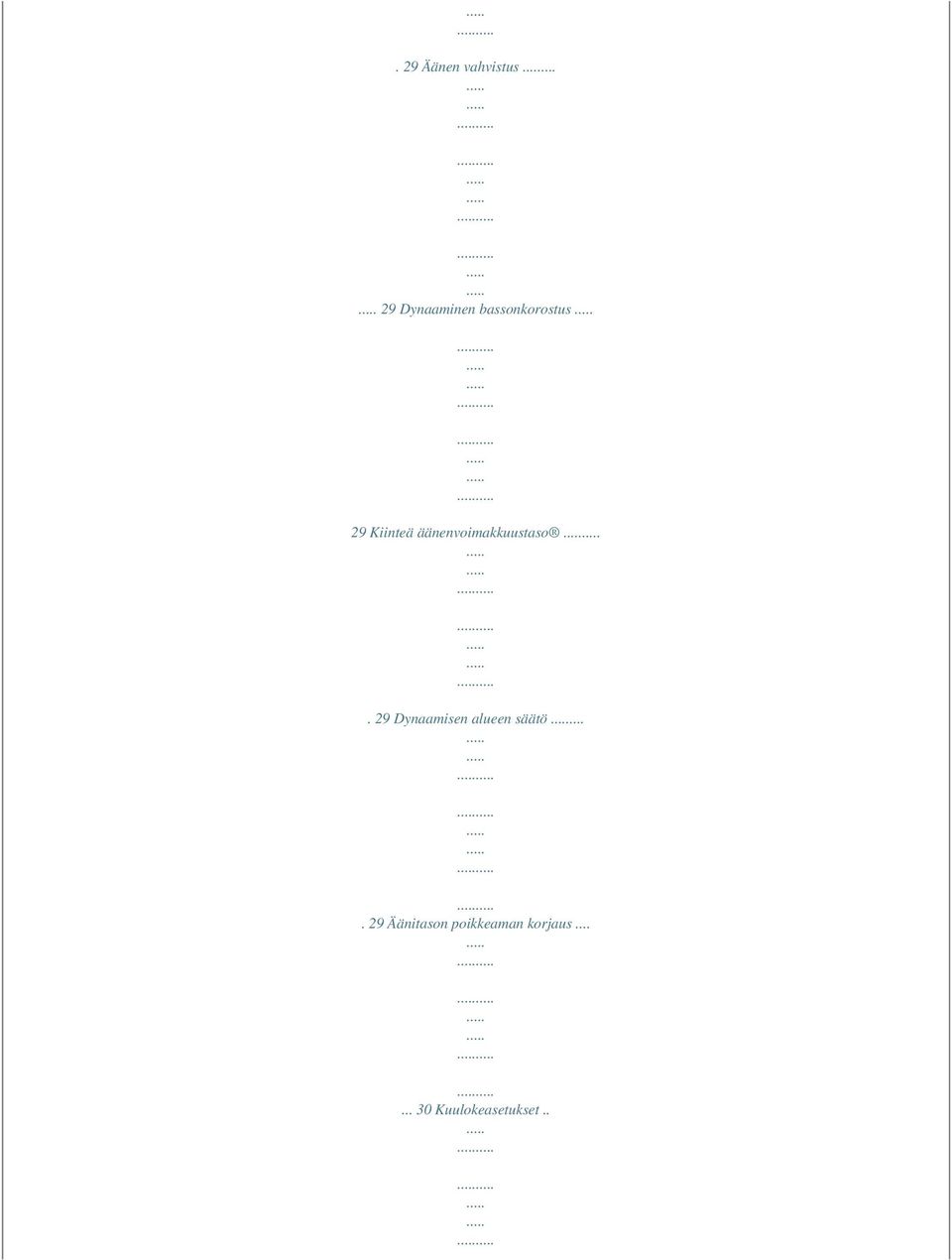

4 . 29 Äänen vahvistus Dynaaminen bassonkorostus 29 Kiinteä äänenvoimakkuustaso. 29 Dynaamisen alueen säätö Äänitason poikkeaman korjaus Kuulokeasetukset..

5 30 Äänen kuvaus Laajakuvakatselu Kuvasäädöt Kuvamoodi..

6 33 Kuvan ominaisuudet Noll ColourMaster Perusvärin säätö Värilämpötila

7 Automaattinen kirkkaustunnistin Akt. taustavalonsäätö Mustan/Valkoisen taso MPEG NR -Kohinanvaimennus Digitaalinen DNR-kohinanpoisto Active Vision

8 35 Kuvan lisäasetusten nollaus. 35 Automaattinen muoto (laajakulma) :3-kuvan venytys. 35 Sininen näyttö Kuvan paikka..

9 .. 35 Pysäytyskuva Kotiverkon käyttäminen Verkon asetukset Langaton asetus Lisäverkkoasetukset

10 DNS-asetus.. 40 Verkkoyhteystesti.. 40 Ohjelmistonäppäimistön käyttö TV:N KYTKENTÄ Ulkoisten laitteiden kytkentä HDMI -laitteen yhdistäminen.

11 ...10 HDMI-laitteen kytkeminen...10 Tietokoneen kytkentä Tietokoneen kytkeminen RGB/PC-liitäntään Tietokoneen liittäminen HDMI-päätteeseen.. 11 Kotiverkon kytkentä...12 TV:n kytkeminen kotiverkkoon - langallinen.

12 12 TV:n kytkeminen kotiverkkoon Internet-yhteyden avulla - langaton...12 Säädöt ja tuloliitännät. 13 Kytkeminen päälle.13 Valikkojärjestelmän käyttö TV:n säädinten ja liitäntöjen käyttö Suomi TV:N KÄYTÖN ALOITTAMINEN Käynnistyssovellus.

13 14 Pika-asetus..14 Ant/Kaapeli/Satelliitti (jos käytettävissä) Satelliittiasetukset Automaattiviritys...18 ATV Manuaalinen Viritys Viritys.

14 ...19 Ohit Sijaintien järjestely DTV Manuaalinen Viritys.. 21 Manuaalinen viritys

15 ...21 Manuaalinen viritys DVB-C:lle...21 Manuaalinen viritys DVB-S:lle DTV Asetuks.22 Kanavat (Antenni/Kaapeli) Kanavat (Satelliitti) Sijainnin asetus.

16 23 Analogisten lähetysten loppuminen.23 2 Toshiba Places-ominaisuuden käyttö YouTubeTM käyttö...42 Hybrid TV Standardin käyttö (jos saatavilla) Mediasoittimen käyttö

17 43 Perustoiminnot.43 Valokuvatiedostojen katselu (DLNA CERTIFIEDTM -palvelimella tai USB-laitteessa) Elokuvatiedostojen katselu (DLNA CERTIFIEDTM -palvelimella tai USB-laitteessa) Musiikkitiedostojen toisto (DLNA CERTIFIEDTM -palvelimella tai USB-laitteessa) Muut ominaisuudet Näppäinlukko Ajastimet.

18 ...50 Ohjelma-ajastimet vain digitaali Päälle Uniajastin Energiansäästöasetukset..

19 51 Automaattinen virran katkaisu..51 Ei signaalia Virran sammutus Digitaalinen ruutuinformaatio ja ohjelmaopas Tietoja...52 Opas...53 Lajin valinta ja haku...

20 .53 Digitaaliset asetukset lapsilukko Lapsilukon PIN-asetus 54 Lapsilukkoaset..54 Verkkolukitus Digitaaliset asetukset Kanavavaihtoehdot...

21 55 Suosikkikanavien valitseminen..55 Suosikkikanavaluettelot Kanavien ohitus..uselektroniikkatuotteiden käsittelyssä. Jotkin tiedot eivät ehkä koske juuri ostamiasi laitteita. ÄLÄ POISTA MITÄÄN KIINTEITÄ KANSIA, SILLÄ NIIDEN ALLA ON VAARALLISIA JÄNNITTEISIÄ VIRTAPIIRIN OSIA. VIRTAPISTOKETTA KÄYTETÄÄN VIRRAN KATKAISULAITTEENA, JOTEN SIIHEN ON PÄÄSTÄVÄ HELPOSTI KÄSIKSI. Älä ÄLÄ tuki laitteen ilmastointiaukkoja millään esineillä, kuten sanomalehdillä, pöytäliinoilla tai verhoilla. Ylikuumeneminen vahingoittaa laitetta ja lyhentää sen käyttöikää. Ilmankierto Jätä television ympärille yli 10 cm tyhjää tilaa riittävän ilmanvaihdon varmistamiseksi. Näin estetään ylikuumeneminen ja television vioittuminen. Myös pölyisiä tiloja tulee välttää. ÄLÄ tiputa tai roiskuta nesteitä sähkstä kirkkaan auringonvalon pääsy näytölle vetämällä verhot tai sulkemalla kaihtimet. Sijoita TV tukevalle, suoralle pinnalle, joka kantaa TV:n painon. Vammojen välttämiseksi ja laitteen vakauden säilyttämiseksi kiinnitä TV tasaiselle pinnalle hihnalla, jos se on asennettu, tai seinään narulla P-kiinnittimien avulla. Muuten kiinnitä TV tasaiselle pinnalle käyttämällä toimitukseen kuuluvaa kiinnitysruuvia. Nestekidenäyttöpaneelit on valmistettu erittäin korkeatasoisella tarkkuustekniikalla, mutta joskus näytöstä saattaa puuttua kuvaelementtejä tai siinä voi näkyä kirkkaita täpliä. Tämä ei ole merkki laiteviasta. Varmista, että televisio sijaitsee paikassa, jossa sitä ei voi tönäistä ja jossa esineet eivät osu siihen, sillä paine särkee kuvaruudun tai vaurioittaa sitä. Huolehdi myös siitä, että kotelon rakoihin tai aukkoihin ei voida työntää pieniä esineitä. Näytön ja kotelon puhdistus... Sammuta ensin virta ja pyyhi sitten näyttö sekä kotelo kuivalla ja pehmeällä liinalla. Emme suosittele kiillotusaineiden tai liuottimien käyttöä näytön tai kotelon puhdistamiseen, sillä ne saattavat vahingoittaa laitetta. Kiinnityshihna Kiinnityshihna Vahva nyöri (mahdollisimman lyhyt) Jalustan kiinnitin `P'-kiinnitin Ruuvi (mukana) Suomi Jalustan tyyli vaihtelee mallin mukaan Seinätelinettä käytettäessä Käytä seinätelinettä, joka on sopiva LCD-television koolle ja painolle. Asennukseen vaaditaan kaksi henkilöä. Käytä muun valmistajan seinätelineen asentamiseen VÄLIKAPPALEITA (vakiovaruste) Irrota ja poista mahdolliset johdot ja/tai muut komponenttiliittimet television takaa. Aseta varovasti laitteen etupuoli alaspäin tasaiselle, pehmustetulle pinnalle, kuten viltille tai peitolle. Noudata seinätelineen mukana toimitettuja ohjeita. Ennen kuin jatkat, varmista, että sopiva(t) teline(et) on kiinnitetty seinään ja television taakse seinätelineen mukana toimitettujen ohjeiden mukaisesti. Käyttöoppaasi. TOSHIBA TL868

22 Aseta mukana toimitetut välikappaleet telineen ja television takaosan väliin. Käytä aina mukana toimitettuja tai seinätelineen valmistajan suosittelemia ruuveja. 3 Ruuvi Seinäteline Välikappale (vakiovaruste) 2832mm Television takapaneeli M6 (32TL) M8 (40TL ja 46TL) Jalustan irrottaminen: 1 Aseta varovasti laitteen etupuoli alaspäin tasaiselle, pehmustetulle pinnalle, kuten viltille tai peitolle. Jätä jalusta työntymään reunan yli. HUOMAA: Jalustaa irrotettaessa on oltava erityisen huolellinen, jotta LCDpaneeli ei vahingoittuisi. 2 Irrota neljä ruuvia. Neljä ruuvia 4 5 Kun olet irrottanut kaikki neljä ruuvia, jotka pitävät jalkajalustan paikallaan, irrota jalkajalusta TV:stä liu'uttamalla sitä poispäin TV:stä. Aseta neljä välikappaletta (vakiovaruste). HUOMIO: Ruuvien paksuus ja pituus vaihtelevat seinäkannattimen mallin mukaan. Muiden kuin määritettyjen ruuvien käytön seurauksena televisio saattaa vaurioitua sisäisesti, se saattaa pudota jne. 5 TV:N ASENNUS 3D-lasien käyttö (ei toimiteta) 3D-kuvien katseluun liittyviä varoituksia Jotkut käyttäjät voivat saada kohtauksia tai menettää tajuntansa altistuessaan tietynlaisille 3D-televisiokuvan tai -videopelien vilkkuville kuville tai valoille. Henkilöiden, jotka ovat kokeneet kohtauksia, tiedottomuutta tai muita epilepsiaan liittyviä oireita tai joiden suvussa esiintyy epilepsiaa, tulisi keskustella lääkärin kanssa ennen 3D-toiminnon käyttöä. Vältä 3D-toiminnon käyttöä alkoholin vaikutuksen alaisena. Jos olet sairas tai tunnet olosi huonoksi, vältä 3D-kuvien katselua ja keskustele tarvittaessa terveydenhuollon asiantuntijan kanssa. Jos havaitset seuraavia oireita 3D-videokuvaa katsellessasi, lopeta katselu ja keskustele terveydenhuollon asiantuntijan kanssa: kouristukset, silmien tai lihasten nytkähtely, tajuttomuus, näön muutokset, tahdottomat liikkeet, suuntavaiston heikkeneminen, silmien rasittuminen, pahoinvointi/oksentelu, huimaus, päänsärky. Jos 3D-videokuvien katselu aiheuttaa silmissä väsymystä tai epämukavuutta, poista 3D-lasit päästä ja jatka käyttöä vasta kun oireet ovat hävinneet. 3Dkuvien katselu voi aiheuttaa huimausta ja/tai suuntavaiston heikkenemistä joissakin käyttäjissä. Älä sijoita televisiota avointen portaikkojen, parvekkeiden tai johtojen läheisyyteen. Älä myöskään istu lähellä helposti rikkoutuvia esineitä. Käytä 3D-laseja aina katsoessasi 3D-kuvia. 3D-kuvien katselu ilman 3Dlaseja voi rasittaa silmiä. Käytä ohjeissa määrättyjä 3D-laseja. Kun katsot 3D-kuvia, älä käytä 3D-laseja vinosti äläkä mene makuulle. Jos katselet kuvia makuulta tai lasien ollessa vinossa, 3D-vaikutelma häviää ja silmät voivat rasittua. Käyttäjän silmien ja 3D-lasien on suositeltavaa olla kuvaruudun tasalla. Jos käytät lääkärin määräämiä silmälaseja tai piilolinssejä, käytä 3Dlaseja niiden päällä. 3D-kuvien katselu ilman asianmukaisia laseja voi rasittaa silmiä. Jos 3D-kuvat näyttävät usein kaksinkertaisilta tai et näe kuvia kolmiulotteisina, lopeta katselu. Jatkuva katselu voi rasittaa silmiä. Koska 3D-kuvien katselu voi mahdollisesti vaikuttaa näön kehittymiseen, katselijoiden tulisi olla vähintään 6-vuotiaita. Lapset ja nuoret ovat alttiimpia 3D-kuvien katseluun liittyville terveysvaikutuksille ja heitä tulee valvoa pitkäaikaisen tauottoman käytön välttämiseksi. Television katselu liian läheltä pitkän aikaa voi rasittaa silmiä. Ihanteellinen katseluetäisyys on vähintään kolme kertaa kuvaruudun korkeus. IR-yhteys Älä estä 3D-lasien IR-tunnistimen ja television välistä yhteyttä asettamalla niiden väliin esineitä. Älä peitä 3D-lasien IR-tunnistinta tarroilla tai etiketeillä. Pidä 3D-lasien IR-tunnistin puhtaana. 3D-lasien käyttö voi häiritä muita infrapunakommunikaatiolaitteita. Muut infrapunakommunikaatiolaitteet voivat aiheuttaa sen, että 3Dlasit eivät toimi oikein. Käytä TV:tä ja 3D-laseja sellaisessa paikassa, jossa ne eivät häiritse muita laitteita tai tuotteita. Television katselu 3D-vaikutus ja kuvanlaatu saattavat vaihdella riippuen sisällön laadusta ja näyttölaitteen ominaisuuksista/ toiminnalllisuudesta/ asetuksista. Jos 3D-lasien lähellä käytetään esimerkiksi matkapuhelinta tai langatonta laitetta, 3D-lasit eivät ehkä toimi oikein. Käytä tuotetta seuraavassa lämpötilassa, jotta 3D-kuvan laatu tai tuotteen luotettavuus eivät kärsi. - 3D-lasit: 0 C - 40 C - TV: 0 C - 35 C Loisteputkivalo saattaa vilkkua valon taajuuden mukaan. Vähennä loisteputkivalon kirkkautta tai käytä toista valoa. (Etenkään lasten ei ole suositeltavaa katsoa televisiota pimeässä huoneessa. ) Käytä 3D-laseja asianmukaisesti, jotta 3D-kuva näkyy oikein. Ota 3D-lasit pois päästä, kun et katso 3D-kuvia laitteella. Muiden laitteiden, kuten tietokoneen, digitaalisen kellon tai laskimen näytön, katselu voi muuten olla vaikeaa. Suomi Liitäntäkaapeli Käytä laadukasta nopeaa HDMI-kaapelia, kun kytket televisioon laitteita, kuten 3D-yhteensopivan BD-soittimen tai tietokoneen. 3Dkuvat eivät ehkä näy käytettäessä tavallista HDMI-kaapelia. Jos 3D-PINluku on unohtunut: Käytä pää-pin-koodia 1276 ja vaihda sitten haluamasi luku. Valitse KÄYTTÄJÄKOHTAISET VALINNAT / 3D asetus-valikosta 3D PIN ja anna PIN. 6 TV:N ASENNUS Huomaa Tämän television digitaalinen vastaanotto toimii vain maissa, jotka on lueteltu ASETUKSET -valikon Maa-osassa. Kaikki television toiminnot eivät ole välttämättä käytettävissä maasta/alueesta riippuen. Ei voida taata, että tällä televisiolla voidaan vastaanottaa tulevia lisäpalveluja tai muutettuja palveluja. Jos 4:3-lähetysten, tekstipalvelujen, kanavalogojen, tietokonenäyttöjen, videopelien, kuvaruutuvalikkojen yms. Käyttöoppaasi. TOSHIBA TL868

23 paikallaan olevat kuvat ovat televisioruudussa pitkään, ne voivat jäädä ruutuun pysyvästi. Tästä syystä on aina suositeltavaa alentaa sekä kirkkauden että kontrastin asetusta. Pitkään jatkunut 4:3-muotoisen kuvan katselu 16:9-kokoisella näytöllä saattaa aiheuttaa kuvan vääristymistä 4:3-alueen reunoilla, mutta vika ei johdu nestekidetelevisiosta eikä kuulu valmistajan myöntämän takuun piiriin. Pysyvän vääristymisen voi välttää käyttämällä säännöllisesti muita kuvakokoja (esim. Super Live -kokoa). RAJOITUSEHTO Toshiba ei missään tapauksessa ole vastuussa menetyksistä ja/tai vahingoista, jos syynä on: i) tulipalo; ii) maanjäristys; iii) vahinko; iv) laitteen tahallinen väärinkäyttö; v) laitteen käyttö epäasianmukaisissa olosuhteissa; vi) menetys/vaurio laitteen ollessa kolmannen osapuolen omistuksessa; vii) vaurio tai menetys omistajan laiminlyötyä käyttöoppaan ohjeita; viii) vaurio tai menetys, joka johtuu laitteen suoranaisesta väärinkäytöstä, tai toimintavika käytettäessä laitetta samanaikaisesti siihen liittyvien laitteiden kanssa; Suomi Toshiba ei myöskään ole korvausvelvollinen mistään välillisistä menetyksistä ja/tai vahingoista, mukaan lukien, mutta niihin rajoittumatta, voittojen menetykset, keskeytykset liiketoiminnassa ja tallennettujen tietojen menetys, oli syynä sitten laitteen normaali toiminta tai väärinkäyttö. 7 TV:N ASENNUS Kaukosäädin Kaukosäätimen yksinkertainen pikaopas 15 Vaihda kanavapaikkaa Vaihda tekstisivuja 16 Pääsy "TOSHIBA PLACES"-pääsivulle Kun verkkoa ei ole yhdistetty, esiin tulee virheviesti Mediasoitin-valikon käyttö 18 Tekstipalvelujen käyttö 19 Avaa analogisten tai digitaalisten kanavien luettelo 20 Ruutuvalikot 21 Näytä digitaalinen näytön ohjelmaopas Suomi Siirry eteenpäin, taaksepäin, vasemmalle tai oikealle 23 Kun haluat selata valikoita, siirrä kohdistinta nuolilla näytössä ylös, alas, vasemmalle tai oikealle. Vahvista valinta OK-näppäimellä 24 Palaa edelliseen valikkoon 25 Poistu valikoista 26 TV-tilassa: Tekstitilassa: r Pysäytyskuva D Analoginen aikanäyttö A B Kun käytät ohjelmaopasta: Z 24 tuntia z +24 tuntia CC 1 sivu cc +1 sivu Piilotetun tekstin näyttö Halutun sivun pitäminen näytössä C Tekstin näyttökoon suurentaminen D Tekstinäytön väliaikainen poisto Toiston aikana: c TOISTO v PYSÄYTYS W/w KESKEYTYS/ASKEL Z OHITUS TAAKSEPÄIN CC SELAUS TAAKSEPÄIN cc SELAUS ETEENPÄIN z OHITUS ETEENPÄIN 27 Väripainikkeet: Tekstin ja interaktiivisen palvelun säätöpainikkeet Paristojen vaihto ja toiminta-alue Päällä/valmiustila Valitse ulkoisten lähteiden tulo Valitse TV-tila Vaihtaminen 2D- ja 3D-tilojen välillä Laajakuvakatselu Poista kaukosäätimen takakansi, jonka alla on paristolokero. Muista asettaa paristot oikein päin. Tässä kaukosäätimessä voidaan käyttää AA (IEC R6, 1,5 V)-paristoja. Älä käytä vanhoja, käytettyjä, uusia tai erityyppisiä paristoja sekaisin. Poista kuluneet paristot välittömästi, jotta paristolokeroon ei vuoda niistä happoja. Hävitä ne tämän oppaan ohjeiden (sivu 67) mukaisesti. Varoitus: Paristoja ei saa altistaa liialliselle (esim. auringonvalosta tai avotulesta aiheutuvalle) kuumuudelle. Kaukosäätimen toimintakyky heikkenee, jos se viedään yli viiden metrin etäisyydelle tai 30 asteen katselukulman ulkopuolelle television keskiosasta. Jos käyttöalue pienenee, paristot on ehkä aika vaihtaa. s Stereo-ohjelmat/kaksikieliset ohjelmat Digitaalinen tekstitys Numeropainikkeet Äänikuvaus päälle/pois 10 Palaa edelliselle kanavalle 11 Muuta TV:n äänenvoimakkuutta 12 Näytä ruudun tiedot Hakemistosivun käyttö tekstitilassa 13 Mykistä TV:n ääni 14 Avaa Pikavalikko 8 TV:N KYTKENTÄ Ulkoisten laitteiden kytkentä Sammuta virta kaikista päävirtakytkimistä ennen ulkoisten laitteiden kytkemistä. Ellei kytkintä ole, irrota virtajohto seinäpistorasiasta. KUVASSA ON MALLI 40TL868. HDMI4-TULO KUULOKE-liitin Virtajohto LAN-portti SCART (EXT 1) HDMI1/2/3-TULOT RGB/PC-TULO DIGITAALIÄÄNI LÄHTÖ (OPTINEN) Antennijohdot Mediatallennin Satelliittilautanen KOMPONENTTIVIDEO/AUDIOTULO VIDEO/AUDIO-TULO (Y/L/R) (EXT 2) Suomi Antennijohdot: Kytke antenni television takapaneelissa olevaan liitäntään. Jos käytät dekooderia ja/tai mediatallenninta, antennijohto on kytkettävä dekooderin ja/tai mediatallentimen kautta televisioon. "F-tyyppi" HDMI (High-Definition Multimedia Interface)-liitäntä on tarkoitettu käytettäväksi DVD-soittimen, dekooderin tai muun digitaalista ääntä ja kuvaa lähettävän laitteen kanssa. Tietoja HDMI-liitäntöjen hyväksyttävistä video- tai PC-signaalimuodoista on sivulla 69. HUOMAA: Vaikka tämä televisio voidaan kytkeä HDMI-laitteisiin, jotkin laitteet eivät välttämättä toimi oikein. LAN-porttia käytetään TV:n kytkemiseen kotiverkkoon. Tämä televisio voi toistaa digitaalista sisältöä, joka on tallennettu DLNA CERTIFIEDTM -tuotteeseen, jossa on palvelintoiminto. Koska television takapaneeliin voidaan kytkeä monia erilaisia ulkoisia laitteita, lisätietoja on katsottava kaikkien näiden laitteiden käyttöoppaista. Jos televisio vaihtaa automaattisesti ulkoiselle laitteelle, palaa television katseluun painamalla halutun ohjelmapaikan painiketta. Palaa ulkoiseen laitteeseen painamalla p / o ja valitsemalla DTV, EXT 1, EXT 2, HDMI 1, HDMI 2, HDMI 3, HDMI 4, PC tai ATV. Jos ulkoisen tulon tila valitaan DTV-tilaa katseltaessa, SCART-liitäntä ei lähetä video-/äänisignaaleja. Satelliittikaapeli: Liitä lautasantenni LNB television SATELLITE ANTENNA -liittimeen. Voit vastaanottaa TV-, radio- interaktiivisia TV- ja teräväpiirtoisia TV-lähetyksiä selkeästi. SCART-johdot:... Käyttöoppaasi. TOSHIBA TL868

24 Kytke mediatallentimen IN/OUT-liitäntä televisioon. Kytke dekooderin TV-liitäntä televisioon. Aseta dekooderi ja mediatallennin valmiustilaan ennen Automaattiviritysviritystä. Phono-liitännät, joiden vieressä on COMPONENT VIDEO INPUT -liitännät, ottavat vastaan L- ja R-audiosignaaleja. Liitettäessä VIDEO/ÄÄNI-laitteita yhdistä niiden johdot Y/L/R-liitäntöihin. Digitaaliseen äänilähtöliitäntään voidaan liittää sopiva surround-äänijärjestelmä. HUOMAA: Tämä lähtö on aina aktiivinen. 9 TV:N KYTKENTÄ HDMI -laitteen yhdistäminen Televisiosi HDMI-tulo vastaanottaa digitaalista ääntä ja pakkaamatonta digitaalista videokuvaa HDMI-laitteesta. Tämä tulo on suunniteltu vastaanottamaan HDCP (High-Bandwidth Digital-Content Protection) -ohjelmamateriaalia digitaalisessa muodossa EIA/CEA-861-Dyhteensopivasta kuluttajaelektroniikkalaitteesta (esimerkiksi digiboksi tai DVD-soitin, jossa on HDMI-lähtö). Jos tarvitset tietoja hyväksytyistä videosignaalimuodoista, katso sivu 69. HUOMAA: Tuettu äänen muoto: lineaarinen PCM, Dolby Digital (AC-3), näytteenottotaajuus 32/44,1/48 khz. HDMI-laitteen kytkeminen Kytke HDMI-johto (A-tyypin liitin) HDMI-liitäntään. Oikean toiminnan takaamiseksi on suositeltavaa käyttää HDMI-johtoa, jossa on HDMI-logo ( ). Jos HDMI-yhteys pystyy näyttötilaan 1080p ja/tai televisiosi pystyy yli 50 Hz:n virkistystaajuuksiin, tarvitset Category 2 -johdon. Tavallinen HDMI/DVI-johto ei ehkä toimi tämän mallin kanssa. HDMI-johto siirtää sekä videokuvan että äänen. Erillisiä analogisia äänijohtoja ei tarvita (katso kuva). television takapaneeli Suomi HDMIjohto HDMI-laite Voit katsoa HDMI-laitteesta tulevaa videokuvaa valitsemalla o-painikkeella HDMI 1-, HDMI 2-, HDMI 3- tai HDMI 4 -tila. 10 TV:N KYTKENTÄ Tietokoneen kytkentä RGB/PC- tai HDMI-kytkennän avulla voit katsoa tietokoneesi näyttökuvaa televisiosta. Tietokoneen liittäminen HDMIpäätteeseen Kun kytket tietokoneen television HDMI-liitäntään, käytä HDMI-DVI-sovitinjohtoa. Jos kytket tietokoneen, jossa on HDMI-liitäntä, käytä HDMI-johtoa (A-tyypin liitin). television takapaneeli Tietokoneen kytkeminen RGB/PC-liitäntään Kun kytket tietokoneen television RGB/PC-liitäntään, käytä analogista RGBtietokonejohtoa (15-nastainen). television takapaneeli 15-nastainen Mini D-sub-liitin Tietokone Tietokone HDMIDVIsovitinjohto Jos tarvitset tietoja hyväksytyistä PC- ja videosignaalimuodoista, katso sivu 69. RGB PC -johto (ei toimiteta) HUOMAA: Kuvan reunat saattavat olla piilossa. Jos liität sellaisen PC-mallin, jonka signaali on yksilöllinen, PC-signaalia ei välttämättä tunnisteta oikein. Suomi Muuntosovitin, jos tarpeen (ei toimiteta) Kun käytät tietokonetta, aseta tietokoneen näyttötarkkuus ennen tietokoneen kytkemistä televisioon. Tietoja hyväksyttävistä PC-signaalimuodoista on sivu 68. Käytä tietokoneen asetustoimintoa parhaan mahdollisen kuvan näyttämiseksi (katso sivu 58). HUOMAA: Joitakin tietokonemalleja ei voi kytkeä tähän televisioon. Sovitinta ei tarvita tietokoneissa, joissa on yhteensopiva 15-nastainen Mini D-sub -liitäntä. DVD-levystä ja sen toistoon käytettävän tietokoneen ominaisuuksista riippuen jotkin kohtaukset saatetaan ohittaa tai et ehkä pysty pysäyttämään kuvaa monikulmakohtausten aikana. Näytön reunoille voi ilmestyä reunukset tai osa kuvasta voi jäädä pimeäksi. Tämä johtuu laitteelle tavanomaisesta kuvan pienentämisestä, se ei ole toimintavika. Jos tietokoneen tulomoodi on valittuna, jotkin television asetukset eivät ole käytettävissä, esimerkiksi Värijärjestelmävalikon ASETUKSET. Eräät PC-tietokonemallit voivat lähettää ainutlaatuisia signaaleja, joita televisio ei ehkä pysty havaitsemaan (katso sivu 68). Jos liität sellaisen PC-mallin, jonka signaali on yksilöllinen, PC-signaalia ei välttämättä tunnisteta oikein. 11 TV:N KYTKENTÄ Kotiverkon kytkentä LANportin avulla Toshiba TV voidaan kytkeä kotiverkkoon. Voit käyttää tätä mullistavaa kodin viihdeverkkojärjestelmää, kun haluat käyttää DLNA CERTIFIEDTM -palvelimella olevia valokuva-, video- ja audiotiedostoja ja toistaa/näyttää ne TV:ssä. HUOMAA: Jos muodostat yhteyden kodin ulkopuolella olevaan jaettuun verkkoon, reitittimen käyttöä suositellaan. Käytä aina DLNA CERTIFIEDTM -tuotteita yksityisverkkoympäristöissä. Yhdistä tämä TV samaan reitittimeen kuin muut DLNA CERTIFIEDTM-tuotteet (palvelin). Jos TV kytketään kotiverkkoon keskittimen tai kytkimen kautta, et ehkä voi käyttää automaattista asennusta, vaan joudut asettamaan verkko-osoitteen manuaalisesti. Katso sivu 39. Jos käytetään reititintä, jossa on sisäänrakennettu DHCP-toiminto, käytä automaattista asennusta. Manuaalinen asennus ei välttämättä toimi. Jos kytket TV:n ja PC:n suoraan, käytä ristiinkytkettyä LAN-kaapelia. TV:n kytkeminen kotiverkkoon Internet-yhteyden avulla - langaton Katso kohta "Langaton asetus" sivulla 37. television takapaneeli TOSHIBA Dual Band WLAN-sovitin Käyttöpiste Langaton LAN-reititin TV:n kytkeminen kotiverkkoon - langallinen television takapaneeli Modeemi Suomi Tietokone Modeemi (jos käytettävissä) Keskittimellä varustettu reititin [1] [2] Palvelin-PC [2] [3] Tämän Dual Band WLAN -sovittimen käyttäminen Jos tätä laitetta käytetään taajuusalueella 5,15-5,35 GHz, sitä voi käyttää vain Tämän laitteen käyttö Norjassa 20 km:n säteellä Ny-Alesundin keskusta on KIELLETTY. Kaapeli- tai puhelinpistoke [2] [1] Koaksiaali- tai puhelinkaapeli (modeemin tyypin mukaan) [2] Standardi LAN-kaapeli [3] ÄLÄ kytke puhelinpistoketta suoraan TV:n LAN-porttiin. 12 TV:N KYTKENTÄ Säädöt ja tuloliitännät Television kyljessä oleviin tuloliitäntöihin voidaan kytkeä monia erilaisia ulkoisia laitteita. Käyttöoppaasi. TOSHIBA TL868

25 Vaikka kaikki tarpeelliset television säädöt tehdään kaukosäätimellä, televisiossa olevia painikkeita voidaan käyttää joihinkin tiettyihin toimintoihin. KUVASSA ON MALLI 40TL868. USB 1 -portti Mediasoitin KORTINLUKIJA Kortinlukija laitetaan salauksenpurkumoduuliin (CAM). Ota yhteyttä palveluntarjoajaasi. CI Plus CAM -ohjelmistopäivitys voi tapahtua automaattisesti. Tällöin Tallennus/Muistutusohjelmointi peruuntuu. Ohjauspaneeli p/o 3D IR -tunnistin Ympäristövalon tunnistin PUNAINEN MERKKIVALO Valmiustila VIHREÄ MERKKIVALO Virta päällä Suomi USB 2 -portti Mediasoitin/Langaton LAN -sovitin valmiina kotiverkkoa varten ORANSSI MERKKIVALO Ohjelma-ajastimen asetus (vain digitaalinen) Kytkeminen päälle Jos PUNAINEN MERKKIVALO ei pala, tarkista, että virtajohto on kytketty virtalähteeseen, ja paina kaukosäätimestä 1. Tähän saattaa kulua hetki. VIHREÄ MERKKIVALO syttyy. Voit laittaa television valmiustilaan painamalla kaukosäätimestä 1. Kun haluat katsella televisiota, paina uudestaan 1. Kuvan tuleminen näkyviin saattaa kestää muutaman sekunnin. Energian säästäminen: Suosittelemme television käyttöä ainoastaan oletusasetuksilla. Oletusasetukset ovat energiaa säästäviä. Jokaisen television energiankulutus putoaa lähes nollaan, kun irrotat päävirtapistokkeen pistorasiasta. Tämä on suositeltavaa, kun televisiota ei käytetä pitkään aikaan, esimerkiksi loman aikana. Näytön kirkkauden pienentäminen vähentää energiankulutusta. Korkea energiatehokkuus pienentää energiankulutusta ja säästää rahaa pienentyneen sähkölaskun muodossa. HUOMAA: Energiankulutus pienenee, kun televisio asetetaan valmiustilaan, mutta tällöin televisio kuluttaa edelleen vähän sähköä. TV:n säädinten ja liitäntöjen käyttö Painamalla! käynnistä tai sammuta TV. Muuta äänenvoimakkuutta painamalla + tai. + ja painikkeet muuttavat äänenvoimakkuutta ylös/alas tehdasasetuksena. Muuta ohjelmapaikkaa painamalla p / o kerran ja painamalla u tai U. Valitse ulkoinen tulo painamalla ja pitämällä alhaalla p / o, kunnes Tulotikkuna tulee näkyviin, ja painamalla u tai U valitse sopiva tulolähde. Mediasoitin-ominaisuus tarjoaa pääsyn porttien USB 1 tai USB 2 kautta kytketyllä USB-muistilaitteella tai verkkolaitteella oleviin valokuva-, elokuva- ja musiikkitiedostoihin. HUOMAA: USB-liitäntä on toiminnoiltaan rajoitteinen, eikä Toshiba ota mitään vastuuta muihin liitettyihin laitteisiin tulleista vaurioista. USB-liitäntää on käytettävä, kun langattoman verkon käyttämiseksi käytetään WLAN-sovitinta "TOSHIBA Dual Band WLAN-sovitin WLM-20U2". TOSHIBA WLAN-laitetta on käytettävä, jotta taataan tämän ominaisuuden oikea toiminta. Tämä ominaisuus on käytettävissä vain, kun käytössä on "TOSHIBA Dual Band WLAN-sovitin". Katso aina tarkat tiedot kytkettävien laitteiden käyttöoppaista. HUOMAA: Interaktiiviset videopelit, joissa ammutaan ruudulla olevaa kohdetta "aseella", eivät ehkä toimi tässä TV:ssä. Valikkojärjestelmän käyttö Näytä valikko painamalla kaukosäätimen MENU-painiketta. Valikko näkyy viiden aiheen luettelona. Kun symboli valitaan painamalla kaukosäätimessä C tai c, sen vaihtoehdot tulevat näkyviin. HUOMAA: Sama valikko näkyy DTV (digitaalinen TV)- ja ATV (analoginen)-tilassa. Jos tietyt asetukset eivät kuitenkaan ole käytettävissä kyseisessä tilassa, ne näytetään harmaina. Voit käyttää sitä selaamalla kaukosäätimen painikkeilla B ja b ylös ja alas ja valitsemalla haluttu asetus painamalla C tai c. 13 TV:N KÄYTÖN ALOITTAMINEN Käynnistyssovellus Ennen TV:n käynnistämistä varmista, että dekooderi/mediasoitin, mikäli käytettävissä, on valmiustilassa. Katso tietoja television asetusten tekemisestä kaukosäätimen painikkeilla sivulta 8. g Paina OK. Jos näyttöön tulee Ant/Kaapeli/Satelliitti, paina B tai b valitaksesi Antenni, Kaapeli tai Satelliitti ja paina OK vahvistukseksi ( ). Ant/Kaapeli/Satelliitti Antenni Kaapeli Satelliitti SEURAAVA Pika-asetus a b c Paina painiketta 1. Näyttöön tulee Menu Language (Valikkokieli)näyttö. Näyttö tulee esiin television ensimmäisellä käynnistyskerralla ja joka kerta, kun Nollaa TV -toimintoa käytetään. Valitse valikon kieli painamalla B b C c ja paina OK. Korosta Maa ja valitse painamalla C tai c. Televisio on nyt asetettu virittämään valitun maan kanavat. Pika-asetus Maa Ensisijainen tekstityskieli Saksa Suomi Saksa Suomi Suomi Jos DVB-C ei ole tuettu alueella, Kaapeli-vaihtoehtoa ei näytetä. Jos valitset vaihtoehdon Antenni tai Kaapeli, noudata vaiheita 811. Jos valitset vaihtoehdon Satelliitti, siirry vaiheeseen 12. Jos valitset Antenni (tai Kaapeli) ja Satelliitti, Satelliittiasetuksetaloitusnäyttö tulee näkyviin automaattisesti, kun Antenni (tai Kaapeli) -haku on valmis ja olet painanut OK. h i Valitse SEURAAVA ja paina OK. Automaattiviritys-aloitusnäyttö tulee näkyviin. Voit valita vaihtoehdon DTV ja ATV, DTV tai ATV, jos saatavana. Valitse sopiva tila nuolella C tai c. Korosta Aloit Haku painamalla B tai b ja paina OK. Televisio alkaa etsiä saatavilla olevia DTV-ja/tai ATV-kanavia. Tilailmaisin osoittaa haun tilan. Anna television suorittaa haku loppuun. Automaattiviritys Edistyminen DTV vir. ATV vir. 3% Odotetaan... Kanava: C7 Suomi Toissijainen tekstityskieli Ensisijainen äänikieli Toissijainen äänikieli HUOMAA: Seuraavat näyttövalikot vaihtelevat hieman valitun maan mukaan. Jos luettelossa ei ole maata, jonka haluat valita, valitse Muut. d löyd. 2 Paina OK, Paikka-näyttö tulee näkyviin. Paikka Käyttääksesi TV:tä esittelyä varten liikkeen näyttelytilassa valitse [Kauppa]. [Koti]-tilaa suositellaan normaalikäyttöön. Koti Kun haku on valmis, televisio valitsee automaattisesti kanavan 1. Automaattiviritys-näytölle ilmestyy löydettyjen palvelujen määrä. HUOMAA: Jos useammalla kanavalla on sama kanavanumero, vahvistusikkuna tulee näkyviin. Käyttöoppaasi. TOSHIBA TL868

26 Paina C tai c valitaksesi haluamasi kanavan. e f Valitse Koti tai Kauppa painamalla C tai c. Valitse normaalia kotikäyttöä varten Koti. Paina OK ja AutoView-näyttö tulee näkyviin. Painamalla C tai c valitse Kyllä tai Ei. AutoView AutoView-tila säätää automaattisesti kuva-asetukset ympäristön valaistusolosuhteisiin sopiviksi. Haluatko mahdollistaa AutoView-tilan? Ei j Paina C tai c, kun haluat tarkastella DTV-(digitaalinen kanava) tai ATV (analoginen kanava)-luetteloita. 14 TV:N KÄYTÖN ALOITTAMINEN k Painamalla B tai b selaa luetteloa ja valitse kanava ja painamalla OK katsele. ATV-tilassa eräillä alueilla sama kanava saattaa näkyä kahdella eri taajuudella. Kuva ei välttämättä ole terävä tai signaali voi olla heikko, joten kanavien järjestystä voidaan muuttaa ATV Manuaalinen Viritys -toiminnolla. MUISTA: PainaTV milloin tahansa, kun haluat vaihtaa ATV- ja DTVtilojen (DTV Ant TV/Radio/Teksti, DTV Cable TV/Radio/Teksti, DTV Sat TV/ Radio/Teksti jos käytettävissä) välillä. HUOMAA: Aika asetetaan automaattisesti lähetyksessä, mutta sitä voidaan siirtää eteen- tai taaksepäin DTV Asetuks. -näytön Paikallisen ajan asetus -toiminnolla. Jos satelliittiantenni ei ole liikutettavissa, Sijoitus-näyttö ei tule näkyviin. Säädä antennin asentoa käsin niin, että signaalin voimakkuus on mahdollisimman suuri. Korosta Tehty ja paina OK. n Jos vastaanoton testaus onnistuu, Automaattiviritys-aloitusnäyttö tulee esiin. Automaattiviritys - Satelliitti Aloit Haku Satelliitti Hakuvaihtoehto ASTRA(19.2 E) Vapaasti katsottavat l Valitse SEURAAVA ja paina OK. Satelliittiasetukset-näyttö tulee esiin. Tässä ikkunassa voit lisätä satelliitteja, jotka haluat virittää, ja määrittää kunkin yksityiskohtaiset asetukset erikseen. (katso "Satelliittiasetukset", sivu 16) Satelliittiasetukset Vaihda tyyppiä LNB-virta Ei Mitään Päälle Voit valita Hakuvaihtoehto-asetukseksi Vapaasti katsottavat tai Kaikki. o Laut 1 Korosta Aloit Haku painamalla B tai b ja paina OK. Televisio alkaa etsiä saatavilla olevia DVB-S-kanavia. Tilailmaisin osoittaa haun tilan. Suomi No Satelliitti ASTRA 19.2 E LNB 1 Kun haku on päättynyt, Automaattiviritys tulokset -näyttöön ilmestyy löydettyjen palvelujen lukumäärä. p Vastaanotin : 1/83 (10743 MHz) Lautasantennityyppi : Kiinteä Ala LOF (MHz) : 9600 Ylä LOF (MHz) : Painamalla B tai b selaa luetteloa ja valitse kanava ja painamalla OK katsele. HUOMAA Tehty Myös Pika-asetus-valikkoa voidaan käyttää milloin tahansa ASETUKSET-valikosta. Korosta Tehty ja paina OK. m Jos lautasantenni on liikkuva, seuraava Sijoitus -näyttö tulee esiin. Sijoitus Satelliitti : ASTRA 19.2 E Vastaanotin Mene sijaintiin 0 Mene tallennettuun sijaintiin Askelkoko Sijoitus W 1 E 1/83 (10743 MHz H) Ant/Kaapeli/Satelliitti (jos käytettävissä) Tästä valikosta voit asettaa RF-tuloasetuksen. a b Painamalla MENU / C c korosta ASETUKSET-kuvake. Painamalla b valitse Ant/Kaapeli/Satelliitti ja painamalla C tai c valitse Antenni, Kaapeli tai Satelliitti. HUOMAA: Kun Ant/Kaapeli/Satelliitti -asetusta yritetään muuttaa, esiin tulee varoitusviesti, sitten PIN-koodin syöttö (jos PIN-koodi on asetettu) ja kehotus suorittaa Automaattiviritys. Tallenna sijainti Signaalitaso 30% Korosta Sijoitus painamalla B tai b ja etsi sitten painamalla C tai c antennin asento, jossa signaalin voimakkuus on suurin. Korosta Tallenna sijainti painamalla B tai b ja tallenna antennin asento painamalla OK. Toista tarvittaessa vaiheet 12 ja 13 seuraavaa satelliittia varten. 15 TV:N KÄYTÖN ALOITTAMINEN c Kun Ant/Kaapeli/Satelliitti -asetuksena on Kaapeli, seuraavat asetusvaihtoehdot ovat käytettävissä Automaattiviritys-näytössä. Valitse kohde painamalla B tai b valitse haluamasi vaihtoehto painamalla C tai c. Automaattiviritys Viritystila Aloit Haku DTV Operaattorin valinta Hakutyyppi Aloitustaajuus Lopputaajuus Modulaatio Symbolinopeus Verkko ID Muut Pikahaku Automaattinen Automaattinen Automaattinen Automaattinen Automaattinen DTV ja ATV Satelliittiasetukset Järjestelmän asetus-valikosta voit lisätä haluamasi satelliitit ja määrittää kutakin varten omat asetukset. Satelliitin lisääminen: a b Painamalla MENU / C c korosta ASETUKSET-kuvake. Painamalla b valitse Satelliittiasetukset ja paina OK. Satelliittiasetukset Vaihda tyyppiä LNB-virta Ei Mitään Päälle No Satelliitti ASTRA 19.2 E Laut 1 LNB 1 Kohteita DTV Hakutyyppi ja DTV Modulaatio lukuun ottamatta, kaikilla seuraavilla kohteilla on 2 toimintatilaa. Ensimmäinen on Automaattinen, jossa järjestelmä esivalitsee kunkin kohteen arvot. Toinen on Tulo-tila, jossa voidaan syöttää yksi arvo esivalitun arvon tilalle. Jos mitään kanavaa ei ole viritetty ja valitaan Tulo-tila, näytetään järjestelmän oletusarvo. Jos kanava on kuitenkin viritetty, kun tätä kohdetta käytetään, nykyisen kanavan arvo näytetään. Vastaanotin : 1/83 (10743 MHz) Lautasantennityyppi : Kiinteä Alhainen LOF (MHz) : 9600 Korkea LOF (MHz) : Suomi Tehty Operaattorin valinta: Voit valita kaapelioperaattorin riippuen asettamastasi Maasta. c d a b c Korosta uusi rivi lisättävää satelliittia varten painamalla b ja paina OK. Paina b, kunnes haluamasi satelliitti tulee näkyviin, ja paina sitten OK. DTV Hakutyyppi: Tämä kohde määrittää, suoritetaanko Pikahaku vai Täysi haku. Pikahaku on yksinkertaistettu versio Täysi haku -toiminnosta, ja se on suunniteltu valmistumaan nopeammin. Satelliitin poistaminen: Satelliittiasetuksetvalikossa painamalla B tai b valitse satelliitti, jonka haluat poistaa. Paina PUNAISTA painiketta. Näkyviin tulee vahvistusikkuna. Valitse Kyllä painamalla C tai c ja paina sitten OK. DTV Aloitustaajuus: Tämä asettaa taajuuden, josta haku aloitetaan. DTV Lopputaajuus: Tämä asettaa taajuuden, jojon haku lopetetaan. HUOMAA: Sijaintia numero 1 ei voi poistaa. DTV Modulaatio: QAM-modulaatioasetuksia on viisi. DTV Symbolinopeus: Tämä on haun baudinopeus (KS/s). DTV Verkko ID: Tämä on haussa käytettävä Verkko ID. Tämä kohta näkyy himmeänä, kun DTV Hakutyyppi on "Täysi haku". 16 TV:N KÄYTÖN ALOITTAMINEN Satelliittiasetusten muokkaaminen: Vastaanottimen poistaminen: a b c Korosta Vaihda tyyppiä painamalla Satelliittiasetukset-valikossa a b a b c d e B. Käyttöoppaasi. TOSHIBA TL868

27 Valitse satelliittikytkimen tyypiksi Ei Mitään, ToneBurst, DiSEqC 2way tai DiSEqC 4way painamalla C tai c. Korosta LNB-virta painamalla b ja valitse sitten Päälle tai Pois painamalla C tai c. Korosta poistettava rivi Vastaanottimen asetukset -valikossa painamalla B tai b. Paina PUNAISTA painiketta. Vastaanottimen asetusten muokkaaminen: Korosta haluamasi rivi Vastaanottimen asetukset -valikossa painamalla B tai b ja paina sitten OK. Valitse Taajuus, Polarisaatio, Symbolinopeus tai S/S2 painamalla C tai c ja valitse sitten tarvittaessa haluamasi asetus numeropainikkeilla. Tallenna asetukset painamalla OK. Toista kohdat 13 muilla riveillä. Lopeta muokkaaminen ja palaa Satelliittiasetukset-näyttöön painamalla SINISTÄ painiketta. Voit peruuttaa tehdyt muutokset painamalla VIHREÄÄ painiketta. Voit palauttaa vastaanottimen asetukset alkuperäisiksi oletusasetuksiksi painamalla KELTAISTA painiketta. Vastaanottimen lisääminen: a Korosta haluamasi rivi Satelliittiasetukset-valikossa painamalla B tai b ja paina sitten OK. 1 ASTRA 19.2 E 1 1 b Paina VIHREÄÄ painiketta. Näkyviin tulee Vastaanottimen asetukset -näyttö. Vastaanottimen asetukset Taajuus Polarisaatio Symbolinopeus S/S2 S H H V V H V H V S S S S S S S Suomi Lautasantennintyypin valitseminen: a b Satelliittiasetukset-valikossa painamalla B tai b valitse haluamasi satelliitin rivi ja paina OK. Korosta Laut painamalla C tai c ja paina VIHREÄÄ painiketta. Lautasantennin asetukset Laut : 1 Lautasantennityyppi Kiinteä c Korosta uusi rivi painamalla B. Vastaanottimen asetukset Taajuus Polarisaatio Symbolinopeus S/S2 S V H V H V H V S S S S S S c Valitse Lautasantennityyppi painamalla C tai c. Voit valita Lautasantennityyppi -asetukseksi Liikuteltava tai Kiinteä. d Paina OK H 0 S e Muokkaa parametreja tarvittavalla tavalla ja paina OK H S2 17 TV:N KÄYTÖN ALOITTAMINEN LNB-asetukset valitseminen: c a b Satelliittiasetukset-valikossa painamalla B tai b valitse haluamasi satelliitin rivi ja paina OK. Korosta LNB painamalla C tai c ja paina VIHREÄÄ painiketta. LNB-asetukset LNB : 1 Ala LOF Ylä LOF DTV/ATV-viritys: Näkyviin tulee varoitusilmoitus, joka kertoo, että kaikki aikaisemmat kanavat ja asetukset poistetaan. Automaattiviritys Aikaisemmat asetukset menetetään! Paina EXIT, jos et halua muuttaa. Viritystila DTV ja ATV Aloit Haku c Valitse Ala LOF tai Ylä LOF painamalla B tai b ja anna tarvittavat taajuudet. Valitse painamalla C tai c DTV ja ATV, DTV tai ATV, jos käytettävissä. korosta sitten Aloit Haku ja paina OK, niin Automaattiviritys jatkuu. HUOMAA: Jos ASETUKSET-valikon Maa-kenttään on valittu "Muut" ja valitaan muu viritystila kuin "DTV", valitse optimaalinen ATVlähetysjärjestelmä (B/G, I, D/K tai L). Laite etsii kaikki saatavilla olevat DTV- ja/tai ATV-palvelut. Anna television suorittaa haku loppuun. Kun haku on päättynyt, löydetyt palvelut näkyvät Automaattiviritysnäytössä. Satelliittiviritys: Automaattiviritys HUOMAA: Kun uusia palveluita lähetetään, televisio on viritettävä uudelleen, jotta niitä voidaan katsella. Automaattiviritys virittää television kokonaan uudelleen. Sillä voidaan myös päivittää kanavaluettelo. Automaattiviritys kannattaa tehdä säännöllisesti, jotta kaikki uudet palvelut saadaan lisättyä. Kaikki nykyisen kanavat ja asetukset, esimerkiksi lukitut kanavat, häviävät. Suomi a b Painamalla MENU / C c korosta ASETUKSET-kuvake. Painamalla b valitse Automaattiviritys ja paina OK. Näkyviin tulee varoitusilmoitus, joka kertoo, että kaikki aikaisemmat kanavat ja asetukset poistetaan. Automaattiviritys ASETUKSET Valikkokieli Maa Ant/Kaapeli/Satelliitti Satelliittiasetukset Automaattiviritys ATV Manuaalinen Viritys DTV Manuaalinen Viritys DTV Asetuks. Englanti Saksa Aikaisemmat asetukset menetetään! Paina EXIT, jos et halua muuttaa. Aloit Haku Satelliitti Etsintävaihtoehto Kaikki Vapaasti katsottavat Korosta Satelliitti painamalla B tai b ja valitse sitten haluamasi satelliitti (No.1 SatNo.4 Sat tai Kaikki) painamalla C tai c. Voit valita Etsintävaihtoehtoasetukseksi Vapaasti katsottavat tai Kaikki. Korosta Aloit Haku ja jatka Automaattiviritys-toimintoa painamalla OK. Kun haku on päättynyt, löydetyt palvelut näkyvät Automaattiviritysnäytössä. d Painamalla B tai b selaa luetteloa ja valitse kanava ja painamalla OK katsele. 18 TV:N KÄYTÖN ALOITTAMINEN ATV Manuaalinen Viritys Viritys Televisio voidaan virittää manuaalisesti käyttäen ATV Manuaalinen Viritys -valintaa. Ominaisuutta voidaan käyttää esimerkiksi silloin, jos televisiota ei voida kytkeä mediatallentimeen/dekooderiin SCART-johdolla tai jos haluttaa muu asema, jonka Järjestelmä ei ole sama. Siirry näytössä painamalla C ja c ja valitse jokin ATV Manuaalinen Viritys -vaihtoehdoista. Säädä sitten asetuksia painamalla B tai b. ATV Manuaalinen Viritys Järjestelmä 1 I A C 2 0 VCR a ASETUKSET-valikossa painamalla b valitse ATV Manuaalinen Viritys ja paina OK. ASETUKSET Valikkokieli Maa Ant/Kaapeli/Satelliitti Satelliittiasetukset Automaattiviritys ATV Manuaalinen Viritys DTV Manuaalinen Viritys DTV Asetuks. Englanti Saksa b Käyttämällä B tai b valitse haluttu sijainti. Ehdotamme Sij. 0 mediatallentimelle. ATV Manuaalinen Viritys Sij. Kanava 1 C Sijainti Numero, joka valitaan kaukosäätimestä kanavan virittämiseksi. Järjestelmä Aluekohtainen. Värijärjestelmä Tehdasasetus on Auto, jota ei saa muuttaa, ellei ongelmia ilmene, kuten NTSCtulossa ulkoisesta lähteestä. Ohit Aseta valitun kanavan Ohit-asetukseksi Päälle (8) tai Pois ((). Katso sivu 20. Sign. Luokka Kanavan luokitus. Kanava Kanavan numero, jolla asema lähetetään. Etsitään Etsi signaalia ylös- tai alaspäin. Manuaalinen hienoviritys Käytetään vain häiriöiden tai heikon signaalin ilmentyessä. Katso sivua 63. Asema Aseman tunnus. Näppäile enintään seitsemän merkkiä käyttäen painikkeita B b ja C c. Asema S10 C7 S40 C22 C25 C28 C30 Suomi 4 Eri Kanava-numeroita saatetaan näyttää. Käyttöoppaasi. TOSHIBA TL868

28 c d Tee valinta painamalla OK. Jos mediatallentimelle valittu kanava on asetettu ohitettavaksi, ohitus täytyy poistaa ennen tallentamista. Painamalla c valitse Järjestelmä ja painamalla B tai b vaihda vaadittaessa. ATV Manuaalinen Viritys Järjestelmä 1 I A C 2 0 e f Valitse Etsitään painamalla c nuolta. Aloita haku painamalla B tai b. Haun symboli vilkkuu. ATV Manuaalinen Viritys Etsitään 1 I A C 2 0 Kanavapaikan määrittäminen televisiossa dekooderille ja mediatallentimelle: käynnistä dekooderi, aseta elokuva mediatallentimeen, paina PLAY ja viritä asema sitten manuaalisesti. 19 TV:N KÄYTÖN ALOITTAMINEN g h Jokainen signaali näkyy televisiossa. Jos se ei ole mediatallentimen signaali, käynnistä haku uudelleen painamalla B tai b. Kun mediatallentimen signaali on löytynyt, siirry Asema-kohtaan painamalla c. Syötä haluamasi merkit painamalla B, b, C ja c, esim. VCR. ATV Manuaalinen Viritys Asema 1 I A C 2 0 VCR d Ota Ohit käyttöön painamalla B tai b. Paina OK. 8 näytössä osoittaa ohitettavan sijainnin. ATV Manuaalinen Viritys Ohit: Päälle 1 I A C 2 0 e Paina BACK ja toista toimenpide vaiheesta 2 eteenpäin tai paina EXIT. Jokainen sijainti täytyy valita yksi kerrallaan. Kun haluat poistaa Ohitominaisuuden käytöstä, toista nämä toimenpiteet kullekin paikalle. Ohitettuja sijainteja ei voida valita painamalla PU tai Pu tai käyttämällä television säätimiä, mutta niitä voidaan yhä valita kaukosäätimen numeropainikkeilla. i j k Tallenna valinta painamalla OK. Toista tämä kullekin viritettävälle sijainnille tai palaa kanavaluetteloon painamalla BACK ja valitse seuraava viritettävä numero. Paina EXIT, kun olet valmis. HUOMAA Voit näppäillä kanavien numerot suoraan, jos tiedät kanavien numerot. Valitse ATV Manuaalinen Viritys -näyttö vaiheessa 3. Syötä Sijaintinumero, Järjestelmä, sitten C vakiokanaville (maanpäälliset), S kaapelikanaville sekä Kanava-numero. Tallenna valinta painamalla OK. Sijaintien järjestely Kanavia voidaan siirtää ja tallentaa haluamiisi sijainteihin. Suomi a b Valitse ASETUKSET-valikosta ATV Manuaalinen Viritys. Kun kanavaluettelo on näytössä, valitse siirrettävä kanava painamalla B tai b ja paina sitten c. ATV Manuaalinen Viritys Sij. Kanava Ohit Jos haluat estää joidenkin kanavien katselun, sijainteja voidaan ohittaa. Asema S10 C7 C40 C22 C2 C25 C28 C30 ABC1 ABC1 a b Valitse ASETUKSET-valikosta ATV Manuaalinen Viritys. Korosta ohitettava sijainti painamalla B tai b ja tee valinta painamalla OK. ATV Manuaalinen Viritys Sij. Kanava 1 C Asema c d S10 C7 S40 C22 C25 C28 C30 ABC1 ABC1 Siirry haluamasi sijainnin kohdalle luettelossa painamalla B tai b. Muut kanavat siirtyvät ja tekevät tilaa sille. Tallenna siirto painamalla C. Toista tämä tarvittaessa ja paina EXIT. c Valitse Ohit painamalla c. 20 TV:N KÄYTÖN ALOITTAMINEN DTV Manuaalinen Viritys HUOMAA: Tämän valikon sisältö vaihtelee valitun DTV-lähteen (Antenni, Kaapeli tai Satelliitti) mukaan. Manuaalinen viritys DVB-C:lle Kun Ant/Kaapeli/Satelliitti -asetuksena on Kaapeli, DTV Manuaalinen Viritys -kohteet ovat seuraavat: Taajuus valitse taajuus, josta haetaan Manuaalinen viritys Tätä toimintoa voivat käyttää huoltoteknikot tai sitä voidaan käyttää suoraan kanavavalintaan, jos monikanava on tiedossa. Modulaatio valitse jokin viidestä QAM-modulaatiovaihtoehdosta Symbolinopeus valitse manuaalisessa haussa käytettävä baudinopeus (KS/s) Korosta Aloit Haku ja paina OK. a Valitse ASETUKSET-valikosta DTV Manuaalinen Viritys ja paina OK. DTV-käsinviritys - Antenni Signaalin Taso Laatu HEIKKO HYVÄ KESKITASO VOIMAKAS Manuaalinen viritys DVB-S:lle Kun Ant/Kaapeli/Satelliitti-asetus on Satelliitti, DTV-käsinviritys -näytössä näkyvät seuraavat asetukset: DTV-käsinviritys - Satelliitti Kanava Taajuus Kaistanleveys Aloit Haku MHz 8MHz Signaalin Taso Laatu HEIKKO HUONO KESKITASO VOIMAKAS Satelliitti Vastaanotin Taajuus Symbolinopeus Polarisaatio Etsintävaihtoehto ASTRA 28.2 E 1/ MHz b c Syötä monikanavanumero numeropainikkeilla tai suurenna tai pienennä numeroa painamalla C tai c. Korosta Aloit Haku ja paina OK. Televisio etsii automaattisesti halutun monikanavan. DTV-käsinviritys - Antenni 0 Uusia kanavia - Yhteensä 6 Uus Sij. Nimi ABC ONE Suomi KS/s H Vapaasti katsottavat Aloit Haku Tyyppi Korosta haluamasi kohta (Satelliitti, Vastaanotin, Taajuus, Symbolinopeus, Polarisaatio tai Etsintävaihtoehto) painamalla B tai b ja valitse sitten haluamasi asetus painamalla C tai c. Korosta Aloit Haku ja paina OK. ABC TWO ABC THREE ABC NEWS 24 ABCi Kun monikanava löytyy, kaikki kanavat, jotka eivät näy kanavalistassa, lisätään siihen, ja kanavainformaatio ruudun yläosassa päivitetään. d Toista vaiheet tarpeen mukaan. Lopeta painamalla EXIT. 21 TV:N KÄYTÖN ALOITTAMINEN DTV Asetuks Kanavat (Antenni/Kaapeli) Kanavien järjestystä voidaan muuttaa omien mieltymysten mukaan. Siirto -- Paina VIHREÄÄ painiketta, niin Siirto-ominaisuus aktivoituu. Painamalla B tai b-painikkeita valitse kanava, jonka haluat siirtää, ja painamalla OK lisää valintamerkki. Jos haluat siirtää useita kanavia kerralla, valitse toinen kanava ja tarkista se samalla tavalla. Toista vaiheet tarpeen mukaan. Kun kaikkiin haluttuihin kanaviin on lisätty valintamerkki, painamalla B- tai b-painiketta aseta kohdistus sijaintiin, johon haluat siirtää kanavat. Kanavat lisätään korostetun kanavan yläpuolelle. Suorita siirto painamalla VIHREÄÄ painiketta. Kanavat Rivinumero 1/10 Sij. Nimi 1 ABC ONE ABC TWO ABC THREE CABC Channel ABC NEWS 24 ABCi AA AC a b Valitse ASETUKSET-valikosta DTV Asetuks. ja paina OK. Valitse Kanavat ja paina OK. DTV Asetuks. Kanavat Tekstitys ja ääni Lapsilukon PIN-asetus LAPSILUKKO Paikallisen ajan asetus Kortinlukija (CI) c Suomi Käytön helpottamiseksi voit hypätä tiettyihin kohtiin luettelossa kahdella eri tavalla. Kanavat Rivinumero 1/10 Sij. Nimi 1 ABC ONE ABC TWO ABC THREE CABC Channel ABC NEWS 24 ABCi AA AC Paikkanro Lajittelu -- Paina KELTAISTA painiketta. Näkyviin tulee vahvistusikkuna. Käyttöoppaasi. TOSHIBA TL868

29 Powered by TCPDF ( Valitse Kyllä painamalla C tai c ja paina OK. Nykyinen kanavajärjestyksesi menetetään. Haluatko jatkaa? Kyllä Rivinumero-hyppäys -- Painamalla numeropainikkeita (0-9) syötä rivinumero, jonka haluat valita, ja paina sitten OK. Nimihyppy -- Hyppää seuraavaan asemanimeen, jolla on eri alkukirjain, painamalla CC tai cc. Tietyn kanavan sijaintinumeroa voidaan myös muuttaa. Anna uusi numero -- Anna korostetulle kanavalle uusi numero painamalla PUNAISTA painiketta. Muokkaa kanavanumeroa numeropainikkeilla ja paina sitten OK. Jos syöttämäsi sijaintinumero on jo olemassa, vahvistusikkuna tulee näkyviin. Sij. -Nimi ABC ONE - 22 TV:N KÄYTÖN ALOITTAMINEN Kanavat (Satelliitti) Sijainnin asetus Voit valita joko Koti- tai Kauppa-tilan. Koti-tilaa suositellaan normaaliin kotikäyttöön. Valitse Kauppa, jos televisiota käytetään esittelytarkoituksiin liikkeessä tms. a b Valitse ASETUKSET-valikosta DTV Asetuks. ja paina OK. Valitse Kanavat ja paina OK. Näkyviin tulee satelliittikanavien luettelo. Kanavat Rivinumero 3/1200 Sij. Asema 1 DDD AB E BBC BB BA AA AC Satelliitti Satelliitti 19.2 E 19.2 E 19.2 E 22.5 E E 22.5 E 25.6 E 25.6 E a b Valitse ASETUKSET -valikosta Paikka. Valitse Koti tai Kauppa painamalla C tai c. Analogisten lähetysten loppuminen Tämä on integroitu digitaalinen televisio, joka voi käyttää sekä digitaalisia että analogisia palveluja. Laitteen elinkaaren aikana on kuitenkin todennäköistä, että analogiset palvelut loppuvat digitaalisten palvelujen tieltä. Analogisten lähetysten loppuminen etenee vaiheittain, ja siitä tiedotetaan lähiympäristössäsi hyvissä ajoin etukäteen. Suosittelemme, että televisio viritetään uudelleen jokaisen siirtymävaiheen jälkeen, jotta olemassa olevia ja uusia digitaalisia palveluita voidaan katsella häiriöttä. c Voit muokata ja lajitella kanavaluetteloasi haluamallasi tavalla. Rivinumero-hyppäys -- Painamalla numeropainikkeita (0-9) syötä rivinumero, jonka haluat valita, ja paina sitten OK. Suomi Aseman kirjain-hyppäys -- Hyppää seuraavaan asemanimeen, jolla on eri alkukirjain, painamalla CC tai cc. Satelliitti-hyppäys -- Siirry seuraavaan kanavaan, joka tulee eri satelliitin kautta, painamalla Z tai z. Anna uusi numero -- Sama kuin antenni- ja kaapelikanavat. Lisätietoja: sivu 22. Siirto -- Sama kuin antenni- ja kaapelikanavat. Lisätietoja: sivu 22. Paikkanro Lajittelu -- Paina KELTAISTA painiketta. Vahvistusikkuna tulee näkyviin. Valitse Kyllä painamalla C tai c ja paina sitten OK. 23 SÄÄDÖT JA OMINAISUUDET Yleiset säädöt Pikavalikko Pikavalikko auttaa käyttämään eräitä vaihtoehtoja nopeasti, kuten Kuvamoodi, Kuvakoko, Henkilökohtainen tila, Lisätiedot, Uniajastin yms. Näytä Pikavalikko painamalla QUICK ja valitse vaihtoehto painamalla B tai b. Pikavalikko Kuvamoodi Kuvakoko 3D-asetukset Lisätiedot Kanavavaihtoehdot Toshiba Places YouTube USB-mediasoitin Verkkomediasoitin Uniajastin Kuuloketaso Langattomat tiedot 50 00:00 AutoView Super live Tila USB-mediasoitin (Valokuvan yksittäinen katselu, Diaesitys) Pikavalikon kohde KUVA ÄÄNI Vaihtoaika Toisto Taustamusiikki Toistolista Uniajastin Kuuloketaso Kuvaus Katso sivu 33. Katso sivu 29. Katso sivu 45. Katso sivu 45. Katso sivu 45. Katso sivu 45. Katso sivu 51. Katso sivu 30 Kanavien valinta Valitse kanava kaukosäätimen numeropainikkeilla. Kanavat voidaan valita myös käyttämällä PU tai Pu. Kun haluat tarkastella näyttötietoja, kuten kanava, tulotila tai stereo-/ monosignaali, paina. Peruuta painamalla painiketta uudelleen. Suomi HUOMAA: Pikavalikko-kohteet vaihtelevat nykyisen tilan mukaan. Ajan näyttö vain analoginen Aikanäyttöominaisuudella nykyinen (tekstipalvelun) aika voidaan näyttää television näytössä. Paina D katseltaessa televisio-ohjelmia, kun haluat nähdä aseman lähettämän kellonajan. Se pysyy näytössä noin 5 sekunnin ajan. HUOMAA: Tämä näyttö ei välttämättä ole käytössä kaikissa tapauksissa. Pikavalikon kohde-esimerkki Tila Kun katsellaan TVohjelmaa tai kuvia ulkoisesta tulosta Yksittäisikkuna tai 3Dyksittäisikkuna Pikavalikon kohde Kuvamoodi Kuvakoko 3D-asetukset Lisätiedot Kanavavaihtoehdot Toshiba Place You Tube USB-mediasoitin Verkkomediasoitin Uniajastin Kuuloketaso Langattomat tiedot Kun käytetään EPG:tä Lajin väri EPG-päivitys/ Peruuta EPG-päivitys Kuvaus Katso sivu 33. Katso sivu 31. Katso sivu 26. Katso sivu 52. Katso sivu 55. Katso sivu 41. Katso sivu 42. Katso sivu 43. Katso sivu 44. Katso sivu 51. Katso sivu 30. Katso sivu 38. Katso sivu 53. Katso sivu 53. Stereo-ohjelmat ja kaksikieliset ohjelmat DTV-kanavat Stereo- tai kaksiäänimonolähetykset: paina s ja valitse asetukset painamalla C tai c. Tilanäyttö Stereo Dual mono Mono Multichannel Painetaan c Stereo S Vasen S Oikea Kaksiääni-1 S Kaksiääni-2 S Kaksiääni Vaihda moniääniraitaisten lähetysten äänikieltä painelemalla s (katso "Äänikieli", sivu 56). ATV-kanavat Kun stereo-ohjelmia tai kaksikielisiä ohjelmia lähetetään, näytössä näkyy sana Stereo tai Kaksiääni joka kerran, kun kanavia vaihdetaan, häviten muutaman sekunnin kuluttua. Jos ohjelmaa ei lähetetä stereona, näytössä näkyy Mono. Stereo... Valitse Stereo tai Mono painamalla s. Kaksikielinen... Kaksikieliset lähetykset ovat harvinaisia. Kun niitä kuitenkin lähetetään, näyttöön tulee Kaksiääni. Valitse halutun ohjelman numero ja jos näyttöön tulee Kaksiääni, valitse Kaksiääni-1, Kaksiääni-2 tai Mono painamalla s. 24 SÄÄDÖT JA OMINAISUUDET 3D-toimintojen käyttäminen Ennen 3D-ohjelmoinnin käyttämistä lue kohdan "3D-lasien käyttö" ohjeet sivu 6 ja toimi niiden mukaisesti. 3D-ohjelmien katseleminen edellyttää seuraavia: TOSHIBA 3D -silmälasit (ei toimiteta) Yhteensopiva 3D-toistolaite tai 3D-lähde 3D-yhteensopiva korkealaatuinen HDMI-johto 3D valinta: Jos vasen ja oikea kuva ovat samanlaisia Puhdas-tilassa, valitse SBS. Jos ylempi ja alempi kuva ovat samanlaisia Puhdas-tilassa, valitse TB. 3D-muodot ovat seuraavat. Käyttöoppaasi. TOSHIBA TL868
