1 Voit lukea suosituksia käyttäjän oppaista, teknisistä ohjeista tai asennusohjeista tuotteelle TOSHIBA TL933. Löydät kysymyksiisi vastaukset TOSHIBA TL933 käyttöoppaasta ( tiedot, ohjearvot, turvallisuusohjeet, koko, lisävarusteet jne.). Yksityiskohtaiset käyttöohjeet ovat käyttäjänoppaassa Käyttöohje TOSHIBA TL933 Käyttöohjeet TOSHIBA TL933 Käyttäjän opas TOSHIBA TL933 Omistajan käsikirja TOSHIBA TL933 Käyttöopas TOSHIBA TL933 Käyttöoppaasi. TOSHIBA TL933

2 Käsikirjan tiivistelmä. 29 3D aloitusviesti -toiminnon määrittäminen D lukko -asetuksen määrittäminen D ajastin -asetuksen määrittäminen Äänenvoimakkuuden säädöt ja äänen mykistys. 31 Kaksiääni 31 Tasapaino

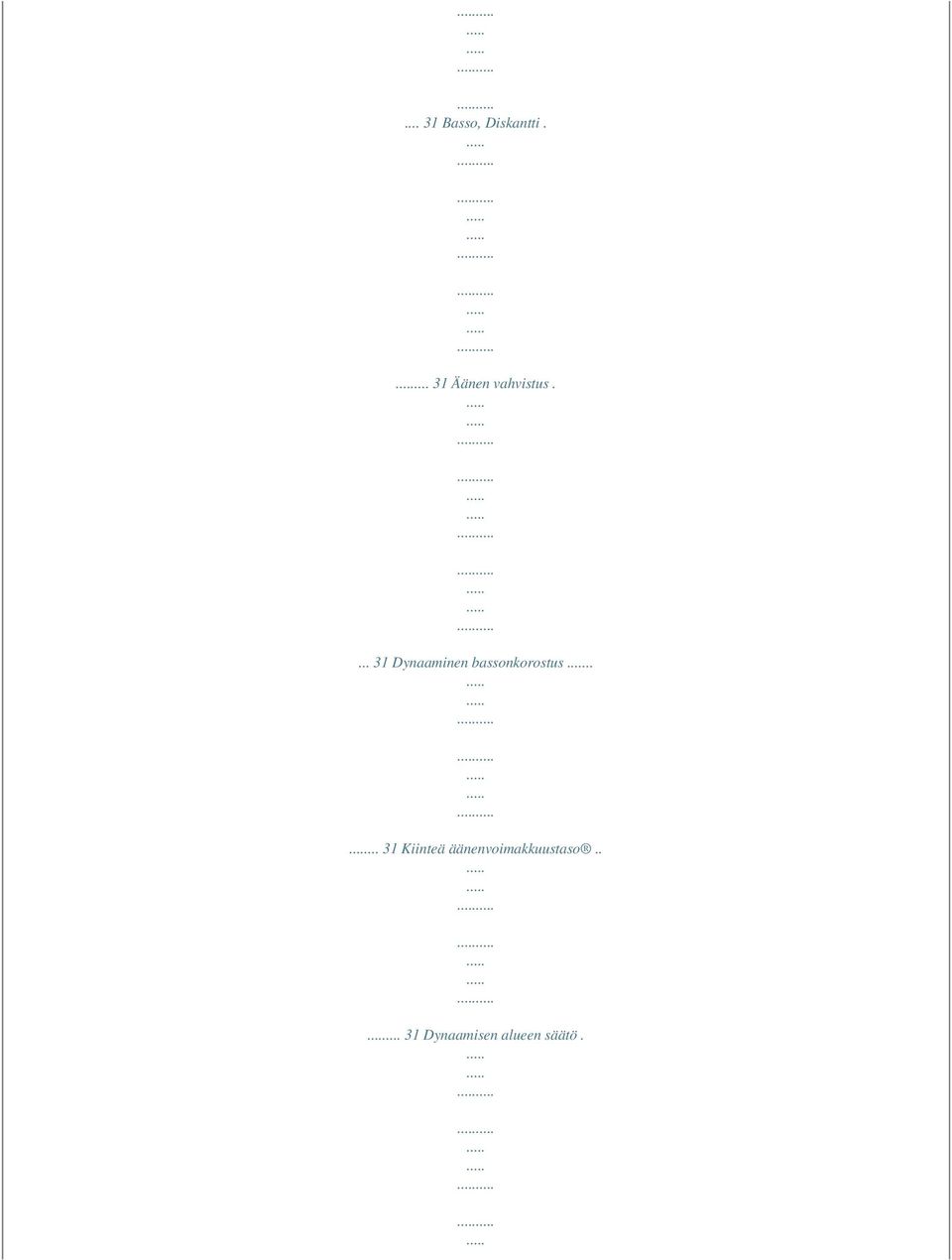

3 Basso, Diskantti Äänen vahvistus Dynaaminen bassonkorostus Kiinteä äänenvoimakkuustaso Dynaamisen alueen säätö.

4 Äänitason poikkeaman korjaus.. 32 TV:n kaiuttimet päälle/pois Kuulokeasetukset.. 32 Äänen kuvaus Laajakuvakatselu Kuvasäädöt...

5 Kuva-tila Kuvan ominaisuudet Noll ColourMaster...

6 35 Perusvärin säätö Värilämpötila Automaattinen kirkkaustunnistin Akt. taustavalonsäätö Mustan/Valkoisen taso..

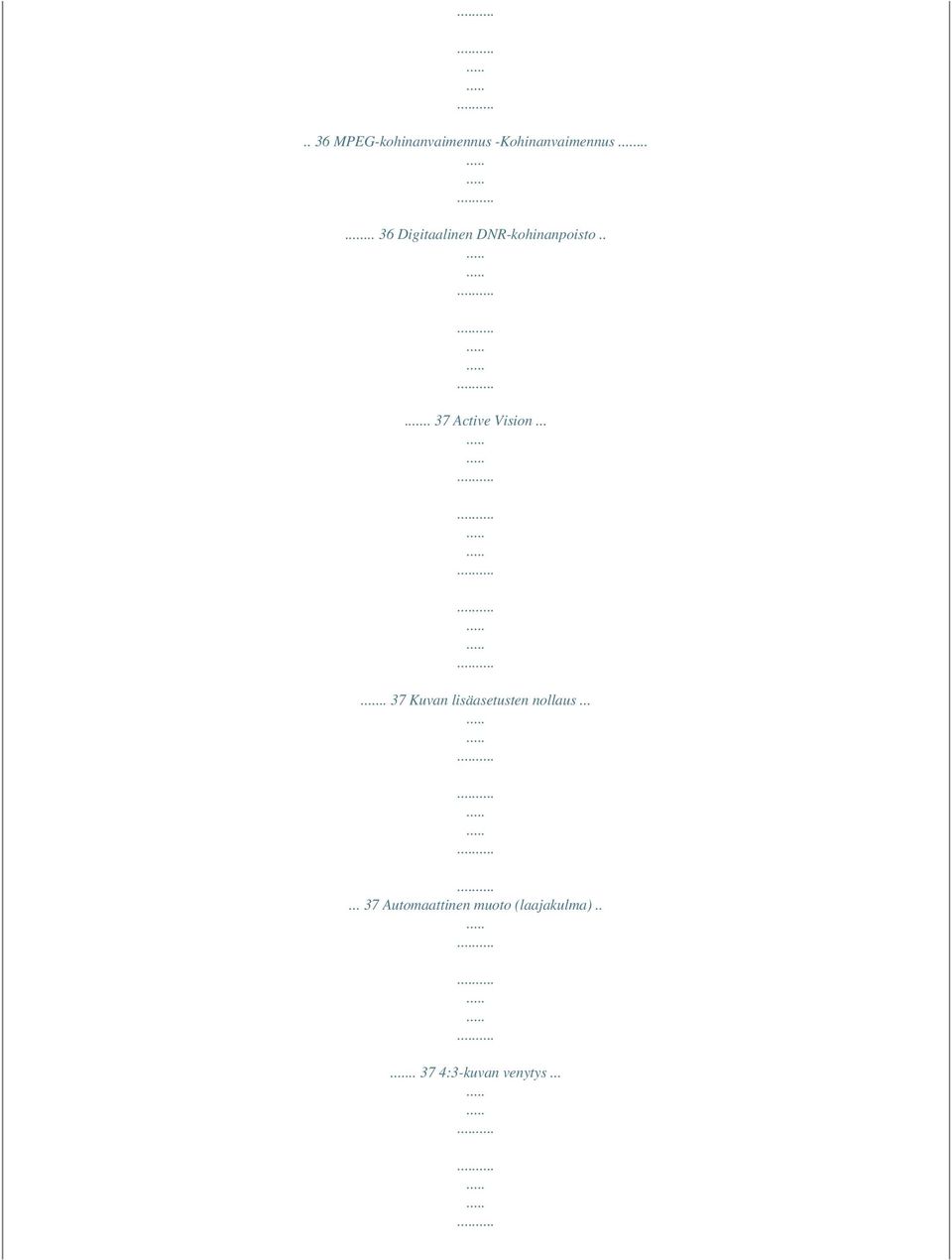

7 .. 36 MPEG-kohinanvaimennus -Kohinanvaimennus Digitaalinen DNR-kohinanpoisto Active Vision Kuvan lisäasetusten nollaus Automaattinen muoto (laajakulma) :3-kuvan venytys...

8 Sininen näyttö.. 37 Kuvan sijainti Pysäytyskuva Kotiverkon käyttäminen.. 38 Verkon asetukset

9 Langaton asetus Lisäverkkoasetukset DNS-asetus.. 42 Verkkoyhteystesti Ohjelmistonäppäimistön käyttö.

10 Verkkolaitteen asetus. 43 Ulkoisen säädön asetus Laitteen nimen asetus Toshiba Places-ominaisuuden käyttö Suomi TV:N KÄYTÖN ALOITTAMINEN Käynnistyssovellus...

11 ..16 Pika-asetus Ant/kaapeli sisään (jos käytettävissä)..18 Automaattiviritys ATV Manuaalinen Viritys..20 Viritys...

12 .20 Ohit Sijaintien järjestely 22 DTV Manuaalinen Viritys..22 Manuaalinen viritys Manuaalinen viritys DVB-C:lle...

13 ...23 DTV Asetuks. 23 Kanavat..23 Valmiustilan kanavapäivitys Sijainnin asetus..

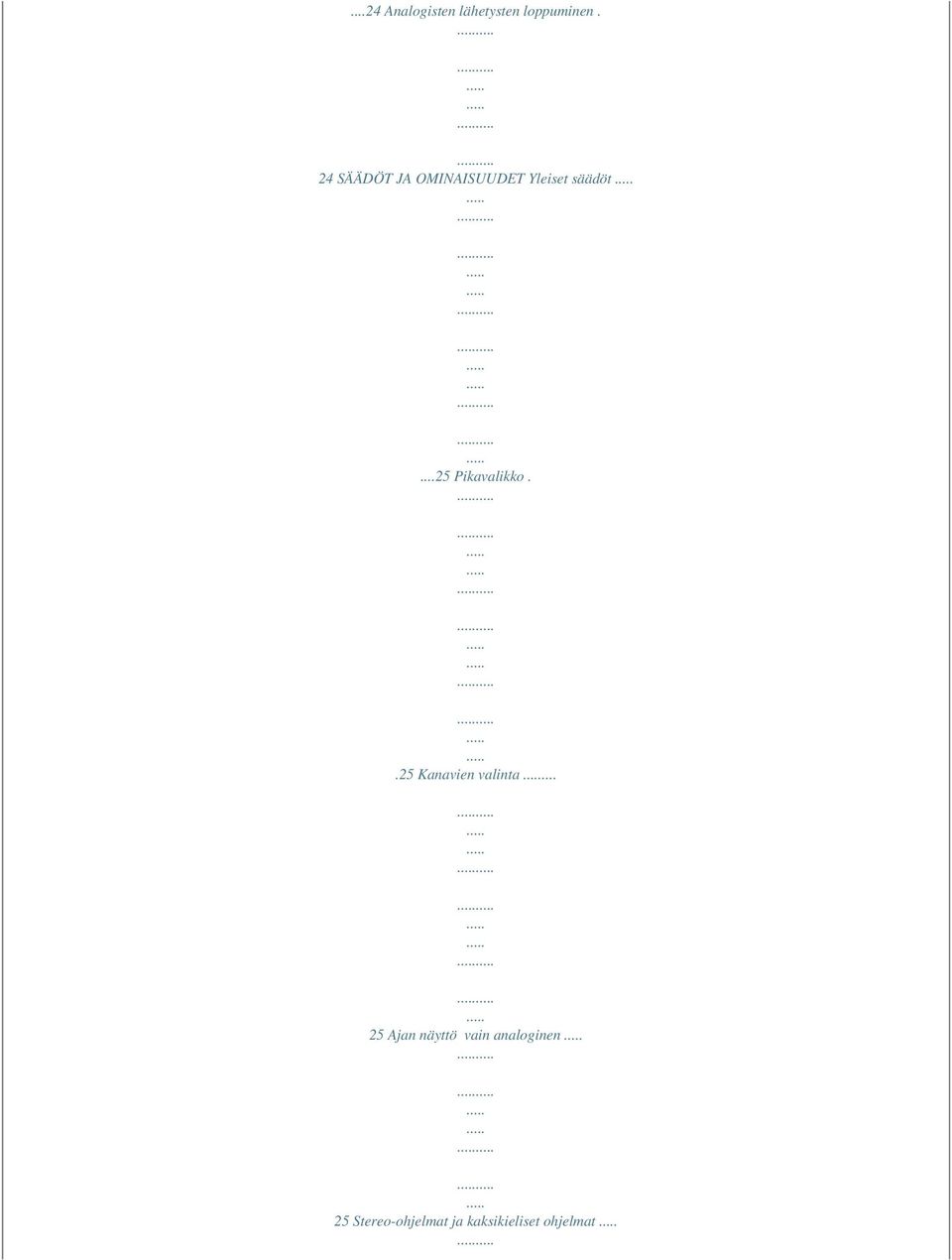

14 ...24 Analogisten lähetysten loppuminen. 24 SÄÄDÖT JA OMINAISUUDET Yleiset säädöt...25 Pikavalikko..25 Kanavien valinta Ajan näyttö vain analoginen 25 Stereo-ohjelmat ja kaksikieliset ohjelmat

15 .25 3D-toimintojen käyttäminen D-lasien käyttö YouTubeTM käyttö...45 Hybrid TV Standardin käyttö (jos saatavilla) Mediasoittimen käyttö...

16 ..46 Perustoiminnot Valokuvatiedostojen katselu (DLNA CERTIFIEDTM -palvelimella tai USB-laitteessa) Elokuvatiedostojen katselu (DLNA CERTIFIEDTM -palvelimella tai USB-laitteessa) Musiikkitiedostojen toisto (DLNA CERTIFIEDTM -palvelimella tai USB-laitteessa) Muut ominaisuudet Näppäinlukko..

17 .53 Ajastimet Ohjelma-ajastimet vain digitaali Päälle ajastin...54 Uniajastin Energiansäästöasetukset..

18 55 Automaattinen virran säästö 55 Ei signaalia Virran sammutus 55 Digitaaliset ruututiedot...55 Tietoja EPG:n (Elektroninen ohjelmaopas) käyttö Lähetysoppaan käytt&oum.

19 REGZA-LINK-tulolähteen valitseminen REGZA-LINK-toiston pikakäynnistys REGZA-LINK-valmiustila REGZA-LINK-yhteensopiva Toshiba-tietokone TEKSTIPALVELUT Tekstipalvelut Tilan valitseminen...

20 .. 67 Tekstitiedot-painike Sivujen selaaminen Automaattinen-toiminnolla 67 Sivujen selaaminen LISTA-valinnalla Säätöpainikkeet ONGELMIEN RATKAISEMINEN Suomi Kysymyksiä ja Vastauksia TIEDOT Lisenssitiedot..

21 .. 72 Tietoja Tekniset tiedot ja lisävarusteet TV:N ASENNUS Turvallisuustoimia Tämä laite on suunniteltu ja valmistettu kansainvälisten turvastandardien mukaisesti, mutta kuten kaikkia sähkölaitteita käsiteltäessä, parhaat tulokset saadaan ja turvallisuus varmistetaan varovaisuutta noudattamalla. Lue seuraavat tiedot, joilla varmistat oman turvallisuutesi. Ne ovat yleistietoutta, josta on apua kaikkien kulutuselektroniikkatuotteiden käsittelyssä. Jotkin tiedot eivät ehkä koske juuri ostamiasi laitteita. ÄLÄ POISTA MITÄÄN KIINTEITÄ KANSIA, SILLÄ NIIDEN ALLA ON VAARALLISIA JÄNNITTEISIÄ VIRTAPIIRIN OSIA. VIRTAPISTOKETTA KÄYTETÄÄN VIRRAN KATKAISULAITTEENA, JOTEN SIIHEN ON PÄÄSTÄVÄ HELPOSTI KÄSIKSI. Älä ÄLÄ tuki laitteen ilmastointiaukkoja millään esineillä, kuten sanomalehdillä, pöytäliinoilla tai verhoilla. Ylikuumeneminen vahingoittaa laitetta ja lyhentää sen käyttöikää. Ilmankierto J&aumE varovainen laitteen lasipaneeleiden tai -ovien kanssa. 4 TV:N ASENNUS Asennus ja tärkeitä tietoja Asennuspaikka Sijoita televisio pois suorasta auringonvalosta ja voimakkaista valoista. Miellyttävään katseluun suositellaan pehmeää, epäsuoraa valaistusta. Estä kirkkaan auringonvalon pääsy näytölle vetämällä verhot tai sulkemalla kaihtimet. Sijoita TV tukevalle, suoralle pinnalle, joka kantaa TV:n painon. Vammojen välttämiseksi ja laitteen vakauden säilyttämiseksi kiinnitä TV tasaiselle pinnalle hihnalla, jos se on asennettu, tai seinään narulla P-kiinnittimien avulla. Muuten kiinnitä TV tasaiselle pinnalle käyttämällä toimitukseen kuuluvaa kiinnitysruuvia. Nestekidenäyttöpaneelit on valmistettu erittäin korkeatasoisella tarkkuustekniikalla, mutta joskus näytöstä saattaa puuttua kuvaelementtejä tai siinä voi näkyä kirkkaita täpliä. Tämä ei ole merkki laiteviasta. Varmista, että televisio sijaitsee paikassa, jossa sitä ei voi tönäistä ja jossa esineet eivät osu siihen, sillä paine särkee kuvaruudun tai vaurioittaa sitä. Huolehdi myös siitä, että kotelon rakoihin tai aukkoihin ei voida työntää pieniä esineitä. Kiinnityshihna Kiinnityshihna Vahva nyöri (mahdollisimman lyhyt) Jalustan kiinnitin `P'-kiinnitin Ruuvi (mukana) Jalustan tyyli vaihtelee mallin mukaan Suomi Vältä kemikaalien (kuten ilmanraikastimien, puhdistusaineiden jne.) käyttöä TV-jalan päällä tai lähellä. Tutkimukset osoittavat, että muoviset osat saattavat heikentyä ja haljeta ajan kuluessa kemikaalisten aineiden ja mekaanisen stressin yhteisvaikutuksen vuoksi (kuten TV:n paino). Näiden ohjeiden noudattamatta jättäminen saattaa johtaa vakaviin vammoihin ja/tai TV:n tai TV-jalan pysyvään vahingoittumiseen. Seinätelinettä käytettäessä Käytä seinätelinettä, joka on sopiva LCD-television koolle ja painolle. Asennukseen vaaditaan kaksi henkilöä. Käytä muun valmistajan seinätelineen asentamiseen VÄLIKAPPALEITA (vakiovaruste). Käyttöoppaasi. TOSHIBA TL933

22 1 2 3 Irrota ja poista mahdolliset johdot ja/tai muut komponenttiliittimet television takaa. Aseta varovasti laitteen etupuoli alaspäin tasaiselle, pehmustetulle pinnalle, kuten viltille tai peitolle. Noudata seinätelineen mukana toimitettuja ohjeita. Ennen kuin jatkat, varmista, että sopiva(t) teline(et) on kiinnitetty seinään ja television taakse seinätelineen mukana toimitettujen ohjeiden mukaisesti. Aseta mukana toimitetut välikappaleet telineen ja television takaosan väliin. Käytä aina mukana toimitettuja tai seinätelineen valmistajan suosittelemia ruuveja. 3 Ruuvi Seinäteline Välikappale (vakiovaruste) 2832mm Television takapaneeli M6 (32TL) M8 (40TL ja 46TL) Jalustan irrottaminen: 1 Aseta varovasti laitteen etupuoli alaspäin tasaiselle, pehmustetulle pinnalle, kuten viltille tai peitolle. Jätä jalusta työntymään reunan yli. HUOMAA: Jalustaa irrotettaessa on oltava erityisen huolellinen, jotta LCDpaneeli ei vahingoittuisi. 2 Irrota neljä ruuvia. Neljä ruuvia 4 5 Kun olet irrottanut kaikki neljä ruuvia, jotka pitävät jalkajalustan paikallaan, irrota jalkajalusta TV:stä liu'uttamalla sitä poispäin TV:stä. Aseta neljä välikappaletta (vakiovaruste). HUOMIO: Ruuvien paksuus ja pituus vaihtelevat seinäkannattimen mallin mukaan. Muiden kuin määritettyjen ruuvien käytön seurauksena televisio saattaa vaurioitua sisäisesti, se saattaa pudota jne. 5 TV:N ASENNUS 3D-lasien käyttö Käytettävissä olevat 3D-lasit: Toshiba FPT-AG02G TL933RB-sarja: toimitetaan TL933 / TL936-sarja: ei toimiteta 3D-toiminto on suunniteltu kotiympäristössä tapahtuvaa yksityistä käyttöä ja viihdettä varten. Huomaa, että 3D-toiminnon kaupallinen käyttö voi johtaa tekijän oikeuksien rikkomiseen. Toshiba pyytää kunnioittamaan kolmansien osapuolien henkistä omaisuutta koskevia omistusoikeuksia. Vältä 3D-toiminnon käyttöä alkoholin vaikutuksen alaisena. Jos olet sairas tai tunnet olosi huonoksi, vältä 3D-kuvien katselua ja keskustele tarvittaessa terveydenhuollon asiantuntijan kanssa. Jos havaitset seuraavia oireita 3Dvideokuvaa katsellessasi, lopeta katselu ja keskustele terveydenhuollon asiantuntijan kanssa: kouristukset, silmien tai lihasten nytkähtely, tajuttomuus, näön muutokset, tahdottomat liikkeet, suuntavaiston heikkeneminen, silmien rasittuminen, pahoinvointi/oksentelu, huimaus, päänsärky. Jos 3D-videokuvien katselu aiheuttaa silmissä väsymystä tai epämukavuutta, poista 3D-lasit päästä ja jatka käyttöä vasta kun oireet ovat hävinneet. 3Dkuvien katselu voi aiheuttaa huimausta ja/tai suuntavaiston heikkenemistä joissakin käyttäjissä. Älä sijoita televisiota avointen portaikkojen, parvekkeiden tai johtojen läheisyyteen. Älä myöskään istu lähellä helposti rikkoutuvia esineitä. Käytä 3D-laseja aina katsoessasi 3D-kuvia. 3D-kuvien katselu ilman 3D-laseja voi rasittaa silmiä. Käytä ohjeissa määrättyjä 3D-laseja. Kun katsot 3D-kuvia, älä käytä 3D-laseja vinosti äläkä mene makuulle. Jos katselet kuvia makuulta tai lasien ollessa vinossa, 3D-vaikutelma häviää ja silmät voivat rasittua. Käyttäjän silmien ja 3D-lasien on suositeltavaa olla kuvaruudun tasalla. Jos käytät lääkärin määräämiä silmälaseja tai piilolinssejä, käytä 3Dlaseja niiden päällä. 3D-kuvien katselu ilman asianmukaisia laseja voi rasittaa silmiä. Jos 3D-kuvat näyttävät usein kaksinkertaisilta tai et näe kuvia kolmiulotteisina, lopeta katselu. Jatkuva katselu voi rasittaa silmiä. Koska 3D-kuvien katselu voi mahdollisesti vaikuttaa näön kehittymiseen, katselijoiden tulisi olla vähintään 6-vuotiaita. Lapset ja nuoret ovat alttiimpia 3D-kuvien katseluun liittyville terveysvaikutuksille ja heitä tulee valvoa pitkäaikaisen tauottoman käytön välttämiseksi. Television katselu liian läheltä pitkän aikaa voi rasittaa silmiä. Ihanteellinen katseluetäisyys on vähintään kolme kertaa kuvaruudun korkeus. 3D-lasien käsittely Älä jätä 3D-laseja tai lisävarusteita pienten lasten ulottuville. Niiden joutuminen henki- tai ruokatorveen voi aiheuttaa tukehtumisen tai vahingoittaa mahan seinämiä. Jos lapsi nielaisee esineen, ota välittömästi yhteyttä lääkäriin. Älä korjaa, muokkaa tai pura 3D-laseja itse. Tämä saattaa aiheuttaa tulipalon tai saatat tulla pahoinvoivaksi 3D-kuvia katsellessasi. Ota 3D-lasien korjausasioissa yhteyttä Toshiban asiakaspalveluun. Älä altista laseja liialliselle kuumuudelle kuten auringonvalolle, tulelle tai vastaavalle. Suomi 3D-laseista Älä käytä 3D-laseja, jos ne eivät toimi oikein tai jos ne ovat rikki. Käytön jatkaminen voi aiheuttaa loukkaantumisen, silmäongelmia tai huonovointisuutta. Älä käytä 3D-laseja, jos ne ovat rikki tai niissä on murtumia. Älä seiso tai kävele 3D-laseja pitäessäsi. Voit menettää tasapainosi ja kaatua tai aiheuttaa muita onnettomuuksia. Älä käytä 3D-laseja muihin tarkoituksiin kuin 3D-ohjelmien katseluun. 3D-laseja ei voi käyttää aurinkolaseina. Älä pudota 3D-laseja, altista niitä paineelle tai astu niiden päälle. Lasiosa voi vaurioitua, mikä voi aiheuttaa vammoja. 3D-lasien altistaminen nesteelle tai kuumuudelle voi vaurioittaa nestekidesuljinta. Lopeta 3D-lasien käyttö, jos nenäsi tai ohimosi alkavat punoittaa tai tunnet kipua tai epämukavuutta. Näitä oireita sekä pahoinvointia voi ilmetä, jos laseja käytetään pitkään. Varo, ettei sormesi jää puristuksiin 3D-lasien saranoiden väliin. 3D-kuvien katseluun liittyviä varoituksia Jotkut käyttäjät voivat saada kohtauksia tai menettää tajuntansa altistuessaan tietynlaisille 3D-televisiokuvan tai -videopelien vilkkuville kuville tai valoille. Henkilöiden, jotka ovat kokeneet kohtauksia, tiedottomuutta tai muita epilepsiaan liittyviä oireita tai joiden suvussa esiintyy epilepsiaa, tulisi keskustella lääkärin kanssa ennen 3Dtoiminnon käyttöä. Käyttöoppaasi. TOSHIBA TL933

23 Jos 3D-PIN-luku on unohtunut: Käytä pää-pin-koodia 1276 ja vaihda sitten haluamasi luku. Valitse Käyttäjäkohtaiset valinnat / 3D-asetukset-valikosta 3D PIN ja anna PIN. 6 TV:N ASENNUS 3D-lasien nestekidesuljinlinssien käsittely Älä altista linssejä suurille voimille. Älä naarmuta linssejä terävillä esineillä. Älä pudota tai taivuta 3D-laseja. IR-yhteys Älä estä 3D-lasien IR-tunnistimen ja television välistä yhteyttä asettamalla niiden väliin esineitä. Älä peitä 3D-lasien IR-tunnistinta tarroilla tai etiketeillä. Pidä 3D-lasien IR-tunnistin puhtaana. 3D-lasien käyttö voi häiritä muita infrapunakommunikaatiolaitteita. Muut infrapunakommunikaatiolaitteet voivat aiheuttaa sen, että 3Dlasit eivät toimi oikein. Käytä televisiota ja 3D-laseja paikassa, jossa ne eivät aiheuta häiriötä muille laitteille tai tuotteille. Käytä tuotetta seuraavassa lämpötilassa, jotta 3D-kuvan laatu tai tuotteen luotettavuus eivät kärsi. 3D-lasit: 0 C - 40 C TV: 0 C - 35 C Loisteputkivalo saattaa vilkkua valon taajuuden mukaan. Vähennä loisteputkivalon kirkkautta tai käytä toista valoa. (Etenkään lasten ei ole suositeltavaa katsoa televisiota pimeässä huoneessa.) Käytä 3D-laseja asianmukaisesti, jotta 3D-kuva näkyy oikein. Ota 3D-lasit pois päästä, kun et katso 3D-kuvia laitteella. Muiden laitteiden, kuten tietokoneen, digitaalisen kellon tai laskimen näytön, katselu voi muuten olla vaikeaa. Liitäntäkaapeli Käytä laadukasta nopeaa HDMI-kaapelia, kun kytket televisioon laitteita, kuten 3D-yhteensopivan BD-soittimen tai tietokoneen. 3Dkuvat eivät ehkä näy käytettäessä tavallista HDMI-kaapelia. Television katselu 3D-vaikutus ja kuvanlaatu saattavat vaihdella riippuen sisällön laadusta ja näyttölaitteen ominaisuuksista/ toiminnalllisuudesta/ asetuksista. Jos 3D-lasien lähellä käytetään esimerkiksi matkapuhelinta tai langatonta laitetta, 3D-lasit eivät ehkä toimi oikein. Suomi Huomaa Tämän television digitaalinen vastaanotto toimii vain maissa, jotka on lueteltu "Järjestelmän asetus" -valikon "Maa" -osassa. Kaikki television toiminnot eivät ole välttämättä käytettävissä maasta/alueesta riippuen. Ei voida taata, että tällä televisiolla voidaan vastaanottaa tulevia lisäpalveluja tai muutettuja palveluja. Jos 4:3-lähetysten, tekstipalvelujen, kanavalogojen, tietokonenäyttöjen, videopelien, kuvaruutuvalikkojen yms. paikallaan olevat kuvat ovat televisioruudussa pitkään, ne voivat jäädä ruutuun pysyvästi. Tästä syystä on aina suositeltavaa alentaa sekä kirkkauden että kontrastin asetusta. Pitkään jatkunut 4:3-muotoisen kuvan katselu 16:9-kokoisella näytöllä saattaa aiheuttaa kuvan vääristymistä 4:3-alueen reunoilla, mutta vika ei johdu nestekidetelevisiosta eikä kuulu valmistajan myöntämän takuun piiriin. Pysyvän vääristymisen voi välttää käyttämällä säännöllisesti muita kuvakokoja (esim. Super Live -kokoa). RAJOITUSEHTO Toshiba ei missään tapauksessa ole vastuussa menetyksistä ja/tai vahingoista, jos syynä on: i) Tulipalo; ii) Maanjäristys; iii) Vahinko; iv) Laitteen tahallinen väärinkäyttö; v) Laitteen käyttö epäasianmukaisissa olosuhteissa; vi) Menetys/vaurio laitteen ollessa kolmannen osapuolen omistuksessa; vii) Vaurio tai menetys omistajan laiminlyötyä käyttöoppaan ohjeita; viii) Vaurio tai menetys, joka johtuu laitteen suoranaisesta väärinkäytöstä, tai toimintavika käytettäessä laitetta samanaikaisesti siihen liittyvien laitteiden kanssa; Toshiba ei myöskään ole korvausvelvollinen mistään välillisistä menetyksistä ja/tai vahingoista, mukaan lukien, mutta niihin rajoittumatta, voittojen menetykset, keskeytykset liiketoiminnassa ja tallennettujen tietojen menetys, oli syynä sitten laitteen normaali toiminta tai väärinkäyttö. 7 TV:N ASENNUS Kaukosäädin Kaukosäätimen yksinkertainen pikaopas 15 Vaihda kanavapaikkaa Vaihda tekstisivuja 16 Pääsy "TOSHIBA PLACES"-pääsivulle Kun verkkoa ei ole yhdistetty, esiin tulee virheviesti Mediasoitin-valikon käyttö 18 Tekstipalvelujen käyttö 19 Avaa analogisten tai digitaalisten kanavien luettelo 20 Ruutuvalikot 21 Näytä digitaalinen näytön ohjelmaopas Suomi Siirry eteenpäin, taaksepäin, vasemmalle tai oikealle 23 Kun haluat selata valikoita, siirrä kohdistinta nuolilla näytössä ylös, alas, vasemmalle tai oikealle. Vahvista valinta OK-näppäimellä 24 Palaa edelliseen valikkoon 25 Valikoista ja sovelluksista poistuminen 26 TV-tilassa: Tekstitilassa: D Analoginen aikanäyttö A B Kun käytät ohjelmaopasta: Z 24 tuntia z +24 tuntia CC 1 sivu cc +1 sivu Piilotetun tekstin näyttö Halutun sivun pitäminen näytössä C Tekstin näyttökoon suurentaminen D Sivun valitseminen katseltaessa tavallista kuvaa Toiston aikana: c TOISTO v PYSÄYTYS W/w KESKEYTYS/ASKEL Z OHITUS TAAKSEPÄIN CC SELAUS TAAKSEPÄIN cc SELAUS ETEENPÄIN z OHITUS ETEENPÄIN 27 Väripainikkeet: Tekstin ja interaktiivisen palvelun säätöpainikkeet 28 Pysäytyskuva CT Ei käytettävissä tälle TV:lle Päällä/valmiustila Valitse ulkoisten lähteiden tulo Valitse TV-tila (DTV Ant/ATV) Vaihtaminen 2D- ja 3D-tilojen välillä Laajakuvakatselu Paristojen vaihto ja toiminta-alue Poista kaukosäätimen takakansi, jonka alla on paristolokero. Muista asettaa paristot oikein päin. Tässä kaukosäätimessä voidaan käyttää AA (IEC R6, 1,5 V)-paristoja. Älä käytä vanhoja, käytettyjä, uusia tai erityyppisiä paristoja sekaisin. Poista kuluneet paristot välittömästi, jotta paristolokeroon ei vuoda niistä happoja. Käyttöoppaasi. TOSHIBA TL933

24 Hävitä ne tämän oppaan ohjeiden (sivu 73) mukaisesti. Varoitus: Paristoja ei saa altistaa liialliselle (esim. auringonvalosta tai avotulesta aiheutuvalle) kuumuudelle. Kaukosäätimen toimintakyky heikkenee, jos se viedään yli viiden metrin etäisyydelle tai 30 asteen katselukulman ulkopuolelle television keskiosasta. Jos käyttöalue pienenee, paristot on ehkä aika vaihtaa. s Stereo-ohjelmat/kaksikieliset ohjelmat Digitaalinen tekstitys tai analogiset tekstityssivut, jos saatavilla Numeropainikkeet Äänikuvaus päälle/pois 10 Palaa edelliselle kanavalle 11 Muuta TV:n äänenvoimakkuutta 12 Näytä ruudun tiedot Hakemistosivun käyttö tekstitilassa 13 Mykistä TV:n ääni 14 Avaa Pikavalikko 8 TV:N KYTKENTÄ Ulkoisten laitteiden kytkentä Sammuta virta kaikista päävirtakytkimistä ennen ulkoisten laitteiden kytkemistä. Ellei kytkintä ole, irrota virtajohto seinäpistorasiasta. KUVASSA ON MALLI 40TL933. HDMI4-TULO KUULOKE-liitin Virtajohto LAN-portti SCART (EXT 1) HDMI1/2/3-TULOT RGB/PC-TULO DIGITAALIÄÄNI LÄHTÖ (OPTINEN) Antennijohdot mediatallennin KOMPONENTTIVIDEO/AUDIO-TULO, VIDEO/AUDIO-TULO (Y/L/R) (EXT 2) Suomi Antennijohdot: Kytke antenni television takapaneelissa olevaan liitäntään. Jos käytät dekooderia ja/tai mediatallenninta, antennijohto on kytkettävä dekooderin ja/tai mediatallentimen kautta televisioon. SCART-johdot: Kytke mediatallentimen IN/OUT-liitäntä televisioon. Kytke dekooderin TV-liitäntä televisioon. Aseta dekooderi ja mediatallennin valmiustilaan ennen Automaattiviritysviritystä. COMPONENT VIDEO INPUT-liitäntöjen RCA-liitännät ottavat vastaan L- ja Raudiosignaaleja. Liitettäessä VIDEO/ÄÄNI-laitteita yhdistä niiden johdot Y/L/R-liitäntöihin. Digitaaliseen äänilähtöliitäntään voidaan liittää sopiva surround-äänijärjestelmä. HUOMAA: Tämä lähtö on aina aktiivinen. HDMI (High-Definition Multimedia Interface)-liitäntä on tarkoitettu käytettäväksi DVD-soittimen, dekooderin tai muun digitaalista ääntä ja kuvaa lähettävän laitteen kanssa. Tietoja HDMI-liitäntöjen hyväksyttävistä video- tai PC-signaalimuodoista on sivulla 75. HUOMAA: Vaikka tämä televisio voidaan kytkeä HDMI-laitteisiin, jotkin laitteet eivät välttämättä toimi oikein. LAN-porttia käytetään TV:n kytkemiseen kotiverkkoon. Tämä televisio voi toistaa digitaalista sisältöä, joka on tallennettu DLNA CERTIFIEDTM -tuotteeseen, jossa on palvelintoiminto. Koska television takapaneeliin voidaan kytkeä monia erilaisia ulkoisia laitteita, lisätietoja on katsottava kaikkien näiden laitteiden käyttöoppaista. Jos televisio vaihtaa automaattisesti ulkoiselle laitteelle, palaa television katseluun painamalla halutun ohjelmapaikan painiketta. Palaa ulkoiseen laitteeseen painamalla o ja valitsemalla TV, EXT 1, EXT 2, HDMI 1, HDMI 2, HDMI 3, HDMI 4 tai PC. Jos ulkoisen tulon tila valitaan DTV-tilaa katseltaessa, SCART-liitäntä ei lähetä video-/äänisignaaleja. 9 TV:N KYTKENTÄ HDMI -laitteen yhdistäminen Televisiosi HDMI-tulo vastaanottaa digitaalista ääntä ja pakkaamatonta digitaalista videokuvaa HDMIlaitteesta. Tämä tulo on suunniteltu vastaanottamaan HDCP (High-Bandwidth Digital-Content Protection) -ohjelmamateriaalia digitaalisessa muodossa EIA/CEA-861-Dyhteensopivasta kuluttajaelektroniikkalaitteesta (esimerkiksi digiboksi tai DVDsoitin, jossa on HDMI-lähtö). Jos tarvitset tietoja hyväksytyistä videosignaalimuodoista, katso sivu 75. HUOMAA: Tuettu äänen muoto: lineaarinen PCM, Dolby Digital (AC-3), näytteenottotaajuus 32/44,1/48 khz. HDMI:n ARC (Audio Return Channel) -ominaisuus Tämä ominaisuus mahdollistaa television äänisignaalin lähettämisen AVvahvistimeen HDMI-kaapelin kautta. Television virittimen tuottaman äänen voi toistaa AV-vahvistimen kautta kytkemättä kaapelia television äänilähtöliitännästä AVvahvistimen äänituloliitäntään. television takapaneeli AV-vahvistin ARC-tuella HDMI-laitteen kytkeminen Kytke HDMI-johto (A-tyypin liitin) HDMIliitäntään. Oikean toiminnan takaamiseksi on suositeltavaa käyttää HDMI-johtoa, jossa on HDMI-logo ( ). Jos HDMI-yhteys pystyy näyttötilaan 1080p ja/tai televisiosi pystyy yli 50 Hz:n virkistystaajuuksiin, tarvitset Category 2 -johdon. Tavallinen HDMI/DVI-johto ei ehkä toimi tämän mallin kanssa. HDMI-johto siirtää sekä videokuvan että äänen. Erillisiä analogisia äänijohtoja ei tarvita (katso kuva). television takapaneeli HDMI-johto Suomi HDMIjohto HDMI-laite Voit katsoa HDMI-laitteesta tulevaa videokuvaa valitsemalla o-painikkeella HDMI 1-, HDMI 2-, HDMI 3- tai HDMI 4 -tila. 10 TV:N KYTKENTÄ REGZA-LINK-kytkentä Voit ohjata kytkettyjen ääni-/videolaitteiden perustoimintoja television kaukosäätimellä, jos kytket REGZA-LINKyhteensopivan AVvahvistimen tai toistolaitteen. Lisätietoja asetuksista ja käytöstä on sivuilla television takapaneeli AV-vahvistin Toistolaite Suomi Toistolaite Yllä esitettyyn asennukseen tarvitaan kolme HDMI-johtoa. HUOMAA: Jos kytketään useita laitteita, REGZA-LINK-ominaisuus ei ehkä toimi oikein. Oikean toiminnan takaamiseksi on suositeltavaa käyttää HDMI-johtoja, joissa on HDMI-logo ( ). Tämä toiminto on käytettävissä, kun yksi PC ja yksi AV-vahvistin on kytketty erikseen. Se ei kuitenkaan välttämättä toimi oikein, jos PC on kytketty AVvahvistimen kautta. Ennen laitteiden ohjausta: Kun olet tehnyt yllä näytetyt kytkennät, valitse REGZA-LINK-asetukset -valikossa haluamasi asetus (katso sivu 65). Kytketyt laitteet on myös asetettava. Katso lisätietoja kunkin laitteen käyttöohjeesta. REGZA-LINK-ominaisuus käyttää CEC-tekniikkaa, jota säätelee HDMIstandardi. Tämä ominaisuus on rajattu laitteisiin, jotka käyttävät Toshiban REGZA-LINKtekniikkaa. Toshiba ei kuitenkaan vastaa näistä toiminnoista. Katso tietoja yhteensopivuudesta kustakin käyttöohjeesta. Käyttöoppaasi. TOSHIBA TL933

25 11 TV:N KYTKENTÄ Tietokoneen kytkentä RGB/PC- tai HDMI-kytkennän avulla voit katsoa tietokoneesi näyttökuvaa televisiosta. Tietokoneen liittäminen HDMI-päätteeseen Kun kytket tietokoneen television HDMI-liitäntään, käytä HDMI-DVI-sovitinjohtoa. Jos kytket tietokoneen, jossa on HDMI-liitäntä, käytä HDMI-johtoa (A-tyypin liitin). television takapaneeli Tietokoneen kytkeminen RGB/PC-liitäntään Kun kytket tietokoneen television RGB/PC-liitäntään, käytä analogista RGBtietokonejohtoa (15-nastainen). television takapaneeli 15-nastainen Mini D-sub-liitin Tietokone HDMI-DVIsovitinjohto Tietokone Jos tarvitset tietoja hyväksytyistä PC- ja videosignaalimuodoista, katso sivu 75. RGB PC -johto (ei toimiteta) HUOMAA: Kuvan reunat saattavat olla piilossa. Jos liität sellaisen PC-mallin, jonka signaali on yksilöllinen, PC-signaalia ei välttämättä tunnisteta oikein. Suomi Muuntosovitin, jos tarpeen (ei toimiteta) Kun käytät tietokonetta, aseta tietokoneen näyttötarkkuus ennen tietokoneen kytkemistä televisioon. Tietoja hyväksyttävistä PC-signaalimuodoista on sivu 74. Käytä tietokoneen asetustoimintoa parhaan mahdollisen kuvan näyttämiseksi (katso sivu 62). HUOMAA: Joitakin tietokonemalleja ei voi kytkeä tähän televisioon. Sovitinta ei tarvita tietokoneissa, joissa on yhteensopiva 15-nastainen Mini D-sub -liitäntä. DVD-levystä ja sen toistoon käytettävän tietokoneen ominaisuuksista riippuen jotkin kohtaukset saatetaan ohittaa tai et ehkä pysty pysäyttämään kuvaa monikulmakohtausten aikana. Näytön reunoille voi ilmestyä reunukset tai osa kuvasta voi jäädä pimeäksi. Tämä johtuu laitteelle tavanomaisesta kuvan pienentämisestä, se ei ole toimintavika. Jos tietokoneen tulomoodi on valittuna, jotkin television asetukset eivät ole käytettävissä, esimerkiksi Värijärjestelmä-valikon Järjestelmän asetus. Eräät PC-tietokonemallit voivat lähettää ainutlaatuisia signaaleja, joita televisio ei ehkä pysty havaitsemaan (katso sivu 74). Jos liität sellaisen PCmallin, jonka signaali on yksilöllinen, PC-signaalia ei välttämättä tunnisteta oikein. 12 TV:N KYTKENTÄ Kotiverkon kytkentä LAN-portin avulla Toshiba TV voidaan kytkeä kotiverkkoon. Voit käyttää tätä mullistavaa kodin viihdeverkkojärjestelmää, kun haluat käyttää DLNA CERTIFIEDTM -palvelimella olevia valokuva-, video- ja audiotiedostoja ja toistaa/näyttää ne TV:ssä. HUOMAA: Jos muodostat yhteyden kodin ulkopuolella olevaan jaettuun verkkoon, reitittimen käyttöä suositellaan. Käytä aina DLNA CERTIFIEDTM -tuotteita yksityisverkkoympäristöissä. Yhdistä tämä TV samaan reitittimeen kuin muut DLNA CERTIFIEDTM-tuotteet (palvelin). Jos TV kytketään kotiverkkoon keskittimen tai kytkimen kautta, et ehkä voi käyttää automaattista asennusta, vaan joudut asettamaan verkko-osoitteen manuaalisesti. Katso sivu 41. Jos käytetään reititintä, jossa on sisäänrakennettu DHCP-toiminto, käytä automaattista asennusta. Manuaalinen asennus ei välttämättä toimi. Jos kytket TV:n ja PC:n suoraan, käytä ristiinkytkettyä LAN-kaapelia. TV:n kytkeminen kotiverkkoon Internet-yhteyden avulla - langaton Katso kohta "Langaton asetus" sivulla 39. television takapaneeli TOSHIBA Dual Band WLAN -sovitin Käyttöpiste Langaton LAN-reititin TV:n kytkeminen kotiverkkoon - langallinen television takapaneeli Modeemi Suomi Tietokone Modeemi (jos käytettävissä) Keskittimellä varustettu reititin [1] [2] Palvelin-PC [2] [3] Tämän Dual Band WLAN -sovittimen käyttäminen Jos tätä laitetta käytetään taajuusalueella 5,15-5,35 GHz, sitä voi käyttää vain Tämän laitteen käyttö Norjassa 20 km:n säteellä Ny-Alesundin keskusta on KIELLETTY. Kaapeli- tai puhelinpistoke [2] [1] Koaksiaali- tai puhelinkaapeli (modeemin tyypin mukaan) [2] Standardi LAN-kaapeli [3] ÄLÄ kytke puhelinpistoketta suoraan TV:n LAN-porttiin. 13 TV:N KYTKENTÄ Säädöt ja tuloliitännät Television kyljessä oleviin tuloliitäntöihin voidaan kytkeä monia erilaisia ulkoisia laitteita. Vaikka kaikki tarpeelliset television säädöt tehdään kaukosäätimellä, televisiossa olevia painikkeita voidaan käyttää joihinkin tiettyihin toimintoihin. KUVASSA ON MALLI 40TL933. USB 1 -portti Mediasoitin KORTINLUKIJA Kortinlukija laitetaan salauksenpurkumoduuliin (CAM). Ota yhteyttä palveluntarjoajaasi. CI Plus CAM -ohjelmistopäivitys voi tapahtua automaattisesti. Tällöin Tallennus/Muistutusohjelmointi peruuntuu. Ohjauspaneeli USB 2 -portti Mediasoitin/Langaton LAN -sovitin valmiina kotiverkkoa varten ORANSSI MERKKIVALO Ohjelma-ajastimen asetus (vain digitaalinen) PUNAINEN MERKKIVALO Valmiustila VIHREÄ MERKKIVALO Virta päällä Voit käyttää sitä selaamalla kaukosäätimen painikkeilla B ja b ylös ja alas ja valitsemalla haluttu asetus painamalla C tai c. 3D IR Ympäristövalo n tunnistin Suomi Kytkeminen päälle Jos PUNAINEN MERKKIVALO ei pala, tarkista, että virtajohto on kytketty virtalähteeseen, ja paina kaukosäätimestä 1. Tähän saattaa kulua hetki. VIHREÄ MERKKIVALO syttyy. Voit laittaa television valmiustilaan painamalla kaukosäätimestä 1. Kun haluat katsella televisiota, paina uudestaan 1. Kuvan tuleminen näkyviin saattaa kestää muutaman sekunnin. Energian säästäminen: Suosittelemme television käyttöä ainoastaan oletusasetuksilla. Oletusasetukset ovat energiaa säästäviä. Jokaisen television energiankulutus putoaa lähes nollaan, kun irrotat päävirtapistokkeen pistorasiasta. Tämä on suositeltavaa, kun televisiota ei käytetä pitkään aikaan, esimerkiksi loman aikana. Näytön kirkkauden pienentäminen vähentää energiankulutusta. Korkea energiatehokkuus pienentää energiankulutusta ja säästää rahaa pienentyneen sähkölaskun muodossa. Käyttöoppaasi. TOSHIBA TL933

26 HUOMAA: Energiankulutus pienenee, kun televisio asetetaan valmiustilaan, mutta tällöin televisio kuluttaa edelleen vähän sähköä. TV:n säädinten ja liitäntöjen käyttö Painamalla! käynnistä tai sammuta TV. Muuta äänenvoimakkuutta painamalla + tai. + ja painikkeet muuttavat äänenvoimakkuutta ylös/alas tehdasasetuksena. Muuta ohjelmapaikkaa painamalla p / o kerran ja painamalla u tai U. Valitse ulkoinen tulo painamalla ja pitämällä alhaalla p / o, kunnes Tulotikkuna tulee näkyviin, ja painamalla u tai U valitse sopiva tulolähde. Mediasoitin-ominaisuus tarjoaa pääsyn porttien USB 1 tai USB 2 kautta kytketyllä USB-muistilaitteella tai verkkolaitteella oleviin valokuva-, elokuva- ja musiikkitiedostoihin. HUOMAA: USB-liitäntä on toiminnoiltaan rajoitteinen, eikä Toshiba ota mitään vastuuta muihin liitettyihin laitteisiin tulleista vaurioista. USB-liitäntää on käytettävä, kun langattoman verkon käyttämiseksi käytetään WLAN-sovitinta "TOSHIBA Dual Band WLAN Adaptor WLM-20U2". TOSHIBA WLAN-laitetta on käytettävä, jotta taataan tämän ominaisuuden oikea toiminta. Tämä ominaisuus on käytettävissä vain, kun käytössä on "TOSHIBA Dual Band WLAN-sovitin". Katso aina tarkat tiedot kytkettävien laitteiden käyttöoppaista. HUOMAA: Interaktiiviset videopelit, joissa ammutaan ruudulla olevaa kohdetta "aseella", eivät ehkä toimi tässä TV:ssä. Valikkojärjestelmän käyttö Näytä valikko painamalla kaukosäätimen MENU-painiketta. Valikko näkyy viiden aiheen luettelona. Kun symboli valitaan painamalla kaukosäätimessä C tai c, sen vaihtoehdot tulevat näkyviin. HUOMAA: Sama valikko näkyy DTV (digitaalinen TV)- ja ATV (analoginen)-tilassa. Jos tietyt asetukset eivät kuitenkaan ole käytettävissä kyseisessä tilassa, ne näytetään harmaina. 14 TV:N KYTKENTÄ VALIKON rakenne Avaa päävalikko (kuva alla) painamalla MENU kaukosäätimestä tai TV:n ohjauspaneelista. Opas Lajihaku Ohjelmaajastimet Asetukset Toiminto TVohjelmat Mediasoitin Yhdistetty TV:seen 1. kerros Paina MENU. TV-ohjelmat Paina C c / B. Paina C c. 2. kerros Paina OK. Paina BbC c. 3. kerros Opas Lajihaku Ohjelma-ajastimet Mediasoitin Hyppää ohjelmaoppaaseen (EPG) Hyppää Lajihaku Hyppää Ohjelma-ajastimet Suomi USB-mediasoitin Verkkomediasoitin USB-mediasoitin valikko Verkkomediasoitin valikko Yhdistetty TV:seen Toshiba Places Hyppää ominaisuuteen Toshiba Places HUOMAA: Tämä valikkokohta saattaa muuttua ilmoituksetta. Toiminto Päälle ajastin Uniajastin Päälle ajastin valikko Uniajastin valikko Asetukset Kuva Ääni Käyttäjäkohtaiset valinnat Järjestelmän asetus Kuvavalikko Äänivalikko Käyttäjäkohtaiset valinnat-valikko Järjestelmän asetus-valikko 15 TV:N KÄYTÖN ALOITTAMINEN Käynnistyssovellus Ennen TV:n käynnistämistä varmista, että dekooderi/mediasoitin, mikäli käytettävissä, on valmiustilassa. Katso tietoja television asetusten tekemisestä kaukosäätimen painikkeilla sivulta 8. h Paina OK, ja Verkkotyyppi-näyttö tulee näkyviin. Painamalla C tai c valitse Langallinen tai Langaton. Verkkotyyppi Valitse verkkotyyppi. Langallinen Pika-asetus a b c Paina painiketta 1. Näyttöön tulee Menu Language (Valikkokieli)näyttö. Näyttö tulee esiin television ensimmäisellä käynnistyskerralla ja joka kerta, kun Nollaa TV -toimintoa käytetään. Valitse valikon kieli painamalla B b C c ja paina sitten OK. Korosta Maa ja valitse painamalla C tai c. Televisio on nyt asetettu virittämään valitun maan kanavat. Pika-asetus Maa Ensisijainen tekstityskieli Toissijainen tekstityskieli Ensisijainen äänikieli Saksa Saksa Turkki Saksa Englanti Kun valitset Langallinen (LAN-johtoliitäntä), hyppää vaiheeseen 12. Kun valitset Langaton (USB WLAN-sovitinliitäntä), seuraa vaihetta 9. i Paina OK, ja Langaton asetus-näyttö tulee näkyviin. Painamalla C tai c valitse Langaton asetus-tyyppi. Avustettu asetus - seuraa vaihetta 10. Syötä vain turvatunnus. Manuaalinen asetus, hyppää vaiheeseen 11. Syötä kaikki asetukset. Langaton asetus Valitse langattoman verkon muoto. Avustettu asetus Suomi Toissijainen äänikieli HUOMAA: Seuraavat näyttövalikot vaihtelevat hieman valitun maan mukaan. Jos luettelossa ei ole maata, jonka haluat valita, valitse Muut. HUOMAA: POISTU on käytettävissä asetusten aikana. j Vaiheessa 9, kun valitset Avustettu asetus; Paina OK, ja Avustettu asetus-näyttö tulee näkyviin. Painamalla B tai b valitse haluttu liitäntäpiste ja paina OK. HUOMAA: Tarkasta MAC-osoite liitäntäpistemerkinnästä tai käyttöoppaasta ja valitse liitäntäpisteesi. Painamalla B tai b valitse Turvatunnus ja paina OK. Ohjelmistonäppäimistö-ikkuna tulee näkyviin (sivu 43). Syötä turvatunnus käyttämällä ohjelmistonäppäimistöä. Tallentaaksesi asetuksen paina SININENpainiketta. HUOMAA: Turvatunnuksen on vastattava näitä ehtoja: - TKIP/AES: 8-63 ASCII- tai 64 heksadesimaali-merkkiä - WEP: 5 tai 13 ASCII- tai 10 tai 26 heksadesimaali-merkkiä WEP-salausta varten on vain yksi tunnus ID. Paina B tai b korostaaksesi Tehty ja paina OK. HUOMAA: Jos verkkonimi ei näy, katso alla olevaa manuaalista asetusta asettaaksesi verkkonimen ennen Tehty painamista. Jos BACK painetaan ennen kuin Tehty valitaan, asetuksia ei tallenneta. Kun viesti "Langaton konfiguraatio on suoritettu loppuun." tulee näkyviin näytössä, paina OK. d Paina OK, Paikka-näyttö tulee näkyviin. Paikka Käyttääksesi TV:tä esittelyä varten liikkeen näyttelytilassa valitse [Kauppa]. [Koti]-tilaa suositellaan normaalikäyttöön. Koti e f Valitse Koti tai Kauppa painamalla C tai c. Valitse normaalia kotikäyttöä varten Koti. Paina OK, niin näyttöön tulee AutoView, paina C tai c valitaksesi Kyllä tai Ei. AutoView AutoView-tila säätää automaattisesti kuva-asetukset ympäristön valaistusolosuhteisiin sopiviksi. Käyttöoppaasi. TOSHIBA TL933

27 Haluatko mahdollistaa AutoView-tilan? Ei g Paina OK, ja Verkkoasetus-näyttö tulee näkyviin. Painamalla C tai c valitse Kyllä tai Ei. Verkkoasetus Haluatko konfiguroida verkkoasetuksen? Kyllä Kun valitset Ei, hyppää vaiheeseen TV:N KÄYTÖN ALOITTAMINEN k Vaiheessa 9, kun valitset Manuaalinen asetus; Paina OK, ja Manuaalinen asetus-näyttö tulee näkyviin. Painamalla B tai b valitse Verkkonimi ja paina OK. Ohjelmistonäppäimistö-ikkuna tulee näkyviin (sivu 43). Syötä verkkonimi käyttämällä ohjelmistonäppäimistöä. Tallentaaksesi asetuksen paina SININEN-painiketta. Painamalla B tai b valitse Todennus ja painamalla C tai c valitse Avoin järjestelmä, Jaettu tunnus, WPA-PSK tai WPA2-PSK. Painamalla B tai b valitse Salaus ja painamalla C tai c valitse Ei mitään, WEP, TKIP tai AES. HUOMAA: Tietyt salaustyypit ovat yhteensopivia vain määrättyjen todennustyyppien kanssa. - Kun Todennus on Avoin järjestelmä, vain WEP tai Ei mitään ovat yhteensopivia. - Kun Todennus on Jaettu tunnus, vain WEP on yhteensopiva. - Kun Todennus on WPA-PSK tai WPA2-PSK, vain TKIP tai AES ovat yhteensopivia. Kun yhteensopimattomia Todennus/Salaus-parituksia havaitaan, varoitusviesti tulee näkyviin, ja yhdistämistä ei yritetä siihen saakka, kunnes yhteensopimattomuus on ratkaistu. WEP-salausta varten on vain yksi tunnus ID. Painamalla B tai b valitse Turvatunnus ja paina OK. Syötä turvatunnus käyttämällä ohjelmistonäppäimistöä (sivu 43). Tallentaaksesi asetuksen paina SININEN-painiketta. Tämä kohta näkyy harmaana, kun Salaus on Ei mitään. Kun Salaus on WEP, Tunnus ID-asetus on käytettävissä. Painamalla B tai b valitse Tunnus ID ja painamalla C tai c valitse 1(oletus), 2, 3 tai 4. Painamalla B tai b valitse Tehty ja paina OK. Kun viesti "Langaton konfiguraatio on suoritettu loppuun." tulee näkyviin näytössä, paina OK. HUOMAA: Asetuksia ei tallenneta, jos BACK painetaan ennen kuin Tehty valitaan. l Lisäverkkoasetukset-näyttö tulee näkyviin. Kun reitittimen, joka on yhdistetty tähän TV:seen, DHCP-toiminto on Päälle-tilassa, voit asettaa Automaattinen asennus -tilaksi Päälle tai Pois. (Tämä pitäisi tavallisesti asettaa tilaan Päälle.) Kun reitittimen DHCP-toiminto on tilassa Pois, aseta Automaattinen asennus tilaan Pois, ja aseta IP-osoite, DNS-osoite tai molemmat manuaalisesti. Lisäverkkoasetukset IP-osoitteen määritys Automaattinen asennus IP-osoite Aliverkon maski Oletuskäytävä Päälle DNS-asetus Automaattinen asennus Ensisijainen DNS-osoite Toissijainen DNS-osoite Päälle Suomi MAC-osoite Seuraava Voit katsoa kiinteää MAC-osoitetta TV:lle ja Dual Band WLANsovittimelle, jos sellainen on asennettu. Painamalla B tai b valitse Seuraava. m Paina OK, ja Verkkoyhteystesti käynnistyy. Viesti tulee näkyviin osoittamaan, onnistuiko yhdistäminen vai eikö sitä voitu suorittaa loppuun. Verkkoon yhdistäminen on suoritettu loppuun onnistuneesti. OK HUOMAA: Verkkoyhteystesti-tulos ei aina takaa yhdistämistä. Tilanteesta riippuen YouTubea ei ehkä voida käyttää. Peruuttaaksesi Verkkoyhteystestin: Paina BACK, kun haet internet-yhteyttä. 17 TV:N KÄYTÖN ALOITTAMINEN n Paina OK. Jos maasi tukee verkko-opasta, Opastyyppi-näyttö tulee näkyviin. Opastyyppi Valitse opastyyppi. Lähetysopas s Valitse luettelosta kanava nuolella B tai b ja katsele sitä painamalla OK. ATV-tilassa eräillä alueilla sama kanava saattaa näkyä kahdella eri taajuudella. Kuva ei välttämättä ole terävä tai signaali voi olla heikko, joten kanavien järjestystä voidaan muuttaa ATV Manuaalinen Viritys -toiminnolla. MUISTA: Paina TV milloin tahansa, kun haluat vaihtaa ATV- ja DTVtilojen välillä. HUOMAA: Aika asetetaan automaattisesti lähetyksessä, mutta sitä voidaan siirtää eteen- tai taaksepäin DTV Asetuks. -näytön Paikallisen ajan asetus -toiminnolla. HUOMAA Myös Pika-asetus-valikkoa voidaan käyttää milloin tahansa Asetukset / Järjestelmän asetus-valikosta. Painamalla C tai c valitse Lähetysopas tai MediaGuide. HUOMAA: Jos valitset MediaGuide, opasnäyttöön pääsemiseen saattaa kulua aikaa riippuen aktiivisten kanavien lukumääristä. o Paina OK. Jos näyttöön tulee Ant/kaapeli sisään, paina B tai b valitaksesi Antenni tai Kaapeli ja paina sitten OK vahvistaaksesi valinnan ( ). Ant/kaapeli sisään Antenni Kaapeli Seuraava Suomi Ant/kaapeli sisään (jos käytettävissä) Tästä valikosta voit asettaa RF-tuloasetuksen. p q Valitse Seuraava ja paina OK. Automaattiviritys-aloitusnäyttö tulee näkyviin. Voit valita vaihtoehdon DTV ja ATV, DTV tai ATV, jos saatavana. Valitse sopiva tila nuolella C tai c. Korosta Aloit Haku painamalla B tai b ja paina sitten OK. Televisio alkaa etsiä saatavilla olevia DTV-ja/tai ATV-kanavia. Tilailmaisin osoittaa haun tilan. Anna television suorittaa haku loppuun. Automaattiviritys Edistyminen DTV vir. ATV vir. 3% Odotetaan... Kanava: C7 a b c Painamalla MENU / C c korosta Asetukset-kuvake. Painamalla B / C c korosta Asetukset-kuvake ja paina OK. Painamalla b valitse Ant/kaapeli sisään ja painamalla C tai c valitse Antenni tai Kaapeli. HUOMAA: Kun Ant/kaapeli sisään -asetusta yritetään muuttaa, esiin tulee varoitusviesti, sitten PIN-koodin syöttö (jos PIN-koodi on asetettu) ja kehotus suorittaa Automaattiviritys. Löyd. 2 d Kun Ant/kaapeli sisään -asetuksena on Kaapeli, seuraavat asetusvaihtoehdot ovat käytettävissä Automaattiviritys-näytössä. Valitse kohde painamalla B tai b valitse haluamasi vaihtoehto painamalla C tai c. Automaattiviritys - Kaapeli Viritystila Aloit Haku DTV Operaattorin valinta Hakutyyppi Muut Pikahaku Automaattinen Automaattinen Automaattinen Automaattinen Automaattinen DTV ja ATV Kun haku on valmis, televisio valitsee automaattisesti kanavan 1. Automaattiviritys-näytölle ilmestyy löydettyjen palvelujen määrä. HUOMAA: Jos useammalla kanavalla on sama kanavanumero, vahvistusikkuna tulee näkyviin. Paina C tai c valitaksesi haluamasi kanavan. r Paina C tai c, kun haluat tarkastella DTV-(digitaalinen kanava) tai ATV (analoginen kanava)-luetteloita. Aloitustaajuus Lopputaajuus Modulaatio Symbolinopeus Verkko ID 18 TV:N KÄYTÖN ALOITTAMINEN Kohteita DTV Hakutyyppi ja DTV Modulaatio lukuun ottamatta, kaikilla seuraavilla kohteilla on 2 toimintatilaa. Käyttöoppaasi. TOSHIBA TL933

28 Ensimmäinen on Automaattinen, jossa järjestelmä esivalitsee kunkin kohteen arvot. Toinen on Tulo-tila, jossa voidaan syöttää yksi arvo esivalitun arvon tilalle. Jos mitään kanavaa ei ole viritetty ja valitaan Tulo-tila, näytetään järjestelmän oletusarvo. Jos kanava on kuitenkin viritetty, kun tätä kohdetta käytetään, nykyisen kanavan arvo näytetään. c Painamalla B tai b valitse Automaattiviritys ja paina OK. Järjestelmän asetus Valikkokieli Maa Ant/kaapeli sisään Englanti Saksa Operaattorin valinta: Voit valita kaapelioperaattorin riippuen asettamastasi Maasta. Automaattiviritys ATV Manuaalinen Viritys DTV Manuaalinen Viritys DTV Hakutyyppi: Tämä kohde määrittää, suoritetaanko Pikahaku vai Täysi haku. Pikahaku on yksinkertaistettu versio Täysi haku -toiminnosta, ja se on suunniteltu valmistumaan nopeammin. DTV Asetuks. Pika-asetus d DTV Aloitustaajuus: Tämä asettaa taajuuden, josta haku aloitetaan. Näyttöön tulee varoitus, että kaikki olemassa olevat kanavat poistetaan. Painamalla C tai c valitse Kyllä ja paina OK. Automaattiviritys - Antenni Viritystila Aloit Haku DTV ja ATV DTV Lopputaajuus: Tämä asettaa taajuuden, jojon haku lopetetaan. DTV Modulaatio: QAM-modulaatioasetuksia on viisi. Valitse painamalla C tai c DTV ja ATV, DTV tai ATV, jos käytettävissä. korosta sitten Aloit Haku ja paina OK, niin Automaattiviritys jatkuu. HUOMAA: Jos Järjestelmän asetus-valikon Maa-kenttään on valittu "Muut" ja valitaan muu viritystila kuin "DTV", valitse optimaalinen ATVlähetysjärjestelmä (B/G, I, D/K tai L). Laite etsii kaikki saatavilla olevat DTV- ja/tai ATV-palvelut. Anna television suorittaa haku loppuun. Kun haku on päättynyt, löydetyt palvelut näkyvät Automaattiviritysnäytössä. Suomi DTV Symbolinopeus: Tämä on haun baudinopeus (KS/s). DTV Verkko ID: Tämä on haussa käytettävä Verkko ID. Tämä kohta näkyy himmeänä, kun DTV Hakutyyppi on "Täysi haku". Automaattiviritys HUOMAA: Kun uusia palveluita lähetetään, televisio on viritettävä uudelleen, jotta niitä voidaan katsella. Automaattiviritys virittää television kokonaan uudelleen. Sillä voidaan myös päivittää kanavaluettelo. Automaattiviritys kannattaa tehdä säännöllisesti, jotta kaikki uudet palvelut saadaan lisättyä. Kaikki nykyisen kanavat ja asetukset, esimerkiksi lukitut kanavat, häviävät. e Painamalla B tai b selaa luetteloa ja valitse kanava ja painamalla OK katsele. a b Painamalla MENU / C c korosta Asetukset-kuvake. Painamalla B / C c korosta Järjestelmän asetus-kuvake ja paina OK. 19 TV:N KÄYTÖN ALOITTAMINEN ATV Manuaalinen Viritys Viritys Televisio voidaan virittää manuaalisesti käyttäen ATV Manuaalinen Viritys -valintaa. Ominaisuutta voidaan käyttää esimerkiksi silloin, jos televisiota ei voida kytkeä mediatallentimeen/dekooderiin SCART-johdolla tai jos haluttaa muu asema, jonka Järjestelmä ei ole sama. Siirry näytössä painamalla C ja c ja valitse jokin ATV Manuaalinen Viritys -vaihtoehdoista. Säädä sitten asetuksia painamalla B tai b. ATV Manuaalinen Viritys Järjestelmä 1 I A C 2 0 V C R a Järjestelmän asetus-valikossa painamalla b valitse ATV Manuaalinen Viritys ja paina OK. Järjestelmän asetus Valikkokieli Maa Ant/kaapeli sisään Automaattiviritys ATV Manuaalinen Viritys DTV Manuaalinen Viritys DTV Asetuks. Pika-asetus Englanti Saksa b 9 Käyttämällä B tai b valitse haluttu sijainti. Ehdotamme Sij. 0 mediatallentimelle. ATV Manuaalinen Viritys Sij. Kanava Asema Sijainti Numero, joka valitaan kaukosäätimestä kanavan virittämiseksi. Järjestelmä Aluekohtainen. Värijärjestelmä Tehdasasetus on Auto, jota ei saa muuttaa, ellei ongelmia ilmene, kuten NTSCtulossa ulkoisesta lähteestä. Ohit Aseta valitun kanavan Ohit-asetukseksi Päälle (8) tai Pois ((). Katso sivu 21. Sign. luokka Kanavan luokitus. Kanava Kanavan numero, jolla asema lähetetään. Etsitään Etsi signaalia ylös- tai alaspäin. Manuaalinen hienoviritys Käytetään vain häiriöiden tai heikon signaalin ilmentyessä. Katso sivua 69. Asema Aseman tunnus. Näppäile enintään seitsemän merkkiä käyttäen painikkeita B b ja C c. C2 S10 C7 S40 C22 C25 C28 C30 Suomi Eri Kanava-numeroita saatetaan näyttää c d Tee valinta painamalla OK. Jos mediatallentimelle valittu kanava on asetettu ohitettavaksi, ohitus täytyy poistaa ennen tallentamista. Painamalla c valitse Järjestelmä ja painamalla B tai b vaihda vaadittaessa. ATV Manuaalinen Viritys Järjestelmä 1 I A C 2 0 e f Valitse Etsitään painamalla c nuolta. Aloita haku painamalla B tai b. Haun symboli vilkkuu. ATV Manuaalinen Viritys Etsitään 1 I A C 2 0 Kanavapaikan määrittäminen televisiossa dekooderille ja mediatallentimelle: käynnistä dekooderi, aseta elokuva mediatallentimeen, paina PLAY ja viritä asema sitten manuaalisesti. 20 TV:N KÄYTÖN ALOITTAMINEN g h Jokainen signaali näkyy televisiossa. Jos se ei ole mediatallentimen signaali, käynnistä haku uudelleen painamalla B tai b. Kun mediatallentimen signaali on löytynyt, siirry Asema-kohtaan painamalla c. Syötä haluamasi merkit painamalla B, b, C ja c, esim. VCR. ATV Manuaalinen Viritys Asema 1 I A C 2 0 V C R Ohit Jos haluat estää joidenkin kanavien katselun, sijainteja voidaan ohittaa. a b Valitse Järjestelmän asetus-valikosta ATV Manuaalinen Viritys. Korosta ohitettava sijainti painamalla B tai b ja tee valinta painamalla OK. ATV Manuaalinen Viritys Sij. Kanava 1 Asema i j k C2 S10 C7 S40 C22 C25 C28 C30 ABC1 ABC1 Tallenna valinta painamalla OK. Toista tämä kullekin viritettävälle sijainnille tai palaa kanavaluetteloon painamalla BACK ja valitse seuraava viritettävä numero. Paina EXIT, kun olet valmis. HUOMAA Voit näppäillä kanavien numerot suoraan, jos tiedät kanavien numerot. Valitse ATV Manuaalinen Viritys -näyttö vaiheessa 3. Syötä Sijaintinumero, Järjestelmä, sitten C vakiokanaville (maanpäälliset), S kaapelikanaville sekä Kanava-numero. Tallenna valinta painamalla OK. Käyttöoppaasi. TOSHIBA TL933

29 Powered by TCPDF ( c d Valitse Ohit painamalla c. Suomi Ota Ohit käyttöön painamalla B tai b. Paina OK. 8 näytössä osoittaa ohitettavan sijainnin. ATV Manuaalinen Viritys Ohit: Päälle 1 I A C 2 0 e Paina BACK ja toista toimenpide vaiheesta 2 eteenpäin tai paina EXIT. Jokainen sijainti täytyy valita yksi kerrallaan. Kun haluat poistaa Ohitominaisuuden käytöstä, toista nämä toimenpiteet kullekin paikalle. Ohitettuja sijainteja ei voida valita painamalla PU tai Pu tai käyttämällä television säätimiä, mutta niitä voidaan yhä valita kaukosäätimen numeropainikkeilla. 21 TV:N KÄYTÖN ALOITTAMINEN Sijaintien järjestely Kanavia voidaan siirtää ja tallentaa haluamiisi sijainteihin. DTV Manuaalinen Viritys HUOMAA: Tämä toiminto vaihtelee Ant/kaapeli sisään-asetuksesta riippuen. a b Valitse Järjestelmän asetus-valikosta ATV Manuaalinen Viritys. Manuaalinen viritys Kun kanavaluettelo on näytössä, valitse siirrettävä kanava painamalla B tai b ja paina sitten c. ATV Manuaalinen Viritys Sij. Kanava Tätä toimintoa voivat käyttää huoltoteknikot tai sitä voidaan käyttää suoraan kanavavalintaan, jos monikanava on tiedossa. Asema a Valitse Järjestelmän asetus-valikosta DTV Manuaalinen Viritys ja paina OK. DTV-käsinviritys - Antenni S10 C7 S40 C22 C2 C25 C28 C30 ABC1 ABC1 Signaalin taso Laatu HEIKKO KESKITASO VOIMAKAS HYVÄ MHz 8 MHz Kanava Toistotiheys Kaistanleveys Aloit Haku c Suomi Siirry haluamasi sijainnin kohdalle luettelossa painamalla B tai b. Muut kanavat siirtyvät ja tekevät tilaa sille. Tallenna siirto painamalla C. Toista tämä tarvittaessa ja paina EXIT. b c d Syötä monikanavanumero numeropainikkeilla tai suurenna tai pienennä numeroa painamalla C tai c. Korosta Aloit Haku ja paina OK. Televisio etsii automaattisesti halutun monikanavan. DTV-käsinviritys - Antenni 0 Uusia kanavia - Yhteensä 6 Uusi Sij. Nimi Tyyppi ABC ONE ABC TWO ABC THREE ABC NEWS 24 ABCi Kun monikanava löytyy, kaikki kanavat, jotka eivät näy kanavalistassa, lisätään siihen, ja kanavainformaatio ruudun yläosassa päivitetään. d Toista vaiheet tarpeen mukaan. Lopeta painamalla EXIT. 22 TV:N KÄYTÖN ALOITTAMINEN Manuaalinen viritys DVB-C:lle Kun Ant/kaapeli sisään -asetuksena on Kaapeli, DTV Manuaalinen Viritys -kohteet ovat seuraavat: Taajuus: Valitse taajuus, josta haetaan Modulaatio: Valitse jokin viidestä QAMmodulaatiovaihtoehdosta Symbolinopeus: Valitse manuaalisessa haussa käytettävä baudinopeus (KS/s) DTV Asetuks Kanavat Kanavien järjestystä voidaan muuttaa omien mieltymysten mukaan. a b Valitse Järjestelmän asetus-valikosta DTV Asetuks. ja paina OK. Valitse Kanavat ja paina OK. DTV Asetuks. Kanavat Tekstitys ja ääni Lapsilukon PIN-asetus Lapsilukko Paikallisen ajan asetus Valmiustilan kanavapäivitys Kortinlukija (CI) c Käytön helpottamiseksi voit hypätä tiettyihin kohtiin luettelossa kahdella eri tavalla. Suomi Kanavat Rivinumero Sij. Nimi 1/10 Antenni TV ABC ONE ABC TWO ABC THREE CABC Channel ABC NEWS 24 ABCi AA AC Rivinumero-hyppäys -- Syötä numeropainikkeella (0-9) sen rivin numero, jonka haluat valita, ja paina OK. Nimihyppy -- Hyppää seuraavaan asemanimeen, jolla on eri alkukirjain, painamalla CC tai cc. Tietyn kanavan sijaintinumeroa voidaan myös muuttaa. Anna uusi numero -- Anna korostetulle kanavalle uusi numero painamalla PUNAISTA painiketta. Muokkaa kanavanumeroa numeropainikkeilla ja paina sitten OK. Jos syöttämäsi sijaintinumero on jo olemassa, vahvistusikkuna tulee näkyviin. Sij. Nimi ABC ONE 23 TV:N KÄYTÖN ALOITTAMINEN Siirto -- Paina VIHREÄÄ painiketta, niin Siirto-ominaisuus aktivoituu. Painamalla B tai b-painikkeita valitse kanava, jonka haluat siirtää, ja painamalla OK lisää valintamerkki. Jos haluat siirtää useita kanavia kerralla, valitse toinen kanava ja tarkista se samalla tavalla. Toista vaiheet tarpeen mukaan. Kun kaikkiin haluttuihin kanaviin on lisätty valintamerkki, painamalla B- tai b-painiketta aseta kohdistus sijaintiin, johon haluat siirtää kanavat. Kanavat lisätään korostetun kanavan yläpuolelle. Suorita siirto painamalla VIHREÄÄ painiketta. Kanavat Rivinumero Sij. Nimi 1/10 Analogisten lähetysten loppuminen Tämä on integroitu digitaalinen televisio, joka voi käyttää sekä digitaalisia että analogisia palveluja. Laitteen elinkaaren aikana on kuitenkin todennäköistä, että analogiset palvelut loppuvat digitaalisten palvelujen tieltä. Analogisten lähetysten loppuminen etenee vaiheittain, ja siitä tiedotetaan lähiympäristössäsi hyvissä ajoin etukäteen. Suosittelemme, että televisio viritetään uudelleen jokaisen siirtymävaiheen jälkeen, jotta olemassa olevia ja uusia digitaalisia palveluita voidaan katsella häiriöttä. Antenni TV ABC ONE ABC TWO ABC THREE CABC Channel ABC NEWS 24 ABCi AA AC Suomi Paikkanro Lajittelu -- Paina KELTAISTA painiketta. Näkyviin tulee vahvistusikkuna. Valitse Kyllä painamalla C tai c ja paina OK. Nykyinen kanavajärjestyksesi menetetään. Haluatko jatkaa? Kyllä Valmiustilan kanavapäivitys Jos Valmiustilan kanavapäivitys -asetukseksi on valittu Päälle, kun TV on valmiustilassa, digitaalinen viritys suoritetaan automaattisesti ja uudet kanavat tallennetaan muistiin. a b Valitse Järjestelmän asetus-valikosta DTV Asetuks. ja paina OK. Painamalla b valitse Valmiustilan kanavapäivitys ja painamalla C tai c valitse Päälle. Sijainnin asetus Voit valita joko Koti- tai Kauppa-tilan. Koti-tilaa suositellaan normaaliin kotikäyttöön. Valitse Kauppa, jos televisiota käytetään esittelytarkoituksiin liikkeessä tms. a b Valitse Järjestelmän asetus -valikosta Paikka. Valitse Koti tai Kauppa painamalla C tai c. 24 SÄÄDÖT JA OMINAISUUDET Yleiset säädöt Pikavalikko Pikavalikko auttaa käyttämään eräitä vaihtoehtoja nopeasti, kuten Kuvatila, Kuvakoko, Lisätiedot, Uniajastin yms. Näytä Pikavalikko painamalla QUICK ja valitse vaihtoehto painamalla B tai b. Pikavalikko Kuva-tila Kuvakoko 3D-asetukset Lisätiedot Kanavavaihtoehdot Uniajastin Kuuloketaso Langattomat tiedot 50 00:00 AutoView Super Live Kanavien valinta Valitse kanava kaukosäätimen numeropainikkeilla. Käyttöoppaasi. TOSHIBA TL933
