1 Vastaanottaja Terrafame Oy Asiakirjatyyppi Raportti Päivämäärä Viite TERRAFAME OY TERRAFAMEN KAIVOS VELVOITETARKKAILU 2018 OSA I: YHTEENVETO

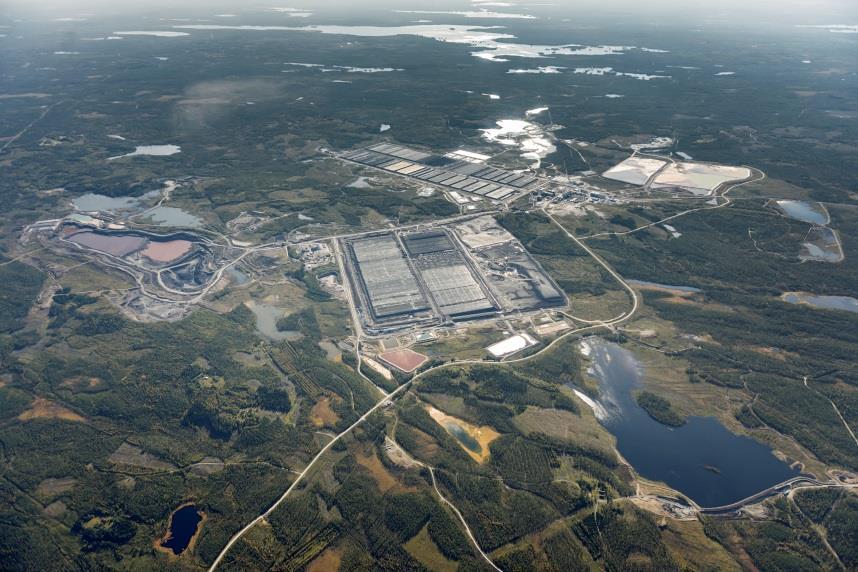

2 TERRAFAME OY YHTEENVETO - TERRAFAMEN KAIVOKSEN TARKKAILU VUONNA 2018 Päivämäärä Laatija Hyväksyjä Kuvaus Katariina Koikkalainen, Ramboll Finland Oy Elina Salmela, Terrafame Oy Kaivoksen ympäristötarkkailun vuosiraportti 2018 Viite Kannen kuva: Näkymä liuotus- ja tehdasalueelle Ramboll Niemenkatu LAHTI P

3 TERRAFAMEN KAIVOKSEN TARKKAILU VUONNA YHTEENVETO SISÄLTÖ 1. JOHDANTO Tuotantoprosessi Vesien käsittely ja johtaminen Lupatilanne Tarkkailuvelvoite 3 2. TARKKAILUN TAUSTATIEDOT Tarkkailualue Säätila Vedenkorkeudet ja virtaamat 6 3. KÄYTTÖTARKKAILU (TERRAFAME OY) 9 4. PÄÄSTÖTARKKAILU Vesipäästöjen tarkkailu Ilmapäästöjen tarkkailu PINTAVESIEN FYSIKAALIS-KEMIALLINEN LAATU Oulujoen vesistöalue Vuoksen vesistöalue PINTAVESIEN BIOLOGINEN TARKKAILU Pohjaeläimet Piilevät Kasviplankton Vesisammalten metallipitoisuudet Vesikasvillisuus KALATALOUSTARKKAILU POHJAVEDET Talousvesikaivot Kallio- ja maapohjavedenlaatu ILMAN LAATU MELU JÄTEJAKEIDEN TARKKAILU Loppuneutralointisakka (646) Rautasakka (645) Esineutralointisakka (653) Vesienkäsittelyn sakka (572) Sivukivi KL POIKKEAMAT TARKKAILUSUUNNITELMASTA KEHITYSEHDOTUKSET 21

4 1 1. JOHDANTO Terrafame Oy on monimetallintuottaja, jossa tuotetaan päätuotteen nikkelin lisäksi sinkkiä, kobolttia sekä kuparia. Yhtiön tuotantoprosessi koostuu kuudesta päävaiheesta: louhinta, murskaus, agglomerointi, kasaus, biokasaliuotus ja metallien talteenotto. Kaivoksen rakentaminen aloitettiin keväällä 2007 ja rakennustyöt jatkuivat vuosien 2008 ja 2009 ajan. Kaivoksen tuotantoa, lähinnä louhintaa ja bioliuotusta, käynnisteltiin vuosina 2008 ja 2009, ja tuotanto ei ollut vielä jatkuvaa. Vuosina tuotanto oli käynnissä koko vuoden. Vuonna 2012 tuotanto oli käynnissä tammikuusta lokakuun loppuun. Marraskuun alussa ( ) metallitehdas suljettiin kipsisakka-altaan vuodon vuoksi ja käynnistettiin uudelleen Vuonna 2013 metallitehtaan tuotanto oli keskeytettynä välisen ajan sekä lyhytkestoisempien häiriöiden aikana. Louhinta ja malminkäsittely olivat keskeytettynä syyskuusta 2012 toukokuuhun 2013 saakka ja keskeytettiin uudestaan marraskuussa Vuonna 2014 louhinta ja malminkäsittely olivat keskeytettynä ja metallitehtaan tuotanto sekä bioliuotus käynnissä koko vuoden. Kaivoksen aiempi toimija Talvivaara Sotkamo Oy haettiin konkurssiin Elokuussa 2015 Terrafame Oy osti Talvivaara Sotkamo Oy:n liiketoiminnan ja omaisuuserät Talvivaara Sotkamo Oy:n konkurssipesältä ja sen myötä yhtiö jatkoi kaivostoimintaa Sotkamossa. Pohjois-Suomen aluehallintovirasto myönsi huhtikuussa 2015 ympäristöluvan käsiteltyjen vesien johtamiseksi purkuputkessa Nuasjärveen (päätös nro 43/2015/1). Purkuputken koekäyttö aloitettiin ja varsinainen käyttö Vuosi 2016 oli Terrafamen ensimmäinen kokonainen toimintavuosi ja kaivoksella jatkettiin tuotannon ylösajoa. Vuoden 2016 aikana malmin louhinta ja murskaus, agglomerointi ja bioliuotus olivat toiminnassa läpi vuoden. Myös metallien talteenottolaitosta käytettiin suunnitellusti alkuvuoden ajan yhdellä tuotantolinjalla. Toimintojen ylösajon edistyessä metallien talteenottolaitoksella otettiin syksyllä käyttöön myös toinen tuotantolinja. Joulukuussa metallitehtaan toiminta oli keskeytettynä rikkivetykehittimellä tapahtuneen tulipalon vuoksi. Vuonna 2017 tuotannon ylösajoa jatkettiin. Kaivostoiminnan eli malmin louhinnan ja käsittelyn määrät pysyivät vuonna 2017 jo edellisvuoden puolivälissä saavutetulla tavoitetasolla. Vuodenvaihteessa louhoksen eteläpää saatiin tyhjennettyä vedestä ja siirrettyä malmintuotannon käyttöön, Primääriliuotusalue tuli täysimääräisesti tuotantokäyttöön toukokuussa, kun se saatiin kasattua kokonaan uudella malmilla. Sekundääriliuotusalueella malmin kasaamisessa edettiin keväällä lohkolle 3. Metallitehtaalla käytössä oli kaksi tuotantolinjaa. Vuoden 2017 alussa Pohjois-Suomen aluehallintovirasto myönsi ympäristöluvan keskusvedenpuhdistamolle ja syyskuussa 2017 sivukivialueelle KL2. Vuosi 2018 oli Terrafamen kolmas täysi vuosi. Tuotannon ylösajon ja toiminnan vakiinnuttamisen rinnalla työtä suunnattiin yhä enemmän päätuotteen eli nikkelin jalostuksen suunnitteluun. Vuoden 2018 viimeisellä vuosineljänneksellä ylitettiin edellisellä vuosineljänneksellä tehty nikkelin tuotantoennätys. Sinkin tuotanto säilyi lähes kolmannen vuosineljänneksen tasolla. Yhtiön toiminnan aloittamisen yhteydessä määrittelemämme täyden käynnin tuotantotaso saavutettiin vuoden kolmannella vuosineljänneksellä. Terrafame Oy:n hallitus teki lokakuussa 2018 päätöksen akkukemikaalitehtaan rakentamisesta. Tavoitteena on, että tehdas valmistuu vuoden 2020 lopulla ja kaupallinen tuotanto aloitetaan vuoden 2021 alussa. 1.1 Tuotantoprosessi Terrafamen tuotanto perustuu biokasaliuotukseen, jossa alueella luonnostaan esiintyvien bakteerien avulla metallit liuotetaan malmista. Murskattu ja agglomeroitu malmi kasataan bioliuotuskasoille. Kasaan puhalletaan ilmaa sinne asennetun putkiston läpi ja sitä kastellaan liuoksella, jota kierrätetään kasan läpi. Tällöin happamissa olosuhteissa metallit liukenevat ja sulfidi hapettuu sulfaatiksi alentaen ph:ta. Samalla vapautuu lämpöä. Kasoissa kierrätettävän liuoksen ph:n säätämiseksi käytetään lisänä rikkihappoa. Noin 1,5 vuoden primäärivaiheen jälkeen malmi siirretään sekundäärilohkolle, jossa liuotusta jatketaan edelleen n. 3 4 vuoden ajan. Sekundääriliuotuskasa on myös louhitun malmin loppusijoituspaikka.

5 Bioliuotuskierrossa kiertävästä liuoksesta osa johdetaan metallien talteenottolaitokselle, jossa metallit saostetaan vaiheittain sulfideiksi. Metallien talteenoton jälkeen ns. raffinaatti (metallien talteenoton jälkeinen liuos) johdetaan osin takaisin liuoskiertoon bioliuotuskasoille ja osin alumiinin ja raudan poistoon (RASA) ja sieltä edelleen loppuneutralointivaiheeseen (LONE). Raudansaostuksen ja loppuneutraloinnin prosesseissa syntyvä kipsisakka johdetaan kipsisakka-altaille. Loppuneutraloinnin ylitevesi on mennyt pääosin laitoksen käyttövedeksi tai käänteisosmoosilaitoksen syöttövedeksi. Käänteisosmoosilaitoksen tuotevesi käytetään tehtaalla vaativissa vedenkäyttökohteissa. Vesienkäsittelyssä puhdistetaan alueella muodostuvia tai alueelle aiemman toiminnan aikana varastoituja vesiä. Vesienkäsittely-yksiköillä haitta-aineet saostetaan kalkkimaidolla hydroksideiksi. Vedenkäsittelyä on tehty kenttäyksiköillä, joita on sijoitettu alueen vesivarastojen yhteyteen. Saostumisreaktiossa muodostuvat sakat ruopataan altaista ja ne välivarastoidaan alueella sakka-altaissa tai tiivistetään geotuubeissa, jotka on sijoitettu kalvotetuille geotuubikentille. Vuoden 2016 aikana Terrafame rakensi keskitetyn vedenkäsittelylaitoksen, joka otettiin koekäyttöön loppuvuonna Keskusvedenpuhdistamo sai ympäristöluvan ja jatkossa valtaosa alueen vesistä sekä metallien talteenottolaitoksella muodostuva raudansaostuksen alitesakka johdetaan käsiteltäväksi keskusvedenpuhdistamolla. Kaivoksella syntyvä sivukivi ja esineutralointisakka käytetään sekundäärikasan pohjarakenteissa. Loppuneutraloinnin alitesakka johdetaan laskeutettavaksi kipsisakka-altailla. Ennen keskusvedenpuhdistamon käyttöönottoa kipsisakka-altaalle johdettiin myös raudansaostuksen alitesakka. Syksyllä 2017 Pohjois-Suomen aluehallintovirasto myönsi ympäristöluvan sivukivialueelle KL2, jonka jälkeen aloitettiin sivukiven läjittäminen erilliselle sivukivialueelle. 1.2 Vesien käsittely ja johtaminen Kaivosalueen vesitaseen muodostavat alueelle tulevat vedet, haihtuvat vedet, varastoituvat vedet sekä alueelta poistuvat vedet. Alueelle vedet tulevat joko sadantana tai raakavetenä Kolmisopesta ja porakaivoista sekä avolouhokseen kertyvinä kalliopohjavesinä. Kaivosalueella vesienkäsittelyä vaativia vesiä ovat prosessivedet, louhitun malmin, rikkipitoisen sivukiven tai läjitetyn jätteen kanssa kosketuksiin joutuvat sade- ja valumavedet, avolouhosten kuivatusvedet, avolouhoksen pintamaan poistoalueilta muodostuvat kuivatusvedet, sulfaatti- ja metallipitoiset tehdasalueen hulevedet sekä primääri- ja sekundääriliuotusalueiden ympäriltä ja muilta alueilta kerättävät suojapumppausvedet sekä muut vastaavat likaantuneet vedet, jotka on palautettava kaivoksen liuosvesikiertoon tai puhdistettava ennen vesistöihin tai uusiin varastoaltaisiin johtamista siten, että ympäristölupapäätösten määräyksissä 1,2 määrätyt pitoisuusraja-arvot eivät ylity. Kaivosalueen puhtaat sade-, sulamis- ja valumavedet sekä muut vedet, joista ei aiheudu päästöjä tai ympäristön pilaantumisen vaaraa, erotetaan likaantuneista vesistä jätevesien varastointia, puhdistamista ja johtamista koskevan ympäristöluvan lupamääräyksen 5 1 mukaisesti. Puhtaiksi todetut vedet johdetaan maastoon tai vesistöihin. Ympäristölupa ohjaa kaivosalueelta pois johdettavan veden laatua, määrää, purkureittiä ja siitä ympäristöön aiheutuvaa kuormitusta. Käsiteltyjä vesiä ja alueelle tulevia sade-, valuma- ja kalliopohjavesiä johdetaan käsittelyn jälkeen ympäristöluvan rajoituksin Oulujoen ja Vuoksen vesistön suuntiin. Vuonna 2018 pääosa kaivoksen puhdistetuista ylijäämävesistä johdettiin Nuasjärven purkuputken kautta Oulujoen vesistöön. Puhdistettuja ylijäämävesiä ei johdettu ollenkaan Vuoksen vesistöön vuoden 2018 aikana. Jos vesien määrä tai laatu ylittää ympäristöluvan sallimat kiintiöt ja virtaamat, ylimäärävedet varastoidaan alueelle niiden johtamiseksi tai käsittelemiseksi seuraavina vuosina. 1.3 Lupatilanne Terrafamella on tällä hetkellä sekä lainvoimaisia ympäristölupia sekä lupia, jotka odottavat edelleen lainvoimaista päätöstä KHO:sta. Lisäksi on useita ympäristölupa-asioita, jotka ovat luvitusprosessin alkuvaiheessa Ympäristölupapäätöksen Nro 52/2013/1 ( ) lupamääräys 8 2 Ympäristölupapäätöksen Nro 43/2015/1 ( ) lupamääräys 1 3 Pöyry 2016, Terrafame Oy, Kaivostoiminnan jatkaminen ja kehittäminen tai vaihtoehtoinen sulkeminen, Ympäristövaikutusten arviointiohjelma.

6 Terrafamen aloitettua toiminnan, olivat keskeisimmät ympäristölupaprosessit 4 ratkaistavana VHO:ssa. VHO antoi päätöksen kaikkiin keskeisiin lupaprosesseihin ja määräsi kyseiset keskeiset ympäristö- ja vesitalousluvat määräaikaiseksi vuoden 2018 loppuun saakka tai kunnes uudet ympäristöluvat ovat saaneet lainvoimaisen luvan. Terrafame jätti elokuussa 2017 Pohjois-Suomen aluehallintovirastolle yhtiön koko toimintaa koskevan ympäristölupahakemuksen, jota täydennettiin heinäkuussa Yhtiön nykyiset ympäristö- ja vesitalousluvat säilyvät voimassa aina siihen saakka, kunnes uusi ympäristölupa saa lainvoiman. Alkukesästä 2018 saatiin ympäristölupa uudelle rikkivetylaitokselle, joka käynnistettiin kesällä. Alkusyksystä aloitettiin kaivosalueelle edellisen toiminnanharjoittajan aikana välivarastoitujen vesienkäsittelysakkojen loppusijoittamista koskevan YVA-prosessin valmistelu. Prosessin on määrä käynnistyä alkuvuodesta Loppuvuodesta 2018 saatiin myös Pohjois-Suomen aluehallintovirastolta Nuasjärven sekoittumisvyöhykettä koskeva päätös sekä Vaasan hallinto-oikeudelta prosessisakkojen käsittelyä koskeva päätös. Lisäksi Terrafamella oli vuoden lopussa Pohjois-Suomen aluehallintovirastossa vireillä voimassa oleviin lupapäätöksiin liittyviä korvausasioita. Vuoden 2018 aikana valmisteltiin myös uraanin talteenottoa koskevaa dokumentaatiota. Valtioneuvoston päätöstä vuonna 2017 jätettyyn uraanin talteenoton lupahakemukseen odotetaan vuoden 2019 aikana. Terrafamen akkukemikaalien tuotantoa koskeva ympäristövaikutusten arviointi eli YVA-prosessi käynnistyi huhtikuussa Terrafamen tavoitteena on jättää akkukemikaalien tuotantoa koskeva ympäristölupahakemus alkuvuodesta Ympäristölupien lisäksi kaivoksen toimintaa säätelevät mm. kemikaali- ja kaivosluvat Tarkkailuvelvoite Kaivoksen toiminnan alkuvuosina kaivoksen tarkkailua toteutettiin vuonna 2007 laaditun ja vuonna 2008 Vaasan hallinto-oikeuden päätöksen ja Kainuun ympäristökeskuksen hyväksymiskirjeen perusteella täydennetyn tarkkailusuunnitelman mukaisesti. Tarkkailuohjelmaa on tämän jälkeen täydennetty viranomaisten päätöksellä kalasto-, päästö- ja vesistötarkkailujen osalta, mm. marraskuussa 2012 tapahtuneen kipsisakka-altaan vuodon vuoksi. Nykyisin kaivoksen ympäristövaikutusten tarkkailua suoritetaan Terrafamen voimassa olevan tarkkailuohjelman mukaisesti (Pöyry Finland Oy 2013, täydennetty ). Kainuun ja Pohjois- Savon ELY-keskus ovat hyväksyneet ohjelman Tarkkailuohjelmaa on sittemmin täydennetty. Vuosina tarkkailua toteutettiin kipsisakka-altaan vuodon jälkeen päivitetyn tarkkailusuunnitelman (Pöyry, ) mukaisesti 5. Lisäksi tähän ohjelmaan on lisätty em. Kainuun ELYkeskuksen päätöksessä vaadittu pohjavesitarkkailun laajennussuunnitelma. 6 Vuonna 2015 tarkkailuun lisättiin myös Nuasjärven purkuputken ympäristötarkkailu, jota toteutettiin Eversheds Asianajotoimisto Oy:n Talvivaaran konkurssipesän puolesta Kainuun ja Lapin ELY- keskuksille toimittaman esityksen mukaisesti. 7 Purkuputken tarkkailuohjelman hyväksymispäätöksessä annetut lisäykset ovat olleet tarkkailussa vuodesta 2016 alkaen. Lisäksi tarkkailua täydennettiin jo vuon 2017 aikana sivukivialueen KL2 ympäristölupapäätöksessä esitettyjen velvoitteiden mukaisesti pohjaveden, pölylaskeuman ja alueella muodostuvien vesien sekä pintavesien tarkkailun osalta. Terrafamen kaivoksen tarkkailuun sisältyi vuonna 2018 kaivoksen tuotannon kiinteänä osana toteutettu käyttötarkkailu, sekä Ramboll Finland Oy:n toteuttamat päästö- ja ympäristövaikutusten ja jätejakeiden kaatopaikkakelpoisuuden tarkkailu. Päästötarkkailu sisälsi prosessin ja kaivoksen ylijäämävesien ja saniteettivesien, ilmapäästöjen ja jätejakeiden tarkkailun. 4 Ympäristö- ja vesitalouslupa (AVI:n päätös Nro 36/2014/1), vanhoille reiteille johdettavia vesipäästöjä koskeva ympäristölupa (AVI:n päätös Nro 52/2013/1), sekä Nuasjärven purkuputken ympäristölupa (AVI:n päätös Nro 43/2015/1). 5 Drnro KAIELY/1/07.00/2013 ( ), Dnro POSELY/206/07.00/2012 ja Dnro POSELY/1427/ ( ) 6 Dnro KAIELY/ /2013 ( ) 7 Dnro KAIELY/752/2014 ja LAPELY/1147/ ( )

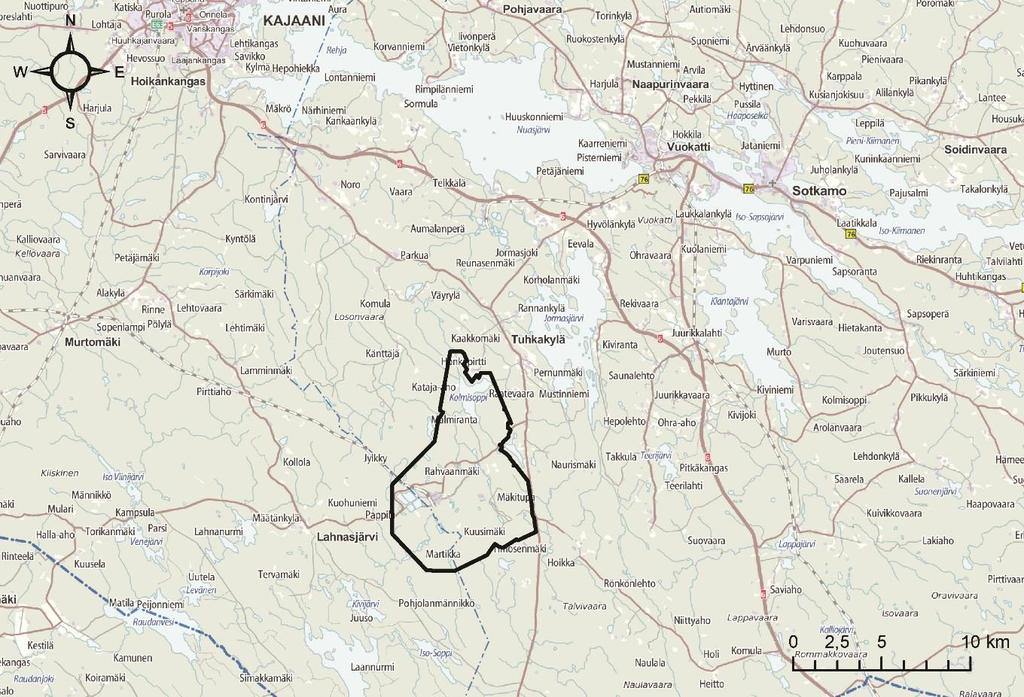

7 Kaivoksen ja Nuasjärven purkuputken ympäristövaikutusten tarkkailu sisälsi pintavesien biologisen fysikaalis-kemiallisen laadun tarkkailun. Ympäristövaikutusten tarkkailuun sisältyi myös maa-alueiden biologinen tarkkailu, kalataloustarkkailu sekä pohjavesi- ja pölylaskeumatarkkailu. Tarkkailun vuosiraportti on jaettu seuraaviin osioihin, jotka on laadittu itsenäisinä raportteinaan; - Osa I Yhteenveto - Osa II Käyttötarkkailu - Osa III Päästövesien tarkkailu - Osa IV Pistemäisten ilmapäästöjen tarkkailu - Osa V Pintavesien laatu - Osa VI Pintavesien biologinen tarkkailu - Osa VII Maa-alueiden biologinen tarkkailu - Osa VII Kalataloustarkkailu - Osa VIII Pohjavedet - Osa IX Pölylaskeuma - Osa X Jätejakeiden kaatopaikkakelpoisuus 4 2. TARKKAILUN TAUSTATIEDOT 2.1 Tarkkailualue Terrafamen kaivos sijaitsee Sotkamon ja Kajaanin kuntien alueella, noin 23 km Sotkamon keskustasta lounaaseen. Kaivospiirin pinta-ala on noin 60 km 2. Kaivoksen sijainti ja kaivospiirin raja on esitetty yleiskartalla kuvassa 1. Kuva 2-1. Terrafamen kaivoksen sijainti ja kaivospiirin raja. Alue on Kainuun alueelle tyypillistä vaaramaisemaa, jota vallitsevat kuusi- ja mäntyvaltaiset metsät. Vaarajaksojen välisillä alueilla on soita ja pieniä lampia. Alueen suot on pääsääntöisesti ojitettu ja metsät metsätalouskäytössä. Alueen maaperä on korkeammilla maastonkohdilla moreenia ja alavilla mailla turvetta. Kallioperän vallitsevat kivilajit ovat kvartsiitit, mustaliuskeet ja kiilleliuskeet, alueen geologiselle vyöhykkeelle (Kainuun liuskekivijakso) tyypilliseen tapaan.

8 Alueen kasvillisuus, eläimistö ja linnusto ovat Kainuulle tyypillisiä. Alueella esiintyvistä eläinlajeista liito-orava ja lepakot (pohjanlepakko, viiksisiippa ja isoviiksisiippa) ovat luontodirektiivin IV-liitteen nojalla tiukasti suojeltavia lajeja, joiden esiintymistä alueella tarkkaillaan osana kaivoksen vaikutustarkkailua. Kaivospiirin tai sen välittömässä läheisyydessä ei ole Natura 2000-verkoston alueita, joista lähimmät sijaitsevat yli 2 kilometrin etäisyydellä kaivospiirin rajasta. Kaivosalue sijaitsee Oulujoen ja Vuoksen vedenjakajalla. Vesiä johdetaan kaivosalueelta molempiin vesistöihin. Oulujoen suuntaan purkureitit kulkevat Salmisen ja Kalliojärven sekä Kuusijoen kautta Kalliojokeen ja edelleen Kolmisopen, Tuhkajoen, Jormasjärven ja Jormasjoen kautta Nuasjärveen. Vuoksen vesistöalueen puolella purkureitti kulkee Ylä-Lumijärven ohitusojan kautta Lumijokeen ja edelleen Kivijärven ja Kivijoen kautta Laakajärveen. Vedet on johdettu Ylä-Lumijärven ohi vuoden 2013 alkupuolelta alkaen. Vuonna 2015 aloitettiin kaivoksen puhdistettujen ylijäämävesien johtaminen Nuasjärven purkuputken kautta Oulujoen vesistöön. Alueen vesistöille on ominaista, että ne ovat humuspitoisia, happamia, väriltään tummia ja tyypillisesti fosforirajoitteisia. Kaivosalueen lähivedet ovat pääasiassa pieniä puroja ja lampia, joiden ph on alhainen ja puskurikyky yleensä luonnostaan huono mustaliuskealueelle tyypilliseen tapaan. Tästä johtuen alueen vesistöissä tavataan paikoin luonnostaan kohonneita metallipitoisuuksia. Alueen vesistöissä esiintyy kohonneita sulfaatti-, mangaani- ja natriumpitoisuuksia liittyen kaivoksen aiempiin vesipäästöihin. Oulujoen suunnalla kohonneita sulfaattipitoisuuksia on aiempina vuosina esiintynyt Jormasjärven - Jormasjoen alueelle saakka ja Vuoksen suunnalla Laakajärven - Kiltuan alueella. Kaivoksen lähivesissä myös useiden metallien pitoisuudet ovat kohonneet vuonna 2012 tapahtuneen kipsisakka-altaan vuodon vuoksi ja veden ph on vaihdellut laajasti johtuen tuolloin tehdyistä kalkituksista. Ympäristöhallinnon vuonna 2014 tekemän pintavesien ekologisen laatuluokituksen mukaan alueen ekologinen tila ei ole muuttunut edellisestä vuodesta. Oulujoen vesistöalueella Kolmisopen tila on välttävä, Tuhkajoen - Korentojoen tyydyttävä ja Jormasjärven ja Nuasjärven hyvä. Vuoksen suunnalla Kivijärven ekologinen tila on huono, Kivijoen tyydyttävä ja Laakajärven, Kiltuanjärven sekä Nurmijoen hyvä. Laakajoki on nimetty voimakkaasti muutetuksi vesistöksi joen perkauksen ja Laakajärven säännöstelyn vuoksi ja sen ekologinen tila on tyydyttävä. (Vesien tila -karttakäyttöliittymä ). Tuotantoalueilla olevat kiinteistöt ovat kokonaan kaivosyhtiön omistuksessa. Vakituista ja lomaasutusta kaivospiirin välittömässä läheisyydessä on mm. Hakosen ympäristössä, Sorsalan kiinteistö Kolmisopen suunnitellun louhoksen itäpuolella, Metsäpirtin kiinteistö Kolmisopen pohjoispuolella ja kaksi loma-asuntoa Kalliojärven rannalla. Hieman kauempana asutusta on Puhakan alueella, Paavolan tila kaivospiirin itäpuolella sekä Tuhkakylässä kaivospiirin koillispuolella. Kivijärven rannalla on loma-asunto ja seurakunnan leirikeskus. Velvoitetarkkailuun kuuluvien osa-alueiden tarkkailualueet ja tarkkailupisteiden sijainnit sekä tarkemmat tiedot toteutetusta tarkkailusta on esitetty erillisissä vuosiraportin osaraporteissa. 2.2 Säätila Lämpötila- ja sadantamittaustiedot on esitetty Ilmatieteen laitoksen Kajaanin Petäisenniskan havaintoaseman mittaustietojen perusteella sekä sadannan osalta on esitetty myös kaivoksella mitatut sadannat (Kuva 2-2). Vertailujakson tiedot ovat Kajaanin Paltaniemen aseman tietoja. Vuonna 2018 tammikuu oli Kajaanissa lämpimämpi kuin pitkän ajan keskiarvo, mutta helmikuusta huhtikuuhun oli keskimääräistä viileämpää. Keskilämpötila nousi yli 0 C:een vasta huhtikuussa noin kuukautta vertailujaksoa myöhemmin. Toukokuusta vuoden loppuun saakka oli keskimääräistä lämpimämpää lukuun ottamatta kesäkuuta, jonka keskilämpötila vastasi pitkän ajan keskiarvoa. Myös syys- ja lokakuun osalta keskilämpötila oli lähellä pitkän ajan keskiarvoa. Heinäkuu sen sijaan oli selvästi tavanomaista lämpöisempi. Lämpimän tammikuun, kesän ja loppuvuoden ansiosta koko vuoden keskilämpötila (3,7 C) oli yli asteen korkeampi kuin pitkän ajan keskilämpötila (1,96 C). 5

9 6 Kuva 2-2 Kuukausittaiset lämpötilat ja sademäärät vuonna 2018 sekä vertailu pitkänajan ( ) keskiarvoihin. Kaivoksella mitattu koko vuoden sadanta oli jonkin verran keskimääräistä pienempi, etenkin tavanomaista kuivempien helmi-, touko- ja joulukuun vuoksi. Tammi-, kesä- ja syyskuussa sadanta oli keskimääräistä suurempaa. Ilmatieteen laitoksen mittaama sadanta oli tammi-kuun, kesän ja marraskuun osalta huomattavasti pienempi kuin kaivoksella mitattu. Kuvassa (Kuva 2-3) on esitetty keskimääräinen tuulijakauma lentokentän sääaseman mittausten perusteella koko vuoden ajalta (Ilmatieteen laitos, avoin data). Tuulen suunnalla tarkoitetaan ilmansuuntaa, josta tuuli puhaltaa. Kuva 2-3 Kajaanin lentokentän sääaseman keskimääräiset tuulen suunnat ja nopeudet vuonna Ilmatieteenlaitos, avoin aineisto ( ). 2.3 Vedenkorkeudet ja virtaamat Kaivoksen toimesta tarkkaillaan Niskalan padon ja Kalliojoen virtaamia sekä Kolmisopen vedenkorkeutta. Kalliojoen mittauspiste on noin m ennen Kolmisopen laskukohtaa. Niskalan padolla puolestaan säädellään Kolmisopen vedenkorkeutta ja Tuhkajoen virtaamaa. Vuonna 2018 viikoilla 2-6 ja 8 Kalliojoen virtaamaa ei mitattu jäätilanteen vuoksi.

10 Niskalan padolta mitattu virtaama oli suurimmillaan tammikuun alussa, maaliskuun alkupuolelta kesäkuun loppupuolelle sekä loka-marraskuussa (Kuva 2-4). Muulloin virtaama oli pieni. Kalliojoen virtaama oli alkuvuodesta pieni, mutta kasvoi voimakkaasti huhtikuun aikana lumien sulamisen myötä. Toukokuun lopusta syyskuun alkupuolelle saakka virtaama oli pieni lukuun ottamatta kesäja heinäkuun vaihteen lyhyttä suuremman virtaaman jaksoa. Syyskuun puolessa välissä virtaama jälleen kasvoi ja pieneni marraskuun lopussa syyskuun alun tasolle pysyen loppuvuoden ajan pienenä. 7 Kuva 2-4 Niskalan padon ja Kalliojoen virtaamat sekä Kolmisopen havaittu pinnankorkeus sekä pinnankorkeuden ylä- ja alaraja (kuvaajat perustuvat mittausdataan). Kolmisopen veden pinnankorkeus pysyi tasaisena tammikuun alusta maaliskuun puoliväliin, jonka jälkeen se laski noin 1 metrillä kuukauden aikana. Huhtikuussa pinnankorkeus alkoi nopeasti nousta ja ylitti toukokuussa ( ) vedenkorkeudelle asetetun ylärajan 18 päivän ajan. Tämän jälkeen pinnankorkeus laski karkeasti ottaen syyskuun puoleen väliin saakka, nousi jälleen marraskuun puoleen väliin saakka ja pysyi loppuvuoden melko tasaisena. Toukokuussa pinnankorkeuden mittari mittasi yhtenä päivänä (25.5.) kolmen metrin pudotuksen edellisenä päivänä mitattuun pinnankorkeuteen verrattuna. Seuraavana päivänä pinnankorkeus oli palautunut aiemmalle tasolleen. Suuri hetkellinen pinnankorkeuden alenema johtui todennäköisesti mittausvirheestä. Vuoksen puolella purkuvesistössä ei ole kaivoksen omaa virtaamamittausta, vaan virtaamatiedot saadaan ympäristöhallinnon ylläpitämästä Oiva-tietojärjestelmästä. Kiltuanjärven Jyrkän virtaamahavaintopiste sijaitsee Kiltuanjärven ja Haapajärven välisessä salmessa. Havaintopisteellä virtaama oli vuonna 2018 suurimmillaan huhtikuun loppupuolelta toukokuun loppuun saakka (Kuva 2-5). Virtaama pysyi pitkän ajan keskivirtaamaa suurempana maaliskuun puolivälistä toukokuun loppupuolelle saakka. Muutoin virtaama oli pieni, suunnilleen pitkän ajan alivirtaaman tasolla. Koska Vuoksen vesistöön ei ole purettu kaivoksen vesiä vuoden 2016 kevään jälkeen, ei Kiltuanjärven virtaamaseurannalla nykyisin olevan kaivoksen vaikutusten tarkkailun kannalta merkitystä. Tästä syystä voisi olla tarkoituksenmukaisempaa luopua Kiltuanjärven virtaamaseurannasta ja sen sijaan seurata esimerkiksi Kajaaninjoen virtaamaa, jonka avulla voitaisiin arvioida Nuasjärven vesistövaikutuksia.

11 8 Kuva 2-5. Kiltuanjärven (04.643) Jyrkän havaintopisteen virtaamat vuonna 2018 ja pitkän aikavälin keskija ääriarvot (lähde: Ympäristöhallinnon OIVA-tietojärjestelmä).

12 9 3. KÄYTTÖTARKKAILU (TERRAFAME OY) Terrafamen tuotantoprosessi vuonna 2018 vastasi aiempaa. Vuonna 2018 tuotettu malmi on louhittu Kuusilammen avolouhoksesta, jossa edettiin syvimmillään tasolle +60 mmp. Eteläinen avaus, jossa on aiemmin varastoitu vettä ympäristöluvan mukaisesti, saatiin vuoden 2018 alussa tyhjennettyä vedestä ja kokonaan tuotannon käyttöön. Malmia louhittiin yhteensä 17,9 miljoonaa tonnia, minkä lisäksi louhittiin sivukiveä yhteensä 24,4 miljoonaa tonnia. Sivukivi läjitettiin kokonaisuudessaan sivukivialueelle KL2, jossa täyttö eteni vuoden 2018 aikana lohkolle 2. Myös sivukivialueen suotovesiallas DP4 otettiin käyttöön vuoden 2018 aikana. Alueen tarvekivilouhoksista louhittiin yhteensä vuoden aikana tarvekiveä 5,79 miljoonaa tonnia kaivoksen, maanrakennustöiden sekä teiden ylläpidon tarpeisiin. Lisäksi pintamaita poistettiin kaivoksen maanrakennusurakoiden yhteydessä vuoden aikana yhteensä m 3. Kaivostoiminnasta syntyvää tärinää mitattiin vuoden aikana jatkuvatoimisilla tärinämittareilla kolmesta pisteestä, joista kaksi sijaitsee kaivosalueen ulkopuolella asutuissa kiinteistöissä ja yksi tehdasalueella. Yhden kiinteistön tärinämittarin yhteydessä on myös ilmanpainemittari louhintaräjäytysten paineaaltojen kulkeutumisen tarkkailua varten. Kaikki louhittu malmi on kasattu murskaus-, seulonta- ja agglomerointiprosessien jälkeen primääriliuotukseen. Primäärikasoille kasattua malmia siirrettiin vuoden aikana sekundääriliuotuskasoille noin 16,9 miljoonaa tonnia. Bioliuotus primääri- ja sekundäärikasoilla toimi suunnitelmien mukaisesti koko vuoden ajan. Vuonna 2018 sekundääriliuotus eteni lohkolle 4. Vuoden aikana bioliuotuksessa toteutettiin sekundääriliuotusalueen puhaltimilla sekä niiltä lähtevillä putkistoilla meluntorjuntatoimenpiteitä, joilla pyrittiin vaimentamaan puhaltimista lähtevän melun tasoa sekä estämään sen kulkeutumista. Meluntorjunnan kehitystyötä jatketaan myös vuonna Terrafamen toiminnan aikana kasatut primääriliuotuskasat tuottivat hyvin lämpöä koko vuoden. Lisäksi uusien kasojen tuore malmi sitoi liuosta, jonka vuoksi kasoille voitiin johtaa korvausvettä kaivoksen vesivarastoista. Käänteisosmoosilaitoksella syntynyt rejekti johdettiin liuoskiertoon koko vuoden ajan ( m3). Yhteensä muita vesijakeita johdettiin bioliuotuskasoille 2,9 miljoonaa kuutiota korvaamaan haihduntaa. Vuoden 2018 alussa kaivosalueella oli varastoituna ylimäärävesiä yhteensä noin m3, josta puhdistettua vettä m3. Vuoden lopussa vastaava vesimäärä oli noin m3 (Kuva 2), josta jo puhdistettua vettä oli m3. Vuonna 2018 Kolmisoppijärvestä otettiin vettä m 3. Tästä m 3 oli raakavesilinjan sulanapitovirtaamaa, joka johdettiin takaisin luontoon tehdasalueen ulkopuolelle. Kolmisoppijärven säännöstelyä tarkkailtiin aiempien vuosien tapaan. Vuoden 2018 aikana metallien talteenottolaitosta ajettiin kahdella linjalla. Normaalien toiminnan aikaisten huoltotoimien lisäksi touko-kesäkuun vaihteessa talteenottolaitoksella pidettiin molempien tuotantolinjojen vuosihuoltoseisokit, minkä johdosta metallien talteenotto oli kokonaisuudessaan pysähdyksissä noin viikon ajan. Seisakissa tehtyjen sähkönsyöttölinjojen ja sähköaseman korjaus- ja huoltotöiden aikana pidetyn sähkökatkon aikana päästiin testaamaan myös varavoiman käyttöä etenkin prosessi- ja ympäristöturvallisuuden kannalta tärkeissä toiminnoissa. Vuonna 2018 lämpöenergian kulutus oli yhteensä 24,6 GWh ja sähkönkulutus (ostettu) yhteensä 383 GWh. Vuoden aikana Terrafame on luopunut raskaan polttoöljyn käytöstä ja tehtaan lämpölaitoksilla siirryttiin muutostöiden jälkeen käyttämään polttoaineena propaania. Vuonna 2018 ajoneuvojen moottoripolttoöljyn kulutus oli tonnia ja dieselin 307,3 tonnia. Polttoaineita jaetaan sekä kaivosvarikon että tehdasalueen jakelupisteistä. Toimittajan vaihtuessa myös jakeluasemilla tehtiin muutoksia vuoden 2018 aikana. Muutostöiden yhteydessä tehdyissä maaperätutkimuksissa ei havaittu merkkejä polttoaineen vaikutuksista. Vuoden 2018 aikana valvovalle ympäristöviranomaiselle ilmoitettiin 14 erilaista poikkeustilannetta, joihin on sisältynyt riski vaikutuksista ympäristöön. Merkittävä ympäristöpoikkeama vuonna 2018 oli kaivosalueen itäpuolella kulkevan Kivipuron sulfaatti- ja metallipitoisuuksien kohoaminen. Pitoisuuksien kohoaminen johtui KL2 sivukivialueella tehdyistä rakennus- ja maansiirtotöistä. Kivipuron veden määrä on ollut alhainen ja virtaama pieni, joten kuormitusvaikutusten purossa on arvioitu jäävän vähäisiksi. Lisäksi kaivospiirin ulkopuolella tapahtui yksi toimintaan liittyvä öljyvahinko, jossa purkuputken toimintaan liittyvästä aggregaatista pääsi polttoöljyä maaperään joitakin kymmeniä litroja. Vuonna 2018 kaivosalueen ulkopuolelta esimerkiksi paikallisilta asukkailta saatiin yhteensä 26 ilmoitusta ympäristöhavainnosta.

13 10 4. PÄÄSTÖTARKKAILU 4.1 Vesipäästöjen tarkkailu Terrafamen kaivoksen päästövesitarkkailu käsitti kaivoksen alueella muodostuvien ja käsittelyä vaativien vesien, prosessin ylijäämävesien sekä saniteettipuhdistamon veden laadun, määrän ja syntyvän ympäristökuormituksen tarkkailun voimassa olevan tarkkailuohjelman ja lupapäätösten mukaisesti. Lisäksi tarkkailuun kuuluu sivukivialue KL2-alueella muodostuvien vesien tarkkailu. Sivukivialueen tarkkailu aloitettiin vuoden 2017 lokakuussa. Sivukivialueen sivukivitäytöstä suotautuvat vedet ja rakenteiden alapuoliset kerätään DP4 ja DP5-altaisiin, joista vedet johdetaan prosessiliuotuskiertoon tai kaivoksen vesienkäsittelyyn. Vesiä ei johdeta luontoon vaan. DP4-allas otettiin käyttöön vuoden 2018 lopussa ja siihen johdettavien vesien tarkkailu aloitetaan vuonna Tarkkailujakson aikana sivukivialueelta tulevien vesien laadussa ei tapahtunut huomattavia muutoksia. Rakenteiden alapuolisten vesien määrä oli vähäinen ja näytettä ei saatu joka kuukausi. Sivukivitäytön läpi suotautuvan veden metallipitoisuudet ovat suuria ja vaihtelivat vuoden aikana ollen pääosin suurimmillaan vuoden vaihteessa. Vesistöihin johdettavien vesien vedenlaatua tarkkailtiin viikoittain otettavin näyttein tarkkailusuunnitelman mukaisesti purkupisteiltä lähtevästä vedestä, mikäli vettä juoksutettiin vesistöön. Tarkkailutulosten perusteella seurattiin ympäristöluvassa annettujen lupamääräysten toteutumista sekä arvioitiin keskuspuhdistamon puhdistustehoa eri aineiden suhteen puhdistusyksikölle saapuvan ja sieltä lähtevän veden laadun perusteella. Vuonna 2018 kaivosalueelta johdettiin ulos vesistöihin yhteensä noin 2,48 milj. m 3 käsiteltyjä jätevesiä, joista kaikki johdettiin pohjoiseen Oulujoen vesistöön. Vesistä 2,35 milj. m 3 (95 %) johdettiin ympärivuoden Latosuon altaalta purkuputkea pitkin Nuasjärveen ja 0,12 milj. m 3 (5 %) toukokuussa Latosuolta Kuusijokeen. Kokonaisjuoksutusvesimäärä oli noin 2,8 miljoona kuutiota vähemmän kuin vuonna 2017 ja noin 7,1 miljoonaa kuutiota vähemmän kuin vuonna Vuoden 2018 alussa vesistöön johdettavien vesien luparajat tiukentuivat sulfaatin ja mangaanin osalta. Sulfaatille on annettu virtaamapainotteiselle kuukausikeskiarvolle raja-arvoksi <2 000 mg/l ja yksittäiselle näytteelle <4 000 mg/l. Mangaanin uusi luparaja on virtaamapainotteisena kuukausikeskiarvona laskettuna μg/l. Purkuputkesta johdettavan veden sulfaattipitoisuuden virtaamapainotteinen keskiarvo ylitti raja-arvon tammi-maaliskuussa. Muiden aineiden osalta purkuputken kautta johdetuttujen vesien laatu pysyi luparajojen alapuolella. Latosuolta vanhoja purkureittejä pitkin johdettujen vesien laatu pysyi luparajoissa kaikkien aineiden osalta. Keskusvedenpuhdistamolle tulevien ja kipsisakka-altaalta lähtevien vesien keskiarvopitoisuuksien avulla laskettiin suuntaa antavat keskimääräiset puhdistustehot sulfaatille, alumiinille, kadmiumille, kuparille, raudalle, mangaanille, nikkelille, sinkille ja natriumille. Keskuspuhdistamon kalkkineutralointiin perustuvan vedenkäsittelyn puhdistusteho oli metallien osalta pääosin erinomainen keskimääräisen puhdistustehojen vaihdellessa välillä %. Natriumin puhdistusteho oli 27 %. Myös sulfaatin puhdistusteho 77 % oli hyvä. Vuonna 2018 ympäristöön johdettavien vesien määrä oli huomattavasti edellisvuosia alhaisempi mikä näkyi myös aiempaa alhaisempina ainekuormituksina. Vesistöön johdetut kokonaisvuosikuormitukset täyttivät sekä alkuperäisille purkureiteille että purkuputkelle annetut luparajat. Vaikka pitoisuustasot sulfaatin osalta ylittivät pitoisuuden luparajan tammi-maaliskuussa, kuormituksen luparajat eivät ylittyneet juoksutetun veden määrän ollessa pieni. Terrafamen tehdasalueella, toimistorakennuksessa ja muissa tiloissa muodostuvat saniteettivedet käsitellään vuonna 2008 rakennetulla jätevedenpuhdistamolla. Lisäksi kaivoksella on kaksi kenttäpuhdistamoa, joiden tarkkailua tehdään osana yhtiön omaa käyttötarkkailua. Jätevedenpuhdistamolla käsitellyn jäteveden määrä oli hieman edellisvuotta pienempi. Jätevedenpuhdistamo täytti sille asetetut puhdistustehot BOD7:n (90 %) kuin kokonaisfosforin (98 %) osalta. Valtioneuvoston asetuksen vaatimukset täyttyivät kaikilta osin. 4.2 Ilmapäästöjen tarkkailu Vuonna 2018 ilmapäästömittauksia tehtiin kahdeksassa kohteessa; 1. Saostuslinjat 1 & 2 (H2S imeytys) 2. Varastosäiliöt

14 11 3. Esineutraloinnin nauhasuodin 4. Nauhasuodin uuden pesurin jälkeen 5. Sakeuttimet 6. Rautasaostuslinjat 1 & 2 7. Neutralointireaktori 8. Kaskadipesurin jälkeen Rikkivety ja rikkidioksidipitoisuutta mitattiin vuoden 2018 aikana mittauskohteista kahdesti. Mittaukset tehtiin ja Ensimmäisen mittauskerran ( ) mittauksissa ei mitattu kohdetta Rautasaostuslinjat 1 & 2, koska kyseinen kohde ei ollut käytössä mittausten aikana. Toisen mittauskerran ( ) mittauksissa ei mitattu kohdetta Saostuslinjat 1 & 2, koska prosessiputkistoa oli muutettu, eikä putkistossa ollut mittausyhdettä. Kohdetta Neutralointireaktori ei mitattu, koska pesuri oli huollossa. Mittausten tarkoituksena oli selvittää metallitehtaan poistokaasujen päästöjä ympäristöluvassa määritetyille komponenteille. Arvoja verrattiin ympäristölupapäätöksen (Nro 36/2014/1, Dnro PSAVI/58/04.08/2011) raja-arvoihin. Rikkivetypitoisuuden raja-arvo on 30 mg/m 3 n, H 2S-pitoisuudet alittivat raja-arvon 30 mgh 2S/m 3 n kaikissa muissa kohteissa, paitsi Varastosäiliöt, mittauksissa. Rikkidioksidipitoisuutta verrattiin rikkivedylle asetettuun raja-arvoon 30 mg/m 3 n. SO 2-pitoisuudet alittivat raja-arvon kaikissa muissa kohteissa paitsi kohteessa Sakeuttimet, mittauksissa ja mittauksissa. 5. PINTAVESIEN FYSIKAALIS-KEMIALLINEN LAATU Terrafamen kaivoksen vesistövaikutusten tarkkailua tehdään sekä Oulujoen että Vuoksen vesistöissä. Nuasjärven purkuputken myötä vesistötarkkailua jatkettiin vuonna 2018 laajennetusti Jormasjärvellä, Jormasjoella, Nuasjärvellä, Kajaaninjoessa sekä Oulujärvellä. Tarkkailun tavoitteena on selvittää kaivosalueelta johdettavien vesien vaikutusalueen laajuus ja vesien johtamisesta aiheutuvia vesistövaikutuksia. Terrafame Oy:n vuoden 2018 vesistötarkkailun vuosiraportissa tarkastellaan vuoden aikana otettujen vesinäytteiden ja tehtyjen mittausten tuloksia sekä verrataan niitä edellisien tarkkailuvuosien tuloksiin. Soveltuvilta osin tuloksia on verrattu veden laadun eri viite- ja luokitteluarvoihin. Terrafame Oy:n kaivosalueelta vesistöihin johtamien puhdistettujen vesien vaikutuksia purkuvesistössä tarkkaillaan Oulujoen vesistössä välillä Salminen - Oulujärvi ja Vuoksen vesistössä välillä Ylä-Lumijärvi - Syväri. Kaivostoiminnan vaikutukset aiheutuvat veden otosta (Kolmisopen säännöstely) sekä toiminnan aiheuttamasta vesistökuormituksesta. Kaivosalueelta vesistöön johdettavat puhdistetut vedet sisältävät jäämiä haitta-aineista, jotka koostuvat pääosin malmista peräisin olevista metalleista sekä natriumin ja sulfaatin osalta jossain määrin myös kaivoksella käytettävistä kemikaaleista. Kaivokselta vesistöön johdettavissa vesissä ei ole orgaanisia yhdisteitä ja niiden ravinnepitoisuudet ovat pieniä. Vesistötarkkailunäytteet otettiin ja analyysit tehtiin yksittäisiä poikkeuksia lukuun ottamatta voimassa olevien tarkkailuohjelmien ja niihin tehtyjen lisäysten mukaisesti. Vuonna 2018 kaikki kaivokselta vesistöön johdettavat vedet johdettiin pohjoiseen Oulujoen vesistöön. Vuonna 2018 kaivosalueelta vesistöihin juoksutettu kokonaisvesimäärä oli selvästi pienempi kuin aiempina vuosina, mikä voitiin havaita tarkkailupisteillä yleisesti pitoisuustasojen laskuna. Vuoksen suuntaan on juoksutettu kaivokselta vesiä viimeksi keväällä Oulujoen vesistöalue Oulujoen purkusuunnassa kaivostoiminnan vaikutukset näkyvät voimakkaimmin Salmisessa ja Kalliojärvessä, joihin on aiemman kuormituksen seurauksena muodostunut pysyvä kerrostuneisuus vuosina Vuonna 2018 järviin ei kohdistunut kuormitusta kaivokselta. Pysyvästi kerrostuneiden järvien päällysvedessä sähkönjohtavuus ja haitta-aineiden pitoisuudet ovat pienentyneet viime vuosien aikana huomattavasti. Myös alusvedessä ne ovat pääosin pienentyneet, vaikka ovatkin edelleen yleisesti suuria etenkin Salmisessa (esim. SO4, Ni, Mn, Na).

15 Kolmisopen vesimassa pääsi vuonna 2018 sekoittumaan syystäyskierrossa, mikä paransi pohjanläheisen veden happitilannetta. Tämä voitiin havaita pienempänä sähkönjohtavuutena sekä metallien ja sulfaatin pitoisuuksina vuosiin verrattuna. Huomattavin ero aiempaan oli Kolmisopin alusvedessä. Vaikutus voitiin havaita myös Tuhkajoen vedenlaadussa. Jormasjärvellä kaivostoiminnan vaikutus on näkynyt erityisesti alusveden kohonneina sulfaatti-, mangaani- ja natriumpitoisuuksina. Vuonna 2018 havaitut pitoisuudet olivat yleisesti ottaen pienempiä kuin viime vuosina keskimäärin. Vuosi 2018 oli ensimmäinen vuoden 2010 jälkeinen vuosi, jolloin keskimääräisessä sähkönjohtavuudessa ei ollut havaittavissa merkittävää eroa Jormasjärven eri pisteiden välillä eikä päällys- ja alusveden välillä. Alusvedestä mitattiin kerrostuneisuuskaudella happitilan-teen heikentymisen seurauksena kohonneita mangaanipitoisuuksia. Jormasjärveltä otettujen rantavesinäytteiden laatu vastasi päällysvedestä havaittua tasoa, eikä merkittäviä eroja pisteiden välillä havaittu. Liukoisen nikkelin pitoisuudelle sekoittumisvyöhykkeellä asetetun ympäristölaatunormin ylittäviä pitoisuuksia havaittiin Salmisen kaikissa vesikerroksista, Salmisenpurosta, Härkäpurosta ja Talvijoelta. Biosaatavan liukoisen nikkelin vuosikeskiarvolle asetettu ympäristölaatunormi ylittyi kaikissa muissa edellä mainituissa vesistön osissa paitsi Salmisenpurossa. Taustapitoisuuden huomioiva ympäristölaatunormi liukoiselle kadmiumille ylittyi ainoastaan Härkäpurossa. Rehja-Nuasjärvellä havaittiin vuonna 2016 selviä muutoksia sähkönjohtavuudessa, sulfaattipitoisuudessa sekä esimerkiksi mangaani- ja natriumpitoisuuksissa purkuputken käyttöönoton jälkeen. Vuonna 2018 vedenlaadussa havaitut muutokset olivat vuosia 2016 ja 2017 lievempiä. Vuonna 2018 sähkönjohtavuus sekä havaitut pitoisuudet olivat pääosin vuonna 2016 havaittuja pienempiä, mutta osin vuonna 2015 havaittuja suurempia. Täyskierto ulottui koko vesimassaan sekä kevätettä syystäyskierron aikana. Rantaveden laatu vastasi kokonaisuutena arvioiden tutkituilla näytepisteillä ulappa-alueelta havaittua tasoa, eikä pitoisuuksissa ollut merkittävää eroa näytteenottopisteiden välillä. Rantavesipisteiden vedenlaadussa ei ollut havaittavissa myöskään Jormasjoen tai purkuputken vaikutusta. Nuasjärven purkuputken käyttöönoton jälkeen voitiin Kajaaninjoessa ja Oulujärven havaintopisteillä havaita Rehja-Nuasjärven kaltainen pitoisuusnousu. Vuonna 2018 purkuputken vaikutusta tarkkailupisteiden vedenlaatuun ei ollut havaittavissa. Maanrakennustyömaan ja sivukiven läjitysalueen mahdollisia vaikutuksia seurattiin vuonna 2018 Kivipuron ja Pirttipuron näytteenottopisteiltä. Kivipurolla vedenlaatu oli pääosin selvästi aiempaa huonompi, todennäköisimmin mustaliuskeeseen louhittujen uomien kautta Kivipuroon päätyneen kontaminoituneen veden seurauksena. Alueella otettiin loppukesällä käyttöön kaivo, jonka kautta selkeytysaltaaseen johdetut vesijakeet voidaan kerätä talteen ja johtaa DP4-altaaseen. Alueen vesistä ei näin ollen enää aiheudu kuormitusta Kivipuroon. Pääosin Kivipuron pitoisuudet pienentyivät heinäkuusta lokakuuhun, mutta lokakuussa ne olivat edelleen koholla. Pirttipuron vedenlaatu on kohentunut alueella vuoden 2017 kesän poikkeamatilanteen jälkeen tehtyjen vedenhallintajärjestelyjen ansiosta mm. sähkönjohtavuuden sekä sulfaatin, mangaanin ja liukoisen nikkelin pitoisuuden osalta. 5.2 Vuoksen vesistöalue Vuoksen purkusuunnassa vesistöt ovat toipumassa vuoden 2012 kipsisakka-altaan vuodon jälkeisestä tilanteesta, jonka jälkeen vesien tila on yleisesti ottaen huomattavasti parantunut. Vedet ovat tyypillisesti happamia ja runsashumuksisia. Vuonna 2017 Vuoksen vesistöön ei juoksutettu kaivosalueen vesiä. Aiemmin pysyvästi kerrostuneessa Kivijärvessä yhdellä syvännepisteellä koko vesimassa on muutamana viime vuotena ollut jälleen ainakin osan vuotta sekoittunutta pinnasta pohjaan. Muidenkin Kivijärven syvännepisteiden alusvedessä on kahden viime vuoden aikana ollut havaittavissa lievää happitilanteen kohenemista, vaikka veden kerrostuneisuus on ollut edelleen ympärivuotista. Sähkönjohtavuus ja sulfaattipitoisuus ovat näytteenottopisteillä pääosin pienentyneet. Metallien pitoisuudet ovat pienentyneet tai pysyneet samoina aiempiin vuosiin verrattuna. Sulfaatin, mangaanin ja natriumin pitoisuudet ovat alusvedessä edelleen suuria etenkin pysyvästi kerrostuneilla syvänteillä. Kivijärvestä alaspäin purkusuunnassa havaittiin yleisesti vesien sähkönjohtavuuden, sulfaatti-, mangaani- ja natriumpitoisuuksien pienentyneen. Alusveden mangaanipitoisuuksissa on havaittu suurta vaihtelua näytteenottokertojen välillä. Vaihtelu on ollut suurelta osin linjassa happipitoisuuden vaihteluiden kanssa. Metallipitoisuuksien ympäristölaatunormien ylityksiä ei havaittu. Kaivoksen aiemman kuormituksen vaikutus voidaan edelleen havaita Vuoksen vesistössä ainakin Laaka- 12

16 järveen saakka. Kiltuanjärvessä ja Haapajärvessä pitoisuudet alkavat olemaan taustapitoisuuksien tasolla. Haapajärvestä alaspäin vaikutuksia ei voida erottaa taustapitoisuuksista. Kaivosalueen läheisillä järvillä (Iso-Savonjärvi, Hakonen, Raatelampi), jotka eivät sijoitu kaivoksen purkuvesien reitille, veden laatu oli pysynyt edellisvuosien tasolla. Veden sähkönjohtavuus oli luonnonvesille tyypillisellä tasolla ja sulfaattipitoisuudet ovat pysyneet vuodesta toiseen samana. Kadmiumin osalta ympäristölaatunormin ylityksiä ei havaittu. Nikkelin osalta ympäristölaatunormin ylittyi täpärästi Iso-Savonjärvessä. Osassa kaivosalueen purojen, lampien ja pienten järvien veden laadussa voidaan havaita mustaliuskealueen vaikutukset veden alhaisina ph-arvoina sekä korkeina sulfaatti- ja metallipitoisuuksina. Mustalammen, Munninlammen ja Hoikkalammen sähkönjohtavuus sekä liukoisen nikkelin pitoisuudet ovat olleet viime vuosina suurempia kuin ennen kaivostoimintaa, mikä Munninlammen ja Hoikkalammen osalta johtuu todennäköisesti kaivoksen pölyvaikutuksesta. Samaan aikaan Kuusilammella ja Kaivoslammella liukoisen nikkelin pitoisuus on pienentynyt, mutta sähkönjohtavuus, natriumpitoisuus ja ph-arvo ovat nousseet. Neutralointiasemalla puhdistetut vedet on johdettu vuoteen 2016 asti vesistöön Kuusilammen kautta. Kuusilammen veden laadun voidaan olettaa hiljalleen palautuvan tavanomaisemmaksi PINTAVESIEN BIOLOGINEN TARKKAILU 6.1 Pohjaeläimet Tarkkailun pohjaeläinseuranta toteutettiin syksyllä 2018 kaikkiaan kuudella jokikohteella ja 14 järvikohteella. Tutkimuksen tarkoituksena oli selvittää Terrafamen kaivosalueen vaikutuksia läheisten vesien veden laatuun ja sitä kautta mahdollisesti pohjaeläinyhteisöihin. Pohjaeläimet ilmaisevat elinympäristönsä hitaita muutoksia pidemmällä aikavälillä kuin vain kyseisellä näytteenottohetkellä. Pohjaeläimiä käytetään yhtenä biologisena osatekijänä vesistöjen ekologisessa tila-arvioinnissa. Selvityksessä käytettiin yhtenä osana vesistöjen ekologisessa tila-arvioinnissa käytettyjä pohjaeläinmittareita. Ekologisen tilan luokittelumittarit on kehitetty vesistöjen tilan yleisluokitteluun. Nämä mittarit kuvaavat siten suhteellisen huonosti yksittäisen toimintamuodon vaikutuksia (SYKE & RKTL 2007). Tästä syystä selvityksessä käytettiin myös muita pohjaeläinyhteisöä kuvaavia muuttujia ja tunnuslukuja. Vertailtaessa vuoden 2015 ja 2018 pohjaeläintarkkailutuloksiin, vuoden 2018 tulosten perusteella virtavesikohteiden ekologinen tila on pysynyt käytettyjen luokittelumittarien perusteella pääosin samana tai parantunut. Toisaalta Kivijoella pohjaeläinyhteisön tila on selvityksessä käytettyjen mittarien perusteella heikentynyt. Järvikohteiden ekologisissa tilaluokissa esiintyy enemmän vaihtelua mm. kohteesta ja käytetystä pohjaeläinmittarista riippuen. Joillain järvillä pohjaeläinyhteisöjen tila näyttäisi hieman parantuneen, kun toisilla kohteilla se on huonontunut. Kaivostoiminnan vaikutus pohjaeläimistöön näkyy etenkin kaivosaluetta lähimpänä sijaitsevilla tutkimuskohteilla. Myös joillain kauempana kaivoksesta sijaitsevilla kohteilla on viitteitä kaivostoiminnan kuormituksen vaikutuksista pohjaeläinyhteisöihin. Tutkimusalueilta ei havaittu nykyään uhanalaisina pidettyjä lajeja. Suomen lajien uusin uhanalaisuusarviointi julkaistaan tämän raportin laatimisajankohdan jälkeen. Kaivostoiminnan pohjaeläintutkimusasetelma ei sisällä vertailunäytteenottoalueita, joille ei kohdistuisi vesistövaikutuksia. Tästä syystä tutkimuskohteiden pohjaeläinyhteisöissä luontaisesti esiintyvän vaihtelun määrää on mahdoton eritellä kaivostoiminnasta johtuvista pohjaeläimistön vasteista. 6.2 Piilevät Piileväyhteisöjen tutkimuksessa selvitettiin kaivosalueelta lähtevien vesien vaikutusta Oulunjoen suuntaan laskevien Kalliojoen, Tuhkajoen ja Jormasjoen, sekä Vuoksen vesistön suuntaan laskevien Lumijoen, Kivijoen, Laakajoen ja Nurmijoen päällyslevästöön. Tutkimuksen tarkoituksena oli kerätä tietoa näiden vesimuodostumien ekologisesta tilasta, ravinteisuudesta sekä orgaanisesta kuormituksesta. Tuhkajoen, Jormasjoen, Laakajoen ja Nurmijoen näytteet edustavat vähintään hyvää päällyslevästön ekologista tilaa keskimäärin kasvukauden aikana. Lumijoen, Kivijoen ja Kalliojoen näytteiden perusteella jokien päällyslevästön ekologista tilaa voidaan pitää vähintään tyydyttävänä.

17 Kasviplankton Vuoden 2018 tarkkailuun sisältyvät kasviplanktonnäytteet otettiin kerran kuussa kesä- ja elokuussa 2018 seitsemästä eri järvestä yhteensä neljältätoista näytepaikalta: Oulujoen suuntaan laskevat järvet - Kalliojärvi (1 näytepaikka), Kolmisoppi (1), Jormasjärvi (2) ja Nuasjärvi/Rehjanselkä(5) sekä Vuoksen suuntaan laskevat Kivijärvi (1), Laakajärvi (2) ja Kiltuanjärvi (1). Tulosten perusteella arvioitiin järvien tilaa ekologisen luokituksen sekä muiden muuttujien perusteella. Vuonna 2018 näytteitä oli vain kesä- ja elokuulta, heinäkuun näytteet jäivät puuttumaan inhimillisen erehdyksen vuoksi. Kalliojärvi on järvi, jossa on leville hyvin vähän ravinteita käytettävissä, joka näkyy niin biomassoissa, TPI-arvoissa kuin sinilevien määrässä. Vuonna 2008 ja 2012 biomassat olivat vielä 2 mg/l tienoilla, 2013 ja 2015 arvot olivat huomattavasti alhaisempia. Piilevien vähäiseen määrään voi vaikuttaa mahdollinen kohonnut metallipitoisuus, sinilevillä esiintymisvähyyteen voi vaikuttaa myös mahdollinen alhainen ph. Taksoneita oli vähän, mutta diversiteetti oli kuitenkin korkea. Verrattuna aikaisempiin tuloksiin voidaan nähdä hienoinen biomassan nousu vuoteen 2015 verrattuna, samoin TPI-arvo ja taksonien määrä on hiukan noussut. Nämä viittaavat positiiviseen kehitykseen järvessä: kasviplanktonyhteisö ja lajiston määrä ovat kasvussa, mutta ollaan yhä kaukana vuoden 2008 tilanteesta. Kolmisopessa silmiinpistävin asia kasviplanktonin osalta oli valtava piileväkukinta elokuussa. Aikaisemmin, vuoden 2008 jälkeen, biomassa on pysytellyt lähes aina alle 0,5 mg/l. Lajisto on runsastunut verrattuna vuoteen 2015, mutta elokuun kukinta on selkeä merkki siitä, että yhteisö ei ole tasapainoinen, vaan ulkoinen paine voi muuttaa sen koostumuksen hyvin lyhyessä ajassa. Tuleva kehitys riippuu niin ulkoisen paineen muutoksista kuin sisäisen paineen eli eläinplanktonin kehittymisestä. Jormasjärven molempien näytepaikkojen elokuun biomassat olivat huomattavasti korkeammat kuin vuonna 2015, johtuen lähinnä Gonyostomum latum-lajista. Sukulaisensa G. semenin läsnä ollessa pyritään se jättämään pois laskuista ekologista luokitusta tehtäessä. G. latum on herkkä nitraattipitoisuuden nousulle. Jos näin tehtäisiin tässä tapauksessa, nousisi ekologinen luokitus biomassan ja klorofyllin osalta myöskin erinomaiseen luokkaan. Puuttuva heinäkuun näyte olisi mitä ilmeisemmin taas laskenut luokitusta sinilevien osalta. Nuasjärven näytteissä kasviplanktonin biomassa oli hiukan noussut vuodesta 2016 muissa näytepaikoissa, kuin 34:ssä. Tasot olivat nyt suunnilleen vuoden 2015 kohdalla. Biomassan nousua kannattaa kuitenkin seurata 80-luvulla arvot ovat olleet 3-4 suurempia. Haitallisten sinilevien määrä oli samoin lähempänä vuoden 2015 tuloksia eli tilanne siltä osin on hyvä. Woronichinian määrän kehitystä kannattaa seurata. Vuoden 2016 suurista Rhizosolenia-piilevämääristä (0,3-0,4 mg/l, kesäkuussa, Hakanen ja Zwerver 2016) ei ollut enää jälkeäkään. Nuasjärvi-Rehjanselkä on selkeästi normaalein järvialue tässä näytesarjassa leväryhmien osuudet eivät hyppele rajusti, lajisto on runsasta ja biomassat maltillisia. Kokonaisarvioksi vuoden 2018 ekologisesta luokasta voi antaa hyvän, ja vielä lähempänä erinomaista kuin välttävää. Kivijärven näytteissä biomassa ja klorofylli-a olivat selkeästi erinomaisen luokan arvoilla. Arvot olivat vuonna 2015 suunnilleen samoilla tasoilla, sitä ennen ne ovat olleet huomattavasti korkeampia. Vuonna 2018 erikoista oli koristelevä Closterium acutum var. acutumin suurimittainen esiintyminen. On mielenkiintoista seurata, onko kyseessä vain väliaikainen ravinteikkuus vai lähtölaukaus uudelleen korkeampiin biomassoihin. Lajisto on hiukan niukkaa ja sekin mahdollistaa helpommin Closteriumin kaltaisen kukinnan. Leväryhmien esiintyminen on ollut vuosien saatossa (tuloksia alkaen 2012) kovin epätasaista, joka myös antaa kuvan epävakaasta tilanteesta. Kasviplankton ei tue aivan näin hyvää ekologista luokkaa, kuin mitä keskiarvot antavat ymmärtää. Laakajärven kasviplanktonyhteisön biomassa oli vähäinen, kun kyseessä on runsashumuksinen järvi ja kun biomassassa on mukana isokokoista limalevää. Lajisto on kuitenkin varsin rikas. Taksonien määrä onkin huomattavasti noussut verrattuna pariin aikaisempaan näytekierrokseen. TPIarvojen ero eri näytepaikkojen kesken indikoi erilaisia tilanteita, näytepaikalla 13 on vedessä saatavilla vähemmän ravinteita. TPI-arvot ovat seuranneet toisiaan hyvin aikaisempina vuosina. 6.4 Vesisammalten metallipitoisuudet Vesisammalten metallipitoisuuksia tutkittiin vuonna 2018 virtanäkinsammalesta (Fontinalis dalecarlica) seitsemältä havaintopaikalta. Havaintopaikat sijaitsivat Oulujoen vesistöalueella Kalliojoessa, Tuhkajoessa ja Jormasjoessa sekä Vuoksen vesistöalueella Lumijoessa, Kivijoessa, Laakajoessa ja Nurmijoessa.
