1 Vastaanottaja Talvivaara Sotkamo Oy:n konkurssipesä Asiakirjatyyppi Vuosiraportti 2014 Päivämäärä TALVIVAARA SOTKAMO OY:N KONKURSSIPESÄ OSA IX: TALVIVAARAN KAIVOKSEN PÖLYLASKEUMATARKKAILU VUONNA 2014

2 TALVIVAARA SOTKAMO OY:N KONKURSSIPESÄ TALVIVAARAN KAIVOKSEN TARKKAILU VUONNA 2014 OSA IX: PÖLYLASKEUMA Päivämäärä Laatija Tomi Jutila, Ramboll Finland Oy Tarkastaja Katariina Koikkalainen, Ramboll Finland Oy Pentti Manninen, Ramboll Finland Oy Hyväksyjä Elina Salmela, Talvivaara Sotkamo Oy:n konkurssipesä Kuvaus Kaivoksen ympäristötarkkailun vuosiraportti 2014 Viite Kannen kuva: tarkkailupiste Pöly 12,

3 TALVIVAARAN KAIVOKSEN PÖLYLASKEUMATARKKAILU VUONNA / 18 SISÄLTÖ 1. Johdanto 2 2. Tarkkailujakson säätila 2 3. Tulokset ja niiden tarkastelu Sähkönjohtavuus ja ph Kiintoaine ja hehkutusjäännökset Metallit Nikkeli Kupari Koboltti Sinkki Rikki Rauta Uraani Yhteenveto Lähdeluettelo 18 Liitteet Liite 1 Pölytarkkailun havaintopisteet Liite 2 Tuulitiedot Liite 3 Pölytarkkailun tulokset vuonna 2014 Liite 4 Kiintoaineskuvaajat Liite 5 Pitoisuusjakaumakartat

4 TALVIVAARAN KAIVOKSEN PÖLYLASKEUMATARKKAILU VUONNA / JOHDANTO Talvivaaran kaivosalueen pölylaskeuman määrää seurattiin yhteensä 14 tarkkailupisteestä, joista neljä sijaitsi kaivospiirin alueella ja kymmenen sen ympäristössä. Keräimet 11 ja 13 jätettiin vuonna 2014 tarkkailun ulkopuolelle, koska ne sijaitsevat lähellä pisteitä 10 ja 12. Jokaisessa tarkkailupisteessä käytettiin kahta rinnakkaista keräintä, joiden sisällöt yhdistettiin ennen analysointeja. Keräilyjakson pituus on tarkkailuohjelman (Pöyry 2014) mukaisesti 30±2 vrk. Tarkkailupisteiden tiedot on esitetty oheisessa taulukossa (Taulukko 1). Pisteiden sijainnit kartalla on esitetty liitteessä 1. Taulukko 1. Tarkkailupisteiden tiedot. Tunnus Koordinaatit (ETRS-TM35FIN) Alue Kohdekuvaus Tausta- X Y piste Pöly Tehdasalue Kaivosalue Pöly Pappila Asuinkiinteistö Pöly Pirttimäki Asuinkiinteistö Pöly Taattola Asuinkiinteistö Pöly Metsäpirtti Asuinkiinteistö x Pöly Myllyniemi Asuinkiinteistö Pöly Sorsala Asuinkiinteistö Pöly Lahnasjärven metsästusmaja Pöly Tuhkäkylän koulu Pöly Kipsisakka-allas, koillinen Kaivosalue Pöly vaiheen liuotusalue, itä Kaivosalue Pöly Kuusilammen louhos, koillinen Kaivosalue Pöly Juuso Asuinkiinteistö x Pöly Kalliojärvi Loma-asunto Keräysastioihin lisättiin keräimien vaihdon yhteydessä levä ja bakteerikasvua hillitsevää isopropanoliliuosta (5 %) 1 litra keräintä kohden. Isopropanoliliuoksen laatua seurattiin vuoden aikana kahdella nollanäytteellä, mistä analysoitiin samat parametrit kuin näytteistä. Tarkkailuohjelman mukaisesti jokaiselta pisteeltä määritettiin kuukausittain ph, sähkönjohtavuus, kiintoainepitoisuus sekä kiintoaineen hehkutushäviö ja jäännös. Lisäksi keräimistä määritettiin nikkeli, koboltti, kupari, sinkki, rauta, rikki ja uraanipitoisuudet viisi kertaa vuodessa: tammi, maalis, kesä, syys ja joulukuussa. Tammikuun metallianalyysit eivät kuulu nykyiseen tarkkailuohjelmaan, mutta näytteet otettiin ennen ohjelman voimaantuloa. Laskeumat lasketaan pitoisuuksien, nestemäärän, keräinten pinta alan ja keräysjakson pituuden perusteella. Mikäli pitoisuus on alle määritysrajan, käytetään laskennassa määritysrajapitoisuuden puolikasta. Kaikki vuoden 2014 tarkkailun tulokset on esitetty liitteessä TARKKAILUJAKSON SÄÄTILA Talvivaaran kaivoksella sijaitsee oma sääasema, joka mittaa jatkuvatoimisesti mm. tuulen nopeutta ja suuntaa. Aseman mittaamat keskimääräiset tuulen suunnat ja nopeudet vuonna 2014 on esitetty oheisessa kuvassa (Kuva 1). Kuvassa on esitetty myös vertailu Kajaanin lentoaseman vastaaviin tietoihin vuonna Kaivosalueen sääaseman osin puutteellisten tietojen vuoksi liitteessä 2 on esitetty koko vuoden tuulitiedot Kajaanin lentoaseman osalta.

5 TALVIVAARAN KAIVOKSEN PÖLYLASKEUMATARKKAILU VUONNA / 18 Kuva 1. Kajaanin lentokentän (vas.) ja Talvivaaran kaivoksen sääaseman (oik.) keskimääräiset tuulen suunnat ja nopeudet vuonna Kajaanin lentokentän tuulitiedot: Ilmatieteenlaitos, avoin aineisto ( ). Tuulen suunnalla tarkoitetaan aina ilmansuuntaa, josta tuuli puhaltaa. Tuulen vallitseva suunta käy ilmi tuuliruususta. Sekä kaivosalueella että lentokentällä vallitseva tuulensuunta oli etelä. Eteläinen suuntaus korostui kaivosalueen sääaseman tiedoissa, jonka osalta suunnan prosentuaalisen osuus oli melkein 24 %. Lentokentän osalta eteläisen suunnan prosentuaalinen osuus oli noin 14 %. Kaivoksen alueella idän suuntaiset tuulet eivät korostuneet samalla tavalla kuin lentokentän alueella. 3. TULOKSET JA NIIDEN TARKASTELU 3.1 Sähkönjohtavuus ja ph Laskeumanäytteiden ph ja sähkönjohtavuusarvoihin voi vaikuttaa useampi ulkoinen asia, kuten esimerkiksi keräimiin lisätyn liuoksen laatu. Nollanäytteiden perusteella isopropanoliliuoksen sähkönjohtavuudet olivat pieniä (<0,1 0,11 ms/m) ja ph vaihteli välillä 5,6 6,4 (ka 6). Laskeumanäytteiden ph arvot vaihtelivat vuoden 2014 tarkkailussa välillä 4,3 7,7. Aikaisempina vuosina vaihteluvälit ovat olleet 3,2 9,0 (2013), 4,1 7,8 (2012) ja 4,1 7,0 (2011). Keskimäärin keräimien ph on ollut kaivosalueella alhaisimmillaan vuosina , minkä jälkeen ph on hieman noussut. ph on alkutilannetta selvästi alhaisemmalla tasolla liuotusalueen itäpuolen näytteissä (pöly 12) sekä Kuusilammen louhoksen koillispuolen näytteissä (pöly 14). Ympäristön keräimillä sen sijaan ei ole havaittavissa merkittäviä muutoksia vuoden 2010 jälkeen. Ajalliset ph:n vaihtelut olivat myös vuonna 2014 suuria arvojen ollessa talvella huomattavasti matalammalla tasolla kuin kesällä (Kuva 2). Keskimääräiset ph arvot vuosina on esitetty taulukossa (Taulukko 2). Alhaisin keskimääräinen ph todettiin aiempien vuosien tapaan liuotusalueen keräimessä (pöly 12).

6 TALVIVAARAN KAIVOKSEN PÖLYLASKEUMATARKKAILU VUONNA / 18 Kuva 2. Kaivosalueen laskeumakeräinten ph:n kehitys vuosina Ympäristön keräimillä sen sijaan ei ole havaittavissa merkittäviä muutoksia vuoden 2010 jälkeen. Ajalliset ph:n vaihtelut olivat myös vuonna 2014 suuria arvojen ollessa talvella huomattavasti matalammalla tasolla kuin kesällä (Kuva 3). Kuva 3. Kaivosalueen ympäristön laskeumakeräinten ph:n kehitys vuosina

7 TALVIVAARAN KAIVOKSEN PÖLYLASKEUMATARKKAILU VUONNA / 18 Taulukko 2. Laskeumakeräinten keskimääräiset ph-arvot vuosina KESKIARVOT, ph kaivosalue kaivosalue Tehdasalue pöly 1 6,9 6,3 5,8 6,1 6,6 7,0 7,0 Kipsisakka-allas NE pöly 10 6,8 6,1 5,6 5,5 5,8 5,7 6,0 Kipsisakka-allas NE pöly 11 6,8 6,2 5,7 5,6 6,2 5,8 Liuotusalue E pöly 12 7,1 5,2 4,6 4,3 4,7 4,6 5,1 Liuotusalue E pöly 13 6,9 5,5 5,2 4,9 5,5 5,4 Kuusilammen louhos NE pöly 14 7,0 6,2 5,5 5,3 5,5 5,8 5,7 ympäristö ympäristö Pappila pöly 2 6,8 6,3 5,8 5,5 5,5 5,9 5,9 Pirttimäki pöly 3 6,6 6,4 5,7 5,8 5,6 5,7 5,8 Taattola pöly 4 7,1 6,3 5,7 5,8 5,5 5,6 5,6 Metsäpirtti pöly 5 6,9 6,2 5,5 5,8 5,7 5,6 5,8 Myllyniemi pöly 6 6,8 6,2 5,5 5,7 5,4 5,6 5,7 Sorsala pöly 7 6,8 6,3 5,8 5,7 5,6 5,6 5,9 Lahnasjärven metsästysm pöly 8 6,6 6,6 5,7 6,0 5,5 5,7 5,8 Tuhkakylän koulu pöly 9 6,8 6,3 5,7 5,9 5,6 5,7 5,8 Juuso pöly 15 6,7 6,5 5,7 5,8 5,6 5,6 5,8 Kalliojärvi pöly 16 6,7 6,2 5,7 5,5 5,5 5,5 5,8 3.2 Kiintoaine ja hehkutusjäännökset Kiintoaineslaskeumat (orgaaninen + epäorgaaninen) olivat keskimäärin hieman korkeammat kuin vuonna Kiintoainespitoisuudet vaihtelivat vuoden aikana välillä 0,03 32,05 g/m 2 /kk. Kokonaiskiintoaineslaskeumamäärät olivat edelliseen vuoteen verrattuna koholla etenkin osalla kaivoksen ympäristön pisteistä, kuten pisteellä Pöly 7, josta mitattiin heinäkuun kierroksilla suurimmat kiintoainespitoisuudet. Laskeumanäytteiden hehkutusjäännökset olivat kuitenkin kaikilla pisteillä verrattain pieniä, eli suurin osa laskeumasta oli orgaanista ainesta, etenkin kesällä jolloin kokonaislaskeumamäärät ovat poikkeuksetta huomattavasti suuremmat kuin talvella. Kesäaikana laskeumamäärää kasvattaa kasvimateriaali sekä kuolleet hyönteiset, joiden täydellinen suodattaminen näytteistä on hankalaa (Kuva 4, Kuva 5). Kiintoainelaskeumalle ei ole nykyisin olemassa raja- tai ohjearvoja. Aikaisemmin viihtyvyyshaittarajana käytettiin 10 g/m 2 /kk, joka on kuitenkin kumottu jo 80-luvulla. Vuoden 2014 tarkkailun aikana entinen viihtyvyysraja ylittyi osassa pisteistä etenkin kesä ja heinäkuun aikana, jolloin suurimmat kiintoainespitoisuudet todettiin pisteillä Pöly2 ja Pöly7. Entisen viihtyvyysraja arvon ylitykset johtuvat kuitenkin orgaanisesta aineksesta eikä kaivoksen toiminnasta.

8 TALVIVAARAN KAIVOKSEN PÖLYLASKEUMATARKKAILU VUONNA / 18 Kuva 4. Kiintoainelaskeumien kehitys kaivosalueen keräimissä vuosina Kuva 5. Kiintoainelaskeuman kehitys kaivosalueen ympäristön keräimissä vuosina Hehkutusjäännökset olivat kauttaaltaan pieniä, eli epäorgaanisen aineksen suhteellinen määrä laskeumasta oli pieni (0,03 4,88 g/m 2 /kk). Maaliskuussa kahdessa pisteessä havaittiin muista poikkeavia hehkutusjäännöspitoisuuksia, pisteissä Pöly 9 ja Pöly 3. Molemmat pisteet sijaitsevat kuitenkin lähellä tiealuetta ja etenkin Tuhkakylän pisteeseen Pöly 9 vaikuttaa todennäköisesti tien pölyäminen. Kyseisellä pisteellä on havaittu aiemminkin kohonneita hehkutusjäännöspitoisuuksia kevättalven aikana. Keskimääräiset hehkutusjäännösmäärät on esitetty taulukossa 3. Kiintoaineksen epäorgaanisen ja orgaanisen aineksen suhdekuvaajat on esitetty liitteessä 4.

9 TALVIVAARAN KAIVOKSEN PÖLYLASKEUMATARKKAILU VUONNA / 18 Taulukko 3. Keräinten keskimääräiset hehkutusjäännösarvot vuosina KESKIARVOT, Hehkutusjäännös (g/m 2 /kk) kaivosalue kaivosalue Tehdasalue pöly Kipsisakka-allas NE pöly Kipsisakka-allas NE pöly Liuotusalue E pöly Liuotusalue E pöly Kuusilammen louhos NE pöly ympäristö ympäristö Pappila pöly Pirttimäki pöly Taattola pöly Metsäpirtti pöly Myllyniemi pöly Sorsala pöly Lahnasjärven metsästysm pöly Tuhkakylän koulu pöly Juuso pöly Kalliojärvi pöly Talvivaaran kaivoksen pölylaskeumatarkkailussa havaitut laskeumat ovat edellisten vuosien tapaan pääosin orgaanista ainesta. Kaivostoimintoihin viittaavaa epäorgaanista laskeumaa oli vuonna 2014 edellisvuosia vähemmän, mikä johtuu todennäköisimmin pölyämistä aiheuttavan kaivostoiminnan vähäisyydestä louhostoiminnan ollessa pysähdyksissä koko vuoden ajan. Suurimmat epäorgaanisen aineksen pitoisuudet havaittiin kaivokselle johtavan tien läheisyydestä pisteiltä 3 ja Metallit Metallilaskeumatulokset eivät ole suoraan vertailukelpoisia, koska vuonna 2008 keräimissä käytettiin verkostovettä ja tuloksista poistettiin laskennallisesti veden vaikutus. Vuosina keräimissä käytettiin puhdistettua vettä ja vuodesta 2014 eteenpäin isopropanoliliuosta. Metallilaskeumille ei ole ohje tai raja arvoja, mutta rikkilaskeumalle on Valtioneuvoston päätöksellä 480/1996 asetettu Suomen metsätalousmaille pitkänajan keskimääräinen tavoitearvo 0,3 g/m 2 /v (0,025 g/m2/kk). Metallilaskeumat määritettiin nykyisen tarkkailuohjelman mukaan edellisvuosista poiketen vuonna 2014 neljä kertaa vuodessa. Tämän vuoden tuloksissa on mukana myös tammikuun metallilaskeumat, jotka analysoitiin ennen uuden tarkkailuohjelman voimaantuloa. Metallipitoisuuksien jakaumat on esitetty kartoilla liitteessä Nikkeli Nikkelilaskeumat vaihtelivat kaivosalueella vuonna 2014 välillä 0,06 3,78 mg/m 2 /kk ja kaivoksen ympäristössä välillä 0,02 0,39 mg/m 2 /kk. Pitoisuuksien laskeva trendi jatkui ja myös vuoden 2013 lopulla havaitut korkeammat pitoisuudet liuotusalueen itäpuolen keräimessä 12 palasivat alhaiselle tasolle. Kaivosalueen pienimmät pitoisuudet todettiin tehdasalueen luoteispuolen keräimessä 10 sekä avolouhoksen keräimessä 14. Ympäristön keräimissä ei havaittu merkittäviä poikkeamia. Tuhkakylän koulun pisteellä 9 pitoisuudet olivat korkeimmillaan maaliskuussa, mikä korreloi pisteellä havaittujen hehkutusjäännöspitoisuuksien kanssa (Kuva 6, Kuva 7).

10 TALVIVAARAN KAIVOKSEN PÖLYLASKEUMATARKKAILU VUONNA / 18 Kuva 6. Nikkelipitoisuuksien kehitys kaivosalueen keräimissä vuosina Kuva 7. Nikkelipitoisuuksien kehitys kaivoksen ympäristön keräimissä vuosina Vuosien aikana korkeimmat nikkelin keskipitoisuudet on lähes poikkeuksetta havaittu tehdasalueen keräimessä 1 ja liuotusalueen itäpuolen keräimessä 12. Keskimääräiset nikkelilaskeumat vuosina on esitetty taulukossa 4.

11 TALVIVAARAN KAIVOKSEN PÖLYLASKEUMATARKKAILU VUONNA / 18 Taulukko 4. Keskimääräiset nikkelilaskeumat kaivosalueen ja ympäristön keräimissä vuosina KESKIARVOT, Nikkeli (mg/m 2 /kk) Kaivosalue Kaivosalue Tehdasalue pöly 1 1,3 4,0 5,5 6,9 2,9 1,6 0,33 Kipsisakka-allas NE pöly 10 0,1 1,0 1,0 1,1 0,4 0,3 0,10 Kipsisakka-allas NE pöly 11 0,2 0,6 0,6 1,2 0,5 0,3 Liuotusalue E pöly 12 0,3 4,3 4,1 13,6 5,1 3,6 1,72 Liuotusalue E pöly 13 0,3 3,2 3,1 5,6 1,7 1,9 Kuusilammen louhos NE pöly 14 1,4 2,8 3,0 2,0 0,8 0,7 0,12 Ympäristö Ympäristö Pappila pöly 2 0,1 0,5 0,6 0,8 0,3 0,2 0,08 Pirttimäki pöly 3 0,2 1,4 1,1 1,5 0,5 0,4 0,17 Taattola pöly 4 0,4 0,9 1,0 0,8 0,3 0,3 0,06 Metsäpirtti pöly 5 0,1 1,2 1,2 0,9 0,3 0,2 0,06 Myllyniemi pöly 6 0,5 1,0 1,2 0,9 0,5 0,3 0,10 Sorsala pöly 7 0,2 0,5 0,6 0,6 0,4 0,3 0,09 Lahnasjärven metsästysm pöly 8 0,0 0,2 0,2 0,5 0,3 0,2 0,05 Tuhkakylän koulu pöly 9 0,3 0,3 0,3 0,4 0,3 0,3 0,16 Juuso pöly 15 0,0 0,2 0,3 0,3 0,3 0,3 0,05 Kalliojärvi pöly 16 0,1 0,3 0,3 0,7 0,4 0,2 0, Kupari Keskimääräiset kuparilaskeumat olivat kaivosalueella vuonna 2014 välillä 0,25 0,53 mg/m 2 /kk ja kaivosalueen ympäristössä 0,21 0,55 mg/m 2 /kk. Pitoisuudet olivat yleisesti matalalla tasolla eikä suuria poikkeuksia ollut havaittavissa (Kuva 8, Kuva 9). Pitoisuudet olivat sekä kaivosalueella että ympäristössä korkeimmillaan kesäkuussa, jolloin korkein pitoisuus havaittiin ympäristöalueen keräimessä 4 (1,64 mg/m2/kk). Kuva 8. Kuparipitoisuuksien kehitys kaivosalueen keräimissä vuosina

12 TALVIVAARAN KAIVOKSEN PÖLYLASKEUMATARKKAILU VUONNA / 18 Kuva 9. Kuparipitoisuuksien kehitys kaivosalueen ympäristön keräimissä vuosina Keskimääräiset kuparilaskeumat olivat vuonna 2014 kaivosalueella matalammat kuin aiempina vuosina. Ympäristössä pitoisuudet olivat pieniä vaihteluita huomioimatta jotakuinkin samaa luokkaa kuin kahtena edellisenä vuonna. Korkeimmillaan keskimääräinen kuparipitoisuus oli vuonna 2014 keräimessä 12, liuotusalueen vieressä (Taulukko 5). Taulukko 5. Keskimääräiset kuparilaskeumat kaivosalueen ja ympäristön keräimissä vuosina KESKIARVOT, Kupari (mg/m 2 /kk) Kaivosalue Kaivosalue Tehdasalue pöly 1 0,2 2,8 3,3 1,7 1,2 1,1 0,3 Kipsisakka-allas NE pöly 10 0,5 0,6 0,7 0,5 0,2 0,2 0,3 Kipsisakka-allas NE pöly 11 0,0 1,0 1,1 0,5 0,2 0,2 Liuotusalue E pöly 12 0,0 1,5 1,5 1,3 0,8 0,7 0,5 Liuotusalue E pöly 13 0,9 1,7 1,6 1,1 0,5 0,8 Kuusilammen louhos NE pöly 14 0,1 1,7 1,9 0,9 0,6 0,6 0,4 Ympäristö Ympäristö Pappila pöly 2 0,0 7,2 7,3 0,5 0,2 0,2 0,2 Pirttimäki pöly 3 0,0 0,9 0,8 0,7 0,3 0,3 0,4 Taattola pöly 4 0,3 0,6 0,7 0,5 0,2 0,2 0,5 Metsäpirtti pöly 5 0,0 0,6 0,6 0,5 0,2 0,2 0,4 Myllyniemi pöly 6 0,1 0,7 0,9 0,6 0,2 0,3 0,3 Sorsala pöly 7 0,1 0,5 0,6 0,6 0,2 0,3 0,5 Lahnasjärven metsästysm pöly 8 0,1 0,4 0,4 0,5 0,1 0,2 0,2 Tuhkakylän koulu pöly 9 0,1 0,3 0,4 0,4 0,2 0,2 0,3 Juuso pöly 15 0,2 0,9 1,0 0,8 0,3 0,6 0,3 Kalliojärvi pöly 16 0,0 1,9 1,9 0,6 0,2 0,2 0, Koboltti Kobolttilaskeumat jäivät vuonna 2014 alle 0,1 mg/m 2 /kk lukuun ottamatta liuotusalueen keräintä 12, jossa havaittiin korkeimmat pitoisuudet maaliskuussa (1,02 mg/m 2 /kk). Myös kyseisessä pisteessä pitoisuudet laskivat huomattavasti edellisvuoden loppupuolen pitoisuuspiikistä. Edellisvuosiin verrattuna pitoisuudet olivat kauttaaltaan pieniä (Kuva 10, Kuva 11).

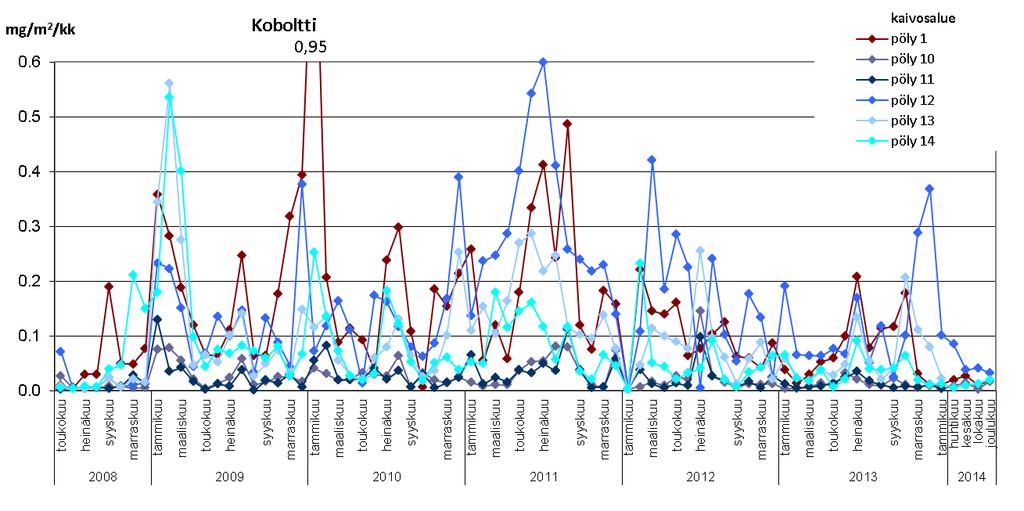

13 TALVIVAARAN KAIVOKSEN PÖLYLASKEUMATARKKAILU VUONNA / 18 Kuva 10. Kobolttipitoisuuksien kehitys kaivosalueen keräimissä vuosina Kuva 11. Kobolttipitoisuuksien kehitys kaivosalueen ympäristön keräimissä vuosina Keskimääräiset kobolttipitoisuudet ovat jatkaneet laskuaan ja myös vaihteluvälit ovat pienempiä kuin aiempina vuosina. Keskimäärin korkeimmat pitoisuudet todettiin aiempien vuosien tapaan liuotusalueen keräimestä 12 (Taulukko 6).

14 TALVIVAARAN KAIVOKSEN PÖLYLASKEUMATARKKAILU VUONNA / 18 Taulukko 6. Keskimääräiset kobolttilaskeumat kaivosalueen ja ympäristön keräimissä vuosina KESKIARVOT, Koboltti (mg/m 2 /kk) Kaivosalue Kaivosalue Tehdasalue pöly 1 0,05 0,19 0,21 0,21 0,10 0,08 0,02 Kipsisakka-allas NE pöly 10 0,01 0,03 0,03 0,04 0,02 0,01 0,01 Kipsisakka-allas NE pöly 11 0,01 0,03 0,03 0,04 0,02 0,01 Liuotusalue E pöly 12 0,02 0,14 0,13 0,30 0,15 0,13 0,06 Liuotusalue E pöly 13 0,01 0,15 0,09 0,16 0,08 0,07 Kuusilammen louhos NE pöly 14 0,06 0,14 0,08 0,09 0,05 0,04 0,01 Ympäristö Ympäristö Pappila pöly 2 0,00 0,02 0,02 0,03 0,01 0,01 0,01 Pirttimäki pöly 3 0,01 0,06 0,04 0,05 0,02 0,02 0,01 Taattola pöly 4 0,02 0,04 0,03 0,03 0,01 0,01 0,01 Metsäpirtti pöly 5 0,01 0,01 0,02 0,03 0,01 0,01 0,01 Myllyniemi pöly 6 0,02 0,04 0,04 0,04 0,02 0,02 0,01 Sorsala pöly 7 0,01 0,02 0,03 0,03 0,03 0,01 0,01 Lahnasjärven metsästysm pöly 8 0,01 0,01 0,01 0,02 0,02 0,01 0,01 Tuhkakylän koulu pöly 9 0,05 0,02 0,03 0,04 0,03 0,02 0,02 Juuso pöly 15 0,00 0,01 0,01 0,02 0,01 0,01 0,01 Kalliojärvi pöly 16 0,01 0,01 0,01 0,03 0,01 0,01 0, Sinkki Sinkkilaskeuman pitoisuudet vaihtelivat kaivosalueen keräimissä vuonna 2014 välillä 0,2 9,3 mg/m 2 /kk, ollen korkeimmillaan liuotusalueen itäpuolen keräimessä 12. Myös tehdasalueen keräimessä 1 todettiin muita keräimiä korkeampia pitoisuuksia. Ympäristöalueen pisteillä pitoisuudet vaihtelivat välillä 0,15 2,89 mg/m 2 /kk ollen korkeimmillaan pisteillä 7 ja 15. Pitoisuudet ovat laskeneet edellisvuosista etenkin kaivosalueen pisteillä (Kuva 12, Kuva 13). Kuva 12. Sinkkipitoisuuksien kehitys kaivosalueen keräimissä vuosina

15 TALVIVAARAN KAIVOKSEN PÖLYLASKEUMATARKKAILU VUONNA / 18 Kuva 13. Sinkkipitoisuuksien kehitys kaivosalueen ympäristön keräimissä vuosina Keskimääräiset sinkkilaskeumat olivat vuonna 2014 edellisvuosien tapaan korkeimmillaan liuotusalueen itäpuolen keräimessä 12. Keskimääräiset pitoisuudet ovat kuitenkin yhä laskeneet selkeästi sekä kaivosalueen että sen ympäristön tarkkailupisteissä verrattuna etenkin vuosiin Taulukko 7. Taulukko 7. Keskimääräiset sinkkilaskeumat kaivosalueen ja ympäristön keräimissä vuosina KESKIARVOT, Sinkki (mg/m 2 /kk) Kaivosalue Kaivosalue Tehdasalue pöly 1 2,57 10,5 15,7 20,9 14,3 10,6 3,5 Kipsisakka-allas NE pöly 10 0,94 2,21 3,93 4,33 3,83 2,4 1,1 Kipsisakka-allas NE pöly 11 0,78 2,09 3,39 4,60 2,66 1,7 Liuotusalue E pöly 12 0,61 9,86 17,8 32,9 13,9 11,0 5,1 Liuotusalue E pöly 13 1,06 7,33 8,04 15,2 5,08 6,1 Kuusilammen louhos NE pöly 14 2,43 6,14 6,01 6,44 3,00 2,6 0,7 Ympäristö Ympäristö Pappila pöly 2 0,81 4,67 3,63 2,69 1,63 1,7 0,7 Pirttimäki pöly 3 1,37 3,33 4,03 2,80 2,31 1,4 0,7 Taattola pöly 4 1,09 2,15 4,99 2,59 1,15 1,3 0,6 Metsäpirtti pöly 5 0,84 1,55 3,76 2,03 1,26 0,9 0,6 Myllyniemi pöly 6 1,03 2,18 4,23 3,63 1,43 1,7 0,5 Sorsala pöly 7 0,97 1,54 2,68 2,95 1,39 1,3 0,8 Lahnasjärven metsästysm pöly 8 1,80 1,21 3,06 1,55 1,00 1,4 0,6 Tuhkakylän koulu pöly 9 0,84 1,42 4,54 2,21 1,80 1,4 0,7 Juuso pöly 15 1,78 2,03 2,63 2,11 1,47 1,3 1,0 Kalliojärvi pöly 16 0,61 1,56 2,83 2,30 1,50 1,3 0, Rikki Rikkilaskeumat vaihtelivat vuonna 2014 kaivosalueen pisteissä välillä 0,009 0,169 g/m 2 /kk ollen korkeimmillaan kesäkuussa Kuusilammen louhosalueen keräimessä 14 sekä tehdasalueen keräimessä 1. Pitoisuudet kuitenkin laskivat yleisesti edellisvuoden loppupuolen lukemista. Kaivosalueen ympäristön keräimissä pitoisuudet vaihtelivat välillä 0,006 0,312 g/m 2 /kk ollen korkeimmillaan kesäkuussa pisteillä 4 ja 5. Rikkilaskeuman kulkeutuminen kesäkuussa kaivosalueelta kyseisille keräimille on epätodennäköistä, koska tuulen suunta oli tuolloin pääosin pohjoinen tai

16 TALVIVAARAN KAIVOKSEN PÖLYLASKEUMATARKKAILU VUONNA / 18 itäinen. Ympäristön laskeumat ovat edellisinäkin vuosina olleet koholla kesä syksy aikaan ja pitoisuudet ovat olleet vuoden 2014 arvoja suuremmat (Kuva 14, Kuva 15). Kuva 14. Rikkipitoisuuksien kehitys kaivosalueen keräimissä vuosina Kuva 15. Rikkipitoisuuksien kehitys kaivosalueen ympäristön keräimissä vuosina Valtioneuvoston päätöksessä 480/1996 on Suomen metsätalousmaiden rikkilaskeumalle asetettu pitkänajan keskimääräiseksi tavoitearvoksi 0,3 g/m 2 /v, mikä vastaa kuukausittaista arvoa 0,025 g/m 2 /kk. Tavoitearvo ylittyi kesäkuussa kaikilla tarkkailupisteillä ja suurimmalla osalla maalis ja lokakuussa. Keskimääräiset rikkilaskeumat ylittivät jokaisella pisteellä tavoitearvon vuonna Keskimääräiset pitoisuudet ovat olleet viimeisen kahden vuoden ajan pieniä vaihteluita lukuun ottamatta jotakuinkin samalla tasolla ja verrattuna vuoden 2011 syyskauteen pitoisuudet ovat laskeneet selkeästi etenkin kaivosalueen keräimissä. Korkeimmat keskipitoisuustasot on todettu jokaisena tarkkailuvuotena monen muun parametrin mukaisesti pisteiltä Pöly 12 tai 1 (Taulukko 8).

17 TALVIVAARAN KAIVOKSEN PÖLYLASKEUMATARKKAILU VUONNA / 18 Taulukko 8. Keskimääräiset rikkilaskeumat kaivoksen ja sen ympäristön keräimissä vuosina KESKIARVOT, Rikki (g/m 2 /kk) elo-joulukuu Kaivosalue Kaivosalue Tehdasalue pöly 1 0,27 0,15 0,13 0,07 Kipsisakka-allas NE pöly 10 0,09 0,05 0,05 0,06 Kipsisakka-allas NE pöly 11 0,11 0,05 0,03 Liuotusalue E pöly 12 0,27 0,14 0,21 0,10 Liuotusalue E pöly 13 0,17 0,10 0,15 Kuusilammen louhos NE pöly 14 0,11 0,10 0,08 0,07 Ympäristö Ympäristö Pappila pöly 2 0,08 0,05 0,04 0,03 Pirttimäki pöly 3 0,12 0,05 0,04 0,04 Taattola pöly 4 0,08 0,03 0,03 0,08 Metsäpirtti pöly 5 0,09 0,06 0,04 0,09 Myllyniemi pöly 6 0,11 0,03 0,05 0,05 Sorsala pöly 7 0,10 0,06 0,06 0,09 Lahnasjärven metsästysm pöly 8 0,11 0,03 0,03 0,04 Tuhkakylän koulu pöly 9 0,07 0,03 0,03 0,05 Juuso pöly 15 0,04 0,08 0,09 0,05 Kalliojärvi pöly 16 0,08 0,03 0,06 0, Rauta Rautalaskeumat vaihtelivat vuonna 2014 kaivosalueella välillä 1,86 10,82 mg/m 2 /kk. Korkeimmat pitoisuudet todettiin muiden metallien tapaan liuotusalueen itäpuolen pisteestä 12. Kaivosalueen ympäristön pisteissä pitoisuudet vaihtelivat välillä 0,32 124,2 mg/m 2 /kk. Selvästi korkein pitoisuus todettiin Tuhkakylän koulun keräimessä 9 maaliskuun kierroksella. Muihin vuodenaikoihin verrattuna maaliskuussa oli koholla myös pisteen 3 keräimien rautapitoisuudet. Molemmat pisteet sijaitsevat lähellä tiealuetta (Kuva 16, Kuva 17). Kuva 16. Rautapitoisuuksien kehitys kaivosalueen keräimissä vuosina

18 TALVIVAARAN KAIVOKSEN PÖLYLASKEUMATARKKAILU VUONNA / 18 Kuva 17. Rautapitoisuuksien kehitys kaivosalueen ympäristön keräimissä vuosina Rautalaskeumien keskipitoisuudet ovat laskeneet vuodesta 2011 lukuun ottamatta kaivosalueen ympäristön pisteitä 3 ja 9. Molemmat kyseisistä pisteistä sijaitsevat Tuhkalantien (870) varressa, joten todennäköisin syy pääosalle laskeumasta on tieliikenne ja sen aiheuttama pölyäminen etenkin kevättalvella (Taulukko 9). Taulukko 9. Keskimääräiset rautalaskeumat kaivoksen ja ympäristön keräimissä vuosina KESKIARVOT, Rauta (mg/m 2 /kk) elo-joulukuu Kaivosalue Kaivosalue Tehdasalue pöly Kipsisakka-allas NE pöly Kipsisakka-allas NE pöly Liuotusalue E pöly Liuotusalue E pöly Kuusilammen louhos NE pöly Ympäristö Ympäristö Pappila pöly 2 5,8 16 7,5 4 Pirttimäki pöly Taattola pöly ,7 4 Metsäpirtti pöly 5 6,2 7,8 6,2 4 Myllyniemi pöly Sorsala pöly ,1 4 Lahnasjärven metsästysm pöly 8 4,6 6,1 9,4 5 Tuhkakylän koulu pöly Juuso pöly 15 4,7 5,3 5,3 3 Kalliojärvi pöly 16 6,8 8, Uraani Uraanilaskeumaa ei kaivoksen alueelta ja sen ympäristöstä aiemmin tutkittu. Vuonna 2014 laskeumat vaihtelivat kaivosalueella välillä 0,001 0,035 mg/m 2 /kk. Kaivosalueen ympäristössä pitoisuusvaihtelut olivat hieman pienempiä vaihteluvälin ollessa 0,001 0,019 mg/m 2 /kk. Korkeimmat pitoisuudet todettiin muiden metallien tapaan liuotusalueen pisteeltä 12. Ympäristön korkein uraanilaskeuma oli Tuhkakylän koulun pisteellä 9 kevättalvella (Taulukko 10).

19 TALVIVAARAN KAIVOKSEN PÖLYLASKEUMATARKKAILU VUONNA / 18 Taulukko 10. Uraanilaskeumat vuonna Uraanilaskeuma 2014 (mg/m2/kk) maalis kesä syys loka Kaivosalue Tehdasalue Pöly01 0,003 0,005 0,004 0,004 Kipsisakka-allas NE Pöly10 0,001 0,004 0,001 0,004 Liuotusalue E Pöly12 0,035 0,013 0,021 0,015 Kuusilammen louhos NE Pöly14 0,002 0,002 0,010 0,004 Ympäristö Pappila Pöly02 0,001 0,002 0,001 0,003 Pirttimäki Pöly03 0,004 0,004 0,001 0,004 Taattola Pöly04 0,001 0,001 0,001 0,003 Metsäpirtti Pöly05 0,001 0,002 0,001 0,004 Myllyniemi Pöly06 0,001 0,002 0,004 0,003 Sorsala Pöly07 0,001 0,002 0,002 0,003 Lahnasjärven metsästysm Pöly08 0,001 0,003 0,001 0,004 Tuhkakylän koulu Pöly09 0,019 0,003 0,003 0,002 Juuso Pöly15 0,002 0,003 0,001 0,004 Kalliojärvi Pöly16 0,001 0,002 0,001 0, YHTEENVETO Talvivaaran kaivoksen pölylaskeumaa tarkkailtiin vuonna 2014 yhteensä 14 tarkkailupisteestä kaivoksen alueella sekä sen ympäristössä. Kiintoaineslaskeumat olivat pääosin samaa tasoa tai hieman korkeammat kuin edellisvuonna. Keskimääräisiä kiintoainesmääriä nostaa kesäajan huomattavasti suuremmat lukemat, mitkä johtuvat suuresta määrästä orgaanista ainesta. Jokaisella pisteellä suurin osa kiintoaineslaskeumasta oli orgaanista, mikä näkyi etenkin kesällä analyyseissä suurena hehkutushäviön määränä. Kaivostoimintoihin viittaavan epäorgaanisen laskeuman määrä oli jokaisella pisteellä erittäin pieni eikä selviä eroja ollut havaittavissa kaivoksen ja ympäristön keräimien keskimääräisissä laskeumissa. Epäorgaanisen laskeuman määrä on laskenut kaivosalueen pisteillä vuosien jälkeen, mikä johtuu todennäköisimmin kaivosalueella tehdyistä pölynhallintatoimenpiteistä sekä siitä, että louhinta ja malminkäsittely ovat olleet keskeytettynä marraskuusta 2013 lähtien ja sitä ennen vuoden 2012 syyskuusta toukokuuhun Suurin epäorgaanisen aineksen keskimääräinen laskeuma havaittiinkin vuosien tapaan kaivoksen ympäristön Tuhkakylän koulun pisteellä 9, mikä johtuu todennäköisesti liikenteestä. Metallilaskeumat ovat pienentyneet koko tarkkailualueella viime vuosina eikä vuoden 2014 tarkkailu osoittanut muutoksia. Myös ero toimintoja lähellä olevien kaivosalueen keräimien ja kaivosalueen ympäristön keräimien metallilaskeumissa on pienentynyt. Suurimmat erot oli havaittavissa liuotusalueen pisteessä 12 sekä osittain tehdasalueen pisteessä 1, joissa havaittiin hieman muita tarkkailupisteitä suurempia keskimääräisiä laskeumia nikkelin, sinkin ja raudan osalta. Rikkipitoisuuksien vuodesta 2011 jatkuneesta laskusta huolimatta Valtioneuvoston päätöksen 480/1996 mukainen Suomen metsätalousmaille rikkilaskeumalle asetettu pitkänajan keskimääräinen tavoitearvo 0,3 g/m 2 /v ylittyi kesällä kaikissa tarkkailupisteissä ja keväällä sekä syksyllä pääosassa pisteistä. Talviaikana tavoitearvo ylittyi ainoastaan joulukuussa kaivosalueen pisteissä 1 ja 12. Kesäaikana korkeimmat pitoisuudet havaittiin kuitenkin kaivosalueen ympäristön pisteiltä 4, 5 ja 7, jotka sijaitsevat noin 5 7 kilometriä kaivosalueelta koilliseen. Vuoden 2014 laskeumatarkkailun tulosten perusteella kaivoksen toiminnan aiheuttamat vaikutukset kaivosalueen sekä sen ympäristön laskeumassa ja sen laadussa ovat viimevuosina vähentyneet selvästi johtuen todennäköisimmin pölynhallintatoimenpiteistä sekä kaivoksen louhinta ja malminkäsittelytoiminnan keskeytymisestä. Tarkkailua ehdotetaan jatkettavan nykyisen tarkkailusuunnitelman mukaisesti.

20 TALVIVAARAN KAIVOKSEN PÖLYLASKEUMATARKKAILU VUONNA / LÄHDELUETTELO Pöyry Talvivaara Sotkamo Oy. Talvivaaran kaivoksen tarkkailu Osa VII. Pohjavesi. 16X154566, 16X Valtioneuvoston päätös ilmanlaadun ohjearvoista ja rikkilaskeuman tavoitearvosta (480/1996)

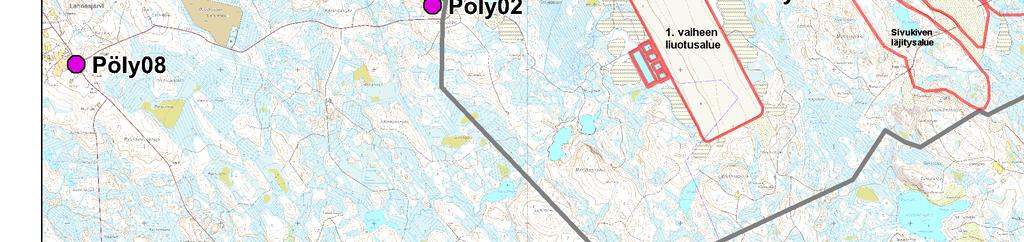

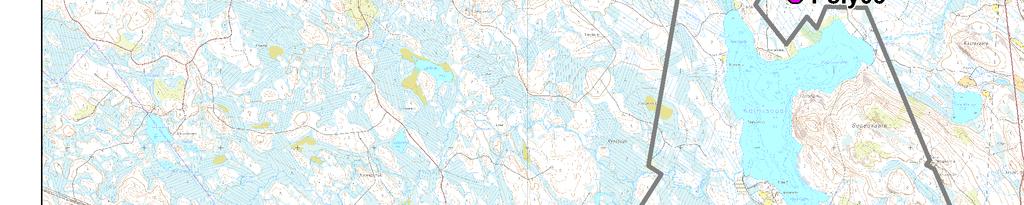

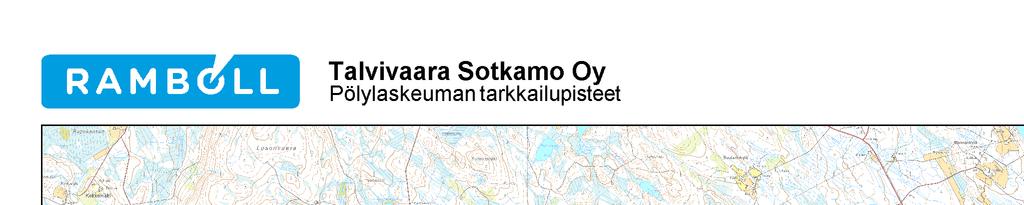

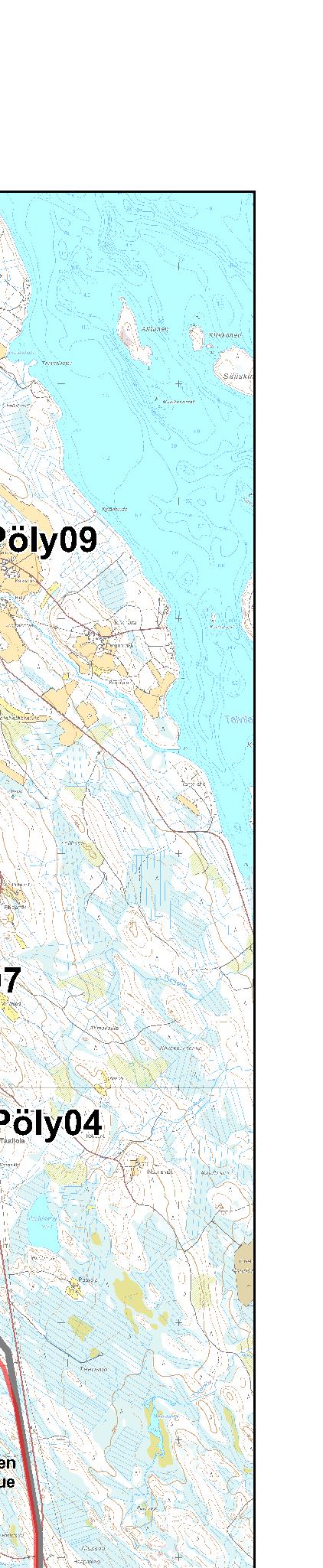

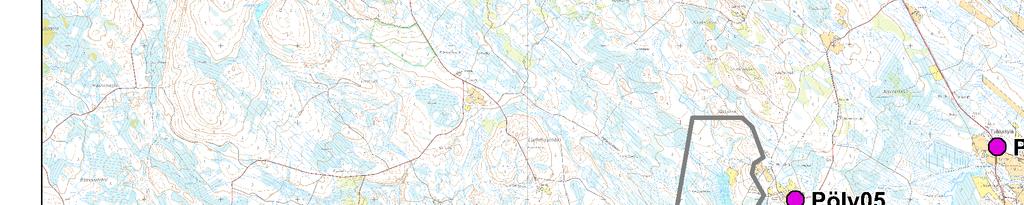

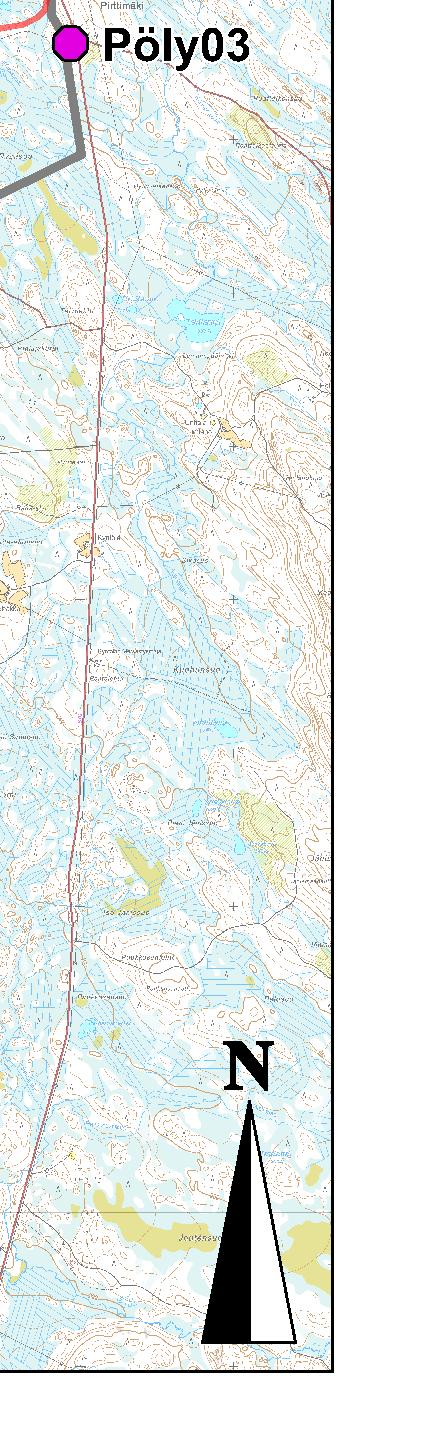

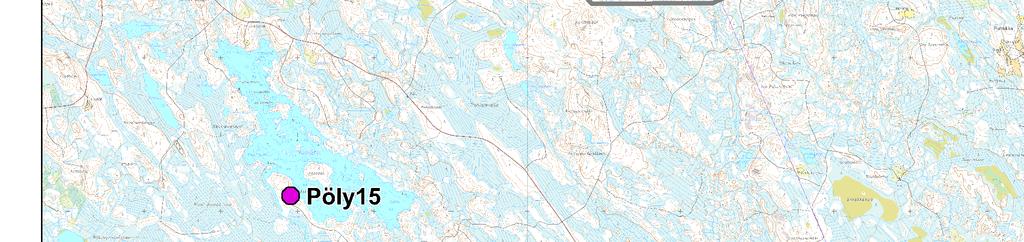

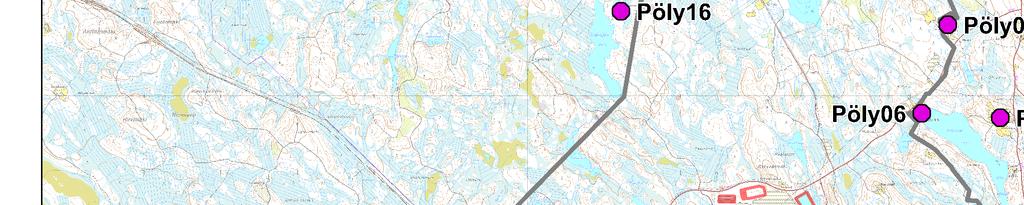

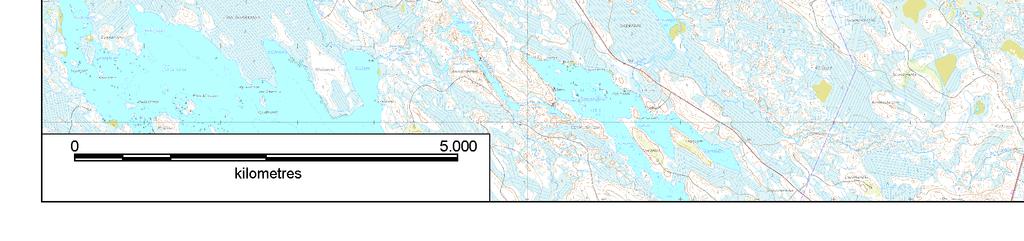

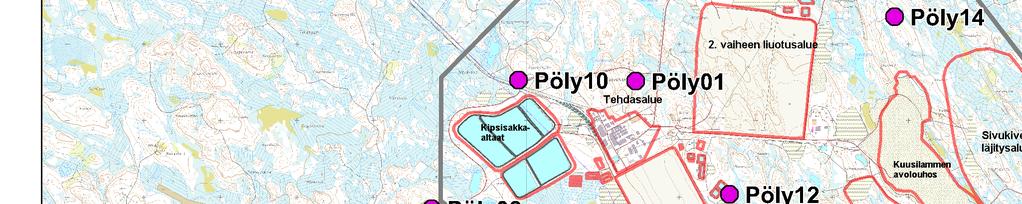

21 LIITE 1. PÖLYTARKKAILUN HAVAINTOPISTEET

22

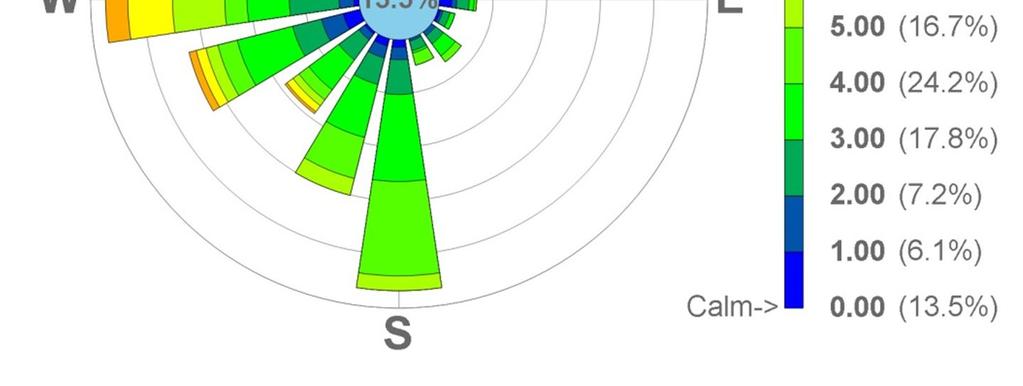

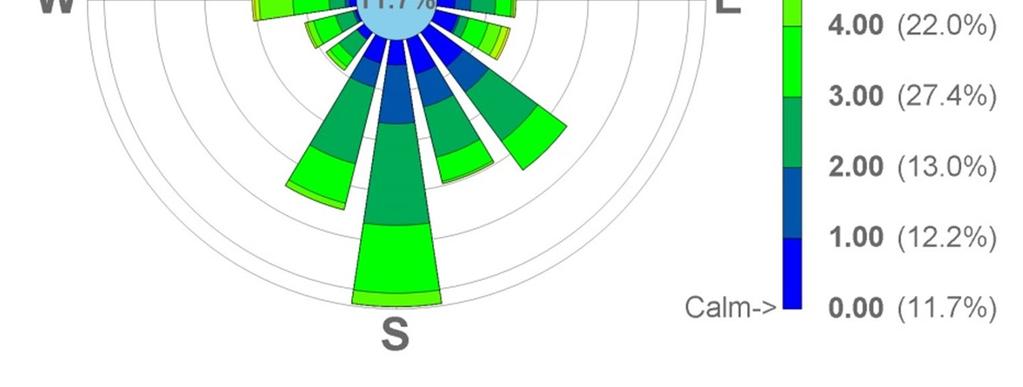

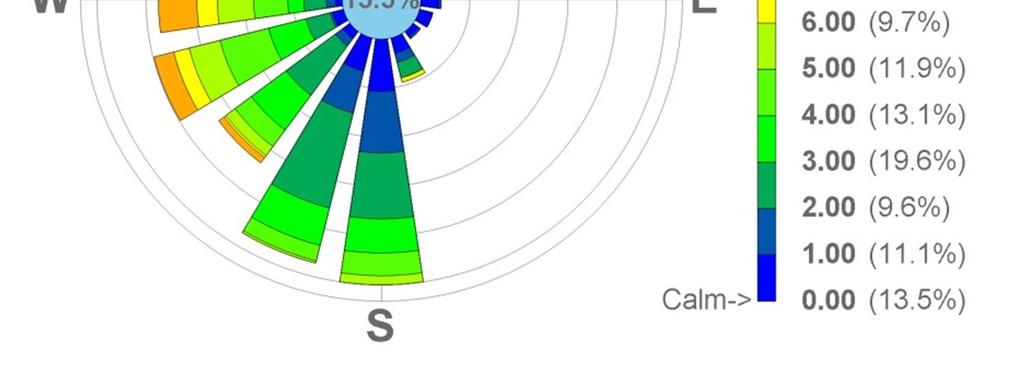

23 LIITE 2. TUULITIEDOT

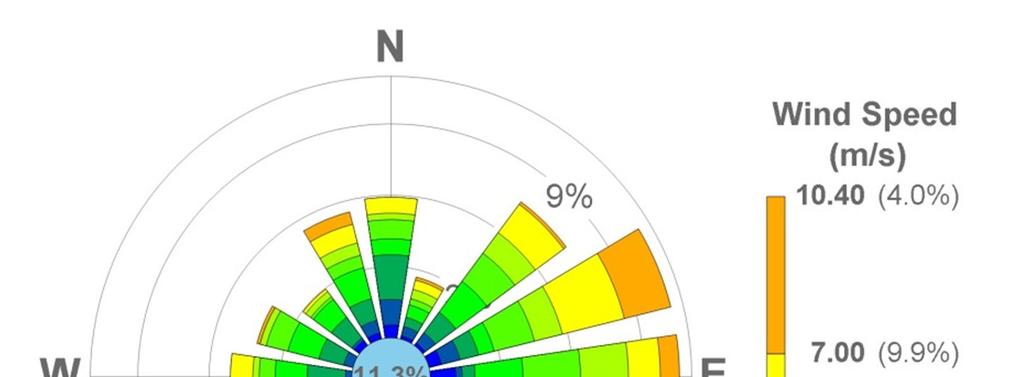

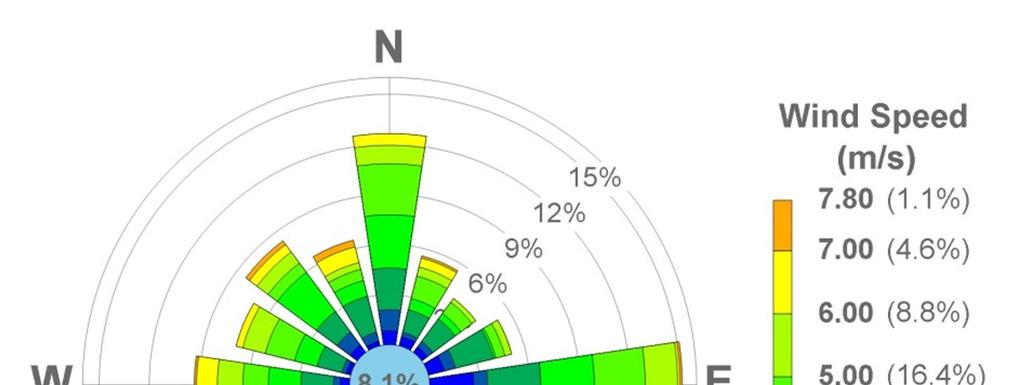

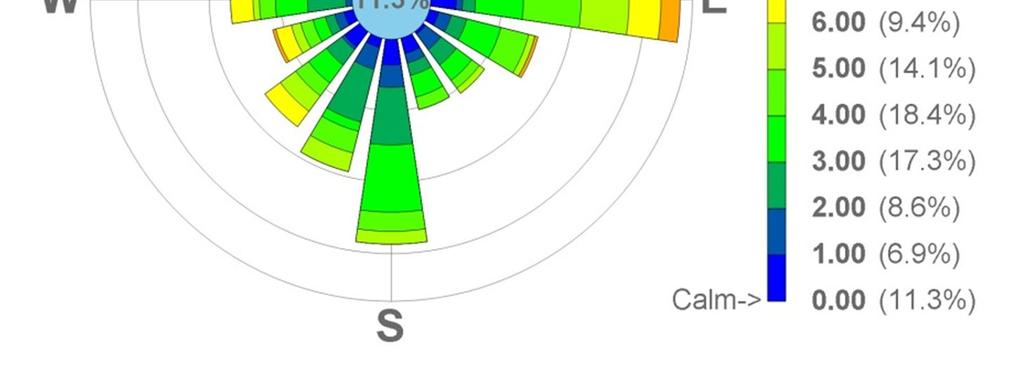

24 Talvivaaran kaivoksen pölytarkkailu 2014 Tuulitiedot: Kajaanin lentokentän säähavaintoasema Tammikuu 2014 Tuuliruusut tuotettu BREEZE MetView ohjelmistolla (Ramboll Finland Oy) Helmikuu 2014

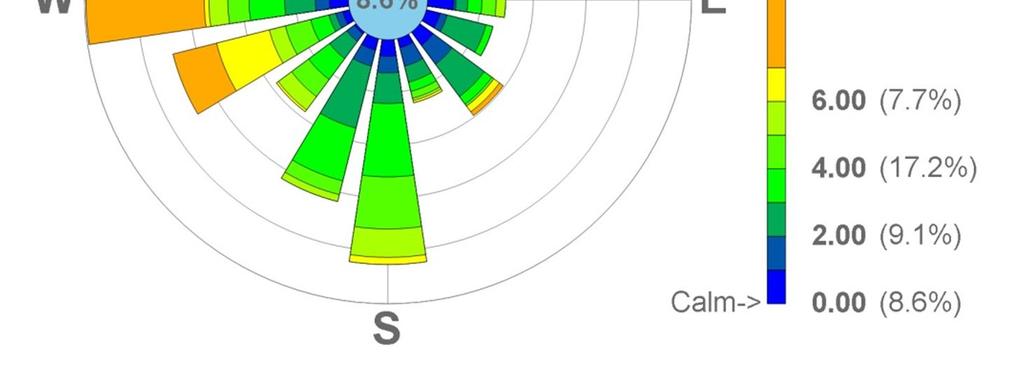

25 Talvivaaran kaivoksen pölytarkkailu 2014 Tuulitiedot: Kajaanin lentokentän säähavaintoasema Maaliskuu 2014 Huhtikuu 2014

26 Talvivaaran kaivoksen pölytarkkailu 2014 Tuulitiedot: Kajaanin lentokentän säähavaintoasema Toukokuu 2014 Kesäkuu 2014

27 Talvivaaran kaivoksen pölytarkkailu 2014 Tuulitiedot: Kajaanin lentokentän säähavaintoasema Heinäkuu 2014 Elokuu 2014

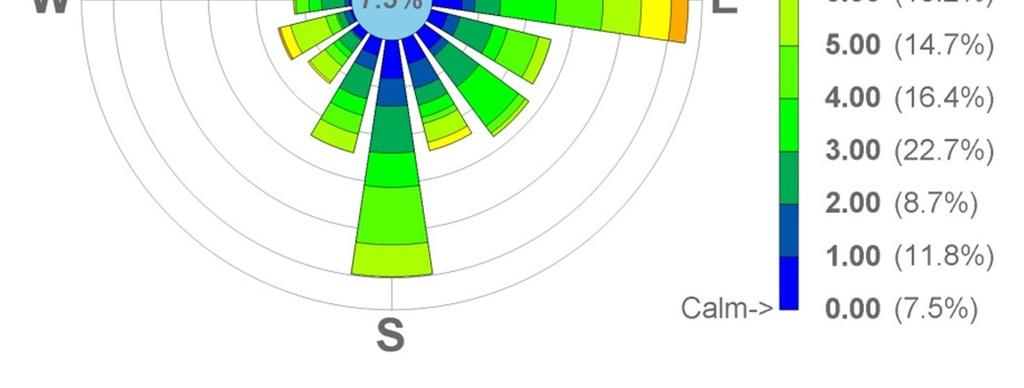

28 Talvivaaran kaivoksen pölytarkkailu 2014 Tuulitiedot: Kajaanin lentokentän säähavaintoasema Syyskuu 2014 Lokakuu 2014

29 Talvivaaran kaivoksen pölytarkkailu 2014 Tuulitiedot: Kajaanin lentokentän säähavaintoasema Marraskuu 2014 Joulukuu 2014

30 Koko vuosi 2014 Talvivaaran kaivoksen pölytarkkailu 2014 Tuulitiedot: Kajaanin lentokentän säähavaintoasema

31 LIITE 3. PÖLYTARKKAILUN TULOKSET VUONNA 2014.

32 Talvivaaran kaivos Pölylaskeumatarkkailu /3 Keräysjakso Piste ph Sähkön Kiintoaine Kiintoaine Kiintoaine johtavuus hehkutusjäännös hehkutushäviö Koboltti Kupari Nikkeli Rauta Rikki Sinkki Uraani ms/m mg/l g/m 2 g/m 2 /kk mg/l g/m 2 g/m 2 /kk mg/l g/m 2 g/m 2 /kk µg/l mg/m2 mg/m2/kk µg/l mg/m2 mg/m2/kk µg/l mg/m2 mg/m2/kk µg/l mg/m2 mg/m2/kk µg/l mg/m2 mg/m2/kk µg/l mg/m2 mg/m2/kk µg/l mg/m2 mg/m2/kk Pöly01 7,3 3,10 0,10 0,06 0,04 0,011 0,133 0,366 4,66 66,578 3,66 Pöly02 5,5 0,7 0,05 0,04 0,05 0,003 0,209 0,114 1,896 11,756 0,53 Pöly03 5,0 0,92 0,14 0,04 0,11 0,002 0,228 0,099 1,654 7,939 0,23 Pöly04 4,8 0,92 0,03 0,03 0,03 0,003 0,232 0,097 1,612 8,381 0,28 Pöly05 4,9 0,77 0,04 0,03 0,04 0,002 0,206 0,101 1,686 7,079 0,29 Pöly06 4,8 1,2 0,08 0,03 0,07 0,007 0,359 0,153 2,482 13,716 0,59 Pöly07 4,9 0,89 0,07 0,04 0,05 0,005 0,194 0,112 2,014 10,069 0,36 Pöly08 4,8 0,88 0,04 0,04 0,04 0,003 0,261 0,112 1,865 8,204 0,26 Pöly09 4,9 0,75 0,20 0,12 0,08 0,005 0,261 0,1 5,025 6,030 0,23 Pöly10 5,3 0,6 0,05 0,04 0,04 0,003 0,257 0,112 1,865 8,577 1,12 Pöly12 4,4 4,9 0,04 0,03 0,03 0,102 0,436 3,78 49, ,745 9,3 Pöly14 4,9 0,8 0,05 0,03 0,05 0,013 0,271 0,149 2,544 11,872 0,71 Pöly15 4,9 0,79 0,13 0,04 0,11 0,003 0,236 0,118 1,791 9,671 0,39 Pöly16 5,4 0,56 0,05 0,04 0,05 0,002 0,17 0,109 1,812 7,610 0,25 Keräysjakso Piste ph Sähkön johtavuus Kiintoaine Kiintoaine Kiintoaine hehkutusjäännös hehkutushäviö Koboltti Kupari Nikkeli Rauta Rikki ms/m mg/l g/m 2 g/m 2 /kk mg/l g/m 2 g/m 2 /kk mg/l g/m 2 g/m 2 /kk µg/l mg/m2 mg/m2/kk µg/l mg/m2 mg/m2/kk µg/l mg/m2 mg/m2/kk µg/l mg/m2 mg/m2/kk µg/l mg/m2 mg/m2/kk µg/l mg/m2 mg/m2/kk µg/l mg/m2 mg/m2/kk Pöly01 7,0 2,30 3,2 0,18 0,17 2,5 0,14 0,13 1 0,06 0,05 Pöly02 4, ,05 0,05 1 0,05 0,05 1 0,05 0,05 Pöly03 4,7 0,92 2,8 0,17 0,16 1 0,06 0,06 1 0,06 0,06 Pöly04 4,7 1,1 1 0,05 0,05 1 0,05 0,05 1 0,05 0,05 Pöly05 4,7 0,96 1 0,06 0,06 1 0,06 0,06 1 0,06 0,06 Pöly06 4,7 1 2,7 0,13 0,12 1 0,05 0,05 1 0,05 0,05 Pöly07 4,7 0,98 1 0,05 0,05 1 0,05 0,05 1 0,05 0,05 Pöly08 4, ,07 0,06 1 0,07 0,06 1 0,07 0,06 Pöly09 4,8 0, ,38 1, ,28 1,24 2,3 0,11 0,11 Pöly10 4,8 0,87 1 0,05 0,05 1 0,05 0,05 1 0,05 0,05 Pöly12 4,3 3,7 1 0,03 0,03 1 0,03 0,03 1 0,03 0,03 Pöly14 4,7 1,2 2,4 0,15 0,15 1 0,06 0,06 1 0,06 0,06 Pöly15 4,7 0,89 2,3 0,14 0,14 1 0,06 0,06 1 0,06 0,06 Pöly16 4,7 0,92 2,1 0,12 0,12 1 0,06 0,06 1 0,06 0,06 Keräysjakso Piste ph Sähkön Kiintoaine Kiintoaine Kiintoaine johtavuus hehkutusjäännös hehkutushäviö Koboltti Kupari Nikkeli Rauta Rikki Sinkki Uraani ms/m mg/l g/m 2 g/m 2 /kk mg/l g/m 2 g/m 2 /kk mg/l g/m 2 g/m 2 /kk µg/l mg/m2 mg/m2/kk µg/l mg/m2 mg/m2/kk µg/l mg/m2 mg/m2/kk µg/l mg/m2 mg/m2/kk µg/l mg/m2 mg/m2/kk µg/l mg/m2 mg/m2/kk µg/l mg/m2 mg/m2/kk Pöly01 7 2,4 12 0,45 0,49 9 0,34 0,36 2,9 0,11 0,12 0,5 0,019 0,02 6,7 0,253 0, ,416 0, ,513 19, ,671 60, ,911 5,262 0,079 0,003 0,003 Pöly02 5,1 1 5,2 0,17 0,19 2,2 0,07 0,08 3 0,10 0,11 0,12 0, ,1 0,239 0,26 1,7 0,057 0, ,373 4, ,912 28, ,471 0,505 0,025 0,001 0,001 Pöly03 5,9 0, ,69 1, ,35 1,45 8,2 0,35 0,37 0,69 0,029 0,03 7 0,296 0,32 7,1 0,3 0, ,232 45, ,295 30, ,845 0,905 0,096 0,004 0,004 Pöly04 5,1 0,94 5,4 0,18 0,19 2,5 0,08 0,09 2,9 0,10 0,10 0,13 0, ,6 0,252 0,27 1,3 0,043 0, ,306 4, ,523 24, ,397 0,426 0,025 0,001 0,001 Pöly05 5,1 0,8 5,8 0,27 0,29 1 0,05 0,05 4,3 0,20 0,22 0,12 0,006 0,01 5,5 0,26 0,28 1 0,047 0, ,068 4, ,382 30,409 7,1 0,336 0,36 0,025 0,001 0,001 Pöly06 5, ,20 0,22 5,6 0,09 0,10 6,6 0,11 0,12 0,26 0, ,8 0,081 0,09 3,6 0,061 0, ,893 5, ,498 14, ,321 0,343 0,066 0,001 0,001 Pöly07 5 0,84 6 0,22 0,23 2,7 0,10 0,11 3,3 0,12 0,13 0,14 0,005 0,01 5,9 0,216 0,23 2,2 0,08 0, ,115 5, ,385 25, ,438 0,47 0,025 0,001 0,001 Pöly08 5,1 0,65 8,4 0,41 0,44 2,7 0,13 0,14 5,7 0,28 0,30 0,05 0, ,1 0,199 0,21 0,5 0,024 0, ,297 6, ,19 26, ,581 0,623 0,025 0,001 0,001 Pöly09 5,5 1, ,97 5, ,55 4,88 9,9 0,41 0,44 1,7 0,07 0,08 8,8 0,364 0,39 8,7 0,36 0, ,93 124, ,6 25, ,076 1,153 0,43 0,018 0,019 Pöly10 5,4 0,6 9,9 0,43 0,46 7 0,31 0,33 3 0,13 0,14 0,19 0,008 0,01 3,7 0,162 0,17 1,3 0,057 0, ,288 16, ,967 22, ,179 1,264 0,025 0,001 0,001 Pöly12 4,5 5,9 25 0,41 0, ,35 0,37 3,4 0,06 0,06 4,8 0,079 0, ,447 0, ,153 2, ,091 40, , , ,962 6, ,033 0,035 Pöly14 5,1 1 6,3 0,12 0,13 3,7 0,07 0,08 2,6 0,05 0,05 0,25 0,005 0,01 6 0,116 0,12 3,7 0,071 0, ,583 5, ,899 13, ,327 0,351 0,085 0,002 0,002 Pöly15 5 0,96 6,5 0,25 0,27 1 0,04 0,04 5,1 0,20 0,21 0,05 0, ,8 0,222 0,24 0,5 0,019 0, ,757 2, ,286 8,2 0,314 0,336 0,057 0,002 0,002 Pöly16 4,9 0,9 7,2 0,32 0,34 1 0,04 0,05 5,2 0,23 0,24 0,16 0,007 0,01 4,8 0,21 0,23 2,9 0,127 0, ,692 6, ,957 26, ,657 0,704 0,025 0,001 0,001 Keräysjakso Piste ph Sähkön Kiintoaine Kiintoaine Kiintoaine johtavuus hehkutusjäännös hehkutushäviö Koboltti Kupari Nikkeli Rauta Rikki Sinkki Uraani ms/m mg/l g/m 2 g/m 2 /kk mg/l g/m 2 g/m 2 /kk mg/l g/m 2 g/m 2 /kk µg/l mg/m2 mg/m2/kk µg/l mg/m2 mg/m2/kk µg/l mg/m2 mg/m2/kk µg/l mg/m2 mg/m2/kk µg/l mg/m2 mg/m2/kk µg/l mg/m2 mg/m2/kk µg/l mg/m2 mg/m2/kk Pöly01 7,7 8,9 54 0,70 0, ,61 0,57 7,5 0,10 0,09 Pöly02 6, ,19 0, ,12 0,11 7,7 0,07 0,07 Pöly03 5, ,57 0, ,43 0,40 5,9 0,14 0,13 Pöly04 5,7 2,4 29 0,21 0, ,10 0, ,11 0,10 Pöly05 5,7 1,1 9,6 0,20 0,19 4,6 0,10 0,09 5 0,10 0,10 Pöly06 5,9 2,4 32 0,36 0, ,19 0, ,17 0,16 Pöly07 5,7 1,4 16 0,22 0,20 6 0,08 0, ,13 0,13 Pöly08 6,1 1,3 15 0,20 0,19 7,3 0,10 0,09 8 0,11 0,10 Pöly09 6,2 1,6 84 1,48 1, ,30 1,22 9,5 0,17 0,16 Pöly10 6, ,32 0,30 9,5 0,24 0,22 3,6 0,09 0,08 Pöly12 4, ,72 0, ,68 0, ,05 0,05 Pöly14 5,4 1,8 21 0,28 0, ,16 0,15 9 0,12 0,11 Pöly15 5,4 0,88 8,9 0,22 0,21 3,1 0,08 0,07 5,8 0,14 0,14 Pöly16 5,8 0,91 7,1 0,14 0,13 3,4 0,07 0,06 3,7 0,07 0,07 Sinkki Uraani

33 Talvivaaran kaivos Pölylaskeumatarkkailu /3 Keräysjakso Piste ph Sähkön Kiintoaine Kiintoaine Kiintoaine johtavuus hehkutusjäännös hehkutushäviö Koboltti Kupari Nikkeli Rauta Rikki Sinkki Uraani ms/m mg/l g/m 2 g/m 2 /kk mg/l g/m 2 g/m 2 /kk mg/l g/m 2 g/m 2 /kk µg/l mg/m2 mg/m2/kk µg/l mg/m2 mg/m2/kk µg/l mg/m2 mg/m2/kk µg/l mg/m2 mg/m2/kk µg/l mg/m2 mg/m2/kk µg/l mg/m2 mg/m2/kk µg/l mg/m2 mg/m2/kk Pöly01 6, ,67 1,79 4,8 0,42 0, ,23 1,32 Pöly02 5,7 1,5 19 1,57 1,69 3,8 0,31 0, ,32 1,42 Pöly03 6 1,7 21 2,54 2,72 4 0,48 0, ,06 2,21 Pöly04 6,2 1,7 21 1,67 1,79 2,5 0,20 0, ,51 1,62 Pöly05 6,4 3,8 31 2,76 2,96 3 0,27 0, ,49 2,67 Pöly06 6,2 3,5 26 2,48 2,65 2,4 0,23 0, ,29 2,45 Pöly07 6, ,69 2,88 3,3 0,36 0, ,26 2,42 Pöly ,64 3,90 4,6 0,38 0, ,23 3,46 Pöly09 5,9 1,1 22 1,91 2,05 7,3 0,63 0, ,22 1,30 Pöly10 6,3 2,1 17 1,69 1,81 4,2 0,42 0, ,29 1,38 Pöly12 5,3 1,7 15 1,09 1,16 7 0,51 0,54 8,5 0,62 0,66 Pöly14 6,2 4,3 41 4,03 4,32 3,3 0,32 0, ,74 4,00 Pöly15 6,1 2,3 20 1,99 2,13 3,2 0,32 0, ,69 1,81 Pöly16 6,2 4,7 28 2,78 2,98 1 0,10 0, ,58 2,77 Keräysjakso Keräimet 5 ja 14 1 vrk pidempään ja keräimet 12 ja 16 2 vrk pidempään Piste ph Sähkön Kiintoaine Kiintoaine Kiintoaine johtavuus hehkutusjäännös hehkutushäviö Koboltti Kupari Nikkeli Rauta Rikki Sinkki Uraani ms/m mg/l g/m 2 g/m 2 /kk mg/l g/m 2 g/m 2 /kk mg/l g/m 2 g/m 2 /kk µg/l mg/m2 mg/m2/kk µg/l mg/m2 mg/m2/kk µg/l mg/m2 mg/m2/kk µg/l mg/m2 mg/m2/kk µg/l mg/m2 mg/m2/kk µg/l mg/m2 mg/m2/kk µg/l mg/m2 mg/m2/kk Pöly01 7, ,50 12, ,17 1, ,25 10,98 1,2 0,025 0, ,857 0, ,335 0, ,363 33, , , ,764 4,032 0,24 0,005 0,005 Pöly02 7, ,85 6, ,42 0, ,38 5,76 0,57 0,007 0, ,433 0,46 6,6 0,077 0, ,176 10, ,233 97, ,287 1,379 0,14 0,002 0,002 Pöly03 7, ,52 9, ,32 1, ,36 7,88 0,34 0,013 0, ,736 0,79 5,6 0,217 0, ,679 23, , , ,084 1,161 0,093 0,004 0,004 Pöly04 7, ,96 11, ,19 0, ,68 11,44 1,2 0,017 0, ,526 1,63 5,2 0,072 0, ,49 8, , , ,526 1,635 0,093 0,001 0,001 Pöly05 7, ,82 12, ,68 0, ,32 11,71 0,41 0,01 0, ,082 1,12 2,6 0,065 0, ,049 8, , , ,685 1,743 0,071 0,002 0,002 Pöly06 7, ,90 4, ,26 0, ,64 3,90 0,28 0,007 0, ,416 0,45 2,9 0,075 0, ,235 6, , , ,753 0,807 0,083 0,002 0,002 Pöly07 7, ,09 14,02 1 0,03 0, ,09 14,02 0,39 0,012 0, ,43 1,53 2,6 0,079 0, ,042 10, , , ,374 2,543 0,068 0,002 0,002 Pöly08 6,8 2,9 47 2,04 2,19 9,6 0,42 0, ,61 1,72 0,13 0,006 0,01 4,6 0,2 0,21 0,5 0,022 0, ,129 9, ,474 46, ,478 0,512 0,057 0,002 0,003 Pöly09 7, ,94 7, ,68 0, ,23 6,68 0,86 0,015 0, ,392 0,42 6 0,107 0, ,803 19, , , ,783 0,839 0,14 0,002 0,003 Pöly10 7, ,86 5, ,57 0, ,32 4,63 0,5 0,014 0, ,486 0,52 5,4 0,146 0, ,234 24, ,346 83, ,729 1,853 0,14 0,004 0,004 Pöly12 6,1 2,9 46 1,34 1, ,55 0, ,76 0,76 1,3 0,038 0, ,35 0, ,701 0, ,027 35, ,974 72, ,795 3,795 0,43 0,013 0,013 Pöly14 7, ,15 8, ,29 0, ,89 8,16 0,37 0,01 0, ,841 0,87 4,1 0,108 0, ,465 9, , , ,131 1,17 0,066 0,002 0,002 Pöly15 7, ,07 5,43 3,6 0,11 0, ,77 5,11 0,19 0,006 0, ,507 0,54 1,7 0,051 0, ,347 8, ,488 86, ,073 1,15 0,082 0,002 0,003 Pöly16 6, ,60 2,60 6 0,37 0, ,23 2,23 0,05 0, ,433 0,43 1,2 0,074 0, ,047 8, ,088 68, ,681 0,681 0,025 0,002 0,002 Keräysjakso Piste ph Sähkön Kiintoaine Kiintoaine Kiintoaine johtavuus hehkutusjäännös hehkutushäviö Koboltti Kupari Nikkeli Rauta Rikki Sinkki Uraani ms/m mg/l g/m 2 g/m 2 /kk mg/l g/m 2 g/m 2 /kk mg/l g/m 2 g/m 2 /kk µg/l mg/m2 mg/m2/kk µg/l mg/m2 mg/m2/kk µg/l mg/m2 mg/m2/kk µg/l mg/m2 mg/m2/kk µg/l mg/m2 mg/m2/kk µg/l mg/m2 mg/m2/kk µg/l mg/m2 mg/m2/kk Pöly01 6, ,89 15, ,05 1, ,05 14,57 Pöly02 7, ,56 31, ,78 1, ,08 30,08 Pöly ,19 16, ,16 1, ,79 15,28 Pöly04 7,1 6, ,56 2, ,20 0, ,42 2,34 Pöly05 7, ,86 21, ,39 1, ,86 21,86 Pöly06 7, ,71 15, ,81 0, ,28 13,82 Pöly07 7, ,12 32, ,15 2, ,81 28,85 Pöly08 6, ,21 4, ,70 0, ,51 3,40 Pöly09 6,9 5, ,87 3, ,79 0, ,20 3,10 Pöly10 7, ,90 15, ,66 0, ,24 14,74 Pöly12 7, ,45 1, ,43 0, ,01 1,05 Pöly14 6, ,42 22, ,02 1, ,63 21,63 Pöly ,12 16, ,03 0, ,26 15,74 Pöly16 7, ,18 8, ,50 0, ,69 7,96 Keräysjakso Piste ph Sähkön Kiintoaine Kiintoaine Kiintoaine johtavuus hehkutusjäännös hehkutushäviö Koboltti Kupari Nikkeli Rauta Rikki Sinkki Uraani ms/m mg/l g/m 2 g/m 2 /kk mg/l g/m 2 g/m 2 /kk mg/l g/m 2 g/m 2 /kk µg/l mg/m2 mg/m2/kk µg/l mg/m2 mg/m2/kk µg/l mg/m2 mg/m2/kk µg/l mg/m2 mg/m2/kk µg/l mg/m2 mg/m2/kk µg/l mg/m2 mg/m2/kk µg/l mg/m2 mg/m2/kk Pöly01 6,6 2,1 29 1,65 1,55 6 0,34 0, ,31 1,23 Pöly02 6,3 1,8 16 1,40 1,31 1 0,09 0, ,40 1,31 Pöly03 6,3 1,2 22 2,08 1,95 1 0,09 0, ,98 1,86 Pöly04 5,3 0, ,07 1,00 1 0,08 0, ,99 0,93 Pöly05 6, ,15 2,95 2,9 0,28 0, ,86 2,68 Pöly06 5,6 0, ,27 1,19 1 0,08 0, ,10 1,03 Pöly07 6,5 3,3 48 4,08 3,83 4,6 0,39 0, ,74 3,51 Pöly08 6, ,64 2,48 3,4 0,27 0, ,40 2,25 Pöly09 5,7 0, ,24 2, ,84 0, ,40 1,31 Pöly10 6,3 1,6 41 4,16 3,90 6,6 0,67 0, ,45 3,23 Pöly12 4,9 1,4 5,4 0,42 0,39 2,6 0,20 0,19 2,8 0,22 0,20 Pöly14 6,5 4,5 53 5,03 4,72 5,1 0,48 0, ,56 4,27 Pöly15 6,9 9, ,88 10, ,91 0, ,97 9,35 Pöly16 6,7 4,4 36 3,63 3,40 3,4 0,34 0, ,22 3,02

34 Talvivaaran kaivos Pölylaskeumatarkkailu /3 Keräysjakso Piste ph Sähkön Kiintoaine Kiintoaine Kiintoaine johtavuus hehkutusjäännös hehkutushäviö Koboltti Kupari Nikkeli Rauta Rikki Sinkki Uraani ms/m mg/l g/m 2 g/m 2 /kk mg/l g/m 2 g/m 2 /kk mg/l g/m 2 g/m 2 /kk µg/l mg/m2 mg/m2/kk µg/l mg/m2 mg/m2/kk µg/l mg/m2 mg/m2/kk µg/l mg/m2 mg/m2/kk µg/l mg/m2 mg/m2/kk µg/l mg/m2 mg/m2/kk µg/l mg/m2 mg/m2/kk Pöly ,77 0,77 3,8 0,19 0, ,56 0,56 0,21 0,011 0,01 3,8 0,195 0,19 5,3 0,272 0, ,71 8, ,247 10, ,587 3,587 0,086 0,004 0,004 Pöly02 6,5 3,7 28 0,83 0,83 3,4 0,10 0, ,71 0,71 0,14 0, ,6 0,166 0,17 2,9 0,086 0, ,862 3, ,745 15, ,832 0,832 0,025 0,001 0,001 Pöly03 6,2 1,9 19 1,09 1,09 4,3 0,25 0, ,86 0,86 0,05 0, ,7 0,213 0,21 2,8 0,161 0, ,617 8, ,489 11, ,977 0,977 0,025 0,001 0,001 Pöly04 6,2 1,2 8,7 0,37 0,37 2,8 0,12 0,12 5,9 0,25 0,25 0,13 0,006 0,01 1,9 0,081 0,08 1,4 0,06 0, ,105 5, ,63 30, ,596 0,596 0,025 0,001 0,001 Pöly05 6,5 1,9 12 0,62 0,62 1 0,05 0, ,57 0,57 0,05 0, ,103 0,1 0,5 0,026 0, ,577 2, ,012 67, ,567 0,567 0,025 0,001 0,001 Pöly06 6 1,5 23 0,96 0,96 2,7 0,11 0, ,84 0,84 0,12 0,005 0,01 4 0,168 0,17 2,5 0,105 0, ,546 7, ,458 75, ,713 0,713 0,086 0,004 0,004 Pöly07 6,7 3,5 10 0,68 0,68 1 0,07 0,07 9,2 0,63 0,63 0,05 0, ,4 0,163 0,16 1,3 0,089 0, ,316 2, , ,407 9,2 0,627 0,627 0,025 0,002 0,002 Pöly08 6,6 5,8 46 1,54 1,54 1 0,03 0, ,48 1,48 0,12 0, ,3 0,211 0,21 1,7 0,057 0, ,616 2, ,196 87, ,073 1,073 0,025 0,001 0,001 Pöly09 6,6 2,4 28 1,37 1, ,74 0, ,64 0,64 0,23 0,011 0,01 3,9 0,191 0,19 1,7 0,083 0, ,191 16, , , ,638 0,638 0,057 0,003 0,003 Pöly10 6,6 4,1 16 0,88 0,88 1 0,05 0, ,77 0,77 0,05 0, ,5 0,137 0,14 1,4 0,077 0, ,243 3, , , ,769 0,769 0,025 0,001 0,001 Pöly12 4, ,72 0, ,58 0,58 5,2 0,14 0,14 1,5 0,042 0, ,472 0, ,943 0, ,61 41, ,38 130, ,884 3,884 0,75 0,021 0,021 Pöly14 5, ,24 2,24 5,6 0,26 0, ,96 1,96 0,28 0,013 0, ,747 0,75 5,2 0,243 0, ,005 14, , , ,26 1,26 0,21 0,01 0,01 Pöly15 6,4 6,8 79 3,17 3,17 1 0,04 0, ,17 3,17 0,12 0, ,402 0,4 0,5 0,02 0, ,687 1, , , ,892 2,892 0,025 0,001 0,001 Pöly16 6, ,89 0,89 1 0,04 0, ,85 0,85 0,14 0,005 0,01 5 0,194 0,19 0,5 0,019 0, ,665 1, , , ,465 0,465 0,025 0,001 0,001 Keräysjakso Piste ph Sähkön Kiintoaine Kiintoaine Kiintoaine johtavuus hehkutusjäännös hehkutushäviö Koboltti Kupari Nikkeli Rauta Rikki Sinkki Uraani ms/m mg/l g/m 2 g/m 2 /kk mg/l g/m 2 g/m 2 /kk mg/l g/m 2 g/m 2 /kk µg/l mg/m2 mg/m2/kk µg/l mg/m2 mg/m2/kk µg/l mg/m2 mg/m2/kk µg/l mg/m2 mg/m2/kk µg/l mg/m2 mg/m2/kk µg/l mg/m2 mg/m2/kk µg/l mg/m2 mg/m2/kk Pöly01 6,4 1,7 10 0,91 0,94 3,5 0,32 0,33 6,7 0,61 0,63 Pöly02 5,5 0,67 1 0,04 0,04 1 0,04 0,04 1 0,04 0,04 Pöly03 5,8 1,2 19 1,49 1,54 6,6 0,52 0, ,02 1,05 Pöly04 5 0,67 1 0,08 0,09 1 0,08 0,09 1 0,08 0,09 Pöly05 5,5 0,5 3,6 0,35 0,36 1 0,10 0,10 2,6 0,25 0,26 Pöly06 5,9 0, ,14 1,18 1 0,08 0, ,06 1,10 Pöly07 6 0,51 3,5 0,29 0,30 1 0,08 0,09 2,8 0,23 0,24 Pöly08 5,9 2,2 30 2,73 2,83 3,1 0,28 0, ,46 2,54 Pöly09 5,5 0,5 10 0,84 0,87 6,7 0,56 0,58 3,7 0,31 0,32 Pöly10 5,7 0,67 4,4 0,37 0,39 3 0,25 0,26 1 0,08 0,09 Pöly12 5 1,1 1 0,08 0,08 1 0,08 0,08 1 0,08 0,08 Pöly14 5,4 0,48 4,2 0,40 0,41 1 0,10 0,10 2,8 0,27 0,28 Pöly15 6,4 3,6 48 4,50 4,65 1 0,09 0, ,31 4,46 Pöly16 5,5 0,5 4,7 0,41 0,43 1 0,09 0,09 4,4 0,39 0,40 Keräysjakso Piste ph Sähkön Kiintoaine Kiintoaine Kiintoaine johtavuus hehkutusjäännös hehkutushäviö Koboltti Kupari Nikkeli Rauta Rikki Sinkki Uraani ms/m mg/l g/m 2 g/m 2 /kk mg/l g/m 2 g/m 2 /kk mg/l g/m 2 g/m 2 /kk µg/l mg/m2 mg/m2/kk µg/l mg/m2 mg/m2/kk µg/l mg/m2 mg/m2/kk µg/l mg/m2 mg/m2/kk µg/l mg/m2 mg/m2/kk µg/l mg/m2 mg/m2/kk µg/l mg/m2 mg/m2/kk Pöly01 6,6 0,81 3,7 0,41 0,44 2,9 0,32 0,35 1 0,11 0,12 Pöly02 5 0,47 1 0,11 0,12 1 0,11 0,12 1 0,11 0,12 Pöly03 5 0,41 1 0,12 0,12 1 0,12 0,12 1 0,12 0,12 Pöly04 5 0,49 1 0,10 0,10 1 0,10 0,10 1 0,10 0,10 Pöly05 5 0,52 1 0,11 0,12 1 0,11 0,12 1 0,11 0,12 Pöly06 5 0,44 1 0,10 0,11 1 0,10 0,11 1 0,10 0,11 Pöly07 5,1 0,45 1 0,11 0,12 1 0,11 0,12 1 0,11 0,12 Pöly08 5,1 0,48 1 0,10 0,11 1 0,10 0,11 1 0,10 0,11 Pöly09 5,1 0,43 7,5 0,75 0,80 6,6 0,66 0,70 1 0,10 0,11 Pöly10 6,2 1,4 5,8 0,64 0,68 4,4 0,48 0,52 1 0,11 0,12 Pöly12 4,9 0,98 1 0,09 0,10 1 0,09 0,10 1 0,09 0,10 Pöly14 5 0,52 1 0,12 0,13 1 0,12 0,13 1 0,12 0,13 Pöly15 5,1 0,42 1 0,11 0,11 1 0,11 0,11 1 0,11 0,11 Pöly16 5,3 0,35 1 0,10 0,11 1 0,10 0,11 1 0,10 0,11 Keräysjakso Piste ph Sähkön Kiintoaine Kiintoaine Kiintoaine johtavuus hehkutusjäännös hehkutushäviö Koboltti Kupari Nikkeli Rauta Rikki Sinkki Uraani ms/m mg/l g/m 2 g/m 2 /kk mg/l g/m 2 g/m 2 /kk mg/l g/m 2 g/m 2 /kk µg/l mg/m2 mg/m2/kk µg/l mg/m2 mg/m2/kk µg/l mg/m2 mg/m2/kk µg/l mg/m2 mg/m2/kk µg/l mg/m2 mg/m2/kk µg/l mg/m2 mg/m2/kk µg/l mg/m2 mg/m2/kk Pöly01 7,5 2,3 3,5 0,28 0,27 2,7 0,22 0,21 1 0,08 0,08 0,25 0,02 0,02 0,5 0,041 0,04 3 0,243 0, ,974 3, ,848 44, ,054 0,988 0,05 0,004 0,004 Pöly02 4,9 0,74 1 0,07 0,06 1 0,07 0,06 1 0,07 0,06 0,25 0,017 0,02 2,3 0,157 0,15 0,5 0,034 0, ,341 0, ,027 15,963 2,5 0,17 0,16 0,05 0,003 0,003 Pöly03 4,9 0,75 2,7 0,20 0,19 1 0,08 0,07 2 0,15 0,14 0,25 0,019 0,02 4 0,302 0,28 0,5 0,038 0, ,889 1, ,89 17,71 2,5 0,189 0,177 0,05 0,004 0,004 Pöly04 4,9 0,64 1 0,06 0,06 1 0,06 0,06 1 0,06 0,06 0,25 0,016 0,02 3,5 0,227 0,21 0,5 0,032 0, ,103 1, ,225 15,211 2,5 0,162 0,152 0,05 0,003 0,003 Pöly05 4,9 0,68 1 0,09 0,08 1 0,09 0,08 1 0,09 0,08 0,25 0,022 0,02 3,2 0,281 0,26 0,5 0,044 0, ,227 1, ,918 20,548 2,5 0,219 0,205 0,05 0,004 0,004 Pöly06 4,9 0,83 2,5 0,18 0,17 1 0,07 0,07 2,2 0,16 0,15 0,25 0,018 0,02 3,6 0,254 0,24 1,2 0,085 0, ,82 2, ,622 16,521 2,5 0,176 0,165 0,05 0,004 0,003 Pöly07 4,9 0,65 1 0,07 0,07 1 0,07 0,07 1 0,07 0,07 0,25 0,018 0,02 3,3 0,237 0,22 1 0,072 0, ,149 1, ,959 16,836 2,5 0,18 0,168 0,05 0,004 0,003 Pöly08 5 0,69 2,2 0,18 0,17 1 0,08 0,08 1 0,08 0,08 0,25 0,021 0,02 2,4 0,199 0,19 0,5 0,041 0, ,068 2, ,728 19,432 8,8 0,73 0,684 0,05 0,004 0,004 Pöly09 5,2 0,52 5,5 0,25 0,24 3,7 0,17 0,16 1 0,05 0,04 0,25 0,011 0,01 6,8 0,313 0,29 2,5 0,115 0, ,141 19, ,489 10, ,506 0,474 0,05 0,002 0,002 Pöly10 5 0,8 1 0,07 0,07 1 0,07 0,07 1 0,07 0,07 0,25 0,019 0,02 2,3 0,172 0,16 1,4 0,105 0, ,667 3, ,709 17,54 9,1 0,681 0,638 0,05 0,004 0,004 Pöly12 4,9 1,6 1 0,05 0,05 1 0,05 0,05 1 0,05 0,05 0,68 0,034 0, ,853 0,8 19 0,954 0, ,546 10, ,222 51, ,309 2,165 0,32 0,016 0,015 Pöly14 4,9 0,82 1 0,08 0,08 1 0,08 0,08 1 0,08 0,08 0,25 0,021 0,02 2 0,169 0,16 0,5 0,042 0, ,308 4, ,116 19,796 2,5 0,211 0,198 0,05 0,004 0,004 Pöly15 4,9 0,81 1 0,08 0,08 1 0,08 0,08 1 0,08 0,08 0,25 0,02 0,02 2,8 0,225 0,21 0,5 0,04 0, ,127 1, ,132 18,874 2,5 0,201 0,189 0,05 0,004 0,004 Pöly16 5 0,69 1 0,08 0,07 1 0,08 0,07 1 0,08 0,07 0,25 0,019 0,02 3,5 0,268 0,25 0,5 0,038 0, ,227 1, ,175 17,977 2,5 0,192 0,18 0,05 0,004 0,004

35 LIITE 4. KIINTOAINESKUVAAJAT

36 Kiintoaineksen, hehkutusjäännöksen ja -häviön suhteet laskeumatarkkailupisteillä vuonna 2014 Kaivosalueen tarkkailupisteet 40,0 g/m2/kk Pöly01 35,0 30,0 25,0 20,0 15,0 10,0 5,0 0,0 Hehkutus häviö Hehkutus jäännös Kiintoain es g/m2/kk Pöly10 40,0 35,0 30,0 25,0 20,0 15,0 10,0 5,0 0,0 g/m2/kk Pöly12 40,0 35,0 30,0 25,0 20,0 15,0 10,0 5,0 0,0 g/m2/kk Pöly14 40,0 35,0 30,0 25,0 20,0 15,0 10,0 5,0 0,0 Ympäristön tarkkailupisteet g/m2/kk Pöly02 40,0 35,0 30,0 25,0 20,0 15,0 10,0 5,0 0,0 g/m2/kk Pöly03 40,0 35,0 30,0 25,0 20,0 15,0 10,0 5,0 0,0 g/m2/kk Pöly04 40,0 35,0 30,0 25,0 20,0 15,0 10,0 5,0 0,0 g/m2/kk Pöly05 40,0 35,0 30,0 25,0 20,0 15,0 10,0 5,0 0,0 g/m2/kk Pöly06 40,0 g/m2/kk Pöly07 40,0 g/m2/kk Pöly08 40,0 g/m2/kk Pöly09 40,0 35,0 35,0 35,0 35,0 30,0 30,0 30,0 30,0 25,0 25,0 25,0 25,0 20,0 20,0 20,0 20,0 15,0 15,0 15,0 15,0 10,0 10,0 10,0 10,0 5,0 5,0 5,0 5,0 0,0 0,0 0,0 0,0 g/m2/kk Pöly15 40,0 g/m2/kk Pöly16 40,0 35,0 35,0 30,0 30,0 25,0 25,0 20,0 20,0 15,0 15,0 10,0 10,0 5,0 5,0 0,0 0,0

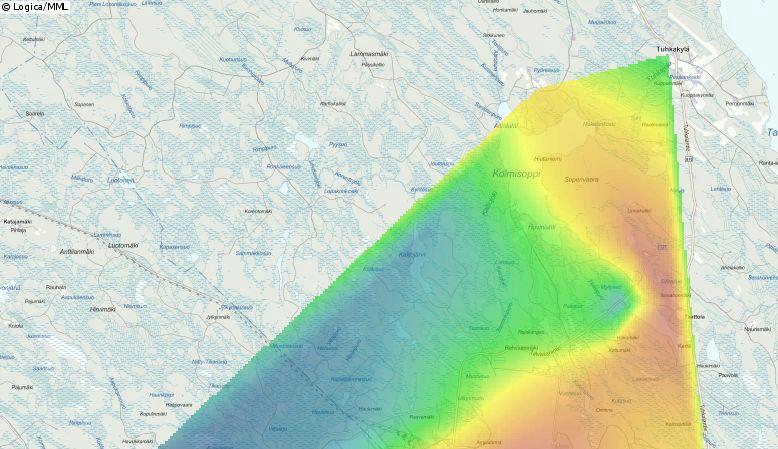

37 LIITE 5. PITOISUUSJAKAUMAKARTAT

38 Keskimääräinen nikkelilaskeuma vuonna 2014 Pöly05 0,06 0,25 Pöly09 0,16 0,28 Pöly10 0,10 0,30 Pöly16 0,07 0,23 Pöly01 0,33 1,64 Pöly14 0,12 0,71 Pöly07 0,09 0,26 Pöly06 0,10 0,34 Pöly04 0,06 0,27 Pöly08 0,05 0,24 Pöly02 0,08 0,22 Pöly12 1,72 3,62 Pöly03 0,17 0,35 Nikkeli (mg/m2/kk) Value 1,705 Kaivospiiri Pöly15 0,05 0,31 Kilometers Pölytarkkailpiste ± Menetelmätiedot:Natural neighbor (ArcGis) Pohjakartta: Maanmittauslaitos 0,050

39 Keskimääräinen kuparilaskeuma vuonna 2014 Pöly05 0,39 0,19 Pöly09 0,31 0,18 Pöly10 0,25 0,24 Pöly16 0,25 0,22 Pöly01 0,31 1,08 Pöly14 0,43 0,58 Pöly07 0,47 0,32 Pöly06 0,26 0,32 Pöly04 0,49 0,20 Pöly08 0,22 0,20 Pöly02 0,25 0,19 Pöly12 0,51 0,66 Pöly03 0,37 0,35 Pöly15 0,33 0,57 Kilometers ± Kupari (mg/m2/kk) Value Pölytarkkailupiste 0,506 Kaivospiiri Menetelmätiedot:Natural neighbor (ArcGis) Pohjakartta: Maanmittauslaitos 0,217

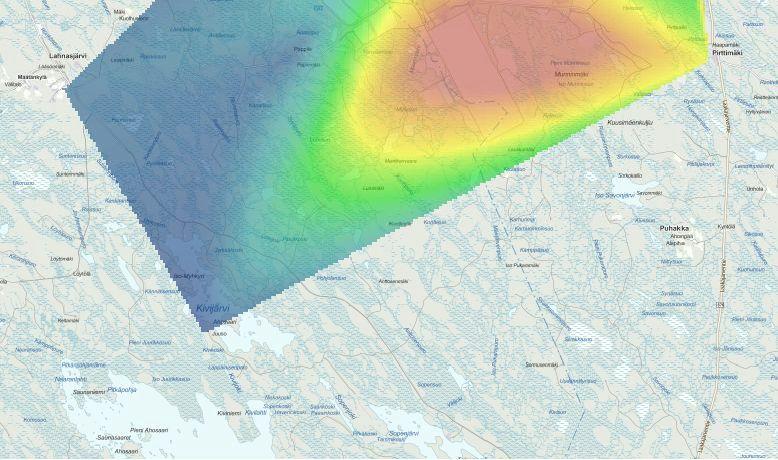

40 Keskimääräinen kobolttilaskeuma vuonna 2014 Pöly05 0,01 0,01 Pöly09 0,02 0,02 Pöly16 0,01 0,01 Pöly07 0,01 0,01 Pöly06 0,01 0,02 Pöly04 0,01 0,01 Pöly10 0,01 0,01 Pöly01 0,02 0,08 Pöly14 0,01 0,04 Pöly08 0,01 0,01 Pöly02 0,01 0,01 Pöly12 0,06 0,13 Pöly03 0,01 0,02 Pöly15 0,01 0,01 Kilometers ± Koboltti (mg/m2/kk) Value Pölytarkkailupiste 0,059 Kaivospiiri Menetelmätiedot:Natural neighbor (ArcGis) Pohjakartta: Maanmittauslaitos 0,007

41 Keskimääräinen sinkkilaskeuma vuonna 2014 Pöly05 0,63 0,91 Pöly09 0,67 1,37 Pöly10 1,13 2,38 Pöly16 0,46 1,26 Pöly01 3,51 10,59 Pöly14 0,74 2,58 Pöly07 0,83 1,34 Pöly06 0,52 1,74 Pöly04 0,62 1,25 Pöly08 0,63 1,40 Pöly02 0,69 1,73 Pöly12 5,11 11,03 Pöly03 0,69 1,42 Pöly15 0,99 1,29 Kilometers ± Sinkki (mg/m2/kk) Value Pölytarkkailupiste 5,072 Kaivospiiri Menetelmätiedot:Natural neighbor (ArcGis) Pohjakartta: Maanmittauslaitos 0,459

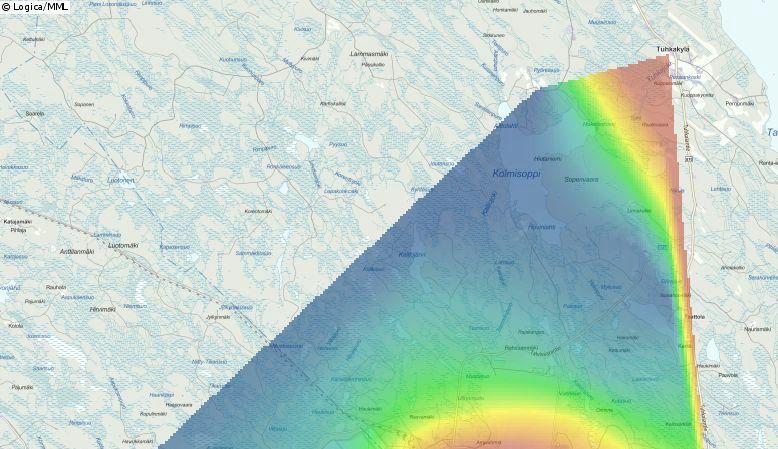

42 Keskimääräinen rautalaskeuma vuonna 2014 Pöly05 3,62 6,15 Pöly09 36,86 21,63 Pöly10 9,96 13,85 Pöly16 3,75 13,51 Pöly01 14,11 56,54 Pöly14 7,27 33,32 Pöly07 4,33 9,14 Pöly06 4,92 14,67 Pöly04 4,08 8,67 Pöly08 4,78 9,39 Pöly02 4,33 7,48 Pöly12 35,54 61,50 Pöly03 16,10 12,32 Pöly15 3,29 5,25 Kilometers ± Rauta (mg/m2/kk) Value Pölytarkkailupiste 36,649 Kaivospiiri Menetelmätiedot:Natural neighbor (ArcGis) Pohjakartta: Maanmittauslaitos 3,302

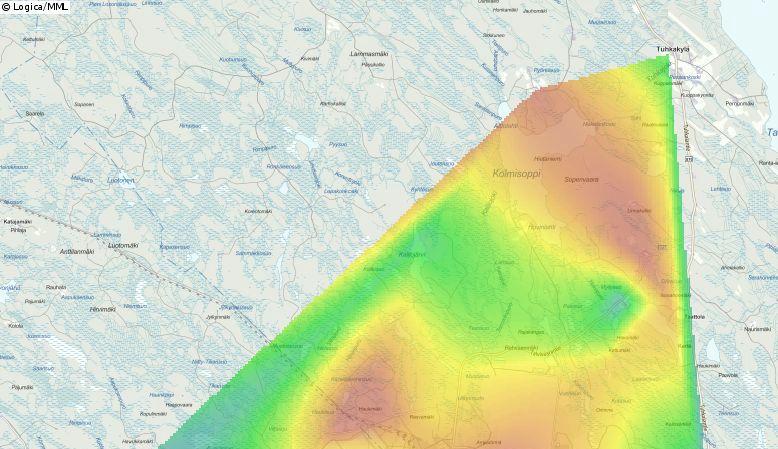

43 Keskimääräinen rikkilaskeuma vuonna 2014 Pöly05 0,09 0,04 Pöly09 0,05 0,03 Pöly10 0,06 0,05 Pöly16 0,05 0,06 Pöly01 0,07 0,13 Pöly14 0,07 0,08 Pöly07 0,09 0,06 Pöly06 0,05 0,05 Pöly04 0,08 0,03 Pöly08 0,04 0,03 Pöly02 0,03 0,04 Pöly12 0,10 0,21 Pöly03 0,04 0,04 Pöly15 0,05 0,09 Kilometers ± Rikki (g/m2/kk) Value Pölytarkkailupiste 0,100 Kaivospiiri Menetelmätiedot:Natural neighbor (ArcGis) Pohjakartta: Maanmittauslaitos 0,034
