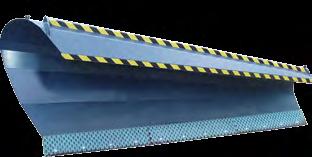

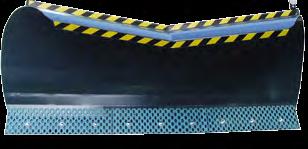

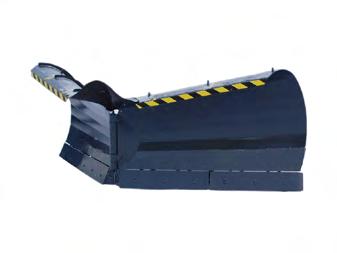

1 Relax aurat Käyttö- ja huolto-ohjekirja Relax plogar Instruktionsbok Relax plows Operating and maintenance manual

2 SISÄLTÖ INNEHÅLL CONTENTS Lue ennen tuotteen käyttöä Läs denna instruktion innan ni använder maskinen Read Before Using the Product 3 Käyttötarkoitus Käyttöönotto Auran käyttö Auran irroitus Användningsområde Drifttagning Plogens användning Lossning av plogen Purpose of Use Installation Using the Plow Removing the Plow 4 Turvallisuusohjeet Kunnossapito Säkerhetsinstruktioner Underhåll Safety Precautions Maintenance 5 Auran säätäminen Justering av plogen Adjusting the Plow 6 Terän säätäminen Justering av plogens skär Adjusting the Blade 7 Jalkojen säätäminen Justering av fotten Adjusting the legs 8 NIVELAURA VIKPLOG ARTICULATED PLOW 9 ALUEAURA PERHOSAURA PUSKULEVY DIAGONALPLOG FJÄRILPLOG SKJUTBLAD DIAGONAL PLOW BUTTERFLY PLOW DOZER BLADE 10 EY-vaatimustenmukaisuusvakuutus EG-försäkran om överensstämmelse EC/EEA Declaration of Conformity 11

3 Lue ennen tuotteen käyttöä: Tarkasta laitteen kunto, jos havaitset puutteita tai vaurioita tuotteessa ota yhteyttä tuotteen valmistajaan. Tutustu tämän ohjekirjan sisältöön ja noudata määrättyjä ohjeita. Ohjeita noudattamalla varmistat tuotteen toimivuuden ja oman turvallisuutesi. Läs denna instruktion innan ni använder maskinen: Kontrollera maskinen. Åtgärda eventuella skador och kontakta vid behov återförsäljaren. Läs noggrant igenom denna instruktionsbok innan ni använder maskinen Read Before Using the Product: Check the condition of the product. If you notice some/any damage or lack in the equipment contact the manufacturer of the product. Read this manual and follow the instruktions. By following the instructions you ensure your own safety and the proper functioning of the product. VAROITUSMERKIT Tutustu tuotteen vaara-alueisiin ennen tuotteen käyttöä! VARNINGSMÄRKER Observera riskfaktorer före användning av maskinen. WARNING SIGNS Check the risks before using the product!

4 Käyttötarkoitus Aurat ovat tarkoitettu lumen auraukseen ja siirtoon pihoilta sekä katualueilta. Käyttöönotto Tarkista että peruskone sallii auran asennuksen. Aura kiinnitetään traktorin tai pyöräkuormaajan etukuormaimeen tai etunostolaitteeseen. 1. Kiinnitä aura peruskoneeseen. 2. Sammuta peruskone ja laita seisontajarru päälle. 3. Varmista ettei peruskoneen hydrauliikkajärjestelmässä ole painetta. Hydrauliletkut tulee kytkeä siten, ettei aura liikkuessaan riko letkuja. 4. Kytke hydrauliikkaletkut. Letkujen kytkentä ja muut tuotekohtaiset asennukset on selvitetty laitteistokohtaisessa osiossa. Tarkista aina asennettaessa öljyn ja liittimien puhtaus sekä letkujen kunto. Ensimmäisen käyttökerran aikana noudata äärimmäistä varovaisuutta tuotteen käytössä ja tarkista ettei aura osu peruskoneeseen liikutettaessa. Takuu ei korvaa väärin asennetun tuotteen aiheuttamia vahinkoja. Auran käyttö Tarkista ennen ajoon lähtöä: - että laite on asennettu oikein - kaikki lukitustapit ovat paikoillaan - hydrauliikkaletkut ovat oikein liitetty - letkut ovat ehjät - ettei laitteessa ole öljyvuotoja - että kaikki toiminnot toimivat oikein ja liukujalakset on säädetty oikealle korkeudelle maastosta ja olosuhteista riippuen. Auratessa yleisillä teillä on noudatettava tieliikennelakeja ja asetuksia. Huomioitava, että terästä saattaa sinkoutua kiviä ja muita vaarallisia esineitä. Sovita aurausnopeus sopivaksi peruskoneen ja muun liikenteen mukaan. Nopeassa ja raskaassa ajossa tulee käyttää kuormaajan aisatukea. Auran irroitus 1. Laske aura tasaiselle alustalle jalkojen varaan. 2. Sammuta peruskone, laita käsijarru päällä ja poista paineet järjestelmästä. 3. Irrota hydrauliikkaletkut ja suojaa letkujen päät tulpilla. 4. Avaa mekaaninen lukitus ja irrota laite. 5. Mikäli laite jää käyttämättä pitkäksi aikaa, puhdista se kunnolla ja rasvaa kaikki rasvanipat. Användningsområde Plogarna är avsedda för plogning och flyttning av snö på gårdsplaner och gator. Drifttagning Kontrollera att fordonet är lämpligt för att montera en plog. Plogen fästs vid traktorns eller hjullastarens främre armsystem eller främre lyftanordning. 1. Montera plogen på fordonet. 2. Stäng av fordonet och dra åt handbromsen. 3. Kontrollera att fordonets hydraulsystem är tryckfritt. Hydraulslangarna ska kopplas så, att plogens rörelser inte kan skada slangarna. 4. Anslut hydraulslangarna. Slangarnas anslutning och övrig produktspecifik installation beskrivs i respektive avsnitt. Kontrollera alltid vid montering att oljan och nipplarna är rena, samt att slangarna är hela. Var mycket försiktig första gången plogen används, och kontrollera att plogen inte slår emot fordonet vid rörelser. Garantin gäller inte skador som orsakats av felaktig montering. Plogens användning Kontrollera följande innan du börjar köra plogen: - att utrustningen monterats rätt - att alla låssprintar finns på plats - att hydraulslangarna är rätt kopplade - att slangarna är hela - att utrustningen inte läcker olja - att alla funktioner fungerar korrekt och att medarna har ställts in på rätt höjd i förhållande till terrängen och omständigheterna. Vid plogning på allmän väg ska trafikregler och -förordningar följas. Observera att stenar och andra farliga föremål kan slungas ut under plogningen. Anpassa plogningshastigheten till fordonet och den övriga trafiken. Vid snabb och tung drift ska lastarens skakelstöd användas. Lossning av plogen 1. Sätt ner plogen på ett jämnt underlag, på fötterna. 2. Stäng av fordonet, lossa handbromsen och se till att systemet är tryckfritt. 3. Lossa hydraulslangarna och skydda slangändarna med proppar. 4. Öppna den mekaniska låsningen och ta loss plogen. 5. Om plogen ska stå oanvänd länge, rengör den ordentligt och smörj alla smörjställen. Purpose of Use Plows are meant for transporting and plowing snow from yards and streets. Installation Check that the basic machine allows the installation of the plow. The plow can be attached to the front loader or front lifter of a tractor or a wheel loader. 1. Attach the plow to the basic machine. 2. Turn off the basic machine and put on the parking brake. 3. Make sure there is no pressure in the hydraulic system. Hoses must be installed so that they will stay intact as the plow moves. 4. Connect the hydraulic hoses. Hydraulic installation instructions are described in productspecific title. When installing the plow, always check the oil, the condition of the hoses, and the cleanliness of the connectors. When using the product for first time, extra caution should be taken. Check that the plow does not collide with the basic machine when moving. Guarantee does not cover damages caused by a wrongly installed product. Using the Plow Before using the plow, check that: - the plow has been correctly installed - all pins and hoses are properly attached - hydraulic hoses are intact - there are no oil leakages in the machine - all the functions work correctly - the sliding skids are correctly adjusted taking the terrain and conditions into account. When plowing on public roads the Road Traffic Act and Decrees must be followed. Notice that rocks and other dangerous objects may fly off the plow. Choose the proper plowing speed by taking the basic machine and other traffic into concideration. In speedy and heavy plowing, the shaft supports of the loader must be used. Disconnecting the Plow 1. Lay the plow on even surface. 2. Turn off the basic machine, put on the parking brake and release pressure from the hydraulic system. 3. Remove the hydraulic hoses and protect the ends of the hoses with covers. 4. Open the mechanical locking and remove the plow. 5. If the device is not used in a long time, clean it properly and lubricate the fittings.

5 Turvallisuusohjeet Tutustu laitteeseen huolellisesti ennen käyttöönottoa. Laitetta saa käyttää vain sen käyttöön perehtynyt henkilö. Ennen hydrauliikan kytkemistä auraan varmista, että: - laitteen ja peruskoneen välissä ei ole ketään - peruskone on sammutettu ja käsijarru on päällä Kytkettäessä auraa peruskoneeseen varmista, että: - lukitustapit ja sokat ovat kunnossa - hydrauliikkaletkut ovat ehjiä - hydrauliikkaletkuja kytkettäessä vältä ihokosketusta hydrauliikkaöljyn kanssa Käytön aikana huomioi: - turvallinen, tilanteisiin sopiva nopeus - muu liikenne, henkilöt ja eläimet - vaara-alueet ja näköesteet - ei käytetä, mikäli joku on vaaraalueella - varo lapsia - käytä aurattaessa vilkkuvaloa - Älä mene auran alle Kunnossapito Laitetta huollettaessa on peruskoneen hydrauliikka ehdottomasti kytkettävä pois, peruskone sammutettava ja käsijarru laitettava päälle. Aura on laskettava tukien varaan, jos huolto vaatii auran alle menemisen. Älä koskaan mene auran alle, ellei se ole tuettu. Päivittäinen huolto: - tarkista rakenteiden yleinen kunto, tarvittaessa korjaa viat - Tarkista hydrauliikkaletkujen ja liittimien kunto, vaihda rikkoutuneet uusiin - Tarkista kulutusterien kuluneisuus ja vaihda tai käännä terät tarvittaessa. Katso terän säätäminen 50 käyttötunnin välein: - suorita rasvanippojen voitelu (sijainnit on mainittu tuotekohtaisessa osiossa ja tuotteessa olevassa kilvessä) - tarkista pulttien ja muttereiden kireys Tarkista pulttien muttereiden kireys ensimmäisen käyttöpäivän jälkeen! Mikäli laite jätetään käyttämättä pitemmäksi ajaksi, puhdista laite hyvin viimeisen käytön jälkeen ja rasvaa rasvanipat. Säkerhetsinstruktioner Lär dig med utrustningen ordentligt innan drifttagningen. Utrustningen får endast användas av personer som är väl insatta i dess funktion. Innan hydrauliken kopplas till plogen, kontrollera följande: - att det inte finns någon person mellan utrustningen och fordonet - att fordonet är avstängt och att handbromsen är åtdragen När plogen ansluts till fordonet, kontrollera följande: - att låssprintar och säkringspinnar är i ordning - att hydraulslangarna är hela - att huden inte kommer i kontakt med hydrauloljan när hydraulslangarna ansluts. Observera följande i samband med driften: - håll en lämplig hastighet anpassad efter förhållandena - se upp för övrig trafik, personer och djur - uppmärksamma riskområden och sikthinder - använd inte utrustningen, om någon finns inom riskområdet - se upp för barn - använd blinkers vid plogning - gå inte under plogen. Underhåll Vid service av plogen måste fordonets hydraulik alltid kopplas ifrån, fordonet stoppas och handbromsen dras åt. Plogen ska ställas av på stöden, om servicen kräver att man måste gå in under plogen. Gå aldrig under plogen om den inte är understödd. Daglig service: - kontrollera stommens allmänna skick, åtgärda fel vid behov - kontrollera skicket hos hydraulslangar och nipplar, byt ut trasiga delar - kontrollera att slitskären inte är slitna, byt eller vänd skären vid behov. Se av snittet om inställning av skären. Med 50 drifttimmars mellanrum: - smörj vid smörjnipplarna (nipplarnas placering visas i de produktspecifika delarna av handboken och med de skyltar som finns på plogen) - kontrollera åtdragningen av skruvar och muttrar Kontrollera efter den första dagens drift att skruvar och muttrar är åtdragna! Om plogen ska stå oanvänd länge, rengör den ordentligt och smörj alla smörjställen. Safety Precautions Make yourself familiar with the plow before using it. Only people who know how to use the device are allowed to operate it. Before connecting the hydraulics, make sure that: - there is nobody between the basic machine and the plow - the basic machine is turned off and the parking brake is on When installing the plow to the basic machine, make sure that: - locking pins and cotters are ok - the hydraulic hoses are intact - when installing the hydraulic hoses, avoid making skin contact with hydraulic oil When using the plow, remember: - a safe and proper speed - other traffic, people and animals - danger areas and visual obstructions - not to use the device if someone is in the danger area - to look out for children - to use flashing light when plowing - not to go under the plow Maintenance When maintaining the plow, the hydraulics and the engine of the basic machine must be turned off and the parking brake has to be on. The plow must supported if the maintenance requires going under the plow. Never go under the plow if it is not supported. Daily maintenance: - Check the general condition of the chassis, and repair the possible damage - Check the condition of the hydraulic hoses and connectors and replace them if necessary - Check the condition of the wear blades and turn around or change the blades when necessary. Look Adjusting the Blade. Every 50 hours of operation: - Grease the lubrification fittings (explained in product-specific title) - Check tighteness of the bolts and nuts Check tighteness of the attachment bolts and nuts after first use! And weekly thereafter. If the plow is not used in a long period of time, clean the device properly after the last use and lubricate the fittings.

6 Auran säätäminen Justering av plogen Adjusting the Plow Mekaaninen lukko (kuva 1) Mekaniskt lås (bild 1) Mechanical lock (picture 1) Aurausterän palautusvoiman säätö tehdään jousen alla olevista muttereista. Löystytä aluksi mutteria 2 ja kiristä sitten jousta mutterilla 1. Säädön jälkeen kiristä mutteri 2 jolloin säätö saadaan lukittua. Jousen päällä olevasta mutterista 3 säädetään aurauslevyn laukaisu herkkyyttä, eli kiristämällä mutteria 3 auran joustomekanismi toimii herkemmin. Keinuteliä ei saa säätää suoraksi, koska muuten joustomekanismi ei toimi! Jouset väsyvät lukuisista törmäyksistä ja silloin ne pitää vaihtaa. Jousen säätö (kuva 2) Jousi on säädetty tehtaalla asennusmittaan (L= n.280mm). Jousta säädettäessä on otettava huomioon mekanismin kulma α, joka ei saa ylittää 180 astetta. Jos, mekanismin kulma on lähellä 180 astetta, mekanismi ei toimi oikein. Väärin asennettu jousi aiheuttaa myös rakenteiden ennenaikaista kulumista. Plogskärets returkraft ställs in med de muttrar som finns under fjädrarna. Lossa först mutter 2 och dra sedan åt fjädern med mutter 1. Dra åt mutter 2 efter inställningen så att inställningsläget blir låst. På fjäderns översida finns mutter 3 som används för att reglera känsligheten hos plogskivans utlösning. Om mutter 3 dras åt blir plogens fjädringsmekanism känsligare. Vridvalsarna får inte ställas in rakt, eftersom fjädringsmekanismen då inte fungerar! Fjädrarna blir utmattade efter många stötar och ska då bytas ut. Fjäder justera (bild 2) Fjädern är justerad på fabriken till montagemåttet (L=ca. 280 mm). Vid justering av fjädern, måste man ta i beaktning mekanismens vinkel α, som inte får överstiga 180 grader. Om mekanismens vinkel är nära 180 grader, fungerar den inte på rätt sätt. Fel installerad fjäder orsakar även en förtidig förslitning av konstruktionen. The restoring force of the plowing blade is adjusted from the nuts under the spring. First untighten nut 2 and then tighten the spring with nut 1. After adjusting the spring, tighten nut 2 to lock the adjustment. Nut 3, which is on top of the spring, is used to adjust the trigger sensitivity of the plowing blade, so by tightening nut 3, the spring mechanism works more sensitively. The bogie must not be adjusted to a straight position, because that will disable the spring mechanism! When the springs get weary from multiple collisions they should be replaced. Spring adjust (pic. 2) The springs have been set at factory to the installation length (L= ca.280mm) Must take attention when adjusting the spring that α angle must not exceed 180 degrees. If the angle is close to 180 degrees, the mechanism will not work correctly. Improperly installed spring can cause serious damage to the structures. Kuva 1, bild 1, picture 1 Kuva 2, bild 2, picture 2

7 Terän säätäminen Justering av plogens skär Adjusting the blade Terän pituus rungosta mitattuna, pitäisi olla 15mm - 45mm, kun terä ulkonee alle 15mm (kuva 2) niin se pitää säätää. Älä kuitenkaan säädä terää siten, että se ulkonee yli 50mm rungosta. Reikäterä Terän kiinnityspultit irrotetaan ja terää siirretään alemmas, kunnes kiinnitysreikä näkyy. Kiinnityspultit kiinnitetään nyt viereisiin reikiin (kuva 3), kuin missä ne olivat irrotettaessa. Tällöin terää saadaan säädettyä sopivasti alemmas. Tasaterä Terää pystyy säätämään 3 kertaa. Aluksi terä on kuvan 4 mukaisessa asennossa, kun se kuluu, se siirretään alemmas ja kiinnitetään reiästä 2 (kuva 5). Seuraavaksi terä käännetään ja kiinnitettään reikään 2 (kuva 6) ja viimeiseksi reikään 1 (kuva 7). Skärets utstickande längd från stommen bör vara 15 mm 45 mm. Om skäret sticker ut mindre än 15 mm (bild 2) ska det ställas in. Ställ dock inte in skäret så, att det sticker ut mer än 50 mm från stommen. Hålskär Lossa skärets fästskruvar och flytta skäret nedåt, tills monteringshålet syns. Montera nu fästskruvarna i de hål som finns intill de hål där de tidigare fanns (bild 3). På så sätt kan skäret sänkas till lämpligt läge. Flatskär Skäret kan justeras tre gånger. Från början är skäret i läget enligt bild 4, och när det nöts, flyttas det nedåt och monteras i hål 2 (bild 5). Därefter vänds skäret och monteras i hål 2 (bild 6) och till sist i hål 1 (bild 7). The length of the blade measured from the chassis should be 15 to 45mm. When the blade extends less than 15mm from the chassis (picture 2), it should be adjusted. However, do not adjust the blade to extend more than 50mm from the chassis. Hole blade The attachment bolts are released and the blade is moved lower until the attachment hole is showing. The attachment bolts are now attached to the adjoining holes (picture 3) from their original positions. Thus the blade can be suitably lowered. Flat blade The blade can be adjusted three times. At first the blade is in the posiotion demonstated in picture 4. When it wears off, it is moved lower and attached to hole 2 (picture 5). Next time the blade is turned around and attached to hole 2 (picture 6). Finally it is attached to hole 1 (picture 7). Kuva 2, bild 2, picture 2 Kuva 3, bild 3, picture 3 Kuva 4, bild 4, picture 4 Kuva 5, bild 5, picture 5 Kuva 6, bild 6, picture 6 Kuva 7, bild 7, picture 7

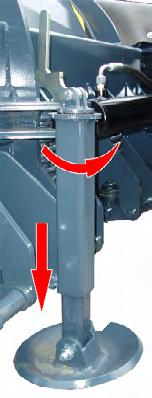

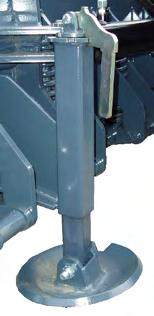

8 Jalkojen säätäminen Justering av stödbenen Adjusting the Legs Auran jalkojen korkeussäätö tehdään kuvissa näkyvästä kahvasta. Muista säätää molempia kahvoja, muuten aura ei laskeudu/nouse tasaisesti. Kahva nostetaan kuvan 8 & 9 mukaiseen asentoon ja sitä pyöritetään. Myötäpäivään pyörittäessä lautanen nousee ylöspäin (kuva 8). Vastapäivään pyöritettäessä lautanen laskee alaspäin (kuva 9). Säätö lukittuu, kun kahva käännetään kuvan 10 mukaiseen asentoon. Hödjustering av plogens stödben sker med spaken i bild. Kom ihåg att justera i nåda spakar, annars blir sänkning/ lyftning av plogen ojämn. Spaken lyfts i position enl. bild 8&9 och vrids runt. Vid vridning medurs lyfts tallriken uppåt (bild 8). Vid vridning moturs, sänks tallriken (bild 9). Justeringen är låst när spaken svängs i läge enl. bild 10. Plows legs are adjusted from the lever shown in the pictures 8 & 9. Remember to adjust both levers, otherwise the plow doesn t lower / rise equally. Lift the lever in to the position shown in the pictures 8 & 9 and rotate it around its axis. When the lever is rotated clockwise the plate rises (picture 8) and when the lever is rotated counterclockwise the plate lowers (picture 9). Height adjusting is locked when the lever is in the position shown in picture 10. Kuva 8, bild 8, picture 8 Kuva 9, bild 9, picture 9 Kuva 10, bild 10, picture 10

9 NIVELAURA VIKPLOG ARTICULATED PLOW Tuotekohtaiset ohjeet Rasvaa X:llä merkityt nipat päivittäin. Ympyrällä merkityt tulee rasvata 50 käyttötunnin välein tai viikottain. Huomio että keskiakselissa on 2 rasvanippaa. Nivelauran voi kytkeä 2, 3, tai 5 letkujärjestelmään. 2- ja 3-letkukytkentä eroaa ainoastaan paineakun kohdalta, 3-letkukytkennässä akun tilalla on tankkilinja. Alla on esitetty kytkentäkaaviot. Produktspecifik instruktioner De smörjnipplar som är märkta med kryss ska smörjas dagligen. De nipplar som är märkta med cirklar ska smörjas med 50 drifttimmars mellanrum eller varje vecka. Observera att det finns två smörjnipplar i mittaxeln. Till den ledade plogen kan system med två, tre eller fem slangar anslutas. Två- och treslangssystemen skiljer sig endast genom tryckackumulatorn. Treslangssystemet har en tankledning i stället för ackumulatorn. Nedan visas kopplingsschemorna. Product-specific instructions Lubricate the fittings marked with X daily. Fittings marked with a circle are to be lubricated every 50 hours of operation or weekly. Notice that there are two fittings in the middle axle. The device can be attached to a 2-, 3- or 5-hose system. The circuit diagrams are demonstrated below. T V3 V1 V2 V4 V3 V1 V2 V4 Rasvaa Smörja Lubricate x = = Päivittäin Daglig Daily 50 käyttötunnin välein Var 50:e timme Every 50 hours of operation T x x x

10 ALUEAURA, PERHOSAURA ja PUSKULEVY Tuotekohtaiset ohjeet Rasvaa X:llä merkityt nipat päivittäin. Ympyrällä merkityt tulee rasvata 50 käyttötunnin välein tai viikottain. Laitteen voi kytkeä järjestelmään jossa on vähintään 2 letkua. Alla on esitetty kytkentäkaavio. DIAGONALPLOG, FJÄRILPLOG och SKJUTBLAD Produktspecifik instruktioner De smörjnipplar som är märkta med kryss ska smörjas dagligen. De nipplar som är märkta med cirklar ska smörjas med 50 drifttimmars mellanrum eller varje vecka. Utrustningen kan kopplas till ett system med minst två slangar. Nedan visas kopplingsschemorna. DIAGONAL PLOW, BUTTERFLY PLOW and DOZER BLADE Product-specific instructions Lubricate the fittings marked with X daily. Fittings marked with a circle are to be lubricated every 50 hours of operation or weekly. The device can be attached to a system which has at least 2 hoses. The circuit diagrams are demonstrated below.

11 EY-vaatimustenmukaisuusvakuutus Valmistaja: Lametal Oy Osoite: Kaskenviertäjäntie LAPINLAHTI FINLAND Vakuuttaa, että relax nivelaura malli NL 3150R, NL 3400R, NL 3850R, relax alueaura malli AL 3100R, AL 3400R, AL 3700R, AL 3900R, AL 3700RR, AL 4200RR, relax perhosaura malli TA 3100R, TA 3400R, TA 3700R, TA 3900R, relax puskulevy malli PL 3100R ja PL 3700R täyttää konedirektiivin (98/37/EY) ja siihen liittyvien muutosten sekä ne voimaansaattavien kansallisten määräykset; Ja lisäksi vakuuttaa, että seuraavia yhdenmukaistettuja standardeja (tai niiden osia/kohtia) on sovellettu: SFS-EN ISO SFS-EN ISO SFS-EN 1050 EG-försäkran om överensstämmelse Tillverkare: Lametal AB Adress: Kaskenviertäjäntie LAPINLAHTI FINLAND Försäkrar härmed att relax vikplog model NL 3150R, NL 3400R, NL 3850R, relax diagonalplog model AL 3100R, AL 3400R, AL 3700R, AL 3900R, AL 3700RR, AL 4200RR, relax fjärilplog model TA 3100R, TA 3400R, TA 3700R, TA 3900R, skjutblad PL 3100R och PL 3700R är tillverkad i överenstämmelse med maskindirektivet (98/37/EY), inklusive tillägg och motsvarande nationella lagstiftningen, Och försäkrar dessutom, att följande harmoniserade standarder (eller delar därav) har tillämpats: SFS-EN ISO SFS-EN ISO SFS-EN 1050 EC/EEA declaration of conformity Manufacturer: Lametal Oy Address: Kaskenviertäjäntie LAPINLAHTI FINLAND Assures that relax articulated plow modell NL 3150R, NL 3400R, NL 3850R, relax diagonal plow modell AL 3100R, AL 3400R, AL 3700R, AL 3900R, AL 3700RR, AL 4200RR, relax butterfly plow modell TA 3100R, TA 3400R, TA 3700R, TA 3900R, relax dozer blade PL 3100R and PL 3700R fulfills machinery directive (98/37/EC) including additions and corresponding national legislation And in addition ensures that the following equalized standards (or parts of them) are applied: SFS-EN ISO SFS-EN ISO SFS-EN 1050 Lapinlahti Unto Martikainen Tuotekehitysjohtaja, Produktutveklingschef, Product development manager

12 Kaskenviertäjäntie 2, Lapinlahti, FINLAND tel +358 (0) , fax +358 (0)
