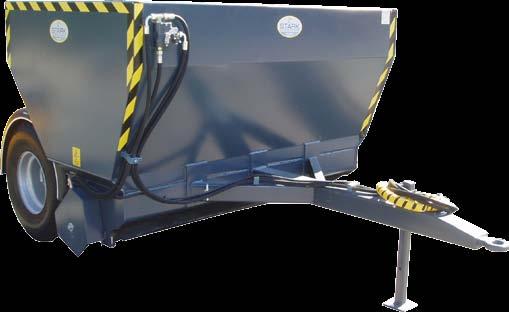

1 Alkuperäiset ohjeet/ Original instructions Vedettävä hiekoitin Käyttö- ja huolto-ohjekirja Dragbar Sandspridare Instruktionsbok Towable Sanding Device Operating and maintenance manual

2 Sisältö Innehåll Contents Lue ennen tuotteen käyttöä Läs denna instruktion innan ni använder maskinen Read Before Using the Product 3 Käyttötarkoitus Käyttöönotto Vedettävän hiekoittimen käyttö Vedettävän hiekoittimen irrotus Turvallisuusohjeet Användningsområde Drifttagning Dragbar sandspridare användning Lossning av dragbar sandspridare Säkerhetsinstruktioner Purpose of Use Installation Using the Towable Sanding Device Removing the Towable Sanding Dev. Safety Precautions 4 5 Kunnossapito Underhåll Maintenance 6 Hydrauliikka Hydraulsystem Hydraulics 7 Hiekoittimen säätäminen Eu-vaatimustenmukaisuusvakuutus Reglering av utrustningen EG-Försäkran om överensstämmelse Adjusting the Device Declaration of conformity 8 9

3 Lue ennen tuotteen käyttöä: Tarkasta laitteen kunto, jos havaitset puutteita tai vaurioita tuotteessa ota yhteyttä tuotteen valmistajaan. Tutustu tämän ohjekirjan sisältöön ja noudata määrättyjä ohjeita. Ohjeita noudattamalla varmistat tuotteen toimivuuden ja oman turvallisuutesi. VAROITUSMERKIT Tutustu tuotteen vaara-alueisiin ennen tuotteen käyttöä. Läs denna instruktion innan ni använder maskinen: Kontrollera maskinen. Åtgärda eventuella skador och kontakta vid behov återförsäljaren. Läs noggrant igenom denna instruktionsbok innan ni använder maskinen VARNINGSMÄRKER Observera riskfaktorer före användning av maskinen. Read before using the product: Check the condition of the product. If you notice some/any damage or lack in the equipment contact the manufacturer of the product. Read this manual and follow the instructions. By following the instructions you ensure your own safety and the proper functioning of the product. WARNING SIGNS Check the risks before using the product.

4 Käyttötarkoitus Vedettävät hiekoittimet ovat tarkoitettu katujen ja pienten / suurien alueiden hiekoittamiseen. Käyttöönotto Vedettävä hiekoitin kiinnitetään traktorin tai pyöräkuormaajan peräkoukkuun. 1.Kiinnitä vedettävä hiekoitin peruskoneeseen. 2.Sammuta peruskone ja laita seisontajarru päälle. 3.Varmista ettei peruskoneen hydrauliikkajärjestelmässä ole painetta. Hydrauliletkut tulee kytkeä siten, ettei vedettävä hiekoitin liikkuessaan riko letkuja. 4.Kytke hydrauliikkaletkut. Tarkista aina asennettaessa öljy ja liittimien puhtaus sekä letkujen kunto. Ensimmäisen käyttökerran aikana noudata äärimmäistä varovaisuutta tuotteen käytössä Takuu ei korvaa väärin asennetun tuotteen aiheuttamia vahinkoja. Hiekoittimen käyttö Tarkista ennen ajoon lähtöä: - että laite on asennettu oikein - kaikki lukitustapit ovat paikoillaan - hydrauliikkaletkut ovat oikein liitetty - letkut ovat ehjät - ettei laitteessa ole öljyvuotoja - että kaikki toiminnot toimivat oikein Sovita ajonopeus ja hiekoittimen pyörimisnopeus sopivaksi. Vedettävän hiekoittimen suurin sallittu nopeus on 50km/h. Vedettävän hiekoittimen irroitus 1. Laske hiekoitin tasaiselle alustalle tukijalan varaan. 2. Sammuta peruskone, laita käsijarru päällä ja poista paineet järjestelmästä. 3. Irrota hydrauliikkaletkut ja suojaa letkujen päät tulpilla. 4. Avaa mekaaninen lukitus ja irroita laite. 5. Mikäli laite jää käyttämättä pitkäksi aikaa, puhdista se kunnolla, rasvaa nipat ja jos mahdollista niin varastoi se sisätiloihin. Användningsområde Utrustningen är avsedd för sandning av gator samt små och stora ytor. Drifttagning Kontrollera att fordonet är lämpligt för att montera en dragbar sandspridare. Dragbar sandspridare fästs vid traktorns eller hjullastarens dragkrok. 1. Montera apparaten på fordonet. 2. Stäng av fordonet och dra åt handbromsen. 3. Kontrollera att fordonets hydraulsystem är tryckfritt. Hydraulslangarna ska kopplas så, att apparatens rörelser inte kan skada slangarna. 4. Anslut hydraulslangarna. Kontrollera alltid vid montering att oljan och nipplarna är rena, samt att slangarna är hela. Var mycket försiktig första gången apparaten används.garantin gäller inte skador som orsakats av felaktig montering. Dragbar sandspridare användning Kontrollera följande innan du börjar köra apparaten: - att utrustningen monterats rätt - att alla låssprintar finns på plats - att hydraulslangarna är rätt kopplade - att slangarna är hela - att utrustningen inte läcker olja - att alla funktioner fungerar korrekt Anpassa körhastigheten och sandspridarens varvtal till passande. Dragbar sandspridarens max. fart är 50 km/h. Lossning av dragbar sandspridare 1. Sänk ner den apparaten på ett jämnt underlag på stödbenen. 2. Stäng av fordonet, lossa handbromsen och se till att systemet är tryckfritt. 3. Lossa hydraulslangarna och skydda slangändarna med proppar. 4. Öppna den mekaniska låsningen och ta loss apparaten. 5. Om apparaten ska stå oanvänd länge, rengör den ordentligt och smörj alla smörjställen. Purpose of Use Towable sanding devices are meant for sanding yards and streets. Installation Check that the basic machine allows the installation of the device. The towable sanding device can be attached to the towing hook of a tractor or a wheel loader. 1. Attach the device the basic machine. 2. Turn off the basic machine and put on the parking brake. 3. Make sure there is no pressure in the hydraulic system. Hoses must be installed so that they will stay intact as the towable sanding device moves. 4. Connect the hydraulic hoses. When installing the device, always check the oil, the condition of the hoses, and the cleanliness of the connectors. When using the product for the first time, extra caution should be taken. Guarantee does not cover damages caused by a wrongly installed product. Using the Towable Sanding Dev. Before using the device check that: - the towable sanding device has been correctly installed - all pins and hoses are properly attached - the hydraulic hoses are intact - all the functions work correctly Match the speed of the vehicle and the rotation speed of the sanding axle to comfortable. Maximum speed of the towable sanding device is 50km/h. Removing the Towable Sanding Device 1. Lay the towable sanding device on an even surface on its support. 2. Turn off the basic machine, put on the parking brake, and release the pressure from the hydraylic system. 3. Remove the hydraulic hoses and protect the ends of the hoses with covers. 4. Open the mechanical locking and remove the device. 5. If the device is not used in a long time, clean it properly, lubricate the fittings, and if possible, store it indoors.

5 Turvallisuusohjeet Tutustu laitteeseen huolellisesti ennen käyttöönottoa. Laitetta saa käyttää vain sen käyttöön perehtynyt henkilö. Ennen hydrauliikan kytkemistä laitteeseen varmista, että: - laitteen ja peruskoneen välissä ei ole ketään - peruskone on sammutettu ja käsijarru on päällä Kytkettäessä hiekoitinta peruskoneeseen varmista, että: - lukitustapit ja sokat ovat kunnossa - hydrauliikkaletkut ovat ehjiä - hydrauliikkaletkuja kytkettäessä vältä ihokosketusta hydrauliikkaöljyn kanssa Käytön aikana huomioi: - turvallinen, tilanteisiin sopiva nopeus - muu liikenne, henkilöt ja eläimet - vaara-alueet ja näköesteet - ei käytetä, mikäli joku on vaaraalueella - varo lapsia - käytä hiekoitettaessa vilkkuvaloa - Älä mene hiekoittimen alle Kunnossapito Laitetta huollettaessa on peruskoneen hydrauliikka ehdottomasti kytkettävä pois, peruskone sammutettava ja käsijarru laitettava päälle. Päivittäinen huolto: - tarkista rakenteiden yleinen kunto, tarvittaessa korjaa viat - tarkista hydrauliikkaletkujen ja liittimien kunto, vaihda rikkoutuneet uusiin 50 käyttötunnin välein: - Suorita rasvanippojen voitelu (katso kuvat 1-4) - tarkista pulttien ja muttereiden kireys Tarkista pulttien muttereiden kireys ensimmäisen käyttöpäivän jälkeen. Mikäli laite jätetään käyttämättä pitemmäksi ajaksi, puhdista laite hyvin viimeisen käytön jälkeen, rasvaa nipat ja jos mahdollista niin varastoi sisätiloihin. Säkerhetsinstruktioner Lär dig med utrustningen ordentligt innan drifttagningen. Utrustningen får endast användas av personer som är väl insatta i dess funktion. Innan hydrauliken kopplas till dragbar sandspridaren, kontrollera följande: - att det inte finns någon person mellan utrustningen och fordonet - att fordonet är avstängt och att handbromsen är åtdragen När apparaten ansluts till fordonet, kontrollera följande: - att låssprintar och säkringspinnar är i ordning - att hydraulslangarna är hela - att huden inte kommer i kontakt med hydrauloljan när hydraulslangarna ansluts. Observera följande i samband med driften: - håll en lämplig hastighet anpassad efter förhållandena - se upp för övrig trafik, personer och djur - uppmärksamma riskområden och sikthinder - använd inte utrustningen, om någon finns inom riskområdet - se upp för barn - använd blinkers vid sandning - gå inte under apparaten Underhåll Vid service av dragbar sandspridare måste fordonets hydraulik alltid kopplas ifrån, fordonet stoppas och handbromsen dras åt. Daglig service: - kontrollera stommens allmänna skick, åtgärda fel vid behov - kontrollera skicket hos hydraulslangar och nipplar, byt ut trasiga delar Med 50 drifttimmars mellanrum: - smörj vid smörjnipplarna (bilder 1-4) - kontrollera åtdragningen av skruvar och muttrar Kontrollera efter den första dagens drift att skruvar och muttrar är åtdragna! Om apparaten ska stå oanvänd länge, rengör den ordentligt och smörj alla smörjställen. Safety Precautions Make yourself familiar with the towable sanding device before using it. Only people who know how to use the device are allowed to operate it. Before connecting the hydraulics to the device, make sure that: - there is nobody between the basic machine and the device - the basic machine is turned off and parking brake is on When installing the towable sanding device to basic machine, make sure that: - locking pins and cotters are ok - the hydraulic hoses are intact - when installing the hydraulic hoses, avoid skin contact with hydraulic oil When using the towable sanding device, remember: - a safe and proper speed - other traffic, people and animals - danger areas and visual obstructions - not to use the device if someone is in the danger area - to look out for children - to use the flashing light when sanding - not to go under the device Maintenance When maintaining the towable sanding device, the hydraulics and the engine of the basic machine must be turned off and the parking brake has to be on. Daily maintenance: - Check the general condition of the chassis, and repair the possible damage - Check the condition of the hydraulic hoses and connectors and replace them if necessary Every 50 hours of operation: - Grease the lubrification fittings (look pictures 1-4) - Check tighteness of the bolts and nuts Check the tightness of the bolts and nuts after the first day of operation. If the device is not used in a longer period of time, clean the device properly after the last use, lubricate the fittings, and if possible, store it indoors.

6 Kuva 1, bild 1, picture 1 Kuva 2, bild 2, picture 2 Kuva 3, bild 3, picture 3 Kuva 4, bild 4, picture 4 Hydrauliikka Vedettävä hiekoitin kytketään 2:lla letkulla peruskoneeseen. Telan pyörinnän säätö säädetään kuvassa 5 näkyvällä venttiilillä, sopiva asento löytyy yleensä väliltä 5-8. Mikäli peruskoneessa on virtauksen säätömahdollisuus, voidaan säädin asettaa asentoon 10. Hydraulsystem Den dragbar sandspridare anslutas med två slangar till fordonet. Vals rotation regleras med en ventil som syns i bild 5, ett lämpligt läge är oftast 5 8. Om fordonet har en flödesregulator, kan ventilen sättas i läge 10. Hydraulics The Towable Sanding Device is connected with two hoses. The rotation speed of the drum is adjusted with the valve shown on picture 5. The suitable position is usually found between 5 and 8. If there is a flow controller in the basic machine, the speed control valve can be set to position 10. Kuva 5, bild 5, picture 5

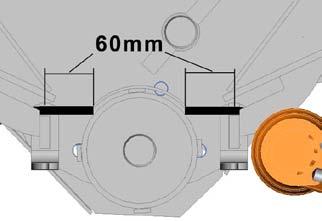

7 Hiekoittimen säätäminen Hiekoituskumeja täytyy säätä, ne ovat kuluneet tai hiekoitus ei toimi kunnolla. Kumin kiinitysraudan säätöpultit on merkitty kuviin 6, 7 ja 8. Merkittyjä pultteja (4kpl) löysytetään, kumit säädetään sopivalle etäisyydelle telasta ja pultit kiristetään. Kumi on oikeassa kohdassa, kun se ulottuu n.60mm kiinnitysraudasta sisäänpäin. Sopiva kumin paikka näkyy kuvassa 9. Reglering av utrustningen Den slipning gummi bör justeras om gummi är slitna. Slipning gummi dragbultar är markerade i bild 6, 7 och 8. Det finns totalt 4 dragbultar. Lossa skruvarna, justera gummi till rätt läge och dra åt skruvarna. Den gummi är i rätt ställen när gummit är ca 60mm inuti enheten. Korrekt placering av gummi kan ses i bild 9. Adjusting the Device The sanding rubbers should be adjusted if the rubbers are worn. Sanding rubbers tightening bolts are marked in pictures 6, 7 and 8. There are total of 4 tightening bolts. Untighten the bolts, adjust the rubbers to proper position and tighten the bolts. The rubbers are in proper places when the rubber is c.a 60mm inside the device. The proper positioning of rubbers can be seen in picture 9. Kuva 6, bild 6, picture 6 Kuva 7, bild 7, picture 7 Kuva 8, bild 8, picture 8 Kuva 9, bild 9, picture 9

8 Alkuperäinen valmistajan Eyvaatimustenmukaisuusvakuutus: Tuotteen yleisnimi: Hiekoituslaite Valmistusnumero: Valmistaja: Lametal Oy Kaskenviertäjäntie LAPINLAHTI puh Vakuuttaa, että seuraavat työlaitteet täyttävät konedirektiivin 2006/42/EY ja soveltuvilta osin standardit SFS-EN ISO , SFS-EN ISO ja SFS-EN 1050: Original manufacturer Declaration of conformity: Product name: Sanding device Serial Number: Manufacturer: Lametal Oy Kaskenviertäjäntie LAPINLAHTI, Finland Tel Hereby declare that the following machinery fulfils all of the relevant requirements of EC Machinery Directive 2006/42/EC, and the following standards: SFS-EN ISO , SFS-EN ISO , SFS-EN 1050: Det ursprungliga EG-försäkran om överensstämmelse: Produktnamn: Sandspridare Serienummer: Tillverkare: Lametal Oy Kaskenviertäjäntie LAPINLAHTI, Finland Tel Försäkrar härmed att arbetsredskap model är tillverkad I överenstämmelse med maskindirektivet (2006/42/EC), och följander standarder: SFS-EN ISO , SFS-EN ISO , SFS-EN 1050: AH1300 LIGHT, AH1800 LIGHT, AH1600, AH2000, AH2000S, AH2500, AH2500S, AH3000S, AH3500S, AL 2000 LITE, AL 2400 LITE, AL 3700RR, AL 4200RR, AL3100R, AL3400R, AL3700R, AL3900R, ALM 3700, ALM4200, AL2800, AL3000, AL3200, AL3600, AL4000, BELARUS STARK LIFT, HK300, HK350, HK400T, HK450T, HK450, HK550, HK700, HK1000, HK1200, HK1500, HK2000, HK2500, HK3000, HK2000Twin, Auraustuki JD110, Auraustuki JD60, Auraustuki MF5455/946, Auraustuki MF6475/965, HT2600R, HT3050R, KAH1600, KAH1800ASF, KAH1800, KAH 2000ASF, KAH 2000, KAH2000S, KAH2500S, KAH3000S, KAH2000, KAH2500TRS, KH1300, KH1600, KH1600S, KH2000S, KH2500S, KK1050HD, KK200EX, KK320EX, KK400EX, KK550EX, KK700EX, KK1050EX, KK1050HD, KK160EX, KK280EX, KK320EX, KK400EX, KK 550EX, KK60EX, KK700EX, KK700HD, KK90EX, KKK1300, KKK2000, KKK3000, KKK4000, KKK5000, KKK6000, KPK160, KPK160EX, KP- K180EX, KPK 300EX, KPK 400EX, KPK 600EX, KPK100EX, KPK180, KPK200HD, KPK300GJ, KPK400HD, KPK40EX, KP- K600EX, KPK600HD, KPK60EX, KPKH S40, KPKH S45, KPKM S30, KPKM S32, KPKM S40, KPKM S45, LK 1100, LK 1300, LK 1600, LK 2000, LK 2500, LK 3000, LK 4000, LK 5000, LK 700, LSK 300EX, LSK 350EX, LSK 500EX, LSK 650EX, LSK 750EX, LSK 80EX, LSK 900EX, LSK110EX, LSK160EX, LSK240EX, LSK300EX, LSK350EX, LSK350HD, LSK425EX, LSK500EX, LSK500EX ROTO, LSK650EX, LSK650HD, LSK750EX, LSK750EX ROTOTILT, LSK80EX, LSK900EX, LSK900EX ROTOTILT, LSK900HD, Lumilinko S800, Lumilinko S810, Lumilinko ST815, Maansiirtovaunu 16T, MV16 HD, MV18 HD, MV20 HD, NL2800R, NL3100R, NL3300R, NL3600R, NL4000R, NL1700,NL2000, NL2200, NL2400, NL2600, NL2800, NL3000, NL3200, NL3600, NL4000, NL2400 LITE, NL2800 LITE, PARALELLOGRAM I-sovite, PARALELLOGRAM II-Sovite, Pikakiinnike JCB CX, Pikakiinnike S-50 Hydr., Pikaliitin kallistuva NTP20 Hydr., pikaliitin S-50 mekaaninen, Pikaliitin S-60 mekaaninen, PKH S40, PKH S45, PKM S30, PKM S32, PKM S40, PKM S45, PL2000 LITE, PL2200 LITE, PL2500 LITE, PL 2800 LITE, PL 3000 LITE, PL 3200, PL 3600, Rengasjyrä 2400, RF 700 KÄÄNTÖLAITE, SL 1700/2900, SL 2000/3200, SL 2000/3200 BOBTACH, SL 2200/3600, SL 2300/3700, SL 2500/3900, SL 2500/4300, SL 2600/4400, SL 2600/4800, SL 2800/5000, SL 3000/5200, SL 3600/6000, SRK 0,8M3, SRK2500, SRK650, STARK LIFT, TL4030, TL5030, TA2800, TA300, TA3200, TA3600, TA4000, TA3100R, TA3400R, TA3700R, TAH1000S, TAH1300S, TAH1600S, TAH2000S, TAH2500S, TLM2500, TLH2500, TLM3050, TLH3050, TH2000, TH2500, TH3000, THM2000, THM2500, THM3000, TK2750, TK2750, TL7000, TL7400, UA2800/1500, UA3200/1800, UA3600/1800, UA3800/2400, UA4200/2400, UA4800/2400, UA4800/3000, UA4200/2400H, UA4800/2400H, UA4800/3000H, UA5400/3000H, UA6000/3000H, UAR 4200/2400, UAR 4800/2400, UAR 4800/3000, UAR4200/2400H, UAR4800/2400H, UAR4800/3000H, UAR5400/3000H, UAR6000/3000H, UA 2100 Micro, VHK 1800, VHK 2500 Henkilö, joka on valtuutettu kokoamaan teknisen tiedoston (viranomaisten pyytäessä): Unto Martikainen Kaskenviertäjäntie Lapinlahti The Technical Construction File is maintained at Lametal factory. The authorized representative located within the Community is: Unto Martikainen Kaskenviertäjäntie 2, Lapinlahti, Finland Kontakt (att sammanställä teknisk documentation): Unto Martikainen Kaskenviertäjäntie Lapinlahti, Finland Lapinlahti Unto Martikainen, Tuotekehitysjohtaja,Product development manager, Produktutveklingschef

9 Ce-kyltti/tunnistuslaatta Ce-marking/ identification plate: Ce-märkning: Stark-tuotteissa on ce-kyltti kiinnitettynä koneessa näkyvälle paikalle. Kyltissä on merkittynä tehtaan yhteystietojen lisäksi koneen tyyppi, valmistusnumero ja paino. Valmistusnumerossa ensimmäiset neljä numeroa kertovat valmistuskuukauden ja vuoden (ensimmäisenä valmistuskuukausi). Valmistusnumeron viimeiset viisi numeroa on koneen varsinainen sarjanumero, joka näkyy valmistajan järjestelmissä (alla olevassa esimerkissä 11705). Stark- products are attached with CEplate. Plate is attached to the machine in a prominent position. The plate is marked with factorys contact information, machine type, serial number and weight. The first four numbers of the serial number indicates the month and year of manufacture (month at first). The last five numbers of the serial numbers are the machine tracing numbers. (Number in the example plate). Stark producter är fäst med CEplatta. Platta är ansluten till maskinen på en framträdande plats. Plattan är märkt med fabriker kontaktinformation, maskintyp, serienummer och vikt. De Förstä fyra serienummer numren är maskinen tillverkningsdatum (förstä månaden). Den sista fem nummer är spårningsnummer (11705, se exempel bild). Picture. Identification plate
