Lasten pyörätuoli Malli: Käyttöohje. Me liikutamme ihmisiä.

Transkriptio

1 Lasten pyörätuoli Malli:1.135 fi Käyttöohje Me liikutamme ihmisiä.

2 Sisältö Johdanto 4 Malliluettelo 5 Käyttöaiheet 5 Vastaanottaminen 5 Määrittely 5 Käyttö 6 Mukautus 6 Uudelleenkäyttö 6 Käyttöikä 7 Yleiskuva 8 Jarrut 9 Painojarru käyttäjä 9 Jarrujen kytkeminen päälle 9 Jarrujen vapauttaminen 9 Käyttöjarru 9 Jarruvivun jatko-osa 10 Jarruvivun jatko-osan taittaminen sivuun 10 Rumpujarru henkilökohtainen avustaja 11 Toiminta käyttöjarruna 11 Rumpujarrujen kytkeminen päälle/vapauttaminen 11 Jalkatuet 12 Jalkatuen alaosa 12 Astinlauta 12 Vaatteiden suoja 13 Vaatteiden suoja ja käsinojat 13 Selkänoja 14 Selän mukautus 14 Selkäpehmusteen irrottaminen 14 Selkäpehmusteen asettaminen paikoilleen 14 Kaltevuussäädettävä selkäosa 15 Työntökahvat 16 Vakautintanko 17 Vakautintangon irrottaminen/kiinnittäminen 17 2

3 Päätuki 18 Korkeuden säätäminen / irrottaminen 18 Päätuen huppu 18 Pyörät 19 Käyttöpyörät 19 Pikakiinnitysakseli 19 Käsi- ja puolasuoja 20 Kaatumisesteet 21 Kaatumisesteiden kääntäminen 21 Kiinnitysvyö 22 Lastaaminen ja kuljetus 23 Lastaaminen 23 Kiinnittäminen kuljetusta varten 23 Huolto 23 Huoltotyöt 23 Huoltokaavio 24 Tekniset tiedot 26 Renkaiden täyttöpaine ilmarenkaissa 26 Pyörätuolissa olevien tarrakilpien merkitys 30 Tyyppikilvessä olevien symbolien merkitys 31 Tarkastustodistus 32 Muistiinpanot 33 Takuusuoritukset /takuu 34 Vastuu- ja takuulomake 35 Tarkastustodistus luovutusta varten 35 3

4 JOHDANTO Kiitämme luottamuksestasi, jota olet osoittanut yritystämme kohtaan valitsemalla tämän sarjan pyörätuolin. Pyörätuolin eri varustevaihtoehdot ja lisävarusteet mahdollistavat sen ihanteellisen mukauttamisen oman sairautesi edellyttämiin tarpeisiin. Kuten muutkin ajoneuvot, myös pyörätuoli on tekninen apuväline. Sen toiminnot edellyttävät opastusta, ja koko laite vaatii säännöllistä hoitoa. Vääränlainen käyttö aiheuttaa vaaroja. Tästä syystä on tärkeää opetella laitteen oikea käsittely. Tämä käyttöohje auttaa sinua osaltaan pyörätuolin käsittelyyn tutustumisessa ja onnettomuuksien välttämisessä. Ohje: Käyttöohjeessa esiintyvät varustevaihtoehdot saattavat poiketa ostamasi mallin varusteista. Sen takia mukaan on otettu myös lisävarusteita käsittelevä kappale, jossa esitettyjä lisävarusteita ei välttämättä ole hankkimassasi pyörätuolimallissa. Ohje: Lasten ja nuorten tulee lukea pyörätuolia koskeva dokumentaatio ennen ensimmäistä ajokertaa tarvittaessa yhdessä vanhempien, valvojan tai henkilökohtaisen avustajan kanssa. Näkökyvyltään rajoittuneita henkilöitä varten yllämainittujen dokumenttien PDF-tiedostot löytyvät internet-sivuiltamme osoitteessa: < >. Käänny tarvittaessa valtuutetun jälleenmyyjän puoleen. Näkökyvyltään rajoittuneet henkilöt voivat myös pyytää avustajaa lukemaan ohjeet ääneen. Lisätietoja tuotteistamme löytyy internet-sivuiltamme: < >. Käänny tarvittaessa valtuutetun jälleenmyyjän puoleen. Tärkeitä ohjeita! Huomio: Lue seuraavat pyörätuolia koskevat dokumentit ennen sen ensimmäistä käyttöönottoa ja noudata niissä esitettyjä ohjeita: tämä käyttöohje, turvallisuus- ja yleiset käsittelyohjeet < Mekaanisella ja lihasvoimalla toimivat pyörätuolit >. 4

5 MALLILUETTELO Tämä käyttöohje koskee seuraavia malleja: Malli KÄYTTÖAIHEET Tätä liikkumista helpottavaa tuotetta suositellaan seuraavien käyttöaiheiden yhteydessä: Voimakkaasti rajoittunut kävelykyky ja perustarve liikkua omassa asunnossa. Tarve liikkua asunnon ulkopuolella esim. lyhyesti raittiissa ilmassa tai käydä asunnon lähellä sijaitsevissa paikoissa, joissa on suoritettava tavanomaisia arkipäivään liittyviä asioita. Henkilöllä täytyy olla kyky käyttää mukautettavaa pyörätuolia omin voimin. Mukautettavan pyörätuolin käyttö tulee kysymykseen, kun vakio- tai kevytpyörätuolien mukautus- ja säätömahdollisuudet eivät riitä. VASTAANOTTAMINEN Kaikkien tuotteidemme virheettömyys tarkastetaan tehtaalla ja tuotteet pakataan erikoislaatikoihin. Ohje: Pyydämme kuitenkin tarkastamaan ajoneuvon välittömästi sen jälkeen, kun se on vastaanotettu mieluiten tavarantoimittajan läsnä ollessa jotta mahdolliset kuljetuksen aikana syntyneet vauriot havaitaan mahdollisimman nopeasti. Pyörätuolin pakkaus tulee säilyttää mahdollisesti myöhemmin tarvittavaa kuljetusta varten. MÄÄRITTELY Tämä pyörätuoli on kehitetty lapsille ja nuorille. Siitä on saatavilla kahta runkomallia: keskikoko suuri. Pyörätuoli on tarkoitettu ainoastaan yhden henkilön kuljetukseen istuimella, eikä sitä saa käyttää vetovälineenä, kuljetusvälineenä tms. 5

6 KÄYTTÖ Pyörätuolia voi tasaisella ja kiinteällä alustalla käyttää seuraavissa paikoissa: sisätiloissa (esim. asunnossa, päiväkodissa), ulkona (esim. puistojen päällystetyillä teillä), matkoilla (esim. bussissa ja junassa). Pyörätuolissa on monipuoliset mahdollisuudet yksilölliseen sopeuttamiseen käyttäjän mittojen mukaan. Ennen ensimmäistä käyttöä jälleenmyyjän tulee suorittaa pyörätuolin mukautus käyttäjää varten. Tässä yhteydessä on otettava huomioon käyttäjän ajokokemus, ruumiilliset rajoitukset ja pyörätuolin pääasiallinen käyttöpaikka.! Huomio: Mukautus- ja säätötyöt tulee aina antaa alan erikoisliikkeen suoritettaviksi. MUKAUTUS Ammattikorjaamo luovuttaa pyörätuolin käyttövalmiina kaikki asiaankuuluvat turvamääräykset huomioon ottaen ja käyttäjän tarpeisiin sovitettuna. Ohje: Suosittelemme pyörätuolin sopivuuden säännöllistä tarkastamista, jotta se sopii käyttäjälle aina optimaalisesti myös sairauden tai vammojen muuttuessa. Erityisesti käyttäjän ollessa lapsi tai kasvava nuori on suositeltavaa suorittaa mukautus 6 kuukauden välein. Suosittelemme säännöllisiä lääkärintarkastuksia, joilla voidaan varmistaa, että käyttäjä soveltuu aktiiviseen liikenteessä liikkumiseen. Myöhemmin tehtävien muutosten tulee tapahtua vain alan erikoisliikkeen toimesta! UUDELLEENKÄYTTÖ Pyörätuoli soveltuu uudelleenkäytettäväksi. Moduulirakenteensa ansiosta pyörätuoli voidaan mukauttaa erilaisten käyttäjien vammojen ja mittojen mukaan. 6

7 KÄYTTÖIKÄ Tuotteen odotettavissa oleva keskimääräinen käyttöikä on 5 vuotta, jos sitä käytetään määräystenmukaisesti ja jos kaikkia huoltoja kunnossapitomääräyksiä noudatetaan. Tuotteen käyttöikä riippuu sekä käyttökertojen tiheydestä, käyttöolosuhteista että hoidosta. Tuotteen käyttöikää voi pidentää käyttämällä varaosia. Varaosia on saatavilla tavallisesti vielä 5 vuotta mallin valmistuksen lopettamisen jälkeen. Ilmoitettu normaali käyttöikä ei merkitse käyttöikää koskevaa lisätakuuta. 7

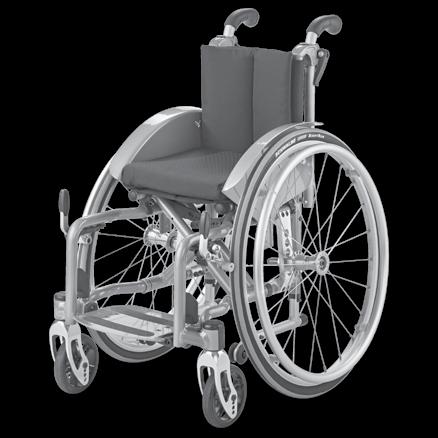

8 YLEISKUVA Kaikkia malleja koskevaan yleiskuvaan on koottu pyörätuolin tärkeimmät osat Kohta Osa (1) Työntökahva (2) Selkänoja (3) Käsinoja / vaatteiden suoja (4) Istuinkangas/istuintyyny (5) Jarruvipu painojarru (6) Astinlauta (7) Ohjauspyörä (8) Käyttöpyörä (9) Kelausvanne (10) Lukitusnuppi pikakiinnitysakseli 8

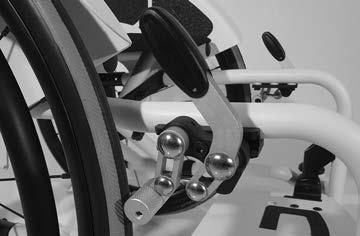

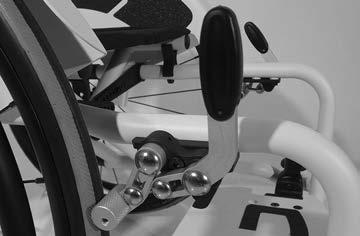

9 JARRUT Pyörätuolin tahaton pois vieriminen estetään kytkemällä jarrut jarruvivulla (1) (seisontajarru). Pyörätuoli on mallista riippuen varustettu painojarruilla [2] tai rumpujarruilla [3]. 1 Ohje: Ota sen käytössä huomioon Huoltokaavio sivulla 24 sekä Turvallisuus- ja yleiset käyttöohjeet < Mekaanisella ja lihasvoimalla toimivat pyörätuolit > luvut < Yleiset turvallisuusohjeet > ja < Jarrut >.! Huomio: Jarrutehon heikentyessä on pyörätuoli välittömästi vietävä ammattikorjaamoon korjattavaksi. Painojarru käyttäjä 2 3 Jarrujen kytkeminen päälle Pyörätuolin tahattoman poisvierimisen estämiseksi on molemmat jarruvivut käännettävä eteenpäin vasteeseen saakka [4]. Ohje: Pyörätuolia ei tule voida työntää jarrujen ollessa kytkettyinä päälle. Jarrujen vapauttaminen Käännä molemmat jarruvivut taaksepäin vasteeseen saakka [2]. Käyttöjarru Pyörätuolia jarrutetaan kelausvanteen avulla. Ohje: Pyörätuolin jarruttamiseen tulee tarvittaessa käyttää sopivia suojakäsineitä

10 Jarruvivun jatko-osa Taittuva jarruvipu (1) tehostaa jarrutusvoimaa ja vähentää jarrujen kytkemiseen tarvittavaa voimaa.! Huomio: Älä ota tukea jarruvipujen kahvoista! Älä irrota jarruvivun jatko-osaa ajon aikana. Liian pitkälle ulosvedetty jarruvivun jatko-osa aiheuttaa onnettomuusvaaran! 1 Jarruvivun jatko-osan taittaminen sivuun Tämä toiminto on tarkoitettu vain siirtymiseen pyörätuoliin ja pois tuolista. Taita jarruvivun jatko-osa sivuun ylöspäin vasteeseen saakka, taita tai nosta sitä sitten eteenpäin [2] ja työnnä sitä alaspäin jarruvivun taakse. 2 10

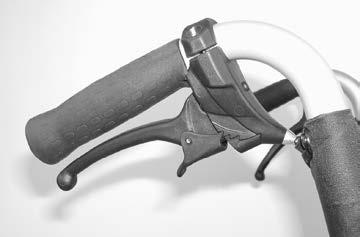

11 Rumpujarru henkilökohtainen avustaja Rumpujarrua käyttää henkilökohtainen avustaja jarruvivun [1] avulla. Toiminta käyttöjarruna Paina molempia jarruvipuja tasaisesti ja vain kevyesti jarruttaaksesi pyörätuolia vaiheittain. 1 Rumpujarrujen kytkeminen päälle/ vapauttaminen Ota rumpujarrujen kytkemisessä päälle/ vapauttamisessa huomioon Turvallisuusja yleiset käsittelyohjeet < Mekaanisella ja lihasvoimalla toimivat pyörätuolit > luku < Rumpujarrut >. 11

12 JALKATUET! Huomio: Pyörätuolin tahaton liikkeelle lähteminen on estettävä ennen jalkatukiin kohdistuvia toimenpiteitä. Katso tätä varten lukua Jarrut sivulla 9. Jalkatuen alaosa Taita jalkatuet ylös pyörätuoliin istumista ja siitä nousemista varten. Ota huomioon puristuskohdat! Nosta molemmat jalat jalkalevyiltä. Ennen liikkeellelähtöä jalkatuki on taitettava takaisin alas. Astinlauta Astinlaudan kääntäminen ylös Käännä astinlauta ylös kääntämällä astinlaudan liikkuva puoli ylös vasteeseen saakka estimen yli [2] tai [5]. Astinlaudan kääntäminen alas Käännä astinlauta alas kääntämällä astinlaudan liikkuva puoli alas jalkatuen pidikkeen vasteeseen saakka, kunnes se lukittuu paikalleen [1] tai [5]

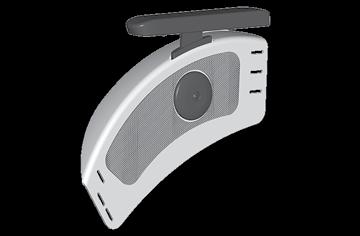

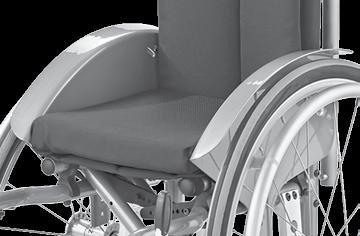

13 VAATTEIDEN SUOJA! Huomio: Älä käytä vaatteiden suojaa [1] + [2] pyörätuolin nostamiseen tai kantamiseen. Älä liikuta tuolia, jos vaatteiden suojaa ei ole asennettu! Rungon ja vaatteiden suojan väliin ei saa työntää käsiä. Puristumisvaara! Kun henkilökohtainen avustaja työntää pyörätuolia, siinä istuvan henkilön tulee asettaa kätensä syliinsä, käsiä ei saa asettaa sivuille kehon ja vaatteiden suojan väliin. Sormien puristumisvaara! 1 Vaatteiden suoja ja käsinojat Vaatteiden suojan ja käsinojien [2] korkeutta voi säätää, ja ne toimivat samanaikaisesti käsitukina, vaatteiden suojana että tuulisuojana. 2 13

14 SELKÄNOJA Selän mukautus Selkäkangasta voidaan säätää tarrakiinnityksen avulla kiristysnauhoilla (2). 2 1 Selkäpehmusteen irrottaminen Poistaaksesi vedä ensin selkäpehmusteen (1) takaosa pois, sen jälkeen käännä se eteenpäin ja vedä pois säädettävästä selkäkankaasta (3). 3 Selkäpehmusteen paikoilleen asettaminen Asettaaksesi paikoilleen aseta selkäpehmuste (1) keskelle ylempien tarravöiden ympäri (2) ja kiinnitä tarrakiinnityksellä säädettävään selkäkankaaseen (3). Pehmeää yläreunaa varten tulee jättää pieni rako ylemmän kiristyshihnan (2) ja ympärikäännetyn selkäpehmusteen (1) väliin. Ohje: Kun käyttäjä taas nojautuu selkäpehmustetta (1) vasten, on kiinnitettävä huomiota seuraaviin asioihin: Selän painon täytyy olla jakautunut tasaisesti koko selkäpehmusteen alueelle. Pidennetyt selkäosat kiinnitetään asetetun selkänojakorkeuden mukaan tarvittaessa lisäksi istuinpinnan alle tarrakiinnikkeellä. 14

15 Kaltevuussäädettävä selkäosa Selkänojan kulmaa voi säätää enintään +/ 15 kolmen 5 :n askeleen välein. 1. Löysää ruuvit (1) molemmilta puolilta. Jotta voit irrottaa ruuvit vasemmasta selkänojan putkesta, irrota tarvittaessa ensin käyttöpyörä Sijoita selkänojien putket kohdakkain haluttuun kulmaan. 3. Aseta ruuvit (1) molemmille puolille ja ruuvaa ne tiukalle.! Huomio: Näiden ruuvien tiukkuus on tarkistettava aina selkänojan säätämisen jälkeen! 15

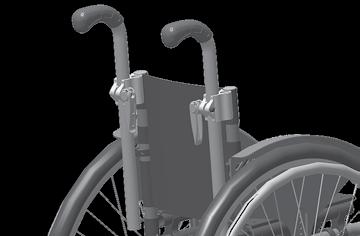

16 TYÖNTÖKAHVAT Korkeudeltaan säädettäviä työntökahvoja voidaan säätää portaattomasti noin 30 cm ja niiden ulosvetäminen on estetty [1]. 2 Kiinnittimillä varustetut korkeussäädettävät työntökahvat Pidä säätämisen aikana toisella kädellä kiinni säädettävästä työntökahvasta. Jokaisen säätökerran jälkeen kiristysvipu on kiristettävä jälleen niin tiukalle, että työntökahvaa ei voi enää kääntää. Korkeuden säätö: Löysää kiristysvipua (2) sen verran, että vastaavaa työntökahvaa voi säätää haluttuun kohtaan. Kulman säätö: Löysää kiristysvipua (2) sen verran, että vastaavaa työntökahvaa voi kääntää haluttuun kohtaan. Irrottaminen/paikoilleen asettaminen: 1. Jos haluat vetää työntökahvat irti tai asettaa ne paikoilleen, paina ensin vastaavaa jousipainiketta (3). 2. Kiristä sitten kiristysvipu (2) uudelleen

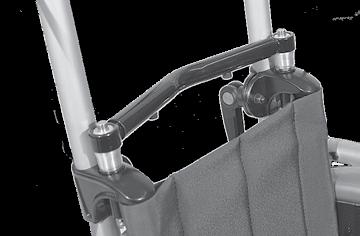

17 VAKAUTINTANKO Vakautintanko (1) kiristää kiinnitysvyön yläosan ja toimii päätuen kiinnityskohtana eikä sitä voi vetää ulos. Ohje: Vain korkeussäädettävien työntökahvojen kanssa. Vakautintangon voi irrottaa pyörätuolin kokoontaittamista varten. Vakautintangon irrottaminen/ kiinnittäminen 1. Paina pikakiinnitysakselin lukitusnupit (2) molemmilta puolilta sisään. 2. Irrota vakautintanko [3] tai kiinnitä se [4]. Testaa tankoa vetämällä aina kiinnittämisen jälkeen! Vakautintangon kiinnittämisen jälkeen lukitusnupin on työnnyttävä muutaman millimetrin verran ulos pikakiinnitysakselista. Vakautintanko on nyt tiukasti kiinni. Pikakiinnitysakselin lukituspultit on pidettävä puhtaina. Jos siihen pääsee likaa, kuten hiekkaa tai multaa, tai se pääsee jäätymään kosteassa kylmyydessä, voi seurauksena olla toimintahäiriöitä

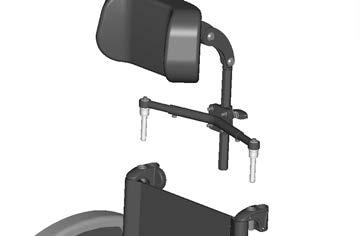

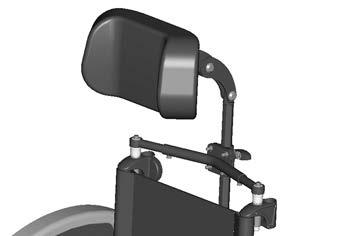

18 PÄÄTUKI Päätuki [1] on kääntöturvallinen, korkeudeltaan ja syvyydeltään säädettävä sekä irrotettava. 2 Korkeuden säätäminen / irrottaminen Päätuen korkeuden säätämistä ja irrottamista varten on irrotettava kiristysruuvi (2).! Huomio: Korkeutta saa säätää enintään merkintään saakka! Tarvittaessa päätuki voidaan irrottaa myös poistamalla vakautintanko [3]. Katso tätä varten lukua Vakautintanko sivulla Päätuen huppu Päätuen huppu voidaan poistaa pesua varten avaamalla vetoketju. Noudata pesuohjeessa annettuja tietoja. 18

19 PYÖRÄT Käyttöpyörät Käyttöpyörät on varustettu pikakiinnitysakselilla [1]. Ohje: Pyörätuolin renkaiden ilmanpainearvot ovat nähtävissä luvussa Tekniset tiedot sivulla 26 tai renkaiden molemminpuolisista merkinnöistä. Jos käyttöpyörässä on liikaa sivuttaista välystä tai jos pikakiinnitysakseli ei lukitu paikoilleen, on käännyttävä välittömästi alan erikoisliikkeen puoleen kunnostusta varten. Irrottamisen tai paikoilleentyöntämisen aikana ei pyörätuolissa saa istua. Pyörätuolin tulee olla tasaisella ja vakaalla alustalla. Ennen pyörän poistamista on pyörätuolin runko tuettava niin, että se ei pääse kaatumaan ja pyörätuolin lähtiminen liikkeelle on estettävä. Pikakiinnitysakseli Käyttöpyörät voidaan irrottaa ja asentaa ilman työkaluja. Käyttöpyörän voi irrottaa ja kiinnittää vain kun lukitusnuppi (2) on painettuna sisään.! Huomio: Käyttöpyörän paikoilleen asettamisen jälkeen lukitusnupin (2) on työnnyttävä kokonaan ulos pyörän mutterista. Katso tätä varten myös Turvallisuus- ja yleiset käsittelyohjeet < Mekaanisella ja lihasvoimalla toimivat pyörätuolit > luku < Irrotettavat käyttöpyörät >

20 Käsi- ja puolasuoja Käsi- ja puolasuoja pienentää pyörivien puolapyörien aiheuttamaa käsien loukkaantumisvaaraa sekä puolien vaurioitumisvaaraa. Puolasuoja kiinnitetään puoliin kolmella klipsillä (3). Ohje: Sivustossa < > on lisää käsi- ja puolasuojamalleja.! Huomio: Jälleenmyyjän on suoritettava käsi- ja puolasuojan vaihtotyöt. 3 20

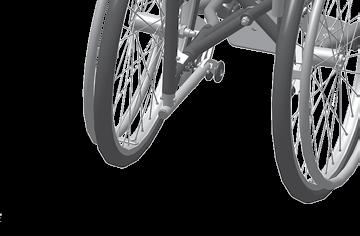

21 KAATUMISESTEET Kaatumisesteet lisäävät kallistumisvakautta [1] ja ne ovat käännettävissä sisäänpäin istuimen alle [2]. Kaatumisesteet voivat olla käytettävissä yksittäin tai pareittain mallista riippuen.! Huomio: Tietyissä tilanteissa kaatumisesteet eivät kykene tarjoamaan riittävää suojaa pyörätuolin kaatumista vastaan. Katso tätä varten myös Turvallisuusja yleiset käsittelyohjeet < Mekaanisella ja lihasvoimalla toimivat pyörätuolit > luku < Kaatumisesteet ja akselivälin sovitin >. Kaatumisesteiden kääntäminen Työnnä kaatumisesteitä alaspäin pois lukituksesta ja käännä ne sitten sisään- tai ulospäin, kunnes lukitus kytkeytyy [2]

22 KIINNITYSVYÖ Kiinnitysvyö [1] kiinnitetään takaapäin ruuveilla vastaavaan selkänojaputkeen. Käsittely on kuvattu dokumentissa Turvallisuus- ja yleiset käsittelyohjeet < Mekaanisella ja lihasvoimalla toimivat pyörätuolit > luku < Kiinnitysvyö >. 1 22

23 LASTAAMINEN JA KULJETUS Jalkatukia, sivutukia tai lisävarusteita ei saa käyttää pyörätuolin nostamiseen!! Huomio: Pyörätuolin tahaton liikkeelle lähteminen on estettävä ennen sen nostamista! Lastaaminen Pyörätuolin voi lastata luiskien tai nostotasojen avulla. Ohje: Noudata turvallisuus- ja yleiset käsittelyohjeet -asiakirjan < Mekaanisella ja lihasvoimalla toimivat pyörätuolit > lukua < Käyttö luiskilla, hisseissä ja nostotasoilla >. 3 2 Kiinnittäminen kuljetusta varten Pyörätuolin saa varmistaa ainoastaan neljän kiinnityspisteen (2) ja (3) avulla. Pyörätuolin varmistuksen menettelytapa on nähtävissä dokumentin Turvallisuus- ja yleiset käyttöohjeet Mekaanisella ja lihasvoimalla toimivat pyörätuolit > luvussa < Kuljetus ajoneuvoissa tai kuljetusvälineillä >. Huoltotyöt Seuraavassa huoltokaaviossa on esitetty ohjeet huoltotöiden suorittamista varten. Se ei sisällä mitään tarkkoja tietoja kaikista pyörätuoliin todellisuudessa tarvittavista huoltotöistä. HUOLTO Pyörätuolin puutteellinen tai laiminlyöty hoito ja huolto johtavat valmistajan tuotevastuun rajoittamiseen. 23

24 Huoltokaavio MILLOIN MITÄ HUOMAUTUS Ennen ajoon lähtöä Ennen ajoon lähtöä Yleistä Tarkasta jarrujen toimivuus. Tarkasta, että jarrujärjestelmä toimii moitteettomasti Vedä jarruvipu vasteeseen saakka. Tarkastus suoritetaan itse tai avustajan avulla. Tarkastus suoritetaan itse tai avustajan avulla. Jarrujärjestelmän ollessa asianmukaisesti säädetty jarrutetun pyörän ei tule enää pyöriä normaaleissa käyttöolosuhteissa. Jos näin kuitenkin on, anna valtuutetun ammattikorjaamon kunnostaa jarrut. Ennen ajoon lähtöä Tarkasta painojarru kulumisen varalta Liikuta jarruvipua sivusuunnassa Suoritetaan itse tai avustajan avulla. Jos jarruvivun välys on lisääntynyt, ota välittömästi yhteyttä ammattikorjaamoon kunnostusta varten. Onnettomuusvaara! Ennen ajoon lähtöä Erityisesti ennen pimeässä ajoa (jos saatavilla) Selkänojan putken ja kehikkoputken vaurioiden tarkastus Tarkasta valot Tarkasta vilkkujen ja ajovalojen sekä heijastimien moitteeton toiminta. Tarkastus suoritetaan itse tai avustaja suorittaa sen. Jos havaitset vääntymiä tai halkeamia esim. hitsaussauman alueella, ota välittömästi yhteys ammattikorjaamoon kunnostusta varten. Onnettomuusvaara! Tarkastus suoritetaan itse tai avustajan avulla. 24

25 MILLOIN MITÄ HUOMAUTUS 2 viikon välein (ajomatkan pituudesta riippuen) 8 viikon välein (ajomatkan pituudesta riippuen) Tarkasta renkaiden ilmanpaine Tarkasta rengasprofiili Rengaspaine: Katso Renkaiden täyttöpaine ilmarenkaissa sivulla 26. Tarkastus suoritetaan itse tai avustajan avulla. Toimenpiteeseen käytetään ilmanpaineen tarkastuslaitetta. Silmämääräinen tarkastus suoritetaan itse. Jos rengasprofiili on kulunut tai rengas on vaurioitunut, ota yhteyttä ammattikorjaamoon kunnostusta varten. riippu- 8 viikon välein (käyttötiheydestä en) Tarkasta, että kaikki ruuviliitokset on kiristetty tiukkaan Tarkastus suoritetaan itse tai avustajan avulla. 6 kuukauden välein (käyttötiheydestä riippuen) Valmistajan suositus: 12 kuukauden välein (käyttötiheydestä riippuen) Tarkasta puhtaus yleiskunto Turvatarkastus ajoneuvo Katso lukua Hoito. Katso lukua Kuntoonpano. Annettava alan erikoisliikkeen suoritettavaksi. 25

26 TEKNISET TIEDOT Kaikki < Teknisten tietojen > sisältämät tiedot koskevat vakiovarustusta. Kokonaispituus riippuu käyttöpyörien paikasta ja koosta. Ellei muuta mainita, mitat perustuvat käyttöpyöriin, joiden koko on: ø 610 mm (24"). Leveydet on ilmoitettu kelausvanteiden etäisyydellä 15 mm. Mitat ilmoitettu ±1,5 cm ja ± 2 tarkkuudella. Pyörätuolimittojen lyhenteet: IK = istumakorkeus IL = istumaleveys IS = istumasyvyys SK = selän korkeus TIK = takaistumakorkeus Renkaiden täyttöpaine ilmarenkaissa Renkaan maksimipaine löytyy kummaltakin puolelta renkaasta. Rengaspaine ohjauspyörä Vakio: 2,5-3,5 bar = psi Rengaspaine käyttöpyörä Vakio: 3,0-4,0 bar = psi Ultrakevyessä kulussa: 6 bar = 87 psi Suurpaine: 8 bar = 116 psi Käyttäjän enimmäispainon laskeminen:! Huomio: Suurin sallittu kokonaispaino koostuu pyörätuolin tyhjäpainosta ja suurimmasta sallitusta käyttäjän (henkilön) painosta. Ylimääräinen paino, esim. jälkikäteen asennetuista osista tai matkatavaroista johtuva, pienentää suurinta sallittua käyttäjäpainoa. Esimerkki: Käyttäjä haluaa ottaa mukaansa 5 kg matkatavaraa. Tästä johtuen käyttäjän suurin sallittu paino vähenee 5 kg. 26

27 Malli: Tyyppikilpi:...haaraputkessa Käyttöikä:...5 vuotta Mitat:... min. / maks. / tehtaalta Kokonaispituus (jalkatukien kanssa) (keskikokoinen runko): / 810 / mm Kokonaispituus (jalkatukien kanssa) (suuri runko): / 940 / mm Kokonaisleveys (kun pyörän pystykallistuma 0 ):...IL mm Kokonaisleveys (kun pyörän pystykallistuma 3 ):...IL mm Kokonaisleveys (kun pyörän pystykallistuma 6 ):...IL mm Kokonaiskorkeus:... TIK + SK+ 60 mm Selkäkankaan korkeus:...25 / 40 / 30 cm Istumaleveys:...24 / 40 / cm Istumasyvyys (keskikokoinen runko):...24 / 30 / cm Istumasyvyys (suuri runko):...32 / 40 / cm Istumakorkeus edessä, ilman istuinpehmustetta:...39 / 48 / cm Istumakorkeus takana (keskikokoinen runko): / 44 / cm Istumakorkeus takana (suuri runko):...39 / 47 / cm Käsinojien korkeus alkaen istuinpinnasta: / 26 / 20 cm Selkänoja käsinojan etureunaan:...20 / 25 / 23 cm Istuintyynyn paksuus:...3 / 3 / 3 cm Työntökahvan korkeus: Koodi 502 (portaattomasti säädettävä):...30 cm Selkänojan kulma: / 105 / 90 Istumakaltevuus:...0 / 10 / 4 Jalkatuki istuimeen asti, ilman istuintyynyä (pohkeen pituus): Astinlaudalla, koodi 55/128 (keskikokoinen runko):...22 / 26,5 / cm Astinlaudalla, koodi 55/128 (suuri runko):...25 / 32 / cm Astinlaudalla, koodi 55/762 (suuri runko): / 44 / cm 27

28 Pyörät Ohjauspyörä: ø 100 mm:...täyskumi ø 125 mm:...täyskumi ø 142 mm:... pehmeä täyskumi Käyttöpyörä: ø 560 mm (22 ) ilmarenkaat:... (116 psi) maks. 8 bar ø 560 mm (22 ):...PU-renkaat ø 610 mm (24 ):... (116 psi) maks. 8 bar ø 610 mm (24 ):...PU-renkaat Kelausvanteen ø:...väh. 46,5 / enint. 52,0 cm Akseli: Vaakasuora asento:... väh. 24,5 / enint. 69,5 mm Kuljetusmitat Mitat:... min. / maks. / tehtaalta Pituus kokoontaitettuna (keskikokoinen runko): / 810 / mm Pituus kokoontaitettuna (suuri runko): / 940 / mm Pituus ilman käyttöpyöriä (keskikokoinen runko): / 690 / mm Pituus ilman käyttöpyöriä (suuri runko): / 810 / mm (kaatumisesteet on irrotettu tai käännetty istuimen alle) Leveys kokoontaitettuna: / 350 / 320 mm Korkeus kokoontaitettuna (keskikokoinen runko): / 750 / mm Korkeus kokoontaitettuna (suuri runko): / 780 / mm Suurin sallittu ylämäki/alamäki esteen enimmäiskorkeus (jalkatukien säädetystä korkeudesta riippuen): mm Vähimmäiskääntymissäde: mm Suurin sallittu nousukulma:...4,5 (8 %) Suurin sallittu laskukulma:...4,5 (8 %) Suurin sallittu sivukaltevuus:...4,5 (8 %) Staattinen vakaus kaikkiin suuntiin:...6 (10 %) 28

29 Käyttöympäristöä koskevat tiedot: Ympäristölämpötila: C C Varastointilämpötila: C C Painot Suurin sallittu kokonaispaino:...enint. 85 kg Suurin sallittu käyttäjän paino (sis. lisäkuorma):...75 kg Suurin sallittu lisäkuorma:...10 kg Paino tyhjänä:...väh. 10 kg Raskaimman yksittäisen komponentin paino: Käyttöpyörä:...1,7 kg Kuljetuspaino:... väh. 6,6 kg (ilman tyynyä,, käyttöpyöriä) 29

30 PYÖRÄTUOLISSA OLEVIEN TARRAKILPIEN MERKITYS Huomio! Lue aina käyttöohjeet ja liitteenä olevat asiakirjat. Älä nosta pyörätuolia sivutuista tai jalkatuista. Irrotettavat osat eivät sovellu kantamiseen. Huomio Jarruille on suoritettava jälkisäätö. Huomio Pyörätuolin lisääntynyt kaatumisvaara ylä-/alamäessä, erityisesti akselivälin ollessa säädettynä lyhyeksi Tuotetta ei ole hyväksytty istuimeksi ajoneuvossa. 30

31 Tyyppikilvessä olevien symbolien merkitys Valmistaja Tilausnumero Sarjanumero Valmistuspäivämäärä (vuosi kalenteriviikko) Suurin sallittu käyttäjän paino Suurin sallittu kokonaispaino Suurin sallittu akselipaino Suurin sallittu ylämäki Suurin sallittu alamäki Suurin sallittu nopeus Tuote on hyväksytty käytettäväksi istuimena ajoneuvossa Tuotetta ei ole hyväksytty istuimeksi ajoneuvossa. 31

32 TARKASTUSTODISTUS Ajoneuvon tiedot: Malli: Suositeltava turvatarkastus 1. vuonna (vähintään 12 kuukauden välein) Jälleenmyyjän leima: Toimitustodistuksen nro: Allekirjoitus: Paikka, aika: Sarjanumero (SN): Seuraava turvatarkastus 12 kuukauden kuluttua Päivämäärä: Suositeltava turvatarkastus 2. vuonna (vähintään 12 kuukauden välein) Jälleenmyyjän leima: Suositeltava turvatarkastus 3. vuonna (vähintään 12 kuukauden välein) Jälleenmyyjän leima: Allekirjoitus: Allekirjoitus: Paikka, aika: Paikka, aika: Seuraava turvatarkastus 12 kuukauden kuluttua Päivämäärä: Seuraava turvatarkastus 12 kuukauden kuluttua Päivämäärä: Suositeltava turvatarkastus 4. vuonna (vähintään 12 kuukauden välein) Jälleenmyyjän leima: Suositeltava turvatarkastus 5. vuonna (vähintään 12 kuukauden välein) Jälleenmyyjän leima: Allekirjoitus: Allekirjoitus: Paikka, aika: Paikka, aika: Seuraava turvatarkastus 12 kuukauden kuluttua Päivämäärä: Seuraava turvatarkastus 12 kuukauden kuluttua Päivämäärä: 32

33 MUISTIINPANOT 33

34 TAKUUSUORITUKSET / TAKUU Tälle tuotteelle myönnämme yleisten myyntiehtojemme puitteissa lakisääteisen takuun sekä mahdollisesti luvatun tai sovitun takuun. Vastuu- ja takuuvaatimukset tulee esittää yhdessä jäljempänä olevan VASTUU- JA TAKUULOMAKKEEN kanssa jälleenmyyjälle. Takuulomakkeeseen on kirjoitettava mallin nimi, toimitustodistuksen numero ja päivämäärä sekä tuotteen sarjanumero (SN). Sarjanumero (SN) on nähtävissä tyyppikilvessä. Vastuu- ja takuuvaatimusten hyväksymisen edellytyksenä on aina tuotteen määräystenmukainen käyttö, alan erikoisliikkeistä hankittujen alkuperäisvaraosien käyttö sekä säännölliset huolto- ja tarkastustyöt. Takuu ei kata pintavaurioita, pyörien renkaiden vaurioita, irronneista ruuveista tai muttereista aiheutuneita vaurioita eikä usein toistuvista asennustöistä seuraavaa kiinnitysreikien kulumista. Lisäksi takuun ulkopuolelle jäävät moottorin ja elektroniikan vauriot, jotka aiheutuvat epäasianmukaisesta puhdistamisesta höyrysuihkupesureilla tai komponenttien tahallisesta kastelemisesta tai tahattomasta kastumisesta. Sellaisia vastuu- ja takuuvaatimuksia ei voida hyväksyä, jotka liittyvät säteilylähteiden, kuten voimakkaan lähetystehon omaavien matkapuhelimien, hifilaitteistojen ja muiden voimakkaasti säteilevien ja normimääritysten ulkopuolelle jäävien laitteiden aiheuttamiin häiriöihin.! Huomio: Käyttöohjeen noudattamatta jättäminen, väärin suoritetut huoltotyöt sekä erityisesti ilman valmistajan suostumusta tehdyt tekniset muutokset ja täydennykset (lisäosat) johtavat valmistajan yleisen vastuun ja tuotteelle myönnetyn takuun raukeamiseen. Ohje: Tämä käyttöohje on tuotteen osa, ja se on aina liitettävä mukaan käyttäjän tai omistajan vaihtuessa. Oikeus tekniikan edistymisestä johtuviin teknisiin muutoksiin pidätetään. Tämä tuote täyttää lääkinnällisiä tuotteita koskevan EY-direktiivin 93/42/ETY vaatimukset. 34

35 Vastuu- ja takuulomake Täytetään huolellisesti! Voidaan tarvittaessa kopioida ja kopio voidaan lähettää jälleenmyyjälle. Takuusuoritukset /takuu Mallinimike: Toimitustodistuksen nro: SN (katso tyyppikilpeä): Toimituspäivä: Jälleenmyyjän leima: Tarkastustodistus luovutusta varten Ajoneuvon tiedot: Sarjanumero (SN): Jälleenmyyjän leima: Malli: Allekirjoitus: Toimitustodistuksen nro: Paikka, aika: Seuraava turvatarkastus 12 kuukauden kuluttua Päivämäärä: 35

36 Jälleenmyyjä Mediq Suomi Oy Koskelonkuja Espoo PL Espoo Puh Faksi etunimi.sukunimi@mediq.com Valmistaja: MEYRA GmbH Meyra-Ring 2 D Kalletal-Kalldorf Puh: Faksi: info@meyra.de MEYRA (Painos: ) Oikeus teknisiin muutoksiin pidätetään.
