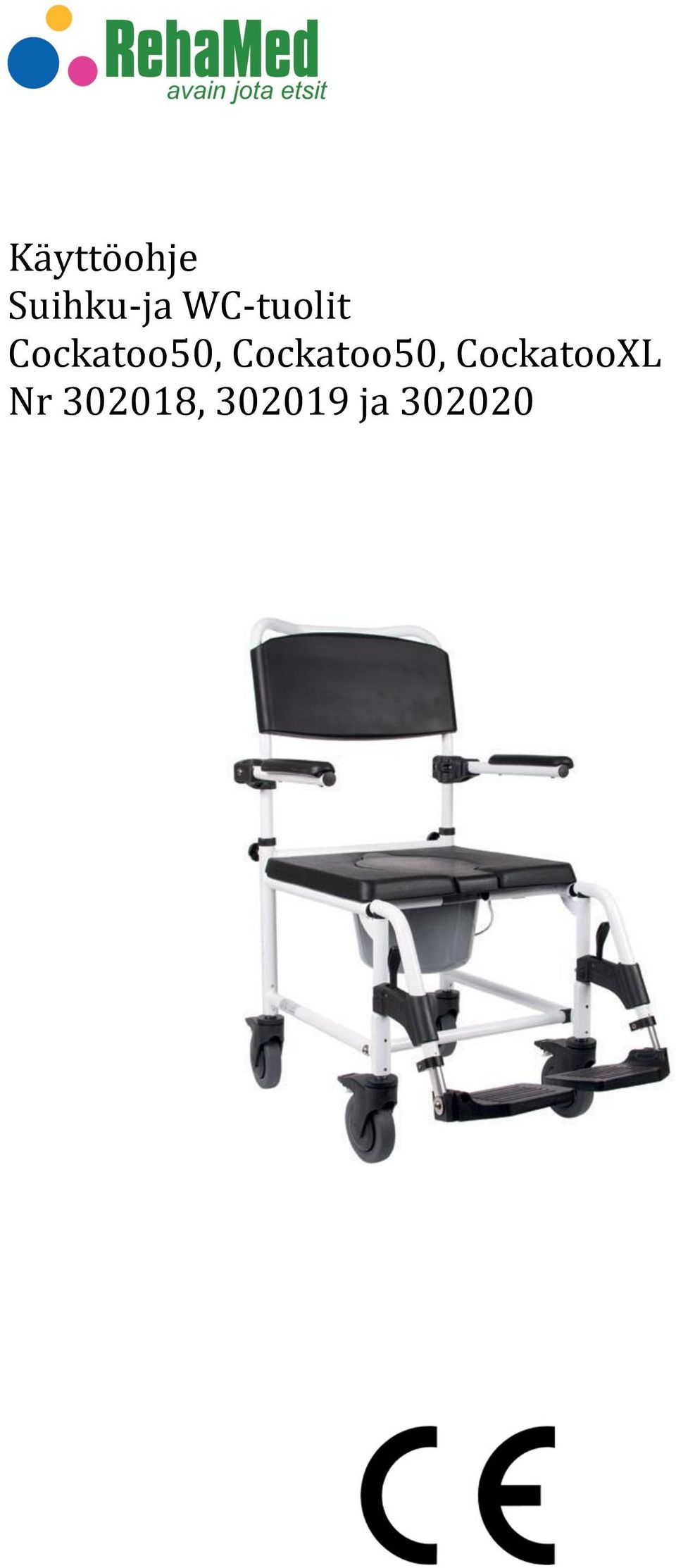

1 Käyttöohje Suihku- ja WC- tuolit Cockatoo50, Cockatoo50, CockatooXL Nr , ja

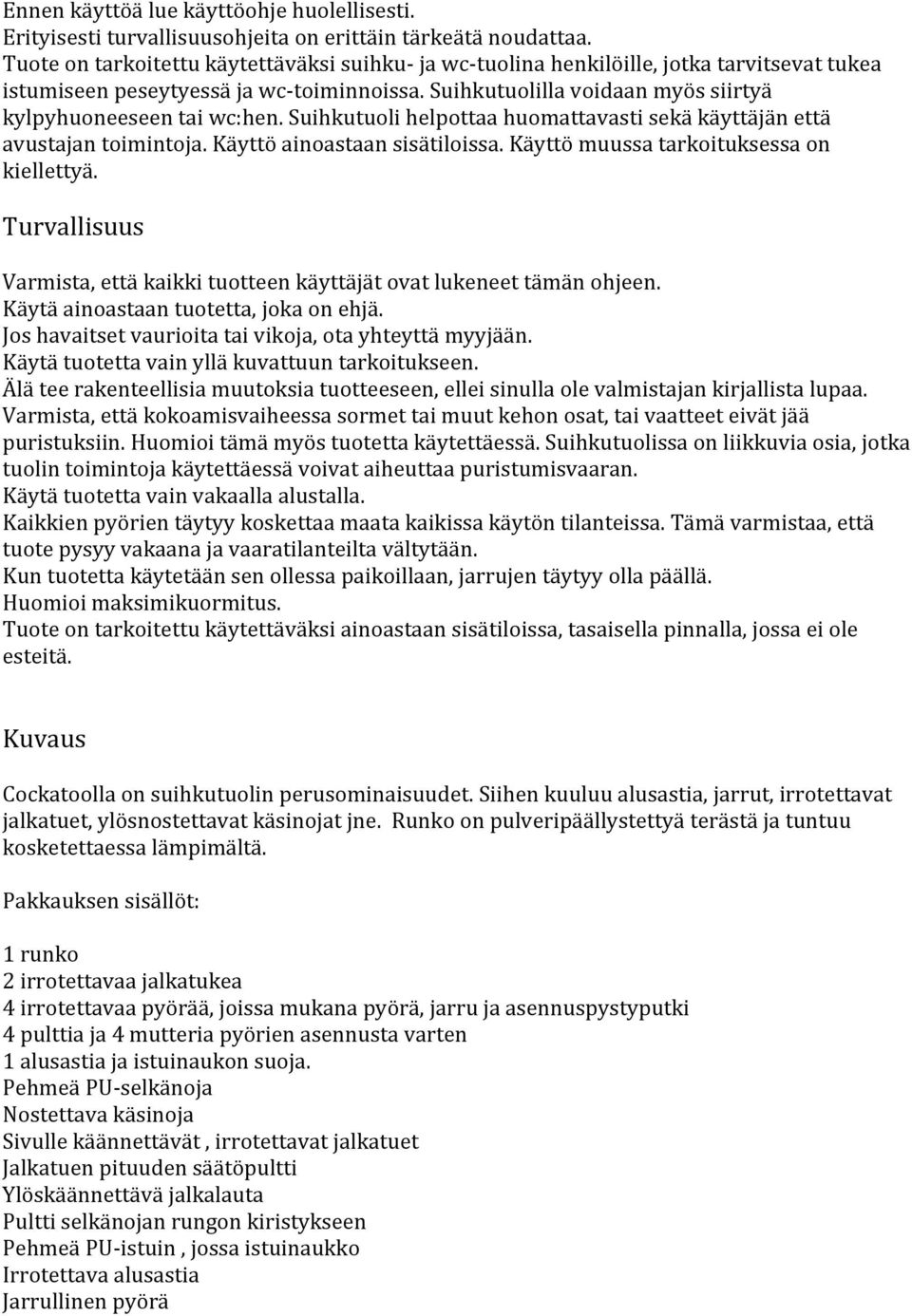

2 Ennen käyttöä lue käyttöohje huolellisesti. Erityisesti turvallisuusohjeita on erittäin tärkeätä noudattaa. Tuote on tarkoitettu käytettäväksi suihku- ja wc- tuolina henkilöille, jotka tarvitsevat tukea istumiseen peseytyessä ja wc- toiminnoissa. Suihkutuolilla voidaan myös siirtyä kylpyhuoneeseen tai wc:hen. Suihkutuoli helpottaa huomattavasti sekä käyttäjän että avustajan toimintoja. Käyttö ainoastaan sisätiloissa. Käyttö muussa tarkoituksessa on kiellettyä. Turvallisuus Varmista, että kaikki tuotteen käyttäjät ovat lukeneet tämän ohjeen. Käytä ainoastaan tuotetta, joka on ehjä. Jos havaitset vaurioita tai vikoja, ota yhteyttä myyjään. Käytä tuotetta vain yllä kuvattuun tarkoitukseen. Älä tee rakenteellisia muutoksia tuotteeseen, ellei sinulla ole valmistajan kirjallista lupaa. Varmista, että kokoamisvaiheessa sormet tai muut kehon osat, tai vaatteet eivät jää puristuksiin. Huomioi tämä myös tuotetta käytettäessä. Suihkutuolissa on liikkuvia osia, jotka tuolin toimintoja käytettäessä voivat aiheuttaa puristumisvaaran. Käytä tuotetta vain vakaalla alustalla. Kaikkien pyörien täytyy koskettaa maata kaikissa käytön tilanteissa. Tämä varmistaa, että tuote pysyy vakaana ja vaaratilanteilta vältytään. Kun tuotetta käytetään sen ollessa paikoillaan, jarrujen täytyy olla päällä. Huomioi maksimikuormitus. Tuote on tarkoitettu käytettäväksi ainoastaan sisätiloissa, tasaisella pinnalla, jossa ei ole esteitä. Kuvaus Cockatoolla on suihkutuolin perusominaisuudet. Siihen kuuluu alusastia, jarrut, irrotettavat jalkatuet, ylösnostettavat käsinojat jne. Runko on pulveripäällystettyä terästä ja tuntuu kosketettaessa lämpimältä. Pakkauksen sisällöt: 1 runko 2 irrotettavaa jalkatukea 4 irrotettavaa pyörää, joissa mukana pyörä, jarru ja asennuspystyputki 4 pulttia ja 4 mutteria pyörien asennusta varten 1 alusastia ja istuinaukon suoja. Pehmeä PU- selkänoja Nostettava käsinoja Sivulle käännettävät, irrotettavat jalkatuet Jalkatuen pituuden säätöpultti Ylöskäännettävä jalkalauta Pultti selkänojan rungon kiristykseen Pehmeä PU- istuin, jossa istuinaukko Irrotettava alusastia Jarrullinen pyörä

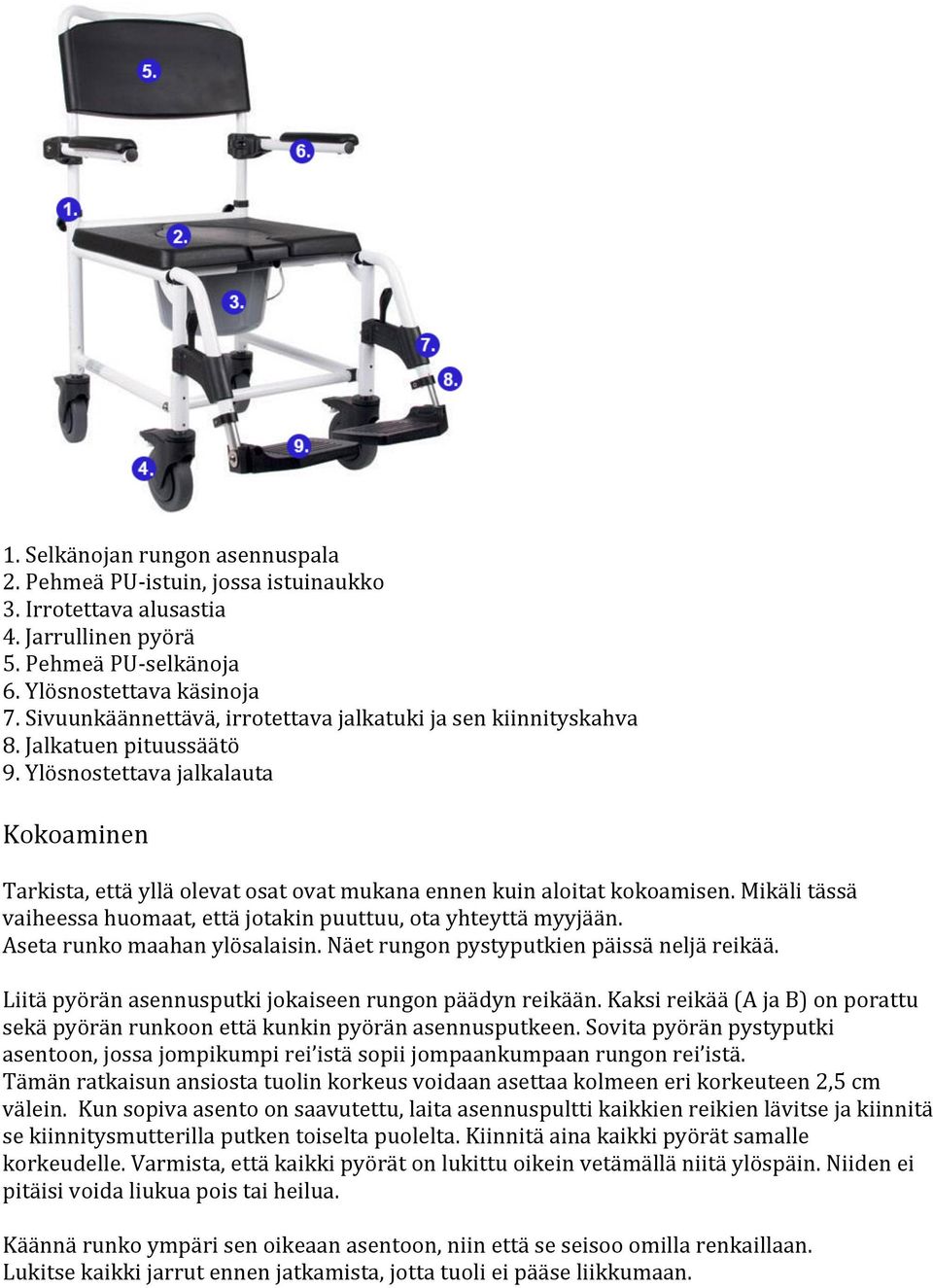

3 1. Selkänojan rungon asennuspala 2. Pehmeä PU- istuin, jossa istuinaukko 3. Irrotettava alusastia 4. Jarrullinen pyörä 5. Pehmeä PU- selkänoja 6. Ylösnostettava käsinoja 7. Sivuunkäännettävä, irrotettava jalkatuki ja sen kiinnityskahva 8. Jalkatuen pituussäätö 9. Ylösnostettava jalkalauta Kokoaminen Tarkista, että yllä olevat osat ovat mukana ennen kuin aloitat kokoamisen. Mikäli tässä vaiheessa huomaat, että jotakin puuttuu, ota yhteyttä myyjään. Aseta runko maahan ylösalaisin. Näet rungon pystyputkien päissä neljä reikää. Liitä pyörän asennusputki jokaiseen rungon päädyn reikään. Kaksi reikää (A ja B) on porattu sekä pyörän runkoon että kunkin pyörän asennusputkeen. Sovita pyörän pystyputki asentoon, jossa jompikumpi rei istä sopii jompaankumpaan rungon rei istä. Tämän ratkaisun ansiosta tuolin korkeus voidaan asettaa kolmeen eri korkeuteen 2,5 cm välein. Kun sopiva asento on saavutettu, laita asennuspultti kaikkien reikien lävitse ja kiinnitä se kiinnitysmutterilla putken toiselta puolelta. Kiinnitä aina kaikki pyörät samalle korkeudelle. Varmista, että kaikki pyörät on lukittu oikein vetämällä niitä ylöspäin. Niiden ei pitäisi voida liukua pois tai heilua. Käännä runko ympäri sen oikeaan asentoon, niin että se seisoo omilla renkaillaan. Lukitse kaikki jarrut ennen jatkamista, jotta tuoli ei pääse liikkumaan.

4 Liu uta selkänojan rungon putkien päät kahteen asennusreikään takana, tuolin rungon yläosassa. Kiristä pultit molemmin puoli runkoa niin, että selkänoja on lujasti kiinni istuimen rungossa. Aseta kansi alusastian päälle. Liu uta se kiskoihin, jotka istuimen alla. Tee tämä edestä taaksepäin. Kun alusastia on paikoillaan, peitä istuinaukko PU- kannella. Nyt voit kiinnittää jalkatuet. Aseta jalkatuen rungon pää reikään, joka sijaitsee rungon etuosassa ylhäällä. Jalkatukien tulisi suuntautua ulospäin siitä pisteestä. Käännä jalkatukea, kunnes se lukittuu etuasentoonsa. Toista sama toisella jalkatuella. Toimintojen kuvaus Saadaksesi jarrut päälle astu kunkin pyörän taakse kiinnitetyn painikkeen päälle, kunnes ne lukittuvat. Saadaksesi jarrut pois päältä nosta jarrupainikkeita kengän kärjellä, kunnes ne avautuvat. Jarrut tulee aina olla päällä, kun et aio liikuttaa tuolia. Laita jarrut aina päälle, kun joku istuu tuolissa ja poistut tuolin luota! Älä koskaan jätä tuolia kaltevalle tasolle ilman, että jarrut ovat päällä! Voit säätää jalkatukien pituuden sopimaan käyttäjän pituuteen. Vapauta jalkatukien pituussäätöpultti ja liu uta jalkatuen runkoputki sopivalle korkeudelle. Kiinnitä pultti niin, että jalkatuki on lujasti paikoillaan. Alusastiaa tulisi käyttää vain henkilöiden, joiden on vaikeata käyttää tavallista wc- istuinta. Poista istuinaukon suoja sekä alusastian kansi. Asioinnin jälkeen aseta alusastian kansi paikoilleen ja vedä alusastia tuolista. Tyhjennä alusastia ja pese se ennen kuin liu utat sen takaisin paikoilleen tuolin istuimen alle. Aseta istuinaukon suoja paikoilleen. Älä koskaan jätä alusastiaa tyhjentämättä tai pesemättä. Irrottaaksesi jalkatuen paina lukitusvipua, käännä jalkatuki ulospäin ja nosta se ylös, irti tuolista. Toiminto yhdessä nostettavien jalkalautojen kanssa helpottaa käyttäjän siirtymistä tuoliin ja siitä pois. Käyttäjän peseytyminen tai peseminen on helpompaa, jos jalkalaudat ovat sivuun käännetyt tai jalkatuet kokonaan irrotetut Jos jalkatuet on irrotetut, tuolia ei saa siirtää, kun käyttäjä istuu tuolissa. Siirrä tuolia vasta, kun käyttäjän jalat on asetettu jalkalaudoille. Käsinojat voi helposti nostaa ylös. Saadaksesi ne takaisin ala- asentoon paina ne vain alas. Käyttäjän on helpompi siirtyä tuoliin ja siitä pois, kun käsinojat ovat ylösnostetut. Käyttäjää on myös helpompi pestä käsinojien ollessa ylhäällä. Älä koskaan jätä käyttäjää yksin tuoliin, kun käsinojat ovat ylösnostettuina. Huomaa, että jalkalaudat ja käsinojat eivät kestä ilmoitettua käyttäjän maksimikuormitusta, eikä niihin siis tulisi kohdistaa ilmoitettua maksimikuormitusta. Kuljetussuositus (kuinka nostaa ja kantaa tuolia) Suihkutuolia ei ole suunniteltu kuljetettavaksi usein. Jos tuolia on välttämätöntä kuljettaa, suosittelemme sen purkamista yllä olevan kokoamisohjeen mukaan, mutta päinvastaisessa järjestyksessä. Tuoli tulisi pakata niin, että se on tukevasti kiinnitetty eikä altistu yllättäville tai rajuille liikkeille. Jos kokoonpantua suihkutuolia on välttämätöntä kantaa, suosittelemme

5 irrottamaan jalkatuet ja nostamaan tuolia molemmin puolin runkoa kohdista, jotka on näytetty alla. Cockatoo- tuolin nostopisteet.

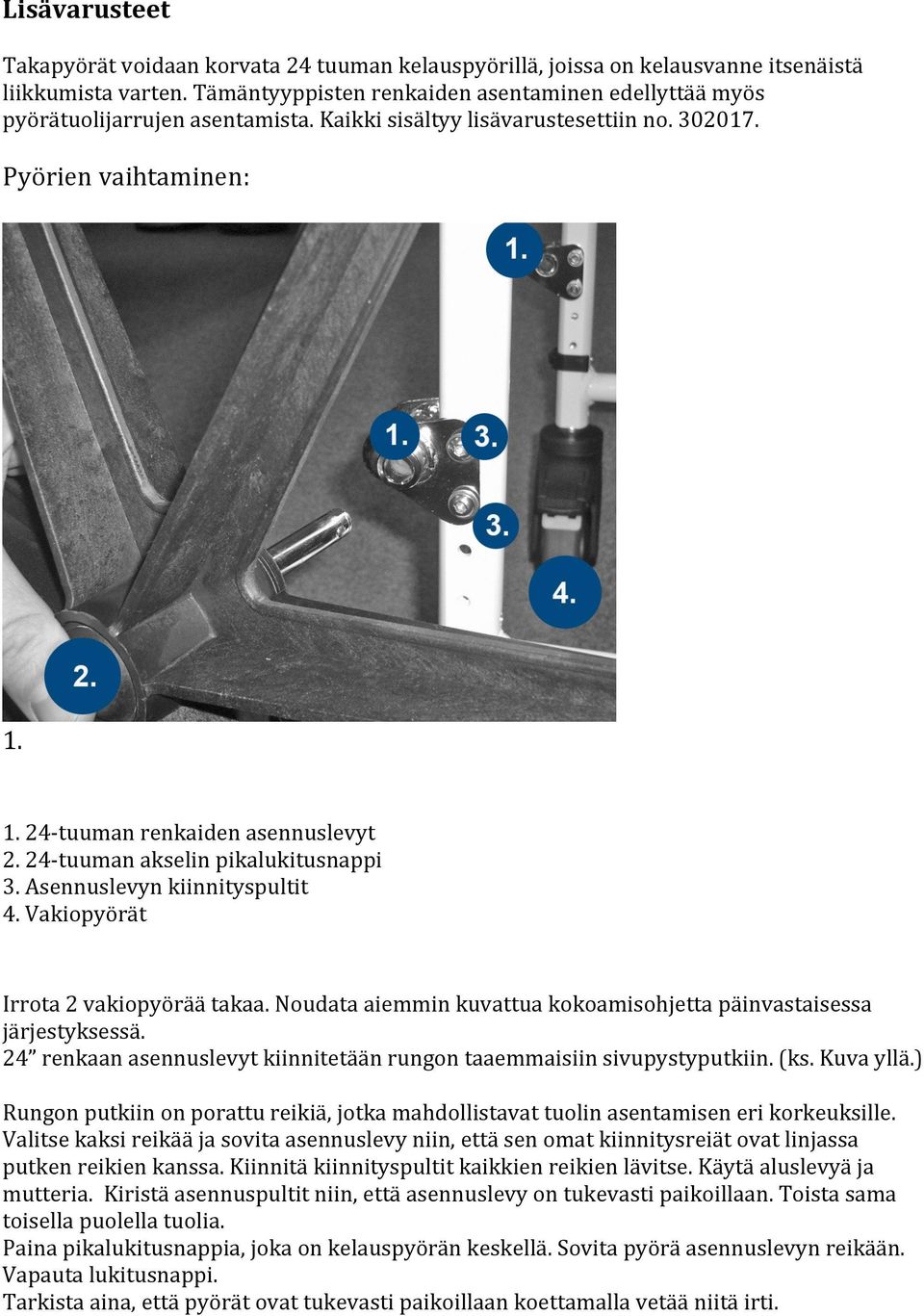

6 Lisävarusteet Takapyörät voidaan korvata 24 tuuman kelauspyörillä, joissa on kelausvanne itsenäistä liikkumista varten. Tämäntyyppisten renkaiden asentaminen edellyttää myös pyörätuolijarrujen asentamista. Kaikki sisältyy lisävarustesettiin no Pyörien vaihtaminen: tuuman renkaiden asennuslevyt tuuman akselin pikalukitusnappi 3. Asennuslevyn kiinnityspultit 4. Vakiopyörät Irrota 2 vakiopyörää takaa. Noudata aiemmin kuvattua kokoamisohjetta päinvastaisessa järjestyksessä. 24 renkaan asennuslevyt kiinnitetään rungon taaemmaisiin sivupystyputkiin. (ks. Kuva yllä.) Rungon putkiin on porattu reikiä, jotka mahdollistavat tuolin asentamisen eri korkeuksille. Valitse kaksi reikää ja sovita asennuslevy niin, että sen omat kiinnitysreiät ovat linjassa putken reikien kanssa. Kiinnitä kiinnityspultit kaikkien reikien lävitse. Käytä aluslevyä ja mutteria. Kiristä asennuspultit niin, että asennuslevy on tukevasti paikoillaan. Toista sama toisella puolella tuolia. Paina pikalukitusnappia, joka on kelauspyörän keskellä. Sovita pyörä asennuslevyn reikään. Vapauta lukitusnappi. Tarkista aina, että pyörät ovat tukevasti paikoillaan koettamalla vetää niitä irti.

7 Poistaaksesi renkaan paina pikalukitusnäppäintä ja vedä pyörä irti. Kelauspyörien asennuksen jälkeen voi olla tarpeen säätää uudelleen eturenkaiden korkeus, jotta tuolin istuinosa on yhdensuuntainen lattian kanssa. Jarrujen asennuksen kuvaus 1. Jarrukahva 2. Kitkapala 3. Jarrun kiinnityspuristin, jossa 2 kiristyspulttia 4. Liukuprofiili Mikäli käyttöön otetaan 24 tuuman kelauspyörät, on suihkutuoliin asennettava myös pyörätuolijarrut, koska kelauspyörillä ei ole omia jarruja. Jarrujen asennussetti sisältää puristimen, jarrumekanismin ja kaksi kiristyspulttia. Työnnä jarrun liukuprofiili puristimen pienempään leikkaukseen. Aseta puristin rungon vaakaputkeen kuten kuvassa. Siirrä liukuprofiilia, jotta löydät ihanteellisen sijainnin jarrulle, jotta sitä voi helposti käyttää tarvittaessa. Kitkan jarrun kitkapalan ja renkaan välillä täytyy olla riittävä, jotta pyörä pysyy paikoillaan. Kiristä asennuspultit, jotta jarru on lujasti paikoillaan. Toista toimenpiteet tuolin toisella puolella. Jarru aktivoidaan työntämällä jarrukahvaa tuolin menosuuntaan. Jarru vapautetaan vetämällä jarrukahvaa taaksepäin.

8 Tekniset tiedot Cockatoo Cockatoo45 Cockatoo50 Cockatoo XL ero suihkutuoli nr nr nr " -renkaiseen istuinleveys 45 cm 50 cm 55 cm = istuinsyvyys 43 cm 43 cm 43 cm = istuinkorkeus cm cm cm = Soveltuvan Wc-istuimen korkeus cm cm cm = leveys 56 cm 61 cm 66 cm + 8 cm syvyys 93 cm 93 cm 93 cm + 20 cm kokonaiskorkeus cm cm cm = maksimikuormitus 150 Kg 150 Kg 200 kg = kokonaispaino 12,90 Kg 13,50 Kg 14,10 kg + 2,90 kg Puhdistus Normaali lika metalli- ja muoviosissa voidaan poistaa tavanomaisilla puhdistusaineilla sekä sienellä tai pehmeällä liinalla pyyhkien. Tarkista tuotetiedot ja käytä ainoastaan pesuaineita, joissa ei ole liuottimia tai syövyttäviä aineita. Ylläpito Laite ei yleisesti ottaen tarvitse ylläpitoa. Kuitenkin, vaikka se on valmistettu likaa hylkivistä ja kestävistä materiaaleista, se kuluu käytössä. Siksi tuote suositellaan tarkistettavaksi säännöllisesti. Huom! Jos tuotteen käyttötilojen vesi on hyvin kalkkipitoista, renkaiden laakereihin ja muihin liikkuviin osiin saattaa muodostua kalkkitiivistymiä. Tällaisessa tilanteessa suositellaan käytettäväksi kalkkia poistavaa liuosta ja jälkikäteen öljytä laakerit. Huom! Jos tuotteen käyttöympäristö on kloorikäsiteltyä, tuotteessa voi tapahtua nopeutunutta ruostumista. Tällöin takuu ei enää ole voimassa.

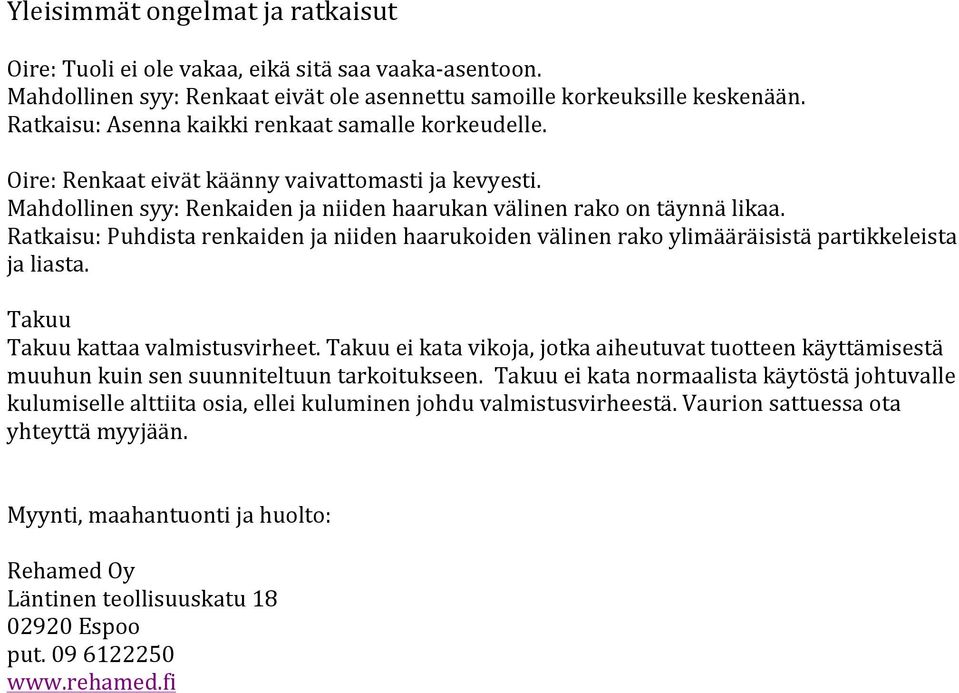

9 Yleisimmät ongelmat ja ratkaisut Oire: Tuoli ei ole vakaa, eikä sitä saa vaaka- asentoon. Mahdollinen syy: Renkaat eivät ole asennettu samoille korkeuksille keskenään. Ratkaisu: Asenna kaikki renkaat samalle korkeudelle. Oire: Renkaat eivät käänny vaivattomasti ja kevyesti. Mahdollinen syy: Renkaiden ja niiden haarukan välinen rako on täynnä likaa. Ratkaisu: Puhdista renkaiden ja niiden haarukoiden välinen rako ylimääräisistä partikkeleista ja liasta. Takuu Takuu kattaa valmistusvirheet. Takuu ei kata vikoja, jotka aiheutuvat tuotteen käyttämisestä muuhun kuin sen suunniteltuun tarkoitukseen. Takuu ei kata normaalista käytöstä johtuvalle kulumiselle alttiita osia, ellei kuluminen johdu valmistusvirheestä. Vaurion sattuessa ota yhteyttä myyjään. Myynti, maahantuonti ja huolto: Rehamed Oy Läntinen teollisuuskatu Espoo put
