Kevytpyörätuolit Mallisto 1.7xx Mallisto 1.8xx. Käyttöohje. Me liikutamme ihmisiä.

Transkriptio

1 Kevytpyörätuolit Mallisto 1.7xx Mallisto 1.8xx fi Käyttöohje Me liikutamme ihmisiä.

2 Sisältö Johdanto 4 Malliluettelo 5 Käyttöaiheet 5 Vastaanottaminen 5 Määrittely 6 Käyttö 6 Mukautus 7 Uudelleenkäyttö 7 Käyttöikä 7 Yleiskuva 8 Jarrut 9 Painojarru käyttäjä 9 Jarrujen kytkeminen päälle 9 Jarrujen vapauttaminen 9 Käyttöjarru 9 Rumpujarru henkilökohtainen avustaja 10 Toiminta käyttöjarruna 10 Rumpujarrujen kytkeminen päälle/vapauttaminen 10 Jarruvivun jatko-osa 11 Pohjevyö 11 Jalkatuet 12 Astinlaudan kääntäminen ylös 12 Astinlaudan kääntäminen alas 12 Jalkatukien sivulle kääntäminen 13 Jalkatukien poistaminen 14 Jalkatukien ripustaminen 14 Sivutuet 16 Sivutuen poistaminen 16 Sivutuen asettaminen paikalleen 17 Sivutuen kääntäminen ylös 18 Korkeudeltaan säädettävät sivutuet 19 2

3 Selkänoja kulmasäädettävä selkänoja 20 Työntökahvat 21 Pyörät 23 Käyttöpyörät 23 Pikakiinnitysakseli 23 Rengasrikko ilmatäytteisiä renkaita käytettäessä 23 Erityisominaisuudet kelausvanteissa 24 Pyörätuolilla ajaminen 24 Pyörätuolin kokoontaittaminen/kokoaminen kaksoiskelausvannetta käytettäessä 24 Kaatumisesteet 25 Kaatumisesteiden pituus 25 Sisääntyönnettävät kaatumisesteet 25 Kaatumisesteiden irrottaminen/kiinnittäminen 25 Sisäänpäin käännettävät kaatumisesteet 26 Kaatumisesteiden kääntäminen 26 Kiinnitysvyö 26 Pyörätuolin taittaminen kokoon/avaaminen/kantaminen 27 Lastaaminen ja kuljetus 28 Kiinnittäminen kuljetusta varten 28 Huolto 28 Huoltotyöt 28 Huoltokaavio 29 Tekniset tiedot 31 Renkaiden täyttöpaine ilmarenkaissa 31 Pyörätuolissa olevien tarrakilpien merkitys 38 Tyyppikilvessä olevien symbolien merkitys 39 Tarkastustodistus 40 Muistiinpanot 41 Takuusuoritukset /takuu 42 Vastuu- ja takuulomake 43 Tarkastustodistus luovutusta varten 43 3

4 JOHDANTO Kiitämme luottamuksestasi, jota olet osoittanut yritystämme kohtaan valitsemalla tämän sarjan pyörätuolin. Valitsemassasi mallissa on uusi muotoilu, mutta se sisältää entisen hyväksi havaitun MEYRA-tekniikan; näin se täyttää liikkuvuuteen ja lisääntyneeseen riippumattomuuteen liittyvät toiveesi. Pyörätuolin eri varustevaihtoehdot ja lisävarusteet mahdollistavat sen ihanteellisen mukauttamisen oman sairautesi edellyttämiin tarpeisiin. Kuten muutkin ajoneuvot, myös pyörätuoli on tekninen apuväline. Sen toiminnot edellyttävät opastusta, ja koko laite vaatii säännöllistä hoitoa. Vääränlainen käyttö aiheuttaa vaaroja. Tästä syystä on tärkeää opetella laitteen oikea käsittely. Tämä käyttöohje auttaa sinua osaltaan pyörätuolin käsittelyyn tutustumisessa ja onnettomuuksien välttämisessä. Ohje: Käyttöohjeessa esiintyvät varustevaihtoehdot saattavat poiketa ostamasi mallin varusteista. Sen takia mukaan on otettu myös lisävarusteita käsittelevä kappale, jossa esitettyjä lisävarusteita ei välttämättä ole hankkimassasi pyörätuolimallissa.! Huomio: Lue seuraavat pyörätuolia koskevat dokumentit ennen sen ensimmäistä käyttöönottoa ja noudata niissä esitettyjä ohjeita: tämä käyttöohje, turvallisuus- ja yleiset käsittelyohjeet < Mekaanisella ja lihasvoimalla toimivat pyörätuolit >. Ohje: Lasten ja nuorten tulee lukea pyörätuolia koskeva dokumentaatio ennen ensimmäistä ajokertaa tarvittaessa yhdessä vanhempien, valvojan tai henkilökohtaisen avustajan kanssa. Näkökyvyltään rajoittuneita henkilöitä varten olemme varanneet PDF-tiedostot yllämainituista oppaista internetsivustollemme osoitteeseen < >. Käänny tarvittaessa valtuutetun jälleenmyyjän puoleen. Näkökyvyltään rajoittuneet henkilöt voivat myös pyytää avustajaa lukemaan ohjeet ääneen. 4

5 MALLILUETTELO Tämä käyttöohje koskee seuraavia malleja: Mallisto 1.7xx Malli Malli Mallisto 1.8xx Malli Malli KÄYTTÖAIHEET Tätä liikkumista helpottavaa laitetta suositellaan seuraavien käyttöaiheiden yhteydessä: Voimakkaasti rajoittunut kävelykyky ja perustarve liikkua omassa asunnossa. Tarve liikkua asunnon ulkopuolella esim. lyhyesti raittiissa ilmassa tai käydä asunnon lähellä sijaitsevissa paikoissa, joissa on suoritettava tavanomaisia arkipäivään liittyviä asioita. VASTAANOTTAMINEN Kaikkien tuotteidemme virheettömyys tarkastetaan tehtaalla ja tuotteet pakataan erikoislaatikoihin. Ohje: Pyydämme kuitenkin tarkastamaan ajoneuvon välittömästi sen jälkeen, kun se on vastaanotettu mieluiten tavarantoimittajan läsnä ollessa jotta mahdolliset kuljetuksen aikana syntyneet vauriot havaitaan mahdollisimman nopeasti. Ohje: Pyörätuolin pakkaus tulee säilyttää mahdollisesti myöhemmin tarvittavaa kuljetusta varten. 5

6 MÄÄRITTELY Kevytmalliston pyörätuoli on kehitetty nuorille ja aikuisille. Pyörätuoli on tarkoitettu ainoastaan yhden henkilön kuljetukseen istuimella, eikä sitä saa käyttää vetovälineenä, kuljetusvälineenä tms. KÄYTTÖ Rakenteellisten etujensa vuoksi pyörätuolia voidaan käyttää yleisesti kaikilla tasaisilla ja vakailla alustoilla. Se on siten yleiskäyttöön soveltuva pyörätuoli: sisätiloissa (esim. asunnossa, päiväkodissa), ulkona (esim. puistot), matkoilla (esim. bussissa ja junassa). Pyörätuolissa on monipuoliset mahdollisuudet yksilölliseen sopeuttamiseen käyttäjän mittojen mukaan. Ennen ensimmäistä käyttöä jälleenmyyjän tulee mukauttaa pyörätuoli käyttäjän tarpeita vastaavaksi. Tässä yhteydessä tulee ottaa huomioon käyttäjän ajokokemus, ruumiilliset rajoitukset sekä pyörätuolin pääasiallinen käyttöpaikka.! Huomio: Mukautus- ja säätötyöt tulee aina antaa alan erikoisliikkeen suoritettaviksi. 6

7 MUKAUTUS Ammattikorjaamo luovuttaa pyörätuolin käyttövalmiina kaikki asiaankuuluvat turvamääräykset huomioon ottaen ja käyttäjän tarpeisiin sovitettuna. Ohje: Suosittelemme pyörätuolin sopivuuden säännöllistä tarkastamista, jotta se sopii käyttäjälle aina optimaalisesti myös sairauden tai vammojen muuttuessa. Suosittelemme säännöllisiä lääkärintarkastuksia, joilla voidaan varmistaa, että käyttäjä soveltuu aktiiviseen liikenteessä liikkumiseen. Myöhemmin tehtävien muutosten tulee tapahtua vain alan erikoisliikkeen toimesta! KÄYTTÖIKÄ Tuotteen odotettavissa oleva keskimääräinen käyttöikä on 4 vuotta, jos sitä käytetään määräystenmukaisesti ja jos kaikkia huoltoja kunnossapitomääräyksiä noudatetaan. Tuotteen käyttöikä riippuu sekä käyttökertojen tiheydestä, käyttöolosuhteista että hoidosta. Tuotteen käyttöikää voi pidentää käyttämällä varaosia. Varaosia on saatavilla tavallisesti vielä 5 vuotta mallin valmistuksen lopettamisen jälkeen. Ilmoitettu normaali käyttöikä ei merkitse käyttöikää koskevaa lisätakuuta. UUDELLEENKÄYTTÖ Pyörätuoli soveltuu uudelleenkäytettäväksi. Moduulirakenteensa ansiosta pyörätuoli voidaan mukauttaa erilaisten käyttäjien vammojen ja mittojen mukaan. 7

8 YLEISKUVA Kaikkia malleja koskevaan yleiskuvaan on koottu pyörätuolin tärkeimmät osat Kohta Osa (1) Työntökahva (2) Selkänoja (3) Käsinoja (4) Vaatteiden suoja (5) Istuinkangas/istuintyyny (6) Lukitusvipu jalkatuki (7) Astinlauta/lohkotut jalkalevyt (8) Ohjauspyörä (9) Käyttöpyörä (10) Jarruvipu painojarru (11) Kelausvanne (12) Lukitusnuppi pikakiinnitysakseli 8

9 JARRUT Pyörätuolin tahaton pois vieriminen estetään kytkemällä jarrut jarruvivulla (1) (seisontajarru). Pyörätuoli on mallista riippuen varustettu painojarruilla [2] tai rumpujarruilla [3]. 1 Ohje: Ota sen käytössä huomioon Huoltokaavio sivulla 29 sekä Turvallisuus- ja yleiset käyttöohjeet < Mekaanisella ja lihasvoimalla toimivat pyörätuolit > luvut < Yleiset turvallisuusohjeet > ja < Jarrut >.! Huomio: Jarrutehon heikentyessä on pyörätuoli välittömästi vietävä ammattikorjaamoon korjattavaksi. Painojarru käyttäjä 2 3 Jarrujen kytkeminen päälle Pyörätuolin tahattoman poisvierimisen estämiseksi on molemmat jarruvivut käännettävä eteenpäin vasteeseen saakka [4]. Ohje: Pyörätuolia ei tule voida työntää jarrujen ollessa kytkettyinä päälle. Jarrujen vapauttaminen Käännä molemmat jarruvivut taaksepäin vasteeseen saakka [2]. Käyttöjarru Pyörätuolia jarrutetaan kelausvanteen avulla. Ohje: Pyörätuolin jarruttamiseen tulee tarvittaessa käyttää sopivia suojakäsineitä

10 Rumpujarru henkilökohtainen avustaja Rumpujarrua käyttää henkilökohtainen avustaja jarruvivun (1) avulla. 1 Toiminta käyttöjarruna Vedä kumpaakin jarruvipua vain kevyesti, jotta pyörätuolia voi jarruttaa asteittain. Rumpujarrujen kytkeminen päälle/ vapauttaminen Ota rumpujarrujen kytkemisessä päälle/ vapauttamisessa huomioon Turvallisuusja yleiset käsittelyohjeet < Mekaanisella ja lihasvoimalla toimivat pyörätuolit > luku < Rumpujarrut >. 10

11 Jarruvivun jatko-osa Paikoilleen työnnetyt jarruvivun jatko-osat voimistavat jarruvaikutusta ja vähentävät jarrujen lukitsemiseen tarvittavaa voimankäyttöä (1).! Huomio: Älä ota tukea jarruvipujen kahvoista!. Älä irrota jarruvivun jatko-osaa ajon aikana. Liian pitkälle ulosvedetty jarruvivun jatko-osa aiheuttaa onnettomuusvaaran! 1 POHJEVYÖ Pohjevyö (2) estää jalkojen liukumisen taaksepäin jalkalevyiltä. Se ohjataan jalkatukien yläosan [3] kautta tai erikoisvalmisteisten kiinnitystappien [4] ympäri ja sovitetaan pituudelta tarrakiinnityksen avulla.! Huomio: Älä aja ilman pohjevyötä (paitsi liikuttaessasi pyörätuolia jaloillasi)! Korkeussäädettävillä jalkatuilla varustetuissa pyörätuoleissa pohjepehmusteet korvaavat pohjevyön

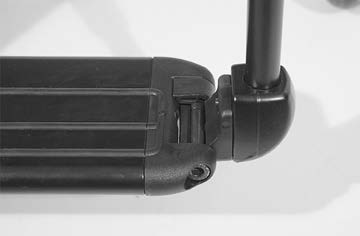

12 JALKATUET! Huomio: Pyörätuolin tahaton liikkeelle lähteminen on estettävä ennen jalkatukiin kohdistuvia toimenpiteitä. Katso lukua Jarrut sivulla 9 1 Jalkalevyjen kääntäminen ylös Kun pyörätuoliin istuudutaan tai siitä noustaan pois sekä liikutettaessa pyörätuolia jaloilla, on jalkalevyt käännettävä ylös [2]. Irrota pohjevyö, jos pyörätuolissa sellainen on. Käännä jalkalevyt ulospäin ylös [2]. Ohje: Ennen kuin pyörätuolilla ajetaan, on jalkalevyt käännettävä jälleen alas. Astinlauta 2 Jalat voidaan asettaa vierekkäin yhtenäisen astinlaudan [3] päälle, jolloin saadaan tukeva ja turvallinen istuinasento. Astinlaudan kääntäminen ylös Vapaan jalka-alueen saamiseksi on vasen astinlautapuoli käännettävä vasteeseen asti oikealle ylös. Astinlaudan kääntäminen alas Käännä vasen astinlautapuoli vasteeseen asti alas astinlaudan pidikkeeseen (4)

13 Jalkatukien sivulle kääntäminen Jotta pyörätuoliin olisi helppo istua tai siirtyä siitä pois ja jotta pyörätuolilla pääsisi ajamaan mahdollisimman lähelle esim. kaappia, vuodetta tai kylpyammetta, voidaan jalkatuet kääntää sisään tai ulos [1]. Vedä tai paina sitä varten kyseinen vipu lukitukseen (2) taakse ja käännä vastaava jalkatuki sisään-/ulospäin. Ohje: Ennen jalkatukien kääntämistä ulospäin avaa pohjevyö toiselta puolelta tai poista se.! Huomio: Uloskäännetyt jalkatuet eivät ole lukkiutuneet ja ne voivat helposti kääntyä takaisin. Ota tämä huomioon muiden toimenpiteiden (esim. kuljetuksen) yhteydessä.. Kääntäessäsi jälleen sisäänpäin varmista, että jalkatuki lukittuu kuuluvasti paikalleen. Ohje: Kun jalkatuet on käännetty kuuluvasti jälleen sisäänpäin, tarkasta niiden lukitus. Aseta pohjevyö sen jälkeen jälleen paikalleen, jos sellainen on käytössä

14 Jalkatukien poistaminen Jalkatuet voidaan irrottaa pyörätuoliin istumisen tai siitä nousemisen helpottamiseksi ja pyörätuolin pituuden pienentämiseksi (tärkeää kuljetuksen kannalta) [1]. 1. Avaa pohjevyö, jos sellainen on, toiselta puolelta tai poista se. 2. Vedä tai paina vipu lukitukseen (2) taakse. 3. Käännä jalkatuki sivulle ja irrota ylöspäin [1]. 1 Jalkatukien ripustaminen Aseta jalkatuet sivuittain ulospäin käännettyinä etumaiseen kehikkoputkeen samansuuntaisesti tämän kanssa ja paina alaspäin. Kiinnitystapin on liu uttava kehikkoputkeen. Käännä jalkatukea tämän jälkeen eteenpäin, kunnes se lukittuu kuuluvasti paikoilleen [3]. Ohje: Älä unohda tarkastaa jalkatukien lukitusta, kun ne on käännetty jälleen sisäänpäin. Aseta pohjevyö sen jälkeen jälleen paikalleen, jos sellainen on käytössä

15 Jalkatuen korkeussäätö! Huomio: Älä milloinkaan koske vapaalla kädelläsi säätömekanismiin asettaessasi korkeussäädettäviä jalkatukia. Puristumisvaara! 1. Anna henkilökohtaisen avustajan varmistaa, ettei jalkatuki pääse vahingossa putoamaan. 2. Avaa kiristysvipu (1) ja säädä jalkatuki haluttuun korkeuteen. 3. Säädön jälkeen kiristä kiristysvipu (1) jälleen. 1 15

16 SIVUTUET Sivutuet [1] voidaan (mallin mukaan) irrottaa ja säätää korkeudeltaan [2] ja ne toimivat samalla käsitukena, vaatteiden suojana ja tuulen suojana.! Huomio: Älä vie kättä rungon ja sivutuen väliin. Puristumisvaara! Älä nosta pyörätuolia sivutukien avulla.. Käytä pyörätuolia vain sivutukien ollessa asennettuina!.. Kun henkilökohtainen avustaja työntää pyörätuolia, siinä istuvan henkilön tulee asettaa kätensä käsinojapehmusteille tai syliinsä, käsiä ei saa asettaa sivuille kehon ja käsinojien väliin. Sormien puristumisvaara! 1 2 Sivutuen poistaminen Sivutuen [3] poistamiseksi käännä vipu ensin ylös lukitukseen (4). Käännä sitten sivutukea taaksepäin ylös ja nosta ylöspäin pois [3]

17 Sivutuen asettaminen paikalleen Mallista ja versiosta riippuen: Aseta ensin sivutuki istuinpinnan viereen ylhäältäpäin ohjaimiin [1]. Paina sitten sivutuki alaspäin ja käännä lukituksen vipu alas (2). Ohje: Takimmaisen pitokoukun [3] tai sivutuen putken [4] on oltava selkäosan ohjainurassa

18 Sivutuen kääntäminen ylös Siirryttäessä pois pyörätuolista ja pyörätuoliin voidaan sivutuki kääntää ylös sekä taittaa selkänojan taakse [1]. Kääntääksesi sivutuen ylös käännä lukitusvipu ensin ylös (2). Käännä sitten sivutuki taaksepäin ylös. tai Käännä sitten sivutukea noin 90 ulospäin [3] ja käännä selkänojan taakse ylös [1]. Ohje: Pienemmissä selkähihnakorkeuksissa sivutukea ei voi taittaa selän taakse

19 Korkeudeltaan säädettävät sivutuet Pehmustettujen käsitukien korkeutta voi säätää 10,5 cm seitsemässä porrastuksessa [1]. Säätö korkeussuunnassa, koodi 81: Vedä käsitukea ylöspäin halutulle korkeudelle [1]. Jos haluat alentaa käsitukea, käännä lukitusvipu (2) ylöspäin. Työnnä käsituki haluttuun korkeuteen. Lukitse tuki paikoilleen kääntämällä vipu (2) uudelleen alas. 1 Säätö korkeussuunnassa, koodi 107: 1. Pidä käsituesta kiinni toisella kädellä. 2. Paina toisella kädellä lukitusnuppia (3) käsituen nostamiseksi tai laskemiseksi. 3. Siirrä käsituki sitten halutulle korkeudelle ja päästä jälleen irti lukitusnupista (3). 4. Siirrä käsitukea tämän jälkeen vielä enemmän, kunnes se lukittuu kuuluvasti paikoilleen (3). 2 Varmista kiinnityksen pitävyys kohottamalla tai painamalla alas käsitukea hieman. 3 19

20 SELKÄNOJA Joissakin malleissa on käytettävissä kallistuskulmaltaan säädettävä selkänoja [1]. 30 kulmasäädettävä selkänoja Selkänojan kaltevuutta voidaan säätää kolmeen asentoon 10 kerrallaan taakse päin. 1. Vedä molemmat vivut (2) ylös ja säädä selkänojan kaltevuus toiveitasi vastaavaksi. 2. Päästä vivut irti säädön suorittamisen jälkeen ja anna selkänojan napsahtaa paikalleen.! Huomio: Tarkista säädön jälkeen, että selkänoja on lukittunut paikalleen. Loukkaantumisvaara!

21 TYÖNTÖKAHVAT Korkeussäädettävät työntökahvat ovat säädettävissä portaattomasti noin 30 cm, käännettävissä 30 -askelin ja ne on varmistettu ulosvetämistä vastaan [1]. Kiinnittimillä varustetut korkeussäädettävät työntökahvat Pidä säätämisen aikana toisella kädellä kiinni säädettävästä työntökahvasta. Korkeuden säätö: Löysää kiristysruuvia käsipyörällä tai kiristysvivulla (2) niin paljon, että voit siirtää työntökahvan haluamaasi kohtaan. Kulman säätö: Jos haluat kääntää työntökahvoja, löysää kiristysruuvia käsipyörällä tai kiristysvivulla (2) tai vedä työntökahva ulos ja työnnä se takaisin sisään haluamassasi asennossa. Irrottaminen/paikoilleen asettaminen: 1. Jos haluat vetää työntökahvat irti tai asettaa ne paikoilleen, paina ensin vastaavaa jousipainiketta (3). 2. Kiristä lopuksi kiristysruuvi käsipyörällä tai kiristysvivulla (2). Kiristysvivun erikoispiirteet Kiristysvipu (2) voidaan kääntää miellyttävimpään käyttöasentoon. Vedä tällöin kiristysvipua (2) niin paljon ulospäin (nuolen suuntaan), että hammastus irtoaa kiinnityksestä. Anna hammastuksen lukittua uudelleen kiristysvivun (2) kiertämisen jälkeen

22 Putkiohjaimilla varustetut korkeussäädettävät työntökahvat Työntökahvat (1) on työnnetty vääntövarmasti selkänojan putkeen ja niiden korkeutta voidaan säätää enintään 10 cm. Korkeuden säätö: Pidä säätämisen aikana toisella kädellä kiinni säädettävästä työntökahvasta. 1. Käännä vastaava kiristysvipu (2) toisella kädellä vaakasuoraan asentoon Nosta työntökahva toivomallesi korkeudelle ja kiristä. Paina tätä varten kiristysvipu alas (1).! Huomio: Työntökahvojen tiukka kiinnitys on tarkastettava jokaisen säädön jälkeen vetämällä ja työntämällä kahvoista! Ohje: Kun kiristysvipu on käännetty alas, ei työntökahvaa tule voida siirtää. 2 22

23 PYÖRÄT Käyttöpyörät Käyttöpyörät on kiinnitetty kiinteään akseliin [1] tai pikakiinnitysakseliin [2]. Ohje: Pyörätuolin renkaiden ilmanpainearvot ovat nähtävissä kappaleesta Tekniset tiedot sivulla 31 tai renkaiden molemminpuolisista merkinnöistä. Jos käyttöpyörässä on liikaa sivuttaista välystä tai jos pikakiinnitysakseli ei lukitu paikoilleen, on käännyttävä välittömästi alan erikoisliikkeen puoleen kunnostusta varten. Irrottamisen tai paikoilleentyöntämisen aikana ei pyörätuolissa saa istua. Pyörätuolin tulee olla tasaisella ja vakaalla alustalla. Ennen pyörän poistamista on pyörätuolin runko tuettava niin, että se ei pääse kaatumaan ja pyörätuolin lähtiminen liikkeelle on estettävä. Pikakiinnitysakseli Käyttöpyörät voidaan irrottaa ja asentaa ilman työkaluja. Sitä varten paina ensin pikakiinnitysakselin pyörännavan keskellä oleva lukitusnuppi (3) sisään. Sen jälkeen vedä käyttöpyörä pois tai kiinnitä se.! Huomio: Käyttöpyörän paikoilleen asettamisen jälkeen lukitusnupin (3) on työnnyttävä muutaman millimetrin verran ulos pyörän mutterista. 1 2 Rengasrikko ilmatäytteisiä renkaita käytettäessä Rengasrikon sattuessa on suositeltavaa hankkia alan erikoisliikkeistä saatavaa vaahtomaista paikka-ainetta. Tämän jälkeen on käännyttävä viipymättä ammattikorjaamon puoleen. 3 23

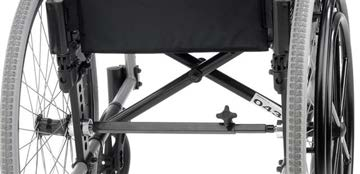

24 Erityisominaisuudet kelausvanteissa Pyörätuolia voi liikuttaa eteenpäin yhdellä kädellä kaksoiskelausvanteen [1] ansiosta.! Huomio: Aina ennen ajoon lähtöä on varmistettava yhdystangon (2) paikoillaan pysyminen! 1 Pyörätuolilla ajaminen Suoraan ajettaessa molempia kelausvanteita täytyy käyttää samanaikaisesti. Kaarteessa ajettaessa käytetään vain toista kelausvannetta. kokoontaittaminen/ko- kaksoiskelausvannetta Pyörätuolin koaminen käytettäessä Katso myös lukua Pyörätuolin taittaminen kokoon/avaaminen/kantaminen sivulla 27. Pidennettävä yhdystanko (2) on irrotettava ennen kokoon taittamista. Yhdystanko (2) irrotetaan avaamalla kiristysruuvi käsipyörän (3) avulla. Pyörätuolin kokoamisen jälkeen pidennettävä yhdystanko (2) on asennettava paikoilleen ja kiristysruuvi on kiristettävä käsipyörän (3) avulla

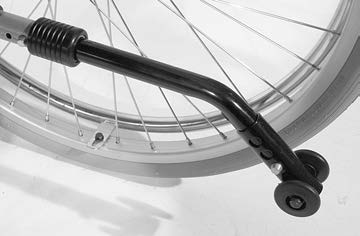

25 KAATUMISESTEET Koodi 691 Pyörätuolin vakautta lisää molemmilta puolilta taivutettu, kahdella pienellä pyörällä varustettu putki [1]. 2 Kaatumisesteiden pituus Kaatumisesteiden tulee ulottua vähintään läpimittansa verran käyttöpyöriä kauemmas, molemmilta puolilta saman verran, jotta ne tarjoavat riittävän suojan kaatumista vastaan. Molemmat kaatumisesteet tulee asettaa samalle korkeudelle riittävän kaatumissuojan takaamiseksi. Muussa tapauksessa sivulle kaatumisen vaara!! Huomio: Tietyissä tilanteissa kaatumisesteet eivät kykene tarjoamaan riittävää suojaa pyörätuolin kaatumista vastaan. 1 Sisääntyönnettävät kaatumisesteet Sisääntyönnettävät kaatumisesteet voi työntää takaapäin alempaan kehikkoputkeen (1). Kaatumisesteiden kiinnittäminen irrottaminen/ Jousipainike (2) on painettava sisään ennen kaatumisesteen irrottamista/kiinnittämistä. 25

26 Sisäänpäin käännettävät kaatumisesteet Kaatumisesteet [1] voidaan kääntää sisäänpäin istuimen alle [2]. Kaatumisesteiden kääntämisen voi suorittaa hoitohenkilö tai henkilökohtainen avustaja. Henkilökohtaisen avustajan jalkojen alue saadaan vapaaksi kääntämällä kaatumisesteet sisäänpäin. Kaatumisesteiden kääntäminen Ohje: Tämän toiminnon voi suorittaa jalalla. Kaatumisesteet painetaan alas lukituksesta, sen jälkeen eteen istuimen [2] alle tai taakse [1] siten, että lukitus naksahtaa itsestään kiinni. 1 2 KIINNITYSVYÖ Kiinnitysvyö [3] kiinnitetään takaapäin ruuveilla vastaavaan selkänojaputkeen. Käsittely on kuvattu dokumentissa Turvallisuus- ja yleiset käsittelyohjeet < Mekaanisella ja lihasvoimalla toimivat pyörätuolit > luku < Kiinnitysvyö >. 3 26

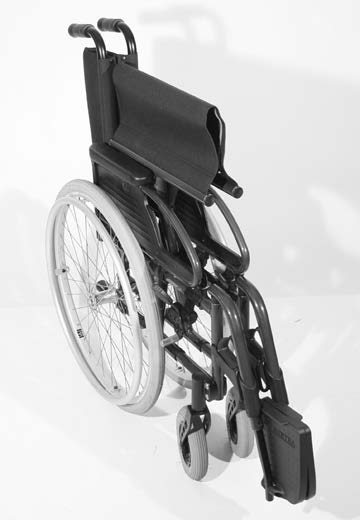

27 PYÖRÄTUOLIN TAITTAMINEN KO- KOON/AVAAMINEN/ KANTAMINEN Pyörätuolisi voidaan taittaa kokoon ilman työkaluja muutamalla kädenotteella ja sitä voidaan kantaa [1]. Ohje: Ota siinä huomioon dokumentti Turvallisuus- ja yleiset käsittelyohjeet < Mekaanisella ja lihasvoimalla toimivat pyörätuolit > luku < Pyörätuolin taittaminen kokoon/avaaminen/kantaminen > 1 27

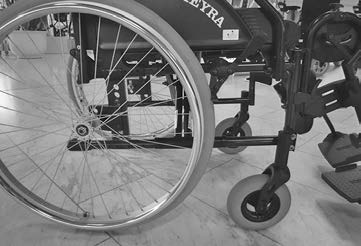

28 LASTAAMINEN JA KULJETUS Kiinnittäminen kuljetusta varten Pyörätuolin saa varmistaa ainoastaan neljän kiinnityspisteen (2) ja (3) avulla. Kiinnityspisteet on merkitty symbolilla (4). Pyörätuolin varmistuksen menettelytapa on nähtävissä dokumentin Turvallisuus- ja yleiset käyttöohjeet Mekaanisella ja lihasvoimalla toimivat pyörätuolit > luvussa < Kuljetus ajoneuvoissa tai kuljetusvälineillä >. 2 3 HUOLTO Ajoneuvon puutteellinen tai laiminlyöty hoito ja huolto johtavat valmistajan tuotevastuun rajoittamiseen. 4 Huoltotyöt Seuraavassa huoltokaaviossa on esitetty ohjeet huoltotöiden suorittamista varten. Se ei sisällä tietoja tosiasiallisesti välttämättömästä, ajoneuvolle määrätystä työn laajuudesta. 28

29 Huoltokaavio MILLOIN MITÄ HUOMAUTUS Ennen ajoon lähtöä Tarkasta, että jarrujärjestelmä toimii moitteettomasti Vedä jarruvipu vasteeseen saakka. Jarrujärjestelmän ollessa asianmukaisesti säädetty jarrutetun pyörän ei tule enää pyöriä normaaleissa käyttöolosuhteissa. Jos näin kuitenkin on, anna valtuutetun ammattikorjaamon kunnostaa jarrut. Tarkastus suoritetaan itse tai avustajan avulla. Ennen ajoon lähtöä Tarkasta painojarru kulumisen varalta Liikuta jarruvipua sivusuunnassa Suoritetaan itse tai avustajan avulla. Jos jarruvivun välys on lisääntynyt, ota välittömästi yhteyttä ammattikorjaamoon kunnostusta varten. Onnettomuusvaara! Ennen ajoon lähtöä (jos saatavilla) Tarkasta renkaiden ilmanpaine Rengaspaine: Katso Renkaiden täyttöpaine ilmarenkaissa sivulla 31 Tarkastus suoritetaan itse tai avustajan avulla. Toimenpiteeseen käytetään ilmanpaineen tarkastuslaitetta. Ennen ajoon lähtöä Tarkasta rengasprofiili Silmämääräinen tarkastus suoritetaan itse. Jos rengasprofiili on kulunut tai rengas on vaurioitunut, ota yhteyttä ammattikorjaamoon kunnostusta varten. 29

30 MILLOIN MITÄ HUOMAUTUS Ennen ajoon lähtöä Erityisesti ennen pimeässä ajoa (jos saatavilla) Selkänojan putken ja kehikkoputken vaurioiden tarkastus Tarkasta valot Tarkasta vilkkujen ja ajovalojen sekä heijastimien moitteeton toiminta. Tarkastus suoritetaan itse tai avustaja suorittaa sen. Jos havaitset vääntymiä tai halkeamia esim. hitsaussauman alueella, ota välittömästi yhteys ammattikorjaamoon kunnostusta varten. Onnettomuusvaara! Tarkastus suoritetaan itse tai avustajan avulla. riippu- 8 viikon välein (käyttötiheydestä en) Lisää seuraaviin osiin muutama pisara öljyä Lukituksen liikkuvat osat. Jarruvivun laakerointi. Suoritetaan itse tai avustajan avulla. Ennen öljyämistä osista on poistettavat vanhat öljyjäämät. Pidä huolta siitä, että ylimääräinen öljy ei pääse likaamaan ympäristöä (esim. vaatteitasi). riippu- 8 viikon välein (käyttötiheydestä en) Tarkasta, että kaikki ruuviliitokset on kiristetty tiukkaan Tarkastus suoritetaan itse tai avustajan avulla. 6 kuukauden välein (käyttötiheydestä riippuen) Valmistajan suositus: 12 kuukauden välein (käyttötiheydestä riippuen) Tarkasta Puhtaus. Yleiskunto. Turvatarkastus Ajoneuvo Katso lukua Hoito. Katso lukua Kuntoonpano. Annettava alan erikoisliikkeen suoritettavaksi. 30

31 TEKNISET TIEDOT Kaikki < Teknisten tietojen > sisältämät tiedot viittaavat vakiovarustukseen. Kokonaispituus riippuu käyttöpyörien paikasta ja koosta. Ellei muuta mainita, mitat perustuvat käyttöpyöriin, joiden koko on: ø 610 mm (24"). Leveydet on ilmoitettu kelausvanteiden etäisyydellä 15 mm. Mitat ilmoitettu ± 1,5 cm ja ± 2 tarkkuudella. Pyörätuolimittojen lyhenteet: IK = istumakorkeus IL = istumaleveys IS = istumasyvyys SK = selän korkeus Renkaiden täyttöpaine ilmarenkaissa Renkaan maksimipaine löytyy kummaltakin puolelta renkaasta. Rengaspaine ohjauspyörä Vakio: 2,5-3,5 bar = psi Rengaspaine käyttöpyörä Vakio: 3,0-4,0 bar = psi Ultrakevyessä kulussa: 6 bar = 87 psi Suurpaine: 8 bar = 116 psi Käyttäjän enimmäispainon laskeminen:! Huomio: Suurin sallittu kokonaispaino koostuu pyörätuolin tyhjäpainosta ja suurimmasta sallitusta käyttäjän (henkilön) painosta. Ylimääräinen paino, esim. jälkikäteen asennetuista osista tai matkatavaroista johtuva, pienentää suurinta sallittua käyttäjäpainoa. Esimerkki: Käyttäjä haluaa ottaa mukaansa 5 kg matkatavaraa. Tästä johtuen käyttäjän suurin sallittu paino vähenee 5 kg. 31

32 Malli: / Tyyppikilpi:...haaraputkessa Käyttöikä:...4 vuotta Mitat Kokonaispituus (sis. jalkatuet): Malli 1.750:... väh / enint mm Malli 1.760:...väh / enint mm Pituus ilman jalkatukia:...väh. 740 / enint. 780 mm Kokonaisleveys: Malli 1.750:...väh. 560 / enint. 740 mm Malli 1.760:... väh. 680 / enint. 860 mm Kokonaiskorkeus: Kun taaempi istumakorkeus on 51,5 cm / selän korkeus 42 cm: mm Selkäkankaan korkeus säädettävissä aina +2,5 cm: Malli / 42 / 44 cm Malli / 44 cm Istumaleveys Malli / 40 / 43 / 46 / 48 / 50 / 53 / 56 cm Malli / 53 / 58 / 68 cm Istumasyvyys Malli / 43 / 46 cm Malli / 46 cm Istumakorkeus, ilman istuinpehmustetta (istuinpinnan etureunan korkeus): Malli / 40 / 42 / 43 / 43,5 / 45 / 47 / 48,5 / 50 / 51,5 cm Malli / 43,5 / 45 / 47 / 48,5 / 50 / 51,5 cm Käsinojien korkeus alkaen istuinpinnasta:...23 cm Selkänoja käsinojan etureunaan asti:... väh. 28 / enint. 34 cm Istuintyynyn paksuus:... 3 / 6 cm Työntökahvojen korkeus (vain SK 40 / 42): Koodi 502 (portaattomasti säädettävä): cm Selkänojan kulma:

33 Istuinkaltevuus: Malli / 1.760:...väh. 0 / enint. 4 Tehdassäätö:...4 Jalkatukien kulma: Jalkatuki istuimeen asti, ilman istuintyynyä (pohkeen pituus): Jalkatuella, koodi 808:...väh. 35 / enint. 52 cm Astinlaudalla, koodi 54:...väh. 35 / enint. 52 cm Pyörät Ohjauspyörä: ø 100 mm:...täyskumi ø 125 mm:...täyskumi ø 142 mm:... pehmeä täyskumi ø 178 mm (7"):...täyskumi ø 178 mm (7 x 1 3/4") PUS:...puhkeamaton ø 178 mm (7 x 1 3/4") ilmarenkaat:...2,5 bar Käyttöpyörä: ø 559 mm (22 x 1") ilmarenkaat:...4,0 bar ø 610 mm (24 x 1") ilmarenkaat:...4,0 bar ø 559 mm (22 x 1 3/8") PU-renkaat:...puhkeamaton ø 610 mm (24 x 1 3/8") PU-renkaat:...puhkeamaton Kelausvanteen ø:...väh. 48,5 / enint. 53,5 cm Akseli: Vaakasuora asento:...väh. 0 / enint. 45 mm Kuljetusmitat Pituus kokoontaitettuna (sis. jalkatuet): Malli 1.750:... väh / enint mm Malli 1.760:...väh / enint mm Pituus ilman jalkatukia, käyttöpyörät: mm (kaatumisesteet on irrotettu tai käännetty istuimen alle) Leveys kokoontaitettuna:... väh. 280 / enint. 310 mm Korkeus kokoontaitettuna:... väh. 960 mm 33

34 Suurin sallittu ylämäki/alamäki esteen enimmäiskorkeus (jalkatukien säädetystä korkeudesta riippuen): mm Vähimmäiskääntymissäde: mm Suurin sallittu nousukulma:...4,5 (8 %) Suurin sallittu laskukulma:...4,5 (8 %) Suurin sallittu sivukaltevuus:...4,5 (8 %) Staattinen kallistumisvakaus kaikkiin suuntiin:...6 (10 %) Käyttöympäristöä koskevat tiedot: Ympäristön lämpötila: C +50 C Varastointilämpötila: C +65 C Painot Suurin sallittu kokonaispaino: Malli: enint. 146 kg Malli: enint. 176 kg Malli vahvistettu malli:...enint. 220 kg Suurin sallittu käyttäjän paino (sis. lisäkuorman): Malli 1.750: kg Malli ajoneuvossa kg Malli 1.760: kg Malli: vahvistettu malli: kg Suurin sallittu lisäkuorma:...10 kg Paino tyhjänä: Malli / 1.760:...16 kg Malli: vahvistettu malli:...22 kg Painavin yksittäinen osa:...10 kg Painavin yksittäinen osa vahvistetussa mallissa:...16 kg Kuljetuspaino:...väh. 9 kg (ilman jalkatukia, sivuosia, tyynyä, käyttöpyöriä) 34

35 Malli: / Tyyppikilpi:...haaraputkessa Käyttöikä:...4 vuotta Mitat Kokonaispituus: Jalkatuilla:...väh / enint mm Ilman jalkatukia: mm Jos käyttöpyörät ovat takana, pituus kasvaa 70 mm. Kokonaisleveys:...väh. 560 / enint. 680 mm Sivutuella, koodi 70 / 77 / 78 / 101 / 107:...IL mm Sivutuella, koodi 16 / 20 / 81 / / 82:... IL mm Kokonaiskorkeus: Malli 1.840:...väh. 920 / enint. 950 mm Malli 1.850:...väh. 750 / enint. 980 mm Kulloinkin +2,5 cm siirrettävissä / 38 / 42 / 45 cm Istumaleveys:...38 / 40 / 43 / 48 / 50 cm Istumasyvyys:...40 / 43 / 46 cm Istumasyvyyden ollessa 46 cm pituus kasvaa 3 cm. Istumakorkeus vaihteleva, ilman istuinpehmustetta (istuinpinnan etureunan korkeus): Malli 1.840:...väh. 390 / enint. 470 mm Malli 1.850:...väh. 420 / enint. 530 mm Käsinojien korkeus alkaen istuinpinnasta:...23 cm Selkänoja käsinojan etureunaan asti:... väh. 28 / enint. 34 cm Istuintyynyn paksuus:... 3 / 6 cm Työntökahvan korkeus: Koodi 502 (portaattomasti säädettävä): cm Selkänojan kulma:

36 Istuinkaltevuus:...väh. 0 / enint. 4 Tehdassäätö:...4 Jalkatukien kulma: Jalkatuki istuimeen asti, ilman istuintyynyä (pohkeen pituus): Malli 1.840:... väh. 35 / enint. 46 cm Malli 1.850:...väh. 38 / enint. 52 cm Pyörät Ohjauspyörä: ø 125 mm:...täyskumi ø 142 mm:... pehmeä täyskumi ø 150 x 27 mm, PUS:...puhkeamaton ø 178 mm (7 x 1 3/4") ilmarenkaat:...2,5 bar ø 203 mm (8"):...täyskumi Käyttöpyörä: ø 559 mm (22 x 1") ilmarenkaat:...4,0 bar ø 610 mm (24 x 1") ilmarenkaat:...4,0 bar ø 559 mm (22 x 1 3/8") PU-renkaat:...puhkeamaton ø 610 mm (24 x 1 3/8") PU-renkaat:...puhkeamaton Kelausvanteen ø: Malli 1.840:... väh. 43,5 / enint. 53,5 cm Malli 1.850:...väh. 48,5 / enint. 53,5 cm Akseli: Vaakasuora asento:...väh. +35 / enint. -35 mm Kuljetusmitat Pituus kokoontaitettuna (jalkatuilla):...väh / enint mm Pituus kokoontaitettuna ilman jalkatukia, käyttöpyöriä):...väh. 560 / enint. 680 mm (kaatumisesteet on irrotettu tai käännetty istuimen alle) Pituus kokoontaitettuna: sivutuella koodi 70 / 77 / 78 / 101 / 107: mm sivutuella koodi 16 / 20 / 81 / 82: mm Korkeus kokoontaitettuna: Malli 1.840:...väh. 920 / enint. 950 mm Malli 1.850:...väh. 485 / enint. 535 mm 36

37 Suurin sallittu ylämäki/alamäki esteen enimmäiskorkeus (jalkatukien säädetystä korkeudesta riippuen): mm Vähimmäiskääntymissäde: mm Suurin sallittu nousukulma:...4,5 (8 %) Suurin sallittu laskukulma:...4,5 (8 %) Suurin sallittu sivukaltevuus:...4,5 (8 %) Staattinen kallistumisvakaus kaikkiin suuntiin:...6 (10 %) Käyttöympäristöä koskevat tiedot: Ympäristön lämpötila: C +50 C Varastointilämpötila: C +65 C Painot Suurin sallittu kokonaispaino: Malli: enint. 135 kg Malli: enint. 165 kg Suurin sallittu käyttäjän paino (sis. lisäkuorman): Malli 1.840: kg Malli 1.850: kg Suurin sallittu lisäkuorma:...10 kg Paino tyhjänä: Malli 1.840:...15 kg Malli 1.850: kg Painavin yksittäinen osa:...9 kg Kuljetuspaino:...väh. 9 kg (ilman jalkatukia, sivuosia, tyynyä, käyttöpyöriä) 37

38 Pyörätuolissa olevien tarrakilpien merkitys Huomio! Lue aina käyttöohjeet ja liitteenä olevat asiakirjat. Älä nosta pyörätuolia sivutuista tai jalkatuista. Irrotettavat osat eivät sovellu kantamiseen. Huomio Jarruille on suoritettava jälkisäätö. Huomio Pyörätuolin lisääntynyt kaatumisvaara ylä-/alamäessä, erityisesti akselivälin ollessa säädettynä lyhyeksi Kuljetusvarmistimien kiinnitysmahdollisuus. 38

39 Tyyppikilvessä olevien symbolien merkitys Valmistaja Tilausnumero Sarjanumero Valmistuspäivämäärä (vuosi kalenteriviikko) Suurin sallittu käyttäjän paino Suurin sallittu kokonaispaino Suurin sallittu akselipaino Suurin sallittu ylämäki Suurin sallittu alamäki Suurin sallittu nopeus Tuote on hyväksytty käytettäväksi istuimena ajoneuvossa X Tuotetta ei ole hyväksytty istuimeksi ajoneuvossa. 39

40 TARKASTUSTODISTUS Ajoneuvon tiedot: Malli: Suositeltava turvatarkastus 1. vuonna (vähintään 12 kuukauden välein) Jälleenmyyjän leima: Toimitustodistuksen nro: Allekirjoitus: Paikka, aika: Sarjanumero (SN): Seuraava turvatarkastus 12 kuukauden kuluttua Päivämäärä: Suositeltava turvatarkastus 2. vuonna (vähintään 12 kuukauden välein) Jälleenmyyjän leima: Suositeltava turvatarkastus 3. vuonna (vähintään 12 kuukauden välein) Jälleenmyyjän leima: Allekirjoitus: Allekirjoitus: Paikka, aika: Paikka, aika: Seuraava turvatarkastus 12 kuukauden kuluttua Päivämäärä: Seuraava turvatarkastus 12 kuukauden kuluttua Päivämäärä: Suositeltava turvatarkastus 4. vuonna (vähintään 12 kuukauden välein) Jälleenmyyjän leima: Suositeltava turvatarkastus 5. vuonna (vähintään 12 kuukauden välein) Jälleenmyyjän leima: Allekirjoitus: Allekirjoitus: Paikka, aika: Paikka, aika: Seuraava turvatarkastus 12 kuukauden kuluttua Päivämäärä: Seuraava turvatarkastus 12 kuukauden kuluttua Päivämäärä: 40

41 MUISTIINPANOT 41

42 TAKUUSUORITUKSET / TAKUU Valmistaja vastaa tästä tuotteesta yleisten kauppaehtojensa mukaisesti ja myöntää sille lakisääteisen takuun oman määritellyn laatuhuoltonsa puitteissa. Vastuu- ja takuuvaatimukset tulee esittää yhdessä jäljempänä olevan VASTUU- JA TAKUULOMAKKEEN kanssa jälleenmyyjälle. Takuulomakkeeseen on kirjoitettava mallin nimi, toimitustodistuksen numero ja päivämäärä sekä tuotteen sarjanumero (SN). Sarjanumero (SN) on nähtävissä tyyppikilvessä. Vastuu- ja takuuvaatimusten hyväksymisen edellytyksenä on aina tuotteen määräystenmukainen käyttö, alan erikoisliikkeistä hankittujen alkuperäisvaraosien käyttö sekä säännölliset huolto- ja tarkastustyöt. Takuu ei kata ajoneuvon pinnan vaurioita, pyörien renkaiden vaurioita, irronneista ruuveista tai muttereista aiheutuneita vaurioita eikä usein toistuvista asennustöistä seuraavaa kiinnitysreikien kulumista. Lisäksi takuun ulkopuolelle jäävät ajoneuvon moottorin ja elektroniikan vauriot, jotka aiheutuvat epäasianmukaisesta puhdistamisesta höyrysuihkupesureilla tai ajoneuvon komponenttien tahallisesta kastelemisesta tai tahattomasta kastumisesta. Sellaisia vastuu- ja takuuvaatimuksia ei voida hyväksyä, jotka liittyvät säteilylähteiden, kuten voimakkaan lähetystehon omaavien matkapuhelimien, hifilaitteistojen ja muiden voimakkaasti säteilevien ja normimääritysten ulkopuolelle jäävien laitteiden aiheuttamiin häiriöihin.! Huomio: Käyttöohjeen noudattamatta jättäminen, väärin suoritetut huoltotyöt sekä erityisesti ilman valmistajan suostumusta tehdyt tekniset muutokset ja täydennykset (lisäosat) johtavat valmistajan yleisen vastuun ja tuotteelle myönnetyn takuun raukeamiseen. Ohje: Tämä käyttöohje on tuotteen osa, ja se on aina liitettävä mukaan käyttäjän tai omistajan vaihtuessa. Oikeus tekniikan edistymisestä johtuviin teknisiin muutoksiin pidätetään. Tämä tuote täyttää lääkinnällisiä tuotteita koskevan EY-direktiivin 93/42/ETY vaatimukset. 42

43 Vastuu- ja takuulomake Täytetään huolellisesti! Voidaan tarvittaessa kopioida ja kopio voidaan lähettää jälleenmyyjälle. Takuusuoritukset /takuu Mallinimike: Toimitustodistuksen nro: SN (katso tyyppikilpi): Toimituspäivä: Jälleenmyyjän leima: Tarkastustodistus luovutusta varten Ajoneuvon tiedot: Sarjanumero (SN): Jälleenmyyjän leima: Malli: Allekirjoitus: Toimitustodistuksen nro: Paikka, aika: Seuraava turvatarkastus 12 kuukauden kuluttua Päivämäärä: 43

44 Jälleenmyyjä Mediq Suomi Oy Koskelonkuja Espoo PL Espoo Puh Faksi etunimi.sukunimi@mediq.com Valmistaja: MEYRA GmbH Meyra-Ring 2 D Kalletal-Kalldorf Puh: Faksi: info@meyra.de MEYRA (Painos: ) Oikeus teknisiin muutoksiin pidätetään.
