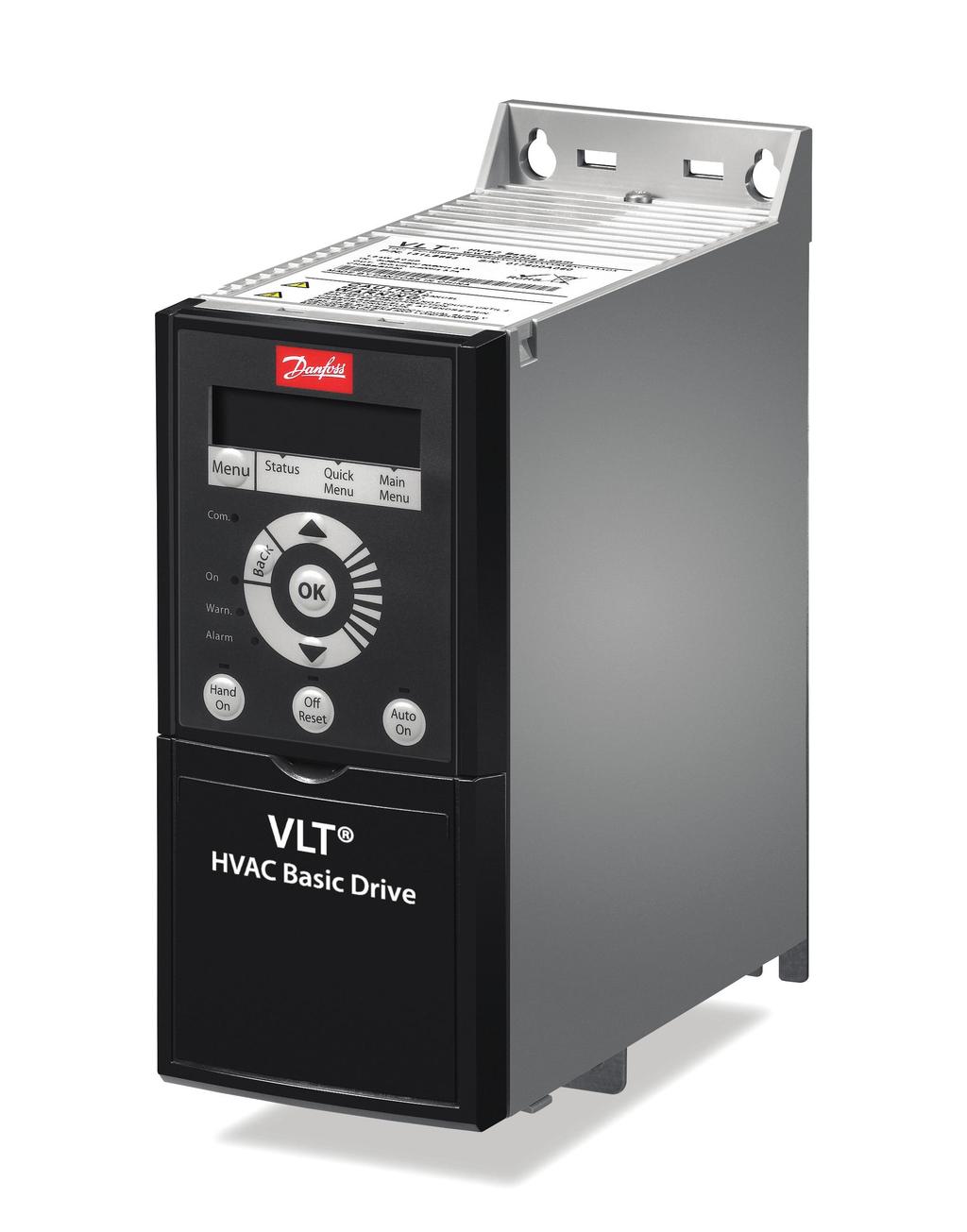

1 ENGINEERING TOMORROW Käyttöopas VLT HVAC Basic Drive FC 101

2

3 Sisällysluettelo Käyttöopas Sisällysluettelo 1 Johdanto Käyttöoppaan tarkoitus Lisäresurssit Asiakirja- ja ohjelmistoversio Sertifikaatit ja hyväksynnät Hävittäminen 4 2 Turvallisuus Johdanto Pätevä henkilöstö Turvallisuus Moottorin lämpösuojaus 6 3 Asennus Mekaaninen asennus Asennus rinnakkain Taajuusmuuttajan mitat Sähköasennus IT-verkko Kytkeminen verkkovirtaan ja moottoriin Sulakkeet ja johdonsuojakatkaisimet EMC-direktiivin mukainen sähköasennus Ohjausliittimet Akustinen melu tai tärinä 24 4 Ohjelmointi Paikallisohjauspaneeli (LCP) Ohjattu asetusten määritys Parametriluettelo 40 5 Varoitukset ja hälytykset 43 6 Tekniset tiedot Verkkojännite x V AC x V AC x V AC EMC-emissiotestin tulokset Erityisolosuhteet Redusointi ympäristön lämpötilaa ja kytkentätaajuutta varten Redusointi matalan ilmanpaineen ja suuren korkeuden johdosta 52 MG18AA20 Danfoss A/S 04/2018 Kaikki oikeudet pidätetään. 1

4 Sisällysluettelo VLT HVAC Basic Drive FC Yleiset tekniset tiedot Verkkojännite (L1, L2, L3) Moottorilähtö (U, V, W) Kaapelin pituus ja poikkipinta-ala Digitaalitulot Analogiatulot Analogialähtö Digitaalilähtö Ohjauskortti, RS485-sarjaliikenne Ohjauskortti, 24 V:n tasavirtaulostulo Relelähtö Ohjauskortti, 10 V:n tasavirtaulostulo Ympäristön olosuhteet 55 Hakemisto 57 2 Danfoss A/S 04/2018 Kaikki oikeudet pidätetään. MG18AA20

5 Johdanto Käyttöopas 1 Johdanto Käyttöoppaan tarkoitus Käyttöopas sisältää taajuusmuuttajan turvallista asennusta ja käyttöönottoa koskevia tietoja. Käyttöopas on tarkoitettu pätevän henkilöstön käyttöön. Lue käyttöopas ja toimi sen mukaisesti osataksesi käyttää taajuusmuuttajaa turvallisesti ja ammattimaisesti. Kiinnitä erityisesti huomiota turvaohjeisiin ja yleisiin varoituksiin. Säilytä tämä käyttöopas siten, että se on aina käytettävissä taajuusmuuttajan lähellä. VLT on rekisteröity tavaramerkki. 1.2 Lisäresurssit VLT HVAC Basic Drive FC 101 -ohjelmointiopas sisältää tietoa ohjelmoinnista ja täydelliset parametrien kuvaukset. VLT HVAC Basic DriveFC 101 -suunnitteluopas sisältää kaikki taajuusmuuttajan sekä asiakkaan suunnittelun ja sovellusten tekniset tiedot. Siinä on myös optiot ja lisävarusteet. Tekninen dokumentaatio on saatavana verkosta osoitteessa MCT 10 -asetusohjelmisto -tuki Lataa ohjelmisto osoitteesta Aktivoi FC 101-toiminto antamalla ohjelmiston asennuksen aikana käyttökoodi FC 101-toiminnon käyttäminen ei edellytä lisenssiavainta. Uusin ohjelmisto ei aina sisällä uusimpia taajuusmuuttajien päivityksiä. Pyydä taajuusmuuttajien uusimmat päivitykset (*.upd-tiedostojen muodossa) paikallisesta myyntikonttorista tai lataa taajuusmuuttajien päivitykset osoitteesta Asiakirja- ja ohjelmistoversio edellyttää ohjelmisto- ja laitepäivityksiä ja tuo rajoituksia taaksepäin yhteensopivuuteen kokoluokissa H1 H5 ja I2 I4. Katso rajoitukset kohdasta Taulukko 1.1. Ohjelmiston yhteensopivuus Vanha ohjelmisto (OSS-tiedostoversio 3.xx tai vanhempi) Uusi ohjelmisto (OSS-tiedostoversio 4.xx tai uudempi) Laitteiston yhteensopivuus Vanha tehokortti (tuotantoviikko 33/2017 tai aiempi) Uusi tehokortti (tuotantoviikko 34/2017 tai myöhempi) Vanha ohjauskortti (tuotantoviikko 33/2017 tai aiempi) Kyllä Ei Vanha ohjauskortti (tuotantoviikko 33/2017 tai aiempi) Kyllä (vain ohjelmistoversio 3.xx tai vanhempi) Kyllä (ON päivitettävä ohjelmisto versioon 3.xx tai vanhempaan, puhallin toimii jatkuvasti täydellä nopeudella) Uusi ohjauskortti (tuotantoviikko 34/2017 tai myöhempi) Ei Kyllä Uusi ohjauskortti (tuotantoviikko 34/2017 tai myöhempi) Kyllä (ON päivitettävä ohjelmisto versioon 4.xx tai uudempaan) Kyllä (vain ohjelmistoversio 4.xx tai uudempi) Taulukko 1.1 Ohjelmiston ja laitteiston yhteensopivuus Tätä käyttöopasta tarkistetaan ja päivitetään säännöllisesti. Kaikki parannusehdotukset ovat tervetulleita. Painos Huomautuksia Ohjelmistoversio MG18AAxx Päivitys uuden ohjelmisto- ja laiteversion vuoksi. 4.2x Ohjelmistoversiosta 4.0x alkaen (alkaen tuotantoviikosta 33/2017) taajuusmuuttajassa on otettu käyttöön vaihtuvanopeuksinen jäähdytysrivan jäähdytyspuhallintoiminto teholuokissa 22 kw (30 hv) 400 V IP20 ja alemmat sekä 18,5 kw (25 hv) 400 V IP54 ja alemmat. Tämä toiminto MG18AA20 Danfoss A/S 04/2018 Kaikki oikeudet pidätetään. 3

6 Johdanto VLT HVAC Basic Drive FC Sertifikaatit ja hyväksynnät Sertifiointi IP20 IP54 EU-vaatimustenmukaisuusvakuutus UL Listed RCM EAC UkrSEPRO 089 Taulukko 1.2 Sertifikaatit ja hyväksynnät Taajuusmuuttaja täyttää termistä muistin pysyvyyttä koskevat UL 508C-vaatimukset. Katso lisätietoja tuotekohtaisen suunnitteluoppaan kohdasta Moottorin lämpösuojaus. 1.5 Hävittäminen Sähköosia sisältäviä laitteita ei saa hävittää kotitalousjätteen mukana. Ne on kerättävä erikseen sähkö- ja elektroniikkajätteinä paikallisten ja voimassa olevien lakien mukaan. 4 Danfoss A/S 04/2018 Kaikki oikeudet pidätetään. MG18AA20

7 Turvallisuus Käyttöopas 2 Turvallisuus 2.1 Johdanto Tässä asiakirjassa käytetään seuraavia symboleja: VAROITUS Ilmoittaa mahdollisesti vaarallisesta tilanteesta, joka saattaa johtaa kuolemaan tai vakavaan loukkaantumiseen. HUOMIO Ilmoittaa mahdollisesti vaarallisesta tilanteesta, joka voisi johtaa lievään tai kohtalaiseen loukkaantumiseen. Sitä voidaan käyttää myös varoituksena käytännöistä, jotka eivät ole turvallisia. HUOMAUTUS! Ilmoittaa tärkeitä tietoja, mukaan lukien tilanteet, jotka voivat aiheuttaa vahinkoja laitteille tai omaisuudelle. 2.2 Pätevä henkilöstö Oikea ja luotettava kuljetus, varastointi, asennus, käyttö ja ylläpito ovat taajuusmuuttajan ongelmattoman ja turvallisen käytön edellytyksiä. Ainoastaan pätevä henkilöstö saa asentaa tämän laitteiston ja käyttää sitä. Päteväksi henkilöstöksi katsotaan koulutettu henkilöstö, joka on valtuutettu asentamaan, ottamaan käyttöön ja ylläpitämään laitteistoja, järjestelmiä ja piirejä niitä koskevien lakien ja määräysten mukaisesti. Lisäksi henkilöstön on tunnettava tässä ohjeessa kuvatut ohjeet ja turvallisuustoimet. 2.3 Turvallisuus VAROITUS SUURI JÄNNITE Taajuusmuuttajissa esiintyy suuria jännitteitä, kun ne ovat kytkettyinä vaihtovirtaverkkoon, tasavirtalähteeseen tai kuorman jakoon. Jos asennus-, käynnistys- ja huoltotöitä ei teetetä pätevällä henkilöstöllä, seurauksena voi olla kuolema tai vakava loukkaantuminen. Ainoastaan pätevä henkilöstö saa tehdä asennus-, käynnistys- ja ylläpitotöitä. Varmista ennen huolto- ja korjaustöiden tekemistä sopivalla jännitteenmittauslaiteella, että taajuusmuuttajassa ei ole jännitettä. VAROITUS TAHATON KÄYNNISTYS Kun taajuusmuuttaja on kytketty verkon vaihtovirtasyöttöön, tasavirtalähteeseen tai kuorman jakoon, moottori voi käynnistyä milloin tahansa. Tahaton käynnistys ohjelmoinnin, huollon tai korjaustöiden aikana saattaa aiheuttaa kuoleman, vakavan loukkaantumisen tai aineellisia vahinkoja. Käynnistä moottori ulkoisella kytkimellä, kenttäväyläkomennolla, tulon ohjearvoviestillä paikallisohjauspaneelista (LCP), kaukoohjauksella MCT 10 -ohjelmiston avulla tai vikatilan kuittauksen jälkeen. Moottorin tahattoman käynnistyksen estäminen: Katkaise taajuusmuuttajan syöttöjännite. Paina LCP:n [Off/Reset]-näppäintä ennen parametrien ohjelmointia. Varmista, että taajuusmuuttaja on täysin johdotettu ja koottu, kun se kytketään verkon vaihtovirtaan, tasavirtasyöttöön tai kuorman jakoon. VAROITUS PURKAUSAIKA Taajuusmuuttajassa on tasajännitevälipiirin kondensaattoreita, joihin voi jäädä varaus, vaikka taajuusmuuttajaan ei tule virtaa. Suurjännitteitä voi esiintyä silloinkin, kun LED-varoitusvalot eivät pala. Jos virran katkaisun jälkeen ei odoteta määritettyä aikaa ennen huoltoa tai korjausta, seurauksena voi olla kuolema tai vakava loukkaantuminen. Sammuta moottori. Irrota verkon vaihtovirtasyöttö ja tasajännitevälipiirin etäsyötöt, mukaan lukien akkuvarmistukset, UPS ja tasajännitevälipiiriliitännät muihin taajuusmuuttajiin. Irrota tai lukitse PM-moottori. Odota, että kondensaattorien varaus purkautuu kokonaan. Tarvittava odotusaika mainitaan kohdassa Taulukko 2.1. Varmista ennen huolto- ja korjaustöiden tekemistä sopivalla jännitteenmittauslaiteella, että kondensaattorit ovat täysin purkautuneet. 2 2 MG18AA20 Danfoss A/S 04/2018 Kaikki oikeudet pidätetään. 5

8 Turvallisuus VLT HVAC Basic Drive FC Jännite (V) Tehoalue [kw (hv)] Minimiodotusaika (minuuttia) 3x200 0,25 3,7 (0,33 5) 4 3x200 5,5 11 (7 15) 15 3x400 0,37 7,5 (0,5 10) 4 3x (15 125) 15 3x600 2,2 7,5 (3 10) 4 3x (15 125) 15 Taulukko 2.1 Purkausaika VAROITUS VUOTOVIRTAVAARA Vuotovirta on yli 3,5 ma. Ellei taajuusmuuttajaa maadoiteta kunnolla, seurauksena voi olla kuolema tai vakava loukkaantuminen. Varmista, että valtuutettu sähköasentaja on maadoittanut laitteiston oikein. VAROITUS LAITTEESTA JOHTUVA VAARA Pyörivien akselien ja sähkölaitteiden koskettaminen saattaa aiheuttaa kuoleman tai vakavan loukkaantumisen. Varmista, että ainoastaan koulutetut ja pätevät henkilöt tekevät asennus-, käynnistys- ja ylläpitotöitä. Varmista, että sähkötyöt ovat kansallisten ja paikallisten sähkömääräysten mukaisia. Noudata tämän käyttöohjeen ohjeita. HUOMIO SISÄISEN VIAN AIHEUTTAMA VAARA Taajuusmuuttajan sisäinen vika voi aiheuttaa vakavan loukkaantumisen, kun taajuusmuuttajaa ei ole suljettu oikein. Varmista ennen virran kytkemistä, että kaikki turvakannet on suljettu ja kiinnitetty oikein. 2.4 Moottorin lämpösuojaus Ota moottorin lämpösuojaus käyttöön asettamalla parametrin parametri 1-90 Motor Thermal Protection arvoksi [4] ETR-laukaisu 1. 6 Danfoss A/S 04/2018 Kaikki oikeudet pidätetään. MG18AA20

9 Asennus Käyttöopas 3 Asennus 3.1 Mekaaninen asennus Asennus rinnakkain 3 3 Taajuusmuuttajan voi asentaa rinnakkain, mutta se tarvitsee ylä- ja alapuolelleen tilaa jäähdytystä varten. Teho [kw (hv)] Koko IP-luokka 3x V 3x V 3x V Ilmaväli ylä-/alapuolella [mm (tuumaa)] H1 IP20 0,25 1,5 (0,33 2) 0,37 1,5 (0,5 2) 100 (4) H2 IP20 2,2 (3) 2,2 4 (3 5) 100 (4) H3 IP20 3,7 (5) 5,5 7,5 (7,5 10) 100 (4) H4 IP20 5,5 7,5 (7,5 10) (15 20) 100 (4) H5 IP20 11 (15) 18,5 22 (25 30) 100 (4) H6 IP ,5 (20 25) (40 60) 18,5 30 (25 40) 200 (7,9) H7 IP (30 40) (70 100) (50 70) 200 (7,9) H8 IP (50 60) 90 (125) ( ) 225 (8,9) H9 IP20 2,2 7,5 (3 10) 100 (4) H10 IP (15 20) 200 (7,9) I2 IP54 0,75 4,0 (1 5) 100 (4) I3 IP54 5,5 7,5 (7,5 10) 100 (4) I4 IP ,5 (15 25) 100 (4) I6 IP (30 50) 200 (7,9) I7 IP (60 70) 200 (7,9) I8 IP ( ) 225 (8,9) Taulukko 3.1 Jäähdytyksen vaatima ilmaväli HUOMAUTUS! Kun IP21/Nema-tyypin 1 optiosarja on asennettuna, laitteiden välisen ilmavälin on oltava 50 mm (2 tuumaa). MG18AA20 Danfoss A/S 04/2018 Kaikki oikeudet pidätetään. 7

10 Asennus VLT HVAC Basic Drive FC Taajuusmuuttajan mitat 3 130BC e 130BC f f 130BB B 0 D b C a e d a A a e e Maksimip aino Syvyys Kiinnitysreikä [mm (tuumaa)] [mm (in)] Leveys [mm Kotelointi Teho [kw (hv)] Korkeus [mm (tuumaa)] (tuumaa)] Koko IP-luokka 3x V 3x V 3x V A A 1) a B b C d e f kg (lb) 4,5 5,3 (0,21) 2,1 (4,6) (0,18) 0,37 1,5 195 (7,7) 273 (10,7) 183 (7,2) 75 (3,0) 56 (2,2) 168 (6,6) 9 (0,35) (0,5 2,0) 5,5 7,4 (0,29) 3,4 (7,5) (0,22) 2,2 4,0 227 (8,9) 303 (11,9) 212 (8,3) 90 (3,5) 65 (2,6) 190 (7,5) 11 (0,43) (3,0 5,0) (13,0) 240 (9,4) 100 (3,9) 74 (2,9) 206 (8,1) 11 (0,43) (10,0) 5,5 7,5 (7,5 10) H1 IP20 0,25 1,5 (0,33 2,0) H2 IP20 2,2 (3,0) H3 IP20 3,7 (5,0) 5,5 8.1 (0,32) 4,5 (9,9) (0,22) 7 (0,28) 8,4 (0,33) 7,9 (17,4) 7 (0,28) 8,5 (0,33) 9,5 (20,9) 12,6 (0,50) 12,6 (0,50) (14,1) 275 (10,8) 135 (5,3) 105 (4,1) 241 (9,5) (11,7) (15 20) (15,8) 314 (12,4) 150 (5,9) 120 (4,7) 255 (10) (13,1) 18,5 22 (25 30) 5,5 7,5 H4 IP20 (7,5 10) H5 IP20 11 (15) 8,5 15 (0,6) 24,5 (54) (0,33) 595 (23,4)/ (19,5) 239 (9,4) 200 (7,9) 242 (9,5) (25), 45 kw 8,5 17 (0,67) 36 (79) (0,33) 630 (24,8)/ (20,5) 313 (12,3) 270 (10,6) 335 (13,2) (27,2), 75 kw 518 (20,4) 550 (21,7) 8,5 660 (26) 800 (31,5) 631 (24,8) 375 (14,8) 330 (13) 335 (13,2) 17 (0,67) 51 (112) (0,33) 18,5 30 (25 40) (50 70) ( ) 2,2 7,5 (3,0 10) (15 20) (40 60) (70 100) 90 (125) 15 18,5 (20 25) (30 40) (50 60) H6 IP20 H7 IP20 H8 IP20 5,5 9 (0,35) 6,6 (14,6) (0,22) (14,7) 257 (10,1) 130 (5,1) 110 (4,3) 205 (8,0) 11 (0,43) (10,6) 6,8 7,5 (0,30) 12 (26,5) (0,27) (16,5) 380 (15) 165 (6,5) 140 (5,5) 248 (9,8) 12 (0,47) (15,7) H9 IP20 H10 IP20 1) Kytkentälevy mukaan lukien 8 Danfoss A/S 04/2018 Kaikki oikeudet pidätetään. MG18AA20

11 a A Asennus Käyttöopas 130BC e f f 130BC BB B 0 D b C a e d a e e Maksimip Syvyys Leveys [mm Kiinnitysreikä [mm (tuumaa)] Kotelointi Teho [kw (hv)] Korkeus [mm (tuumaa)] aino [mm (in)] (tuumaa)] Koko IP-luokka 3x V 3x V 3x V A A 1) a B b C d e f kg (lb) Mitat koskevat ainoastaan fyysisiä yksiköitä. HUOMAUTUS! Jätä sovellukseen asennettaessa laitteiden ylä- ja alapuolelle tilaa jäähdytystä varten. Ilmankululle tarvittavan tilan määrät ovat kohdassa Taulukko 3.1. Taulukko 3.2 Mitat, kokoluokat H1 H MG18AA20 Danfoss A/S 04/2018 Kaikki oikeudet pidätetään. 9

12 a A Asennus VLT HVAC Basic Drive FC BC e 130BC f f 130BB B 0 D b C a e d a e e Maksimip aino Syvyys Kotelointi Teho [kw (hv)] Korkeus [mm (tuumaa)] Leveys [mm (tuumaa)] Kiinnitysreikä [mm (tuumaa)] [mm (in)] Koko IP-luokka 3x V 3x V 3x V A A 1) a B b C d e f kg (lb) ,5 (12,53) 115 (4,5) 74 (2,9) 225 (8,9) 11 (0,43) 5,5 (0,22) 9 (0,35) 5,3 (11,7) (13,1) 0,75 4,0 I2 IP54 (1,0 5,0) I3 IP54 5,5 7,5 (7,5 10) (13,9) 135 (5,3) 89 (3,5) 237 (9,3) 12 (0,47) 6,5 (0,26) 9,5 (0,37) 7,2 (15,9) (14,5) 13, (18,1) 180 (7,0) 133 (5,2) 290 (11,4) 12 (0,47) 6,5 (0,26) 9,5 (0,37) I4 IP ,5 (15 25) (30,42) (18,7) (24,6) 242 (9,5) 210 (8,3) 260 (10,2) 19 (0,75) 9 (0,35) 9 (0,35) 27 (59,5) I6 IP (30 50) (25,6) (25,5) 308 (12,1) 272 (10,7) 310 (12,2) 19 (0,75) 9 (0,35) 9,8 (0,39) 45 (99,2) I7 IP (60 70) (26,8) I8 IP ( ) 770 (30) 739 (29,1) 370 (14,6) 334 (13,2) 335 (13,2) 19 (0,75) 9 (0,35) 9,8 (0,39) 65 (143,3) 1) Kytkentälevy mukaan lukien Mitat koskevat ainoastaan fyysisiä yksiköitä. HUOMAUTUS! Jätä sovellukseen asennettaessa laitteiden ylä- ja alapuolelle tilaa jäähdytystä varten. Ilmankululle tarvittavan tilan määrät ovat kohdassa Taulukko 3.1. Taulukko 3.3 Mitat, kokoluokat I2 I8 10 Danfoss A/S 04/2018 Kaikki oikeudet pidätetään. MG18AA20

13 Asennus Käyttöopas 3.2 Sähköasennus Kaikkien kaapelointien on oltava kaapelin poikkipinta-alaa koskevien kansallisten ja paikallisten määräysten mukaisia. Kuparijohtimia on käytettävä. Suositus 75 C (167 F). Kokoluok ka H1 0,25 1,5 0,37 1,5 IP20 0,8 (7,0) 0,8 (7,0) 0,8 (7,0) 0,5 (4,0) 0,8 (7,0) 0,5 (4,0) (0,33 2,0) (0,5 2,0) H2 IP20 2,2 (3,0) 2,2 4,0 (3,0 5,0) 0,8 (7,0) 0,8 (7,0) 0,8 (7,0) 0,5 (4,0) 0,8 (7,0) 0,5 (4,0) H3 IP20 3,7 (5,0) 5,5 7,5 (7,5 10) 0,8 (7,0) 0,8 (7,0) 0,8 (7,0) 0,5 (4,0) 0,8 (7,0) 0,5 (4,0) H4 IP20 5,5 7,5 (7,5 10) (15 20) 1,2 (11) 1,2 (11) 1,2 (11) 0,5 (4,0) 0,8 (7,0) 0,5 (4,0) H5 IP20 11 (15) 18,5 22 (25 30) 1,2 (11) 1,2 (11) 1,2 (11) 0,5 (4,0) 0,8 (7,0) 0,5 (4,0) H6 IP ,5 (20 25) (40 60) 4,5 (40) 4,5 (40) 0,5 (4,0) 3 (27) 0,5 (4,0) H7 IP (30 40) 55 (70) 10 (89) 10 (89) 0,5 (4,0) 3 (27) 0,5 (4,0) H7 IP20 75 (100) 14 (124) 14 (124) 0,5 (4,0) 3 (27) 0,5 (4,0) H8 IP (50 60) 90 (125) 24 (212) 1) 24 (212) 1) 0,5 (4,0) 3 (27) 0,5 (4,0) 3 3 Taulukko 3.4 Kiristysmomentit kokoluokkiin H1 H8, 3 x V ja 3 x V Kokoluok ka I2 Teho [kw (hv)] IP-luokka 3x V Verkkovirta Moottori IP54 0,75 4,0 (1,0 5,0) Momentti [Nm (in-lb] Maadoitus 0,8 (7,0) 0,8 (7,0) 0,8 (7,0) 0,5 (4,0) 0,8 (7,0) 0,5 (4,0) I3 IP54 5,5 7,5 (7,5 10) 0,8 (7,0) 0,8 (7,0) 0,8 (7,0) 0,5 (4,0) 0,8 (7,0) 0,5 (4,0) I4 IP ,5 (15 25) 1,4 (12) 0,8 (7,0) 0,8 (7,0) 0,5 (4,0) 0,8 (7,0) 0,5 (4,0) I6 IP (30 50) 4,5 (40) 4,5 (40) 0,5 (4,0) 3 (27) 0,6 (5,0) I7 IP (60 70) 10 (89) 10 (89) 0,5 (4,0) 3 (27) 0,6 (5,0) I8 IP ( ) Taulukko 3.5 Kiristysmomentit kokoluokkiin I2 I8 Kokoluok ka Teho [kw (hv)] IP-luokka 3x V Verkkovirta Moottori 14 (124)/24 14 (124)/24 0,5 (4,0) 3 (27) 0,6 (5,0) (212) 2) (212) 2) Momentti [Nm (in-lb] Teho [kw (hv)] Momentti [Nm (in-lb] IPluokkyhteys Tasavirta- Ohjausliittimet 3x V 3x V Verkkovirta Moottori Maadoitus Rele Tasavirtayhteys Ohjausliittimet Tasavirtayhteys Ohjausliittimet Maadoitus H9 IP20 2,2 7,5 (3,0 10) 1,8 (16) 1,8 (16) Ei suositella 0,5 (4,0) 3 (27) 0,6 (5,0) H10 IP (15 20) 1,8 (16) 1,8 (16) Ei suositella 0,5 (4,0) 3 (27) 0,6 (5,0) H6 IP20 18,5 30 (25 40) 4,5 (40) 4,5 (40) 0,5 (4,0) 3 (27) 0,5 (4,0) H7 IP (50 70) 10 (89) 10 (89) 0,5 (4,0) 3 (27) 0,5 (4,0) H8 IP ( ) Taulukko 3.6 Kiristysmomentit kokoluokkiin H6 H10, 3 x V 1) Kaapelin mitat >95 mm 2 2) Kaapelin mitat 95 mm 2 14 (124)/24 14 (124)/24 0,5 (4,0) 3 (27) 0,5 (4,0) (212) 2) (212) 2) Rele Rele MG18AA20 Danfoss A/S 04/2018 Kaikki oikeudet pidätetään. 11

14 Asennus VLT HVAC Basic Drive FC IT-verkko HUOMIO IT-verkko Asennus eristettyyn verkkovirtalähteeseen eli IT-järjestelmään. Varmista, että syöttöjännite on enintään 440 V (3 x V laitteet) verkkovirtaan kytkettynä. 130BC Avaa IP20, V, 0,25 11 kw (0,33-15 hv) ja V, IP20, 0,37-22 kw (0,5 30 hv) laitteissa RFI-kytkin irrottamalla ruuvi taajuusmuuttajan sivusta laitteen ollessa IT-verkossa. 130BB EMC-ruuvi Kuva 3.1 IP20, V, 0,25 11 kw (0,33 15 hv), IP20, 0,37 22 kw (0,5 30 hv), V Aseta 400 V, kw ( hv) ja 600 V -laitteissa parametrin parametri RFI Filter arvoksi [0] Ei käytössä, kun käytät laitteita IT-verkossa. IP54, 400 V, 0,75 18,5 kw (1 25 hv) -laitteissa EMC-ruuvi on taajuusmuuttajan sisäpuolella, katso Kuva EMC-ruuvi Kuva 3.2 IP54, 400 V, 0,75 18,5 kw (1 25 hv) HUOMAUTUS! Käytä uudelleenasennuksessa ainoastaan M3x12 ruuvia Kytkeminen verkkovirtaan ja moottoriin Taajuusmuuttaja on suunniteltu käyttämään kaikkia normaaleja asynkronisia 3-vaihemoottoreita. Kaapelien suurin poikkipinta-ala, katso kappale 6.4 Yleiset tekniset tiedot. Käytä suojattua moottorikaapelia EMC-emissiovaatimusten täyttämiseksi ja kytke tämä kaapeli sekä kytkentälevyyn että moottoriin. Pidä moottorikaapeli mahdollisimman lyhyenä pienentääksesi melutasoa ja vuotovirtoja. 12 Danfoss A/S 04/2018 Kaikki oikeudet pidätetään. MG18AA20

15 Asennus Käyttöopas Katso lisätietoja kytkentälevyn asentamisesta kohdasta VLT HVAC Basic Drive Kytkentälevyn asennusohjeet. Katso myös EMC-direktiivin mukainen asennus VLT HVAC Basic Drive FC 101 -suunnitteluoppaasta. 1. Asenna maadoitusjohtimet maadoitusliittimeen. Kokoluokan H6 releet ja liittimet 130BB Kytke moottori liittimiin U, V ja W ja kiristä ruuvit kohdassa kappale Yleistä sähköasennuksesta määritettyihin kiristysmomentteihin. L1 91 / L2 92 / L Kytke verkkovirran syöttö liittimiin L1, L2 ja L3 ja kiristä ruuvit kohdassa kappale Yleistä sähköasennuksesta määritettyihin kiristysmomentteihin. 95 U 96 / V 97 / W Kokoluokkien H1 H5 releet ja liittimet 130BB Verkkovirta 2 Moottori 3 Maadoitus 4 Releet 2 MAINS 4 Kuva 3.4 Kokoluokka H6 IP20, V, kw (40 60 hv) IP20, V, 15 18,5 kw (20 25 hv) IP20, V, kw (30 40 hv) Motor U V W -DC +DC Verkkovirta 2 Maadoitus 3 Moottori 4 Releet Kuva 3.3 Kokoluokat H1 H5 IP20, V, 0,25 11 kw (0,33 15 hv) IP20, V, 0,37 22 kw (0,5 30 hv) MG18AA20 Danfoss A/S 04/2018 Kaikki oikeudet pidätetään. 13

16 Asennus VLT HVAC Basic Drive FC 101 Kokoluokan H7 releet ja liittimet Kokoluokan H8 releet ja liittimet 130BB BB L1 L1 L1 U V w Verkkovirta 2 Releet 3 Maadoitus 4 Moottori Kuva 3.5 Kokoluokka H7 IP20, V, kw ( hv) IP20, V, kw (30 40 hv) IP20, V, kw (60 70 hv) 1 Verkkovirta 2 Releet 3 Maadoitus 4 Moottori Kuva 3.6 Kokoluokka H8 IP20, V, 90 kw (125 hv) IP20, V, kw (50 60 hv) IP20, V, kw ( hv) Kokoluokan H9 kytkeminen verkkovirtaan ja moottoriin 130BT MOTOR 99 MOTOR U V W Kuva 3.7 Taajuusmuuttajan kytkeminen moottoriin, kokoluokka H9 IP20, 600 V, 2,2 7,5 kw (3,0 10 hv) 14 Danfoss A/S 04/2018 Kaikki oikeudet pidätetään. MG18AA20

17 Asennus Käyttöopas Kytke kokoluokan H9 syöttökaapelit seuraavien ohjeiden mukaisesti. Käytä kohdassa kappale Yleistä sähköasennuksesta mainittuja kiristysmomentteja. 1. Vedä asennuslevy paikalleen ja kiristä 2 ruuvia kohdassa Kuva 3.8 esitetyllä tavalla. 130BA Asenna maadoitusjohdin kohdassa Kuva 3.9 esitetyllä tavalla. 130BA M I N S M A I N S 95 RELAY 1 RELAY DC BR- BR+ U V W RELAY 1 RELAY 2 -DC+DC BR- BR+ U V W - LC + Kuva 3.9 Maadoitusjohtimen asentaminen Työnnä syöttökaapeli verkkovirtapistokkeeseen ja kiristä ruuvit kohdassa Kuva 3.10 esitetyllä tavalla. Kuva 3.8 Asennuslevyn asentaminen 130BA M A I N S L1 L2 L RELAY 1 RELAY 2 +DC BR- BR+ U V W Kuva 3.10 Verkkovirtapistokkeen asentaminen MG18AA20 Danfoss A/S 04/2018 Kaikki oikeudet pidätetään. 15

18 Asennus VLT HVAC Basic Drive FC Asenna tukikiinnike verkkovirtakaapelien yli ja kiristä ruuvit kohdassa Kuva 3.11 esitetyllä tavalla. L1 L2 L M A I N S RELAY 1 RELAY 2 130BA Kokoluokka I2 130BC DC BR- BR+ U V W 1 - LC Kuva 3.11 Tukikiinnikkeen asentaminen 3 Kokoluokan H10 releet ja liittimet 130BA RS485 2 Verkkovirta 3 Maadoitus 4 Kaapelien vedonpoistimet 5 Moottori 6 UDC 7 Releet 8 I/O Kuva 3.13 Kokoluokka I2 IP54, V, 0,75 4,0 kw (1,0 5,0 hv) Kuva 3.12 Kokoluokka H10 IP20, 600 V, kw (15 20 hv) 16 Danfoss A/S 04/2018 Kaikki oikeudet pidätetään. MG18AA20

19 Asennus Käyttöopas Kokoluokka I3 Kokoluokka I4 130BC BD RS485 2 Verkkovirta 3 Maadoitus 4 Kaapelien vedonpoistimet 5 Moottori 6 UDC 7 Releet 8 I/O Kuva 3.14 Kokoluokka I3 IP54, V, 5,5 7,5 kw (7,5 10 hv) 1 RS485 2 Verkkovirta 3 Maadoitus 4 Kaapelien vedonpoistimet 5 Moottori 6 UDC 7 Releet 8 I/O Kuva 3.15 Kokoluokka I4 IP54, V, 0,75 4,0 kw (1,0 5,0 hv) 130BC Kuva 3.16 IP54-kokoluokat I2, I3, I4 MG18AA20 Danfoss A/S 04/2018 Kaikki oikeudet pidätetään. 17

20 06 90 Asennus VLT HVAC Basic Drive FC Kokoluokka I6 130BT RELAY 1 RELAY BA Kuva 3.17 I6-kokoluokan kytkeminen verkkovirtaan IP54, V, kw (30 50 hv) Kuva 3.19 Kokoluokan I6 releet IP54, V, kw (30 50 hv) 130BT Kokoluokat I7, I8 91 L1 92 L2 93 L3 96 U 97 V 98 W 130BA DC- 89 DC+ 81 R- 8 R Kuva 3.18 Kokoluokan I6 kytkeminen verkkovirtaan IP54, V, kw (30 50 hv) Kuva 3.20 Kokoluokat I7, I8 IP54, V, kw (70 60 hv) IP54, V, kw ( hv) 18 Danfoss A/S 04/2018 Kaikki oikeudet pidätetään. MG18AA20

21 Asennus Käyttöopas Sulakkeet ja johdonsuojakatkaisimet Johdonsuojakatkaisija Tulipalon vaaran estämiseksi asennuksen syöttökaapelit on suojattava - kytkinlaitteet, koneet ja niin edelleen - oikosululta ja ylivirralta. Noudata kansallisia ja paikallisia määräyksiä. Oikosulkusuojaus Danfoss suosittelee kohdassa Taulukko 3.7 mainittujen sulakkeiden ja johdonsuojakatkaisinten käyttämistä huoltohenkilöstön ja muiden laitteiden suojaamiseksi yksikön sisäisen vian tai tasajännitevälipiirin oikosulun varalta. Taajuusmuuttaja tarjoaa täyden oikosulkusuojauksen, jos moottoriin tulee oikosulku. Ylivirtasuojaus Varmista ylikuormitussuojaus välttääksesi kokoonpanon kaapelien ylikuumenemisen. Ylivirtasuojaus on aina tehtävä paikallisten ja kansallisten määräysten mukaisesti. Katkaisinten ja sulakkeiden on pystyttävä suojaamaan piiri, jonka virta on enintään Arms (symmetrinen), enintään 480 V. UL-vaatimusten mukaisuus/ei UL-vaatimusten mukainen Varmista UL- tai IEC standardin vaatimusten täyttyminen käyttämällä kohdassa Taulukko 3.7 mainittuja johdonsuojakatkaisimia tai sulakkeita. Katkaisinten on pystyttävä suojaamaan piiri, jonka virta on enintään Arms (symmetrinen), enintään 480 V. HUOMAUTUS! Suojaussuosituksen noudattamatta jättäminen saattaa vikatapauksessa vahingoittaa taajuusmuuttajaa. 3 3 Johdonsuojakatkaisin Sulake UL Ei UL UL Ei UL Bussmann Bussmann Bussmann Bussmann Suurin sulake Teho [kw (hv)] Tyyppi RK5 Tyyppi RK1 Tyyppi J Tyyppi T Tyyppi G 3 x V IP20 0,25 (0,33) FRS-R-10 KTN-R10 JKS-10 JJN ,37 (0,5) FRS-R-10 KTN-R10 JKS-10 JJN ,75 (1,0) FRS-R-10 KTN-R10 JKS-10 JJN ,5 (2,0) FRS-R-10 KTN-R10 JKS-10 JJN ,2 (3,0) FRS-R-15 KTN-R15 JKS-15 JJN ,7 (5,0) FRS-R-25 KTN-R25 JKS-25 JJN ,5 (7,5) FRS-R-50 KTN-R50 JKS-50 JJN ,5 (10) FRS-R-50 KTN-R50 JKS-50 JJN (15) FRS-R-80 KTN-R80 JKS-80 JJN (20) Cutler-Hammer Moeller NZMB1- FRS-R-100 KTN-R100 JKS-100 JJN ,5 (25) EGE3100FFG A125 FRS-R-100 KTN-R100 JKS-100 JJN (30) Cutler-Hammer Moeller NZMB1- FRS-R-150 KTN-R150 JKS-150 JJN (40) JGE3150FFG A160 FRS-R-150 KTN-R150 JKS-150 JJN (50) Cutler-Hammer Moeller NZMB1- FRS-R-200 KTN-R200 JKS-200 JJN (60) JGE3200FFG A200 FRS-R-200 KTN-R200 JKS-200 JJN x V IP20 0,37 (0,5) FRS-R-10 KTS-R10 JKS-10 JJS ,75 (1,0) FRS-R-10 KTS-R10 JKS-10 JJS ,5 (2,0) FRS-R-10 KTS-R10 JKS-10 JJS ,2 (3,0) FRS-R-15 KTS-R15 JKS-15 JJS ,0 (4,0) FRS-R-15 KTS-R15 JKS-15 JJS ,0 (5,0) FRS-R-15 KTS-R15 JKS-15 JJS ,5 (7,5) FRS-R-25 KTS-R25 JKS-25 JJS ,5 (10) FRS-R-25 KTS-R25 JKS-25 JJS (15) FRS-R-50 KTS-R50 JKS-50 JJS (20) FRS-R-50 KTS-R50 JKS-50 JJS ,5 (25) FRS-R-80 KTS-R80 JKS-80 JJS (30) FRS-R-80 KTS-R80 JKS-80 JJS MG18AA20 Danfoss A/S 04/2018 Kaikki oikeudet pidätetään. 19

22 Asennus VLT HVAC Basic Drive FC Johdonsuojakatkaisin Sulake UL Ei UL UL Ei UL Bussmann Bussmann Bussmann Bussmann Suurin sulake Teho [kw (hv)] Tyyppi RK5 Tyyppi RK1 Tyyppi J Tyyppi T Tyyppi G 30 (40) FRS-R-125 KTS-R125 JKS-R125 JJS-R Cutler-Hammer Moeller NZMB1-37 (50) FRS-R-125 KTS-R125 JKS-R125 JJS-R EGE3125FFG A (60) FRS-R-125 KTS-R125 JKS-R125 JJS-R (70) Cutler-Hammer Moeller NZMB1- FRS-R-200 KTS-R200 JKS-R200 JJS-R (100) JGE3200FFG A200 FRS-R-200 KTS-R200 JKS-R200 JJS-R (125) Cutler-Hammer Moeller NZMB2- JGE3250FFG A250 FRS-R-250 KTS-R250 JKS-R250 JJS-R x V IP20 2,2 (3,0) FRS-R-20 KTS-R20 JKS-20 JJS ,0 (4,0) FRS-R-20 KTS-R20 JKS-20 JJS ,7 (5,0) FRS-R-20 KTS-R20 JKS-20 JJS ,5 (7,5) FRS-R-20 KTS-R20 JKS-20 JJS ,5 (10) FRS-R-20 KTS-R20 JKS-20 JJS (15) FRS-R-30 KTS-R30 JKS-30 JJS (20) FRS-R-30 KTS-R30 JKS-30 JJS ,5 (25) FRS-R-80 KTS-R80 JKS-80 JJS Cutler-Hammer Cutler-Hammer 22 (30) FRS-R-80 KTS-R80 JKS-80 JJS EGE3080FFG EGE3080FFG 30 (40) FRS-R-80 KTS-R80 JKS-80 JJS (50) FRS-R-125 KTS-R125 JKS-125 JJS Cutler-Hammer Cutler-Hammer 45 (60) FRS-R-125 KTS-R125 JKS-125 JJS JGE3125FFG JGE3125FFG 55 (70) FRS-R-125 KTS-R125 JKS-125 JJS Cutler-Hammer JKS-200 JJS (100) Cutler-Hammer FRS-R-200 KTS-R JGE3200FAG JGE3200FAG 90 (125) FRS-R-200 KTS-R200 JKS-200 JJS x V IP54 0,75 (1,0) PKZM0-16 FRS-R-10 KTS-R-10 JKS-10 JJS ,5 (2,0) PKZM0-16 FRS-R-10 KTS-R-10 JKS-10 JJS ,2 (3,0) PKZM0-16 FRS-R-15 KTS-R-15 JKS-15 JJS ,0 (4,0) PKZM0-16 FRS-R-15 KTS-R-15 JKS-15 JJS ,0 (5,0) PKZM0-16 FRS-R-15 KTS-R-15 JKS-15 JJS ,5 (7,5) PKZM0-25 FRS-R-25 KTS-R-25 JKS-25 JJS ,5 (10) PKZM0-25 FRS-R-25 KTS-R-25 JKS-25 JJS (15) PKZM4-63 FRS-R-50 KTS-R-50 JKS-50 JJS (20) PKZM4-63 FRS-R-50 KTS-R-50 JKS-50 JJS ,5 (25) PKZM4-63 FRS-R-80 KTS-R-80 JKS-80 JJS (30) FRS-R-80 KTS-R-80 JKS-80 JJS (40) Moeller NZMB1-A125 FRS-R-125 KTS-R-125 JKS-125 JJS (50) FRS-R-125 KTS-R-125 JKS-125 JJS (60) FRS-R-125 KTS-R-125 JKS-125 JJS Moeller NZMB2-A (70) FRS-R-200 KTS-R-200 JKS-200 JJS (100) FRS-R-200 KTS-R-200 JKS-200 JJS Moeller NZMB2-A (125) FRS-R-250 KTS-R-250 JKS-200 JJS Taulukko 3.7 Katkaisimet ja sulakkeet 20 Danfoss A/S 04/2018 Kaikki oikeudet pidätetään. MG18AA20

23 Asennus Käyttöopas EMC-direktiivin mukainen sähköasennus Yleisiä seikkoja, jotka on otettava huomioon EMC-direktiivin mukaisen sähköasennuksen varmistamiseksi: Käytä vain suojattuja moottorikaapeleita ja suojattuja ohjauskaapeleita. Maadoita suojaus kummastakin päästä. Vältä kierrettyjä suojauksen päitä (siansaparot), sillä ne alentavat suojausvaikutusta suurilla taajuuksilla. Käytä toimitettuja kaapelin vedonpoistimia. Varmista, että taajuusmuuttaja ja PLC ovat samassa maadoituspotentiaalissa. Käytä tähtialuslevyjä ja sähköä johtavia asennuslevyjä. 3 3 MG18AA20 Danfoss A/S 04/2018 Kaikki oikeudet pidätetään. 21

24 Asennus VLT HVAC Basic Drive FC BB PLC jne. Paneeli Lähtökontaktori jne. PLC Maadoituskisko Kaapelin eriste poistettu Min. 16 mm 2 Tasauskaapeli Ohjauskaapelit Kaikki kaapeliliitännät paneelin samalla puolella Verkkojännite L1 L2 L3 PE Vahvistettu suojamaadoitus Kuva 3.21 EMC-direktiivin mukainen sähköasennus Min. 200 mm ohjauskaapelin, verkkovirtakaapelin ja verkkovirran moottorikaapelin välissä Moottorikaapeli Moottori, 3 vaihetta ja Suojamaadoitus 22 Danfoss A/S 04/2018 Kaikki oikeudet pidätetään. MG18AA20

25 Asennus Käyttöopas Ohjausliittimet Irrota liitinsuoja päästäksesi käsiksi ohjausliittimiin. Työnnä liitinsuojan lukitusvipu LCP:n alle tasapäisellä ruuvitaltalla ja irrota sitten liitinsuoja kohdassa Kuva 3.22 esitetyllä tavalla. IP54-yksiköissä ohjausliittimiin pääsee käsiksi etukannen irrottamisen jälkeen. Kuva 3.23 näyttää kaikki taajuusmuuttajan ohjausliittimet. Käynnistyksen (liitin 18), liittimien ja analogisen ohjearvon (liitin 53 tai 54 ja 55) liitännän avulla saadaan taajuusmuuttaja käyntiin. Liittimen 18, 19 ja 27 digitaalitulon muoto asetetaan parametrissa parametri 5-00 Digital Input Mode (oletusarvo on PNP). Digitaalitulon 29 tila asetetaan parametrissa parametri 5-03 Digital Input 29 Mode (oletusarvo on PNP) BD BUS TER. OFF ON BF V/20 ma IN 10 V/20 ma IN 10 V OUT 0/4-20 ma A OUT/DIG OUT 0/4-20 ma A OUT/DIG OUT DIGI IN DIGI IN DIGI IN DIGI IN N P COMM. GND GND GND +24 V Kuva 3.23 Ohjausliittimet Kuva 3.22 Liitinsuojan irrottaminen MG18AA20 Danfoss A/S 04/2018 Kaikki oikeudet pidätetään. 23

26 Asennus VLT HVAC Basic Drive FC phase power input L1 L2 L3 PE PE U V W UDC- Motor Not present on all power sizes 130BD UDC+ +10 V DC 0-10 V DC- 0/4-20 ma 50 (+10 V OUT) 53 (A IN) relay V AC 3 A 0-10 V DC- 0/4-20 ma 54 (A IN) 55 (COM A IN/OUT) 42 0/4-20 ma A OUT / D OUT 45 0/4-20 ma A OUT / D OUT 04 relay V AC 3 A 12 (+24 V OUT) 18 (D IN) 19 (D IN) 20 (COM D IN) 27 (D IN/OUT) 29 (D IN/OUT) 24 V (NPN) O V (PNP) 24 V (NPN) O V (PNP) 24 V (NPN) O V (PNP) 24 V (NPN) O V (PNP) Bus ter. 1 2 Bus ter. ON RS485 Interface ON=Terminated OFF=Unterminated (N RS485) (P RS485) 68 (Com RS485 ) 61 RS485 Do not connect shield to 61 (PNP)-Source (NPN)-Sink Kuva 3.24 Peruskytkentäkaavio HUOMAUTUS! UDC- ja UDC+ eivät ole käytettävissä seuraavissa laitteissa: IP20, V, kw ( hv) IP20, V, kw (20 60 hv) IP20, V, 2,2 90 kw (3,0 125 hv) IP54, V, kw ( hv) Akustinen melu tai tärinä Jos moottori tai moottorin käyttämä laite, esimerkiksi puhallin, tuottaa melua tai tärinää tietyillä taajuuksilla, voit vähentää melua tai tärinää tai poistaa ne määrittämällä seuraavat parametrit tai parametriryhmät: Parametriryhmä 4-6* Ohitusnopeus. Aseta parametrin parametri Ylimodulointi arvoksi [0] Ei käytössä. Kytkentätapa ja kytkentätaajuus, parametriryhmä 14-0* Vaihtos. kytk. Parametri 1-64 Resonanssivaimennus. 24 Danfoss A/S 04/2018 Kaikki oikeudet pidätetään. MG18AA20

27 Ohjelmointi Käyttöopas 4 Ohjelmointi 4.1 Paikallisohjauspaneeli (LCP) Taajuusmuuttaja voidaan myös ohjelmoida LCP:ltä tai tietokoneelta käsin RS485-väylän com-portin välityksellä asentamalla MCT 10 -asetusohjelmisto. Katso lisätietoja ohjelmistosta kohdasta kappale 1.2 Lisäresurssit. LCP jakautuu neljään toiminnalliseen ryhmään. A. Näyttö 1 2 B. Menu-painike C. Navigointipainikkeet ja merkkivalot D. Toimintopainikkeet ja merkkivalot 130BB Parametrin numero ja nimi. 2 Parametrin arvo. Asetuksen numero näyttää aktiiviset asetukset ja muokattavat asetukset. Jos samat asetukset ovat sekä aktiiviset että muokattavat, näkyy vain asetusten numero 3 (tehdasasetus). Kun aktiivinen ja muokattava asetus poikkeavat toisistaan, molempien numerot näkyvät näytöllä (asetus 12). Vilkkuva numero ilmaisee muokattavan asetuksen: Moottorin suunta näkyy näytön vasemmassa alakulmassa 4 sen ilmaisee pieni nuoli, joka osoittaa joko myötä- tai vastapäivään. Kolmio näyttää, onko LCP:ssä käytössä tila-, pika-asetus- vai 5 päävalikko. Taulukko 4.1 Kuvateksti, Kuva 4.1, osa I A B Com Motor Power [5] 0.37kW - 0.5HP Setup 1 Menu Status Quick Menu Main Menu 5 B. Menu-painike [Menu]-painiketta painamalla voit valita tila-, pika-asetustai päävalikon. C. Navigointipainikkeet ja merkkivalot C D On Warn. Alarm Hand On Back OK Off Reset Auto On Com-LED: Vilkkuu väylätiedonsiirron aikana. 7 Vihreä LED / päällä: Ohjaussektori toimii oikein. 8 Keltainen LED / varoitus: Ilmaisee varoituksen. 9 Vilkkuva punainen LED / hälytys: Ilmaisee hälytyksen. [Back]: Palauttaa edelliseen vaiheeseen tai navigointirakenteen kerrokseen. 10 [ ] [ ] [ ]: Liikkumiseen parametriryhmissä ja parametreissa 11 ja parametrien sisällä. Niitä voi käyttää myös paikallisohjearvon asettamiseen [OK]: Parametrin valitsemiseen ja parametrin asetusten muutosten hyväksymiseen. Kuva 4.1 Paikallisohjauspaneeli (LCP) Taulukko 4.2 Kuvateksti, Kuva 4.1, osa II A. Näyttö LCD-näyttö on valaistu ja siinä on kaksi aakkosnumeerista riviä. Kaikki tiedot näkyvät LCP:llä. Kohdassa Kuva 4.1 kuvataan eri tiedot, jotka näytöstä voi lukea. D. Toimintopainikkeet ja merkkivalot 13 [Hand On]: Käynnistää moottorin ja mahdollistaa taajuusmuuttajan ohjaamisen paikallisohjauspaneelilla. HUOMAUTUS! [2] Rullaus, käänt. on parametrin parametri 5-12 Terminal 27 Digital Input oletusasetus. Jos liittimessä 27 ei ole 24 V syöttöä, [Hand On] ei käynnistä moottoria. Kytke liitin 12 liittimeen [Off/Reset]: Pysäyttää moottorin (off). Hälytystilassa hälytys kuitataan. [Auto On]: Taajuusmuuttajaa ohjataan joko ohjausliittimien tai sarjaliikenteen kautta. Taulukko 4.3 Kuvateksti, Kuva 4.1, osa III MG18AA20 Danfoss A/S 04/2018 Kaikki oikeudet pidätetään. 25

28 Ohjelmointi VLT HVAC Basic Drive FC Ohjattu asetusten määritys Sisäänrakennettu käyttöönottoavustaja ohjaa asentajan taajuusmuuttajan asennuksen läpi rakenteeltaan selkeällä tavalla avoimen piirin ja suljetun piirin sovelluksen sekä moottorin pika-asetusten määrittämiseksi. 4 FC +24V 12 DIG TULO 18 DIG TULO 19 COM DIG TULO 20 DIG TULO 27 DIG TULO 29 Käynnistys 130BB V A TULO A TULO COM A LÄHTÖ / D LÄHTÖ A LÄHTÖ / D LÄHTÖ Ohjearvo V R2 R Kuva 4.2 Taajuusmuuttajan kaapelointi Käyttöönottoavustaja tulee näkyviin käynnistyksen jälkeen, kunnes jotakin parametria on muutettu. Käyttöönottoavustajaan pääsee aina pika-asetusvalikon kautta. Käynnistä käyttöönottoavustaja valitsemalla [OK]. Palaa tilanäkymään painamalla [Back]. Press OK to start Wizard Push Back to skip it Setup 1 130BB Kuva 4.3 Käynnistä/lopeta käyttöönottoavustaja 26 Danfoss A/S 04/2018 Kaikki oikeudet pidätetään. MG18AA20

29 Ohjelmointi Käyttöopas At power-up, select the preferred language.... the Wizard starts Select Regional Settings [0] Power kw/50 Hz Grid Type [0] V/50Hz/Delta 130BC Menu Com. On Select language [1] English Setup 1 Warn. Alarm Hand On Back Status OK Off Reset OK Quick Menu Power-up Screen Main Menu Auto On The next screen is the Wizard screen. Motor current 3.8 A Motor nominal speed 3000 RPM Motor Cont. Rated Torque 5.4 Nm Stator resistance 0.65 Ohms Motor poles 8 PM motor Motor Type [0] Asynchronous Asynchronous motor Motor Power 1.10 kw Motor Voltage 400 V Motor Frequency 50 Hz Motor Current 4.66 A Motor nominal speed 1420 RPM Back EMF at 1000 rpm q-axis Inductance (Lq) d-axis Inductance Sat. (LdSat) 57 V 5 mh 5 mh d-axis Inductance (Lq) 5 mh Motor type = SPM Motor type = IPM q-axis Inductance Sat. (LqSat) 5 mh Current at Min Inductance for d-axis 100 % Current at Min Inductance for q-axis 100 % 4 4 Press OK to start Wizard Press Back to skip it Setup 1 Menu Com. Status Quick Menu Main Menu if OK Start Mode [0] Rotor Detection Position Detection Gain 100 % On Warn. Alarm Back OK Locked Rotor Detection [0] Off Locked Rotor Detection Time[s] 0.10 s Hand On Off Reset Auto On Max Output Frequency 65 Hz Wizard Screen if Back Motor Cable Length 50 m Menu Com. On 0.0 Hz 0.0 kw Setup 1 Warn. Alarm Hand On Back Status Status Screen OK Off Reset Quick Menu Main Menu Auto On The Wizard can always be reentered via the Quick Menu Set Motor Speed low Limit 0000 Hz Set Motor Speed high Limit 0050 Hz Set Ramp 1 ramp-up time 0010 s Set Ramp 1 ramp-down Time 0010 s Motor type = PM motor Current Select T53 Mode [0] Current Set T53 Low Current A Set T53 High Current A Motor type = Asynchronous Active Flying start? [0] Disable Voltage Set T53 low Voltage 0050 V Set T53 high Voltage 0220 V Set Min Reference 0000 Hz Set Max Reference 0050 Hz Select Function of Relay 1 [0] No function Select Function of Relay 2 [0] No function (Do not AMA) Automatic Motor Adaption [0] Off Do AMA... the Wizard starts Auto Motor Adapt OK Press OK AMA running AMA Failed AMA OK AMA Failed Kuva 4.4 Käyttöönottoavustaja avoimen piirin sovelluksia varten MG18AA20 Danfoss A/S 04/2018 Kaikki oikeudet pidätetään. 27

30 Ohjelmointi VLT HVAC Basic Drive FC 101 Käyttöönottoavustaja avoimen piirin sovelluksia varten Parametri Optio Oletus Käyttö Parametri 0-03 Regional Settings [0] Kansainvälinen [1] Pohjois-Amerikka [0] Kansainvälinen 4 Parametri 0-06 GridType [0] V/50 Hz/ITgrid [1] V/50 Hz/Delta [2] V/50 Hz [10] V/50 Hz/ITgrid [11] V/50 Hz/ Delta [12] V/50 Hz [20] V/50 Hz/ITgrid [21] V/50 Hz/ Delta [22] V/50 Hz [30] V/50 Hz/ITgrid [31] V/50 Hz/ Delta [32] V/50 Hz [100] V/60 Hz/ITgrid [101] V/60 Hz/ Delta [102] V/60 Hz [110] V/60 Hz/ITgrid [111] V/60 Hz/ Delta [112] V/60 Hz [120] V/60 Hz/ITgrid [121] V/60 Hz/ Delta [122] V/60 Hz [130] V/60 Hz/ITgrid [131] V/60 Hz/ Delta [132] V/60 Hz Riippuu koosta Valitse uudelleenkäynnistyksen käyttötila kytkettäessä taajuusmuuttajaa uudelleen verkkojännitteeseen tehon pienentämisen jälkeen. 28 Danfoss A/S 04/2018 Kaikki oikeudet pidätetään. MG18AA20

31 Ohjelmointi Käyttöopas Parametri Optio Oletus Käyttö Parametri 1-10 Motor Construction *[0] Asynkron [1] PM, ei avonapa SPM [3] PM, avonapa IPM [0] Asynkron. Parametriarvon muuttaminen saattaa muuttaa seuraavia parametreja: Parametri 1-01 Motor Control Principle. Parametri 1-03 Torque Characteristics. Parametri 1-08 Motor Control Bandwidth. Parametri 1-14 Damping Gain. Parametri 1-15 Low Speed Filter Time Const. Parametri 1-16 High Speed Filter Time Const. Parametri 1-17 Voltage filter time const. Parametri 1-20 Motor Power. Parametri 1-22 Motor Voltage. Parametri 1-23 Motor Frequency. Parametri 1-24 Motor Current. Parametri 1-25 Motor Nominal Speed. Parametri 1-26 Motor Cont. Rated Torque. Parametri 1-30 Stator Resistance (Rs). Parametri 1-33 Stator Leakage Reactance (X1). Parametri 1-35 Main Reactance (Xh). Parametri 1-37 d-axis Inductance (Ld). Parametri 1-38 q-axis Inductance (Lq). Parametri 1-39 Motor Poles. Parametri 1-40 Back EMF at 1000 RPM. Parametri 1-44 d-axis Inductance Sat. (LdSat). Parametri 1-45 q-axis Inductance Sat. (LqSat). Parametri 1-46 Position Detection Gain. Parametri 1-48 Current at Min Inductance for d-axis. Parametri 1-49 Current at Min Inductance for q-axis. Parametri 1-66 Min. Current at Low Speed. Parametri 1-70 Start Mode. Parametri 1-72 Start Function. Parametri 1-73 Flying Start. Parametri 1-80 Function at Stop. Parametri 1-82 Min Speed for Function at Stop [Hz]. Parametri 1-90 Motor Thermal Protection. Parametri 2-00 DC Hold/Motor Preheat Current. Parametri 2-01 DC Brake Current. Parametri 2-02 DC Braking Time. Parametri 2-04 DC Brake Cut In Speed. Parametri 2-10 Brake Function. Parametri 4-14 Motor Speed High Limit [Hz]. Parametri 4-19 Max Output Frequency. Parametri 4-58 Missing Motor Phase Function. Parametri Speed Derate Dead Time Compensation. 4 4 MG18AA20 Danfoss A/S 04/2018 Kaikki oikeudet pidätetään. 29

32 Ohjelmointi VLT HVAC Basic Drive FC 101 Parametri Optio Oletus Käyttö Parametri 1-20 Motor Power 0, kw/0, hv Riippuu koosta Syötä moottorin teho tyyppikilven tiedoista. 4 Parametri 1-22 Motor Voltage V Riippuu koosta Syötä moottorin jännite tyyppikilven tiedoista. Parametri 1-23 Motor Frequency Hz Riippuu koosta Syötä moottorin taajuus tyyppikilven tiedoista. Parametri 1-24 Motor Current 0, ,00 A Riippuu koosta Syötä moottorin virta tyyppikilven tiedoista. Parametri 1-25 Motor Nominal Speed Parametri 1-26 Motor Cont. Rated Torque kierrosta minuutissa (rpm) Riippuu koosta Syötä moottorin nimellisnopeus tyyppikilven tiedoista. 0, ,0 Nm Riippuu koosta Tämä parametri on käytettävissä, kun parametri 1-10 Motor Construction on asetettu valinnoissa, jotka mahdollistavat kestomagneettimoottoritilan. HUOMAUTUS! Tämän parametrin muuttaminen vaikuttaa muiden parametrien asetuksiin. Parametri 1-29 Automatic Motor Katso Ei käyt. AMA:n suorittaminen optimoi moottorin suorituskyvyn. Adaption (AMA) parametri 1-29 Automatic Motor Adaption (AMA). Parametri 1-30 Stator Resistance 0,000 99,990 Ω Riippuu koosta Aseta staattorin resistanssin arvo. (Rs) Parametri 1-37 d-axis Inductance (Ld) 0, ,000 mh Riippuu koosta Syötä d-akselin induktanssin arvo. Arvo löytyy kestomagneettimoottorin tiedoista. Parametri 1-38 q-axis 0, ,000 mh Riippuu koosta Syötä q-akselin induktanssin arvo. Inductance (Lq) Parametri 1-39 Motor Poles Syötä moottorin napojen määrä. Parametri 1-40 Back EMF at 1000 RPM V Riippuu koosta Linjasta linjaan RMS SMV:n palautus -jännite arvolla kierrosta minuutissa (rpm) Parametri 1-42 Motor Cable m 50 m Syötä moottorikaapelin pituus. Length Parametri 1-44 d-axis Inductance Sat. (LdSat) 0, ,000 mh Riippuu koosta Tämä parametri vastaa Ld:n induktanssin saturaatiota. Ihannetapauksessa tämän parametrin arvo on sama kuin parametri 1-37 d-axis Inductance (Ld). Jos taas moottorin toimittaja on antanut induktiokäyrän, tähän on annettava induktioarvo, joka on 200 % nimellisvirrasta. Parametri 1-45 q-axis Inductance Sat. (LqSat) 0, ,000 mh Riippuu koosta Tämä parametri vastaa Lq:n induktanssin saturaatiota. Ihannetapauksessa tämän parametrin arvo on sama kuin parametri 1-38 q-axis Inductance (Lq). Jos taas moottorin toimittaja on antanut induktiokäyrän, tähän on annettava induktioarvo, joka on 200 % nimellisvirrasta. Parametri 1-46 Position Detection Gain % 100% Säätää testipulssin korkeutta asennon tunnistuksen aikana käynnistyksen yhteydessä. Parametri 1-48 Current at Min % 100% Syötä induktanssin saturaatiopiste. Inductance for d-axis Parametri 1-49 Current at Min Inductance for q-axis % 100% Tämä parametri määrittää d- ja q-induktanssiarvojen saturaatiokäyrän. Tämän parametrin välillä % induktanssit approksimoidaan lineaarisesti parametrien parametri 1-37 d-axis Inductance (Ld), parametri 1-38 q-axis Inductance (Lq), parametri 1-44 d-axis Inductance Sat. (LdSat) ja parametri 1-45 q-axis Inductance Sat. (LqSat) vuoksi. Parametri 1-70 Start Mode [0] Roottorin tunnistus [1] Paikoitus [0] Roottorin tunnistus Valitse PM-moottorin käynnistystila. 30 Danfoss A/S 04/2018 Kaikki oikeudet pidätetään. MG18AA20

33 Ohjelmointi Käyttöopas Parametri Optio Oletus Käyttö Parametri 1-73 Flying Start [0] Pois käytöstä [1] Käytössä [0] Pois käytöstä Valitse [1] Käytössä, jos haluat, että taajuusmuuttaja kytkeytyy pyörivään moottoriin syöttöjännitteen katkoksen vuoksi. Valitse [0] Pois käytöstä, ellei toimintoa tarvita. Kun tämän parametrin arvoksi asetetaan [1] Käytössä, parametrilla parametri 1-71 Start Delay ja parametrilla parametri 1-72 Start Function ei ole toimintoa, Parametri 1-73 Flying Start on aktiivinen ainoastaan VVC + - tilassa Parametri 3-02 Minimum Reference Parametri 3-03 Maximum Reference Parametri 3-41 Ramp 1 Ramp Up Time Parametri 3-42 Ramp 1 Ramp Down Time Parametri 4-12 Motor Speed Low Limit [Hz] Parametri 4-14 Motor Speed High Limit [Hz] Parametri 4-19 Max Output Frequency Parametri 5-40 Function Relay Parametri 5-40 Function Relay Parametri 6-10 Terminal 53 Low Voltage Parametri 6-11 Terminal 53 High Voltage Parametri 6-12 Terminal 53 Low Current Parametri 6-13 Terminal 53 High Current Parametri 6-19 Terminal 53 mode Parametri Locked Rotor Protection Parametri Locked Rotor Detection Time [s] Minimiohjearvo on pienin arvo, joka saadaan laskemalla yhteen kaikki ohjearvot Maksimiohjearvo on suurin arvo, joka saadaan laskemalla yhteen kaikki ohjearvot. 0, ,00 s Riippuu koosta Rampin nousuaika nollasta nimellisarvoon parametri 1-23 Motor Frequency, jos asynkroninen moottori on valittuna; Rampin nousuaika nollasta arvoonparametri 1-25 Motor Nominal Speed, jos PMmoottori on valittuna. 0, ,00 s Riippuu koosta Asynkronisille moottoreille rampin laskuaika parametri 1-23 Motor Frequency-nimellisarvosta nollaan. PM-moottoreille rampin laskuaika parametri 1-25 Motor Nominal Speed-nimellisarvosta nollaan. 0,0 400,0 Hz 0 Hz Aseta pienen nopeuden alaraja. 0,0 400,0 Hz 100 Hz Aseta suuren nopeuden yläraja. 0,0 400,0 Hz 100 Hz Syötä maksimilähtötaajuuden arvo. Jos parametri 4-19 Max Output Frequency on alempi kuin parametri 4-14 Motor Speed High Limit [Hz], parametri 4-14 Motor Speed High Limit [Hz] asetetaan automaattisesti samaksi arvoksi kuin parametri 4-19 Max Output Frequency. Katso [9] Hälytys Valitse toiminto lähtöreleen 1 ohjaamiseksi. parametri 5-40 Function Relay. Katso parametri 5-40 Function Relay. [5] Käy Valitse toiminto lähtöreleen 2 ohjaamiseksi. 0,00 10,00 V 0,07 V Syötä jännite, joka vastaa matalaa ohjearvoa. 0,00 10,00 V 10 V Syötä jännite, joka vastaa korkeaa ohjearvoa. 0,00 20,00 ma 4 ma Syötä virta, joka vastaa matalaa ohjearvoa. 0,00 20,00 ma 20 ma Syötä virta, joka vastaa korkeaa ohjearvoa. [0] Virta [1] Jännite Valitse, käytetäänkö liitintä 53 virta- vai jännitetulona. [1] Jännite [0] Ei käytössä [0] Ei käyt. [1] Käytössä 0,05 1 s 0,10 s 4 4 Taulukko 4.4 Käyttöönottoavustaja avoimen piirin sovelluksia varten MG18AA20 Danfoss A/S 04/2018 Kaikki oikeudet pidätetään. 31

34 Ohjelmointi VLT HVAC Basic Drive FC 101 Käyttöönottoavustaja suljetun piirin sovelluksille... the Wizard starts 0-03 Regional Settings [0] Power kw/50 Hz 0-06 Grid Type [0] V/50Hz/Delta 130BC Configuration Mode [3] Closed Loop Motor Current 3.8 A PM motor 1-25 Motor Nominal Speed 3000 RPM 1-10 Motor Type [0] Asynchronous Asynchronous motor 1-20 Motor Power 1.10 kw 1-22 Motor Voltage 400 V 1-26 Motor Cont. Rated Torque 5.4 Nm 1-23 Motor Frequency 50 Hz 1-30 Stator Resistance 0.65 Ohms 1-24 Motor Current A 1-39 Motor Poles Motor nominal speed 1420 RPM 1-40 Back EMF at 1000 RPM 57 V 1-37 d-axis inductance(lq) 5 mh Motor type = IPM 1-38 q-axis inductance(lq) 5 mh 1-44 d-axis Inductance Sat. (LdSat) 5 mh (1-45) q-axis Inductance Sat. (LqSat) 5 mh Motor type = SPM (1-48) Current at Min Inductance for d-axis 100 % (1-70) Start Mode [0] Rotor Detection 1-49 Current at Min Inductance for q-axis 100 % 1-46 Position Detection Gain 100 % Locked Rotor Detection [0] Off Locked Rotor Detection Time[s] 0.10s 4-19 Max Ouput Frequency 0065 Hz 1-42 Motor Cable Length 50 m 4-12 Motor speed low limit 0016 Hz 4-13 Motor speed high limit 0050 Hz 3-41 Ramp 1 ramp-up time 0010 s 3-42 Ramp1 ramp-down time 0010 s Motor type = PM motor Motor type = Asynchronous 1-73 Flying Start [0] No Feedback 1 source [1] Analog input Reference Source 2 [0] No Operation This dialog is forced to be set to [1] Analog input Min Reference Max Reference Preset reference [0] 0.00 % Current 6-29 Terminal 54 Mode [1] Voltage Voltage 6-22 T54 Low Current A 6-24 T54 low Feedback 0016 Hz 6-23 T54 high Current A 6-25 T54 high Feedback 0050 Hz 6-26 T54 Filter time const s PI Normal/Inverse Control [0] Normal PI Normal/Inverse Control 0050 Hz PI Proportional Gain PI integral time s 6-20 T54 low Voltage 0050 V 6-24 T54 low Feedback 0016 Hz 6-21 T54 high Voltage 0220 V 6-25 T54 high Feedback 0050 Hz 1-29 Automatic Motor Adaption [0] Off Kuva 4.5 Käyttöönottoavustaja suljetun piirin sovelluksille... the Wizard starts 32 Danfoss A/S 04/2018 Kaikki oikeudet pidätetään. MG18AA20
