1 BB standard drive CS550-sarjan taajuusmuuttajat, 0, kw Tuoteluettelo PROFIILI TEOLLISUUDEN TOIMILT TUOTTEET SOVELLUKSET SINTUNTEMUS KUMPPNIT PLVELUT

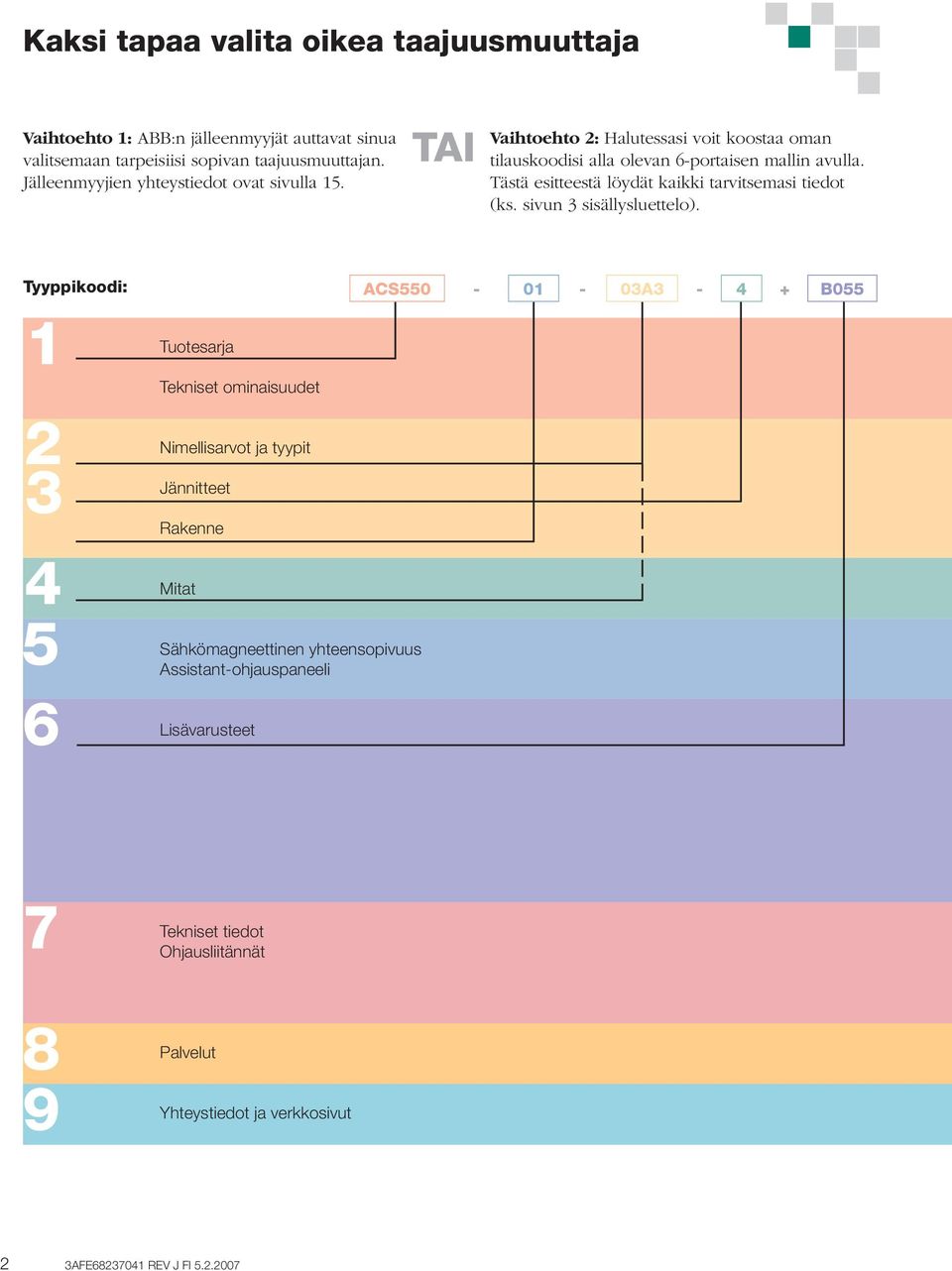

2 Kaksi tapaa valita oikea taajuusmuuttaja Vaihtoehto 1: BB:n jälleenmyyjät auttavat sinua valitsemaan tarpeisiisi sopivan taajuusmuuttajan. Jälleenmyyjien yhteystiedot ovat sivulla 15. TI Vaihtoehto 2: Halutessasi voit koostaa oman tilauskoodisi alla olevan 6-portaisen mallin avulla. Tästä esitteestä löydät kaikki tarvitsemasi tiedot (ks. sivun 3 sisällysluettelo). Tyyppikoodi: Tuotesarja Tekniset ominaisuudet Nimellisarvot ja tyypit Jännitteet CS B Rakenne Mitat Sähkömagneettinen yhteensopivuus ssistant-ohjauspaneeli Lisävarusteet Tekniset tiedot Ohjausliitännät Palvelut Yhteystiedot ja verkkosivut 2 3FE REV J FI

3 Sisällysluettelo BB standard drive -taajuusmuuttajat, CS550-sarja BB standard drive -taajuusmuuttajat...4 Ominaisuudet...4 Tekniset ominaisuudet...5 Nimellisarvot, tyypit, jännitteet ja rakenne...6 Mitat...7 Sähkömagneettinen yhteensopivuus...7 ssistant-ohjauspaneeli...8 Lisävarusteet...8 Lisävarusteiden valitseminen...8 Basic-ohjauspaneeli...8 Relelähtölaajennusmoduuli...9 Pikaliitäntäinen kenttäväylämoduuli...9 FlashDrop-työkalu...10 DriveWindow Light 2 -ohjelma...10 Jarruyksiköt ja jarrukatkojat...11 Lähtökuristimet...11 Tekniset tiedot...12 Jäähdytys...12 Sulakkeet...12 Ohjausliitännät...13 Palvelut FE REV J FI

4 BB standard drive -taajuusmuuttajat CS B055 BB standard drive -taajuusmuuttajat BB standard drive -taajuusmuuttajien hankinta käy helposti BB:n laajan jälleenmyyjäverkon kautta. Laitteet on nopea asentaa ja konfiguroida ja niiden käyttäminen on helppoa. BB standard drive -taajuusmuuttajien avulla saavutettavat ajansäästöt ovat siis merkittävät. CS550-sarjan taajuusmuuttajissa on valmiit liitännät erilaisia kenttäväylämoduuleja varten. Saatavissa on useita ohjelmistotyökaluja, jotka helpottavat mitoitusta, käyttöönottoa ja huoltoa. Tyypilliset sovellukset BB standard drive -taajuusmuuttajia voidaan käyttää monilla eri teollisuudenaloilla. Tyypillisiä sovelluksia ovat pumppu-, puhallin- ja vakiomomenttikäytöt, kuten kuljettimet. CS550-sarjan taajuusmuuttaja on suositeltava valinta, mikäli vaatimuksina ovat helppo asennettavuus ja käynnistys sekä vaivaton käyttö, eikä sovelluksessa tarvita räätälöinti tai erikoisosaamista. Erikoisominaisuudet FlashDrop-työkalu Vaivaton käyttö ssistant-ohjauspaneelin avulla Mukautuva kuristin yliaaltojen vähentämiseksi Vektorisäätö Lakatut kortit vaativiin ympäristöihin Sisäänrakennettu C2-kategorian EMC-suodin (1. käyttöympäristö) vakiona Joustavat kenttäväyläliitännät, joissa on sisäänrakennettu Modbus-protokolla ja useita taajuusmuuttajan sisään asennettavia kenttäväyläsovittimia UL-, cul-, CE-, C-Tick- ja GOST R -hyväksynnät RoHS-yhteensopiva *) Ominaisuus Edut Hyödyt FlashDrop-työkalu Nopeuttaa ja helpottaa taajuusmuuttajan asennusta ja käyttöönottoa Patentoitu, nopea, turvallinen ja ongelmaton parametrointi ilman sähköä ssistant- Kaksi valintanäppäintä, joiden toiminta riippuu paneelin tilasta Helppo asennus ohjauspaneeli Sisäänrakennettu Help-painike Nopea käyttöönotto Reaaliaikainen kello, jonka avulla voidaan jäljittää vikoja ja asettaa parametrit aktivoitumaan tiettyinä aikoina Nopea vianmääritys Muutettujen parametrien valikko Nopea pääsy viimeisimpiin parametrimuutoksiin Käyttöönotto- PID-säädin, reaaliaikainen kello, sarjaliikenneassistentti, taajuusmuuttajan Parametrien helppo asettaminen assistentit optimoija, käyttöönottoassistentti Kunnossapitoassistentti Valvoo energiankulutusta (kwh), käyttötunteja tai moottorin pyörimistä Taajuusmuuttajan, moottorin tai sovelluksen ennalta ehkäisevä huolto Intuitiiviset ominaisuudet Melun optimointi: Nostaa taajuusmuuttajan kytkentätaajuutta, kun taajuusmuuttajan Moottorin melun huomattava väheneminen lämpötila laskee Säädettävä jäähdytyspuhallin: taajuusmuuttajaa jäähdytetään vain tarvittaessa Vaihtosuuntaajan melun väheneminen ja energia-hyötysuhteen parantuminen Kuristin Patentoitu mukautuva kuristin, jonka ansiosta induktanssi sopeutuu kuorman mukaan ja vähentää yliaaltoja. Harmonisen kokonaissärön (THD) häiriöiden väheneminen jopa 25 %:a Vektorisäätö Moottorin entistä parempi säätötarkkuus Mahdollistaa käytön sovelluksissa, joissa vaaditaan tarkempaa säätöä Sisäänrakennettu C2-kategorian (1. käyttöympäristö) ja C3-kategorian (2. käyttöympäristö) Ylimääräistä ulkoista suodinta ei tarvita EMC-suodin RFI-suotimet vakiona Kenttäväylä Sisäänrakennettu Modbus, joka käyttää RS 485 -liitäntää lhaiseat kustannukset Jarrukatkoja Sisäänrakennettuna 11 kw:iin asti lhaiseat kustannukset Liitettävyys Helppo asennus: Lyhyempi asennusaika Helppo kaapelointi Varmat kaapeliliitännät Helppo liittää ulkoisiin automaatiojärjestelmiin monipuolisten ohjaus- ja kenttäväyläliitäntöjen ansiosta sennuspohja Toimitetaan erikseen laitteen mukana sennusruuvien reiät on helppo ja nopea merkitä asennuspintaan RoHS-yhteensopiva*) CS550-sarjan taajuusmuuttajat noudattavat EU:n RoHS 2002/95/CE -direktiiviä, joka rajoittaa vaarallisten aineiden käyttöä. Ympäristöystävällinen tuote *) Tarkista saatavuus BB:n paikalliselta edustajalta. 4 3FE REV J FI

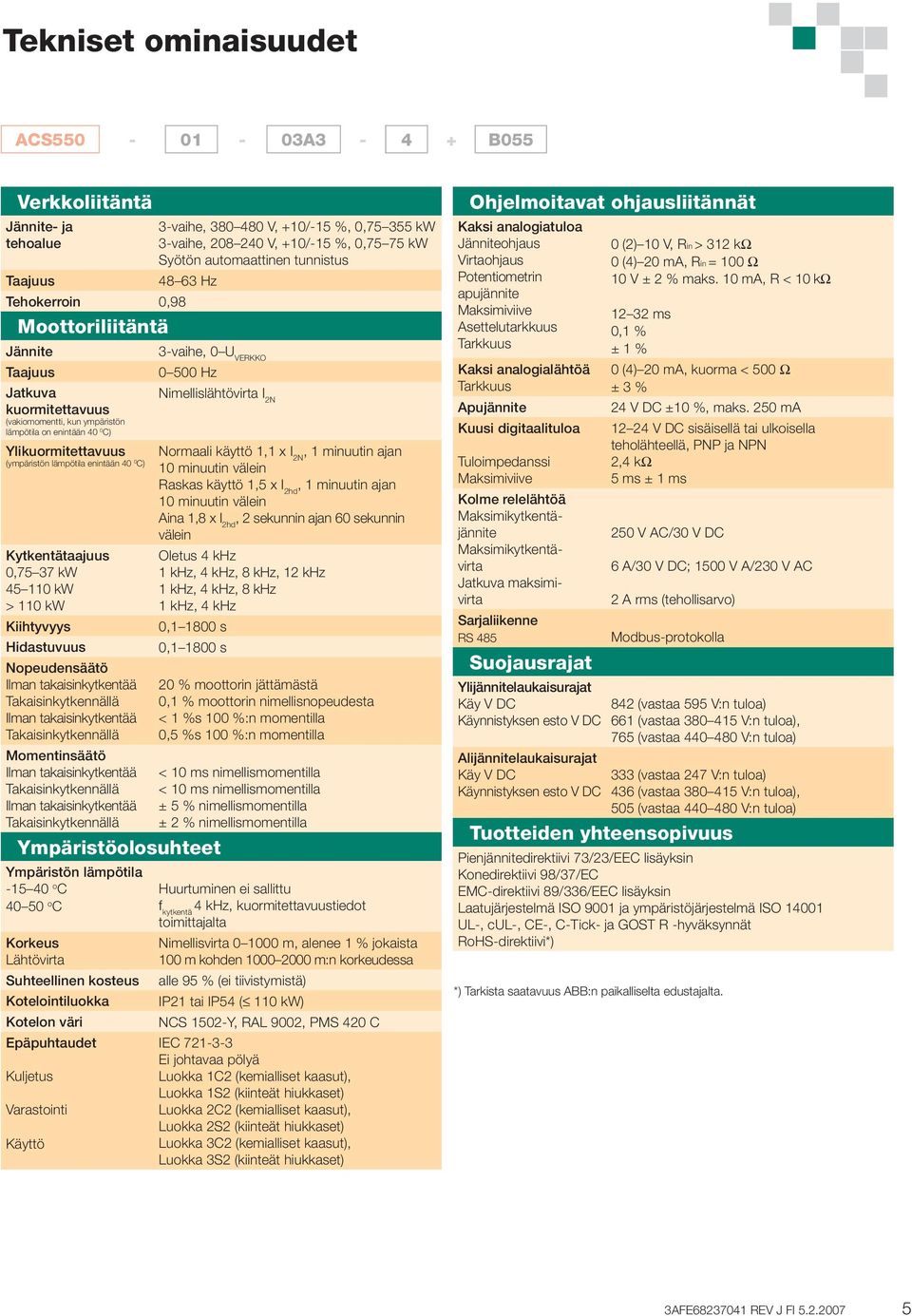

5 Tekniset ominaisuudet CS B055 Verkkoliitäntä Jännite- ja tehoalue Taajuus Tehokerroin 0,98 Moottoriliitäntä Jännite Taajuus Jatkuva kuormitettavuus (vakiomomentti, kun ympäristön lämpötila on enintään 40 0 C) Ylikuormitettavuus (ympäristön lämpötila enintään 40 0 C) Kytkentätaajuus 0,75 37 kw kw > 110 kw Kiihtyvyys Hidastuvuus Nopeudensäätö Ilman takaisinkytkentää Takaisinkytkennällä Ilman takaisinkytkentää Takaisinkytkennällä 3-vaihe, V, +10/-15 %, 0, kw 3-vaihe, V, +10/-15 %, 0,75 75 kw Syötön automaattinen tunnistus Hz 3-vaihe, 0 U VERKKO Hz Nimellislähtövirta I 2N Normaali käyttö 1,1 x I 2N, 1 minuutin ajan 10 minuutin välein Raskas käyttö 1,5 x I 2hd, 1 minuutin ajan 10 minuutin välein ina 1,8 x I 2hd, 2 sekunnin ajan 60 sekunnin välein Oletus 4 khz 1 khz, 4 khz, 8 khz, 12 khz 1 khz, 4 khz, 8 khz 1 khz, 4 khz 0, s 0, s 20 % moottorin jättämästä 0,1 % moottorin nimellisnopeudesta < 1 %s 100 %:n momentilla 0,5 %s 100 %:n momentilla Momentinsäätö Ilman takaisinkytkentää < 10 ms nimellismomentilla Takaisinkytkennällä < 10 ms nimellismomentilla Ilman takaisinkytkentää ± 5 % nimellismomentilla Takaisinkytkennällä ± 2 % nimellismomentilla Ympäristöolosuhteet Ympäristön lämpötila o C o C Korkeus Lähtövirta Suhteellinen kosteus Kotelointiluokka Kotelon väri Epäpuhtaudet Kuljetus Varastointi Käyttö Huurtuminen ei sallittu f kytkentä 4 khz, kuormitettavuustiedot toimittajalta Nimellisvirta m, alenee 1 % jokaista 100 m kohden m:n korkeudessa alle 95 % (ei tiivistymistä) IP21 tai IP54 ( 110 kw) NCS 1502-Y, RL 9002, PMS 420 C IEC Ei johtavaa pölyä Luokka 1C2 (kemialliset kaasut), Luokka 1S2 (kiinteät hiukkaset) Luokka 2C2 (kemialliset kaasut), Luokka 2S2 (kiinteät hiukkaset) Luokka 3C2 (kemialliset kaasut), Luokka 3S2 (kiinteät hiukkaset) Ohjelmoitavat ohjausliitännät Kaksi analogiatuloa Jänniteohjaus Virtaohjaus Potentiometrin apujännite Maksimiviive settelutarkkuus Tarkkuus Kaksi analogialähtöä Tarkkuus pujännite Kuusi digitaalituloa Tuloimpedanssi Maksimiviive Kolme relelähtöä Maksimikytkentäjännite Maksimikytkentävirta Jatkuva maksimivirta Sarjaliikenne RS 485 Suojausrajat Ylijännitelaukaisurajat Käy V DC Käynnistyksen esto V DC lijännitelaukaisurajat Käy V DC Käynnistyksen esto V DC 0 (2) 10 V, Rin > 312 kω 0 (4) 20 m, Rin = 100 Ω 10 V ± 2 % maks. 10 m, R < 10 kω ms 0,1 % ± 1 % 0 (4) 20 m, kuorma < 500 Ω ± 3 % 24 V DC ±10 %, maks. 250 m V DC sisäisellä tai ulkoisella teholähteellä, PNP ja NPN 2,4 kω 5 ms ± 1 ms 250 V C/30 V DC 6 /30 V DC; 1500 V /230 V C 2 rms (tehollisarvo) Modbus-protokolla 842 (vastaa 595 V:n tuloa) 661 (vastaa V:n tuloa), 765 (vastaa V:n tuloa) 333 (vastaa 247 V:n tuloa) 436 (vastaa V:n tuloa), 505 (vastaa V:n tuloa) Tuotteiden yhteensopivuus Pienjännitedirektiivi 73/23/EEC lisäyksin Konedirektiivi 98/37/EC EMC-direktiivi 89/336/EEC lisäyksin Laatujärjestelmä ISO 9001 ja ympäristöjärjestelmä ISO UL-, cul-, CE-, C-Tick- ja GOST R -hyväksynnät RoHS-direktiivi*) *) Tarkista saatavuus BB:n paikalliselta edustajalta. 3FE REV J FI

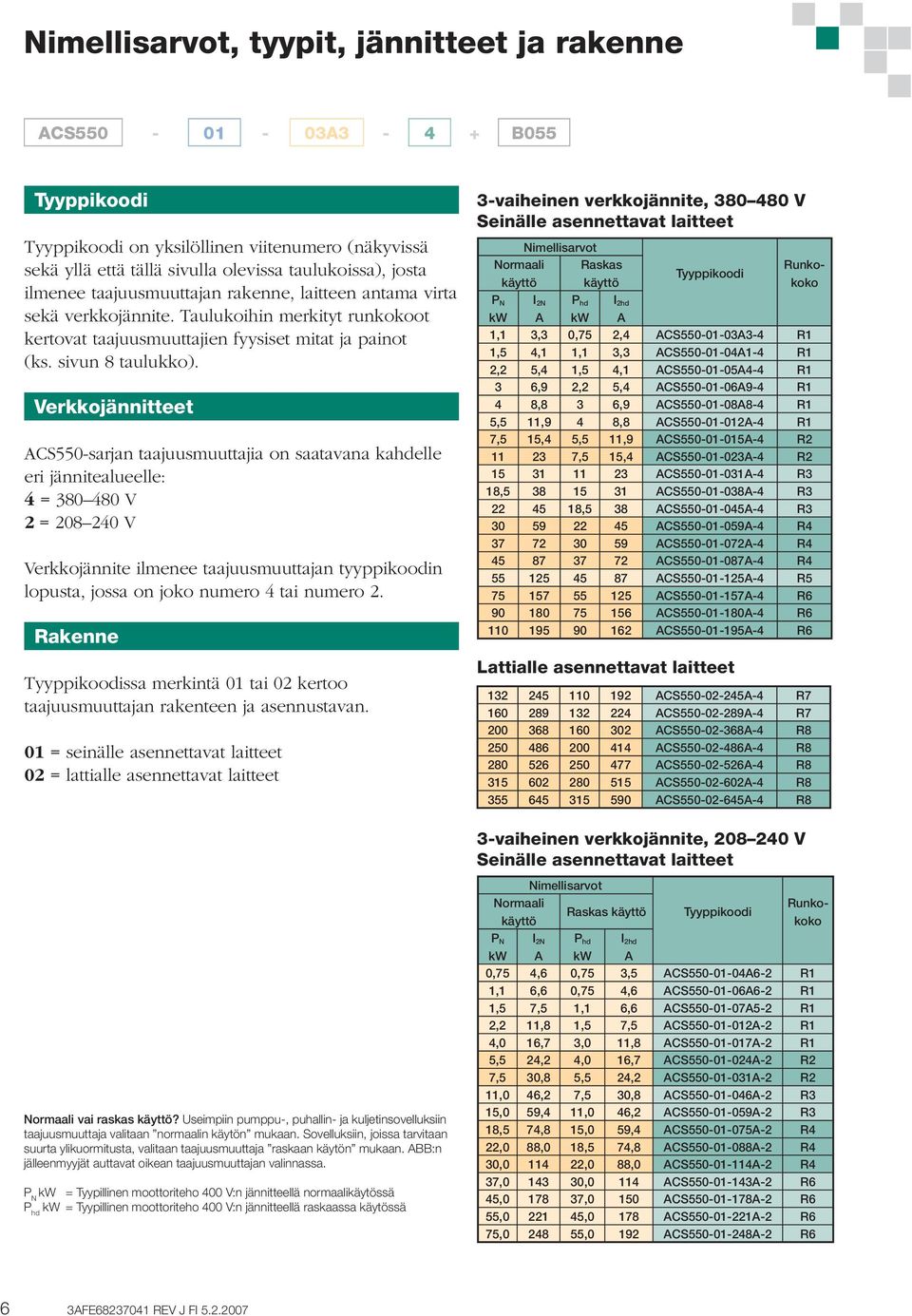

6 Nimellisarvot, tyypit, jännitteet ja rakenne CS B055 Tyyppikoodi Tyyppikoodi on yksilöllinen viitenumero (näkyvissä sekä yllä että tällä sivulla olevissa taulukoissa), josta ilmenee taajuusmuuttajan rakenne, laitteen antama virta sekä verkkojännite. Taulukoihin merkityt runkokoot kertovat taajuusmuuttajien fyysiset mitat ja painot (ks. sivun 8 taulukko). Verkkojännitteet CS550-sarjan taajuusmuuttajia on saatavana kahdelle eri jännitealueelle: 4 = V 2 = V Verkkojännite ilmenee taajuusmuuttajan tyyppikoodin lopusta, jossa on joko numero 4 tai numero 2. Rakenne Tyyppikoodissa merkintä 01 tai 02 kertoo taajuusmuuttajan rakenteen ja asennustavan. 01 = seinälle asennettavat laitteet 02 = lattialle asennettavat laitteet 3-vaiheinen verkkojännite, V Seinälle asennettavat laitteet Normaali käyttö P N kw Nimellisarvot I 2N P hd kw Raskas käyttö I 2hd Tyyppikoodi Lattialle asennettavat laitteet 1,1 3,3 0,75 2,4 CS R1 1,5 4,1 1,1 3,3 CS R1 2,2 5,4 1,5 4,1 CS R1 3 6,9 2,2 5,4 CS R1 4 8,8 3 6,9 CS R1 5,5 11,9 4 8,8 CS R1 7,5 15,4 5,5 11,9 CS R ,5 15,4 CS R CS R3 18, CS R ,5 38 CS R CS R CS R CS R CS R CS R CS R CS R CS R CS R CS R CS R CS R CS R CS R8 3-vaiheinen verkkojännite, V Seinälle asennettavat laitteet Nimellisarvot Normaali Raskas käyttö käyttö Tyyppikoodi Runkokoko Runkokoko Normaali vai raskas käyttö? Useimpiin pumppu-, puhallin- ja kuljetinsovelluksiin taajuusmuuttaja valitaan normaalin käytön mukaan. Sovelluksiin, joissa tarvitaan suurta ylikuormitusta, valitaan taajuusmuuttaja raskaan käytön mukaan. BB:n jälleenmyyjät auttavat oikean taajuusmuuttajan valinnassa. P N kw = Tyypillinen moottoriteho 400 V:n jännitteellä normaalikäytössä P hd kw = Tyypillinen moottoriteho 400 V:n jännitteellä raskaassa käytössä P N kw I 2N P hd kw I 2hd 0,75 4,6 0,75 3,5 CS R1 1,1 6,6 0,75 4,6 CS R1 1,5 7,5 1,1 6,6 CS R1 2,2 11,8 1,5 7,5 CS R1 4,0 16,7 3,0 11,8 CS R1 5,5 24,2 4,0 16,7 CS R2 7,5 30,8 5,5 24,2 CS R2 11,0 46,2 7,5 30,8 CS R3 15,0 59,4 11,0 46,2 CS R3 18,5 74,8 15,0 59,4 CS R4 22,0 88,0 18,5 74,8 CS R4 30, ,0 88,0 CS R4 37, ,0 114 CS R6 45, ,0 150 CS R6 55, ,0 178 CS R6 75, ,0 192 CS R6 6 3FE REV J FI

7 Mitat CS B055 Seinälle asennettavat laitteet K2 K1 Lattialle asennettavat laitteet K1 Seinälle asennettavat laitteet Runkorunko K1 Mitat ja painot IP21 / UL tyyppi 1 IP54 / UL tyyppi 12 K2 L S Paino kg K L S Paino kg R , ,2 R ,2 R ,5 R ,5 R ,5 R Lattialle asennettavat laitteet R e/s 250 *) 520 *) 115 R e/s 347 *) 617 *) 230 S *) Sivuttain-asennuksessa leveys- ja syvyysmitat ovat päinvastaiset. L e/s = ei saatavana K1 = Korkeus kytkentäkotelon kanssa S K2 = Korkeus ilman kytkentäkoteloa L = Leveys S = Syvyys L Sähkömagneettinen yhteensopivuus EMC-tuotestandardi (SFS-EN muutos 11(2000)) kattaa erityiset Euroopan unionin taajuusmuuttajille (jotka on testattu moottorin ja kaapelin kanssa) asettamat EMC-vaatimukset. Tuotestandardin uutta versiota (2004) voidaan soveltaa jo nyt, mutta viimeistään sitä on sovellettava lähtien. EMC-standardit kuten SFS-EN ja SFS-EN /4 koskevat teollisuudessa ja kotitalouksissa käytettäviä laitteita ja järjestelmiä, niihin sisältyvät taajuusmuuttajakomponentit mukaan lukien. EMC (standardin SFS-EN mukaan) 1. käyttöympäristö, rajoitettu jakelu R3- ja R4-runkokokojen laitteille, joissa on 75 metrin pituiset moottorikaapelit sekä R1-, R2-, R5- ja R6-runkokokojen laitteille, joissa on 100 metrin pituiset moottori kaapelit vakiona. 2. käyttöympäristö, rajoittamaton jakelu R1 R4-runko kokojen laitteille, joissa on 300 metrin pituiset moottorikaapelit sekä R5 R8-runkokokojen laitteille, joissa on 100 metrin pituiset moottorikaapelit vakiona. Nämä kaapeleiden pituudet ovat vain EMC-tarkoituksiin. Kaapelien käyttöpituudet on annettu lähtökuristimien valintataulukossa sivulla 11. Pitempiä moottorikaapeleita varten on erikseen saatavana ulkoisia EMC-suotimia. SFS-EN standardin vaatimukset täyttävät taajuusmuuttajat täyttävät automaattisesti myös standardeissa SFS-EN ja SFS-EN /4 mainitut vaatimukset - mutta ei välttämättä päinvastoin. Standardeissa SFS-EN ja SFS-EN /4 ei määritellä kaapelin pituutta eikä edellytetä moottorin kytkemistä kuormana. CS550-sarjan taajuusmuuttajien aiheuttamat EMC-häiriöt alittavat EMC-standardissa määritellyt päästörajat (ks. alla oleva taulukko). EMC-standardit SFS-EN /11 (2000), tuotestandardi 1. käyttöympäristö, rajoittamaton jakelu 1. käyttöympäristö, rajoitettu jakelu 2. käyttöympäristö, rajoittamaton jakelu 2. käyttöympäristö, rajoitettu jakelu SFS-EN (2004), tuotestandardi SFS-EN 55011, tuoteperhestandardi teollisuuden, tieteen ja lääketieteen laitteille (ISM) Kategoria C1 Ryhmä 1 Luokka B Kategoria C2 Ryhmä 1 Luokka Kategoria C3 Ryhmä 2 Luokka Kategoria C4 Ei sovellettavissa 3FE REV J FI

8 ssistant-ohjauspaneeli CS B055 Taajuusmuuttajan mukana toimitettavan ssistantohjauspaneelin avulla ohjelmointi on helppoa. Paneelissa on monikielinen alfanumeerinen näyttö (EN, D, DE, ES, FI, FR, IT, NL, PT, SE, US) tai koodilla +J416 tilattaessa vaihtoehtoiset kielet (EN, DE, CZ, HU, PT, RU, TR). Ohjauspaneeli sisältää useita ohjattuja toimintoja (nk. assistentti-toimintoja), ja siinä on sisäänrakennettu, käyttäjää opastaja help-toiminto. Paneelissa on myös reaaliaikainen kello, joka helpottaa vianetsintää, ja jonka avulla taajuusmuuttaja voidaan esimerkiksi käynnistää ja pysäyttää. Ohjauspaneelin avulla voidaan myös kopioida parametrejä taajuusmuuttajasta toiseen tai ottaa parametreistä varmuuskopiot. Isokokoinen, graafinen näyttö ja valintanäppäimet helpottavat paneelin käyttöä. Lisävarusteet Ohjausliitännät CS B055 Ohjauspaneelin asennussarja Ohjauspaneeli voidaan kiinnittää kaapin oveen asennussarjan avulla. Sarja sisältää kolmen metrin pituisen välikaapelin, tiivisteen, asennusruuvit ja asennuspohjan. Ohjauspaneelin suojausluokat ovat IP21, IP54 ja IP66 - edellyttäen, että paneelin asennus on asianmukaisesti suoritettu. Lisävarusteiden valitseminen CS550-sarjan taajuusmuuttajiin on saatavana viereisessä taulukossa mainitut lisävarusteet. Useiilla lisävarusteilla on nelimerkkinen tunnus, joka myös ilmenee taulukosta. Tarvittavan lisälaitteen tunnus merkitään taajuusmuuttajan tyyppikoodin viimeisten merkkien (+B055) tilalle. Mahdollisesti tilattavat ulkoiset lisävarusteet on merkittävä erillisille tilausriveille ja niille on pyydettävä oma materiaali- tai tyyppikoodi. Saatavana olevat lisävarusteet Suojausluokat: B055 IP54 Ohjauspaneelit: 0J400 Mikäli ohjauspaneeli on tarpeeton J404 Basic-ohjauspaneeli CS-CP-C - 1) Ohjauspaneelin asennussarja CS/H-CP-EXT - 1) Ohjauspaneelin asennussarja IP66 CS/H-CP-EXT-IP66 Ohjausliitännät 2) : L511 Relelähtölaajennus OREL-01 Moottorin ohjaus 2) : Nopeuden takaisinkytkentä OTC-01-1) (inkrementtianturi) Kenttäväyläsovittimet 3) : K451 DeviceNet RDN-01 K452 LonWorks RLON-01 K454 PROFIBUS-DP RPB-01-1) CNOpen RCN-01-1) - 1) ControlNet Ethernet RCN-01 RET-01 Ulkoiset lisävarusteet: - 1) - 1) FlashDrop DriveWindow Light 2 MFDT-01 DriveWindow Light 2 1) Tilattava erillisellä materiaalikoodinumerolla. 2) Yksi paikka releelle tai anturille. 3) Yksi paikka kenttäväyläsovittimelle. Sisäänrakennettu Modbus-protokolla vakiona. Basic-ohjauspaneeli Basic-ohjauspaneelissa on yksirivinen numeronäyttö. Paneelin avulla voidaan ohjata taajuusmuuttajaa, asettaa parametrien arvoja sekä kopioida parametrejä taajuusmuuttajasta toiseen. 8 3FE REV J FI

9 Lisävarusteet Pikaliitäntäiset lisävarusteet CS B055 FlashDrop-työkalu CS550-sarjan taajuusmuuttajissa on valmiina liitäntä FlashDrop-työkalua varten. FlashDrop on kädessä pidettävä laite, jonka avulla parametrien valinta ja niiden arvojen asetus sujuu nopeasti ja helposti - ilman että taajuusmuuttajan tarvitsee olla kytketty sähköverkkoon. Työkalua voidaan käyttää myös parametrien piilottamiseen työkoneen suojaamiseksi. Lisätietoja FlashDrop-työkalusta on tämän esitteen sivulla 10. Relelähtölaajennusmoduuli nalogiatulot ja -lähdöt Digitaalitulot Tämä pikaliitäntäinen lisävaruste sisältää kolme ylimääräistä relelähtöä. Relelähtöjen avulla voidaan ohjata esimerkiksi pumppuja tai puhaltimia, tai käyttää niitä erilaisten valvontatoimintojen suorittamiseen. Kaikki releet on mahdollista ohjelmoida päälle tai pois ssistant-ohjauspaneelissa olevan kellon avulla. Järjestelmän ulkoisia komponentteja voidaan ohjata myös kenttäväylän kautta. Pulssianturimoduuli BB standard drive -taajuusmuuttajiin on saatavissa pulssianturimoduuli, joka mahdollistaa nopeuden takaisinkytkennän. Takaisinkytkennän ansiosta moottoria voidaan säätää tarkein, mikä on edellytys monissa sovelluksissa. Pikaliitäntäinen kenttäväylämoduuli Pikaliitäntäisten kenttäväylämoduulien avulla taajuusmuuttajat ovat liitettävissä kaikkiin yleisimpiin automaatiojärjestelmiin. Yksinkertaisen kierretyn parikaapelin käyttö vähentää kaapelointitarvetta, mikä puolestaan pienentää kustannuksia ja parantaa luotettavuutta. CS550-sarjan taajuusmuuttajiin on saatavissa seuraavat kenttäväyläsovittimet: DeviceNet LONWORKS PROFIBUS DP CNopen ControlNet Ethernet Tyyppikoodit sivulla 8 Relelähdöt Sisäänrakennettu Modbus-protokolla, joka käyttää RS 485 -liitäntää 3FE REV J FI

10 Lisävarusteet Ulkoiset lisävarusteet FlashDrop-työkalu FlashDrop on pieni ja tehokas työkalu, jonka avulla parametrien valinta ja niiden arvojen asettaminen sujuu helposti ja nopeasti. Valitut parametrit voidaan piilottaa työkoneen suojaamiseksi, jolloin näkyviin jäävät vain sovelluksessa tarvittavat parametrit. Työkalun avulla parametreja voidaan kopioida taajuusmuuttajasta toiseen tai PC:n ja taajuusmuuttajan välillä. Kaikki tämä voidaan tehdä ennen jännitteen kytkemistä taajuusmuuttajaan. Kaikki seinälle asennettavat CS laitteet on varustettu FlashDrop-liitännällä. DrivePM-ohjelma DrivePM (Drive Parameter Manager) on ohjelmatyökalu, jonka avulla voidaan luoda, muokata ja kopioida parametrisarjoja FlashDrop-työkaluun. Kukin parametri tai parametriryhmä voidaan piilottaa, jolloin taajuusmuuttajan käyttäjä ei näe niitä. DrivePM-ohjelman vaatimukset Windows 2000/XP Vapaa PC:n sarjaportti FlashDrop-pakettiin sisältyy FlashDrop-työkalu DrivePM-ohjelma CD-ROM-levyllä Käyttöopas pdf-muodossa CD-ROM-levyllä OPC-02-kaapeli PC:n ja FlashDrop-työkalun kytkemiseksi kun laturi DriveWindow Light 2 -ohjelma Drive Window Light 2 -ohjelma on helppokäyttöinen CS550-sarjan taajuusmuuttajien käyttöönotto- ja ylläpitotyökalu. Ohjelman avulla tarvittavat parametriasetukset voidaan tehdä toimistossa tietokoneella ennen varsinaista, paikan päällä tapahtuvaa käyttöönottoa. Parametriselaimen avulla voidaan katsoa, muokata ja tallentaa parametreja. Parametrien vertailutoiminto mahdollistaa taajuus muuttajan ja tiedoston parametriarvojen vertailun. Käyttäjä voi myös luoda omia parametrisarjoja. Lisäksi DriveWindow Light -ohjelman avulla voidaan ohjata taajuusmuuttajaa. Ohjelma valvoo jopa neljää signaalia samanaikaisesti sekä graafisessa muodossa että numeroina. Valvonta voidaan pysäyttää valitulta tasolta millä tahansa tarkoitukseen asetetulla signaalilla. Start-up wizard -työkalut Start-up wizard -työkalujen ansiosta parametrien asettaminen on vaivatonta. Käynnistä wizard-työkalu, valitse sopiva ohjattu toiminto (assistentti), esim. analogialähtöjen asettamiseksi, ja kaikki toimintoon liittyvät parametrit näkyvät näytöllä ohjekuvien kera. Tärkeiät ominaisuudet Parametrien muokkaus, tallennus ja kopiointi Signaalien valvonta graafisessa muodossa ja numeroina Taajuusmuuttajan ohjaus Start-up wizard -työkalut DriveWindow Light -ohjelman vaatimukset Windows NT/2000/XP Vapaa PC:n sarjaportti Taajuusmuuttajassa vapaa ohjauspaneelin liitin 10 3FE REV J FI

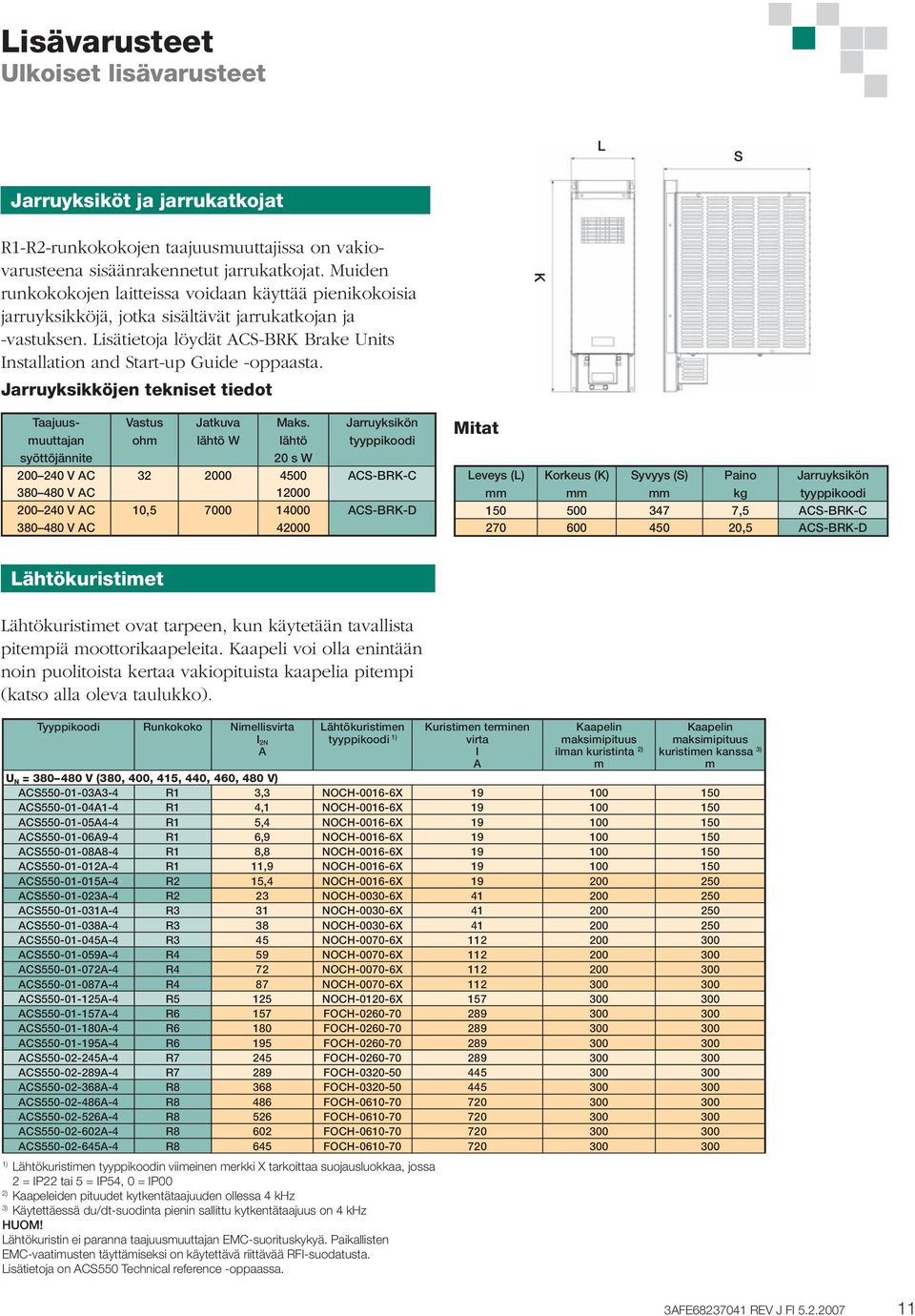

11 Lisävarusteet Ulkoiset lisävarusteet L S Jarruyksiköt ja jarrukatkojat R1-R2-runkokokojen taajuusmuuttajissa on vakiovarusteena sisäänrakennetut jarrukatkojat. Muiden runkokokojen laitteissa voidaan käyttää pienikokoisia jarruyksikköjä, jotka sisältävät jarrukatkojan ja -vastuksen. Lisätietoja löydät CS-BRK Brake Units Installation and Start-up Guide -oppaasta. Jarruyksikköjen tekniset tiedot Taajuusmuuttajan syöttöjännite Vastus ohm Jatkuva lähtö W Maks. lähtö 20 s W Jarruyksikön tyyppikoodi V C CS-BRK-C V C V C 10, CS-BRK-D V C Mitat Leveys (L) K Korkeus (K) Syvyys (S) Paino kg Jarruyksikön tyyppikoodi ,5 CS-BRK-C ,5 CS-BRK-D Lähtökuristimet Lähtökuristimet ovat tarpeen, kun käytetään tavallista pitempiä moottorikaapeleita. Kaapeli voi olla enintään noin puolitoista kertaa vakiopituista kaapelia pitempi (katso alla oleva taulukko). Tyyppikoodi Runkokoko Nimellisvirta I 2N Lähtökuristimen tyyppikoodi 1) Kuristimen terminen virta I Kaapelin maksimipituus ilman kuristinta 2) m Kaapelin maksimipituus kuristimen kanssa 3) m U N = V (380, 400, 415, 440, 460, 480 V) CS R1 3,3 NOCH X CS R1 4,1 NOCH X CS R1 5,4 NOCH X CS R1 6,9 NOCH X CS R1 8,8 NOCH X CS R1 11,9 NOCH X CS R2 15,4 NOCH X CS R2 23 NOCH X CS R3 31 NOCH X CS R3 38 NOCH X CS R3 45 NOCH X CS R4 59 NOCH X CS R4 72 NOCH X CS R4 87 NOCH X CS R5 125 NOCH X CS R6 157 FOCH CS R6 180 FOCH CS R6 195 FOCH CS R7 245 FOCH CS R7 289 FOCH CS R8 368 FOCH CS R8 486 FOCH CS R8 526 FOCH CS R8 602 FOCH CS R8 645 FOCH ) Lähtökuristimen tyyppikoodin viimeinen merkki X tarkoittaa suojausluokkaa, jossa 2 = IP22 tai 5 = IP54, 0 = IP00 2) Kaapeleiden pituudet kytkentätaajuuden ollessa 4 khz 3) Käytettäessä du/dt-suodinta pienin sallittu kytkentätaajuus on 4 khz HUOM! Lähtökuristin ei paranna taajuusmuuttajan EMC-suorituskykyä. Paikallisten EMC-vaatimusten täyttämiseksi on käytettävä riittävää RFI-suodatusta. Lisätietoja on CS550 Technical reference -oppaassa. 3FE REV J FI

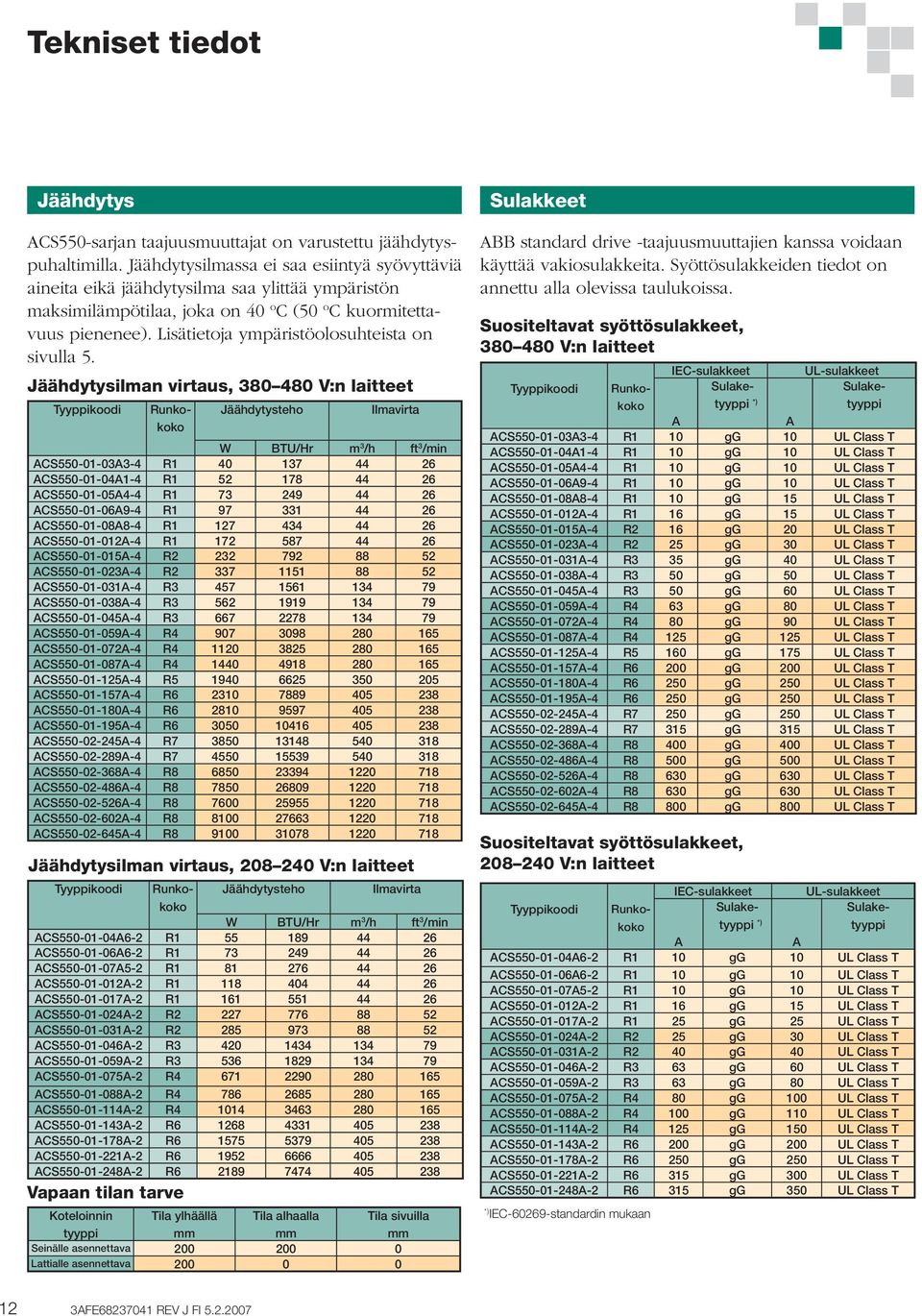

12 Tekniset tiedot Jäähdytys CS550-sarjan taajuusmuuttajat on varustettu jäähdytyspuhaltimilla. Jäähdytysilmassa ei saa esiintyä syövyttäviä aineita eikä jäähdytysilma saa ylittää ympäristön maksimi lämpö tilaa, joka on 40 o C (50 o C kuormitettavuus pienenee). Lisätietoja ympäristöolosuhteista on sivulla 5. Jäähdytysilman virtaus, V:n laitteet Tyyppikoodi Jäähdytysilman virtaus, V:n laitteet Vapaan tilan tarve Jäähdytysteho Ilmavirta W BTU/Hr m 3 /h ft 3 /min CS R CS R CS R CS R CS R CS R CS R CS R CS R CS R CS R CS R CS R CS R CS R CS R CS R CS R CS R CS R CS R CS R CS R CS R CS R Koteloinnin tyyppi Tila ylhäällä Tila alhaalla Tila sivuilla Seinälle asennettava Lattialle asennettava Sulakkeet BB standard drive -taajuusmuuttajien kanssa voidaan käyttää vakiosulakkeita. Syöttösulakkeiden tiedot on annettu alla olevissa taulukoissa. Suositeltavat syöttösulakkeet, V:n laitteet Runkokoko Tyyppikoodi Runkokoko Jäähdytysteho Ilmavirta W BTU/Hr m 3 /h ft 3 /min CS R CS R CS R CS R CS R CS R CS R CS R CS R CS R CS R CS R CS R CS R CS R CS R IEC-sulakkeet UL-sulakkeet Tyyppikoodi Runkokoko Sulaketyyppi Sulaketyyppi CS R1 10 gg 10 UL Class T CS R1 10 gg 10 UL Class T CS R1 10 gg 10 UL Class T CS R1 10 gg 10 UL Class T CS R1 10 gg 15 UL Class T CS R1 16 gg 15 UL Class T CS R2 16 gg 20 UL Class T CS R2 25 gg 30 UL Class T CS R3 35 gg 40 UL Class T CS R3 50 gg 50 UL Class T CS R3 50 gg 60 UL Class T CS R4 63 gg 80 UL Class T CS R4 80 gg 90 UL Class T CS R4 125 gg 125 UL Class T CS R5 160 gg 175 UL Class T CS R6 200 gg 200 UL Class T CS R6 250 gg 250 UL Class T CS R6 250 gg 250 UL Class T CS R7 250 gg 250 UL Class T CS R7 315 gg 315 UL Class T CS R8 400 gg 400 UL Class T CS R8 500 gg 500 UL Class T CS R8 630 gg 630 UL Class T CS R8 630 gg 630 UL Class T CS R8 800 gg 800 UL Class T Suositeltavat syöttösulakkeet, V:n laitteet IEC-sulakkeet UL-sulakkeet Tyyppikoodi Runkokoko Sulaketyyppi Sulaketyyppi CS R1 10 gg 10 UL Class T CS R1 10 gg 10 UL Class T CS R1 10 gg 10 UL Class T CS R1 16 gg 15 UL Class T CS R1 25 gg 25 UL Class T CS R2 25 gg 30 UL Class T CS R2 40 gg 40 UL Class T CS R3 63 gg 60 UL Class T CS R3 63 gg 80 UL Class T CS R4 80 gg 100 UL Class T CS R4 100 gg 110 UL Class T CS R4 125 gg 150 UL Class T CS R6 200 gg 200 UL Class T CS R6 250 gg 250 UL Class T CS R6 315 gg 300 UL Class T CS R6 315 gg 350 UL Class T *) IEC standardin mukaan 12 3FE REV J FI

13 Ohjausliitännät lla esitetyt kytkennät ovat vain esimerkkejä. Lisätietoja löydät CS550-sarjan taajuusmuuttajien käyttäjän oppaasta kohdasta sennus. NO NO CS550 X1 1 SCR 2 I1 3 GND 4 +10V 5 I2 6 GND 7 O1 8 O2 9 GND I1: I2: NO NO 0-10 V 0-10 V CS550 X1 DIP-kytkin 1 SCR analogiatulot R<10 kω 2 I1 R<10 kω 3 GND I1: 0-10 V 4 +10V I2: 0(4)-20 m 5 I2 6 GND 0-20 m 7 O1 Maadoita kaapelin vaippa lähdepäähän 8 O2 9 GND + 24V ramppiparin valinta vakionopeus 1 eteen/ taakse Digitaalitulojen kytkentä NPN-kytketty käyntiin/ seis RS 485 Multidrop-sovellus SCR B GND B GND SCR V 11 GND 12 DCOM 13 DI1 14 DI2 15 DI3 16 DI4 17 DI5 18 DI6 19 RO1C 20 RO1 21 RO1B 22 RO2C 23 RO2 24 RO2B 25 RO3C 26 RO3 27 RO3B Muut Modbuslaitteet DIP-kytkin analogiatulot vakionopeus 1 Digitaalitulojen kytkentä PNP-kytketty ulkoisella tehosyötöllä CS550 X3 28 SCR 29 B GND 32 SCR eteen/ käyntiin/ taakse seis + 0V - DIP-kytkin RS 485 -liitäntä Not termin. NO NO Signaalin päättö valitaan DIP-kytkimen avulla V 11 GND 12 DCOM 13 DI1 14 DI2 15 DI3 16 DI4 17 DI5 18 DI6 19 RO1C 20 RO1 21 RO1B 22 RO2C 23 RO2 24 RO2B 25 RO3C 26 RO3 27 RO3B 3FE REV J FI

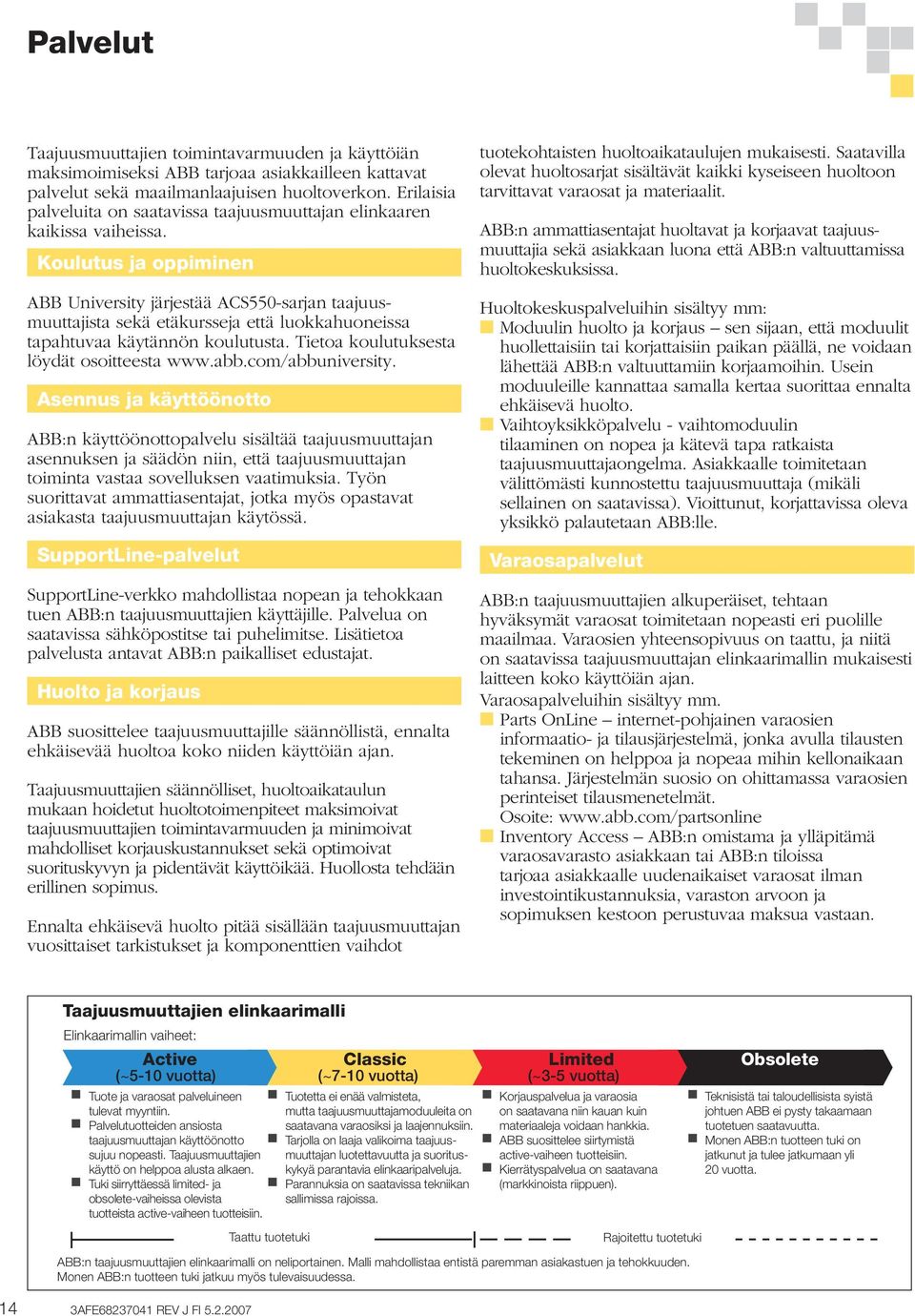

14 Palvelut Taajuusmuuttajien toimintavarmuuden ja käyttöiän maksimoimiseksi BB tarjoaa asiakkailleen kattavat palvelut sekä maailmanlaajuisen huoltoverkon. Erilaisia palveluita on saatavissa taajuusmuuttajan elinkaaren kaikissa vaiheissa. Koulutus ja oppiminen BB University järjestää CS550-sarjan taajuusmuuttajista sekä etäkursseja että luokkahuoneissa tapahtuvaa käytännön koulutusta. Tietoa koulutuksesta löydät osoitteesta sennus ja käyttöönotto BB:n käyttöönottopalvelu sisältää taajuusmuuttajan asennuksen ja säädön niin, että taajuusmuuttajan toiminta vastaa sovelluksen vaatimuksia. Työn suorittavat aattiasentajat, jotka myös opastavat asiakasta taajuusmuuttajan käytössä. SupportLine-palvelut SupportLine-verkko mahdollistaa nopean ja tehokkaan tuen BB:n taajuusmuuttajien käyttäjille. Palvelua on saatavissa sähköpostitse tai puhelimitse. Lisätietoa palvelusta antavat BB:n paikalliset edustajat. Huolto ja korjaus BB suosittelee taajuusmuuttajille säännöllistä, ennalta ehkäisevää huoltoa koko niiden käyttöiän ajan. Taajuusmuuttajien säännölliset, huoltoaikataulun mukaan hoidetut huoltotoimenpiteet maksimoivat taajuusmuuttajien toimintavarmuuden ja minimoivat mahdolliset korjauskustannukset sekä optimoivat suorituskyvyn ja pidentävät käyttöikää. Huollosta tehdään erillinen sopimus. Ennalta ehkäisevä huolto pitää sisällään taajuusmuuttajan vuosittaiset tarkistukset ja komponenttien vaihdot tuotekohtaisten huoltoaikataulujen mukaisesti. Saatavilla olevat huoltosarjat sisältävät kaikki kyseiseen huoltoon tarvittavat varaosat ja materiaalit. BB:n aattiasentajat huoltavat ja korjaavat taajuusmuuttajia sekä asiakkaan luona että BB:n valtuuttamissa huoltokeskuksissa. Huoltokeskuspalveluihin sisältyy : Moduulin huolto ja korjaus sen sijaan, että moduulit huollettaisiin tai korjattaisiin paikan päällä, ne voidaan lähettää BB:n valtuuttamiin korjaamoihin. Usein moduuleille kannattaa samalla kertaa suorittaa ennalta ehkäisevä huolto. Vaihtoyksikköpalvelu - vaihtomoduulin tilaaminen on nopea ja kätevä tapa ratkaista taajuusmuuttajaongelma. siakkaalle toimitetaan välittömästi kunnostettu taajuusmuuttaja (mikäli sellainen on saatavissa). Vioittunut, korjattavissa oleva yksikkö palautetaan BB:lle. Varaosapalvelut BB:n taajuusmuuttajien alkuperäiset, tehtaan hyväksymät varaosat toimitetaan nopeasti eri puolille maailmaa. Varaosien yhteensopivuus on taattu, ja niitä on saatavissa taajuusmuuttajan elinkaarimallin mukaisesti laitteen koko käyttöiän ajan. Varaosapalveluihin sisältyy. Parts OnLine internet-pohjainen varaosien informaatio- ja tilausjärjestelmä, jonka avulla tilausten tekeminen on helppoa ja nopeaa mihin kellonaikaan tahansa. Järjestelmän suosio on ohittamassa varaosien perinteiset tilausmenetelmät. Osoite: Inventory ccess BB:n omistama ja ylläpitämä varaosavarasto asiakkaan tai BB:n tiloissa tarjoaa asiakkaalle uudenaikaiset varaosat ilman investointikustannuksia, varaston arvoon ja sopimuksen kestoon perustuvaa maksua vastaan. Taajuusmuuttajien elinkaarimalli Elinkaarimallin vaiheet: ctive Classic Limited Obsolete (~5-10 vuotta) (~7-10 vuotta) (~3-5 vuotta) Tuote ja varaosat palveluineen tulevat myyntiin. Palvelutuotteiden ansiosta taajuusmuuttajan käyttöönotto sujuu nopeasti. Taajuusmuuttajien käyttö on helppoa alusta alkaen. Tuki siirryttäessä limited- ja obsolete-vaiheissa olevista tuotteista active-vaiheen tuotteisiin. 14 3FE REV J FI Tuotetta ei enää valmisteta, mutta taajuusmuuttajamoduuleita on saatavana varaosiksi ja laajennuksiin. Tarjolla on laaja valikoima taajuusmuuttajan luotettavuutta ja suorituskykyä parantavia elinkaaripalveluja. Parannuksia on saatavissa tekniikan sallimissa rajoissa. Taattu tuotetuki Korjauspalvelua ja varaosia on saatavana niin kauan kuin materiaaleja voidaan hankkia. BB suosittelee siirtymistä active-vaiheen tuotteisiin. Kierrätyspalvelua on saatavana (markkinoista riippuen). Rajoitettu tuotetuki BB:n taajuusmuuttajien elinkaarimalli on neliportainen. Malli mahdollistaa entistä parean asiakastuen ja tehokkuuden. Monen BB:n tuotteen tuki jatkuu myös tulevaisuudessa. Teknisistä tai taloudellisista syistä johtuen BB ei pysty takaamaan tuotetuen saatavuutta. Monen BB:n tuotteen tuki on jatkunut ja tulee jatkumaan yli 20 vuotta.
