1 MNS ACS880 MNS-kojeistoon asennetut taajuusmuuttajat

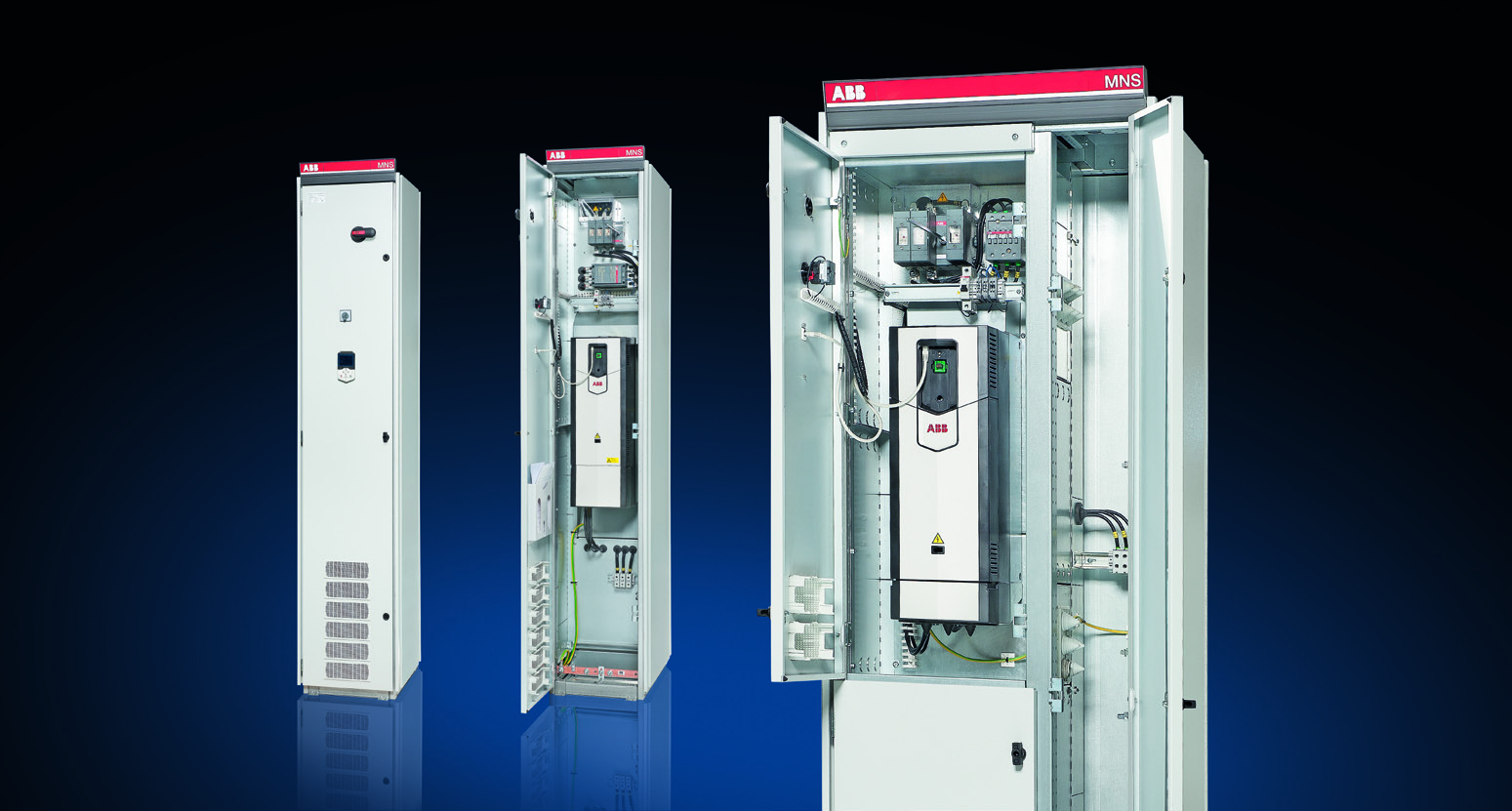

2 MNS-kojeistoon asennetut ACS880-taajuusmuuttajat Taajuusmuuttajat on suunniteltu sijoitettavaksi sellaisenaan normaaliin tehdasympäristöön. Niiden yhteyteen kuitenkin halutaan usein erilaisia lisälaitteita, esimerkiksi ohjauksen, turvallisuuden tai kommunikoinnin takia. Prosesseissa tarvitaan yhä useammin myös nopeussäädettyjä moottorikäyttöjä vakionopeuskäyttöjen lisäksi. Nämä uudet käytöt halutaan yhdistää samoihin kenttäväyliin ja ohjausjärjestelmän prosessiasemiin. Laitoksen sähkönjakelun kannalta on edullista asentaa taajuusmuuttajat erillisiin, yhteisellä syötöllä varustettuihin kojeistoihin. Tällöin yliaaltojen ja mahdollisten häiriöiden suodattaminen voidaan tehdä keskitetysti ja mahdolliset lisälaitteet saadaan sijoitettua samaan tilaan taajuusmuuttajien kanssa. ACS880, uusinta teknologiaa taajuusmuuttajaratkaisuissa ACS880 taajuusmuuttajat vievät yhteensopivuuden täysin uudelle tasolle. Suora momenttisäätö (DTC) mahdollistaa tarkan nopeuden ja momentin säädön kaikille prosesseille ja käytännössä kaikille AC-moottoreille perustoiminnoista aina vaativiin käyttöihin. Kenttäväyläadapterien avulla taajuusmuuttajat voidaan liittää osaksi mitä tahansa yleisimmistä automaatiojärjestelmistä. Taajuusmuuttajat voidaan myös linkittää keskenään, jolloin saadaan aikaan nopea kommunikointi eri yksiköiden välillä ilman lisälaitteita. Samaa selkeää ja käyttäjäystävällistä käyttöliittymää käytetään kaikissa ACS880-sarjan taajuusmuuttajissa. Käyttöliittymän kielen voi valita yli 20 vaihtoehdosta ja valikoita pystyy muokkaamaan niin, että ne vastaavat parhaiten juuri kyseisen prosessin tarpeisiin. 2 MNS-kojeistoon asennetut taajuusmuuttajat MNS ACS880

3 Toimiva, testattu toimituskokonaisuus Taajuusmuuttaja lisälaitteineen voidaan asentaa MNSkojeistoon joko yksittäiseksi tai useamman kentän taajuusmuuttajakeskukseksi tai osaksi MNS-moottorilähtökojeistoa. Nykyaikainen kenttäväylällä ohjattu taajuusmuuttaja tarvitsee usein toimintoja täydentäviä lisälaitteita. Tämän kokonaisuuden asentaminen toimivaksi, asianmukaiseksi kokonaisuudeksi jo tehtaalla takaa nopean ja vaivattoman asennuksen ja käyttöönoton sekä asianmukaisen ympäristön herkille laitteille. Taajuusmuuttajien asennus MNS-kojeistoon perustuu niitä varten suunniteltuihin ja koestettuihin ratkaisuihin, joissa on huomioitu vaaditut asennus- ja huoltotilat. Taajuusmuuttajien keskittäminen yhtenäisiksi kenttäväylillä kommunikoiviksi kojeistoiksi antaa myös mahdollisuuden koko toimituslaajuuden kattaviin tehdaskoestuksiin (FAT-testeihin), joilla voidaan lyhentää asennuspaikalla tapahtuvia koestuksia ja käyttöönottoa. Kojeisto sisältää tehtaalla testatut väylä- ja apupiirikaapeloinnit sekä taajuusmuuttajan syöttökaapeloinnin. Kojeistoasennuksissa myös apujännitteen syöttö toteutetaan keskitetysti ja loppuasennuspaikalla tehtäväksi jää vain moottorikaapelointi. MNS-kojeisto antaa mahdollisuuden rakentaa myös suurempia erilliskäyttöyksiköitä, joihin voidaan keskittää kaikki prosessin tai sen osan tarvitsemat taajuusmuuttajat. Yhteen taajuusmuuttajakojeistoon voidaan sijoittaa eri kokoisia taajuusmuuttajia ja niille yhteinen AC-syöttö. Pitkälle viety vakiointi takaa nopeat toimitusajat. MNS ACS880 MNS-kojeistoon asennetut taajuusmuuttajat 3

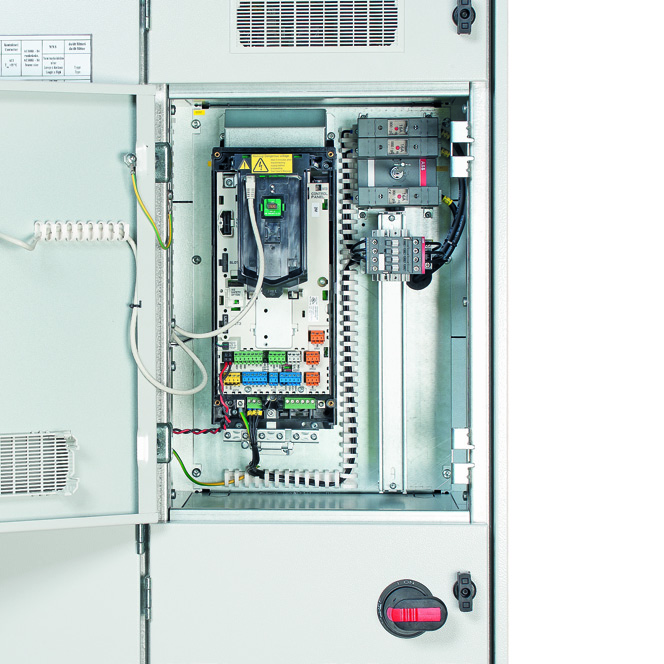

4 Tehokas jäähdytys, pidempi käyttöikä Ratkaisuissa on huomioitu erityisesti taajuusmuuttajien jäähdytystarve. MNS-taajuusmuuttajakojeistot ovat läpituulettuvia. Jäähdytysilma otetaan sähkötilasta, viedään laitteiston läpi hyödyntäen taajuusmuuttajan omaa puhallinta ja palautetaan takaisin sähkötilaan kuvan osoittamalla tavalla. Osastoidut ACS880-ratkaisut MNS-taajuusmuuttajakojeistot varustetaan kaapelikentillä, joiden kautta kaapelointi voidaan tehdä vaivattomasti ja turvallisesti. Lisäksi se mahdollistaa varautumisen poikkeaviin kaapelikokoihin. Jokaisella taajuusmuuttajalähdöllä on oma käyttöturvallisuutta lisäävä pääkoje-kytkinvaroke, jonka ohjauskahva lukitsee kojetilan kannen kytkinvarokkeen ollessa käyttöasennossa. Mikäli kojeistoon on tarpeen tehdä säätöjä tai mittauksia keskeyttämättä käyttöä, tämä lukitus voidaan tarvittaessa ohittaa. Taajuusmuuttajan käyttöliittymä voidaan tarvittaessa asentaa kojetilan kanteen, jolloin kantta ei tarvitse avata parametrointia varten. Innovatiivinen käyttöliittymä ACS880-sarjan taajuusmuuttajia ovat olleet kehittämässä niin käyttöliittymäsuunnittelijat kuin tuotemuotoilun ammattilaisetkin. Taajuusmuuttaja on jo ehtinyt saada kunniamaininnan arvostetussa muotoilukilpailussa innovatiivisuutensa ja selkeän käyttöliittymänsä ansiosta. Käyttöliittymän valikkoja ja viestejä pystyy muokkaamaan monipuolisesti niin, että ne parhaiten vastaavat kunkin prosessin tarpeita. 4 MNS-kojeistoon asennetut taajuusmuuttajat MNS ACS880

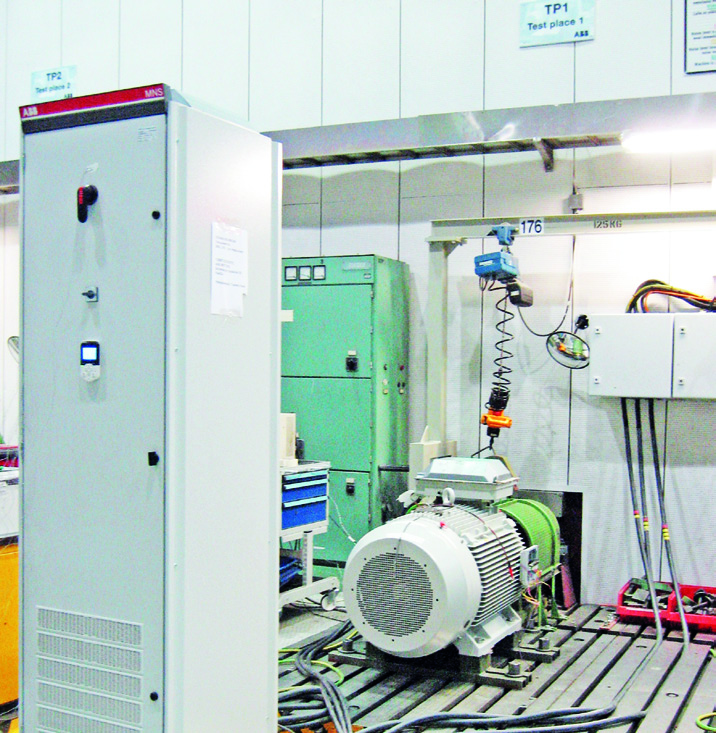

5 Testattua turvallisuutta Kaikki ACS880-ratkaisut on testattu ABB:n laboratoriossa IEC6439- ja IEC standardien mukaan. Lämpenemätestit on tehty täydellä moottorikuormalla ilman tasoituskertoimia. Testatusti tehokas ilmankierto varmistaa laitteiston pitkän käyttöiän. Kuvassa standardin mukainen lämpenemäkoe. MNS-kojeistojen tekniset arvot Standardit ja koestukset Nimelliseristysjännite U i Nimellisjännite U e Nimellistaajuus Nimellisvirrat I n Terminen nimelliskestovirta I cw Dynaaminen nimelliskestovirta I pk Valokaarikestoisuus EMC-ympäristö Kotelointiluokka Pintakäsittely Runko, katto ja takalevyt Kojeiston sisällä olevat osat Ovet ja sivuseinät Kojeiston mitat Korkeus Syvyys IEC :2004 DIV VDE 0660, part 500 IEC 6439-, IEC IEC 60529, EN IEC 664 (technical report) PSK 80: VAC, 500, 690 VAC 50/60 Hz Maksimi 6300 A Maksimi 00 ka Maksimi 250 ka 50 ka, 300 ms, 760 V 2 IP 3 Sinkkifosfatointi -2 g/m 2 Kuumasinkitty teräslevy Kuumasinkitty teräslevy Maalattu RAL 7035, vaaleanharmaa 2200 mm mm Taajuusmuuttajayksiköiden tiedot Runkokoko Teho Toimintayksiköiden mitat R R R2 R2 R3 R3 R4 R5 R6 R7 R8 R9 0,75-5,5 0,75-5,5 7,5-7,5-5-8,5 5-8, Leveys mm Korkeus mm Maksimimäärä/ kenttä MNS ACS880 MNS-kojeistoon asennetut taajuusmuuttajat 5
