vacon nxl helppokäyttöinen ja tehokas ac-käyttö
|
|
- Anni-Kristiina Hämäläinen
- 2 vuotta sitten
- Katselukertoja:
Transkriptio
1 vacon nxl helppokäyttöinen ja tehokas ac-käyttö 1

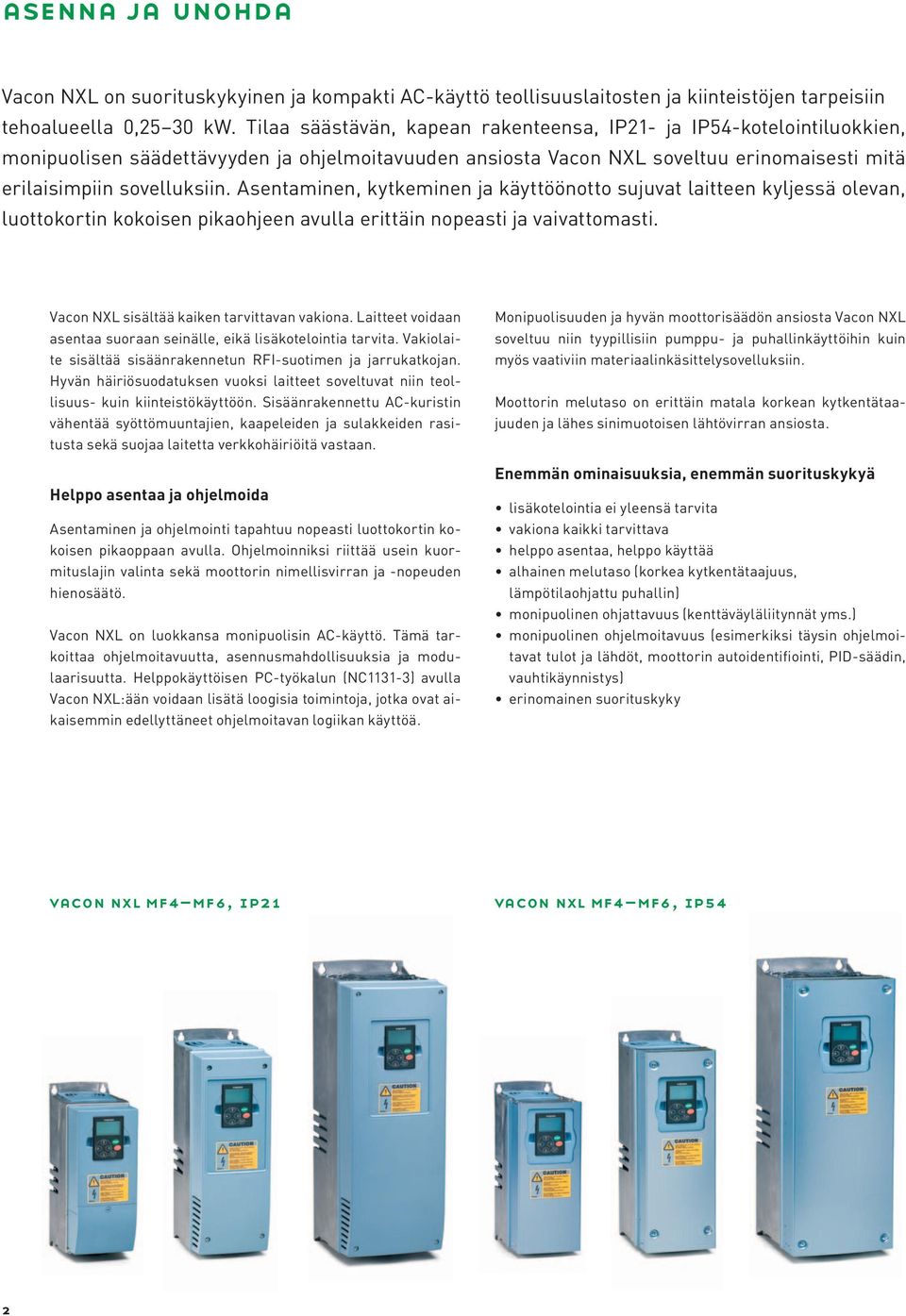

2 asenna ja unohda Vacon on suorituskykyinen ja kompakti AC-käyttö teollisuuslaitosten ja kiinteistöjen tarpeisiin te hoalueella 0,25 30 kw. Tilaa säästävän, kapean rakenteensa, IP21- ja IP54-kotelointiluokkien, monipuolisen säädet tävyyden ja ohjelmoitavuuden ansiosta Vacon soveltuu erinomaisesti mitä erilaisimpiin sovel luksiin. Asentaminen, kytkeminen ja käyttöönotto sujuvat laitteen kyljessä olevan, luottokortin kokoisen pikaohjeen avulla erittäin nopeasti ja vaivattomasti. Vacon sisältää kaiken tarvittavan vakiona. Laitteet voidaan asentaa suoraan seinälle, eikä lisäkotelointia tarvita. Vakiolaite sisältää sisäänrakennetun RFI-suo timen ja jarrukatkojan. Hyvän häiriö suodatuksen vuok si laitteet soveltuvat niin teollisuus- kuin kiinteistökäyttöön. Sisäänrakennettu AC-kuristin vähentää syöttömuuntajien, kaapeleiden ja sulakkeiden rasitusta sekä suojaa laitetta verkkohäiriöitä vastaan. Helppo asentaa ja ohjelmoida Asentaminen ja ohjelmointi tapahtuu nopeasti luottokortin kokoisen pikaoppaan avulla. Ohjelmoinniksi riittää usein kuormituslajin valinta sekä moottorin nimellisvirran ja -nopeuden hienosäätö. Vacon on luokkansa monipuolisin AC-käyttö. Tämä tarkoittaa ohjelmoitavuutta, asennusmahdollisuuksia ja modulaarisuutta. Helppokäyttöisen PC-työkalun (NC1131-3) avulla Vacon :ään voidaan lisätä loogisia toimintoja, jotka ovat aikaisemmin edellyttäneet ohjelmoitavan logiikan käyttöä. Monipuolisuuden ja hyvän moottorisäädön ansiosta Vacon soveltuu niin tyypillisiin pumppu- ja puhallinkäyttöihin kuin myös vaativiin materiaalinkäsittelysovelluksiin. Moottorin melutaso on erittäin matala korkean kytkentätaa - juuden ja lähes sinimuotoisen lähtövirran ansiosta. Enemmän ominaisuuksia, enemmän suorituskykyä lisäkotelointia ei yleensä tarvita vakiona kaikki tarvittava helppo asentaa, helppo käyttää alhainen melutaso (korkea kytkentätaajuus, lämpötilaohjattu puhallin) monipuolinen ohjattavuus (kenttäväyläliitynnät yms.) monipuolinen ohjelmoitavuus (esimerkiksi täysin ohjelmoitavat tulot ja lähdöt, moottorin autoidentifiointi, PID-säädin, vauhtikäynnistys) erinomainen suorituskyky vacon nxl mf4 mf6, ip21 vacon nxl mf4 mf6, ip54 2

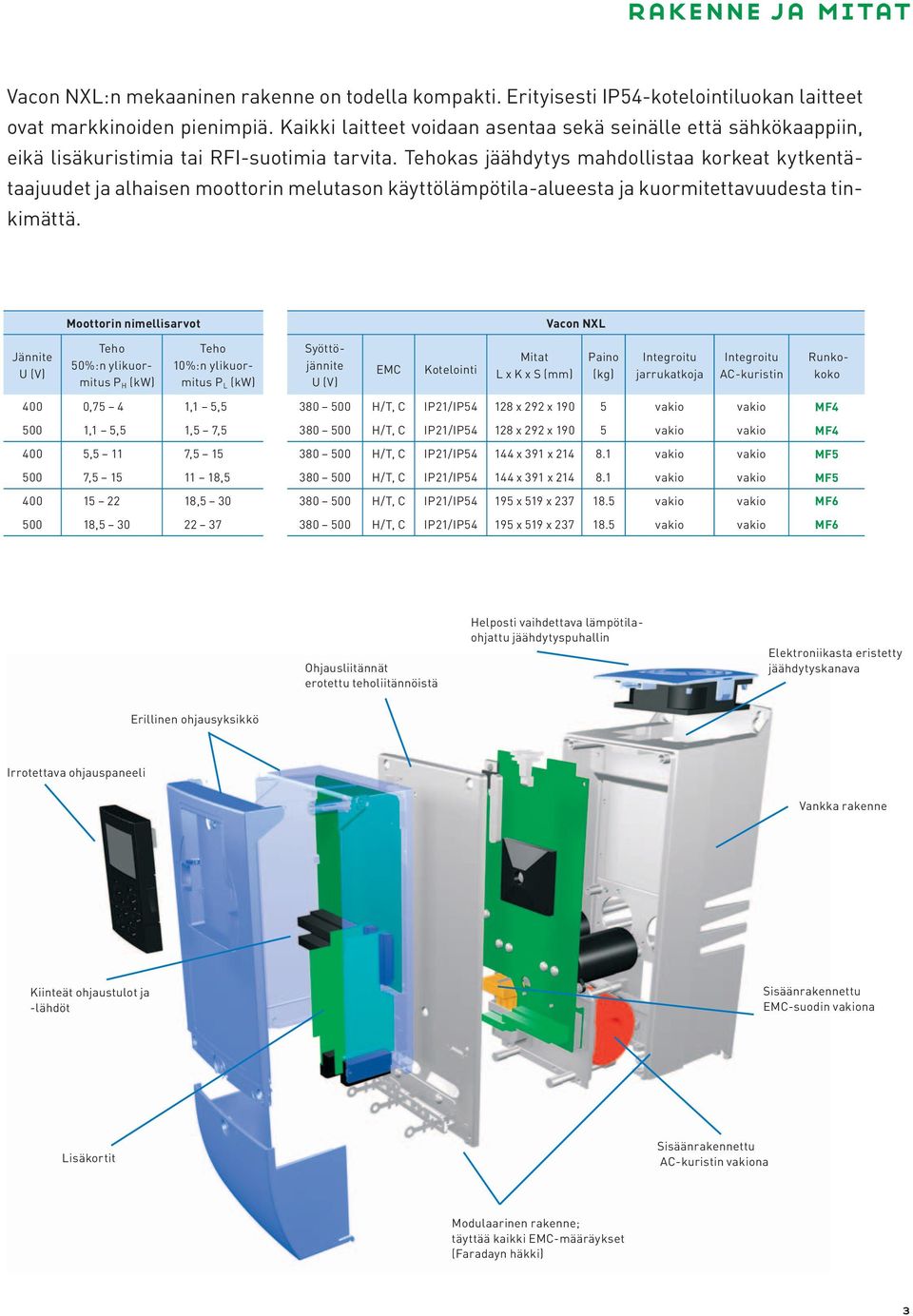

3 rakenne ja mitat Vacon :n mekaaninen rakenne on todella kompakti. Erityisesti IP54-kotelointiluokan laitteet ovat markkinoiden pienimpiä. Kaikki laitteet voidaan asentaa sekä seinälle että sähkökaappiin, eikä lisäkuristimia tai RFI-suotimia tarvita. Tehokas jäähdytys mahdollistaa korkeat kytkentätaajuudet ja alhaisen moottorin melutason käyttölämpötila-alueesta ja kuormitettavuudesta tinkimättä. Moottorin nimellisarvot Vacon Jännite U (V) Teho 50%:n P H (kw) Teho 10%:n P L (kw) Syöttöjännite U (V) EMC Kotelointi Mitat L x K x S (mm) Paino (kg) Integroitu jarrukatkoja Integroitu AC-kuristin Runkokoko 400 0,75 4 1,1 5, H/T, C IP21/IP x 292 x vakio vakio MF ,1 5,5 1,5 7, H/T, C IP21/IP x 292 x vakio vakio MF ,5 11 7, H/T, C IP21/IP x 391 x vakio vakio MF , , H/T, C IP21/IP x 391 x vakio vakio MF , H/T, C IP21/IP x 519 x vakio vakio MF , H/T, C IP21/IP x 519 x vakio vakio MF6 Ohjausliitännät erotettu teholiitännöistä Helposti vaihdettava lämpötilaohjattu jäähdytyspuhallin Elektroniikasta eristetty jäähdytyskanava Erillinen ohjausyksikkö Irrotettava ohjauspaneeli Vankka rakenne Kiinteät ohjaustulot ja -lähdöt Sisäänrakennettu EMC-suodin vakiona Lisäkortit Sisäänrakennettu AC-kuristin vakiona Modulaarinen rakenne; täyttää kaikki EMC-määräykset (Faradayn häkki) 3
4 rakenteet mf4 mf6 Verkkojännite V, 50/60 Hz, 3~, IP21/IP54, EMC-taso H Kuormitettavuus Moottorin akseliteho** Normaali käyttö Raskas käyttö Syöttöjännite 400 V** Tyyppikoodi * Jatkuva nimellisvirta I L (A) 10%:n (A) Jatkuva nimellisvirta I H (A) 50%:n (A) Maksimivirta I S 10%:n 40 C P (kw) 50%:n 50 C P (kw) Runkokoko ,3 4,3 5,6 7, ,6 4,7 6,2 8,4 9,9 13,2 2,2 3,3 4,3 5,6 7,6 9 3,3 5,0 6,5 8,4 11,4 13,5 4,4 6,2 8,6 10, ,1 1,5 2, ,5 0,75 1,1 1,5 2,2 3 4 MF4 MF4 MF4 MF4 MF4 MF ,6 25, ,0 24, , ,5 7,5 11 MF5 MF5 MF , ,5 22 MF6 MF6 MF6 * IP21:n tyyppikoodi. IP54:n tyyppikoodi: Numero 2 korvataan 5 :lla, esimerkiksi C5H1 ** 500 V:n syöttöjännite: Mitoita nimellisvirtojen I L ja I H mukaan. Kaikkien Vacon -laitteiden ylikuormitettavuus: Raskas käyttö: 1,5 x I H (1 min / 10 min) lämpötilassa 50 C; Normaali käyttö: 1,1 x I L (1 min / 10 min) lämpötilassa 40 C; I S 2 sekunnin ajan 20 sekunnin välein. lajimerkkiavain mf4 mf SSS 00 AI Tehdasasennetut tulo-/lähtö-lisäkortit ja kenttäväyläkortit (korttipaikka E) 00 = ei korttia AI = tulo-/lähtö-lisäkortti (3 x DI, 1 x RO, 1 x Therm) AA = tulo-/lähtö-lisäkortti (3 x DI, 1 x RO, 1 x DO) C3 = Profibus DP - Muut lisäkortit, katso s. 6 Tehdasasennetut kenttäväyläkortit (korttipaikka D) 00 = ei korttia C3 = Profibus DP - Muut lisäkortit, katso s. 6 Erikoisominaisuudet SSS = vakio SSV = lakatut kortit STS = kaulusasennus Jarrukatkoja 1 = sisäinen jarrukatkoja (vakiovaruste) Häiriöpäästötaso (EMC) H = täyttää standardin EN (2004),ryhmä C2 vaatimukset C = täyttää standardin EN (2004), ryhmä C1 vaatimukset T = alhainen maavirta IT-verkkoja varten (muokattavissa H-tason yksiköistä) Kotelointi 2 = IP21 5 = IP54 Ohjauspaneeli C = 7-segmenttinen LCD-näyttö B = ei näyttöä Nimellisjännite 5 = V AC (3-vaihe) Nimellisvirta (10%:n ) Esimerkki: 0007 = 7 A Tuotesarja Vacon 4
5 pieni mutta tehokas Vacon -sarja sisältää myös sähkökaappiin asennettavat rakenteet MF2 ja MF3 tehoalueelle 0,25-2,2 kw ja jännitteille V ja V. Pienen koon ja joustavan asennettavuuden ansiosta Vacon saadaan usein mahtumaan hyvinkin pieneen tilaan. Vakioliityntää voidaan täydentää yhdellä tulo-/lähtö-lisäkortilla tai yhdellä kenttäväyläkortilla. Ominaisuudet pieni koko joustava asennettavuus (kiinnitys takaa tai sivulta, ruuveilla tai DIN-kiskoon) helppo asentaa ja käyttää alhainen melutaso (käyttö & moottori) monipuolinen ohjattavuus (kenttäväyläliitynnät yms.) monipuolinen ohjelmoitavuus (esimerkiksi täysin ohjelmoitavat ohjaustulot ja lähdöt, moottorin autoidentifiointi, PID-säädin, vauhtikäynnistys) suorituskykyinen RFI-suotimet ja AC-kuristimet saatavana lisävarusteina Verkkojännite V, 50/60 Hz, 3~, IP20, EMC-taso N Kuormitettavuus Moottorin akseliteho Normaali käyttö Raskas käyttö Syöttöjännite 400 V Tyyppikoodi Jatkuva nimellisvirta I L (A) 10%:n virta (A) Jatkuva nimellisvirta I H (A) 50%:n virta (A) Maksimivirta I S 10%:n 40 C P (kw) 50%:n 50 C P (kw) Runkokoko (L x K x S) C 1 N 0 1,9 2,1 1,3 2,0 2,6 0,55 0,37 MF2 / 60 x 130 x C 1 N 0 2,4 2,6 1,9 2,9 3,8 0,75 0,55 MF2 / 60 x 130 x C 1 N 1 3,3 3,6 2,4 3,6 4,8 1,1 0,75 MF3 / 84 x 184 x C 1 N 1 4,3 4,7 3,3 5,0 6,6 1,5 1,1 MF3 / 84 x 184 x C 1 N 1 5,4 5,9 4,3 6,5 8,6 2,2 1,5 MF3 / 84 x 220 x 172 Verkkojännite V, 50/60 Hz, 1/3~ (3~moottori), IP20, EMC-taso N Kuormitettavuus Moottorin akseliteho Normaali käyttö Raskas käyttö Syöttöjännite 230 V Tyyppikoodi Jatkuva nimellisvirta I L (A) 10%:n virta (A) Jatkuva nimellisvirta I H (A) 50%:n virta (A) Maksimivirta I S 10%:n 40 C P (kw) 50%:n 50 C P (kw) Runkokoko (L x K x S) C 1 N 0* 2,4 2,6 1,7 2,6 3,4 0,37 0,25 MF2 / 60 x 130 x C 1 N 1 3,7 4,1 2,8 4,2 5,6 0,75 0,55 MF3 / 84 x 184 x C 1 N 1 4,8 5,3 3,7 5,6 7,4 1,1 0,75 MF3 / 84 x 184 x C 1 N 1 6,6 7,2 4,8 7,2 9,6 1,5 1,1 MF3 / 84 x 220 x 172 * Yksivaiheinen syöttöjännite (muut tyypit soveltuvat sekä yksivaiheisille että kolmivaiheisille syöttöjännitteille). 5
6 vacon nxl -ohjausosa Vacon :n ohjausliityntä on optimoitu tyypillisten oh jaus - tarpeiden mukaisesti. Sekä kiinteät tulot ja lähdöt et tä lisäkorttien tulot ja lähdöt ovat ohjelmoitavissa. Molemmat analogiatulot voidaan ohjelmoida 0 10 V:n tai 0(4) 20 ma:n signaaleille. AI1:n voi ohjelmoida myös digitaalituloksi. Kiinteät ohjaustulot ja -lähdöt Tulo-/lähtö-lisäkortit, kenttäväyläkortit OPT-AA ja OPT-AI-korteilla voidaan laajentaa ohjausliityntä helposti ja kustannustehokkaasti. OPT-AA-kortin avulla saadaan laitteeseen yksi rele ja kolme digitaalituloa lisää. OPT-AIkortissa on lisäksi galvaanisesti erotettu termistoritulo. Nämä kortit asennetaan lisäkorttipaikkaan E. Vacon voidaan liittää erilaisiin kenttäväyliin OPT-C-korttien avulla (katso alla oleva taulukko). Kenttäväyläkortit asennetaan korttipaikkaan D tai E. RS485 (Modbus) kuuluu vakioohjausliityntään. Saatavana on monia erilaisia OPT-B-tyyppisiä tulo-/lähtö-lisäkortteja. Kaikkein yleisimmät kortit on mainittu alla olevassa taulukossa. Tarvittaessa esimerkiksi OPT-B5-kortin avulla voi lisätä kolme uutta lähtörelettä. Nämä kortit asennetaan yleensä korttipaikkaan E. vacon nxl -lisäkortit Tyyppikoodi Paikka I/O-signaali D E DI DO AI ma erist. AO ma erist. Tulo-/lähtö-peruskortit (OPT-A) OPT-AA RO NO NC RO NO Termist. +24 EXT +24 V HUOM! OPT-AI Tulo-/lähtö-lisäkortit (OPT-B), yleisimmät OPT-B OPT-B Analogiset signaalit galvaanisesti erotettu. OPT-B5 3 Kenttäväyläkortit (OPT-C) OPT-C2 RS-485 N2 (Modbus vakiona) OPT-C3 OPT-C4 OPT-C5 OPT-C6 OPT-C7 Profibus DP LonWorks Profibus DP (D9-tyyppinen liitin) CANopen (slave) DeviceNet OPT-C8 RS-485 (moniprotokolla, D9-tyyppinen liitin) N2 (Modbus vakiona) OPT-CI OPT-CJ Modbus/TCP (Ethernet) BACnet HUOM! Sallitut korttipaikat on merkitty sinisellä. Multi-Control (vakio)-ohjelmisto mahdollistaa yhden lisäkortin käytön kerrallaan. Poikkeuksena OPT-Ax ja OPT-Cx -yhdistelmät. Erikoissovellukset mahdollistavat lisäkorttien laajemman hyödynnettävyyden. 6
7 vacon nxl -ohjausliitännät 1 10 kω ma OHJAUSLIITYNTÄ, vakio Liitin Signaali, oletusasetus 1 10 Vref Ohjearvojännite 2 AI1+ Analogiatulo, 0 10 V (0/4 20 ma) 3 AI1- Analogiatulo, yhteinen 4 AI2+ Analogiatulo, 0/4 20 ma (0 10 V) 5 AI2- Analogiatulo, yhteinen 6 24 Vout 24 V apujännite 7 GND I/O-maa 8 DIN1 Digitaalitulo 1 Käy eteen 9 DIN2 Digitaalitulo 2 Käy taakse 10 DIN3 Digitaalitulo 3 Vakionopeus 1 11 GND I/O-maa 18 AO1+ Analogialähtö Lähtötaajuus 19 AO1- Analogialähtö, yhteinen A RS485 Sarjaliikenneväylä (Modbus RTU) B RS485 Sarjaliikenneväylä V Ulkoinen ohjausjännitesyöttö 21 RO1 Relelähtö 1, 22 RO1 23 RO1 VIKA Sekä vakio-ohjausliityntä että optiokorttien ohjausliityntä ovat vapaasti ohjelmoitavissa. OHJAUSLIITYNTÄ (OPT-AA) Liitin Signaali, oletusasetus V 24 V apujännite 2 GND I/O-maa 3 DIN1 Digitaalitulo 1 Vakionopeus 2 4 DIN2 Digitaalitulo 2 Vian kuittaus 5 DIN3 Digitaalitulo 3 PID ei käytössä 6 DO1 Digitaalilähtö, Valmis 24 RO1 Relelähtö 1, 25 RO1 KÄY 26 RO1 OHJAUSLIITYNTÄ (OPT-AI) Liitin Signaali, oletusasetus V 24 V apujännite 13 GND I/O-maa 14 DIN1 Digitaalitulo 1 Vakionopeus 2 15 DIN2 Digitaalitulo 2 Vian kuittaus 16 DIN3 Digitaalitulo 3 PID ei käytössä 28 TI1+ Termistoritulo 29 TI1- Termistoritulo 25 RO1 Relelähtö 1, 26 RO1 TOIMINNASSA muut yleiset lisävarusteet LISÄVARUSTE TILAUSTYYPPIKOODI SOVELTUVUUS HUOM! IP54-kotelointi Tehdasoptio MF4-MF6 Tyyppikoodissa 2 korvataan 5 :lla, esimerkiksi 00315C5H1 (SSS...). IP5-FR_ MF4-MF6 IP54-sarja, esim. IP5-FR4 Kaulusasennus Tehdasoptio MF4-MF6 Esim CTH1STS..., takaosa IP54, etuosa IP21, myös jälkiasennettava asennussarja saatavana. Jarruvastukset BRR-0022-LD LD = Light Duty: 5 sekunnin jarrutus nimellismomentilla alkaen BRR-0031-LD nimellisnopeudesta ja hidastuen lineaarisesti nollaan, kerran 120 sek:ssa. HD = Heavy Duty: 3 sekunnin jarrutus nimellisnopeudella BRR-0045-LD nimellisnopeudessa + 7 sek. jarrutus nimellisnopeudesta hidastuen BRR-0061-LD lineaarisesti nollaan, kerran 120 sek:ssa. Tyyppikoodissa LD korvataan HD:llä, esim. BRR-0031-HD-5. Vastusvaihtoehdoista on tarkka luettelo jarruvastuksen käyttöohjeessa. Ohjauspaneelin oviasennussarjat DRA-02L DRA-04L kaikki Oviasennussarja, sisältää RS232C-kaapelin, pituus 2 metriä Oviasennussarja, sisältää RS232C-kaapelin, pituus 4 metriä PC-sovitin PAN-RS kaikki PC-liitäntään tarvitaan PAN-RS-sovitin ja RS232C-kaapeli RS232C-kaapelit RS232C-2M RS232C-4M kaikki RS232C-kaapeli, pituus 2 metriä, PC-liitäntää varten RS232C-kaapeli, pituus 4 metriä, PC-liitäntää varten Lakatut piirikortit Tehdasoptio MF4-MF6 S korvataan V :llä, esim C5H1SSV... C-tason RFIsuodattimet Tehdasoptio MF4-MF6 Korvaa H tyyppikoodissa C :llä, esim C2C1 (SSS...). TYYPILLISET LISÄVARUSTEET (MF2-MF3) RFI-suotimet RFI RFI-suodin V:n laitteelle, H-taso, 1~, 58 x 115 x 46 mm RFI RFI-suodin V:n laitteelle, H-taso, 1~, footprint, 60 x 252 x 35 mm RFI RFI-suodin V:n yksiköille, H-taso, footprint, 60 x 252 x 35 mm DIN-kiskoasennus Tehdasoptio MF2-MF3 Korvaa S tyyppikoodissa D :llä, esim C1HO SDS. 7

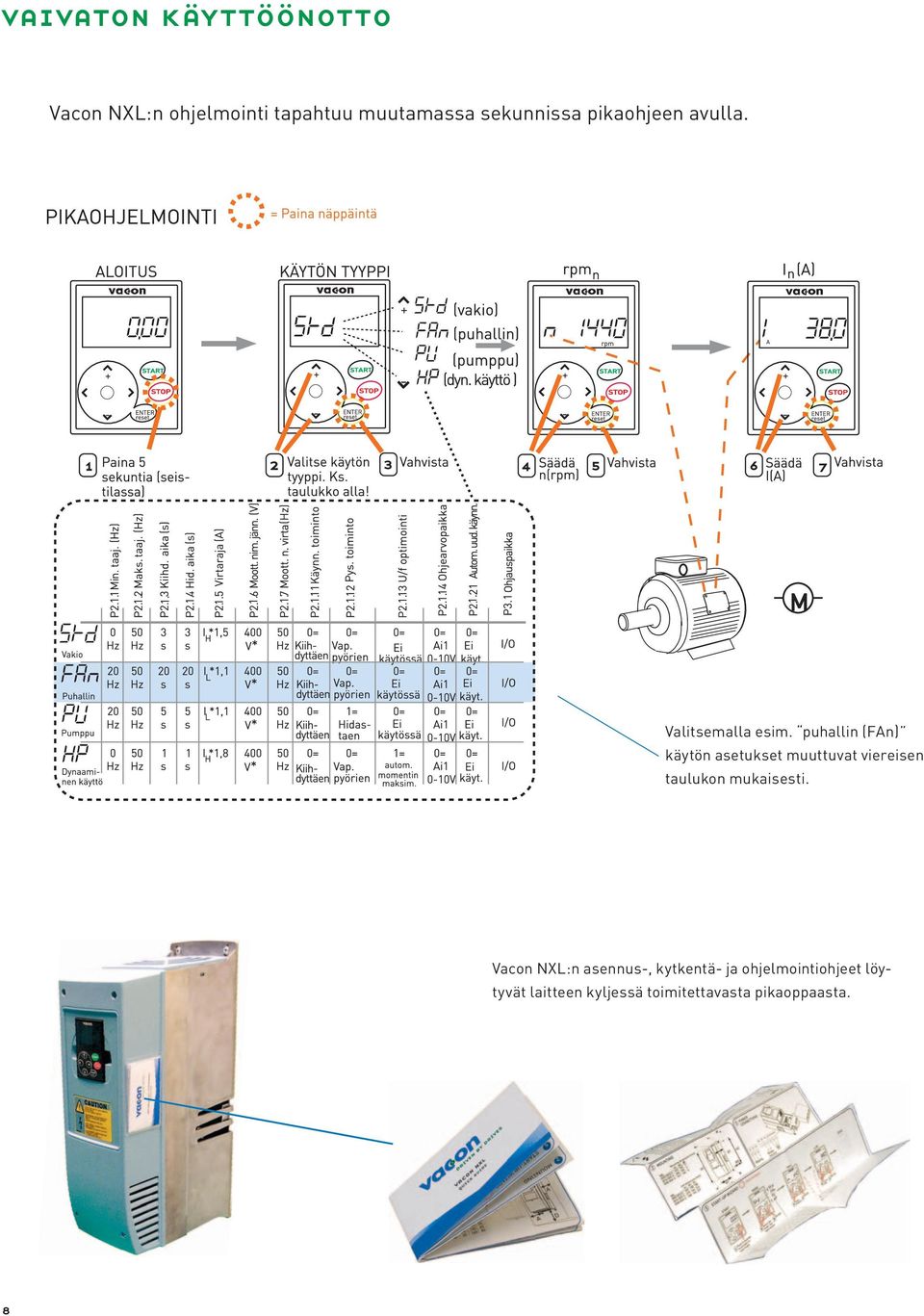

8 vaivaton käyttöönotto Vacon :n ohjelmointi tapahtuu muutamassa sekunnissa pikaohjeen avulla. Valitsemalla esim. puhallin (FAn) käytön asetukset muuttuvat viereisen taulukon mukaisesti. Vacon :n asennus-, kytkentä- ja ohjelmointiohjeet löytyvät laitteen kyljessä toimitettavasta pikaoppaasta. 8
9 multi-control-sovellus Vacon :n käyttö on helppoa. Kaikki ohjaustulot ja -lähdöt ovat ohjelmoitavissa. Laitteessa on monia ominaisuuksia ja mahdollisuuksia järjestelmän tai prosessin ohjaamiseen ja suojaamiseen. Tehdasasetukset ovat hyvin lähellä optimia, ja laite toi mii hyvin ilman erillistä ohjelmointia. On kuitenkin suositeltavaa, että moottorin nimellisarvot tarkistetaan ja hienosäädetään moottorin suojausten ja suorituskyvyn optimoimiseksi. Ohjelmointi on helppoa ohjauspaneelin pikaohjelmoinnin avulla. Laite voidaan ohjelmoida joko ohjauspaneelin tai NCDriveohjelmointityökalun avulla. Kaikki tarvittavat ohjeet ovat näppäränkokoisesta pikaoppaassa, joka löytyy laitteeseen kiinnitetystä taskusta. Vacon on ominaisuuksiltaan erittäin monipuolinen. Esimerkiksi: Vacon PC -työkalut ovat ladattavissa Internetin kautta osoitteesta: Työkaluja ovat mm: Vacon NCDrive parametrien ohjelmoimista, kopioimista, tallentamista, tulostamista sekä laitteen monitorointia ja ohjausta varten Vacon NCLoad ohjelmiston päivittämistä ja erikoisohjelmien lataamista varten Vacon NC Engineering on saatavana asiakaskohtaisten ohjelmien suunnitteluun. Saatavana ovat mm. seuraavat erikoissovellukset: PID-säädin pumppu- ja puhallinautomatiikka neljälle moottorille vauhtikäynnistys moottorin autoidentifiointi ohjaustulot ja -lähdöt vapaasti ohjelmoitavissa viivästetyt reletoiminnot kielletyt taajuusalueet Jarrunohjaus Hissi Monimoottorijärjestelmä Liukuovi Paikallisohjaus/kauko-ohjaus Tulipalotilanne Monikäyttö Multi-Control-vakiosovelluksen lisäksi saatavana on myös erikoissovelluksia. NC Engineering -sovellustyökalun avulla voidaan laatia asiakaskohtaisia sovelluksia. Joissa kin tapauksissa ohjelmoitavan logiikan (PLC) toimintoja voidaan siirtää laitteen ohjelmistoon. Paneelin navigointi- ja menurakenne Pikaohjelmointi aktivoidaan painamalla stop-näppäintä viisi sekuntia 9
10 emc (sähkömagneettinen yhteensopivuus) ja asennusympäristö 1. YMPÄRISTÖ YMPÄRISTÖ Tuoteperhestandardi EN määrittelee rajat sekä radiotaajuisille häiriöpäästöille että niiden sietoisuudelle eri käyttöympäristöissä. Ympäristö on jaettu ensimmäiseen ja toiseen ympäristöön, eli käytännössä julkisiin ja teollisiin sähköverkkoihin. EN standardin täyttämiseksi tarvitaan yleensä RFIsuotimia (Radio Frequency Interference). Vacon :ssä (MF4 MF6) nämä suotimet ovat vakiona. Vacon täyttää kaikki ensimmäisen ja toisen ympäristön vaatimukset (H-taso: EN (2004), ryhmä C2). Rakenteet MF4 MF6 täyttävät standardin vakiona. Lisäkotelointia tai suotimia ei tarvita. Tarvittaessa mekaanisiin rakenteisiin MF4 MF6 on saatavana myös erittäin alhaisen häiriöpäästötason mahdollistavat integroidut häiriösuotimet (C-taso: EN (2004), ryhmä C1; EN55011, luokka B). Edellä mainittujen standardien mukaisia päästötasoja edellytetään usein esimerkiksi sairaaloiden ACkäytöiltä. EMC-valintataulukko Vacon :n EMC Sairaala Asuinalue Kaupallinen Pienteollisuus Raskas teollisuus Meriteollisuus C V H P P P V V L P P T P (IT-verkko) P (IT-verkko) P = pakollinen, V = valinnainen 10
11 tekniset tiedot Moottoriliitäntä Tulojännite U in V ±10 %, V ±10 % Tulotaajuus Hz Verkkoon kytkeytyminen Kerran minuutissa tai harvemmin Jännite 0 U in Jatkuva lähtövirta Raskas käyttö: I H, ympäristön lämpötila enintään +50 C Normaali käyttö: I L, ympäristön lämpötila enintään +40 C Ympäristöolosuhteet Ylikuormitettavuus Maksimi käynnistysvirta Lähtötaajuus Taajuusresoluutio Ohjausmenetelmä Kytkentätaajuus Kentän heikennyspiste Kiihdytysaika Hidastusaika Jarrutusmomentti Raskas: 1,5 x I H (1 min / 10 min), Normaali: 1,1 x I L (1 min / 10 min) I s 2 sekunnin ajan 20 sekunnin välein Hz 0,01 Hz Taajuusohjaus, takaisinkytkemätön vektorisäätö 1 16 khz Tehdasasetus 6 khz Hz s s DC-jarrutus: 30 % * T N (ilman jarruvastusta), vuojarrutus Ympäristön lämpötila 10 C (ei jäätymistä) +50 C: I H 10 C (ei jäätymistä) +40 C: I L Varastointilämpötila 40 C +70 C Suhteellinen kosteus 0 95 %, ei kondensaatiota, ei korroosiota, ei tippuvaa vettä Ilmanlaatu: - kemialliset höyryt - mekaaniset hiukkaset Käyttöpaikan korkeus Tärinä EN50178/EN Iskut EN50178, EN IEC , käytössä oleva yksikkö, luokka 3C2 IEC , käytössä oleva yksikkö, luokka 3S2 100 prosentin kuormitettavuus (alentumatta) 1000 metrin korkeuteen asti 1 prosentin vähennys jokaista 100 metriä kohden, kun korkeus on suurempi kuin 1000 metriä, enintään 3000 metriä Hz Värähtelyn amplitudi 1 mm (huippu) taajuusalueella 3 5,8 Hz Maksimi kiihtyvyysamplitudi 1 G taajuusalueella 15,8 150 Hz UPS-pudotuskoe (soveltuvin UPS-painoin) Varastointi ja kuljetus: enint. 15 G, 11 ms (pakkauksessa) Kotelointiluokka, kaikki MF4 MF6: IP21 ja IP54, MF2 MF3: IP20 EMC Häiriösietoisuus Täyttää EMC-standardien häiriösietoisuusvaatimukset Päästöt MF4 MF6: EMC-taso H: EN (2004), ryhmä C2; EN , EN ; EN55011 luokka A EMC-taso C: EN (2004), ryhmä C1; EN , EN ,-2; EN55011 luokka B EMC-taso T: Kelluviin verkkoihin (IT-verkot), voidaan myös modifioida H-tason laitteista MF2 MF3: EMC-taso N: EN (2004), ryhmä C4 EMC-taso H + RFI-suodin: EN (2004), ryhmä C2; EN , EN ; EN55011 luokka A Turvallisuus Verkkoliitäntä Ohjausominaisuudet Ohjausliitännät (OPT-AA tai OPT-AI) Suojaukset EN (1997), EN (1996), EN (2000, 3. painos) (soveltuvin osin), IEC , CE, UL, CUL, FI, GOST R; (katso hyväksynnät tyyppikilvestä) Analogiatulon jännite V, Ri = 200 kω, resoluutio 0,1 %, tarkkuus ±1 % Analogiatulon virta 0(4) 20 ma, Ri = 250 Ω differentiaalinen, resoluutio 0,1 %, tarkkuus ±1 % Digitaalitulot 3 (6), V DC Apujännite +24 V, ±15 %, enint. 250 ma (MF2-MF3: 100mA) Referenssijännite, lähtö +10 V, +3 %, maks. kuorma 10 ma Analogialähtö 0(4) 20 ma; R L maks. 500 Ω, resoluutio 10 bittiä, tarkkuus ±2 % Relelähdöt 1 (2) ohjelmoitava(t) relelähtö(-lähdöt) Katkaisukapasiteetti: 24 V DC / 8 A, 250 V AC / 8 A, 125 V DC / 0,4 A. Minimi kytkentäkuorma: 5 V / 10 ma RS-485 Sarjaväylä (Modbus RTU) Termistoritulo Galvaanisesti erotettu, R trip = 4,7 kω (OPT-AI) Ylijännite, alijännite, maasulku, lähtöjännitteen valvonta, ylivirta, laitteen ylilämpö, moottorin, moottorin jumi, moottorin alikuormitus, riviliittimen +24 V:n ja +10 V:n oikosulku 11
12 Vacon Oyj Runsorintie 7, Vaasa Puh , Faksi sähköposti: Vacon-yhteistyökumppani Oikeudet muutoksiin pidätetään. 12 BC00090B
