1 ABB general machinery drive ACS350, 0,37 7,5 kw Tuoteluettelo PROFIILI TEOLLISUUDEN TOIMIALAT TUOTTEET SOVELLUKSET ASIANTUNTEMUS KUMPPANIT PALVELUT

2 Kaksi taajuusmuuttajan valintatapaa Vaihtoehto 1: Ota yhteys ABB-taajuusmuuttajien paikalliseen jälleenmyyjään (katso sivu 15) ja kerro, mitä haluat. Lisätietoja löydät sivun 3 sisällysluettelon avulla. TAI Vaihtoehto 2: Luo oma tilauskoodi kuuden alla olevan vaiheen avulla. Jokaisen vaiheen kohdalta löydät viittauksen sivulle, jossa on lisää hyödyllistä tietoa. Tyyppikoodin rakenne: 1 Tuotesarja Nimellisarvot ja tyypit Jännitteet Rakenne Mitat Lisävarusteet 7 Tekniset tiedot Ohjausliitännät Palvelut Yhteystiedot ja www-sivut 3AFE REV C FI

3 Sisällysluettelo ABB general machinery drive, ACS350 ABB general machinery drive...4 Ominaisuudet...4 Tekniset ominaisuudet...5 Sähkömagneettinen yhteensopivuus...6 Nimellisarvot, tyypit, jännitteet ja rakenne...6 Tyyppikoodi...6 Jännitteet...6 Rakenne...6 Syöttövaiheet ja EMC-suodin...6 Mitat...7 Kaappiin asennetut laitteet...7 Seinälle asennettavat laitteet...7 Lisävarusteet...7 Lisävarusteiden valitseminen...7 Käyttöliittymät...8 Laiteliitännät...9 Suojaus ja asennus...9 FlashDrop...10 Jarruvastukset...10 Tulo- ja lähtökuristimet...10 DriveWindow Light Tekniset tiedot...12 Jäähdytys ja sulakkeet...12 Ohjausliitännät...13 Ohjausliitäntäesimerkkejä...13 Palvelut AFE REV C FI

4 ABB general machinery drive ABB general machinery drive -taajuusmuuttajat ABB general machinery drive -taajuusmuuttajat on suunniteltu koneenrakennusteollisuuden tarpeisiin. Sarjavalmistuksessa laitetta kohti käytetty aika on ratkaisevan tärkeä. Taajuusmuuttajat onkin suunniteltu siten, että niiden asennus, parametrien asetus ja käyttöönotto sujuvat erittäin nopeasti. Perustuotteista on tehty mahdollisian käyttäjäystävällisiä suorituskykyä unohtamatta. Taajuusmuuttajien monet eri toiminnot täyttävät vaativiatkin tarpeet. Sovellukset ABB general machinery drive -taajuusmuuttajat täyttävät monien laitesovellusten vaatimukset. Ne sopivat erinomaisesti elintarvike-, tekstiili-, kumi- ja muoviteollisuuden tarpeisiin sekä materiaalinkäsittely-, paino- ja puuntyöstösovelluksiin. Erikoisominaisuudet FlashDrop Sekvenssiohjelmointi Monipuolinen ohjelmisto ja kompakti koko Optimaaliset käyttö- ja laiteliitännät Koko tuotesarjalla yhtenäinen korkeus ja syvyys Helppo asennus Ominaisuudet Edut Lisätietoja FlashDrop Sekvenssiohjelmointi Ohjelmisto Käyttöliittymät Kenttäväylät Helppo asentaa kaappiin Sisäänrakennettu EMC-suodin Sisäänrakennettu jarrukatkoja Taajuusmuuttajan suojaus Nopea ja helppo asennus sekä käyttöönotto volyymiasiakkaalle. Vakiona logiikkaohjaus, joka vähentää ulkoisen ohjelmoitavan logiikan tarvetta. Huipputekniikka, tehokkuus ja erinomainen muunneltavuus. Kustannustehokas vaihtoehto ilman ohjauspaneeleita. Saatavana useita ohjauspaneeleita eri tarpeisiin. Nopea tiedonsiirto sekä kiinteä ja kestävä kenttäväylärakenne. Optimaalinen kaapitettavuus ja tehokas tilankäyttö. Lisätilaa tai ylimääräisiä osia ei tarvita eikä lisäkustannuksia synny. Vähentää kustannuksia, säästää tilaa ja on helppo kytkeä. Uudet ratkaisut suojaavat taajuusmuuttajaa, mahdollistavat ongelmattoman käytön ja varmistavat laadukkaan lopputuloksen. Uusi nopea, turvallinen ja ongelmaton parametrointi ilman sähköä. Patentoitu. Sovelluskohtainen 8-vaiheinen ohjelmointi ja kattavat siirtymä- ja liipaisutoiminnot. Takaisinkytkemätön vektorisäätö ja innovatiivisia ominaisuuksia. Paneelisuoja vakiona. Assistant-ohjauspaneeli, jossa selkeät alfanumeeriset valikot, reaaliaikakello ja 14 kielivaihtoehtoa. Basic-ohjauspaneeli, jossa numeronäyttö. Mukana plug-in-tyyppinen kenttäväyläsovitin. Ruuvi-, DIN-kisko-, sivuttain- ja rinnakkainasennus. Yhtenäinen korkeus ja syvyys. Vakiona 2. käyttöympäristön suodin, joka täyttää standardin IEC vaatimukset. 100 % jarrutuskapasiteetti. Moottorilähtö ja IO suojattu vääriltä kytkennöiltä. Suojaus epäluotettavilta syöttöverkoilta. Lakatut kortit vakiona. 4 3AFE REV C FI

5 Tekniset ominaisuudet Verkkoliitäntä Jännite- ja tehoalue Taajuus Tehokerroin 0,98 Moottoriliitäntä Jännite Taajuus Jatkuva kuormitettavuus (vakiomomentti, kun ympäristön lämpötila on maks C) Ylikuormitettavuus (ympäristön lämpötila maks C) Kytkentätaajuus Vakio Valittavissa Kiihtyvyys Hidastuvuus Jarrutus Nopeussäätö Staattinen tarkkuus Dynaaminen tarkkuus 1-vaiheinen, V ±10 % 0,37 2,2 kw 3-vaiheinen, V ±10 % 0,37 4 kw 3-vaiheinen, V ±10 % 0,37 7,5 kw Hz 3-vaiheinen, 0 U VERKKO Hz Nimellislähtövirta I 2N Raskas käyttö 1,5 x I 2N, 1 minuutin ajan 10 minuutin välein Käynnistyksessä 1,8 x I 2N 2 sekunnin ajan 4 khz 4 16 khz, 4 khz:n askelin 0, s 0, s Sisäänrakennettu jarrukatkoja vakiona 20 % moottorin jättämästä < 1 % s 100 % momentti-iskulla Momentinsäätö Momentin nousuaika < 10 ms nimellismomentilla Epälineaarisuus ± 5 % nimellismomentilla Ympäristöolosuhteet Ympäristön lämpötila o C, huurtuminen ei sallittu 50 o C, kuormitettavuus pienenee 10 % Korkeus Lähtövirta Nimellisvirta m, alenee 1 % jokaista 100 m kohden m korkeudessa Suhteellinen kosteus Alle 95 % (ei tiivistymistä) Kotelointiluokka IP20 / NEMA 1 -kotelointi lisävarusteena Kotelon väri NCS 1502-Y, RAL 9002, PMS 420 C IEC Ei johtavaa pölyä Class 1C2 (kemialliset kaasut) Class 1S2 (kiinteät hiukkaset) Class 2C2 (kemialliset kaasut) Class 2S2 (kiinteät hiukkaset) Class 3C2 (kemialliset kaasut) Class 3S2 (kiinteät hiukkaset) Tuotteiden yhteensopivuus Epäpuhtaudet Kuljetus Varastointi Käyttö Pienjännitedirektiivi 73/23/EEC lisäyksin Konedirektiivi 98/37/EC EMC-direktiivi 89/336/EEC lisäyksin Laatujärjestelmä ISO 9001 Ympäristöjärjestelmä ISO UL-, cul-, CE-, C-Tick- ja GOST R -hyväksynnät Ohjelmoitavat ohjausliitännät Kaksi analogiatuloa Jänniteohjaus Unipolaarinen Bipolaarinen Virtaohjaus Unipolaarinen Bipolaarinen Potentiometrin apujännite Asettelutarkkuus Tarkkuus Yksi analogialähtö Apujännite Viisi digitaalituloa Tuloimpedanssi Yksi relelähtö Tyyppi Maks. kytkentäjännite Maks. kytkentävirta Maks. jatkuva virta Yksi digitaalilähtö Tyyppi Maks. kytkentäjännite Maks. kytkentävirta Taajuus Asettelutarkkuus Tarkkuus Sarjaliikenne Kenttäväylät Virkistystaajuus PROFIBUS DP DeviceNet CANopen Modbus Kuristimet AC-tulokuristimet AC-lähtökuristimet 0 (2) 10 V, R in > 312 kω V, R in > 312 kω 0 (4) 20 ma, R in = 100 Ω ma, R in = 100 Ω 10 V ±1 % maks. 10 ma, R < 10 kω 0,1 % ±1 % 0 (4) 20 ma, kuorma < 500 Ω 24 V DC ±10 %, maks. 200 ma V DC sisäisellä tai ulkoisella teholähteellä, PNP ja NPN, taajuustulo 0 10 khz 2,4 kω NO + NC 250 V AC/30 V DC 0,5 A/30 V DC; 5 A/230 V AC 2 A rms Transistorilähtö 30 V DC 100 ma/30 V DC, oikosulkusuojattu 10 Hz 16 khz 1 Hz 0,2 % Plug-in-tyyppi < 10 ms (taajuusmuuttajan ja kenttäväylämoduulin välillä) 9-nastainen D-liitin Siirtonopeus enintään 12 Mbittiä/s PROFIBUS DP ja PROFIBUS DPV1 Verkkoliitäntä perustuu PROFIdrive -profi iliin. 5-nastainen ruuviliitin Siirtonopeus enintään 500 kbittiä/s Verkkoliitäntä perustuu ODVA AC/DC drive -profi iliin. 9-nastainen D-liitin Siirtonopeus enintään 1 Mbittiä/s Verkkoliitäntä perustuu CiA DS402 -profi iliin. 4-nastainen ruuviliitin Siirtonopeus enintään 115 kbittiä/s Ulkoinen lisävaruste Harmonisen kokonaissärön häiriöiden vähentämiseen osakuormituksessa ja standardin SFS-EN noudattamiseen. Ulkoinen lisävaruste Pitkiä moottorikaapeleita varten 3AFE REV C FI

6 Sähkömagneettinen yhteensopivuus EMC (standardin SFS-EN mukaan) 2. käyttöympäristön suodin, rajoittamaton jakelu, C3 kun moottorikaapeli on 30 m, sisäänrakennettu tyyppi vakiona. EMC-standardit SFS-EN /A11 (2000), tuotestandardi SFS-EN (2004), tuotestandardi SFS-EN 55011, tuoteperhestandardi teollisuuden, tieteen ja lääketieteen laitteille (ISM) 1. käyttöympäristö, rajoittamaton jakelu 1. käyttöympäristö, rajoitettu jakelu 2. käyttöympäristö, rajoittamaton jakelu 2. käyttöympäristö, rajoitettu jakelu Category C1 Group 1 Class B Category C2 Group 1 Class A Category C3 Group 2 Class A Category C4 - Nimellisarvot, tyypit, jännitteet ja rakenne Tyyppikoodi Tyyppikoodi on yksilöllinen viitenumero (yllä ja oikealla neljännessä sarakkeessa), joka kertoo taajuusmuuttajan tehoalueen ja runkokoon. Kun tyyppikoodi on valittu, runkokoon (viides sarake) avulla voidaan määritellä taajuusmuuttajan mitat (katso seuraava sivu). Jännitteet ACS350-taajuusmuuttajia on saatavana kahdella eri jännitealueella: 2 = V 4 = V Lisää yllä olevaan tyyppikoodiin 2 tai 4, jännitevalinnasta riippuen. Rakenne Tyyppikoodissa (yllä) luku 01E vaihtelee taajuusmuuttajan vaiheesta ja EMC-suotimesta riippuen. Valitse sopivat alla olevista vaihtoehdoista. 01 = 1-vaiheinen 03 = 3-vaiheinen E = EMC-suodin on kytketty, taajuus 50 Hz U = EMC-suodinta ei ole kytketty, taajuus 60 Hz (Tarvittaessa suodin voidaan kytkeä helposti.) P N kw Nimellisarvot P N hp I 2N A Tyyppikoodi Runkokoko 1-vaiheinen syöttöjännite V -laitteet 0,37 0,5 2,4 ACS350-01X-02A4-2 R0 0,75 1 4,7 ACS350-01X-04A7-2 R1 1,1 1,5 6,7 ACS350-01X-06A7-2 R1 1,5 2 7,5 ACS350-01X-07A5-2 R2 2,2 3 9,8 ACS350-01X-09A8-2 R2 3-vaiheinen syöttöjännite V -laitteet 0,37 0,5 2,4 ACS350-03X-02A4-2 R0 0,55 0,75 3,5 ACS350-03X-03A5-2 R0 0,75 1 4,7 ACS350-03X-04A7-2 R1 1,1 1,5 6,7 ACS350-03X-06A7-2 R1 1,5 2 7,5 ACS350-03X-07A5-2 R1 2,2 3 9,8 ACS350-03X-09A8-2 R ,3 ACS350-03X-13A3-2 R ,6 ACS350-03X-17A6-2 R2 3-vaiheinen syöttöjännite V -laitteet 0,37 0,5 1,2 ACS350-03X-01A2-4 R0 0,55 0,75 1,9 ACS350-03X-01A9-4 R0 0,75 1 2,4 ACS350-03X-02A4-4 R1 1,1 1,5 3,3 ACS350-03X-03A3-4 R1 1,5 2 4,1 ACS350-03X-04A1-4 R1 2,2 3 5,6 ACS350-03X-05A6-4 R ,3 ACS350-03X-07A3-4 R ,8 ACS350-03X-08A8-4 R1 5,5 7,5 12,5 ACS350-03X-12A5-4 R3 7, ,6 ACS350-03X-15A6-4 R3 Tyyppikoodissa X korvataan kirjaimella E tai U. 6 3AFE REV C FI

7 Mitat Kaappiin asennetut laitteet (IP20 UL open) Seinälle asennettavat laitteet (NEMA 1) K1 K2 K3 K4 K5 S L S Runkokoko K1 K2 IP20 UL open NEMA 1 K3 L S Paino kg K4 K5 L S Paino kg R , ,5 R , ,7 R , ,9 R , ,1 K1 = Korkeus ilman kiinnikkeitä ja kiinnityslevyä K2 = Korkeus kiinnikkeiden kanssa, ilman kiinnityslevyä K3 = Korkeus kiinnikkeiden ja kiinnityslevyn kanssa K4 = Korkeus kiinnikkeiden ja NEMA 1 -kytkentäkotelon kanssa K5 = Korkeus kiinnikkeiden, NEMA 1 -kytkentäkotelon ja suojan kanssa L = Leveys S = Syvyys L Lisävarusteet Lisävarusteiden valitseminen ACS350-sarjan taajuusmuuttajiin on saatavana taulukossa olevia lisävarusteita. Jokaisella lisävarusteella on nelimerkkinen koodi, joka näkyy taulukon ensiäisessä sarakkeessa. Koodilla korvataan yllä olevan tyyppikoodin merkit J400. Lisävarusteita voi tilata niin monta kuin tarvitaan lisäämällä koodeja tyyppikoodin loppuun. Valintataulukko Kotelointiluokka - *) - *) NEMA 1 (R0, R1, R2) NEMA 1 (R3) MUL1-R1 MUL1-R3 Ohjauspaneeli J400 Assistant-ohjauspaneeli ACS-CP-A J404 Basic-ohjauspaneeli ACS-CP-C - *) Paneelin asennussarja ACS/H-CP-EXT Potentiometri J402 Potentiometri MPOT-01 Kenttäväylät K451 K454 K457 K458 DeviceNet PROFIBUS DP CANopen ModBus RTU Ulk. lisävarusteet - *) - *) FlashDrop DriveWindow Light 2 FDNA-01 FPBA-01 FCAN-01 FMBA-01 MFDT-01 DriveWindow Light 2 *) Tilaus tehdään erillisellä MRP-koodinumerolla. 3AFE REV C FI

8 Lisävarusteet Ohjaus Käyttöliittymät Paneelisuoja Paneelisuojan tarkoituksena on suojata taajuusmuuttajan kytkentäpintoja. Se toimitetaan vakiona ACS350-taajuusmuuttajan mukana. Lisävarusteina on saatavana kaksi vaihtoehtoista ohjauspaneelia. Basic-ohjauspaneeli Basic-ohjauspaneelissa on yksirivinen numeronäyttö. Paneelia voidaan käyttää taajuusmuuttajan ohjaukseen, parametriarvojen asettamiseen tai arvojen kopioimiseen taajuusmuuttajasta toiseen. Assistant-ohjauspaneeli Assistant-ohjauspaneelissa on monikielinen, alfanumeerinen näyttö helppoa ohjelmointia varten. Ohjauspaneelissa on useita assistantteja ja sisäänrakennettu käyttäjää opastava helptoiminto. Paneelissa on myös reaaliaikakello, jota voidaan käyttää vianetsintään ja taajuusmuuttajan ohjaukseen, kuten käynnistykseen ja pysäytykseen. Ohjauspaneelin avulla parametreja voidaan kopioida varmuuskopiointia tai toiseen taajuusmuuttajaan lataamista varten. Suuri graafinen näyttö ja valintanäppäimet helpottavat paneelin käyttöä. Potentiometri Potentiometrissä MPOT-01 on kaksi kytkintä: käy/seis ja eteen/taakse. Vaihtoehto valitaan DIP-kytkimillä. Ulkoista virtalähdettä ei tarvita. Ohjauspaneelin asennussarja Ohjauspaneeli voidaan kiinnittää kaapin oveen asennussarjan avulla. Sarjaan kuuluvat 3 metrinen välikaapeli, tiiviste, kiinnitysruuvit ja asennuspohja. Paneelisuoja (vakiona) Potentiometri Basic-ohjauspaneeli Assistant-ohjauspaneeli 8 3AFE REV C FI

9 Lisävarusteet Ohjaus Laiteliitännät Plug-in-kenttäväylien avulla taajuusmuuttajat voidaan liittää kaikkiin yleisimpiin automaatiojärjestelmiin. Yksinkertaisen kierretyn parikaapelin käyttö pienentää kaapelointitarvetta, vähentää kustannuksia ja parantaa järjestelmän luotettavuutta. ACS350 tukee seuraavia kenttäväyliä: DeviceNet PROFIBUS DP CANopen Modbus RTU Suojaus ja asennus EMCsuotimen maadoitusruuvi (EMC) Varistorin maadoitusruuvi (VAR) Irrotettava pidike asiakkaan omalle tuotemerkille Paneeliliitin FlashDrop-liitäntä LEDit Analogia-I/O Relelähtö Digitaalitulot Digitaalilähtö NEMA 1 -sarja NEMA 1 -sarja sisältää kytkentäkotelon sormien suojausta varten, suojakuvun sekä erillisen suojan lialta ja pölyltä suojautumiseen. Suojakansi Suojakansi on tarkoitettu I/O-liitäntöjen suojaukseen. Kiinnityslevyt Kiinnityslevyjä käytetään sähköisiltä häiriöiltä suojautumiseen. Kiinnityslevyt ja kiinnikkeet sisältyvät taajuusmuuttajapakkaukseen vakiona. Suojakansi (vakiona) Kiinnityslevyt (vakiona) 3AFE REV C FI

10 Lisävarusteet Ulkoiset lisävarusteet Näille ulkoisille lisävarusteille tarvitaan erillinen tilausrivi ja tyyppikoodi. FlashDrop FlashDrop on pieni ja tehokas työkalu, jonka avulla parametrien valitseminen ja asettaminen on nopeaa ja helppoa. Valitut parametrit voidaan piilottaa laitteen suojaamiseksi, jolloin näkyviin jäävät vain sovelluksen tarvitsemat parametrit. Työkalulla voidaan kopioida parametreja taajuusmuuttajien tai PC:n ja taajuusmuuttajan välillä. Kaikki tämä voidaan tehdä ennen jännitteen kytkemistä taajuusmuuttajaan itse asiassa taajuusmuuttajaa ei tarvitse edes purkaa pakkauksesta. DrivePM DrivePM (Drive parameter manager) on työkalu, jonka avulla parametrisarjoja voidaan luoda, muokata ja kopioida FlashDropiin. Kukin parametri tai parametriryhmä voidaan piilottaa, jolloin taajuusmuuttajan käyttäjä ei näe kyseistä parametria tai parametriryhmää. DrivePM-ohjelman vaatimukset Windows 2000/XP Vapaa PC:n sarjaportti FlashDrop-pakettiin sisältyy FlashDrop DrivePM-ohjelma CD-ROM-levyllä Käyttöopas pdf-muodossa CD-ROM-levyllä OPCA-02-kaapeli PC:n ja FlashDropin kytkentään Akun laturi Jarruvastukset Jarruvastus valitaan alla olevan taulukon avulla. Lisätietoja jarruvastusten valinnasta on ACS350:n Käyttäjän oppaassa. ACS350-taajuusmuuttajassa on vakiona sisäänrakennettu jarrukatkoja, joten ylimääräistä tilaa tai asennusaikaa ei tarvita. Valintataulukko Tyyppikoodi Runkokoko R min ohm Tyyppikoodissa X korvataan kirjaimella E tai U. R max ohm P BRmax kw hp 1-vaiheinen syöttöjännite V -laitteet ACS350-01X-02A4-2 R ,37 0,5 ACS350-01X-04A7-2 R ,75 1 ACS350-01X-06A7-2 R ,1 1,5 ACS350-01X-07A5-2 R ,5 2 ACS350-01X-09A8-2 R ,2 3 3-vaiheinen syöttöjännite V -laitteet ACS350-03X-02A4-2 R ,37 0,5 ACS350-03X-03A5-2 R ,55 0,75 ACS350-03X-04A7-2 R ,75 1 ACS350-03X-06A7-2 R ,1 1,5 ACS350-03X-07A5-2 R ,5 2 ACS350-03X-09A8-2 R ,2 3 ACS350-03X-13A3-2 R ACS350-03X-17A6-2 R vaiheinen syöttöjännite V -laitteet ACS350-03X-01A2-4 R ,37 0,5 ACS350-03X-01A9-4 R ,55 0,75 ACS350-03X-02A4-4 R ,75 1 ACS350-03X-03A3-4 R ,1 1,5 ACS350-03X-04A1-4 R ,5 2 ACS350-03X-05A6-4 R ,2 3 ACS350-03X-07A3-4 R ACS350-03X-08A8-4 R ACS350-03X-12A5-4 R ,5 7,5 ACS350-03X-15A6-4 R ,5 10 Tulo- ja lähtökuristimet Lisätietoja tulo- ja lähtökuristimista saat ABB:n paikalliselta jälleenmyyjältä. 10 3AFE REV C FI

11 Lisävarusteet Ohjelmistotyökalut Näille ohjelmistotyökaluille tarvitaan erillinen tilausrivi ja tyyppikoodi. DriveWindow Light 2 DriveWindow Light 2 on helppokäyttöinen ACS350- taajuusmuuttajien käyttöönotto- ja ylläpitotyökalu. Sitä voidaan käyttää offline-tilassa, joten parametriasetukset voidaan tehdä toimistossa ennen varsinaista paikan päällä tapahtuvaa käyttöönottoa. Parametriselaimella voidaan katsoa, muokata ja tallentaa parametreja. Parametrien vertailutoiminnolla taajuusmuuttajan ja tiedoston parametriarvoja voidaan verrata. Käyttäjä voi myös luoda omia parametrisarjoja. Lisäksi DriveWindow Light -ohjelmalla voidaan ohjata taajuusmuuttajaa. Ohjelma valvoo jopa neljää signaalia samanaikaisesti sekä graafisessa muodossa että numeroina. Valvonta voidaan pysäyttää valitulta tasolta millä tahansa tarkoitukseen asetetulla signaalilla. Tärkeiät ominaisuudet ACS350:n sekvenssiohjelmointityökalu Parametrien muokkaus, tallennus ja kopiointi Signaalien valvonta graafisessa muodossa ja numeroina Taajuusmuuttajan ohjaus Start-up wizard -työkalut DriveWindow Light -ohjelman vaatimukset Windows NT/2000/XP Vapaa PC:n sarjaportti Vapaa ohjauspaneelin liitin Sekvenssiohjelmointityökalu ACS350-taajuusmuuttajassa DriveWindow Light 2 -ohjelmaa voidaan käyttää sekvenssiohjelmoinnin parametrien asettamiseen. Työkalu piirtää ohjelman PC:n näytölle, josta näkyvät käytetyt tilat, aktiivinen tila, siirtymäolosuhteet, mahdollinen siirtymäviive sekä käytetty ohjearvo ja ramppi. Sekvenssiohjelmointi mahdollistaa sovelluskohtaisen ohjelmoinnin. Tämä uusi ja helppo sekvenssien asetustapa vähentää ulkoisen ohjelmoitavan logiikan (PLC) tarvetta. Yksinkertaisissa sovelluksissa ulkoinen ohjauslogiikka voidaan jättää kokonaan pois. Start-up wizard -työkalut Start-up wizard -työkalujen ansiosta parametrien asettaminen on vaivatonta. Käynnistä wizard-työkalu, valitse sopiva assistantti, esim. analogialähtöjen asetusta varten, ja kaikki toimintoon liittyvät parametrit näkyvät näytöllä ohjekuvien kera. 3AFE REV C FI

12 Tekniset tiedot Jäähdytys ACS350-taajuusmuuttajissa on vakiona jäähdytyspuhaltimet. Jäähdytysilmassa ei saa esiintyä syövyttäviä aineita eikä ilma saa ylittää ympäristön maksimilämpötilaa, joka on 40 o C (50 o C :ssa kuormitettavuus pienenee). Lisätietoja ympäristöolosuhteista on kohdassa Tekniset ominaisuudet Ympäristöolosuhteet. Jäähdytysilman virtaus Tyyppikoodi Runkokoko w BTU/Hr m 3 /h ft 3 /min Jäähdytysteho Virtaus 1-vaiheinen syöttöjännite V -laitteet ACS350-01X-02A4-2 R * ) -* ) ACS350-01X-04A7-2 R ACS350-01X-06A7-2 R ACS350-01X-07A5-2 R ACS350-01X-09A8-2 R vaiheinen syöttöjännite V -laitteet ACS350-03X-02A4-2 R * ) -* ) ACS350-03X-03A5-2 R * ) -* ) ACS350-03X-04A7-2 R ACS350-03X-06A7-2 R ACS350-03X-07A5-2 R ACS350-03X-09A8-2 R ACS350-03X-13A3-2 R ACS350-03X-17A6-2 R vaiheinen syöttöjännite V -laitteet ACS350-03X-01A2-4 R * ) -* ) ACS350-03X-01A9-4 R * ) -* ) ACS350-03X-02A4-4 R ACS350-03X-03A3-4 R ACS350-03X-04A1-4 R ACS350-03X-05A6-4 R ACS350-03X-07A3-4 R ACS350-03X-08A8-4 R ACS350-03X-12A5-4 R ACS350-03X-15A6-4 R Tyyppikoodissa X korvataan kirjaimella E tai U. * ) Runkokoko R0, luonnollinen konvektiojäähdytys. Sulakkeet ABB:n general machinery drive -taajuusmuuttajien kanssa voidaan käyttää vakiosulakkeita. Alla olevassa taulukossa on tietoa syöttösulakkeista. Valintataulukko Tyyppikoodi IEC-sulakkeet Tyyppikoodissa X korvataan kirjaimella E tai U. * ) Standardin IEC mukaan. A Runkokoko Sulaketyyppi* ) UL-sulakkeet A Sulaketyyppi* ) 1-vaiheinen syöttöjännite V -laittteet ACS350-01X-02A4-2 R0 10 gg 10 UL class T ACS350-01X-04A7-2 R1 16 gg 20 UL class T ACS350-01X-06A7-2 R1 20 gg 25 UL class T ACS350-01X-07A5-2 R2 25 gg 30 UL class T ACS350-01X-09A8-2 R2 35 gg 35 UL class T 3-vaiheinen syöttöjännite V -laitteet ACS350-03X-02A4-2 R0 10 gg 10 UL class T ACS350-03X-03A5-2 R0 10 gg 10 UL class T ACS350-03X-04A7-2 R1 10 gg 15 UL class T ACS350-03X-06A7-2 R1 16 gg 15 UL class T ACS350-03X-07A5-2 R1 16 gg 15 UL class T ACS350-03X-09A8-2 R2 16 gg 20 UL class T ACS350-03X-13A3-2 R2 25 gg 30 UL class T ACS350-03X-17A6-2 R2 25 gg 35 UL class T 3-vaiheinen syöttöjännite V -laitteet ACS350-03X-01A2-4 R0 10 gg 10 UL class T ACS350-03X-01A9-4 R0 10 gg 10 UL class T ACS350-03X-02A4-4 R1 10 gg 10 UL class T ACS350-03X-03A3-4 R1 10 gg 10 UL class T ACS350-03X-04A1-4 R1 16 gg 15 UL class T ACS350-03X-05A6-4 R1 16 gg 15 UL class T ACS350-03X-07A3-4 R1 16 gg 20 UL class T ACS350-03X-08A8-4 R1 20 gg 25 UL class T ACS350-03X-12A5-4 R3 25 gg 30 UL class T ACS350-03X-15A6-4 R3 30 gg 35 UL class T Vapaan tilan tarve Koteloinnin tyyppi Tila ylhäällä Tila alhaalla Tila sivuilla Kaikki runkokoot AFE REV C FI

13 Ohjausliitännät Nämä liitännät ovat vain esimerkkejä. Lisätietoja on ACS 350 Käyttäjän oppaassa. ramppiparin valinta R<10 kω 0-20 ma Maadoita kaapelin vaippa lähdepäähän vakionopeus 1 eteen/ taakse Digitaalitulojen kytkentä NPN-kytketty käyntiin/ seis maks. 30 V DC ACS350 X SCR AI1 +10 V AI2 AO +24 V DCOM DI1 DI2 DI3 DI4 DI5 ROCOM RONC RONO DOSRC DOOUT DO DIP-kytkin analogiatulot AI1: AI2: NO NO R<10 kω 0-10 V 0(4)-20 ma + 24 V vakionopeus 1 eteen/ taakse käyntiin/ seis ACS350 X SCR AI1 +10 V AI2 AO +24 V DCOM DI1 DI2 DI3 DI4 DI5 DIP-kytkin analogiatulot AI1: AI2: NO NO 0-10 V 0-10 V 0 V Analogiatuloa voidaan käyttää myös bipolaarisilla jännitteillä: Digitaalitulojen kytkentä PNP-kytketty ulkoisella tehosyötöllä maks. 30 V DC ROCOM RONC RONO DOSRC DOOUT DO +10 V -10 V SCR AI +10 V DIP-kytkin analogiatulot AI1: NO 0-10 V 3AFE REV C FI

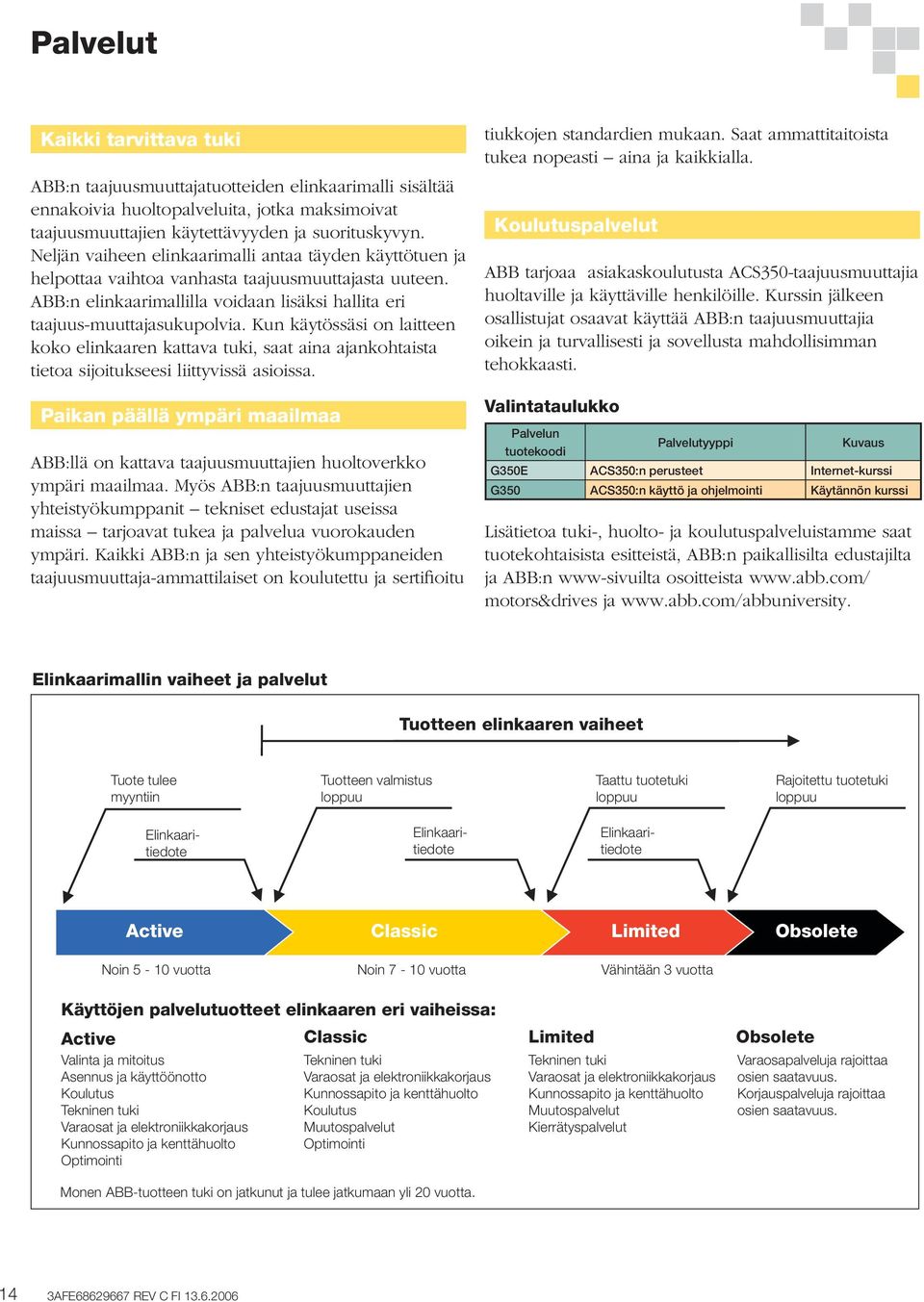

14 Palvelut Kaikki tarvittava tuki ABB:n taajuusmuuttajatuotteiden elinkaarimalli sisältää ennakoivia huoltopalveluita, jotka maksimoivat taajuusmuuttajien käytettävyyden ja suorituskyvyn. Neljän vaiheen elinkaarimalli antaa täyden käyttötuen ja helpottaa vaihtoa vanhasta taajuusmuuttajasta uuteen. ABB:n elinkaarimallilla voidaan lisäksi hallita eri taajuus-muuttajasukupolvia. Kun käytössäsi on laitteen koko elinkaaren kattava tuki, saat aina ajankohtaista tietoa sijoitukseesi liittyvissä asioissa. Paikan päällä ympäri maailmaa ABB:llä on kattava taajuusmuuttajien huoltoverkko ympäri maailmaa. Myös ABB:n taajuusmuuttajien yhteistyökumppanit tekniset edustajat useissa maissa tarjoavat tukea ja palvelua vuorokauden ympäri. Kaikki ABB:n ja sen yhteistyökumppaneiden taajuusmuuttaja-aattilaiset on koulutettu ja sertifioitu tiukkojen standardien mukaan. Saat aattitaitoista tukea nopeasti aina ja kaikkialla. Koulutuspalvelut ABB tarjoaa asiakaskoulutusta ACS350-taajuusmuuttajia huoltaville ja käyttäville henkilöille. Kurssin jälkeen osallistujat osaavat käyttää ABB:n taajuusmuuttajia oikein ja turvallisesti ja sovellusta mahdollisian tehokkaasti. Valintataulukko Palvelun tuotekoodi Palvelutyyppi Kuvaus G350E ACS350:n perusteet Internet-kurssi G350 ACS350:n käyttö ja ohjelmointi Käytännön kurssi Lisätietoa tuki-, huolto- ja koulutuspalveluistae saat tuotekohtaisista esitteistä, ABB:n paikallisilta edustajilta ja ABB:n www-sivuilta osoitteista motors&drives ja Elinkaarimallin vaiheet ja palvelut Tuotteen elinkaaren vaiheet Tuote tulee myyntiin Tuotteen valmistus loppuu Taattu tuotetuki loppuu Rajoitettu tuotetuki loppuu Elinkaaritiedote Elinkaaritiedote Elinkaaritiedote Active Classic Limited Obsolete Noin 5-10 vuotta Noin 7-10 vuotta Vähintään 3 vuotta Käyttöjen palvelutuotteet elinkaaren eri vaiheissa: Active Classic Limited Obsolete Valinta ja mitoitus Asennus ja käyttöönotto Koulutus Tekninen tuki Varaosat ja elektroniikkakorjaus Kunnossapito ja kenttähuolto Optimointi Tekninen tuki Varaosat ja elektroniikkakorjaus Kunnossapito ja kenttähuolto Koulutus Muutospalvelut Optimointi Monen ABB-tuotteen tuki on jatkunut ja tulee jatkumaan yli 20 vuotta. Tekninen tuki Varaosat ja elektroniikkakorjaus Kunnossapito ja kenttähuolto Muutospalvelut Kierrätyspalvelut Varaosapalveluja rajoittaa osien saatavuus. Korjauspalveluja rajoittaa osien saatavuus. 14 3AFE REV C FI

15 Yhteystiedot ja www-sivut Myynti Drives Alliance Drives Alliance Myynti ja Tuki - Sertifioitu ABB:n yhteistyökumppani osaava myyntihenkilöstö tuotteiden mitoitus ja valinta takuukäsittely osaava tekninen henkilöstö tekninen tuki tuotekoulutus käyttöönotot Airwecare Oy Sörnäisten rantatie 27 A HELSINKI puh (myynti) puh (huolto) fax Auser Oy Takojantie KOTKA puh fax Hautalan sähkömoottori Oy Hautalantie TAMPERE puh fax Kojaltek Oy Voudintie OULU puh fax Kraftmek Oy Hitsaajankatu 9 B HELSINKI puh. (09) fax (tehonsiirto) fax (laakerit) Laakerikulma Oy Eprom Pytäränkatu KOUVOLA puh fax Pietec Oy Jaakonkatu 39 C PIETARSAARI puh fax Rovaniemen Sähko ja Säätölaite Oy Rinteenmäki ROVANIEMI puh fax Scancool Oy Yrittäjäntie Kokkola Puhelin Fax / Sähkökonekorjaus Pursiainen Oy Yrittäjäntie KUOPIO puh fax Tiltek Oy Virkamaankatu TORNIO puh fax Tornion Sähköpojat Oy Raidekatu TORNIO puh fax Turun Sähkötukku Oy Humaliston Sähkö Pitkämäenkatu TURKU puh fax Tukkumyyjät Elektroskandia Oy Toimipisteet koko maassa puh fax Onninen Oy Toimipisteet koko maassa puh fax SLO Oy Toimipisteet koko maassa puh fax AFE REV C FI

16 Copyright 2006 ABB. Kaikki oikeudet pidätetään. 3AFE REV C FI Oikeudet muutoksiin pidätetään. HANSAPRINT/SAL06_0xxxx/2006 ABB Oy Kotimaan tuotemyynti PL Helsinki Puhelin Tekninen tuki Telekopio Internet
