1 Korotetun tehon tahtireluktanssimoottori ja taajuusmuuttaja -paketti Optimoidut kokonaiskustannukset pumppu- ja puhallinsovelluksille ABB Title Lorem Ipsum dolor sit Possible Subtitle

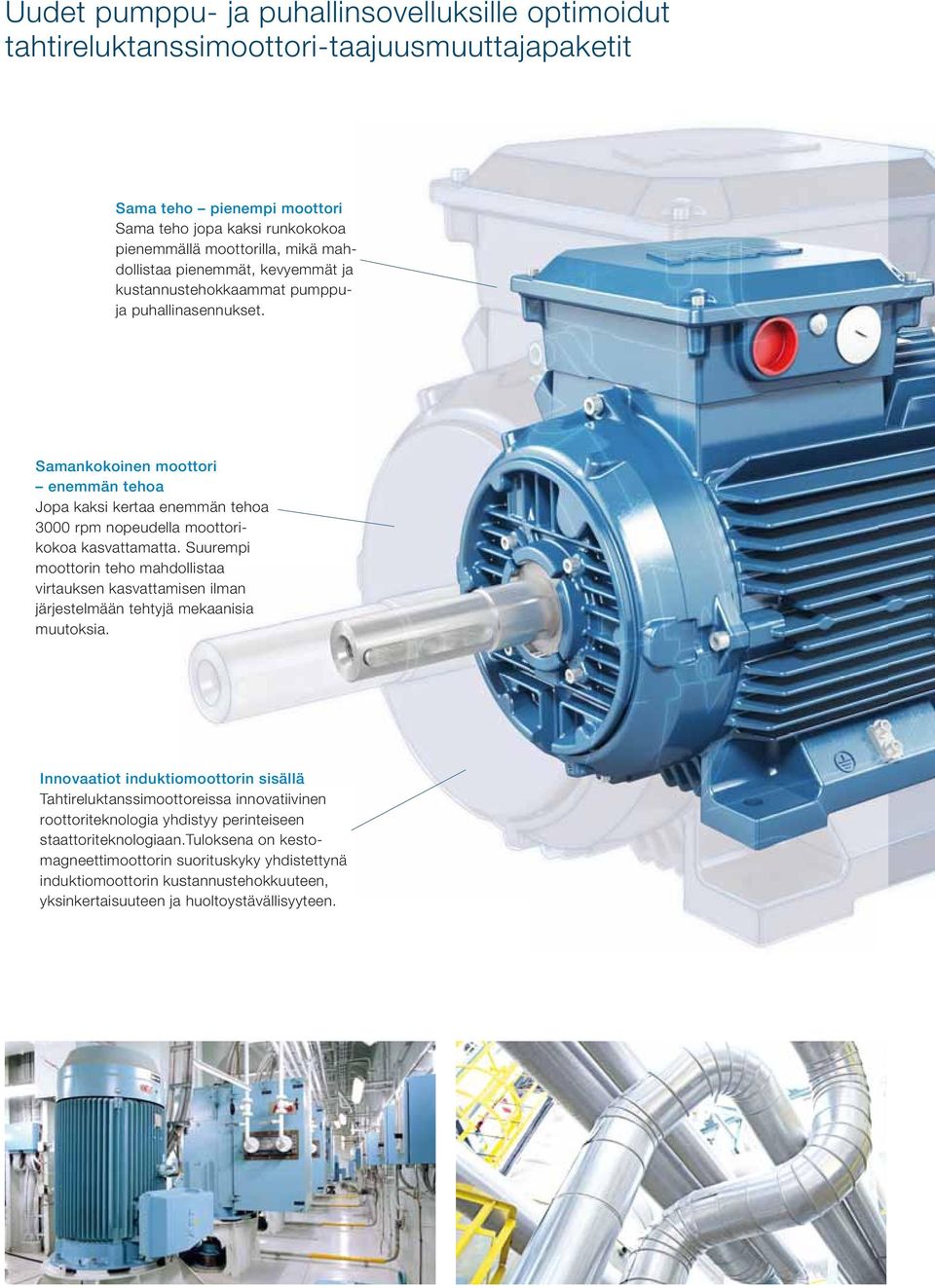

2 Uudet pumppu- ja puhallinsovelluksille optimoidut tahtireluktanssimoottori-taajuusmuuttajapaketit Sama teho pienempi moottori Sama teho jopa kaksi runkokokoa pienemmällä moottorilla, mikä mahdol listaa pienemmät, kevyemmät ja kustannus s tehokkaammat pumppu- ja puhallinasennukset. Samankokoinen moottori ottori enemmän tehoa Jopa kaksi kertaa enemmän emmän tehoa 3000 rpm nopeudella moottori- kokoa kasvattamatta. Suurempi moottorin teho mahdollistaa virtauksen kasvat tamisen ilman järjestelmään tehtyjä mekaanisia ia muutoksia. Innovaatiot induktiomoottorin sisällä Tahtireluktanssimoottoreissa toreissa innovatiivinen roottoriteknologia yhdistyy perinteiseen staattoriteknologiaan.tuloksena on kestomagneettimoottorisuorituskyky yhdistet tynä induktiomoottorin kustannus tehokkuuteen, yksinkertaisuuteen ja huolto ystävällisyyteen.

Samankokoinen moottori ottori enemmän tehoa Jopa kaksi kertaa enemmän emmän tehoa 3000 rpm nopeudella moottori- kokoa kasvattamatta.

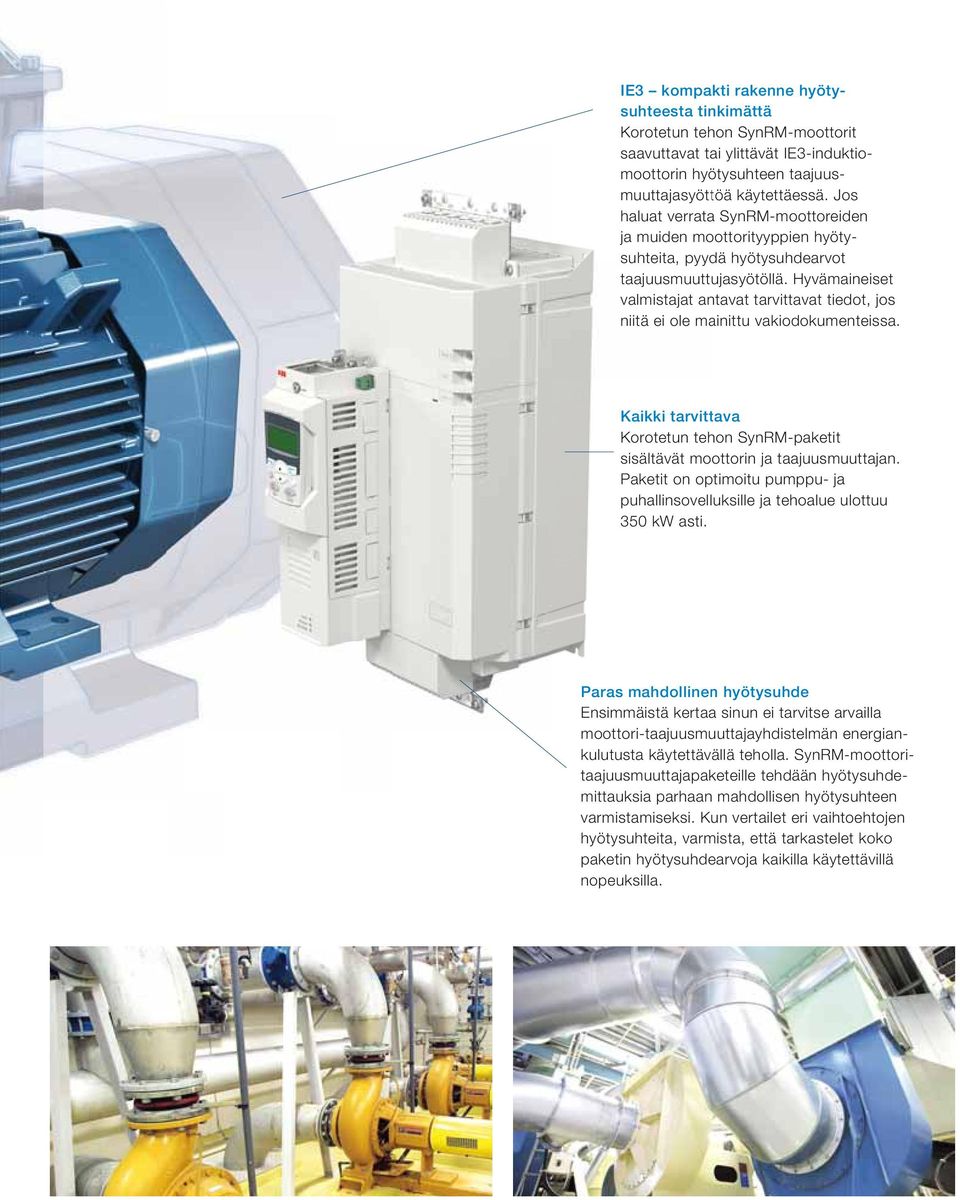

3 IE3 kompakti rakenne hyötysuhteesta tinkimättä Korotetun tehon SynRM-moottorit saavuttavat tai ylittävät IE3-induktiomoottorin hyötysuhteen taajuusmuuttajasyöttöä käytettäessä. Jos haluat verrata SynRM-moottoreiden ja muiden moottorityyppien hyöty- suhteita, pyydä hyötysuhdearvot taajuusmuuttujasyötöllä. Hyvämaineiset valmistajat antavat tarvittavat tiedot, jos niitä ei ole mainittu vakiodokumenteissa. Kaikki tarvittava Korotetun tehon SynRM-paketit sisältävät moottorin ja taajuusmuuttajan. Paketit on optimoitu pumppu- ja puhallin sovelluksille ja tehoalue ulottuu 350 kw asti. Paras mahdollinen hyötysuhde Ensimmäistä kertaa sinun ei tarvitse arvailla moottori-taajuusmuuttajayhdistelmän energian- kulutusta käytettävällä teholla. SynRM-moottoritaajuusmuuttajapaketeille tehdään hyöty suhdemittauksia parhaan mahdollisen hyötysuhteen varmistamiseksi. Kun vertailet eri vaihtoehtojen hyötysuhteita, varmista, että tarkastelet koko paketin hyötysuhdearvoja kaikilla käytettävillä nopeuksilla.

Hyvämaineiset valmistajat antavat tarvittavat tiedot, jos niitä ei ole mainittu vakiodokumenteissa. Kaikki tarvittava Korotetun tehon SynRM-paketit sisältävät moottorin ja taajuusmuuttajan.

4 Isoja asioita pienessä paketissa kokonaiskustannusten optimoimiseksi Perinteinen induktiomoottori Häviöt Korotetun tehon SynRM-moottori Idea on yksinkertainen. Otetaan perinteinen, yleisesti tunnettu staattoriteknologia ja täysin uusi, innovatiivinen roottoriteknologia ja yhdistetään ne huippuluokan taajuusmuuttajan ja uuden, varta vasten suunnitellun moottorisäädön kanssa. Lopuksi koko paketti optimoidaan pumppu- ja puhallinsovelluksia varten. Viileänä käyvä, kompakti moottori vähentää käyttökustannuksia Uudessa roottorissa ei ole magneetteja eikä käämejä, joten tehohäviötä ei juurikaan ole ja roottori pysyy viileänä. ABB on muuntanut tämän lämpötilaedun korkeaksi tehotiheydeksi ja korkeaksi hyötysuhteeksi. Tuloksena on korotettu teho, erittäin kompakti rakenne ja alhainen energiankulutus, etenkin nopeussäädettyjen taajuusmuuttajien osakuormituskäytössä. Erinomainen luotettavuus minimoi seisokista aiheutuvat kustannukset Laakerivika aiheuttaa noin 70 prosenttia suunnittelemattomista moottorin seisokeista. ABB:n uudessa moottorissa on alhainen laakereiden käyttölämpötila, joka pidentää laakereiden käyttöikää ja huoltovälejä. Tämä laskee kunnossapitokustannuksia ja parantaa luotettavuutta. Vaikka laakeri onkin jossain vaiheessa vaihdettava, magneettisista voimista ei tarvitse huolehtia toisin kuin kestomagneettimoottorissa joten laakereiden vaihto on yhtä nopeaa ja helppoa kuin induktiomoottoria käytettäessä Automation Award -palkinnon voittaja Uusi moottori-taajuusmuuttajapaketti voitti Saksan merkittävimmän automaatiopalkinnon Nürnbergissä pidetyillä SPS/IPC/DRIVES-messuilla.

moottorisäädön kanssa. Lopuksi koko paketti optimoidaan pumppu- ja puhallinsovelluksia varten.

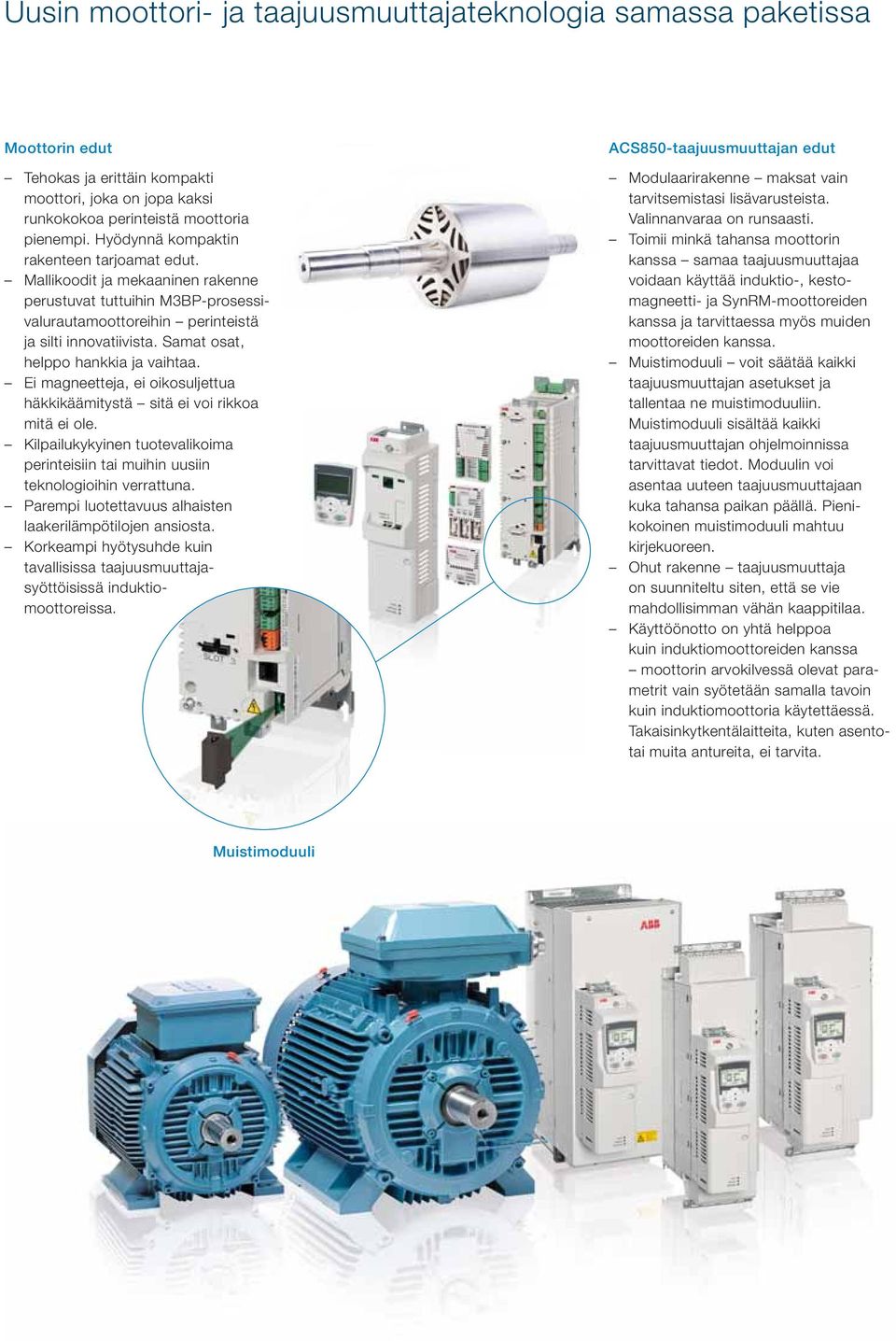

5 Uusin moottori- ja taajuusmuuttajateknologia samassa paketissa Moottorin edut Tehokas ja erittäin kompakti moottori, joka on jopa kaksi runkokokoa perinteistä moottoria pienempi. Hyödynnä kompaktin rakenteen tarjoamat edut. Mallikoodit ja mekaaninen rakenne perustuvat tuttuihin M3BP-prosessivalurautamoottoreihin perinteistä ja silti innovatiivista. Samat osat, helppo hankkia ja vaihtaa. Ei magneetteja, ei oikosuljettua häkkikäämitystä sitä ei voi rikkoa mitä ei ole. Kilpailukykyinen tuotevalikoima perinteisiin tai muihin uusiin teknologioihin verrattuna. Parempi luotettavuus alhaisten laakerilämpötilojen ansiosta. Korkeampi hyötysuhde kuin tavallisissa taajuus muuttajasyöttöisissä induktiomoottoreissa. ACS850-taajuusmuuttajan edut Modulaarirakenne maksat vain tarvitsemistasi lisävarusteista. Valinnanvaraa on runsaasti. Toimii minkä tahansa moottorin kanssa samaa taajuusmuuttajaa voidaan käyttää induktio-, kestomagneetti- ja SynRM-moottoreiden kanssa ja tarvittaessa myös muiden moottoreiden kanssa. Muistimoduuli voit säätää kaikki taajuusmuuttajan asetukset ja tallentaa ne muistimoduuliin. Muistimoduuli sisältää kaikki taajuusmuuttajan ohjelmoinnissa tarvittavat tiedot. Moduulin voi asentaa uuteen taajuusmuuttajaan kuka tahansa paikan päällä. Pienikokoinen muistimoduuli mahtuu kirjekuoreen. Ohut rakenne taajuusmuuttaja on suunniteltu siten, että se vie mahdollisimman vähän kaappitilaa. Käyttöönotto on yhtä helppoa kuin induktiomoottoreiden kanssa moottorin arvokilvessä olevat parametrit vain syötetään samalla tavoin kuin induktiomoottoria käytettäessä. Takaisin kytkentälaitteita, kuten asentotai muita antureita, ei tarvita. Muistimoduuli

Samat osat, helppo hankkia ja vaihtaa. Ei magneetteja, ei oikosuljettua häkkikäämitystä sitä ei voi rikkoa mitä ei ole.

6 On aika kirjoittaa uusiksi pumppujen ja puhaltimien tehoa ja kokoa koskevat ohjesäännöt Tahtireluktanssiteknologia tarjoaa paremman tehotiheyden ja energiatehokkuuden kuin vastaavat induktiomoottorit. Tästä on hyötyä kahdella erittäin tehokkaalla tavalla: Pienempi ja kevyempi moottori säästää tilaa. Samankokoinen, saman tilan vievä moottori tarjoaa enemmän moottoritehoa. Seuraavan esimerkin pumppu- ja puhallin sovellukset osoittavat, miten voit kääntää uuden teknologian eduksesi korvaamalla IE2-induktiomoottorin SynRM-moottoritaajuusmuuttaja paketilla. Moottorin ominaisuudet Moottori-taajuusmuuttajapaketin ominaisuudet Pumppusovellusesimerkki 22 kw, 1500 rpm 22 kw, 1500 rpm, taajuusmuuttaja pumppukäytössä Korotetun tehon SynRMmoottori ABB IE2 -induktiomoottori Runkokoko: 160, 174 kg 180, 220 kg Moottorin hyötysuhde: DOL: N/A, VSD: 92,8 % DOL: 92,4 %, VSD: ~91,0 % Hyöty asiakkaalle: Sama teho pienemmällä moottorilla tai korotettu teho samankokoisella moottorilla Puhallinsovellusesimerkki 37 kw, 3000 rpm 37 kw, 3000 rpm, taajuusmuuttaja puhallinkäytössä Korotetun tehon SynRMmoottori ABB IE2 -induktiomoottori Runkokoko: 160, 157 kg 200, 298 kg Moottorin hyötysuhde: DOL: N/A, VSD: 93,7 % DOL: 93,4 %, VSD: ~92,2 % Vapaa tila: 65 % Vapaa tila: 25 % Hyöty asiakkaalle: Pienempi tilan tarve kevyempi moottori, helpompi asennus

Seuraavan esimerkin pumppu- ja puhallin sovellukset osoittavat, miten voit kääntää uuden teknologian eduksesi korvaamalla IE2-induktiomoottorin SynRM-moottoritaajuusmuuttaja paketilla.

7 Kattava valikoima korotetun tehon moottori-taajuusmuuttajapaketteja neliöllisen momentin sovelluksille Tekniset tiedot Alla olevassa taulukossa on saatavilla olevien korotetun tehon moottori-taajuusmuuttajapakettien tekniset tiedot. Mallikoodit ja rakennetiedot perustuvat M3BP-moottoriin. Suojausluokka IP55, jäähdytys IC 411, eristysluokka F, lämpenemisluokka F. Moottoriarvot on annettu ACS850-taajuusmuuttajasyötöllä Teho kw Moottorityyppi Tuotekoodi Suorituskyky nimellis nopeudella Nopeus Taajuus n N r/min f el Hz Moottorin hyötysuhde Täysi kuorma 100 % Suorituskyky maksiminopeudella Virta Momentti Momentti Teho Nopeus Momentti Momentti Hitausmassa I N A T N Nm T OL / T N P kw n max r/min T 2 Nm T OL / T 2 J kgm 2 Paino Ehdotettu taajuusmuuttajatyyppi ei ylikuormitettavuuskäyttöön m kg 3000 r/min 400 V verkko* ) 33 M3BL 160 MLB 3GBL _SB ,5 76, , ,2 0, ACS A-5 40 M3BL 160 MLC 3GBL _SB ,9 92, , ,2 0, ACS A-5 45 M3BL 160 MLE 3GBL _SB , , ,2 0, ACS A-5 62 M3BL 200 MLA 3GBL _SB , , ,2 0, ACS A-5 72 M3BL 200 MLC 3GBL _SB , , ,2 0, ACS A-5 97 M3BL 250 SMA 3GBL _SB , , ,2 0, ACS A M3BL 250 SMB 3GBL _SB , , ,2 0, ACS A M3BL 250 SMC 3GBL _SB , , ,2 0, ACS A r/min 400 V verkko* ) 25 M3BL 160 MLB 3GBL _SB ,3 58, , ,2 0, ACS A-5 31 M3BL 160 MLC 3GBL _SB ,0 72, , ,2 0, ACS A-5 39 M3BL 160 MLE 3GBL _SB ,7 90, , ,2 0, ACS A-5 44 M3BL 200 MLA 3GBL _SB , , ,2 0, ACS A-5 62 M3BL 200 MLC 3GBL _SB , , ,2 0, ACS A-5 88 M3BL 250 SMA 3GBL _SB , , ,2 0, ACS A-5 98 M3BL 250 SMB 3GBL _SB , , ,2 0, ACS A M3BL 250 SMC 3GBL _SB , , ,2 0, ACS A M3BL 280 SMA 3GBL _DB , , ,1 0, ACS A M3BL 280 SMB 3GBL _DB , , ,2 0, ACS A M3BL 280 SMC 3GBL _DB , , ,2 1, ACS A r/min 400 V verkko*) 17 M3BL 160 MLB 3GBL _SB ,2 42, , ,2 0, ACS A-5 20 M3BL 160 MLC 3GBL _SB ,0 49, , ,2 0, ACS A-5 25 M3BL 160 MLE 3GBL _SB ,8 58, , ,2 0, ACS A-5 33 M3BL 200 MLA 3GBL _SB ,2 76, , ,2 0, ACS A-5 40 M3BL 200 MLC 3GBL _SB ,5 92, , ,2 0, ACS A-5 71 M3BL 250 SMA 3GBL _SB , , ,2 0, ACS A-5 86 M3BL 250 SMB 3GBL _SB , , ,2 0, ACS A-5 97 M3BL 250 SMC 3GBL _SB , , ,2 0, ACS A M3BL 280 SMA 3GBL _DB , , ,1 0, ACS A M3BL 280 SMB 3GBL _DB , , ,1 0, ACS A M3BL 280 SMC 3GBL _DB , , ,2 1, ACS A M3BL 315 SMA 3GBL _DB , , ,1 1, ACS A M3BL 315 SMB 3GBL _DB , , ,1 1, ACS A M3BL 315 SMC 3GBL _DB , , ,1 2, ACS A M3BL 315 MLA 3GBL _DB , , ,1 2, ACS A M3BL 315 MLB 3GBL _DB , , ,2 2, ACS A M3BL 315 LKA 3GBL _DB , , ,2 3, ACS A M3BL 315 LKC 3GBL _DB , , ,2 3, ACS A-5 * ) Arvot eri verkkojännitteille saat ABB:ltä Lisätietoja on tuoteluettelossa ABB machinery drive, ACS850-sarjan taajuusmuuttajat, koodi: 3AUA FI

Moottoriarvot on annettu ACS850-taajuusmuuttajasyötöllä Teho kw Moottorityyppi Tuotekoodi Suorituskyky nimellis nopeudella Nopeus Taajuus n N r/min f el Hz Moottorin hyötysuhde Täysi kuorma 100 %

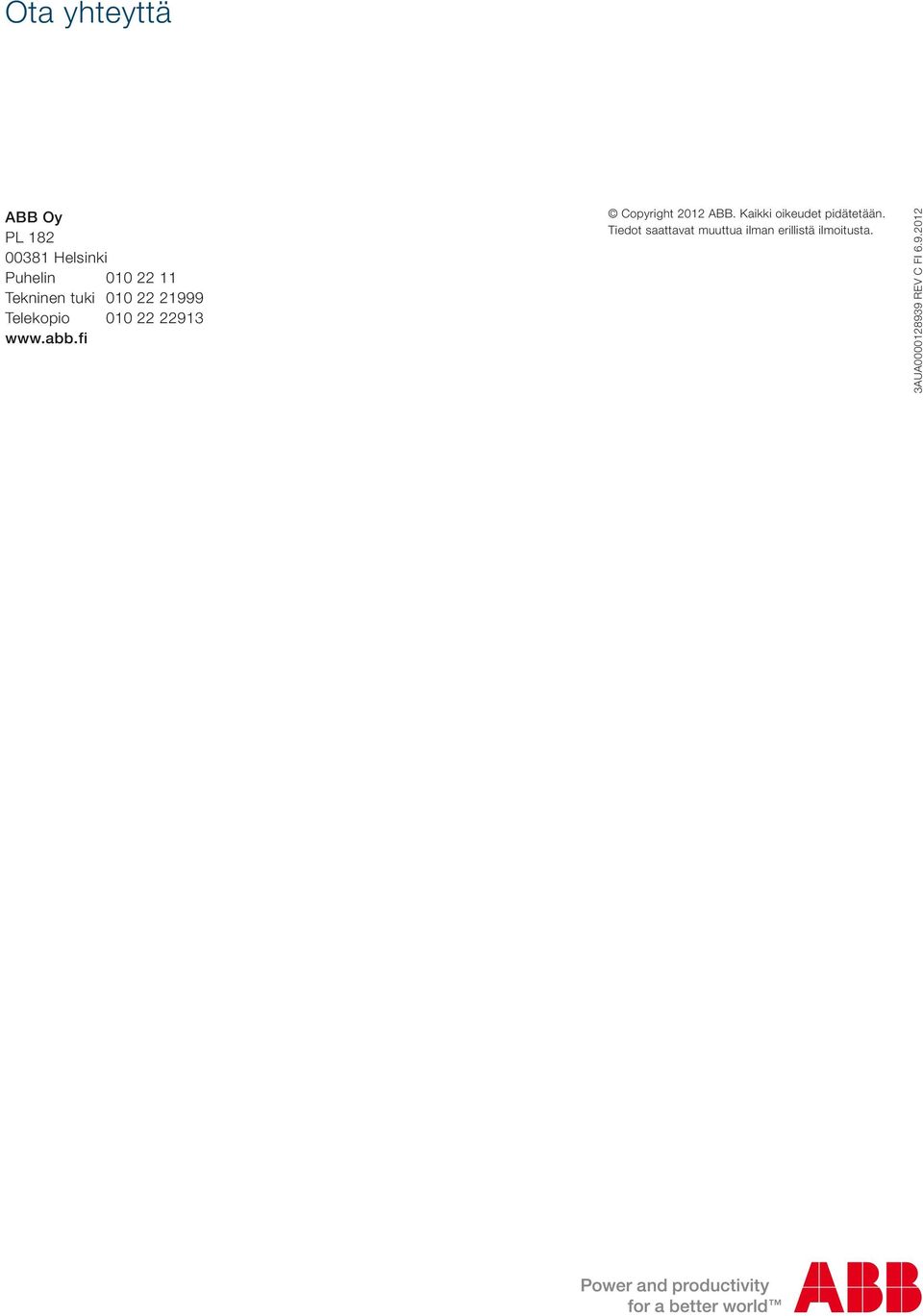

fi Copyright 2012 ABB. Kaikki oikeudet pidätetään.
