1 PIAGGIO NRG Purejet 50 Omistajan käsikirja nrg04kansi_1.indd 3 06/17/04, 4:31 PM

2 Maahantuoja: SUMEKO OY Kytömaantie 14, KERAVA Puh. (09) fax (09) Sähköposti: PIAGGIO tekee jatkuvaa kehitystyötä. Varaamme oikeuden muutoksiin ilman ennakkoilmoitusta. Tulostus: Edita Prima Oy 2004 Käännöksen tarkastus / kannen suunnittelu: Pekka Niinivaara nrg04kansi_2.indd 2 06/17/04, 5:02 PM

3 ONNITTELUT! nrg2004sisus9_lap.indd Olette tehneet erinomaisen valinnan hankkiessanne Piaggio NRG:n. Ennen kuin lähdette matkaan, lukekaa tämä käyttöopas huolella. Löydätte käyttöoppaasta kaiken tarpeellisen oppiaksenne tuntemaan ajoneuvon ja käyttämään sitä oikein. Kun käytte läpi käsikirjassa kuvatut ominaisuudet sekä tekniset tiedot, saatte paremman käsityksen uudesta ajoneuvostanne, ja pohjan pitkään kestävälle ajamisen nautinnolle! PIAGGIO NRG PUREJET 50 1 nrg2004sisus9_lap.indd 1 07/21/04, 11:16 AM

4 PIAGGIO NRG KÄSIKIRJA Tässä käsikirjassa annetut ohjeet on suunniteltu antamaan selkeät ja yksin- kastuksia varten. Löydät myös ohjeet sellaisiin huoltotöihin, jotka on syystä suorittaa ainoastaan Piaggio/ Gilera-kaup piaiden tai valtuutettujen kertaiset ohjeet uuden ajoneuvon mahdol lista suorittaa omatoimisesti. huolto kor jaamoiden toimesta. käyttöä varten. Käsikirja sisältää myös Kaikki sellaiset toimenpiteet, joita ei Harmaalla korostetuilla alueilla on tär- ohjeita Piaggio/Gilera-kauppiaiden ja kirjassa ole erikseen kuvattu, vaativat keää ajoneuvon käyttöön tai liikennetur- valtuu tettujen huoltokorjaamoiden suo- erikoistyökalujen käyttöä tai erityistä vallisuuteen liittyvää lisätietoa; lue myös rittamia huoltotöitä ja määräaikaisia tar- teknistä osaamista, ja ne tulisi siitä nämä tiedot huolellisesti. 2 Tämän käsikirjan tiedot tekstit, kuvat tai piirrokset eivät ole sitovia. Piaggio-yhtymä varaa oikeu den tehdä kehitystyön vaatimia muutoksia tuotteisiinsa ilman ennakkoilmoitusta. Oleellisten tai mer kit tävien mallimuutosten yhteydessä myös käsikirjan aineisto päivitetään. Tämä käsikirja sisältää kaikki malliversiot, joten siinä saattaa esiintyä tietoja, jotka eivät koske Suomen malliversiota. Lisätietoa malli ver si oista saat tarvittaessa Piaggio/Gilera-kauppiaaltasi. Kaikki oikeudet pidätetään. Tätä julkaisua tai mitään tämän julkaisun osaa ei saa uudelleenjulkaista ilman kirjallista lupaa. Piaggio & C. S.p.A. After Sales Service, Viale R. Piaggio, PONTEDERA (Pi), ITALY 2 07/20/04, 3:02 PM

5 SYMBOLIT AJONEUVON ASIANMUKAISTA KÄYTTÖÄ VARTEN Tällä sivulla olevat symbolit ovat tärkeitä. Ne osoittavat sellaisia kohtia käsikirjassa, joihin on kiinnitettävä erityistä huomiota. Nopean havaitsemisen takaamiseksi käytössä on kolme erilaista symbolia. HENKILÖKOHTAINEN TURVALLISUUS Varoitus Näiden ohjeiden noudattamatta jättämisestä seuraa vakava hen kilövahinkojen riski. YMPÄRISTÖN HUOMIOINTI Tällä symbolilla merkityt kohdat osoitta vat ajoneuvon oikean käyttötavan ympäristön hyvinvoinnin huomioiden. AJONEUVON TURVALLISUUS Varoitus Näiden ohjeiden noudattamatta jät tämisestä seuraa ajoneuvon vaurioitu misen riski, sekä tietyissä tapauksissa myös takuun raukeaminen. PIAGGIO NRG PUREJET /20/04, 3:02 PM

6 SISÄLLYSLUETTELO 1 NRG MITTARISTO... HALLINTALAITTEET... AVAIMET... TUNNISTETIEDOT... 2 KÄYTTÖ AJOONLÄHTÖTARKASTUKSET / TANKKAAMINEN... SISÄÄNAJO... MOOTTORIN KÄYNNISTÄMINEN... AJOTURVALLISUUS... 3 HUOLLOT PERÄÖLJY... RENKAAT... SYTYTYSTULPPA... ILMANSUODATIN... JÄÄHDYTYSNESTE... JARRUNESTE... AKKU JA SULAKKEET /20/04, 3:02 PM

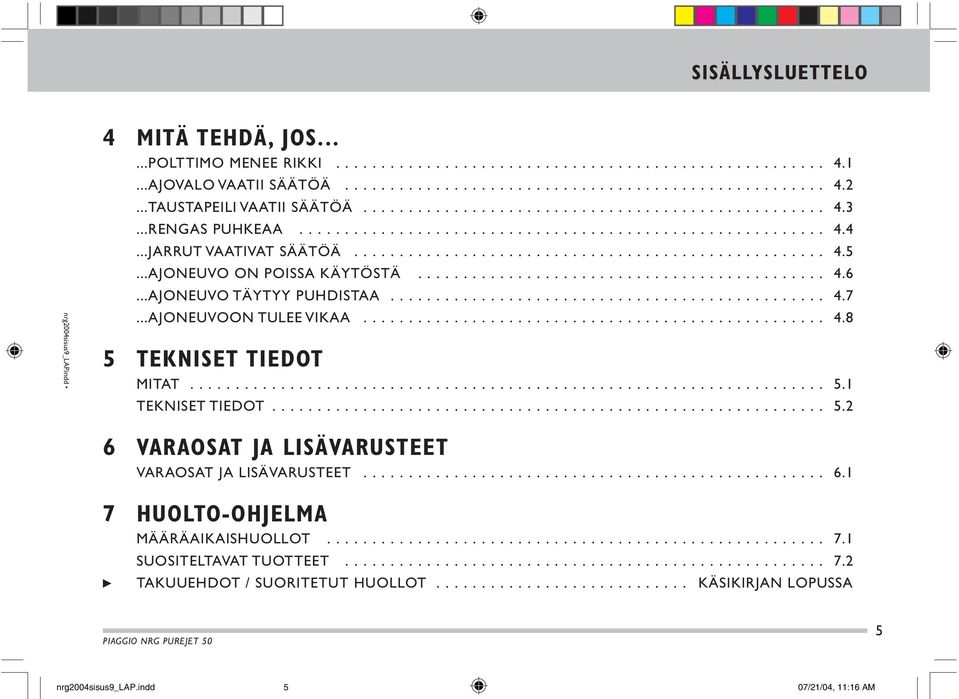

7 SISÄLLYSLUETTELO nrg2004sisus9_lap.indd 4 MITÄ TEHDÄ, JOS......POLTTIMO MENEE RIKKI...AJOVALO VAATII SÄÄTÖÄ TAUSTAPEILI VAATII SÄÄTÖÄ......RENGAS PUHKEAA......JARRUT VAATIVAT SÄÄTÖÄ......AJONEUVO ON POISSA KÄYTÖSTÄ......AJONEUVO TÄYTYY PUHDISTAA......AJONEUVOON TULEE VIKAA... 5 TEKNISET TIEDOT MITAT... TEKNISET TIEDOT... 6 VARAOSAT JA LISÄVARUSTEET VARAOSAT JA LISÄVARUSTEET HUOLTO-OHJELMA MÄÄRÄAIKAISHUOLLOT SUOSITELTAVAT TUOTTEET TAKUUEHDOT / SUORITETUT HUOLLOT... KÄSIKIRJAN LOPUSSA PIAGGIO NRG PUREJET 50 5 nrg2004sisus9_lap.indd 5 07/21/04, 11:16 AM

8 1 NRG MITTARISTO 1.1 MITTARISTO JA HALLINTALAITTEET Polttoaineensuihkutuksen ohjausyksikkö ohjaa merkkivaloa (P). Valon toiminta tarkastetaan, kun moottori on käynnissä: Valo pois päältä: OK. Valo päällä: Ota yhteys valtuutettuun Piaggio/ Gilera-huoltoon. Valo päällä, valo vilkkuu: nrg2004sisus9_lap.indd Pysäytä moottori. Odota muutama kuva 1 minuutti ennen käynnistämistä. Ota A = Nopeusmittari I = Käynnistyspainike yhteys val tuutettuun Piaggio/Gile ra- B = Matkamittari L = Äänitorven painike huol toon. C = Polttoainemittari M = Vilkun valitsin D = Jäähdytysnesteen lämpömittari (*) N = (Ei käytössä) E = Tuorevoiteluöljyn varoitusvalo O = Kierroslukumittari F = Ajovalon merkkivalo P = Polttoainejärjestelmän merkkivalo G = Vilkun merkkivalo H = Polttoaineen varoitusvalo (*) ECU-ohjattu (5 tasoa). 6 nrg2004sisus9_lap.indd 6 07/21/04, 11:16 AM

9 HALLINTALAITTEET 1.2 VIRTALUKKO A (KUVA 2) VILKUN VALITSIN B (KUVA 3) Virtalukossa on 3 eri asentoa: Käännä katkaisinta vasemmalle (S) tai LOCK = Virta pois, ohjauslukko päällä, oikealle (D) kytkeäksesi vilkun päälle. avaimen voi poistaa. Katkaisin palautuu automaattisesti kes- OFF = Virta pois, ohjauslukko pois kiasentoonsa (0), mutta vilkku jää päälle. päältä, avaimen voi poistaa. Paina katkaisin sisään kytkeäksesi vilkun kuva 2 ON = Virta päällä, ohjauslukko pois päältä, avainta ei voi poistaa. pois päältä. ÄÄNITORVEN PAINIKE C (KUVA 3) nrg2004sisus9_lap.indd OHJAUSLUKON KYTKEMINEN Käännä ohjaustanko kokonaan vasemmalle. Käännä tämänjälkeen avain LOCK -asentoon, ja poista avain. Paina painiketta antaaksesi äänimerkin. KÄYNNISTYSPAINIKE E (KUVA 4) Paina painiketta pyörittääksesi käyn nis- Ohjauslukon avaaminen tapahtuu aset- tysmoottoria. Lue tämän käsikirjan kap- kuva 3 ta malla avain virtalukkoon, ja kään tä mällä se asentoon OFF. pale "Moottorin käynnistäminen", ennen kuin käynnistät moottorin. ÄLÄ KÄÄNNÄ AVAINTA ASEN TOON "LOCK" TAI "OFF", KUN AJAT. kuva 4 PIAGGIO NRG PUREJET 50 7 nrg2004sisus9_lap.indd 7 07/21/04, 11:16 AM

10 1 NRG AVAIMET 1.3 TUNNISTETIEDOT 1.4 AVAIMET RUNGON JA MOOTTORIN Ajoneuvon mukana toimitetaan yksi VALMISTENUMEROT avain ja sen kopio virtalukon ja satulalu- Valmistenumero koostuu koodista, jossa kon käyttöä varten. on kirjaimia ja numeroita ja sitä seuraa- Avainten mukana seuraa levy (kuva 1), vasta numerosarjasta, joka on työstetty kuva 1 jossa on tunnistenumero. Tätä tunnistenumeroa käytetään uusien avaimien run koon (kuva 4) ja moottoriin (kuva 5). Valmistenumeroita tarvitaan mm. tilaamiseen. mikäli tilaat varaosia ajoneuvoon. Varmista, että rungon ja moottorin val- kuva 2 SATULAN AVAAMINEN Laita avain satulan lukkoon A (kuva 2), käännä avainta vastapäivään, ja nosta satulaa ylöspäin. Satulan alla sijaitsee kypärän säilytystila. Aseta kypärä säilytystilaan, kuten kuvassa (kuva 3). miste numerot täsmäävät ajoneuvon viral lisissa dokumenteissa ilmoi tettuihin. VALMISTENU ME ROI DEN MUUTTAMINEN TAI POIS TA MINEN ON VAKAVA RIKOS, JOKA SAATTAA JOH TAA AJO NEUVON MENETTÄMISEEN, TAI MUIHIN RANGAISTUKSIIN. nrg2004sisus9_lap.indd HUOMAA SÄILYTÄ VARA-AVAIN JA TUNNIS- TE LEVY TURVALLISUUSSYISTÄ MUUALLA KUIN AJO NEUVOSSA. 8 kuva 3 nrg2004sisus9_lap.indd 8 07/21/04, 11:16 AM

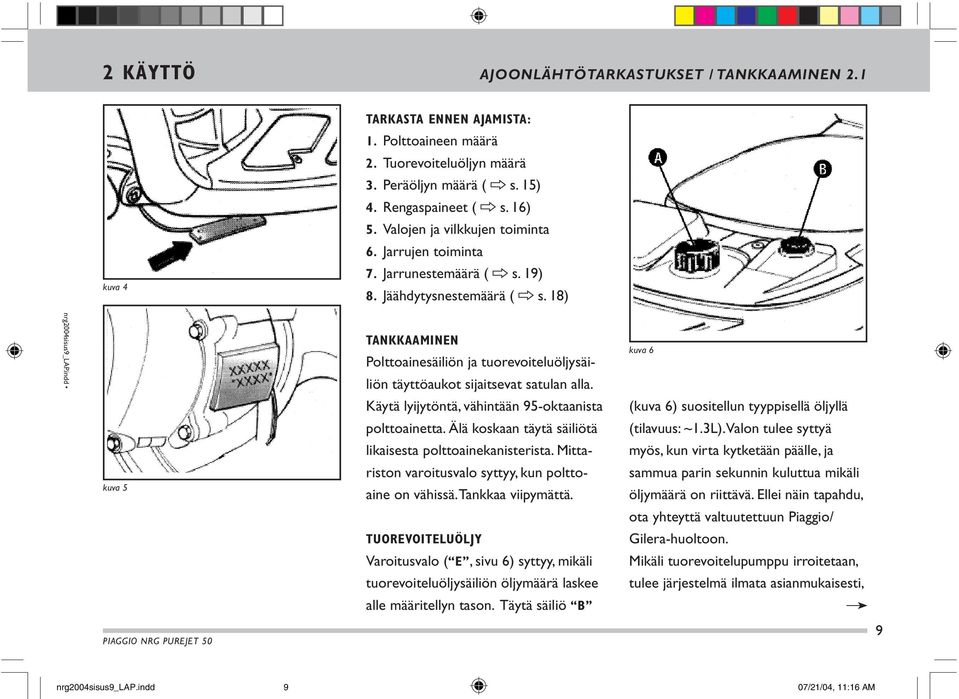

11 2 KÄYTTÖ AJOONLÄHTÖTARKASTUKSET / TANKKAAMINEN 2.1 kuva 4 TARKASTA ENNEN AJAMISTA: 1. Polttoaineen määrä 2. Tuorevoiteluöljyn määrä 3. Peräöljyn määrä ( s. 15) 4. Rengaspaineet ( s. 16) 5. Valojen ja vilkkujen toiminta 6. Jarrujen toiminta 7. Jarrunestemäärä ( s. 19) 8. Jäähdytysnestemäärä ( s. 18) nrg2004sisus9_lap.indd kuva 5 PIAGGIO NRG PUREJET 50 TANKKAAMINEN Polttoainesäiliön ja tuorevoiteluöl jysäiliön täyttöaukot sijaitsevat satulan alla. Käytä lyijytöntä, vähintään 95-oktaanista polttoainetta. Älä koskaan täytä säiliötä likaisesta polttoainekanis te rista. Mittariston varoitusvalo syttyy, kun polt toaine on vähissä. Tankkaa viipymättä. TUOREVOITELUÖLJY Varoitusvalo ( E, sivu 6) syttyy, mikäli tuorevoiteluöljysäiliön öljy määrä laskee alle määritellyn tason. Täytä säiliö B kuva 6 (kuva 6) suositellun tyyppisellä öljyllä (tilavuus: ~1.3L). Valon tulee syttyä myös, kun virta kyt ke tään päälle, ja sammua parin sekun nin kuluttua mikäli öljymäärä on riittävä. Ellei näin tapahdu, ota yhteyttä valtuutettuun Piaggio/ Gilera-huoltoon. Mikäli tuorevoitelupumppu irroitetaan, tulee järjestelmä ilmata asianmukaisesti, 9 nrg2004sisus9_lap.indd 9 07/21/04, 11:16 AM

12 2 KÄYTTÖ AJOONLÄHTÖTARKASTUKSET / TANKKAAMINEN 2.1 Mikäli tuorevoitelupumppu irroitetaan, tulee järjestelmä ilmata asianmukaisesti, muussa tapauksessa siihen voi jäädä ilmaa. Tämä tulee suo rittaa valtuutetun Piaggio/Gilera-huollon toimesta. TULIPALON VAARA: PIDÄ AVO TULI, PALAVAT SA VUK- KEET YMS. POISSA POLT TOAI- NESÄILIÖN SUULTA. BEN SIINI HÖYRYT OVAT HAITALLISIA HENGI TET TYINÄ. Öljysuositukset: ( s. 35) SAMMUTA MOOTTORI AINA ENNEN TANKKAAMISTA. KÄYTÄ AINOASTAAN SUOSITELLUN TYYPPISIÄ BENSIINI- JA ÖLJYTUOTTEITA. ÄLÄ AJA POLTTOAINE SÄI- LI ÖTÄ TYHJÄKSI. MIKÄLI NÄIN KUITENKIN TAPAH- TUU, KÄÄNNÄ VIRTA POIS PÄÄLTÄ JA TANKKAA. MUU ME NET TELY VOI VAHIN GOITTAA POLT TOAI NEPUMP- PUA TAI KATALYSAATTORIA. MOOTTORIN KÄYTTÄMINEN LIIAN VÄHÄISELLÄ ÖLJY MÄÄ - RÄLLÄ VOI JOHTAA ERIT- TÄIN VAKAVAAN MOOTTORIVAU- RIOON /20/04, 3:02 PM

13 SISÄÄNAJO 2.2 nrg2004sisus9_lap.indd SISÄÄNAJOVAIHE ON TÄRKEÄ MOOT TORIN ASIANMUKAISEN TOI- MINNAN JA PITKÄN KÄYTTÖIÄN KAN NAL TA. ENSIMMÄISEN 1000KM:N AIKANA, ÄLÄ YLITÄ 80% MAKSIMINO PEU- DESTA, ÄLÄKÄ KÄYTÄ TÄYTTÄ KAASUA. VÄLTÄ MYÖSKIN PIT KIEN MATKOJEN AJAMISTA TASAI SELLA NOPEUDELLA. 1000KM:N JÄLKEEN VOIT VÄHITELLEN LISÄTÄ MOOTTO- RIN KUORMITUSTA MAK SI MINO PEU- TEEN ASTI. PIAGGIO NRG PUREJET nrg2004sisus9_lap.indd 11 07/21/04, 11:16 AM

14 2 KÄYTTÖ MOOTTORIN KÄYNNISTÄMINEN 2.3 Ajoneuvossa on myös automaattisesti MIKÄLI POLTTOAINE LOPPUU päälle kytkeytyvä rikastin, sekä polttoai- Täytä polttoainesäiliö. ne hana. Käännä virta- avain asentoon ON Etu- tai takajarrukahvan tulee olla 5 sekunnin ajaksi, ja asentoon OFF vedet tynä sisään (jarru päällä), jotta 2 sekunnin ajaksi. Toista menet tely 5 moot tori voi käynnistyä. kertaa. Yritä tämän jälkeen käynnistää ajo neuvo edellä kuvatun menet telyn MOOTTORIN KÄYNNISTÄMINEN avulla. Älä käytä kaasua. Aseta ajoneuvo jalalle "E", ja kuva 1 var mista, ettei takarengas kosketa maata. Älä käytä kaasua, kun käynnistät. Käännä virta-avain D asentoon Ellei moottori näin menettelemällä käyn nisty, ota yhteyttä kauppiaaseesi tai val tuutettuun Piaggio/Gilera-huoltoon. nrg2004sisus9_lap.indd "ON" (tuorevoiteluöljyn varoitusva lon tulee syttyä parin sekunnin ajaksi). Odota n. 5 sekuntia, jotta polttoai nejärjestelmän paineistus ehtii tapahtua. PAKOKAASUT OVAT MYR- KYL LISIÄ. ÄLÄ KÄYNNISTÄ MOOTTORIA SISÄTILOISSA. HUOMIOI ENNEN KÄYNNISTÄMISTÄ NRG Purejet on varustettu automaattisella variaattorivaihteistolla. Älä käytä kaasua, kun käynnistät moottorin. Kun moottori käy, kierroksia lisäämällä ajoneuvo lähtee liikkeelle. Vedä jarrukahva B tai C sisään, ja paina sitten käynnistyspainiketta A. MOOTTORIN SAMMUTTAMINEN Sulje kaasu, ja käännä virta-avain D asentoon OFF. Avaimen voi poistaa. MIKÄLI POLTTOAINESÄILIÖ ON TYHJÄ, EI KÄYNNISTYS- PAINIKETTA TULE KÄYTTÄÄ, EIKÄ VIRTAA KYTKEÄ PÄÄLLE. TÄMÄ VOI VAHINGOITTAA POLTTOAINE- PUMP PUA. 12 nrg2004sisus9_lap.indd 12 07/21/04, 11:16 AM

15 AJOTURVALLISUUS 2.4 AUTOMAATTINEN VARIAATTORI Välttääksesi ylikuumenemista: Maksimaalista käyttömukavuutta silmällä Rajoita edellä kuvattujen rasittavien pitäen, tämä ajoneuvo on varustettu olosuhteiden kestoa. automaattisella, portaattomasti sääty- Anna moottorin käydä tyhjäkäyntiä vällä vaihteistolla, jossa on keskipakois- muutaman minuutin, antaaksesi kytki- kytkin. Tämä mahdollistaa parhaan melle aikaa jäähtyä. suo ri tuskyvyn yhdistämisen matalaan kulu tukseen, ajettiinpa sitten tasaisella HUOMIOI KATALYSAAT TO- RIN KÄYTÖSSÄ: kuva 2 tai mäkisessä maastossa. Mikäli joudut pysähtymään ylämäkeen esim. liikennevaloihin, jonoon ym., pidä skootteri paikallaan vain jarrujen avulla (moottori tyhjäkäynnillä). Moottorin käyttäminen laitteen paikallaan pitämiseen voi johtaa kytkimen ylikuumenemiseen. Tämä johtuu keskipakois kyt kimen jatkuvasta luistamisesta. Lisäksi kytkin saattaa alkaa luistamaan hyvin jyrkissä ylämäissä tai kun lähdetään liikkeelle ylämäkeen raskaan kuorman kanssa. KATALYSAATTORIIN EI SAA TEHDÄ MUUTOSTÖITÄ, SILLÄ TÄMÄ VOI VAARANTAA MOOT- TORIN JA KATALYSAATTORIN TOIMINNAN. KATALYSAATTORI TULEE AJON AIKANA ERITTÄIN KUUMAKSI, JA SE VOI AIHEUTTAA PALO VAM MOJA. VARMISTA, ETTEI KATA LY SAAT TORI JOUDU KOSKE TUK SIIN MINKÄÄN PALAVAN MATERIAALIN KANSSA. ÄLÄ SAMMUTA MOOTTORIA AJON AIKANA, SILLÄ PALAMA- TONTA POLTTOAINETTA VOI JOUTUA KATALYSAATTORIIN, JA TÄMÄ VOI VAHINGOITTAA SITÄ. kuva 3 PIAGGIO NRG PUREJET /20/04, 3:02 PM

16 2 KÄYTTÖ AJOTURVALLISUUS 2.4 AJA AINA VALPPAASTI, YMPÄ RISTÖÄSI TARK KAIL- LEN, OMIEN KYKYJESI RAJOISSA SEKÄ NOPEUS RA JOI TUK- SIA NOUDATTAEN. ÄLÄ KOSKAAN AJA ALKOHOLIN TAI HUUMEIDEN VAIKUTUKSEN ALAISENA, KOSKA SILLOIN VAARANNAT NIIN ITSESI KUIN MUUTKIN. Käytä aina ajaessasi sopivan kokoista, tieliikennekäyt töön hyväksyttyä kypärää, ja kiinnitä se asianmukaisesti. Käytä myös suojaavia ajovarusteita. Vähennä nopeuttasi päällys tä mättömillä tai epätasaisilla pin noilla, ja noudata erityisen suurta varo- molemmille renkaille. Opettele tehokas jarrutustekniikka. Älä nouse skootterin päälle, kun se on keskijalkansa varassa. Ennen kuin lasket skoot terin keskijalalta, var mista, ettei taka rengas pyöri. vaisuutta tällaisissa olo suh teissa. Mikäli ajoneuvoa käytetään hiek- AJOTURVALLISUUS Seuraamalla tässä mainittuja ohjeita voit huomattavasti parantaa ajoturvallisuuttasi tien päällä. Mikäli ajat pitkään vesisateessa käyttämättä jarruja, niiden teho saattaa laskea. Näissä olosuhteissa, kai sessa, mutaisessa, suolaisessa tai lumisessa ympäristössä, puhdista jarrulevyt ajoittain miedolla pesuaineella välttääksesi lian ker tymistä käytä aika ajoin jarruja varovasti niihin, sekä myös jarrupalojen Ajotaitosi ja perusteellinen tietämyksesi kuivattaaksesi niitä ja parantaaksesi ennenaikaista kulumista. ajoneuvostasi ovat ajoturvallisuutesi niiden toimintaa. perusta. Harjoittele liikenteestä vapaalla Älä tee ajoneuvon ominaisuuksiin tai alueella, kunnes hallitset ajoneuvon Ole erityisen varovainen, kun käytät alkuperäisiin rakenteisiin muutok sia, käsit telyn erilaisissa olosuhteissa. Opet- jarruja märällä, päällystämättömällä sillä silloin se ei enää ole alkuperäisen tele myös hallintalaitteiden käyttö siten, tai muuten liukkaalla pinnalla. tyyp pi hyväksynnän mukainen. Nämä että pystyt käyttämään niitä katsomatta muu tokset voivat tehdä ajoneuvosta niihin. Käytä aina molempia jarruja samanai- lait toman, sekä lisäksi erittäin vaaral- kaisesti, jakaaksesi jarruvoiman li sen ajaa /20/04, 3:02 PM

17 3 HUOLLOT PERÄÖLJY 3.1 PERÄÖLJYMÄÄRÄN TARKASTUS Tarkasta peräöljy, kun ajoneuvo on suorassa. Tarkastus tapahtuu mittatikun A (kuva 1) avulla. Mittatikku tulee tarkastusta tehdessä kiertää kokonaan takaisin paikalleen, ja sitten irti. Peräöljyn MOOTTORIN KÄYTTÄMI- NEN VÄÄRÄLLÄ ÖLJYLLÄ, TAI RIIT TÄ MÄTTÖMÄLLÄ MÄÄRÄLLÄ ÖLJYÄ SAATTAA AIHE- UTTAA NOPEAA KULUMISTA, JA JOH TAA VAKAVAAN MOOTTORI- VAU RIOON. nrg2004sisus9_lap.indd kuva 1 kuva 2 määrän tulee olla mitta tikussa alhaalta laskien 2. merkin kohdalla (ks. kuva 3). Kierrä mitta tikku takaisin paikalleen tarkastuksen jälkeen. PERÄÖLJYN VAIHTO Irrota mittatikku A ja tyhjennystulppa B, ja valuta vanha öljy keräysastiaan. Laita tyhjennystulppa takaisin paikalleen, JÄTEÖLJY ON YMPÄRISTÖ- HAITTA. SUOSITTELEMME ÖLJYNVAIHTOJEN TEET TÄ- MISTÄ VALTUUTETUSSA PIAGGIO/ GILERA-HUOLLOSSA, SILLÄ NE ON VARUSTETTU KÄSITTELEMÄÄN JÄTE- ÖLJYÄ MÄÄRÄYSTEN MUKAISESTI, YMPÄRISTÖÄ VAHINGOITTA MATTA. ja täytä suositellun tyyppisellä öljyllä. Peräöljytilavuus: ( s. 30) Öljysuositus: ( s. 35) kuva 3 PIAGGIO NRG PUREJET nrg2004sisus9_lap.indd 15 07/21/04, 11:16 AM

18 3 HUOLLOT RENKAAT 3.2 kuva 1 RENKAIDEN KUNTO Tarkasta renkaiden ilmanpaine säännöllisin väliajoin. Renkaissa on kulumisen ilmaisevat merkit A (kuva 1). Renkaat tulee vaih taa, kun kulumismerkit ovat saavut ta neet renkaan kuviopinnan. Tarkasta myös, ettei renkaiden kulutuspinnalla tai sivuissa ole viiltoja, eikä rengas ole kulunut epätasaisesti. Renkaat tulee vaihdattaa huolto kor jaamossa, jolla on työhön sopivat välineet. RENGASPAINEET EDESSÄ: 1.2 BAR TAKANA: 1.6 BAR VÄÄRÄ RENGASPAINE AIHEUTTAA RENKAAN ENNENAIKAISTA KULUMISTA JA TEKEE LAITTEESTA EPÄVAKAAN JA MAHDOLLISESTI VAARALLISEN. HUOMIOI MYÖS KULUTUSPINNAN LAIN MUKAINEN MINIMISYVYYS. nrg2004sisus9_lap.indd Tarkasta rengaspaineet ainoastaan silloin, kun renkaat ovat kylmät. 16 nrg2004sisus9_lap.indd 16 07/21/04, 11:16 AM

19 SYTYTYSTULPPA 3.3 ILMANSUODATIN 3.4 kuva 2 kuva 3 SYTYTYSTULPPA (KUVAT 2-3) Irroita huoltoluukun kannen kiinnitysruuvi A (kuva 2), ja vedä sitten sytytys tul pan johto irti. Aseta sytytystulpan avain paikoilleen, kuten kuvassa 3, ja kierrä sytytystulppa irti. Asentaessasi sytytystulppaa takaisin, kierrä se ensin käsin kierteelle niin pitkälle kuin se menee. Suorita lopullinen kiris tys sytytystulpan avaimen avulla (1/4-kierrosta lisää). Älä kiristä sytytystulppaa liikaa, sillä tämä voi vahingoittaa sylinterikannen alumiinista kierrettä. Asentaessasi huoltoluukun paikalleen, varmista, että sen kiinnitystapit B asete taan asianmukaisesti paikoilleen. ILMANSUODATIN (KUVA 4) Irroita ilmansuodatinkotelon kansi C (kuva 4), poistamalla 6 kiinnitysruuvia D, ja irroita ilmansuodatinelementti. Pese elementti vedellä ja miedolla puhdistus aineella, ja kuivaa paineilmalla. Kyl lästä suodatinelementti ilmansuodatin öljyllä, ja purista ylimääräinen öljy pois. Anna elementin kuivua, ja asenna se sit ten takaisin. Ohivuotojen estämiseksi var mista, että kotelo ja elementti on asen nettu tiiviisti paikalleen. Sytytystulpan tyyppi: ( s. 30) Elektrodin kärkiväli: ( s. 30) IRROITA SYTYTYSTULPPA VAIN, KUN MOOTTORI ON KYLMÄ. KÄYTÄ AINOAS- TAAN SUOSITELLUN TYYPPISTÄ SYTY TYSTULPPAA. SYTYT YSTULPPA TULEE VAIHTAA HUOLTO-OHJEL- MASSA MAINITUIN VÄLEIN. Ilmansuodatinöljy: ( s. 35) kuva 4 PIAGGIO NRG PUREJET /20/04, 3:02 PM

20 3 HUOLLOT JÄÄHDYTYSNESTE 3.5 kuva 1 neis tettua jäähdytysnestettä, joka koostuu 50%/50%-seoksesta tislattua vettä ja glykolipohjaista jäätymisen esto ai netta. Seos sisältää myös ruostumisen esto ainetta. Moottorin asianmukaisen toiminnan takaami seksi, tulisi nesteen lämpötilan pysyä määritellyissä rajoissa. Mittaristossa sijait seva nesteen lämpö mit tari (kuva 2) ei saisi missään olosuhteissa nousta punaiselle alueelle. Mikäli näin kuitenkin tapahtuu, sammuta moottori, ja tarkasta jäähdytysnesteen määrä (moottorin tulee olla kylmä, kun tarkas tus suorite taan!) Mikäli nesteen määrä on sallitulla tasolla, ota yhteyttä valtuutettuun Piag gio/gilera-huoltoon. alustalla, tarkasta nestemäärä jäähdyttimen paisun ta säiliön vasemmalla sivulla olevista mer keistä. Nestemäärän tulee olla MIN ja MAX-merkkien välissä. Mikäli määrä on lähellä minimitasoa, avaa paisuntasäiliön korkki A (kuva 1) ja lisää suositellun tyyppistä nestettä. Tarkkaile jäähdytysnesteen määrää sään nöllisesti. Sen tulisi kaikissa olosuhteissa pysyä minimi- ja maksimimerkkien välissä. Mikäli jäähdytysnestettä jou dutaan lisäämään usein, se saattaa tarkoittaa vuotoa järjestelmässä. Tällöin ajo neuvo on syytä viedä valtuutetun Piaggio/Gilera-huollon tarkastettavaksi. Jäähdytysnestesuositus: ( s. 35) nrg2004sisus9_lap.indd kuva 2 JÄÄHDYTYSJÄRJESTELMÄ Moottori on varustettu nestejääh dy tyksellä. Järjestelmässä kiertää n. 0,9 L pai- 18 JÄÄHDYTYSNESTEEN TARKASTUS Jäähdytysnesteen määrä tulee tarkastaa vähintään km välein, ja moottorin tulee tällöin olla kylmä. Kun ajoneuvo on jalallaan, tasaisella nrg2004sisus9_lap.indd 18 07/21/04, 11:16 AM

21 JARRUNESTE 3.6 ÄLÄ TÄYTÄ JÄÄHD YTYS- NES TETTÄ YLI "MAX"-MER- KIN, SILLÄ TÄLLÖIN SITÄ SAAT TAA VALUA POIS AJON AIKANA. KÄYTÄ AINOASTAAN SUOSITELLUN TYYPPISTÄ JÄÄHDYTYSNESTETTÄ. PALOVAMMOJEN VAARA! ÄLÄ KOSKAAN AVAA PAISUNTASÄILIÖN KORKKIA, KUN MOOTTORI ON KUUMA. JARRUNESTE Jarrunestesäiliöt on varustettu tarkastusikkunoilla A (kuva 3), jotka sijaitsevat ohjaustangon katteessa olevan aukon takana. Määrä tarkastetaan kun ohjaustanko on suorassa. Kun ikkuna on täynnä nestettä, määrä on yli minimin. kuva 3 kuva 4 kuva 5 ajoneuvo valtuutettuun Piaggio/Gilera- B (kuva 5). Lisää säiliöön suositellun tyyppistä jarrunestettä. Kiinnitä kansi ja ruuvit. Huomioi myös, että jarrunesteen määrä säiliössä laskee, kun jarrupalat kuluvat, joten niiden kunto tulee aina tarkastaa ennen kuin jarrunestettä lisätään. KÄYTÄ AINOASTAAN DOT 4-STANDARDIN MUKAISTA JARRUNESTETTÄ. PYYHI YLI VALUNUT JARRU- NESTE VÄLITTÖMÄSTI POIS, ERITYISESTI MAALATUILTA PINNOILTA. MIKÄLI JARRU PII RIIN KERÄÄN TYY KOS TE UTTA, JARRU- TEHO SAATTAA HEIKENTYÄ. Mikäli ikkunasta näkyy vähänkin ilmaa, määrä on minimissä, ja jarrunestettä tulee lisätä. Mikäli ikkunassa ei näy nestettä, määrä on alle minimin. Mikäli nestetaso putoaa alle minimin, vie huoltoon, jossa järjes telmä tarkastetaan, sekä tarvittaessa ilma taan. Lisätäksesi nestettä, irroita mittariston katteen 2 ruuvia (kuva 4) ja jarruneste säiliön kannen C kiinnitysruuvit NORMAALIOLOSUHTEISSA JARRUNESTE TULISI VAIHTAA KAHDEN VUODEN VÄLEIN. ÄLÄ KÄYTÄ NESTETTÄ AVATUSTA TAI VANHASTA PAKKAUKSESTA. PIAGGIO NRG PUREJET /20/04, 3:02 PM

22 3 HUOLLOT AKKU JA SULAKKEET 3.7 PITKÄÄN POISSA KÄYTÖSTÄ Mikäli ajoneuvo on poissa käytöstä, täytyy akku kuitenkin ladata noin 2 kuukauden välein. Käytä moottoripyörän ja mopon akuille tarkoitettua akkulaturia, jonka latausteho on akulle sopiva (n. 1/10 sen tehosta). Latausaika max. 10h. AKKU SISÄLTÄÄ YMPÄRIS- TÖLLE HAITALLISIA MYRK KYJÄ. KÄYTETYT AKUT TULEE HÄVITTÄÄ MÄÄRÄYSTEN MUKAISESTI. MIKÄLI EPÄSELVYYKSIÄ ILMENEE, OTA YHTEYTTÄ VALTUU- TETTUUN PIAGGIO/GILERA- HUOLTOON. kuva 1 kuva 2 AKKU Akku sijaitsee satulan alla. Avaa satula ja poista suojakansi irroittamalla kiinnitysruuvit, ja sitten akun navat. Akun napoja Akku tulee varastoida puhtaana ja täyteen ladattuna, ja paikan tulee olla kuiva ja hyvin tuuletettu. On myös suositeltavaa noin kerran kuu kaudessa käynnistää moottori hyvin tuu letetussa tilassa, ja antaa sen käydä hie man tyhjäkäynnin yläpuolella min ajan. Tämä on hyväksi moottorille sekä myös akulle. Katso myös muut säilytykseen liittyvät ohjeet tämän käsi kirjan kappaleessa (4.6.) SÄHKÖJÄR JESTELMÄN VAURIOITUMISEN VAARA: ÄLÄ IRROITA AKKUA, KUN MOOTTORI ON KÄYN NISSÄ. AKKUNESTE SISÄLTÄÄ HAPPOA: VÄLTÄ SEN JOUTU MISTA IHOLLE, SILMIIN TAI VAATTEISIIN. MI KÄLI SITÄ JOUTUU IHOLLE TAI VAATTEISIIN, HUUHDO RUNSAALLA VEDELLÄ JA HAKEUDU LÄÄKÄRIIN. ÄLÄ ASETA AJONEUVOA LIIAN KAL- LELLEEN, KOSKA AKKU NES TET- TÄ SAATTAA VUOTAA. ÄLÄ VIE AKKUA AVOTULEN TAI KIPINÄ- VAARAN ALUEELLE: RÄJÄHDYS- TAI PALOVAARA. nrg2004sisus9_lap.indd ei koskaan tule irroittaa moottorin ollessa käynnissä. 20 nrg2004sisus9_lap.indd 20 07/21/04, 11:16 AM

23 AKKU JA SULAKKEET 3.7 nrg2004sisus10_lap.indd SULAKKEET Sähköjärjestelmää suojaa yksi 20 A sulake akun kotelon vieressä (kuva 2), ja kaksi 5 A sulaketta etusäleikön alla (kuva 3). Etusäleikön irroitusohjeet ( ks. 4.1.) Ennen kuin vaihdat palaneen sulakkeen, etsi ja korjaa sen palamisen aiheuttanut vika. Älä KOSKAAN korvaa sulaketta mil lään muun tyyppisellä johtimella; tällainen menettely voi aiheuttaa vakavia vaurioita tai jopa tulipalon. Sulakelista: 20 A Pääsulake; polttoaineen suihkutusjär jestelmä 5 A Valot 5 A Merkkivalot, jarruvalot, vilkut, äänitorvi, kierroslukumittari kuva 3 kuva 4 PIAGGIO NRG PUREJET nrg2004sisus10_lap.indd 21 07/26/04, 1:06 PM

24 4 MITÄ TEHDÄ, JOS......POLTTIMO MENEE RIKKI 4.1 kuva 1 AJOVALOPOLTTIMOIDEN VAIHTO Päästäksesi käsiksi ajovalon polttimoihin, irroita ensin jäähdyttimen etusäleikkö irroitta malla ruuvi "A" (kuva 1), ja sit ten ilmanohjain "B" (kuva 2). Käännä polttimoiden pidikkeitä, ja vedä polttimot pois umpioista. TAKAVILKUN JA TAKAVALON POLTTIMOIDEN VAIHTO Vilkun polttimon vaihto tapahtuu irroittamalla ensin vilkun lasin kiinnitysruuvit (kuva 4), ja irroittamalla sitten polttimo painamalla ja kääntämällä sitä samalla vastapäivään. Takavalon polttimoiden vaihto tapahtuu irroittamalla ensin takavalon lasin kiin nitysruuvit (kuva 4), ja vetä mällä polttimot ulos. JARRUVALON POLTTIMOIDEN VAIHTO Irroita jarruvalon lasin kiinnitysruuvit (kuva 5), ja vedä sitten polttimot irti. ETUVILKUN POLTTIMOIDEN VAIHTO Irroita vilkun lasien kiinnitysruuvit "C" (kuva 3). Polttimo irtoaa, kun painat ja käännät samalla noin 30 vastapäivään. Vedä sitten polttimo irti. 22 kuva 2 kuva 3 kuva 4 kuva /20/04, 3:02 PM

25 ...AJOVALO VAATII SÄÄTÖÄ TAUSTAPEILI VAATII SÄÄTÖÄ 4.3 nrg2004sisus9_lap.indd kuva 6 kuva 7 AJOVALON SÄÄTÖ Ennen kuin säädät ajovaloa, varmista että ajoneuvon rengaspaineet ovat suosituksen mukaiset ( s.16). Aseta lastaamaton ajoneuvo tasai selle alustalle 10 metrin päähän suo rasta seinästä tai muusta pinnasta, josta näet valo keilan (ks. kuva 6). Tee sei n ään vaa ka suora mer kintä cm korkeu delle. Varmista, että ajovalo osoittaa koh ti suoraan seinään. Käynnistä moottori ja kytke lyhyt ajovalo päälle. Kirkkaasti valaistun alueen ei tulisi jat kua seinään merkitsemäsi viivan ylä puo lelle. Valokeilan säätö tapahtuu kään tä mällä edessä sijaitsevaa sää tö ruuvia (kuva 7). kuva 8 TAUSTAPEILIN SÄÄTÖ Säätääksesi varren asentoa, nosta varren kumisuojus, ja löysää sen alla sijaitsevaa 13 mm mutteria A (kuva 8). Käännä varsi haluttuun asentoon, ja kiristä mutteri uudelleen. PIAGGIO NRG PUREJET nrg2004sisus9_lap.indd 23 07/21/04, 11:17 AM

26 4 MITÄ TEHDÄ, JOS......RENGAS PUHKEAA 4.4 RENKAAT Tämä ajoneuvo on varustettu sisäkumittomilla eli ns. tubeless - renkailla, jotka yleensä tyhjenevät hitaasti, mikäli niihin MIKÄLI KÄYTÄT REN KAAN PAIK KAUS SARJAA, NOU DATA PAKKAUKSESSA OLE VIA OHJEITA. kuva 1 tulee pienikokoinen reikä. Tämä parantaa liiken neturvalli suutta. Pienikokoisen reiän voi paikata käyttä mällä erityistä tarkoitukseen valmis tet tua paikkaussprayta. Noudata pak kauksessa annettuja ohjeita. Paikkauk sen jälkeen, vie kuitenkin ajo neuvo mahdollisimman pian valtuutet tuun RENKAANVAIHDON JÄLKEEN VANNE JA RENGAS TULEE TASAPAINOTTAA. AJAMINEN VÄÄRILLÄ ILMANPAI- NEILLA, TAI TASAPAI NOTTA MAT- TO MILLA RENKAILLA VOI OLLA VAARALLISTA. Piaggio/Gilera-huoltoon tarkas tusta ja mahdollista renkaan vaihtoa varten /20/04, 3:02 PM

27 4 MITÄ TEHDÄ, JOS......JARRUT VAATIVAT SÄÄTÖÄ 4.5 nrg2004sisus9_lap.indd kuva 2 kuva 3 ETU- JA TAKALEVYJARRU Tarkasta jarrupalojen kunto säännöl lisesti, vähin tään 5.000km välein. Levyn ja palojen kuluminen kompen soi tuu automaattisesti, jolloin se ei vai kuta suoraan jarrutehoon. Levyjarrua ei tästä syystä tarvitse säätää. Pehmeä tuntuma jarrukahvassa, tai heikentynyt jarrutusteho saattaa tar koittaa, että järjestelmään on päässyt ilmaa, tai että siinä on muuta vikaa. Mikäli edellämainittuja ongelmia ilmenee, vie ajoneuvo valtuutettuun Piaggio/ Gilera-huoltoon tarkastusta varten. Muista tällöinkin jarrujen ensiarvoinen merkitys liikenneturvallisuudelle. TARKASTA JARRUPALOJEN KUNTO SÄÄNNÖL LI SESTI, VÄHIN TÄÄN 5.000KM VÄLEIN. MIKÄLI YHDEN TAI MOLEM- PIEN PALOJEN PAK SUUS ALITTAA 1,5 MM, TULEE MOLEMMAT PALAT VAIHTAA SAMANAIKAISESTI. SUOSITTELEMME VAIH TO TYÖN TEET- TÄ MISTÄ VAL TUU TE TUSSA PIAGGIO/ GILERA-HUOL LOSSA. KUN UUDET PALAT ON VAIHDETTU, PAINELE JARRUKAHVAA USEITA KERTOJA ENNEN KUIN LÄHDET AJAMAAN, JOTTA PALAT ASETTUVAT LEVYÄ VAS TEN, JA JARRUTEHO PALAU TUU. HUOMIOI MYÖS ENNEN AJOON LÄHTÖÄ, ETTÄ PALOJEN VAIHDON JÄLKEEN KESTÄÄ JONKIN AIKAA, KUNNES UUDET JARRU PALAT SAA- VUT TAVAT TÄYDEN JARRUTUS TE HON. JARRUN TOIMINNAN TULEE ALKAA, KUN JARRU KAHVAA ON PURIS TETTU N. 1/3 SEN LIIKEMATKASTA. PIAGGIO NRG PUREJET nrg2004sisus9_lap.indd 25 07/21/04, 11:17 AM

28 4 MITÄ TEHDÄ, JOS......AJONEUVO ON POISSA KÄYTÖSTÄ 4.6 SÄILYTYSVALMISTELUT Pese ajoneuvo huolellisesti. Irroita sytytystulppa, ja kaada sylinte riin hieman moottoriöljyä. Pyöritä moottoria 3-4 kierrosta, ja aseta syty tystulppa paikalleen. Tyhjennä polttoainejärjestelmä, ja levitä suo jarasvaa maalaamattomille 26 metalli osille (ei jarrulevyihin!) Aseta ajo neuvo keskijalan varaan tai puiselle telineelle siten, että jousitus painuu mahdollisimman vähän. Akun suhteen, seuraa menettelyä tämän käsikirjan kohdassa 3.7. Peitä ajoneuvo suojapeitteellä /20/04, 3:02 PM

29 ...AJONEUVO TÄYTYY PUHDISTAA 4.7 AJONEUVON PUHDISTAMINEN Irroittaaksesi mutaa ja likaa maalatuista osista, käytä vesiletkua. Voit pestä katteet autopesusienellä, runsaalla vedellä ÄLÄ KÄYTÄ VAHVOJA PUH DISTUS AINEITA MAA LAT- TUJEN MUOVIOSIEN PUHDIS- TAMISEEN. PUHDISTUSAINEET SAAS- TUT TAVAT VESISTÖJÄ JA MAA PERÄÄ. KUNNIOITA YMPÄRISTÖÄ (RAJOITA KÄYTTÄ- MÄSI PUHDISTUSAINEEN MÄÄRÄÄ). ja autopesuaineella (2-4% liuos). Vältä veden joutumista pakoputken sisään, sekä ilmansuodattimen imuaukkoon. Huuhtele runsaalla vedellä, ja kuivaa sää miskällä. Puhdista moottori tarkoituk seen soveltuvalla moottorin pe su aineella. Pese ja kuivaa ajoneuvo kunnolla, ennen kuin levität vahaa. KUN KÄYTÄT PAINEPESURIA: KÄYTÄ VAIN KARTION- MUOTOISTA SUIHKUA. PIDÄ SUUTIN VÄHINTÄÄN 60CM ETÄISYYDELLÄ AJONEUVOSTA. ÄLÄ KÄYTÄ YLI 40 C-ASTEISTA VETTÄ. ÄLÄ SUUNTAA SUIHKUA SUO- RAAN MOOTTORIIN, SÄHKÖKAA- PELEIHIN, TUULETTIMEEN, VAIH TEIS TON KOTELOON, TAI PYÖ- RÄN LAAKEREIHIN. ÄLÄ PESE SKOOTTERIA SUORASSA AURINGON- PAISTEESSA. LIUOTINAINEET KUIVUVAT ENNEN KUIN NE HUUH- DEL LAAN, JA TÄMÄ SAATTAA VAU RIOITTAA MAALIPINTOJA. ÄLÄ KÄYTÄ BENSIINIÄ MAALAT TUJEN OSIEN PUHDISTAMISEEN, SILLÄ TÄMÄ VOI VAHINGOITTAA VIIMEIS- TELTYJÄ PINTOJA. PIAGGIO NRG PUREJET /20/04, 3:02 PM

30 4 MITÄ TEHDÄ, JOS......AJONEUVOON TULEE VIKAA 4.8 Korkealaatuiset materiaalit ja valmistus- dista elek trodit bensiinillä ja teräs har- MOOTTORI SAMMUU KESKEN AJON prosessit, sekä ajoneuvon asianmukai- jalla. Tarkasta elektrodin kärkiväli Mahdollisia syitä: nen käyttö ja ajallaan suoritetut huollot ( s. 30). Tarkasta, ettei keraa misessa Tukos polttoainejärjestelmässä tai takaavat mahdollisimman hyvän luotet- eristeessä ole halkeamia. Mikäli syty- -letkuissa. Tarkasta ja puhdista. ta vuuden. Kuitenkin on mahdollista, että tys tulppa on kunnos sa, ota yhteyttä Sytytystulppa huonokuntoinen. ajoneuvoon tulee joskus vikaa. Seuraa- val tuutettuun Piaggio-huoltoon. Tarkista ja vaihda tarvittaessa. vassa on esitetty erilaisia ongelmata- Sytytystulppa kastunut. Käännä kaasu Syty tys jär jestelmän häiriö. Ota yhte- pauk sia, sekä niiden mahdollisia syitä ja auki, ja koeta käynnistää. Odota muu- yttä val tuu tet tuun Piaggio-huoltoon. kor jaustoimenpiteitä. tama minuutti, ja toista toimenpide. KÄYNNISTÄMINEN ON HANKALAA Mahdollisia syitä: Tarkasta myös sytytystulpan kunto. KORKEA POLTTOAINEEN KULUTUS Mahdollisia syitä: AUTOMAATTIVAIHTEISTON HÄIRIÖ Mahdollisia syitä: Kuluneet variaattorin rullat tai vetohihna. Ota yhteyttä valtuutettuun nrg2004sisus9_lap.indd Bensiini loppu. Täytä polttoainesäiliö. Ilmansuodatin tukossa. Puhdista tai Piaggio-huoltoon. Tukos suodattimessa, suuttimessa tai vaihda suodatin. pumpussa. Puhdista poltto ai nejär jes- Pakoputki tukossa. Puhdista tukos. HEIKKO JARRUTEHO telmä. Ellei tämä auta, ota yhteyttä Mahdollisia syitä: valtuutettuun Piaggio-huoltoon. HEIKKO PURISTUS Kuluneet jarrupalat. Vaihda tilalle Akku tyhjentynyt. Lataa akku. Mahdollisia syitä: uudet. Sytytystulpan kierre vaurioitunut; Öljyä tms. jarrupaloissa tai -levyissä. EPÄSÄÄNNÖLLINEN SYTYTYS sylinterikannen kiinnitys löysällä; Puhdista tai vaihda jarrupalat. Mahdollisia syitä: kuluneet männänrenkaat. Ota yhte- Ilmaa jarrujärjestelmässä. Ota yhteys Sytytystulppa väärä tai viallinen. Puh- yttä valtuutettuun Piaggio-huoltoon. valtuu tet tuun Piaggio-huoltoon. 28 nrg2004sisus9_lap.indd 28 07/21/04, 11:17 AM

31 5 TEKNISET TIEDOT MITAT 5.1 JOUSITUKSEN HUONO TOIMINTA Mahdollisia syitä: Nestevuoto. Ota yhteyttä valtuutettuun Piaggio-huoltoon. Kuluneet kiinnikkeet tai kiinnityskumit. Ota yhteyttä valtuutettuun Piaggio-huoltoon. nrg2004sisus10_lap.indd HEIKENTYNYT KÄSITELTÄVYYS Mahdollisia syitä: Alhainen rengaspaine tai vuoto renkaassa. Tarkasta rengaspaine. Kuluneet pyöränlaakerit tai ripustukset. Ota yhteyttä valtuutettuun Piaggio-huoltoon. PIAGGIO NRG PUREJET nrg2004sisus10_lap.indd 29 07/26/04, 1:06 PM

32 5 TEKNISET TIEDOT TEKNISET TIEDOT 5.2 TEKNISET TIEDOT Moottori / voitelujärjestelmä: Vanteet: Mäntäohjattu suihkutusmoottori, bensii- kevytmetallivanteet, 3.50 x 13. ni/ tuo re voiteluöljyseos automaatti sella Renkaat: Piaggio NRG 50 Pure-Jet pumpulla. edessä ja takana: 130/ Jäähdytysjärjestelmä (tilavuus): Sytytys: Moottori (teho): Paineistettu nestejäähdytys (~ 1,0L). Elektr., sisäänrakenn. suurjännitepuola. 1-sylinterinen, 2-tahti (3.3 kw / 8000). Voimansiirto: Runko: Sylinterin mitat: Automaattinen variaattori, V-hihna, Hitsattu, vahvistettu teräsputkirunko x 39.3 mm. automaattikytkin, puhallinjäähdytys. Jarrut: Iskutilavuus (puristussuhde): 49 cm³ (12 : 1). Sytytysennakko: Muuttuva, ECU-ohjattu. Tuorevoiteluöljysäiliö: Muovisäiliö: ~ 1,3 L, josta varalla: ~ 0,5 L. (täyttötilavuus: ~ 0,5-1,0 L). Peräöljytilavuus: Hydraulitoimiset levyjarrut edessä (kahva oikealla) ja takana (kahva vasemmalla). Pakojärjestelmä: Yhdistetty paisuntakammio, kaksitoi mi- nrg2004sisus9_lap.indd Polttoaineen syöttö (läppärunko): ~ 75 cc. nen katalysaattori, SAS-järjestelmä. Elektroninen polttoaineen suih kutusjär- Polttoainesäiliö: Paino: jes telmä (20 BING 71/20/104). Muovisäiliö: ~ 7,5 L, 96 kg. Sytytystulppa: josta va ralla: ~ 2,0 L. Sallittu henkilömäärä: Champion RG6YCA. Etujousitus: 1 henkilö. Elektrodin kärkiväli: mm. Teleskooppihaarukka. Työkalusarja: Maksininopeus: Lainmukainen maksimi. Takajousitus: Sytytystulpan avain (16mm), jatkovarsi, Pituus x lev. x kork. akseliväli (mm): Moottori osana takahaarukkaa, kierre- 2-toiminen ruuvimeisseli, kuusioavain 1870 x 720 x jousi, hydraulinen vaimennin. (6mm). Työkalusarja sijaitsee satulan alla. 30 nrg2004sisus9_lap.indd 30 07/21/04, 11:17 AM

33 6 VARAOSAT JA LISÄVARUSTEET VARAOSAT JA LISÄVARUSTEET 6.1 KÄYTÄ AINOASTAAN ALKU PE RÄISIÄ PIAG- GIO/GILERA-VARA- OSIA. NE OVAT AINOITA, JOI DEN LAATU ON YHTÄ KORKEA KUIN AJO NEUVOSSA ALKU PERÄISENÄ OLEVIEN OSIEN. nrg2004sisus9_lap.indd HUOMAA: PIAGGIO EI VOI VASTATA ULKOPUOLISTEN VALMISTAJIEN LAATUVAA TI MUKSISTA. SIKSI MUI- DEN KUIN ALKUPERÄISTEN OSIEN KÄYTTÄMINEN SAATTAA VAI KUT TAA LAITTEEN TAKUUN KAT TAVUUTEEN. PIAGGIO NRG PUREJET nrg2004sisus9_lap.indd 31 07/21/04, 11:17 AM

34 6 VARAOSAT JA LISÄVARUSTEET VARAOSAT JA LISÄVARUSTEET 6.1 PIAGGIOLTA LÖYTYY LAAJA VALIKOIMA LISÄVARUSTEITA. VAIN ALKUPERÄISET PIAGGIO-LISÄ- VA RUSTEET OVAT VALMISTAJAN KÄYT TÖÖN HYVÄKSYMIÄ, JA NII- DEN ASIANMUKAINEN TOIMINTA ON TESTATTU MALLIKOHTAISESTI. LISÄVARUSTEITA TILATESSASI, SEKÄ VARMISTAAKSESI, ETTÄ NE ASEN- NETAAN ASIANMUKAISESTI, OLE YHTEYDESSÄ VALTUUTETTUUN PIAG- GIO/GILERA-KAUPPIAASEESI. MUI DEN KUIN ALKUPERÄISTEN LISÄ- VARUSTEIDEN KÄYTTÖ SAATTAA VAIKUTTAA AJONEUVON HALLIN- TAAN SEKÄ AJOTURVALLISUUTEEN. TÄSTÄ SEURAA VAKAVA RISKI NIIN KULJETTAJALLE KUIN MUILLEKIN TIELLÄLIIKKUJILLE. nrg2004sisus9_lap.indd 32 nrg2004sisus9_lap.indd 32 07/21/04, 11:17 AM

35 7 HUOLTO- OHJELMA MÄÄRÄAIKAISHUOLLOT 7.1 SÄÄNNÖLLISTEN HUOLTOJEN MERKITYS Huoltamalla uuden ajoneuvosi asianmukaisesti pidennät sen käyttöikää, ja varmis tat häiriöttömän toiminnan. Piaggio on laatinut seuraavalla sivulla olevan listan tarkastuksista ja huoltotoi menpiteistä. Vähäisistäkin vioista tai ongelmista tulisi välittömästi olla yhteydessä valtuutettuun Piaggio/Gilera-huoltoon. Älä odota seuraavaa määräaikaishuoltoa. Huollata ajoneuvo myös mainituin määräajoin, vaikka mai nittu kilometri määrä ei vielä olisi kaan ylittynyt. Takuu saattaa raueta, mikäli kaikkia määräaikaishuolto-ohjelmassa mai nit tuja huoltoja ei ole tehty. Lisäinformaatiota koskien takuuehtojen vaatimuksia saat tarvittaessa Piaggio/Gilera-kauppiaaltasi. PIAGGIO NRG PUREJET /20/04, 3:02 PM

36 7 HUOLTO- OHJELMA MÄÄRÄAIKAISHUOLLOT 7.1 TARKASTA VAIHDA Peräöljy Sytytystulppa / elektrodin kunto Ilmansuodatin Jäähdytysneste Tuorevoitelujärjestelmä / vaijeri Variaattorin rullat V-hihna Tuorevoiteluöljypumpun hihna Nopeusmittarin vaijeri Ohjaus Jarrukahvojen mekanismit Jarrupalat Jarrujärjestelmän letkut Jarrunesteen määrä Jarruneste Vaijerit Pultit, mutterit, kiinnitykset Jousituksen toiminta Akku / sähköjärjestelmä Ajovalo Renkaiden kunto, rengaspaineet Ajo / jarrutesti Polttoaineensuodatin x 1000km Kuukausia Tarkasta / vaihda Tarkasta / vaihda Puhdista Tarkasta Tarkasta / säädä Vaihda Vaihda Vaihda Voitele Tarkasta / säädä Voitele Tarkasta Vaihda Tarkasta Vaihda Tarkasta / voitele Tarkasta Tarkasta Tarkasta Tarkasta / säädä Tarkasta Testaa ajossa Vaihda VUODEN VÄLEIN 2 VUODEN VÄLEIN nrg50_2004huoltotaul_1.indd /20/04, 3:02 PM

37 7 HUOLTO-OHJELMA SUOSITELTAVAT TUOTTEET 7.2 SUOSITELTAVAT TUOTTEET KÄYTTÖ TYYPPI / STANDARDI ESIM. PERÄÖLJY SAE 80W/90 (API GL-3) TUTELA ZC 90 TUOREVOITELUÖLJY Synteettinen 2T-öljy API TC++ SELENIA HI Scooter 2 Tech nrg2004sisus10_lap.indd ILMANSUODATIN JARRU- / KAASUKAHVAMEKANISMIT JARRUNESTE Mineraaliöljy ISO VG 150 Vaseliini NLGI 1-2 DOT 4 SELENIA Air Filter Oil SYSTEM TW 249 AREXONS VAIJEREIDEN VOITELU Moottoriöljy JÄÄHDYTYSNESTE CUNA NC , monoetyleeniglykolipohj. jäänestoaine PARAFLU Moto Rider (valmis sekoitus) PIAGGIO NRG PUREJET nrg2004sisus10_lap.indd 35 07/26/04, 1:06 PM

38 TAKUUEHDOT Piaggio myöntää valmistamilleen, näi den 2. TAKUUN SISÄLTÖ JA ALKAMINEN 3. TAKUUTODISTUS takuuehtojen 2. kohdassa mainituille Valintansa mukaan Piaggio veloituksetta Jälleenmyyjä on velvollinen suoritta maan uusille laitteille sekä alku pe räisille vaihtaa tai korjaa virheellisen takuun ajoneuvolle luovutushuollon maa han tuo- varao sille ja tarvikkeille näi den takuueh- alaisen tuotteen. Takuun perusteella ei jan toimittaman ohjeen mukaan. Suori- tojen mukaisen rajoi te tun takuun. korvata kuljetuskustannuksia, vuokraus- tetusta luovutushuollosta jälleenmyyjä kuluja, aiheutuneesta haitasta johtuvia ja asiakas allekirjoittavat maahantuojan 1. TAKUUN LAAJUUS JA VOIMASSAOLO kuluja, eikä muitakaan välillisiä tai välit- toimittaman asiakirjan ( Tarkastuslista Takuu kattaa valmistus-, materiaali-, tö miä kustannuksia tai vahinkoja. kokoonpanoa ja luovutusta varten ), ja kokoonpanovirheet Piaggion val tuuttaman maahantuojan kautta myy dyissä Piaggio-jälleenmyyjältä hankituissa alkupe räisissä laitteissa, osissa ja tarvik keissa. Piaggio myöntää takuun ainoastaan valmistamilleen ja/tai myymilleen tuot- Tämä takuu kattaa seuraavat Piaggion valmistamat laitteet seuraavin takuuajoin: Moottoripyörät, Mopot (kts. poikkeus jäljempänä); takuuaika 24 kuukautta Alkuperäiset varaosat ja tarvikkeet; akut, alkuperäisasennus tai varaosa; josta yksi kappale jää asiakkaalle. Tämä asiakirja toimii takuutodistuksena ja on takuutapauksessa esitettävä jälleen myyjälle tai korjausta suorittavalle korjaa molle. Alkuperäisten varaosien tai tar vikkeiden takuutapauksessa osto kuitti takuu_huol_piaggio2005.indd takuu_huol_piaggio2005.indd teille, eikä takaa muiden valmis ta mien stefat, yms. tiivisteet; toimii takuutodistuksena ja takuu alkaa tuotteiden oikeaa toimintaa käy tet tä- ta kuuaika 6 kuukautta ostokuitin päivämäärästä. essä niitä Piaggio-laitteissa, tai etteivät Moottoripyörät / Mopot kilpailukäytössä; muiden valmistamat tuotteet vaurioita ei takuuta. 4. TAKUUKORJAUKSET Piaggio-laitteita. Ilmoitus tavarassa/laitteessa olevasta Tämä takuu on voimassa Suomessa Takuu katsotaan alkavaksi siitä päivä- virheestä/vauriosta on tehtävä ensisijai- ja koskee lähtien toimitettuja mää rästä jolloin jälleenmyyjä luovuttaa sesti myyjäliikkeeseen. Myyjäliike on laitteita. laitteen kuluttajalle. Talviseisonta tai ensi sijaisesti velvollinen suorittamaan vähäi nen käyttö eivät pidennä takuu aikaa. tarvittavat korjaustoimenpiteet. Mikäli takuu_huol_piaggio2005.indd 2 04/29/05, 1:47 PM

39 TAKUUEHDOT virheilmoitusta ei voida tehdä myyjäliik- asianmukaisen huollon puutteesta tai distuksesta. keeseen kohtuuttoman matkan tms. tuotteen virheellisestä käytöstä aiheu tu- Virheellisen polttoaineen, voiteluöl- takia, voidaan virheilmoitus tehdä lähim- via vaurioita. jyn, sytytystulppien tai muiden vas- pään valtuutettuun Piaggio-huoltoliik- Renkaat, polttimot, sulakkeet, jarrupalat, taa vien ei suositusten mukaisten kee seen tai jälleenmyyjäliikkeeseen ja jarrulevyt, suodattimet, sytytystulpat, ainei den/osien käyttö. toimittaa laite heille korjattavaksi. toisiovedon ketjut ja rattaat, variaatto- Onnettomuudesta johtuva laajamit- TAKUUNALAISET KORJAUSTYÖT SAA ri järjestelmän liukupalat, vetohihnat, pai- tainen kolarikorjaus. SUORITTAA AINOASTAAN MAA HANTUO- not ja holkit kuuluvat takuun piiriin vain Osien muuttaminen tai poistaminen takuu_huol_piaggio2005.indd takuu_huol_piaggio2005.indd JAN VALTUUTTAMA PIAGGIO-HUOLTO- LIIKE TAI JÄLLEEN MYYJÄLIIKE. Virheilmoitus on tehtävä kohtuullisen ajan kuluessa. Virheen/vaurion kuuluminen takuun piiriin ratkaistaan Piaggion valtuuttaman mikäli niissä todetaan valmistusvirhe, josta vaurio aiheutuu. Seuraavat tilanteet aiheuttavat takuun raukeamisen: (esim. pakoputkiston ja äänenvaimentimien muuttaminen tai vaihtaminen) taikka moottoritehon muuttaminen, ellei toimenpide ole Piaggion suosittelema. Kaikenlainen kilpailukäyttö. maahantuojan tai tämän valtuuttaman Sisäänajojakson sekä käyttöohje- Moottorin irrottaminen toisessa lait- Piaggio-jälleenmyyjän tai huoltoliikkeen kir jan mukaisten käyttäjän suoritta- teessa käyttöä varten. suorittaman osien tarkastuksen yhtey- mien huoltotoimien, talvisäilytyksen dessä. Piaggio voi pyytää osat tehtaalle ja määräaikaishuoltojen laiminlyönnit. tutkimuksiin ennen takuuasian lopullista Suoritetut määräaikaishuollot kirja- 6. KULUTTAJASUOJASÄÄNNÖKSET ratkaisemista. taan käyttöohjekirjaan. Kaikenlainen Piaggio ottaa huomioon kuluttajansuoja- korroosio metallipinnoilla katsotaan lain asettamat minimivaatimukset kulut- 5. TAKUUN RAJOITUKSET aiheutuvan riittämättömästä tai käyt- tajansuojasta, eikä tämä takuu vähennä Takuu ei korvaa normaalista kulumi sesta, töohjekirjan ohjeiden vastaisesta puh- lain asettamia kuluttajan oikeuksia. takuu_huol_piaggio2005.indd 3 04/29/05, 1:47 PM

40 SUORITETUT HUOLLOT KM-LUKEMA... KM-LUKEMA... KM-LUKEMA... PÄIVÄYS... /... /... PÄIVÄYS... /... /... PÄIVÄYS... /... /... HUOLTOLIIKE... HUOLTOLIIKE... HUOLTOLIIKE... (LEIMA) (LEIMA) (LEIMA) KM-LUKEMA... PÄIVÄYS... /... /... HUOLTOLIIKE... (LEIMA) KM-LUKEMA... PÄIVÄYS... /... /... HUOLTOLIIKE... (LEIMA) KM-LUKEMA... PÄIVÄYS... /... /... HUOLTOLIIKE... (LEIMA) takuu_huol_piaggio2005.indd takuu_huol_piaggio2005.indd KM-LUKEMA... KM-LUKEMA... KM-LUKEMA... PÄIVÄYS... /... /... PÄIVÄYS... /... /... PÄIVÄYS... /... /... HUOLTOLIIKE... HUOLTOLIIKE... HUOLTOLIIKE... (LEIMA) (LEIMA) (LEIMA) takuu_huol_piaggio2005.indd 4 04/29/05, 1:47 PM

41 SUORITETUT HUOLLOT KM-LUKEMA... KM-LUKEMA... KM-LUKEMA... PÄIVÄYS... /... /... PÄIVÄYS... /... /... PÄIVÄYS... /... /... HUOLTOLIIKE... HUOLTOLIIKE... HUOLTOLIIKE... (LEIMA) (LEIMA) (LEIMA) takuu_huol_piaggio2005.indd takuu_huol_piaggio2005.indd KM-LUKEMA... PÄIVÄYS... /... /... HUOLTOLIIKE... (LEIMA) KM-LUKEMA... PÄIVÄYS... /... /... HUOLTOLIIKE... (LEIMA) KM-LUKEMA... PÄIVÄYS... /... /... HUOLTOLIIKE... (LEIMA) KM-LUKEMA... KM-LUKEMA... KM-LUKEMA... PÄIVÄYS... /... /... PÄIVÄYS... /... /... PÄIVÄYS... /... /... HUOLTOLIIKE... HUOLTOLIIKE... HUOLTOLIIKE... (LEIMA) (LEIMA) (LEIMA) takuu_huol_piaggio2005.indd 5 04/29/05, 1:47 PM
