Piaggio ZIP 50 Omistajan käsikirja

Koko: px
Aloita esitys sivulta:

Download "Piaggio ZIP 50 Omistajan käsikirja"

Transkriptio

1 Piaggio ZIP 50 Omistajan käsikirja

2 Maahantuoja: SUMEKO OY Kytömaantie 14, KERAVA Puh. (09) fax (09) Sähköposti: PIAGGIO tekee jatkuvaa kehitystyötä. Varaamme oikeuden muutoksiin ilman ennakkoilmoitusta.

3 ONNITTELUT! Olette tehneet erinomaisen valinnan hankkiessanne Piaggio Zipin. Ennen kuin lähdette matkaan, lukekaa tämä käyttöopas huolella. Löydätte käyttöoppaasta kaiken tarpeellisen oppiaksenne tuntemaan ajoneuvon ja käyttämään sitä oikein. Kun käytte läpi käsikirjassa kuvatut ominaisuudet sekä tekniset tiedot, saatte paremman käsityksen uudesta ajoneuvostanne, ja pohjan pitkään kestävälle ajamisen nautinnolle! PIAGGIO ZIP 50 1

4 PIAGGIO KÄSIKIRJA Tässä käsikirjassa annetut tiedot on kastuksia varten. Löydät myös ohjeet syystä suorittaa ainoastaan Piaggio/ suunniteltu antamaan selkeät ja yksin- sellaisiin huoltotöihin, jotka on Gilera-kaup piaiden tai valtuutettujen kertaiset ohjeet uuden ajoneuvon mahdol lista suorittaa omatoimisesti. huolto kor jaamoiden toimesta. käyttöä varten. Käsikirja sisältää myös Kaikki sellaiset toimenpiteet, joita ei Harmaalla korostetuilla alueilla on tär- ohjeita Piaggio/Gilera-kauppiaiden ja kirjassa ole erikseen kuvattu, vaativat keää ajoneuvon käyttöön tai liikennetur- valtuu tettujen huoltokorjaamoiden suo- erikoistyökalujen käyttöä tai erityistä vallisuuteen liittyvää lisätietoa; lue myös rittamia huoltotöitä ja määräaikaisia tar- teknistä osaamista, ja ne tulisi siitä nämä tiedot huolellisesti. 2 Tämän käsikirjan tiedot tekstit, kuvat tai piirrokset eivät ole sitovia. Piaggio-yhtymä varaa oikeu den tehdä kehitystyön vaatimia muutoksia tuotteisiinsa ilman ennakkoilmoitusta. Oleellisten tai mer kit tävien mallimuutosten yhteydessä myös käsikirjan aineisto päivitetään. Tämä käsikirja sisältää kaikki malliversiot, joten siinä saattaa esiintyä tietoja, jotka eivät koske Suomen malliversiota. Lisätietoa malli ver si oista saat tarvittaessa Piaggio/Gilera-kauppiaaltasi. Kaikki oikeudet pidätetään. Tätä julkaisua tai mitään tämän julkaisun osaa ei saa uudelleenjulkaista ilman kirjallista lupaa. Piaggio & C. S.p.A. After Sales Service, Viale R. Piaggio, PONTEDERA (Pi), ITALY

5 SYMBOLIT AJONEUVON ASIANMUKAISTA KÄYTTÖÄ VARTEN Tällä sivulla olevat symbolit ovat tärkeitä. Ne osoittavat sellaisia kohtia käsikirjassa, joihin on kiinnitettävä erityistä huomiota. Nopean havaitsemisen takaamiseksi käytössä on kolme erilaista symbolia. HENKILÖKOHTAINEN TURVALLISUUS Varoitus Näiden ohjeiden noudattamatta jättämisestä seuraa vakava hen kilövahinkojen riski. YMPÄRISTÖN HUOMIOINTI Tällä symbolilla merkityt kohdat osoitta vat ajoneuvon oikean käyttötavan ympäristön hyvinvoinnin huomioiden. AJONEUVON TURVALLISUUS Varoitus Näiden ohjeiden noudattamatta jät tämisestä seuraa ajoneuvon vaurioitu misen riski, sekä tietyissä tapauksissa myös takuun raukeaminen. PIAGGIO ZIP 50 3

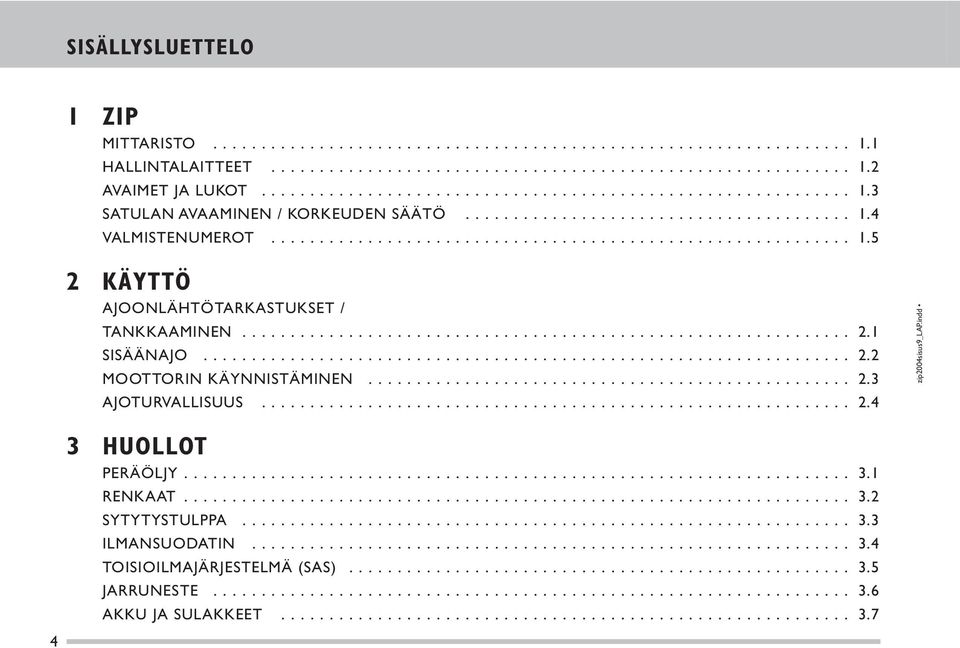

6 SISÄLLYSLUETTELO 4 1 ZIP MITTARISTO... HALLINTALAITTEET... AVAIMET JA LUKOT... SATULAN AVAAMINEN / KORKEUDEN SÄÄTÖ... VALMISTENUMEROT... 2 KÄYTTÖ AJOONLÄHTÖTARKASTUKSET / TANKKAAMINEN... SISÄÄNAJO... MOOTTORIN KÄYNNISTÄMINEN... AJOTURVALLISUUS... 3 HUOLLOT PERÄÖLJY... RENKAAT... SYTYTYSTULPPA ILMANSUODATIN TOISIOILMAJÄRJESTELMÄ (SAS)... JARRUNESTE... AKKU JA SULAKKEET

7 SISÄLLYSLUETTELO 4 MITÄ TEHDÄ, JOS......POLTTIMO MENEE RIKKI...AJOVALO VAATII SÄÄTÖÄ TAUSTAPEILI VAATII SÄÄTÖÄ......TYHJÄKÄYNTIÄ TÄYTYY SÄÄTÄÄ......JARRUT VAATIVAT SÄÄTÖÄ......RENGAS PUHKEAA......AJONEUVO ON POISSA KÄYTÖSTÄ......AJONEUVO TÄYTYY PUHDISTAA......AJONEUVOON TULEE VIKAA... 5 TEKNISET TIEDOT MITAT... TEKNISET TIEDOT... 6 VARAOSAT JA LISÄVARUSTEET VARAOSAT JA LISÄVARUSTEET HUOLTO-OHJELMA MÄÄRÄAIKAISHUOLLOT SUOSITELTAVAT TUOTTEET TAKUUEHDOT / SUORITETUT HUOLLOT... KÄSIKIRJAN LOPUSSA PIAGGIO ZIP 50 5

8 1 ZIP MITTARISTO 1.1 kuva 1 A B C D F G H 6 = Nopeusmittari = Polttoaineen varoitusvalo = Suuntavilkun merkkivalo = Tuorevoiteluöljyn varoitusvalo = Käynnistyspainike = Matkamittari = Ajovalon merkkivalo I = Äänimerkin painike L = Suuntavilkun valitsin M = Lähi / kaukovalon valitsin

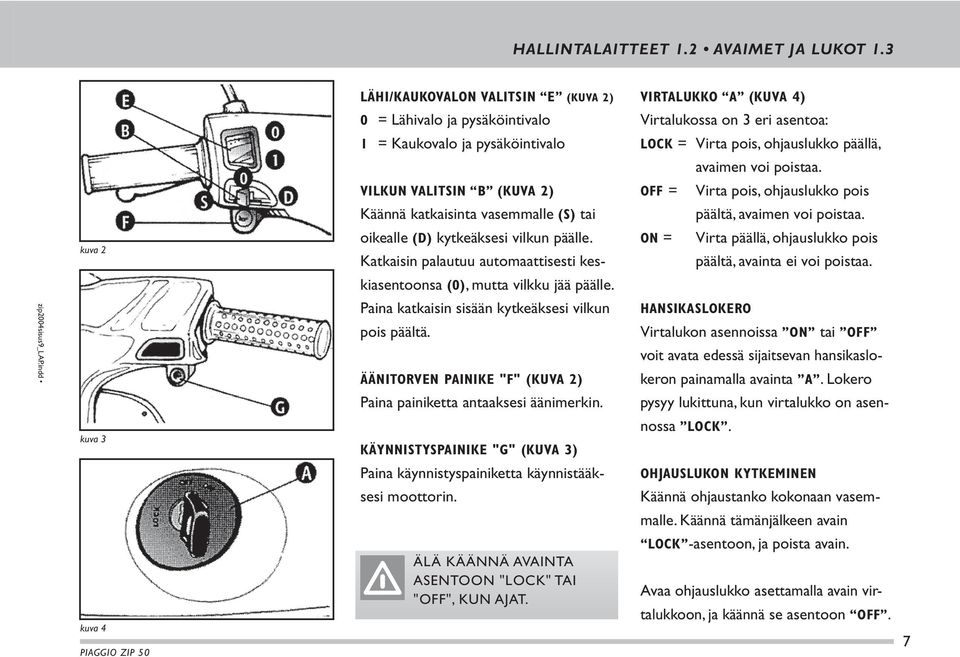

9 HALLINTALAITTEET 1.2 AVAIMET JA LUKOT 1.3 LÄHI/KAUKOVALON VALITSIN E (KUVA 2) VIRTALUKKO A (KUVA 4) 0 = Lähivalo ja pysäköintivalo Virtalukossa on 3 eri asentoa: 1 = Kaukovalo ja pysäköintivalo LOCK = Virta pois, ohjauslukko päällä, avaimen voi poistaa. VILKUN VALITSIN B (KUVA 2) OFF = Virta pois, ohjauslukko pois Käännä katkaisinta vasemmalle (S) tai päältä, avaimen voi poistaa. kuva 2 oikealle (D) kytkeäksesi vilkun päälle. Katkaisin palautuu automaattisesti kes- ON = Virta päällä, ohjauslukko pois päältä, avainta ei voi poistaa. ki asentoonsa (0), mutta vilkku jää päälle. Paina katkaisin sisään kytkeäksesi vilkun pois päältä. ÄÄNITORVEN PAINIKE "F" (KUVA 2) HANSIKASLOKERO Virtalukon asennoissa ON tai OFF voit avata edessä sijaitsevan hansi kas loke ron paina malla avainta A. Lokero Paina painiketta antaaksesi äänimerkin. pysyy lukit tuna, kun virtalukko on asen- kuva 3 KÄYNNISTYSPAINIKE "G" (KUVA 3) nossa LOCK. Paina käynnistyspainiketta käyn nis tääk- OHJAUSLUKON KYTKEMINEN sesi moottorin. Käännä ohjaustanko kokonaan vasemmalle. Käännä tämänjälkeen avain kuva 4 PIAGGIO ZIP 50 ÄLÄ KÄÄNNÄ AVAINTA ASEN TOON "LOCK" TAI "OFF", KUN AJAT. LOCK -asentoon, ja poista avain. Avaa ohjauslukko aset ta malla avain virtalukkoon, ja käännä se asentoon OFF. 7

10 1 ZIP SATULAN AVAAMINEN / KORKEUDEN SÄÄTÖ 1.4 VALMISTENUMEROT 1.5 SATULAN AVAAMINEN VALMISTENUMEROT (KUVAT 4 / 5) Kypärän säilytystila sijaitsee satulan alla. Valmistenumero koostuu yhdistetystä Työnnä avain satulalukkoon A, ja kirjain- ja numerokoodista, joka on käännä vastapäivään. Nosta satula taka- stans sattu runkoon ja moottorin sylin- osastaan saranansa varassa ylös. Voit terilohkon kylkeen. Käytä valmistus- lait taa kypärän säilytystilaan kuvan nu me roa viitteenä varaosia tilatessasi. kuva 1 mukaisesti (kuva 2). Tar kasta hankinnan yhteydessä, että ajo neu von valmistenumerot täsmäävät SATULAN KORKEUDEN SÄÄTÖ doku ment teihin merkittyjen valmistus- kuva 2 Työnnä avain satulalukkoon A, ja käännä myötäpäivään. Nosta satula takaosas taan ylös. Voit säätää satulan saranakiskon C ja tukipalat B kolmeen eri korkeusasentoon. Satulan säätöasennot: 1 - saranakisko / satula alhaalla numeroiden kanssa. VALMISTENU ME ROI DEN MUUTTAMINEN TAI POIS TA MINEN ON VAKAVA RIKOS, JOKA SAATTAA JOH TAA AJO NEUVON MENETTÄMISEEN, TAI MUIHIN RANGAISTUKSIIN. 2 - keskiasennossa 3 - yläasennossa. 8 kuva 3

11 2 KÄYTTÖ AJOONLÄHTÖTARKASTUKSET / TANKKAAMINEN 2.1 TARKASTA ENNEN AJAMISTA: 1. Polttoaineen määrä 2. Tuorevoiteluöljyn määrä 3. Peräöljyn määrä ( s. 15) 4. Rengaspaineet ( s. 16) 5. Valojen ja vilkkujen toiminta 6. Jarrujen toiminta ( s. 24) 7. Jarrunestemäärä ( s. 19). kuva 6 kuva 4 TANKKAAMINEN (KUVA 6) Polttoainesäiliön "A ja tuorevoiteluöljysäi liön "B täyttöaukot sijaitsevat satu- alle määritellyn tason. Täytä säiliö B (kuva 6) suositellun tyyppisellä öljyllä (tilavuus: ~1.35L). Valon tulee syt tyä myös, kun käynnistyspainiketta lan alla. Käytä lyijytöntä, vähintään pai netaan, ja sammua kun painike vapau- 95-oktaanista polttoainetta. Älä koskaan te taan. Ellei näin tapahdu, ota yhteyttä täytä säiliötä likaisesta polttoainekanis- valtuu tettuun Piaggio/Gilera-huoltoon. te rista. Mittariston varoitusvalo syttyy, Mikäli öljypumppu joudutaan irrotta- kun polt to aine on vähissä. Tankkaa ajo- maan esim. huoltoa varten, jou dut irrot- neuvo tällöin viipymättä. tamaan myös öljyputket. Tämän jälkeen öljypumppu tulee ilmata. Toimenpide TUOREVOITELUÖLJY on välttämätön aina, kun öljypumppu Varoitusvalo ( D, sivu 6) syttyy, mikäli joudutaan irrottamaan, kun öljyputki on kuva 5 PIAGGIO ZIP 50 tuorevoiteluöljysäiliön öljy määrä laskee 9

12 2 KÄYTTÖ AJOONLÄHTÖTARKASTUKSET / TANKKAAMINEN 2.1 ollut irrotettuna, tai mikäli öljysäiliö on päässyt kokonaan tyhjäksi. Poltto - ai nesäiliö tulee tyhjentää, ja lisätä sit ten n. 3 litraa 2 %:sta bensii nin ja öljyn seosta. Käytä suosituksen mu kaista 2-tah tiöljyä. Käytä moottoria kunnes kaikki polttoainesäiliössä oleva bensiiniöljyseos on loppu, ennen kuin täy tät säiliön jälleen bensiinillä. Normaa listi polttoainesäiliössä käytetään aina pelkkää lyijytöntä 95E-bensiiniä. Öljysuositukset: ( s. 33) 2-tahtiöljyn normaali täyttömäärä: n. 0,5 ~ 0,7 L. SAMMUTA MOOTTORI AINA ENNEN TANKKAAMISTA. KÄYTÄ AINOASTAAN SUOSITELLUN TYYPPISIÄ BENSIINI- JA ÖLJYTUOTTEITA. TULIPALON VAARA: PIDÄ AVO TULI, PALAVAT SA VUK- KEET YMS. POISSA POLT TOAI- NESÄILIÖN SUULTA. BEN SIINI HÖYRYT OVAT HAITALLISIA HENGI TET TYINÄ. MOOTTORIN KÄYTTÄMINEN LIIAN VÄHÄISELLÄ ÖLJY MÄÄ - RÄLLÄ VOI JOHTAA ERIT- TÄIN VAKAVAAN MOOTTORIVAU- RIOON. Öljysäiliön (muovisäiliö) tilavuus: n. 1,35 L (sis. varasäiliön 0,4 L.) 10

13 SISÄÄNAJO 2.2 SISÄÄNAJOVAIHE ON TÄRKEÄ MOOT TORIN ASIANMUKAISEN TOI- MINNAN JA PITKÄN KÄYTTÖIÄN KAN NAL TA. ENSIMMÄISEN 1000KM:N AIKANA, ÄLÄ YLITÄ 80% MAKSIMINO PEU- DESTA, ÄLÄKÄ KÄYTÄ TÄYTTÄ KAASUA. VÄLTÄ MYÖSKIN PIT KIEN MATKOJEN AJAMISTA TASAI SELLA NOPEUDELLA. 1000KM:N JÄLKEEN VOIT VÄHITELLEN LISÄTÄ MOOTTO- RIN KUORMITUSTA MAK SI MINO PEU- TEEN ASTI. PIAGGIO ZIP 50 11

14 2 KÄYTTÖ MOOTTORIN KÄYNNISTÄMINEN 2.3 Var mista, että takarengas on ylhäällä. Mikäli akku on tyhjä tai käynnistysmoottori Älä käytä kaasua, kun käynnistät. on viallinen: Käännä virta-avain D asentoon Aseta ajoneuvo keskitukensa varaan, "ON" (tuorevoiteluöljyn varoitusva lon ja varmista ettei takarengas kosketa tulee syttyä parin sekunnin ajaksi). maahan. Käännä virta-avain D asen- Pidä jarrukahva B tai C painet- toon ON, ja käytä polku käyn nistintä kuva 1 tuna, ja paina käynnistyspainiketta A. F. Mikäli polttoainesäiliö on tyhjä: HUOMIOI ENNEN KÄYNNISTÄMISTÄ Zip on varustettu automaattisella variaattorivaihteistolla. Älä käytä kaasua, kun käynnistät moottorin. Kun moottori käy, kierroksia lisäämällä ajo neuvo MOOTTORIN SAMMUTTAMINEN Sulje kaasu, ja käännä virta-avain D asentoon OFF. Avaimen voi poistaa. KÄYNNISTYSVAIKEUDET Tankkaa. Paina sitten käynnistyspainiketta A, äläkä käytä kaasua, jotta saat polttoainejärjestelmän täytettyä tehokkaasti. Ellei moottori käyn nisty, ota yhteyttä zip2004sisus10_lap_s12.indd lähtee liikkeelle. Tarkasta polttoainemäärä. val tuutettuun Piaggio/Gilera-huoltoon. Ajoneuvossa on myös automaattisesti Tarkasta sytytystulpan kunto. päälle kytkeytyvä rikastin, sekä polttoaine hana. Etu- tai takajarrukahvan tulee olla Mikäli kaasutin on tulvinut: Avaa kaasu kokonaan, ja paina käynnistyspainiketta 5 sekunnin ajan. PAKOKAASUT OVAT MYR- KYL LISIÄ. ÄLÄ KÄYNNISTÄ MOOTTORIA SISÄTILOISSA. vedet tynä sisään (jarru päällä), jotta Odota 5 sekuntia, ennen kuin moot tori voi käynnistyä. MOOTTORIN KÄYNNISTÄMINEN (KUVA 1) Aseta ajoneuvo keskituen "E" varaan. yri tät käynnistää uudelleen. Toista menet tely tarvittaessa, mutta älä käytä käynnistysmoottoria pitkään yhtäjaksoisesti (max. 20 sekuntia). ASETA AJONEUVO AINA KESKITUKSENSA VARAAN, ENNEN KUIN KÄYTÄT POL- KUKÄYNNISTINTÄ. 12

15 AJOTURVALLISUUS 2.4 AUTOMAATTINEN VARIAATTORI Välttääksesi ylikuumenemista: Maksimaalista käyttömukavuutta silmällä Rajoita edellä kuvattujen rasittavien pitäen, tämä ajoneuvo on varustettu olosuhteiden kestoa. automaattisella, portaattomasti sääty- Anna moottorin käydä tyhjäkäyntiä vällä vaihteistolla, jossa on keskipakois- muutaman minuutin, antaaksesi kytki- kytkin. Tämä mahdollistaa parhaan melle aikaa jäähtyä. suo ri tuskyvyn yhdistämisen matalaan kulu tukseen, ajettiinpa sitten tasaisella HUOMIOI KATALYSAAT TO- RIN KÄYTÖSSÄ: kuva 2 tai mäkisessä maastossa. Mikäli joudut pysähtymään ylämäkeen esim. liikennevaloihin, jonoon ym., pidä skootteri paikallaan vain jarrujen avulla (moottori tyhjäkäynnillä). Moottorin käyttäminen laitteen paikallaan pitämiseen voi johtaa kytkimen ylikuumenemiseen. Tämä johtuu keskipakois kyt kimen jatkuvasta luistamisesta. Lisäksi kytkin saattaa alkaa luistamaan hyvin jyrkissä ylämäissä tai kun lähdetään liikkeelle ylämäkeen raskaan kuorman kanssa. KATALYSAATTORIIN EI SAA TEHDÄ MUUTOSTÖITÄ, SILLÄ TÄMÄ VOI VAARANTAA MOOT- TORIN JA KATALYSAATTORIN TOIMINNAN. KATALYSAATTORI TULEE AJON AIKANA ERITTÄIN KUUMAKSI, JA SE VOI AIHEUTTAA PALO VAM MOJA. VARMISTA, ETTEI KATA LY SAAT TORI JOUDU KOSKE TUK SIIN MINKÄÄN PALAVAN MATERIAALIN KANSSA. ÄLÄ SAMMUTA MOOTTORIA AJON AIKANA, SILLÄ PALAMA- TONTA POLTTOAINETTA VOI JOUTUA KATALYSAATTORIIN, JA TÄMÄ VOI VAHINGOITTAA SITÄ. AJOTURVALLISUUS Seuraamalla tässä mainittuja ohjeita voit huomattavasti parantaa ajoturvallisuuttasi tien päällä. Ajotaitosi ja perusteellinen tietämyksesi ajoneuvostasi ovat ajoturvallisuutesi perusta. Harjoittele liikenteestä vapaalla alueella, kunnes hallitset ajoneuvon käsit telyn erilaisissa olosuhteissa. Opettele myös hallintalaitteiden käyttö siten, että pystyt käyttämään niitä katsomatta niihin. PIAGGIO ZIP 50 13

16 2 KÄYTTÖ AJOTURVALLISUUS 2.4 Käytä aina ajaessasi sopivan kokoista, tieliikennekäyt töön hyväksyttyä kypärää, ja kiinnitä se asianmukaisesti. Käytä myös suojaavia ajovarusteita. Vähennä nopeuttasi päällys tä mättömillä tai epätasaisilla pin noilla, ja noudata erityisen suurta varovaisuutta tällaisissa olo suh teissa. Mikäli ajat pitkään vesisateessa käyttämättä jarruja, niiden teho saattaa laskea. Näissä olosuhteissa, käytä aika ajoin jarruja varovasti kuivattaaksesi niitä ja parantaaksesi niiden toimintaa. Ole erityisen varovainen, kun käytät jarruja märällä, päällystämättömällä tai muuten liukkaalla pinnalla. Käytä aina molempia jarruja samanaikaisesti, jakaaksesi jarruvoiman 14 molemmille renkaille. Opettele tehokas jarrutustekniikka. Älä nouse skootterin päälle, kun se on keskijalkansa varassa. Ennen kuin lasket skoot terin keskijalalta, var mista, ettei taka rengas pyöri. Mikäli ajoneuvoa käytetään hiekkai sessa, mutaisessa, suolaisessa tai lumisessa ympäristössä, puhdista jarrulevyt ajoittain miedolla pesuaineella välttääksesi lian ker tymistä niihin, sekä myös jarrupalojen ennenaikaista kulumista. Älä tee ajoneuvon ominaisuuksiin tai alkuperäisiin rakenteisiin muutok sia, sillä silloin se ei enää ole alkuperäisen tyyp pi hyväksynnän mukainen. Nämä muu tokset voivat tehdä ajoneuvosta lait toman, sekä lisäksi erittäin vaaralli sen ajaa. AJA AINA VALPPAASTI, YMPÄ RISTÖÄSI TARK KAIL- LEN, OMIEN KYKYJESI RAJOISSA SEKÄ NOPEUS RA JOI TUK- SIA NOUDATTAEN. ÄLÄ KOSKAAN AJA ALKOHOLIN TAI HUUMEIDEN VAIKUTUKSEN ALAISENA, KOSKA SILLOIN VAARANNAT NIIN ITSESI KUIN MUUTKIN.

17 3 HUOLLOT PERÄÖLJY 3.1 PERÄÖLJYMÄÄRÄN TARKASTUS (KUVA 1) Tarkasta peräöljy, kun ajoneuvo on suorassa. Tarkastus tapahtuu mittatikun A (kuva 1) avulla. Mittatikku tulee tarkastusta tehdessä kiertää kokonaan takaisin paikalleen, ja sitten irti. Peräöljyn MOOTTORIN KÄYTTÄMI- NEN VÄÄRÄLLÄ ÖLJYLLÄ, TAI RIIT TÄ MÄTTÖMÄLLÄ MÄÄRÄLLÄ ÖLJYÄ SAATTAA AIHE- UTTAA NOPEAA KULUMISTA, JA JOH TAA VAKAVAAN MOOTTORI- VAU RIOON. kuva 1 määrän tulee olla mitta tikussa alhaalta laskien 3. merkin kohdalla. Kierrä mittatikku takaisin paikalleen tarkastuksen jälkeen. Huomaa: Mittatikussa voi olla muitakin merkintöjä, joilla ei ole merkitystä tämän ajoneuvon käytössä. JÄTEÖLJY ON YMPÄRISTÖ- HAITTA. SUOSITTELEMME ÖLJYNVAIHTOJEN TEET TÄ- MISTÄ VALTUUTETUSSA PIAGGIO/ GILERA-HUOLLOSSA, SILLÄ NE ON VARUSTETTU KÄSITTELEMÄÄN JÄTE- ÖLJYÄ MÄÄRÄYSTEN MUKAISESTI, YMPÄRISTÖÄ VAHINGOITTA MATTA. PIAGGIO ZIP 50 PERÄÖLJYN VAIHTO Irrota mittatikku A ja tyhjennystulppa B (kuva 1), ja valuta vanha öljy keräysastiaan. Laita tyhjennystulppa takai sin paikalleen, ja täytä suositellun tyyp pisellä öljyllä. Peräöljytilavuus: ~ 80 cc. Öljysuositus: ( s. 33) 15

18 3 HUOLLOT RENKAAT 3.2 kuva 1 RENKAIDEN KUNTO Tarkasta renkaiden ilmanpaine säännöllisin väliajoin. Renkaissa on kulumisen ilmaisevat merkit (ks. kuva 1). Renkaat tulee vaih taa, kun kulumismerkit ovat saavut ta neet renkaan kuviopinnan. Tarkasta myös, ettei renkaiden kulutuspinnalla tai sivuissa ole viiltoja, eikä rengas ole kulunut epätasaisesti. Renkaat tulee vaihdattaa huolto kor jaamossa, jolla on työhön sopivat välineet. RENGASPAINEET EDESSÄ: 1.3 BAR TAKANA: 1.8 BAR - (KEVYT KUORMA) 2.0 BAR - (RASKAS KUORMA) Tarkasta rengaspaineet ainoastaan silloin, kun renkaat ovat kylmät. VÄÄRÄ RENGASPAINE AIHEUTTAA RENKAAN ENNENAIKAISTA KULUMISTA JA TEKEE LAITTEESTA EPÄVAKAAN JA MAHDOLLISESTI VAARALLISEN. HUOMIOI MYÖS KULUTUSPINNAN LAIN MUKAINEN MINIMISYVYYS. 16

19 SYTYTYSTULPPA 3.3 ILMANSUODATIN 3.4 tustapit asennetaan oikein paikalleen). Käytä yksinomaan suositellun tyyppistä sytytystulppaa. Muu menettely voi aiheuttaa käyntihäiriöitä tai vaurioita. Sytytystulpan tyyppi: ( s. 29) ILMANSUODATIN ILMANSUODATTIMEN IRROITUS JA VAIHTO TULEE TEETTÄÄ VALTUUTETUSSA PIAGGIO/GILERA-HUOLLOSSA. kuva 2 SYTYTYSTULPPA (KUVA 2) Irroita kolme kiinnitysruuvia A ja katelevy B ylöspäin työntämällä. Irroita tulpanhattu sytytystulpasta. Kierrä tulppa irti varusteisiin kuuluvalla tulppa-avaimella. Sytytystulppaa kiinnittäessäsi varmista, että se on oikein kierteillään, ja kierrä sormin kiinni. Kun olet sor min kiertänyt sytytystulpan tiiviste ren gastaan myöten tiukasti paikalleen, tee kiristys lopputiukkuuteen tulppa-avai mella. Kiinnitä lopuksi sytytystulpan hattu ja muut irrottamasi osat käänne tyssä järjestyksessä (varmista, että koh dis- PIAGGIO ZIP 50 IRROITA SYTYTYSTULPPA VAIN, KUN MOOTTORI ON KYLMÄ. KÄYTÄ AINOAS- TAAN SUOSITELLUN TYYPPISTÄ SYTY TYSTULPPAA. SYTYT YSTULPPA TULEE VAIHTAA HUOLTO-OHJEL- MASSA MAINITUIN VÄLEIN. TOIMI VAROVASTI SYTY- TYS LAIT TEIDEN KANSSA. SUURJÄNNITE. 17

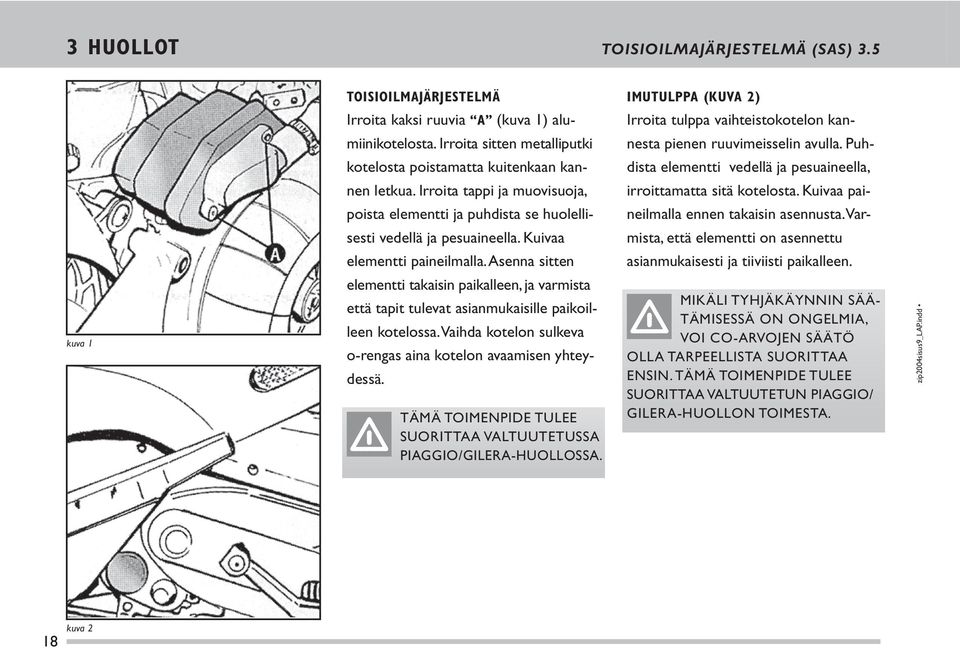

20 3 HUOLLOT TOISIOILMAJÄRJESTELMÄ (SAS) 3.5 TOISIOILMAJÄRJESTELMÄ IMUTULPPA (KUVA 2) Irroita kaksi ruuvia A (kuva 1) alu - Irroita tulppa vaihteistokotelon kan- mii ni kotelosta. Irroita sitten metalliputki nesta pienen ruuvimeisselin avulla. Puh- kote losta poistamatta kuitenkaan kan- dista elementti vedellä ja pesuaineella, nen letkua. Irroita tappi ja muovi suoja, irroit tamatta sitä kotelosta. Kuivaa pai- poista elementti ja puhdista se huolelli- ne ilmalla ennen takaisin asennusta. Var- sesti vedellä ja pesuaineella. Kuivaa mista, että elementti on asennettu ele mentti paineilmalla. Asenna sitten asian mu kaisesti ja tiiviisti paikalleen. kuva 1 ele mentti takaisin paikalleen, ja varmista että tapit tulevat asianmukaisille paikoilleen kotelossa. Vaihda kotelon sulkeva o-rengas aina kotelon avaamisen yhteydessä. TÄMÄ TOIMENPIDE TULEE SUORITTAA VALTUUTETUSSA PIAGGIO/GILERA-HUOLLOSSA. MIKÄLI TYHJÄKÄYNNIN SÄÄ- TÄMISESSÄ ON ONGELMIA, VOI CO-ARVOJEN SÄÄTÖ OLLA TARPEELLISTA SUORITTAA ENSIN. TÄMÄ TOIMENPIDE TULEE SUORITTAA VALTUUTETUN PIAGGIO/ GILERA-HUOLLON TOIMESTA. 18 kuva 2

21 JARRUNESTE 3.6 JARRUNESTEMÄÄRÄN TARKASTUS Jarrunestesäiliö on varustettu tarkastusikkunalla A (kuva 3), joka sijaitsee KÄYTÄ JARRUJÄRJES TEL- MÄSSÄ AINOASTAAN DOT4- TYYPPISTÄ JARRUNESTETTÄ. ohjaustangon katteessa olevan aukon takana. Määrä tarkastetaan, kun ohjaustanko on suorassa. Kun ikkuna on täynnä nestettä, määrä on yli minimin. Mikäli ikkunasta näkyy vähänkin ilmaa, määrä on minimissä, ja jarrunestettä PYYHI YLI VALUNUT JARRU- NESTE VÄLITTÖMÄSTI POIS, ERITYISESTI MAALATUILTA PINNOILTA. MIKÄLI JARRU PII RIIN KERÄÄN TYY KOS TE UTTA, JARRU- TEHO SAATTAA HEIKENTYÄ. tulee lisätä. Mikäli ikkunassa ei näy nestettä, määrä on alle minimin. Mikäli nestetaso putoaa alle minimin, vie ajoneuvo valtuutettuun Piaggio/Gilerahuoltoon, jossa järjes telmä tarkastetaan, kuva 3 NORMAALIOLOSUHTEISSA JARRUNESTE TULISI VAIHTAA KAHDEN VUODEN VÄLEIN. ÄLÄ KÄYTÄ NESTETTÄ AVATUSTA TAI VANHASTA PAKKAUKSESTA. sekä tarvittaessa ilma taan. JARRUNESTEEN LISÄÄMINEN Lisätäksesi nestettä, irroita muovikannen kiinnitysruuvi B, ja sitten jarrunes te säiliön kannen D kiinnitysruuvit C (kuva 4). Lisää säiliöön suositellun tyyppistä jarrunestettä. Kiinnitä kansi ja ruuvit. Huomioi myös, että jarrunesteen PIAGGIO ZIP 50 kuva 4 määrä säiliössä laskee, kun jarrupa lat kuluvat, joten niiden kunto tulee aina tarkastaa ennen kuin jarrunestettä lisätään. 19

22 3 HUOLLOT AKKU JA SULAKKEET 3.7 PITKÄÄN POISSA KÄYTÖSTÄ valo eivät ole sulakkeen suojaamia. Mikäli ajoneuvo on poissa käytöstä, Ennen kuin vaihdat palaneen sulakkeen, täytyy akku kuitenkin ladata noin 2 kuu- etsi ja korjaa sen palamisen aiheuttanut kauden välein. Käytä moottoripyörän ja vika. Älä KOSKAAN korvaa sulaketta mopon akuille tarkoitettua akkulaturia, mil lään muun tyyppisellä johtimella; täl- jonka latausteho on akulle sopiva (n. lainen menettely voi aiheuttaa vakavia 1/10 sen tehosta). Latausaika max. 10h. vaurioita tai jopa tulipalon. kuva 1 Akku tulee varastoida puhtaana ja täyteen ladattuna, ja paikan tulee olla kuiva kuva 2 AKKU (KUVA 1) Akku sijaitsee satulan alla. Avaa satula, ja poista suojakansi irroittamalla kiinnitysruuvit A, ja sitten akun navat. ja hyvin tuuletettu. On myös suositeltavaa noin kerran kuu kaudessa käynnistää moottori hyvin tuu letetussa tilassa, ja antaa sen käydä hie man tyhjäkäynnin yläpuolella min ajan. Tämä on hyväksi moottorille sekä myös akulle. Katso myös muut säilytykseen liittyvät ohjeet tämän käsi kirjan kappaleessa (4.7). SULAKKEET (KUVA 2) Sähköjärjestelmää suojaa sulake "B" (kuva 2) akun kotelon vasemmalla puolella. Sytytysjärjestelmä, ajovalo ja taka- SÄHKÖJÄR JESTELMÄN VAURIOITUMISEN VAARA: ÄLÄ IRROITA AKKUA, KUN MOOTTORI ON KÄYN NISSÄ. AKKUNESTE SISÄLTÄÄ HAPPOA: VÄLTÄ SEN JOUTU MISTA IHOLLE, SILMIIN TAI VAATTEISIIN. MI KÄLI SITÄ JOUTUU IHOLLE TAI VAATTEISIIN, HUUHDO RUNSAALLA VEDELLÄ JA HAKEUDU LÄÄKÄRIIN. ÄLÄ ASETA AJONEUVOA LIIAN KAL- LELLEEN, KOSKA AKKU NES TET- TÄ SAATTAA VUOTAA. ÄLÄ VIE AKKUA AVOTULEN TAI KIPINÄ- VAARAN ALUEELLE: RÄJÄHDYS- TAI PALOVAARA. 20

23 4 MITÄ TEHDÄ, JOS......POLTTIMO MENEE RIKKI 4.1 AKKU SISÄLTÄÄ YMPÄRIS- TÖLLE HAITALLISIA MYRK KYJÄ. KÄYTETYT AKUT TULEE HÄVITTÄÄ MÄÄRÄYSTEN MUKAISESTI. MIKÄLI EPÄSELVYYKSIÄ ILMENEE, OTA YHTEYTTÄ VALTUU- TETTUUN PIAGGIO/GILERA- HUOL TOON. KIINNITÄ AKUN KAAPELIT OIKEIN PÄIN. VAKAVIEN VAU- RIOIDEN RISKI. Irroita ajovalon polttimonkanta johtoi neen kote loinnistaan vastapäivään kier tä mällä. Polttimo irtoaa kannasta pai na malla ja vastapäivään kiertämällä. KÄYTÄ RUUVIEN IRROTTA- MISEEN OIKEANKOKOISTA RISTIPÄÄRUUVIMEISSELIÄ, JOTTA ET VAURIOITA MAALIPINTAA. ETUVILKUT (KUVA 5) Irroita vilkun lasin kiinnitysruuvit "C", ja sit ten polttimon kantaosa kiertämällä vastapäivään, ja polttimo kannasta paina- kuva 3 AJOVALOPOLTTIMO (KUVAT 3-4) malla ja kiertämällä vastapäivään. Etuvalojen polttimoiden vaihtamiseksi ohjaustangon yläosan kate on irrotet- TAKAVALO (KUVA 1 / S.22) kuva 4 tava: Irroita kumisuojan alla oleva taus- Irroita takavaloumpion kaksi kiinnitys- tapeilin kiinnitysruuvi A (kuva 3) ja ruu via E ja umpio. Takavalon poltti mot taustapeili. Irroita katteen kolme kiin- vaihdetaan kuten takavilkkujen polt ti- nitysruuvia B. Aseta ruuvitaltan kärki mot (ks. seuraava kappale). Jarruva lo polt- ohjaustangon katteen etu- ja takaosan timo irroitetaan painamalla ja kier tämällä väliin ja levitä oikean- ja vasemmanpuo- vastapäivään. leiset kiinnittimet irti toisistaan (kuva 4). PIAGGIO ZIP 50 kuva 5 21

24 4 MITÄ TEHDÄ, JOS......POLTTIMO MENEE RIKKI AJOVALO VAATII SÄÄTÖÄ 4.2 TAKAVILKUT (KUVAT 1-3) Rikkoutuneen polttimon vaihtamiseksi, irroita lasin D kiinnitysruuvit. Irroita polttimon kotelo pitimestään vetämällä johtimet ulos, ja polttimo kannasta painamalla ja vastapäivään kiertämällä. kuva 4 kuva 1 kuva 2 kuva 3 22 Ennen kuin säädät ajovaloa, varmista että ajoneuvon rengaspaineet ovat suosituksen mukaiset ( ks. sivu 16). Aseta lastaamaton ajoneuvo tasaiselle alustalle 10 metrin päähän suorasta seinästä tai muusta pinnasta, josta näet valokeilan (ks. kuva 4). Tee seinään vaakasuora merkintä cm korkeudelle.varmista, että ajovalo osoittaa kohtisuoraan seinään. Käynnistä moottori ja kytke lyhyt ajovalo päälle. Kirkkaasti valaistun alueen ei tulisi jatkua seinään merkitsemäsi viivan yläpuolelle. Valokeilan säätö tapahtuu säätöruuvista "A" ajovalon alta (kuva 5). AJOVALON SÄÄTÖ kuva 5 kuva 6

25 ...TAUSTAPEILI VAATII SÄÄTÖÄ TYHJÄKÄYNTIÄ TÄYTYY SÄÄTÄÄ 4.4 TAUSTAPEILIEN SÄÄTÖ (KUVA 6) Säätääksesi peilinvarsia, löysää muttereita A 13mm kiintovai mella. Tämän jäl keen suuntaa peilinvar ret, ja kiristä mut terit. Peiliosa on kiinnitetty varteen pallonivelellä B. Voit säätää peiliosaa painamalla sitä haluttuun suuntaan. TYHJÄKÄYNNIN SÄÄTÖ (KUVAT 7-8) Avaa satula, ja irroita kypäräkotelon pohjalla oleva kaasuttimen huoltokansi. Tyhjäkäynti säädetään kaasuttimessa ole vasta säätöruuvista A. Kaasuvaijerin vapaaliike B tulee ensin tarkastaa ja säätää tarvittaessa. Aseta suojakumi takaisin paikalleen säätötyön jälkeen. Tyhjäkäynti säädetään ajoneuvon ollessa keskituellaan (takarengas irti maasta), ja moottorin ollessa lämmin. Ruuvia käännetään sisään tai ulos, kunnes moottori käy tasaisesti tyhjäkäyntiä kierrosluvulla: kierr./min, eikä pyöritä takapyörää. Mikäli tyhjäkäyn nin säätäminen on ongelmallista, saattaa olla tarpeen suorittaa CO-mit taus valtuutetussa Piag gio/gilera-huollossa. kuva 7 PAKOPUTKI TULEE HYVIN KUUMAKSI. VARO POLTTA- MASTA KÄSIÄSI SIIHEN, KUN SUORITAT TYHJÄKÄYNNIN SÄÄTÖÄ. PIAGGIO ZIP 50 kuva 8 23

26 4 MITÄ TEHDÄ, JOS......JARRUT VAATIVAT SÄÄTÖÄ 4.5 huol lossa. Kun uudet palat on vaihdettu, RUMPUJARRU TAKANA painele jarrua useita kertoja ennen kuin Jarrun säätö tapahtuu kääntämällä sää- lähdet ajamaan, jotta palat asettuvat tö mut te ria "A" (kuva 2). levyä vas ten, ja jarruteho palautuu. Muista, että renkaan pitää voida pyöriä Huo mioi myös ennen ajoon lähtöä, että vapaasti silloin, kun jarrua ei käytetä. kes tää jonkin aikaa, kunnes uudet jarru- kuva 1 kuva 2 pa lat saavuttavat täyden jarrutustehon. Levyn ja palojen kuluminen kompensoi tuu automaattisesti, jolloin se ei vaikuta suoraan jarrutehoon. Etujarru ei näinollen vaadi erillistä säätöä. Pehmeä tuntuma jarrukahvassa, tai heikentynyt jarrutusteho saattaa tarkoit taa, että järjestelmään on päässyt ilmaa, tai että siinä on muuta vikaa. JARRUJEN VIRHEETÖN TOI- MINTA ON ENSIAR VOISEN TÄRKEÄÄ KAIKKIEN TIEL LÄ- LIIKKUJIEN TURVALLISUUDEN KAN- NALTA. JARRUN TOIMINNAN TULEE ALKAA, KUN JARRU KAHVAA ON PURIS TETTU N. 1/3 SEN LIIKEMATKASTA. LEVYJARRU EDESSÄ / TAKANA Mikäli edellämainittuja ongelmia ilme- Tarkista jarrupalojen kunto säännöl li- nee, vie ajoneuvo valtuutettuun Piaggio/ sesti, vähintään 5.000km välein. Mikäli Gilera-huoltoon tarkastusta varten. yhden tai molempien palojen paksuus Muista tällöinkin jarrujen ensiarvoinen alittaa 1,5 mm, tulee molemmat palat merkitys liikenneturvallisuudelle. vaihtaa. Suosittelemme vaihtotyön teettä mistä valtuutetussa Piaggio/Gilera- 24

27 ...RENGAS PUHKEAA 4.6 RENKAAT Tämä ajoneuvo on varustettu sisäkumittomilla eli ns. tubeless - renkailla, jotka yleensä tyhjenevät hitaasti, mikäli niihin MIKÄLI KÄYTÄT REN KAAN PAIK KAUS SARJAA, NOU DATA PAKKAUKSESSA OLE VIA OHJEITA. kuva 3 tulee pienikokoinen reikä. Tämä parantaa liiken neturvalli suutta. Pienikokoisen reiän voi paikata käyttä mällä erityistä tarkoitukseen valmis tet tua paikkaussprayta. Noudata pak kauksessa annettuja ohjeita. Paikkauk sen jälkeen, vie kuitenkin ajo neuvo mah dollisimman pian valtuutet tuun RENKAANVAIHDON JÄLKEEN VANNE JA RENGAS TULEE TASAPAINOTTAA. AJAMINEN VÄÄRILLÄ ILMANPAI- NEILLA, TAI TASAPAI NOTTA MAT- TO MILLA RENKAILLA VOI OLLA VAARALLISTA. Piag gio/gilera-huoltoon tarkas tusta ja mah dollista renkaan vaihtoa varten. PIAGGIO ZIP 50 25

28 ...AJONEUVO ON POISSA KÄYTÖSTÄ AJONEUVO TÄYTYY PUHDISTAA 4.8 AJONEUVON PUHDISTAMINEN Irroittaaksesi mutaa ja likaa maalatuista osista, käytä vesiletkua. Voit pestä katteet autopesusienellä, runsaalla vedellä PUHDISTUSAINEET SAAS- TUT TAVAT VESISTÖJÄ JA MAA PERÄÄ. KUNNIOITA YMPÄRISTÖÄ (RAJOITA KÄYTTÄ- MÄSI PUHDISTUSAINEEN MÄÄRÄÄ). ja autopesuaineella (2-4% liuos). Vältä SÄILYTYSVALMISTELUT Pese ajoneuvo huolellisesti. Kun mäntä on yläkuolokohdassa, irroita sytytystulppa, ja kaada sylinte riin hieman moottoriöljyä. Pyöritä moot toria 3-4 kierrosta, ja aseta sytytys tulppa paikalleen. Tyhjennä polttoainejärjestelmä, ja levitä suo jarasvaa maalaamattomille metalli osille (ei jarrulevyihin!) Aseta ajo neuvo keskijalan varaan tai puiselle telineelle siten, että jousitus painuu mahdollisimman vähän. Akun suhteen, seuraa menettelyä tämän käsikirjan kohdassa 3.7. Peitä ajoneuvo suojapeitteellä. veden joutumista pakoputken sisään, sekä ilmansuodattimen imuaukkoon. Huuhtele runsaalla vedellä, ja kuivaa sää miskällä. Puhdista moottori tarkoituk seen soveltuvalla moottorin pe su aineella. Pese ja kuivaa ajoneuvo kunnolla, ennen kuin levität vahaa. ÄLÄ PESE SKOOTTERIA SUO RASSA AURINGONPAIS- TEESSA. LIUOTINAINEET KUI VUVAT ENNEN KUIN NE HUUH - DEL LAAN, JA TÄMÄ SAATTAA VAU RIOITTAA MAALIPINTOJA. ÄLÄ KÄYTÄ BENSIINIÄ MAALAT TUJEN OSIEN PUHDISTAMISEEN, SILLÄ TÄMÄ VOI VAHINGOITTAA VIIMEIS- TEL TYJÄ PINTOJA. PAINEPESURIN KÄYTTÖ VOI VAHINGOITTAA AJONEU- VOA. HUOMIOI SEURAAVAT, MIKÄLI KÄYTÄT PAINEPESURIA: KÄYTÄ VAIN KARTION-MUOTOISTA SUIHKUA. PIDÄ SUUTIN VÄHINTÄÄN 60CM ETÄISYYDELLÄ AJONEUVOSTA. ÄLÄ KÄYTÄ YLI 40 C-ASTEISTA VETTÄ. ÄLÄ SUUNTAA SUIHKUA SUO- RAAN KAASUTTIMEEN, SÄHKÖKAA- PELEIHIN, TUULETTIMEEN, VAIH TEIS TON KOTELOON, TAI PYÖ- RÄN LAAKEREIHIN. 26

29 4 MITÄ TEHDÄ, JOS......AJONEUVOON TULEE VIKAA 4.9 VIANETSINTÄ Tarkasta elektrodin kärkiväli ( öljyä tms. jarru le vyissä; ilmaa jarru jär- Korkealaatuiset valmistus prosessit, sekä mm). Tarkasta elektrodin ja eristeen jes telmässä. Ota yhteyttä valtuu tet- ajoneuvon asianmukai nen käyttö ja kunto; puhdista tarvittaessa bensiinillä tuun Piaggio-huoltoon. huolto takaavat mahdollisimman hyvän ja teräsharjalla. Vaihda sytytystulppa luotettavuuden. Kuitenkin on mahdol- tarvittaessa. Ellei ongelma ratkea, ota JOUSITUKSEN HUONO TOIMINTA lista, että ajoneuvoon tulee joskus yhte yttä valtuutettuun Piaggio-huoltoon. Mahdollisia syitä: vikaa. Seuraavassa on esitetty erilaisia Kuluneet iskunvaimentajat; neste vuoto; ongelmata pa uk sia korjausehdotuksineen. HEIKKO PURISTUS kuluneet kiinnikkeet tai kiin ni tysku- Mahdollisia syitä: mit. Ota yhteyttä valtuutettuun Piag- KÄYNNISTÄMINEN ON HANKALAA Mahdollisia syitä: Bensiini loppu. Täytä polttoainesäiliö. Tukos polttoainejärjestelmässä. Ota Sytytystulppa huonosti kiinni; sylinterikansi löysällä; männänrenkaat kuluneet. Ota yhte yttä valtuutettuun Piaggio-huoltoon. gio-huoltoon. AUTOMAATTIVAIHTEISTON HÄIRIÖ Mahdollisia syitä: yhte ys valtuutettuun Piaggio-huoltoon. Kuluneet variaattorin rullat tai veto- Akku tyhjä. Lataa akku. Käytä tarvit- KORKEA POLTTOAINEEN KULUTUS TAI hihna. Ota yhteyttä valtuutettuun taessa polkukäynnistintä. HEIKKO SUORITUSKYKY Piaggio-huoltoon. Mahdollisia syitä: EPÄSÄÄNNÖLLINEN SYTYTYS Ilmansuodatin tukossa. Puhdista tai KASVANUT PAKOÄÄNI Mahdollisia syitä: vaihda suodatin (ks. 3.4). Mahdollisia syitä: Sytytystulppa viallinen. Huom. Suur- SAS-toisioilmajärjestelmän tiivisteet jännite! Sytytysjärjestelmän tarkastus HEIKKO JARRUTEHO kuluneet; toisioilmaventtiili tai äänen- tulee suorittaa vain ammattitaitoisen Mahdollisia syitä: vaimentaja vaurioitunut. Ota yhteyttä mekaanikon toimesta: Kuluneet jarrupalat tai jarrukengät; valtuutettuun Piaggio-huoltoon. PIAGGIO ZIP 50 27

30 5 TEKNISET TIEDOT MITAT

31 TEKNISET TIEDOT 5.2 TEKNISET TIEDOT Leveys: Takajarru: 680 mm. Rumpujarru, vaijeritoiminen (kahva vas.) Piaggio ZIP 50 Korkeus (akseliväli): Etujarru: 1070 mm (1250 mm). Levyjarru, hydraulitoiminen (kahva oik.) Moottori: Voitelujärjestelmä (säiliön tilavuus): Takavanne: 1-sylinterinen, 2-tahtinen. Tuorevoitelujärjestelmä, bensiini-öljy seos 3.00 x 10. Sylinterin mitat (puristussuhde): erillisellä pumpulla, nopeuden / kaasun Etuvanne: 40.0 x 39.3 mm (10,1 : 1). asennon mukaan muuttuva syöt tö no peus x 10. Iskutilavuus (sytytysennakko): (~ 1,15 L, josta varalla 0,5 L). Takarengas: 49.4 cm³ (17 kiinteä). Sytytystulppa (kärkiväli): CHAMPION RN2C ( mm). Polttoaine (säiliön tilavuus): Jäähdytys: Tehostettu ilmajäähdytys. Vaihteisto: Automaattinen variaattori. 120/ Eturengas: 100/ Äänenvaimennin: Lyijytön bensiini (~7,5 L, josta varalla ~1,2 L). Sytytys: Yhdistetty (katalysaattori, SAS). Käynnistys: CDI, erillinen suurjännitepuola. Paino: Sähkö ja poljin. Runko: 84 kg. Kaasutin: Vahvistettu teräsputkirunko. Sallittu henkilömäärä: Weber 18 OM Takajousitus: 1 henkilö. Dellorto PHVA 17,5 RD Hydraulinen iskunvaimennin, moottori Työkalusarja: Mikuni VM 16 osana takahaarukkaa. Kiintoavain (13-21mm), jatko varsi, 2-toi- Pituus: Etujousitus: minen ruuvimeisseli. Työ ka lusarja sijait mm. Teleskooppihaarukka. see satu lan alla. PIAGGIO ZIP 50 29

32 6 VARAOSAT JA LISÄVARUSTEET VARAOSAT JA LISÄVARUSTEET 6.1 KÄYTÄ AINOASTAAN ALKU PE RÄISIÄ PIAG- GIO/GILERA-VARA- OSIA. NE OVAT AINOITA, JOI DEN LAATU ON YHTÄ KORKEA KUIN AJO NEUVOSSA ALKU PERÄISENÄ KÄYTETTÄ VIEN OSIEN. HUOMAA: PIAGGIO EI VOI VASTATA ULKOPUOLISTEN VALMISTAJIEN LAATUVAA TI MUKSISTA. SIKSI MUI- DEN KUIN ALKUPERÄISTEN OSIEN KÄYTTÄMINEN SAATTAA VAI KUT TAA LAITTEEN TAKUUN KAT TAVUUTEEN. PIAGGIOLTA LÖYTYY LAAJA VALIKOIMA LISÄVARUSTEITA. VAIN ALKUPERÄISET PIAGGIO-LISÄ- VA RUSTEET OVAT VALMISTAJAN KÄYT TÖÖN HYVÄKSYMIÄ, JA NII- DEN ASIANMUKAINEN TOIMINTA ON TESTATTU MALLIKOHTAISESTI. LISÄVARUSTEITA TILATESSASI, SEKÄ VARMISTAAKSESI, ETTÄ NE ASEN- NETAAN ASIANMUKAISESTI, OLE YHTEYDESSÄ VALTUUTETTUUN PIAG- GIO/GILERA-KAUPPIAASEESI. MUI DEN KUIN ALKUPERÄISTEN LISÄ- VARUSTEIDEN KÄYTTÖ SAATTAA VAIKUTTAA AJONEUVON HALLIN- TAAN SEKÄ AJOTURVALLISUUTEEN. TÄSTÄ SEURAA VAKAVA RISKI NIIN KULJETTAJALLE KUIN MUILLEKIN TIELLÄLIIKKUJILLE. 30

33 7 HUOLTO-OHJELMA MÄÄRÄAIKAISHUOLLOT 7.1 SÄÄNNÖLLISTEN HUOLTOJEN MERKITYS Huoltamalla uuden ajoneuvosi asianmukaisesti pidennät sen käyttöikää, ja varmis tat häiriöttömän toiminnan. Piaggio on laatinut seuraavalla sivulla olevan listan tarkastuksista ja huoltotoi menpiteistä. Vähäisistäkin vioista tai ongelmista tulisi välittömästi olla yhteydessä valtuutettuun Piaggio/Gilera-huoltoon. Älä odota seuraavaa määräaikaishuoltoa. Huollata ajoneuvo myös mainituin määräajoin, vaikka mai nittu kilometri määrä ei vielä olisi kaan ylittynyt. Takuu saattaa raueta, mikäli kaikkia määräaikaishuolto-ohjelmassa mai nit tuja huoltoja ei ole tehty. Lisäinformaatiota koskien takuuehtojen vaatimuksia saat tarvittaessa Piaggio/Gilera-kauppiaaltasi. PIAGGIO ZIP 50 31

34 7 HUOLTO-OHJELMA MÄÄRÄAIKAISHUOLLOT 7.1 TARKASTA Peräöljy *) VAIHDA x 1000km Kuukausia Tarkasta / vaihda Sytytystulppa / elektrodin kunto Ilmansuodatin Tyhjäkäynti / seos Sylinterin jäähdytysjärjestelmä Tuorevoitelujärjestelmä / vaijeri Variaattorin rullat V-hihna Tuorevoiteluöljypumpun hihna Nopeusmittarin vaijeri Ohjaus Jarrukahvojen mekanismit Jarrupalat Jarrujärjestelmän letkut Jarrunesteen määrä Jarruneste Vaijerit Pultit, mutterit, kiinnitykset Jousituksen toiminta Akku / sähköjärjestelmä Ajovalo Renkaiden kunto, rengaspaineet Ajo / jarrutesti SAS-kotelo (elementti) ** SAS-ilmanotto (elementti) ** Tarkasta / vaihda Puhdista Säädä Tarkasta / puhdista Säädä Vaihda Vaihda Vaihda Voitele Säädä Voitele Tarkasta kunto / vaihda Vaihda Tarkasta Vaihda Voitele Tarkasta Tarkasta Tarkasta Säädä Tarkasta Testaa ajossa Puhdista Puhdista *) Tarkasta, säädä, kiristä, puhdista tai vaihda tarvittaessa **) 3.5 SAS-toisioilmajärjestelmä VUODEN VÄLEIN 2 VUODEN VÄLEIN zip50_2t_huoltotaulukko_pn_5.indd 32

35 7 HUOLTO-OHJELMA SUOSITELTAVAT TUOTTEET 7.2 SUOSITELTAVAT TUOTTEET KÄYTTÖ TYYPPI / STANDARDI ESIM. PERÄÖLJY SAE 80W/90 (API GL-3) TUTELA ZC 90 TUOREVOITELUÖLJY Synteettinen 2T-öljy API TC++ SELENIA HI Scooter 2 Tech ILMANSUODATIN JARRU- / KAASUKAHVAMEKANISMIT Mineraaliöljy ISO VG 150 Vaseliini NLGI 1-2 SELENIA Air Filter Oil SYSTEM TW 249 AREXONS JARRUNESTE DOT 4 NOPEUSMITTARIN VAIJERI Vaseliini NLGI 33 JOTA 3 FS PIAGGIO ZIP 50 33

36 TAKUUEHDOT Piaggio myöntää valmistamilleen, näi den 2. TAKUUN SISÄLTÖ JA ALKAMINEN 3. TAKUUTODISTUS takuuehtojen 2. kohdassa mainituille Valintansa mukaan Piaggio veloituksetta Jälleenmyyjä on velvollinen suoritta maan uusille laitteille sekä alku peräisille vaihtaa tai korjaa virheellisen takuun ajoneuvolle luovutushuollon maa hantuo- varaosille ja tarvikkeille näi den takuueh- alaisen tuotteen. Takuun perusteella ei jan toimittaman ohjeen mukaan. Suori- tojen mukaisen rajoi tetun takuun. korvata kuljetuskustannuksia, vuokraus- tetusta luovutushuollosta jälleenmyyjä kuluja, aiheutuneesta haitasta johtuvia ja asiakas allekirjoittavat maahantuojan 1. TAKUUN LAAJUUS JA VOIMASSAOLO kuluja, eikä muitakaan välillisiä tai välit- toimittaman asiakirjan ( Tarkastuslista Takuu kattaa valmistus-, materiaali-, tömiä kustannuksia tai vahinkoja. kokoonpanoa ja luovutusta varten ), ja kokoonpanovirheet Piaggion val tuut- Tämä takuu kattaa seuraavat Piaggion josta yksi kappale jää asiakkaalle. Tämä taman maahantuojan kautta myy dyissä Piaggio-jälleenmyyjältä hankituissa alkuperäisissä laitteissa, osissa ja tarvik keissa. Piaggio myöntää takuun ainoastaan valmistamat laitteet seuraavin takuuajoin: Moottoripyörät, Mopot (kts. poikkeus jäljempänä); takuuaika 12 kuukautta Alkuperäiset varaosat ja tarvikkeet; asiakirja toimii takuutodistuksena ja on takuutapauksessa esitettävä jälleen myyjälle tai korjausta suorittavalle korjaamolle. Alkuperäisten varaosien tai takuu_huol_piag2.indd valmistamilleen ja/tai myymilleen tuot- akut, alkuperäisasennus tai varaosa; tar vikkeiden takuutapauksessa osto kuitti teille, eikä takaa muiden valmis tamien stefat, yms. tiivisteet; toimii takuutodistuksena ja takuu alkaa tuotteiden oikeaa toimintaa käy tettä- takuuaika 6 kuukautta ostokuitin päivämäärästä. essä niitä Piaggio-laitteissa, tai etteivät Moottoripyörät / Mopot kilpailukäytössä; muiden valmistamat tuotteet vaurioita ei takuuta. 4. TAKUUKORJAUKSET Piaggio-laitteita. Ilmoitus tavarassa/laitteessa olevasta Tämä takuu on voimassa Suomessa Takuu katsotaan alkavaksi siitä päivä- virheestä/vauriosta on tehtävä ensisijai- ja koskee lähtien toimitettuja määrästä jolloin jälleenmyyjä luovuttaa sesti myyjäliikkeeseen. Myyjäliike on laitteita. laitteen kuluttajalle. Talviseisonta tai ensisijaisesti velvollinen suorittamaan vähäinen käyttö eivät pidennä takuu aikaa. tarvittavat korjaustoimenpiteet. Mikäli

37 TAKUUEHDOT virheilmoitusta ei voida tehdä myyjäliik- asianmukaisen huollon puutteesta tai distuksesta. keeseen kohtuuttoman matkan tms. tuotteen virheellisestä käytöstä aiheutu- Virheellisen polttoaineen, voiteluöl- takia, voidaan virheilmoitus tehdä lähim- via vaurioita. jyn, sytytystulppien tai muiden vas- pään valtuutettuun Piaggio-huoltoliik- Renkaat, polttimot, sulakkeet, jarrupalat, taa vien ei suositusten mukaisten kee seen tai jälleenmyyjäliikkeeseen ja jarrulevyt, suodattimet, sytytystulpat, aineiden/osien käyttö. toimittaa laite heille korjattavaksi. toisiovedon ketjut ja rattaat, variaatto- Onnettomuudesta johtuva laajamit- TAKUUNALAISET KORJAUSTYÖT SAA rijärjestelmän liukupalat, vetohihnat, pai- tainen kolarikorjaus. SUORITTAA AINOASTAAN MAA HANTUO- not ja holkit kuuluvat takuun piiriin vain Osien muuttaminen tai poistaminen JAN VALTUUTTAMA PIAGGIO-HUOLTO- mikäli niissä todetaan valmistusvirhe, (esim. pakoputkiston ja takuu_huol_piag2.indd LIIKE TAI JÄLLEEN MYYJÄLIIKE. Virheilmoitus on tehtävä kohtuullisen ajan kuluessa. Virheen/vaurion kuuluminen takuun piiriin ratkaistaan Piaggion valtuuttaman josta vaurio aiheutuu. Seuraavat tilanteet aiheuttavat takuun raukeamisen: äänenvaimentimien muuttaminen tai vaihtaminen) taikka moottoritehon muuttaminen, ellei toimenpide ole Piaggion suosittelema. Kaikenlainen kilpailukäyttö. maahantuojan tai tämän valtuuttaman Sisäänajojakson sekä käyttöohje- Moottorin irrottaminen toisessa lait- Piaggio-jälleenmyyjän tai huoltoliikkeen kirjan mukaisten käyttäjän suoritta- teessa käyttöä varten. suorittaman osien tarkastuksen yhtey- mien huoltotoimien, talvisäilytyksen dessä. Piaggio voi pyytää osat tehtaalle ja määräaikaishuoltojen laiminlyönnit. tutkimuksiin ennen takuuasian lopullista Suoritetut määräaikaishuollot kirja- 6. KULUTTAJASUOJASÄÄNNÖKSET ratkaisemista. taan käyttöohjekirjaan. Kaikenlainen Piaggio ottaa huomioon kuluttajansuoja- korroosio metallipinnoilla katsotaan lain asettamat minimivaatimukset kulut- 5. TAKUUN RAJOITUKSET aiheutuvan riittämättömästä tai käyt- tajansuojasta, eikä tämä takuu vähennä Takuu ei korvaa normaalista kulumi sesta, töohjekirjan ohjeiden vastaisesta puh- lain asettamia kuluttajan oikeuksia.

38 SUORITETUT HUOLLOT KM-LUKEMA... KM-LUKEMA... KM-LUKEMA... PÄIVÄYS... /... /... PÄIVÄYS... /... /... PÄIVÄYS... /... /... HUOLTOLIIKE... HUOLTOLIIKE... HUOLTOLIIKE... (LEIMA) (LEIMA) (LEIMA) KM-LUKEMA... KM-LUKEMA... KM-LUKEMA... PÄIVÄYS... /... /... HUOLTOLIIKE... PÄIVÄYS... /... /... HUOLTOLIIKE... PÄIVÄYS... /... /... HUOLTOLIIKE... takuu_huol_piag2.indd (LEIMA) (LEIMA) (LEIMA) KM-LUKEMA... KM-LUKEMA... KM-LUKEMA... PÄIVÄYS... /... /... PÄIVÄYS... /... /... PÄIVÄYS... /... /... HUOLTOLIIKE... HUOLTOLIIKE... HUOLTOLIIKE... (LEIMA) (LEIMA) (LEIMA)

39 SUORITETUT HUOLLOT KM-LUKEMA... KM-LUKEMA... KM-LUKEMA... PÄIVÄYS... /... /... PÄIVÄYS... /... /... PÄIVÄYS... /... /... HUOLTOLIIKE... HUOLTOLIIKE... HUOLTOLIIKE... (LEIMA) (LEIMA) (LEIMA) KM-LUKEMA... KM-LUKEMA... KM-LUKEMA... takuu_huol_piag2.indd PÄIVÄYS... /... /... HUOLTOLIIKE... PÄIVÄYS... /... /... HUOLTOLIIKE... PÄIVÄYS... /... /... HUOLTOLIIKE... (LEIMA) (LEIMA) (LEIMA) KM-LUKEMA... KM-LUKEMA... KM-LUKEMA... PÄIVÄYS... /... /... PÄIVÄYS... /... /... PÄIVÄYS... /... /... HUOLTOLIIKE... HUOLTOLIIKE... HUOLTOLIIKE... (LEIMA) (LEIMA) (LEIMA)
