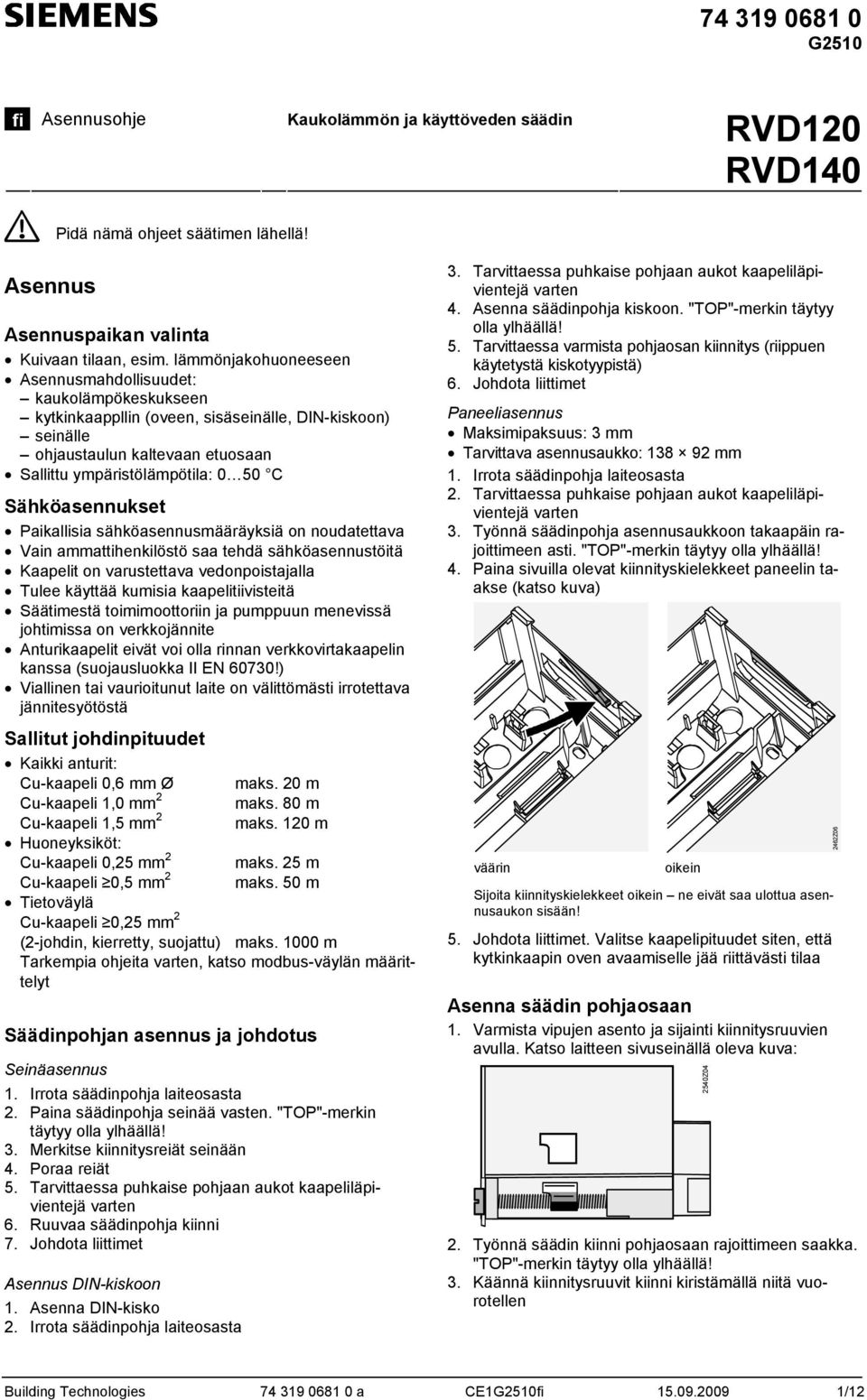

1 G250 fi Asennusohje Kaukolämmön ja käyttöveden säädin RVD20 RVD40 Pidä nämä ohjeet säätimen lähellä! Asennus Asennuspaikan valinta Kuivaan tilaan, esim. lämmönjakohuoneeseen Asennusmahdollisuudet: kaukolämpökeskukseen kytkinkaappllin (oveen, sisäseinälle, DIN-kiskoon) seinälle ohjaustaulun kaltevaan etuosaan Sallittu ympäristölämpötila: 0 50 C Sähköasennukset Paikallisia sähköasennusmääräyksiä on noudatettava Vain ammattihenkilöstö saa tehdä sähköasennustöitä Kaapelit on varustettava vedonpoistajalla Tulee käyttää kumisia kaapelitiivisteitä Säätimestä toimimoottoriin ja pumppuun menevissä johtimissa on verkkojännite Anturikaapelit eivät voi olla rinnan verkkovirtakaapelin kanssa (suojausluokka II EN 60730!) Viallinen tai vaurioitunut laite on välittömästi irrotettava jännitesyötöstä Sallitut johdinpituudet Kaikki anturit: Cu-kaapeli 0,6 mm Ø maks. 20 m Cu-kaapeli,0 mm 2 maks. 80 m Cu-kaapeli,5 mm 2 maks. 20 m Huoneyksiköt: Cu-kaapeli 0,25 mm 2 maks. 25 m Cu-kaapeli 0,5 mm 2 maks. 50 m Tietoväylä Cu-kaapeli 0,25 mm 2 (2-johdin, kierretty, suojattu) maks. 000 m Tarkempia ohjeita varten, katso modbus-väylän määrittelyt Säädinpohjan asennus ja johdotus Seinäasennus. Irrota säädinpohja laiteosasta 2. Paina säädinpohja seinää vasten. "TOP"-merkin täytyy olla ylhäällä! 3. Merkitse kiinnitysreiät seinään 4. Poraa reiät 5. Tarvittaessa puhkaise pohjaan aukot kaapeliläpivientejä varten 6. Ruuvaa säädinpohja kiinni 7. Johdota liittimet Asennus DIN-kiskoon. Asenna DIN-kisko 2. Irrota säädinpohja laiteosasta 3. Tarvittaessa puhkaise pohjaan aukot kaapeliläpivientejä varten 4. Asenna säädinpohja kiskoon. "TOP"-merkin täytyy olla ylhäällä! 5. Tarvittaessa varmista pohjaosan kiinnitys (riippuen käytetystä kiskotyypistä) 6. Johdota liittimet Paneeliasennus Maksimipaksuus: 3 mm Tarvittava asennusaukko: mm. Irrota säädinpohja laiteosasta 2. Tarvittaessa puhkaise pohjaan aukot kaapeliläpivientejä varten 3. Työnnä säädinpohja asennusaukkoon takaapäin rajoittimeen asti. "TOP"-merkin täytyy olla ylhäällä! 4. Paina sivuilla olevat kiinnityskielekkeet paneelin taakse (katso kuva) väärin oikein Sijoita kiinnityskielekkeet oikein ne eivät saa ulottua asennusaukon sisään! 5. Johdota liittimet. Valitse kaapelipituudet siten, että kytkinkaapin oven avaamiselle jää riittävästi tilaa Asenna säädin pohjaosaan. Varmista vipujen asento ja sijainti kiinnitysruuvien avulla. Katso laitteen sivuseinällä oleva kuva: 2. Työnnä säädin kiinni pohjaosaan rajoittimeen saakka. "TOP"-merkin täytyy olla ylhäällä! 3. Käännä kiinnitysruuvit kiinni kiristämällä niitä vuorotellen 2540Z Z06 Building Technologies a CEG250fi /2

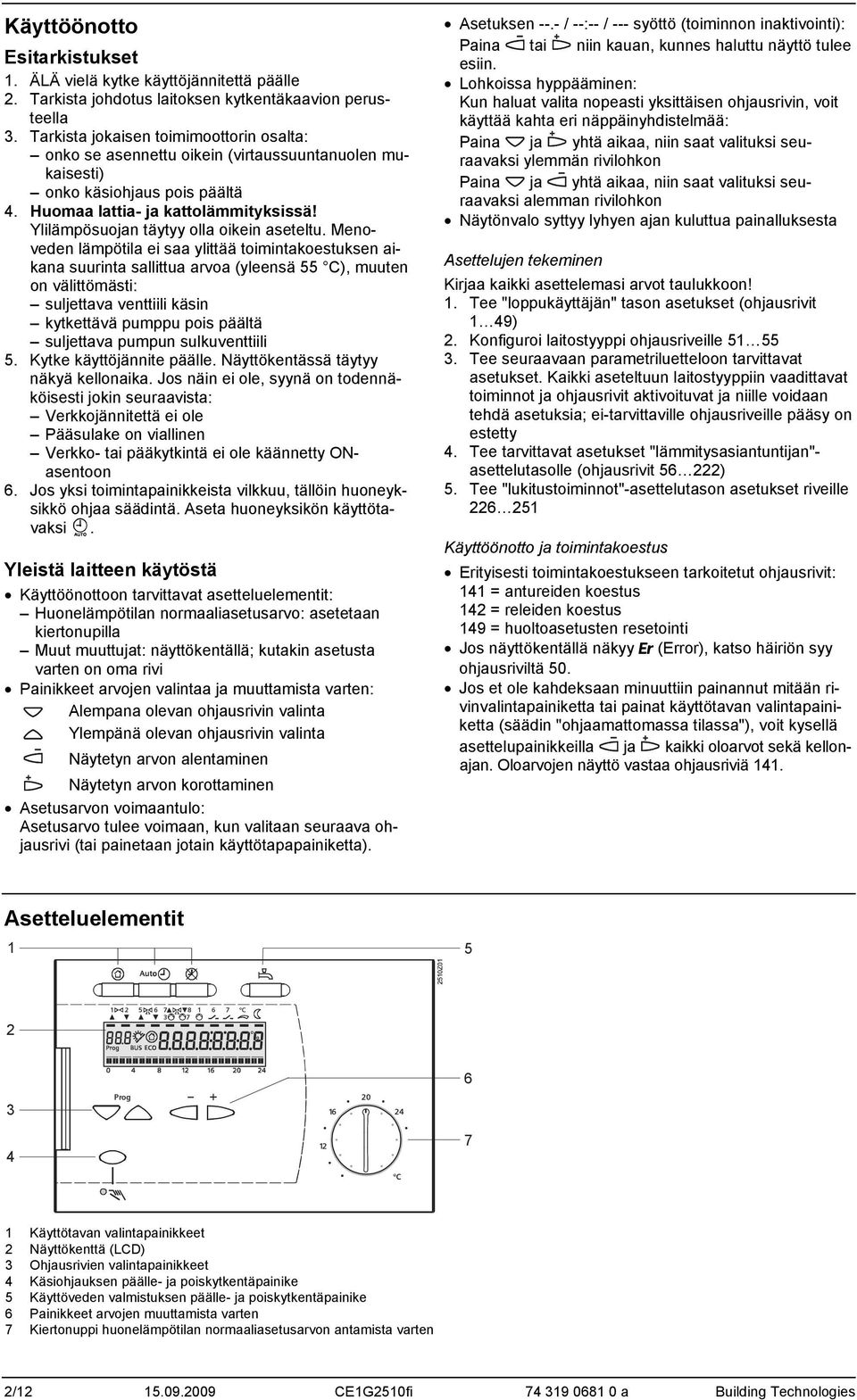

2 Käyttöönotto Esitarkistukset. ÄLÄ vielä kytke käyttöjännitettä päälle 2. Tarkista johdotus laitoksen kytkentäkaavion perusteella 3. Tarkista jokaisen toimimoottorin osalta: onko se asennettu oikein (virtaussuuntanuolen mukaisesti) onko käsiohjaus pois päältä 4. Huomaa lattia- ja kattolämmityksissä! Ylilämpösuojan täytyy olla oikein aseteltu. Menoveden lämpötila ei saa ylittää toimintakoestuksen aikana suurinta sallittua arvoa (yleensä 55 C), muuten on välittömästi: suljettava venttiili käsin kytkettävä pumppu pois päältä suljettava pumpun sulkuventtiili 5. Kytke käyttöjännite päälle. Näyttökentässä täytyy näkyä kellonaika. Jos näin ei ole, syynä on todennäköisesti jokin seuraavista: Verkkojännitettä ei ole Pääsulake on viallinen Verkko- tai pääkytkintä ei ole käännetty ONasentoon 6. Jos yksi toimintapainikkeista vilkkuu, tällöin huoneyksikkö ohjaa säädintä. Aseta huoneyksikön käyttötavaksi. Yleistä laitteen käytöstä Käyttöönottoon tarvittavat asetteluelementit: Huonelämpötilan normaaliasetusarvo: asetetaan kiertonupilla Muut muuttujat: näyttökentällä; kutakin asetusta varten on oma rivi Painikkeet arvojen valintaa ja muuttamista varten: Alempana olevan ohjausrivin valinta Ylempänä olevan ohjausrivin valinta Näytetyn arvon alentaminen Näytetyn arvon korottaminen Asetusarvon voimaantulo: Asetusarvo tulee voimaan, kun valitaan seuraava ohjausrivi (tai painetaan jotain käyttötapapainiketta). Asetuksen --.- / --:-- / --- syöttö (toiminnon inaktivointi): Paina tai niin kauan, kunnes haluttu näyttö tulee esiin. Lohkoissa hyppääminen: Kun haluat valita nopeasti yksittäisen ohjausrivin, voit käyttää kahta eri näppäinyhdistelmää: Paina ja yhtä aikaa, niin saat valituksi seuraavaksi ylemmän rivilohkon Paina ja yhtä aikaa, niin saat valituksi seuraavaksi alemman rivilohkon Näytönvalo syttyy lyhyen ajan kuluttua painalluksesta Asettelujen tekeminen Kirjaa kaikki asettelemasi arvot taulukkoon!. Tee "loppukäyttäjän" tason asetukset (ohjausrivit 49) 2. Konfiguroi laitostyyppi ohjausriveille Tee seuraavaan parametriluetteloon tarvittavat asetukset. Kaikki aseteltuun laitostyyppiin vaadittavat toiminnot ja ohjausrivit aktivoituvat ja niille voidaan tehdä asetuksia; ei-tarvittaville ohjausriveille pääsy on estetty 4. Tee tarvittavat asetukset "lämmitysasiantuntijan"- asettelutasolle (ohjausrivit ) 5. Tee "lukitustoiminnot"-asettelutason asetukset riveille Käyttöönotto ja toimintakoestus Erityisesti toimintakoestukseen tarkoitetut ohjausrivit: 4 = antureiden koestus 42 = releiden koestus 49 = huoltoasetusten resetointi Jos näyttökentällä näkyy Er (Error), katso häiriön syy ohjausriviltä 50. Jos et ole kahdeksaan minuuttiin painannut mitään rivinvalintapainiketta tai painat käyttötavan valintapainiketta (säädin "ohjaamattomassa tilassa"), voit kysellä asettelupainikkeilla ja kaikki oloarvot sekä kellonajan. Oloarvojen näyttö vastaa ohjausriviä 4. Asetteluelementit C Prog Käyttötavan valintapainikkeet 2 Näyttökenttä (LCD) 3 Ohjausrivien valintapainikkeet 4 Käsiohjauksen päälle- ja poiskytkentäpainike 5 Käyttöveden valmistuksen päälle- ja poiskytkentäpainike 6 Painikkeet arvojen muuttamista varten 7 Kiertonuppi huonelämpötilan normaaliasetusarvon antamista varten 2/ CEG250fi a Building Technologies

3 Kytkentäkaaviot Pienjännitepuoli L Modbus RTU RS485 (EIA-485) RVD20 AC 230 V * A+ B- B3 * Päätevastus 50 Ω (0.5 W) ensimmäiseen ja viimeiseen laitteeseen väylässä. Katso Modbus määrittelyt tarkempia ohjeita varten N L Modbus RTU RS485 (EIA-485) A6 B9 B B7 B6 B32 H5 RVD40 * AC 230 V N A+ B- B3 B6 B32 U2 M U H5 N2 Verkkojännitepuoli RVD20 (laitostyypit, 2, 3) Q3/Y7 N M M3 Y7 RVD40 (laitostyyppi 5), 3 toimimoottoria ja pumppu Q3/Y7 Q7/Y8 Y Y5 M RVD40 (laitostyypit, 2, 3, 4, 6, 7, 8), 2 toimimoottoria ja 3 pumppua tai 2 pumppua ja vaihtoventtiili Q3/Y7 Q7/Y8 Y Y5 M M3 Y7 M7 A6 Huoneyksikkö M Lämmityspiirin pumppu B Menoveden lämpötila-anturi M3 Käyttöveden latauspumppu B3 Käyttövesianturi / LV-varaaja-anturi M7 Kiertovesipumppu B32 LV-varaaja-anturi 2 Modbus RTU Tietoväylä B6 Keräinanturi N RVD20-säädin B7 Ensiöpuolen paluuveden lämpötila-anturi N2 RVD40-säädin B7 Yleisnanturi U Toisiopuolen paineanturi B9 Ulkoanturi U2 Ensiöpuolen paineanturi H5 Virtauskytkin Y Virtausventtiilin toimimoottori ensiöpuolella K6 ja Monitoimilähdöt täyttötoimintoa / Y5 2-tieventtilin toimilaite / sekoitusventtiili K7 sähkövastusta / latauspumppua varten Y7 Vaihtokytkentäventtiilin toimilaite/ sekoitusventtiili Building Technologies a CEG250fi /2

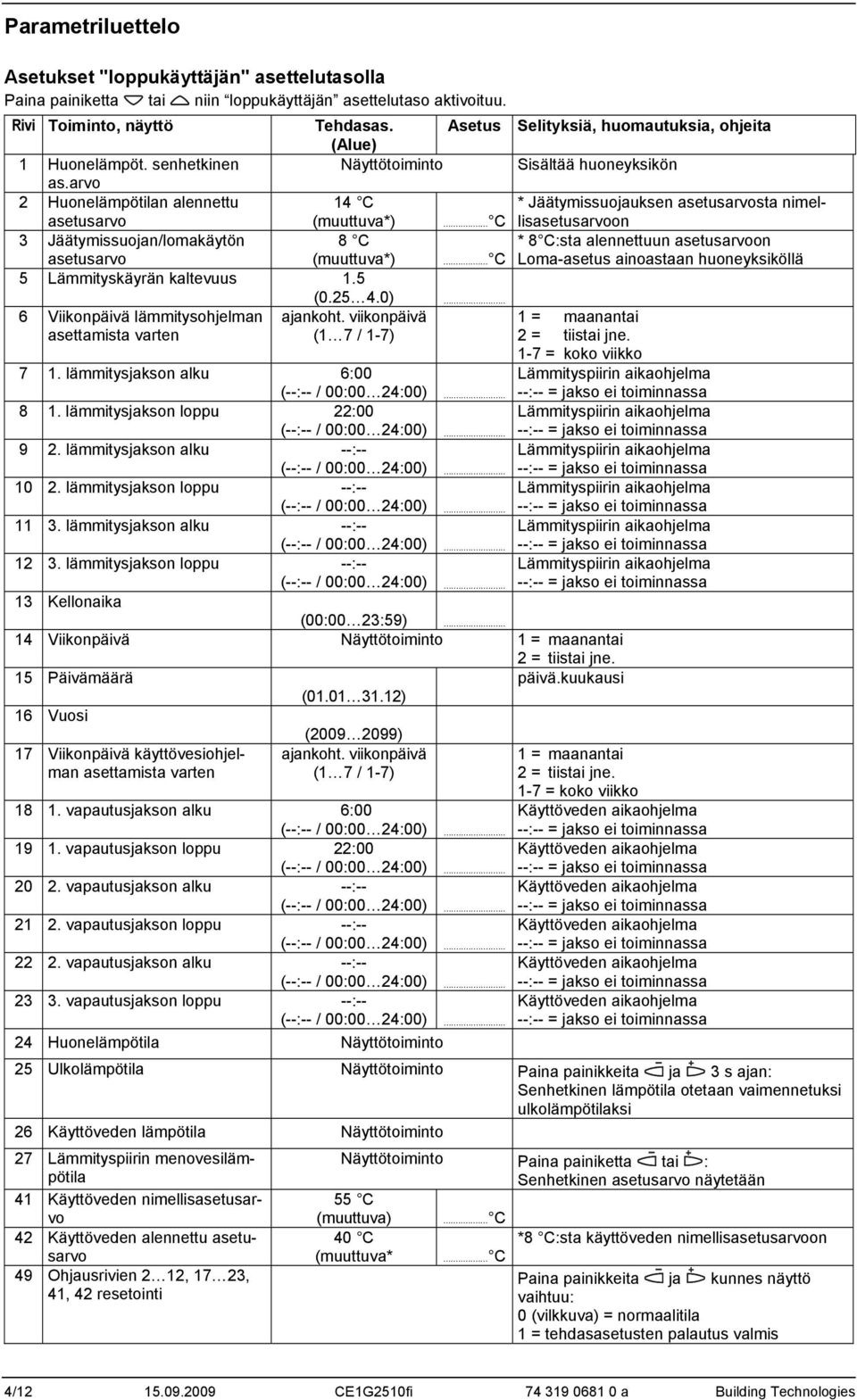

4 Parametriluettelo asetusarvo (muuttuva*) 3 Jäätymissuojan/lomakäytön 8 C asetusarvo (muuttuva*) 5 Lämmityskäyrän kaltevuus.5 6 Viikonpäivä lämmitysohjelman asettamista varten ( ) ajankoht. viikonpäivä ( 7 / -7) Asetukset "loppukäyttäjän" asettelutasolla Paina painiketta tai niin loppukäyttäjän asettelutaso aktivoituu. Rivi Toiminto, näyttö Tehdasas. Asetus Selityksiä, huomautuksia, ohjeita (Alue) Huonelämpöt. senhetkinen Näyttötoiminto Sisältää huoneyksikön as.arvo 2 Huonelämpötilan alennettu 4 C * Jäätymissuojauksen asetusarvosta nimellisasetusarvoon * 8 C:sta alennettuun asetusarvoon Loma-asetus ainoastaan huoneyksiköllä = maanantai 2 = tiistai jne. -7 = koko viikko Lämmityspiirin aikaohjelma Lämmityspiirin aikaohjelma Lämmityspiirin aikaohjelma Lämmityspiirin aikaohjelma Lämmityspiirin aikaohjelma 7. lämmitysjakson alku 6:00 8. lämmitysjakson loppu 22: lämmitysjakson alku --: lämmitysjakson loppu --:-- 3. lämmitysjakson alku --: lämmitysjakson loppu --:-- 3 Kellonaika (00:00 23:59) 4 Viikonpäivä Näyttötoiminto = maanantai 2 = tiistai jne. 5 Päivämäärä 6 Vuosi 7 Viikonpäivä käyttövesiohjelman asettamista varten ( ) ( ) ajankoht. viikonpäivä ( 7 / -7) 8. vapautusjakson alku 6:00 9. vapautusjakson loppu 22: vapautusjakson alku --: vapautusjakson loppu --: vapautusjakson alku --: vapautusjakson loppu --:-- Lämmityspiirin aikaohjelma päivä.kuukausi = maanantai 2 = tiistai jne. -7 = koko viikko Käyttöveden aikaohjelma Käyttöveden aikaohjelma Käyttöveden aikaohjelma Käyttöveden aikaohjelma Käyttöveden aikaohjelma Käyttöveden aikaohjelma 24 Huonelämpötila Näyttötoiminto 25 Ulkolämpötila Näyttötoiminto Paina painikkeita ja 3 s ajan: Senhetkinen lämpötila otetaan vaimennetuksi ulkolämpötilaksi 26 Käyttöveden lämpötila Näyttötoiminto 27 Lämmityspiirin menovesilämpötila Näyttötoiminto Paina painiketta tai : Senhetkinen asetusarvo näytetään 4 Käyttöveden nimellisasetusarvo 55 C (muuttuva) 42 Käyttöveden alennettu asetusarvo 40 C *8 C:sta käyttöveden nimellisasetusarvoon (muuttuva* 49 Ohjausrivien 2 2, 7 23, Paina painikkeita ja kunnes näyttö 4, 42 resetointi vaihtuu: 0 (vilkkuva) = normaalitila = tehdasasetusten palautus valmis 4/ CEG250fi a Building Technologies

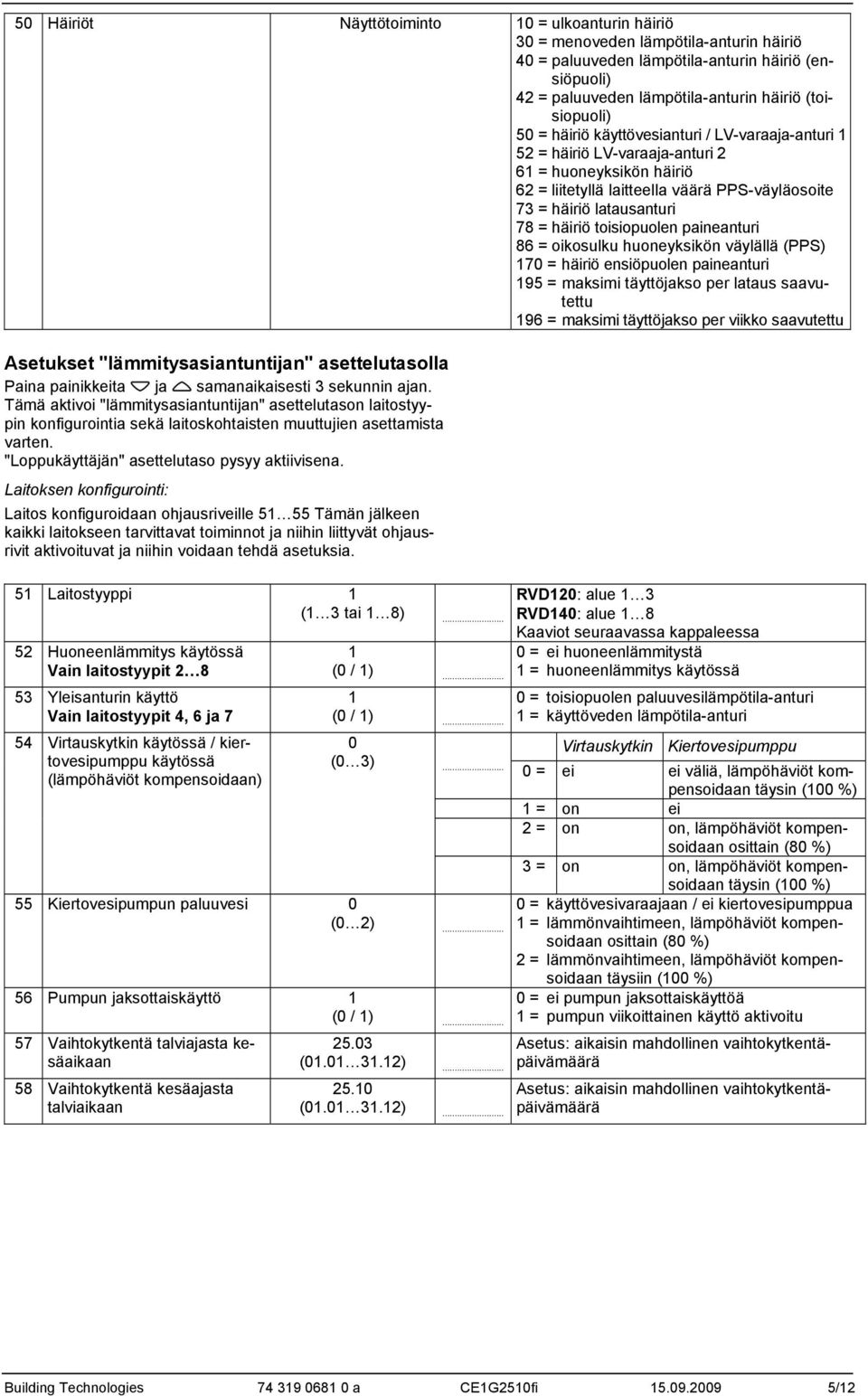

5 50 Häiriöt Näyttötoiminto 0 = ulkoanturin häiriö 30 = menoveden lämpötila-anturin häiriö 40 = paluuveden lämpötila-anturin häiriö (ensiöpuoli) 42 = paluuveden lämpötila-anturin häiriö (toisiopuoli) 50 = häiriö käyttövesianturi / LV-varaaja-anturi 52 = häiriö LV-varaaja-anturi 2 6 = huoneyksikön häiriö 62 = liitetyllä laitteella väärä PPS-väyläosoite 73 = häiriö latausanturi 78 = häiriö toisiopuolen paineanturi 86 = oikosulku huoneyksikön väylällä (PPS) 70 = häiriö ensiöpuolen paineanturi 95 = maksimi täyttöjakso per lataus saavutettu 96 = maksimi täyttöjakso per viikko saavutettu Asetukset "lämmitysasiantuntijan" asettelutasolla Paina painikkeita ja samanaikaisesti 3 sekunnin ajan. Tämä aktivoi "lämmitysasiantuntijan" asettelutason laitostyypin konfigurointia sekä laitoskohtaisten muuttujien asettamista varten. "Loppukäyttäjän" asettelutaso pysyy aktiivisena. Laitoksen konfigurointi: Laitos konfiguroidaan ohjausriveille 5 55 Tämän jälkeen kaikki laitokseen tarvittavat toiminnot ja niihin liittyvät ohjausrivit aktivoituvat ja niihin voidaan tehdä asetuksia. 5 Laitostyyppi ( 3 tai 8) 52 Huoneenlämmitys käytössä Vain laitostyypit Yleisanturin käyttö Vain laitostyypit 4, 6 ja 7 54 Virtauskytkin käytössä / kiertovesipumppu käytössä (lämpöhäviöt kompensoidaan) (0 / ) (0 / ) 0 (0 3) 55 Kiertovesipumpun paluuvesi 0 (0 2) 56 Pumpun jaksottaiskäyttö (0 / ) 57 Vaihtokytkentä talviajasta kesäaikaan 58 Vaihtokytkentä kesäajasta talviaikaan ( ) 25.0 ( ) RVD20: alue 3 RVD40: alue 8 Kaaviot seuraavassa kappaleessa 0 = ei huoneenlämmitystä = huoneenlämmitys käytössä 0 = toisiopuolen paluuvesilämpötila-anturi = käyttöveden lämpötila-anturi Virtauskytkin Kiertovesipumppu 0 = ei ei väliä, lämpöhäviöt kompensoidaan täysin (00 %) = on ei 2 = on on, lämpöhäviöt kompensoidaan osittain (80 %) 3 = on on, lämpöhäviöt kompensoidaan täysin (00 %) 0 = käyttövesivaraajaan / ei kiertovesipumppua = lämmönvaihtimeen, lämpöhäviöt kompensoidaan osittain (80 %) 2 = lämmönvaihtimeen, lämpöhäviöt kompensoidaan täysiin (00 %) 0 = ei pumpun jaksottaiskäyttöä = pumpun viikoittainen käyttö aktivoitu Asetus: aikaisin mahdollinen vaihtokytkentäpäivämäärä Asetus: aikaisin mahdollinen vaihtokytkentäpäivämäärä Building Technologies a CEG250fi /2

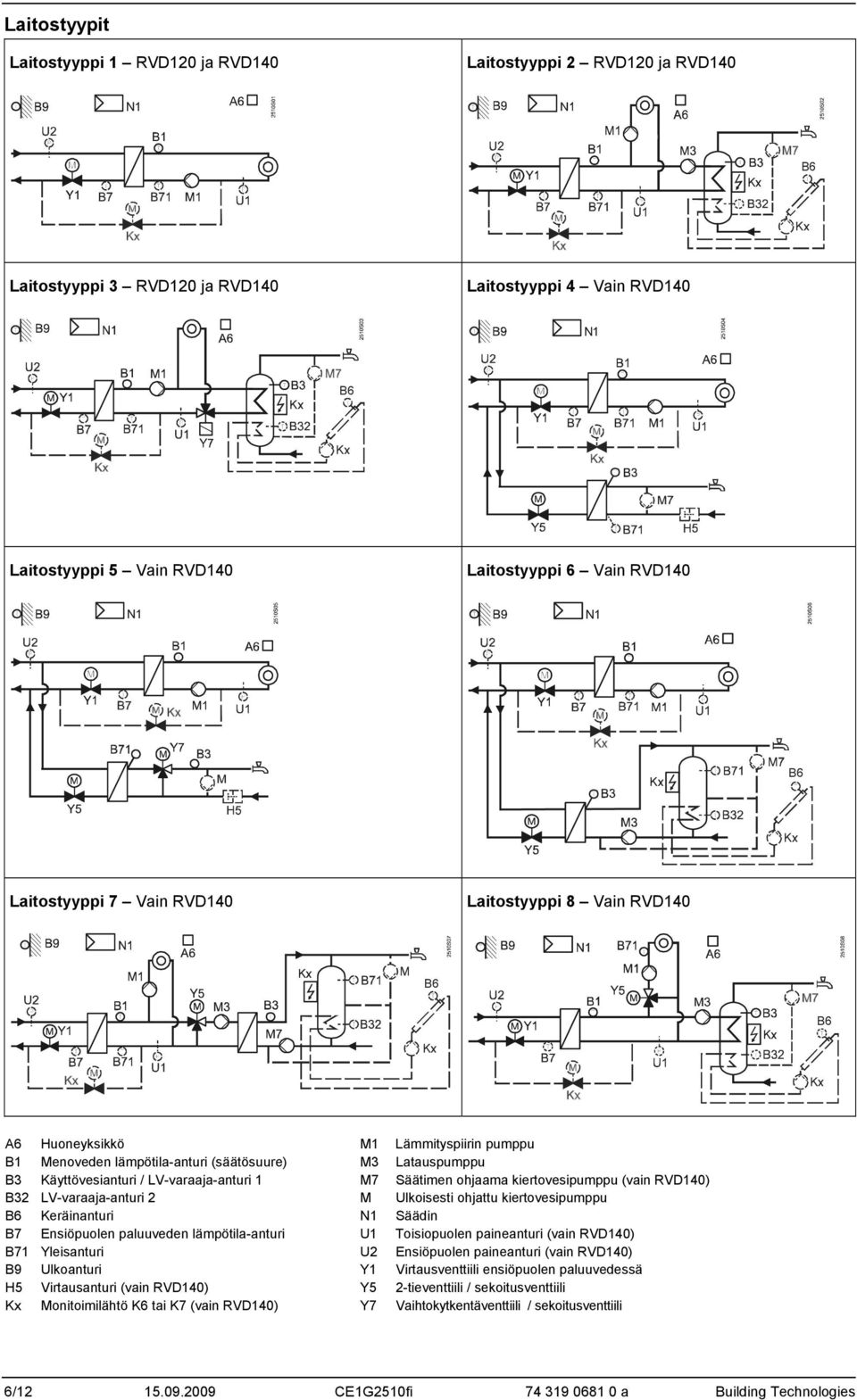

6 Laitostyypit Laitostyyppi RVD20 ja RVD40 Laitostyyppi 2 RVD20 ja RVD40 N B6 Laitostyyppi 3 RVD20 ja RVD40 Laitostyyppi 4 Vain RVD40 N B6 Laitostyyppi 5 Vain RVD40 Laitostyyppi 6 Vain RVD40 N N B6 Laitostyyppi 7 Vain RVD40 Laitostyyppi 8 Vain RVD40 B6 B6 A6 Huoneyksikkö M Lämmityspiirin pumppu B Menoveden lämpötila-anturi (säätösuure) M3 Latauspumppu B3 Käyttövesianturi / LV-varaaja-anturi M7 Säätimen ohjaama kiertovesipumppu (vain RVD40) B32 LV-varaaja-anturi 2 M Ulkoisesti ohjattu kiertovesipumppu B6 Keräinanturi N Säädin B7 Ensiöpuolen paluuveden lämpötila-anturi U Toisiopuolen paineanturi (vain RVD40) B7 Yleisanturi U2 Ensiöpuolen paineanturi (vain RVD40) B9 Ulkoanturi Y Virtausventtiili ensiöpuolen paluuvedessä H5 Virtausanturi (vain RVD40) Y5 2-tieventtiili / sekoitusventtiili Monitoimilähtö K6 tai K7 (vain RVD40) Y7 Vaihtokytkentäventtiili / sekoitusventtiili 6/ CEG250fi a Building Technologies

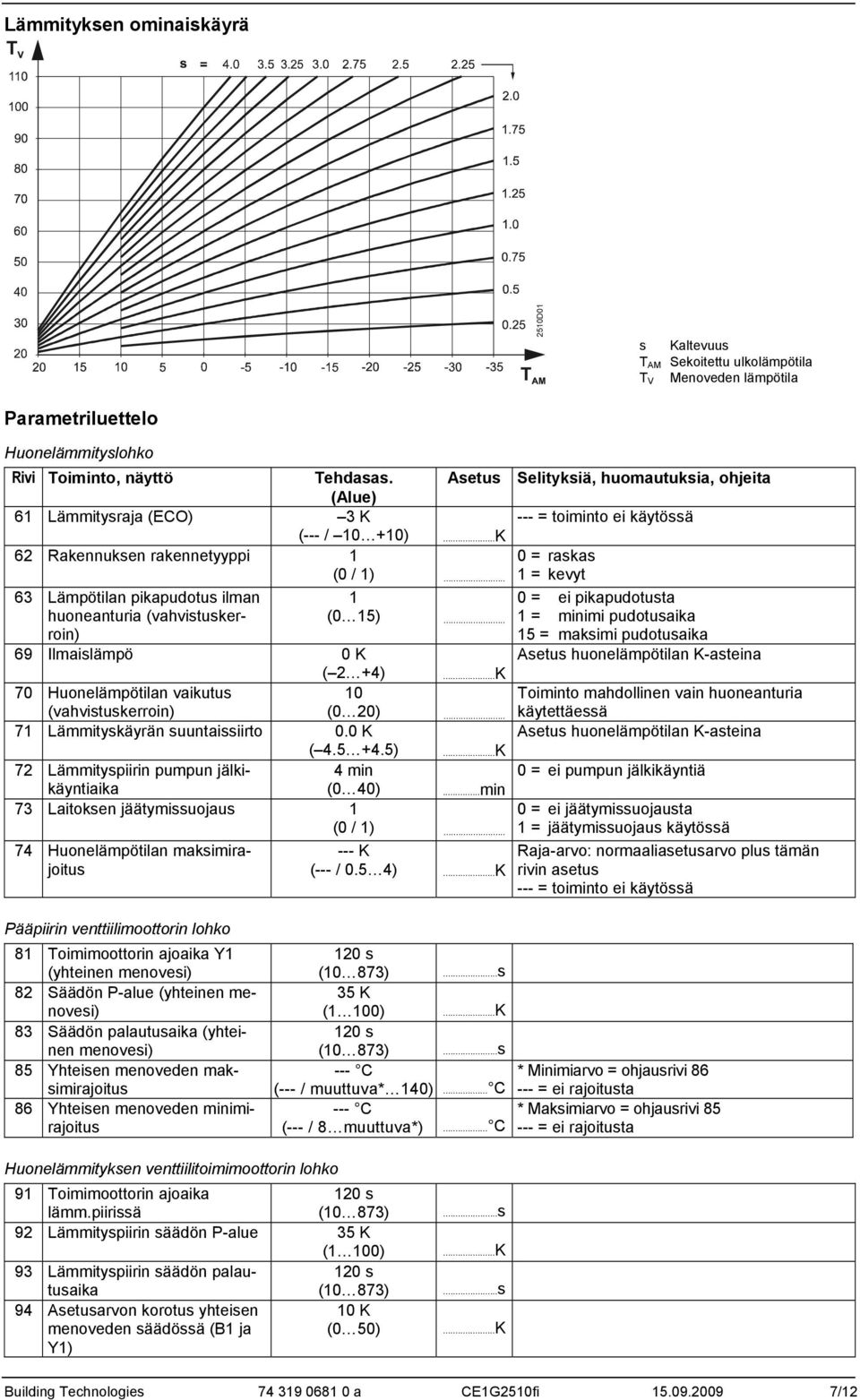

7 Lämmityksen ominaiskäyrä 250D0 s Kaltevuus T AM Sekoitettu ulkolämpötila T V Menoveden lämpötila Parametriluettelo Huonelämmityslohko Rivi Toiminto, näyttö Tehdasas. Asetus Selityksiä, huomautuksia, ohjeita (Alue) 6 Lämmitysraja (ECO) 3 K (--- / 0 +0) 62 Rakennuksen rakennetyyppi (0 / ) 0 = raskas = kevyt 63 Lämpötilan pikapudotus ilman huoneanturia (vahvistuskerroin) (0 5) 69 Ilmaislämpö 0 K ( 2 +4) 70 Huonelämpötilan vaikutus 0 (vahvistuskerroin) (0 20) 7 Lämmityskäyrän suuntaissiirto 0.0 K ( ) 72 Lämmityspiirin pumpun jälkikäyntiaika 4 min (0 40)...min 73 Laitoksen jäätymissuojaus (0 / ) 74 Huonelämpötilan maksimirajoitus --- K (--- / 0.5 4) 0 = ei pikapudotusta = minimi pudotusaika 5 = maksimi pudotusaika Asetus huonelämpötilan K-asteina Toiminto mahdollinen vain huoneanturia käytettäessä Asetus huonelämpötilan K-asteina 0 = ei pumpun jälkikäyntiä 0 = ei jäätymissuojausta = jäätymissuojaus käytössä Raja-arvo: normaaliasetusarvo plus tämän rivin asetus Pääpiirin venttiilimoottorin lohko 8 Toimimoottorin ajoaika Y (yhteinen menovesi) 82 Säädön P-alue (yhteinen menovesi) 83 Säädön palautusaika (yhteinen menovesi) 85 Yhteisen menoveden maksimirajoitus 86 Yhteisen menoveden minimirajoitus 20 s 35 K ( 00) 20 s * Minimiarvo = ohjausrivi 86 (--- / muuttuva* 40) --- = ei rajoitusta * Maksimiarvo = ohjausrivi 85 (--- / 8 muuttuva*) --- = ei rajoitusta Huonelämmityksen venttiilitoimimoottorin lohko 9 Toimimoottorin ajoaika 20 s lämm.piirissä 92 Lämmityspiirin säädön P-alue 35 K ( 00) 93 Lämmityspiirin säädön palautusaika 20 s 94 Asetusarvon korotus yhteisen 0 K menoveden säädössä (B ja (0 50) Y) Building Technologies a CEG250fi /2

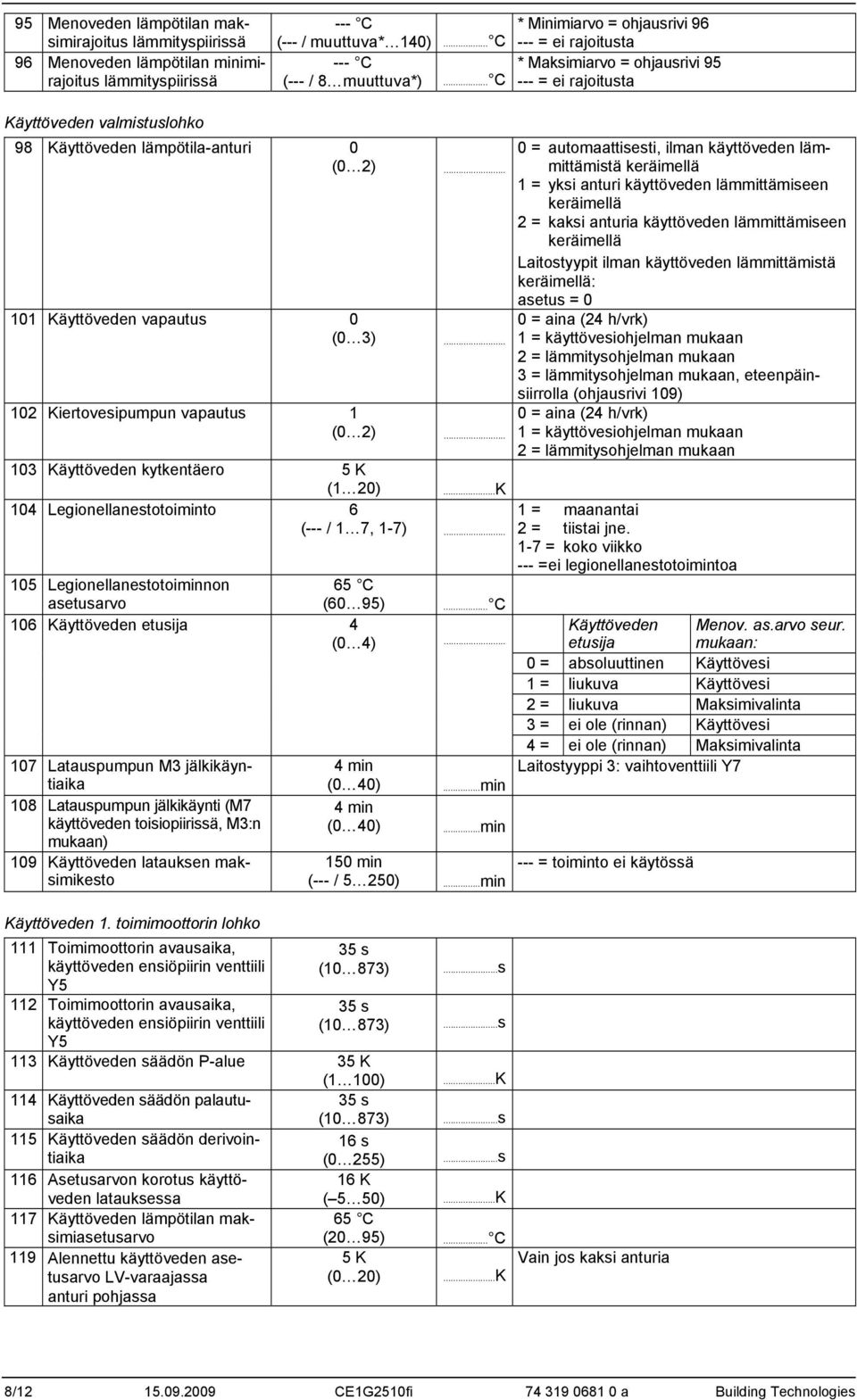

8 95 Menoveden lämpötilan maksimirajoitus lämmityspiirissä 96 Menoveden lämpötilan minimirajoitus lämmityspiirissä (--- / muuttuva* 40) * Minimiarvo = ohjausrivi = ei rajoitusta * Maksimiarvo = ohjausrivi 95 (--- / 8 muuttuva*) --- = ei rajoitusta Käyttöveden valmistuslohko 98 Käyttöveden lämpötila-anturi 0 (0 2) 0 Käyttöveden vapautus 0 (0 3) 02 Kiertovesipumpun vapautus (0 2) 03 Käyttöveden kytkentäero 5 K ( 20) 04 Legionellanestotoiminto 6 (--- / 7, -7) 05 Legionellanestotoiminnon asetusarvo 65 C (60 95) 06 Käyttöveden etusija 4 (0 4) 07 Latauspumpun M3 jälkikäyntiaika 08 Latauspumpun jälkikäynti (M7 käyttöveden toisiopiirissä, M3:n mukaan) 09 Käyttöveden latauksen maksimikesto 4 min (0 40) 4 min (0 40)...min...min 50 min (--- / 5 250)...min 0 = automaattisesti, ilman käyttöveden lämmittämistä keräimellä = yksi anturi käyttöveden lämmittämiseen keräimellä 2 = kaksi anturia käyttöveden lämmittämiseen keräimellä Laitostyypit ilman käyttöveden lämmittämistä keräimellä: asetus = 0 0 = aina (24 h/vrk) = käyttövesiohjelman mukaan 2 = lämmitysohjelman mukaan 3 = lämmitysohjelman mukaan, eteenpäinsiirrolla (ohjausrivi 09) 0 = aina (24 h/vrk) = käyttövesiohjelman mukaan 2 = lämmitysohjelman mukaan = maanantai 2 = tiistai jne. -7 = koko viikko --- = ei legionellanestotoimintoa Käyttöveden etusija Menov. as.arvo seur. mukaan: 0 = absoluuttinen Käyttövesi = liukuva Käyttövesi 2 = liukuva Maksimivalinta 3 = ei ole (rinnan) Käyttövesi 4 = ei ole (rinnan) Maksimivalinta Laitostyyppi 3: vaihtoventtiili Y7 Käyttöveden. toimimoottorin lohko Toimimoottorin avausaika, käyttöveden ensiöpiirin venttiili 35 s Y5 2 Toimimoottorin avausaika, 35 s käyttöveden ensiöpiirin venttiili Y5 3 Käyttöveden säädön P-alue 35 K ( 00) 4 Käyttöveden säädön palautusaika 35 s 5 Käyttöveden säädön derivointiaika 6 s (0 255) 6 Asetusarvon korotus käyttöveden 6 K latauksessa ( 5 50) 7 Käyttöveden lämpötilan maksimiasetusarvo 65 C (20 95) 9 Alennettu käyttöveden asetusarvo 5 K LV-varaajassa (0 20) anturi pohjassa Vain jos kaksi anturia 8/ CEG250fi a Building Technologies

9 Käyttöveden 2. toimimoottorin lohko 2 Toimimoottorin ajoaika, säätöventtiili Y7 käyttöveden toisio- 35 s piirissä 22 Käyttöveden säädön P-alue 35 K ( 00) 23 Käyttöveden säädön palautusaika 35 s Käyttöveden virtausanturi 24 Kuormaraja virtausanturin ohjauksessa 25 % (0 60)...% Asetus %:na ajankohtaisesta maksimitoimiliikkeestä Legionellanestoon liittyvät lisätoiminnot 26 Legionellanestotoiminnon --:-- aloitusaika (--:-- / 00:00 23:50) 27 Legionellaneston asetusarvon kestoaika --- min (--- / 0 360)...min 28 Kiertovesipumppu käy legionellaneston aikana (kyllä/ei) (0 / ) Monitoimirelelohko 29 Monitoimireleen toiminto K6 0 (0 3) 30 Monitoimireleen toiminto K7 0 (0 3) 0 = ei = kyllä 0 = ei toimintoa = täyttötoiminto 2 = sähkövastus 3 = latauspumppu Mahdollisuus valita väärä konfiguraatio! 0 = ei toimintoa = täyttötoiminto 2 = sähkövastus 3 = latauspumppu Mahdollisuus valita väärä konfiguraatio! Testaus- ja näyttölohko 4 Antureiden koestus: = katkos tai ei anturia o o o = oikosulku 0 (0 9) 42 Releiden koestus 0 (0 0) 0 = ulkoanturi (B9) = menoveden lämpötila-anturi (B) 2 = käyttövesianturi / LV-varaaja-anturi (B3) 3 = huoneyksikön anturi (A6) 4 = ensiöpaluuveden lämpötila-anturi (B7) 5 = yleisanturi (B7) 6 = LV-varaaja-anturi 2 (B32) 7 = keräinanturi (B6) 8 = toisiopuolen paineanturi (U) 9 = ensiöpuolen paineanturi (U2) 0 = normaalikäyttö (ei koestusta) = kaikki releet POIS 2 = rele liittimessä Y PÄÄLLÄ 3 = rele liittimessä Y2 PÄÄLLÄ 4 = rele liittimessä Q PÄÄLLÄ 5 = rele liittimessä Q3/Y7 PÄÄLLÄ 6 = rele liittimessä Y5 PÄÄLLÄ 7 = rele liittimessä Y6 PÄÄLLÄ 8 = rele liittimessä Q7/Y8 PÄÄLLÄ 9 = rele liittimessä K6 PÄÄLLÄ 0 = rele liittimessä K7 PÄÄLLÄ Relekoestuksen lopetus: Valitse toinen ohjausrivi Paina käyttötapapainiketta Automaattisesti 8 min kuluttua Huom! Laitostyypissä 5 pääsulku on suljettava relekoestuksen ajaksi! Suositus: Pääsulku olisi hyvä aina sulkea releiden koestuksen ajaksi. Building Technologies a CEG250fi /2

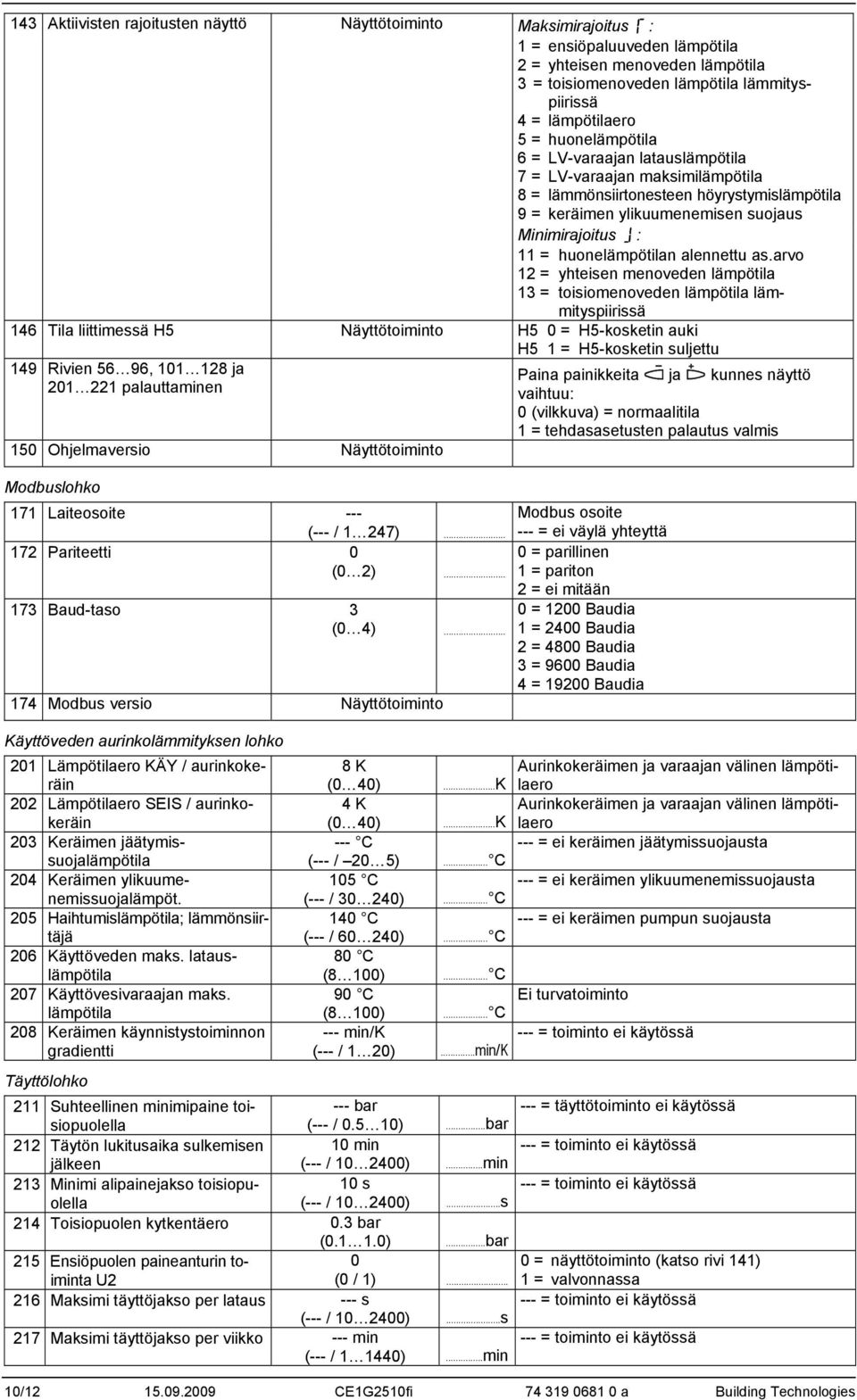

10 43 Aktiivisten rajoitusten näyttö Näyttötoiminto Maksimirajoitus : = ensiöpaluuveden lämpötila 2 = yhteisen menoveden lämpötila 3 = toisiomenoveden lämpötila lämmityspiirissä 4 = lämpötilaero 5 = huonelämpötila 6 = LV-varaajan latauslämpötila 7 = LV-varaajan maksimilämpötila 8 = lämmönsiirtonesteen höyrystymislämpötila 9 = keräimen ylikuumenemisen suojaus Minimirajoitus : = huonelämpötilan alennettu as.arvo 2 = yhteisen menoveden lämpötila 3 = toisiomenoveden lämpötila lämmityspiirissä 46 Tila liittimessä H5 Näyttötoiminto H5 0 = H5-kosketin auki H5 = H5-kosketin suljettu 49 Rivien 56 96, 0 28 ja palauttaminen 50 Ohjelmaversio Näyttötoiminto Paina painikkeita ja kunnes näyttö vaihtuu: 0 (vilkkuva) = normaalitila = tehdasasetusten palautus valmis Modbuslohko 7 Laiteosoite --- Modbus osoite (--- / 247) --- = ei väylä yhteyttä 72 Pariteetti 0 0 = parillinen (0 2) = pariton 2 = ei mitään 73 Baud-taso 3 0 = 200 Baudia (0 4) = 2400 Baudia 2 = 4800 Baudia 3 = 9600 Baudia 4 = 9200 Baudia 74 Modbus versio Näyttötoiminto Käyttöveden aurinkolämmityksen lohko 20 Lämpötilaero KÄY / aurinkokeräin 202 Lämpötilaero SEIS / aurinkokeräin 203 Keräimen jäätymissuojalämpötila 204 Keräimen ylikuumenemissuojalämpöt. 205 Haihtumislämpötila; lämmönsiirtäjä 206 Käyttöveden maks. latauslämpötila 207 Käyttövesivaraajan maks. lämpötila 208 Keräimen käynnistystoiminnon gradientti 8 K (0 40) Aurinkokeräimen ja varaajan välinen lämpötilaero 4 K Aurinkokeräimen ja varaajan välinen lämpötilaero (0 40) --- = ei keräimen jäätymissuojausta (--- / 20 5) 05 C --- = ei keräimen ylikuumenemissuojausta (--- / ) 40 C --- = ei keräimen pumpun suojausta (--- / ) 80 C (8 00) 90 C Ei turvatoiminto (8 00) --- min/k (--- / 20)...min/K Täyttölohko 2 Suhteellinen minimipaine toisiopuolella --- bar --- = täyttötoiminto ei käytössä (--- / 0.5 0)...bar 22 Täytön lukitusaika sulkemisen 0 min jälkeen (--- / )...min 23 Minimi alipainejakso toisiopuolella 0 s (--- / ) 24 Toisiopuolen kytkentäero 0.3 bar (0..0)...bar 25 Ensiöpuolen paineanturin toiminta U2 0 (0 / ) 0 = näyttötoiminto (katso rivi 4) = valvonnassa 26 Maksimi täyttöjakso per lataus --- s (--- / ) 27 Maksimi täyttöjakso per viikko --- min (--- / 440)...min 0/ CEG250fi a Building Technologies

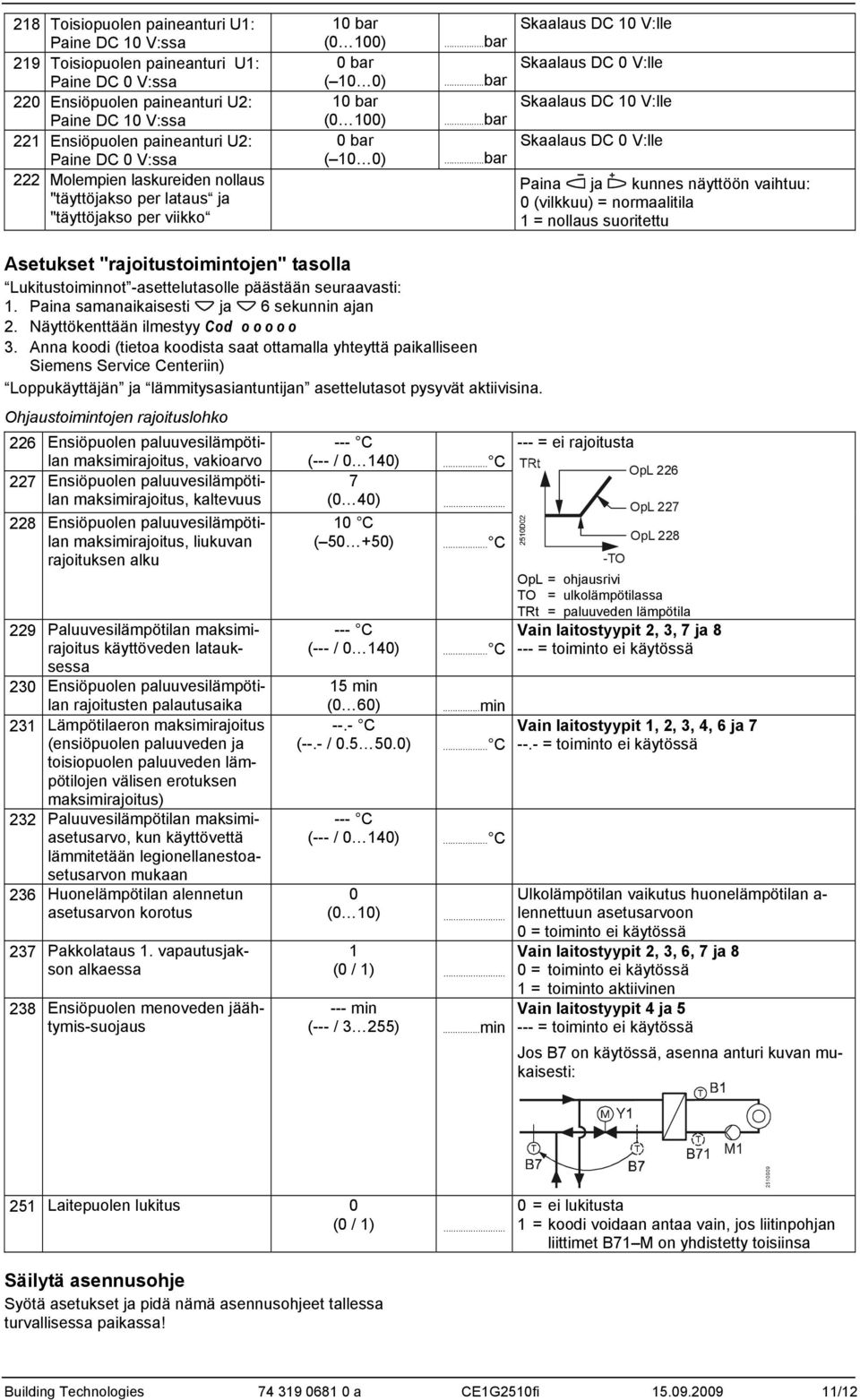

11 28 Toisiopuolen paineanturi U: Paine DC 0 V:ssa 29 Toisiopuolen paineanturi U: Paine DC 0 V:ssa 220 Ensiöpuolen paineanturi U2: Paine DC 0 V:ssa 22 Ensiöpuolen paineanturi U2: Paine DC 0 V:ssa 222 Molempien laskureiden nollaus "täyttöjakso per lataus ja "täyttöjakso per viikko 0 bar (0 00) 0 bar ( 0 0) 0 bar (0 00) 0 bar ( 0 0)...bar...bar...bar...bar Skaalaus DC 0 V:lle Skaalaus DC 0 V:lle Skaalaus DC 0 V:lle Skaalaus DC 0 V:lle Paina ja kunnes näyttöön vaihtuu: 0 (vilkkuu) = normaalitila = nollaus suoritettu Asetukset "rajoitustoimintojen" tasolla Lukitustoiminnot -asettelutasolle päästään seuraavasti:. Paina samanaikaisesti ja 6 sekunnin ajan 2. Näyttökenttään ilmestyy Cod o o o o o 3. Anna koodi (tietoa koodista saat ottamalla yhteyttä paikalliseen Siemens Service Centeriin) Loppukäyttäjän ja lämmitysasiantuntijan asettelutasot pysyvät aktiivisina. Ohjaustoimintojen rajoituslohko 226 Ensiöpuolen paluuvesilämpötilan maksimirajoitus, vakioarvo (--- / 0 40) --- = ei rajoitusta 227 Ensiöpuolen paluuvesilämpötilan maksimirajoitus, kaltevuus 228 Ensiöpuolen paluuvesilämpötilan maksimirajoitus, liukuvan rajoituksen alku 229 Paluuvesilämpötilan maksimirajoitus käyttöveden latauksessa 230 Ensiöpuolen paluuvesilämpötilan rajoitusten palautusaika 23 Lämpötilaeron maksimirajoitus (ensiöpuolen paluuveden ja toisiopuolen paluuveden lämpötilojen välisen erotuksen maksimirajoitus) 232 Paluuvesilämpötilan maksimiasetusarvo, kun käyttövettä lämmitetään legionellanestoasetusarvon mukaan 236 Huonelämpötilan alennetun asetusarvon korotus 237 Pakkolataus. vapautusjakson alkaessa 238 Ensiöpuolen menoveden jäähtymis-suojaus 7 (0 40) 0 C ( ) (--- / 0 40) 5 min (0 60)...min --.- C (--.- / ) (--- / 0 40) 0 (0 0) (0 / ) --- min (--- / 3 255)...min OpL 226 OpL 227 OpL 228 -TO OpL = ohjausrivi TO = ulkolämpötilassa TRt = paluuveden lämpötila Vain laitostyypit 2, 3, 7 ja 8 Vain laitostyypit, 2, 3, 4, 6 ja = toiminto ei käytössä Ulkolämpötilan vaikutus huonelämpötilan a- lennettuun asetusarvoon 0 = toiminto ei käytössä Vain laitostyypit 2, 3, 6, 7 ja 8 0 = toiminto ei käytössä = toiminto aktiivinen Vain laitostyypit 4 ja 5 Jos B7 on käytössä, asenna anturi kuvan mukaisesti: 25 Laitepuolen lukitus 0 (0 / ) 0 = ei lukitusta = koodi voidaan antaa vain, jos liitinpohjan liittimet B7 M on yhdistetty toisiinsa 250S09 Säilytä asennusohje Syötä asetukset ja pidä nämä asennusohjeet tallessa turvallisessa paikassa! Building Technologies a CEG250fi /2

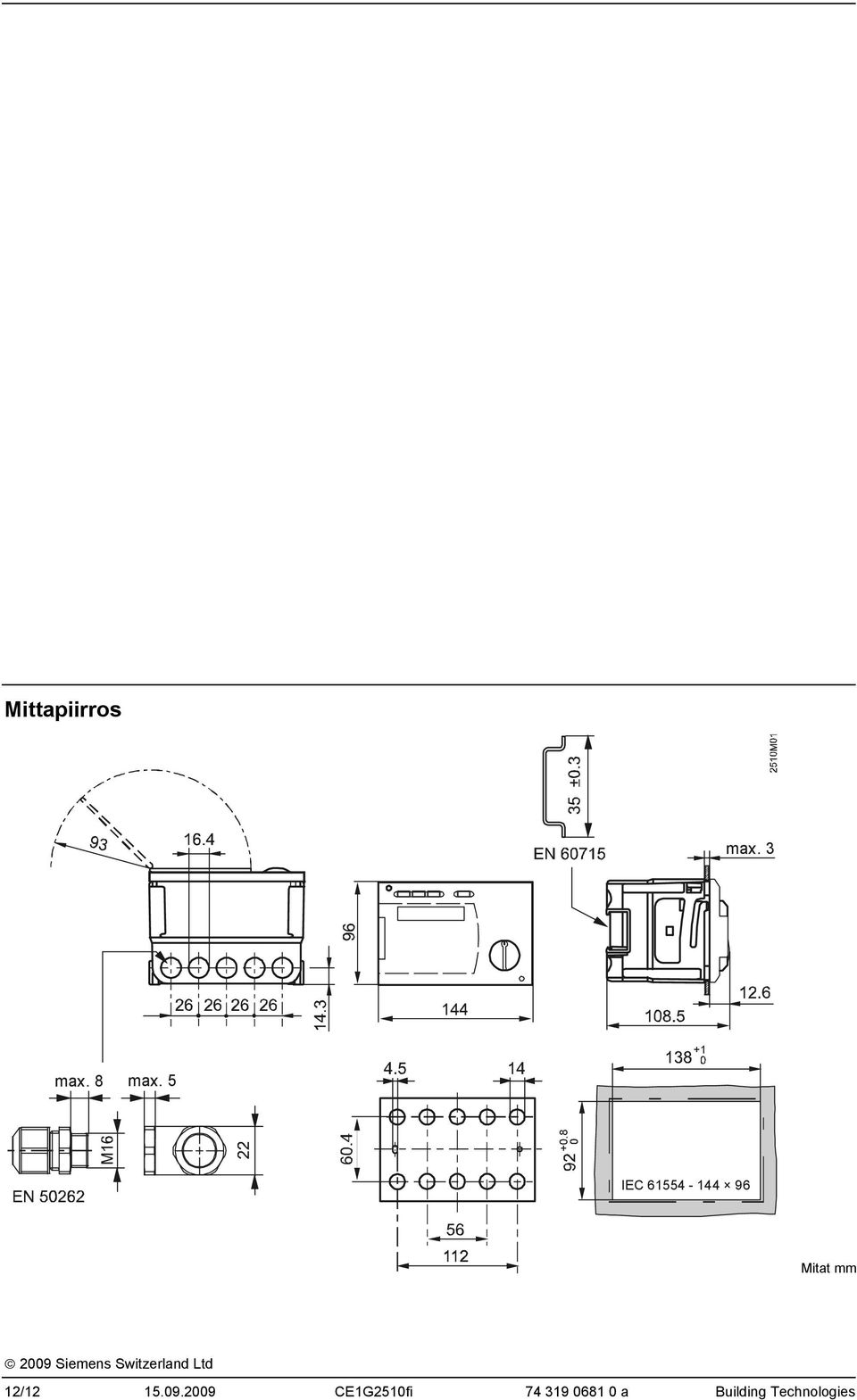

12 Mittapiirros max. 3 + max. 8 max IEC Mitat mm 2009 Siemens Switzerland Ltd 2/ CEG250fi a Building Technologies
