Alkuperäiset ohjeet/ Original instructions

Transkriptio

1 Alkuperäiset ohjeet/ Original instructions Puomiharja Käyttö- ja huolto-ohjekirja Bomvalsen Instruktionsbok Bovals Bruks- og vedlikeholdsanvisning

2 Sisältö Innehåll Innhold Lue ennen tuotteen käyttöä Läs denna instruktion innan ni använder maskinen Les før du tar produktet i bruk 3 Käyttötarkoitus Käyttöönotto Puomiharjan käyttö Användningsområde Drifttagning Bomvalsens användning Bruksformål Installering Bruk av roterende feiekost 4 Puomiharjan irroitus Turvallisuusohjeet Lossning av bomvals Säkerhetsinstruktioner Fjerning av bomvals Sikkerhetshensyn 5 Kunnossapito Underhåll Vedlikehold 6 Hydrauliikka Hydraulsystem Hydraulikk 7 Harjalamellien vaihto EU-VAATIMUSTENMUKAISUUS- VAKUUTUS Byte av borstlameller DET URSPRUNGLIGA EG-FÖRSÖKRÄN OM ÖVERENSSTÄMMELSE: Utskifting av ledeskovler 8 EF-ERKLAERING OM TYPESAM- VAR (KVALITETSSIKRING AV PRO- DUKT) FRA OPPRINNELIG PRO- DUSENT

3 Lue ennen tuotteen käyttöä: Läs denna instruktion innan ni använder maskinen: Les før du tar produktet i bruk: Tarkasta laitteen kunto, jos havaitset puutteita tai vaurioita tuotteessa ota yhteyttä tuotteen valmistajaan. Tutustu tämän ohjekirjan sisältöön ja noudata määrättyjä ohjeita. Ohjeita noudattamalla varmistat tuotteen toimivuuden ja oman turvallisuutesi. Kontrollera maskinen. Åtgärda eventuella skador och kontakta vid behov återförsäljaren. Läs noggrant igenom denna instruktionsbok innan ni använder maskinen VARNINGSMÄRKER Kontroller produktets tilstand. Hvis du oppdager noen/hvilke som helst skader eller mangler på utstyr ta kontakt med produktets produsent. Les denne anvisningen og følg de angitte instruksjoner. Ved å følge de angitte instruksjoner garanterer du din egen sikkerhet og produktets riktige drift. VAROITUSMERKIT Tutustu tuotteen vaara-alueisiin ennen tuotteen käyttöä. Observera riskfaktorer före användning av maskinen. ADVARSELSSKILT Kontroller eventuell risiko før bruk av produktet.

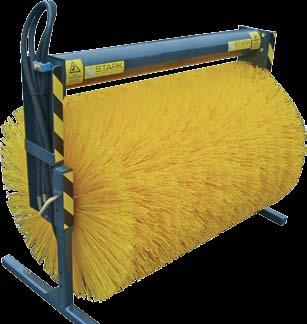

4 Käyttötarkoitus Puomiharja on tarkoitettu katujen ja pienten / suurien alueiden puhdistamiseen. Käyttöönotto Tarkista että peruskone sallii puomiharjan asennuksen. Puomiharja kiinnitetään kaivinkoneen tai vastaavan koneen pyörityslaitteeseen. 1.Kiinnitä puomiharja peruskoneeseen. 2.Sammuta peruskone ja laita seisontajarru päälle. 3.Varmista ettei peruskoneen hydrauliikkajärjestelmässä ole painetta. Hydrauliletkut tulee kytkeä siten, ettei puomiharja liikkuessaan riko letkuja. 4.Kytke hydrauliikkaletkut. Tarkista aina asennettaessa öljy ja liittimien puhtaus sekä letkujen kunto. 5. Nosta tukijalat. Ensimmäisen käyttökerran aikana noudata äärimmäistä varovaisuutta tuotteen käytössä.takuu ei korvaa väärin asennetun tuotteen aiheuttamia vahinkoja. Puomiharjan käyttö Tarkista ennen ajoon lähtöä: - että laite on asennettu oikein - kaikki lukitustapit ovat paikoillaan - hydrauliikkaletkut ovat oikein liitetty - letkut ovat ehjät - ettei laitteessa ole öljyvuotoja - että kaikki toiminnot toimivat oikein Sovita ajonopeus ja harjan pyörimisnopeus hiekan / roskien määrään nähden sopivaksi. Pidä harjaa kevyesti maan pintaa vasten (kuva 1). Älä paina harjaa maata vasten, koska muuten lamellit kuluvat nopeasti ja laite vaurioituu (kuva 2). Användningsområde Bomvalsen är avsedd för rengöring av gator samt små och stora ytor. Drifttagning Kontrollera att fordonet är lämpligt för att montera en bomvals. Bomvalsen fästs vid grävmaskins armsystem. 1. Montera apparaten på fordonet. 2. Stäng av fordonet och dra åt handbromsen. 3. Kontrollera att fordonets hydraulsystem är tryckfritt. Hydraulslangarna ska kopplas så, att bomvalsens rörelser inte kan skada slangarna. 4. Anslut hydraulslangarna. Kontrollera alltid vid montering att oljan och nipplarna är rena, samt att slangarna är hela. Var mycket försiktig första gången apparaten används, och kontrollera att bomvalsen inte slår emot fordonet vid rörelser. Garantin gäller inte skador som orsakats av felaktig montering. Bomvalsens användning Kontrollera följande innan du börjar köra plogen: - att utrustningen monterats rätt - att alla låssprintar finns på plats - att hydraulslangarna är rätt kopplade - att slangarna är hela - att utrustningen inte läcker olja - att alla funktioner fungerar korrekt Anpassa körhastigheten och borstens varvtal till mängden sand/sopor. Se till att borsten berör markytan lätt. Tryck inte borsten mot marken (bild 1), eftersom lamellerna då slits snabbt och utrustningen kan skadas (bild 2). Bruksformål Bomvals er tiltenkt til feiing av gårdsplasser og veier. Installering Kontroller at det er mulig å installere bomvals på hovedmaskinen. Den kan kobles til gravemaskin arm system.1.koble bomvals til hovedmaskin. 2. Slå av hovedmaskin og sett på parkeringsbremse. 3. Sørg for at det ikke finnes trykk i det hydrauliske systemet. Slangene skal installeres slik at de forblir uskadede mens den bomvals er i drift. 4. Koble til de hydrauliske slangene. Når du installerer må du alltid kontrollere olje, slangenes tilstand og kontaktenes renhet. Hvis du bruker produktet for første gang bør du være ekstra forsiktig. Kontroller at bomvalsen ikke kolliderer med hovedmaskin mens den er i drift. Garantien gjelder ikke for skader som har oppstått som følge av feilinstallert produkt. Bruk av Bomvals Før bruk av roterende feiekost kontroller følgende: - produkt er korrekt installert - alle pinner og slanger er ordentlig festet - de hydrauliske slangene er uskadede - alle funksjoner fungerer korrekt Tilpass kjøretøyets hastighet og feiekostens rotasjonshastighet til den aktuelle sand- og søppelmengden. Hold feiekosten lett på bakken (bilde 1). Trykk ikke feiekosten mot bakken fordi dette forårsaker at ledeskovlene slites av raskt og anlegget blir påført skad- er (bilde 2). Kuva 1, bild 1, picture 1 Kuva 2, bild 2, picture 2

5 Puomiharjan irroitus Lossning av bomvals Fjerning av roterende feiekost 1. Laske Puomiharja tasaiselle alustalle tukijalkojen varaan (kuva 3), ei siis harjatelan varaan. Harjatela painuu kasaan, jos laite jätetään sen varaan. 2. Sammuta peruskone, laita käsijarru päällä ja poista paineet järjestelmästä. 3. Irrota hydrauliikkaletkut ja suojaa letkujen päät tulpilla. 4. Avaa mekaaninen lukitus ja irroita laite. 5. Mikäli laite jää käyttämättä pitkäksi aikaa, puhdista se kunnolla, rasvaa nipat ja jos mahdollista niin varastoi se sisätiloihin. Turvallisuusohjeet Tutustu laitteeseen huolellisesti ennen käyttöönottoa. Laitetta saa käyttää vain sen käyttöön perehtynyt henkilö. Ennen hydrauliikan kytkemistä laitteeseen varmista, että: - laitteen ja peruskoneen välissä ei ole ketään - peruskone on sammutettu ja käsijarru on päällä Kytkettäessä harjaa peruskoneeseen varmista, että: - lukitustapit ja sokat ovat kunnossa - hydrauliikkaletkut ovat ehjiä - hydrauliikkaletkuja kytkettäessä vältä ihokosketusta hydrauliikkaöljyn kanssa Käytön aikana huomioi: - turvallinen, tilanteisiin sopiva nopeus - muu liikenne, henkilöt ja eläimet - vaara-alueet ja näköesteet - ei käytetä, mikäli joku on vaaraalueella - varo lapsia - käytä harjatessa vilkkuvaloa - Älä mene harjan alle 1. Sänk ner den bomvals på ett jämnt underlag på stödbenen, så att den inte stöder mot borstvalsen. Om utrustningen ställs av på borstvalsen trycks den ihop. 2. Stäng av fordonet, lossa handbromsen och se till att systemet är tryckfritt. 3. Lossa hydraulslangarna och skydda slangändarna med proppar. 4. Öppna den mekaniska låsningen och ta loss bomvalsen. 5. Om bomvalsen ska stå oanvänd länge, rengör den ordentligt och smörj alla smörjställen. Säkerhetsinstruktioner Lär dig med utrustningen ordentligt innan drifttagningen. Utrustningen får endast användas av personer som är väl insatta i dess funktion. Innan hydrauliken kopplas till bomvalsen, kontrollera följande: - att det inte finns någon person mellan utrustningen och fordonet - att fordonet är avstängt och att handbromsen är åtdragen När plogen ansluts till fordonet, kontrollera följande: - att låssprintar och säkringspinnar är i ordning - att hydraulslangarna är hela - att huden inte kommer i kontakt med hydrauloljan när hydraulslangarna ansluts. Observera följande i samband med driften: - håll en lämplig hastighet anpassad efter förhållandena - se upp för övrig trafik, personer och djur - uppmärksamma riskområden och sikthinder - använd inte utrustningen, om någon finns inom riskområdet - se upp för barn - använd blinkers vid borstning - gå inte under apparaten 1. Legg roterende feiekost på et jevnt underlag på sine støtter, ikke på selve feiekosten. (bilde 3) Feiekosten kollapser hvis maskinens vekt blir liggende på den. Støtter til lettmodell (bilde 4). 2. Slå av hovedmaskin, sett på parkeringsbrems og slipp ut trykket fra det hydrauliske systemet. 3. Fjern de hydrauliske slangene og beskytt slangeendene med deksler. 4. Åpne mekanisk låsing og fjern anlegg. 5. Hvis anlegget ikke skal brukes i en lengre periode rengjør det grundig, Sikkerhetshensyn Gjør deg godt kjent med bomvals før du tar den i bruk. Apparatet skal kun brukes av personer som vet hvordan de skal bruke det. Før du kobler hydraulikken til anlegget sørg for følgende: at det ikke finnes noen personer mellom hovedmaskin og bomvals hovedmaskinen er slått av og parkeringsbremsen står på. Når du installerer bomvals til hovedmaskin sørg for følgende: låsepinner og kiler er ok hydrauliske slangene er uskadede når du installerer de hydrauliske slangene unngå hudkontakt med hydraulisk olje. Når du bruker bomvals husk følgende: en trygg og ordentlig hastighet øvrig trafikk, mennesker og dyr faresoner og visuelle hindringer anlegget skal ikke brukes hvis noen befinner seg i faresonen se opp for barna bruke blinklys mens man feier gå ikke under bomvals. Kuva 3, bild 3, picture 3

6 Kunnossapito Underhåll Vedlikehold Laitetta huollettaessa on peruskoneen hydrauliikka ehdottomasti kytkettävä pois, peruskone sammutettava ja käsijarru laitettava päälle. Harja on tuettava, jos huolto vaatii harjan alle menemisen. Älä koskaan mene harjan alle, ellei se ole tuettu. Päivittäinen huolto: - tarkista rakenteiden yleinen kunto, tarvittaessa korjaa viat - tarkista hydrauliikkaletkujen ja liittimien kunto, vaihda rikkoutuneet uusiin 50 käyttötunnin välein: - Suorita rasvanippojen voitelu (katso kuva 4) - tarkista pulttien ja muttereiden kireys Tarkista pulttien muttereiden kireys ensimmäisen käyttöpäivän jälkeen. Mikäli laite jätetään käyttämättä pitemmäksi ajaksi, puhdista laite hyvin viimeisen käytön jälkeen, rasvaa nipat ja jos mahdollista niin varastoi sisätiloihin. Tarkista päivittäin lamellien kuluneisuus ja vaihda lamellit tarvittaessa (katso lamellien vaihto). Vid service av plogen måste fordonets hydraulik alltid kopplas ifrån, fordonet stoppas och handbromsen dras åt. Apparaten ska ställas av på stöden, om servicen kräver att man måste gå in under apparaten. Gå aldrig under bomvalsen om den inte är understödd. Daglig service: - kontrollera stommens allmänna skick, åtgärda fel vid behov - kontrollera skicket hos hydraulslangar och nipplar, byt ut trasiga delar Med 50 drifttimmars mellanrum: - smörj vid smörjnipplarna (nipplarnas placering visas i bild 4) - kontrollera åtdragningen av skruvar och muttrar Kontrollera efter den första dagens drift att skruvar och muttrar är åtdragna! Om bomvalsen ska stå oanvänd länge, rengör den ordentligt och smörj alla smörjställen. Kontrollera lamellernas slitage dagligen och byt lameller vid behov (se avsnittet om byte av lameller). Ved vedlikehold av en feiekost skal hydraulikk og hovedmaskin være slått av og parkeringsbremse slått på. Den roterende feiekosten skal legges på sine støtter dersom vedlikehold krever at man går under feiekosten. Gå aldri under en feiekost som ikke står på støtter. Daglig vedlikehold: Kontroller chassisets generelle tilstand og reparer eventuelle skader Kontroller de hydrauliske slangenes og koblingenes tilstand og bytt ut ved behov Etter hver 50 timers drift: Smør smørenipler (bilde 4) Kontroller at bolter og muttere er stramme Kontroller at bolter og muttere er stramme etter første dags drift. Hvis den roterende feiekosten ikke brukes i en lengre periode rengjør den grundig etter siste bruk, smør tetninger og lagre innendørs, hvis mulig. Kontroller ledeskovlenes slitasje daglig ogbyttdemutvedbehov(seutskifting av ledeskovler). Kuva 4, bild 4, picture 4

7 Hydrauliikka Puomiharja kytketään kahdella letkulla peruskoneeseen. Peruskoneen hydrauliikka kytketään pikaliittimiin ja kun hydrauliikka kytketään päälle, niin harja alkaa pyöriä. Harjan pyörinnän säätö säädetään alhaalla näkyvällä venttiilillä, sopiva asento löytyy yleensä väliltä 5-8. Mikäli peruskoneessa on virtauksen säätömahdollisuus, voidaan säädin asettaa asentoon 10. Hydraulsystem Den bomvalsen anslutas med två slangar. Vid tvåslangsanslutning kopplas fordonets hydraulik med snabbkopplingar. När hydrauliken är påkopplad börjar borsten rotera. Borstens rotation regleras med en ventil som syns i bild, ett lämpligt läge är oftast 5 8. Om fordonet har en flödesregulator, kan ventilen sättas i läge 10. Hydraulics Den bomvalsen koblet med to slanger. På to-slangetilkobling er kjøretøy hydraulikk med hurtigkoblinger. Når det hydrauliske systemet drives børsten begynner å rotere. Børstens rotasjonshastighet justeres med hjelp av en ventil som er vist på bilde. Den passende stillingen finnes normalt mellom 5 og 8. Hvis hovedmaskinen har en strømning- sregulator kan ventilen for hastighet- skontroll settes på 10.

8 Harjalamellien vaihto 1. Irrota hydrauliikkaletkut moottorista ja suojaa ne tulpilla 2. Irrota 8kpl (4 puolellaan) telan kiinnityspultteja ja irrota tela. 3. Irrota hydraulimoottorin kiinnityspultit (6kpl). 4. Irrota laakerin kiinnitysruuvit (2kpl) ja kuusiokoloruuvi laakerista. 5. Irrota laakerin alta paljastuva päätylaippa, joka on kiinni pulteilla (4kpl). 6 & 7. Ota lamellit pois, mutta muista katsoa kuinka ne on laitettu, koska joka toinen lamelli tulee kääntää (180 astetta). Moottorihäkin kohdalla lamelleja ei voi asentaa joka toinen 180 astetta käännettynä, eli moottorin päähän ensimmäiset lamellit (6kpl) laitetaan samoin päin. Lamellien vaihdon jälkeen suorita kasaus käänteisessä järjestyksessä. Muista pitää hydrauliikkaliittimet puhtaina. Laakerin ja harja-akselin väliin on suositeltavaa laittaa esim. kuparitahnaa, joka estää akselin jumiutumisen laakeriin. Byte av borstlameller 1. Lossa hydraulslangarna från motorn och skydda dem med proppar. 2. Lossa 8 st fästskruvar för valsen (4 på varje sida) och lossa valsen. 3. Lossa hydraulmotorns fästskruvar (6 st) 4. Lossa lagrets fästskruvar (2 st) och sexkantsskruven från lagren. 5. Lossa den ändfläns som finns bakom lagret och som är fäst med skruvar (4 st). 6 & 7. Ta bort lamellerna, men se efter hur de är monterade, eftersom varannan lamell ska vändas (180 grader). Intill motorn går det inte att montera lamellerna så att varannan är vänd 180 grader. I motoränden sätts de första lamellerna (6 st) åt samma håll. Efter lamellbytet görs återmonteringen i omvänd ordning. Kom ihåg att hålla hydraulnipplarna rena. Mellan lagret och borstaxeln rekommenderar vi att använda till exempel kopparpasta, som förhindrar att lagret fastnar på axeln. Utskifting av ledeskovler 1. Fjern de hydrauliske slangene fra motoren og dekk til med plugger. 2. Fjern åtte festebolter (fire på hver side) og fjern spindel. 3. Fjern festeboltene fra hydraulisk motor. (6 stykker) 4. Fjern bolter (2 stykker) og umbrakoskrue fra lagerenhet. 5. Fjern lagerflens under lageret. Den er festet med fire bolter. 6. Ta av ledeskovler, men husk å kontrollere hvordan de er plassert fordi annenhver ledeskovl skal skrus 180 grader. De seks første ledeskovler er plassert samme vei, fordi motorkassen står i veien for å plassere annenhver ledeskovl skrudd på 180 grader. Etter å ha skiftet ledeskovler gjenta demontering i omvendt rekkefølge. Husk å holde de hydrauliske kontakter rene. Det anbefales å sette f. eks. kobberpasta mellom feiekost og lager for å forebygge at akselen setter seg fast i lager

9 Alkuperäinen valmistajan Ey-vaatimustenmukaisuusvakuutus: Det ursprungliga EG-försäkran om överensstämmelse: EF-erklæring om typesamsvar (kvalitetssikring av produkt) fra opprinnelig produsent: Tuotteen yleisnimi: Harjalaite Valmistusnumero: Valmistaja: Lametal Oy Kaskenviertäjäntie LAPINLAHTI puh Produktnamn: Sopmaskin Serienummer: Tillverkare: Lametal Oy Kaskenviertäjäntie LAPINLAHTI, Finland Tel Det generelle navnet av produkt: Sopmaskin Fremstillingsnummer: Fremstilt av: Lametal Oy Kaskenviertäjäntie LAPINLAHTI, Finland Tlf Vakuuttaa, että seuraavat työlaitteet täyttävät konedirektiivin 2006/42/EY ja soveltuvilta osin standardit SFS-EN ISO , SFS-EN ISO ja SFS-EN 1050: Försäkrar härmed att arbetsredskap model är tillverkad I överenstämmelse med maskindirektivet (2006/42/EC), och följander standarder: SFS-EN ISO , SFS-EN ISO , SFS-EN 1050: Forsikrer at følgende arbeidsredskap oppfyller kravene i maskindirektivet 2006/42/EF og standarder SFS-EN ISO , SFS-EN ISO OG SFS-EN 1050 for passende deler: AH1300 LIGHT, AH1800 LIGHT, AH1600, AH2000, AH2000S, AH2500, AH2500S, AH3000S, AH3500S, AL 2000 LITE, AL 2400 LITE, AL 3700RR, AL 4200RR, AL3100R, AL3400R, AL3700R, AL3900R, ALM 3700, ALM4200, AL2800, AL3000, AL3200, AL3600, AL4000, BELARUS STARK LIFT, HK300, HK350, HK400T, HK450T, HK450, HK550, HK700, HK1000, HK1200, HK1500, HK2000, HK2500, HK3000, HK2000Twin, Auraustuki JD110, Auraustuki JD60, Auraustuki MF5455/946, Auraustuki MF6475/965, HT2600R, HT3050R, KAH1600, KAH1800ASF, KAH1800, KAH 2000ASF, KAH 2000, KAH2000S, KAH2500S, KAH3000S, KAH2000, KAH2500TRS, KH1300, KH1600, KH1600S, KH2000S, KH2500S, KK1050HD, KK200EX, KK320EX, KK400EX, KK550EX, KK700EX, KK1050EX, KK1050HD, KK160EX, KK280EX, KK320EX, KK400EX, KK 550EX, KK60EX, KK700EX, KK700HD, KK90EX, KKK1300, KKK2000, KKK3000, KKK4000, KKK5000, KKK6000, KPK160, KPK160EX, KPK180EX, KPK 300EX, KPK 400EX, KPK 600EX, KPK100EX, KPK180, KPK200HD, KPK300GJ, KPK400HD, KPK40EX, KPK600EX, KPK600HD, KPK60EX, KPKH S40, KPKH S45, KPKM S30, KPKM S32, KPKM S40, KPKM S45, LK 1100, LK 1300, LK 1600, LK 2000, LK 2500, LK 3000, LK 4000, LK 5000, LK 700, LSK 300EX, LSK 350EX, LSK 500EX, LSK 650EX, LSK 750EX, LSK 80EX, LSK 900EX, LSK110EX, LSK160EX, LSK240EX, LSK300EX, LSK350EX, LSK350HD, LSK425EX, LSK500EX, LSK500EX ROTO, LSK650EX, LSK650HD, LSK750EX, LSK750EX ROTOTILT, LSK80EX, LSK900EX, LSK900EX ROTOTILT, LSK900HD, Lumilinko S800, Lumilinko S810, Lumilinko ST815, Maansiirtovaunu 16T, MV16 HD, MV18 HD, MV20 HD, NL2800R, NL3100R, NL3300R, NL3600R, NL4000R, NL1700,NL2000, NL2200, NL2400, NL2600, NL2800, NL3000, NL3200, NL3600, NL4000, NL2400 LITE, NL2800 LITE, PARALEL- LOGRAM I-sovite, PARALELLOGRAM II-Sovite, Pikakiinnike JCB CX, Pikakiinnike S-50 Hydr., Pikaliitin kallistuva NTP20 Hydr., pikaliitin S-50 mekaaninen, Pikaliitin S-60 mekaaninen, PKH S40, PKH S45, PKM S30, PKM S32, PKM S40, PKM S45, PL2000 LITE, PL2200 LITE, PL2500 LITE, PL 2800 LITE, PL 3000 LITE, PL 3200, PL 3600, Rengasjyrä 2400, RF 700 KÄÄNTÖLAITE, SL 1700/2900, SL 2000/3200, SL 2000/3200 BOBTACH, SL 2200/3600, SL 2300/3700, SL 2500/3900, SL 2500/4300, SL 2600/4400, SL 2600/4800, SL 2800/5000, SL 3000/5200, SL 3600/6000, SRK 0,8M3, SRK2500, SRK650, STARK LIFT, TL4030, TL5030, TA2800, TA300, TA3200, TA3600, TA4000, TA3100R, TA3400R, TA3700R, TAH1000S, TAH1300S, TAH1600S, TAH2000S, TAH2500S, TLM2500, TLH2500, TLM3050, TLH3050, TH2000, TH2500, TH3000, THM2000, THM2500, THM3000, TK2750, TK2750, TL7000, TL7400, UA2800/1500, UA3200/1800, UA3600/1800, UA3800/2400, UA4200/2400, UA4800/2400, UA4800/3000, UA4200/2400H, UA4800/2400H, UA4800/3000H, UA5400/3000H, UA6000/3000H, UAR 4200/2400, UAR 4800/2400, UAR 4800/3000, UAR4200/2400H, UAR4800/2400H, UAR4800/3000H, UAR5400/3000H, UAR6000/3000H, UA 2100 Micro, VHK 1800, VHK 2500 Henkilö, joka on valtuutettu kokoamaan teknisen tiedoston (viranomaisten pyytäessä): Kontakt (att sammanställä teknisk documentation): Personen autorisert til å samle sammen de tekniske opplysningene (ved myndighetsanmodning): Unto Martikainen, Kaskenviertäjäntie 2, Lapinlahti Unto Martikainen, Kaskenviertäjäntie 2, Lapinlahti Unto Martikainen, Kaskenviertäjäntie 2, Lapinlahti Lapinlahti Unto Martikainen, Tuotekehitysjohtaja,Product development manager, Unto Martikainen, leder for produktutvikling

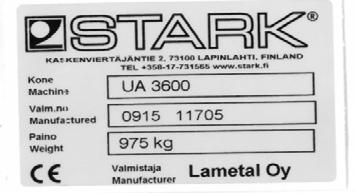

10 Ce-kyltti/tunnistuslaatta CE-merking/identifikasjonsplate Ce-märkning: Stark-tuotteissa on ce-kyltti kiinnitettynä koneessa näkyvälle paikalle. Kyltissä on merkittynä tehtaan yhteystietojen lisäksi koneen tyyppi, valmistusnumero ja paino. Valmistusnumerossa ensimmäiset neljä numeroa kertovat valmistuskuukauden ja vuoden (ensimmäisenä valmistuskuukausi). Valmistusnumeron viimeiset viisi numeroa on koneen varsinainen sarjanumero, joka näkyy valmistajan järjestelmissä (alla olevassa esimerkissä 11705). CE-merking er festet på et synlig sted på Stark-produkter. Merkingen viser i tillegg til kontaktopplysninger til produksjonsstedet også maskintypen, produksjonsnummeret og vekten. De første fire sifrene i produksjonsnummeret viser fremstillingsmåneden og året (fremstillingsmåned først). De siste fem sifrene i produksjonsnummeret viser maskinens egentlige serienummer fra produsentens systemer (i eksemplet nedenfor 11705) Stark producter är fäst med CE-platta. Platta är ansluten till maskinen på en framträdande plats. Plattan är märkt med fabriker kontaktinformation, maskintyp, serienummer och vikt. De Förstä fyra serienummer numren är maskinen tillverkningsdatum (förstä månaden). Den sista fem nummer är spårningsnummer (11705, se exempel bild). Picture. Identification plate

11 Kaskenviertäjäntie 2, Lapinlahti, FINLAND tel +358 (0) , fax +358 (0)
