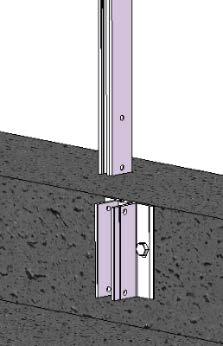

1 Kiinteä turvakaidejärjestelmä standardit EN :2016 ja NTC2008D.M. Huomioitavaa... 2 Turvaohje... 2 Asennusohje... 2 Vastuuvapauslauseke... 2 Huolto- ja ylläpito-ohje... 2 Muuta... 2 Komponentit... 2 Asennus Vastapainoilla... 3 Seinäasennus... 3 Lattiakiinnikeasennus... 4 Kaidekiinnikeasennus (kaikki mallit)... 4 Asennus AluFix Solid ja Alupro Julkisivuratkaisut

2 Huomioitavaa AluFix Solid turvakaidejärjestelmä on testattu ja hyväksytty standardin EN ISO :2016 mukaisesti. AluFix Solid turvakaidejärjestelmään ei saa tehdä mitään muutoksia. Käytä ainoastaan AluFix Solid alkuperäisiä osia. Tarkista katto- ja alusrakenteen kantavuus ennen kuin asennat AluFix Solid turvakaidejärjestelmän. Jos katto- tai alusrakenteen kantavuus ei ole tiedossa, tarkista se rakennusinsinööriltä. Turvaohje AluFix Solid turvakaidejärjestelmän saa asentaa ja käyttöönottaa ainoastaan koulutettu henkilö, joka on tutustunut tähän käyttö- ja asennusohjeeseen sekä tuntee alueen/rakennuskohteen turvaohjeet. Henkilöllä ei saa olla terveysongelmia, kuten sydän- tai verenpainetautia tai sellaista lääkitystä, joka voisi vaarantaa henkilön turvallisuuden korkealla työskennellessä. AluFix Solid on tarkoitettu yksinomaan henkilöputoamissuojaksi työskennellessä putoamisriskialueilla. Turvakaidejärjestelmä voidaan asentaa alustan kantavuuden huomioiden katon kaltevuuden ollessa max. 10. Asennus- ja kiinnitysalueen on oltava puhdas irtonaisesta tavarasta, kasvillisuudesta sekä liukastavista aineista. AluFix Solid turvakaidejärjestelmän väärinkäyttö, kuten ylimääräisen kuorman tai rakennusmateriaalin kiinnittäminen tai sen avulla rakennusmateriaalin alas pudottaminen ei ole sallittua. AluFix Solid kaidejärjestelmä pitää varustaa ukkosenjohdattimella sähköalan säädösten mukaisesti. Turvakaidejärjestelmää ei saa käyttää lumiesteenä. Kaltevilla alustoilla ja katoilla lumen kasaantuminen AluFix Solid kaidejärjestelmään on estettävä siihen tarkoitukseen tarkoitetulla lumiesteellä. AluFix Solid turvakaidejärjestelmää ei saa käyttää ilman räystästä olevilla lumisilla ja jäisillä katoilla. Jos tuulen voimakkuus ylittää 10 m/s, AluFix Solid kaidejärjestelmää ei saa käyttää. AluFix Solid asennuspaikka on max. 40 m korkeudella ympäröivästä alueesta. Ota yhteyttä AluFix Solid valmistajaan turvakaidejärjestelmän asennukseen ja/tai sen käyttöön liittyvissä kysymyksissä. Asennusohje AluFix Solid asennuksen aikana on otettava huomioon voimassa olevat kansalliset turvallisuussäännöt sekä yleiset työntekoa ohjaavat turvaohjeistukset. Asentajien on käytettävä henkilökohtaisia suojavarusteita kulloisenkin asennuskohteen ohjeistuksen mukaisesti. Asentajien on huolehdittava siitä, ettei asennuksen aikana pääse tippumaan turvakaidejärjestelmän osia tai työkaluja asennusalueen alapuolelle. Asentajien tulee varmistaa, että asennusalusta ja rakennus soveltuvat AluFix Solid asennukseen ja käyttöön. Asennusalusta pitää puhdistaa huolellisesti liasta ennen AluFix Solid asennusta. AluFix Solid asennuksessa tulee käyttää vain valmistajan toimittamia ruuveja ja liittimiä sekä noudattaa valmistajan asennus- ja käyttöohjeita. Kaikki kaidejärjestelmän liitokset pitää asentaa ja tarkistaa huolellisesti valmistajan ohjeiden mukaisesti. Asennuskohteen ympäröivä räystäs on oltava vähintään 150 mm korkea. Jos räystästä ei ole tai sen korkeus on alle 150 mm, on asennettava turvakaidejärjestelmän jalkalista. Ilman räystästä olevissa asennuspaikoissa on huolehdittava liukastumisesteen asentamisesta turvakaidejalkojen alle. Sorapäällysteisillä katoilla tehtävässä AluFix Solid turvakaideasennuksessa on sora poistettava asennettavan turvakaidejärjestelmän alta. Soran poiston aikana on huolehdittava asentajien turvallisuudesta. Turvakaidejärjestelmän asennuksen jälkeen soran voi asettaa takaisin katolle. Kun AluFix Solid asennetaan ja puretaan useasti, on osien kunto ja eheys tarkistettava asennus- ja käyttöohjeen mukaisesti. Vastuuvapauslauseke AluFix Solid turvakaidejärjestelmä on tarkoitettu ammattilaisten tekemiin huoltotoimenpiteisiin ei-julkisten rakennusten tasakatoilla. Katon kaltevuuden ollessa max. 10. Kiinteästi asennettua AluFix Solid turvakaidejärjestelmää voidaan käyttää tarvittaessa myös kaltevammilla katoilla. Tarkista valmistajalta tällöin käyttöalueen maksimikaltevuus. Pääsy tasakattoalueelle on sallittu ainoastaan ammattilaisille. AluFix Solid turvakaidejärjestelmää asennettaessa ja sitä käytettäessä on huomioitava kansalliset lait ja säädökset sekä huomioitava alaa koskevat omat turvallisuussäädökset ja -säännöt. Työskenneltäessä AluFix Solid turvakaidejärjestelmäalueella, on käytettävä paikallisen turvasääntöjen mukaisesti omia, henkilökohtaisia suojavarusteita AluFix Solid turvakaidejärjestelmään ei saa kiinnittää omia turvavarusteita. Turvakaidejärjestelmä ja sen osien kunto on tarkistettava joka kerta ennen turvakaidejärjestelmän käyttöönottoa: mahdollisten puuttuvien, irtonaisten, rikkinäisten tai vääntyneiden osien osalta. AluFix Solid turvakaidejärjestelmän päälle ei saa nousta eikä sitä vasten saa laittaa tikkaita. Huolto- ja ylläpito-ohje Alumiinista valmistettu AluFix Solid turvakaidejärjestelmä on normaalissa käytössä huoltovapaa ja säänkestävä. Suosittelemme tarpeen mukaan ammattilaisen silmämääräistä tarkistusta AluFix Solid alumiiniturvakaidejärjestelmän kunnon selvittämiseksi, kuitenkin vähintään 12 kuukauden välein. Tarkistus on tärkeää tehdä, koska vain turvakaidejärjestelmän moitteeton kunto ja toimivuus takaa käyttäjän turvallisuuden. Tarkastuksen suorittamisesta vastaa kiinteistöstä vastaava henkilö. Turvakaidejärjestelmä on tarvittaessa puhdistettava harjalla ja lämpimällä vedellä. AluFix Solid turvakaidejärjestelmä ei saa päästä kosketuksiin hapon, bitumin, kloridin, maalin tai muiden syövyttävien kemikaalien tai voimakkaiden puhdistusaineiden kanssa. Jos AluFix Solid käytetään poikkeuksellisissa luonnon- tai käyttöolosuhteissa, joudutaan mahdollisesti käyttämään lisäsuojausta. Ota yhteyttä valmistajaan. Jos turvakaidetta tai jotain sen osaa päin on kaatunut henkilö tai jokin esine, on ammattitaitoisen henkilön tarkistettava turvakaide ja sen osat ja hänen on annettava hyväksyntänsä turvakaiteen käytöstä. Jos AluFix Solid turvakaidejärjestelmän turvaominaisuuksien epäillään heikentyneen esim. salamaniskun tai voimakkaan vääntymisen seurauksena, turvakaidejärjestelmää EI saa käyttää ennen kuin ammattihenkilö on sen tarkastanut. Ammattitaitoisen käyttäjän pitää ehdottomasti vaihtaa rikkinäiset, vääntyneet osat uusiin alkuperäisiin osiin. Muuta Mahdolliset muutokset tai lisäykset voidaan tehdä ainoastaan valmistajan kirjallisella luvalla. Kaikki korjaukset voidaan tehdä vain valmistajan luvalla. Jos turvakaidejärjestelmä jälleenmyydään toiseen maahan, on jälleenmyyjän huolehdittava turvakaidejärjestelmän käyttöohjeen, huolto-, korjaus- ja ylläpito-ohjeen sekä määräaikaistarkastusohjeen kieliversioiden käännätyksistä. Komponentit Pylväsprofiili Kaidekiinnikkeet yläosa alaosa Kaideputki (m) Kaideliitin suora Kaideliitin sarana Kaidepääty Päätytulppa pieni Sarana iso Sarana pieni

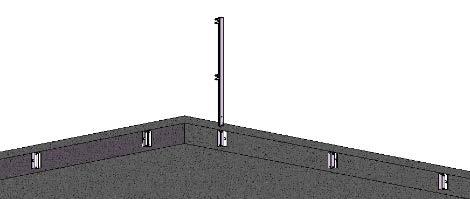

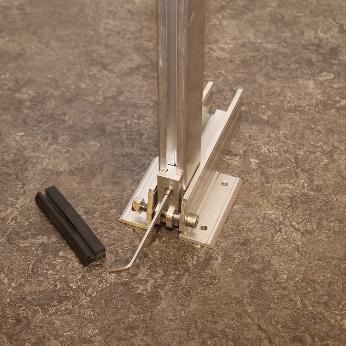

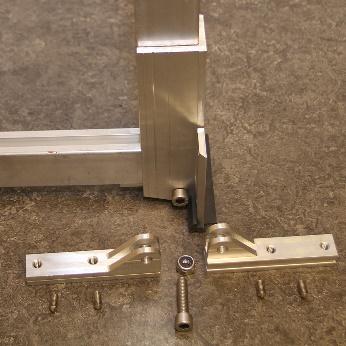

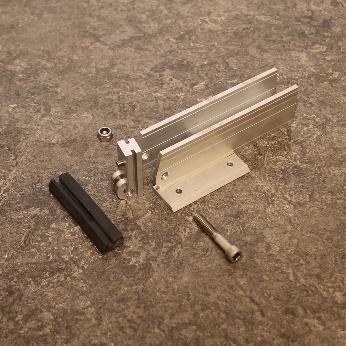

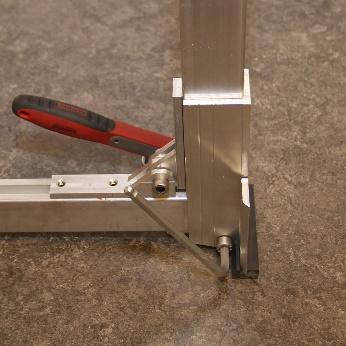

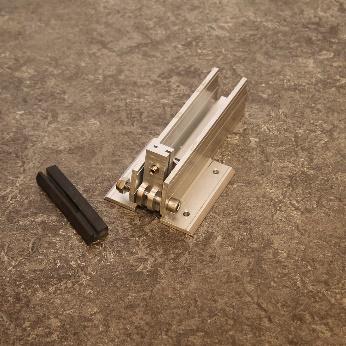

3 Kitkakumi Vastapaino Potkulauta Tukiprofiili (ACE sielu 21,5 x 10) AluClick Säleprofiili Tukijalkapaketti Asennus Vastapainoilla Lue ensin asennusohje, s. 2 ja varmista että kaikki ennakkovalmistelut on suoritettu 1. Aseta sarana ( ) ja konsolin ( ) reiät kohdakkain ja kiinnitä löyhästi (M10x55 mm). Kuva Aseta pylväsprofiili ( , 1350 mm) sarana-konsoliyhdistelmään kunnes se on kiinteästi takalevyssä ja kiristä pidätinruuvit. Kuva Aseta konsolin pohja ( ) kitkakumiin (nro ). Kuva Liuta pylväsprofiili ( , 1040 mm) konsoliin ylhäältäpäin. Kuva Liuta 2 saranaa ( ) pylvään uraan ylhäältäpäin sekä jalkaprofiiliin edestäpäin siten, että saranoiden reiät kohtaavat ja kiinnitä ruuveilla (M10x40 mm). Kuva Kohdista koko tukielementti 90 asteen kulmaan, tiukenna saranoiden pidätinruuvit. Tämän jälkeen voit myös tiukentaa kaikki M10 ruuvit. Kuva Aseta tukijalat asennuskuvan mukaisesti, kuitenkin max. 1,5 m päähän toisistaan. Kulmissa jalkojen väli max. 0,6 m 8. Liuta suunnikasmutteri uraan kunnes se on kiinteästi profiilin pohjassa, kiinnitä kierretanko (M8x250 mm) suunnikasmutteriin. 9. Aseta kierretankoon kaksi (2) vastapainoa ( ) päällekkäin ja kiinnitä nämä mukana olevilla aluslevyllä (prikalla) ja mutterilla. 10. Pidennä tukiprofiilit ( ACE Sielu 21,5x10) pylvään korkeuteen, lisää ne uloimpaan uraan ja kiinnitä mukana olevilla pidätinruuveilla. 11. Kaidekiinnikkeiden asennus, ks. s. 4. Lisäasennus, kun potkulauta tarvitaan: Aseta potkulaudat ulkopuolelta konsoliin ( ) ja kiinnitä itseporautuvilla ruuveilla. Potkulaudan voi kiinnittää vain konsoliin Seinäasennus Lue ensin asennusohje, s. 2 ja varmista että kaikki ennakkovalmistelut on suoritettu 1.Ota kiinnityskonsoli, pieni ( ) perusseinäasennukseen 2. Aseta kiinnityskonsolit asennuskuvan mukaisesti, kuitenkin max. 1,5 m päähän toisistaan. Kulmauksessa max. väli on 0,5 m. 3. Aseta kiinnityskonsolit suoraan linjaan ja kiinnitä ne kiinnitysalustaan sopivalla kiinnitysmateriaalilla (kiinnitysmateriaali ei sisälly toimitukseen). 4.Työnnä pylväsprofiili ( ) kiinnityskonsoliin. Sovita pylvään korkeus sopivaksi ja kiinnitä se mukana olevilla läpimenevillä pulteilla. Huomioi työmaan turvavaatimus pylvään korkeuden mitoituksessa ja pidennä tarvittaessa. 5.Asenna tukiprofiili ( Ace sielu 21, 5x10) pylväsprofiilien korkeuteen, aseta ne kuvan mukaisesti uloimpaan uraan ja kiinnitä ne mukana olevilla pidätinruuveilla. 6. Kaidekiinnikkeiden asennus, ks. s. 4. Lisäasennus mahdollinen Alupro Julkisivuratkaisujen kanssa. 3

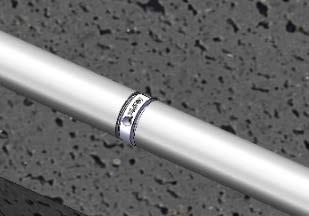

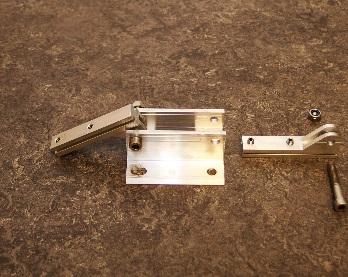

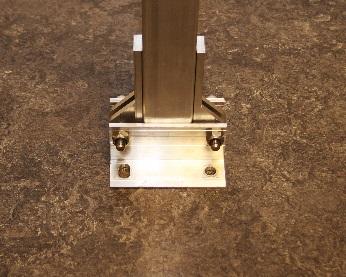

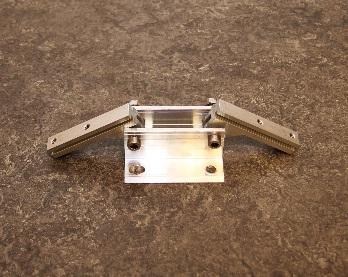

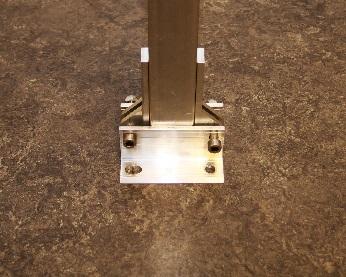

4 Lattiakiinnikeasennus Lue ensin AluFix Solid asennusohje sivulta 2. ja varmista että kaikki valmistelut on tehty kokonaan. 1. Lattiakiinnikeasennusta varten, ota kiinnityskonsoli ( ). 2. Aseta kiinnityskonsolit asennuspiirroksessa mukaan, kuitenkin max. 1.5 m päähän toisistaan. Kulmauksessa väli on max. 0,5 m 3. Aseta kiinnityskonsolit suoraan linjaan ja kiinnitä ne kiinnitysalustaan soveltuvalla kiinnitysmateriaalilla (ei sisälly toimitukseen). 4. Kiinnitä isot saranat ( ) kiinnityskonsoliin, mutta älä vielä tiukenna ruuveja. 5. Työnnä pylväsprofiili ( ) kiinnityskonsoliin ja saranoihin. Sovita pylvään korkeus sekä leveys sopivaksi, ja kiinnitä konsoli läpivienneistä mukana olevilla pidätinruuveilla saranoihin. Huomioi työmaan turvavaatimukset ja jos tarpeellista, aseta profiili turvavaatimuksen mukaan tarvittavalle pituudelle. 6.Asenna tukiprofiilit ( Ace sielu, 21, 5x10) pylväsprofiilien korkeuteen, aseta ne uloimpaan uraan, kiinnitä ne mukana olevilla pidätinruuveilla. 7. Kiinnitä kaidekiinnikkeet ohjeen mukaisesti, s. 4. Lisäasennus mahdollinen Alupro Julkisivuratkaisujen kanssa. Kaidekiinnikeasennus (kaikki mallit) 1. Liitä kaidekiinnikkeen ( ) alaosa (pidätinruuvi mukana) profiilin uraan, siten että kiinnikkeen ura on ylöspäin. Kaidekiinnikkeen alaosan yläreuna on 562 mm pylvään yläreunasta ja kiinnitä osat löyhästi pidätinruuveilla. 562 mm 2. Aseta kaideputki ( ) paikalleen, laita kaidekiinnikkeen yläosan ura alaspäin profiilin loveen ruuvilla, mutta älä vielä tiukenna sitä. 3.Toista kohdat 1. ja 2. kaidekiinnikkeen alaosan yläreunan (pidätinruuvilla) ja pylvään yläreunan väli on oltava 27 mm. Kun kaidekiinnike (ylä- ja alaosa) on kiinnitetty, aseta päätytulppa pylvääseen. 4.Liitä kaidekiinnikkeet kaideliittimellä ( ) tai vastaavasti saranoidulla kaideliittimellä ( ) kulmissa ja korkeuseroissa. 5.Säädä liitetyt kaidekiinnikkeet ja kiristä kaidekiinnikkeiden ruuvit. 6.Kun kaidekiinnikkeet on kiristetty, se suljetaan asettamalla päätytulppa ( ) pylväsprofiiliin. 4

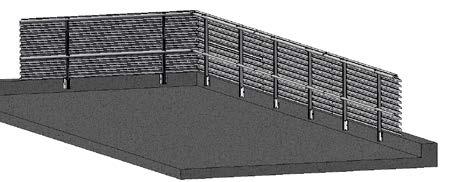

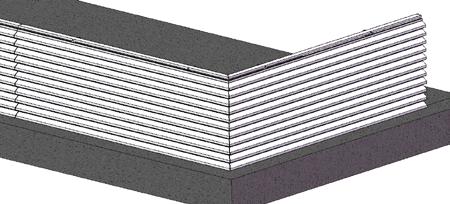

5 7.Voit säätää kaidekiinnikkeitä, siten että löysäät hiukan kaidekiinnikkeen ruuveja, korjaat profiilin asennon ja kiristät ruuvit uudelleen. Asennus AluFix Solid ja Alupro Julkisivuratkaisut AluFix Solid voidaan asentaa yhdessä Alupro Julkisivuratkaisujen kanssa. Alupro Julkisivuratkaisu on visuaalinen, ulkonäöllinen lisä asennuskohteeseen, eikä se siten ole turvatuote! Alupro Julkisivuratkaisut voidaan asentaa vain kiinteästi asennettuun AluFix Solidiin. Pylväiden väli on max. 1,5 m. 1. Ota pylvään päätytulppa ( ) pois. 2. Ota tukiprofiili ( ) pois. 3. Asenna ACE -koontaprofiili siihen etukäteen asennettujen AC-palojen kanssa profiilin uloimpaan uraan ja kiinnitä se mukana olevilla pidätinruuveilla. 4. Kun kaikki ACE -koontaprofiilit on asennettu, aloita AluClick -säleprofiilien asentaminen koontaprofiiliin. Asentaminen aloitetaan koontaprofiilin alaosasta. Aseta AluClick -säle ACpalan reunukseen ja käännä sälettä ylöspäin, kunnes se lukittuu. Huomioi, että AluClick -säleiden jatkoliitos on lineaarisesti kiinnitetty toisiinsa. 5. Kun kaikki AluClick säleet on asennettu, aseta peiteprofiili pylväisiin ja kiinnitä se mukana olevilla ruuveilla. 5
