JLI Asennus-, säätö- ja huolto-ohjeet
|
|
- Viljo Salminen
- 8 vuotta sitten
- Katselukertoja:
Transkriptio
1 JLI Asennus-, säätö- ja huolto-ohjeet
2 SIVU JEVEN Keittiöilmanvaihtolaitteet Sisällysluettelo Kiinnityskoukkujen asennus Kierretankojen kiinnityskohdat ja yhteenliittäminen Lasien asennus, Verholevyjen asennus 5 Valaisimen kytkentä ja vaihto 6 Rasvanerottimen asennus 7 Poistoilman säätö ja k-kerroin 8 Ilmavirran mittauskohta ja k-kerroin tarra, Puhdistus 9 Ota yhteyttä: jeven@jeven.fi 00 00
3 JEVEN Keittiöilmanvaihtolaitteet SIVU KIINNITYSKOUKKUJEN ASENNUS.... Kiinnityskoukku Pultti Kulmaprofiili Kierretanko (ei sis. toimitukseen) Kiinnityskoukut asennetaan kulmaprofiilien yläosaan. Pultti pujotetaan profiilin sisäreunassa olevasta reiästä ja kiristetään koukussa olevaan mutteriin kiinni. VAIHTOEHTOINENASENNUS (ESIM.KULMAUKSISSA).... Kiinnityskoukku Pultti Kulmaprofiili Kierretanko (ei sis. toimitukseen) Kiinnityskoukku voidaan asentaa myös profiilin alaosaan, jolloin reikä porataan kulmaprofiilin sisäseinään kuvan osoittamaan paikkaan. Tämä asennustapa on erittäin kätevä asennettaessa huuvaa nurkkaan tai kantavaa kattoa vasten. 5
4 SIVU JEVEN Keittiöilmanvaihtolaitteet KIERRETANKOJEN KIINNITYSKOHDAT JA MODUULIEN YHTEENLIITTÄMINEN L-0 B Kierretanko (ei sis. toimitukseen) Kiinnityskoukku Mutteri Kiinnityspultti Kulmaprofiili Kuusiokoloavain 6 L B 5 Huuva asennetaan kattoon kierretankojen avulla(esim. M8). Keittiön kattoon porataan asennusreiät kuvan osoittamiin kohtiin. Suositeltava huuvan alareunan asennuskorkeus lattiasta on mm. Moduulit kiinnitetään toisiinsa kulmaprofiilien ala- ja yläpäädyistä (ks. Kuva). Muoviset suojatulpat asennetaan kulmaprofiilien alapäätyihin.

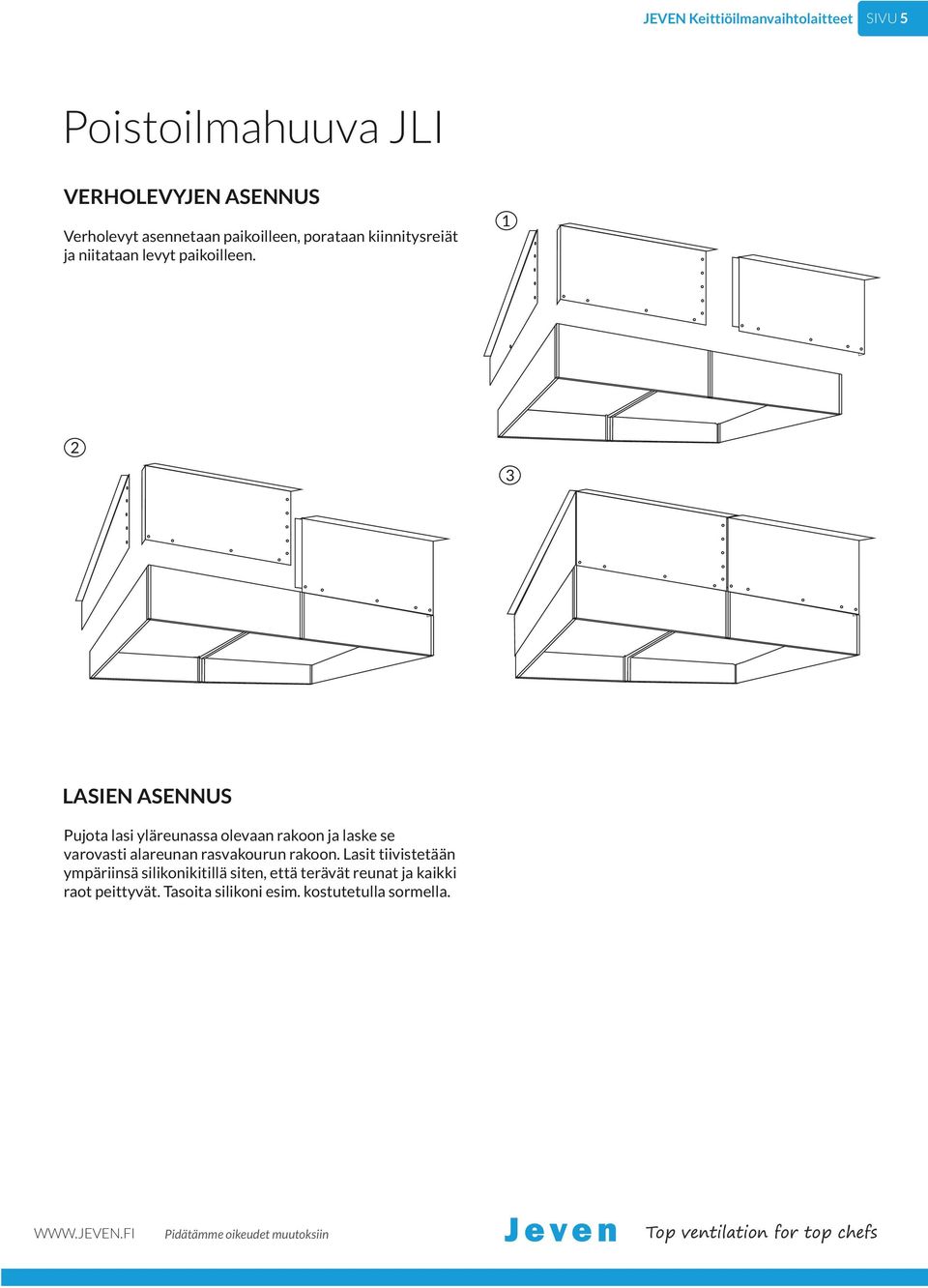

5 JEVEN Keittiöilmanvaihtolaitteet SIVU 5 VERHOLEVYJEN ASENNUS Verholevyt asennetaan paikoilleen, porataan kiinnitysreiät ja niitataan levyt paikoilleen. LASIEN ASENNUS Pujota lasi yläreunassa olevaan rakoon ja laske se varovasti alareunan rasvakourun rakoon. Lasit tiivistetään ympäriinsä silikonikitillä siten, että terävät reunat ja kaikki raot peittyvät. Tasoita silikoni esim. kostutetulla sormella.

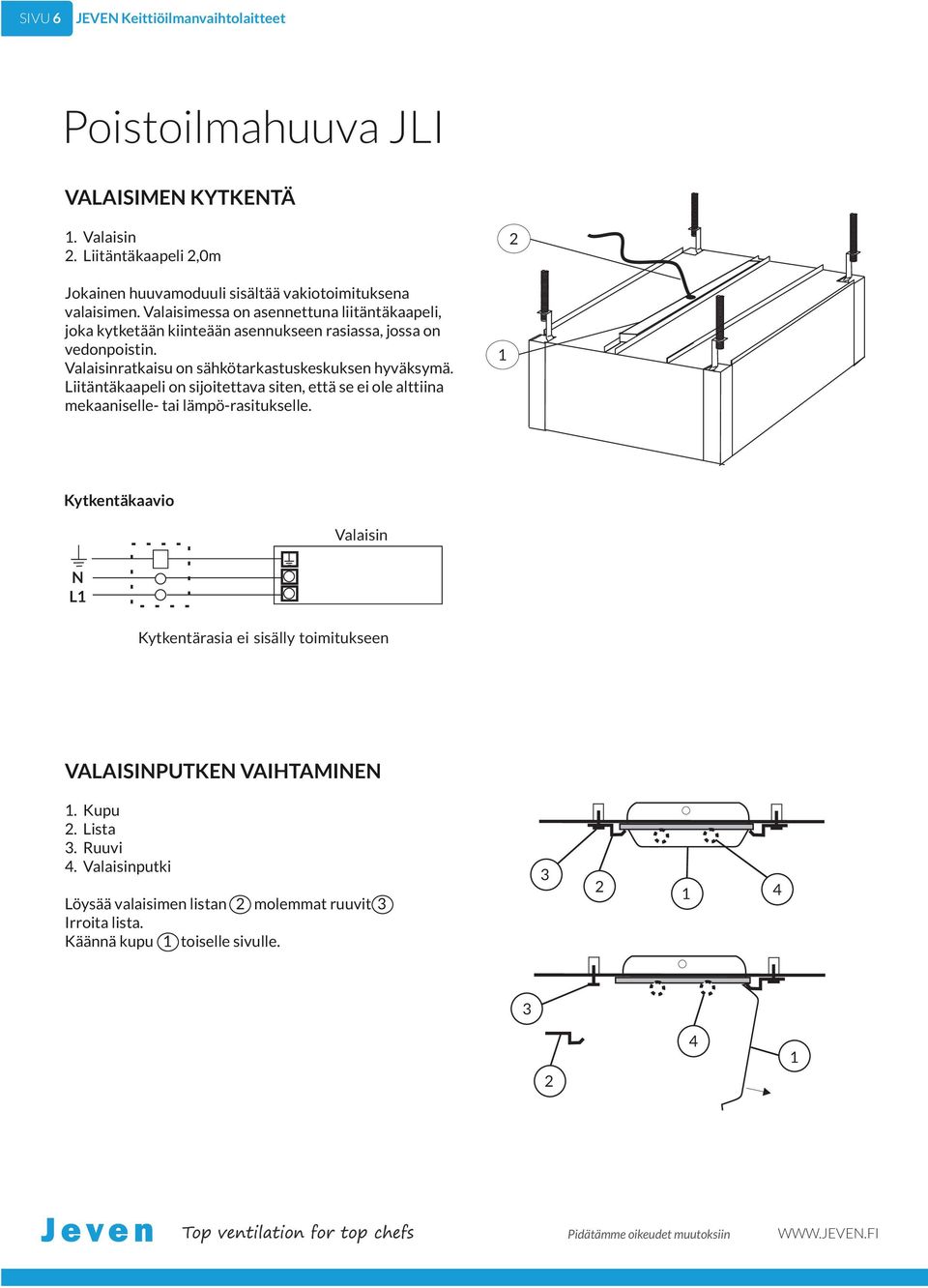

6 SIVU 6 JEVEN Keittiöilmanvaihtolaitteet VALAISIMEN KYTKENTÄ. Valaisin. Liitäntäkaapeli,0m Jokainen huuvamoduuli sisältää vakiotoimituksena valaisimen. Valaisimessa on asennettuna liitäntäkaapeli, joka kytketään kiinteään asennukseen rasiassa, jossa on vedonpoistin. Valaisinratkaisu on sähkötarkastuskeskuksen hyväksymä. Liitäntäkaapeli on sijoitettava siten, että se ei ole alttiina mekaaniselle- tai lämpö-rasitukselle. Kytkentäkaavio Valaisin N L Kytkentärasia ei sisälly toimitukseen VALAISINPUTKEN VAIHTAMINEN.... Kupu Lista Ruuvi Valaisinputki Löysää valaisimen listan molemmat ruuvit Irroita lista. Käännä kupu toiselle sivulle.

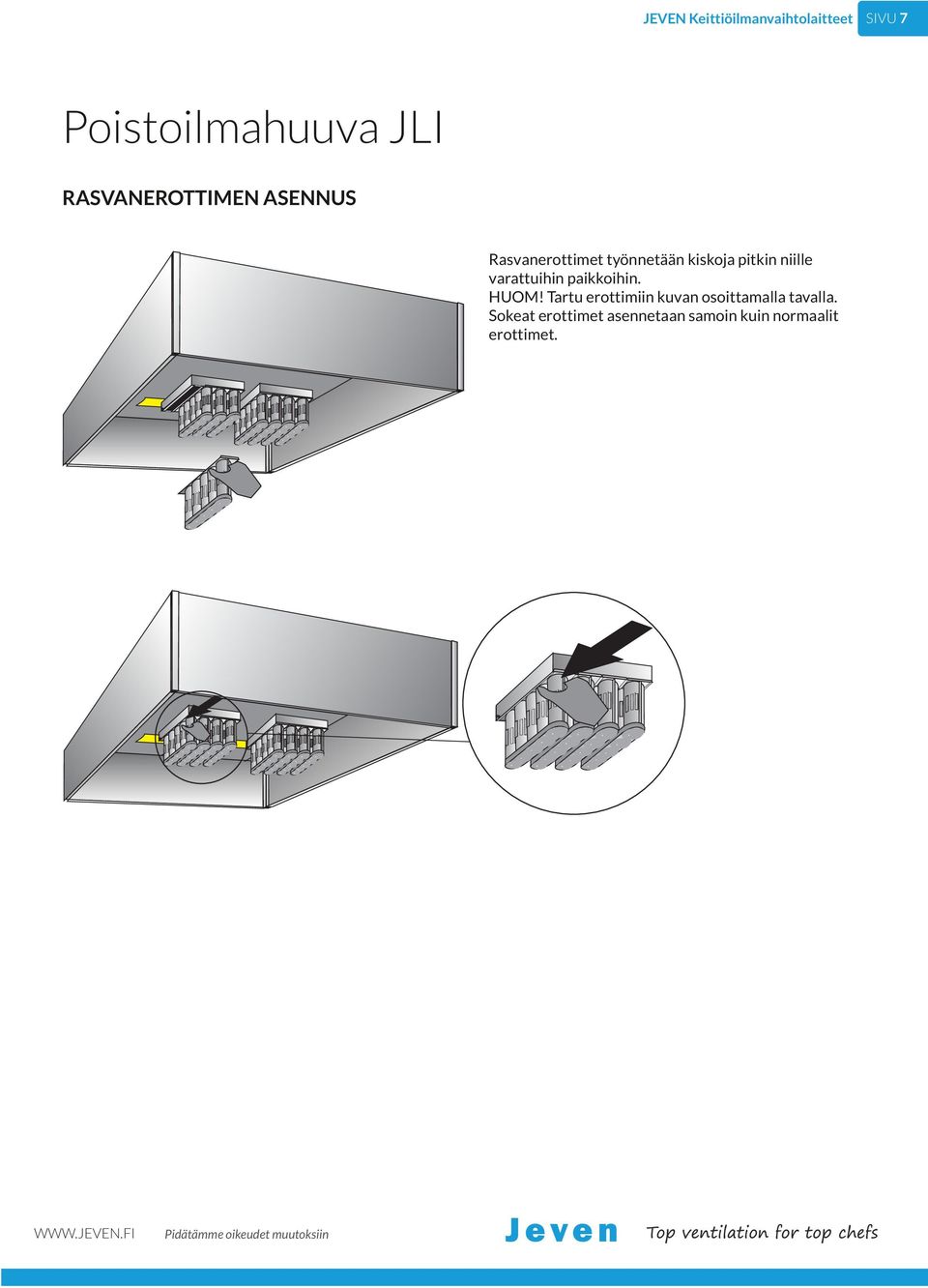

7 JEVEN Keittiöilmanvaihtolaitteet SIVU 7 RASVANEROTTIMEN ASENNUS Rasvanerottimet työnnetään kiskoja pitkin niille varattuihin paikkoihin. HUOM! Tartu erottimiin kuvan osoittamalla tavalla. Sokeat erottimet asennetaan samoin kuin normaalit erottimet.

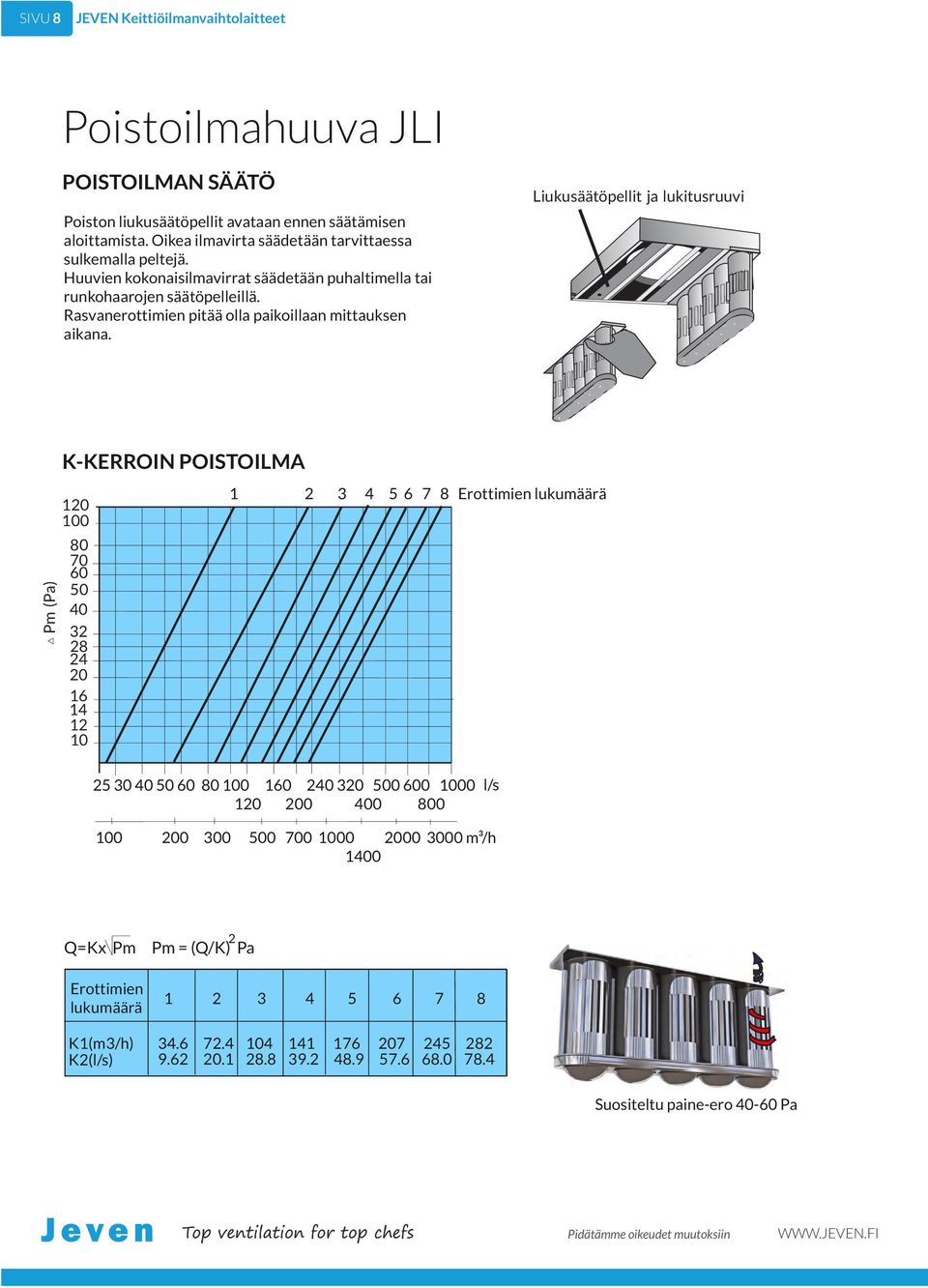

8 SIVU 8 JEVEN Keittiöilmanvaihtolaitteet POISTOILMAN SÄÄTÖ Liukusäätöpellit ja lukitusruuvi Poiston liukusäätöpellit avataan ennen säätämisen aloittamista. Oikea ilmavirta säädetään tarvittaessa sulkemalla peltejä. Huuvien kokonaisilmavirrat säädetään puhaltimella tai runkohaarojen säätöpelleillä. Rasvanerottimien pitää olla paikoillaan mittauksen aikana. K-KERROIN POISTOILMA Pm (Pa) Erottimien lukumäärä l/s m³/h 00 Q=Kx Pm Pm = (Q/K) Pa Erottimien lukumäärä K(m/h) K(l/s) Suositeltu paine-ero 0-60 Pa

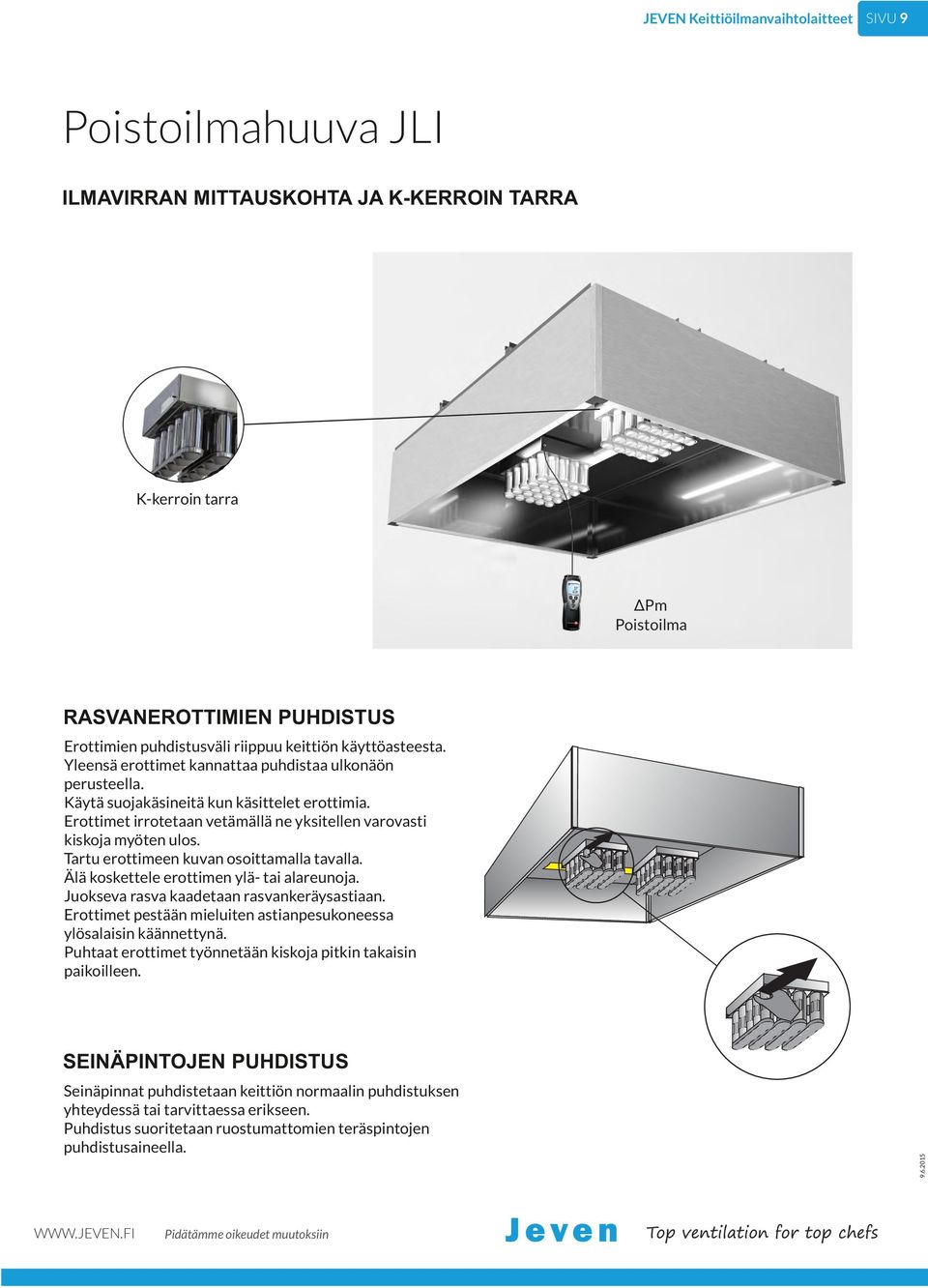

9 JEVEN Keittiöilmanvaihtolaitteet SIVU 9 ILMAVIRRAN MITTAUSKOHTA JA K-KERROIN TARRA K-kerroin tarra Pm Poistoilma RASVANEROTTIMIEN PUHDISTUS Erottimien puhdistusväli riippuu keittiön käyttöasteesta. Yleensä erottimet kannattaa puhdistaa ulkonäön perusteella. Käytä suojakäsineitä kun käsittelet erottimia. Erottimet irrotetaan vetämällä ne yksitellen varovasti kiskoja myöten ulos. Tartu erottimeen kuvan osoittamalla tavalla. Älä koskettele erottimen ylä- tai alareunoja. Juokseva rasva kaadetaan rasvankeräysastiaan. Erottimet pestään mieluiten astianpesukoneessa ylösalaisin käännettynä. Puhtaat erottimet työnnetään kiskoja pitkin takaisin paikoilleen. Seinäpinnat puhdistetaan keittiön normaalin puhdistuksen yhteydessä tai tarvittaessa erikseen. Puhdistus suoritetaan ruostumattomien teräspintojen puhdistusaineella SEINÄPINTOJEN PUHDISTUS
