TURVAKAIDEJÄRJESTELMÄ

Transkriptio

1 TURVAKAIDEJÄRJESTELMÄ KÄYTTÖOHJE 2018

2 Sisältö Sisältö... 0 Tuotekuvaus... 1 Sertifikaatti... 2 Turvaohjeet... 3 Tuotenumerot... 3 Komponentit... 4 Tukijalka koostuu seuraavista komponenteista... 5 Turvakaidejärjestelmän toiminta... 9 AluFix EVO turvakaidejärjestelmän käyttökohteet Asennuspaikka ilman räystästä Räystäällinen asennuspaikka Asennus ja käyttö Mitat Kuljetuskasetti Lisäosat Räystässilta Toiminto Asennus Puristinjalka Asennus Lattia-asennus Asennus Käyttöolosuhteet ja rajoitukset Ylläpito ja tarkistus Tuotetunniste Tarkistuslista... 26

3 Tuotekuvaus AluFix EVO on katoille tilapäisesti asennettava turvakaidejärjestelmä. Vastapainot varmistavat turvallisen työskentelyn katolla, katon kallistuskulma ollessa max. 10. Turvakaidejärjestelmää voi laajentaa käyttötarkoituksen mukaan räystässillalla, puristinjalalla ja tukijalalla lattia-asennuksessa. AluFix EVO turvakaidejärjestelmä noudattaa standardiluokituksen EN A vaatimuksia ja se on saanut saksalaisen tuoteturvallisuusmerkin GS (Geprüfte Sicherheit). Tuote koostuu tehdasvalmisteisista komponenteista, jotka asennetaan yhteneväisiksi kaide-elementeiksi. Itselukkiutuvat kiinnikemekanismit takaavat turvallisen lukituksen. Asennus tehdään ilman asennukseen tarvittavia erillisiä työkaluja. AluFix EVO turvakaidejärjestelmä (vastapainoilla) asennetaan katoille, joissa räystään korkeus on min. 150 mm, ilman potkulautaa. Potkulauta tarvitaan, jos räystästä ei ole tai räystään korkeus on alle 150 mm. AluFix EVO turvakaidejärjestelmä räystässillalla asennetaan katoille, joissa räystään korkeus min. 150 mm ja räystään leveys max. 730 mm. AluFix EVO turvakaidejärjestelmä puristinjalalla asennetaan räystääseen, kun sen vähimmäiskorkeus on 150 mm ja maksimileveys on 550 mm. AluFix potkulautaa ei tarvita asentaa. AluFix EVO turvakaidejärjestelmä tukipylväällä lattia-asennukseen asennetaan ilman räystästä oleville katoille. Tämä vaatii AluFix potkulaudan. Tukipylväiden asentaminen alustaan käyttämällä alustan mukaan käytettäviä kiinnitysmateriaaleja. AluFix EVO turvakaidejärjestelmän kulmakiinnitykset ovat joustavasti muunneltavissa työskentelytilan käyttötarpeen mukaisesti. Turvakaidejärjestelmän alumiininen, vaihtoehtoisesti teräksinen, kuljetuskasetti on pinottavissa ja se takaa siten helpon ja turvallisen kuljetuksen sekä varastoinnin. Kuljetuskasettiin on valittavissa kaide-elementtejä pituudeltaan 50,4 m asti. Asennuksessa tarvittavat osat ovat kuljetuskasetissa. Turvakaidejärjestelmän laajennuselementit on kuljetettava erikseen, suosittelemme käyttämään kuljetuslaatikkoa. 1

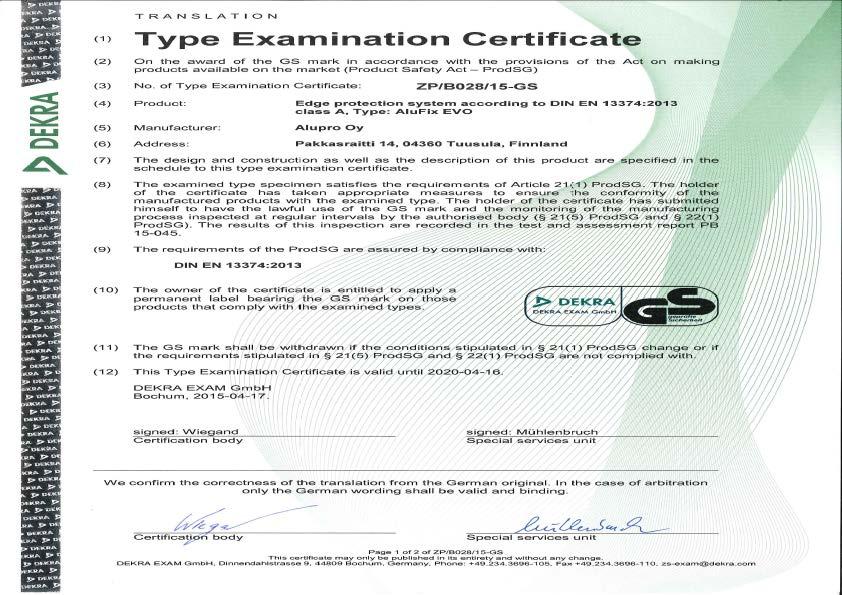

4 Sertifikaatti 2

5 Turvaohjeet Huolellisuus ja siisteys Katolla työskentely vaatii erityistä huolellisuutta. Kulkuväylät on pidettävät aina vapaana. Työskentelyalueen yleinen siisteys on tärkeää, tällä ehkäistään työkalujen ja varusteiden putoaminen katolta. Henkilökohtainen turvavaruste Henkilökohtaisia turvavarusteita on käytettävä aina asennuksen ja purkamisen aikana, kuin myös osittaisen purkamisen aikana. Tarkista aina turvavarusteiden kunto ennen asennuksen tai purkamisen aloitusta. Huomioitavaa Käytä ainoastaan hyväksyttyjä turvavarusteita. Käytä vain katolla tapahtuvaan työskentelyyn sopivia työkaluja. Turvakaidejärjestelmän käytöstä on tehtävä suunnitelma käyttökohteen mukaisesti. Suosittelemme piirrossuunnitelman tekoa tarvittavasta asennuskohteesta. Tuotenumerot 3

6 AluFix EVO kuljetuskasetti varusteineen, kun asennus ilman räystästä. Tuotenumero Kuvaus Määrä Kg AluFix EVO 36,4 m kuljetuskasetti, varusteet / Tavarasäkki 0,3 kg 1 0, Tukijalka 7 kg Turvakaide 2,8 m teleskooppivarrella 10 kg Kaiteen puristusliitin 0,6 kg 24 14, Kaiteen kulmaliitin 1 kg Potkulauta 4,1 kg 13 53, Potkukulmalevy 0,7 kg 1 0, Vastapaino 22,5 kg Kuljetuskasetti (alumiini 67 kg; galvanoitu teräs kg) 1 67 / 165 AluFix EVO kuljetuskasetti varusteineen, kun räystäs > 150 mm Tuotenumero Kuvaus Määrä Kg AluFix EVO 50,4 m kuljetuskasetti, varusteet / Tavarasäkki 0,3 kg 1 0, Tukijalka 7 kg Turvakaide 2,8 m Classic 9 kg Kaiteen puristusliitin 0,6 kg 34 20, Kaiteen kulmaliitin 1 kg Vastapaino 22,5 kg Kuljetuskasetti (alumiini 67 kg; galvanoitu teräs kg) 1 67 / 165 Komponentit 4

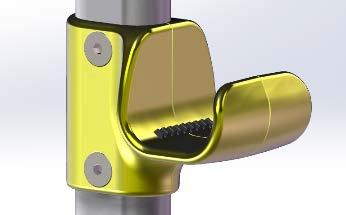

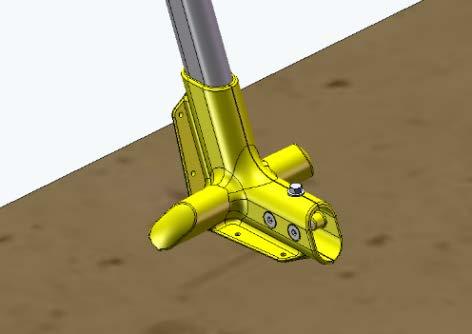

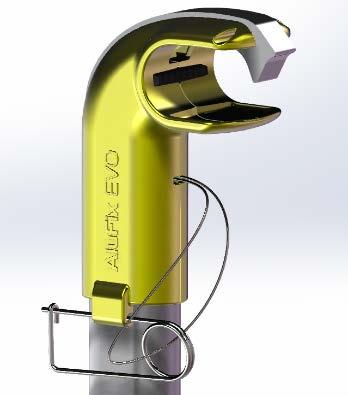

7 Tukijalka Tukijalka on perusta, johon turvakaiteet ja vastapainot asennetaan. Tukijalka koostuu seuraavista komponenteista Lukitussalpa Kiinteä tukijalan lukitussalpa, johon kaide-elementin yläkaide lukittuu. Lisävarusteeksi voidaan lukitussalpaan asentaa sokka Alapidike Tukijalan alapidike, jolle kaideelementin alakaide asetetaan Kulmapala Kulmapala tukee asennusta ja varmistaa vakaan alustan. Liukueste Kuminen liukueste estää tukijalan liukumisen katon pinnalla. Vastapainoalusta Vastapaino asetetaan alustalle. 5

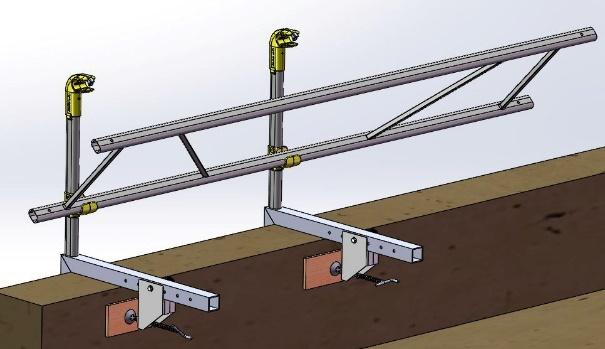

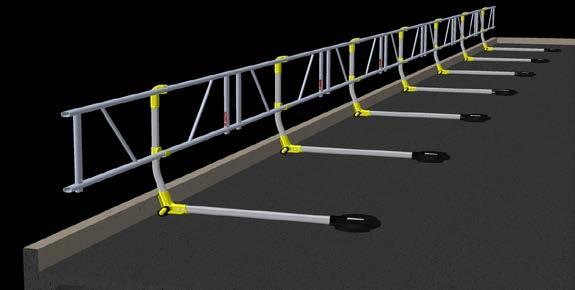

8 Räystässilta Hitsattu alumiininen rakenne kaide-elementin asennukseen räystään ulkopuolelle. Leveys on säädettävissä räystässillan leveyden huomioiden max. 730 mm asti Puristinjalka Puristinjalka kiinnitetään suoraan räystääseen ja se on muunneltavissa räystään leveyden mukaan 550 mm asti Tukipylväs lattia-asennukseen Tukipylväs lattia-asennukseen on perusta, kun kaide-elementtejä potkulaudalla varustettuna asennettaan alustaan. 6

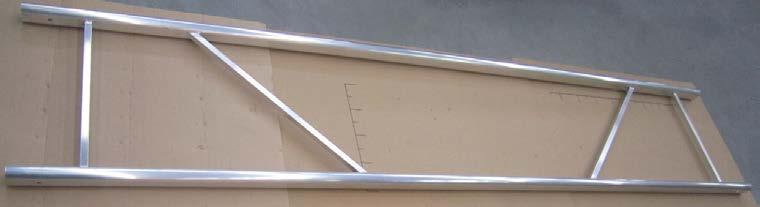

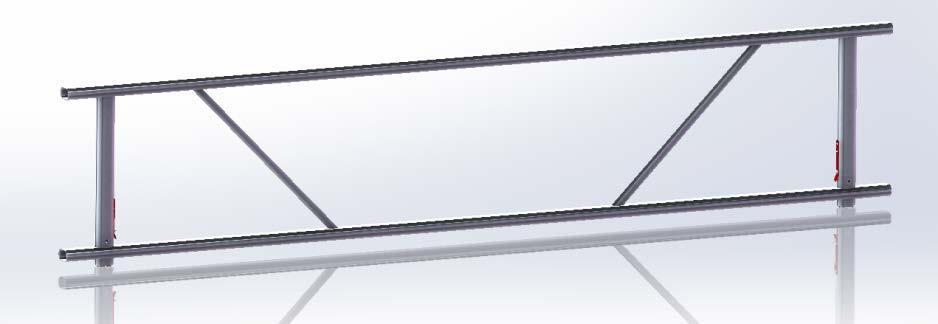

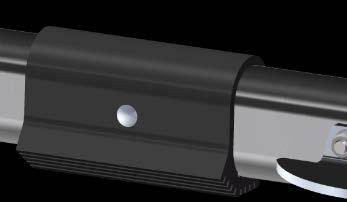

9 Turvakaide Hitsattu alumiinikaide teleskooppivarrella potkulaudan asennukseen. Teleskooppivarsi Esiasennettu teleskooppivarsi, potkulaudan asennukseen. Jousilukko Jousilukko teleskooppivarren kiinnitykseen Turvakaide Classic Hitsattu alumiinikaide ilman teleskooppivartta Kaiteen puristusliitin 7

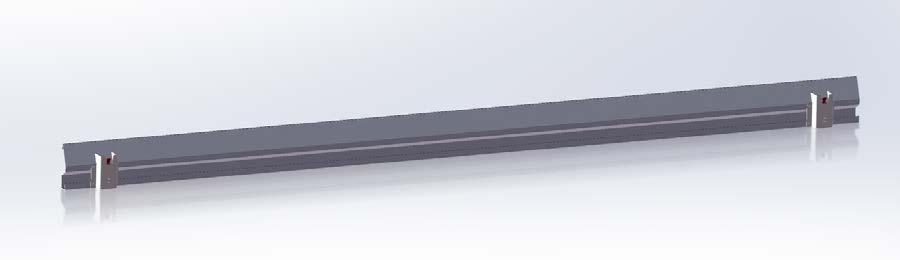

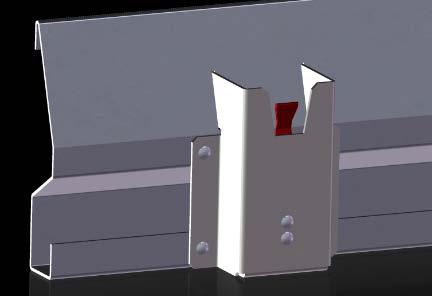

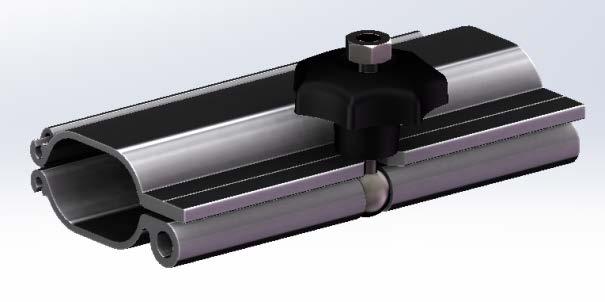

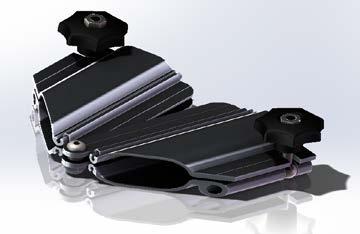

10 Kaiteen puristusliitin liittää turvakaiteet horisontaalisesti toisiinsa, varmistaen siten kaide-elementtien vakauden Kaiteen kulmaliitin Kaiteen kulmaliitin säädettävissä oleva kulma Potkulauta (Valinnainen) Potkulauta estää irtonaisten tavaroiden liukumisen ja putoamisen katolta. Huom! Potkulauta pitää asentaa katolle, jossa ei ole räystästä tai jos räystään korkeus on vähemmän kuin 150 mm (EN A). Potkulautahahlo Hahlo sovittaa teleskooppivarren ja potkulaudan asennuksessa toisiinsa. 8

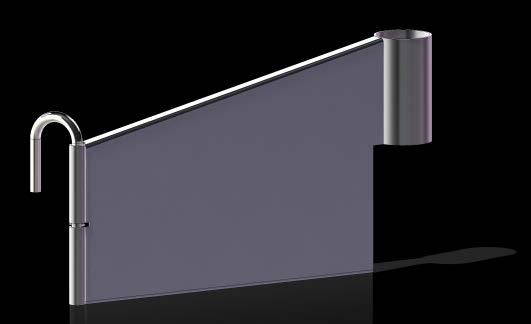

11 Potkulautakulmalevy Potkulautakulmalevy asennetaan potkulaudan kulmaliitoksiin Vastapaino Raudasta valmistettu kantokahvallinen vastapaino, joka takaa turvallisen ja vakaan turvakaidejärjestelmän. Vastapaino painaa 22,5 kg / Kuljetuskasetti Kuljetuskasetissa on kaikki tarvittavat osat turvakaidejärjestelmän asennukseen. Pinottava kuljetuskasetti on valmistettu alumiinista (510108) tai galvanoidusta teräksestä (510109) ja on siten kestävä ja turvallinen kuljetukseen ja varastointiin. Tukijalat on ensin purettava kuljetuskasetista, jotta muut osat voidaan purkaa tämän jälkeen. Turvakaidejärjestelmän toiminta 9

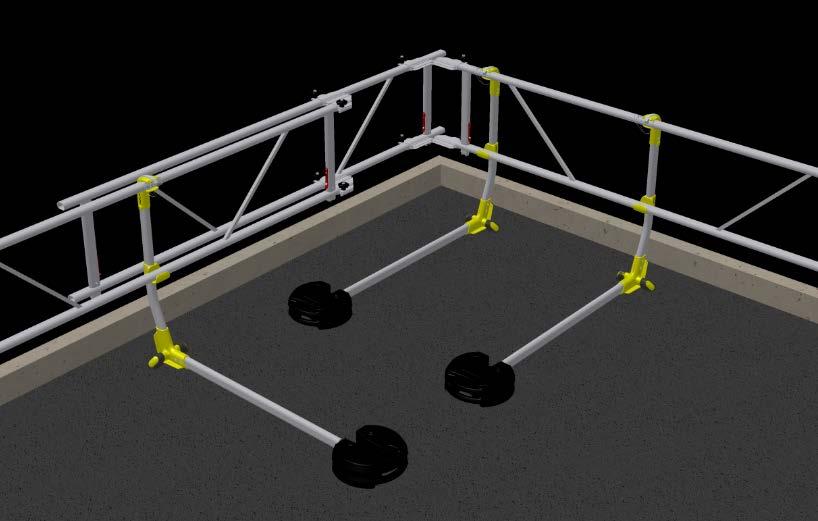

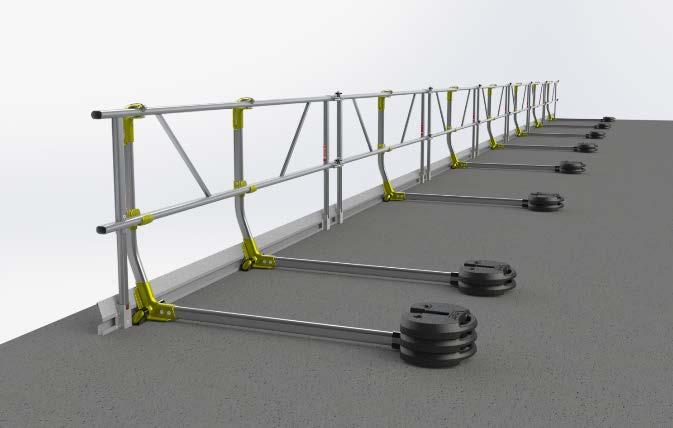

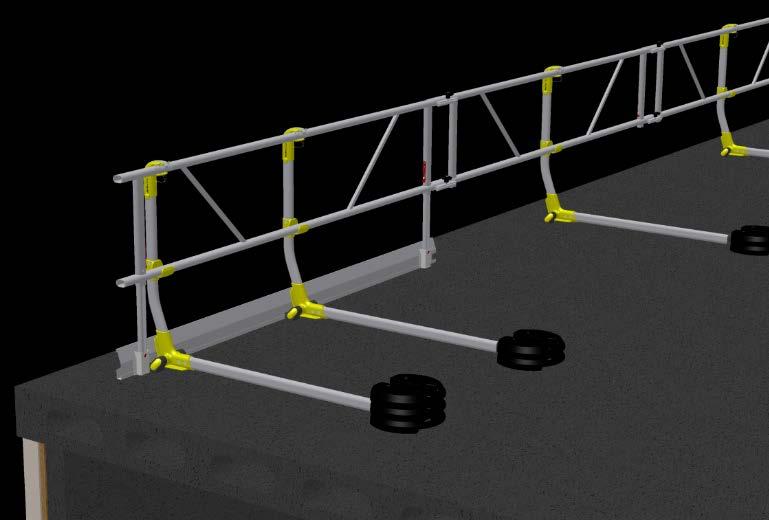

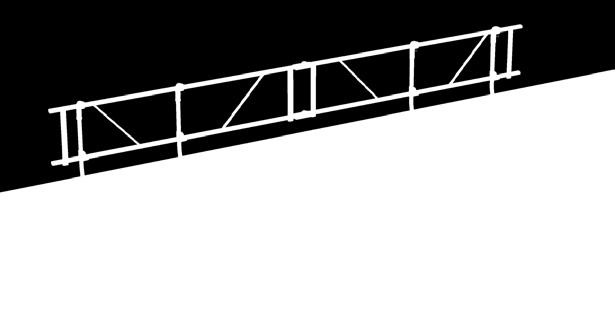

12 AluFix EVO turvakaidejärjestelmä on katoille tilapäisesti asennettava turvatuote. Turvakaidejärjestelmä on varustettu vastapainoilla. Työskentely katoilla on siten turvallista. Kaidejärjestelmää voi käyttää räystäättömillä katoilla 10 kallistumaan asti. Turvakaidejärjestelmä koostuu komponenteista, jotka asennetaan turvakaiteiksi. Turvakaiteen ja tukijalan liitoskohdissa on itselukkiutuvat kiinnikkeet, mikä mahdollistaa asennuksen ilman työkaluja. Turvakaidejärjestelmä on tarkoitettu asennettavaksi pinnoille, kuten: betoni, puu, asfaltti jne. kallistuman ollessa 0 ja 10 välillä. AluFix EVO turvakaidejärjestelmä noudattaa standardiluokituksen EN A vaatimuksia ja se on saanut saksalaisen tuoteturvallisuusmerkin GS (Geprüfte Sicherheit). Turvakaidejärjestelmä koostuu tukijaloista ja turvakaiteista. Vastapainot takaavat turvakaidejärjestelmän vakauden. Vastapainot asetetaan tukijalan vastapainoalustalle, 2 3 kappaleen seteissä. Yksittäinen vastapaino painaa 22,5 kg. Turvakaiteissa on teleskooppivarret (huom. ei Classic turvakaide-elementeissä), jotka mahdollistavat potkulaudan asennuksen nopeasti ja helposti. Jokaiseen 2,8 m pitkään kaide-elementtiin on tukijalka ja kaksi vastapainoa. Ilman räystästä olevan turvakaidejärjestelmän loppuun on asennettava tukijalka ja sille kolme vastapainoa. Räystäättömän asennuspaikan turvakaidejärjestelmä koostuu vähintään kahdesta kaide-elementistä ja neljästä tukijalasta. Jolloin kaksi tukijalkaa ja kaksi vastapainoa asennetaan pareiksi, ja kaidejärjestelmän alku- ja loppupäähän asennettaan kaksi tukijalkaa, joista viimeiseen tukijalkaan kolme vastapainoa ja edeltävään tukijalkaan kaksi vastapainoa. Ks. kuva s.10. Räystäällisessä asennuspaikassa turvakaidejärjestelmä koostuu vähintään kolmesta kaide-elementistä kahdella tukijalalla, jossa jokaiseen tukijalkaan asennetaan kaksi vastapainoa. Ks. kuva s. 11. AluFix EVO turvakaidejärjestelmän käyttökohteet Asennuspaikka ilman räystästä AluFix EVO voidaan asentaa potkulaudan kanssa tai ilman potkulautaa, asennuspaikasta riippuen. Turvakaidejärjestelmän pituus on kaide-elementtien määrä kerrottuna 2,8 m. Kattokulmissa voidaan säätää katon reunan pituuden mukaan optimaalisen tilankäytön kannalta. Kaide-elementtien vähimmäismäärä on kaksi. Kaidejärjestelmän alku- ja loppupäihin on asennettava kaksi tukijalkaa ja kumpaankin kaiteenpäähän kolme vastapainoa. Kaiteiden päihin sijoitetut vastapainot takaavat turvakaidejärjestelmän vakauden. Kaksi vastapainoa on riittävä muiden kaide-elementtien asennuksessa. 10

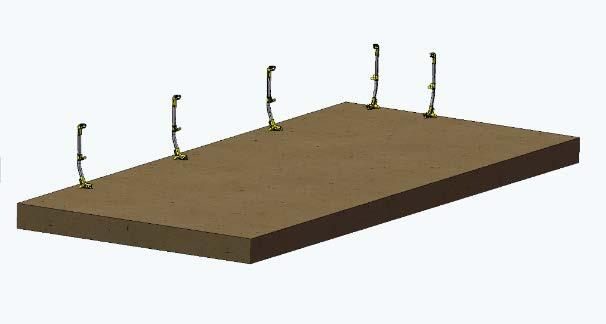

13 Vastapainojen ja tukijalkojen määrä on sama, kun käytetään potkulautaa. Räystäällinen asennuspaikka Turvakaiteiden vähimmäismäärä on kaksi. Tukijalat asetetaan keskitetysti 5 cm tarkkuudella kaide-elementin keskiosasta räystäällisessä asennuksessa, vastapainoja tarvitaan kaksi kappaletta tukijalkaa kohden. Räystäättömään asennuspaikkaan poiketen: olemassa olevaan räystääseen voi asentaa tukijalan joka toiseen kaide-elementtiin. Tämä pidentää työskentelyalueen tukijalkojen välissä 5,6 metriin. Asennus ja käyttö Huomioi turvaohjeet! Kuljetuskasetin purkaminen: 1. Pura kasetista ensin tukijalat. 2. Loput osat voit nyt ottaa kuljetuskasetista haluamassa järjestyksessä. Aseta tukijalat yhdellä vastapainolla, jottei tukijalat kaadu. 11

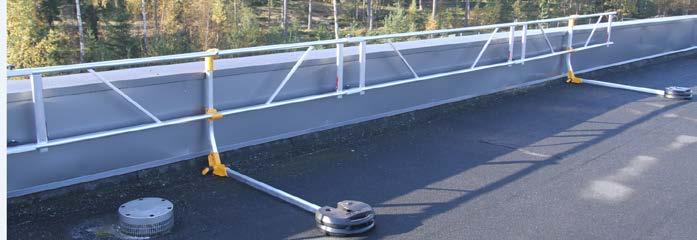

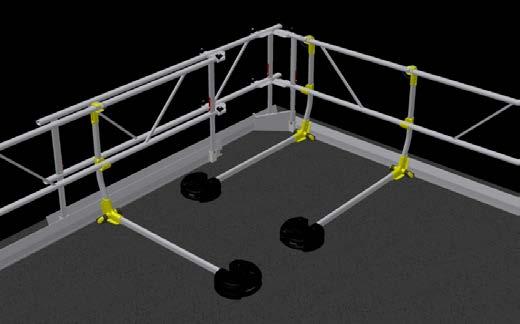

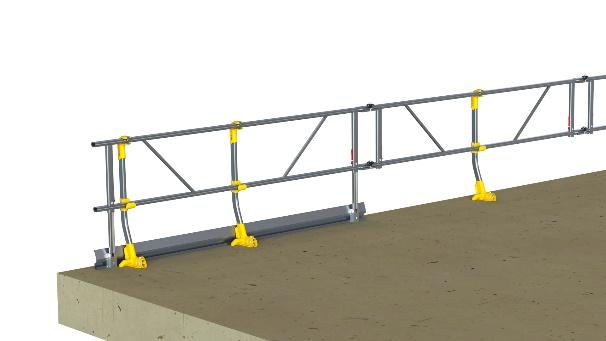

14 Turvakaiteen asennus 1) Aseta tukijalka räystästä vasten. Jos katolla ei ole räystästä, aseta tukijalka säännösten mukaisesti, mutta kuitenkin vähintään 30 cm katonreunasta. Aseta vastapaino vastapainoalustalle. 2) Aseta tukijalat asennuspaikalla 2,8 m välein (ilman räystästä) tai 5,6 m välein (räystäällä) ja laita jokaiseen tukijalkaan vastapaino. Huom! Suosittelemme asentamaan tukijalka - vastapainoparin samalla kertaa. Vastapainon samanaikainen asennus tukijalkaan takaa helpon ja turvallisen asennuksen. 3) Aseta kaide-elementin alaosa katon sisäreunan suuntaisesti 45 asteen kulmaan keskelle tukijalan alapidikkeeseen, kohota kaide-elementtiä ylöspäin ja lukitse se lukitussalpaan. Lukitussalpa avautuu ja sulkeutuu automaattisesti puristuksen voimasta. Varmista, että lukitussalpa on täysin sulkeutunut ja kaide-elementin yläosa on lukittunut tukijalkaan. 12

15 Tukijalkaan voi asennuttaa lisävarusteeksi sokan, joka työnnetään lukitussalvassa olevaan reikään. Sokka varmistaa kaiteen liukumattomuuden ja lukkiutumisen 4) Asenna loput kaide-elementit samalla tavalla. Huomaa, että kaikki elementit on asennettu horisontaalisesti, kattopinnan mahdollisesta epätasaisuudesta huolimatta. 5) Liitä kaide-elementit toisiinsa kaiteen puristusliittimillä. Avaa liittimen tähtinuppi ja laita aukinainen puristusliitin horisontaalisesti katon puolelta, siten että tähtinuppi osoittaa alaspäin. Varmista, että kaide-elementit ovat päällekkäin ja kiinnitä elementit kiinnikkeellä. Käännä puristusliittimen tähtinuppi ylöspäin ja kiristä. Kiristämällä tähtinuppia kaide-elementit kiinnittyvät toisiinsa ja varmistat näin turvallisen liitoksen. Jokaiseen kaide-elementtiliitokseen on kaksi puristusliitintä: ylä- ja alakaiteeseen. 13

16 6) Jos katossa ei ole räystästä tai sen korkeus on alle 150 mm, asenna potkulauta. Löysää jousilukot teleskooppivarsista ja anna varsien pidentyä. Aseta potkulauta katon reunan ja tukijalkojen väliin ja aseta pidennetyt teleskooppivarret potkulaudan hahloon. Varmista, että teleskooppivarret ovat kokonaan pidennetyt ja jousilukot ovat lukittu alempaan asentoon. 7) Jos kaide-elementit eivät täysin ulotu katon reuna-alueelle, lisää tarvittava pituus toisella kaideelementillä ja muodosta kaiteiden kulma kulmaliittimillä (liitäntä samoin kuin tavallisella puristusliittimellä). Liitäntä: aseta kaiteen kulmaliittimet (kaide-elementin ylä- ja alaosa) jo asennettuun kaide-elementtiin katon kulma-alueella ja kulma-alueen jatkeena olevaan kaide-elementtiin saadaksesi tarvittavan pituuden ja liitännän. Jos tarve, aseta potkulauta, kuten kohdassa 6. Käytä kulmaliitintä jatkaaksesi turvakaiteen asennusta katon toisella reunalla. Jos käytät potkulautaa, jatka potkulautaa katon kulma-alueella käyttäen potkulautakulmalevyä. Kulmaliitäntä ilman potkulautaa. 14

17 Räystäättömän asennuksen loppuun tarvitaan tukijalalle kolme vastapainoa. Turvakaidejärjestelmän purkaminen: tee ohjeiden päinvastaisessa järjestyksessä. Pakkaa kuljetuskasettiin ensin kaikki osat ja lopuksi tukijalat. Laita tukijalat kuljetuskasettiin ylösalaisin oikeassa järjestyksessä. Aseta tukijalat ensin kuljetuskasetin yläosatankoon ja viimeksi alaosatankoon. Mitat Kuljetuskasetti 15

18 Kaikki osat voidaan pakata kuljetuskasettiin halutussa järjestyksessä, mutta kuitenkin siten, että tukijalat pakataan viimeiseksi kasettiin. Kuljetuskasetti voidaan nostaa ylhäältä joko kasetissa olevien kantokoukkujen avulla tai alhaalta trukkia käyttäen. Kuljetuskasetit voidaan pinota päällekkäin. Kuljetuskasetin osat Osat Räystäällä 10 asti Ilman räystästä 10 asti 30 m 50 m 36 m teleskooppivarrella ja potkulaudalla Tukijalka Kaide-elementti 2,8 m teleskooppivarrella Kaide-elementti 2,8 m Classic Kaiteen puristusliitin Kaiteen kulmaliitin Potkulauta 2,8 m Potkulautakulmalevy Vastapaino (22,5 kg) Kuljetuskasetti (galvanisoitu teräs tai alumiini) Tavarasäkki Kuljetuskasetti potkulaudoilla 16

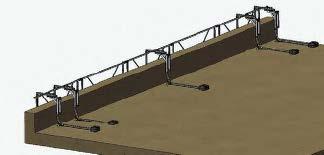

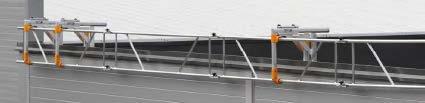

19 Lisäosat Räystässilta Toiminto AluFix räystässilta on AluFix EVO turvakaidejärjestelmän laajennus ja mahdollistaa siten käyttäjän turvallisen työskentelyn räystäsalueella. Laajennusta voidaan käyttää vain, kun katolla on räystäs (ks. räystäällinen asennuspaikka s. 11). Jos räystään korkeus on alle 150 mm, potkulauta pitää asentaa. AluFix räystässilta voidaan säätää portaattomasti aina 730 mm räystään leveyteen asti. Asennus (huom. saatavissa AluFix EVO Räystässilta, erillinen ohje kuvin) Toimi turvaohjeiden mukaisesti sekä huolehdi turvallisuudestasi. Suosittelemme asennukseen kahta (2) henkilöä. 1) Aseta 1. tukijalka 0,3 m aiotusta kaide-elementin alkupäästä. Aseta vastapaino vastapainoalustalle. 2) Aseta 2. tukijalka 1,4 m päähän aiotusta kaide-elementin alkupäästä. Aseta muut tukijalat max. 5,6 m päähän toisistaan, laita vastapainot. Aseta samalla tavoin kaide-elementin loppupäähän kaksi tukijalkaa kuten kaideelementin alkupäässä. Huom! Suosittelemme asentamaan tukijalka - vastapainoparin samalla kertaa. Vastapainon samanaikainen asennus tukijalkaan takaa helpon ja turvallisen asennuksen. 17

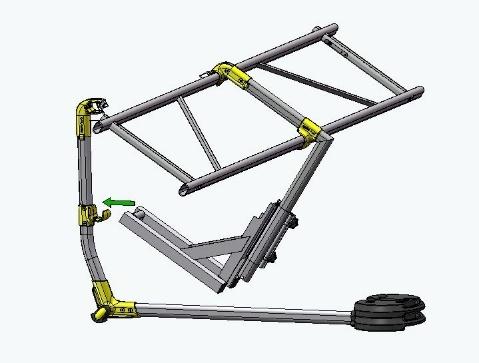

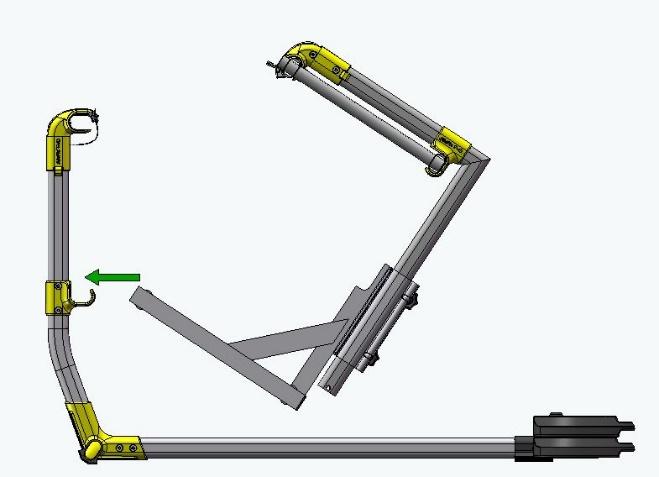

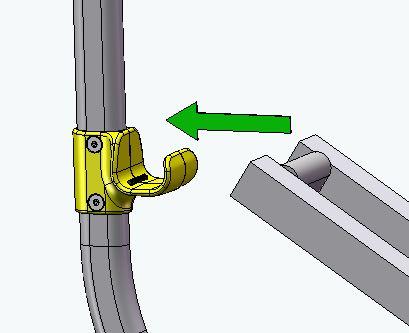

20 3) Aseta kaide-elementin alaosa katon sisäreunan suuntaisesti 45 asteen kulmaan keskelle tukijalan alapidikkeeseen, kohota kaide-elementtiä ylöspäin ja lukitse se lukitussalpaan. Lukitussalpa avautuu ja sulkeutuu automaattisesti puristuksen voimasta. Varmista, että lukitussalpa on täysin sulkeutunut ja kaide-elementin yläosa on lukittunut tukijalkaan. Tukijalkaan voi asennuttaa lisävarusteeksi sokan, joka työnnetään lukitussalvassa olevaan reikään. Sokka varmistaa kaiteen liukumattomuuden ja lukkiutumisen. 4) Asenna räystässillan alin osa tukijalan alapidikkeeseen, kallista räystässilta tukijalan lukitussalpaan. Lukitussalpa avautuu ja sulkeutuu automaattisesti puristuksen voimasta. Varmista, että lukitus on pitävä. Lisävaruste turvasokka, joka työnnetään lukitussalvassa olevaan reikään. Sokka varmistaa kaiteen liukumattomuuden ja sekä lukkiutumisen. 18

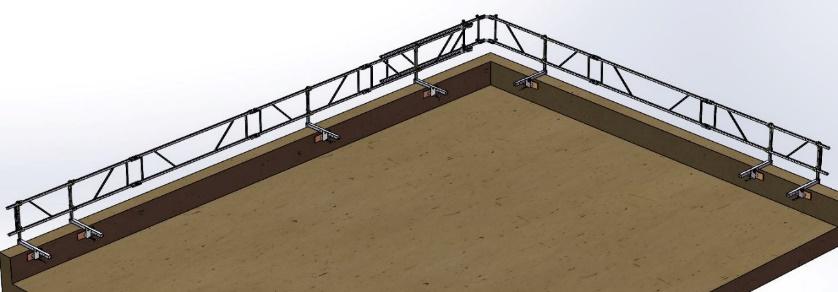

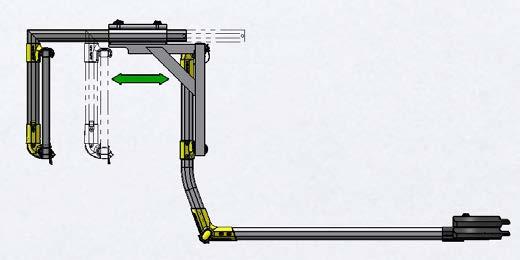

21 5) Säädä räystässilta räystään leveyden mukaan löysäämällä telineen kiinnityksen tähtinuppeja (ÄLÄ IRROITA). Työnnä telinettä eteen- ja taaksepäin säätääksesi tarvittavalle leveydelle. Tiukenna tähtinupit. 6) Asenna muut kaide-elementit samalla tavoin. Alustan mahdollisesta epätasaisuudesta huolimatta, kaide-elementtien on oltava linjassa. 7) Liitä kaide-elementit toisiinsa kaiteen puristusliittimillä. Avaa liittimen tähtinuppi ja laita aukinainen puristusliitin horisontaalisesti katon puolelta, siten että tähtinuppi osoittaa alaspäin. Varmista, että kaideelementit ovat päällekkäin ja kiinnitä elementit kiinnikkeellä. Käännä puristusliittimen tähtinuppi ylöspäin ja kiristä. Kiristämällä tähtinuppia kaideelementit kiinnittyvät toisiinsa ja varmistat näin turvallisen liitoksen. Jokaiseen kaide-elementtiliitokseen on kaksi puristusliitintä: ylä- ja alakaiteeseen. 8) Jos kaide-elementit eivät täysin ulotu katon reuna-alueelle, lisää tarvittava pituus toisella kaide-elementillä ja kiinnitä se kaiteen kulmaliittimillä katon kulmassa (liitäntä samoin kuin tavallisella puristusliittimellä). Liitäntä: aseta kaiteen kulmaliittimet (kaide-elementin ylä- ja alaosa) jo asennettuun kaide-elementtiin katon kulmaalueella ja kulma-alueen jatkeena olevaan kaide-elementtiin saadaksesi tarvittavan pituuden ja liitännän. 9) Kaide-elementin loppupäähän tarvitaan tukijalalle kolme vastapainoa. Turvakaidejärjestelmän purkaminen: tee ohjeiden päinvastaisessa järjestyksessä. Pakkaa kuljetuskasettiin ensin kaikki osat ja lopuksi tukijalat. Laita tukijalat kuljetuskasettiin ylösalaisin oikeassa järjestyksessä. Aseta tukijalat ensin kuljetuskasetin yläosatankoon ja viimeksi alaosatankoon. 19

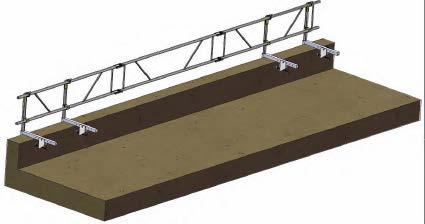

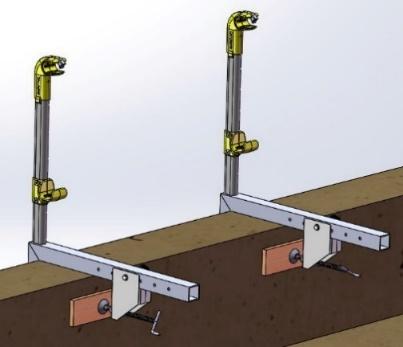

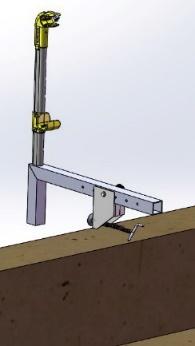

22 Puristinjalka AluFix EVO puristinjalka on lisätuote AluFix EVO turvakaidejärjestelmään, kallistuman ollessa max. 10 asti. Puristinjalalla varustettu turvakaide voidaan asentaa räystääseen, jonka korkeus on min. 150 mm. Tällöin ei tarvita asentaa AluFix potkulautaa. AluFix EVO turvakaidejärjestelmä noudattaa standardiluokituksen EN A vaatimuksia ja se on saanut saksalaisen tuoteturvallisuusmerkin GS (Geprüfte Sicherheit). Turvakaidejärjestelmä koostuu puristinjaloista sekä kaide-elementeistä, jotka kiinnitetään ruuveilla räystääseen. Kaiteen vähimmäisrakenne koostuu yhdestä (1) kaide-elementistä, kahdella (2) puristinjalasta kaiteiden alku- ja loppupäissä tai kolmesta (3) kaide-elementistä, kahdesta (2) puristinjalasta kaiteiden keskellä ja kahdesta (2) puristinjalasta kaiteiden alku- ja loppupäissä. 20

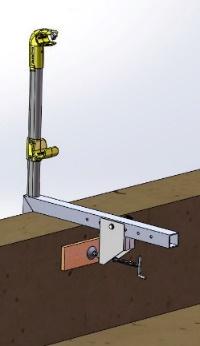

23 Asennus Huom. turvallisuussäännöt ja henkilökohtainen turvavaruste. 1)Aseta 1. puristinjalka 0,3 m ja 2. puristinjalka 1,4 m kaide-elementin alusta. Laita puristimen ja räystään väliin suoja tms. ettei puristin vahingoita alustaa. Tiukenna puristin räystääseen. 2) Asenna loput puristinjalat max. 5,6 m päähän toisistaan (jos mahdollista aina kaide-elementin keskelle) ja tiukenna ne. 3) Aseta kaide-elementin alaosa katon sisäreunan suuntaisesti 45 asteen kulmaan keskelle tukijalan alapidikkeeseen, kohota kaide-elementtiä ylöspäin ja lukitse se lukitussalpaan. Lukitussalpa avautuu ja sulkeutuu automaattisesti puristuksen voimasta. Varmista, että lukitussalpa on täysin sulkeutunut ja kaide-elementin yläosa on lukittunut tukijalkaan. Tukijalkaan voi asennuttaa lisävarusteeksi sokan, joka työnnetään lukitussalvassa olevaan reikään. Sokka varmistaa kaiteen liukumattomuuden ja lukkiutumisen 21

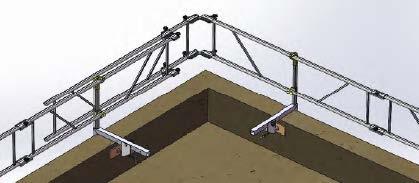

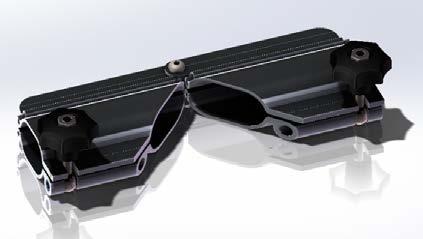

24 4) Asenna loput kaide-elementit samalla tavalla. 5) Liitä kaide-elementit toisiinsa kaiteen puristusliittimillä. Avaa liittimen tähtinuppi ja laita aukinainen puristusliitin horisontaalisesti katon puolelta, siten että tähtinuppi osoittaa alaspäin. Varmista, että kaideelementit ovat päällekkäin ja kiinnitä elementit kiinnikkeellä. Käännä puristusliittimen tähtinuppi ylöspäin ja kiristä. Kiristämällä tähtinuppia kaide-elementit kiinnittyvät toisiinsa ja varmistat näin turvallisen liitoksen. Jokaiseen kaide-elementtiliitokseen on kaksi puristusliitintä: ylä- ja alakaiteeseen. 6) Jos kaide-elementit eivät täysin ulotu katon reuna-alueelle, lisää tarvittava pituus toisella kaide-elementillä ja muodosta kaiteiden kulma kulmaliittimillä (liitäntä samoin kuin tavallisella puristusliittimellä). Liitäntä: aseta kaiteen kulmaliittimet (kaide-elementin ylä- ja alaosa) jo asennettuun kaide-elementtiin katon kulma-alueella ja kulma-alueen jatkeena olevaan kaide-elementtiin saadaksesi tarvittavan pituuden ja liitännän. Turvakaidejärjestelmän purkaminen: tee ohjeiden päinvastaisessa järjestyksessä. Pakkaa kuljetuskasettiin ensin kaikki osat ja lopuksi tukijalat. Laita tukijalat kuljetuskasettiin ylösalaisin oikeassa järjestyksessä. Aseta tukijalat ensin kuljetuskasetin yläosatankoon ja viimeksi alaosatankoon. 22

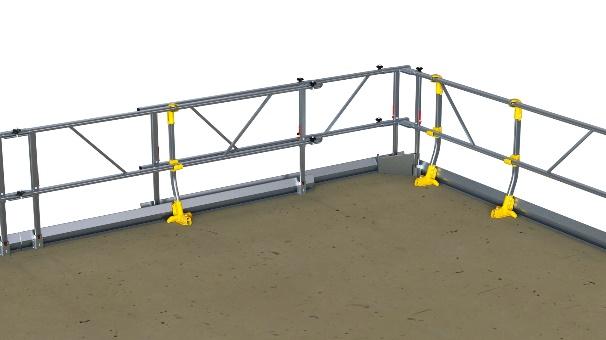

25 Lattia-asennus AluFix EVO tukipylväs lattia-asennukseen on lisätuote AluFix EVO turvakaidejärjestelmään, kallistuman ollessa max.10 asti. Kaide on tarkoitettu asennettavaksi pinnoille, kuten: betoni, puu, asfaltti jne. AluFix EVO turvakaidejärjestelmä noudattaa standardiluokituksen EN A vaatimuksia ja se on saanut saksalaisen tuoteturvallisuusmerkin GS (Geprüfte Sicherheit). Turvakaidejärjestelmä koostuu tukipylväistä ja kaide-elementeistä, jotka kiinnitetään alustaan tarkoitukseen sopivilla kiinnikkeillä. Suosittelemme asennettaessa betonialustaan, esim. Würth kiilaankkuri W-FAZ/S tai vastaavaa. Tarkista kiinnitinvalmistajalta saadaksesi alustakiinnitykseen sopivan kiinnikkeen. Kaide-elementeissä on teleskooppivarret (ei Classic kaide-elementit), jotka takaavat nopean ja helpon asennuksen potkulautaan. Jokainen 2,8 m kaide-elementissä on yksi (1) tukipylväs kaiteen keskellä. Kaiteen vähimmäisrakenne koostuu yhdestä (1) kaide-elementistä kahdella (2) tukipylväällä kaiteiden alku- ja loppupäissä tai kahdesta (2) kaide-elementistä, kahdella (2) tukipylväällä sijoitettuna kaiteiden keskellä. Asennus Noudata turvaohjeita ja huolehdi henkilökohtaisista turvavarusteista. 1) Aseta tukipylväs 10 cm päähän katon reunasta ja kiinnitä kiinnitinvalmistajan suosittelemalla kiinnikkeellä. Ota yhteyttä tarvittaessa kiinnitysmateriaalin valmistajaan saadaksesi alustaan sopivan kiinnikkeen. 2) Asenna loput tukijalat max. 2,8 m päähän toisistaan ja kiinnitä ne. 23

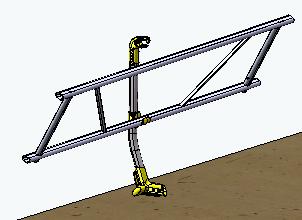

26 3) Aseta kaide-elementin alaosa katon sisäreunan suuntaisesti 45 asteen kulmaan keskelle kaiteen alapidikkeeseen, kohota kaide-elementtiä ylöspäin ja lukitse se lukitussalpaan. Lukitussalpa avautuu ja sulkeutuu automaattisesti puristuksen voimasta. Varmista, että lukitussalpa on täysin sulkeutunut ja kaide-elementin yläosa on lukittunut tukijalkaan. Tukipylvääseen voi asennuttaa lisävarusteeksi sokan, joka työnnetään lukitussalvassa olevaan reikään. Sokka varmistaa kaiteen liukumattomuuden ja lukkiutumisen. 4) Asenna loput kaide-elementit samalla tavalla. 5) Liitä kaide-elementit toisiinsa kaiteen puristusliittimillä. Avaa liittimen tähtinuppi ja laita aukinainen puristusliitin horisontaalisesti katon puolelta, siten että tähtinuppi osoittaa alaspäin. Varmista, että kaide-elementit ovat päällekkäin ja kiinnitä elementit kiinnikkeellä. Käännä puristusliittimen tähtinuppi ylöspäin ja kiristä. Kiristämällä tähtinuppia kaide-elementit kiinnittyvät toisiinsa ja varmistat näin turvallisen liitoksen. Jokaiseen kaide-elementtiliitokseen on kaksi puristusliitintä: ylä- ja alakaiteeseen. 24

27 6) Asenna potkulauta, löysäämällä jousilukot teleskooppivarsista ja anna varsien pidentyä. Aseta potkulauta katon reunan ja tukijalan väliin sekä aseta pidennetyt teleskooppivarret potkulaudan hahloon. Varmista, että teleskooppivarret ovat kokonaan pidennetyt ja jousilukot ovat lukittu alempaan asentoon. 7) Jos kaide-elementit eivät täysin ulotu katon reuna-alueelle, lisää tarvittava pituus toisella kaide-elementillä ja muodosta kaiteiden kulma kulmaliittimillä (liitäntä samoin kuin tavallisella puristusliittimellä). Liitäntä: aseta kaiteen kulmaliittimet (kaide-elementin ylä- ja alaosa) jo asennettuun kaide-elementtiin katon kulmaalueella ja kulma-alueen jatkeena olevaan kaide-elementtiin saadaksesi tarvittavan pituuden ja liitännän. Jos käytät potkulautaa, jatka potkulautaa katon kulma-alueella käyttäen potkulautakulmalevyä. Turvakaidejärjestelmän purkaminen: tee ohjeiden päinvastaisessa järjestyksessä. Pakkaa kuljetuskasettiin ensin kaikki osat ja lopuksi tukijalat. Laita tukijalat kuljetuskasettiin ylösalaisin oikeassa järjestyksessä. Aseta tukijalat ensin kuljetuskasetin yläosatankoon ja viimeksi alaosatankoon. RollFix Saatavissa lähiaikana. Käyttöolosuhteet ja rajoitukset AluFix EVO turvakaidejärjestelmä voidaan asentaa katoille ilman potkulautaa, kun räystään korkeus on vähintään 150 mm. Potkulauta pitää asentaa silloin, kun räystästä ei ole tai kun räystään korkeus on alle 150 mm. AluFix EVO on katoille asennettava turvakaidejärjestelmä vastapainoilla. Seuraavat asennukseen ja käyttöön vaikuttavat käyttöolosuhteet ja rajoitukset on otettava huomioon: AluFix EVO turvakaidejärjestelmä voidaan asentaa erilaisille kuiville ja kosteille pinnoille, kuten betonille, bitumille jne. Huom! Turvakaidejärjestelmää ei saa asentaa jään tai lumen päälle. Lumi ja jää on poistettava heti turvakaidejärjestelmästä. Katot ilman räystästä: Turvakaiteen sijoitus paikallisten rakentamisturvaohjeiden mukaisesti, mutta kuitenkin vähintään 30 cm katon reunasta. Kaikki osat tarkistettava ennen käyttöönottoa. Jos jossain osassa on murtumia tai säröjä, on osa vaihdettava heti uuteen. Rikkinäisiä osia ei saa käyttää. Ylläpito ja tarkistus Osien virheettömyys on tarkistettava ennen ja jälkeen käytön sekä varastoinnin. 25

28 Tarkistuksen on sisällettävä ainakin seuraavat kohdat: Tarkista osien ja komponenttien kunto; ei säröjä tai murtumia. Tarkista ettei osissa ja komponenteissa ole naarmuuntumista tai muita vaurioita (esim. taipumaa, ylimääräisiä reikiä jne.). Tarkista osat ja komponentit ettei niissä ole korroosiota. Tarkista kaikkien osien ja komponenttien virheettömyys Tarkista, että lukitusjärjestelmät toimivat oikein. Tuotetunniste Tarkistuslista Tarkistuslista: Kopioi ensin ja täytä sitten Paikka: Päivämäärä: Tarkastaja: Komponentti Määrä Visuaalinen tarkastus Toiminnallinen tarkastus Tukijalka Kaide-elementti 2,8 m teleskooppivarrella Kaide-elementti 2,8 m Classic Kaiteen puristusliitin Kaiteen kulmaliitin (0-180 ) Potkulauta Potkulautakulmalevy Vastapaino Kuljetuskasetti (galvanisoitu teräs tai alumiini) 26
