ASENNUSOHJEET Purus Kouru

Koko: px

Aloita esitys sivulta:

Download "ASENNUSOHJEET Purus Kouru"

Tuomas Uotila
8 vuotta sitten
Katselukertoja:

1 ASENNUSOHJEET Purus Kouru! Lue asennusohjeet huolellisesti ennen asennusta. Asennus valtuutetun LVI-asentajan toimesta. Pidätämme oikeuden muutoksiin jotka liittyvät tuotantoon, muotoiluun sekä rakenteellisiin uudistuksiin. 1

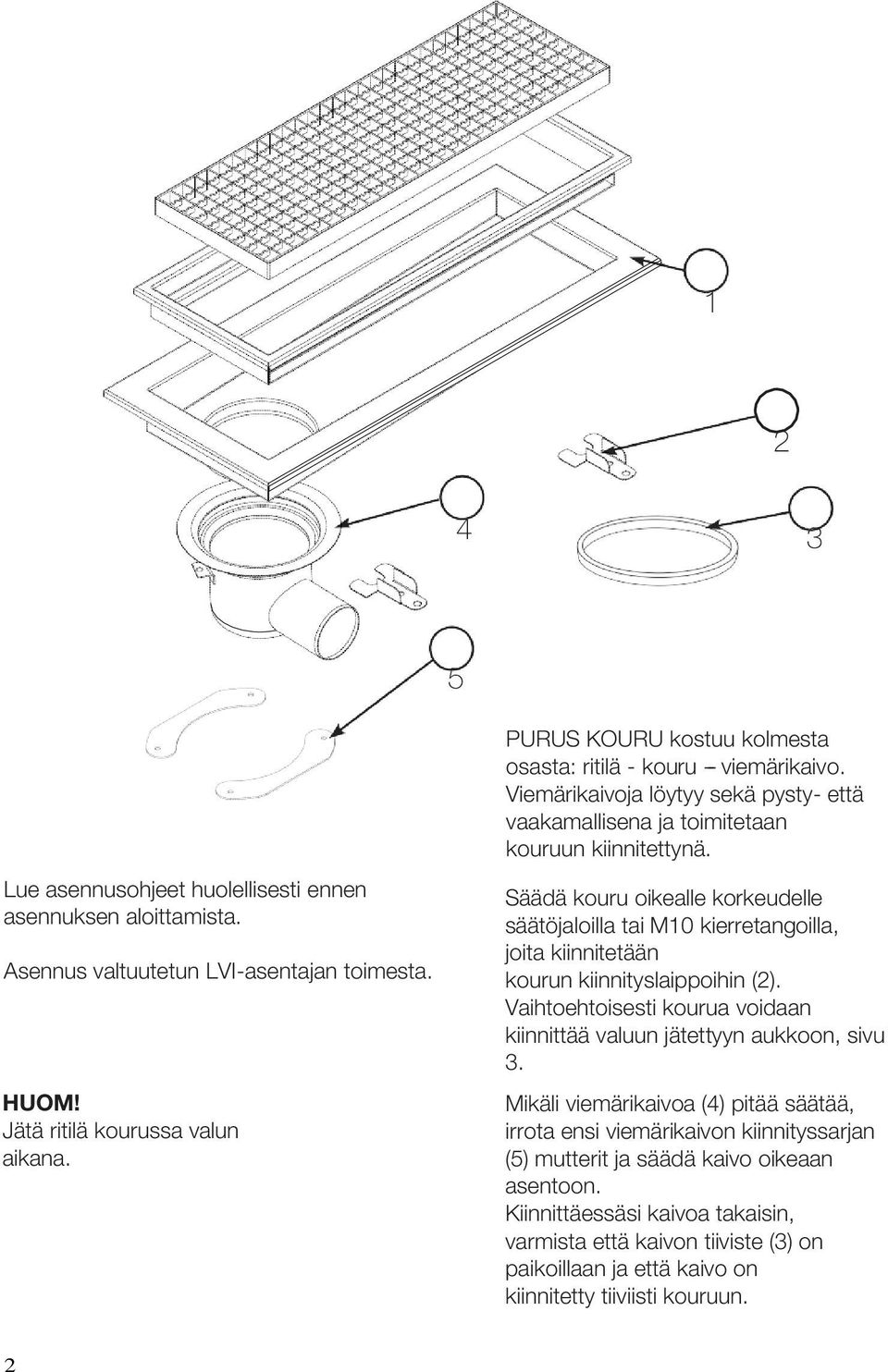

2 Lue asennusohjeet huolellisesti ennen asennuksen aloittamista. Asennus valtuutetun LVI-asentajan toimesta. HUOM! Jätä ritilä kourussa valun PURUS KOURU kostuu kolmesta osasta: ritilä - kouru - -viemärikaivo. Viemärikaivoja löytyy sekä pysty- että vaakamallisena ja toimitetaan kouruun kiinnitettynä. Säädä kouru oikealle korkeudelle säätöjaloilla tai M10 kierretangoilla, joita kiinnitetään kourun kiinnityslaippoihin (2). Vaihtoehtoisesti kourua voidaan kiinnittää valuun jätettyyn aukkoon, sivu 3. Mikäli viemärikaivoa (4) pitää säätää, irrota ensi viemärikaivon kiinnityssarjan (5) mutterit ja säädä kaivo oikeaan asentoon. Kiinnittäessäsi kaivoa takaisin, varmista että kaivon tiiviste (3) on paikoillaan ja että kaivo on kiinnitetty tiiviisti kouruun. 2

Säädä kouru oikealle korkeudelle säätöjaloilla tai M10 kierretangoilla, joita kiinnitetään kourun kiinnityslaippoihin (2).

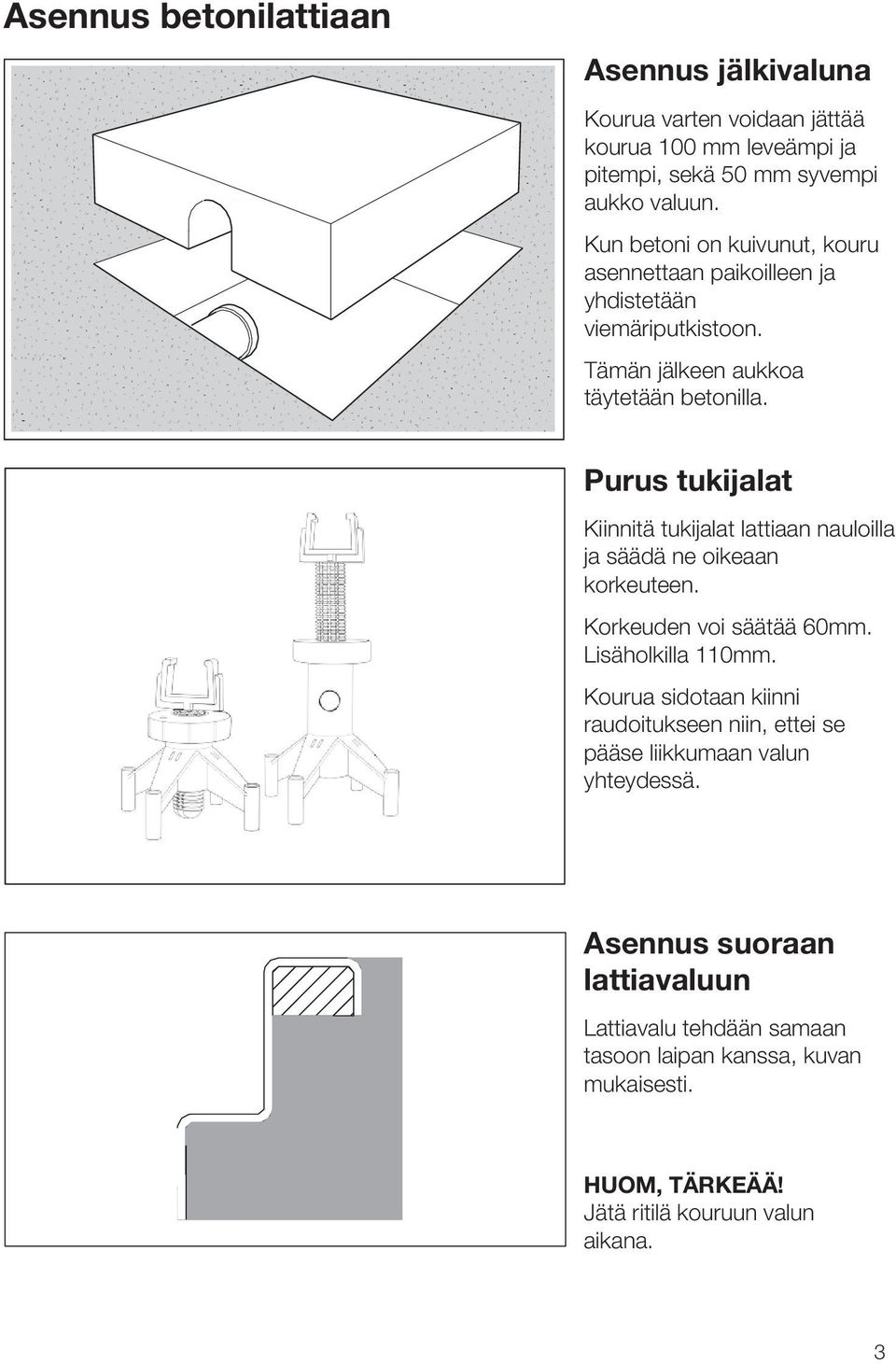

3 Asennus betonilattiaan Asennus jälkivaluna Kourua varten voidaan jättää kourua 100 mm leveämpi ja pitempi, sekä 50 mm syvempi aukko valuun. Kun betoni on kuivunut, kouru asennettaan paikoilleen ja yhdistetään viemäriputkistoon. Tämän jälkeen aukkoa täytetään betonilla. Purus tukijalat Kiinnitä tukijalat lattiaan nauloilla ja säädä ne oikeaan korkeuteen. Korkeuden voi säätää 60mm. Lisäholkilla 110mm. Kourua sidotaan kiinni raudoitukseen niin, ettei se pääse liikkumaan valun yhteydessä. Asennus suoraan lattiavaluun Lattiavalu tehdään samaan tasoon laipan kanssa, kuvan mukaisesti. HUOM, TÄRKEÄÄ! Jätä ritilä kouruun valun 3

Purus tukijalat Kiinnitä tukijalat lattiaan nauloilla ja säädä ne oikeaan korkeuteen. Korkeuden voi säätää 60mm. Lisäholkilla 110mm.

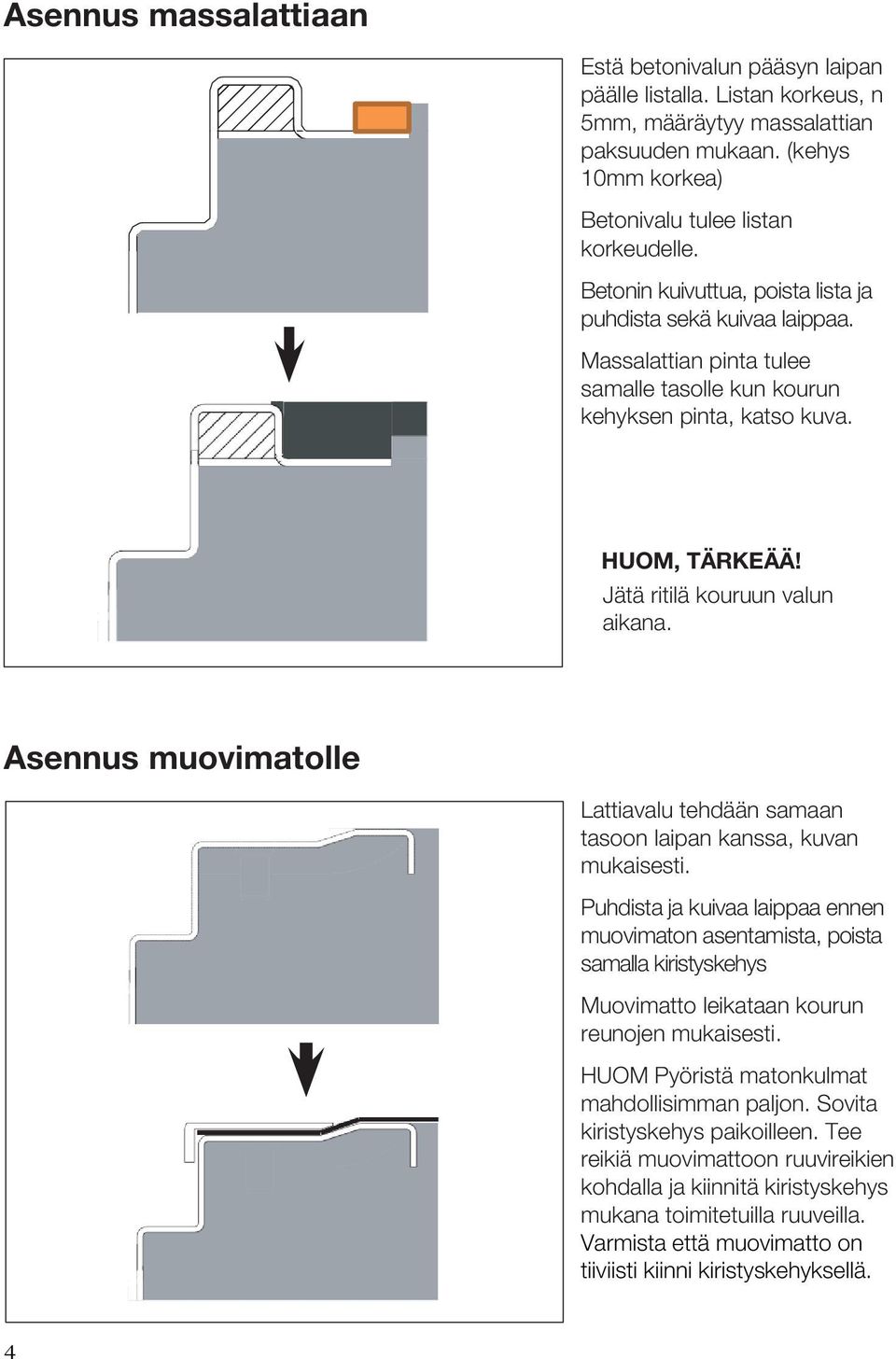

4 Asennus massalattiaan Estä betonivalun pääsyn laipan päälle listalla. Listan korkeus, n 5mm, määräytyy massalattian paksuuden mukaan. (kehys 10mm korkea) Betonivalu tulee listan korkeudelle. Betonin kuivuttua, poista lista ja puhdista sekä kuivaa laippaa. Massalattian pinta tulee samalle tasolle kun kourun kehyksen pinta, katso kuva. HUOM, TÄRKEÄÄ! Jätä ritilä kouruun valun Asennus muovimatolle Lattiavalu tehdään samaan tasoon laipan kanssa, kuvan mukaisesti. Puhdista ja kuivaa laippaa ennen muovimaton asentamista, poista samalla kiristyskehys Muovimatto leikataan kourun reunojen mukaisesti. HUOM Pyöristä matonkulmat mahdollisimman paljon. Sovita kiristyskehys paikoilleen. Tee reikiä muovimattoon ruuvireikien kohdalla ja kiinnitä kiristyskehys mukana toimitetuilla ruuveilla. Varmista että muovimatto on tiiviisti kiinni kiristyskehyksellä. 4

Jätä ritilä kouruun valun Asennus muovimatolle Lattiavalu tehdään samaan tasoon laipan kanssa, kuvan mukaisesti.

5 Asennus laattalattiaan Lattiavalu tehdään samaan tasoon laipan kanssa, kuvan mukaisesti. Puhdista ja kuivaa laippaa ennen vesieristeen laittoa. Kiinnitä kehys kunnolla kiinnityslaastiin niin, että se tulee samalle korkeudelle kun lattialaatat tai niin että se on hieman matalampi. Muista myös tiivistää kehyksen ja laatan välinen rako saumauslaastilla tai silikonilla. HUOM, TÄRKEÄÄ! Jätä ritilä kouruun valun 5

Kiinnitä kehys kunnolla kiinnityslaastiin niin, että se tulee samalle korkeudelle kun lattialaatat tai

6 Asennus laattalattiaan kiristyskehyksellä Lattiavalu tehdään samaan tasoon laipan kanssa, kuvan mukaisesti. Puhdista ja kuivaa laippaa ennen vesieristeen laittoa. Poista kiristyskehys ennen vesieristeen laittoa. Vesieriste leikataan kourun reunojen mukaisesti. HUOM Pyöristä vesieristeen kulmat mahdollisimman paljon. Sovita kiristyskehys takaisin paikoilleen. Tee reikiä vesieristeeseen ruuvireikien kohdalla ja kiinnitä kiristyskehys mukana toimitetuilla ruuveilla. Varmista että vesieriste on tiiviisti kiristyskehyksen alla. Kiinnitä kehys kunnolla kiinnityslaastiin niin, että se tulee samalle korkeudelle kun lattialaatat tai niin että se on hieman matalampi. Muista myös tiivistää kehyksen ja laatan välinen rako saumauslaastilla tai silikonilla. HUOM, TÄRKEÄÄ! Jätä ritilä kouruun valun 6

Tee reikiä vesieristeeseen ruuvireikien kohdalla ja kiinnitä kiristyskehys mukana toimitetuilla ruuveilla. Varmista että vesieriste on tiiviisti kiristyskehyksen alla.

7 Käyttö- ja huolto-ohjeet Normaali huolto Ripottele pintaan jauhemaista puhdistusainetta, kuten astianpesuainetta tai mietoa pesujauhetta. Hiero jauhe teräspintaan kostealla liinalla tai sienellä. Poista pesujauhe huolellisesti kylmällä vedellä ja kuivaa teräspinta kuivalla, pehmeällä liinalla. Toista puhdistus mikäli pintaan jää värjäytymiä tai kuivuneita läikkiä. Hyvin likainen pinta on puhdistettava useaan kertaan. HUOM. Pintaa ei saa huuhtoa lämpimällä vedellä, sillä värivirheitä syntyy helposti veden haihtumisen seurauksena. Älä jätä ruostumaton pinta kuivumaan itsekseen. Kalkkiläikkien poisto Veden haihtumisesta johtuvat kalkkiläikät voidaan poistaa seuraavilla aineilla: o Väkiviinaetikka o 10 % väkiviinaetikka o laimennettu typpihappo (yksi osa HNO3 ja 4 osaa vettä) HUOM. Jos käytätte typpihappoa, on huolehdittava riittävästä tuuletuksesta. Toimikaa muutenkin samoin kuin voimakkaita happoja käsiteltäessä. Käsittelyn jälkeen, huuhdo pinta huolellisesti kylmällä vedellä ja kuivaa pehmeällä ja kuivalla liinalla. Käytä suojakäsineitä! Ruosteläikkien poisto Ruostumattomalla pinnalla hetken aikaa olleet ruosteläikät voidaan normaalisti poistaa miedolla hankausaineella. Hiero mieto hankausjauhe läikälle kostealla liinalla. Huuhdo huolellisesti kylmällä vedellä ja kuivaa pehmeällä ja kuivalla liinalla. Ruostumattomalla pinnalla kauan olleet ruosteläikät syöpyvät pintaan kiinni ja vaikka ruosteläikkää puhdistetaan yllä mainitulla tavalla, jää pintaan kuitenkin värimuutoksia. Näissä tapauksissa suositellaan joko pinnan harjaamista kuivalla nailonharjalla tai ruosteen poistoa laimennetulla typpihapolla HNO3 (1 osaa happoa ja 3 osaa vettä). Huuhdo ja kuivaa edellä mainitulla tavalla. 7

Hyvin likainen pinta on puhdistettava useaan kertaan. HUOM. Pintaa ei saa huuhtoa lämpimällä vedellä, sillä värivirheitä syntyy helposti veden haihtumisen seurauksena.

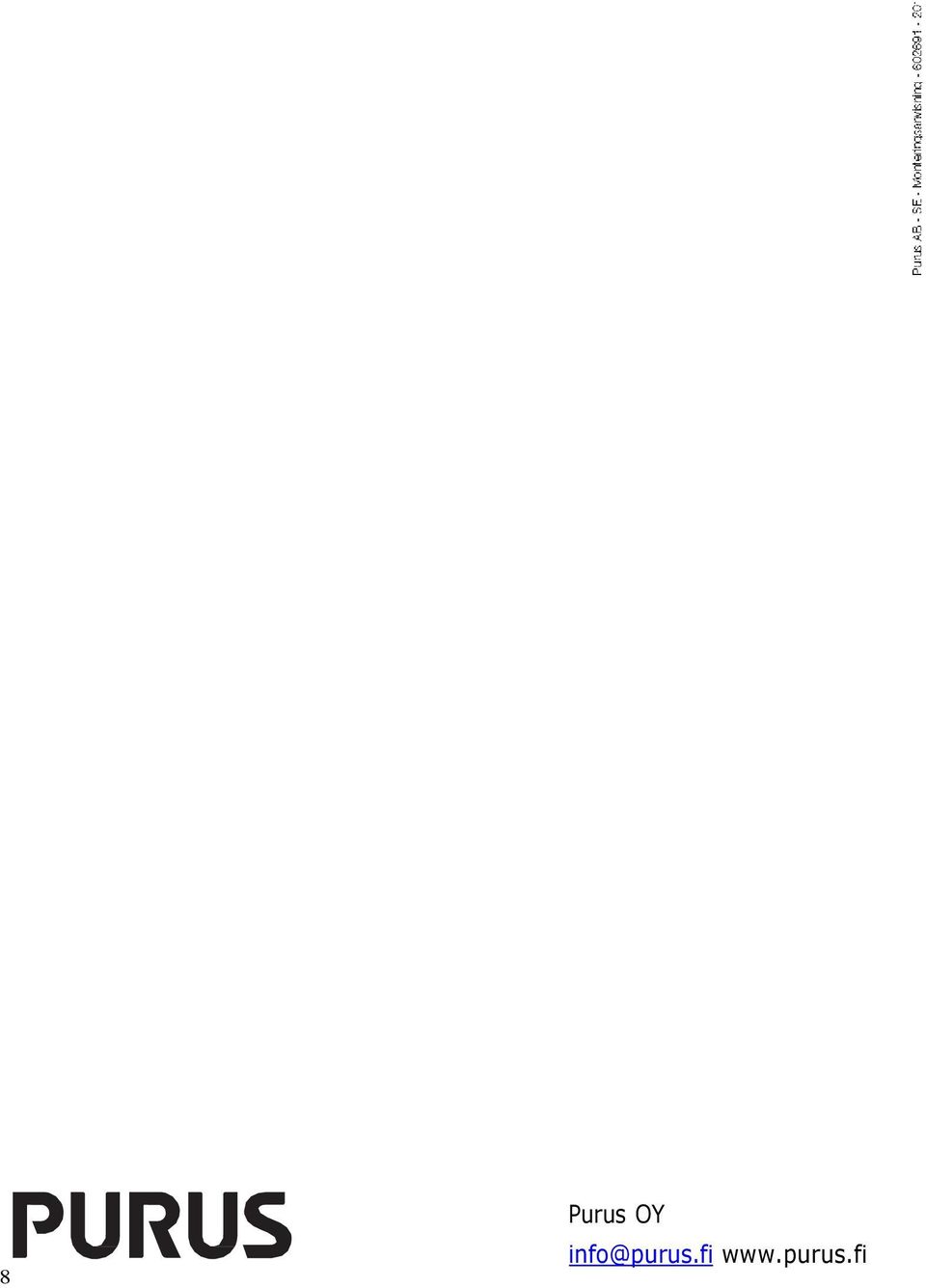

8 8 Purus OY
