1 Suihku- ja desinfiointipaneelit KÄYTTÖOHJEET BC.06_5FI. 05/ with people in mind

2 VAROITUS Lue nämä käyttöohjeet ja niihin liittyvät asiakirjat aina ennen tuotteen käyttöä. Näin vältät tapaturmat. Käyttöohjeiden lukeminen on pakollista. Suunnitteluperiaate ja tekijänoikeudet ja ovat ArjoHuntleigh-konsernin omistamia tavaramerkkejä. ArjoHuntleigh AB Koska kehitämme tuotteitamme jatkuvasti, pidätämme oikeuden teknisiin muutoksiin ilman ennakkoilmoitusta.tämän julkaisun sisältöä tai sen osia ei saa kopioida ilman ArjoHuntleigh AB:n lupaa.

3 Sisältö Sisältö... 3 Esipuhe... 4 Käyttötarkoitus... 5 Turvaohjeet... 6 Valmistelevat toimenpiteet... 7 Tuotemallit... 8 Osien nimitykset Tuotteen kuvaus / toiminnot Desinfioinnin virtauksen ohjaus Lukittava luukku desinfiointiainetta varten Virtausmittari Suihkun virtauksen ohjaus Suihku-/desinfiointikahva (Ranska)...12 Lämpötilan säätö Lämpömittari Huuhteluventtiili / huuhtelupainike Potilaan suihkuttaminen suihkutuolissa/-vaunussa Puhdistus- ja desinfiointiohjeet Hoito ja ennalta ehkäisevä kunnossapito Tekniset tiedot Tarrat Lisävarusteet ArjoHuntleighin osoitteet...viimeinen sivu 3

4 Esipuhe Kiitämme ArjoHuntleigh-laitteen hankinnasta. Suihku- ja desinfiointipaneeli kuuluu laadukkaaseen tuotesarjaan, joka on suunniteltu käytettäväksi erityisesti sairaaloissa, hoitokodeissa ja muissa hoitolaitoksissa. Pyydämme ottamaan yhteyttä, mikäli ArjoHuntleightuotteen käytöstä tai hoidosta on kysyttävää. Lue nämä käyttöohjeet Lue nämä käyttöohjeet kokonaisuudessaan, ennen kuin alat käyttää suihku- ja desinfiointipaneelia. Näissä käyttöohjeissa annettavat tiedot ovat oleellisen tärkeitä laitteen oikean käytön ja hoidon kannalta, ja ne auttavat varmistamaan laitteen pysymisen hyvässä toimintakunnossa. Näissä käyttöohjeissa annetaan myös turvallisuutesi kannalta tärkeitä tietoja, jotka on luettava ja ymmärrettävä mahdollisten vahinkojen välttämiseksi. ArjoHuntleigh muistuttaa ja varoittaa, että epäsopivista osista aiheutuvien vahinkojen välttämiseksi tässä ja muissa ArjoHuntleighin toimittamissa laitteissa saa käyttää vain ArjoHuntleighin tähän käyttötarkoitukseen suunnittelemia osia. ArjoHuntleigh-laitteeseen tehdyt luvattomat muutokset voivat vaikuttaa sen turvallisuuteen. ArjoHuntleigh ei vastaa onnettomuuksista, vahingoista tai toimintaongelmista, jotka johtuvat sen tuotteisiin tehdyistä luvattomista muutoksista. Näiden käyttöohjeiden sisältämät määritelmät VAROITUS Merkitys: Turvallisuusvaroitus. Tämän varoituksen laiminlyönnistä voi seurata itseesi tai muihin kohdistuva henkilövahinko. HUOMAUTUS Merkitys: Näiden ohjeiden laiminlyönnistä voi seurata koko järjestelmän/laitteiston tai sen osien vaurioituminen. HUOM: Merkitys: Tässä annetaan tärkeää tietoa tämän järjestelmän tai laitteen asianmukaisesta käytöstä. Merkitys: Valmistajan nimi ja osoite. Huolto ja tuki Suihku- ja desinfiointipaneelin turvallisuus ja moitteeton toiminta on varmistettava huollattamalla se kerran vuodessa ArjoHuntleighin valtuuttamassa huoltoliikkeessä. Katso kohta Hoito ja ennalta ehkäisevä kunnossapito sivulla 19. Jos tarvitset lisätietoja, ota yhteys ArjoHuntleighiin saadaksesi käyttöösi kattavan tuki- ja huolto-ohjelman tuotteesi turvallisuuden, luotettavuuden ja arvon maksimoimiseksi. Paikallinen ArjoHuntleigh-edustaja auttaa myös varaosien hankinnassa. Yhteystiedot löytyvät näiden käyttöohjeiden lopusta. 4

5 Käyttötarkoitus Laitteen käytössä on noudatettava sen käyttötarkoitusta sekä näitä turvaohjeita. Kaikkien tätä laitetta käyttävien on luettava ja ymmärrettävä näissä käyttöohjeissa annetut ohjeet. Jollet ymmärrä jotakin ohjetta, ota yhteys ArjoHuntleigh-edustajaasi. Tämä laite on tarkoitettu sairaaloiden, vanhainkotien ja muiden vastaavien hoitolaitosten potilaiden suihkupesuun. Koulutetun ja osaavan hoitohenkilökunnan avustuksella ja käyttöohjeessa annettuja ohjeita noudattaen. Kaikkea muuta käyttöä on vältettävä. Desinfiointilaitteella varustetut laitteet on desinfioitava näissä käyttöohjeissa annettujen ohjeiden mukaan. Kaikkea muuta desinfiointilaitteen käyttöä on vältettävä. Asennus- ja huoltovaatimukset Laitetta saa käyttää ainoastaan mainittuihin tarkoituksiin, ja se on asennettava kokoonpano- ja asennusohjeiden mukaisesti, jotka voi korvata ainoastaan paikallisilla säännöillä. Tämän laitteen käyttöikä on ellei muuta ole ilmoitettu kymmenen (10) vuotta edellyttäen, että ennaltaehkäisevästä kunnossapidosta on huolehdittu käyttöohjeissa annettujen hoito- ja kunnossapitoohjeiden mukaisesti. 5

6 Turvaohjeet VAROITUS Tämä laite ei sovellu käyttöön syttyvien lääke- ja/tai anestesiakaasujen läheisyydessä tulipaloriskin vuoksi. VAROITUS Mikäli laitteeseen tehdään muutoksia tai siinä käytetään yhteensopimattomia osia ilman ArjoHuntleighin nimenomaista lupaa, toimittajan tuotevastuu raukeaa. Tämä voi vaarantaa potilaan ja hoitajan turvallisuuden. VAROITUS Muista tarkistaa virtausmittarista, että desinfiointiaineen sekoitussuhde on oikea desinfiointiprosessin alussa. Tämän ohjeen noudattamatta jättäminen voi aiheuttaa ristikontaminaatiota. VAROITUS Laitteen ohjeen mukaisen puhdistuksen laiminlyönti voi aiheuttaa ristikontaminaation. Varmista, että pullossa on tarpeeksi desinfiointiainetta. VAROITUS Muista perehtyä yhteensopivien tuotteiden käyttöohjeisiin käyttäessäsi niitä yhdessä suihku- ja desinfiointipaneelin kanssa vammojen välttämiseksi. 6

7 Valmistelevat toimenpiteet Toimenpiteet ennen ensimmäistä käyttökertaa (10 vaihetta) 1 Tarkasta laitteen pakkaus silmämääräisesti. Jos tuote näyttää vahingoittuneen kuljetuksessa, siitä on tehtävä valitus kuljetusliikkeelle. 2 Pakkausmateriaalit tulee kierrättää paikallisten määräysten mukaisesti. 3 Anna suihku- ja desinfiointipaneelin asennus pätevän henkilökunnan tehtäväksi. Katso erillisiä kokoonpano- ja asennusohjeita. 4 Tarkasta, että kaikki laitteeseen kuuluvat osat ovat mukana. Vertaa kohtaan Osien nimitykset sivulla 10. Mikäli jokin osa puuttuu tai on vahingoittunut, tuotetta EI SAA käyttää. 5 Lue käyttöohjeet. 6 Puhdista tuote kohdan Puhdistus- ja desinfiointiohjeet sivulla 15 ohjeiden mukaisesti. 7 Tee toimintojen testaus kohdan Hoito ja ennalta ehkäisevä kunnossapito sivulla 19 mukaan. 8 Valitse käyttöohjeille tietty paikka, jossa ne ovat aina käyttäjien saatavilla. Toimenpiteet ennen jokaista käyttökertaa (2 vaihetta) 1 Tarkasta, että kaikki osat ovat paikallaan. Vertaa kohtaan Osien nimitykset sivulla Mikäli jokin osa puuttuu tai on vahingoittunut, tuotetta EI SAA käyttää VAROITUS Ristikontaminaation estämiseksi: desinfioi laite aina käytön jälkeen, tarkista aina desinfiointiainepullo varmistaaksesi, että desinfiointiainetta on riittävästi, ja tarkista virtausmittarista, että desinfiointiaineen sekoitussuhde on oikea desinfiointiprosessin alussa. 9 VAROITUS Varmista palovammojen välttämiseksi, että vedensekoitin on kalibroitu. Tarkista, että vastuuorganisaatiolla on vakiintuneet kalibrointirutiinit. Varmista, että pätevä henkilö tai ArjoHuntleighin teknikko on kalibroinut suihku- ja desinfiointipaneelin termostaattisekoittimen kokoonpano- ja asennusohjeiden mukaisesti. 10 Varmista, että käytössä on pelastussuunnitelma potilashätätilanteen varalta. HUOM: Mikäli tuote herättää kysymyksiä, saat aina neuvoja ja ohjeita paikalliselta ArjoHuntleighedustajalta. Puhelinnumero on näiden käyttöohjeiden viimeisellä sivulla. 7

8 Tuotemallit MALLI 1: Sisältää termostaattisekoittimen suihkua ja desinfiointia varten. BCA / BCA (vain Iso-Britannia) BCA (vain Ranska) MI MI MALLI 2: Sisältää termostaattisekoittimen suihkua ja desinfiointia varten huuhtelusäiliöllä. BCA / BCA (vain Iso-Britannia) BCA (vain Ranska) MI MI 8

9 MALLI 3: Sisältää termostaattisekoittimen suihkua ja desinfiointia varten huuhteluventtiilillä. BCA / BCA (vain Ranska) + MI MI Kaatoaltaita on saatavana lisävarusteena seuraaviin malleihin: BCA / / / / / / HUOM: Kaatoaltaita ei ole saatavana suihku- ja desinfiointipaneelin malliin 1, koska siinä ei ole huuhtelumahdollisuutta. Lisävarustevaihtoehto: Kaatoallas WCtoiminnolla. Lisävarustevaihtoehto: Ruostumaton teräskaatoallas 9

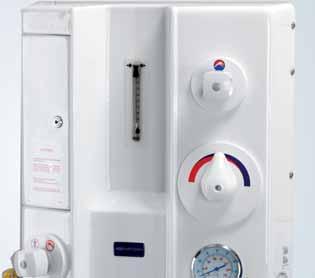

10 Osien nimitykset Suihku- ja desinfiointipaneeleissa on seuraavat osat: 1 Desinfiointisuihkun kahva laukaisijalla (ei Isossa- Britanniassa) 2 Koukku desinfiointisuihkun kahvalle 3 Desinfioinnin virtauksen ohjaus (ei Isossa-Britanniassa) 4 Lukittava luukku desinfiointiainetta varten 5 Virtausmittari (ei Isossa-Britanniassa) 6 Suihkun virtauksen ohjaus 7 Lämpötilan säätö 8 Lämpömittari 9 Suihkukahva laukaisijalla (harmaa) 10 Sulkuventtiili 11 Letku takaisinvirtauksen estolaitteen vuotoja varten (ei Ranskassa) 12 Huuhtelupainike (BCA / / / ) 13 Huuhteluventtiili (BCA / / ) 14 Ranska: Suihkukahva (valkoinen) tai desinfiointikahva (punainen) ilman laukaisijaa (korvaa osat 1 ja 9 tuotteessa BCA / / ) 15 Kaatoallas - ruostumatonta terästä (lisävaruste) (ei saatavana tuotteisiin BCA / / / ) 16 Kaatoallas - WC-toiminto (lisävaruste) (ei saatavana tuotteisiin BCA / / / ) 10

11 11 BCA / / / BCA / / / MI MI BCA / / MI

12 Tuotteen kuvaus / toiminnot Kuva 1 Desinfioinnin virtauksen ohjaus Käännä desinfioinnin virtauksen ohjausta käynnistääksesi desinfioinnin ja säätääksesi desinfioinnin virtausta. (Katso kuva 1) Kuva Lukittava luukku desinfiointiainetta varten Desinfiointikammiossa on avaimella varustettu lukko. Kammion luukun takana on desinfiointiainepullo. Muista pitää luukku aina lukittuna ja avain turvallisessa paikassa. (Katso kuva 2) ArjoHuntleigh Arjo Clean Kuva 3 Virtausmittari Virtausmittari näyttää desinfiointiaineen ja veden sekoitussuhteen. Voit säätää sekoitussuhdetta kääntämällä pullon korkin imuosaa. Käynnistä desinfiointi ja katso desinfiointiprosessin alussa virtausmittaria varmistaaksesi, että sekoitussuhde on oikea. (Katso kuva 3) Kuva 4 Suihkun virtauksen ohjaus Käännä suihkun virtauksen ohjainta kytkeäksesi veden päälle ja säätääksesi sen virtausta. (Katso kuva 4) Kuva 5 Suihku-/desinfiointikahva (Ranska) Suihkukahva on valkoinen, eikä sitä pidä sekoittaa punaiseen desinfiointisuihkukahvaan. (Katso kuva 5) Käännä suihkun/desinfioinnin virtauksen ohjain päälle, niin veden/desinfiointiaineen virtaus käynnistyy. 12

13 Kuva 6 Lukituspainike Suihku-/desinfiointikahva (ei Ranska) Suihkukahva on harmaa, eikä sitä pidä sekoittaa keltaiseen desinfiointisuihkukahvaan. (Katso kuva 6) 1 Käännä suihkun/desinfioinnin virtauksen ohjain päälle. 2 Paina suihku-/desinfiointisuihkukahvaa, niin veden/ desinfiointiaineen virtaus käynnistyy. Pidä laukaisijaa pohjassa, jos haluat veden virtaavan jatkuvasti. Laukaisija Vain suihkukahva: jos haluat veden virtaavan jatkuvasti pitämättä laukaisijaa pohjassa: 1 Paina laukaisijaa ja paina lukituspainiketta sivulta. 2 Avaa lukitus painamalla laukaisijaa, niin lukituspainike pomppaa ylös itsestään. Kuva 7 Lämpötilan säätö Käännä lämpötilan säädintä veden ja desinfiointiaineen lämpötilan säätämiseksi. (Katso kuva 7) Kuva 8 Lämpömittari Se mittaa sekä ulos tulevan veden että desinfiointiaineen lämpötilaa. (Katso kuva 8) F C Kuva 9 Huuhteluventtiili Huuhtelupainike Huuhteluventtiili / huuhtelupainike Suihkumallista riippuen käytettävissä on kaksi eri huuhtelutoimintoa. (Katso kuva 9) Jos suihku- ja desinfiointipaneeliin on yhdistetty kaatoallas, se voidaan huuhdella joko: liikuttamalla huuhteluventtiiliä eteen tai taakse tai painamalla huuhtelupainiketta. 13

14 Potilaan suihkuttaminen suihkutuolissa/- vaunussa Suihku- ja desinfiointipaneeli yhdistetään ArjoHuntleighin suihkutuoleihin/-vaunuihin kohdan Tekniset tiedot sivulla 23 mukaisesti. Noudata seuraavia 7 vaihetta. 1 Siirrä potilas suihku- ja desinfiointipaneelin luokse. 2 Varmista tarvittaessa, että tyhjennysreikä on kaatoaltaan yläpuolella. 3 Kytke jarrut ja laske tai nosta suihkutuoli/-vaunu mukavalle ja ergonomiselle työskentelykorkeudelle. 4 Säädä lämpötila sopivaksi (odota muutama sekunti, jotta vesi ehtii saavuttaa asetetun/toivotun lämpötilan). 5 Nosta suihkukahva ja suuntaa se potilaasta poispäin. Kuva 1 6 VAROITUS Palovammojen välttämiseksi veden lämpötila on aina tarkastettava paljaalla kädellä ennen vesisuihkun kohdistamista potilaaseen. (Katso Kuva 1) Älä käytä käsineitä, sillä niiden eristävä vaikutus saattaa johtaa virhearvioon veden lämpötilan arvioinnissa. Suuntaa vesisuihku poispäin potilaasta. Paina suihkukahvan (mahdollista) laukaisijaa ja säädä virtaus. 7 Suihkuta potilas suihkutuolin/-vaunun käyttöohjeiden mukaisesti. 14

15 Puhdistus- ja desinfiointiohjeet Huolellinen puhdistus ja desinfiointi ovat tarpeen bakteerikasvun estämiseksi laitteen sisällä ja sen pinnalla sekä ristikontaminaation estämiseksi. Tämä on erityisen tärkeää, jos käyttäjiä on useita. VAROITUS Käytä aina suojakäsineitä ja suojalaseja, jotta vältetään iho- ja silmävammat. Jos kosketusta tapahtuu, huuhtele runsaalla vedellä. Mikäli iho tai silmät ärsyyntyvät, ota yhteys lääkäriin. Tutustu aina desinfiointiaineiden käyttöohjeisiin ja käyttöturvallisuustiedotteisiin. HUOMAUTUS Käytä ainoastaan desinfiointiaineita, jotka on suunniteltu nimenomaan kylpy- ja suihkujärjestelmiin. Muut kemikaalit voivat vahingoittaa laitetta tai olla haitallisia potilaalle. Syövyttäviä tai kiillotusaineita ei saa käyttää. Älä käytä seuraavia aineita: jodia, bromidia, metyleenisiniä, kaliumpermanganaattia jne. (värjäytymät), sitruunahappoa, klooria, raskasmetalliklorideja, petrolipohjaisia liuottimia, trikloorietyleeniä, fenolipohjaisia desinfiointiaineita tai vastaavia liuottimia (vahingoittavat muovipintoja). Älä pese tuotetta painepesurilla. Jos sinulla on kysyttävää laitteen desinfioinnista tai haluat tilata desinfiointiainetta, ota yhteys ArjoHuntleighin asiakaspalveluun. VAROITUS Desinfiointiprosessi tulee suorittaa jokaisen suihkun jälkeen. Potilaita ei saa päästää huoneeseen desinfioinnin aikana. Laitteen ohjeen mukaisen puhdistuksen laiminlyönti voi aiheuttaa ristikontaminaation. Laitteen desinfioinnissa käytettävät lisävarusteet Suojakäsineet Silmäsuojukset Pehmeäharjaksinen harja Kangas- tai paperipyyhkeitä Desinfiointiaine Parhaisiin tuloksiin pääset käyttämällä ainoastaan ArjoHuntleighin desinfiointiaineita, kuten Arjo Clean. 15

16 Mikrobien muodostumisen estäminen Paikan päällä suoritettavien parannustoimien (kloorista tai lämmöstä johtuva shokki) edistäminen, jotka eivät takaa epäpuhtauksien vähentymistä, on noudatettava alla olevia ohjeita. Varotoimet asennuksen yhteydessä Bakteerikasvun rajoittamiseksi tarvitaan toimia neljällä tasolla: Vältä seisovaa vettä ja varmista veden kunnollinen kierto; Ryhdy toimiin kattilakiven muodostumisen ja korroosion estämiseksi veden laadun mukaan; Pidä veden lämpötila korkeana tuotannosta eri jakelukiertoihin asti; Sekoita kuuma ja kylmä vesi mahdollisimman lähellä käyttöpaikkaa. Käyttö Varmista, että vesi kiertää suihkussa päivittäin, vaikka suihkua ei käytettäisi; erityisesti on muistettava poistaa letkuun mahdollisesti jäänyt vesi. Anna veden valua noin viiden minuutin ajan ennen päivän ensimmäistä suihkua. Puhdista ja desinfioi käyttöohjeiden mukaan ennen päivän ensimmäistä suihkua ja jokaisen potilaan suihkutuksen jälkeen. Muista ottaa yhteyttä ArjoHuntleighiin sopiaksesi laitteen vuotuisesta hoidosta ja kunnossapidosta. 16

17 Vaihda desinfiointiainepullo (9 vaihetta) VAROITUS Älä täytä desinfiointiainepulloja uudelleen, koska eri kemikaalien sekoittamisesta voi aiheutua vaaratilanne. HUOMAUTUS Käytä laitteen pintavaurioiden estämiseksi ainoastaan Arjo Clean -desinfiointiainetta. Kuva 1 1 Pue päällesi suojakäsineet ja -lasit. 2 Avaa desinfiointiainepullolle varattu lokero. (Katso kuva 1) ArjoHuntleigh Arjo Clean B A 3 Jos desinfiointiainepullo on tyhjä, toimi seuraavasti: avaa pullon korkki, irrota imuosa pullosta, hävitä vanha pullo ja vaihda tilalle uusi ja kiinnitä imuosa pullon suulle. 4 Avaa desinfioinnin virtauksen säädin (A) niin pitkälle kuin mahdollista ja säädä lämpötilasäädin (B) mahdollisimman viileälle. Kuva 2 5 Tartu desinfiointisuihkukahvaan. 6 Suihkuta desinfiointiainetta suihkutuolin/-vaunun päälle ja tarkista virtausmittari. Desinfiointiaineen sekoitussuhde 7 Tarkista desinfiointiaineen sekoitussuhde virtausmittarista. Sen tulee olla alla olevan taulukon mukaisella asetusalueella. (Katso kuva 2) Kuva 3 Desinfiointiaine Virtausmittarin sekoitussuhde Arjo Clean 40 Arjo Plus V 40 Arjo Disinfectant Cleanser IV 20 Cen-Kleen IV 20 Arjo General Purpose -desinfiointiaine 20 8 Säädä tarvittaessa sekoitussuhdetta kääntämällä pullon korkin imuosaa. (Katso kuva 3) 9 Säädä veden lämpötilaa siten, että desinfiointiainesekoituksen lämpötila on noin 20 C (68 F). 17

18 Kuva Suihkutuolin/-vaunun puhdistus ja desinfiointi (8 vaihetta) Suihku- ja desinfiointipaneeli yhdistetään ArjoHuntleighin suihkutuoleihin/-vaunuihin kohdan Tekniset tiedot sivulla 23 mukaisesti. 1 Pue päällesi suojakäsineet ja -lasit. 2 Avaa paneelin luukku ja tarkista, että desinfiointiainepullossa on riittävästi desinfiointiainetta. (Katso kuva 1) 3 Tarkista, että letku on liitetty imuosaan. ArjoHuntleigh Arjo Clean 4 VAROITUS Kuva 2 Desinfiointiaineen sekoitussuhde Älä koskaan desinfioi laitetta, kun se on potilaan käytössä, jotta vältetään iho- tai silmä-ärsytys. Irrota desinfiointisuihkukahva koukusta. 5 Avaa desinfioinnin virtauksen säädin niin pitkälle kuin mahdollista ja säädä lämpötilasäädin mahdollisimman viileälle. 6 Suihkuta desinfiointiainetta suihkutuolin/-vaunun päälle ja tarkista virtausmittari. 7 Tarkista ja tarvittaessa säädä desinfiointiaineen sekoitussuhde virtausmittarista. Sen tulee olla kohdan sivu 17 taulukon mukaisella asetusalueella. (Katso kuva 2) 8 Desinfioi suihkutuoli/-vaunu sen käyttöohjeiden mukaisesti. 18

19 Hoito ja ennalta ehkäisevä kunnossapito Suihku- ja desinfiointipaneeli kuluu käytössä, ja seuraavat huoltotoimet on suoritettava ilmoitettuina aikoina laitteen pitämiseksi alkuperäisten valmistusmääritysten mukaisena. VAROITUS Varmista loukkaantumiseen johtavan toimintahäiriön välttämiseksi, että teet tarkastukset säännöllisesti ja noudatat suositeltua huoltoaikataulua. Jos tuotetta käytetään paljon ja raskaissa olosuhteissa, tarkastukset on suoritettava useammin. Paikalliset määräykset ja standardit saattavat olla tiukempia kuin suositeltu huoltoaikataulu. Säännöllinen huoltoaikataulu HOITOHENKILÖSTÖN TEHTÄVÄT Toimenpide/Tarkastus PÄIVIT- TÄIN VIIKOIT- TAIN Kerran KUUKAU- DESSA Desinfiointi/puhdistus (ei koske Isoa-Britanniaa) Tarkasta kaikki näkyvät osat silmämääräisesti Testaa kaikki toiminnot Letkujen, putkien ja liitäntöjen silmämääräinen tarkistus Termostaattisekoittimen testaus Suihkupään tarkistus ja puhdistus Syöttövesisuodatinten tarkistus/puhdistus 19

20 ArjoHuntleigh MI Kuva 1 Kuva 2 Kuva 3 Arjo Clean Desinfiointiaineen sekoitussuhde Hoitajan velvollisuudet Hoitajan tehtävänä olevia toimenpiteitä saavat suorittaa vain suihku- ja desinfiointipaneelin riittävän hyvin tuntevat henkilöt, ja heidän on noudatettava näiden käyttöohjeiden ohjeita. Päivittäin Desinfiointi/puhdistus: Varmista ennen desinfiointijärjestelmän käyttöä, että pullossa on tarpeeksi desinfiointiainetta. Varmista desinfiointiprosessin alussa, että virtausmittarissa näkyvä desinfiointiaineen sekoitussuhde vastaa kohdan sivu 17 taulukon mukaista asetusaluetta. (Katso kuva 1) Puhdista laimennetulla desinfiointiaineella kastellulla pehmeällä liinalla. Viikoittain Tarkasta kaikki näkyvät osat silmämääräisesti: Tarkista erityisesti osat, joita käsitellään tai kosketetaan. Varmista, ettei tuotteessa ole halkeamia tai teräviä reunoja, jotka voivat vahingoittaa potilasta tai hoitajaa tai tehdä tuotteesta epähygieenisen. Vaihda vahingoittuneet osat. (Katso kuvat 2, 3 ja 4) Testaa kaikki toiminnot: Testaa kaikki toiminnot. Vesi, desinfiointi, lämpötila, suihku-/desinfiointisuihkukahvat, huuhteluventtiili ja -painike. Suihkun/desinfiointiaineen virtaussäädin auki: tarkista suihkuletku ja -kahva vaurioiden varalta. Vaihda, jos niissä on vaurioita. Suihku-/desinfiointikahvan vaihto onnistuu ilman ArjoHuntleighin tukea. Avaa desinfioinnin virtauksen säädin ja suihkuta desinfiointiainetta tarkistaaksesi virtausmittarista sekoitussuhteen. Letkujen, putkien ja liitäntöjen silmämääräinen tarkistus: Tarkista, ettei suihkun ja paneelin letkuissa ole vuotoja. (Katso kuvat 2, 3 ja 4) Kuva 20

21 MI Kuva 1 80 Kerran kuukaudessa Termostaattisekoittimen testaus: Liikuttele termostaattisekoittimen lämpötilasäädintä edestakaisin koko lämpötila-alueella antaen veden valua. Tämä estää kalkin kerrostumista etenkin alueilla, joilla vesi on kovaa. (Katso kuva 1) Kuva 2 A Suihkupään tarkistus ja puhdistus (katso kuva 2): Kuva ja ohjeet koskevat ainoastaan tavallista kahvaa, eivät ranskalaista. Pura ja puhdista suihkupää seuraavien viiden kohdan mukaisesti. B 1 Löysää ruuvi. 2 Irrota osat (A) kuvan mukaisesti. 3 Puhdista huolellisesti. 4 Kokoa uudelleen. Osat (B) on kiinnitettävä kahvaan ennen säätämistä. 5 Kiristä ruuvi huolellisesti. Kuva 3 C B Syöttövesisuodatinten tarkistus/puhdistus (katso kuva 3): Molempiin syöttövesiletkuihin on asennettu suodattimella varustettu sulkuventtiili. Molempien venttiilien suodatin on huuhdeltava alla kuvatussa järjestyksessä. Puhdista suihkusuodatin näiden viiden kohdan mukaisesti. VAROITUS A Paineenalainen järjestelmä ja palovammojen riski. Varmista ennen korkin avaamista, että sulkuventtiili on kiinni. Tämä on erityisen tärkeää kuuman veden sulkuventtiilin kohdalla. 1 Sulje sulkuventtiilit (A). Kahvojen (punainen kuumalle ja sininen kylmälle vedelle) tulee olla poikittaisasennossa. 2 Irrota korkit (B) jakoavaimella. 3 Vedä suodattimet ulos (C) ja puhdista ne huolellisesti vedessä. 4 Kokoa uudelleen. 5 Avaa sulkuventtiilit. 21

22 Vain koulutetun huoltohenkilöstön tekemät vuositarkistukset VAROITUS Loukkaantumisten ja/tai laitteen vaarallisuuden välttämiseksi valtuutetun huoltohenkilökunnan on suoritettava huoltotoimet oikean aikataulun mukaan oikeilla työkaluilla ja osilla ja tunnettava toimenpiteet. Valtuutetun huoltohenkilöstön on saatava dokumentoitu koulutus tämän laitteen huoltoon. VALTUUTETTU HUOLTOHENKILÖSTÖ Toimenpide/Tarkastus Tarkista ja tarvittaessa säädä termostaattisekoitin ja lämpömittari Tarkista/puhdista syöttövesisuodattimet Tarkista/vaihda tiivisteet tai koko suihkukahva Tarkista/vaihda virtauksenrajoittimet Tarkista venttiili, vaihda tarvittaessa Tarkista letkut ja liitännät vuotojen ja vaurioiden varalta Testaa kaikki toiminnot Tarkasta kaikki tärkeät osat korroosion/vaurioiden varalta Tarkasta mekaaniset kiinnitykset Tarkasta, että uusimmat päivitykset on toteutettu Tarkista desinfiointiaineen annostus (ei koska Isoa-Britanniaa) Tarkista takaisinvirtauksen esto Vaihda kaikki paineenalaiset vesiletkut Vuosittain 5 VUODEN välein HUOM: Valtuutetun huoltohenkilöstön tehtäviin kuuluu myös kaikkien hoitohenkilöstölle kuuluvien huoltotehtävien tarkistaminen. 22

23 Tekniset tiedot Ominaisuudet Mitat, tilavuus, paino Paino Leveys 14 kg (31 lbs) ilman huuhtelua 22 kg (49 lbs) ilman huuhtelusäiliötä 14 kg (31 lbs) ilman huuhteluventtiiliä 455 mm (17 7/8") ilman huuhtelua 750 mm (29 1/2") huuhtelusäiliön kanssa 455 mm (17 7/8") huuhteluventtiilin kanssa Korkeus 510 mm (20") Syvyys 190 mm (7 1/2") Lämpömittari Alue C ( F) Tarkkuus +/-2 C (3,6 F) Ratkaisu 0,5 C (0,9 F) Syöttövesivaatimukset Kylmä vesi Lämmin vesi Liitä käyttäen sulkuventtiileitä, 3/4" liitäntä Staattinen maksimipaine Minimikäyttöpaine desinfioinnin yhteydessä Minimikäyttöpaine ilman desinfiointia Minimikäyttöpaine (BCA122-04) Minimivirtaus Suositeltava kylmän veden lämpötila Suositeltava kuuman veden lämpötila Veden tyhjennysvaatimukset Minimityhjennyskapasiteetti - suihku- ja desinfiointipaneeli Minimityhjennyskapasiteetti - kaatoaltaat G3/4" koiras (asiakkaan liitäntä) G3/4" koiras (asiakkaan liitäntä) 6 bar (600 kpa, 87 psi) 2 bar (200 kpa, 29 psi) 0,8 (80 kpa,12 psi) 2 bar (200 kpa, 29 psi) 20 litraa/minuutti (5,3 US-gallonaa/minuutti) 2 C - 20 C (36 F - 68 F) 60 C - 80 C (140 F F) 25 litraa/minuutti (6,6 US-gallonaa/minuutti) 100 litraa/minuutti (26,4 US-gallonaa/minuutti) DIV

24 VAROITUS Loukkaantumisten välttämiseksi on aina noudatettava tässä käyttöohjeessa lueteltuja sallittuja yhdistelmiä. Muut yhdistelmät eivät ole sallittuja. Sallitut tuoteyhdistelmät Suihku- ja desinfiointipaneelit ovat yhdistettävissä seuraaviin ArjoHuntleightuotteisiin Carendo Carevo Carino Carmina Concerto/Basic Prelude Säilytys ja käyttö Käyttö Ympäristön lämpötila Suhteellinen kosteus Ilmanpaine Kuljetus- ja säilytysolosuhteet Ympäristön lämpötila Suhteellinen kosteus Ilmanpaine 10 C...40 C (50 F F) Käyttö % 20 C:ssa (68 F) Käyttö 800 hpa 1060 hpa Käyttö -20 C...70 C (-4 F F) % 20 C:ssa (68 F) hpa Kierrätys Laite on kierrätettävä käyttömaan määräysten mukaisesti. Pakkaus Puu ja aaltopahvi, voidaan kierrättää. Suihku- ja desinfiointipaneelit Metalli- ja muoviosat on eroteltava ja kierrätettävä WEEE-direktiivin ja osassa olevan merkinnän mukaisesti. 24

25 Tarrat Tarran selitys Tunnistekilpi Tuotemerkintä Huomiotarrat Vesiliitännän tarra Ilmoittaa tuotteen tunnistetiedot: sarjanumeron sekä valmistusvuoden ja -kuukauden. Esimerkiksi 1402, missä 14 kertoo valmistusvuoden, 02 valmistuskuukauden ja sarjanumeron. Ilmoittaa teknisen suorituskyvyn ja vaatimukset, esim. luokituksen mukaisen turvallisuusstandardin ja tulojännitteen. Tarrat, jotka muistuttavat kalibroinnista, desinfiointiainepitoisuudesta ja käyttöohjeiden lukemisesta. Ilmoittaa minimi-/maksimilämpötilan ja syöttöveden painevaatimuksen. Symbolien selitykset IP 4 Suojausluokka roiskevedeltä. Lue käyttöohjeet ennen käyttöä. Irrota sähköiset ja elektroniset osat kierrätykseen EU-direktiivin 2012/19/EU (WEEE) mukaisesti CE-merkintä direktiivin (2007/47/EC) (lääkintälaitedirektiivi) mukaisesti. Warnock Hersey B ja B Putkikiinnikkeitä koskevat yleiset vaatimukset. Vain BCA-mallissa: 1204, 1214 ja Varoituskilpi Warnock Herseyn hyväksyntäkilpi MI Tunnistekilpi Tuotemerkintä Vesiliitännän tarra 25

26 Lisävarusteet A Kaatoallas (ruostumaton) (P-hajulukko) (S-hajulukko) B C Kaatoallas WC-toiminnolla A: Tukikahva: B: Kaatoallas: (P-hajulukko) (S-hajulukko) C: Tukirunko: ArjoHuntleigh Arjo Clean Saat tietoja desinfiointiaineesta ArjoHuntleighin edustajalta 26
