1 BILSTEREO AUDIOSTEREO BILRADIO DAB+/FM/RDS/CD/Bluletooth /USB/AUX/SD/MMC Biltema, Garnisonsgatan 26, 2nd FL, SE Helsingborg Biltema Nordic Services AB

2 SE DAB BILSTEREO Härmed försäkrar Biltema att denna typ av radioutrustning, DAB-bilstereo, överensstämmer med direktiv 2014/53/EU. Den fullständiga texten till EUförsäkran om överensstämmelse finns på följande webbadress: Ordmärket och logotypen Bluetooth är registrerade varumärken som tillhör Bluetooth SIG, Inc. och används av Biltema med licens. MÄRKNING Produkten använder Bluetooth-tekonologi. EGENSKAPER DAB-radio Stereoradio utrustad med PLL Synthesizer och RDS (Radio Data System). Automatisk minneslagring. Hanterar CD-skivor samt ljudfiler i MP3 och WMAformat. Utrustad med USB-port samt SD/MMC-kortläsare. Löstagbar frontpanel. Förinställda equalizerlägen. AUX-ingång för anslutning av extern MP3-spelare. Bluetooth funktion för handsfree och streaming av musik. TEKNISKA DATA Frekvensband: ,4 GHz Max radiofrekvenseffekt: dbm Spänningsmatning: V DC, minusjord Ström: max 10 A Max uteffekt: kanaler x 40 W Chassimått: x 165 x 50 mm Ingångar: USB, SD, CD, AUX Max. minne: SD/ MMC 32 GB, USB 32 GB Max. antal filer: 999 Max. antal mappar: 300 Fjärrkontroll: CR2025-batteri, medföljer Antenn: Aktiv DAB antenn medföljer DAB-radio Frekvensområde: MHz Känslighet: dbm FM-radio Frekvensområde: ,5 108 MHz Mittfrekvens: ,7 MHz Känslighet: >25 db MW-radio Frekvensområde: khz Mittfrekvens: khz Känslighet: dbuv SÄKERHETSFÖRESKRIFTER Läs alltid manualen före användning och spara den för framtida bruk. För fast montering i bil/fordon. Produkten får inte modifieras eller byggas om. Produkten är avsedd att drivas med 12 V DC med minusjordat elsystem. Bilstereon ska anslutas enligt inkopplingsschemat för att den ska fungera som det är tänkt och för att undvika skador. Högtalarna måste anslutas korrekt, annars finns risk för skador på förstärkare och/eller högtalare. INSTALLATION Bilstereon bör monteras av en fackman. Biltema ansvarar inte för problem som uppstår p.g.a. felaktig installation. Att tänka på före montering: Innan du monterar fast bilstereon, anslut kablaget, kontrollera att alla kopplingar är korrekta och starta upp enheten för att kontrollera att alla funktioner fungerar. Använd endast delar som medföljer enheten vid montering. Vid montering av andra delar eller kablage kan skador eller fel uppstå. Om du behöver borra i bilen, eller göra andra ingrepp för att rymma bilstereon, kontakta först en fackman. Montera enheten på avsedd plats, där den inte är i vägen för föraren eller där den inte kan skada en passagerare vid en tvär inbromsning. Enheten är enbart avsedd för horisontell montering. Om enheten monteras i mer än 30 vinkel från horisontalläge riskerar bilstereons funktion att påverkas. Undvik att montera enheten på ställen i bilen där den kan utsättas för höga temperaturer, direkt solsken, damm, smuts eller starka vibrationer Biltema Nordic Services AB 2

3 SE Front- och bakmontering Denna enhet kan monteras antingen från fronten (standard DIN-frontmontering) eller bakifrån (DINbakmontering, använder sig av de gängade hålen på sidorna av enhetens chassi). För detaljbeskrivning, se följande två avsnitt. OBS! Innan du monterar enheten, se till att lossa de två skruvarna som sitter fastskruvade på chassits topp vid leverans. Lossa först de två skruvarna Frontmontering (metod A) Denna enhet kan frontmonteras i alla instrumentbrädor som har en öppning enligt bilden nedan: 53mm 1. Frontpanel 2. Sarg 3. Hölje 4. Vänster nyckel 5. Höger nyckel 6. Montera höljet genom att försiktigt passa in det i instrumentbrädans öppning och böj ut metallflikarna med en skruvmejsel. Troligen kommer inte alla flikar att vara användbara för att låsa höljet, så kontrollera vilka flikar som lämpar sig bäst och säkra höljet med hjälp av dessa mm 3 Försäkra dig först om att alla anslutningar är korrekt utförda och följ sedan följande steg: 1. Kontrollera att tändningen är avslagen och koppla loss bilbatteriets minuspol. 2. Koppla loss kabelhärvan och antennen från enheten. 3. Tryck på frontpanelens releaseknapp och lossa panelen (för närmare detaljer, se avsnittet Att använda den löstagbara frontpanelen ). 4. Ta tag i toppsidan av sargen, lyft den försiktigt uppåt och drag sedan utåt för att lossa den. 5. De två medföljande metallnycklarna används för att lossa enheten från höljet. För in nycklarna, med märkningen pekande uppåt, i de smala hål som finns i mitten av höljets höger och vänsterkanter (se illustration). Genom att trycka in nycklarna så lossar du de två metallspärrar som håller fast höljet. Lossa höljet genom att trycka det bakåt med hjälp av nycklarna. 1. Instrumentbräda 2. Flik/spärr 3. Skruvmejsel 4. Hölje 7. Koppla ihop antennen och kabelhärvan med enheten och säkerställ att inga kablar eller sladdar har lossnat. 8. Skjut in enheten och tryck den försiktigt i läge till dess metallspärrarna på höljet klickar till och låser fast enheten Biltema Nordic Services AB

4 SE 9. För att säkra enheten ytterligare, skruva fast den medföljande fästbulten i det gängade hålet på baksidan av enheten, för bulten genom ett av metallbandets hål och säkra det till enheten med hjälp av fjäderbrickan och muttern. Om behov finns, böj till metallbandet för att passa eventuella fästen bakom instrumentbrädan. Skruva sedan fast bandet i en av fordonschassits fasta metalldelar med den medföljande skruven och platta brickan. Metallbandet är inte bara avsett för stöldsäkerhet utan har också till uppgift att säkerhetsjorda enheten Bakmontering (metod B) Om ditt fordon är en Nissan eller en Toyota är det nödvändigt att bakmontera enheten. Använd skruvhålen markerade med T (för Toyota) eller N (för Nissan), belägna på sidorna av enheten för att säkra den till fordonets fabriksmonterade fästen Enhetens sida med skruvhål T och N markerade Fordonets fästen Skruv Skruv 1. Metallband 2. Fästbult 3. Mutter 4. Fjäderbricka 5. Skruv 6. Bricka Instrumentbräda eller konsol 10. Koppla tillbaka klampen på batteriets minuspol och snäpp tillbaka sargen på enheten. Då sargen sitter ordentligt, sätt tillbaka frontpanelen (för monteringsanvisning, se avsnittet Att använda den löstagbara frontpanelen ). Att montera loss enheten 1. Kontrollera att tändningen är avslagen och koppla loss bilbatteriets minuspol. 2. Montera loss metallbandet som fäster enheten till fordonet. 3. Tryck på frontpanelens releaseknapp och lossa försiktigt panelen. 4. Ta tag i toppsidan av sargen, lyft den försiktigt uppåt och drag sedan utåt för att lossa den. 5. För in de två medföljande nycklarna, med märkningen pekande uppåt, i de smala hål som finns i mitten av höljets höger och vänsterkanter (se illustration). Genom att trycka in nycklarna så lossar du de två metallspärrar som låser enheten till instrumentbrädan. Drag sedan försiktigt ut enheten och lossa kabelhärvan. Se till att skruvhålen på enheten och de på fordonets fästen sitter i linje och skruva sedan i skruvarna (5x5 mm) på bägge sidor. Observera att enhetens sarg, hölje och metallband inte används vid bakmontering Biltema Nordic Services AB 4

5 SE ATT ANVÄNDA DEN LÖSTAGBARA FRONTPANELEN Att montera loss den löstagbara frontpanelen 1. Tryck på releaseknappen. Frontpanelen kommer nu att kunna fällas ned. Att montera den löstagbara frontpanelen 1. För att montera frontpanelen, sätt in den med den vänstra sidan först och tryck sedan in den högra. Vänster sida Releaseknapp Frontpanel 2. För att ta loss frontpanelen, ta tag om den högra kanten på panelen, tryck panelen åt vänster och dra försiktigt ut panelen. 2. När de två sidorna är fästa till enheten, tryck frontpanelen på plats till dess den snäpper fast. Vänster sida Frontpanel Höger sida 3. Förvara alltid den lösa frontpanelen i det medföljande fodralet Frontpanel Fodral 3. Observera att om inte frontpanelen snäpper fast ordentligt så kan det orsaka problem med kommunikationsporten på baksidan. Detta kan visa sig med att segment faller bort från LCD-displayen. Om så är fallet, tryck på releaseknappen, tag lös frontpanelen och sätt tillbaka den igen. Hanteringstips 1. Se till att frontpanelen inte blir tappad eller utsatt för stötar. 2. Utsätt inte frontpanelen eller panelens knappar för onödigt tryck när du lossar eller monterar den. Panelen ska i normala fall snäppa i läge utan att överdriven kraft används. 3. Rör inte kontaktdonen och kommunikationsporten på panelens baksida eller på enhetens front då detta kan leda till att kontaktytorna blir dåligt. 4. Om damm eller smuts fastnat på kontaktytorna, försök då torka bort det med en ren, torr trasa. 5. Utsätt inte frontpanelen för höga temperaturer och håll den undan direkt solsken. 6. Undvik att tvätta med, eller utsätta panelen för, flyktiga vätskor (bensin, thinner, insektsmedel). 7. Försök inte att montera isär frontpanelen Biltema Nordic Services AB

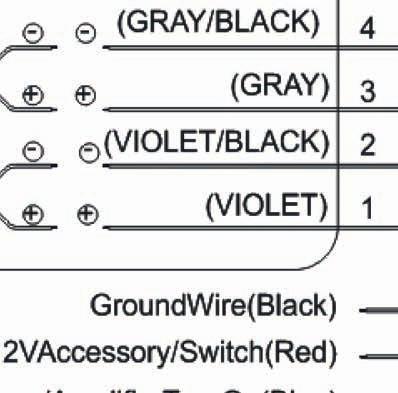

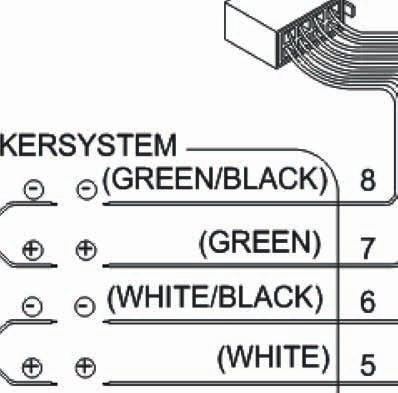

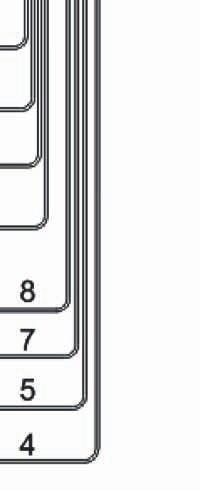

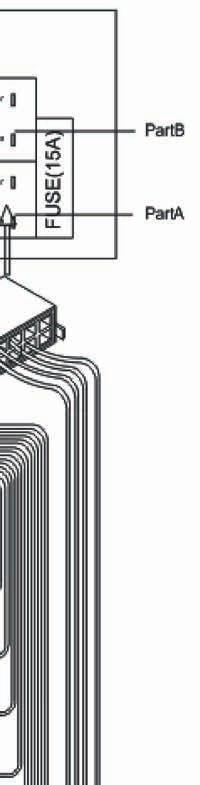

6 SE KABELANSLUTNINGAR B Säkring A Antennanslutning DAB antennanslutning Utgångar Lch (Vit) Rch (röd) 4-högtalarsystem grön/svart Bakre högralare, vänster grön vit/svart Främre högtalare, vänster vit grå/svart Främre högtalare, höger Bakre högtalare, höger grå lila/svart lila Jordkabel (svart) +12 V tändningslås (röd) Elantenn (blå) +12 V konstant spänning (gul) 1. Bilstereon kan endast användas med 12 V DC med minusjordat elsystem. 2. Anslut inte kablarna till bilbatteriet förrän all annan kabeldragning är korrekt ansluten. 3. Se till att ansluta den gula kabeln till pluspolen på batteriet. 4. Om säkringen behöver bytas - Se till att byta till en säkring med exakt samma specifikationer. 5. Använd 4 8 ohm högtalare för bästa funktion Biltema Nordic Services AB 6

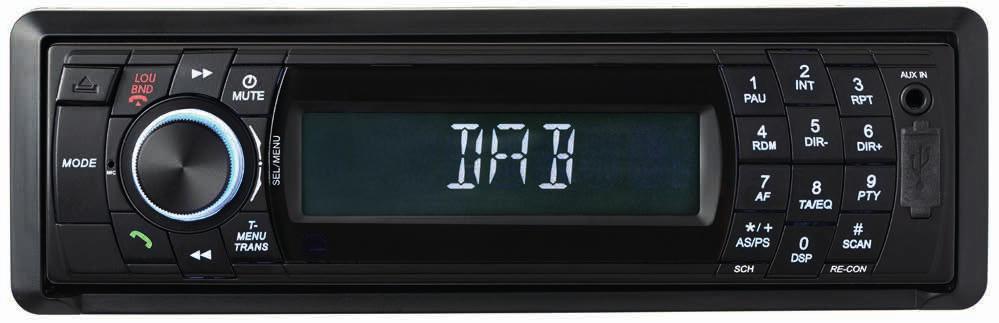

7 SE ANVÄNDNING 1. Knapp för att lossa panelen 2. Lägga på/lou/bnd 3. VOL/SEL/MENU/ENT (volymkontroll) 4. (sök/upp knapp) 5. på-/avknapp/tyst läge 6. Display 7. 1/ Pausa/Spela upp 8. 4/RDM 9. 2/INT 10. 5/DIR /RPT 12. 6/DIR+ 13. AUX-ingång 14. USB-ingång 15. 9/PTY 16. SCAN/#/RE-CON 17. 8/TA/EQ 18. 0/DISP 19. 7/AF 20. */+/AS/PS/SCH 21. T-meny/Trans 22. sök/ner-knapp 23. Svara 24. Mikrofon 25. MODE 26. Öppning för cd-skiva 27. Ejekt-knapp för cd 28. SD minneskortläsare 29. Återställningsknapp 30. IR-diod Biltema Nordic Services AB

8 SE GRUNDLÄGGANDE FUNKTIONER Starta / stäng av enheten Tryck på /MUTE-knappen (5) för att starta enheten. Tryck och håll knappen intryckt för att stänga av. Tyst läge När enheten är igång tryck på /MUTE-knappen för att aktivera/avaktivera tyst läge. Ställa klockan Tryck och håll knappen DSP (18) intryckt. Nu blinkar HH i displayen. Tryck på / för att ställa timmar. Tryck på DSP för att välja MM. Tryck på / för att ställa minuter. Tryck på DSP för att bekräfta och återgå. När enheten tar emot en DAB-station kommer den att synkronisera med stationens tidsinställning. Välj läge Tryck på MODE (25) för att välja Radio CD USB SD AUX. Ändra ljud- och de manuella equalizerinställningarna Vrid på SEL (3) för att välja önskad inställning. Inställningarna ändras i följande ordning: BAS (bas) -> TRE (diskant) -> BAL (balans) -> FAD (fader) -> BEEP (på/ av) -> EQ (Flat-Clas-Pop-Rock-EQ off) -> LOUD (på/ av) -> LOC (på/av) -> STEREO (Stereo/mono) -> VOL (volym). AUX-INGÅNG EXTERN LJUDINGÅNG Enheten kan kopplas samman med en bärbar enhet t.ex. en MP3-spelare via AUX-ingången (13). Tryck på MODE-knappen och välj AUX. RADIO Välj frekvensband Tryck på BND (2) för att välja frekvensband enligt följande: FM1->FM2->FM3->MW1->MW2 Välja radiokanal Manuell sökning Tryck och håll knapp / (4/22) för att manuellt söka radiokanal. Automatisk sökning Tryck på / (4/22) för att starta automatisk kanalsökning. Automatisk minneslagring Tryck och håll knappen AS/PS (20) intryckt i 2 sekunder för att söka av och lagra de 6 starkaste stationerna/kanalerna. Programscanning Tryck på knappen AS/PS (20) för att skanna förinställda stationer lagrade på förvalsknapparna 1 6. Manuell lagring av förval Tryck på / (4/22) för att hitta önskad station/ kanal. Tryck och håll önskad förvalsknapp (1 6 ) intryckt i 2 s tills valt nummer visas i displayen. Tryck på 1 6 för att lyssna på förvald station/kanal. OBS: Enheten kan lagra upp till 6 stationer på varje frekvensband. RDS (Radio Data System) Tryck och håll knappen SEL (3) i 2 s för att visa RDS menyn: TA VOL->AF (på/av)->ta (på/av)->reg (på/av). När önskat läge är valt vrid på SEL-knappen för att justera. Tryck på knapparna AF eller TA (19/18) för att aktivera/ avaktivera AF respektive TA funktionen. Alternativ frekvens, AF Funktionen innebär att namnet på de kanaler som radion kan uppfatta kommer att visas på displayen. AF blinkar i displayen när radiosignalen är dålig. Trafikinformation (TA) Funktionen känner av om det som sänds är ett trafikmeddelande eller en normal radioutsädning. Programkategori (PTY) Tryck på PTY (15) för att välja PTY-grupp. Vrid på volymknappen (3) för att välja kategori t.ex. nyheter, musik eller sport. Volym för trafikinformation,ta VOL Funktionen innebär att du kan välja lägsta volym för trafikinformation. Regionala sändningar REG Tryck och håll AF knappen intryckt i 2 s för att aktivera/avaktivera REG-funktionen. Detta kan även göras i RDS-läge. Regionala sändningar för kanaler som sänder både nationellt och regionals. En del stationer regionalanpassar sina utsändningar vissa perioder. Är funktionen inte aktiv kommer regionala sändningar på vald station att väljas Biltema Nordic Services AB 8

9 SE DAB (DIGITA AUDIO BROADCASTING) Aktivera DAB-läge Tryck på MODE-knappen för att välja DAB läge. Välj frekvensband Tryck på BND (2) för att välja DAB1->DAB2->DAB3. Sök och lagra stationer Tryck på AS/PS (20) för att söka och lagra stationer. Funktionen letar upp och lagrar 18 stationer under DAB 1-3. Välj station Tryck på / (4/22) för att välja station Lagra station manuellt Tryck på / (4/22) för att välja önskad station. Tryck och håll förvalsknapp 1 6 i 2 s för att lagra stationen. Visa information Tryck på DSP (18) för att visa stationsinformation på displayen. CD/MP3/WMA Välj spår Tryck på / (4/22) för att välja nästa eller föregående spår. Tryck och håll / (4/22) för att snabbspola framåt/bakåt. Pausa uppspelning Tryck på PAU (7) för att pausa uppspelning. Tryck på knappen igen för att starta uppspelningen igen. Introuppspelning Tryck på INT (9) för att spela upp de första sekunderna av varje spår. Upprepa spår Tryck på RPT (11) för att upprepa uppspelningen av ett spår. Tryck igen för att upprepa uppspelning av alla spår. Spela upp i slumpmässig ordning Tryck på RDM (8) för att aktivera/avaktivera slumpmässig uppspelning. Mata ut skivan Tryck på (27) för att stoppa uppspelning och mata ut skivan. Välj katalog Tryck på DIR-/DIR+ (10/12) för att välja föregående/ nästa katalog. Hoppa framåt eller bakåt i spellista, -10/+10 Vid uppspelning från MP3/WMA, tryck och håll DIR-/ DIF+ intryckt i 2 s för hoppa -10/+10 låtar framåt eller bakåt i spellista. Välja fil med APS knappen Vid uppspelning från MP2/WMA. Tryck på AS/PS (20) för att söka fil. Det finns tre sätt att söka efter en fil; filnummer, filnamn eller katalog. USB ELLER SD/MMC-KORTLÄSARE Anslut en USB-enhet till USB-ingången (11). Uppspelning från ansluten enhet startas automatiskt. Om annat läge är aktivt tryck på MODE (20) för att välja USB-läget. Anslut ett SE/MMC-kort i kortläsaren (28). Uppspelning från ansluten enhet startas automatiskt. Om annat läge är aktivt tryck på MODE (20) för att välja SD-läget. OBS: Det finns många olika USB-enheter och SD minneskort på marknaden. Vi kan inte garantera att alla modeller fungerar till denna enhet. Enheten kanske inte stöder alla typer av multimedia filer då de kan ha processer för uppspelning som inte är kompatibla med processerna för denna enhet. BLUETOOTH Förberedelser Se till att mobiltelefonen du vill ansluta stöder Bluetooth. För bästa talkvalitet bör avståndet mellan mobil och enheten vara mindre än 3 meter. Det bör ej finnas några metallföremål mellan enheten och mobiltelefonen. Sammankoppling 1. Aktivera Bluetooth på mobiltelefonen. 2. Välj CAR KIT i listan över anslutningsbara enheter i mobiltelefonen. Skulle lösenord behövas, ange När sammankopplingen är utförd visas Bluetoothsymbolen i displayen. Avaktivera/aktivera Bluetooth-funktionen Tryck och håll knappen SCAN intryckt tills Bluetoothsymbolen släcks. Aktivera funktionen igen genom att trycka och hålla knappen SCAN intryckt tills Bluetooth-symbolen visas Biltema Nordic Services AB

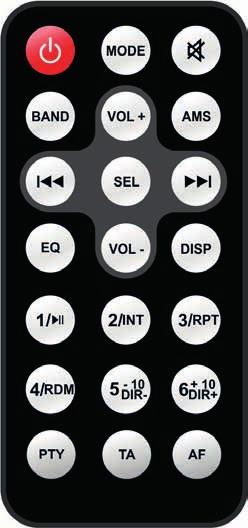

10 SE Uppspelning via Bluetooth Tryck på MODE (25) för att välja BT-läget. Nu startar uppspelning automatiskt. Tryck på PAU för att pausa/ starta uppspelning. Tryck på / (4/22) för att väja nästa/föregående låt. Svara/avböja inkommande samtal Tryck på för att svara på inkommande samtal. Tryck på för att avböja inkommande samtal eller avsluta pågående samtal. Telefonmenyn Tryck på T-MENU (21) för att visa BOOK-> RECEIVED- >DIALED->MISSED. Ringa upp Är BT-läget aktivt tryck på, ange önskat nummer och tryck på volymknappen (3). FJÄRRKONTROLL 16. DISP Visa tiden 17. 3/RPT Upprepa uppspelning 18. 6/+10/DIR+ +10/DIR+ knapp 19. TA Aktivera trafikinformation 20. AF Aktivera automatisk sökfunktion 21. PTY Välja programtyp MONTERA DAB-ANTENN Antennen ska monteras på höger sida av vindrutan. A n t e n n fi lm Anslutning för DAB+ antenn Antennförstärkare Jordningsfi lm 1. Innan DAB-antennen monteras måste beklädnaden på A-stolpen tas bort. Demontering av beklädnaden ska utföras av en fackman om inte adekvat kunskap finns. OBS: Finns Airbag monterad måste bilen göras strömlös. 2. Rengör ytan på vindrutan och chassiet där antennen ska fästas. 3. Mät noga ut var antennen ska placeras, den kan inte demonteras. Tänk på att beklädnaden måste kunna monteras tillbaka. 4. Ta bort skyddspappret. Placera antennen med den svarta jordningsfilmen mot bilens chassi och antennfilmen samt antennförstärkaren mot vindrutan. OBS: Jordningsfilmen ska anslutas för att reducera eventuella störningar. 1. På/av-knapp 2. VOL+ Öka volymen 3. BAND Välj frekvensband 4. Föregående 5. VOL- Sänk volymen 6. EQ Välj önskad equalizerinställning 7. 2/INT Introfunktion 8. 1/ Starta/pausa uppspelning 9. 4/RDM Spela upp slumpmässigt 10. 5/-10/DIR- -10/DIR- knapp 11. MODE Välj funktionsläge 12. Tyst läge 13. AMS Aktivera automatisk minneslagrning/ programskanning 14. SEL Välj ljudinställning 15. Nästa Vindruta A-stolpe Biltema Nordic Services AB 10

11 SE OBS: Minsta avståndet mellan DAB-antennen och övre kanten på vindrutan är 6 cm. Om det finns ett UV-skydd längs överkanten på vindrutan ska antennen monteras minst 6 cm under kanten på UV-skyddet. 5. Anslut DAB-antennen i uttaget på baksidan av enheten. FELSÖKNING Innan du börjar felsöka enheten, kontrollera alltid att kablar och anslutningar sitter ordentligt. Om felet kvarstår efter felsökning, lämna in enheten till behörig fackman för service och reparation. Återställa enheten Ta bort frontpanelen enligt avsnittet Att använda den löstagbara frontpanelen. Tryck på den infällda återställningsknappen (29) trycks in med t.ex. ett gem för att återställa enheten. Återställning kan behövas då enheten precis monterats eller om kablaget dragits om, någon funktionsknapp fungerar inte som den ska eller om displayen visar felmeddelande. OBS Alla minnesfunktioner försvinner vid återställning. Radion fungerar inte. Den automatiska sökningsfunktionen för radiokanaler fungerar inte. Knapparna fungerar inte Antennkabeln är inte ansluten. Radiosignalen är för svag. Den inbyggda microdatorn fungerar ej som den ska Kontrollera antennkabeln, anslut den försiktigt om den sitter löst och försök igen. Ställ in radiokanalen manuellt. Tryck på Reset knappen. Frontpanelen sitter inte korrekt. EL-AVFALL Förbrukade elektriska och elektroniska produkter, däribland alla typer av batterier, ska lämnas till avsett insamlingsställe för återvinning. (Enligt direktiv 2012/19/ EU och 2006/66/EC). SYMPTOM ORSAK LÖSNING Ingen strömförsörjning. CD-skiva kan inte matas in eller matas ut. Inget ljud. Hack i ljuduppspelningen. Fordonets tändning är inte påslagen. Säkringen har gått. Det sitter redan en skiva i CDspelaren. Du har försökt att sätta i skivan upp och ned. CD-skivan är smutsig, repad eller trasig. Temperaturen i bilen är för hög. Kondens. Volymen är låg eller ljudet tystat (mute). Kabelanslutningarna är inte korrekt anslutna eller har lossnat. Enheten är installerad i mer än 30 vinkel. CD-skivan är smutsig, repad eller trasig. Vrid tändningen till ACC om du inte vill starta fordonet. Byt säkring Mata ut skivan och försök igen. Försök att mata in skivan igen med texten uppåt. Försök rengöra eller putsa skivan och försök igen. Vänta till dess temperaturen har normaliserats och försök igen. Vänta i ungefär en timma och försök igen. Höj volymen och kontrollera att mutefunktionen inte är aktiverad. Kontrollera kabelanslutningarna. Justera monteringsvinkeln så den inte överstiger 30. Försök rengöra eller putsa skivan och försök igen Biltema Nordic Services AB

12 NO DAB BILSTEREO Biltema forsikrer at denne typen radioutstyr, DAB+ Bilstereo, samsvarer med direktiv 2014/53/EU. Den fullstendige teksten til EU-erklæringen finner du på følgende adresse: Varemerket og logoen Bluetooth er et registrert varemerke som tilhører Bluetooth SIG, Inc. og som brukes av Biltema på lisens. MERKING Produktet bruker Bluetooth-teknologi. EGENSKAPER DAB-radio Stereoradio utstyrt med PLL Synthesizer og RDS (Radio Data System). Automatisk minnelagring. Håndterer CD-plater samt lydfiler i MP3- og WMA-format. Utstyrt med USB-port og SD-/MMC-kortleser. Avtagbart frontpanel. Forhåndsinnstilt equalizer. AUX-inngang for tilkobling av ekstern MP3-spiller. Bluetooth-funksjon for handsfree og streaming av musikk. TEKNISKE DATA Frekvensbånd: ,4 GHz Maks. radiofrekvenseffekt:....7 dbm Spenningsmating: V DC, minusjord Strøm: maks. 10 A Maks. uteffekt: kanaler x 40 W Chassismål: x 160 x 50 mm Innganger: USB, SD, CD, AUX Maks. minne: sd/ MMC 32 GB, USB 32 GB Maks. antall filer: Maks. antall mapper: Fjernkontroll: CR2025-batteri, medfølger Antenne: Aktiv DAB-antenne medfølger DAB-radio Frekvensområde: MHz Følsomhet: dbm FM-radio Frekvensområde: ,5-108 MHz Mellomfrekvens: MHz Følsomhet: >25 db MW-radio Frekvensområde: khz Mellomfrekvens: khz Følsomhet: dbuv SIKKERHETSFORSKRIFTER Les alltid bruksanvisningen før bruk, og ta vare på den for fremtidig bruk. For fast montering i bil. Produktet må ikke modifiseres eller bygges om. Produktet skal drives med 12 V DC med minusjordet elanlegg. Bilstereoen skal kobles til i samsvar med koblingsskjemaet for at den skal fungere som tiltenkt og for å unngå skader. Høyttalerne må kobles til på riktig måte, ellers er det fare for at forsterker eller høyttalere skades. MONTERING Bilstereoen bør monteres av fagpersonell. Biltema påtar seg ikke ansvar for problemer som måtte oppstå pga. feil installasjon. Før montering Før du monterer fast bilstereoen, foreta tilkobling av kabler, kontroller at alle koblinger er korrekte, og start opp enheten for å kontrollere at alle funksjoner virker som de skal. Bruk kun deler som medfølger enheten ved montering. Ved montering av andre deler eller kabler kan det oppstå skader eller feil. Dersom du må bore i bilen, eller gjøre andre inngrep for å få plass til bilstereoen, kontakt først fagpersonell. Monter enheten på egnet sted, der den ikke er i veien for føreren, og der den ikke kan skade en passasjer ved en brå nedbremsing. Enheten er kun beregnet for horisontal montering. Om enheten monteres i mer enn 30 vinkel fra horisontal posisjon, kan bilstereoens funksjon påvirkes. Unngå å montere enheten på steder i bilen der den kan utsettes for høye temperaturer, direkte solskinn, støv, smuss eller sterke vibrasjoner Biltema Nordic Services AB 12

13 NO Front- og bakmontering Denne enheten kan monteres enten fra fronten (standard DIN-frontmontering) eller bakfra (DINbakmontering, gjør bruk av de gjengede hullene på sidene av enhetens chassis). For detaljbeskrivelse, se følgende to avsnitt. OBS! Før du monterer enheten, pass på å løsne de to skruene som sitter fastskrudd på chassisets topp ved levering. Løsne først de to skruene Frontpanel 2. Pyntekant 3. Deksel 4. Venstre nøkkel 5. Høyre nøkkel Frontmontering (metode A) Denne enheten kan frontmonteres i alle dashbord som har en åpning som vist i bildet nedenfor. 53mm 6. Monter dekselet ved å føre det forsiktig inn i dashbordets åpning, og bøy ut metallflikene med en skrutrekker. Samtlige fliker vil sannsynligvis ikke kunne brukes for å låse dekselet, så kontroller hvilke fliker som er best egnet, og fest dekselet ved hjelp av disse mm Forsikre deg først om at alle tilkoblinger er korrekt utført, og følg så trinnene nedenfor: 1. Kontroller at tenningen er slått av, og foreta frakobling av bilbatteriets minuspol. 2. Foreta frakobling av kabelsett og antenne fra enheten. 3. Trykk på frontpanelets release-knapp, og ta av panelet (mer detaljert beskrevet i avsnittet Bruke det avtakbare frontpanelet ). 4. Ta tak i toppen av den ytre pyntekanten, løft den forsiktig oppover og dra deretter utover for å ta den av. 5. De to medfølgende metallnøklene brukes for å løsne enheten fra dekselet. Før nøklene, med merkingen pekende oppover, inn i de smale hullene i midten av dekselets høyre og venstre kanter (se illustrasjon). Ved å trykke inn nøklene løsner du de to metallsperrene som holder dekselet fast. Løsne dekselet ved å trykke det bakover ved hjelp av nøklene Dashbord 2. Flik/sperre 3. Skrutrekker 4. Pyntekant 7. Koble antennen og kabelsettet sammen med enheten, og forsikre deg om at ingen kabler eller ledninger har løsnet. 8. Skyv enheten inn, og trykk den forsiktig på plass til metallsperrene på dekselet klikker til og låser enheten fast Biltema Nordic Services AB

14 NO 9. For å sikre enheten ytterligere, skru fast medfølgende festebolt i det gjengede hullet på baksiden av enheten, før bolten inn gjennom ett av metallbåndets hull, og fest det til enheten ved hjelp av fjærplate og mutter. Om nødvendig, bøy metallbåndet for å passe eventuelle fester bak dashbordet. Skru deretter fast båndet i en av bilchassisets faste metalldeler med medfølgende skrue og flat plate. Metallbåndet skal ikke kun være en tyverisikring, men har også som oppgave å sikkerhetsjorde enheten Bakmontering (metode B) Dersom bilen din er en Nissan eller en Toyota, må du bakmontere enheten. Bruk skruehullene merket med T (for Toyota) eller N (for Nissan), som befinner seg på sidene av enheten, for å feste den til bilens fabrikkmonterte fester. Enhetens side med skruehull merket T og N Bilens fester Skrue 1. Metallbånd 2. Festebolt 3. Mutter 4. Fjærplate 5. Skrue 6. Flat plate Skrue Dashbord eller konsoll 10. Koble kabelen til batteriets minuspol igjen, og sett pyntekanten på enheten. Når pyntekanten sitter ordentlig, sett på igjen frontpanelet (monteringsanvisning i avsnittet Bruke det avtakbare frontpanelet ). Demontere enheten 1. Kontroller at tenningen er slått av, og foreta frakobling av bilbatteriets minuspol. 2. Fjern metallbåndet som fester enheten til bilen (se punkt 1.3). 3. Trykk på frontpanelets release-knapp, og ta forsiktig panelet av (mer detaljert beskrevet i avsnitt 2.1). 4. Ta tak i toppen av den ytre pyntekanten, løft den forsiktig oppover og dra deretter utover for å ta den av. 5. Før de to medfølgende nøklene, med merkingen pekende oppover, inn i de smale hullene i midten av dekselets høyre og venstre kanter (se illustrasjon). Ved å trykke inn nøklene løsner du de to metallsperrene som låser enheten til dashbordet. Dra deretter forsiktig enheten ut, og løsne kabelsettet. Se til at skruehullene på enheten og på bilens fester er i linje med hverandre, og skru deretter i skruene (5x5 mm) på begge sider. Legg merke til at enhetens pyntekant, deksel og metallbånd ikke brukes ved bakmontering Biltema Nordic Services AB 14

15 NO BRUKE DET AVTAKBARE FRONTPANELET Demontere det avtakbare frontpanelet 1. Trykk på release-knappen. Frontpanelet vil nå kunne slås ned. Montere det avtakbare frontpanelet 1. For å montere frontpanelet, sett det i med venstre side først, og trykk så inn den høyre. Venstre side Releasek-napp 2. For å ta av frontpanelet, grip tak om høyre kant på dette, trykk det mot venstre, og dra det forsiktig ut. Frontpanel Høyre side 2. Når de to sidene er festet til enheten, trykk frontpanelet på plass helt til det kneppes fast. Venstre side Frontpanel Høyre side 3. Oppbevar alltid det løse frontpanelet i medfølgende futteral. Frontpanel Futteral 3. Legg merke til at dersom ikke frontpanelet kneppes fast ordentlig, kan det forårsake problemer med kommunikasjonsporten på baksiden. Dette kan vise seg ved at segmenter faller bort fra LCD-displayet. Dersom dette er tilfellet, trykk på release-knappen, ta frontpanelet av og sett det på igjen. Håndteringstips 1. Pass på at frontpanelet ikke mistes i bakken eller blir utsatt for støt. 2. Utsett ikke frontpanelet eller panelets knapper for unødig press når du demonterer eller monterer det. Panelet skal i normale tilfeller kneppes på plass uten bruk av for stor kraft. 3. Berør ikke kontaktene og kommunikasjonsporten på panelets bakside eller på enhetens front, fordi dette kan føre til at kontaktflatene blir dårlige. 4. Dersom støv eller smuss har satt seg fast på kontaktflatene, prøv å tørke det bort med en ren, tørr klut. 5. Utsett ikke frontpanelet for høye temperaturer og hold det borte fra direkte sollys. 6. Unngå å vaske panelet med, eller utsette det for, flyktige væsker (bensin, tynner, insektmiddel). 7. Prøv ikke å ta frontpanelet fra hverandre Biltema Nordic Services AB

16 NO KABELTILKOBLINGER B Sikring A Antennetilkobling DAB-antennetilkobling Utganger Lch (hvit) Rch (rød) 4-høyttalersystem grønn/svart Bakhøyttaler, venstre grønn hvit/sort Fronthøyttaler, venstre hvit grå/sort Fronthøyttaler, h øyre Bakhøyttaler, høyre grå lilla/sort lilla Jordkabel (sort) +12 V tenningslås (rød) Elantenne (blå) +12 V konstant spenning (gul) 1. Bilstereoen må kun brukes med 12 V DC med minusjordet system. 2. Kablene må ikke kobles til bilbatteriet før alle de andre kablene er tilkoblet. 3. Påse at den gule kabelen kobles til batteriets plusspol. 4. Hvis sikringen må byttes, må du bruke en sikring med de samme spesifikasjonene. 5. Bruk 4 8 ohm høyttalere for best mulig funksjon Biltema Nordic Services AB 16

17 NO BRUK 1. Knapp for å løsne panelet. 2. Legge på / LOU / BND 3. VOL/SEL/MENU/ENT (volumkontroll) 4. (søk / knapp opp) 5. på-/av-knapp / stille modus 6. Display 7. 1/ Pause / Spill av 8. 4/RDM 9. 2/INT 10. 5/DIR 11. 3/RPT 12. 6/DIR+ 13. AUX-inngang 14. USB-inngang 15. 9/PTY 16. SCAN/#/RE-CON 17. 8/TA/EQ 18. 0/DISP 19. 7/AF 20. */+/AS/PS/SCH 21. T-meny/Trans 22. søk / knapp ned 23. Svare 24. Mikrofon 25. MODE 26. Åpning for CD-plate 27. Ejekt-knapp for CD 28. SD-minnekortleser 29. Tilbakestillingsknapp 30. IR-diode Biltema Nordic Services AB

18 NO GENERELLE FUNKSJONER Slå enheten på/av Trykk på /MUTE-knappen (5) for å slå på enheten. Hold inne knappen for å slå av. Stille modus Når enheten er slått på, kan du trykke på knappen /MUTE for å aktivere/deaktivere stille modus. Stille klokken Hold inne knappen DSP (18). Nå blinker HH i displayet. Trykk på / for å stille inn timer. Trykk på DSPP for å velge MM. Trykk på / for å stille inn minutter. Trykk på DSP for å bekrefte og gå tilbake. Når enheten tar imot en DAB-stasjon, vil den synkronisere med stasjonens klokke. Velg modus Trykk på MODE (25) for å velge Radio CD USB SD AUX. Endre lyd- og manuelle equalizerinnstillinger Vri på SEL (3) for å velge ønsket innstilling. Innstillingene endres i denne rekkefølgen: BAS (bass) -> TRE (diskant) -> BAL (balanse) -> FAD (fader) -> BEEP (på/ av) -> EQ (Flat-Clas-Pop-Rock-EQ off) -> LOUD (på/ av) -> LOC (på/av) -> STEREO (Stereo/mono) -> VOL (volum). AUX-INNGANG EKSTERN LYDINNGANG Enheten kan kobles sammen med en bærbar enhet, for eksempel en MP3-spiller, via AUX-inngangen (13). Trykk på MODE-knappen, og velg AUX. RADIO Velg frekvensbånd Trykk på BND (2) for å velge frekvensbånd i denne rekkefølgen: FM1 -> FM2 -> FM3 -> MW1 -> MW2 Velge radiokanal Manuelt søk Hold inne knappen / (4/22) for å søke etter radiokanal manuelt. Automatisk søk Trykk på / (4/22) for å starte automatisk kanalsøk. Automatisk minnelagring Hold inne knappen AS/PS (20) i 2 sekunder for å søke opp og lagre de 6 sterkeste stasjonene/kanalene. Programskanning Trykk på knappen AS/PS (20) for å skanne etter forhåndsinnstilte stasjoner som er lagret på forvalgsknappene 1 6. Manuell lagring av forvalg Trykk på / (4/22) for å finne ønsket stasjon/ kanal. Hold inne ønsket forvalgsknapp (1 6) i 2 sekunder til valgt nummer vises i displayet. Trykk på 1 6 for å lytte til forvalgt stasjon/kanal. OBS: Enheten kan lagre inntil 6 stasjoner på hvert frekvensbånd. RDS (Radio Data System) Hold inne knappen SEL (3) i 2 sekunder for å vise RDS-menyen: TA VOL -> AF (på/av) -> TA (på/av) -> REG (på/av). Når ønsket modus er valgt, vrir du på SEL-knappen for å justere. Trykk på knappen AF eller TA (19/18) for å aktivere/ deaktivere AF- eller TA-funksjonen. Alternativ frekvens, AF Funksjonen innebærer at navnet på kanalene som radioen kan oppfatte, vises i displayet. AF blinker i displayet når radiosignalet er svakt. Trafikkinformasjon (TA) Funksjonen registrerer om det som sendes er en trafikkmelding eller en normal radiosending. Programkategori (PTY) Trykk på PTY (15) for å velge PTY-gruppe. Vri på volumknappen (3) for å velge kategori, for eksempel nyheter, musikk eller sport. Laveste volum for trafikkinformasjon, TA VOL Funksjonen innebærer at du kan velge laveste volum for trafikkinformasjon. Regionale sendinger REG Hold inne AF-knappen i 2 sekunder for å aktivere/ deaktivere REG-funksjonen. Dette kan også gjøres i RDS-modus. Regionale sendinger for kanaler som sender både nasjonalt og regionalt. En del stasjoner regiontilpasser sendingene sine i enkelte perioder. Hvis funksjonen ikke er aktivert, vil det velges regionale sendinger for valgt stasjon Biltema Nordic Services AB 18

19 NO DAB (DIGITAL AUDIO BROADCASTING) Aktivere DAB-modus Trykk på knappen MODE for å velge DAB-modus. Velg frekvensbånd Trykk på BND (2) for å velge DAB1 -> DAB2 -> DAB3. Søk og lagre stasjoner Trykk på AS/PS (20) for å søke opp og lagre stasjoner. Funksjonen søker opp og lagrer 18 stasjoner under DAB 1 3. Velg stasjon Trykk på / (4/22) for å velge stasjon Lagre stasjon manuelt Trykk på / (4/22) for å velge ønsket stasjon. Hold inne forvalgsknapp 1 6 i 2 sekunder for å lagre stasjonen. Vise informasjon Trykk på DSP (18) for å vise stasjonsinformasjon i displayet. CD/MP3/WMA Velg spor Trykk på / (4/22) for å velge neste eller forrige spor. Hold inne / (4/22) for å hurtigspole forover/bakover. Sette avspillingen på pause Trykk på PAU (7) for å sette avspillingen på pause. Trykk på knappen igjen for å gjenoppta avspillingen. Introavspilling Trykk på INT (9) for å spille av de første sekundene av hvert spor. Gjenta spor Trykk på RPT (11) for å gjenta avspillingen av et spor. Trykk igjen for å gjenta avspillingen av alle spor. Spille av i vilkårlig rekkefølge Trykk på RDM (8) for å aktivere/deaktivere vilkårlig avspilling. Mate ut platen Trykk på [symbol] (27) for å stoppe avspillingen og mate ut platen. Velg katalog Trykk på DIR /DIR+ (10/12) for å velge forrige/neste katalog. Hoppe fremover eller bakover i spilleliste, 10/+10 Ved avspilling fra MP3/WMA, kan du holde inne DIR /DIR+ i 2 sekunder for å hoppe 10/+10 låter fremover eller bakover i spillelisten. Velge fil med APS-knappen Ved avspilling fra MP3/WMA. Trykk på AS/PS (20) for å søke etter fil. Det er tre måter å søke etter en fil på: filnummer, filnavn eller katalog. USB ELLER SD-/MMC-KORTLESER Koble en USB-enhet til USB-inngangen (11). Avspilling fra tilkoblet enhet starter automatisk. Hvis annen modus er aktiv trykk på MODE (20) for å velge USB-modus. Koble et SD-/MMC-kort til kortleseren (28). Avspilling fra tilkoblet enhet starter automatisk. Hvis annen modus er aktiv trykk på MODE (20) for å velge SD-modus. OBS: Det finnes mange ulike USB-enheter og SDminnekort på markedet. Vi kan ikke garantere at alle modeller fungerer sammen med denne enheten. Det kan hende at enheten ikke støtter alle typer multimediafiler, siden de kan ha prosesser for avspilling som ikke er kompatible med prosessene for denne enheten. BLUETOOTH Forberedelser Påse at mobiltelefonen som du skal koble til, støtter Bluetooth. For best mulig talekvalitet bør avstanden mellom mobiltelefon og enheten ikke overstige 3 meter. Det bør ikke være metallgjenstander mellom enheten og mobiltelefonen. Sammenkobling 1. Aktiver Bluetooth på mobiltelefonen. 2. Velg CAR KIT i listen over enheter som kan kobles til i mobiltelefonen. Hvis du blir spurt om passord, er det Når sammenkoblingen er utført, vises Bluetoothsymbolet i displayet. Aktiver/deaktiver Bluetooth-funksjonen Hold inne knappen SCAN til Bluetooth-symbolet slukker. Aktiver funksjonen igjen ved å holde inne knappen SCAN til Bluetooth-symbolet vises Biltema Nordic Services AB

20 NO Avspilling via Bluetooth Trykk på MODE (25) for å velge BT-modus. Nå starter avspillingen automatisk. Trykk på PAU for å sette avspillingen på pause / gjenoppta avspillingen. Trykk på / (4/22) for å velge neste/forrige sang. Svare/avvise innkommende samtale Trykk på for å svare på innkommende samtale. Trykk på for å avvise innkommende samtale eller avslutte pågående samtale. Telefonmenyen Trykk på T-MENU (21) for å vise BOOK -> RECEIVED -> DIALED -> MISSED. Ringe ut Hvis BT-modus er aktivert trykk på, angi ønsket nummer og trykk på volumknappen (3). FJERNKONTROLL 16. DISP Vis tiden 17. 3/RPT Gjenta avspilling 18. Knappen 6/+10/FIR+ +10/DIR+ 19. TA Aktiver trafikkinformasjon 20. AF Aktiver automatisk søkefunksjon 21. PTY Velg programtype MONTERE DAB-ANTENNE Antennen må monteres på høyre side av frontruten. Antennefi lm Tilkobling for DAB+ antenne Antenneforsterker Jordingsfi lm 1. Før DAB-antennen monteres, må trekket på A-stolpen fjernes. Demontering av trekket må utføres av en fagmann hvis du ikke har tilstrekkelig kunnskap. OBS: Hvis bilen har airbag, må strømmen kobles fra. 2. Rengjør overflaten på frontruten og chassiset der antennen skal festes. 3. Mål nøye ut hvor antennen skal plasseres. Den kan ikke demonteres. Husk at trekket må kunne monteres igjen. 4. Fjern beskyttelsespapiret. Plasser antennen med den svarte jordingsfilmen mot bilens chassis, og antennefilmen samt antenneforsterkeren mot frontruten. OBS: Jordingsfilmen må kobles til for å redusere eventuelle forstyrrelser. 1. På/av-knapp 2. VOL+ Øke volumet 3. BAND Velg frekvensbånd 4. Forrige 5. VOL- Senk volumet 6. EQ Velg ønsket equalizerinnstilling 7. 2/INT ntrofunksjon 8. 1/ Start avspilling / sett avspilling på pause 9. 4/RDM Spill av vilkårlig 10. Knappen 5/ 10/DIR 10/DIR 11. MODE Velg funksjonsmodus 12. Stille modus 13. AMS Aktiver automatisk minnelagring/programskanning 14. SEL Velg lydinnstilling 15. Neste Frontrute A-stolpe Biltema Nordic Services AB 20

21 NO OBS: Minimumsavstand mellom DAB-antennen og frontrutens øvre kant er 6 cm. Hvis det er UV-beskyttelse langs den øverste kanten på frontruten, må antennen monteres minimum 6 cm nedenfor kanten på UV-beskyttelsen. 5. Koble DAB-antennen i uttaket på baksiden av enheten. FEILSØKING Før du begynner å feilsøke enheten, kontroller alltid at kabler og tilkoblinger sitter ordentlig. Dersom feilen vedvarer etter feilsøking, lever enheten inn til behørig fagpersonell for service og reparasjon. Tilbakestille enheten Fjern frontpanelet som beskrevet i avsnittet Bruke det avtakbare frontpanelet. Trykk på den innfelte tilbakestillingsknappen (29) ved hjelp av for eksempel en binders for å tilbakestille enheten. Det kan være nødvendig med tilbakestilling når enheten monteres eller kablene er endret, hvis en av funksjonsknappene ikke fungerer eller hvis displayet viser en feilmelding. OBS! Alle minnefunksjoner forsvinner ved tilbakestilling. Hakk i lydavspillingen. Enhetens knapper virker ikke. Radioen virker ikke. Den automatiske søkefunksjonen for radiokanaler virker ikke. Enheten er installert i mer enn 30 vinkel. CD-en er tilsmusset, har riper eller er defekt. Enhetens innebygde mikroprosessor fungerer ikke på grunn av elektronisk bakgrunnsstøy. Antennekabelen er ikke tilkoblet. Radiosignalet er for svakt. Juster monteringsvinkelen slik at den ikke overstiger 30. Prøv å rengjøre eller pusse platen, og prøv igjen. Trykk inn resetknappen (4) for å starte enheten på nytt. Frontpanelet sitter feil. Kontroller antennekabelen, koble den forsiktig til om den sitter løst, og prøv igjen. Still inn radiokanalen manuelt. EE-AVFALL Brukte elektriske og elektroniske produkter, deriblant alle typer batterier, skal leveres til gjenvinning på eget innsamlingssted. (I henhold til direktiv 2012/19/EU og 2006/66/EC). SYMPTOM ÅRSAK LØSNING Ingen strømforsyning. CD kan ikke mates inn eller ut. Ingen lyd. Bilens tenning er ikke slått på. Sikringen har gått. Det sitter allerede en plate i CD-spilleren. Du har prøvd å sette platen i opp ned. CD-en er tilsmusset, har riper eller er defekt. Temperaturen i bilen er for høy. Kondens. Volumet er lavt eller lyden av (mute). Kabeltilkoblingene er ikke korrekt tilkoblet eller har løsnet. Vri tenningen til ACC om du ikke vil starte bilen. Skift sikring. Mat ut platen, og prøv igjen. Prøv å mate inn platen igjen med teksten opp. Prøv å rengjøre eller pusse platen, og prøv igjen. Vent til temperaturen er normalisert, og prøv igjen. Vent i omtrent en time og prøv igjen. Øk volumet og kontroller at mute-funksjonen ikke er aktivert. Kontroller kabeltilkoblingene Biltema Nordic Services AB

22 FI DAB AUTOSTEREO Biltema vakuuttaa, että radiolaitetyyppi, Autostereo, on direktiivin 2014/53/EU mukainen. EU-vaatimustenmukaisuusvakuutuksen täysimittainen teksti on saatavilla seuraavassa internetosoitteessa: Bluetooth -sanamerkki ja -logo ovat Bluetooth SIG, Inc. -yrityksen rekisteröityjä tavaramerkkejä ja Biltema käyttää niitä lisenssin perusteella. MERKINNÄT Tuotteessa on Bluetooth-tekniikka. OMINAISUUDET DAB-radio Autostereo, jossa PLL Synthesizer ja RDS (Radio Data System). Automaattinen muistitallennus. Toistaa CD-levyt sekä MP3- ja WMA-muotoiset tiedostot. USB-liitäntä, SD/MMC-kortinlukija. Irrotettava etulevy. Esiasetetut taajuuskorjaintilat. AUX-tuloliitäntä ulkoiselle MP3-soittimelle. Bluetooth-toiminto handsfree-käyttöön ja musiikin toistamiseen. TEKNISET TIEDOT Taajuuskaista: ,4 GHz Maks. radiotaajuusteho: dbm Jännitesyöttö: V DC, miinusmaadoitettu Virta: maks. 10 A Lähtöteho maks.: kanavaa x 40 W Kotelon mitat: x 160 x 50 mm Tulot: USB, SD, CD, AUX Muistia enintään: sd/mmc 32 Gt, USB 32 Gt Tiedostoja enintään: Kansioita enintään: Kaukosäädin: CR2025-paristo, mukana Antenni: Aktiivinen DAB-antenni, mukana DAB-radio Taajuusalue: MHz Herkkyys: dbm FM-radio Taajuusalue: ,5 108 MHz Keskitaajuus: ,7 MHz Herkkyys: >25 db MW-radio Taajuusalue: khz Keskitaajuus: khz Herkkyys: dbuv TURVALLISUUSOHJEET Lue aina käyttöohje ennen tuotteen käyttöönottoa ja säilytä se tulevaa tarvetta varten. Asennetaan kiinteästi autoon/ajoneuvoon. Tuotetta ei saa muuntaa tai muuttaa. Tuote on tarkoitettu 12 V DC:n miinusmaadoitettuun sähköjärjestelmään. Autostereo on kytkettävä kytkentäkaavion mukaan, muuten se ei toimi oikein ja saattaa vaurioitua. Kaiuttimet on kytkettävä oikein, muutoin vahvistin ja/tai kaiuttimet saatavat vaurioitua. ASENNUS Autostereon asentaminen on annettava ammattilaisen tehtäväksi. Biltema ei vastaa virheellisen asentamisen aiheuttamista ongelmista. Huomioon otettavaa ennen asentamista Ennen autostereon asentamista yhdistä johdot. Tarkista, että kaikki liitännät on tehty oikein. Käynnistä laite ja tarkista, että kaikki toiminnot toimivat. Käytä asennuksessa vain laitteen mukana toimitettuja osia. Jos asennuksessa käytetään muita osia tai johtoja, voi aiheutua vaurioita. Jos autoa on porattava tai siihen on tehtävä muutoksia tilan saamiseksi autostereota varten, ota ensin yhteys ammattilaiseen. Asenna keskusyksikkö paikkaan, jossa se ei haittaa kuljettajaa ja jossa se ei voi vahingoittaa matkustajaa äkkijarrutuksessa. Laitteen saa asentaa vain vaakasuoraan. Jos keskusyksikkö asennetaan suurempaan kuin 30 asteen kulmaan vaakatasosta, autostereon toiminta voi häiriintyä. Vältä asentamasta keskusyksikköä paikkaan, jossa se voi altistua suoralle auringonvalolle, korkeille lämpötiloille, pölylle tai voimakkaalle tärinälle Biltema Nordic Services AB 22

23 FI Asennus etu- tai takaosasta Tämä laite voidaan asentaa etuosasta (tavallinen DINetuasennus) tai takaosasta (DIN-taka-asennus laitteen kylkien kierteilla varustettujen aukkojen avulla). Lisätietoja on seuraavissa kahdessa jaksossa. HUOM! Ennen laitteen asentamista irrota kaksi laitteen yläosaan kiinnitettyä ruuvia. Irrota ensin kaksi ruuva Etupaneeli 2. Kotelo 3. Runko 4. Vasen säädin 5. Oikea säädin Asennus etuosasta (menetelmä A) Tämä laite voidaan asentaa etuosasta kaikkiin kojetauluihin, joissa on aukko (ks. kuva). 6. Asenna kotelo painamalla se varovaisesti kojelaudan aukkoon. Taivuta metallisia kielekkeitä ruuvitaltalla. Kaikkia kielekkeitä ei todennäköisesti tarvita kotelon lukitsemiseksi paikalleen, joten käytä parhaiten soveltuvia kielekkeitä. Kiinnitä kotelo niiden avulla. 53mm 1 182mm 2 Varmista ensin, että kaikki liitännät on tehty oikein. Toimi seuraavasti Tarkista, että sytytysvirta on katkaistu. Irrota liitäntä auton akun miinusnavasta. 2. Irrota johdot ja antenni laitteesta. 3. Paina etupaneelin vapautuspainiketta ja irrota paneeli. Lisätietoja on Irrotettavan etupaneelin käyttäminen -kohdassa. 4. Tartu levyn yläosaan ja nosta sitä varovaisesti ylöspäin. Irrota vetämällä ulospäin. 5. Irrota laite kotelosta käyttämällä kahta mukana toimitettua metalliavainta. Vie avaimet kotelon oikeassa ja vasemmassa reunassa näkyviin pieniin aukkoihin merkinnät ylöspäin (ks. kuva). Irrota koteloa kiinnittävät metallihakaset painamalla avaimia sisäänpäin. Irrota kotelo painamalla sitä taaksepäin avaimilla. 1 Kojetaulu 2. Kieleke/tuki 3. Ruuvitaltta 4. Kotelo 7. Yhdistä antenni ja johdot laitteeseen. Varmista, etteivät johdot tai kaapelit irtoa. 8. Paina laitetta varovaisesti sisäänpäin, kunnes kotelon metallikielekkeet lukitsevat laitteen paikalleen napsahtaen Biltema Nordic Services AB

24 FI 9. Kiinnitä laite lopullisesti paikalleen ruuvaamalla sen mukana toimitetut kiinnityspultit laitteen takana sijaitsevaan aukkoon, viemällä pultti metallikiinnikkeen aukon läpi ja kiinnittämällä laite jousilevyn ja mutterin avulla. Taivuta metallikiinnikettä tarvittaessa, jotta se sopii mahdolliseen kojetaulun taakse sijoitettuun kiinnikkeeseen. Ruuvaa kiinnike tämän jälkeen kiinni ajoneuvon korin kiinteisiin metalliosiin mukana toimitetulla ruuvilla ja aluslevyllä. Metallikiinnike ei pelkästään vaikeuta laitteen varastamista. Se myös maadoittaa laitteen Asentaminen takaosasta (menetelmä B) Tämä laite on asennettava Nissan- tai Toyotamerkkiseen autoon takaosasta. Kiinnitä laite autoon tehtaalla asennettuihin kiinnikkeisiin T- (Toyota) tai N (Nissan) -merkittyjen ruuvireikien avulla. Ajoneuvokiinnikkeet Laitteen kylki, jossa ruuvinreiät T ja N on merkitty. Ruuvi Ruuvi 1. Metallinauha 2. Kiinnityspultti 3. Mutteri 4. Jousialuslevy 5. Ruuvi 6. Aluslevy Kojetaulu tai konsoli 10. Yhdistä johto takaisin akun miinusnapaan. Kiinnitä laite takaisin koteloon. Kun laite on kunnolla paikallaan kotelossa, aseta etupaneeli takaisin paikalleen. Asennusohje on Irrotettavan etupaneelin käyttäminen -kohdassa. Laitteen irrottaminen 1. Tarkista, että sytytysvirta on katkaistu. Irrota liitäntä auton akun miinusnavasta. 2. Irrota laite metallikiinnikkeestä, jonka avulla se on kiinnitetty autoon. 3. Paina etupaneelin vapautuspainiketta ja irrota paneeli varovaisesti. 4. Tartu levyn yläosaan ja nosta sitä varovaisesti ylöspäin. Irrota vetämällä ulospäin. 5. Työnnä kaksi mukana toimitettua avainta kotelon oikeassa ja vasemmassa reunassa näkyviin pieniin aukkoihin merkinnät ylöspäin (ks. kuva). Irrota laitteen kojetauluun kiinnittävät metallihakaset painamalla avaimia sisäänpäin. Vedä laite varovaisesti ulos ja irrota johdot siitä. Varmista, että laitteen ruuvinreiät ovat auton ruuvinreikien kohdalla. Ruuvaa tämän jälleen 5 x 5 mm:n ruuvit molemmille puolille. Huomaa, että laitteen koteloa, levyä ja metallikiinnikettä ei käytetä, jos laite asennetaan takaosasta Biltema Nordic Services AB 24

25 FI IRROTETTAVAN ETUPANEELIN KÄYTTÄMINEN Irrotettavan etulevyn irrottaminen 1. Paina vapautuspainiketta. Etulevy voidaan nyt taittaa alas. Etulevyn kiinnittäminen 1. Voit asettaa etupaneelin paikalleen kiinnittämällä ensin vasemman kyljen ja painamalla oikean kyljen paikalleen. Vasen puoli Vapautuspainike 2. Irrota etupaneeli tarttumalla sen oikeaan laitaan, painamalla paneelia vasemmalle ja vetämällä se varovaisesti ulos. Etupaneeli Oikea puoli 2. Kun molemmat kyljet on kiinnitetty laitteeseen, paina etupaneelia, kunnes se kiinnittyy paikalleen. Vasen puoli Etupaneeli Oikea puoli 3. Jos etulevyä ei kiinnitetä tiukasti paikalleen, sen takaosan liitäntä ei ehkä toimi kunnolla. Tällöin LCD-näytön kaikki osat eivät ehkä tule näkyviin. Jos näin käy, paina vapautuspainiketta, irrota etulevy ja kiinnitä se paikalleen uudelleen. 3. Säilytä irrotettua etulevyä sen mukana toimitetussa kotelossa. Etupaneeli Kotelo Käsittelyvihjeitä 1. Varmista, ettei etulevy katoa tai altistu iskuille. 2. Älä paina etulevyä tai sen painikkeita tarpeettomasti, kun irrotat tai asetat sen paikalleen. Etulevy menee tavallisesti paikalleen tarvitsematta käyttää liikaa voimaa. 3. Älä koske levyn kääntöpuolen liittimeen tai liitäntään tai autostereolaitteen etuosaan. Muutoin voi aiheutua kontaktihäiriöitä. 4. Jos kontaktipinnoille joutuu pölyä tai likaa, pyyhi se pois puhtaalla kuivalla kankaalla. 5. Älä altista etulevyä liian korkeille lämpötiloille tai suoranaiselle auringonpaisteelle. 6. Vältä levyn pesemistä ja sen altistamista nesteille, kuten bensiinille, tinnerille tai hyönteismyrkyille. 7. Älä yritä purkaa etulevyä Biltema Nordic Services AB
