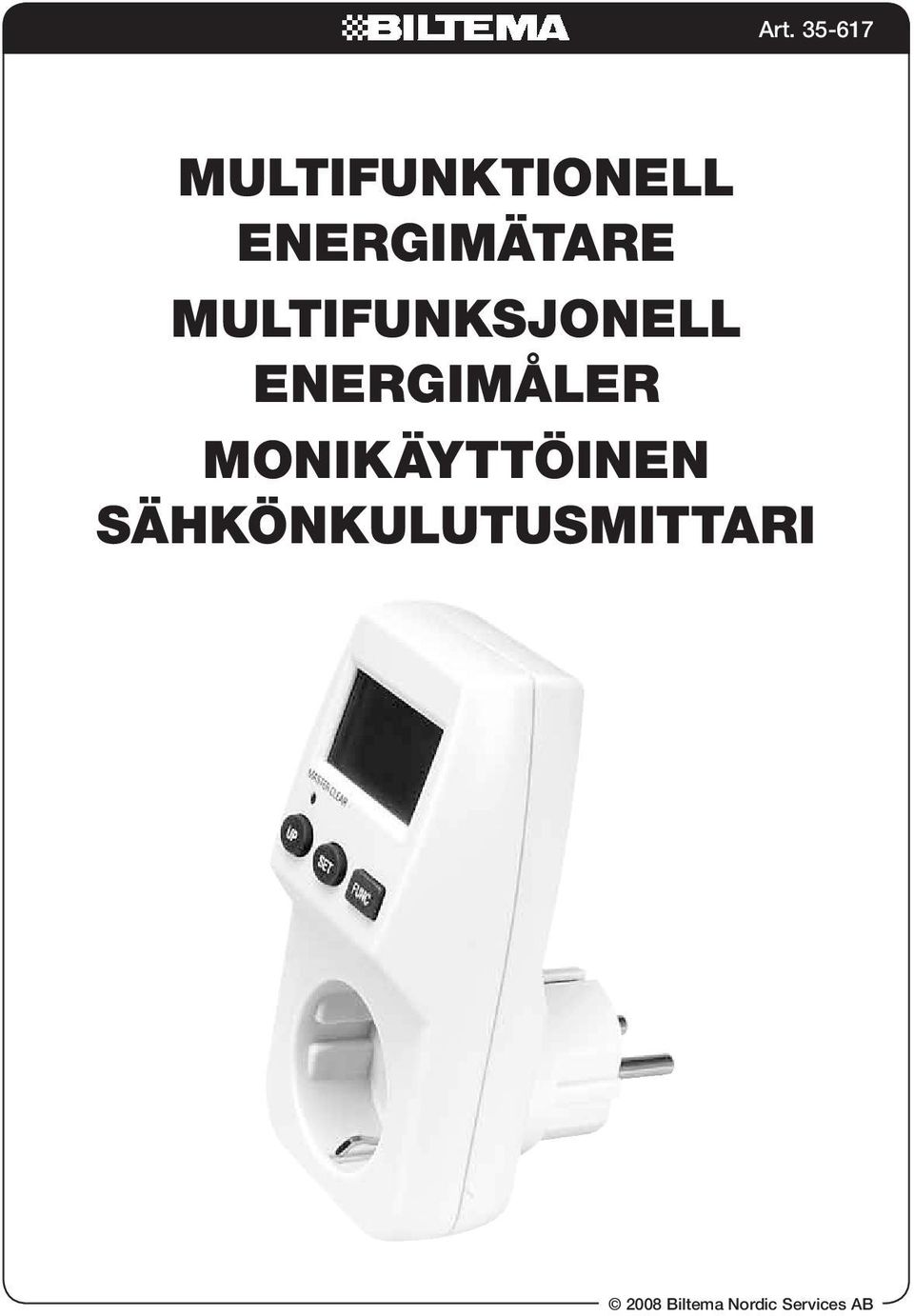

1 Multifunktionell energimätare Multifunksjonell energimåler Monikäyttöinen sähkönkulutusmittari

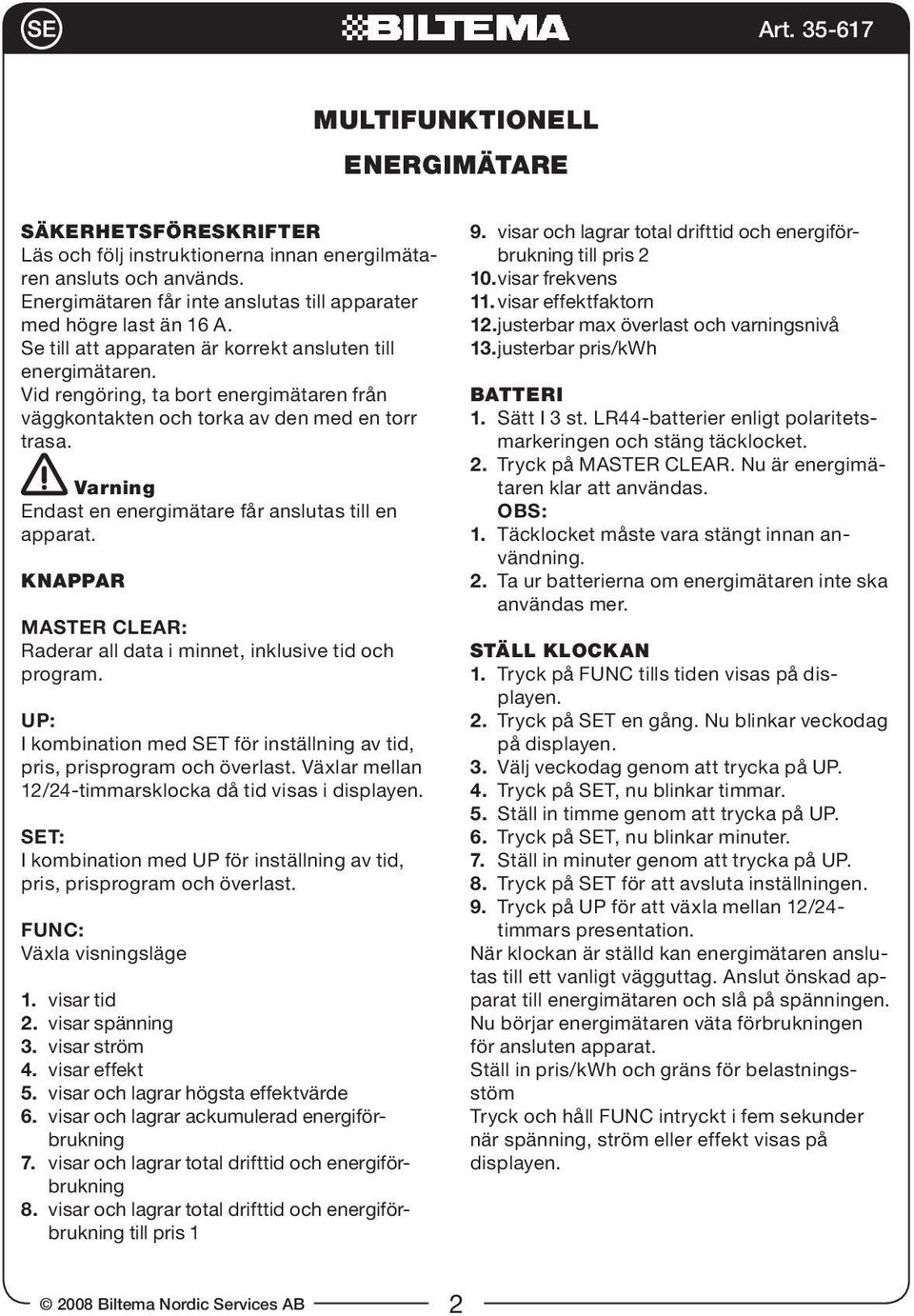

2 Multifunktionell energimätare Säkerhetsföreskrifter Läs och följ instruktionerna innan energilmätaren ansluts och används. Energimätaren får inte anslutas till apparater med högre last än 16 A. Se till att apparaten är korrekt ansluten till energimätaren. Vid rengöring, ta bort energimätaren från väggkontakten och torka av den med en torr trasa. Varning Endast en energimätare får anslutas till en apparat. Knappar MASTER CLEAR: Raderar all data i minnet, inklusive tid och program. UP: I kombination med SET för inställning av tid, pris, prisprogram och överlast. Växlar mellan 12/24-timmarsklocka då tid visas i displayen. SET: I kombination med UP för inställning av tid, pris, prisprogram och överlast. FUNC: Växla visningsläge 1. visar tid 2. visar spänning 3. visar ström 4. visar effekt 5. visar och lagrar högsta effektvärde 6. visar och lagrar ackumulerad energiförbrukning 7. visar och lagrar total drifttid och energiförbrukning 8. visar och lagrar total drifttid och energiförbrukning till pris 1 9. visar och lagrar total drifttid och energiförbrukning till pris visar frekvens 11. visar effektfaktorn 12. justerbar max överlast och varningsnivå 13. justerbar pris/kwh Batteri 1. Sätt I 3 st. LR44-batterier enligt polaritetsmarkeringen och stäng täcklocket. 2. Tryck på MASTER CLEAR. Nu är energimätaren klar att användas. OBS: 1. Täcklocket måste vara stängt innan användning. 2. Ta ur batterierna om energimätaren inte ska användas mer. Ställ klockan 1. Tryck på FUNC tills tiden visas på displayen. 2. Tryck på SET en gång. Nu blinkar veckodag på displayen. 3. Välj veckodag genom att trycka på UP. 4. Tryck på SET, nu blinkar timmar. 5. Ställ in timme genom att trycka på UP. 6. Tryck på SET, nu blinkar minuter. 7. Ställ in minuter genom att trycka på UP. 8. Tryck på SET för att avsluta inställningen. 9. Tryck på UP för att växla mellan 12/24- timmars presentation. När klockan är ställd kan energimätaren anslutas till ett vanligt vägguttag. Anslut önskad apparat till energimätaren och slå på spänningen. Nu börjar energimätaren väta förbrukningen för ansluten apparat. Ställ in pris/kwh och gräns för belastningsstöm Tryck och håll FUNC intryckt i fem sekunder när spänning, ström eller effekt visas på displayen. 2

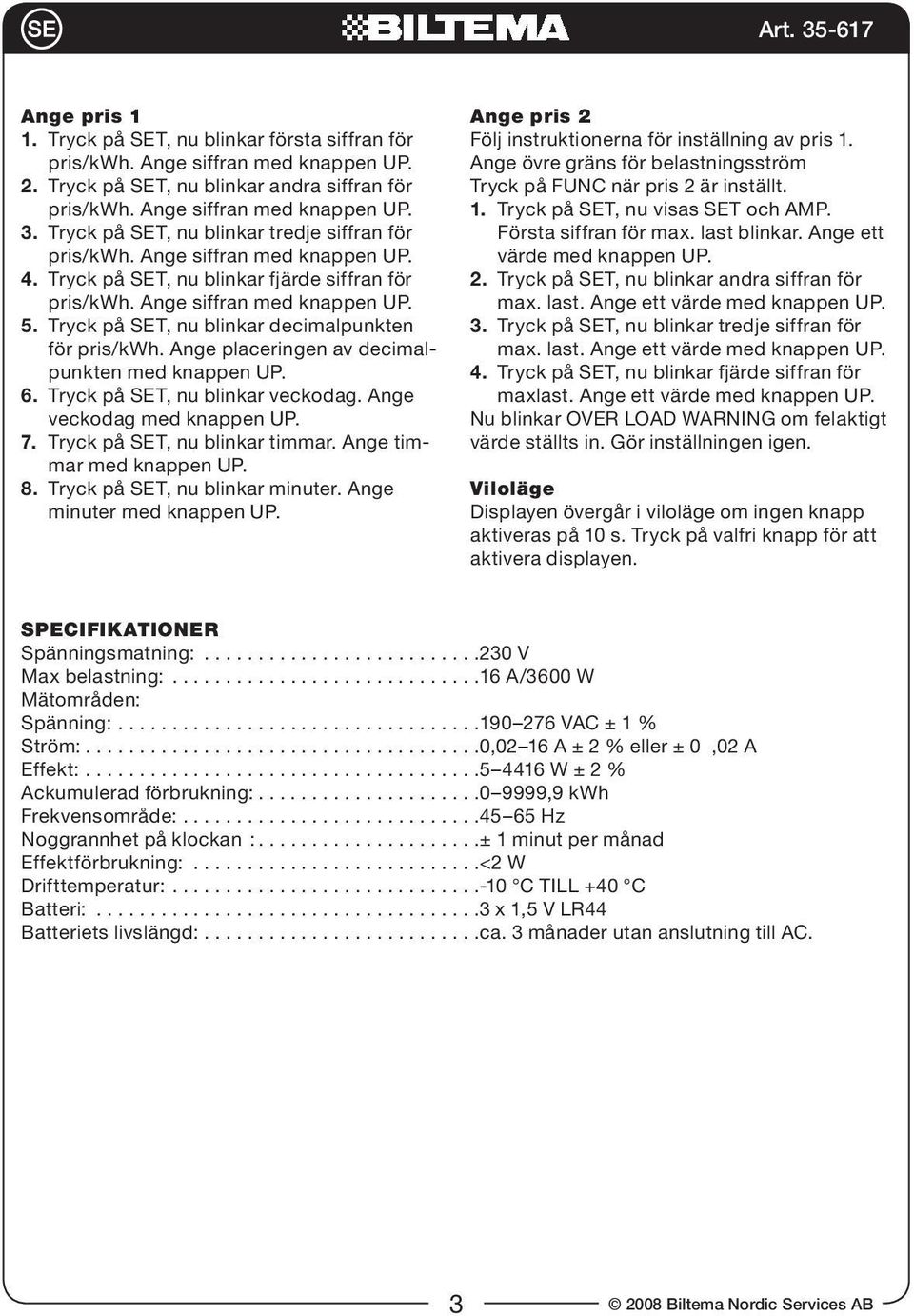

3 Ange pris 1 1. Tryck på SET, nu blinkar första siffran för pris/kwh. Ange siffran med knappen UP. 2. Tryck på SET, nu blinkar andra siffran för pris/kwh. Ange siffran med knappen UP. 3. Tryck på SET, nu blinkar tredje siffran för pris/kwh. Ange siffran med knappen UP. 4. Tryck på SET, nu blinkar fjärde siffran för pris/kwh. Ange siffran med knappen UP. 5. Tryck på SET, nu blinkar decimalpunkten för pris/kwh. Ange placeringen av decimalpunkten med knappen UP. 6. Tryck på SET, nu blinkar veckodag. Ange veckodag med knappen UP. 7. Tryck på SET, nu blinkar timmar. Ange timmar med knappen UP. 8. Tryck på SET, nu blinkar minuter. Ange minuter med knappen UP. Ange pris 2 Följ instruktionerna för inställning av pris 1. Ange övre gräns för belastningsström Tryck på FUNC när pris 2 är inställt. 1. Tryck på SET, nu visas SET och AMP. Första siffran för max. last blinkar. Ange ett värde med knappen UP. 2. Tryck på SET, nu blinkar andra siffran för max. last. Ange ett värde med knappen UP. 3. Tryck på SET, nu blinkar tredje siffran för max. last. Ange ett värde med knappen UP. 4. Tryck på SET, nu blinkar fjärde siffran för maxlast. Ange ett värde med knappen UP. Nu blinkar OVER LOAD WARNING om felaktigt värde ställts in. Gör inställningen igen. Viloläge Displayen övergår i viloläge om ingen knapp aktiveras på 10 s. Tryck på valfri knapp för att aktivera displayen. Specifikationer Spänningsmatning: V Max belastning: A/3600 W Mätområden: Spänning: VAC ± 1 % Ström: ,02 16 A ± 2 % eller ± 0,02 A Effekt: W ± 2 % Ackumulerad förbrukning: ,9 kwh Frekvensområde: Hz Noggrannhet på klockan :...± 1 minut per månad Effektförbrukning: <2 W Drifttemperatur: C TILL +40 C Batteri: x 1,5 V LR44 Batteriets livslängd: ca. 3 månader utan anslutning till AC. 3

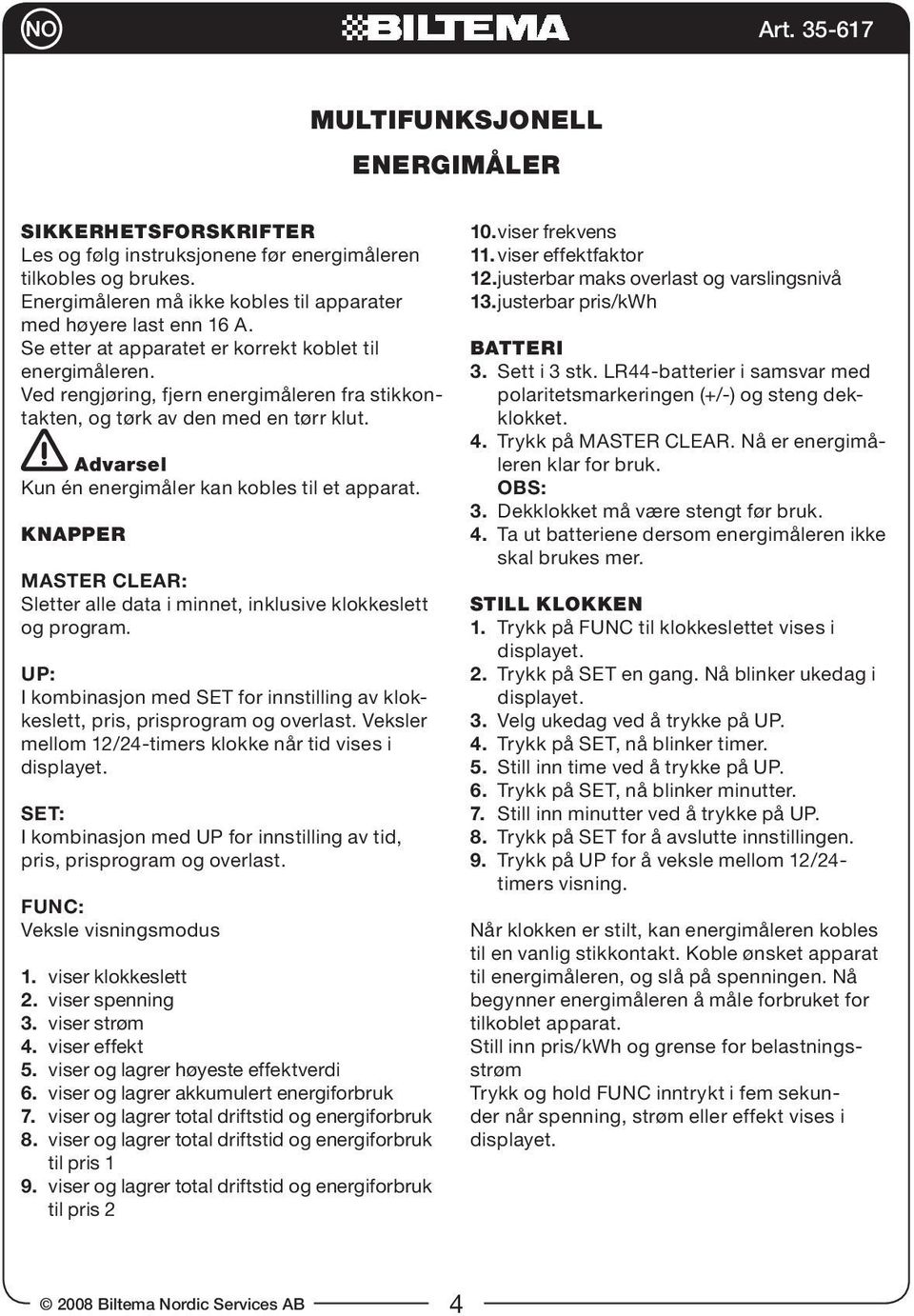

4 Multifunksjonell energimåler Sikkerhetsforskrifter Les og følg instruksjonene før energimåleren tilkobles og brukes. Energimåleren må ikke kobles til apparater med høyere last enn 16 A. Se etter at apparatet er korrekt koblet til energimåleren. Ved rengjøring, fjern energimåleren fra stikkontakten, og tørk av den med en tørr klut. Advarsel Kun én energimåler kan kobles til et apparat. Knapper MASTER CLEAR: Sletter alle data i minnet, inklusive klokkeslett og program. UP: I kombinasjon med SET for innstilling av klokkeslett, pris, prisprogram og overlast. Veksler mellom 12/24-timers klokke når tid vises i displayet. SET: I kombinasjon med UP for innstilling av tid, pris, prisprogram og overlast. FUNC: Veksle visningsmodus 1. viser klokkeslett 2. viser spenning 3. viser strøm 4. viser effekt 5. viser og lagrer høyeste effektverdi 6. viser og lagrer akkumulert energiforbruk 7. viser og lagrer total driftstid og energiforbruk 8. viser og lagrer total driftstid og energiforbruk til pris 1 9. viser og lagrer total driftstid og energiforbruk til pris viser frekvens 11. viser effektfaktor 12. justerbar maks overlast og varslingsnivå 13. justerbar pris/kwh Batteri 3. Sett i 3 stk. LR44-batterier i samsvar med polaritetsmarkeringen (+/-) og steng dekklokket. 4. Trykk på MASTER CLEAR. Nå er energimåleren klar for bruk. OBS: 3. Dekklokket må være stengt før bruk. 4. Ta ut batteriene dersom energimåleren ikke skal brukes mer. Still klokken 1. Trykk på FUNC til klokkeslettet vises i displayet. 2. Trykk på SET en gang. Nå blinker ukedag i displayet. 3. Velg ukedag ved å trykke på UP. 4. Trykk på SET, nå blinker timer. 5. Still inn time ved å trykke på UP. 6. Trykk på SET, nå blinker minutter. 7. Still inn minutter ved å trykke på UP. 8. Trykk på SET for å avslutte innstillingen. 9. Trykk på UP for å veksle mellom 12/24- timers visning. Når klokken er stilt, kan energimåleren kobles til en vanlig stikkontakt. Koble ønsket apparat til energimåleren, og slå på spenningen. Nå begynner energimåleren å måle forbruket for tilkoblet apparat. Still inn pris/kwh og grense for belastningsstrøm Trykk og hold FUNC inntrykt i fem sekunder når spenning, strøm eller effekt vises i displayet. 4

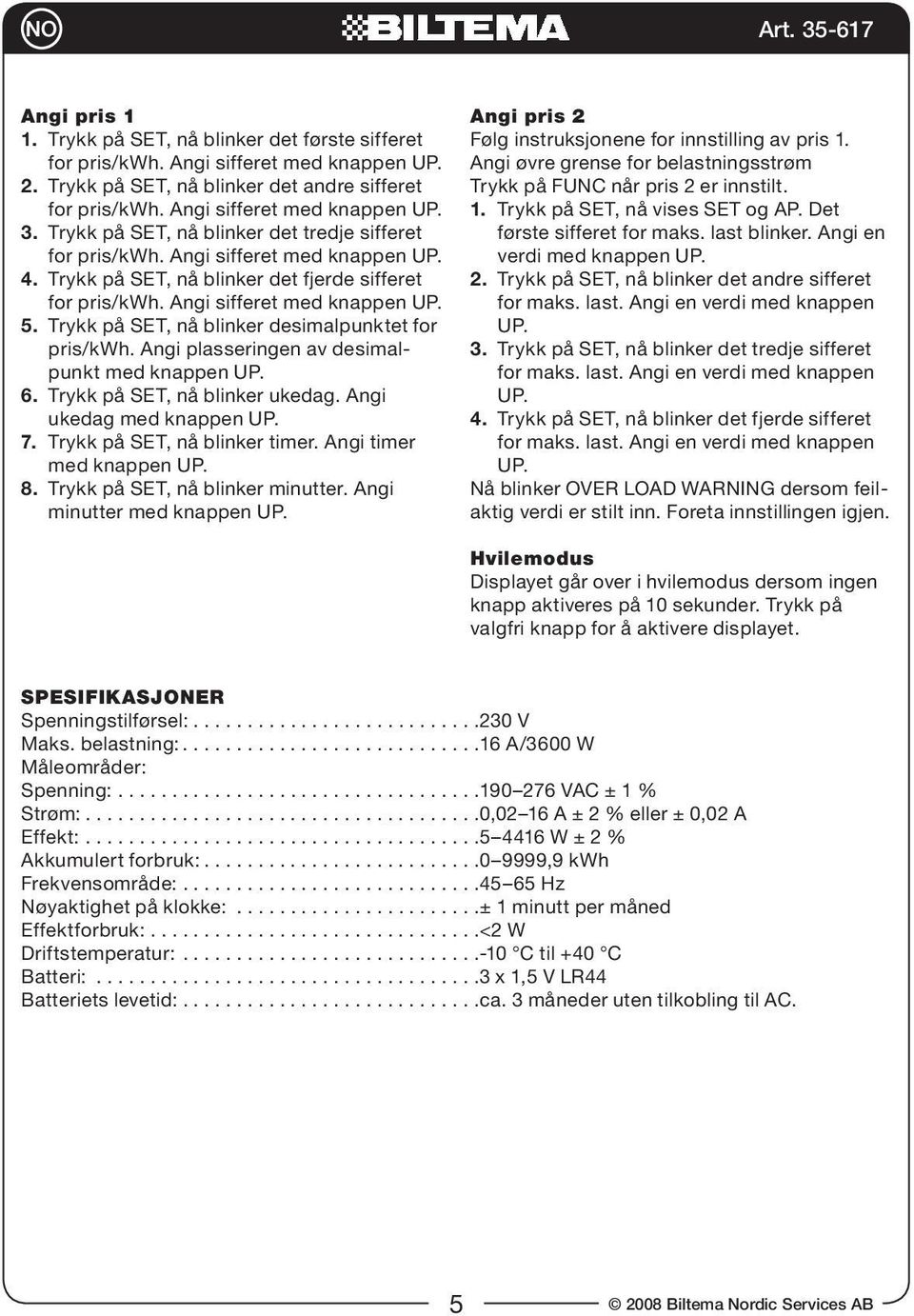

5 Angi pris 1 1. Trykk på SET, nå blinker det første sifferet for pris/kwh. Angi sifferet med knappen UP. 2. Trykk på SET, nå blinker det andre sifferet for pris/kwh. Angi sifferet med knappen UP. 3. Trykk på SET, nå blinker det tredje sifferet for pris/kwh. Angi sifferet med knappen UP. 4. Trykk på SET, nå blinker det fjerde sifferet for pris/kwh. Angi sifferet med knappen UP. 5. Trykk på SET, nå blinker desimalpunktet for pris/kwh. Angi plasseringen av desimalpunkt med knappen UP. 6. Trykk på SET, nå blinker ukedag. Angi ukedag med knappen UP. 7. Trykk på SET, nå blinker timer. Angi timer med knappen UP. 8. Trykk på SET, nå blinker minutter. Angi minutter med knappen UP. Angi pris 2 Følg instruksjonene for innstilling av pris 1. Angi øvre grense for belastningsstrøm Trykk på FUNC når pris 2 er innstilt. 1. Trykk på SET, nå vises SET og AP. Det første sifferet for maks. last blinker. Angi en verdi med knappen UP. 2. Trykk på SET, nå blinker det andre sifferet for maks. last. Angi en verdi med knappen UP. 3. Trykk på SET, nå blinker det tredje sifferet for maks. last. Angi en verdi med knappen UP. 4. Trykk på SET, nå blinker det fjerde sifferet for maks. last. Angi en verdi med knappen UP. Nå blinker OVER LOAD WARNING dersom feilaktig verdi er stilt inn. Foreta innstillingen igjen. Hvilemodus Displayet går over i hvilemodus dersom ingen knapp aktiveres på 10 sekunder. Trykk på valgfri knapp for å aktivere displayet. Spesifikasjoner Spenningstilførsel: V Maks. belastning: A/3600 W Måleområder: Spenning: VAC ± 1 % Strøm: ,02 16 A ± 2 % eller ± 0,02 A Effekt: W ± 2 % Akkumulert forbruk: ,9 kwh Frekvensområde: Hz Nøyaktighet på klokke: ± 1 minutt per måned Effektforbruk: <2 W Driftstemperatur: C til +40 C Batteri: x 1,5 V LR44 Batteriets levetid: ca. 3 måneder uten tilkobling til AC. 5

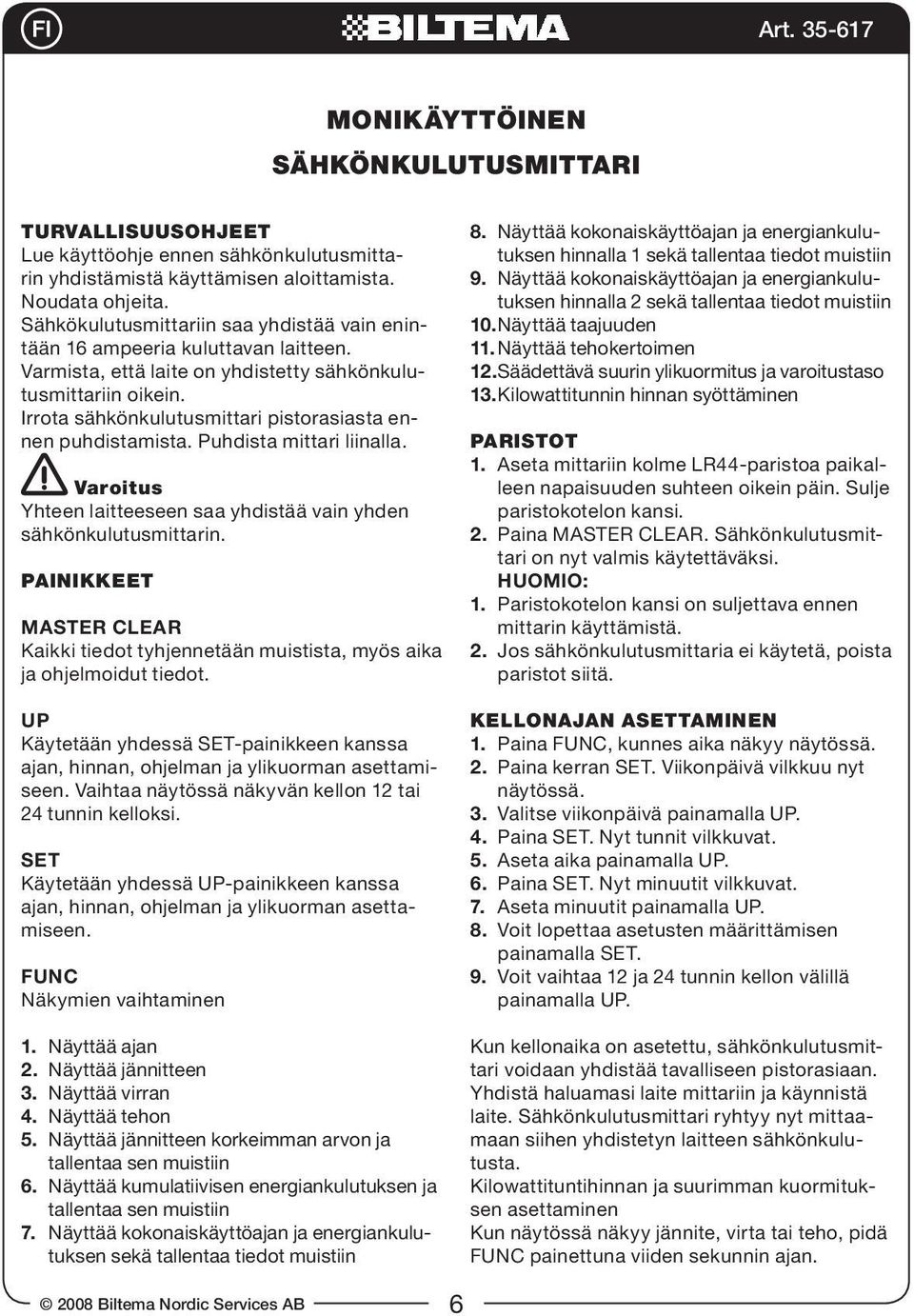

6 Monikäyttöinen sähkönkulutusmittari Turvallisuusohjeet Lue käyttöohje ennen sähkönkulutusmittarin yhdistämistä käyttämisen aloittamista. Noudata ohjeita. Sähkökulutusmittariin saa yhdistää vain enintään 16 ampeeria kuluttavan laitteen. Varmista, että laite on yhdistetty sähkönkulutusmittariin oikein. Irrota sähkönkulutusmittari pistorasiasta ennen puhdistamista. Puhdista mittari liinalla. Varoitus Yhteen laitteeseen saa yhdistää vain yhden sähkönkulutusmittarin. Painikkeet MASTER CLEAR Kaikki tiedot tyhjennetään muistista, myös aika ja ohjelmoidut tiedot. UP Käytetään yhdessä SET-painikkeen kanssa ajan, hinnan, ohjelman ja ylikuorman asettamiseen. Vaihtaa näytössä näkyvän kellon 12 tai 24 tunnin kelloksi. SET Käytetään yhdessä UP-painikkeen kanssa ajan, hinnan, ohjelman ja ylikuorman asettamiseen. FUNC Näkymien vaihtaminen 1. Näyttää ajan 2. Näyttää jännitteen 3. Näyttää virran 4. Näyttää tehon 5. Näyttää jännitteen korkeimman arvon ja tallentaa sen muistiin 6. Näyttää kumulatiivisen energiankulutuksen ja tallentaa sen muistiin 7. Näyttää kokonaiskäyttöajan ja energiankulutuksen sekä tallentaa tiedot muistiin 8. Näyttää kokonaiskäyttöajan ja energiankulutuksen hinnalla 1 sekä tallentaa tiedot muistiin 9. Näyttää kokonaiskäyttöajan ja energiankulutuksen hinnalla 2 sekä tallentaa tiedot muistiin 10. Näyttää taajuuden 11. Näyttää tehokertoimen 12. Säädettävä suurin ylikuormitus ja varoitustaso 13. Kilowattitunnin hinnan syöttäminen Paristot 1. Aseta mittariin kolme LR44-paristoa paikalleen napaisuuden suhteen oikein päin. Sulje paristokotelon kansi. 2. Paina MASTER CLEAR. Sähkönkulutusmittari on nyt valmis käytettäväksi. HUOMIO: 1. Paristokotelon kansi on suljettava ennen mittarin käyttämistä. 2. Jos sähkönkulutusmittaria ei käytetä, poista paristot siitä. Kellonajan asettaminen 1. Paina FUNC, kunnes aika näkyy näytössä. 2. Paina kerran SET. Viikonpäivä vilkkuu nyt näytössä. 3. Valitse viikonpäivä painamalla UP. 4. Paina SET. Nyt tunnit vilkkuvat. 5. Aseta aika painamalla UP. 6. Paina SET. Nyt minuutit vilkkuvat. 7. Aseta minuutit painamalla UP. 8. Voit lopettaa asetusten määrittämisen painamalla SET. 9. Voit vaihtaa 12 ja 24 tunnin kellon välillä painamalla UP. Kun kellonaika on asetettu, sähkönkulutusmittari voidaan yhdistää tavalliseen pistorasiaan. Yhdistä haluamasi laite mittariin ja käynnistä laite. Sähkönkulutusmittari ryhtyy nyt mittaamaan siihen yhdistetyn laitteen sähkönkulutusta. Kilowattituntihinnan ja suurimman kuormituksen asettaminen Kun näytössä näkyy jännite, virta tai teho, pidä FUNC painettuna viiden sekunnin ajan. 6

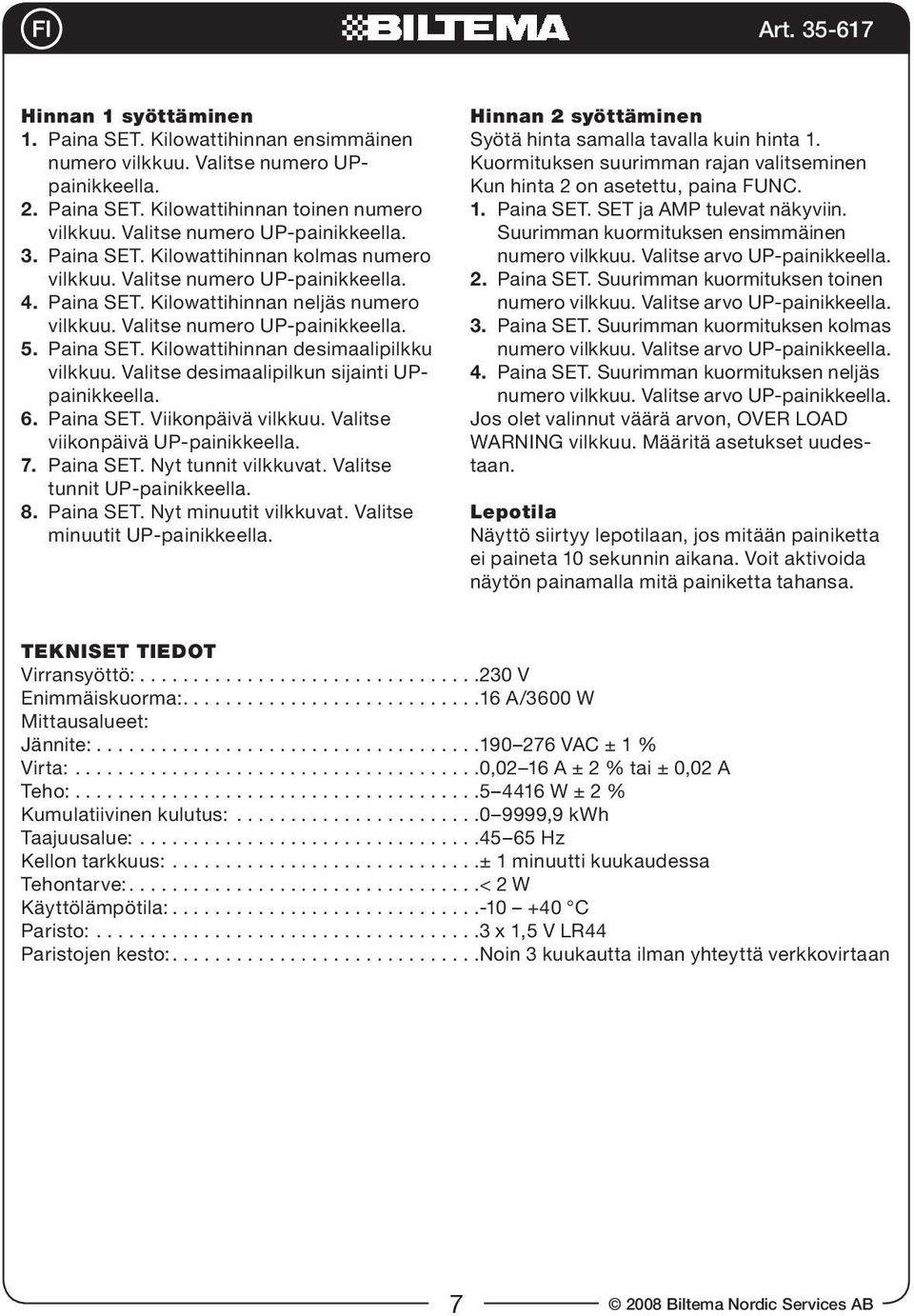

7 Hinnan 1 syöttäminen 1. Paina SET. Kilowattihinnan ensimmäinen numero vilkkuu. Valitse numero UPpainikkeella. 2. Paina SET. Kilowattihinnan toinen numero vilkkuu. Valitse numero UP-painikkeella. 3. Paina SET. Kilowattihinnan kolmas numero vilkkuu. Valitse numero UP-painikkeella. 4. Paina SET. Kilowattihinnan neljäs numero vilkkuu. Valitse numero UP-painikkeella. 5. Paina SET. Kilowattihinnan desimaalipilkku vilkkuu. Valitse desimaalipilkun sijainti UPpainikkeella. 6. Paina SET. Viikonpäivä vilkkuu. Valitse viikonpäivä UP-painikkeella. 7. Paina SET. Nyt tunnit vilkkuvat. Valitse tunnit UP-painikkeella. 8. Paina SET. Nyt minuutit vilkkuvat. Valitse minuutit UP-painikkeella. Hinnan 2 syöttäminen Syötä hinta samalla tavalla kuin hinta 1. Kuormituksen suurimman rajan valitseminen Kun hinta 2 on asetettu, paina FUNC. 1. Paina SET. SET ja AMP tulevat näkyviin. Suurimman kuormituksen ensimmäinen numero vilkkuu. Valitse arvo UP-painikkeella. 2. Paina SET. Suurimman kuormituksen toinen numero vilkkuu. Valitse arvo UP-painikkeella. 3. Paina SET. Suurimman kuormituksen kolmas numero vilkkuu. Valitse arvo UP-painikkeella. 4. Paina SET. Suurimman kuormituksen neljäs numero vilkkuu. Valitse arvo UP-painikkeella. Jos olet valinnut väärä arvon, OVER LOAD WARNING vilkkuu. Määritä asetukset uudestaan. Lepotila Näyttö siirtyy lepotilaan, jos mitään painiketta ei paineta 10 sekunnin aikana. Voit aktivoida näytön painamalla mitä painiketta tahansa. Tekniset tiedot Virransyöttö: V Enimmäiskuorma: A/3600 W Mittausalueet: Jännite: VAC ± 1 % Virta: ,02 16 A ± 2 % tai ± 0,02 A Teho: W ± 2 % Kumulatiivinen kulutus: ,9 kwh Taajuusalue: Hz Kellon tarkkuus: ± 1 minuutti kuukaudessa Tehontarve: < 2 W Käyttölämpötila: C Paristo: x 1,5 V LR44 Paristojen kesto: noin 3 kuukautta ilman yhteyttä verkkovirtaan 7
