1 Osakierrostoimilaitteet SQ 05.2 SQ 14.2/SQR 05.2 SQR 14.2 Kytkinyksikkö: elektroninen (MWG) sähkötoimilaitteen ohjausyksiköllä AUMATIC AC 01.2 Non-Intrusive Ohjaus Rinnakkainen Profibus DP Modbus Foundation Fieldbus Käyttöohje Asennus, käyttö, käyttöönotto

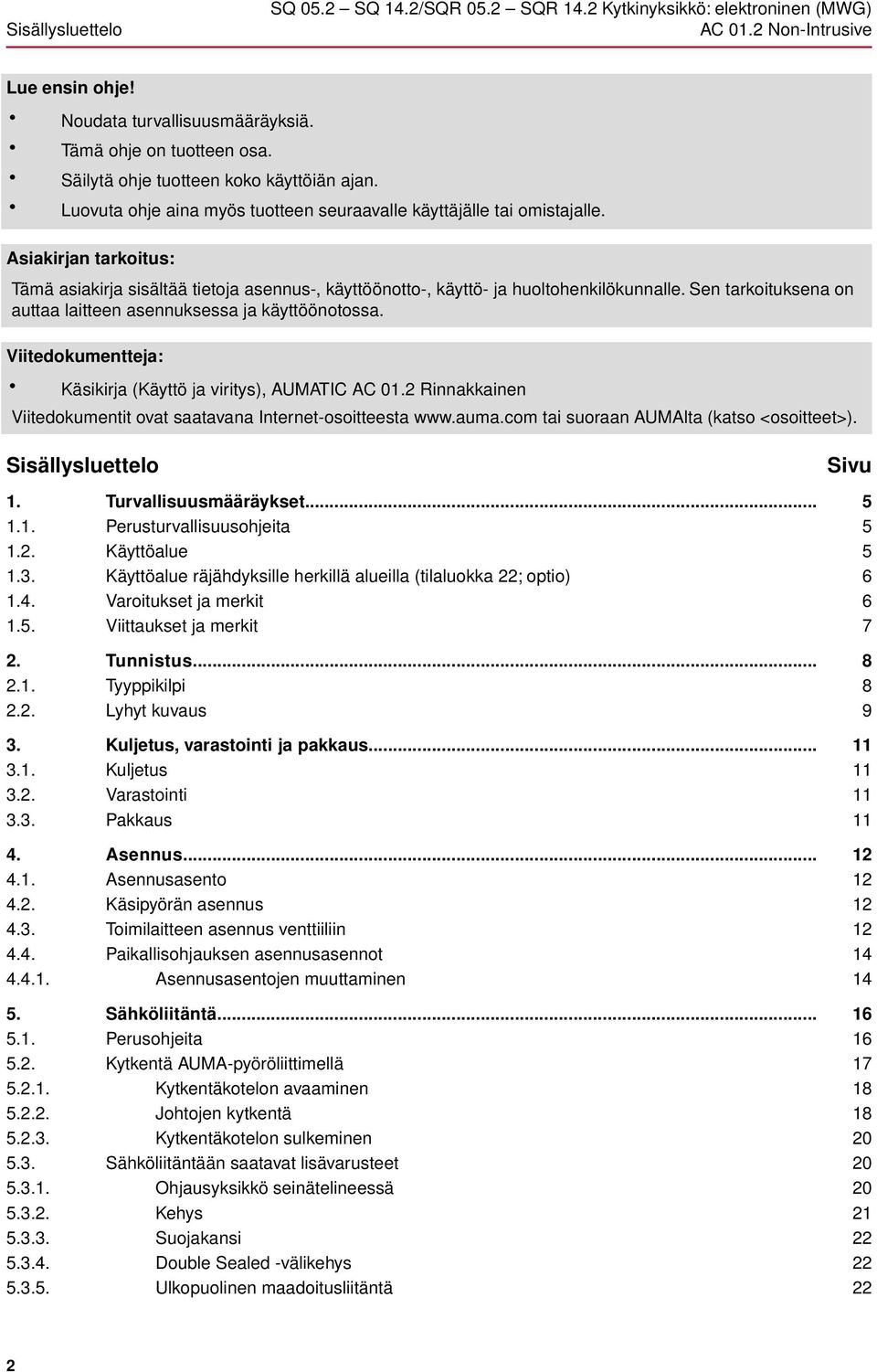

2 Sisällysluettelo AC 01.2 Non-Intrusive Lue ensin ohje! Noudata turvallisuusmääräyksiä. Tämä ohje on tuotteen osa. Säilytä ohje tuotteen koko käyttöiän ajan. Luovuta ohje aina myös tuotteen seuraavalle käyttäjälle tai omistajalle. Asiakirjan tarkoitus: Tämä asiakirja sisältää tietoja asennus-, käyttöönotto-, käyttö- ja huoltohenkilökunnalle. Sen tarkoituksena on auttaa laitteen asennuksessa ja käyttöönotossa. Viitedokumentteja: Käsikirja (Käyttö ja viritys), AUMATIC AC 01.2 Rinnakkainen Viitedokumentit ovat saatavana Internet-osoitteesta tai suoraan AUMAlta (katso <osoitteet>). Sisällysluettelo 1. Turvallisuusmääräykset Perusturvallisuusohjeita 1.2. Käyttöalue 1.3. Käyttöalue räjähdyksille herkillä alueilla (tilaluokka 22; optio) 1.4. Varoitukset ja merkit 1.5. Viittaukset ja merkit 2. Tunnistus Tyyppikilpi 2.2. Lyhyt kuvaus 3. Kuljetus, varastointi ja pakkaus Kuljetus 3.2. Varastointi 3.3. Pakkaus 4. Asennus Asennusasento 4.2. Käsipyörän asennus 4.3. Toimilaitteen asennus venttiiliin 4.4. Paikallisohjauksen asennusasennot Asennusasentojen muuttaminen 5. Sähköliitäntä Perusohjeita 5.2. Kytkentä AUMA-pyöröliittimellä Kytkentäkotelon avaaminen Johtojen kytkentä Kytkentäkotelon sulkeminen 5.3. Sähköliitäntään saatavat lisävarusteet Ohjausyksikkö seinätelineessä Kehys Suojakansi Double Sealed -välikehys Ulkopuolinen maadoitusliitäntä Sivu

3 AC 01.2 Non-Intrusive Sisällysluettelo 6. Käyttö Käsikäyttö Laitteen kytkeminen käsikäytölle Käsikäytön kytkentä pois päältä 6.2. Moottorikäyttö Toimilaitteen ohjaus paikallisesti Toimilaitteen käyttö kauko-ohjauksella 6.3. Valikon käyttö painikkeilla (asetuksille ja näytöille) Valikon rakenne ja navigointi 6.4. Käyttäjätaso, salasana Salasanan syöttäminen Salasanojen vaihtaminen 6.5. Näytön kieli Kielen vaihtaminen 7. Näytöt Näytön ikkunat käyttöönoton yhteydessä 7.2. Näyttöikkunat Kuittaukset toimilaitteelta ja venttiililtä AUMA-luokituksen mukaiset tilanäytöt NAMUR-suosituksen mukaiset tilanäytöt 7.3. Mekaaninen asennonosoitin 7.4. Merkkivalot 8. Viestit Ulostuloreleiden tilailmoitukset (digitaaliset lähdöt) Lähtöjen järjestys Lähtöjen koodaus 8.2. Analogiset viestit 9. Käyttöönotto (perusasetukset) Rajoittimet osakierrostoimilaitteessa Mekaanisen vasteen asettaminen asennossa KIINNI Mekaanisen vasteen asettaminen asennossa AUKI 9.2. Pysäytystavan valinta 9.3. Momenttirajojen asetus 9.4. Matkarajojen asetus 9.5. Koeajo Kiertosuunnan tarkistus Rajakytkinten tarkistaminen 9.6. Kytkentäyksikön avaaminen 9.7. Mekaanisen asennonosoittimen asettaminen 9.8. Kytkentäyksikön sulkeminen 10. Häiriöiden poisto Virhe käyttöönotossa Vikailmoitukset ja varoitukset Sulakkeet Sulakkeet toimilaitteen ohjausyksikössä Moottorisuoja (lämpövalvonta) 11. Kunnossapito ja huolto Ehkäisevät toimet kunnossapitoa ja turvallista käyttöä varten

4 Sisällysluettelo AC 01.2 Non-Intrusive Huolto Jätekäsittely ja kierrätys 12. Tekniset tiedot Toimilaitteen ominaisuudet ja toiminnot Sähkötoimilaitteen ohjausyksikön ominaisuudet ja toiminnot Käyttöolosuhteet Lisävarusteet Muut tiedot 13. Varaosalista Osakierrostoimilaite SQ 05.2 SQ 14.2/SQR 05.2 SQR Toimilaitteen ohjausyksikkö AUMATIC AC Todistukset Liittämisvakuutus ja EY-vaatimustenmukaisuusvakuutus Aakkosellinen hakemisto... Osoitteet

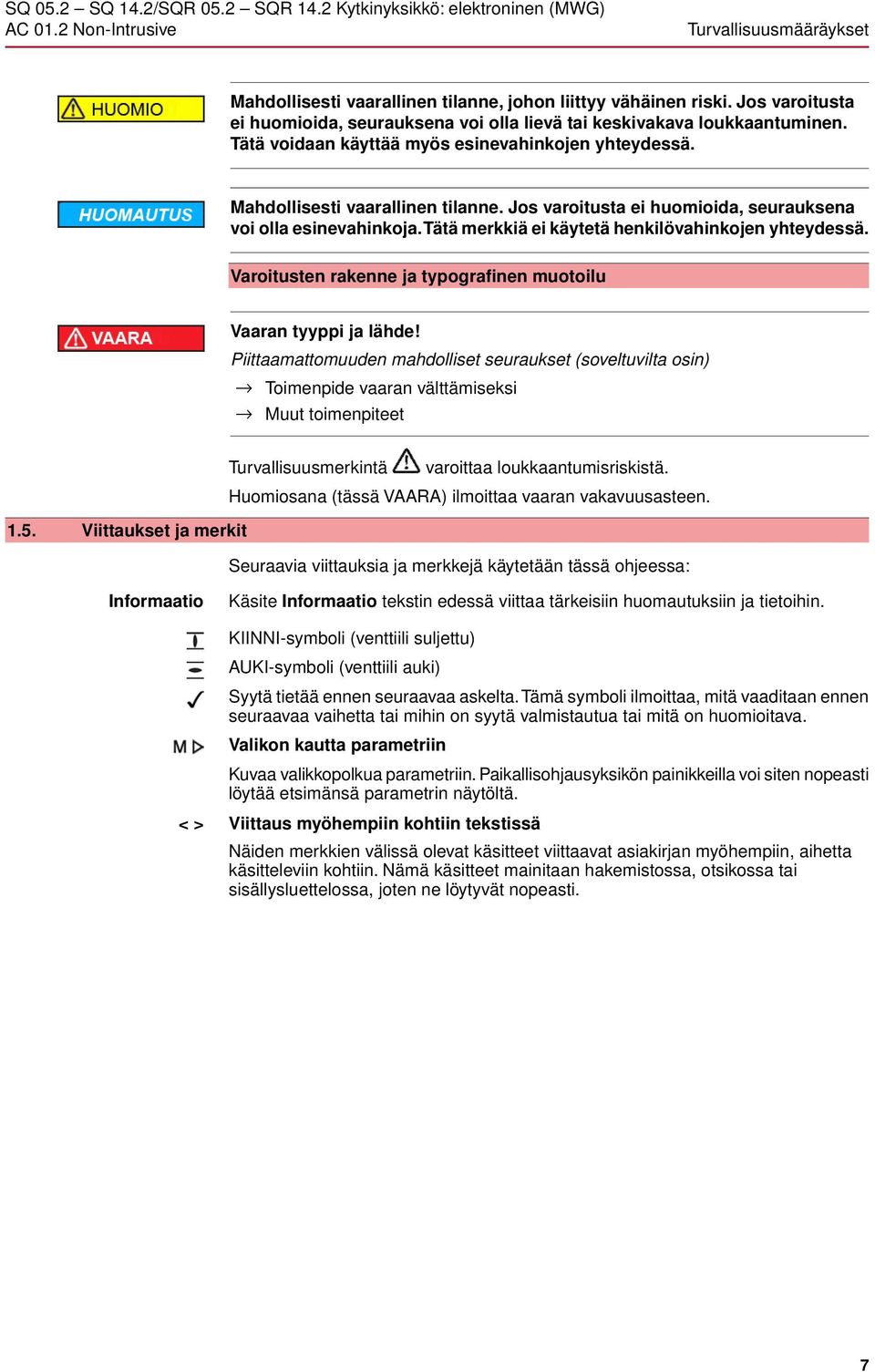

5 AC 01.2 Non-Intrusive Turvallisuusmääräykset 1. Turvallisuusmääräykset 1.1. Perusturvallisuusohjeita Standardit/direktiivit AUMA-tuotteet suunnitellaan ja valmistetaan hyväksyttyjen standardien ja direktiivien mukaisesti. Tämän todistavat alkuperäinen liittämisvakuutus ja EY-vaatimustenmukaisuusvakuutus. Asennuksen, sähköliitäntätöiden, käyttöönoton ja käytön yhteydessä asennuspaikalla koneen käyttäjän ja vastaavan asennusurakoitsijan on varmistettava, että kaikki lakien, direktiivien, asetusten, kansallisten määräysten ja suositusten vaatimukset täyttyvät. Turvallisuusmääräykset/ varoitukset Henkilöstön pätevyys Tällä sähkötoimilaitteella työskentelevien henkilöiden on perehdyttävä tämän ohjeen sisältämiin turvallisuusmääräyksiin ja varoituksiin ja noudatettava niihin liittyviä ohjeita. Tuotteeseen kiinnitetyt turvallisuuteen liittyvät ohjeet ja varoituskyltit on huomioitava henkilö- tai esinevahinkojen välttämiseksi. Asennus-, sähköliitäntä-, käyttöönotto-, käyttö- ja huoltotöitä saa tehdä ainoastaan koulutettu henkilöstö, jolle koneen käyttäjä tai vastaava asennusurakoitsija on antanut luvan kyseisiin töihin. Ennen em. töiden aloittamista henkilöstön on luettava ja ymmärrettävä tämä ohje sekä tunnettava hyväksytyt työturvallisuusmääräykset ja noudatettava niitä. Käyttöönotto Käyttö Ennen käyttöönottoa on ehdottomasti varmistettava, että kaikki asetukset vastaavat kulloisenkin käyttökohteen vaatimuksia. Virheelliset asetukset vaarantavat toimilaitteen turvallisen toiminnan ja seurauksena voi olla venttiilin tai laitteen vaurioituminen. Tästä mahdollisesti aiheutuvista vahingoista valmistaja ei vastaa. Käyttäjä kantaa vastuun riskistä yksin. Moitteettoman ja turvallisen käytön edellytykset: Oikein suoritettu kuljetus, asiallinen varastointi, kokoonpano ja asennus samoin kuin huolellinen käyttöönotto. Tuotetta saa käyttää ainoastaan moitteettomassa kunnossa tämän ohjeen mukaisesti. Häiriöistä ja vaurioista on ilmoitettava ja ne on korjattava (korjautettava) viipymättä. Hyväksyttyjä työturvallisuusmääräyksiä on noudatettava. Kansalliset määräykset on huomioitava. Käytön aikana kotelo kuumenee, ja pinnan lämpötila voi olla jopa > 60 C. Mahdollisilta palovammoilta suojautumiseksi suosittelemme ennen laitteella työskentelyä pinnan lämpötilan tarkastamista sopivalla lämpömittarilla ja tarvittaessa suojakäsineiden käyttöä. Suojatoimet Huolto Tarpeellisista suojatoimista paikan päällä, kuten suojuksista, kulkurajoituksista tai henkilöstön henkilösuojaimista, vastaa koneen käyttäjä tai vastaava asennusurakoitsija. Laitteen turvallisen toiminnan takaamiseksi on noudatettava tämän ohjeen sisältämiä huolto-ohjeita. Laitteeseen saa tehdä muutoksia vain valmistajan luvalla Käyttöalue AUMA-osakierrostoimilaitteet on tarkoitettu teollisuusventtiilien, esim. läppä- ja palloventtiilien ohjaukseen. Muut käyttötarkoitukset ovat sallittuja vain valmistajan nimenomaisella (kirjallisella) vahvistuksella. Toimilaitetta ei saa käyttää esim. seuraavissa kohteissa: standardin EN ISO 3691 mukaiset trukit standardin EN mukaiset nostolaitteet 5

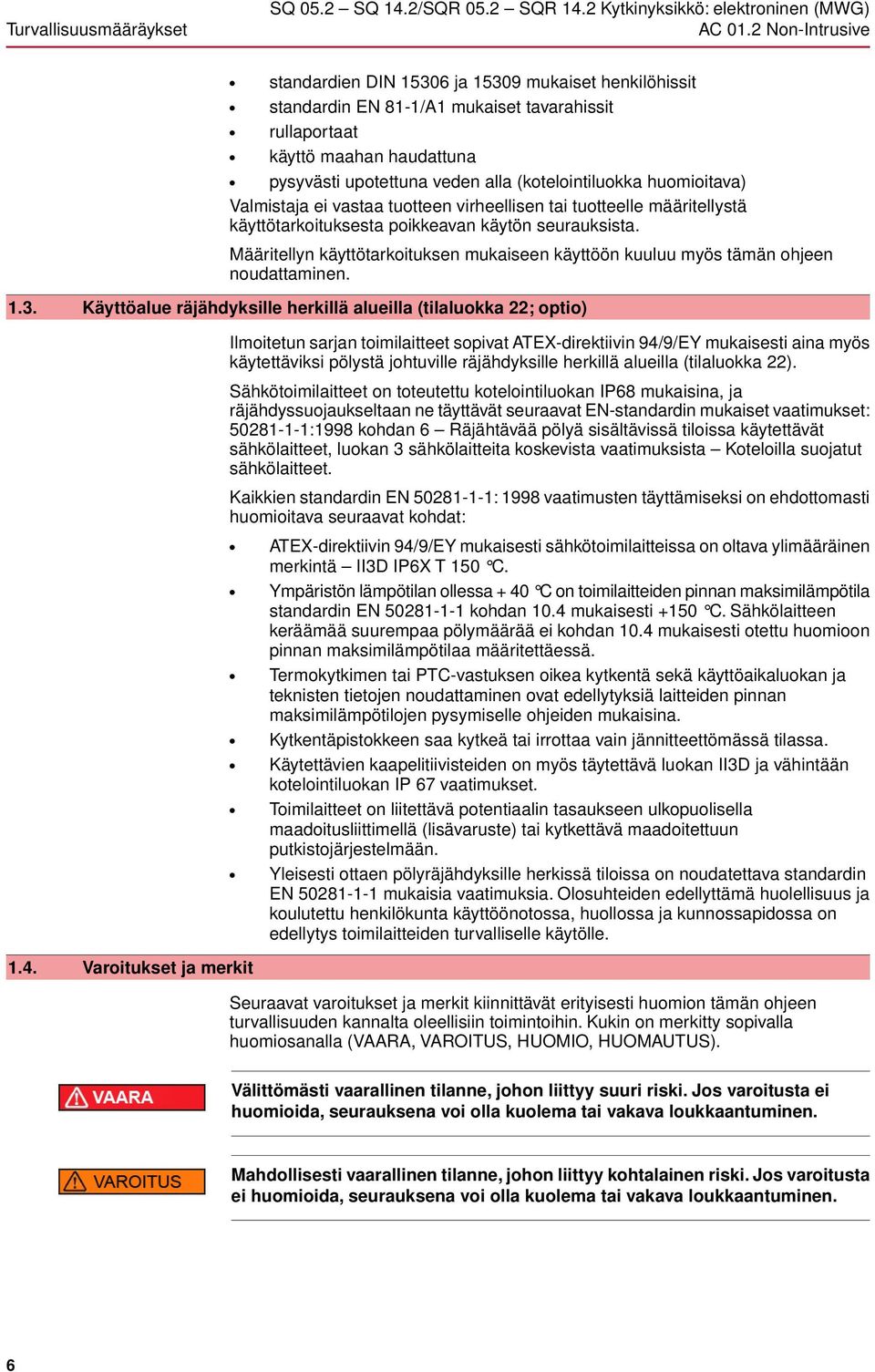

6 Turvallisuusmääräykset AC 01.2 Non-Intrusive standardien DIN ja mukaiset henkilöhissit standardin EN 81-1/A1 mukaiset tavarahissit rullaportaat käyttö maahan haudattuna pysyvästi upotettuna veden alla (kotelointiluokka huomioitava) Valmistaja ei vastaa tuotteen virheellisen tai tuotteelle määritellystä käyttötarkoituksesta poikkeavan käytön seurauksista. Määritellyn käyttötarkoituksen mukaiseen käyttöön kuuluu myös tämän ohjeen noudattaminen Käyttöalue räjähdyksille herkillä alueilla (tilaluokka 22; optio) Ilmoitetun sarjan toimilaitteet sopivat ATEX-direktiivin 94/9/EY mukaisesti aina myös käytettäviksi pölystä johtuville räjähdyksille herkillä alueilla (tilaluokka 22). Sähkötoimilaitteet on toteutettu kotelointiluokan IP68 mukaisina, ja räjähdyssuojaukseltaan ne täyttävät seuraavat EN-standardin mukaiset vaatimukset: :1998 kohdan 6 Räjähtävää pölyä sisältävissä tiloissa käytettävät sähkölaitteet, luokan 3 sähkölaitteita koskevista vaatimuksista Koteloilla suojatut sähkölaitteet. Kaikkien standardin EN : 1998 vaatimusten täyttämiseksi on ehdottomasti huomioitava seuraavat kohdat: ATEX-direktiivin 94/9/EY mukaisesti sähkötoimilaitteissa on oltava ylimääräinen merkintä II3D IP6X T 150 C. Ympäristön lämpötilan ollessa + 40 C on toimilaitteiden pinnan maksimilämpötila standardin EN kohdan 10.4 mukaisesti +150 C. Sähkölaitteen keräämää suurempaa pölymäärää ei kohdan 10.4 mukaisesti otettu huomioon pinnan maksimilämpötilaa määritettäessä. Termokytkimen tai PTC-vastuksen oikea kytkentä sekä käyttöaikaluokan ja teknisten tietojen noudattaminen ovat edellytyksiä laitteiden pinnan maksimilämpötilojen pysymiselle ohjeiden mukaisina. Kytkentäpistokkeen saa kytkeä tai irrottaa vain jännitteettömässä tilassa. Käytettävien kaapelitiivisteiden on myös täytettävä luokan II3D ja vähintään kotelointiluokan IP 67 vaatimukset. Toimilaitteet on liitettävä potentiaalin tasaukseen ulkopuolisella maadoitusliittimellä (lisävaruste) tai kytkettävä maadoitettuun putkistojärjestelmään. Yleisesti ottaen pölyräjähdyksille herkissä tiloissa on noudatettava standardin EN mukaisia vaatimuksia. Olosuhteiden edellyttämä huolellisuus ja koulutettu henkilökunta käyttöönotossa, huollossa ja kunnossapidossa on edellytys toimilaitteiden turvalliselle käytölle Varoitukset ja merkit Seuraavat varoitukset ja merkit kiinnittävät erityisesti huomion tämän ohjeen turvallisuuden kannalta oleellisiin toimintoihin. Kukin on merkitty sopivalla huomiosanalla (VAARA, VAROITUS, HUOMIO, HUOMAUTUS). Välittömästi vaarallinen tilanne, johon liittyy suuri riski. Jos varoitusta ei huomioida, seurauksena voi olla kuolema tai vakava loukkaantuminen. Mahdollisesti vaarallinen tilanne, johon liittyy kohtalainen riski. Jos varoitusta ei huomioida, seurauksena voi olla kuolema tai vakava loukkaantuminen. 6

7 AC 01.2 Non-Intrusive Turvallisuusmääräykset Mahdollisesti vaarallinen tilanne, johon liittyy vähäinen riski. Jos varoitusta ei huomioida, seurauksena voi olla lievä tai keskivakava loukkaantuminen. Tätä voidaan käyttää myös esinevahinkojen yhteydessä. Mahdollisesti vaarallinen tilanne. Jos varoitusta ei huomioida, seurauksena voi olla esinevahinkoja.tätä merkkiä ei käytetä henkilövahinkojen yhteydessä. Varoitusten rakenne ja typografinen muotoilu Vaaran tyyppi ja lähde! Piittaamattomuuden mahdolliset seuraukset (soveltuvilta osin) Toimenpide vaaran välttämiseksi Muut toimenpiteet Turvallisuusmerkintä varoittaa loukkaantumisriskistä Viittaukset ja merkit Huomiosana (tässä VAARA) ilmoittaa vaaran vakavuusasteen. Seuraavia viittauksia ja merkkejä käytetään tässä ohjeessa: Informaatio Käsite Informaatio tekstin edessä viittaa tärkeisiin huomautuksiin ja tietoihin. KIINNI-symboli (venttiili suljettu) AUKI-symboli (venttiili auki) Syytä tietää ennen seuraavaa askelta.tämä symboli ilmoittaa, mitä vaaditaan ennen seuraavaa vaihetta tai mihin on syytä valmistautua tai mitä on huomioitava. Valikon kautta parametriin Kuvaa valikkopolkua parametriin. Paikallisohjausyksikön painikkeilla voi siten nopeasti löytää etsimänsä parametrin näytöltä. < > Viittaus myöhempiin kohtiin tekstissä Näiden merkkien välissä olevat käsitteet viittaavat asiakirjan myöhempiin, aihetta käsitteleviin kohtiin. Nämä käsitteet mainitaan hakemistossa, otsikossa tai sisällysluettelossa, joten ne löytyvät nopeasti. 7

8 Tunnistus AC 01.2 Non-Intrusive 2. Tunnistus 2.1. Tyyppikilpi Jokainen laite (toimilaite, ohjausyksikkö, moottori) on varustettu tyyppikilvellä. Kuva 1: Tyyppikilpien järjestys [1] Toimilaitteen tyyppikilpi [2] Ohjausyksikön tyyppikilpi [3] Moottorin tyyppikilpi [4] Lisäkilpi, esim. KKS-kilpi Toimilaitteen tyyppikilven kuvaus Kuva 2: Toimilaitteen tyyppikilpi (esimerkki) [1] Valmistajan nimi [2] Valmistajan osoite [3] Tyyppimerkintä (selitys, ks. seuraavassa) [4] Komissionumero (selitys, ks. seuraavassa) [5] Sarjanumero toimilaite [6] Käyntiaika [s] 90 :een kääntöliikkeelle [7] Vääntömomenttialue suunnassa KIINNI [8] Vääntömomenttialue suunnassa AUKI [9] Voiteluaineen tyyppi [10] kotelointiluokka [11] Sallittu ympäristön lämpötila [12] Käytössä valinnaisesti asiakkaan toivomuksesta [13] Käytössä valinnaisesti asiakkaan toivomuksesta 8

9 AC 01.2 Non-Intrusive Tunnistus Tyyppimerkintä Kuva 3: Tyyppimerkintä (esimerkki) 1. Toimilaitteen tyyppi ja koko 2. Laipan koko Tyyppi ja koko Tämä ohje koskee seuraavia laitetyyppejä ja kokoja: Kääntötoimilaitteet ohjauskäyttöön: SQ 05.2, 07.2, 10.2, 12.2, 14.2 Kääntötoimilaitteet säätökäyttöön: SQR 05.2, 07.2, 10.2, 12.2, 14.2 Komissionumero Toimilaitteen sarjanumero Jokainen laite saa tilauskohtaisen komissionumeron (tilausnumeron). Tämän numeron perusteella on mahdollista ladata kytkentäkaavio (saksan- ja englanninkielisenä), tarkastuspöytäkirja ja muita laitetta koskevia tietoja suoraan Internet-osoitteesta Eräitä tietoja varten tarvitaan asiakasnumero. Taulukko 1: Sarjanumeron kuvaus (esimerkin avulla) N S paikka: asennusviikko 05 Tässä esimerkkinä: viikko paikka: valmistusvuosi 12 Tässä esimerkkinä: valmistusvuosi 2012 Kaikki muut kohdat N S Tehtaan sisäinen numero tuotteen yksiselitteiseen tunnistamiseen Ohjausyksikön tyyppikilven kuvaus Kuva 4: Ohjausyksikön tyyppikilpi [1] Tyyppimerkintä [2] Komissionumero [3] Kytkentä [4] Ohjaus Tyyppimerkintä Kytkentä Ohjaus AC 01.2 = toimilaitteen ohjausyksikkö AUMATIC 9 Kohta TPA-kytkentäkaaviossa: asentolähetin (toimilaite): Kytkinyksikkö: elektroninen: I, Q = MWG (magneettinen raja- ja momenttianturi) 24 V DC = ohjaus rinnakkaisen käyttöliittymän avulla 24 V DC ohjausjänniteellä. 115 V AC = ohjaus rinnakkaisen käyttöliittymän avulla 115 V AC ohjausjännitteellä.. 0/4 20 ma = ohjaus rinnakkaisen käyttöliittymän avulla 0/4 20 ma:n analogiatulon kautta Lyhyt kuvaus Osakierrostoimilaite standardin EN ISO 5211 mukaiset trukit Osakierrostoimilaite on toimilaite, joka siirtää venttiiliin vääntömomentin alle yhden täyden kierroksen matkalle. Sen ei tarvitse pystyä ottamaan vastaan työntövoimia. 9

10 Tunnistus AC 01.2 Non-Intrusive AUMA-osakierrostoimilaitteita käytetään sähkömoottorin avulla. Manuaalinen käyttö on mahdollista käsipyörällä. Pysäytys pääteasennoissa voi tapahtua matkan tai vääntömomentin mukaan. Ohjaukseen tai toimilaitteen signaalien käsittelyyn tarvitaan ehdottomasti ohjausyksikkö. Sähkötoimilaitteen ohjausyksikkö Sähkötoimilaitteen ohjausyksikköä AUMATIC käytetään ohjaamaan AUMA-toimilaitteita ja se toimitetaan käyttövalmiina. Ohjausyksikön voi asentaa suoraan toimilaitteeseen tai erilleen seinätelineeseen. AUMATIC-ohjausyksikön toiminnot mahdollistavat AUKI-KIINNI-käytön, asennoitinkäytön, prosessisäädinkäytön, käyttötietojen keräämisen ja diagnostiikan. Paikallisohjausyksikkö/AUMA CDT Käyttöä, asetuksia ja näyttöjä voidaan ohjata suoraan paikan päällä ohjausyksikön avulla. Paikan päällä on mahdollista Intrusiivinen - Eiintrusiivinen ohjata toimilaitetta paikallisohjausyksikön (painikkeiden ja näytön) avulla ja tehdä asetuksia (tämän ohjeen sisältö). AUMA CDT -ohjelmiston (optio) avulla tietokoneella (kannettavalla tai pöytäkoneella) voi tallentaa tai lukea tietoja, muuttaa ja tallentaa asetuksia. Tietokoneen ja AUMATICin välinen yhteys muodostetaan langattomasti Bluetooth-liitännän kautta (ei sisälly tähän ohjeeseen). Intrusiivinen malli (kytkinyksikkö: sähkömekaaninen): Rajat ja vääntömomentit asetellaan toimilaitteessa olevalla kytkinkoneistolla. Ei-intrusiivinen malli (kytkinyksikkö: elektroninen): Rajat ja vääntömomentit asetellaan ohjausyksikön avulla, toimilaitteen tai ohjausyksikön koteloa ei tarvitse avata sitä varten. Tätä varten toimilaitteeseen on asennettu MWG (magneettinen raja- ja momenttianturi), joka tarjoaa käyttöön myös analogisen vääntömomenttiviestin/vääntömomenttiosoituksen ja analogisen asentoviestin/asennonosoituksen. 10

11 AC 01.2 Non-Intrusive Kuljetus, varastointi ja pakkaus 3. Kuljetus, varastointi ja pakkaus 3.1. Kuljetus Kuljeta asennuspaikalle tukevassa pakkauksessa. Riippuva kuorma! Kuoleman tai vakavan loukkaantumisen vaara. Riippuvan kuorman alla EI saa oleskella. Kiinnitä nostolaite koteloon, ÄLÄ käsipyörään. Toimilaitteet, jotka on asennettu venttiiliin: Kiinnitä nostolaite venttiiliin, ÄLÄ toimilaitteeseen. Toimilaitteet, jotka on yhdistetty vaihteeseen: Kiinnitä nostolaite silmukkaruuveilla vaihteeseen, ÄLÄ toimilaitteeseen. Toimilaitteet, jotka on yhdistetty ohjausyksikköön: Kiinnitä nostolaite toimilaitteeseen, ÄLÄ ohjausyksikköön Varastointi Korroosiovaara virheellisen säilytyksen vuoksi! Varastointi hyvin tuuletetussa, kuivassa tilassa. Suojaa maankosteudelta säilyttämällä hyllyllä tai puuritilällä. Suojaa pölyltä ja lialta. Käsittele maalaamattomat metallipinnat sopivalla korroosionestoaineella. Liian matalat lämpötilat voivat vaurioittaa näyttöä! Sähkötoimilaitteen AUMATIC ohjausyksikköä EI saa säilyttää alle 30 C lämpötilassa. Pitkäaikainen varastointi Jos tuote pitää varastoida pitkäksi aikaa (yli 6 kuukautta), huolehdi lisäksi seuraavista asioista: 1. Ennen varastointia: suojaa suojaamattomat metallipinnat, erityisesti vetolaitteen osat ja asennuspinnat, kestokorroosionestoaineella. 2. Noin 6 kuukauden välein: korroosionmuodostuksen tarkkailu. Jos jälkiä korroosiosta on havaittavissa, uusi korroosiosuojaus Pakkaus Tuotteemme on suojattu kuljetuksia varten erikoispakkauksilla. Pakkaus koostuu ympäristöystävällisistä materiaaleista, jotka on helppo lajitella ja kierrättää. Käytämme seuraavia pakkausmateriaaleja: puu, pahvi, paperi ja PE-kalvo. Pakkausmateriaalien hävittämistä varten suosittelemme kierrätystä ja keräyspisteitä. 11

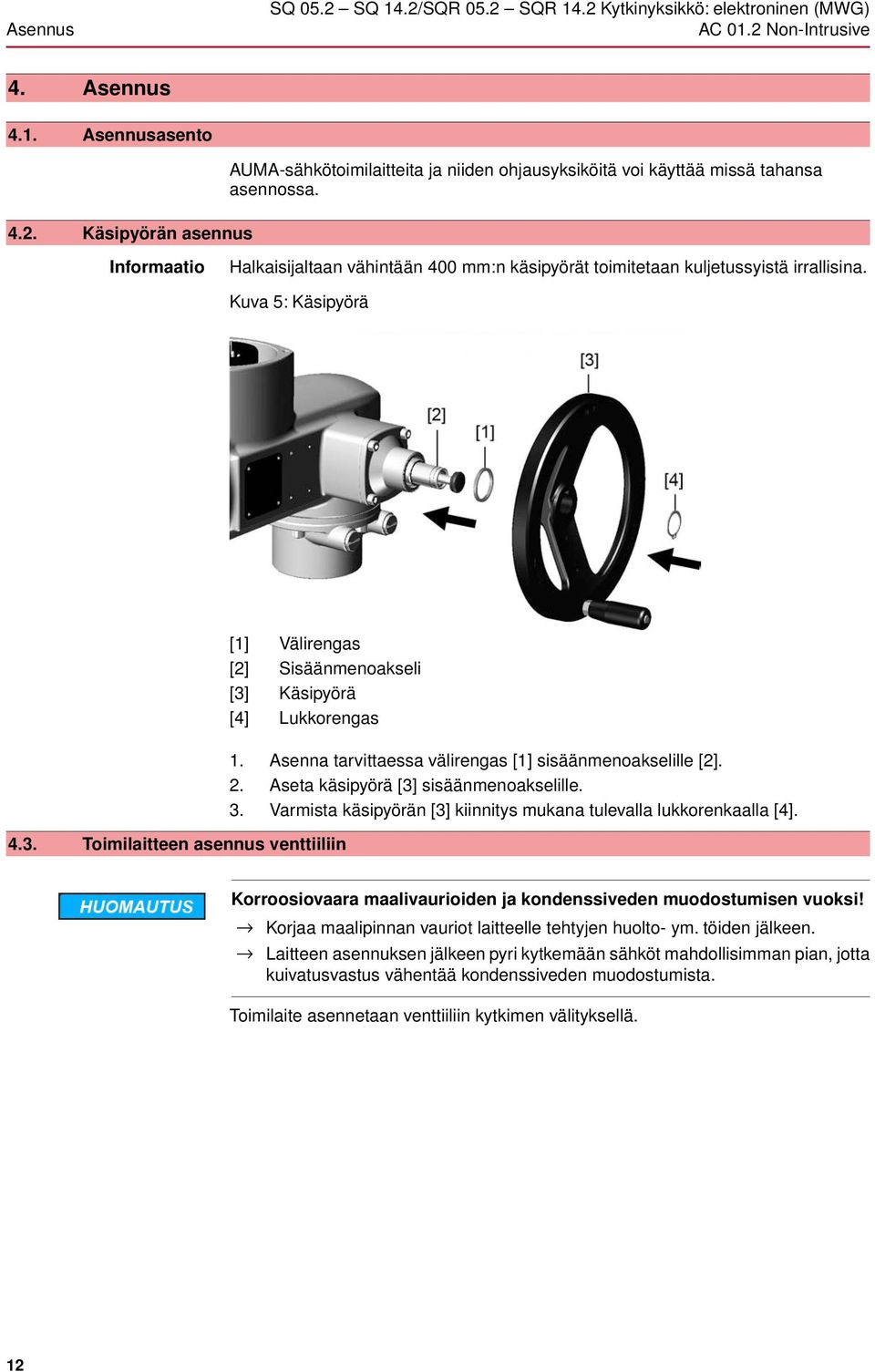

12 Asennus AC 01.2 Non-Intrusive 4. Asennus 4.1. Asennusasento AUMA-sähkötoimilaitteita ja niiden ohjausyksiköitä voi käyttää missä tahansa asennossa Käsipyörän asennus Informaatio Halkaisijaltaan vähintään 400 mm:n käsipyörät toimitetaan kuljetussyistä irrallisina. Kuva 5: Käsipyörä [1] Välirengas [2] Sisäänmenoakseli [3] Käsipyörä [4] Lukkorengas 4.3. Toimilaitteen asennus venttiiliin 1. Asenna tarvittaessa välirengas [1] sisäänmenoakselille [2]. 2. Aseta käsipyörä [3] sisäänmenoakselille. 3. Varmista käsipyörän [3] kiinnitys mukana tulevalla lukkorenkaalla [4]. Korroosiovaara maalivaurioiden ja kondenssiveden muodostumisen vuoksi! Korjaa maalipinnan vauriot laitteelle tehtyjen huolto- ym. töiden jälkeen. Laitteen asennuksen jälkeen pyri kytkemään sähköt mahdollisimman pian, jotta kuivatusvastus vähentää kondenssiveden muodostumista. Toimilaite asennetaan venttiiliin kytkimen välityksellä. 12

13 AC 01.2 Non-Intrusive Asennus Kuva 6: Kytkimen asennusmitat [1] Kytkin [2] Venttiilin akseli [3] Ruuvi [4] Ruuvi Taulukko 2: Kytkimen asennusmitat Tyyppi, koko - liitäntälaippa X maks. [mm] Y maks. [mm] Z maks. [mm] SQ/SQR 05.2-F SQ/SQR 05.2-F SQ/SQR 07.2-F SQ/SQR 07.2-F SQ/SQR 10.2-F SQ/SQR 10.2-F SQ/SQR 12.2-F SQ/SQR 12.2-F SQ/SQR 14.2-F SQ/SQR 14.2-F Aja toimilaite käsipyörällä mekaaniseen rajoittimeen. Informaatio: Kiinnitä venttiili ja toimilaite toisiinsa samaan päätyasentoon. - Läppäventtiilit: suositeltava asennusasento pääteasennossa KIINNI. - Palloventtiilit: suositeltava asennusasento pääteasennossa AUKI. 2. Poista huolellisesti rasva liitäntälaipan asennuspinnoilta. 3. Voitele venttiilin akseli [2] kevyesti. 4. Aseta kytkin [1] venttiilin akselille [2] ja estä sen luiskahtelu säteittäissuunnassa ruuvilla tai lukkorenkaalla. Säilytä mitat X, Y ja Z ennallaan (ks. kuva ja taulukko <Kytkimen asennusmitat>). 5. Voitele kytkimen hammastus hapottomalla rasvalla. 6. Aseta osakierrostoimilaite paikalleen. Informaatio: Varmista laipan keskitys (jos tarpeen) ja täydellinen asennus. 7. Jos laipan reiät eivät sovi kierteisiin. 7.1 Kierrä käsipyörää, kunnes reiät ovat kohdakkain. 7.2 Siirrä tarvittaessa toimilaitetta kytkimessä yhden hampaan verran. 13

14 Asennus AC 01.2 Non-Intrusive 8. Kiinnitä toimilaite ruuveilla [4]. Informaatio: Kontaktikorroosion välttämiseksi suosittelemme ruuvien tiivistämistä kierretiivisteaineella. Kiristä ruuvit [4] tasaisesti ristiin taulukossa ilmoitetulla momentilla. Taulukko 3: Ruuvien kiristysmomentit Ruuvit Kierre M6 M8 M10 M12 M16 Kiristysmomentti T A [Nm] Lujuusluokka Paikallisohjauksen asennusasennot Paikallisohjausyksikön asennusasento on määritetty tilauksen yhteydessä. Jos asento on epäedullinen sen jälkeen, kun toimilaite on asennettu venttiiliin tai vaihteeseen, asentoa voi muuttaa myös jälkeenpäin. Tähän on valittavana neljä eri asennusasentoa. Kuva 7: Asennusasennot A ja B Kuva 8: Asennusasennot C ja D Asennusasentojen muuttaminen Vaarallinen jännite! Sähköiskun vaara. Katkaise jännite toimilaitteesta ennen avaamista. 14

15 AC 01.2 Non-Intrusive Asennus Sähköstaattinen purkaus ESD! Sähköisten rakenneosien vaurioituminen. Maadoita henkilöt ja laitteet. 1. Löysää ruuvit ja irrota paikallisohjausyksikkö. 2. Varmista, että O-rengas on kunnossa. Asenna O-rengas oikein paikalleen. 3. Käännä paikallisohjausyksikkö uuteen asentoon ja aseta se takaisin paikalleen. Johdot voivat vaurioitua vääntämisen tai puristuksiin jäämisen vuoksi! Toimintahäiriöt mahdollisia. Käännä paikallisohjausyksikköä enintään 180. Kokoa paikallisohjausyksikkö varovasti, jotta johtoja ei jäisi puristuksiin. 4. Kiristä ruuvit tasaisesti ristiin. 15

16 Sähköliitäntä AC 01.2 Non-Intrusive 5. Sähköliitäntä 5.1. Perusohjeita Virheellisesti tehty sähköliitäntä voi olla vaarallinen. Piittaamattomuus tästä ohjeesta voi johtaa kuolemaan, vakavaan loukkaantumiseen tai esinevahinkoihin. Sähköliitännän saa tehdä vain koulutettu henkilökunta. Ennen liitäntää on huomioitava tämän luvun perusohjeet. Liitännän jälkeen, ennen jännitteen kytkemistä on huomioitava lukujen <Käyttöönotto> ja <Koekäyttö> ohjeet. Kytkentäkaavio / sisäinen kytkentä Sallitut verkkomuodot (syöttöverkot) Asennuspaikan sulakkeet Laitteeseen kuuluva kytkentäkaavio/sisäisten kytkentöjen kaavio (saksaksi ja englanniksi) on toimitettu yhdessä tämän oppaan kanssa säänkestävään pussiin sijoitettuna. Tämä pussi on kiinnitetty laitteeseen. Kaavion voi myös pyytää AUMAlta komissionumeron perusteella (ks. laitteen tyyppikilpi) tai ladata suoraan Internetistä ( Ohjausyksiköt (toimilaitteet) on tarkoitettu käytettäviksi TN- ja TT-verkoissa, joissa on suoraan maadoitettu nollapiste ja joiden nimellisjännite on enintään 690 V AC. Käyttö IT-verkossa on sallittua sopivilla suojauslaitteilla <asennuspaikan sulakkeet> varustettuna, mikäli nimellisjännite on enintään 600 V AC. Oikosulkusuojaukseen ja sähkötoimilaitteen poiskytkemiseksi verkosta on asiakkaan toimitettava tarvittavat sulakkeet ja erotuskytkimet. Mitoituksen perustana käytettävät sähköiset arvot saadaan laskemalla yhteen moottorin ottama virta (ks. sähköinen tietolehti) ja ohjausyksikön ottama virta. Taulukko 4: Ohjauksen virranotto: Syöttöjännite Verkkojännitteen sallittu vaihtelu V AC V AC V AC V AC Maksimi virranotto ±10 % 750 ma 400 ma 250 ma 200 ma 30 % ma 750 ma 400 ma 400 ma Taulukko 5: Suurin sallittu sulake Kytkentälaite Suunnanvaihtokontaktori A1 Tyristori B1 Nimellisteho enintään 1,5 kw enintään 1,5 kw Maks. sulakekoko 16 A (gl/gg) 16 A (g/r) I²t<1 500A²s Jos ohjausyksikkö asennetaan erilleen toimilaitteesta (ohjausyksikkö seinätelineessä): Huomioi liitäntäjohdon pituus ja poikkipinta suojausta määritettäessä. Kun laitetta käytetään IT-verkossa, käytä sopivia ja hyväksyttyjä eristysvahteja: tällaisia ovat esimerkiksi eristysvahdit, joissa käytetään sykkivän mittaussignaalin menetelmää. Ohjauksen (elektroniikan) jännitteensyöttö Asiakasliitännän potentiaali Turvallisuusstandardit Käytettäessä ohjausyksikön ulkoista syöttöä (elektroniikkaa): Ulkoisessa jännitteensyötössä on oltava standardin IEC mukainen vahvistettu eristys verkkojännitettä vastaan, ja siihen saa syöttää virtaa ainoastaan standardin IEC mukaisesta 150 VA:n rajoitetusta virtapiiristä. Kaikki tulosignaalit (ohjaus) on syötettävä samasta potentiaalista. Kaikki lähtösignaalit (tilailmoitukset) on syötettävä samasta potentiaalista. Kaikkien ulkoisesti kytkettyjen laitteiden täytyy täyttää niitä koskevat turvallisuusstandardit. 16

17 AC 01.2 Non-Intrusive Sähköliitäntä EMC-määräysten mukainen johtojen asennus Virta, syöttöjännite ja verkkotaajuus Signaali- ja väyläjohtimet ovat herkkiä häiriöille. Moottorin johtimet aiheuttavat häiriöitä. Häiriöille herkät ja häiriöitä aiheuttavat johtimet on sijoitettava mahdollisimman kauas toisistaan. Signaali- ja väyläjohdinten häiriönsieto paranee, jos johtimet sijoitetaan lähelle maadoituspotentiaalia. Pitkiä johtoja tulee mahdollisuuksien mukaan välttää ja varmistaa, että ne sijoitetaan kohtiin, joissa ne aiheuttavat mahdollisimman vähän häiriöitä. Häiriöille herkkien ja häiriöitä aiheuttavien johtojen kuljettamista rinnakkain pitkiä matkoja tulee välttää. Asentolähettimien kytkemiseen tulee käyttää suojattuja kaapeleita. Virran, syöttöjännitteen ja verkkotaajuuden on vastattava moottorin tyyppikilven tietoja. Kuva 9: Moottorin tyyppikilpi (esimerkki) [1] Virta [2] Syöttöjännite [3] Verkkotaajuus (kolmivaihe- ja vaihtovirtamoottoreissa) Liitäntäjohdot Käytä laitteen eristyksen varmistamiseen sopivia (jännitekestoisia) kaapeleita. Määritä kaapelit vähintään suurimmalle esiintyvälle jännitteelle. Käytä liitäntäkaapelia, jonka lämpötilakestoisuus on oikea. Käytä liitäntäkaapeleissa, jotka altistuvat UV-säteilylle (esim. ulkona) UV-säteilyn kestäviä johtoja Kytkentä AUMA-pyöröliittimellä AUMA-pyöröliitinten johdinpoikkipinnat: Liittimet (U1, V1, W1, U2, V2, W2): maks. 6 mm² joustava / 10 mm² jäykkä Suojajohtimen liitäntä : maks. 6 mm² joustava / 10 mm² jäykkä Ohjausliittimet (1 50): maks. 2,5 mm² 17

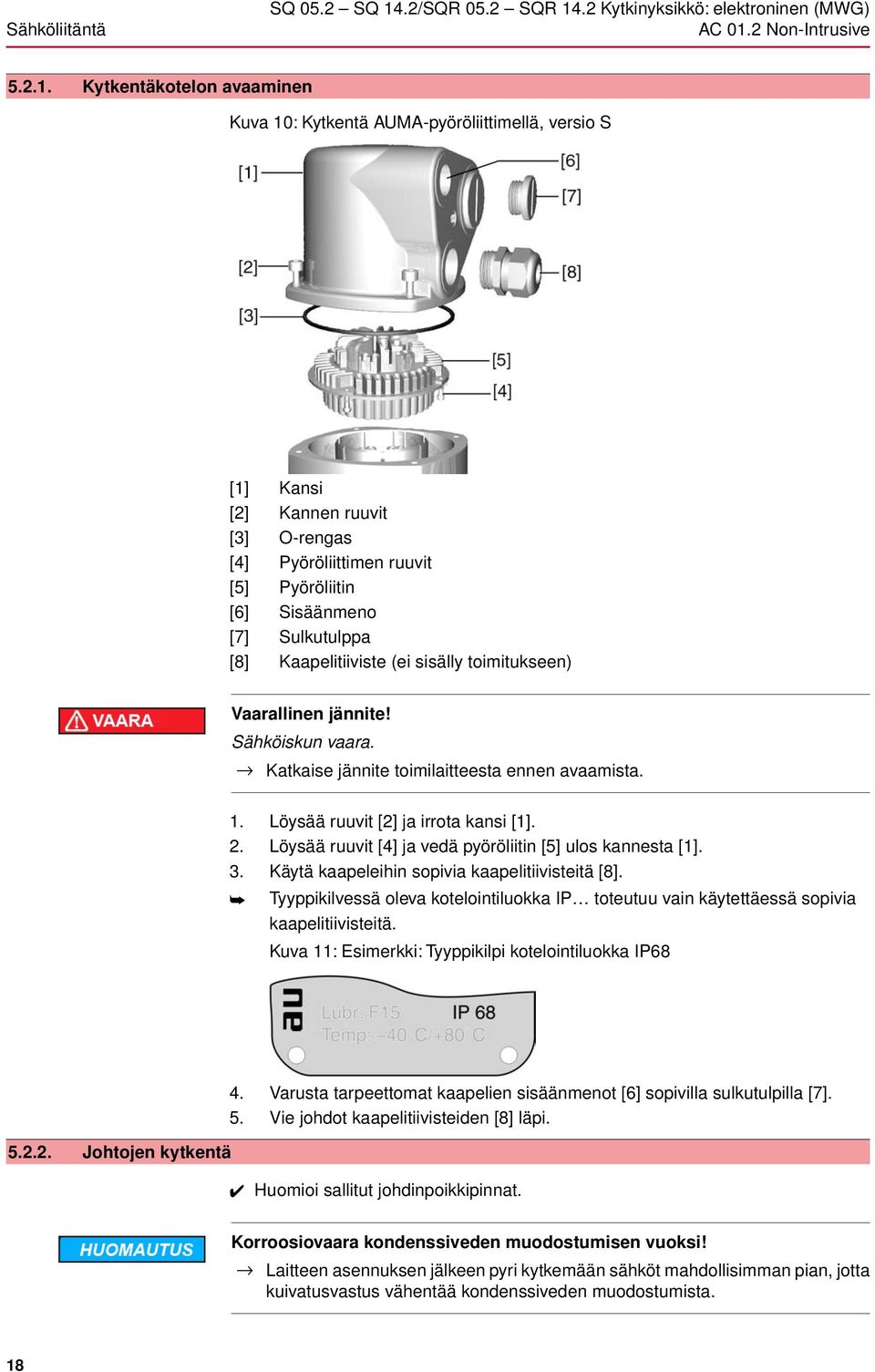

18 Sähköliitäntä AC 01.2 Non-Intrusive Kytkentäkotelon avaaminen Kuva 10: Kytkentä AUMA-pyöröliittimellä, versio S [1] Kansi [2] Kannen ruuvit [3] O-rengas [4] Pyöröliittimen ruuvit [5] Pyöröliitin [6] Sisäänmeno [7] Sulkutulppa [8] Kaapelitiiviste (ei sisälly toimitukseen) Vaarallinen jännite! Sähköiskun vaara. Katkaise jännite toimilaitteesta ennen avaamista. 1. Löysää ruuvit [2] ja irrota kansi [1]. 2. Löysää ruuvit [4] ja vedä pyöröliitin [5] ulos kannesta [1]. 3. Käytä kaapeleihin sopivia kaapelitiivisteitä [8]. Tyyppikilvessä oleva kotelointiluokka IP toteutuu vain käytettäessä sopivia kaapelitiivisteitä. Kuva 11: Esimerkki: Tyyppikilpi kotelointiluokka IP Johtojen kytkentä 4. Varusta tarpeettomat kaapelien sisäänmenot [6] sopivilla sulkutulpilla [7]. 5. Vie johdot kaapelitiivisteiden [8] läpi. Huomioi sallitut johdinpoikkipinnat. Korroosiovaara kondenssiveden muodostumisen vuoksi! Laitteen asennuksen jälkeen pyri kytkemään sähköt mahdollisimman pian, jotta kuivatusvastus vähentää kondenssiveden muodostumista. 18

19 AC 01.2 Non-Intrusive Sähköliitäntä 1. Kuori johdot. 2. Poista johdinten eristeet. 3. Jos johdot ovat joustavia: Käytä standardin DIN mukaisia monisäiekaapelin päätteitä. 4. Kytke johtimet tilauskohtaisen kytkentäkaavion perusteella. Vikatapauksessa: Vaarallinen jännite, jos suojajohdinta EI ole kytketty! Sähköiskun vaara. Liitä kaikki suojajohtimet. Liitä suojajohtimen liitäntä liitäntäjohdon ulkoiseen suojajohtimeen. Laitetta ei saa ottaa käyttöön, jos suojajohdinta ei ole kytketty. 5. Kaikki suojajohtimet on ruuvattava kiinni suojajohtimen liitäntään rengasliittimillä (taipuisat johtimet) tai silmukoilla (jäykät johtimet). Kuva 12: Suojajohtimen liitäntä [1] Pyöröliitin [2] Ruuvi [3] Aluslaatta [4] Jousialuslevy [5] Suojajohdin rengasliittimien/silmukoiden kanssa [6] Suojajohtimen liitäntä, symboli: Informaatio Joissakin sähkötoimilaitteissa on lisäksi moottorin lämmitys. Moottorin lämmitys vähentää kondenssiveden muodostumista moottoriin ja helpottaa laitteen käynnistystä äärimmäisen kylmissä olosuhteissa. 19

20 Sähköliitäntä AC 01.2 Non-Intrusive Kytkentäkotelon sulkeminen Kuva 13: Esimerkki: Malli S [1] Kansi [2] Kannen ruuvit [3] O-rengas [4] Pyöröliittimen ruuvit [5] Pyöröliitin [6] Sisäänmeno [7] Sulkutulppa [8] Kaapelitiiviste (ei sisälly toimitukseen) Johtojen puristuksiin jäämisestä voi aiheutua oikosulku! Sähköiskut ja toimintahäiriöt mahdollisia Sähköliitäntään saatavat lisävarusteet Aseta pyöröliitin varovasti paikalleen, jotta johtoja ei jäisi puristuksiin. 1. Aseta pyöröliitin [5] kanteen [1] ja kiinnitä ruuveilla [4]. 2. Puhdista kannen [1] ja rungon tiivistyspinnat. 3. Varmista, että O-rengas [3] on kunnossa ja aseta rengas oikein paikalleen. 4. Voitele O-rengas kevyesti hapottomalla rasvalla (esim. vaseliinilla) ja aseta oikein paikalleen. 5. Aseta kansi [1] paikalleen ja kiristä ruuvit [2] tasaisesti ristiin. 6. Kiristä kaapelitiivisteet [8] ohjekireyteen, jotta vaadittava kotelointiluokka toteutuu. Optio Ohjausyksikkö seinätelineessä Seinätelineen avulla ohjausyksikön voi asentaa erilleen toimilaitteesta. Käyttö Jos toimilaite on asennettu siten, ettei sen luokse pääse. Jos toimilaitteen lämpötilat ovat korkeita. Jos venttiili tärisee voimakkaasti. 20

21 AC 01.2 Non-Intrusive Sähköliitäntä Asentaminen Kuva 14: Seinätelineasennus [1] Seinäteline [2] Liitäntäjohdot [3] Seinätelineen sähköliitäntä (XM) [4] Toimilaitteen sähköliitäntä (XA) [5] Ohjausyksikön sähköliitäntä (XK) asiakkaan pistoke Ennen liitäntää huomattavaa: Liitäntäjohtojen sallittu pituus: maks. 100 m. Suosittelemme: AUMAn johtosarjaa LSW20. Jos ei käytetä AUMAn johtosarjaa: - Käytä sopivia, taipuisia ja suojattuja liitäntäjohtoja. - Käytä MWG-malleissa erillistä, CAN-käyttöön sopivaa datajohtoa, jonka aaltoimpedanssi on 120 ohmia (esim. UNITRONIC BUS-FD P CAN UL/CSA - 2 x 2 0,5 mm², valmistaja Lapp). - Datajohdon kytkentä: XM2-XA2 = CAN L, XM3-XA3 = CAN H. - Syöttöjännite, MWG: XM6-XA6 = GND, XM7-XA7 = + 24 V DC (ks. kytkentäkaavio). - Seinätelineen sähköliitännässä [3] liitännät on toteutettu puristusliitintekniikalla. - Puristamiseen tulee käyttää sopivaa neliuraista puristustyökalua. - Joustavien johdinten poikkipinta: - Ohjauksen kaapelit: maks. 0,75 1,5 mm² - Verkkoliitäntä: maks. 2,5 4 mm² Jos käytettävissä on esim. kuivatusvastuksen liitäntäjohtoja, jotka viedään toimilaitteesta suoraan asiakkaan pistokkeeseen XK (XA-XM-XK, ks. kytkentäkaavio), näille liitäntäjohdoille on tehtävä standardin EN mukainen eristyskoe. Poikkeuksen muodostavat MWG:n liitäntäjohdot. Niille ei saa tehdä eristyskoetta Kehys Käyttö Kehys irrotetun pistokkeen turvalliseen säilytykseen. Suojaamiseen kosketinten suoralta kosketukselta ja ympäristön vaikutuksilta. 21

22 Sähköliitäntä AC 01.2 Non-Intrusive Kuva 15: Kehys Suojakansi Pistoketilan suojakansi, kun pistoke on irti. Avatun kytkentäkotelon voi sulkea suojakannella (ei kuvaa) Double Sealed -välikehys Kotelon sisään voi tunkeutua pölyä ja kosteutta sähköliitäntöjen irrottamisen yhteydessä tai kaapelitiivisteiden vuotamisen tapauksessa. Tämä voidaan estää tehokkaasti asentamalla Double Sealed -välikehys [2] sähköliitännän [1] ja laitteen kotelon väliin. Laitteen kotelointiluokka (IP68) säilyy ennallaan myös sähköliitännän [1] irrottamisen jälkeen. Kuva 16: Sähköliitäntä Double Sealed -välikehyksellä Ulkopuolinen maadoitusliitäntä [1] Sähköliitäntä [2] Double Sealed -välikehys Lisävarusteena koteloon on saatavana ulkopuolinen maadoitusliitin (U-liitin). Kuva 17: Maadoitusliitäntä 22

23 AC 01.2 Non-Intrusive Käyttö 6. Käyttö Venttiili voi vaurioitua väärän perusasetuksen vuoksi! Ennen toimilaitteen sähköistä ohjausta on määriteltävä perusasetukset: pysäytystapa, momentti- ja matkarajat Käsikäyttö Asetusten määrityksen ja käyttöönoton yhteydessä sekä moottorivian tai verkkovian yllättäessä toimilaitetta voi ohjata käsikäytöllä. Käsikäyttö kytketään sisäänrakennetun kytkentämekanismin avulla Laitteen kytkeminen käsikäytölle Moottorin kytkin voi vaurioitua virheellisen käytön vuoksi! Laitteen saa kytkeä käsikäytölle vain moottorin ollessa pysähdyksissä. 1. Paina painiketta. 2. Käännä käsipyörää haluttuun suuntaan. Sulje venttiili kääntämällä käsipyörästä myötäpäivään: Ulostuloakseli (venttiili) kääntyy myötäpäivään KIINNI-suuntaan Käsikäytön kytkentä pois päältä 6.2. Moottorikäyttö Käsikäyttö kytkeytyy automaattisesti päältä, kun moottori käynnistetään. Moottorikäytön aikana käsipyörä ei pyöri mukana. Määritä ennen moottorikäyttöä ensin kaikki käyttöönottoasetukset ja suorita koeajo Toimilaitteen ohjaus paikallisesti Toimilaitteen paikallinen käyttö tapahtuu AC:n paikallisohjausyksikön painikkeilla. 23

24 Käyttö AC 01.2 Non-Intrusive Kuva 18: Paikallisohjausyksikkö [1] Painike ajokomennon antamiseen AUKI-suuntaan. [2] SEIS-painike [3] Painike ajokomennon antamiseen KIINNI-suuntaan. [4] RESET-Painike [5] Valintakytkin Pinnat voivat kuumentua esim. ympäristön korkeiden lämpötilojen tai voimakkaan auringonpaisteen vuoksi! Palovammojen vaara Tarkista pinnan lämpötila ja käytä tarvittaessa suojakäsineitä. Aseta valintakytkin [5] paikallisohjausasentoon (LOCAL) Toimilaitteen käyttö kauko-ohjauksella Toimilaitetta voi nyt ohjata painikkeilla [1 3]: - Aja toimilaitetta AUKI-suuntaan: Paina painiketta [1]. - Pysäytä toimilaite: Paina painiketta [2] SEIS. - Aja toimilaitetta KIINNI-suuntaan: Paina painiketta [3]. Aseta valintakytkin kauko-ohjauksen asentoon (REMOTE). Toimilaitetta voi ohjata vain kauko-ohjauksella, ohjauskäskyillä (AUKI, SEIS, KIINNI) tai antamalla ohjearvoja analogisesti (esim ma) Valikon käyttö painikkeilla (asetuksille ja näytöille) Näytön ja asetusten käyttö valikon avulla tapahtuu paikallisohjausyksikön painikkeilla [1 4]. Valikkokäyttöä varten valintakytkimen [5] on oltava asennossa 0 (OFF). 24

25 AC 01.2 Non-Intrusive Käyttö Näytön alin rivi [6] toimii navigointiohjeena ja näyttää, mitä painikkeita [1 4] voi käyttää valikon ohjaukseen. Kuva 19: [1 4] Painike tai navigointiohje [5] Valintakytkin [6] Näyttö Taulukko 6: Tärkeitä painiketoimintoja valikon ohjaukseen Painike [1] [2] [3] [4] C Navigointiohje näytöllä Ylös Alas Ok Varmista Muokkaa Tiedot Setup Esc Toiminnot Sivun/valinnan vaihtaminen Arvojen muuttaminen Numeroiden syöttäminen väliltä 0 9 Sivun/valinnan vaihtaminen Arvojen muuttaminen Numeroiden syöttäminen väliltä 0 9 Valinnan vahvistaminen Tallennus Siirtyminen Muuta-valikkoon Lisätietojen näyttäminen Siirtyminen päävalikkoon Toiminnon keskeyttäminen Paluu edelliseen ikkunaan Taustavalaistus Normaalin käytön aikana valaistus on valkoinen. Häiriötilanteessa se on punainen. Kun painetaan painiketta, näyttö on kirkkaampi. Jos mitään painiketta ei ole painettu 60 sekuntiin, näyttö muuttuu jälleen himmeäksi Valikon rakenne ja navigointi Ryhmät Näytöt on jaettu 3 ryhmään. Kuva 20: Ryhmät [1] Käynnistysvalikko [2] Tilavalikko [3] Päävalikko Tunnus Tilavalikko ja päävalikko on merkitty tunnuksella. 25

26 Käyttö AC 01.2 Non-Intrusive Kuva 21: Merkintä tunnuksella S M Tunnus alkaa kirjaimella S = tilavalikko Tunnus alkaa kirjaimella M = päävalikko Ryhmien vaihto Tilavalikon S ja päävalikon M välillä voidaan vaihdella: Vaihto tapahtuu pitämällä valitsimen asennossa 0 (OFF) painiketta C pohjassa n. 2 sekuntia, kunnes näytölle tulee sivu, jonka tunnus on M.... Kuva 22: Valikkoryhmien vaihto Paluu tilavalikkoon seuraa, jos: paikallisohjausyksikössä ei paineta mitään painiketta 10 minuuttiin tai painetaan lyhyesti painiketta C Avaaminen suoraan tunnuksella Päävalikossa sivuja voi avata myös suoraan syöttämällä sivun tunnuksen (ilman valikkorakenteen läpikäymistä). Kuva 23: Avaaminen suoraan (esimerkki) 6.4. Käyttäjätaso, salasana Näytön alimmalla rivillä lukee: Siirry kohtaan 1. Paina Siirry kohtaan painiketta. Näytölle tulee teksti: Mene valikkoon M Valitse painikkeella Ylös Alas numeroita väliltä Vahvista painikkeella Ok ensimmäinen numero. 4. Toista vaiheet 2 ja 3 kaikkien muiden numeropaikkojen kohdalla. 5. Voit keskeyttää toiminnon painamalla C- Esc painiketta. Käyttäjätaso Käyttäjätaso määrää, mitä valikon kohtia tai parametrejä kukin kirjautunut käyttäjä voi nähdä tai mitä hän saa muuttaa. Valittavana on 6 erilaista käyttäjää. Käyttäjätaso näkyy ylimmällä rivillä: Kuva 24: Käyttäjätason näyttö (esimerkki) Salasana Jotta parametrin voisi muuttaa, on syötettävä salasana. Näytölle tulee silloin: Salasana 0*** Jokaisella käyttäjällä on oma salasana, joka oikeuttaa erilaisiin toimiin. 26

27 AC 01.2 Non-Intrusive Käyttö Taulukko 7: Käyttäjät ja oikeudet Käyttäjä (taso) Tarkkailija (1) Koneenkäyttäjä (2) Kunnossapito (3) Asiantuntija (4) Huolto (5) AUMA (6) Oikeus/salasana Asetusten tarkastaminen Salasanaa ei tarvita Asetusten muuttaminen Tehtaalla asetettu salasana: 0000 Tarkoitettu myöhempiin laajennuksiin Laitekokoonpanon muuttaminen esim. pysäytystapa, ulostuloreleen toiminta Tehtaalla asetettu salasana: 0000 Huoltohenkilökunta Konfigurointiasetusten muuttaminen AUMAn ylläpitäjä Salasanan syöttäminen Salasanojen vaihtaminen 1. Valitse haluttu valikko ja paina painiketta n. 3 sekunnin ajan. Näytölle tulee asetettu käyttäjätaso, esim. Tarkkailija (1) 2. Valitse korkeampi käyttäjätaso painikkeella Ylös ja vahvista painikkeella Ok. Näytölle tulee teksti: Salasana 0*** 3. Vahvista painikkeilla Ylös Alas numeroita väliltä Vahvista painikkeella Ok salasanan ensimmäinen kohta. 5. Toista vaiheet 1 ja 2 kaikissa muissa kohdissa. Kun viimeinen kohta on vahvistettu painikkeella Ok, pääsee oikean salasanan syöttämällä muokkaamaan kaikkia parametreja käyttäjätason sisällä. Käyttäjä voi muuttaa vain salasanoja, joiden käyttäjätaso on sama tai alhaisempi. Esimerkki: Käyttäjä on kirjautunut ryhmään Asiantuntija (4) joten hän voi muuttaa käyttäjätasojen (1) (4) salasanoja. Laitekokoonpano M0053 Huoltotoiminnot M0222 Vaihda salasanoja M0229 Valikkokohta Huoltotoiminnot M0222 näkyy vain, kun valittu käyttäjätaso on Asiantuntija (4) tai korkeampi. Päävalikon valinta 1. Käännä valitsin asentoon 0 OFF. 2. Pidä painiketta C- Setup pohjassa n. 3 sekunnin ajan. Näytölle tulee päävalikko ja teksti Näyttö... 27

28 Käyttö AC 01.2 Non-Intrusive Salasanojen vaihtaminen 3. Valitse parametri Vaihda salasanoja joko siirtymällä valikon kautta parametriin tai avaamalla se suoraan valitsemalla ensin ja syöttämällä tunnus M Näytölle tulee teksti Vaihda salasanoja - Ylimmällä rivillä näkyy käyttäjätaso (1 6), esim. - Käyttäjätasolla 1 (vain näyttö) salasanoja ei voi muuttaa. Salasanojen muuttamista varten on vaihdettava korkeammalle käyttäjätasolle. Tätä varten on parametrin kautta syötettävä salasana. 4. Käyttäjätasolla 2 6: Paina painiketta Ok. Näytölle tulee korkein käyttäjätaso, esim. Käyttäjälle 4 5. Valitse painikkeella Ylös Alas käyttäjätaso ja vahvista painikkeella Ok. Näytölle tulee teksti Vaihda salasanoja Salasana 0*** 6. Syötä voimassa oleva salasana ( Salasanan syöttäminen). Näytölle tulee teksti Vaihda salasanoja Salasana (uusi) 0*** 7. Syötä uusi salasana ( Salasanan syöttäminen). Näytölle tulee teksti Vaihda salasanoja Käyttäjälle 4 (Esimerkki) 8. Valitse painikkeella Ylös Alas seuraava käyttäjätaso tai keskeytä toiminto valitsemalla Esc Näytön kieli AUMATICin näyttö on monikielinen Kielen vaihtaminen Näyttö... M0009 Kieli M0049 Päävalikon valinta 1. Käännä valitsin asentoon 0 (OFF). 2. Pidä painiketta C Setup pohjassa n. 3 sekunnin ajan. Kielen vaihtaminen 3. Ok. Näytölle tulee päävalikko ja teksti Näyttö... Näytölle tulee teksti Kieli 4. Ok. Näytölle tulee valittu kieli, esim. Deutsch 5. Näytön alimmalla rivillä lukee: Varmista jatka kohdasta 10 Muokkaa jatka kohdasta 6 6. Muokkaa. Näytölle tulee teksti Tarkkailija (1) 28

29 AC 01.2 Non-Intrusive Käyttö 7. Valitse painikkeella Ylös Alas käyttäjätaso. Symbolien selitykset: musta kolmio: = voimassa oleva asetus 8. Ok. valkoinen kolmio: = valinta (ei vielä tallennettu) Näytölle tulee teksti Salasana 0*** 9. Syötä salasana ( Salasanan syöttäminen). Näytölle tulee teksti Kieli ja Varmista (alin rivi) Kielen valinta 10. Valitse painikkeella Ylös Alas uusi kieli. Symbolien selitykset: musta kolmio: = voimassa oleva asetus valkoinen kolmio: = valinta (ei vielä tallennettu) 11. Vahvista valinta painikkeella Varmista. Näyttö siirtyy uuteen kieleen. Uusi kieli tallennetaan. 29

30 Näytöt AC 01.2 Non-Intrusive 7. Näytöt 7.1. Näytön ikkunat käyttöönoton yhteydessä LED-testi Syöttöjännitteen kytkemisen jälkeen kaikkien paikallisohjauksen LED-valojen tulee palaa n. 1 sekunnin ajan. Valojen syttyminen ilmoittaa käyttäjälle, että ohjausjärjestelmään tulee jännitettä ja kaikki LED-valot ovat toimintakunnossa. Kuva 25: LED-testi Kielen valinta Itsetestauksen aikana voi aktivoida kielen valinnan, jotta käynnistyksen jälkeen näytön tekstit tulevat heti näkyviin halutulla kielellä. Tätä varten valitsimen on oltava asennossa 0 (OFF). Kielen valinnan aktivointi: 1. Näytön alimmalla rivillä lukee: Language selection menu 2. Paina RESET-painiketta ja pidä sitä pohjassa, kunnes alimmalle riville tulee teksti: Language menu loading, please wait. Kuva 26: Itsetestaus Käynnistysvalikon jälkeen näytölle tulee valikko, josta voi valita kielen. Käynnistysvalikko Käynnistyksen aikana näytölle tulee nykyinen laiteohjelmistoversio. Kuva 27: Käynnistysvalikko laiteohjelmistoversiolla: xxxx Jos itsetestauksen aikana on aktivoitu kielen valinta, näytölle tulee nyt valikko, josta voi valita näyttökielen. Lisätietoja kieliasetuksesta, katso luku <Näytön kieli>. Kuva 28: Kielen valinta Jos et tee mitään pitkään aikaan (n. 1 minuuttiin), näytölle palaa automaattisesti ensimmäinen tilanäyttö Näyttöikkunat Tilarivi Tilarivi (näytön ylin rivi) ilmoittaa käyttötilan [1], aktiivisen häiriön [2] ja nykyisen näytön tunnistenumeron [3]. 30

31 AC 01.2 Non-Intrusive Näytöt Kuva 29: Tilarivin tiedot (ylhäällä) Navigointiohje [1] Toimintatila [2] Häiriön symboli (vain vian ja varoitusten yhteydessä) [3] Tunnistenro: S = tilasivu Jos näytölle voi hakea lisää yksityiskohtia tai tietoja, navigointiohjeeseen (näytön alimmalle riville) tulee Tiedot tai Lisää. Sen jälkeen saat painikkeella näytölle lisätietoja. Kuva 30: Navigointiohje (alhaalla) Kuittaukset toimilaitteelta ja venttiililtä [1] näyttää luettelon yksityiskohtaisista ilmoituksista [2] näyttää lisätietoja Navigointiohje (alin rivi) häviää näytöltä noin 3 sekunnin kuluttua. Saat navigointiohjeen takaisin näkyviin painamalla valintakytkimen asennossa 0 (OFF) mitä tahansa painiketta. Ruudun näytöt riippuvat toimilaitteen varustuksesta. Venttiilin asento (S0001) Tämä näyttö tulee esiin vain, jos toimilaitteeseen on asennettu asentolähetin (potentiometri, RWG tai MWG). Näytölle S0001 tulee venttiilin asento prosentteina liikealueesta. Noin 3 sekunnin kuluttua esiin tulee pylväsnäyttö. Ajokomennon yhteydessä nuoli ilmoittaa ajosuunnan (AUKI/KIINNI). Kuva 31: Venttiilin asennon ja ajosuunnan näyttö Asetettujen pääteasentojen saavuttamisesta ilmoittavat lisäksi symbolit ja (AUKI). Kuva 32: Pääteasento KIINNI/AUKI saavutettu (KIINNI) 0% toimilaite on pääteasennossa KIINNI 100% toimilaite on pääteasennossa AUKI 31

32 Näytöt AC 01.2 Non-Intrusive Vääntömomentti (S0002) Näyttö on käytettävissä vain, jos toimilaitteeseen on asennettu MWG (magneettinen raja- ja momenttianturi). Näyttö S0002 näyttää akselin kulloisenkin momentin. Noin 3 sekunnin kuluttua esiin tulee pylväsnäyttö. Kuva 33: Momentti Vaihda yksikkö Painikkeella voi vaihtaa näytettävän yksikön (prosentti %, newtonmetri Nm tai jalkapaunaa jalkapauna. Kuva 34: Momentin yksiköt Näyttö prosentteina Näytön lukema 100 % vastaa toimilaitteen tyyppikilpeen merkittyä maksimivääntömomenttia. Esimerkki: SA 07.5 momentilla Nm. 100 % nimellismomentista vastaa 60 Nm. 50 % nimellismomentista vastaa 30 Nm. Ajokäskyt (S0003) Näyttö S0003 kertoo: aktiiviset ajokomennot, kuten: Aja KIINNI-suuntaan tai Aja AUKI-suuntaan asentoarvon E2 pylväsnäyttönä ja arvona väliltä %. ohjearvo-ohjauksella (asentolähetin): ohjearvon E1 askelluskäytöllä tai väliasennoilla, joihin liittyy ajoprofiili: väliasentopisteet ja väliasentopisteiden ajokäyttäytymisen Noin 3 sekunnin kuluttua navigointiohje (alin rivi) häviää näkyvistä ja väliasentopisteiden näyttämiseen käytettävät akselit tulevat näkyviin. Ohjaus AUKI - KIINNI Aktiiviset ajokomennot (AUKI, KIINNI ) näytetään pylväsnäytön yläpuolella. Kuvassa näkyy ajokomento KIINNI-suuntaan. Kuva 35: Näyttö ohjauksessa AUKI - KIINNI E2 Asentolukema 32

33 AC 01.2 Non-Intrusive Näytöt Ohjearvo-ohjaus Kun asentolähetin on vapautettu ja aktiivinen, näytölle tulee arvon E1 (asennon ohjearvo) pylväsnäyttö. Ajokomennon suunnan näyttää nuoli pylväsnäytön yläpuolella. Kuvassa näkyy ajokomento KIINNI-suuntaan. Kuva 36: Näyttö ohjearvo-ohjauksella (asentolähetin) E1 E2 Asennon ohjearvo Asentolukema Väliasentoakseli Väliasentoakselille on merkitty symboleilla väliasentopisteet ja niiden ajokäyttäytyminen (ajoprofiili). Symbolit näkyvät vain, kun vähintään yksi seuraavista toiminnoista on käytössä: Ajoprofiili M0294 Ajastin KIINNI M0156 Ajastintoiminto AUKI M0206 Kuva 37: Esimerkkejä: vasemmalla väliasentopisteet ; oikealla askelluskäyttö Taulukko 8: Symbolit väliasentoakselilla Symboli Väliasento, johon liittyy ajoprofiili Väliasentopiste ilman reaktiota Pysäytys ajettaessa KIINNI-suuntaan Pysäytys ajettaessa AUKI-suuntaan Pysäytys ajettaessa AUKI- ja KIINNIsuuntaan Tauko ajettaessa KIINNI-suuntaan Tauko ajettaessa AUKI-suuntaan Tauko ajettaessa AUKI- ja KIINNIsuuntaan Askelluskäyttö Askelluksen loppu Askelluksen alku KIINNI-suuntaan Askelluksen alku AUKI-suuntaan Multiport valve -asennot (S0017) Multiport valve -toiminnon ollessa aktiivisena, näytöllä S0017 E2-asentolukeman yläpuolella sijaitseva toinen pylväsnäyttö ilmoittaa määritetyt asennot (venttiililiitännät). Asennot (P1, P2,...) ilmoitetaan mustalla kolmiolla. Asennot valitaan painikkeella. Sekä asennot että aktiivinen E2-asentolukema ilmoitetaan asteina. Kuva 38: Tilanäyttö Multiport valve (Esimerkki P4 = 180 ) P (P1, P2,...) valittu asento (1, 2,...) ( ) asentoa ei valittu E2 Asentolukema 33

34 Näytöt AC 01.2 Non-Intrusive AUMA-luokituksen mukaiset tilanäytöt Nämä näytöt ovat käytettävissä, kun parametrin Diagn. luokittelu M0539 arvoksi on asetettu AUMA. Varoitukset (S0005) Kun on tullut varoitus, näytöllä S0005 näkyy: annettujen varoitusten lukumäärä noin 3 sekunnin kuluttua vilkkuva kysymysmerkki Kuva 39: Varoitukset Katso lisätietoja myös kohdasta <Vikojen korjaaminen>. Ei valmis ETÄ (S0006) Näyttö S0006 näyttää ilmoitukset ryhmästä Ei valmis ETÄKÄYTTÖ. Kun on annettu tällainen ilmoitus, näytölla S0006 näkyy: annettujen ilmoitusten lukumäärä noin 3 sekunnin kuluttua vilkkuva poikittainen palkki Kuva 40: Ilmoitukset Ei valmis ETÄKÄYTTÖ Katso lisätietoja myös kohdasta <Vikojen korjaaminen>. Vika (S0007) Kun on ilmennyt vika, näytöllä S0007 näkyy: ilmenneiden vikojen lukumäärä noin 3 sekunnin kuluttua vilkkuva huutomerkki Kuva 41: Vika NAMUR-suosituksen mukaiset tilanäytöt Katso lisätietoja myös kohdasta <Vikojen korjaaminen>. Nämä näytöt ovat käytettävissä, kun parametrin Diagn. luokittelu M0539 arvoksi on asetettu NAMUR. Ei määritetyllä alueella (S0008) Näyttö S0008 näyttää ilmoitukset NAMUR-suosituksen NE 107 ulkopuolelle jäävältä alueelta. Kun on annettu tällainen ilmoitus, näytöllä S0008 näkyy: 34

35 AC 01.2 Non-Intrusive Näytöt annettujen ilmoitusten lukumäärä noin 3 sekunnin kuluttua vilkkuva kolmio, jossa on kysymysmerkki Kuva 42: Ei määritetyllä alueella Katso lisätietoja myös kohdasta <Vikojen korjaaminen>. Toiminnan tarkistus (S0009) Näyttö S0009 näyttää NAMUR-suosituksen NE 107 mukaisen toiminnan tarkistuksen ilmoitukset. Kun toiminnan tarkistus on antanut ilmoituksen, näytöllä S0009 näkyy: annettujen ilmoitusten lukumäärä noin 3 sekunnin kuluttua vilkkuva kolmio, jossa on avaintyökalu Kuva 43: Toiminnan tarkistus Katso lisätietoja myös kohdasta <Vikojen korjaaminen>. Huolto tarpeen (S0010) Näyttö S0010 näyttää NAMUR-suosituksen NE 107 mukaiset huoltoilmoitukset. Kun on annettu tällainen ilmoitus, näytöllä S0010 näkyy: annettujen ilmoitusten lukumäärä noin 3 sekunnin kuluttua vilkkuva neliö, jossa on öljykannu Kuva 44: Huoltotarve Katso lisätietoja myös kohdasta <Vikojen korjaaminen>. Häiriö (S0011) Näyttö S0011 näyttää NAMUR-suosituksen NE 107 mukaisesti syyt häiriöilmoitukseen. Kun on annettu tällainen ilmoitus, näytöllä S0011 näkyy: annettujen ilmoitusten lukumäärä noin 3 sekunnin kuluttua vilkkuva ympyrä, jossa on risti 35

36 Näytöt AC 01.2 Non-Intrusive Kuva 45: Häiriö 7.3. Mekaaninen asennonosoitin Katso lisätietoja myös kohdasta <Vikojen korjaaminen>. Mekaaninen asennonosoitin: näyttää jatkuvasti venttiilin asennon (Osoitinkiekko [2] kääntyy 90 kääntökulmalla n. 180 ) näyttää, onko toimilaite käynnissä (käynnistä kertova merkkivalo) näyttää pääteasentojen saavuttamisen (merkillä [3]) Kuva 46: Mekaaninen asennonosoitus [1] Kansi [2] Osoitinkiekko [3] Merkki [4] AUKI-asennon symboli [5] KIINNI-asennon symboli 7.4. Merkkivalot Kuva 47: Merkkivalojen järjestys ja merkitys [1] LED-merkintä symboleilla (vakio) [2] Merkintä numeroilla 1 6 (optio) 1 Pääteasento KIINNI saavutettu, (vilkkuu: Aja KIINNI-suuntaan) 2 Tc Momenttivika KIINNI 3 Moottorin suojaus lauennut 4 To Momenttivika AUKI 5 Pääteasento AUKI saavutettu, (vilkkuu: Aja AUKI-suuntaan) 6 Bluetooth-yhteys Merkkivalojen (näyttöjen) muuttaminen LED-valoihin 1 5 voi yhdistää eri ilmoituksia. 36
