1 Sähkötoimilaite SA 07.1 SA 16.1/SAR 07.1 SAR 16.1 Non-Intrusive ohjausyksiköllä AUMATIC AC 01.1 Ohjaus: Rinnakkaisliitäntä Profibus DP Profibus DP, jossa LWL Modbus Modbus, jossa LWL DeviceNet Foundation Fieldbus Käyttöohje Asennus, käyttö, käyttöönotto

2 ohjausyksiköllä AUMATIC AC 01.1 Käyttöohje Lue ensin ohje! Noudata turvallisuusmääräyksiä. Tämä ohje on tuotteen osa.. Säilytä ohje tuotteen koko käyttöiän ajan. Luovuta ohje aina myös tuotteen seuraavalle käyttäjälle tai omistajalle. Viitedokumentteja:. Käsikirja (Käyttö ja viritys) AUMATIC AC Saatavana Internetistä osoitteesta tai suoraan AUMAlta (osoitteet alkaen sivulta 70). Sisällysluettelo 1. Turvallisuusmääräykset Yleisiä turvallisuusohjeita Käyttöalue Käyttöalue räjähdysherkällä alueella 22 (optio) Varoitukset ja merkit Lisäohjeita ja merkkejä 7 2. Tunnistus Tyyppikilpi Seloste Kuljetus, varastointi ja pakkaus Kuljetus Varastointi Pakkaus Asennus Käsipyörän asennus Sähkötoimilaitteen asennus venttiiliin/vaihteeseen Vetolaitetyypit B1, B2, B3, B4, B ja E Vetolaite A Lisävarusteet (optio) Suojaputki nousevalle venttiilin karalle Paikallisohjauksen asennusasennot Sähköliitäntä Yleisiä ohjeita Kytkentä AUMA-pyöröliittimellä (S, SH, SE) Sähköliitäntään saatavat lisävarusteet (optio) Ohjausyksikkö seinätelineessä Kehys Suojakansi Double Sealed -välikehys Ulkopuolinen maadoitusliitäntä Käyttö Käsikäyttö Moottorikäyttö Paikallinen käyttö Käyttö KAUKO-OHJAUKSELLA Valikon käyttö painikkeilla (asetuksille ja näytöille) Lyhyt katsaus: Painikkeiden toiminnot Valikon rakenne ja navigointi Näytön kielen vaihtaminen 28 Sivu 2

3 Käyttöohje ohjausyksiköllä AUMATIC AC Näytöt Tilanäytöt näytöllä Tilanäyttö S0/S6 - Käyttö Tilanäyttö S4 - Vääntömomentti Merkkivalot/LED-valot Mekaaninen asennonosoitin (optio) Viestit Takaisinkytkennät ulostuloreleiden (binääriset) avulla Takaisinkytkentäviestit (analogiset) Käyttöönotto Pääteasentojen pysäytystavan tarkistaminen/vaihtaminen Momenttikytkinten tarkistaminen/virittäminen Rajakytkinten viritys Koeajo Pyörimissuunnan tarkistus Rajakytkinten tarkistaminen Kytkinkotelon avaaminen Mekaanisen asennonosoittimen viritys (optio) Alennusvaihteiston vaihteen tarkistus/viritys Kytkinkotelon sulkeminen Häiriöiden poisto Virhe käyttöönotossa Mekaaninen asennonosoitus Virhe pääteasennossa (jälkikäyntiä ei huomioitu) Painikkeet eivät reagoi Vikailmoitukset ja varoitukset Tilanäyttö S0 Viat ja varoitukset Tilanäyttö S1 Viat Tilanäyttö S2 Varoitukset Tilanäyttö S3 Vikailmoituksen syyt Ei valmis Kauko-ohjaus Sulakkeet Sulakkeet toimilaitteen ohjausyksikössä Moottorisuoja (lämpövalvonta) Kunnossapito ja huolto Ennaltaehkäisevät toimet kunnossapitoa ja turvallista käyttöä varten Huolto Jätekäsittely ja kierrätys Varaosalista Sähkötoimilaite SA 07.1 SA 16.1/SAR 07.1 SAR Ohjausyksikkö AC 01.1 AUMA-pyöröliittimellä (S, SH, SE) Tekniset tiedot Todistukset Vaatimustenmukaisuusvakuutus ja valmistajan vakuutus 68 Aakkosellinen hakemisto Osoitteet Sivu 3

4 ohjausyksiköllä AUMATIC AC 01.1 Käyttöohje 1. Turvallisuusmääräykset 1.1. Yleisiä turvallisuusohjeita Standardit/direktiivit Turvallisuusmääräykset/ varoitukset Henkilökunnan pätevyys Käyttöönotto AUMA-tuotteet suunnitellaan ja valmistetaan hyväksyttyjen standardien ja direktiivien mukaisesti. Tämän todistavat valmistajan vakuutus ja vaatimustenmukaisuustodistus. Asennuksen, sähköliitäntätöiden ja asennuspaikalle asentamisen yhteydessä koneen käyttäjän ja asentajan on varmistettava, että kaikki vaatimukset täyttyvät. Näihin kuuluvat mm.:. kansalliset määräykset, lait ja asetukset. Tällä sähkötoimilaitteella työskentelevien on perehdyttävä tämän ohjeen sisältämiin turvallisuusmääräyksiin ja varoituksiin ja noudatettava niihin liittyviä ohjeita. Tuotteeseen kiinnitetyt turvallisuuteen liittyvät ohjeet ja varoituskyltit on huomioitava henkilö- tai esinevahinkojen välttämiseksi. Asennus-, sähköliitäntä-, käyttöönotto-, käyttö- ja huoltotöitä saa tehdä ainoastaan koulutettu henkilöstö, jolle koneen käyttäjä tai vastaava asennusurakoitsija on antanut luvan kyseisiin töihin. Ennen em. töiden aloittamista henkilökunnan on luettava ja ymmärrettävä tämä ohje sekä tunnettava hyväksytyt työturvallisuusmääräykset ja noudatettava niitä. Ennen käyttöönottoa on tärkeää tarkistaa, että kaikki asetukset vastaavat sovelluksen vaatimuksia. Jos asetuksissa on virheitä, seurauksena voi olla sovelluskohtaisia riskejä, esim. venttiilin tai laitteen vaurioitumisriski. Tästä mahdollisesti aiheutuvista vahingoista valmistaja ei vastaa. Käyttäjä kantaa vastuun riskistä yksin. Käyttö Moitteettoman ja turvallisen käytön edellytykset: Oikea kuljetus, asiallinen varastointi, kokoonpano ja asennus samoin kuin huolellinen käyttöönotto. Tuotetta saa käyttää ainoastaan moitteettomassa kunnossa tämän ohjeen mukaisesti. Häiriöistä ja vaurioista on ilmoitettava ja ne on korjattava (korjautettava) viipymättä. Hyväksyttyjä työturvallisuusmääräyksiä on noudatettava.. Kansalliset määräykset on huomioitava. Käytön aikana kotelo kuumenee, ja pinnan lämpötila voi olla jopa > 60 C. Mahdollisilta palovammoilta suojautumiseksi suosittelemme ennen laitteella työskentelyä pinnan lämpötilan mittaamista sopivalla lämpömittarilla. Suojatoimet Huolto Tarpeellisista suojatoimista paikan päällä, kuten suojuksista, kulkurajoituksista tai henkilöstön henkilösuojaimista, vastaa koneen käyttäjä tai asennusurakoitsija. Laitteen turvallisen toiminnan takaamiseksi on noudatettava tämän ohjeen sisältämiä huolto-ohjeita. Laitteeseen saa tehdä muutoksia vain valmistajan luvalla. 4

5 Käyttöohje ohjausyksiköllä AUMATIC AC Käyttöalue AUMA-sähkötoimilaitteet on tarkoitettu teollisuuden venttiilien käyttölaitteiksi esim. läppä-, pallo-, kiilaluisti- ja istukkaventtiileille. Muut käyttötarkoitukset ovat sallittuja vain valmistajan nimenomaisella (kirjallisella) vahvistuksella. Toimilaitetta ei saa käyttää esim. seuraavien laitteiden yhteydessä: standardin EN ISO 3691 mukaiset lattiakuljettimet standardin EN mukaiset nostolaitteet standardien DIN ja mukaiset henkilöhissit standardin EN 81-1/A1 mukaiset tavarahissit standardin EN (ehdotus) mukaiset rullakuljettimet jatkuva käyttö asennus maahan jatkuvasti upotettuna veden alla (kotelointiluokka huomioitava). räjähdysalttiit alueet, lukuun ottamatta Zone 22 -alueita ydinvoimaloiden alueet, joilla esiintyy säteilykuormitusta Valmistaja ei vastaa epäasianmukaisesta tai määräysten vastaisesta käytöstä. Määräystenmukaiseen käyttöön kuuluu myös tämän ohjeen noudattaminen. Informaatio Tämä ohje on voimassa vain vakiototeutukselle myötäpäivään sulkiessa, eli ulostuloakseli pyörii myötäpäivään kiinnisuuntaan. Erikoisversiolle vastapäivään sulkiessa on oma erillinen ohjeensa. 5

6 ohjausyksiköllä AUMATIC AC 01.1 Käyttöohje 1.3. Käyttöalue räjähdysherkällä alueella 22 (optio) Toimilaitteet SA 07.1 SA 16.1/SAR 07.1 SAR sarjan toimilaitteet sopivat ATEX-direktiivin 94/9/EY mukaisesti aina myös käytettäviksi pölystä johtuville räjähdyksille herkillä ZONE 22 -alueilla. Sähkötoimilaitteet on toteutettu kotelointiluokan IP 67 tai IP 68 mukaisina ja räjähdyssuojaukseltaan ne täyttävät seuraavat EN-standardin mukaiset vaatimukset: EN :1998 kohdan 6 Räjähtävääpölyäsisältävissä tiloissa käytettävät sähkölaitteet, luokan 3 sähkölaitteita koskevista vaatimuksista Koteloilla suojatut sähkölaitteet. Kaikkien standardin EN : 1998 vaatimusten täyttämiseksi on ehdottomasti huomioitava seuraavat kohdat:. ATEX-direktiivin 94/9/EY mukaisesti sähkötoimilaitteissa on oltava ylimääräinen merkintä II3D IP6X T 150 C.. Ympäristön lämpötilan ollessa +40 C toimilaitteiden pinnan maksimilämpötila standardin EN kohdan 10.4 mukaisesti on +150 C. Sähkölaitteen keräämää suurempaa pölymäärää ei kohdan 10.4 mukaisesti ole otettu huomioon pinnan maksimilämpötilaa määritettäessä.. Termokytkimen tai PTC-vastuksen oikea kytkentä sekä käyttöaikaluokan ja teknisten tietojen noudattaminen ovat edellytyksiä laitteiden pinnan maksimilämpötilojen pysymiselle ohjeiden mukaisina.. Kytkentäpistokkeen saa kytkeä tai irrottaa vain jännitteettömässä tilassa.. Käytettävien kaapeliläpivientien on myös vastattava luokan II3D ja vähintään kotelointiluokan IP 67 vaatimuksia.. Toimilaitteet on liitettävä potentiaalin tasaukseen ulkopuolisella maadoitusliittimellä (lisävaruste) tai kytkettävä maadoitettuun putkistojärjestelmään.. Räjähdysuojauksen varmistamiseksi on pääakselin suojatulppa (osa nro 511.0) tai karan suojaputki suojakansineen (osat nro ja 568.2) ehdottomasti asennettava pääakselin tiivistämiseksi.. Yleisesti ottaen pölyräjähdyksille herkissä tiloissa on noudatettava standardin EN mukaisia vaatimuksia. Olosuhteiden edellyttämä huolellisuus ja koulutettu henkilökunta käyttöönotossa, huollossa ja kunnossapidossa on edellytys toimilaitteiden turvalliselle käytölle. 6

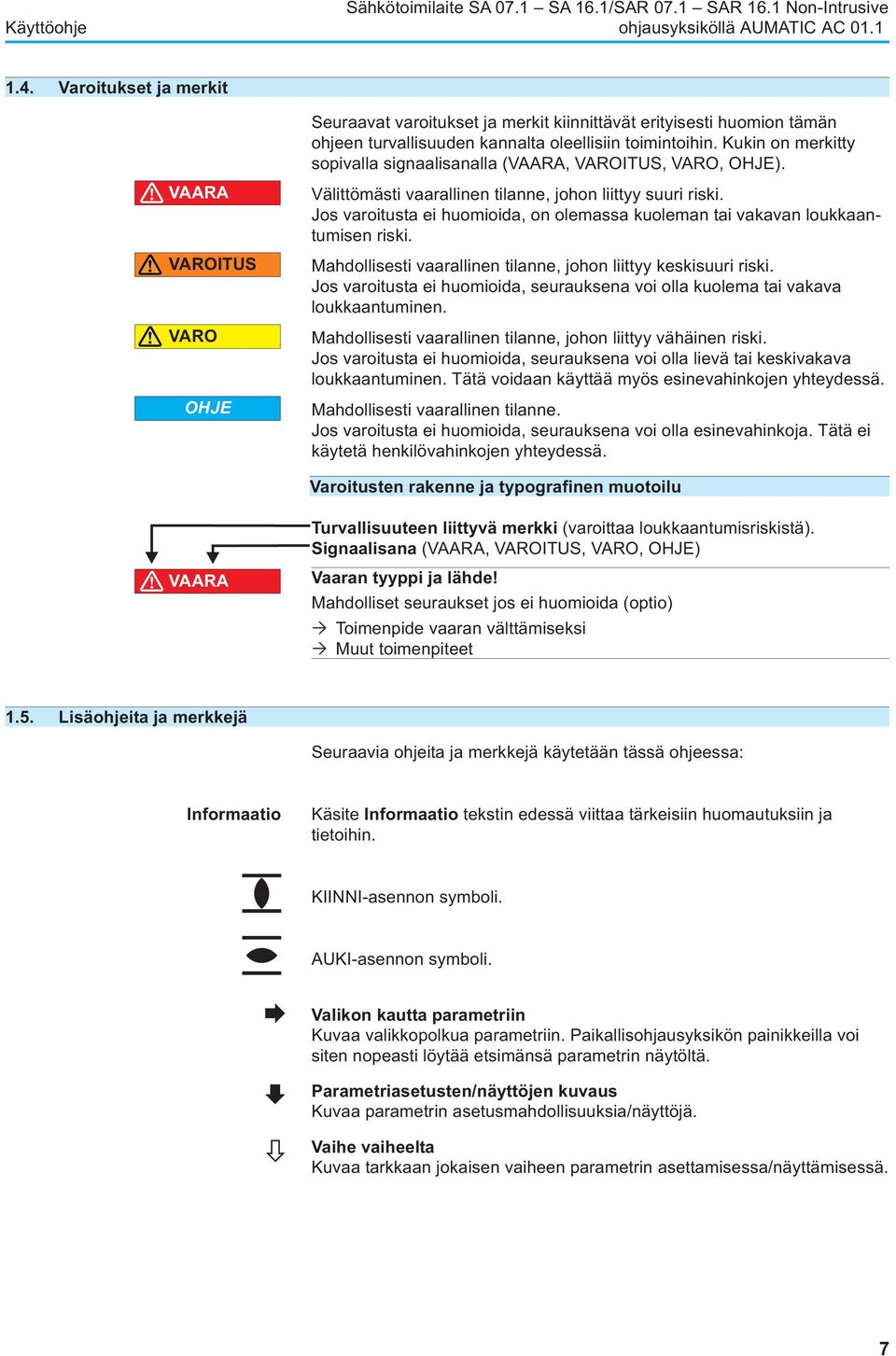

7 Käyttöohje ohjausyksiköllä AUMATIC AC Varoitukset ja merkit Seuraavat varoitukset ja merkit kiinnittävät erityisesti huomion tämän ohjeen turvallisuuden kannalta oleellisiin toimintoihin. Kukin on merkitty sopivalla signaalisanalla (VAARA, VAROITUS, VARO, OHJE). VAARA VAROITUS VARO OHJE Välittömästi vaarallinen tilanne, johon liittyy suuri riski. Jos varoitusta ei huomioida, on olemassa kuoleman tai vakavan loukkaantumisen riski. Mahdollisesti vaarallinen tilanne, johon liittyy keskisuuri riski. Jos varoitusta ei huomioida, seurauksena voi olla kuolema tai vakava loukkaantuminen. Mahdollisesti vaarallinen tilanne, johon liittyy vähäinen riski. Jos varoitusta ei huomioida, seurauksena voi olla lievä tai keskivakava loukkaantuminen. Tätä voidaan käyttää myös esinevahinkojen yhteydessä. Mahdollisesti vaarallinen tilanne. Jos varoitusta ei huomioida, seurauksena voi olla esinevahinkoja. Tätä ei käytetä henkilövahinkojen yhteydessä. Varoitusten rakenne ja typografinen muotoilu Turvallisuuteen liittyvä merkki (varoittaa loukkaantumisriskistä). Signaalisana (VAARA, VAROITUS, VARO, OHJE) VAARA Vaaran tyyppi ja lähde! Mahdolliset seuraukset jos ei huomioida (optio) Toimenpide vaaran välttämiseksi Muut toimenpiteet 1.5. Lisäohjeita ja merkkejä Seuraavia ohjeita ja merkkejä käytetään tässä ohjeessa: Informaatio Käsite Informaatio tekstin edessä viittaa tärkeisiin huomautuksiin ja tietoihin. KIINNI-asennon symboli. AUKI-asennon symboli. Valikon kautta parametriin Kuvaa valikkopolkua parametriin. Paikallisohjausyksikön painikkeilla voi siten nopeasti löytää etsimänsä parametrin näytöltä. Parametriasetusten/näyttöjen kuvaus Kuvaa parametrin asetusmahdollisuuksia/näyttöjä. Vaihe vaiheelta Kuvaa tarkkaan jokaisen vaiheen parametrin asettamisessa/näyttämisessä. 7

8 ohjausyksiköllä AUMATIC AC 01.1 Käyttöohje 2. Tunnistus 2.1. Tyyppikilpi Jokainen laite (toimilaite, ohjausyksikkö, moottori) on merkitty tyyppikilvellä. Kuvassa 1 näkyy laitteen tyyppikilpien järjestys. Kuva 1 1 Toimilaitteen tyyppikilpi 3 Moottorin tyyppikilpi 2 Ohjausyksikön tyyppikilpi 4 Lisäkilpi, esim. KKS-kilpi Toimilaitteen tyyppikilvestä tunnistettavat tiedot: Kuva CC AUMA Riester GmbH&Co.KG D Müllheim SA 07.1-F10 Com No: No : 3302MD Toimilaitteen tyyppi ja koko 2 Komissionumero Ohjausyksikön tyyppikilvestä tunnistettavat tiedot: Kuva AC 01.1 P:1,5kW Com No: No: 0902MA97286 KMS: TP180/001 ACP: 11F1-2M0CA ~ 400V IP67 Control: 24V DC 1 Ohjausyksikön tyyppi ja koko 2 Komissionumero 3 Kytkentäkaavio/ohjaus 8

9 Käyttöohje ohjausyksiköllä AUMATIC AC 01.1 Tyyppi ja koko Komissionumero Kytkentäkaavio/ohjausyksikkö Tämä ohje koskee seuraavia toimilaitteen ja ohjausyksikön yhdistelmiä: Tyyppi: SA = sähkötoimilaite ohjauskäyttöön Tyyppi: SAR = sähkötoimilaite säätökäyttöön Koko: Malli: Non-Intrusive Tyyppi: AC = toimilaitteen ohjausyksikkö AUMATIC Koko: 01.1 Jokaiselle laitteelle annetaan toimeksiantokohtainen komissionumero. Tämän numeron perusteella voidaan ladata kytkentäkaavio, testiprotokollat ja muita laitteen tietoja suoraan Internetistä osoitteesta Toimilaitteen ohjausyksikkö on suunniteltu ei-intrusiiviseen versioon (ks. myös sivu 10), jos 7. kohta ACP-kytkentäkaaviossa sisältää M-kirjaimen, esim.: ACP 11F1-2M0CA-004. Toimilaitteen ohjausyksikköä ohjataan rinnakkaisen käyttöliittymän avulla, jos 9. kohta ACP-kytkentäkaaviossa sisältää kirjaimen A, B tai C tai numeron 1, esim.: ACP 11F1-2M0CA

10 ohjausyksiköllä AUMATIC AC 01.1 Käyttöohje 2.2. Seloste Sähkötoimilaite Sähkötoimilaitteen ohjausyksikkö Paikallisohjaus/ COM-AC Intrusive Non-Intrusive Standardin EN ISO 5210 mukainen määritelmä: Monikierrostoimilaite on toimilaite, joka siirtää venttiiliin vääntömomentin ainakin yhden täyden kierroksen matkalle. Se voi ottaa vastaan työntövoimia. AUMA-sähkötoimilaitteita käytetään sähkömoottorin avulla. Manuaalinen käyttö on mahdollista käsipyörällä. Pysäytys pääteasennoissa voi tapahtua matkan tai vääntömomentin mukaan. Ohjaukseen tai toimilaitteen signaalien käsittelyyn tarvitaan ehdottomasti ohjausyksikkö. Sähkötoimilaitteen ohjausyksikkö AUMA ohjaa AUMA-toimilaitteita ja toimitetaan käyttövalmiina. Ohjausyksikön voi asentaa suoraan toimilaitteeseen tai erilleen seinätelineeseen. AUMATIC-ohjausyksikön toiminnot yltävät venttiilin perinteisestä ohjauksesta AUKI KIINNI-käytöstä asennon säätelyyn, prosessien säätelyyn, käyttötietojen keräämiseen ja diagnoositoimintoihin. Käyttöä, asetuksia ja näyttöjä voidaan ohjata suoraan paikan päällä ohjausyksikön avulla. Paikan päällä on mahdollista ohjata toimilaitetta paikallisohjausyksikön (painikkeiden ja näytön) avulla ja tehdä asetuksia (tämän ohjeen sisältö).. COM-AC-ohjelmiston (optio) avulla tietokoneella (kannettavalla tai pöytäkoneella): tallentaa tai lukea tietoja, muuttaa ja tallentaa asetuksia. Varustuksesta riippuen tietokone ja AUMATIC yhdistetään toisiinsa kaapelilla (infrapunaliitäntä) tai langattomasti (Bluetooth-liitäntä) (ei sisälly tähän ohjeeseen). Intrusive malli: Rajan ja vääntömomentin asetus määritetään toimilaitteen kytkimillä.. Non-Intrusive malli: Rajan ja vääntömomentin asetus määritetään ohjausyksikön avulla, toimilaitteen tai ohjausyksikön koteloa ei tarvitse avata sitä varten. Tätä varten toimilaitteeseen on asennettu MWG (magneettinen raja- ja momenttianturi), joka tarjoaa käyttöön myös analogisen vääntömomenttiviestin/vääntömomenttiosoituksen. 10

11 Käyttöohje ohjausyksiköllä AUMATIC AC Kuljetus, parastointi ja pakkaus 3.1. Kuljetus Kuljeta asennuspaikalle tukevassa pakkauksessa. VAARA Riippuva kuorma! Kuoleman tai vakavan loukkaantumisen vaara. Ei saa asettaa riippuvan kuorman alle. Kiinnitä nostolaite koteloon, älä käsipyörään. Toimilaitteet, jotka on asennettu venttiiliin: Kiinnitä nostolaite venttiiliin, älä toimilaitteeseen. Toimilaitteet, jotka on yhdistetty vaihteeseen: Kiinnitä nostolaite silmukkaruuveilla vaihteeseen, älä toimilaitteeseen. Toimilaitteet, jotka on yhdistetty ohjausyksikköön: Kiinnitä nostolaite toimilaitteeseen, älä ohjausyksikköön Varastointi OHJE Korroosiovaara virheellisen säilytyksen vuoksi! Varastointi hyvin tuuletetussa, kuivassa tilassa. Suojaa maakosteudelta säilyttämällä hyllyllä tai puuritilällä. Suojaa pölyltä ja kosteudelta. Käsittele maalaamattomat metallipinnat sopivalla korroosionestoaineella. Pitkäaikainen varastointi Jos tuote pitää varastoida pitkäksi aikaa (yli 6 kuukautta), on lisäksi pantava merkille seuraavat kohdat: 1. Ennen varastointia: suojaa suojaamattomat metallipinnat, erityisesti vetolaitteen osat ja asennuspinnat kestokorroosionestoaineella. 2. Noin 6 kuukauden välein: korroosionmuodostuksen tarkkailu. Jos jälkiä korroosiosta on havaittavissa, uusi korroosiosuojaus Pakkaus Tuotteemme on suojattu kuljetuksia varten erikoispakkauksilla. Pakkaus koostuu ympäristöystävällisistä materiaaleista, jotka on helppo lajitella ja kierrättää. Käytämme seuraavia pakkausmateriaaleja: puu, pahvi, paperi ja PE-kalvo. Pakkausmateriaalien hävittämistä varten suosittelemme kierrätystä ja keräyspisteitä. 11

12 ohjausyksiköllä AUMATIC AC 01.1 Käyttöohje 4. Asennus 4.1. Käsipyörän asennus Informaatio Kuljetusta varten käsipyörät, joiden halkaisija on vähintään 400 mm, toimitetaan irrallaan. OHJE Kytkentämekanismi voi vaurioitua virheellisen asennuksen vuoksi! Käännä vaihtovipua ainoastaan käsin. Älä käytä laitteen ohjaukseen mitään jatkeita vipuina. Kytke ensin käsikäyttö oikein ja liitä sitten käsipyörä toimilaitteeseen. 1. Käännä vaihtovipua käsin, kääntele tarvittaessa vipua edestakaisin, kunnes käsikäyttö on aktiivinen. Käsikäyttö on kytketty oikein, jos vaihtovipua voi liikuttaa n Aseta käsipyörä akselilleen yli punaisen vaihtovivun. 3. Varmista käsipyörän kiinnitys mukana tulevalla lukkorenkaalla. 12

13 Käyttöohje ohjausyksiköllä AUMATIC AC Sähkötoimilaitteen asennus venttiiliin/vaihteeseen Vetolaitteet B1, B2, B3, B4, B ja E Käyttö Asentaminen Pyörivälle, ei-nousevalle karalle. Vetolaite, poraus ja kiilaura: Laite B1 B4 standardin ISO 5210 mukaisella porauksella. Laitteet B ja E standardin DIN 3210 mukaisella porauksella. B1:n muuntaminen mallin B3, B4 tai E mukaisesti on mahdollista. Kuva Vetolaitteet B1/B2 ja B 3 Vetolaitteet B3/B4 ja E 2 Urallinen pääakseli 4 Ulostuloholkki/irtoholkki porauksella ja uralla Informaatio Huolehdi, että laipan keskitys on sopiva. Sähkötoimilaitteen asennus 1. Tarkista liitäntälaipan yhteensopivuus. 2. Tarkista, vastaavatko poraus ja kiilaura tuloakselia. 3. Poista huolellisesti rasva liitäntälaipan asennuspinnoilta. 4. Voitele tuloakseli kevyesti. 5. Aseta sähkötoimilaite paikalleen, varmista laipan keskitys ja täydellinen asennus. 6. Kiinnitä sähkötoimilaite ruuveilla taulukon 1 ohjeiden mukaan. 7. Kiristä ruuvit tasaisesti ristiin taulukossa 1 ilmoitetulla momentilla. Taulukko 1 Liitäntälaippa Ruuvien kierre Kiristysmomentti T A [Nm] Lujuusluokka 8.8 F07 M8 25 F10 M10 51 F14 M12 87 F16 M OHJE Korroosiovaara maalivaurioiden ja kondenssiveden muodostumisen vuoksi! Korjaa maalipinnan vauriot koneelle tehtyjen huolto- ym. töiden jälkeen. Laitteen asennuksen jälkeen pyri kytkemään sähköt mahdollisimman pian, jotta kuivatusvastus vähentää kondenssiveden muodostumista. 13

14 ohjausyksiköllä AUMATIC AC 01.1 Käyttöohje Vetolaitetyyppi A Käyttö. Nousevalle, ei-pyörivälle karalle. Sopii työntövoimien vastaanottamiseen Asentaminen Vetolaite A erillisenä yksikkönä (kuva 5): Kuva Karamutteri 3 Keskitysrengas 2 Painelaakeri 4 Painelaakerin laakerilevy. Karamutterin sisäkierteen on vastattava venttiilin karan kierrettä. Jos vaihdetta ei ole erikseen tilattu kierteellä, karamutteri on toimitettaessa poraamaton tai esiporattu. Karamutterin koneistus Tarpeen vain, kun karamutteri on poraamaton tai esiporattu. 1. Kierrä keskitysrengas (3) irti vetolaitteesta. 2. Irrota karamutteri (1) yhdessä painelaakerin (2) ja painelaakerin laakerilevyn (4) kanssa. 3. Irrota painelaakeri ja painelaakerin laakerilevy karamutterista. 4. Koneista karamutteri. Tarkasta sopivuus karaan. 5. Puhdista koneistettu karamutteri. 6. Voitele painelaakeri ja painelaakerin laakerilevy litiumsaippua EP-monitoimivoiteluaineella ja aseta ne karamutterin päälle. 7. Aseta karamutteri laakereineen takaisin vetolaitteeseen. Varmista, että kynnet tai hampaat tarttuvat oikein pääakselin uraan. 8. Kierrä keskitysrengas paikalleen ja kiristä. 9. Paina voitelunippaan rasvaprässillä, mineraaliöljypohjaista litiumsaippua EP-monitoimivoiteluainetta, määrät taulukon 2 mukaan. A-vetolaitteen voitelu, täyttömäärät: Taulukko 2 Vetolaite A 07.2 A 10.2 A 14.2 A 16.2 Määrä 1) 1,5g 2g 3g 5g 1) Voiteluaineelle, jonka tiheys ρ = 0,9 kg/dm³ 14

15 Käyttöohje ohjausyksiköllä AUMATIC AC 01.1 Sähkötoimilaite (vetolaitteella A) venttiiliin Kuva 6 1 Venttiilin kara 4 Venttiilin laippa 2 Vetolaite A 5 Vetolaitteen ruuvit 3 Toimilaitteen ruuvit 1. Löysää ruuvit (3) ja irrota vetolaite A (2) -laitteesta. 2. Tarkista vetolaitteen A laipan ja vaihteen tai venttiilin laipan (4) yhteensopivuus. 3. Poista huolellisesti rasva liitäntälaipan asennuspinnoilta. 4. Voitele venttiilin kara (1) kevyesti. 5. Aseta vetolaite A venttiilin karaan ja käännä, kunnes se on venttiilin laipan päällä. 6. Kierrä vetolaitetta A, kunnes kiinnitysreiät ovat kohdakkain. 7. Kierrä kiinnitysruuvit (5) paikoilleen, mutta älä kiristä vielä. 8. Aseta sähkötoimilaite siten venttiilin karaan, että pääakselin tarraimet kiinnittyvät karamutteriin. Jos kiinnitys on oikeanlainen, laipat ovat tukevasti kiinni toisissaan. 9. Kierrä sähkötoimilaite laitetta, kunnes kiinnitysreiät ovat kohdakkain. 10 Kiinnitä sähkötoimilaite ruuveilla (3) taulukon 1, sivu 13, ohjeiden mukaan. 11. Kiristä ruuvit tasaisesti ristiin taulukossa 1 ilmoitetulla momentilla. 12. Aseta sähkötoimilaite käsikäytölle ja käännä käsipyörää AUKI-suuntaan, kunnes venttiilin laippa ja vetolaite A ovat lujasti päällekkäin. 13. Kiristä kiinnitysruuvit (5) venttiilin ja vetolaitteen A väliltä ristikkäin taulukon 1, sivu 13, mukaisella vääntömomentilla. OHJE Korroosiovaara maalivaurioiden ja kondenssiveden muodostumisen vuoksi! Korjaa maalipinnan vauriot koneelle tehtyjen huolto- ym. töiden jälkeen. Laitteen asennuksen jälkeen pyri kytkemään sähköt mahdollisimman pian, jotta kuivatusvastus vähentää kondenssiveden muodostumista. 15

16 ohjausyksiköllä AUMATIC AC 01.1 Käyttöohje 4.3. Lisävarusteet (optio) Suojaputki nousevalle venttiilin karalle Kuva Suojaputken kansi 3 Tiivisterengas 2 Suojaputki 1. Kiedo suojaputkien kierteisiin hamppua, teflonnauhaa tai kierretiivisteainetta. 2. Kierrä suojaputki (2) kierteisiin ja kiristä. 3. Työnnä tiivisterengas (3) runkoon asti. 4. Tarkista, että suojaputken kansi (1) on tallella ja vahingoittumaton. 16

17 Käyttöohje ohjausyksiköllä AUMATIC AC Paikallisohjauksen asennusasennot Paikallisen ohjauspisteen asennuskohta määritetään tilauksen mukaan. Jos paikallisohjaus on epäedullisessa asennossa sen jälkeen, kun toimilaite on asennettu venttiiliin tai vaihteeseen, asentoa voi muuttaa myös jälkeenpäin. Tähän on valittavana neljä eri asennusasentoa. Kuvassa 8 näkyvät asennusasennot A ja B: Kuva 8 Kuvassa 9 näkyvät asennusasennot C ja D: Kuva 9 Asennusasennon muuttaminen VAARA Vaarallinen jännite! Sähköiskun vaara. Katkaise jännite toimilaitteesta ennen avaamista. 1. Löysää ruuvit ja irrota paikallisohjausyksikkö. 2. Tarkista, että O-rengas on kunnossa, aseta se oikein paikalleen. 3. Käännä paikallisohjausyksikkö uuteen asentoon ja aseta se takaisin paikalleen. OHJE Johdot voivat vaurioitua vääntämisen tai puristuksiin jäämisen vuoksi! Toimintahäiriöt mahdollisia. Käännä paikallisohjausyksikköä enintään 180. Kokoa paikallisohjausyksikkö varovasti, jotta johtoja ei jäisi puristuksiin. 4. Kiristä ruuvit tasaisesti ristiin. 17

18 ohjausyksiköllä AUMATIC AC 01.1 Käyttöohje 5. Sähköliitäntä 5.1. Yleisiä ohjeita VAROITUS Virheellinen sähköliitäntä voi olla vaarallinen! Jos varoitusta ei huomioida, seurauksena voi olla kuolema, vakava loukkaantuminen tai esinevahinkoja. Sähköliitännän saa tehdä vain koulutettu henkilökunta. Ennen liitäntää on huomioitava tämän luvun yleiset ohjeet. Liitännän jälkeen, ennen jännitteen kytkemistä on huomioitava lukujen Käyttöönotto ja Koekäyttö ohjeet. Sisäiset kytkennät/kytkennät Kuva laitteen sisäisestä kytkennästä / laitteen kytkennästä kiinnitetään laitteeseen säänkestävässä pussissa yhdessä tämän ohjeen kanssa. Kuvan voi pyytää AUMAlta komissionumeron perusteella (ks. laitteen tyyppikilpi) tai ladata suoraan Internetistä ( Suojaus asennuspaikalla Ohjauksen (elektroniikan) jännitteensyöttö Oikosulkusuojaukseen ja sähkötoimilaitteen poiskytkemiseen verkosta tarvitaan asennuksessa sulakkeita ja kuormanerotuskytkimiä. Määritettävät sähköarvot ovat tulosta moottorin virranotosta ja ohjausyksikön virranotosta. Moottorin virranotto: Ks. moottorin tyyppikilpi (nimellisvirta). Ohjausyksikön virranotto nimellisjännitteestä riippuen: V AC = maks. 650 ma V AC = maks. 325 ma V AC = maks. 190 ma 24 V DC (+10 %/ 15 %) = maks. 500 ma, suodatuskondensaattori 2200 μf virranotolla käytettäessä tasavirtamoottoria: 24 V DC (+10 %/ 10 %) = maks. 750 ma, suodatuskondensaattori 2200 μf Suurin sallittu sulake käytettäessä ohjauslaitteita, joiden nimellisteho on 1,5 kw, on 16 A (gl/gg), ja käytettäessä nimellisteholtaan 7,5 kw:n sulakkeita 32 A (gl/gg). Ohjauksen (elektroniikan) ulkoisen jännitteensyötön ollessa 24 V DC ja käytettäessä samanaikaisesti tasavirtamoottoreita (24 V DC, 48 V DC, 60 V DC, 110 V DC, 220 V DC) ohjauksen 24 V:n tasavirtajännitteensyötön tulisi tapahtua liitinten XK25/26 kautta erillään tehonsyötöstä (U1, V1). Käytettäessä yhteistä jännitteensyöttöä yhdellä johtimella (U1:n ja V1:n ohitus XK25/26:n avulla, vain 24 V DC!!! ) sallitut jänniterajat (24 V DC +10 %/ 10 %) voivat kytkentöjen yhteydessä ylittyä/alittua hetkellisesti. Mahdollisia aktiivisia säätökomentoja ei toteuteta sallittujen rajojen ulkopuolella. Ohjaus ilmoittaa lyhyesti virheestä. EMC-määräysten mukainen johtojen asennus Signaali- ja väyläjohtimet ovat herkkiä häiriöille. Moottorin johtimet aiheuttavat häiriöitä. Häiriöille herkät ja häiriöitä aiheuttavat johtimet on sijoitettava mahdollisimman kauas toisistaan. Signaali- ja väyläjohdinten häiriönsieto paranee, jos johtimet sijoitetaan lähelle maadoituspotentiaalia.. Pitkiä johtoja tulee mahdollisuuksien mukaan välttää tai varmistaa, että ne sijoitetaan kohtiin, joissa ne aiheuttavat mahdollisimman vähän häiriöitä. Häiriöille herkkien ja häiriöitä aiheuttavien johtojen kuljettamista rinnakkain pitkiä matkoja tulee välttää.. Kaukoasentolähettimien (potentiometri, RWG, MWG) kytkemiseen tulee käyttää suojattuja kaapeleita. 18

19 Käyttöohje ohjausyksiköllä AUMATIC AC Kytkentä AUMAn pyöröliittimellä (S, SH, SE) Ennen verkkoliitäntää Tarkistettava, että virta, syöttöjännite ja taajuus vastaavat moottorin tietoja (ks. moottorin tyyppikilpi). a CC VD /45 Art No: Z ~ 400 V 50 Hz kw Y 0.60 A Kytkentäkotelon avaaminen VAARA Vaarallinen jännite! Sähköiskun vaara. Katkaise jännite toimilaitteesta ennen avaamista. Kuvassa 10 näkyy liitäntä versiossa S: Kuva Kansi 5 Pyöröliitin 2 Kannen ruuvit 6 Kaapelisisäänmenot 3 O-rengas 7 Sulkutulppa 4 Pyöröliittimen ruuvit 8 Kaapeliläpivienti (ei sisälly toimitukseen) 1. Löysää ruuvit (2) ja irrota kansi (1). 2. Löysää ruuvit (4) (kuva) ja vedä pyöröliitin (5) ulos kannesta (1). 3. Käytä kaapeleihin sopivia kaapelitiivisteitä (8). Tyyppikilvessä oleva kotelointiluokka IP toteutuu vain käytettäessä sopivia kaapelitiivisteitä. au IP rpm Temp.Protection: Th Insulation Class: F 4. Varusta tarpeettomat kaapelien sisäänmenot (6) sopivilla sulkutulpilla (7). 5. Vie johdot kaapelitiivisteiden (8) sisään. 19

20 ohjausyksiköllä AUMATIC AC 01.1 Käyttöohje Informaatio VAROITUS Johtojen kytkentä 1. Kuori johdot. 2. Poista johdinten eristeet. 3. Jos johdot ovat joustavia: Käytä standardin DIN mukaisia monisäiekaapelin päätteitä. 4. Kytke johtimet tilauksen mukaisen kytkennän perusteella. Johdinpaksuudet: Liittimet(U1,V1,W1,U2,V2,W2)ja suojajohdinten liitäntä (symboli: ) = maks. 6 mm² joustava, maks. 10 mm² jäykkä Ohjausliittimet (1 50) = maks. 2,5 mm² Joissakin erikoismoottoreissa liitäntä (U1, V1, W1, U2, V2, W2) tapahtuu riman avulla suoraan moottoriin. Vikatapauksessa: Vaarallinen jännite, jos suojajohdinta ei ole kytketty! Sähköiskun vaara. Liitä kaikki suojajohtimet. Liitä suojajohtimen liitäntä liitäntäjohdon ulkoiseen suojajohtimeen. Laitetta ei saa ottaa käyttöön, jos suojajohdinta ei ole kytketty. 5. Kaikki suojajohtimet on ruuvattava kiinni suojajohtimen liitäntään rengasläpillä (joustavat johtimet) tai silmukoilla (jäykät johtimet) (symboli: ). Kuva Pyöröliitin 4 Jousialuslevy 2 Ruuvi 5 Suojajohdin rengasläppien/ silmukoiden kanssa 3 Aluslaatta 6 Suojajohtimen liitäntä OHJE Kuivatusvastuksen kytkentä Kuivatusvastus estää kondenssiveden muodostumisen toimilaitteeseen. Ellei erilaista toteutusta ole tilattu, tähän käytetään sisäistä syöttöä eikä sitä tarvitse kytkeä erikseen. Korroosiovaara kondenssiveden muodostumisen vuoksi! Versioissa, joissa lämmitykseen käytetään ulkoista jännitteensyöttöä (optio): kytke lämmitys R1 kytkentäkaavion mukaisesti. Moottorin lämmityksen (optio) kytkentä Joissakin sähkötoimilaitteissa on lisäksi moottorin lämmitys. Moottorin lämmitys helpottaa laitteen käynnistystä äärimmäisen kylmissä olosuhteissa. Jos laitteeseen kuuluu moottorin lämmitys R4, kytke se kytkentäkaavion mukaisesti. 20

21 Käyttöohje ohjausyksiköllä AUMATIC AC 01.1 Kytkentäkotelon sulkeminen Katso kuvaa Aseta pyöröliitin (5) kanteen (1) ja kiinnitä ruuveilla (4). 2. Puhdista kannen ja rungon tiivistyspinnat. 3. Rasvaa tiivistyspinnat kevyesti hapottomalla rasvalla (esim. vaseliinilla). 4. Tarkista, että O-rengas (3) on kunnossa, aseta se oikein paikalleen. 5. Aseta kansi (1) paikalleen ja kiristä ruuvit (2) tasaisesti ristiin. 6. Kiristä kaapeliläpiviennit (8) ohjeiden mukaisella momentilla määrätyn kotelointiluokan varmistamiseksi. Kuva Kansi 5 Pyöröliitin 2 Kannen ruuvit 6 Kaapelisisäänmenot 3 O-rengas 7 Sulkutulppa 4 Pyöröliittimen ruuvit 8 Kaapeliläpivienti (ei sisälly toimitukseen) 21

22 ohjausyksiköllä AUMATIC AC 01.1 Käyttöohje 5.3. Sähköliitäntään saatavat lisävarusteet (optio) Ohjausyksikkö seinätelineessä Ohjausyksikön voi asentaa myös erilleen toimilaitteesta seinätelineeseen. Käyttö Jos toimilaite/ohjausyksikkö on asennettu siten, ettei sen luokse pääse. Jos venttiili tärisee voimakkaasti Jos toimilaitteen lämpötilat ovat korkeita Asentaminen Kuva Seinäteline 3 Seinätelineen sähköliitäntä (XM) 2 Liitäntäjohdot 4 Toimilaitteen sähköliitäntä (XA) 5 Ohjausyksikön sähköliitäntä (XK) Ennen liitäntää huomattavaa: Liitäntäjohtojen sallittu pituus: maks. 100 m. Liitäntäjohtojen sallittu pituus, jos toimilaite ja ohjausyksikkö erotetaan toisistaan jälkikäteen: maks. 10 m.. Suosittelemme: AUMAn johtosarjaa LSW20. Jos AUMAn johtosarjaa ei käytetä, on lisäksi huomioitava seuraavat seikat: Käytä sopivia, joustavia ja suojattuja liitäntäjohtoja. Käytä MWG-malleissa erillistä, CAN-käyttöön sopivaa datajohtoa, jonka aaltoimpedanssi on 120 ohmia (esim. UNITRONIC BUS-FD P CAN UL/CSA - 2 x 2 0,5 mm², valmistaja Lapp). Datajohdon kytkentä: XM2-XA2 = CAN L, XM3-XA3 = CAN H. MWG:n jännitteensyöttö, jos AUMATIC on tilattu ja toimitettu seinätelineellä varustettuna: XM6-XA6 = GND, XM7-XA7 = + 24 V DC (ks. kytkentäkaavio). MWG:n jännitteensyöttö, jos AUMATIC on erotettu toimilaitteesta jälkikäteen: XM6-XA6 = GND, XM11-XA117 = + 5 V DC (ks. kytkentäkaavio). Seinätelineen pistokkeessa liitännät on toteutettu puristusliitintekniikalla. Puristamiseen tulee käyttää sopivaa neliuraista puristustyökalua. Joustavien johdinten poikkipinta: Ohjauksen kaapelit: maks. 0,75-1,5 mm² Verkkoliitäntä: maks. 2,5 4 mm². Jos käytettävissä on esim. kuivatusvastuksen liitäntäjohtoja, jotka viedään toimilaitteesta suoraan asiakkaan pistokkeeseen XK (XA-XM-XK, ks. kytkentäkaavio), näille liitäntäjohdoille on tehtävä standardin EN mukainen eristyskoe. MWG:n liitäntäjohdoille ei saa tehdä eristyskoetta. 22

23 Käyttöohje ohjausyksiköllä AUMATIC AC Kehys Kehys irrotetun pistokkeen turvalliseen säilytykseen. Suojaamiseen kosketinten suoralta kosketukselta ja ympäristön vaikutuksilta. Kuva Suojakansi Double Sealed -välikehys Pistoketilan suojakansi, kun pistoke on irti. Avatun kytkentäkotelon voi sulkea suojakannella (ei kuvaa). Sähköliitäntää irrotettaessa tai jos kaapeliläpiviennit eivät ole tiiviitä, kotelon sisään voi tunkeutua pölyä ja kosteutta. Tämä voidaan estää asentamalla Double Sealed -välikehys (2) sähköliitännän (1) ja laitteen kotelon väliin. Laitteen kotelointiluokka, IP 67 tai IP 68, säilyy ennallaan myös sähköliitännän irrottamisen jälkeen. Kuva Ulkopuolinen maadoitusliitin Lisävarusteena koteloon on saatavana ulkopuolinen maadoitusliitin (kiinnityssanka). Kuva 16 23

24 ohjausyksiköllä AUMATIC AC 01.1 Käyttöohje 6. Käyttö 6.1. Käsikäyttö Asetusten määrityksen ja käyttöönoton yhteydessä sekä moottorivian tai verkkovian yllättäessä toimilaitetta voi ohjata käsikäytöllä. Käsikäyttö kytketään sisäänrakennetun kytkentämekanismin avulla. Laitteen kytkeminen käsikäytölle OHJE Kytkentämekanismi voi vaurioitua virheellisen käytön vuoksi! Laitteen saa kytkeä käsikäytölle vain moottorin ollessa pysähdyksissä. Käännä vaihtovipua ainoastaan käsin. Älä käytä laitteen ohjaukseen mitään jatkeita vipuina. 1. Käännä vaihtovipua käsin enintään n. 85 ja kääntele samalla käsipyörää hieman edestakaisin, kunnes käsikäyttö on aktiivinen. 2. Päästä vaihtovipu irti (jousivoima heilauttaa sen takaisin lähtöasentoon). Auta tarvittaessa kädellä vaihtovipu takaisin alkuasentoonsa. 3. Käännä käsipyörä haluttuun suuntaan seuraavasti: Sulje venttiili kääntämällä käsipyörästä myötäpäivään: Ulostuloakseli (venttiili) kääntyy myötäpäivään KIINNI-suuntaan. Käsikäytön kytkentä pois päältä Käsikäyttö kytkeytyy automaattisesti päältä, kun moottori käynnistetään. Moottorikäytön aikana käsipyörä ei pyöri mukana. 24

25 Käyttöohje ohjausyksiköllä AUMATIC AC Moottorin käyttö Määritä ennen moottorikäyttöä ensin kaikki käyttöönottoasetukset Paikallinen käyttö Toimilaitteen paikallinen käyttö tapahtuu painikkeilla (kuva 17). Kuva STOP 3 4 Reset 5 1 AUKI-painike 4 Reset-painike 2 SEIS-Painike 5 Valintakytkin 3 KIINNI-painike 6 Merkkivalot/LED-valot Aseta valintakytkin (5) paikallisohjausasentoon (LOCAL). 0 I I Toimilaitetta voi nyt ohjata painikkeilla (1 3). 1. Aja toimilaitetta AUKI-suuntaan: Paina painiketta (1). 2. Pysäytä toimilaite: Paina painiketta (2). 3. Aja toimilaitetta KIINNI-suuntaan: Paina painiketta (3). Informaatio Pysäytyskomentoja AUKI KIINNI voidaan ohjata pulssikäytöllä tai itsepitotilassa. Lisätietoja tästä aiheesta, katso Käsikirja (käyttö ja viritys), AUMATIC AC 01.1/ACExC Käyttö KAUKO-OHJAUKSELLA Aseta valintakytkin asentoon Kauko-ohjaus (REMOTE). 0 I I Toimilaitetta voi ohjata vain kauko-ohjauksella, ohjauskäskyillä (OPEN, STOP, CLOSE) tai antamalla ohjearvoja analogisesti (esim ma). Informaatio Valinta AUKI-KIINNI-käytön REMOTE MODE ja säätökäytön SETPOINT MODE välillä tapahtuu Mode-tulon avulla (ks. kytkentäkaavio). 25

26 ohjausyksiköllä AUMATIC AC 01.1 Käyttöohje 6.3. Valikon käyttö painikkeilla (asetuksille ja näytöille) Paikallisohjauksen painikkeilla (kuva 18) asetuksia voidaan hakea näytölle, niitä voidaan muuttaa sekä hakea näkyviin erilaisia tila- ja diagnoosinäyttöjä. Kuva C 1 Painike 4 Painike C 2 Painike 5 Valintakytkin 3 Painike 6 Näyttö Aseta valintakytkin (5) asentoon 0 (OFF). 0 I I Lyhyt katsaus: Painikkeiden toiminnot Nyt asetuksia ja näyttöjä voidaan valita painikkeilla (1 4). Taulukko 3 Painikkeet Toiminnot Selaaminen ryhmän sisällä (Kolmiot näytöllä osoittavat, mihin suuntaan voi selata.) Arvojen muuttaminen Syötä numeroita väliltä 0 9 Vahvista valinta siirtyäksesi uuteen valikkoon/alaryhmään Toiminnon keskeyttäminen Paluu edelliseen ikkunaan: paina hetken ajan C Siirtyminen eri ryhmään (S, M, D): - n. 3 sekuntia, kunnes näytölle tulee ryhmä M0. - pidä pohjassa yli 3 sekuntia, kunnes näytölle tulee ryhmä D0 (tällöin ryhmä M jää väliin). 26

27 Käyttöohje ohjausyksiköllä AUMATIC AC Valikon rakenne ja navigointi Näytöt on jaettu 3 ryhmään: Ryhmä S = tilanäytöt. Ryhmä M = valikko (asetukset) Ryhmä D = diagnoosinäytöt Aktiivinen ryhmä näkyy näytön oikeassa yläkulmassa. OFF M0 S0 M0 E2 100% OPEN POSITION Ryhmän vaihto Ryhmästä S ryhmään M: Paina painiketta C ja pidä sitä pohjassa n. 3 sekuntia, kunnes näytölle tulee ryhmä M0. Ryhmästä S ryhmään D: Paina painiketta C ja pidä sitä pohjassa, kunnes näytölle tulee ryhmä D0 (tällöin ryhmä M jää väliin). Halutusta ryhmästä M tai D takaisin ryhmään S: Paina painiketta C hetken ajan. Selaaminen Paina painiketta : Kolmiot näytön vasemmassa yläkulmassa näyttävät, mihin suuntaan (ryhmän sisällä) voi selata. OFF S0 E2 100% OPEN POSITION Salasanan syöttäminen Valikossa (ryhmä M) asetukset on suojattu salasanalla. Parametrien muuttamiseksi on syötettävä salasana. Tehtaalla asetettu salasana on Kun olet valinnut EDIT, näytölle tulee seuraava ikkuna: ENTER PASSWORD 0*** :EDIT :OK C:ESC 1. Valitse numero väliltä 0 9: Paina painiketta. 2. Siirry seuraavaan kohtaan: Paina painiketta. 3. Toista vaiheet 1 ja 2 kaikissa neljässä kohdassa. 4. Voit keskeyttää toiminnon painamalla painiketta C. Informaatio Jos et tee mitään pitkään aikaan (n. 10 minuuttiin), järjestelmä palaa automaattisesti tilanäyttöön S0. 27

28 ohjausyksiköllä AUMATIC AC 01.1 Käyttöohje 6.4. Näytön kielen vaihtaminen Valikon kautta parametriin: MAIN MENU (M0) LANGUAGE/CONTRAST (M00) VIEW (M00) EDIT (M01) LANGUAGE (M010) Vakioarvo: Säätöalue: ENGLISH GERMAN, PORTUGUESE, ITALIAN, SPANISH, FRENCH, ENGLISH, TUERKCE, POLSKI, MAGYAR Vaihe vaiheelta: 1. Aseta valintakytkin asentoon 0 (OFF). 0 I I 2. Paina painiketta C ja pidä sitä pohjassa n. 3 sekunnin ajan. MAIN MENU LANGUAGE/CONTRAST SETTINGS OPERATIONAL DATA M0 3. Paina painiketta. LANGUAGE/CONTRAS VIEW EDIT M00 4. Paina painiketta. LANGUAGE/CONTRAS VIEW EDIT M01 5. Paina painiketta. ENTER PASSWORD 0*** :EDIT :OK C:ESC 6. Syötä salasana: Paina4x = 0000 (tehtaalla asetettu salasana). 28

29 Käyttöohje ohjausyksiköllä AUMATIC AC 01.1 EDIT LANGUAGE LCD CONTRAST M Paina painiketta. Näytölle tulee asetettu arvo. EDIT M010 LANGUAGE ENGLISH :EDIT C:ESC 8. Paina painiketta vielä kerran siirtyäksesi muokkaustilaan. EDIT M010 LANGUAGE ENGLISH :EDIT :OK C:ESC 9. Uuden arvon asettaminen: Paina painiketta. 10. Arvon käyttöönotto: Paina painiketta,tai keskeytä toiminto ottamatta arvoa käyttöön painamalla painiketta C. 29

30 ohjausyksiköllä AUMATIC AC 01.1 Käyttöohje 7. Näytöt 7.1. Tilanäytöt Virheitä ja varoituksia kuvaavat tilanäytöt, ks. alkaen sivulta Tilanäyttö S0/S6 - Käyttö Informaatio Käyttötilan näyttö Prosessisäätimellä varustetuissa toimilaitteissa valitsimen asennossa KAUKO näytetään tilanäytön S0 tilalla tilanäyttö S6. Tämä kuvaus koskee molempia näyttöjä (S0 ja S6). Rivillä 1 näkyy nykyinen käyttötila (LOCAL, OFF, REMOTE ). LOCAL S0 OPENING E2 100 % RUNNING OPEN Pysähtymiskäskyjen/ohjearvon näyttö Rivillä 2 näkyvät kulloinkin aktiiviset säätökomennot (OPEN, STOP, CLOSE) tai asetusarvo E1 tai E7 (asennoittimella/prosessisäätimellä varustetuissa toimilaitteissa) prosentteina säätöalueesta. LOCAL S0 OPENING E2 100 % RUNNING OPEN Venttiilin asennon näyttö Rivillä 3 näkyy venttiilin asento prosentteina säätöalueesta. Tämä näyttö tulee esiin vain, jos toimilaitteeseen on asennettu asentolähetin. LOCAL S0 OPENING E2 100% RUNNING OPEN 0 % = toimilaite on päätyasennossa KIINNI 100 % = toimilaite on päätyasennossa AUKI Pääteasennosta/ käynnistä kertova näyttö Rivillä 4 näkyy toimilaitteen nykyinen tila. LOCAL S0 OPENING E2 100% RUNNING OPEN Rivillä 4 näkyvien tekstien kuvaus: RUNNING OPEN Toimilaite siirtyy loogisesti AUKI-asentoon (teksti säilyy myös ajotaukojen aikana). RUNNING CLOSE Toimilaite siirtyy loogisesti KIINNI-asentoon (teksti säilyy myös ajotaukojen aikana). 30

31 Käyttöohje ohjausyksiköllä AUMATIC AC 01.1 OPEN POSITION pääteasento AUKI saavutettu. CLOSED POSITION pääteasento KIINNI saavutettu. SETPOINT POSITION Ohjeasento (vain säätökäytössä olevissa toimilaitteissa). Vikailmoitusten kuvaus: Katso sivu Tilanäyttö S4 - Vääntömomentti Poikkeama vasemmalle tarkoittaa vääntömomenttia ajosuuntaan KIINNI. Poikkeama oikealle tarkoittaa vääntömomenttia ajosuuntaan AUKI. TORQUE TORQUE 50 % S4 Esimerkki: SA 07.5 momentilla Nm. 100 % nimellismomentista vastaa 60 Nm. 50 % nimellismomentista vastaa 30 Nm. Informaatio Vääntömomentti voidaan näyttää prosentteina, newtonmetreinä (Nm) tai Lbs/ft. 31

32 ohjausyksiköllä AUMATIC AC 01.1 Käyttöohje 7.2. Merkkivalot/LEDit Merkkivalot/LEDit ilmoittavat erilaisista paikallisista käyttöolosuhteista valosignaalilla. Signaalien järjestys on vapaasti valittavissa. Kuva 19 esittää paikallisohjauksen merkkivaloja/ledejä: Kuva 19 Malli (vakio): LED-merkintä merkeillä Malli (optio): LED-merkintä numeroilla Taulukko 4 kuvaa vakiosignaaleja. Taulukko 4 LED 1 (vasen) (symboli ) palaa vilkkuu Toimilaite on päätyasennossa KIINNI Käynnistä kertova merkkivalo: Toimilaite liikkuu suuntaan KIINNI LED 2 (T) palaa Momenttivika KIINNI LED 3 (Th) palaa Moottorin suoja lauennut LED 4 (T) palaa Momenttivika AUKI LED 5 (oikea) (symboli ) palaa vilkkuu Toimilaite on päätyasennossa AUKI Käynnistä kertova merkkivalo: Toimilaite liikkuu suuntaan AUKI Informaatio Käyttäytymistä (vilkkuu/palaa) voi muuttaa parametrin BLINKER avulla Mekaaninen asennonosoitin Mekaaninen asennonosoitin. näyttää jatkuvasti venttiilin asennon (Osoitinkiekko pyörii ajettaessa AUKI-asennosta KIINNI-asentoon tai päinvastoin n ). näyttää päätyasentojen saavuttamisen (merkillä) Kuva 20 auma Kansi 4 AUKI-asennon symboli 2 Osoitinkiekko 5 KIINNI-asennon symboli 3 Merkki 32

33 Käyttöohje ohjausyksiköllä AUMATIC AC Viestit 8.1. Takaisinkytkennät ulostuloreleiden (binäärisen) kautta Ulostuloreleiden avulla voidaan ilmoittaa toimilaitteen tai ohjausyksikön toiminnasta binäärisillä signaaleilla. Signaalien järjestys on vapaasti valittavissa. Esimerkki: Relekosketin auki = ei lämpövikaa Relekosketin kiinni = lämpövikaa toimilaitteessa Häiriöilmoitukset voidaan määrittää parametrin ALARM CONTACT kautta, muut viestit parametrin OUTPUT CONTACTS 1 TO 5 kautta. Häiriöreleen oletusarvo: (Merkintä kytkentäkaaviossa: NC häiriö / NO valmis) FAULT GROUP 3 = vikailmoitus (sisältää: vääntömomenttivirhe, lämpövirhe, vaihe puuttuu ja sisäinen vika) Ulostuloreleiden 1 5 oletusarvot: (Merkintä kytkentäkaaviossa: DOUT1 - DOUT5) OUTPUT CONTACT 1 = CLOSED POSITION OUTPUT CONTACT 2 = OPEN POSITION OUTPUT CONTACT 3 = REMOTE SW. POSITION OUTPUT CONTACT 4 = TORQUE FAULT (CLOSE) OUTPUT CONTACT 5 = TORQUE FAULT (OPEN) Lisätietoja tästä aiheesta, katso Käsikirja (käyttö ja viritys), AUMATIC AC 01.1/ACExC Takaisinkytkennät (analogiset) Venttiilin asento Vääntömomenttitakaisinkytkentä Signaali: E2 = 0/4 20 ma (galvaanisesti erotettu) Merkintä kytkentäkaaviossa: ANOUT1 (asento) Signaali: E6 = 0/4 20 ma (galvaanisesti erotettu) Merkintä kytkentäkaaviossa: ANOUT2 (vääntömomentti) Lisätietoja tästä aiheesta, katso Käsikirja AUMATIC AC 01.1/ACExC

34 ohjausyksiköllä AUMATIC AC 01.1 Käyttöohje 9. Käyttöönotto Sähkökäyttö (moottorin käyttö) on sallittua vasta, kun kaikki tämän luvun käyttöönottoasetukset on määritetty. 1. Aseta valintakytkin asentoon 0 (OFF). 0 I I Informaatio Valintakytkin ei ole verkkokatkaisin. Asennossa 0 (OFF) toimilaitteen ohjaus ei ole mahdollista. 2. Kytke syöttöjännite. 3. Määritä tässä luvussa mainitut asetukset. Käyttö kylmissä olosuhteissa Esilämmitysaika Käytettäessä toimilaitetta kylmissä olosuhteissa on huomioitava, että ohjausyksikkö vaatii esilämmitysajan. Tämä esilämmitysaika koskee tilanteita, joissa toimilaite ja ohjausyksikkö ovat jännitteettömiä ja jäähtyneet ympäristön lämpötilaan. Näissä olosuhteissa on jännitteen päällekytkemisen jälkeen odotettava seuraava aika ennen käyttöönottoa: 40 C:n lämpötilassa = 30 min. 50 C:n lämpötilassa = 60 min. 60 C:n lämpötilassa = 100 min. Kuva 21: Kaavio esilämmitysajasta. Kuva 21 t [min.] ϑ[ C] 34

35 Käyttöohje ohjausyksiköllä AUMATIC AC Päätyasentojen pysäytystavan tarkistaminen/muuttaminen OHJE Rajapysäytys Momenttipysäytys Venttiili voi vaurioitua väärien asetusten vuoksi! Pysäytystapa on määritettävä venttiilin mukaan. Viritykseen saa tehdä muutoksia vain venttiilivalmistajan luvalla. Rajakytkimet viritetään siten, että toimilaite pysähtyy valituissa katkaisukohdissa. Momenttikytkimet toimivat venttiilin ylikuormitussuojana. Vääntömomentin katkaisu viritetään haluttuun pysäytysmomenttiin. Kun pysäytysmomentti on saavutettu, sähkötoimilaite pysähtyy. Rajakytkimet toimivat merkinantajina, ja ne on viritettävä siten, että ne aktivoituvat juuri ennen valitun pysäytysmomentin saavuttamista. Jos näin ei ole, näytölle tulee jokin seuraavista vikailmoituksista: TSO FAULTS tai TSC FAULT (valikko S1). Valikon kautta parametriin: MAIN MENU (M0) SETTINGS (M1) SEATING MODE (M11) VIEW (M110) EDIT (M111) OPEN POSITION (M11_0) CLOSED POSITION (M11_1) Vakioarvo: LIMIT Vaihe vaiheelta: 1. Aseta valintakytkin asentoon 0 (OFF). 0 I I 2. Paina painiketta C ja pidä sitä pohjassa n. 3 sekunnin ajan. MAIN MENU LANGUAGE/CONTRAST SETTINGS OPERATIONAL DATA M0 3. Paina painiketta. MAIN MENU LANGUAGE/CONTRAST SETTINGS OPERATIONAL DATA M1 4. Paina painiketta. 35

36 ohjausyksiköllä AUMATIC AC 01.1 Käyttöohje SETTINGS M10 SET LIMIT SWITCHES SEATING MODE TORQUE 5. Paina painiketta. SETTINGS M11 ET LIMIT SWITCHES SEATING MODE TORQUE 6. Paina painiketta. SEATING MODE VIEW EDIT M Rajakytkinten virityksen tarkistus (näyttö): jatka painikkeella. Virityksen muuttaminen: jatka painikkeella 11. Rajakytkinten virityksen tarkistus (näyttö) 8. Paina painiketta. VIEW M1100 OPEN POSITION CLOSED POSITION VIEW M1101 OPEN POSITION CLOSED POSITION Painikkeilla voit vaihdella asentojen AUKI (kuva vasemmalla) ja KIINNI (kuva oikealla) välillä. 9. Paina painiketta. VIEW OPEN POSITION LIMIT C:ESC VIEW CLOSED POSITION LIMIT C:ESC Painikkeilla voit vaihdella myös tästä näyttöjen OPENING (kuva vasemmalla) ja CLOSING (kuva oikealla) välillä. 10. Takaisin valikkoon VIEW/EDIT: Paina painiketta C kahdesti. Virityksen muuttaminen SEATING MODE VIEW EDIT M Paina painiketta. 36

37 Käyttöohje ohjausyksiköllä AUMATIC AC 01.1 SEATING MODE VIEW EDIT M Paina painiketta. ENTER PASSWORD 0*** :EDIT :OK C:ESC 13. Syötä salasana: Paina4x = 0000 (tehtaalla asetettu salasana). EDIT M1110 OPEN POSITION CLOSED POSITION EDIT M1111 OPEN POSITION CLOSED POSITION Painikkeilla voit vaihdella asentojen OPENING (kuva vasemmalla) ja CLOSING (kuva oikealla) välillä. 14. Paina painiketta. Näytölle tulee asetettu arvo: EDIT M1110 OPEN POSITION LIMIT :EDIT C:ESC EDIT M1111 CLOSED POSITION LIMIT :EDIT C:ESC Painikkeilla voit vaihdella myös tästä asentojen OPENING (kuva vasemmalla) ja CLOSING (kuva oikealla) välillä. 15. Paina painiketta vielä kerran siirtyäksesi muokkaustilaan. EDIT M1110 OPEN POSITION LIMIT :EDIT :OK C:ESC EDIT M1111 CLOSED POSITION LIMIT :EDIT :OK C:ESC 16. Uuden arvon asettaminen: Paina painiketta. 17. Arvon käyttöönotto: Paina painiketta,tai keskeytä toiminto ottamatta arvoa käyttöön: painamalla painiketta C. EDIT M1110 OPEN POSITION LIMIT :EDIT C:ESC EDIT M1111 CLOSED POSITION LIMIT :EDIT C:ESC 18. Paluu tilanäyttöön: Paina painiketta C useita kertoja, kunnes näytölle tulee teksti S0. 37

38 ohjausyksiköllä AUMATIC AC 01.1 Käyttöohje 9.2. Momenttikytkinten tarkistus/viritys OHJE Venttiili voi vaurioitua väärien asetusten vuoksi! Vääntömomentti on määritettävä venttiilin mukaan. Viritykseen saa tehdä muutoksia vain venttiilivalmistajan luvalla. Valikon kautta parametriin: MAIN MENU (M0) SETTINGS (M1) TORQUE (M12) VIEW (M120) EDIT (M121) OPENING (M12_0) CLOSING (M12_1) Oletusarvo: Säätöalue: tilauksen mukaan vääntömomentin säätöalueen mukaan toimilaitteen tyyppikilven mukaan Vaihe vaiheelta: 1. Aseta valintakytkin asentoon 0 (OFF). 0 I I 2. Paina painiketta C ja pidä sitä pohjassa n. 3 sekunnin ajan. MAIN MENU LANGUAGE/CONTRAST SETTINGS OPERATIONAL DATA M0 3. Paina painiketta. MAIN MENU LANGUAGE/CONTRAST SETTINGS OPERATIONAL DATA M1 4. Paina painiketta. SETTINGS M10 SET LIMIT SWITCHES SEATING MODE TORQUE 5. Paina painiketta 2 x. SETTINGS M12 SET LIMIT SWITCHES SEATING MODE TORQUE 38

39 Käyttöohje ohjausyksiköllä AUMATIC AC Paina painiketta. TORQUE VIEW EDIT M Rajakytkinten virityksen tarkistus (näyttö): jatka painikkeella 8. Virityksen muuttaminen: jatka painikkeella 11. Rajakytkinten virityksen tarkistus (näyttö) 8. Paina painiketta. VIEW M1200 OPENING CLOSING BY-PASS DURATION VIEW M1201 OPENING CLOSING BY-PASS DURATION Painikkeilla voit vaihdella asentojen OPENING (kuva vasemmalla) ja CLOSING (kuva oikealla) välillä. 9. Paina painiketta. VIEW OPENING 65% C:ESC VIEW CLOSING 65% C:ESC Painikkeilla voit vaihdella myös tästä asentojen OPENING (kuva vasemmalla) ja CLOSING (kuva oikealla) välillä. 10. Takaisin valikkoon VIEW/EDIT: Paina painiketta C kahdesti. Virityksen muuttaminen TORQUE VIEW EDIT M Paina painiketta. TORQUE VIEW EDIT M Paina painiketta. ENTER PASSWORD 0*** :EDIT :OK C:ESC 39

40 ohjausyksiköllä AUMATIC AC 01.1 Käyttöohje 13. Syötä salasana: Paina4x = 0000 (tehtaalla asetettu salasana). EDIT M1210 OPENING CLOSING BY-PASS DURATION EDIT M1211 OPENING CLOSING BY-PASS DURATION Painikkeilla voit vaihdella asentojen OPENING (kuva vasemmalla) ja CLOSING (kuva oikealla) välillä. 14. Paina painiketta. Näytölle tulee asetettu arvo: EDIT M1210 OPENING 100% :EDIT C:ESC EDIT M1211 CLOSING 100% :EDIT C:ESC Informaatio Painikkeilla voit vaihdella myös tästä asentojen OPENING (kuva vasemmalla) ja CLOSING (kuva oikealla) välillä. Lukema voidaan näyttää prosentteina, newtonmetreinä (Nm) tai Lbs/ft. Kun lukema näytetään prosentteina: 100 % vastaa toimilaitteen tyyppikilpeen merkittyä maksimivääntömomenttia. Esimerkki: SA 07.5 momentilla Nm: 100 % = 60 Nm 33 % = 20 Nm 15. Paina painiketta vielä kerran siirtyäksesi muokkaustilaan. EDIT M1210 OPENING 100% :EDIT :OK C:ESC EDIT M1211 CLOSING 100% :EDIT :OK C:ESC 16. Uuden arvon asettaminen: Paina painiketta. 17. Arvon käyttöönotto: Paina painiketta,tai keskeytä toiminto ottamatta arvoa käyttöön painamalla painiketta C. EDIT M1210 OPENING 100% :EDIT C:ESC EDIT M1211 CLOSING 100% :EDIT C:ESC Informaatio 18. Paluu tilanäyttöön: Paina painiketta C useita kertoja, kunnes näytölle tulee teksti S0. Näytölle tulee seuraavia vikailmoituksia, jos tässä asetettu vääntömomentti saavutetaan ennen pääteasentoa: Tilanäyttö S0: FAULT IND. Tilanäyttö S1: TORQUE FAULT (OPEN) tai TORQUE FAULT (CLOSE) (vääntömomenttivirhe). Ennen kuin laitteen käyttöä voidaan jatkaa, virhe on kuitattava. Joko. säätökomennolla vastakkaiseen suuntaan. Kun näytölle tulee TORQUE FAULT (CLOSE): Ajokomento AUKI-suuntaan Kun näytölle tulee TORQUE FAULT (OPEN): Ajokomento KIINNI-suuntaan:. tai Reset-painikkeella valintakytkimen ollessa asennossa PAIKALLINEN. 40
