1 Tuotekatalogi

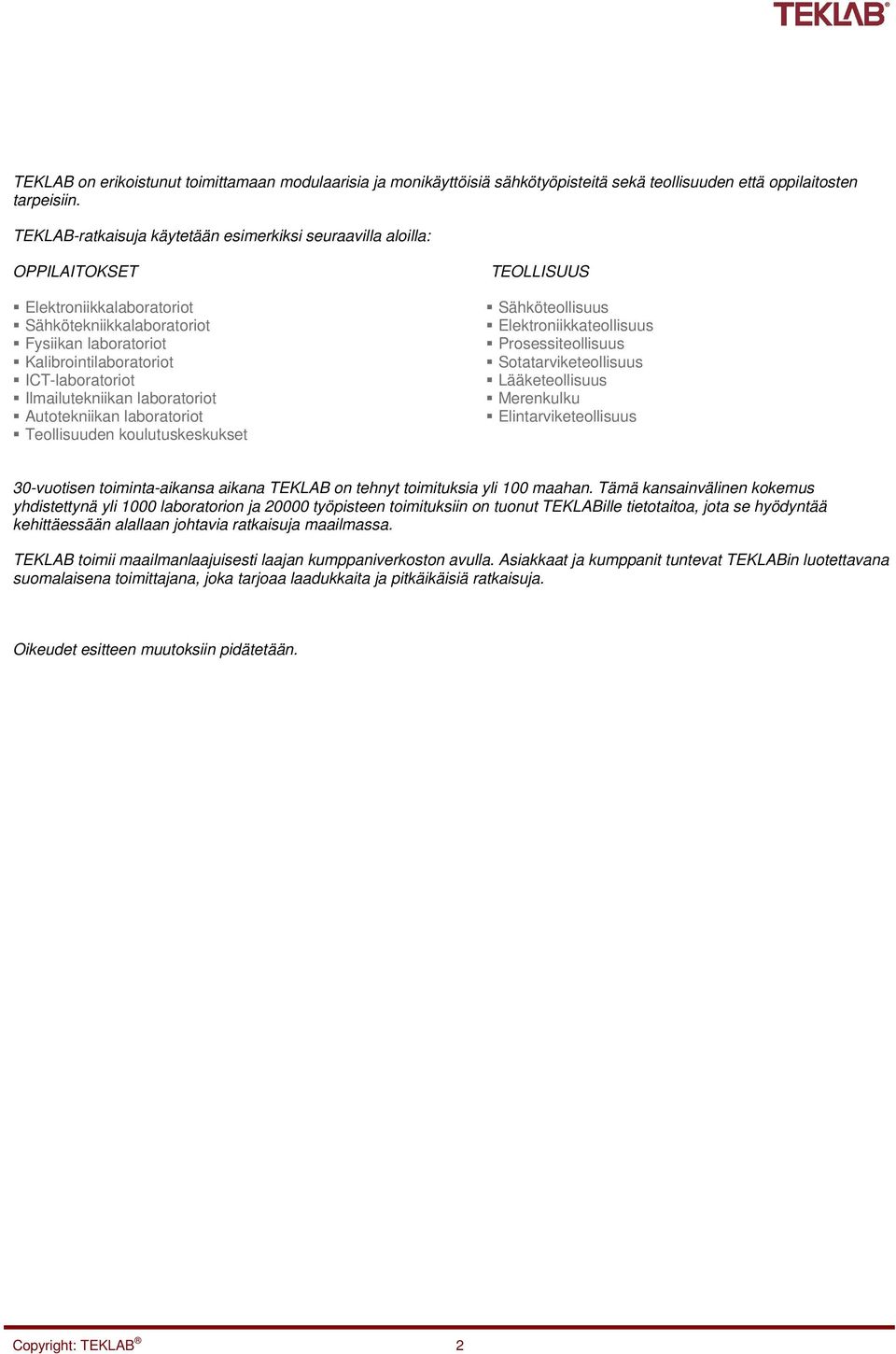

2 TEKLAB on erikoistunut toimittamaan modulaarisia ja monikäyttöisiä sähkötyöpisteitä sekä teollisuuden että oppilaitosten tarpeisiin. TEKLAB-ratkaisuja käytetään esimerkiksi seuraavilla aloilla: OPPILAITOKSET Elektroniikkalaboratoriot Sähkötekniikkalaboratoriot Fysiikan laboratoriot Kalibrointilaboratoriot ICT-laboratoriot Ilmailutekniikan laboratoriot Autotekniikan laboratoriot Teollisuuden koulutuskeskukset TEOLLISUUS Sähköteollisuus Elektroniikkateollisuus Prosessiteollisuus Sotatarviketeollisuus Lääketeollisuus Merenkulku Elintarviketeollisuus 30-vuotisen toiminta-aikansa aikana TEKLAB on tehnyt toimituksia yli 100 maahan. Tämä kansainvälinen kokemus yhdistettynä yli 1000 laboratorion ja työpisteen toimituksiin on tuonut TEKLABille tietotaitoa, jota se hyödyntää kehittäessään alallaan johtavia ratkaisuja maailmassa. TEKLAB toimii maailmanlaajuisesti laajan kumppaniverkoston avulla. Asiakkaat ja kumppanit tuntevat TEKLABin luotettavana suomalaisena toimittajana, joka tarjoaa laadukkaita ja pitkäikäisiä ratkaisuja. Oikeudet esitteen muutoksiin pidätetään. Copyright: TEKLAB 2

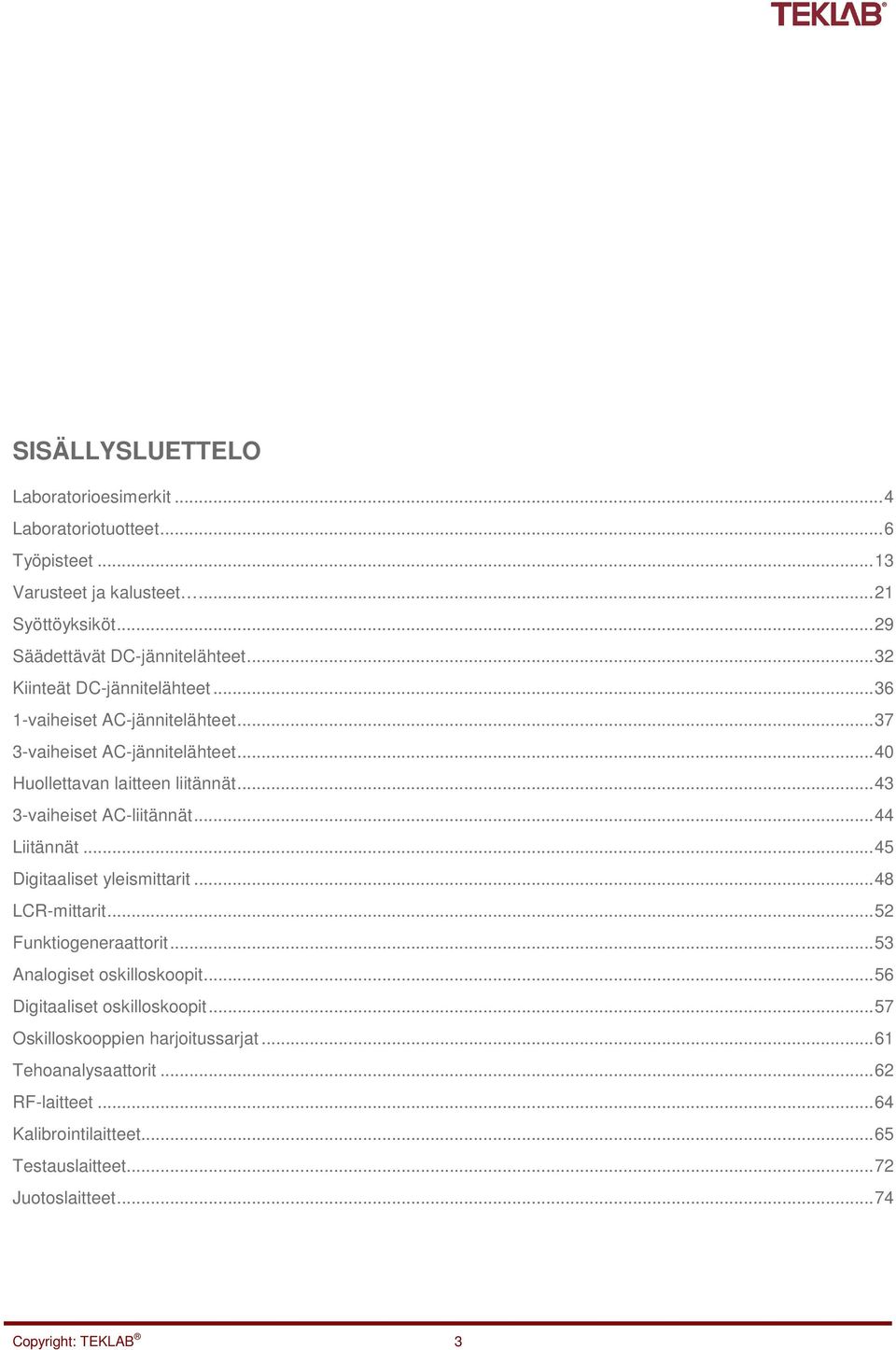

3 SISÄLLYSLUETTELO Laboratorioesimerkit... 4 Laboratoriotuotteet... 6 Työpisteet Varusteet ja kalusteet Syöttöyksiköt Säädettävät DC-jännitelähteet Kiinteät DC-jännitelähteet vaiheiset AC-jännitelähteet vaiheiset AC-jännitelähteet Huollettavan laitteen liitännät vaiheiset AC-liitännät Liitännät Digitaaliset yleismittarit LCR-mittarit Funktiogeneraattorit Analogiset oskilloskoopit Digitaaliset oskilloskoopit Oskilloskooppien harjoitussarjat Tehoanalysaattorit RF-laitteet Kalibrointilaitteet Testauslaitteet Juotoslaitteet Copyright: TEKLAB 3

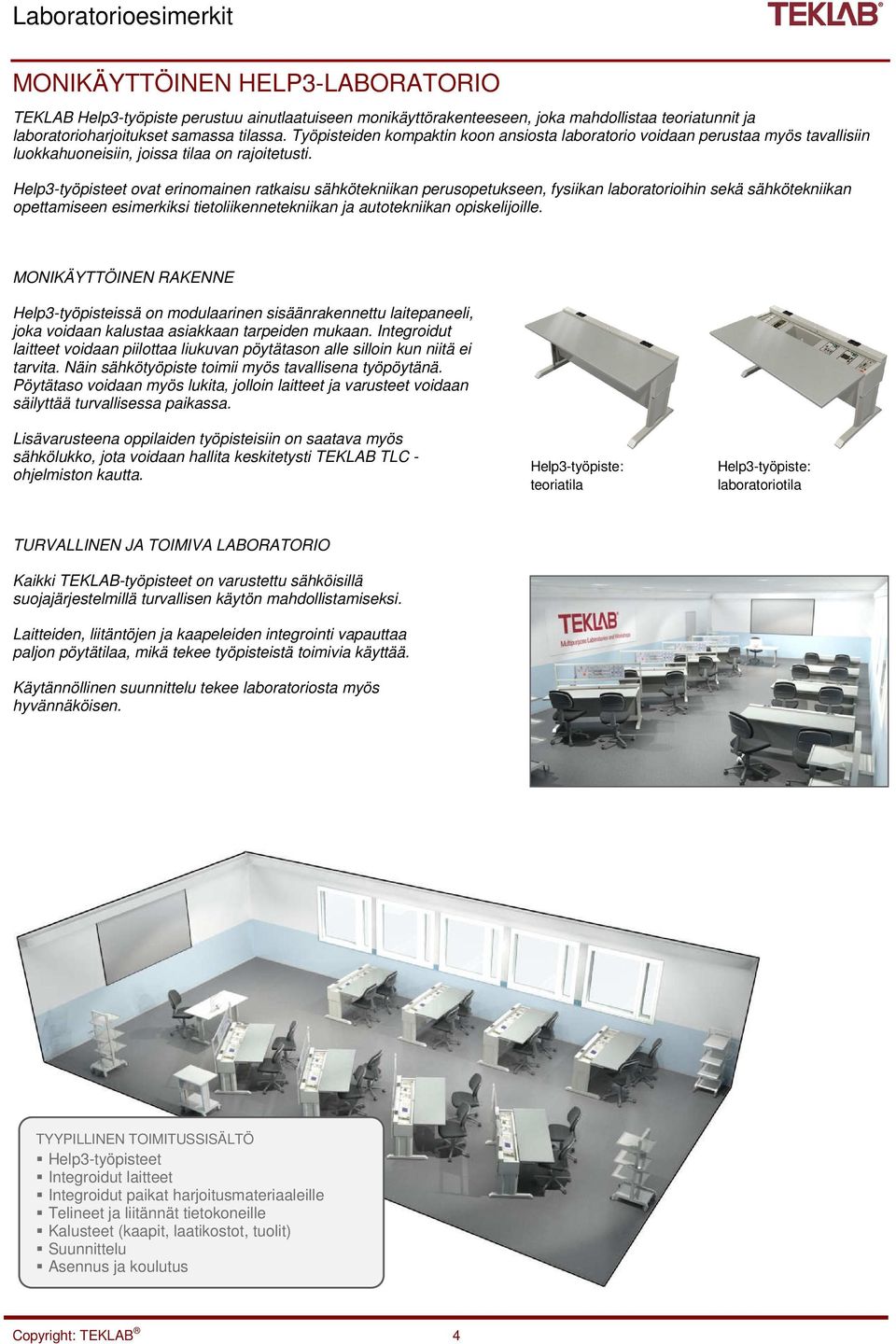

4 Laboratorioesimerkit MONIKÄYTTÖINEN HELP3-LABORATORIO TEKLAB Help3-työpiste perustuu ainutlaatuiseen monikäyttörakenteeseen, joka mahdollistaa teoriatunnit ja laboratorioharjoitukset samassa tilassa. Työpisteiden kompaktin koon ansiosta laboratorio voidaan perustaa myös tavallisiin luokkahuoneisiin, joissa tilaa on rajoitetusti. Help3-työpisteet ovat erinomainen ratkaisu sähkötekniikan perusopetukseen, fysiikan laboratorioihin sekä sähkötekniikan opettamiseen esimerkiksi tietoliikennetekniikan ja autotekniikan opiskelijoille. MONIKÄYTTÖINEN RAKENNE Help3-työpisteissä on modulaarinen sisäänrakennettu laitepaneeli, joka voidaan kalustaa asiakkaan tarpeiden mukaan. Integroidut laitteet voidaan piilottaa liukuvan pöytätason alle silloin kun niitä ei tarvita. Näin sähkötyöpiste toimii myös tavallisena työpöytänä. Pöytätaso voidaan myös lukita, jolloin laitteet ja varusteet voidaan säilyttää turvallisessa paikassa. Lisävarusteena oppilaiden työpisteisiin on saatava myös sähkölukko, jota voidaan hallita keskitetysti TEKLAB TLC - ohjelmiston kautta. Help3-työpiste: teoriatila Help3-työpiste: laboratoriotila TURVALLINEN JA TOIMIVA LABORATORIO Kaikki TEKLAB-työpisteet on varustettu sähköisillä suojajärjestelmillä turvallisen käytön mahdollistamiseksi. Laitteiden, liitäntöjen ja kaapeleiden integrointi vapauttaa paljon pöytätilaa, mikä tekee työpisteistä toimivia käyttää. Käytännöllinen suunnittelu tekee laboratoriosta myös hyvännäköisen. TYYPILLINEN TOIMITUSSISÄLTÖ Help3-työpisteet Integroidut laitteet Integroidut paikat harjoitusmateriaaleille Telineet ja liitännät tietokoneille Kalusteet (kaapit, laatikostot, tuolit) Suunnittelu Asennus ja koulutus Copyright: TEKLAB 4

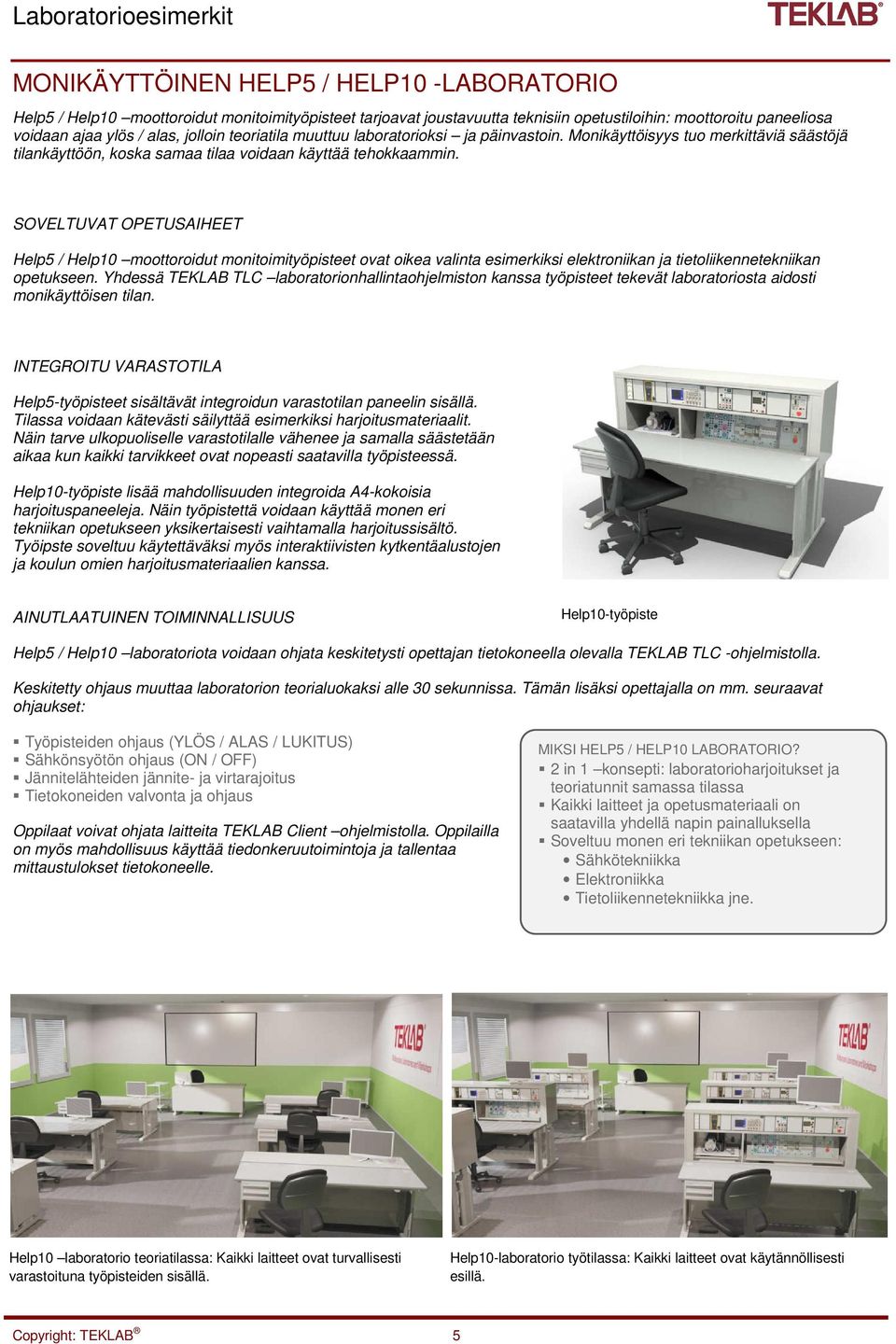

5 Laboratorioesimerkit MONIKÄYTTÖINEN HELP5 / HELP10 -LABORATORIO Help5 / Help10 moottoroidut monitoimityöpisteet tarjoavat joustavuutta teknisiin opetustiloihin: moottoroitu paneeliosa voidaan ajaa ylös / alas, jolloin teoriatila muuttuu laboratorioksi ja päinvastoin. Monikäyttöisyys tuo merkittäviä säästöjä tilankäyttöön, koska samaa tilaa voidaan käyttää tehokkaammin. SOVELTUVAT OPETUSAIHEET Help5 / Help10 moottoroidut monitoimityöpisteet ovat oikea valinta esimerkiksi elektroniikan ja tietoliikennetekniikan opetukseen. Yhdessä TEKLAB TLC laboratorionhallintaohjelmiston kanssa työpisteet tekevät laboratoriosta aidosti monikäyttöisen tilan. INTEGROITU VARASTOTILA Help5-työpisteet sisältävät integroidun varastotilan paneelin sisällä. Tilassa voidaan kätevästi säilyttää esimerkiksi harjoitusmateriaalit. Näin tarve ulkopuoliselle varastotilalle vähenee ja samalla säästetään aikaa kun kaikki tarvikkeet ovat nopeasti saatavilla työpisteessä. Help10-työpiste lisää mahdollisuuden integroida A4-kokoisia harjoituspaneeleja. Näin työpistettä voidaan käyttää monen eri tekniikan opetukseen yksikertaisesti vaihtamalla harjoitussisältö. Työipste soveltuu käytettäväksi myös interaktiivisten kytkentäalustojen ja koulun omien harjoitusmateriaalien kanssa. AINUTLAATUINEN TOIMINNALLISUUS Help10-työpiste Help5 / Help10 laboratoriota voidaan ohjata keskitetysti opettajan tietokoneella olevalla TEKLAB TLC -ohjelmistolla. Keskitetty ohjaus muuttaa laboratorion teorialuokaksi alle 30 sekunnissa. Tämän lisäksi opettajalla on mm. seuraavat ohjaukset: Työpisteiden ohjaus (YLÖS / ALAS / LUKITUS) Sähkönsyötön ohjaus (ON / OFF) Jännitelähteiden jännite- ja virtarajoitus Tietokoneiden valvonta ja ohjaus Oppilaat voivat ohjata laitteita TEKLAB Client ohjelmistolla. Oppilailla on myös mahdollisuus käyttää tiedonkeruutoimintoja ja tallentaa mittaustulokset tietokoneelle. MIKSI HELP5 / HELP10 LABORATORIO? 2 in 1 konsepti: laboratorioharjoitukset ja teoriatunnit samassa tilassa Kaikki laitteet ja opetusmateriaali on saatavilla yhdellä napin painalluksella Soveltuu monen eri tekniikan opetukseen: Sähkötekniikka Elektroniikka Tietoliikennetekniikka jne. Help10 laboratorio teoriatilassa: Kaikki laitteet ovat turvallisesti varastoituna työpisteiden sisällä. Help10-laboratorio työtilassa: Kaikki laitteet ovat käytännöllisesti esillä. Copyright: TEKLAB 5

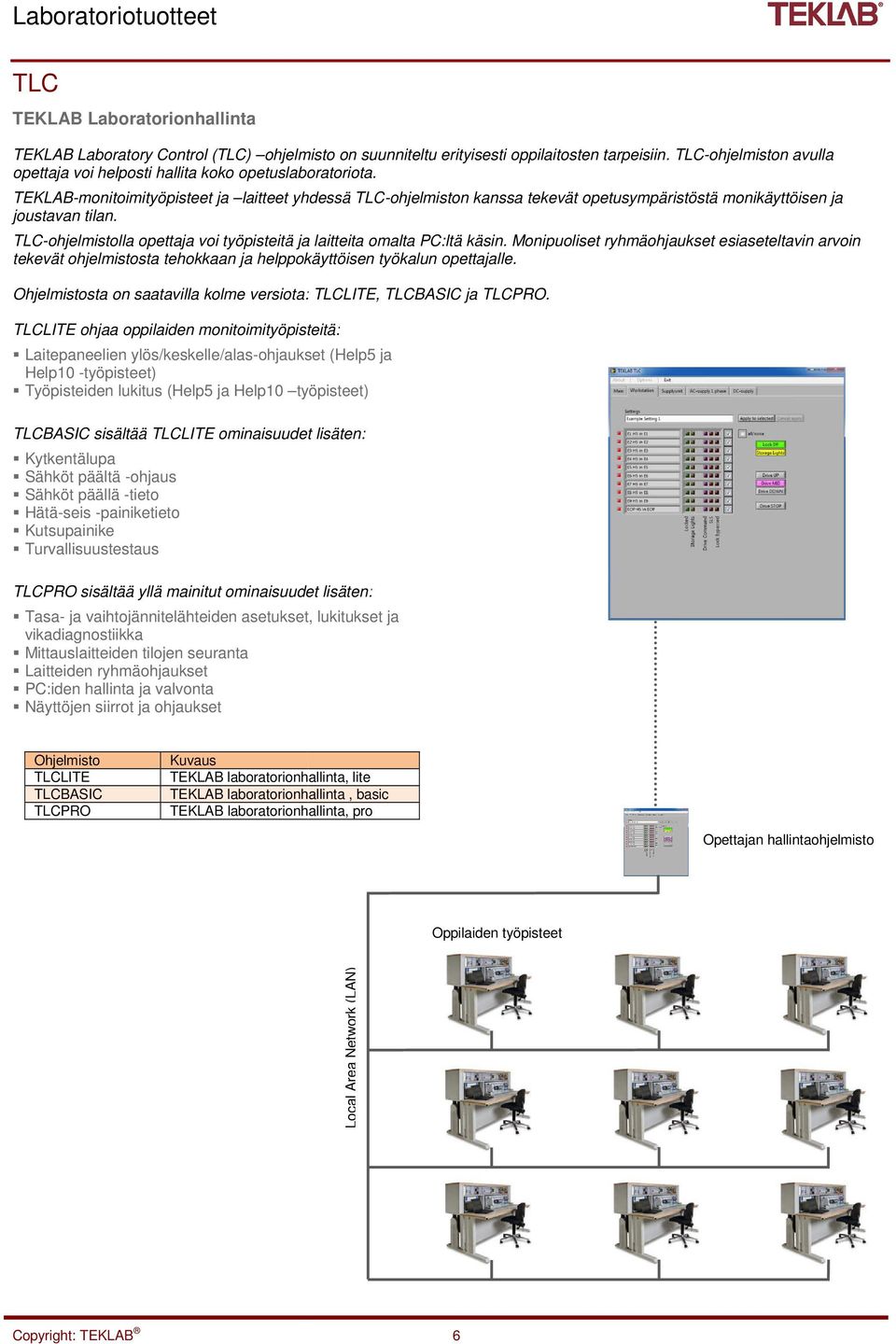

6 Laboratoriotuotteet TLC TEKLAB Laboratorionhallinta TEKLAB Laboratory Control (TLC) ohjelmisto on suunniteltu erityisesti oppilaitosten tarpeisiin. TLC-ohjelmiston avulla opettaja voi helposti hallita koko opetuslaboratoriota. TEKLAB-monitoimityöpisteet ja laitteet yhdessä TLC-ohjelmiston kanssa tekevät opetusympäristöstä monikäyttöisen ja joustavan tilan. TLC-ohjelmistolla opettaja voi työpisteitä ja laitteita omalta PC:ltä käsin. Monipuoliset ryhmäohjaukset esiaseteltavin arvoin tekevät ohjelmistosta tehokkaan ja helppokäyttöisen työkalun opettajalle. Ohjelmistosta on saatavilla kolme versiota: TLCLITE, TLCBASIC ja TLCPRO. TLCLITE ohjaa oppilaiden monitoimityöpisteitä: Laitepaneelien ylös/keskelle/alas-ohjaukset (Help5 ja Help10 -työpisteet) Työpisteiden lukitus (Help5 ja Help10 työpisteet) TLCBASIC sisältää TLCLITE ominaisuudet lisäten: Kytkentälupa Sähköt päältä -ohjaus Sähköt päällä -tieto Hätä-seis -painiketieto Kutsupainike Turvallisuustestaus TLCPRO sisältää yllä mainitut ominaisuudet lisäten: Tasa- ja vaihtojännitelähteiden asetukset, lukitukset ja vikadiagnostiikka Mittauslaitteiden tilojen seuranta Laitteiden ryhmäohjaukset PC:iden hallinta ja valvonta Näyttöjen siirrot ja ohjaukset Ohjelmisto TLCLITE TLCBASIC TLCPRO Kuvaus TEKLAB laboratorionhallinta, lite TEKLAB laboratorionhallinta, basic TEKLAB laboratorionhallinta, pro Opettajan hallintaohjelmisto Oppilaiden työpisteet Local Area Network (LAN) Copyright: TEKLAB 6

7 Laboratoriotuotteet TMLC TEKLAB Laboratorion mobiiliohjaus Edistyksellinen TEKLAB Mobile LabControl (TMLC) antaa opettajalle mahdollisuuden ohjata laboratoriota älypuhelimella. Opettaja voi esimerkiksi antaa etänä työpisteiden käyttöoikeudet pienille oppilasryhmille ja valvoa työtä webkameran kautta. Mobiiliohjauksella opettaja voi: Avata työpisteiden lukitukset ja antaa kytkentäluvan sähkölle Sulkea laboratorion katkaisemalla sähköt ja ajamalla/lukitsemalla työpisteet ala-asentoon Vastaanottaa viestin, kun oppilas on painanut KUTSUpainiketta tai hätäkatkaisijaa työpisteessä Valvoa oppilaiden työtä laboratorioon asennetun webkameran kautta Valvoa ja hallita oppilaiden tietokoneita TMLC sisältää: TMLC-ohjelmisto suositeltuun älypuhelimeen Älypuhelin (suositeltu malli, lisäpuhelimia voidaan tilata erikseen) Web-kamera laboratorioon WLAN access point Malli TMLC Kuvaus TEKLAB laboratorion mobiiliohjaus Opettajan tai koulun henkilökunnan puhelin LABORATORIO 2, 3. LABORATORIO T WLAN access point Opettajan työpiste S S S S S S S S S Paikallisverkko (LAN) Oppilaan työpiste Oppilaan työpiste Oppilaan työpiste Oppilaan työpiste Oppilaan työpiste Oppilaan työpiste Oppilaan työpiste Oppilaan työpiste Oppilaan työpiste Copyright: TEKLAB 7

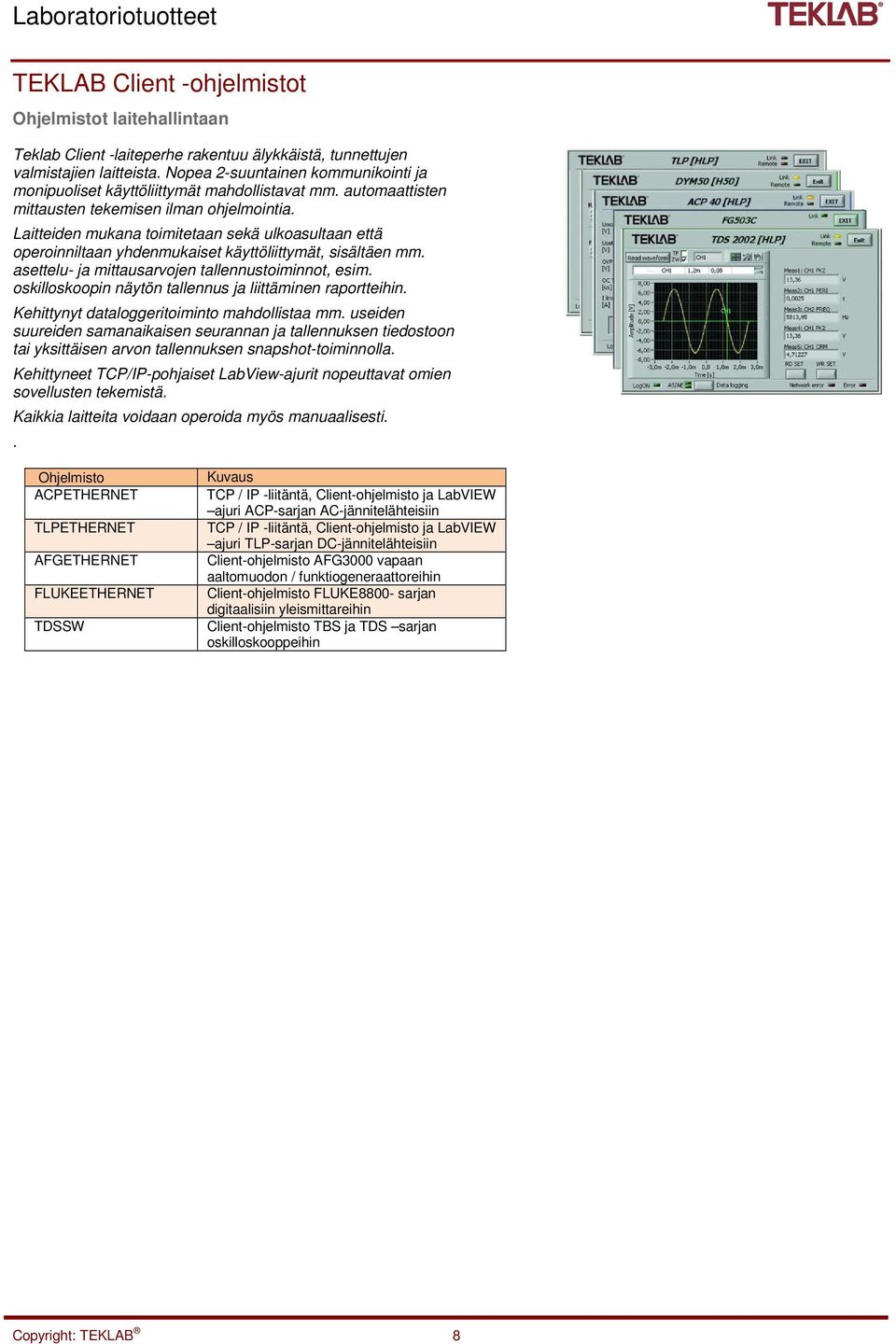

8 Laboratoriotuotteet TEKLAB Client -ohjelmistot Ohjelmistot laitehallintaan Teklab Client -laiteperhe rakentuu älykkäistä, tunnettujen valmistajien laitteista. Nopea 2-suuntainen kommunikointi ja monipuoliset käyttöliittymät mahdollistavat mm. automaattisten mittausten tekemisen ilman ohjelmointia. Laitteiden mukana toimitetaan sekä ulkoasultaan että operoinniltaan yhdenmukaiset käyttöliittymät, sisältäen mm. asettelu- ja mittausarvojen tallennustoiminnot, esim. oskilloskoopin näytön tallennus ja liittäminen raportteihin. Kehittynyt dataloggeritoiminto mahdollistaa mm. useiden suureiden samanaikaisen seurannan ja tallennuksen tiedostoon tai yksittäisen arvon tallennuksen snapshot-toiminnolla. Kehittyneet TCP/IP-pohjaiset LabView-ajurit nopeuttavat omien sovellusten tekemistä. Kaikkia laitteita voidaan operoida myös manuaalisesti.. Ohjelmisto ACPETHERNET TLPETHERNET AFGETHERNET FLUKEETHERNET TDSSW Kuvaus TCP / IP -liitäntä, Client-ohjelmisto ja LabVIEW ajuri ACP-sarjan AC-jännitelähteisiin TCP / IP -liitäntä, Client-ohjelmisto ja LabVIEW ajuri TLP-sarjan DC-jännitelähteisiin Client-ohjelmisto AFG3000 vapaan aaltomuodon / funktiogeneraattoreihin Client-ohjelmisto FLUKE8800- sarjan digitaalisiin yleismittareihin Client-ohjelmisto TBS ja TDS sarjan oskilloskooppeihin Copyright: TEKLAB 8

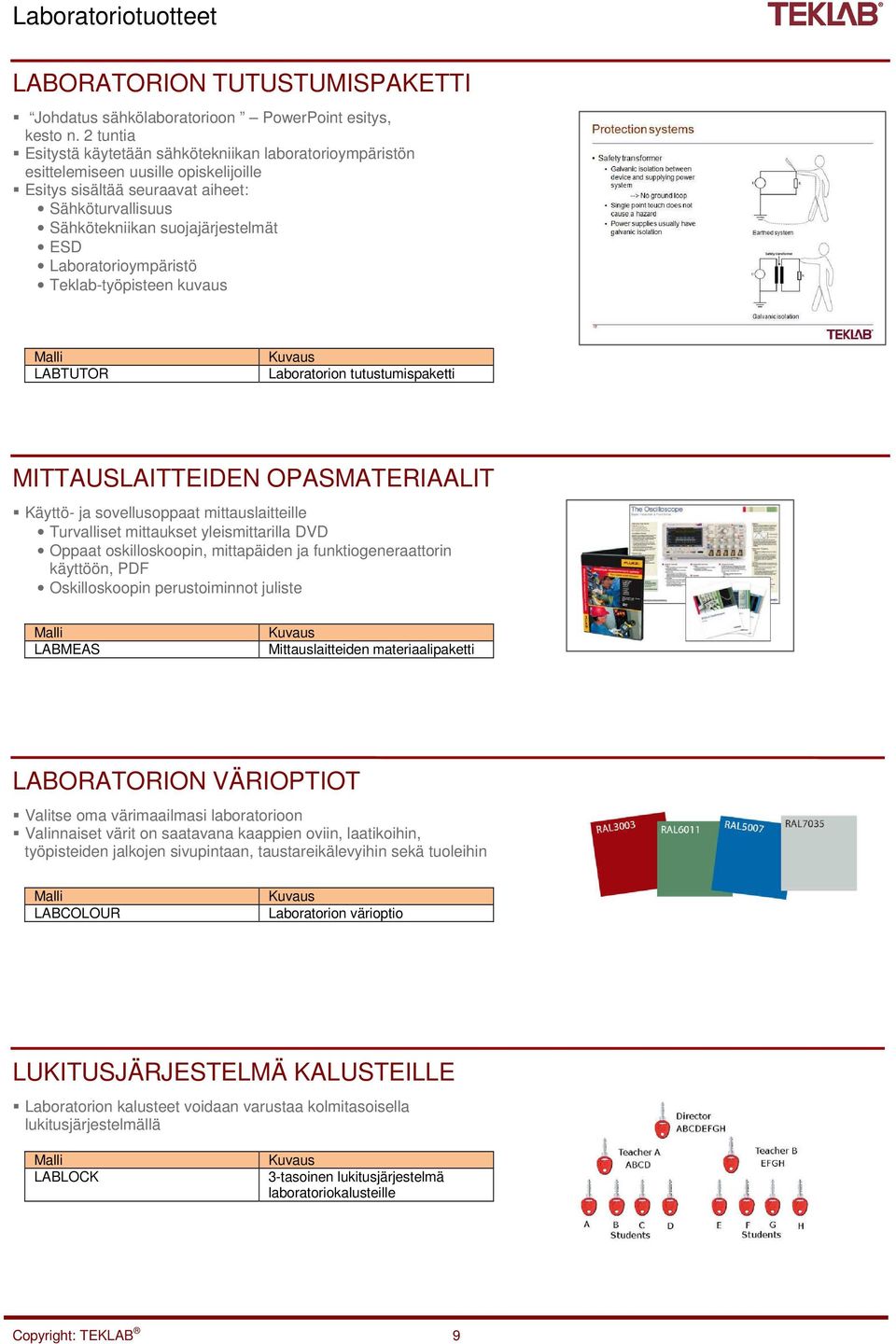

9 Laboratoriotuotteet LABORATORION TUTUSTUMISPAKETTI Johdatus sähkölaboratorioon PowerPoint esitys, kesto n. 2 tuntia Esitystä käytetään sähkötekniikan laboratorioympäristön esittelemiseen uusille opiskelijoille Esitys sisältää seuraavat aiheet: Sähköturvallisuus Sähkötekniikan suojajärjestelmät ESD Laboratorioympäristö Teklab-työpisteen kuvaus Malli LABTUTOR Kuvaus Laboratorion tutustumispaketti MITTAUSLAITTEIDEN OPASMATERIAALIT Käyttö- ja sovellusoppaat mittauslaitteille Turvalliset mittaukset yleismittarilla DVD Oppaat oskilloskoopin, mittapäiden ja funktiogeneraattorin käyttöön, PDF Oskilloskoopin perustoiminnot juliste Malli LABMEAS Kuvaus Mittauslaitteiden materiaalipaketti LABORATORION VÄRIOPTIOT Valitse oma värimaailmasi laboratorioon Valinnaiset värit on saatavana kaappien oviin, laatikoihin, työpisteiden jalkojen sivupintaan, taustareikälevyihin sekä tuoleihin Malli LABCOLOUR Kuvaus Laboratorion värioptio LUKITUSJÄRJESTELMÄ KALUSTEILLE Laboratorion kalusteet voidaan varustaa kolmitasoisella lukitusjärjestelmällä Malli LABLOCK Kuvaus 3-tasoinen lukitusjärjestelmä laboratoriokalusteille Copyright: TEKLAB 9

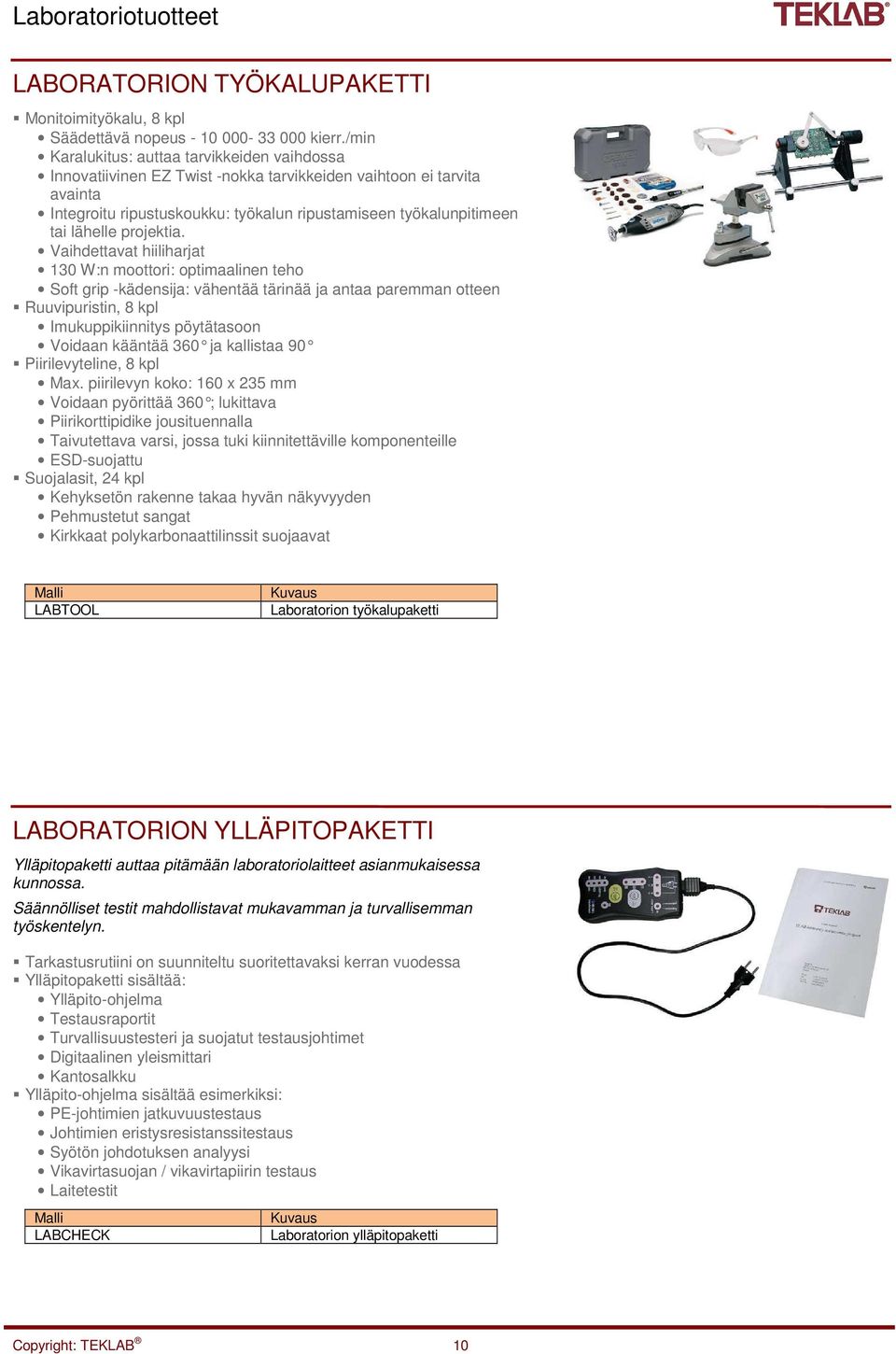

10 Laboratoriotuotteet LABORATORION TYÖKALUPAKETTI Monitoimityökalu, 8 kpl Säädettävä nopeus kierr./min Karalukitus: auttaa tarvikkeiden vaihdossa Innovatiivinen EZ Twist -nokka tarvikkeiden vaihtoon ei tarvita avainta Integroitu ripustuskoukku: työkalun ripustamiseen työkalunpitimeen tai lähelle projektia. Vaihdettavat hiiliharjat 130 W:n moottori: optimaalinen teho Soft grip -kädensija: vähentää tärinää ja antaa paremman otteen Ruuvipuristin, 8 kpl Imukuppikiinnitys pöytätasoon Voidaan kääntää 360 ja kallistaa 90 Piirilevyteline, 8 kpl Max. piirilevyn koko: 160 x 235 mm Voidaan pyörittää 360 ; lukittava Piirikorttipidike jousituennalla Taivutettava varsi, jossa tuki kiinnitettäville komponenteille ESD-suojattu Suojalasit, 24 kpl Kehyksetön rakenne takaa hyvän näkyvyyden Pehmustetut sangat Kirkkaat polykarbonaattilinssit suojaavat Malli LABTOOL Kuvaus Laboratorion työkalupaketti LABORATORION YLLÄPITOPAKETTI Ylläpitopaketti auttaa pitämään laboratoriolaitteet asianmukaisessa kunnossa. Säännölliset testit mahdollistavat mukavamman ja turvallisemman työskentelyn. Tarkastusrutiini on suunniteltu suoritettavaksi kerran vuodessa Ylläpitopaketti sisältää: Ylläpito-ohjelma Testausraportit Turvallisuustesteri ja suojatut testausjohtimet Digitaalinen yleismittari Kantosalkku Ylläpito-ohjelma sisältää esimerkiksi: PE-johtimien jatkuvuustestaus Johtimien eristysresistanssitestaus Syötön johdotuksen analyysi Vikavirtasuojan / vikavirtapiirin testaus Laitetestit Malli LABCHECK Kuvaus Laboratorion ylläpitopaketti Copyright: TEKLAB 10

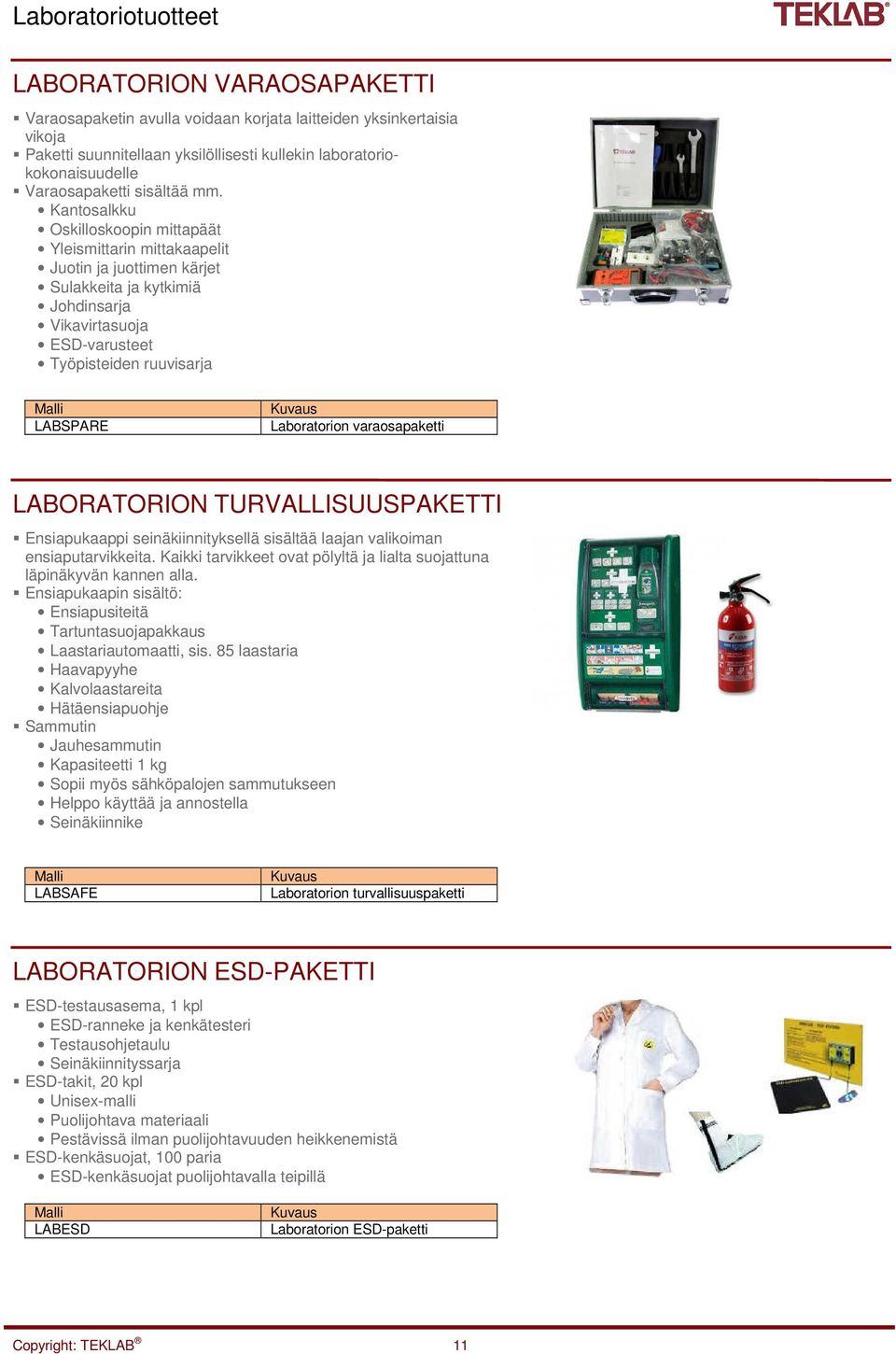

11 Laboratoriotuotteet LABORATORION VARAOSAPAKETTI Varaosapaketin avulla voidaan korjata laitteiden yksinkertaisia vikoja Paketti suunnitellaan yksilöllisesti kullekin laboratoriokokonaisuudelle Varaosapaketti sisältää mm. Kantosalkku Oskilloskoopin mittapäät Yleismittarin mittakaapelit Juotin ja juottimen kärjet Sulakkeita ja kytkimiä Johdinsarja Vikavirtasuoja ESD-varusteet Työpisteiden ruuvisarja Malli LABSPARE Kuvaus Laboratorion varaosapaketti LABORATORION TURVALLISUUSPAKETTI Ensiapukaappi seinäkiinnityksellä sisältää laajan valikoiman ensiaputarvikkeita. Kaikki tarvikkeet ovat pölyltä ja lialta suojattuna läpinäkyvän kannen alla. Ensiapukaapin sisältö: Ensiapusiteitä Tartuntasuojapakkaus Laastariautomaatti, sis. 85 laastaria Haavapyyhe Kalvolaastareita Hätäensiapuohje Sammutin Jauhesammutin Kapasiteetti 1 kg Sopii myös sähköpalojen sammutukseen Helppo käyttää ja annostella Seinäkiinnike Malli LABSAFE Kuvaus Laboratorion turvallisuuspaketti LABORATORION ESD-PAKETTI ESD-testausasema, 1 kpl ESD-ranneke ja kenkätesteri Testausohjetaulu Seinäkiinnityssarja ESD-takit, 20 kpl Unisex-malli Puolijohtava materiaali Pestävissä ilman puolijohtavuuden heikkenemistä ESD-kenkäsuojat, 100 paria ESD-kenkäsuojat puolijohtavalla teipillä Malli LABESD Kuvaus Laboratorion ESD-paketti Copyright: TEKLAB 11

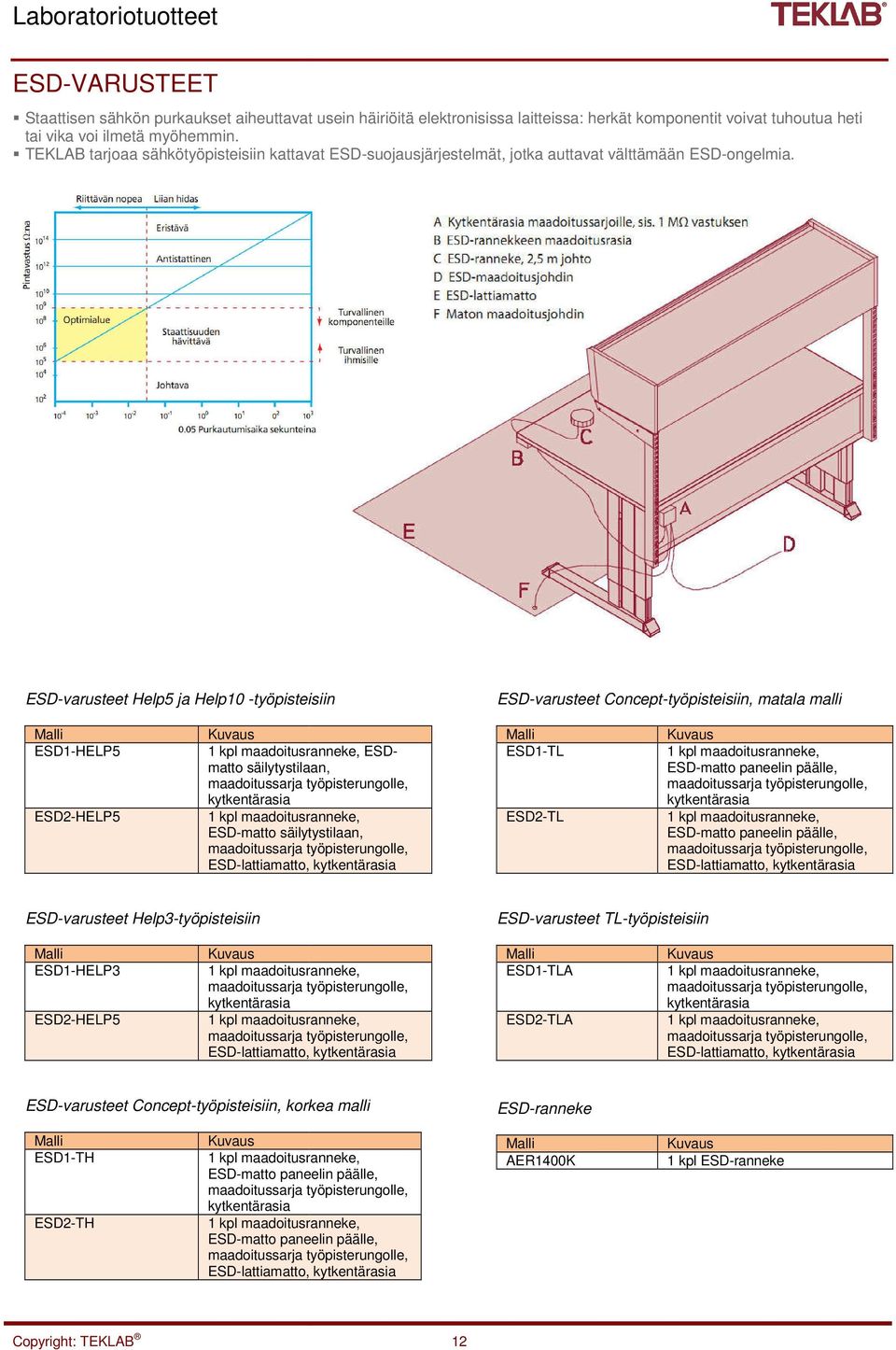

12 Laboratoriotuotteet ESD-VARUSTEET Staattisen sähkön purkaukset aiheuttavat usein häiriöitä elektronisissa laitteissa: herkät komponentit voivat tuhoutua heti tai vika voi ilmetä myöhemmin. TEKLAB tarjoaa sähkötyöpisteisiin kattavat ESD-suojausjärjestelmät, jotka auttavat välttämään ESD-ongelmia. ESD-varusteet Help5 ja Help10 -työpisteisiin ESD-varusteet Concept-työpisteisiin, työpisteisiin, matala malli Malli ESD1-HELP5 ESD2-HELP5 Kuvaus 1 kpl maadoitusranneke, ESDsäilytystilaan, maadoitussarja työpisterungolle, matto kytkentärasia 1 kpl maadoitusranneke, ESD-matto säilytystilaan, maadoitussarja työpisterungolle, ESD-lattiamatto, kytkentärasia Malli ESD1-TL ESD2-TL Kuvaus 1 kpl maadoitusranneke, ESD-matto paneelin päälle, maadoitussarja työpisterungolle, kytkentärasia 1 kpl maadoitusranneke, ESD-matto paneelin päälle, maadoitussarja työpisterungolle, ESD-lattiamatto, kytkentärasia ESD-varusteet Help3-työpisteisiin ESD-varusteet TL-työpisteisiin Malli ESD1-HELP3 ESD2-HELP5 Kuvaus 1 kpl maadoitusranneke, maadoitussarja työpisterungolle, kytkentärasia 1 kpl maadoitusranneke, maadoitussarja työpisterungolle, ESD-lattiamatto, kytkentärasia Malli ESD1-TLA ESD2-TLA Kuvaus 1 kpl maadoitusranneke, maadoitussarja työpisterungolle, kytkentärasia 1 kpl maadoitusranneke, maadoitussarja työpisterungolle, ESD-lattiamatto, kytkentärasia ESD-varusteet Concept-työpisteisiin, työpisteisiin, korkea malli ESD-ranneke Malli ESD1-TH ESD2-TH Kuvaus 1 kpl maadoitusranneke, ESD-matto paneelin päälle, maadoitussarja työpisterungolle, kytkentärasia 1 kpl maadoitusranneke, ESD-matto paneelin päälle, maadoitussarja työpisterungolle, ESD-lattiamatto, kytkentärasia Malli AER1400K Kuvaus 1 kpl ESD-ranneke Copyright: TEKLAB 12

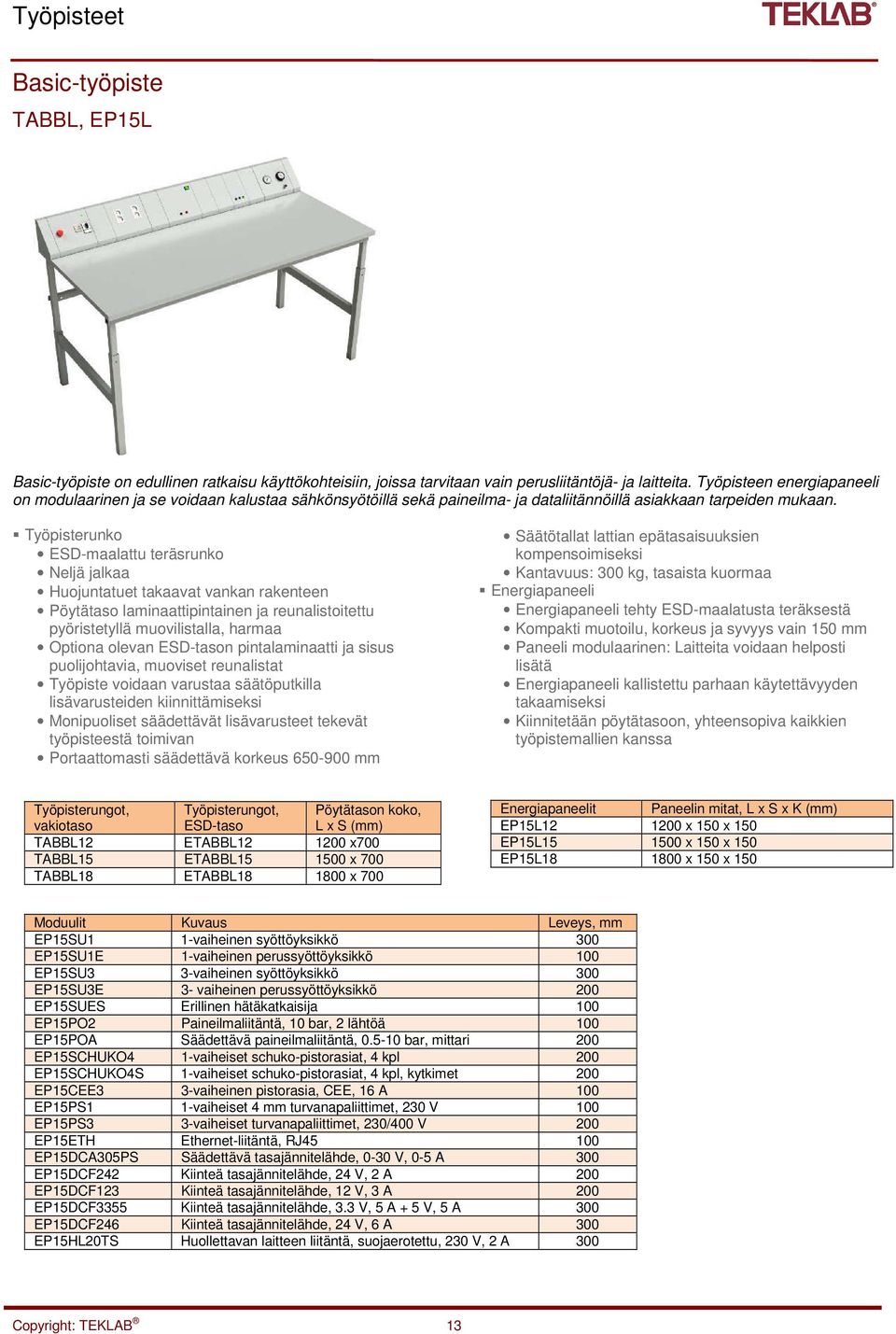

13 Työpisteet Basic-työpiste TABBL, EP15L Basic-työpiste on edullinen ratkaisu käyttökohteisiin, joissa tarvitaan vain perusliitäntöjä- ja laitteita. Työpisteen energiapaneeli on modulaarinen ja se voidaan kalustaa sähkönsyötöillä sekä paineilma- ja dataliitännöillä asiakkaan tarpeiden mukaan. Työpisterunko ESD-maalattu teräsrunko Neljä jalkaa Huojuntatuet takaavat vankan rakenteen Pöytätaso laminaattipintainen ja reunalistoitettu pyöristetyllä muovilistalla, harmaa Optiona olevan ESD-tason pintalaminaatti ja sisus puolijohtavia, muoviset reunalistat Työpiste voidaan varustaa säätöputkilla lisävarusteiden kiinnittämiseksi Monipuoliset säädettävät lisävarusteet tekevät työpisteestä toimivan Portaattomasti säädettävä korkeus mm Säätötallat lattian epätasaisuuksien kompensoimiseksi Kantavuus: 300 kg, tasaista kuormaa Energiapaneeli Energiapaneeli tehty ESD-maalatusta teräksestä Kompakti muotoilu, korkeus ja syvyys vain 150 mm Paneeli modulaarinen: Laitteita voidaan helposti lisätä Energiapaneeli kallistettu parhaan käytettävyyden takaamiseksi Kiinnitetään pöytätasoon, yhteensopiva kaikkien työpistemallien kanssa Työpisterungot, vakiotaso Työpisterungot, ESD-taso Pöytätason koko, L x S (mm) TABBL12 ETABBL x700 TABBL15 ETABBL x 700 TABBL18 ETABBL x 700 Energiapaneelit Paneelin mitat, L x S x K (mm) EP15L x 150 x 150 EP15L x 150 x 150 EP15L x 150 x 150 Moduulit Kuvaus Leveys, mm EP15SU1 1-vaiheinen syöttöyksikkö 300 EP15SU1E 1-vaiheinen perussyöttöyksikkö 100 EP15SU3 3-vaiheinen syöttöyksikkö 300 EP15SU3E 3- vaiheinen perussyöttöyksikkö 200 EP15SUES Erillinen hätäkatkaisija 100 EP15PO2 Paineilmaliitäntä, 10 bar, 2 lähtöä 100 EP15POA Säädettävä paineilmaliitäntä, bar, mittari 200 EP15SCHUKO4 1-vaiheiset schuko-pistorasiat, 4 kpl 200 EP15SCHUKO4S 1-vaiheiset schuko-pistorasiat, 4 kpl, kytkimet 200 EP15CEE3 3-vaiheinen pistorasia, CEE, 16 A 100 EP15PS1 1-vaiheiset 4 mm turvanapaliittimet, 230 V 100 EP15PS3 3-vaiheiset turvanapaliittimet, 230/400 V 200 EP15ETH Ethernet-liitäntä, RJ EP15DCA305PS Säädettävä tasajännitelähde, 0-30 V, 0-5 A 300 EP15DCF242 Kiinteä tasajännitelähde, 24 V, 2 A 200 EP15DCF123 Kiinteä tasajännitelähde, 12 V, 3 A 200 EP15DCF3355 Kiinteä tasajännitelähde, 3.3 V, 5 A + 5 V, 5 A 300 EP15DCF246 Kiinteä tasajännitelähde, 24 V, 6 A 300 EP15HL20TS Huollettavan laitteen liitäntä, suojaerotettu, 230 V, 2 A 300 Copyright: TEKLAB 13

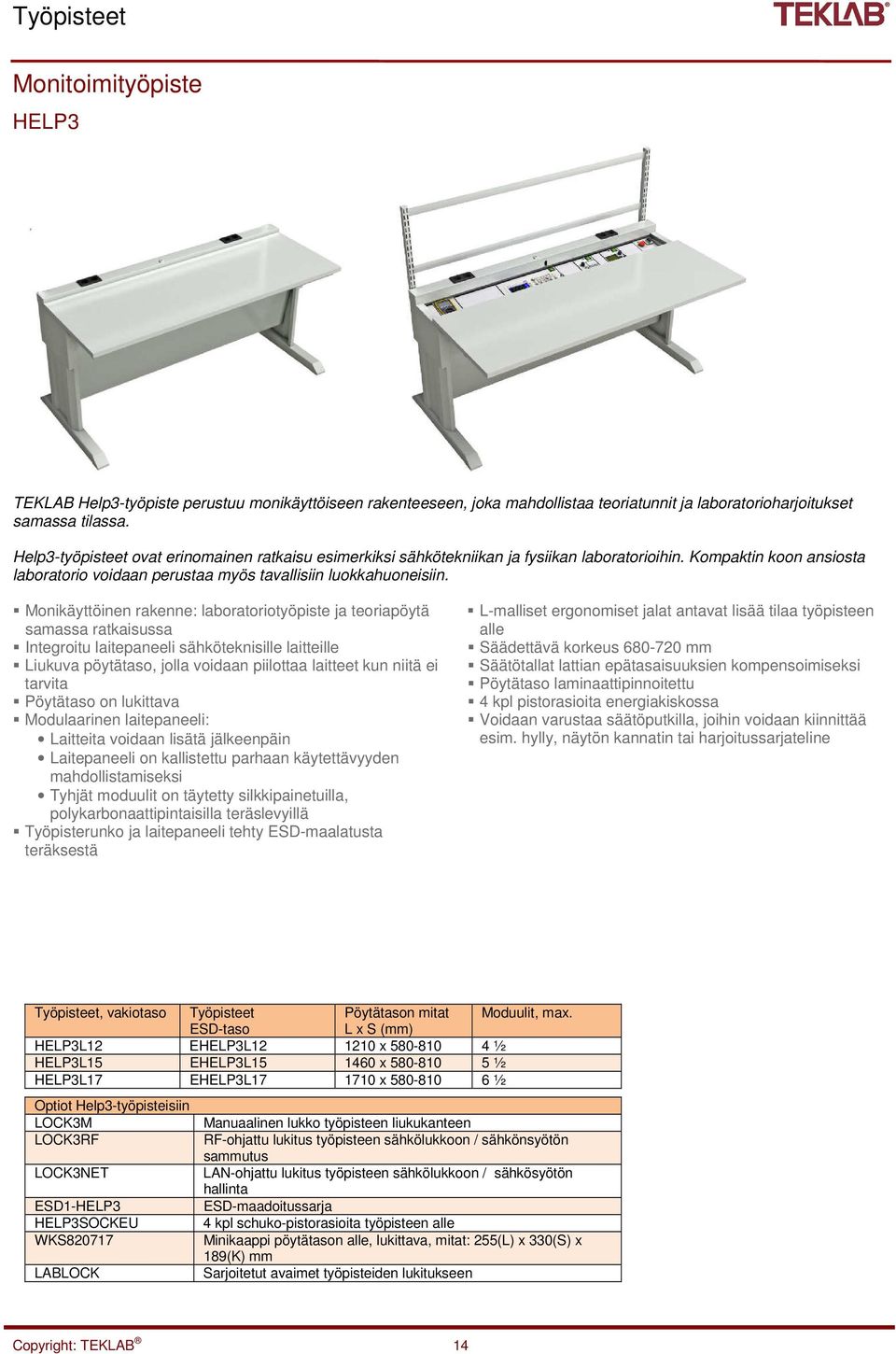

14 Työpisteet Monitoimityöpiste HELP3 TEKLAB Help3-työpiste perustuu monikäyttöiseen rakenteeseen, joka mahdollistaa teoriatunnit ja laboratorioharjoitukset samassa tilassa. Help3-työpisteet ovat erinomainen ratkaisu esimerkiksi sähkötekniikan ja fysiikan laboratorioihin. Kompaktin koon ansiosta laboratorio voidaan perustaa myös tavallisiin luokkahuoneisiin. Monikäyttöinen rakenne: laboratoriotyöpiste ja teoriapöytä samassa ratkaisussa Integroitu laitepaneeli sähköteknisille laitteille Liukuva pöytätaso, jolla voidaan piilottaa laitteet kun niitä ei tarvita Pöytätaso on lukittava Modulaarinen laitepaneeli: Laitteita voidaan lisätä jälkeenpäin Laitepaneeli on kallistettu parhaan käytettävyyden mahdollistamiseksi Tyhjät moduulit on täytetty silkkipainetuilla, polykarbonaattipintaisilla teräslevyillä Työpisterunko ja laitepaneeli tehty ESD-maalatusta teräksestä L-malliset ergonomiset jalat antavat lisää tilaa työpisteen alle Säädettävä korkeus mm Säätötallat lattian epätasaisuuksien kompensoimiseksi Pöytätaso laminaattipinnoitettu 4 kpl pistorasioita energiakiskossa Voidaan varustaa säätöputkilla, joihin voidaan kiinnittää esim. hylly, näytön kannatin tai harjoitussarjateline Työpisteet, vakiotaso Työpisteet Pöytätason mitat Moduulit, max. ESD-taso L x S (mm) HELP3L12 EHELP3L x ½ HELP3L15 EHELP3L x ½ HELP3L17 EHELP3L x ½ Optiot Help3-työpisteisiin LOCK3M LOCK3RF LOCK3NET ESD1-HELP3 HELP3SOCKEU WKS LABLOCK Manuaalinen lukko työpisteen liukukanteen RF-ohjattu lukitus työpisteen sähkölukkoon / sähkönsyötön sammutus LAN-ohjattu lukitus työpisteen sähkölukkoon / sähkösyötön hallinta ESD-maadoitussarja 4 kpl schuko-pistorasioita työpisteen alle Minikaappi pöytätason alle, lukittava, mitat: 255(L) x 330(S) x 189(K) mm Sarjoitetut avaimet työpisteiden lukitukseen Copyright: TEKLAB 14

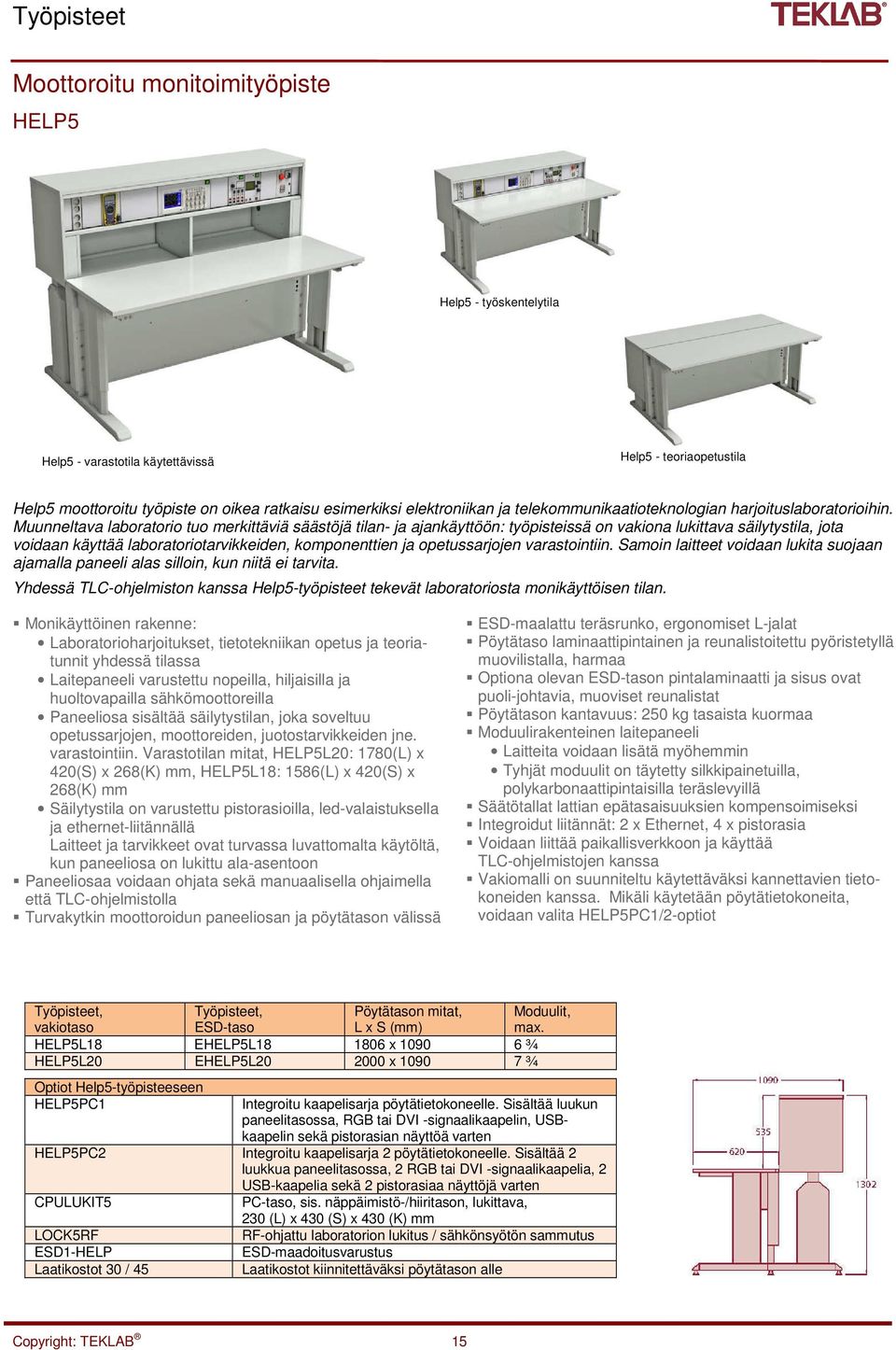

15 Työpisteet Moottoroitu monitoimityöpiste HELP5 Help5 - työskentelytila Help5 - varastotila käytettävissä Help5 - teoriaopetustila Help5 moottoroitu työpiste on oikea ratkaisu esimerkiksi elektroniikan ja telekommunikaatioteknologian harjoituslaboratorioihin. Muunneltava laboratorio tuo merkittäviä säästöjä tilan- ja ajankäyttöön: työpisteissä on vakiona lukittava säilytystila, jota voidaan käyttää laboratoriotarvikkeiden, komponenttien ja opetussarjojen varastointiin. Samoin laitteet voidaan lukita suojaan ajamalla paneeli alas silloin, kun niitä ei tarvita. Yhdessä TLC-ohjelmiston kanssa Help5-työpisteet tekevät laboratoriosta monikäyttöisen tilan. Monikäyttöinen rakenne: Laboratorioharjoitukset, tietotekniikan opetus ja teoriatunnit yhdessä tilassa Laitepaneeli varustettu nopeilla, hiljaisilla ja huoltovapailla sähkömoottoreilla Paneeliosa sisältää säilytystilan, joka soveltuu opetussarjojen, moottoreiden, juotostarvikkeiden jne. varastointiin. Varastotilan mitat, HELP5L20: 1780(L) x 420(S) x 268(K) mm, HELP5L18: 1586(L) x 420(S) x 268(K) mm Säilytystila on varustettu pistorasioilla, led-valaistuksella ja ethernet-liitännällä Laitteet ja tarvikkeet ovat turvassa luvattomalta käytöltä, kun paneeliosa on lukittu ala-asentoon Paneeliosaa voidaan ohjata sekä manuaalisella ohjaimella että TLC-ohjelmistolla Turvakytkin moottoroidun paneeliosan ja pöytätason välissä ESD-maalattu teräsrunko, ergonomiset L-jalat Pöytätaso laminaattipintainen ja reunalistoitettu pyöristetyllä muovilistalla, harmaa Optiona olevan ESD-tason pintalaminaatti ja sisus ovat puoli-johtavia, muoviset reunalistat Pöytätason kantavuus: 250 kg tasaista kuormaa Moduulirakenteinen laitepaneeli Laitteita voidaan lisätä myöhemmin Tyhjät moduulit on täytetty silkkipainetuilla, polykarbonaattipintaisilla teräslevyillä Säätötallat lattian epätasaisuuksien kompensoimiseksi Integroidut liitännät: 2 x Ethernet, 4 x pistorasia Voidaan liittää paikallisverkkoon ja käyttää TLC-ohjelmistojen kanssa Vakiomalli on suunniteltu käytettäväksi kannettavien tietokoneiden kanssa. Mikäli käytetään pöytätietokoneita, voidaan valita HELP5PC1/2-optiot Työpisteet, vakiotaso Työpisteet, ESD-taso Pöytätason mitat, L x S (mm) Moduulit, max. HELP5L18 EHELP5L x ¾ HELP5L20 EHELP5L x ¾ Optiot Help5-työpisteeseen HELP5PC1 Integroitu kaapelisarja pöytätietokoneelle. Sisältää luukun paneelitasossa, RGB tai DVI -signaalikaapelin, USBkaapelin sekä pistorasian näyttöä varten HELP5PC2 Integroitu kaapelisarja 2 pöytätietokoneelle. Sisältää 2 luukkua paneelitasossa, 2 RGB tai DVI -signaalikaapelia, 2 USB-kaapelia sekä 2 pistorasiaa näyttöjä varten CPULUKIT5 LOCK5RF ESD1-HELP Laatikostot 30 / 45 PC-taso, sis. näppäimistö-/hiiritason, lukittava, 230 (L) x 430 (S) x 430 (K) mm RF-ohjattu laboratorion lukitus / sähkönsyötön sammutus ESD-maadoitusvarustus Laatikostot kiinnitettäväksi pöytätason alle Copyright: TEKLAB 15

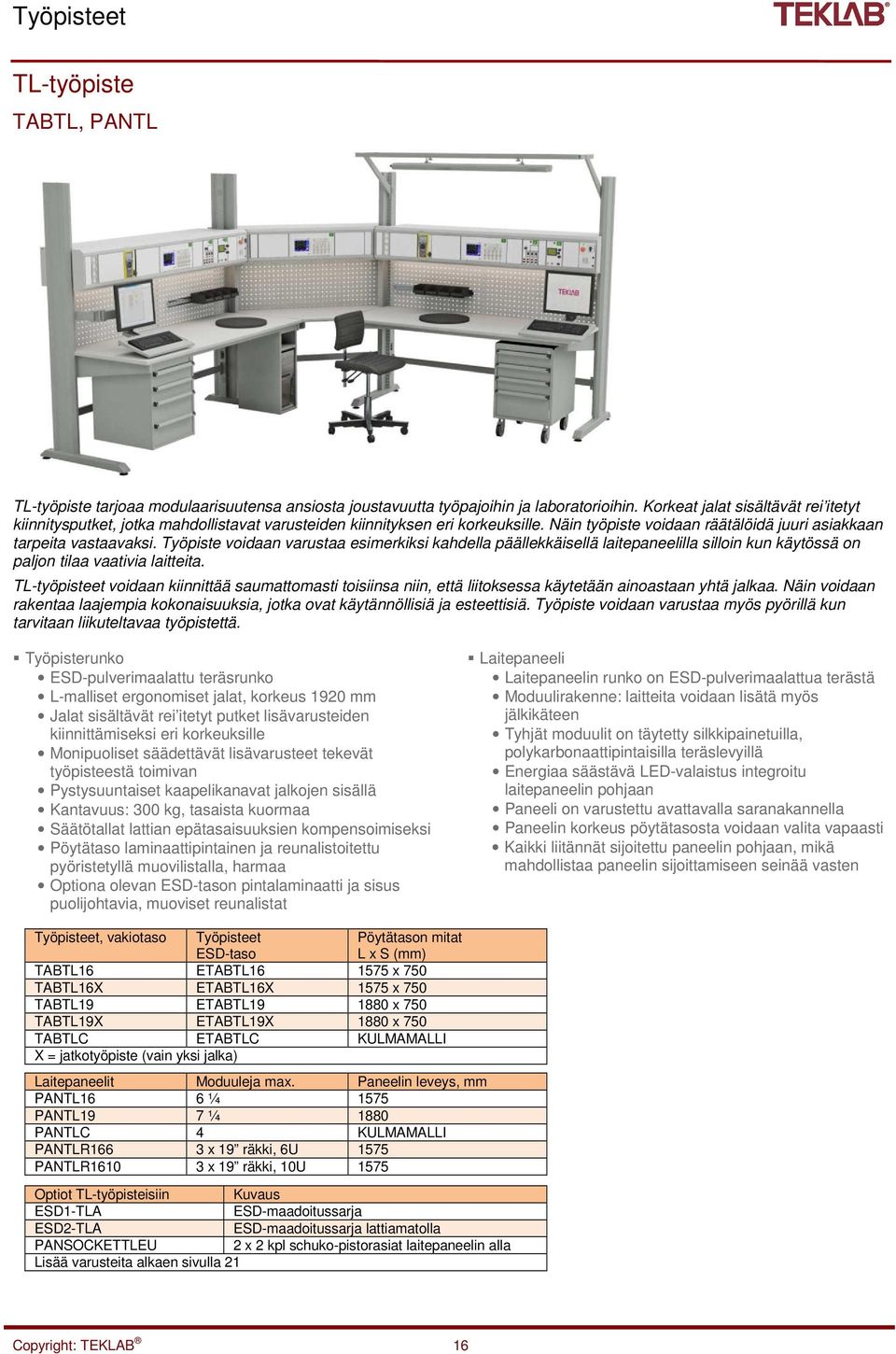

16 Työpisteet TL-työpiste TABTL, PANTL TL-työpiste tarjoaa modulaarisuutensa ansiosta joustavuutta työpajoihin ja laboratorioihin. Korkeat jalat sisältävät rei itetyt kiinnitysputket, jotka mahdollistavat varusteiden kiinnityksen eri korkeuksille. Näin työpiste voidaan räätälöidä juuri asiakkaan tarpeita vastaavaksi. Työpiste voidaan varustaa esimerkiksi kahdella päällekkäisellä laitepaneelilla silloin kun käytössä on paljon tilaa vaativia laitteita. TL-työpisteet voidaan kiinnittää saumattomasti toisiinsa niin, että liitoksessa käytetään ainoastaan yhtä jalkaa. Näin voidaan rakentaa laajempia kokonaisuuksia, jotka ovat käytännöllisiä ja esteettisiä. Työpiste voidaan varustaa myös pyörillä kun tarvitaan liikuteltavaa työpistettä. Työpisterunko ESD-pulverimaalattu teräsrunko L-malliset ergonomiset jalat, korkeus 1920 mm Jalat sisältävät rei itetyt putket lisävarusteiden kiinnittämiseksi eri korkeuksille Monipuoliset säädettävät lisävarusteet tekevät työpisteestä toimivan Pystysuuntaiset kaapelikanavat jalkojen sisällä Kantavuus: 300 kg, tasaista kuormaa Säätötallat lattian epätasaisuuksien kompensoimiseksi Pöytätaso laminaattipintainen ja reunalistoitettu pyöristetyllä muovilistalla, harmaa Optiona olevan ESD-tason pintalaminaatti ja sisus puolijohtavia, muoviset reunalistat Laitepaneeli Laitepaneelin runko on ESD-pulverimaalattua terästä Moduulirakenne: laitteita voidaan lisätä myös jälkikäteen Tyhjät moduulit on täytetty silkkipainetuilla, polykarbonaattipintaisilla teräslevyillä Energiaa säästävä LED-valaistus integroitu laitepaneelin pohjaan Paneeli on varustettu avattavalla saranakannella Paneelin korkeus pöytätasosta voidaan valita vapaasti Kaikki liitännät sijoitettu paneelin pohjaan, mikä mahdollistaa paneelin sijoittamiseen seinää vasten Työpisteet, vakiotaso Työpisteet ESD-taso Pöytätason mitat L x S (mm) TABTL16 ETABTL x 750 TABTL16X ETABTL16X 1575 x 750 TABTL19 ETABTL x 750 TABTL19X ETABTL19X 1880 x 750 TABTLC ETABTLC KULMAMALLI X = jatkotyöpiste (vain yksi jalka) Laitepaneelit Moduuleja max. Paneelin leveys, mm PANTL16 6 ¼ 1575 PANTL19 7 ¼ 1880 PANTLC 4 KULMAMALLI PANTLR166 3 x 19 räkki, 6U 1575 PANTLR x 19 räkki, 10U 1575 Optiot TL-työpisteisiin Kuvaus ESD1-TLA ESD-maadoitussarja ESD2-TLA ESD-maadoitussarja lattiamatolla PANSOCKETTLEU 2 x 2 kpl schuko-pistorasiat laitepaneelin alla Lisää varusteita alkaen sivulla 21 Copyright: TEKLAB 16

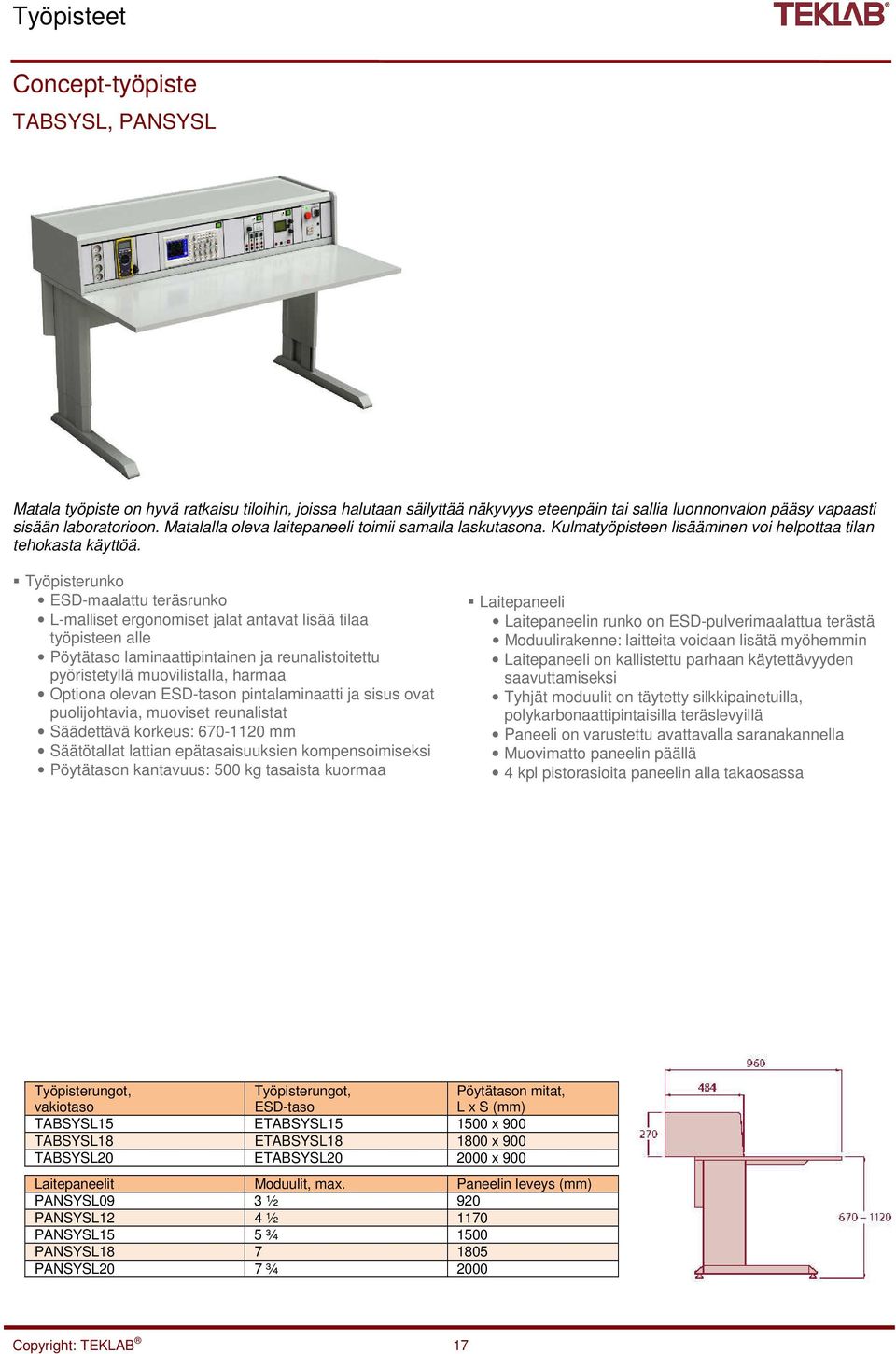

17 Työpisteet Concept-työpiste TABSYSL, PANSYSL Matala työpiste on hyvä ratkaisu tiloihin, joissa halutaan säilyttää näkyvyys eteenpäin tai sallia luonnonvalon pääsy vapaasti sisään laboratorioon. Matalalla oleva laitepaneeli toimii samalla laskutasona. Kulmatyöpisteen lisääminen voi helpottaa tilan tehokasta käyttöä. Työpisterunko ESD-maalattu teräsrunko L-malliset ergonomiset jalat antavat lisää tilaa työpisteen alle Pöytätaso laminaattipintainen ja reunalistoitettu pyöristetyllä muovilistalla, harmaa Optiona olevan ESD-tason pintalaminaatti ja sisus ovat puolijohtavia, muoviset reunalistat Säädettävä korkeus: mm Säätötallat lattian epätasaisuuksien kompensoimiseksi Pöytätason kantavuus: 500 kg tasaista kuormaa Laitepaneeli Laitepaneelin runko on ESD-pulverimaalattua terästä Moduulirakenne: laitteita voidaan lisätä myöhemmin Laitepaneeli on kallistettu parhaan käytettävyyden saavuttamiseksi Tyhjät moduulit on täytetty silkkipainetuilla, polykarbonaattipintaisilla teräslevyillä Paneeli on varustettu avattavalla saranakannella Muovimatto paneelin päällä 4 kpl pistorasioita paneelin alla takaosassa Työpisterungot, vakiotaso Työpisterungot, ESD-taso Pöytätason mitat, L x S (mm) TABSYSL15 ETABSYSL x 900 TABSYSL18 ETABSYSL x 900 TABSYSL20 ETABSYSL x 900 Laitepaneelit Moduulit, max. Paneelin leveys (mm) PANSYSL09 3 ½ 920 PANSYSL12 4 ½ 1170 PANSYSL15 5 ¾ 1500 PANSYSL PANSYSL20 7 ¾ 2000 Copyright: TEKLAB 17

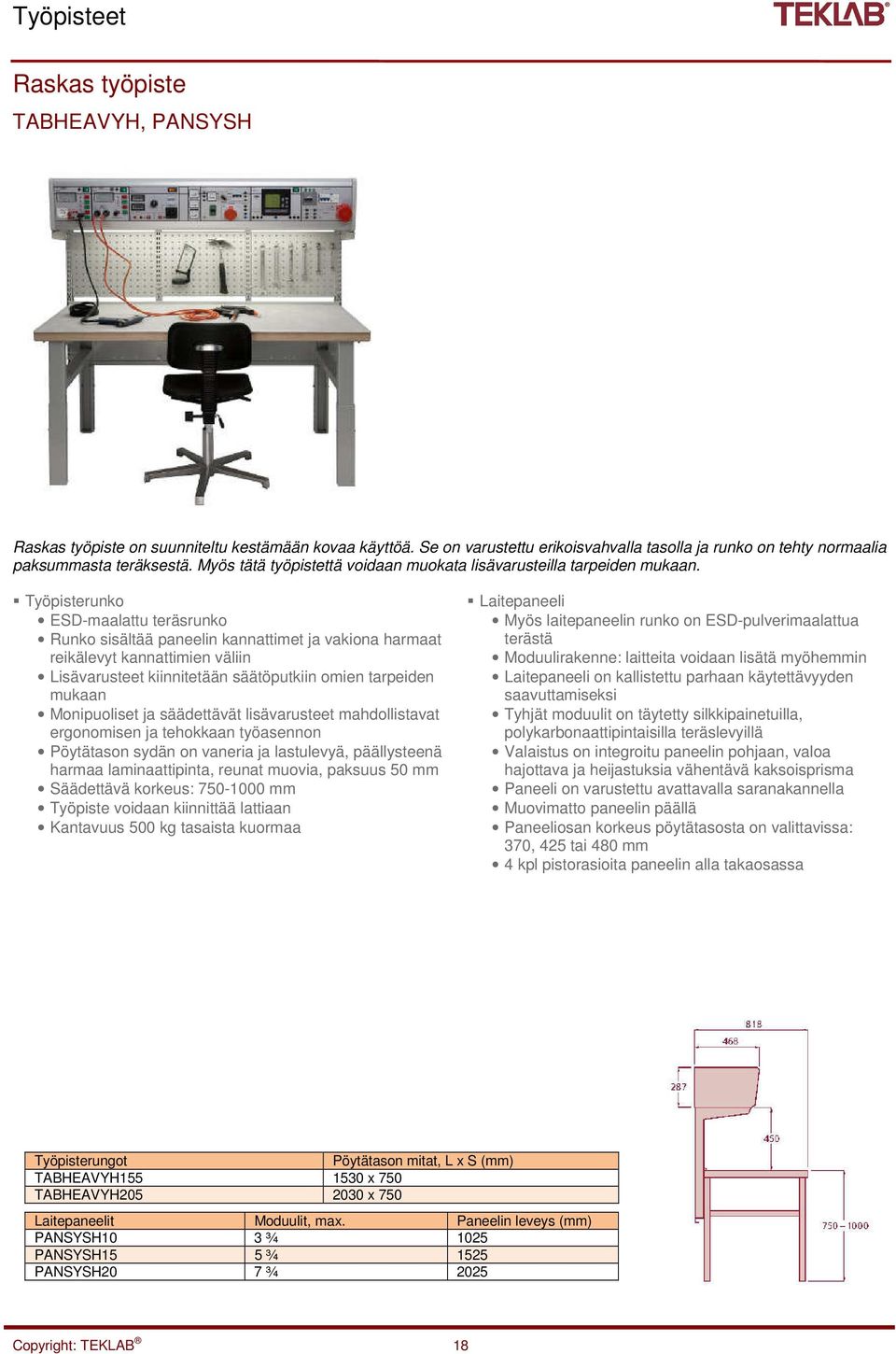

18 Työpisteet Raskas työpiste TABHEAVYH, PANSYSH Raskas työpiste on suunniteltu kestämään kovaa käyttöä. Se on varustettu erikoisvahvalla tasolla ja runko on tehty normaalia paksummasta teräksestä. Myös tätä työpistettä voidaan muokata lisävarusteilla tarpeiden mukaan. Työpisterunko ESD-maalattu teräsrunko Runko sisältää paneelin kannattimet ja vakiona harmaat reikälevyt kannattimien väliin Lisävarusteet kiinnitetään säätöputkiin omien tarpeiden mukaan Monipuoliset ja säädettävät lisävarusteet mahdollistavat ergonomisen ja tehokkaan työasennon Pöytätason sydän on vaneria ja lastulevyä, päällysteenä harmaa laminaattipinta, reunat muovia, paksuus 50 mm Säädettävä korkeus: mm Työpiste voidaan kiinnittää lattiaan Kantavuus 500 kg tasaista kuormaa Laitepaneeli Myös laitepaneelin runko on ESD-pulverimaalattua terästä Moduulirakenne: laitteita voidaan lisätä myöhemmin Laitepaneeli on kallistettu parhaan käytettävyyden saavuttamiseksi Tyhjät moduulit on täytetty silkkipainetuilla, polykarbonaattipintaisilla teräslevyillä Valaistus on integroitu paneelin pohjaan, valoa hajottava ja heijastuksia vähentävä kaksoisprisma Paneeli on varustettu avattavalla saranakannella Muovimatto paneelin päällä Paneeliosan korkeus pöytätasosta on valittavissa: 370, 425 tai 480 mm 4 kpl pistorasioita paneelin alla takaosassa Työpisterungot Pöytätason mitat, L x S (mm) TABHEAVYH x 750 TABHEAVYH x 750 Laitepaneelit Moduulit, max. Paneelin leveys (mm) PANSYSH10 3 ¾ 1025 PANSYSH15 5 ¾ 1525 PANSYSH20 7 ¾ 2025 Copyright: TEKLAB 18

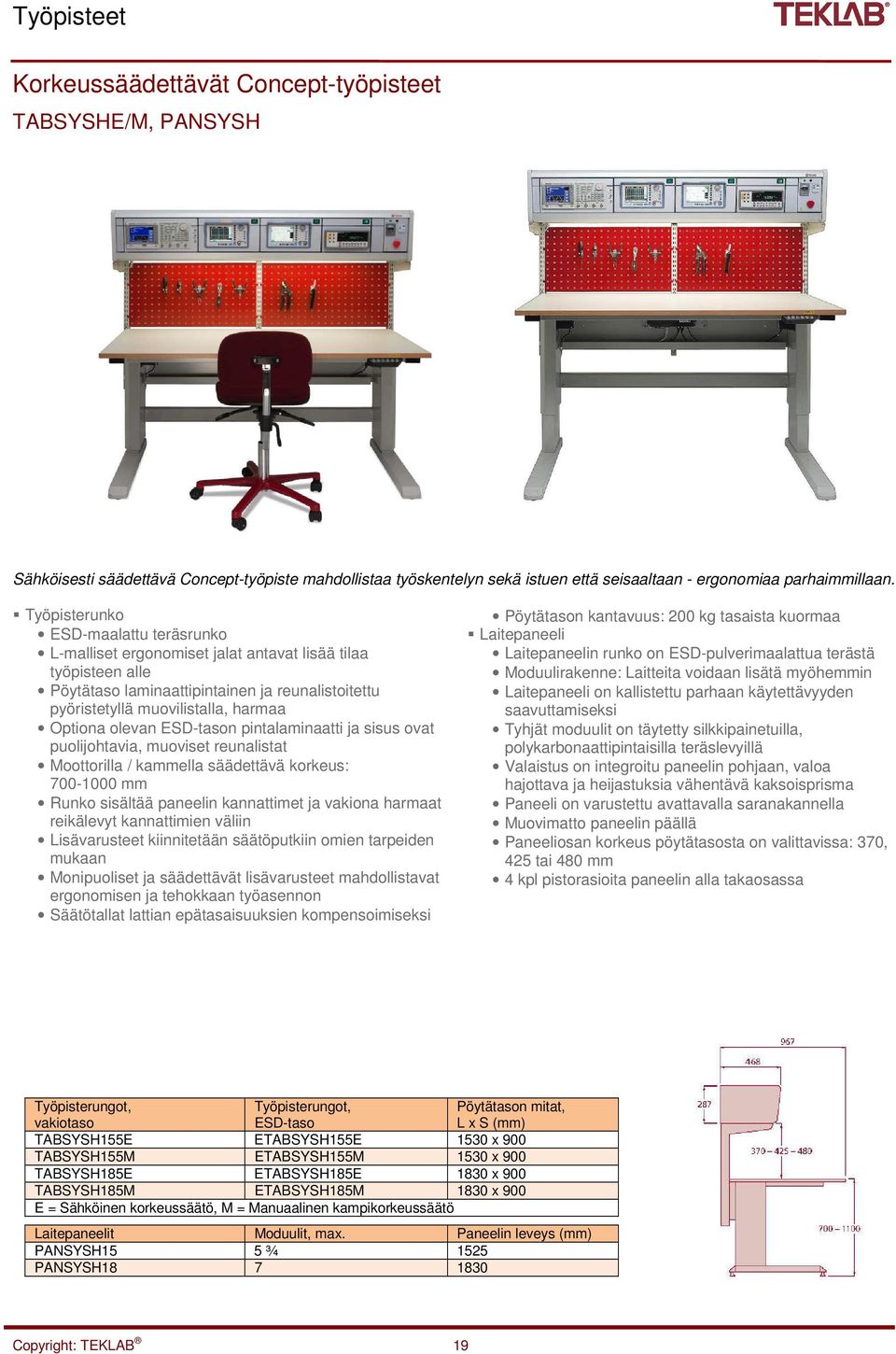

19 Työpisteet Korkeussäädettävät Concept-työpisteet TABSYSHE/M, PANSYSH Sähköisesti säädettävä Concept-työpiste mahdollistaa työskentelyn sekä istuen että seisaaltaan - ergonomiaa parhaimmillaan. Työpisterunko ESD-maalattu teräsrunko L-malliset ergonomiset jalat antavat lisää tilaa työpisteen alle Pöytätaso laminaattipintainen ja reunalistoitettu pyöristetyllä muovilistalla, harmaa Optiona olevan ESD-tason pintalaminaatti ja sisus ovat puolijohtavia, muoviset reunalistat Moottorilla / kammella säädettävä korkeus: mm Runko sisältää paneelin kannattimet ja vakiona harmaat reikälevyt kannattimien väliin Lisävarusteet kiinnitetään säätöputkiin omien tarpeiden mukaan Monipuoliset ja säädettävät lisävarusteet mahdollistavat ergonomisen ja tehokkaan työasennon Säätötallat lattian epätasaisuuksien kompensoimiseksi Pöytätason kantavuus: 200 kg tasaista kuormaa Laitepaneeli Laitepaneelin runko on ESD-pulverimaalattua terästä Moduulirakenne: Laitteita voidaan lisätä myöhemmin Laitepaneeli on kallistettu parhaan käytettävyyden saavuttamiseksi Tyhjät moduulit on täytetty silkkipainetuilla, polykarbonaattipintaisilla teräslevyillä Valaistus on integroitu paneelin pohjaan, valoa hajottava ja heijastuksia vähentävä kaksoisprisma Paneeli on varustettu avattavalla saranakannella Muovimatto paneelin päällä Paneeliosan korkeus pöytätasosta on valittavissa: 370, 425 tai 480 mm 4 kpl pistorasioita paneelin alla takaosassa Työpisterungot, vakiotaso Työpisterungot, ESD-taso Pöytätason mitat, L x S (mm) TABSYSH155E ETABSYSH155E 1530 x 900 TABSYSH155M ETABSYSH155M 1530 x 900 TABSYSH185E ETABSYSH185E 1830 x 900 TABSYSH185M ETABSYSH185M 1830 x 900 E = Sähköinen korkeussäätö, M = Manuaalinen kampikorkeussäätö Laitepaneelit Moduulit, max. Paneelin leveys (mm) PANSYSH15 5 ¾ 1525 PANSYSH Copyright: TEKLAB 19

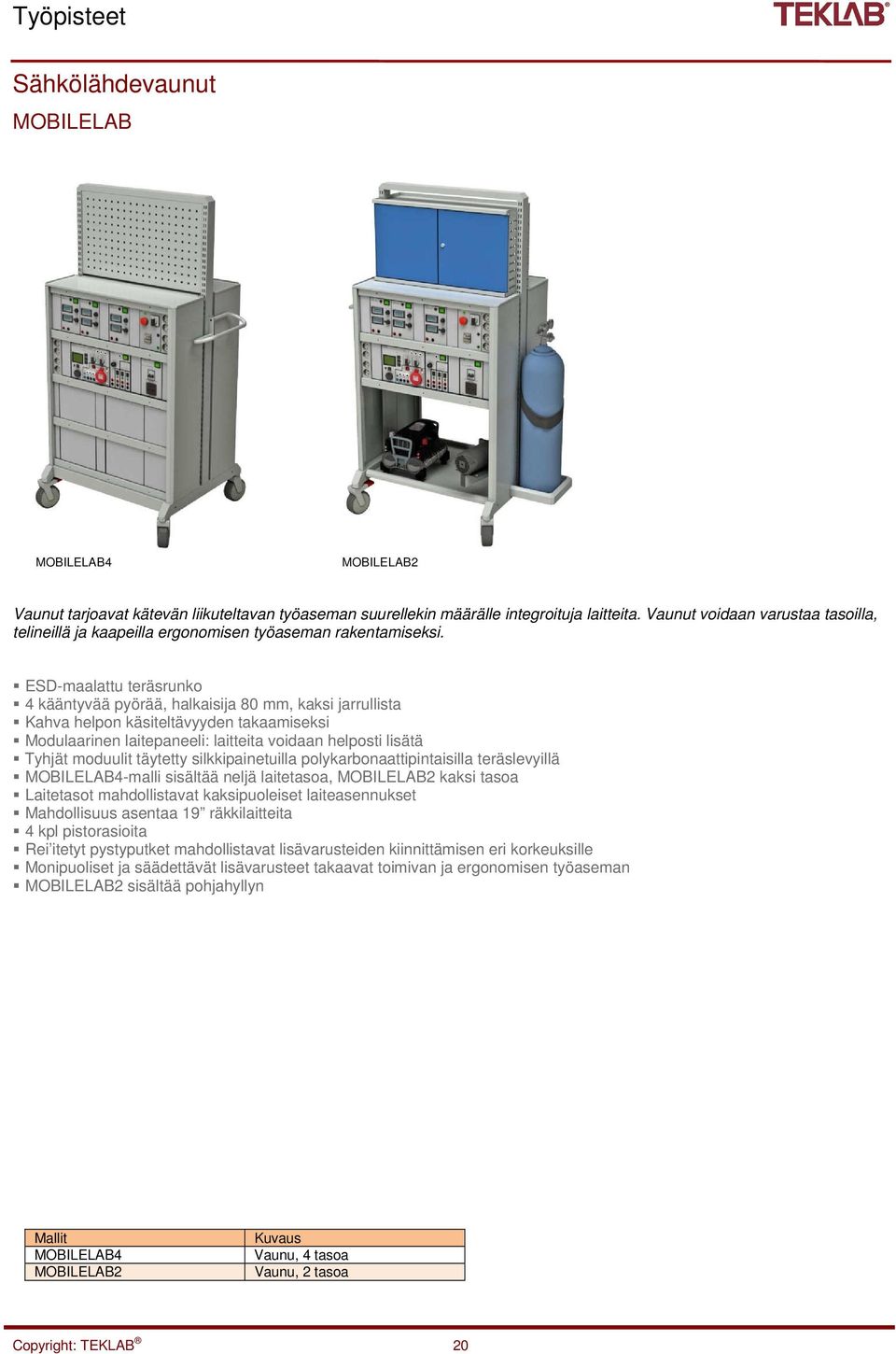

20 Työpisteet Sähkölähdevaunut MOBILELAB MOBILELAB4 MOBILELAB2 Vaunut tarjoavat kätevän liikuteltavan työaseman suurellekin määrälle integroituja laitteita. Vaunut voidaan varustaa tasoilla, telineillä ja kaapeilla ergonomisen työaseman rakentamiseksi. ESD-maalattu teräsrunko 4 kääntyvää pyörää, halkaisija 80 mm, kaksi jarrullista Kahva helpon käsiteltävyyden takaamiseksi Modulaarinen laitepaneeli: laitteita voidaan helposti lisätä Tyhjät moduulit täytetty silkkipainetuilla polykarbonaattipintaisilla teräslevyillä MOBILELAB4-malli sisältää neljä laitetasoa, MOBILELAB2 kaksi tasoa Laitetasot mahdollistavat kaksipuoleiset laiteasennukset Mahdollisuus asentaa 19 räkkilaitteita 4 kpl pistorasioita Rei itetyt pystyputket mahdollistavat lisävarusteiden kiinnittämisen eri korkeuksille Monipuoliset ja säädettävät lisävarusteet takaavat toimivan ja ergonomisen työaseman MOBILELAB2 sisältää pohjahyllyn Mallit MOBILELAB4 MOBILELAB2 Kuvaus Vaunu, 4 tasoa Vaunu, 2 tasoa Copyright: TEKLAB 20

21 Varusteet ja kalusteet VARUSTEET TEKLAB-työpisteet voidaan varustaa monipuolisin lisävarustein, jotta työpisteestä saadaan entistä toimivampi. Erilaiset aputasot / kannattimet antavat hyviä mahdollisuuksia irtotavaroiden sijoittamiseen ergonomisesti. Lisävarusteet kiinnitetään työpisteen rei itettyihin säätöputkiin tai taustalevyihin. Työpisteiden ja kalusteiden vakioväri on vaaleanharmaa RAL7035. Vakiovärin lisäksi saatavana on useita valinnaisia värejä työpisteisiin ja kalusteisiin. PC-TELINEET TEKLAB-työpisteissä pöytätietokone voidaan sijoittaa omalle tasolle työpistetason alle, jolloin saadaan lisää pöytätilaa PC-tasot ovat lukittavia, lukko ei sisälly toimitukseen (pois lukien WHV861120) ESD-pulverimaalattu teräsrunko Katso taulukosta yhteensopivuus työpistemalleihin (X = yhteensopiva) CPULUKIT, CPULUKIT5 CPULUKIT3 WTL WHV WHV Malli Kuvaus Max koko PC:lle L x S x K mm Help5, Help10 -työpiste Help3- työpiste Concepttyöpiste Raskas työpiste Kantavuus, kg TowerLinetyöpiste CPULUKIT PC-teline, 230 x 430 x X X X näppäimistötaso CPULUKIT3 PC-teline 200 x 400 x X CPULUKIT5 PC-teline, 230 x 430 x X näppäimistötaso CPUVTLUKITT PC-teline, 230 x 430 x X X X X ulosvedettävä taso WTL PC-kannatin >150 x 500 x X WHV PC-kannatin, x 450 x 20 X X X jalkakiinnitys 430 WHV PC-kannatin, x 450 x 20 X jalkakiinnitys 430 WHV PC-kaappi, ulosvedettävä taso 325 x 550 x X X X X Copyright: TEKLAB 21

22 Varusteet ja kalusteet NÄYTÖN KANNATTIMET Näytön kiinnittäminen telineeseen vapauttaa lisää pöytätilaa Säädettävä näytön kannatin parantaa työergonomiaa Malli WSA WTL WSA WTL LCDKANL Kuvaus Näytön kannatin Näytön kannatin TLtyöpisteeseen Näytön kannatin näppäimistö- ja hiiritasolla Näytön kannatin näppäimistö- ja hiiritasolla TL-työpisteeseen Näytön kannatin kiinnitettäväksi vaakatasoon WSA WSA LCDKANL NÄPPÄIMISTÖTASO Kiinnitetään pöytätason alle Malli Mitat, L x S, mm Kantavuus, kg WHV x LAATIKOSTOT 45 Kaksi mallia: vaunumalli ja pöytätason alle kiinnitettävä malli Laatikostoissa kuularatakiskot ja keskuslukitus, kantavuus 30 kg / laatikko Vaunumalleissa kaikki pyörät kääntyviä, joista kaksi jarrullista, halkaisija 100 mm ESD-pulverimaalattu teräsrunko, vaunumalleissa lisäksi ESD-matto ja ESD-pyörät Mitat: 450(L) x 520(S) x 560(K) mm Laatikot avautuvat 75 %, myös 100 % avautuvia malleja saatavilla Laatikostot pöytätason alle, 75 % aukeavat Vaunumallit, 75 % aukeavat Laatikostot WKL WEV x 100 mm WKL WEV x 100 mm, 2 x 150 mm WKL WEV x 100 mm, 1 x 200 mm WKL WEV x 100 mm, 2 x 200 mm WKL WEV x 150 mm, 1 x 200 mm WKL WEV LAATIKOSTOT 30 ESD-pulverimaalattu teräsrunko Kiinnitetään työpisteen alle. Laatikostoja on mahdollista myös kiinnittää toisiinsa allekkain. Sopii pienille komponenteille, työkaluille jne. Laatikostot varustettu lukoilla Laatikko aukeaa 80% Sisäiset mitat: 253(L) x 429(S) x 130(K) mm Mallit Mitat, L x S x K, mm Kantavuus, kg WKS x 454 x 150 mm, 1 laatikko 10 WKS x 454 x 220 mm, 2 laatikkoa 20 WKS x 450 x 470, kaappi 25 WKS x 450 x 555, kaappi pyörillä 25 WKS WKS Copyright: TEKLAB 22

23 Varusteet ja kalusteet SÄÄTÖPUTKET Rei itetyt pystyputket lisävarusteiden kiinnittämiseksi työpisteisiin Rakenne tehty ESD-maalatusta teräksestä, 30(L) x 60(S) mm Irrotettava Mallie WPE WPE Korkeus 1359 mm 800 mm HYLLYT Rakenne tehty ESD-maalatusta teräksestä Malli Mitat, L x S, mm Kantavuus, kg WHT x WHT x WTL x WTL x WTL x WTL x WTL x WTL x 200, kiinnitetään reikätaustaan 7 WTL KULMAMALLI TL- TYÖPISTEESEEN 80 REIKÄTAUSTAT Rakenne tehty ESD-maalatusta teräksestä Rei itettyyn levyyn voidaan kiinnittää lisävarusteita koukkusarjoilla Vakioväri RAL7035, valinnaisia värejä saatavilla Malli WPT WPT WPT WTL WTL WTL Mitat (L) x (K) 468 x 389 mm 718 x 389 mm 871 x 389 mm 1474 x 389 mm 1774 x 389 mm KULMAMALLI TL-TYÖPISTEESEEN LAATIKKOLISTA JA POIMINTALAATIKOT Rakenne tehty ESD-maalatusta teräksestä Malli Kuvaus Kantavuus WHL Laatikkolista, 492(L) x 100(K) mm 50 kg WTL Laatikkolista, 1493(L) x 100(K) mm 50 kg WTL Laatikkolista, 1799(L) x 100(K) mm 50 kg WTL Laatikkolista, 634(L) mm, kiinnitetään 10 kg reikätaustaan WEL Poimintalaatikko, 105(L) x 185(S) x 75(K) mm 2 kg HARJOITUSSARJATELINE Teline A4-kokoisille harjoituspaneeleille Paneelit on helppo kiinnittää ja irrottaa telineestä Malli Kuvaus A4FRAME12(D) Harjoitussarjateline, leveys 1200 mm, yksi rivi A4FRAME15(D) Harjoitussarjateline, leveys 1500 mm, yksi rivi A4FRAME18(D) Harjoitussarjateline, leveys 1800 mm, yksi rivi * D-mallissa kaksi riviä Copyright: TEKLAB 23

24 Varusteet ja kalusteet VALAISINTELINE, VALAISIN Valaisinteline Valaisintelineen avulla valaisin voidaan kiinnittää ergonomisesti työpisteen päälle Rakenne tehty ESD-maalatusta teräksestä Korkeus- ja syvyyssäätö Valaisin Loisteputkivalaisin, 28 W Prisma levittää valon tasaisesti työpisteeseen Leveys: 1230 mm Malli WSK WSK WSK Kuvaus Valaisinteline 1500 mm Valaisinteline 1800 mm Valaisin KAAPELIKOURUT Vaakasuuntaiseen kaapelikouruun voidaan kätevästi piilottaa työpisteen kaapelointi Kaapelit ovat kuitenkin helposti saatavilla huoltotöitä ja muutoksia varten Rakenne tehty ESD-maalatusta teräksestä Malli WTL WTL Kuvaus Kaapelikanava, 1487(L) x 97(S) x 45(K) mm Kaapelikanava, 1793(L) x 97(S) x 45(K) mm INFOTELINE Dokumentit ja piirustukset voidaan kiinnittää kahdella mukana tulevalla magneetilla Rakenne tehty ESD-maalatusta teräksestä Malli Mitat, L x K, mm Kantavuus, kg WSI x WTL Infoteline TL-työpisteeseen TYÖKALUTELINE Rei itetty työkaluteline, sis. 6 kpl koukkuja Rakenne tehty ESD-maalatusta teräksestä Malli Mitat, L x K, mm Kantavuus, kg WST x WTL Työkaluteline TL-työpisteeseen APUTASO Kääntyvyys 360º, kallistussäätö 0-25º Rakenne tehty ESD-maalatusta teräksestä Malli Mitat, L x S, mm Kantavuus, kg WSA x WTL x 340 mm aputaso TL-työpisteeseen WSA x WTL x 405 mm aputaso TL-työpisteeseen Copyright: TEKLAB 24

25 Varusteet ja kalusteet KOUKKUSARJAT Koukkusarjat voidaan kiinnittää reikätaustoihin Malli WHR WHR Kuvaus Sarja 1, 20 kpl koukkuja Sarja 3, 69 kpl koukkuja JALKATUKI Lattiamalli Kallistuksen säätö 5-30 Malli WTT Mitat, L x S, mm 550 x 350 mm INSTRUMENTTITELINE Teline erilaisille instrumenteille kuten painelähettimille, kytkimille jne. Tukevasti kiinnitetty instrumentti helpottaa korjaus- ja kalibrointityötä Sisältää levy- ja putkituen, joilla saadaan kiinnitettyä tyypilliset laitekoot Malli Mitat, L x S x K, mm INSTRSU 240 x 260 x 318 Copyright: TEKLAB 25

26 Varusteet ja kalusteet TYÖKALUSARJAT Työkalusarjoja on saatavilla sekä kaappeihin että laatikostoihin Malli TKSARJA5 TKSARJA6 Kuvaus Työkalusarja kiinnitettäväksi TKCABIN1-kaapin koukkusarjaan, 60 kpl työkaluja Ruuvitalttoja Räikkäväännin + hylsysarja Pihtejä Sivuleikkureita Lenkkiavaimia Kuorintapihdit Puukko, vasara ja rautasaha Teleskooppipeili Työntömitta ESD-työkalusarja säilytysalustalla, 13 osaa Ruuvitaltta 3x75, ESD Ruuvitaltta 5x150, ESD Ruuvitaltta PH 0x60, ESD Ruuvitaltta PH 1x80, ESD Ruuvitaltta PH 2x100, ESD Ruuvitaltta PZD 0x60, ESD Ruuvitaltta PZD 1x80, ESD Ruuvitaltta PZD 2x100, ESD Sivuleikkurit E063, ESD Sivuleikkurit E mm, ESD Päätyleikkurit E080, ESD Kärkipihdit hammastus, ESD Atulat 115mm antimagneettinen TKSARJA5 TKSARJA6 PYÖRÄT TYÖPISTEISIIN Pyörien halkaisija 100 mm, 2 pyörää jarrullisia Malli WPP WEP Kuvaus Vakio ESD SIIRTOALUSTA TYÖPISTEILLE Siirtoalustan avulla yksi henkilö voi helposti siirtää työpistettä Malli TRSK Kuvaus 1 pari työpisteen siirtoalustoja Copyright: TEKLAB 26

27 Varusteet ja kalusteet KAAPIT Kaapeilla saavutetaan järjestystä, tehokkuutta ja siisteyttä työtiloihin Kaappien materiaalina ESD-maalattu teräs Kaappi on mahdollista sisustaa esim. vetohyllyillä, laatikostoilla ja reikälevyillä. Malli Kuvaus Mitat, L x S x K, mm TKCABIN1 Työvälinekaappi, 1000 x 500 x 2000 kaksi hyllyä, rei itetyt levyt, koukkusarja 60 kpl TKCABIN2 Yleiskäyttöinen 800 x 400 x 1000 kaappi, kaksi hyllyä TKCABIN5 Laitekaappi, 1000 x 500 x 2000 pleksiovet, neljä hyllyä WRL WRL Rei itetty työvälinekaappi Hylly kaappiin 720 x 255 x x 175 x 15 TKCABIN1 + TKSARJA5 TKCABIN2 TKCABIN5 WRL WRL Copyright: TEKLAB 27

28 Varusteet ja kalusteet TUOLIT Kaikissa tuoleissa korkeussäätö kaasujousella Korkeus- ja kallistussäätö selkänojassa Kestävä päällystys: verhoiltu- tai polyuretaanipinta Optiona pyörät, jalkatuki ja käsituet Saatavilla myös ESD-suojattuja malleja Vakiomallit WTJ WTV WTM SCKT201KJC SCKT201KJD Kuvaus Jakkara, musta, polyuretaani, korkeus mm, pyörät Harmaa, verhoiltu, pyörät, korkeus mm - Optio: Jalkarengas, WTJ Optio: Kyynärtuet, WTV Optio: Kork. kaasujousi, mm, WTV Musta, polyuretaani, pyörät, korkeus mm - Optio: Kyynärtuet, WTM Valinnainen väri, polyuretaani, korkeus mm Valinnainen väri, polyuretaani, korkeus mm - Optio: Pyörät, SC620G - Optio: Jalkarengas, SCJR430 - Optio: Kyynärtuet, SCKT WTJ WTV SCKT201KJC/D WTM ESD-mallit WET WET SCKT201KJESD SCSMARTESD Kuvaus Musta, verhoiltu, pyörät, korkeus mm, ESD-suojaus - Optio: Jalkarengas, WTJ Optio: Kyynärtuet, WET Optio: Kork. kaasujousi, mm, WET Musta, polyuretaani, pyörät, korkeus mm, ESD-suojaus - Optio: Kyynärtuet, WET Valinnainen väri, verhoiltu, korkeus mm, ESD-suojaus - Optio: Pyörät, SC607A - Optio: Jalkarengas, SCJR430 - Optio: Kyynärtuet, SCKTESD Valinnainen väri, verhoiltu, korkeus mm, ESD- suojaus - Optio: Pyörät, SC607A - Optio: Jalkarengas, SCJR430 - Optio: Kyynärtuet, SCLOVESD SCKT201KJESD WET SCSMARTESD WET Copyright: TEKLAB 28

29 Varusteet ja kalusteet TASOVAUNU Kaikki pyörät kääntyviä, kaksi jarrullista, halkaisija 100 mm ESD-suojattu Korkeus säädettävissä mm Kantavuus: 150 kg Malli Mitat, L x S x K, mm WES x 600 x ERGO-VAUNU Kaikki pyörät kääntyviä, kaksi jarrullista, halkaisija 100 mm ESD-suojattu Korkeus säädettävissä mm Kantavuus: 150 kg Malli Mitat, L x S x K, mm WES x 500 x SÄÄTÖVAUNUT Ergonominen liikuteltava työasema Voidaan varustaa aputasoilla, hyllyillä jne. ESD-suojattu Kantavuus: 300 kg Kysy tarkempaa esitettä vaunuista Malli Kuvaus Mitat, L x S x K, mm WES Säätövaunu x 715 x 1130 WES Säätövaunu x 715 x 1130 WES Säätövaunu x 715 x 1130 WES Säätövaunu x 715 x 1630 WES Säätövaunu x 715 x 1630 WES Säätövaunu x 715 x 1630 Säätövaunu 1 Säätövaunu 2 JOHDINSARJAT Uusissa laboratorioissa on käytettävä turvajohtimia, jotka on suojattu tahattomalta koskettamiselta Paljaiden naparuuvien käyttö on kielletty uusissa laboratorioissa TEKLABin johdinsarjoissa on eristetty rakenne ja turvanapaliittimet Malli JTESTROLLER JTESTSET1 Kuvaus Johdinteline pyörillä, 120 kpl turvajohtimia Johdinteline kiinnitettäväksi työpisteen päätyyn, 10 kpl turvajohtimia JTESTROLLER JTESTSET1 Copyright: TEKLAB 29

30 Syöttöyksiköt SU1 1-vaiheinen syöttöyksikkö Pääkytkin koko työpisteelle START-asennolla Vihreä merkkivalo Integroitu hätäkatkaisija, kuittaus pääkytkimestä Uudelleenkäynnistyksen esto sähkökatkon jälkeen 16 A terminen ylikuormitussuoja 0.03 A vikavirtasuoja kaikille laitteille PE-liitin etupaneelissa Sisäiset lähdöt työpisteen laitemoduuleille Mitat: ½-moduuli, 125(L) x 200(K) mm Optio: Toinen hätäkatkaisijapainike, HPITNET SU1NET 1-vaiheinen syöttöyksikkö, LAN-ohjattava SU1NET-syöttöyksikkö on ratkaisu työpisteisiin, joita ohjataan TEKLAB TLC-ohjelmistoilla Pääkytkin koko työpisteelle START-asennolla Vihreä merkkivalo Integroitu hätäkatkaisija, kuittaus pääkytkimestä Uudelleenkäynnistyksen esto sähkökatkon jälkeen Avainkytkin ohjelmisto-ohjauksen ohjauksen ohittamiseksi Kutsu -painike 0.03 A vikavirtasuoja kaikille laitteille, vikavirtasuoja voidaan testata TLC-ohjelmistolla PE-liitin etupaneelissa 16 A terminen ylikuormitussuoja Sisäiset lähdöt työpisteen laitemoduuleille 2 sisäistä maadoitettua pistorasiaa jatkuvalla sähköllä IT-laitteille 10/100 Ethernet-liitäntä tai g WLAN optio Mitat: ½-moduuli, 125(L) x 200(K) mm Optio: Toinen hätäkatkaisijapainike, HPITNET SU3 3-vaiheinen syöttöyksikkö Pääkytkin koko työpisteelle START-asennnolla, vihreät merkkivalot Integroitu hätäkatkaisija, kuittaus pääkytkimestä Uudelleenkäynnistyksen esto sähkökatkon jälkeen Suojapiiri puuttuvan vaiheen / väärän vaihejärjestyksen varalle 16 A terminen ylikuormitussuoja joka vaiheelle 0.03 A vikavirtasuoja kaikille laitteille PE-liitin etupaneelissa Sisäiset lähdöt työpisteen laitemoduuleille Mitat: ½-moduuli, 125(L) x 200(K) mm Optiot: Toinen hätäkatkaisijapainike, HPITNET Copyright: TEKLAB 30

31 Syöttöyksiköt SU3NET 3-vaiheinen syöttöyksikkö, LAN-ohjattava SU3NET-syöttöyksikkö on ratkaisu työpisteisiin, joita ohjataan TEKLAB TLC-ohjelmistoilla Pääkytkin koko työpisteelle START-asennnolla, vihreät merkkivalot Integroitu hätäkatkaisija, kuittaus pääkytkimestä Uudelleenkäynnistyksen esto sähkökatkon jälkeen Avainkytkin ohjelmisto-ohjauksen ohjauksen ohittamiseksi Kutsu -painike 0.03 A vikavirtasuoja kaikille laitteille. Vikavirtasuoja voidaan testata TLC-ohjelmistolla. PE-liitin etupaneelissa 16 A terminen ylikuormitussuoja Suojapiiri puuttuvan vaiheen / väärän vaihejärjestyksen varalle Liitin 3-vaiheliitännälle Sisäiset lähdöt työpisteen laitemoduuleille + 2 pistorasiaa jatkuvalla sähköllä 10/100 Ethernet-liitäntä tai g WLAN optio Mitat: ¾-moduuli, 187,5(L) x 200(K) mm Optio: Toinen hätäkatkaisijapainike, HPITNET ELP100E3V32 3-vaiheinen syöttöyksikkö Pääkytkin koko työpisteelle Vihreät merkkivalot 32 A johdonsuojakatkaisija 16 A terminen ylikuormitussuoja joka vaiheelle 0.03 A vikavirtasuoja kaikille laitteille 3L + N + PE 32 A pistorasia etupaneelissa PE liitin etupaneelissa Sisäiset lähdöt työpisteen laitemoduuleille Mitat: Kokomoduuli, 250(L) x 200(K) mm Optio: Hätäkatkaisija, HP320 SU363 3-vaiheinen syöttöyksikkö Pääkytkin koko työpisteelle Vihreät merkkivalo Integroitu hätäkatkaisija Uudelleenkäynnistyksen esto sähkökatkon jälkeen Suojapiiri puuttuvan vaiheen / väärän vaihejärjestyksen varalle 63 A ja 16 A johdonsuojakatkaisijat 3-vaiheinen 63 A pistorasia etupaneelissaelissa Sisäiset lähdöt työpisteen laitemoduuleille Mitat: 1 ½-moduuli, 375(L) x 200(K) mm Copyright: TEKLAB 31

32 Säädettävät tasajännitelähteet TL303 Säädettävä tasajännitelähde Lähtöarvot: 0-30 V, 0-3 A Aaltoisuus: 15 mv PP Oikosulkusuojaus Virran ja jännitteen mittaus erillisillä 3.5-numeron LCD-mittareilla Näytön erottelutarkkuus: 0.1 V / 0.01 A Mittaustarkkuus: jännite ± 0.2 V, virta ± 0.05 A Lähtö varustettu 4 mm turvanapaliittimillä Mitat: ½-moduuli, 125(L) x 200(K) mm TL3035 Säädettävä tasajännitelähde Lähtöarvot: 0-30 V, 0-3 A Kiinteä lähtö: 5 V / 3 A Aaltoisuus: 15 mv PP Oikosulkusuojaus Virran ja jännitteen mittaus erillisillä 3.5-numeron LCD-mittareilla Näytön erottelutarkkuus: 0.1 V / 0.01 A Mittaustarkkuus: jännite ± 0.2 V, virta ± 0.05 A Lähtö varustettu 4 mm turvanapaliittimillä Mitat: ½-moduuli, 125(L) x 200(K) mm TL3030 Säädettävä tasajännitelähde Lähtöarvot: 0-30 V, 0-30 A, 800 W Virran ja jännitteen mittaus erillisillä 3.5-numeron LCD-mittareilla Näytön erottelutarkkuus: 0.1 V / 0.01 A Mittaustarkkuus: jännite ± 0.2 V, virta ± 0.3 A Aaltoisuus 20 mv RMS Oikosulkusuojaus Jännitteen ja virtarajoituksen portaaton asettelu Lähdössä ON/OFF-kytkin Asetukset -painike asetetun jännitearvon ja virtarajoituksen näyttämiseksi Lähtö varustettu 4 mm turvanapaliittimillä Mitat: ½-moduuli, 125(L) x 200(K) mm Copyright: TEKLAB 32
