1 Tuotekatalogi

2 TEKLAB on erikoistunut toimittamaan modulaarisia ja monikäyttöisiä sähkötyöpisteitä sekä teollisuuden että oppilaitosten tarpeisiin. TEKLAB-ratkaisuja käytetään esimerkiksi seuraavilla aloilla: OPPILAITOKSET Elektroniikkalaboratoriot Sähkötekniikkalaboratoriot Fysiikan laboratoriot Kalibrointilaboratoriot ICT-laboratoriot Ilmailutekniikan laboratoriot Autotekniikan laboratoriot Teollisuuden koulutuskeskukset TEOLLISUUS Sähköteollisuus Elektroniikkateollisuus Prosessiteollisuus Sotatarviketeollisuus Lääketeollisuus Merenkulku Elintarviketeollisuus 30-vuotisen toiminta-aikansa aikana TEKLAB on tehnyt toimituksia yli 100 maahan. Tämä kansainvälinen kokemus yhdistettynä yli 1000 laboratorion ja työpisteen toimituksiin on tuonut TEKLABille tietotaitoa, jota se hyödyntää kehittäessään alallaan johtavia ratkaisuja maailmassa. TEKLAB toimii maailmanlaajuisesti laajan kumppaniverkoston avulla. Asiakkaat ja kumppanit tuntevat TEKLABin luotettavana suomalaisena toimittajana, joka tarjoaa laadukkaita ja pitkäikäisiä ratkaisuja. Oikeudet esitteen muutoksiin pidätetään. Copyright: TEKLAB 2

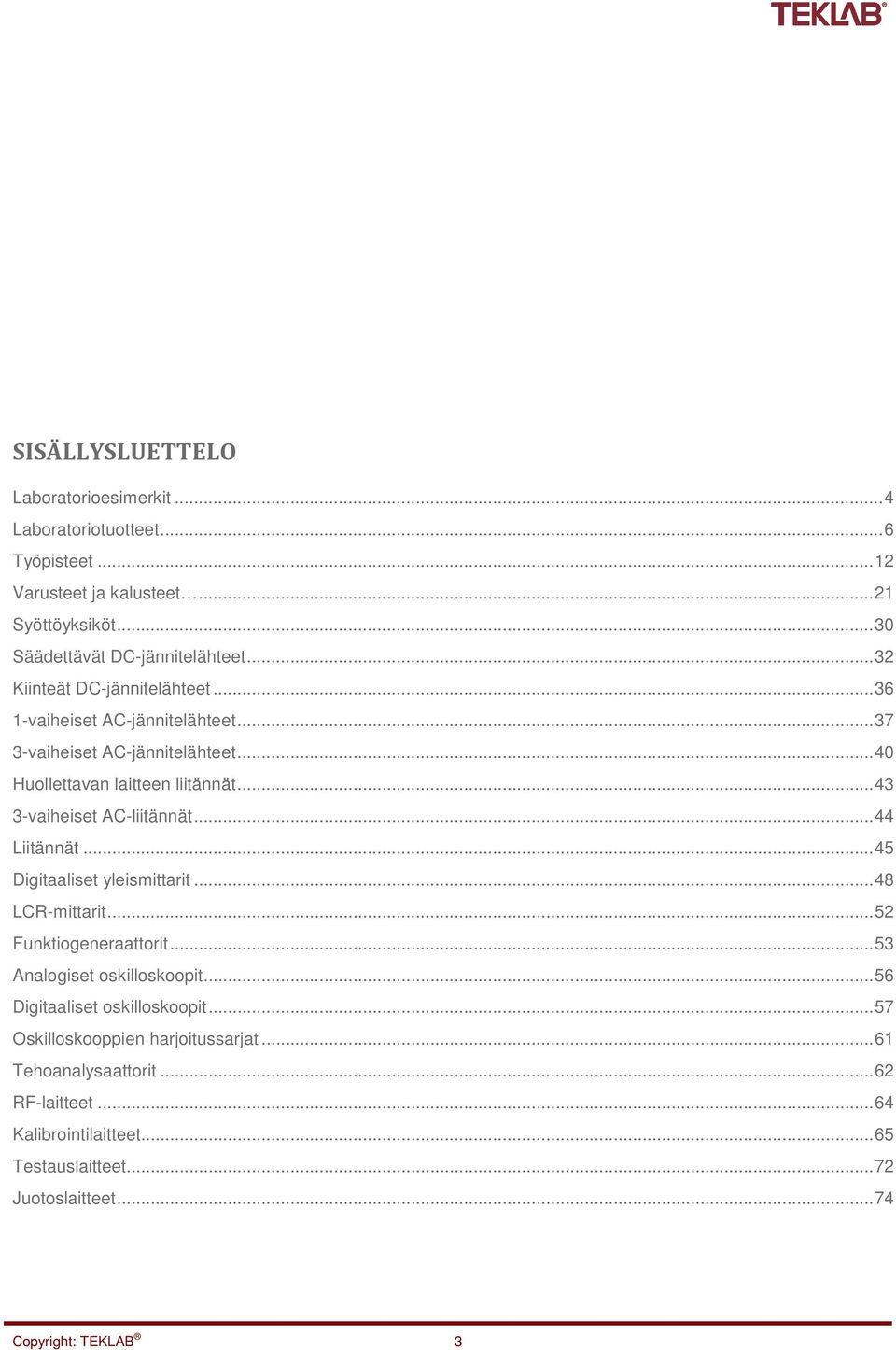

3 SISÄLLYSLUETTELO Laboratorioesimerkit... 4 Laboratoriotuotteet... 6 Työpisteet Varusteet ja kalusteet Syöttöyksiköt Säädettävät DC-jännitelähteet Kiinteät DC-jännitelähteet vaiheiset AC-jännitelähteet vaiheiset AC-jännitelähteet Huollettavan laitteen liitännät vaiheiset AC-liitännät Liitännät Digitaaliset yleismittarit LCR-mittarit Funktiogeneraattorit Analogiset oskilloskoopit Digitaaliset oskilloskoopit Oskilloskooppien harjoitussarjat Tehoanalysaattorit RF-laitteet Kalibrointilaitteet Testauslaitteet Juotoslaitteet Copyright: TEKLAB 3

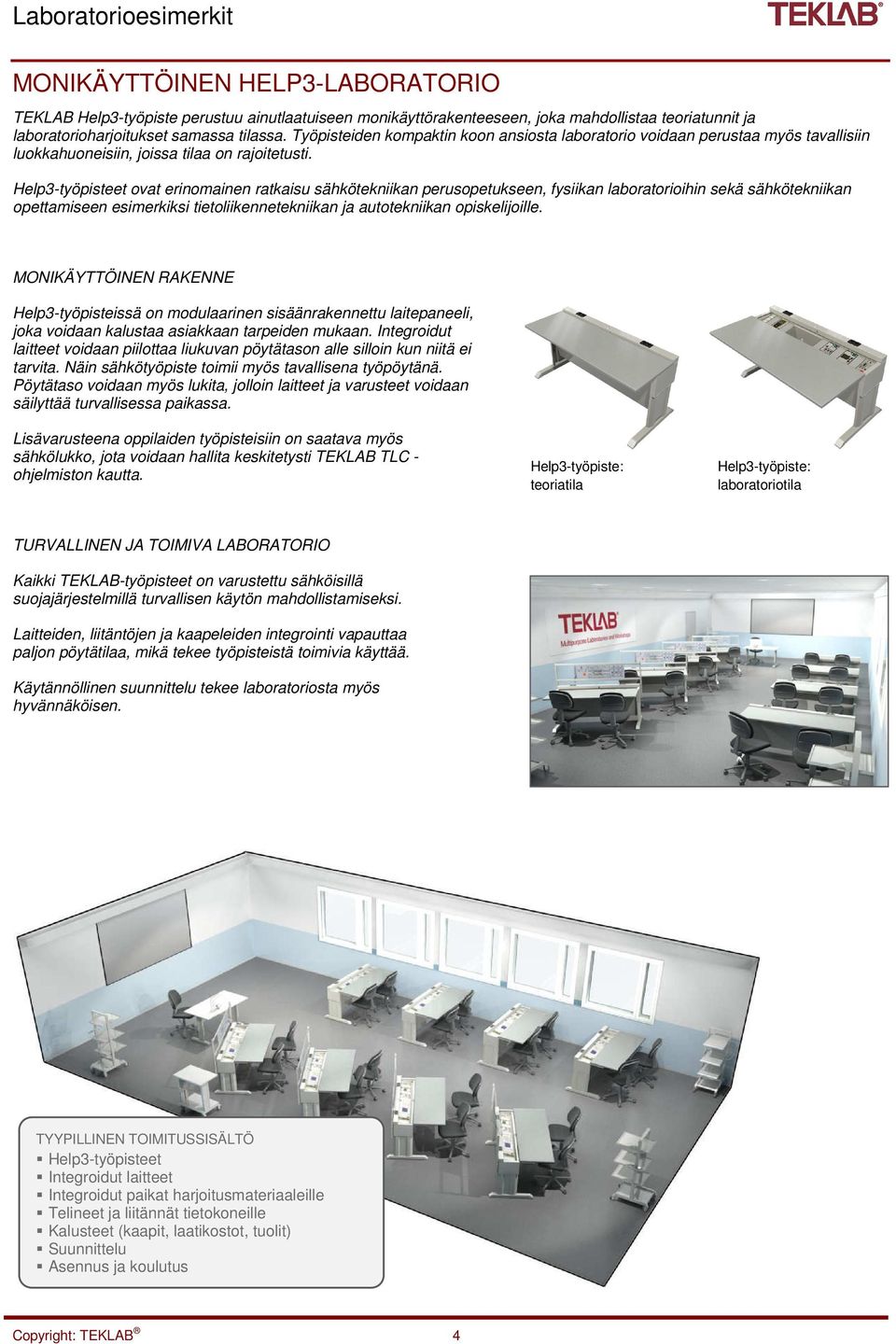

4 Laboratorioesimerkit MONIKÄYTTÖINEN HELP3-LABORATORIO TEKLAB Help3-työpiste perustuu ainutlaatuiseen monikäyttörakenteeseen, joka mahdollistaa teoriatunnit ja laboratorioharjoitukset samassa tilassa. Työpisteiden kompaktin koon ansiosta laboratorio voidaan perustaa myös tavallisiin luokkahuoneisiin, joissa tilaa on rajoitetusti. Help3-työpisteet ovat erinomainen ratkaisu sähkötekniikan perusopetukseen, fysiikan laboratorioihin sekä sähkötekniikan opettamiseen esimerkiksi tietoliikennetekniikan ja autotekniikan opiskelijoille. MONIKÄYTTÖINEN RAKENNE Help3-työpisteissä on modulaarinen sisäänrakennettu laitepaneeli, joka voidaan kalustaa asiakkaan tarpeiden mukaan. Integroidut laitteet voidaan piilottaa liukuvan pöytätason alle silloin kun niitä ei tarvita. Näin sähkötyöpiste toimii myös tavallisena työpöytänä. Pöytätaso voidaan myös lukita, jolloin laitteet ja varusteet voidaan säilyttää turvallisessa paikassa. Lisävarusteena oppilaiden työpisteisiin on saatava myös sähkölukko, jota voidaan hallita keskitetysti TEKLAB TLC - ohjelmiston kautta. Help3-työpiste: teoriatila Help3-työpiste: laboratoriotila TURVALLINEN JA TOIMIVA LABORATORIO Kaikki TEKLAB-työpisteet on varustettu sähköisillä suojajärjestelmillä turvallisen käytön mahdollistamiseksi. Laitteiden, liitäntöjen ja kaapeleiden integrointi vapauttaa paljon pöytätilaa, mikä tekee työpisteistä toimivia käyttää. Käytännöllinen suunnittelu tekee laboratoriosta myös hyvännäköisen. TYYPILLINEN TOIMITUSSISÄLTÖ Help3-työpisteet Integroidut laitteet Integroidut paikat harjoitusmateriaaleille Telineet ja liitännät tietokoneille Kalusteet (kaapit, laatikostot, tuolit) Suunnittelu Asennus ja koulutus Copyright: TEKLAB 4

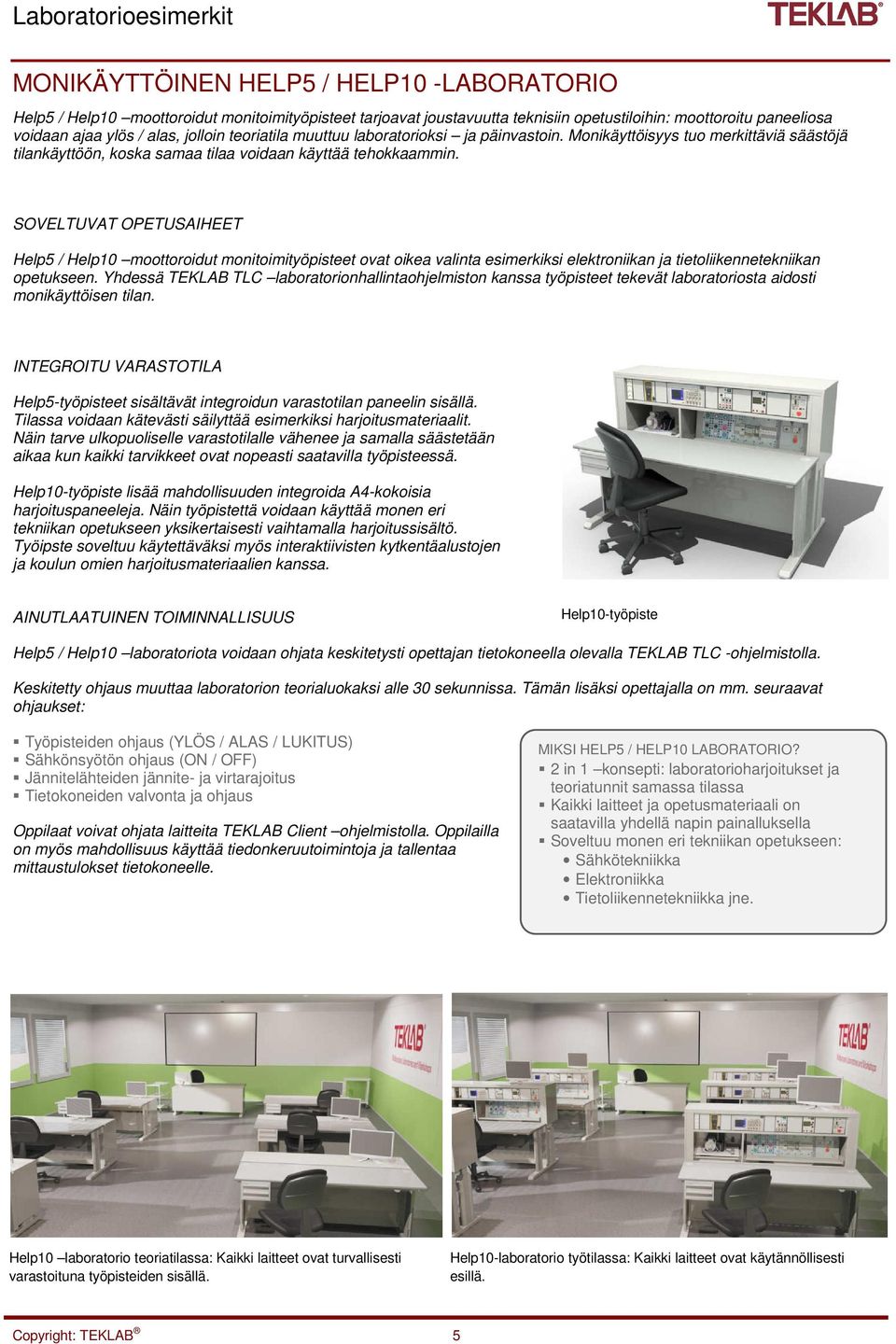

5 Laboratorioesimerkit MONIKÄYTTÖINEN HELP5 / HELP10 -LABORATORIO Help5 / Help10 moottoroidut monitoimityöpisteet tarjoavat joustavuutta teknisiin opetustiloihin: moottoroitu paneeliosa voidaan ajaa ylös / alas, jolloin teoriatila muuttuu laboratorioksi ja päinvastoin. Monikäyttöisyys tuo merkittäviä säästöjä tilankäyttöön, koska samaa tilaa voidaan käyttää tehokkaammin. SOVELTUVAT OPETUSAIHEET Help5 / Help10 moottoroidut monitoimityöpisteet ovat oikea valinta esimerkiksi elektroniikan ja tietoliikennetekniikan opetukseen. Yhdessä TEKLAB TLC laboratorionhallintaohjelmiston kanssa työpisteet tekevät laboratoriosta aidosti monikäyttöisen tilan. INTEGROITU VARASTOTILA Help5-työpisteet sisältävät integroidun varastotilan paneelin sisällä. Tilassa voidaan kätevästi säilyttää esimerkiksi harjoitusmateriaalit. Näin tarve ulkopuoliselle varastotilalle vähenee ja samalla säästetään aikaa kun kaikki tarvikkeet ovat nopeasti saatavilla työpisteessä. Help10-työpiste lisää mahdollisuuden integroida A4-kokoisia harjoituspaneeleja. Näin työpistettä voidaan käyttää monen eri tekniikan opetukseen yksikertaisesti vaihtamalla harjoitussisältö. Työipste soveltuu käytettäväksi myös interaktiivisten kytkentäalustojen ja koulun omien harjoitusmateriaalien kanssa. AINUTLAATUINEN TOIMINNALLISUUS Help10-työpiste Help5 / Help10 laboratoriota voidaan ohjata keskitetysti opettajan tietokoneella olevalla TEKLAB TLC -ohjelmistolla. Keskitetty ohjaus muuttaa laboratorion teorialuokaksi alle 30 sekunnissa. Tämän lisäksi opettajalla on mm. seuraavat ohjaukset: Työpisteiden ohjaus (YLÖS / ALAS / LUKITUS) Sähkönsyötön ohjaus (ON / OFF) Jännitelähteiden jännite- ja virtarajoitus Tietokoneiden valvonta ja ohjaus Oppilaat voivat ohjata laitteita TEKLAB Client ohjelmistolla. Oppilailla on myös mahdollisuus käyttää tiedonkeruutoimintoja ja tallentaa mittaustulokset tietokoneelle. MIKSI HELP5 / HELP10 LABORATORIO? 2 in 1 konsepti: laboratorioharjoitukset ja teoriatunnit samassa tilassa Kaikki laitteet ja opetusmateriaali on saatavilla yhdellä napin painalluksella Soveltuu monen eri tekniikan opetukseen: Sähkötekniikka Elektroniikka Tietoliikennetekniikka jne. Help10 laboratorio teoriatilassa: Kaikki laitteet ovat turvallisesti varastoituna työpisteiden sisällä. Help10-laboratorio työtilassa: Kaikki laitteet ovat käytännöllisesti esillä. Copyright: TEKLAB 5

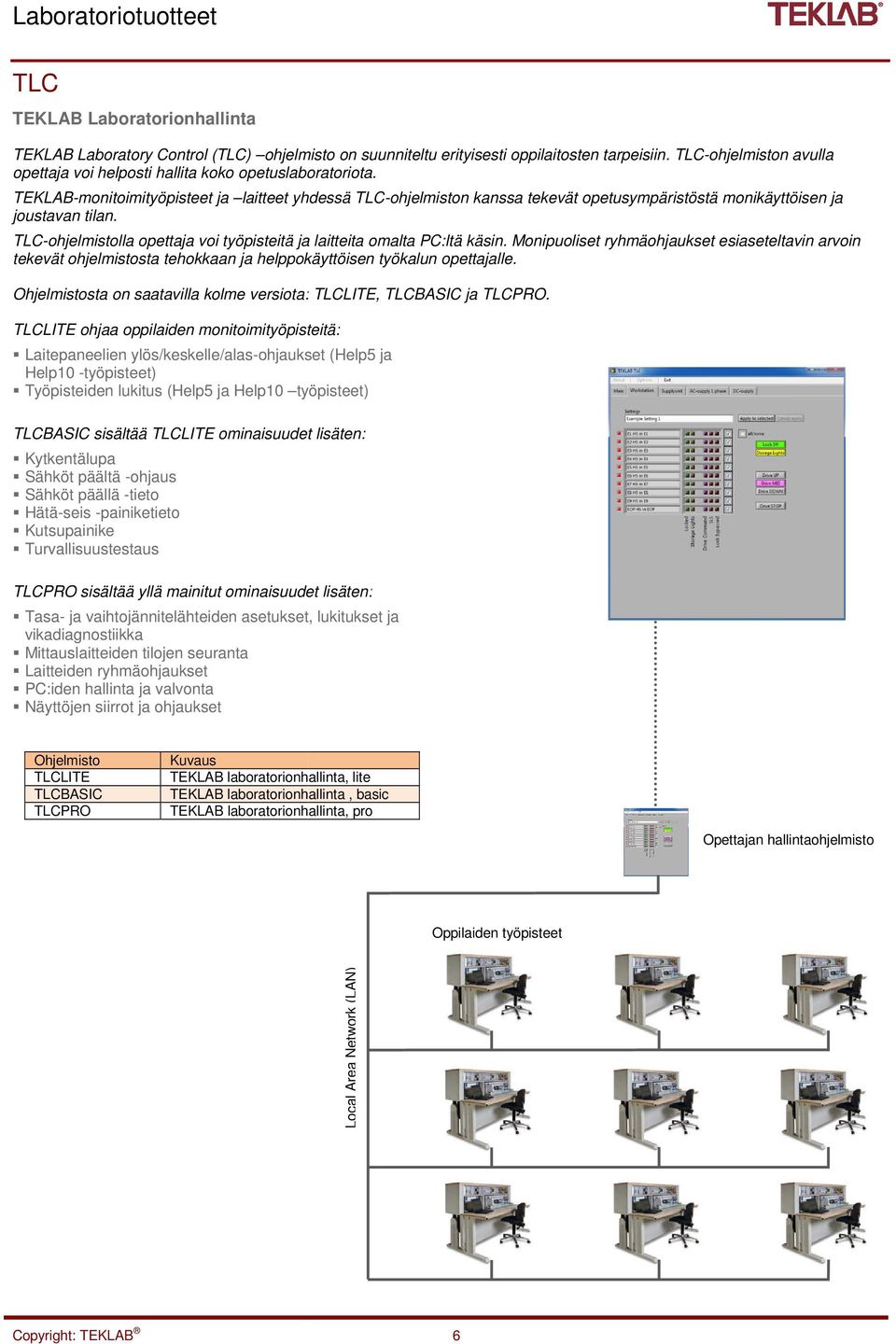

6 Laboratoriotuotteet TLC TEKLAB Laboratorionhallinta TEKLAB Laboratory Control (TLC) ohjelmisto on suunniteltu erityisesti oppilaitosten tarpeisiin. TLC-ohjelmiston avulla opettaja voi helposti hallita koko opetuslaboratoriota. TEKLAB-monitoimityöpisteet ja laitteet yhdessä TLC-ohjelmiston kanssa tekevät opetusympäristöstä monikäyttöisen ja joustavan tilan. TLC-ohjelmistolla opettaja voi työpisteitä ja laitteita omalta PC:ltä käsin. Monipuoliset ryhmäohjaukset esiaseteltavin arvoin tekevät ohjelmistosta tehokkaan ja helppokäyttöisen työkalun opettajalle. Ohjelmistosta on saatavilla kolme versiota: TLCLITE, TLCBASIC ja TLCPRO. TLCLITE ohjaa oppilaiden monitoimityöpisteitä: Laitepaneelien ylös/keskelle/alas-ohjaukset (Help5 ja Help10 -työpisteet) Työpisteiden lukitus (Help5 ja Help10 työpisteet) TLCBASIC sisältää TLCLITE ominaisuudet lisäten: Kytkentälupa Sähköt päältä -ohjaus Sähköt päällä -tieto Hätä-seis -painiketieto Kutsupainike Turvallisuustestaus TLCPRO sisältää yllä mainitut ominaisuudet lisäten: Tasa- ja vaihtojännitelähteiden asetukset, lukitukset ja vikadiagnostiikka Mittauslaitteiden tilojen seuranta Laitteiden ryhmäohjaukset PC:iden hallinta ja valvonta Näyttöjen siirrot ja ohjaukset Ohjelmisto TLCLITE TLCBASIC TLCPRO Kuvaus TEKLAB laboratorionhallinta, lite TEKLAB laboratorionhallinta, basic TEKLAB laboratorionhallinta, pro Opettajan hallintaohjelmisto Oppilaiden työpisteet Local Area Network (LAN) Copyright: TEKLAB 6

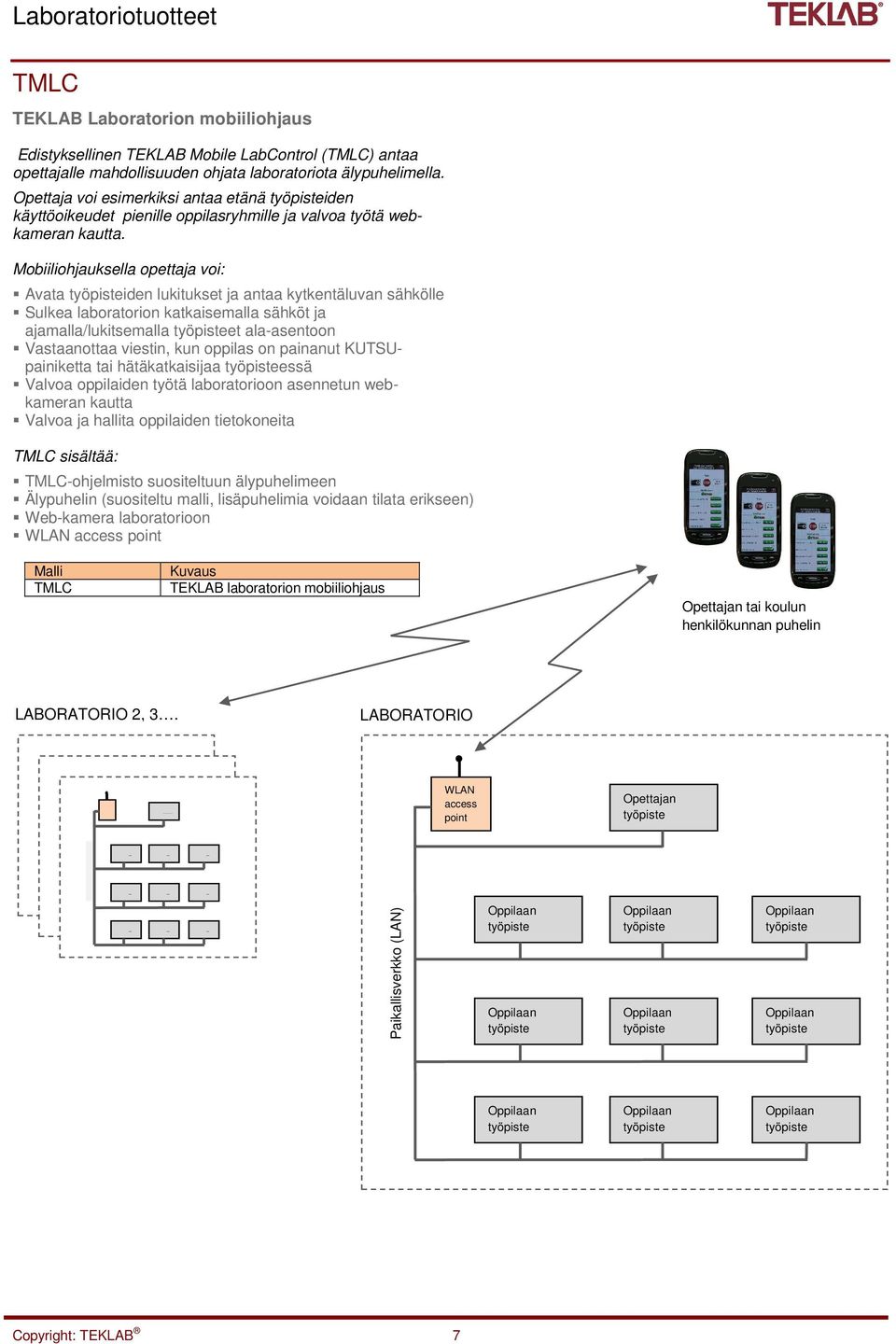

7 Laboratoriotuotteet TMLC TEKLAB Laboratorion mobiiliohjaus Edistyksellinen TEKLAB Mobile LabControl (TMLC) antaa opettajalle mahdollisuuden ohjata laboratoriota älypuhelimella. Opettaja voi esimerkiksi antaa etänä työpisteiden käyttöoikeudet pienille oppilasryhmille ja valvoa työtä webkameran kautta. Mobiiliohjauksella opettaja voi: Avata työpisteiden lukitukset ja antaa kytkentäluvan sähkölle Sulkea laboratorion katkaisemalla sähköt ja ajamalla/lukitsemalla työpisteet ala-asentoon Vastaanottaa viestin, kun oppilas on painanut KUTSUpainiketta tai hätäkatkaisijaa työpisteessä Valvoa oppilaiden työtä laboratorioon asennetun webkameran kautta Valvoa ja hallita oppilaiden tietokoneita TMLC sisältää: TMLC-ohjelmisto suositeltuun älypuhelimeen Älypuhelin (suositeltu malli, lisäpuhelimia voidaan tilata erikseen) Web-kamera laboratorioon WLAN access point Malli TMLC Kuvaus TEKLAB laboratorion mobiiliohjaus Opettajan tai koulun henkilökunnan puhelin LABORATORIO 2, 3. LABORATORIO T WLAN access point Opettajan työpiste S S S S S S S S S Paikallisverkko (LAN) Oppilaan työpiste Oppilaan työpiste Oppilaan työpiste Oppilaan työpiste Oppilaan työpiste Oppilaan työpiste Oppilaan työpiste Oppilaan työpiste Oppilaan työpiste Copyright: TEKLAB 7

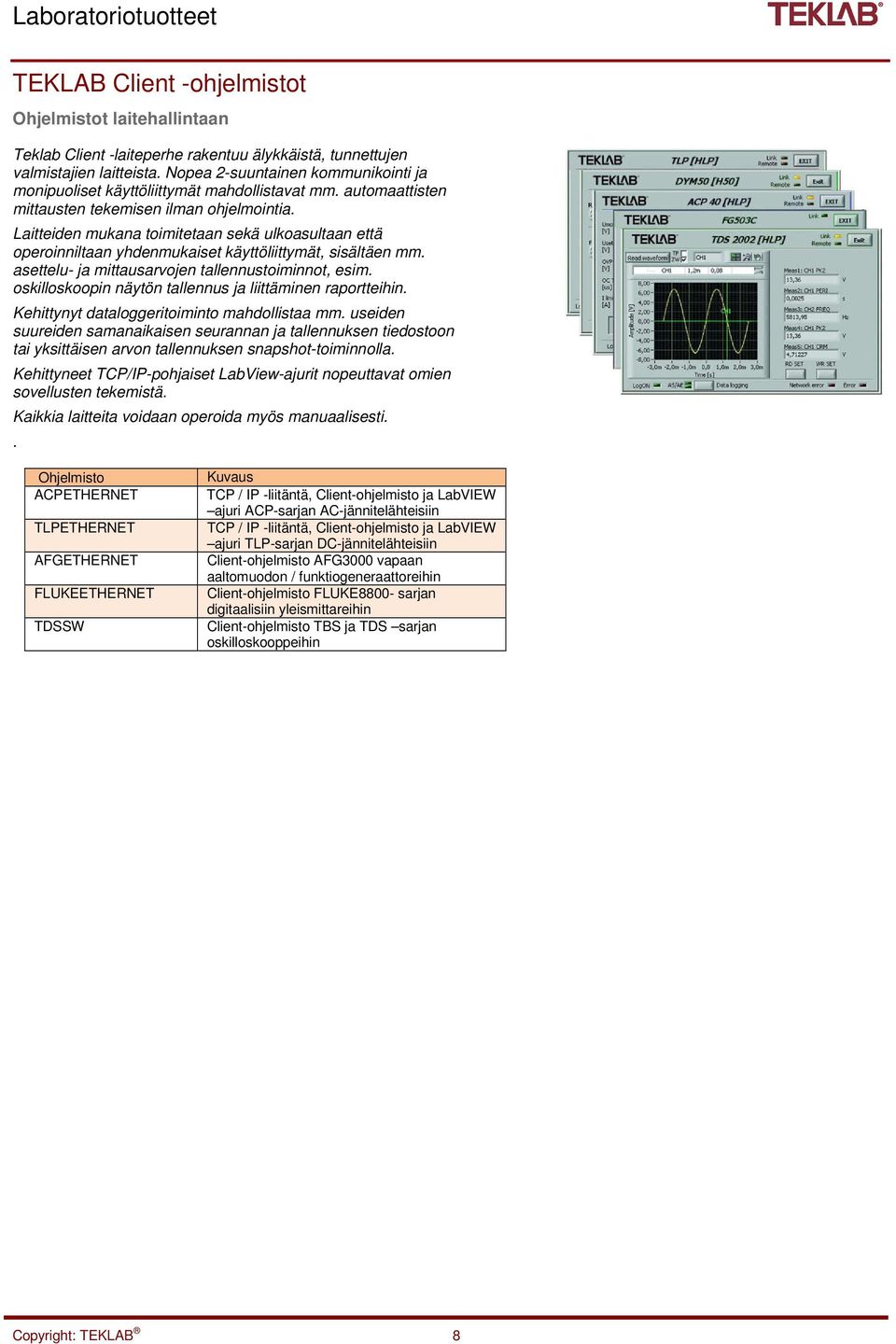

8 Laboratoriotuotteet TEKLAB Client -ohjelmistot Ohjelmistot laitehallintaan Teklab Client -laiteperhe rakentuu älykkäistä, tunnettujen valmistajien laitteista. Nopea 2-suuntainen kommunikointi ja monipuoliset käyttöliittymät mahdollistavat mm. automaattisten mittausten tekemisen ilman ohjelmointia. Laitteiden mukana toimitetaan sekä ulkoasultaan että operoinniltaan yhdenmukaiset käyttöliittymät, sisältäen mm. asettelu- ja mittausarvojen tallennustoiminnot, esim. oskilloskoopin näytön tallennus ja liittäminen raportteihin. Kehittynyt dataloggeritoiminto mahdollistaa mm. useiden suureiden samanaikaisen seurannan ja tallennuksen tiedostoon tai yksittäisen arvon tallennuksen snapshot-toiminnolla. Kehittyneet TCP/IP-pohjaiset LabView-ajurit nopeuttavat omien sovellusten tekemistä. Kaikkia laitteita voidaan operoida myös manuaalisesti.. Ohjelmisto ACPETHERNET TLPETHERNET AFGETHERNET FLUKEETHERNET TDSSW Kuvaus TCP / IP -liitäntä, Client-ohjelmisto ja LabVIEW ajuri ACP-sarjan AC-jännitelähteisiin TCP / IP -liitäntä, Client-ohjelmisto ja LabVIEW ajuri TLP-sarjan DC-jännitelähteisiin Client-ohjelmisto AFG3000 vapaan aaltomuodon / funktiogeneraattoreihin Client-ohjelmisto FLUKE8800- sarjan digitaalisiin yleismittareihin Client-ohjelmisto TBS ja TDS sarjan oskilloskooppeihin Copyright: TEKLAB 8

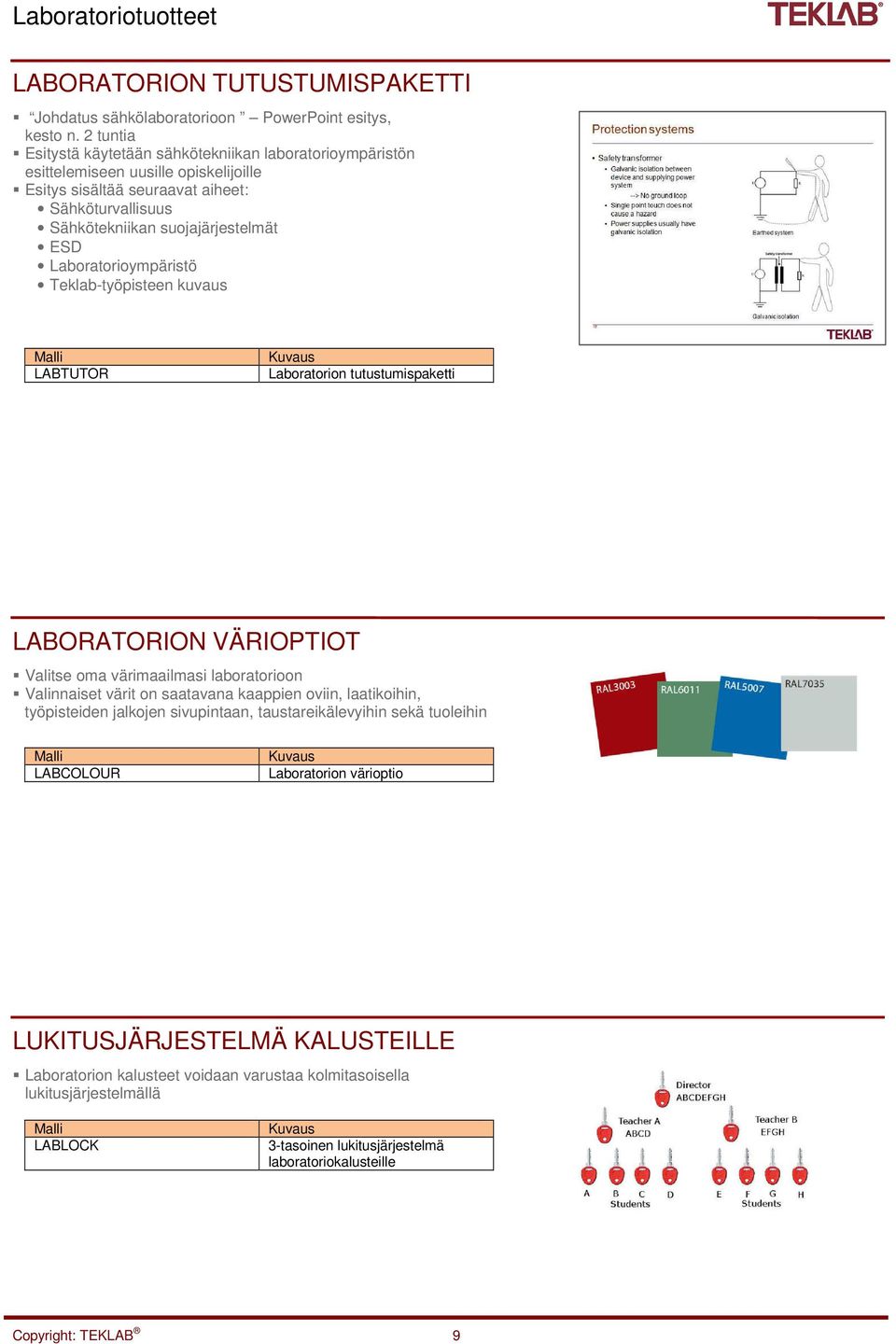

9 Laboratoriotuotteet LABORATORION TUTUSTUMISPAKETTI Johdatus sähkölaboratorioon PowerPoint esitys, kesto n. 2 tuntia Esitystä käytetään sähkötekniikan laboratorioympäristön esittelemiseen uusille opiskelijoille Esitys sisältää seuraavat aiheet: Sähköturvallisuus Sähkötekniikan suojajärjestelmät ESD Laboratorioympäristö Teklab-työpisteen kuvaus Malli LABTUTOR Kuvaus Laboratorion tutustumispaketti LABORATORION VÄRIOPTIOT Valitse oma värimaailmasi laboratorioon Valinnaiset värit on saatavana kaappien oviin, laatikoihin, työpisteiden jalkojen sivupintaan, taustareikälevyihin sekä tuoleihin Malli LABCOLOUR Kuvaus Laboratorion värioptio LUKITUSJÄRJESTELMÄ KALUSTEILLE Laboratorion kalusteet voidaan varustaa kolmitasoisella lukitusjärjestelmällä Malli LABLOCK Kuvaus 3-tasoinen lukitusjärjestelmä laboratoriokalusteille Copyright: TEKLAB 9

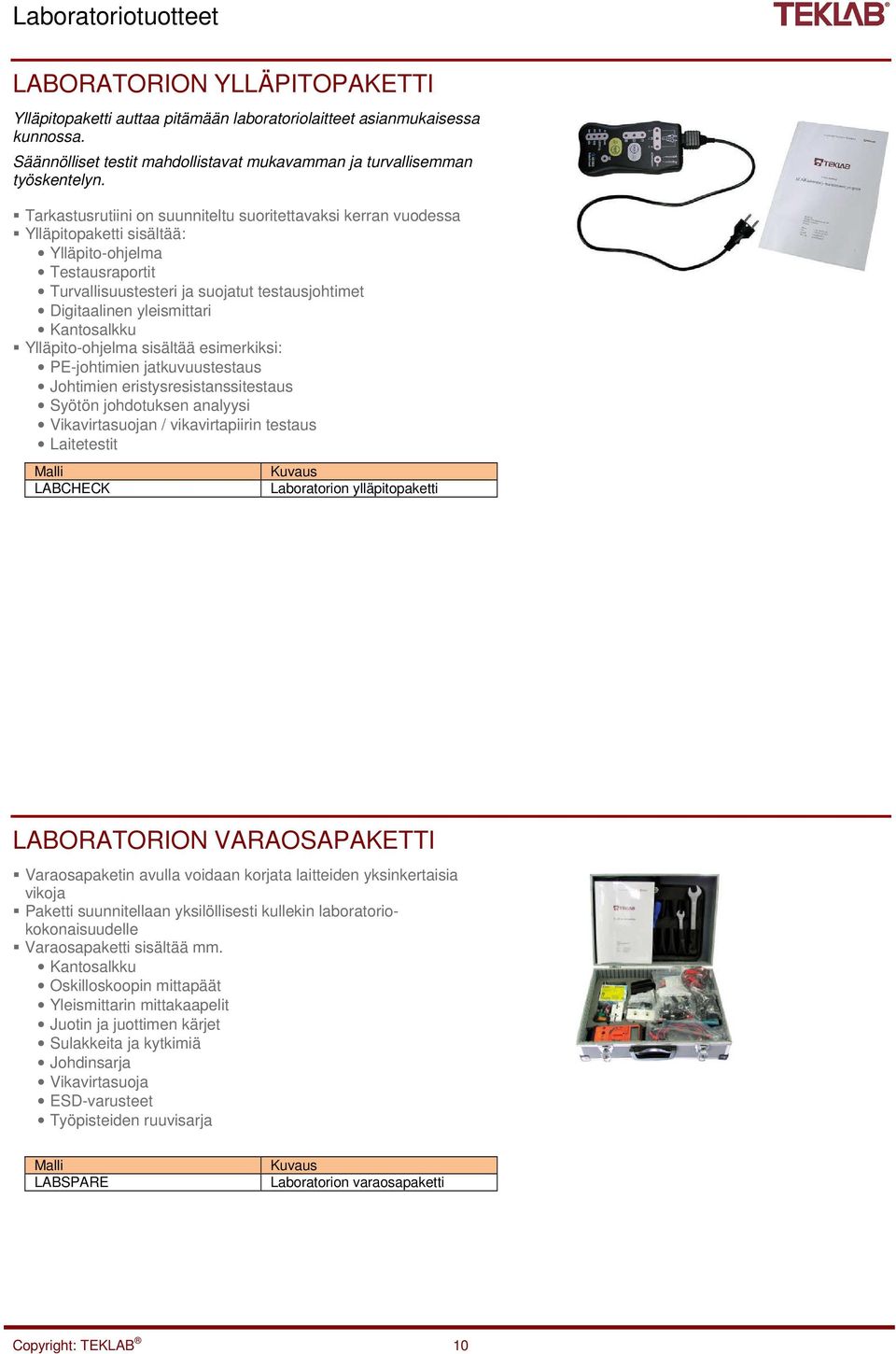

10 Laboratoriotuotteet LABORATORION YLLÄPITOPAKETTI Ylläpitopaketti auttaa pitämään laboratoriolaitteet asianmukaisessa kunnossa. Säännölliset testit mahdollistavat mukavamman ja turvallisemman työskentelyn. Tarkastusrutiini on suunniteltu suoritettavaksi kerran vuodessa Ylläpitopaketti sisältää: Ylläpito-ohjelma Testausraportit Turvallisuustesteri ja suojatut testausjohtimet Digitaalinen yleismittari Kantosalkku Ylläpito-ohjelma sisältää esimerkiksi: PE-johtimien jatkuvuustestaus Johtimien eristysresistanssitestaus Syötön johdotuksen analyysi Vikavirtasuojan / vikavirtapiirin testaus Laitetestit Malli LABCHECK Kuvaus Laboratorion ylläpitopaketti LABORATORION VARAOSAPAKETTI Varaosapaketin avulla voidaan korjata laitteiden yksinkertaisia vikoja Paketti suunnitellaan yksilöllisesti kullekin laboratoriokokonaisuudelle Varaosapaketti sisältää mm. Kantosalkku Oskilloskoopin mittapäät Yleismittarin mittakaapelit Juotin ja juottimen kärjet Sulakkeita ja kytkimiä Johdinsarja Vikavirtasuoja ESD-varusteet Työpisteiden ruuvisarja Malli LABSPARE Kuvaus Laboratorion varaosapaketti Copyright: TEKLAB 10

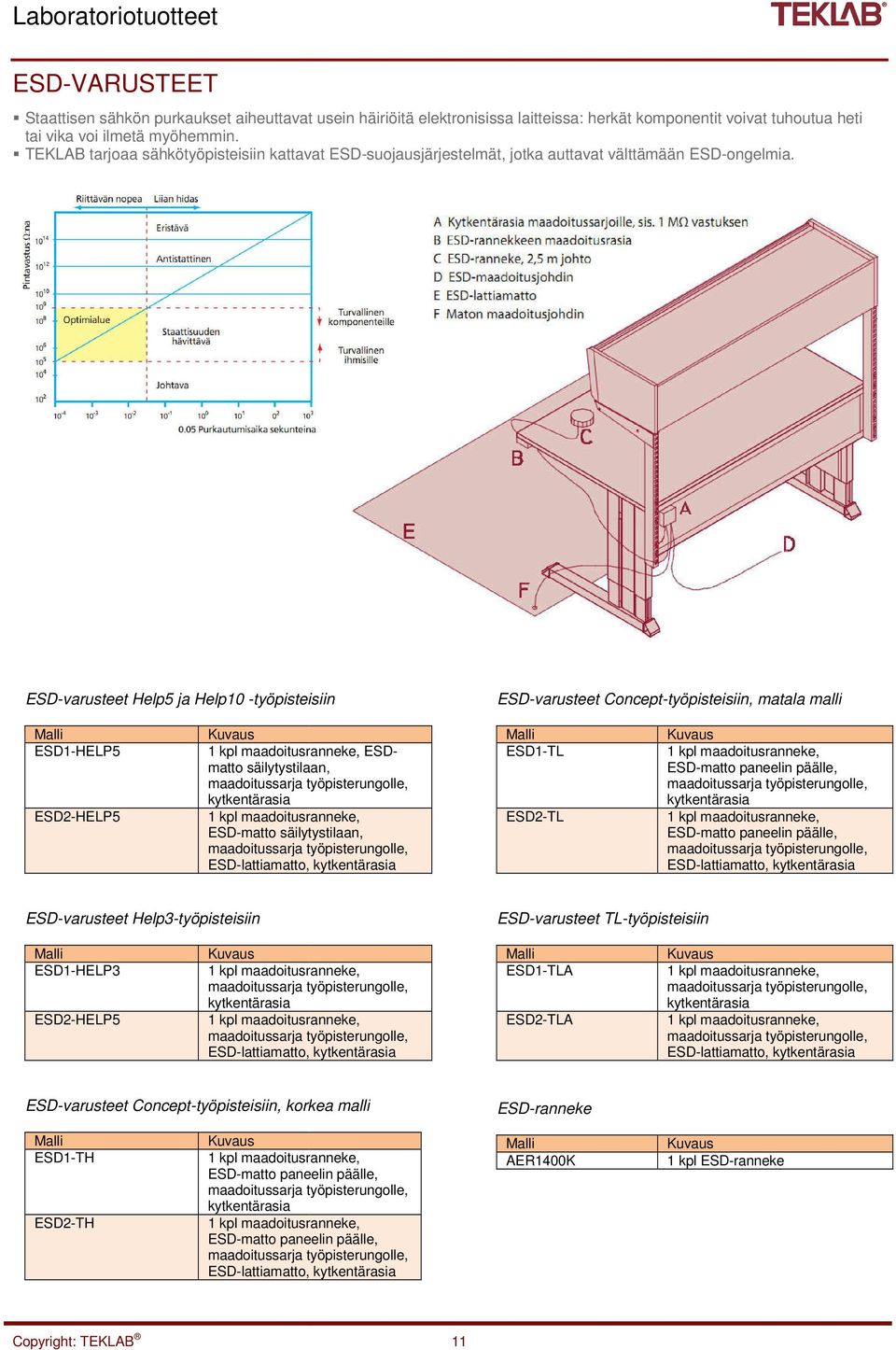

11 Laboratoriotuotteet ESD-VARUSTEET Staattisen sähkön purkaukset aiheuttavat usein häiriöitä elektronisissa laitteissa: herkät komponentit voivat tuhoutua heti tai vika voi ilmetä myöhemmin. TEKLAB tarjoaa sähkötyöpisteisiin kattavat ESD-suojausjärjestelmät, jotka auttavat välttämään ESD-ongelmia. ESD-varusteet Help5 ja Help10 -työpisteisiin ESD-varusteet Concept-työpisteisiin, työpisteisiin, matala malli Malli ESD1-HELP5 ESD2-HELP5 Kuvaus 1 kpl maadoitusranneke, ESDsäilytystilaan, maadoitussarja työpisterungolle, matto kytkentärasia 1 kpl maadoitusranneke, ESD-matto säilytystilaan, maadoitussarja työpisterungolle, ESD-lattiamatto, kytkentärasia Malli ESD1-TL ESD2-TL Kuvaus 1 kpl maadoitusranneke, ESD-matto paneelin päälle, maadoitussarja työpisterungolle, kytkentärasia 1 kpl maadoitusranneke, ESD-matto paneelin päälle, maadoitussarja työpisterungolle, ESD-lattiamatto, kytkentärasia ESD-varusteet Help3-työpisteisiin ESD-varusteet TL-työpisteisiin Malli ESD1-HELP3 ESD2-HELP5 Kuvaus 1 kpl maadoitusranneke, maadoitussarja työpisterungolle, kytkentärasia 1 kpl maadoitusranneke, maadoitussarja työpisterungolle, ESD-lattiamatto, kytkentärasia Malli ESD1-TLA ESD2-TLA Kuvaus 1 kpl maadoitusranneke, maadoitussarja työpisterungolle, kytkentärasia 1 kpl maadoitusranneke, maadoitussarja työpisterungolle, ESD-lattiamatto, kytkentärasia ESD-varusteet Concept-työpisteisiin, työpisteisiin, korkea malli ESD-ranneke Malli ESD1-TH ESD2-TH Kuvaus 1 kpl maadoitusranneke, ESD-matto paneelin päälle, maadoitussarja työpisterungolle, kytkentärasia 1 kpl maadoitusranneke, ESD-matto paneelin päälle, maadoitussarja työpisterungolle, ESD-lattiamatto, kytkentärasia Malli AER1400K Kuvaus 1 kpl ESD-ranneke Copyright: TEKLAB 11

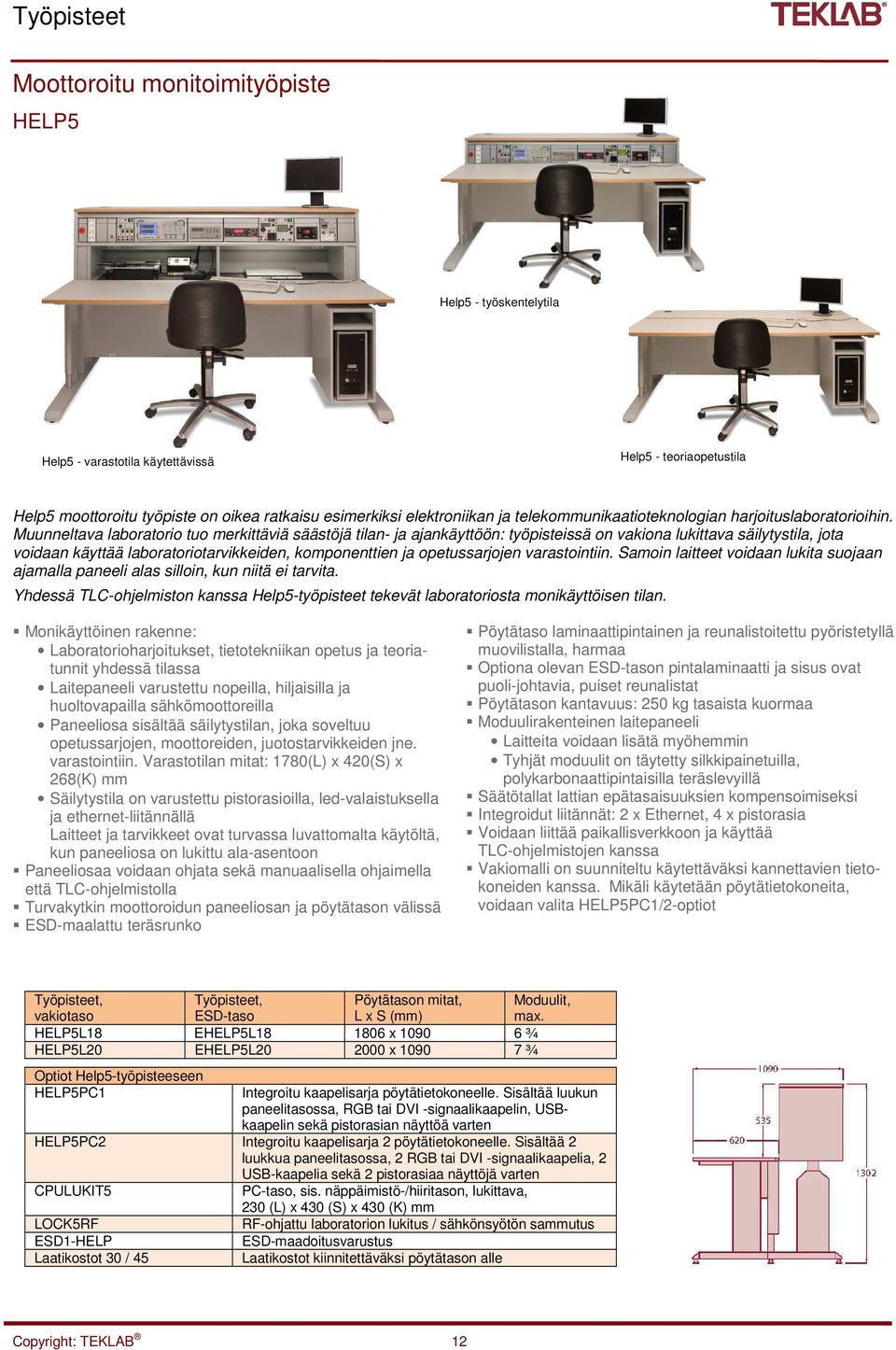

12 Työpisteet Moottoroitu monitoimityöpiste HELP5 Help5 - työskentelytila Help5 - varastotila käytettävissä Help5 - teoriaopetustila Help5 moottoroitu työpiste on oikea ratkaisu esimerkiksi elektroniikan ja telekommunikaatioteknologian harjoituslaboratorioihin. Muunneltava laboratorio tuo merkittäviä säästöjä tilan- ja ajankäyttöön: työpisteissä on vakiona lukittava säilytystila, jota voidaan käyttää laboratoriotarvikkeiden, komponenttien ja opetussarjojen varastointiin. Samoin laitteet voidaan lukita suojaan ajamalla paneeli alas silloin, kun niitä ei tarvita. Yhdessä TLC-ohjelmiston kanssa Help5-työpisteet tekevät laboratoriosta monikäyttöisen tilan. Monikäyttöinen rakenne: Laboratorioharjoitukset, tietotekniikan opetus ja teoriatunnit yhdessä tilassa Laitepaneeli varustettu nopeilla, hiljaisilla ja huoltovapailla sähkömoottoreilla Paneeliosa sisältää säilytystilan, joka soveltuu opetussarjojen, moottoreiden, juotostarvikkeiden jne. varastointiin. Varastotilan mitat: 1780(L) x 420(S) x 268(K) mm Säilytystila on varustettu pistorasioilla, led-valaistuksella ja ethernet-liitännällä Laitteet ja tarvikkeet ovat turvassa luvattomalta käytöltä, kun paneeliosa on lukittu ala-asentoon Paneeliosaa voidaan ohjata sekä manuaalisella ohjaimella että TLC-ohjelmistolla Turvakytkin moottoroidun paneeliosan ja pöytätason välissä ESD-maalattu teräsrunko Pöytätaso laminaattipintainen ja reunalistoitettu pyöristetyllä muovilistalla, harmaa Optiona olevan ESD-tason pintalaminaatti ja sisus ovat puoli-johtavia, puiset reunalistat Pöytätason kantavuus: 250 kg tasaista kuormaa Moduulirakenteinen laitepaneeli Laitteita voidaan lisätä myöhemmin Tyhjät moduulit on täytetty silkkipainetuilla, polykarbonaattipintaisilla teräslevyillä Säätötallat lattian epätasaisuuksien kompensoimiseksi Integroidut liitännät: 2 x Ethernet, 4 x pistorasia Voidaan liittää paikallisverkkoon ja käyttää TLC-ohjelmistojen kanssa Vakiomalli on suunniteltu käytettäväksi kannettavien tietokoneiden kanssa. Mikäli käytetään pöytätietokoneita, voidaan valita HELP5PC1/2-optiot Työpisteet, vakiotaso Työpisteet, ESD-taso Pöytätason mitat, L x S (mm) Moduulit, max. HELP5L18 EHELP5L x ¾ HELP5L20 EHELP5L x ¾ Optiot Help5-työpisteeseen HELP5PC1 Integroitu kaapelisarja pöytätietokoneelle. Sisältää luukun paneelitasossa, RGB tai DVI -signaalikaapelin, USBkaapelin sekä pistorasian näyttöä varten HELP5PC2 Integroitu kaapelisarja 2 pöytätietokoneelle. Sisältää 2 luukkua paneelitasossa, 2 RGB tai DVI -signaalikaapelia, 2 USB-kaapelia sekä 2 pistorasiaa näyttöjä varten CPULUKIT5 LOCK5RF ESD1-HELP Laatikostot 30 / 45 PC-taso, sis. näppäimistö-/hiiritason, lukittava, 230 (L) x 430 (S) x 430 (K) mm RF-ohjattu laboratorion lukitus / sähkönsyötön sammutus ESD-maadoitusvarustus Laatikostot kiinnitettäväksi pöytätason alle Copyright: TEKLAB 12

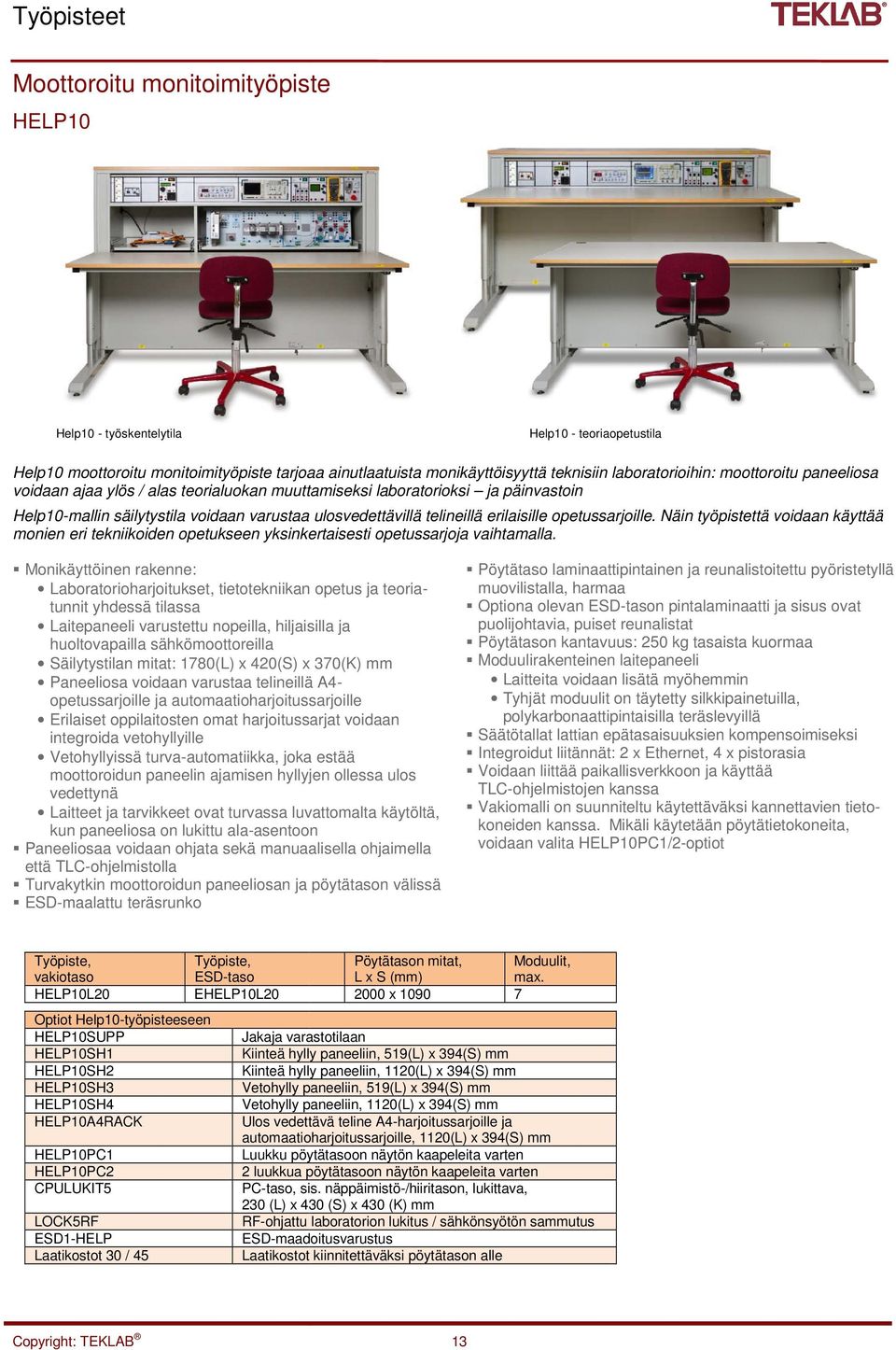

13 Työpisteet Moottoroitu monitoimityöpiste HELP10 Help10 - työskentelytila Help10 - teoriaopetustila Help10 moottoroitu monitoimityöpiste tarjoaa ainutlaatuista monikäyttöisyyttä teknisiin laboratorioihin: moottoroitu paneeliosa voidaan ajaa ylös / alas teorialuokan muuttamiseksi laboratorioksi ja päinvastoin Help10-mallin säilytystila voidaan varustaa ulosvedettävillä telineillä erilaisille opetussarjoille. Näin työpistettä voidaan käyttää monien eri tekniikoiden opetukseen yksinkertaisesti opetussarjoja vaihtamalla. Monikäyttöinen rakenne: Laboratorioharjoitukset, tukset, tietotekniikan opetus ja teoriatunnit yhdessä tilassa Laitepaneeli varustettu nopeilla, hiljaisilla ja huoltovapailla sähkömoottoreilla Säilytystilan mitat: 1780(L) x 420(S) x 370(K) mm Paneeliosa voidaan varustaa telineillä A4- opetussarjoille ja automaatioharjoitussarjoille Erilaiset oppilaitosten omat harjoitussarjat voidaan integroida vetohyllyille Vetohyllyissä turva-automatiikka, automatiikka, joka estää moottoroidun paneelin ajamisen hyllyjen ollessa ulos vedettynä Laitteet ja tarvikkeet ovat turvassa luvattomalta käytöltä, kun paneeliosa on lukittu ala-asentoonasentoon Paneeliosaa voidaan ohjata sekä manuaalisella ohjaimella että TLC-ohjelmistolla Turvakytkin moottoroidun paneeliosan ja pöytätason välissä ESD-maalattu teräsrunko Pöytätaso laminaattipintainen ja reunalistoitettu pyöristetyllä muovilistalla, harmaa Optiona olevan ESD-tason pintalaminaatti ja sisus ovat puolijohtavia, puiset reunalistat Pöytätason kantavuus: 250 kg tasaista kuormaa Moduulirakenteinen laitepaneeli Laitteita voidaan lisätä myöhemmin Tyhjät moduulit on täytetty silkkipainetuilla, polykarbonaattipintaisilla teräslevyillä Säätötallat lattian epätasaisuuksien kompensoimiseksi Integroidut liitännät: 2 x Ethernet, 4 x pistorasia Voidaan liittää paikallisverkkoon ja käyttää TLC-ohjelmistojen kanssa Vakiomalli on suunniteltu käytettäväksi kannettavien tieto- koneiden kanssa. Mikäli käytetään pöytätietokoneita, voidaan valita HELP10PC1/2-optiot Työpiste, vakiotaso HELP10L20 Optiot Help10-työpisteeseen HELP10SUPP HELP10SH1 HELP10SH2 HELP10SH3 HELP10SH4 HELP10A4RACK HELP10PC1 HELP10PC2 CPULUKIT5 LOCK5RF ESD1-HELP Laatikostot 30 / 45 Työpiste, ESD-taso EHELP10L20 Pöytätason mitat, Moduulit, L x S (mm) max x Jakaja varastotilaan Kiinteä hylly paneeliin, 519(L) x 394(S) mm Kiinteä hylly paneeliin, 1120(L) x 394(S) mm Vetohylly paneeliin, 519(L) x 394(S) mm Vetohylly paneeliin, 1120(L) x 394(S) mm Ulos vedettävä teline A4-harjoitussarjoille ja automaatioharjoitussarjoille, 1120(L) x 394(S) mm Luukku pöytätasoon näytön kaapeleita varten 2 luukkua pöytätasoon näytön kaapeleita varten PC-taso, sis. näppäimistö-/hiiritason, lukittava, 230 (L) x 430 (S) x 430 (K) mm RF-ohjattu laboratorion lukitus / sähkönsyötön sammutus ESD-maadoitusvarustus Laatikostot kiinnitettäväksi pöytätason alle Copyright: TEKLAB 13

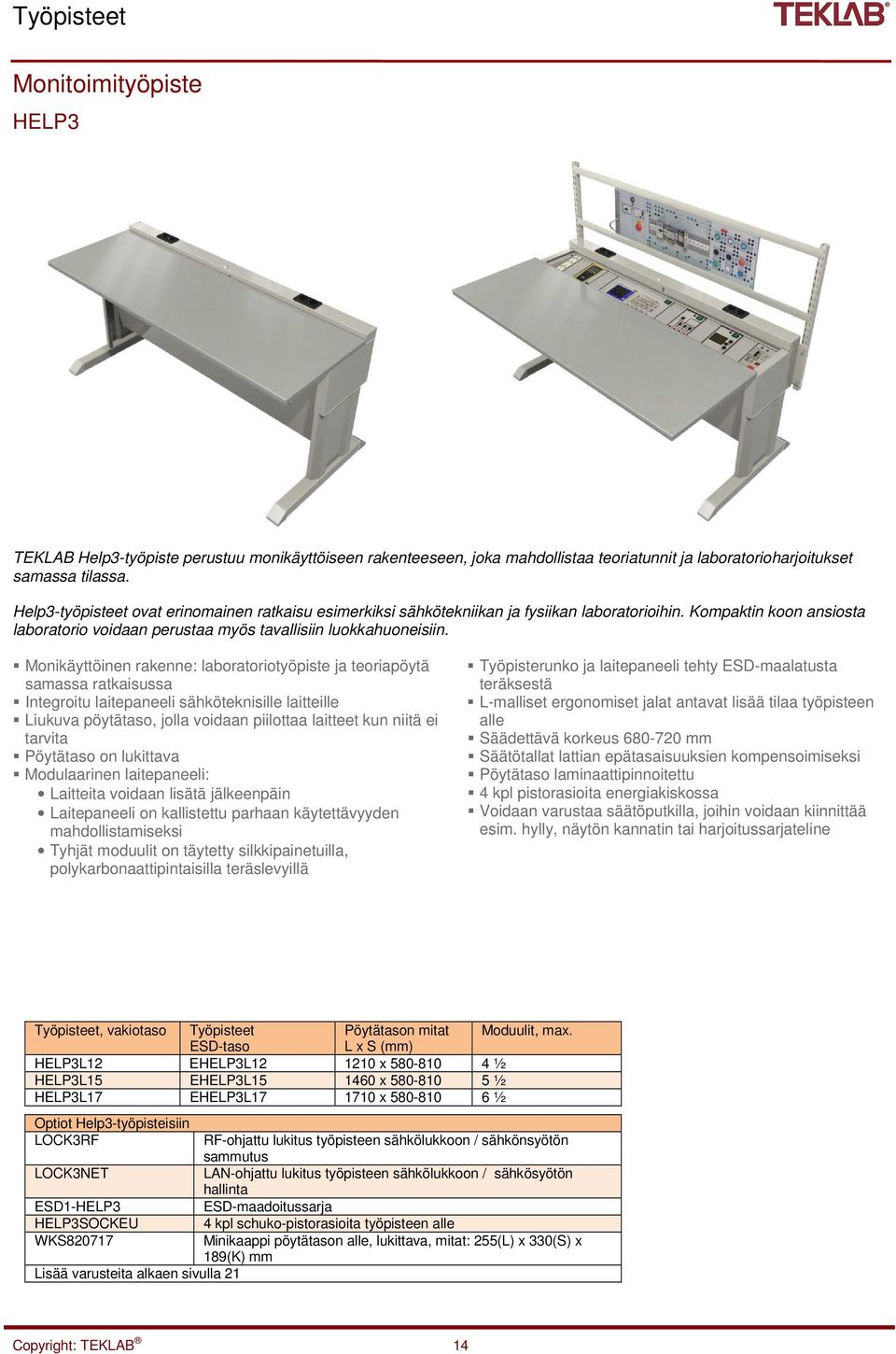

14 Työpisteet Monitoimityöpiste HELP3 TEKLAB Help3-työpiste perustuu monikäyttöiseen rakenteeseen, joka mahdollistaa teoriatunnit ja laboratorioharjoitukset samassa tilassa. Help3-työpisteet ovat erinomainen ratkaisu esimerkiksi sähkötekniikan ja fysiikan laboratorioihin. Kompaktin koon ansiosta laboratorio voidaan perustaa myös tavallisiin luokkahuoneisiin. Monikäyttöinen rakenne: laboratoriotyöpiste ja teoriapöytä samassa ratkaisussa Integroitu laitepaneeli sähköteknisille laitteille Liukuva pöytätaso, jolla voidaan piilottaa laitteet kun niitä ei tarvita Pöytätaso on lukittava Modulaarinen laitepaneeli: Laitteita voidaan lisätä jälkeenpäin Laitepaneeli on kallistettu parhaan käytettävyyden mahdollistamiseksi Tyhjät moduulit on täytetty silkkipainetuilla, polykarbonaattipintaisilla teräslevyillä Työpisterunko ja laitepaneeli tehty ESD-maalatusta teräksestä L-malliset ergonomiset jalat antavat lisää tilaa työpisteen alle Säädettävä korkeus mm Säätötallat lattian epätasaisuuksien kompensoimiseksi Pöytätaso laminaattipinnoitettu 4 kpl pistorasioita energiakiskossa Voidaan varustaa säätöputkilla, joihin voidaan kiinnittää esim. hylly, näytön kannatin tai harjoitussarjateline Työpisteet, vakiotaso Työpisteet Pöytätason mitat Moduulit, max. ESD-taso L x S (mm) HELP3L12 EHELP3L x ½ HELP3L15 EHELP3L x ½ HELP3L17 EHELP3L x ½ Optiot Help3-työpisteisiin LOCK3RF RF-ohjattu lukitus työpisteen sähkölukkoon / sähkönsyötön sammutus LOCK3NET LAN-ohjattu lukitus työpisteen sähkölukkoon / sähkösyötön hallinta ESD1-HELP3 ESD-maadoitussarja HELP3SOCKEU 4 kpl schuko-pistorasioita työpisteen alle WKS Minikaappi pöytätason alle, lukittava, mitat: 255(L) x 330(S) x 189(K) mm Lisää varusteita alkaen sivulla 21 Copyright: TEKLAB 14

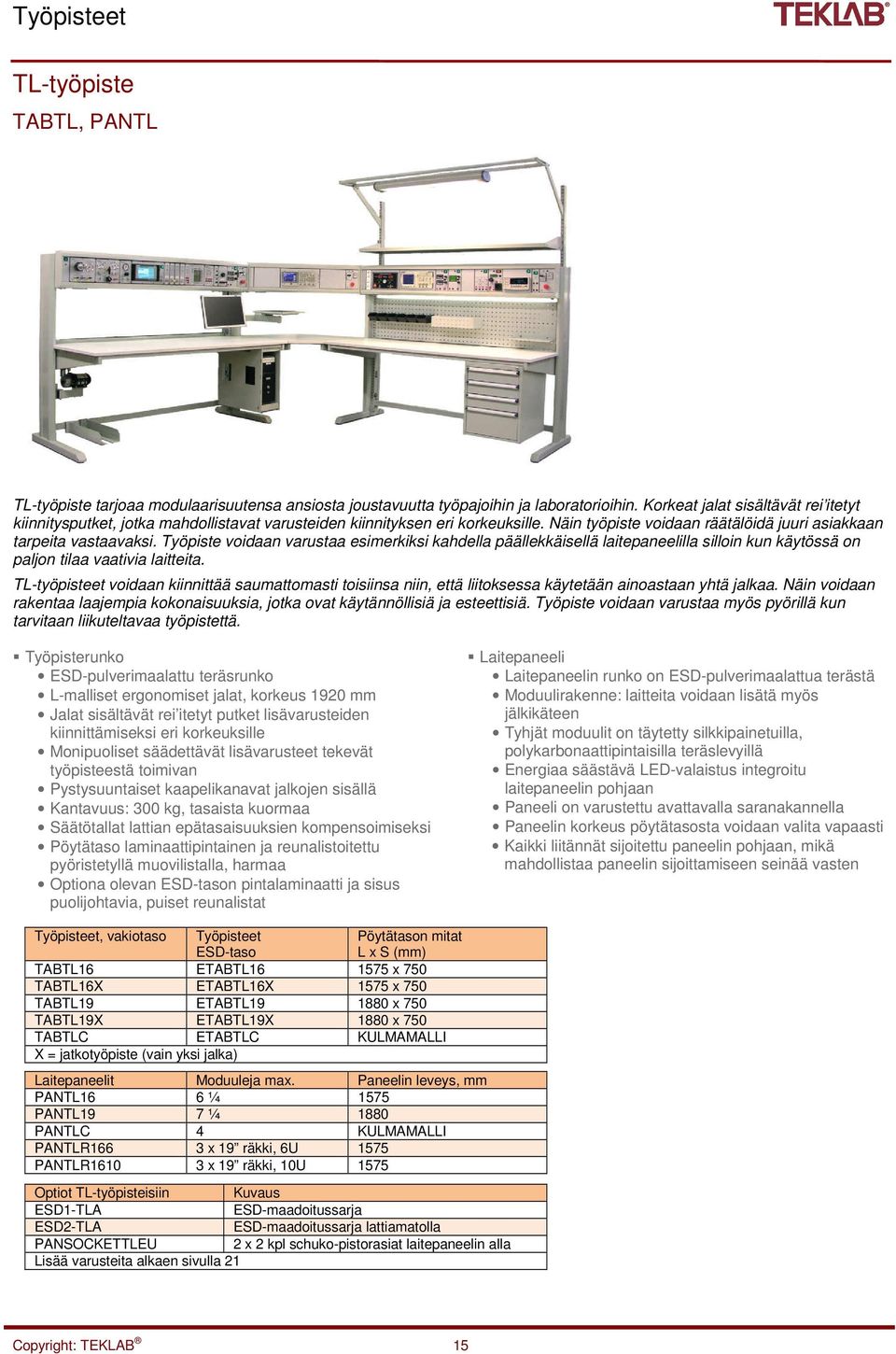

15 Työpisteet TL-työpiste TABTL, PANTL TL-työpiste tarjoaa modulaarisuutensa ansiosta joustavuutta työpajoihin ja laboratorioihin. Korkeat jalat sisältävät rei itetyt kiinnitysputket, jotka mahdollistavat varusteiden kiinnityksen eri korkeuksille. Näin työpiste voidaan räätälöidä juuri asiakkaan tarpeita vastaavaksi. Työpiste voidaan varustaa esimerkiksi kahdella päällekkäisellä laitepaneelilla silloin kun käytössä on paljon tilaa vaativia laitteita. TL-työpisteet voidaan kiinnittää saumattomasti toisiinsa niin, että liitoksessa käytetään ainoastaan yhtä jalkaa. Näin voidaan rakentaa laajempia kokonaisuuksia, jotka ovat käytännöllisiä ja esteettisiä. Työpiste voidaan varustaa myös pyörillä kun tarvitaan liikuteltavaa työpistettä. Työpisterunko ESD-pulverimaalattu teräsrunko L-malliset ergonomiset jalat, korkeus 1920 mm Jalat sisältävät rei itetyt putket lisävarusteiden kiinnittämiseksi eri korkeuksille Monipuoliset säädettävät lisävarusteet tekevät työpisteestä toimivan Pystysuuntaiset kaapelikanavat jalkojen sisällä Kantavuus: 300 kg, tasaista kuormaa Säätötallat lattian epätasaisuuksien kompensoimiseksi Pöytätaso laminaattipintainen ja reunalistoitettu pyöristetyllä muovilistalla, harmaa Optiona olevan ESD-tason pintalaminaatti ja sisus puolijohtavia, puiset reunalistat Laitepaneeli Laitepaneelin runko on ESD-pulverimaalattua terästä Moduulirakenne: laitteita voidaan lisätä myös jälkikäteen Tyhjät moduulit on täytetty silkkipainetuilla, polykarbonaattipintaisilla teräslevyillä Energiaa säästävä LED-valaistus integroitu laitepaneelin pohjaan Paneeli on varustettu avattavalla saranakannella Paneelin korkeus pöytätasosta voidaan valita vapaasti Kaikki liitännät sijoitettu paneelin pohjaan, mikä mahdollistaa paneelin sijoittamiseen seinää vasten Työpisteet, vakiotaso Työpisteet ESD-taso Pöytätason mitat L x S (mm) TABTL16 ETABTL x 750 TABTL16X ETABTL16X 1575 x 750 TABTL19 ETABTL x 750 TABTL19X ETABTL19X 1880 x 750 TABTLC ETABTLC KULMAMALLI X = jatkotyöpiste (vain yksi jalka) Laitepaneelit Moduuleja max. Paneelin leveys, mm PANTL16 6 ¼ 1575 PANTL19 7 ¼ 1880 PANTLC 4 KULMAMALLI PANTLR166 3 x 19 räkki, 6U 1575 PANTLR x 19 räkki, 10U 1575 Optiot TL-työpisteisiin Kuvaus ESD1-TLA ESD-maadoitussarja ESD2-TLA ESD-maadoitussarja lattiamatolla PANSOCKETTLEU 2 x 2 kpl schuko-pistorasiat laitepaneelin alla Lisää varusteita alkaen sivulla 21 Copyright: TEKLAB 15

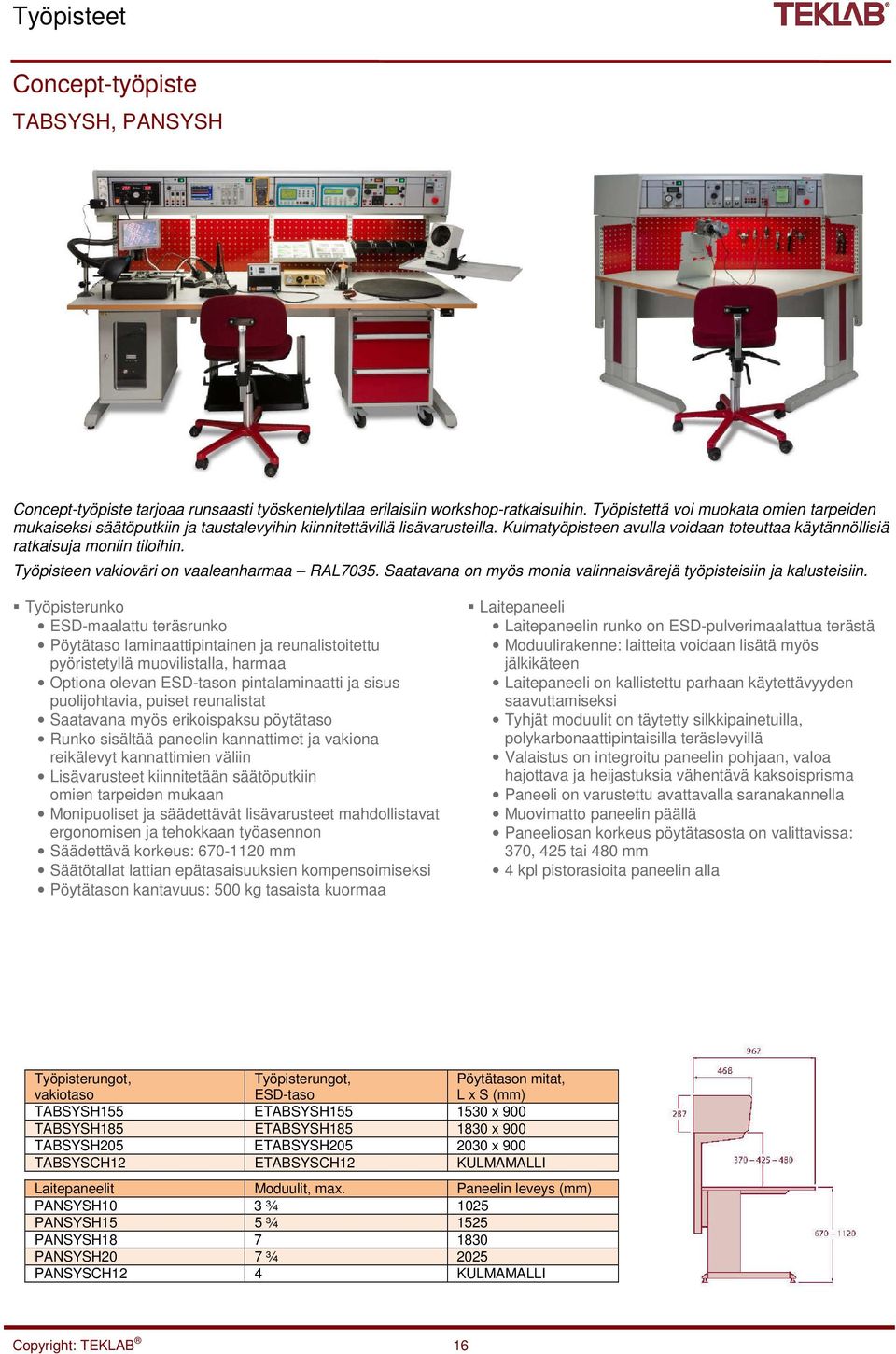

16 Työpisteet Concept-työpiste TABSYSH, PANSYSH Concept-työpiste tarjoaa runsaasti työskentelytilaa erilaisiin workshop-ratkaisuihin. Työpistettä voi muokata omien tarpeiden mukaiseksi säätöputkiin ja taustalevyihin kiinnitettävillä lisävarusteilla. Kulmatyöpisteen avulla voidaan toteuttaa käytännöllisiä ratkaisuja moniin tiloihin. Työpisteen vakioväri on vaaleanharmaa RAL7035. Saatavana on myös monia valinnaisvärejä työpisteisiin ja kalusteisiin. Työpisterunko ESD-maalattu teräsrunko Pöytätaso laminaattipintainen ja reunalistoitettu pyöristetyllä muovilistalla, harmaa Optiona olevan ESD-tason pintalaminaatti ja sisus puolijohtavia, puiset reunalistat Saatavana myös erikoispaksu pöytätaso Runko sisältää paneelin kannattimet ja vakiona reikälevyt kannattimien väliin Lisävarusteet kiinnitetään säätöputkiin omien tarpeiden mukaan Monipuoliset ja säädettävät lisävarusteet mahdollistavat ergonomisen ja tehokkaan työasennon Säädettävä korkeus: mm Säätötallat lattian epätasaisuuksien kompensoimiseksi Pöytätason kantavuus: 500 kg tasaista kuormaa Laitepaneeli Laitepaneelin runko on ESD-pulverimaalattua terästä Moduulirakenne: laitteita voidaan lisätä myös jälkikäteen Laitepaneeli on kallistettu parhaan käytettävyyden saavuttamiseksi Tyhjät moduulit on täytetty silkkipainetuilla, polykarbonaattipintaisilla teräslevyillä Valaistus on integroitu paneelin pohjaan, valoa hajottava ja heijastuksia vähentävä kaksoisprisma Paneeli on varustettu avattavalla saranakannella Muovimatto paneelin päällä Paneeliosan korkeus pöytätasosta on valittavissa: 370, 425 tai 480 mm 4 kpl pistorasioita paneelin alla Työpisterungot, vakiotaso Työpisterungot, ESD-taso Pöytätason mitat, L x S (mm) TABSYSH155 ETABSYSH x 900 TABSYSH185 ETABSYSH x 900 TABSYSH205 ETABSYSH x 900 TABSYSCH12 ETABSYSCH12 KULMAMALLI Laitepaneelit Moduulit, max. Paneelin leveys (mm) PANSYSH10 3 ¾ 1025 PANSYSH15 5 ¾ 1525 PANSYSH PANSYSH20 7 ¾ 2025 PANSYSCH12 4 KULMAMALLI Copyright: TEKLAB 16

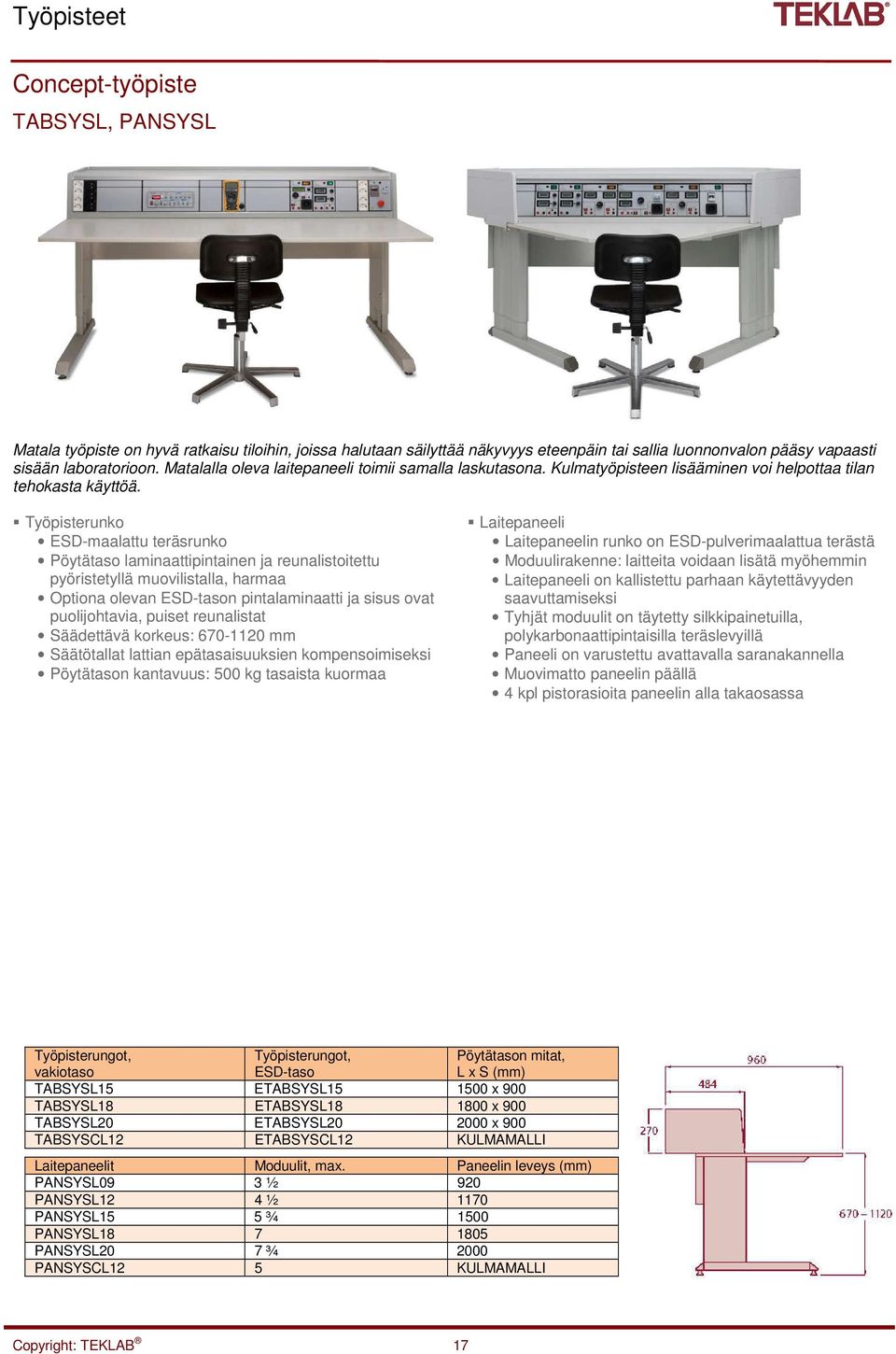

17 Työpisteet Concept-työpiste TABSYSL, PANSYSL Matala työpiste on hyvä ratkaisu tiloihin, joissa halutaan säilyttää näkyvyys eteenpäin tai sallia luonnonvalon pääsy vapaasti sisään laboratorioon. Matalalla oleva laitepaneeli toimii samalla laskutasona. Kulmatyöpisteen lisääminen voi helpottaa tilan tehokasta käyttöä. Työpisterunko ESD-maalattu teräsrunko Pöytätaso laminaattipintainen ja reunalistoitettu pyöristetyllä muovilistalla, harmaa Optiona olevan ESD-tason pintalaminaatti ja sisus ovat puolijohtavia, puiset reunalistat Säädettävä korkeus: mm Säätötallat lattian epätasaisuuksien kompensoimiseksi Pöytätason kantavuus: 500 kg tasaista kuormaa Laitepaneeli Laitepaneelin runko on ESD-pulverimaalattua terästä Moduulirakenne: laitteita voidaan lisätä myöhemmin Laitepaneeli on kallistettu parhaan käytettävyyden saavuttamiseksi Tyhjät moduulit on täytetty silkkipainetuilla, polykarbonaattipintaisilla teräslevyillä Paneeli on varustettu avattavalla saranakannella Muovimatto paneelin päällä 4 kpl pistorasioita paneelin alla takaosassa Työpisterungot, vakiotaso Työpisterungot, ESD-taso Pöytätason mitat, L x S (mm) TABSYSL15 ETABSYSL x 900 TABSYSL18 ETABSYSL x 900 TABSYSL20 ETABSYSL x 900 TABSYSCL12 ETABSYSCL12 KULMAMALLI Laitepaneelit Moduulit, max. Paneelin leveys (mm) PANSYSL09 3 ½ 920 PANSYSL12 4 ½ 1170 PANSYSL15 5 ¾ 1500 PANSYSL PANSYSL20 7 ¾ 2000 PANSYSCL12 5 KULMAMALLI Copyright: TEKLAB 17

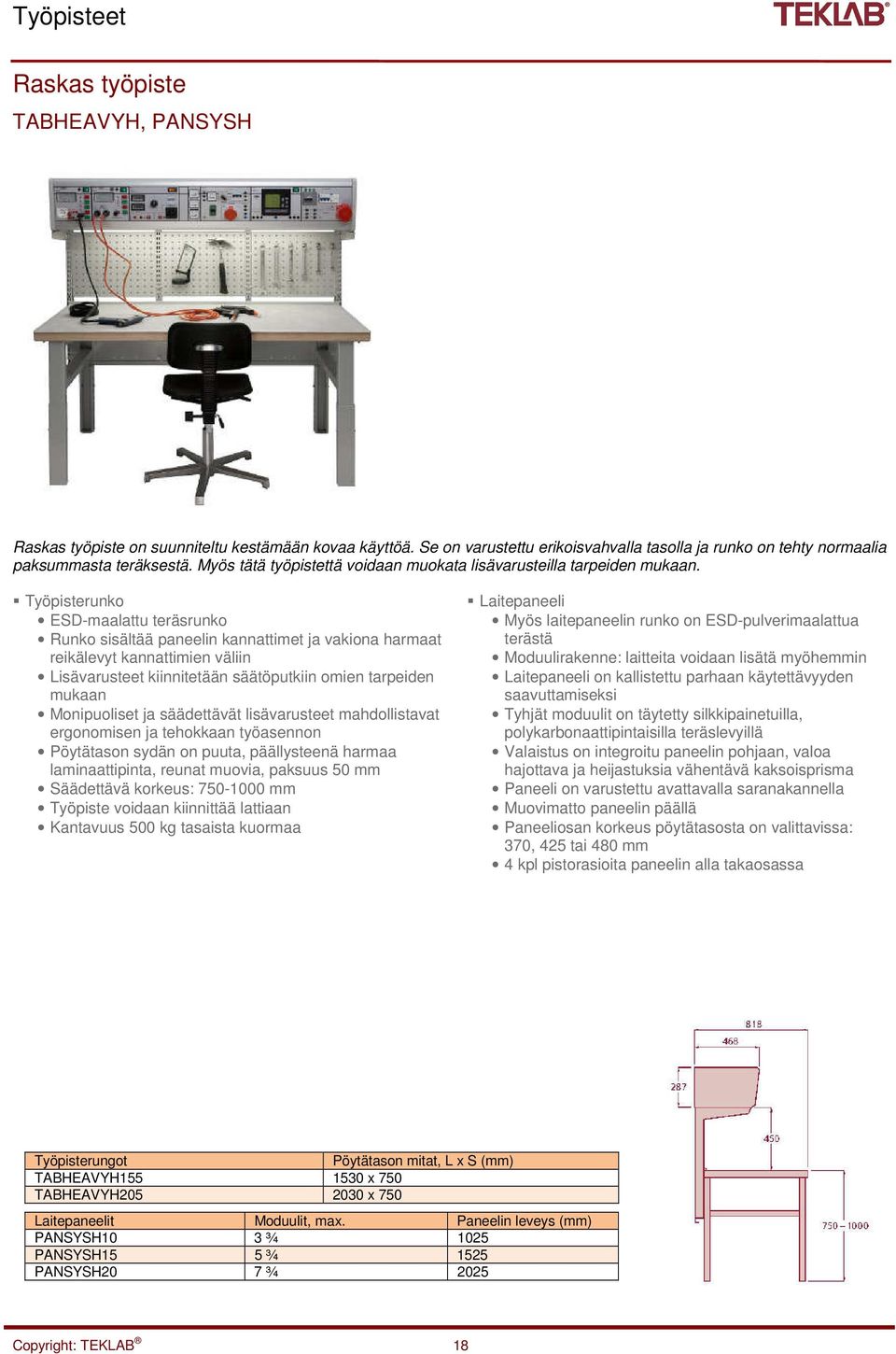

18 Työpisteet Raskas työpiste TABHEAVYH, PANSYSH Raskas työpiste on suunniteltu kestämään kovaa käyttöä. Se on varustettu erikoisvahvalla tasolla ja runko on tehty normaalia paksummasta teräksestä. Myös tätä työpistettä voidaan muokata lisävarusteilla tarpeiden mukaan. Työpisterunko ESD-maalattu teräsrunko Runko sisältää paneelin kannattimet ja vakiona harmaat reikälevyt kannattimien väliin Lisävarusteet kiinnitetään säätöputkiin omien tarpeiden mukaan Monipuoliset ja säädettävät lisävarusteet mahdollistavat ergonomisen ja tehokkaan työasennon Pöytätason sydän on puuta, päällysteenä harmaa laminaattipinta, reunat muovia, paksuus 50 mm Säädettävä korkeus: mm Työpiste voidaan kiinnittää lattiaan Kantavuus 500 kg tasaista kuormaa Laitepaneeli Myös laitepaneelin runko on ESD-pulverimaalattua terästä Moduulirakenne: laitteita voidaan lisätä myöhemmin Laitepaneeli on kallistettu parhaan käytettävyyden saavuttamiseksi Tyhjät moduulit on täytetty silkkipainetuilla, polykarbonaattipintaisilla teräslevyillä Valaistus on integroitu paneelin pohjaan, valoa hajottava ja heijastuksia vähentävä kaksoisprisma Paneeli on varustettu avattavalla saranakannella Muovimatto paneelin päällä Paneeliosan korkeus pöytätasosta on valittavissa: 370, 425 tai 480 mm 4 kpl pistorasioita paneelin alla takaosassa Työpisterungot Pöytätason mitat, L x S (mm) TABHEAVYH x 750 TABHEAVYH x 750 Laitepaneelit Moduulit, max. Paneelin leveys (mm) PANSYSH10 3 ¾ 1025 PANSYSH15 5 ¾ 1525 PANSYSH20 7 ¾ 2025 Copyright: TEKLAB 18

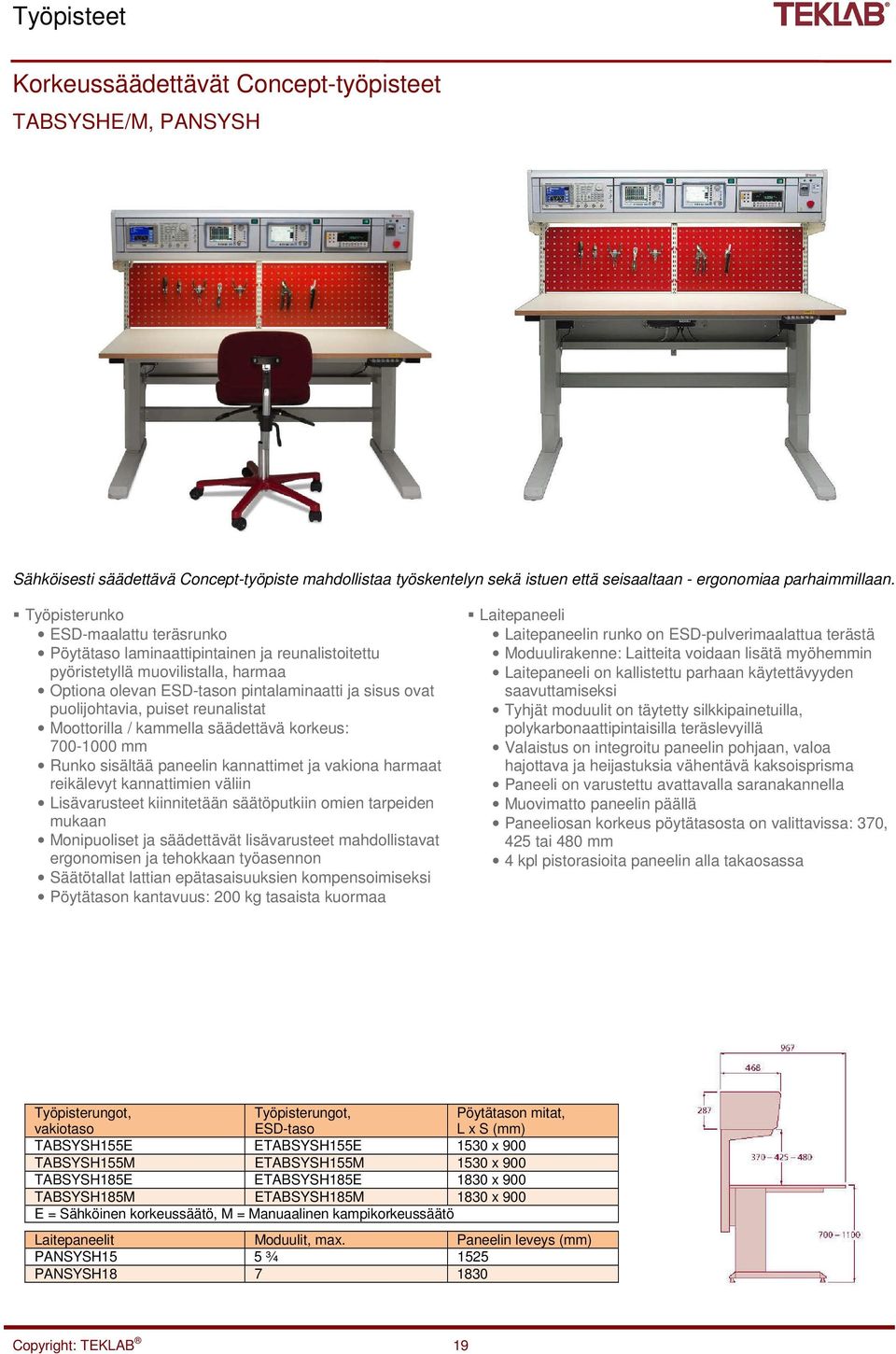

19 Työpisteet Korkeussäädettävät Concept-työpisteet TABSYSHE/M, PANSYSH Sähköisesti säädettävä Concept-työpiste mahdollistaa työskentelyn sekä istuen että seisaaltaan - ergonomiaa parhaimmillaan. Työpisterunko ESD-maalattu teräsrunko Pöytätaso laminaattipintainen ja reunalistoitettu pyöristetyllä muovilistalla, harmaa Optiona olevan ESD-tason pintalaminaatti ja sisus ovat puolijohtavia, puiset reunalistat Moottorilla / kammella säädettävä korkeus: mm Runko sisältää paneelin kannattimet ja vakiona harmaat reikälevyt kannattimien väliin Lisävarusteet kiinnitetään säätöputkiin omien tarpeiden mukaan Monipuoliset ja säädettävät lisävarusteet mahdollistavat ergonomisen ja tehokkaan työasennon Säätötallat lattian epätasaisuuksien kompensoimiseksi Pöytätason kantavuus: 200 kg tasaista kuormaa Laitepaneeli Laitepaneelin runko on ESD-pulverimaalattua terästä Moduulirakenne: Laitteita voidaan lisätä myöhemmin Laitepaneeli on kallistettu parhaan käytettävyyden saavuttamiseksi Tyhjät moduulit on täytetty silkkipainetuilla, polykarbonaattipintaisilla teräslevyillä Valaistus on integroitu paneelin pohjaan, valoa hajottava ja heijastuksia vähentävä kaksoisprisma Paneeli on varustettu avattavalla saranakannella Muovimatto paneelin päällä Paneeliosan korkeus pöytätasosta on valittavissa: 370, 425 tai 480 mm 4 kpl pistorasioita paneelin alla takaosassa Työpisterungot, vakiotaso Työpisterungot, ESD-taso Pöytätason mitat, L x S (mm) TABSYSH155E ETABSYSH155E 1530 x 900 TABSYSH155M ETABSYSH155M 1530 x 900 TABSYSH185E ETABSYSH185E 1830 x 900 TABSYSH185M ETABSYSH185M 1830 x 900 E = Sähköinen korkeussäätö, M = Manuaalinen kampikorkeussäätö Laitepaneelit Moduulit, max. Paneelin leveys (mm) PANSYSH15 5 ¾ 1525 PANSYSH Copyright: TEKLAB 19

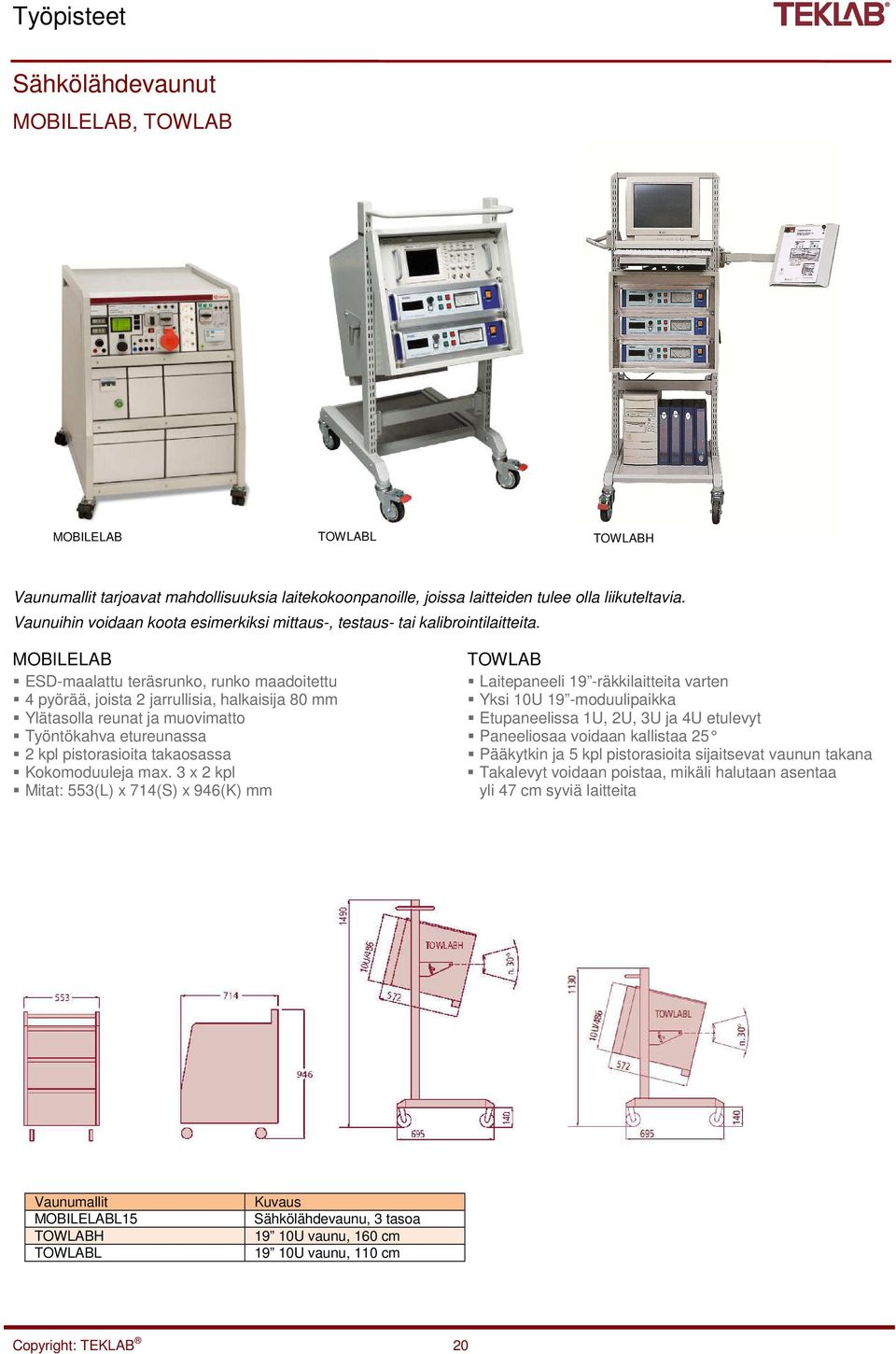

20 Työpisteet Sähkölähdevaunut MOBILELAB, TOWLAB MOBILELAB TOWLABL TOWLABH Vaunumallit tarjoavat mahdollisuuksia laitekokoonpanoille, joissa laitteiden tulee olla liikuteltavia. Vaunuihin voidaan koota esimerkiksi mittaus-, testaus- tai kalibrointilaitteita. MOBILELAB ESD-maalattu teräsrunko, runko maadoitettu 4 pyörää, joista 2 jarrullisia, halkaisija 80 mm Ylätasolla reunat ja muovimatto Työntökahva etureunassa 2 kpl pistorasioita takaosassa Kokomoduuleja max. 3 x 2 kpl Mitat: 553(L) x 714(S) x 946(K) mm TOWLAB Laitepaneeli 19 -räkkilaitteita varten Yksi 10U 19 -moduulipaikka Etupaneelissa 1U, 2U, 3U ja 4U etulevyt Paneeliosaa voidaan kallistaa 25 Pääkytkin ja 5 kpl pistorasioita sijaitsevat vaunun takana Takalevyt voidaan poistaa, mikäli halutaan asentaa yli 47 cm syviä laitteita Vaunumallit MOBILELABL15 TOWLABH TOWLABL Kuvaus Sähkölähdevaunu, 3 tasoa 19 10U vaunu, 160 cm 19 10U vaunu, 110 cm Copyright: TEKLAB 20
