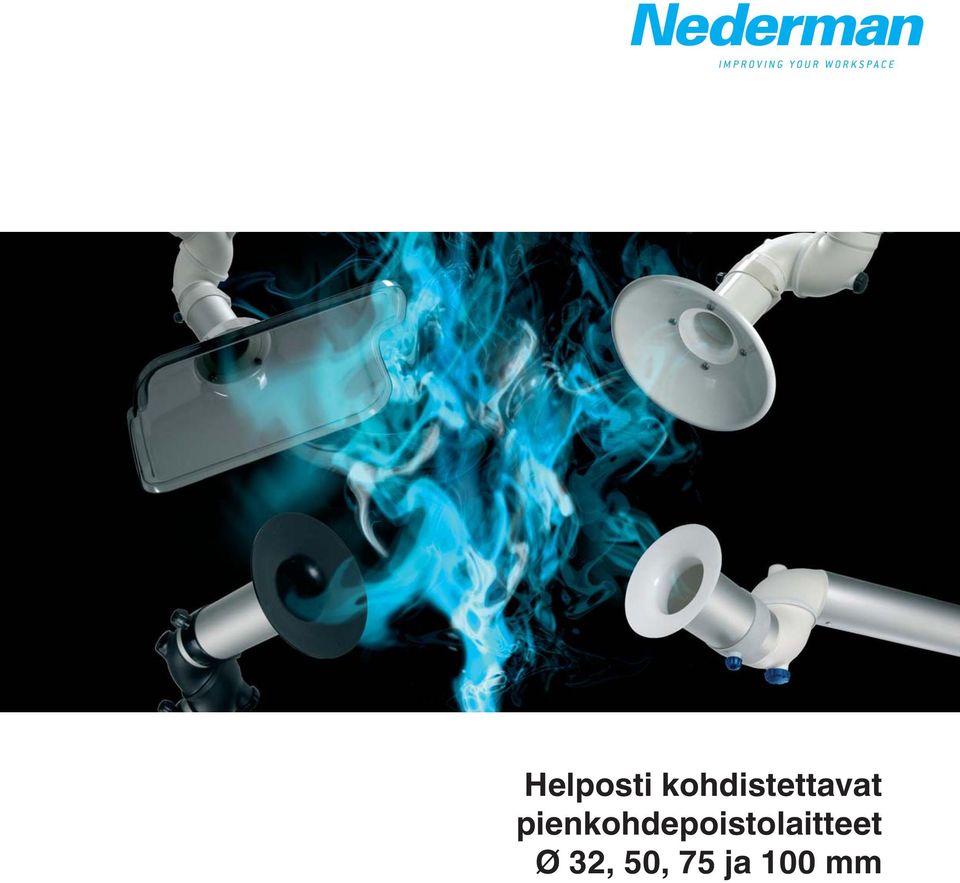

1 Helposti kohdistettavat pienkohdepoistolaitteet Ø 32, 50, 75 ja 100 mm

2 Uuden sukupolven joustavat pienkohdepoistolaitteet Nederman on tuonut markkinoille uuden sukupolven helposti käsiteltävät ja liikuteltavat FX-pienkohdepoistolatteet. Nämä ominaisuuksiltaan ainutlaatuiset tuotteet ovat hyvä esimerkki Nedermanin huippuosaamisesta luovien teknologiaratkaisujen kehittäjänä turvallisen ja puhtaan työympäristön aikaansaamiseksi. Pienkohdepoistolaitteiden varret on tehty anodisoidusta alumiinista ja liikkuvat nivelet polypropeenista, minkä ansiosta varsisto on kestävä, helposti liikuteltava ja kevyt käsitellä. Laitteistot soveltuvat erityisen hyvin työkohteisiin, joissa tarvitaan pientä, joustavaa ja helppokäyttöistä kohdepoistolaitteistoa poistamaan savua, kaasua, pölyä tai hiukkasia kun tehdään juotoksia, liimataan tai käsitellään liuottimia ja muita haitallisia aineita. Tuotevalikoimaan kuuluu myös erittäin käteviä itse asennettavia laitteistopaketteja, joihin sisältyy letkuston lisäksi puhallin ja suodatinyksikkö. Katto-, seinä-, lattia- tai pöytäkiinnitys Monikäyttöisen kiinnitystelineen ansiosta pienkohdepoistolaitteisto voidaan kiinnittää vapaasti kattoon, seinään, lattiaan tai työtasoon. Teollisuus-, tutkimus- ja opetuskäyttöön Pienkohdepoistolaitteistot tarjoavat täydellisen ratkaisun useissa työkohteissa. Esimerkkeinä: - Kemian- ja lääketeollisuus - Elektroniikkateollisuus - Tutkimuslaboratoriot - Koulujen kemian ja sähkötekniikan luokat. 2

Pienkohdepoistolaitteiden varret on tehty anodisoidusta alumiinista ja liikkuvat nivelet polypropeenista, minkä ansiosta varsisto on kestävä, helposti liikuteltava ja kevyt käsitellä.

3 Ainutlaatuinen käsiteltävyys Imuvarren uloimmat nivelet kääntyvät 360 ja tämä mahdollistaa imuhuuvan kohdistamisen juuri haluttuun asentoon nivelten säätöruuveilla. Optimaalisen tehokas ja hiljainen Nederman FX50, FX75 ja FX100-pienkohdepoistolaitteissa on optimaalinen ilmavirtaus ja imuteho huolellisen tuotekehityksen tuloksena. Alhaisesta painehäviöstä johtuen voidaan käyttää pienempitehoisia, energiaa säästäviä puhaltimia. Laitteet ovat myös hiljaisia ja niiden äänitaso on vähintään 5 db matalampi kuin muiden valmistajien vastaavissa laitteissa. Asennusvaihtoehdot Seinäkiinntys Lattiakiinnitys Kattokiinnitys Pöytäkiinnitys Imuvarren ulottuvuutta voidaan lisätä jatkokonsolilla, minkä ansiosta pienkohdepoistolaitetta voidaan käyttää useissa vierekkäisissä työpisteissä. 3

Alhaisesta painehäviöstä johtuen voidaan käyttää pienempitehoisia, energiaa säästäviä puhaltimia.

4 Pienkohdepoistolaitteet kaikkiin kohteisiin Nedermanin pienkohdepoistolaitteet sopivat kaikenlaisiiin työskentelykohteisiin, kuten kokoonpanoon, jossa syntyy juotoshuuruja sekä laboratorioihin, joissa on tärkeää suojautua korroosiota aiheuttavilta ja myrkyllisiltä kaasuilta. Nederman on kehittänyt kolme erilaisiin käyttökohteiin soveltuvaa pienkohdepoistosarjaa: ORIGINAL on kestävä ja luotettava sarja, joka soveltuu useimpiin käyttökohteisiin. Kuvan laite on varustettu läpinäkyvällä monikäyttöhuuvalla. ESD/EX sarja on suunniteltu elektroniikkateollisuuden käyttöön sekä työympäristöihin, joissa käsitellään räjähtäviä aineita tai joissa on riski sähköstaattisiin purkauksiin. Varsisto on tehty sähköä johtavista materiaaleista, millä eliminoidaan staattisen sähkön syntyminen ja kipinöinti. Imuhuuva on tehty anodisoidusta metallista. CHEM sarjan varsisto on valmistettu kahteen kertaan anodisoidusta alumiinista. Varsisto on suunniteltu vaativiin olosuhteisiin, joissa käsitellään syövyttäviä aineita. Kuvan pienkohdepoistolaitteeseen on liitetty maalattu ja ruostesuojattu metallihuuva. Yleiskäyttöinen minihuuva toimii myös liitososana Nederman pienkohdepoistolaitteet toimitetaan yleiskäyttöön sopivalla minihuuvalla. Muunlaista imuhuuvaa ei välttämättä tarvita. Minihuuva toimii myös lisäosina saatavien metalli- ja monikäyttöhuuvien liitososana. Metallihuuva Pienkohdepoistolaitteisiin on saatavana lisätarvikkeena läpinäkyvä monikäyttöhuuva, joka toimii sekä kupuna että näkösuojana. Monikäyttöhuuvassa on erinomainen näkyvyys eikä se myöskään aiheuta optisia vääristymiä. Huuva voidaan asettaa ja lukita helposti haluttuun asentoon. Monikäyttöhuuva 4

Nederman on kehittänyt kolme erilaisiin käyttökohteiin soveltuvaa pienkohdepoistosarjaa: ORIGINAL on kestävä ja luotettava sarja, joka soveltuu useimpiin käyttökohteisiin.

5 Kattava valikoima FX100 FX75 FX50 FX32 Uuden sukupolven pienkohdepoistolaitteita on saatavana 50, 75 ja 100 mm:n halkaisijalla. Pienkohdepoistolaitteiden ilmamäärät ovat: FX50: m 3 /h, FX75: m 3 /h ja FX100: m 3 /h FX32 (Ø 32 mm) on kompakti ja helposti liikuteltava itsekantava letkusto, joka soveltuu pieneen käyttöön ja vähäisten huurujen poistoon. Ilmamääräsuositus: m³/h. 5

Pienkohdepoistolaitteiden ilmamäärät ovat: FX50: 40-110 m 3 /h, FX75: 70-240 m 3 /h ja FX100: 200-450

6 Laiteratkaisuja itsekoottavista asiakaskohtaisiin Nederman pienkohdepoistolaitteita on saatavana itsekoottavina sarjoina sisältäen varsiston, puhaltimen, suodattimen, puhaltimen tehon säätimen, pöytäkiinnitystelineen sekä kiinnitysosat. Lisätietoja itsekoottavista sarjoista on erillisessä Pienkohdepoistolaite-kit -esitteessä sekä osoitteessa Korkealaatuisten Nederman-tuotteiden ja vankan asiantuntemuksemme ansiosta voimme tarjota asiakkaillemme laadukkaita ja luotettavia asiakaskohtaisia pienkohdepoistoratkaisuja - isoja ja pieniä. Asiantuntijatiimimme auttaa rakentamaan asiakkaan erityistarpeisiin sopivan kokonaisuuden. Palvelumme kattaa kaiken neuvonnasta ja suunnittelusta asennustöihin sekä laitehuoltoon. Nederman Kit -pienkohdepoistolaitteisto sisältää kaiken minkä tarvitset. Nedermanilla on täydellinen valikoima puhaltimia ja suodattimia kaikenlaisiin kohdepoistojärjestelmiin.. 6

fi Korkealaatuisten Nederman-tuotteiden ja vankan asiantuntemuksemme ansiosta voimme tarjota asiakkaillemme laadukkaita ja luotettavia asiakaskohtaisia pienkohdepoistoratkaisuja - isoja ja pieniä.

7 Tuotevalikoima Pienkohdepoistolaitteet Asennus Halkaisija (mm) Pituus (mm) ORIGINAL ESD/EX CHEM Kanavaliitos ylös/alas, Ø 32 mm Ylös/alas Ylös/alas Alas Alas Ylös Ylös Alas Kanavaliitos ylös, Ø 50/75/100 mm Alas Ylös Ylös Ylös/alas Kanavaliitos alas, Alas Ø 50/75/100 mm Ylös Ylös * Huom!: Kiinnitystapa valitaan asennuspaikan mukaan. Kiinnitystarvikkeet Halkaisija (mm) Koko (mm) ORIGINAL ESD/EX CHEM Pöytä-/seinätline FX32 Kiinnitysteline Kiinnitysteline täyd. Jatkoprofi ili Pöytäkiinnitysteline Pöytäteline Seinäteline Kiinnitysteline täyd. 50 / 75 / Kiinnitysteline 50 / 75 / Jatkoprofiili 50 / 75 / Pöytäkiinnitysteline 50 / 75 / Imuhuuvat Halkaisija (mm) Koko (mm) ORIGINAL ESD/EX CHEM Imulaippa x Imulaippa Puolikupolihuuva Kupolihuuva Metallihuuva Monikäyttöhuuva Puolikupolihuuva x Kupolihuuva 32 Ø Metallihuuva 50 / 75 / 100 Ø Monikäyttöhuuva 50 / 75 / x mm Supistuskapppaleet mm 100 mm 125 mm Supistuskappale Supistuskappale Supistuskappale Supistuskappale Letku Letku Letku Letku Letku ESD/EX (musta) Letku ESD/EX (musta) Letkut 45/75/100/125 mm Letkut ESD/EX 45/75/100/125 mm Letku ESD/EX (musta) Letku ESD/EX (musta) Letku Läpivientirengas

560344 550344 Ylös 75 1100 540244 560244 550244 Ylös 75 1500 540444 560444 550444 Ylös/alas 100 1200 570144 590144 580144 Kanavaliitos alas, Alas 100 1800 570244 590244 580244 Ø 50/75/100 mm Ylös 100

8 wendelbo.com Työympäristöä parantavia tuotteita Nedermanilta Nederman on maailman johtavana työympäristölaitteiden valmistajan omistautunut jo yli 60 vuoden ajan työympäristön parantamiseen. Alla läpileikkaus Nedermanin tuotevalikoimasta. Lisätietoja pienkohdepoistolaitteista sekä muista Nedermanin tuotteista osoitteista ja K o h d e p o i s to l e tk u s to t P a k o k a a s u n p o i s to j ä r j e s te l m ä t Puhaltimet Suodattimet Keskusimurijärjestelmät Siirrettävät suodatinyksiköt T e o llis u u s im u r it L e tk u - j a k a a p e l i k e l a t TECA Oy, Tiilitie 6 A, Vantaa Asiakaspalvelu asiakaspalvelu@teca.fi, Jälleenmyyjä: Maahantuoja:

Alla läpileikkaus Nedermanin tuotevalikoimasta. Lisätietoja pienkohdepoistolaitteista sekä muista Nedermanin tuotteista osoitteista www.teca.fi
