1 Tuotekatalogi

2 Kontramin TEKLAB-tuoteryhmä on erikoistunut toimittamaan modulaarisia ja monikäyttöisiä sähkötyöpisteitä sekä teollisuuden että oppilaitosten tarpeisiin. TEKLAB-ratkaisuja käytetään esimerkiksi seuraavilla aloilla: OPPILAITOKSET Elektroniikkalaboratoriot Sähkötekniikkalaboratoriot Fysiikan laboratoriot Kalibrointilaboratoriot ICT-laboratoriot Ilmailutekniikan laboratoriot Autotekniikan laboratoriot Teollisuuden koulutuskeskukset TEOLLISUUS Sähköteollisuus Elektroniikkateollisuus Prosessiteollisuus Sotatarviketeollisuus Lääketeollisuus Merenkulku Elintarviketeollisuus 35 vuoden aikana TEKLAB-toimituksia on tehty yli 100 maahan. Tämä kansainvälinen kokemus yhdistettynä yli 1000 laboratorion ja työpisteen toimituksiin on tuonut meille tietotaitoa, jota hyödynnämme kehittäessämme alallaan johtavia ratkaisuja maailmassa. Toimimme maailmanlaajuisesti laajan kumppaniverkostomme avulla. Asiakkaat ja kumppanit tuntevat meidät luotettavana suomalaisena toimittajana, joka tarjoaa laadukkaita ja pitkäikäisiä ratkaisuja. Oikeudet esitteen muutoksiin pidätetään. Copyright: TEKLAB 2

3 SISÄLLYSLUETTELO Laboratorioesimerkit... 4 Laboratoriotuotteet... 6 Työpisteet Varusteet ja kalusteet Syöttöyksiköt Säädettävät tasajännitelähteet Kiinteät tasajännitelähteet vaiheiset vaihtojännitelähteet vaiheiset vaihtojännitelähteet Huollettavan laitteen liitännät vaiheiset vaihtojänniteliitännät Liitännät Yleismittarit LCR-mittarit Funktiogeneraattorit...51 Oskilloskoopit Tehoanalysaattorit RF-laitteet Kalibrointilaitteet Testauslaitteet Juotoslaitteet Copyright: TEKLAB 3

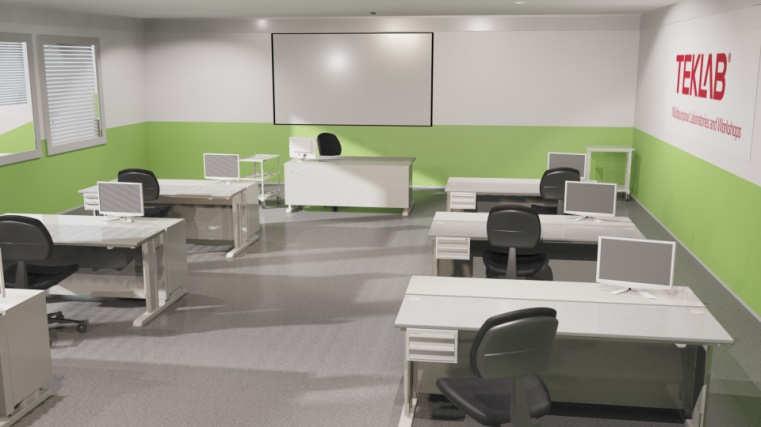

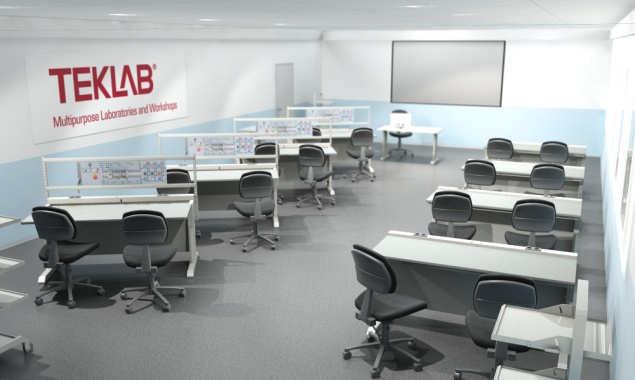

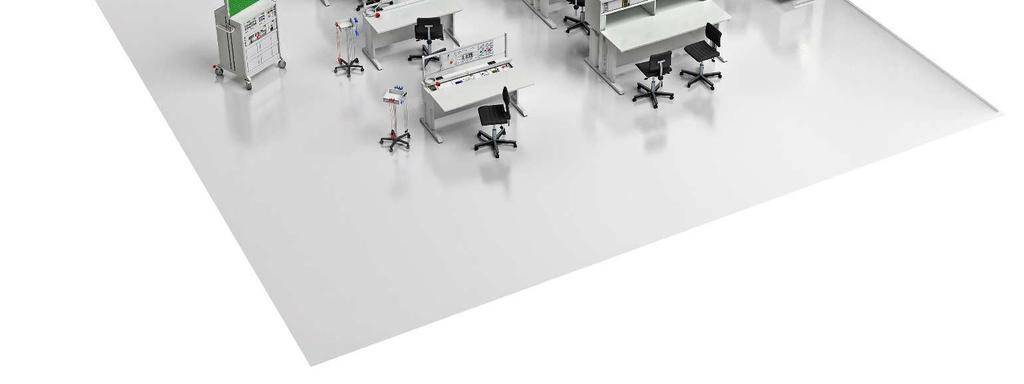

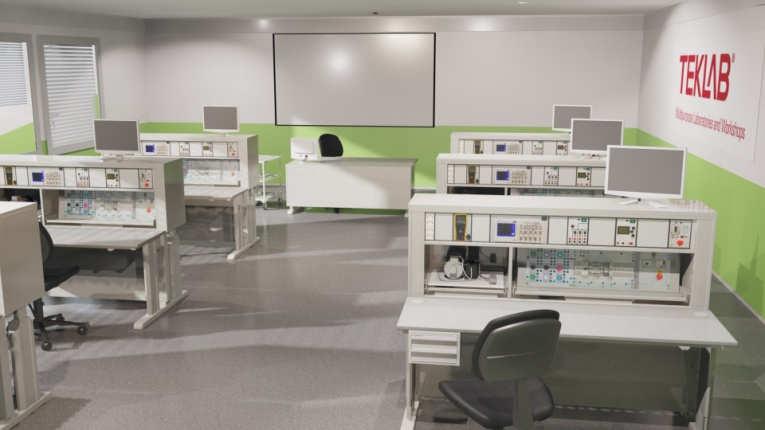

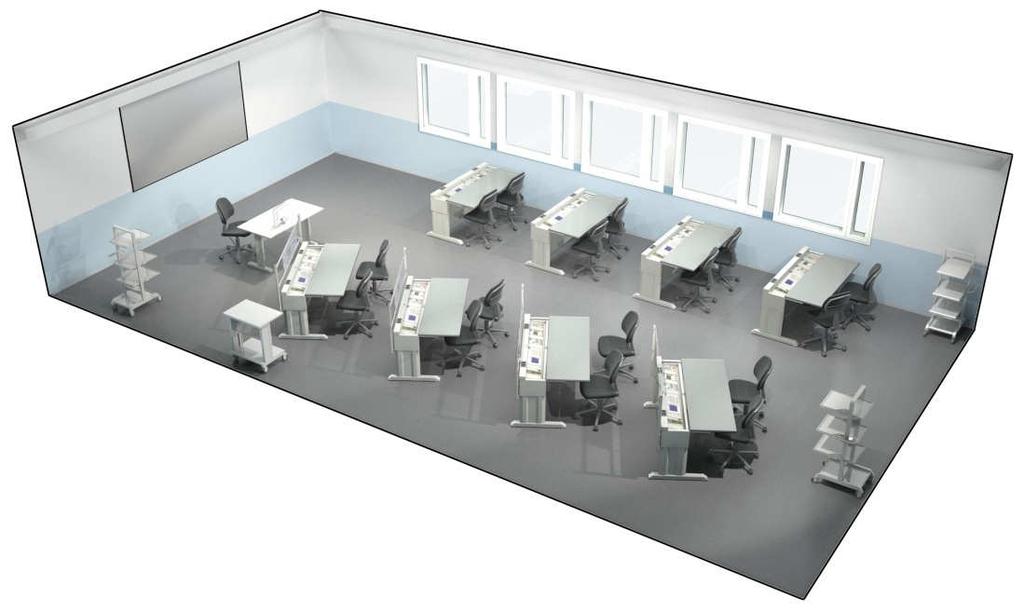

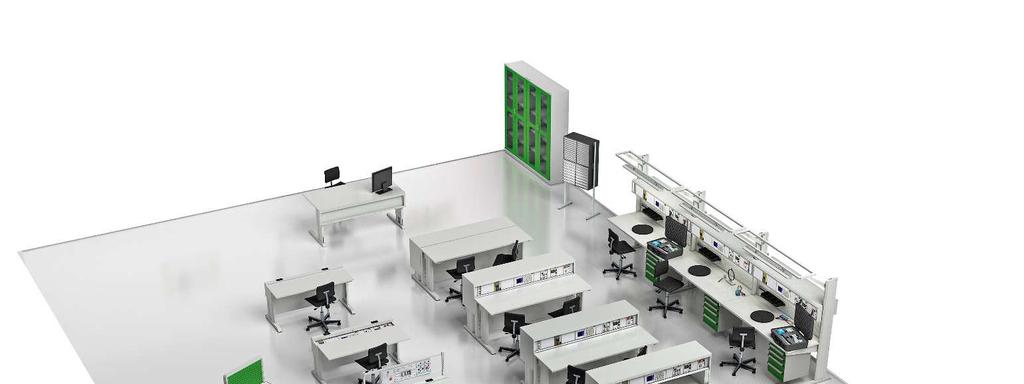

4 Laboratorioesimerkit MONIKÄYTTÖINEN HELP3-LABORATORIO TEKLAB Help3-työpiste perustuu ainutlaatuiseen monikäyttörakenteeseen, joka mahdollistaa teoriatunnit ja laboratorioharjoitukset samassa tilassa. Työpisteiden kompaktin koon ansiosta laboratorio voidaan perustaa myös tavallisiin luokkahuoneisiin, joissa tilaa on rajoitetusti. Help3-työpisteet ovat erinomainen ratkaisu sähkötekniikan perusopetukseen, fysiikan laboratorioihin sekä sähkötekniikan opettamiseen esimerkiksi tietoliikennetekniikan ja autotekniikan opiskelijoille. MONIKÄYTTÖINEN RAKENNE Help3-työpisteissä on modulaarinen sisäänrakennettu laitepaneeli, joka voidaan kalustaa asiakkaan tarpeiden mukaan. Integroidut laitteet voidaan piilottaa liukuvan pöytätason alle silloin kun niitä ei tarvita. Näin sähkötyöpiste toimii myös tavallisena työpöytänä. Pöytätaso voidaan myös lukita, jolloin laitteet ja varusteet voidaan säilyttää turvallisessa paikassa. Lisävarusteena oppilaiden työpisteisiin on saatava myös sähkölukko, jota voidaan hallita keskitetysti TEKLAB TLC - ohjelmiston kautta. Help3-työpiste: teoriatila Help3-työpiste: laboratoriotila TURVALLINEN JA TOIMIVA LABORATORIO Kaikki TEKLAB-työpisteet on varustettu sähköisillä suojajärjestelmillä turvallisen käytön mahdollistamiseksi. Laitteiden, liitäntöjen ja kaapeleiden integrointi vapauttaa paljon pöytätilaa, mikä tekee työpisteistä toimivia käyttää. Käytännöllinen suunnittelu tekee laboratoriosta myös tyylikkään näköisen. TYYPILLINEN TOIMITUSSISÄLTÖ Help3-työpisteet Integroidut laitteet Integroidut paikat harjoitusmateriaaleille Telineet ja liitännät tietokoneille Kalusteet (kaapit, laatikostot, tuolit) Suunnittelu Asennus ja koulutus Copyright: TEKLAB 4

5 Laboratorioesimerkit MONIKÄYTTÖINEN HELP5-LABORATORIO Help5 moottoroidut monitoimityöpisteet tarjoavat joustavuutta teknisiin opetustiloihin: moottoroitu paneeliosa voidaan ajaa ylös / alas, jolloin teoriatila muuttuu laboratorioksi ja päinvastoin. Monikäyttöisyys tuo merkittäviä säästöjä tilankäyttöön, koska samaa tilaa voidaan käyttää tehokkaammin. SOVELTUVAT OPETUSAIHEET Help5 moottoroidut monitoimityöpisteet ovat oikea valinta esimerkiksi elektroniikan ja tietoliikennetekniikan opetukseen. Yhdessä TEKLAB TLC laboratorionhallintaohjelmiston kanssa työpisteet tekevät laboratoriosta aidosti monikäyttöisen tilan. INTEGROITU RAKENNE Help5-työpisteessä on modulaarinen laitepaneeli sähköteknisille laitteille kuten jännitelähteille ja mittauslaitteille. Integrointi vapauttaa lisää tilaa työskentelyyn ja tekee työpisteestä ergonomisemman. Help5-työpiste sisältää myös integroidun varastotilan. Varastotila sopii esimerkiksi harjoitussarjojen, oppimateriaalien ja tarvikkeiden säilytykseen. Kun paneelit on laskettu alas ja lukittu, tavarat voidaan kätevästi säilyttää lukitussa paikassa. Monikäyttörakenne säästää sekä aikaa että tilaa kun kaikki tarvittava opetusvarustus on nopeasti saatavilla. Help5-työpiste AINUTLAATUINEN TOIMINNALLISUUS Help5 laboratoriota voidaan ohjata keskitetysti opettajan tietokoneella olevalla TEKLAB TLC -ohjelmistolla. Keskitetty ohjaus muuttaa laboratorion teorialuokaksi alle 30 sekunnissa. Tämän lisäksi opettajalla on mm. seuraavat ohjaukset: Työpisteiden ohjaus (YLÖS / ALAS / LUKITUS) Sähkönsyötön ohjaus (ON / OFF) Jännitelähteiden jännite- ja virtarajoitus Tietokoneiden valvonta ja ohjaus Oppilaat voivat ohjata laitteita TEKLAB Client ohjelmistolla. Oppilailla on myös mahdollisuus käyttää tiedonkeruutoimintoja ja tallentaa mittaustulokset tietokoneelle. MIKSI HELP5-LABORATORIO? 2 in 1 konsepti: laboratorioharjoitukset ja teoriatunnit samassa tilassa Kaikki laitteet ja opetusmateriaali käyttöön yhdellä napin painalluksella Soveltuu monen eri tekniikan opetukseen: Sähkötekniikka Elektroniikka Tietoliikennetekniikka jne. Help5 laboratorio teoriatilassa: Kaikki laitteet ovat turvallisesti varastoituina työpisteiden sisällä. Help5-laboratorio työtilassa: Kaikki laitteet ovat käytännöllisesti esillä. Copyright: TEKLAB 5

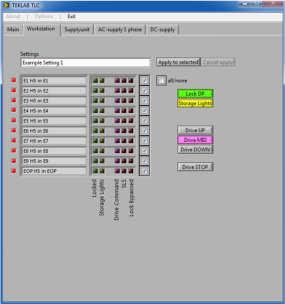

6 Laboratoriotuotteet TLC TEKLAB Laboratorionhallintaohjelmisto TEKLAB Laboratory Control (TLC) ohjelmisto on suunniteltu erityisesti oppilaitosten tarpeisiin. TLC-ohjelmiston avulla opettaja voi helposti hallita koko opetuslaboratoriota. TEKLAB-monitoimityöpisteet ja laitteet yhdessä TLC-ohjelmiston kanssa tekevät opetusympäristöstä monikäyttöisen ja joustavan tilan. TLC-ohjelmistolla opettaja voi hallita työpisteitä ja laitteita omalta PC:ltä käsin. Monipuoliset ryhmäohjaukset esiaseteltavin arvoin tekevät ohjelmistosta tehokkaan ja helppokäyttöisen työkalun opettajalle. Ohjelmistosta on saatavilla kolme versiota: TLCLITE, TLCBASIC ja TLCPRO. TLCLITE ohjaa oppilaiden monitoimityöpisteitä: Laitepaneelien ylös/keskelle/alas-ohjaukset (Help5-työpisteet) Työpisteiden lukitus (Help5 työpisteet) TLCBASIC sisältää TLCLITE ominaisuudet lisäten: Kytkentälupa Sähköt päältä -ohjaus Sähköt päällä -tieto Hätä-seis -painiketieto Kutsupainike Turvallisuustestaus TLCPRO sisältää yllä mainitut ominaisuudet lisäten: Tasa- ja vaihtojännitelähteiden asetukset, lukitukset ja vikadiagnostiikka Laitteiden ryhmäohjaukset PC:iden hallinta ja valvonta Näyttöjen siirrot ja ohjaukset Opettajan hallintaohjelmisto Ohjelmisto TLCLITE TLCBASIC TLCPRO Kuvaus TEKLAB laboratorionhallinta, lite TEKLAB laboratorionhallinta, basic TEKLAB laboratorionhallinta, pro Oppilaiden työpisteet Local Area Network (LAN) Copyright: TEKLAB 6

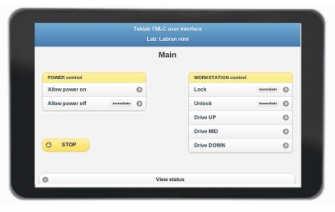

7 Laboratoriotuotteet TMLC TEKLAB Laboratorion mobiiliohjaus Edistyksellinen TEKLAB Mobile LabControl (TMLC) antaa opettajalle mahdollisuuden ohjata laboratoriota älypuhelimella. Opettaja voi esimerkiksi antaa etänä työpisteiden käyttöoikeudet pienille oppilasryhmille ja valvoa työtä webkameran kautta. Mobiiliohjauksella opettaja voi: Avata työpisteiden lukitukset ja antaa kytkentäluvan sähkölle Sulkea laboratorion katkaisemalla sähköt ja ajamalla/lukitsemalla työpisteet ala-asentoon Vastaanottaa viestin, kun oppilas on painanut KUTSU-painiketta tai hätäkatkaisijaa työpisteessä Valvoa oppilaiden työtä laboratorioon asennetun web-kameran kautta Valvoa ja hallita oppilaiden tietokoneita TMLC sisältää: TMLC-ohjelmisto mobiililaitteeseen Mobiililaite Web-kamera laboratorioon WLAN access point Malli TMLC Kuvaus TEKLAB laboratorion mobiiliohjaus Opettajan tai koulun henkilökunnan mobiililaite LABORATORIO 2, 3. LABORATORIO 1 T WLAN access point Opettajan työpiste S S S S S S S S S Paikallisverkko (LAN) Oppilaan työpiste Oppilaan työpiste Oppilaan työpiste Oppilaan työpiste Oppilaan työpiste Oppilaan työpiste Oppilaan työpiste Oppilaan työpiste Oppilaan työpiste Copyright: TEKLAB 7

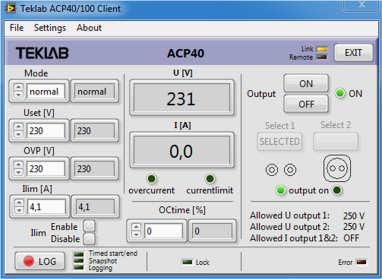

8 Laboratoriotuotteet TEKLAB Client -ohjelmistot Ohjelmistot laitehallintaan Teklab Client -laiteperheen nopea 2-suuntainen kommunikointi ja monipuoliset käyttöliittymät mahdollistavat mm. automaattisten mittausten tekemisen ilman ohjelmointia. Laitteiden mukana toimitetaan sekä ulkoasultaan että operoinniltaan yhdenmukaiset käyttöliittymät, sisältäen mm. asettelu- ja mittausarvojen tallennustoiminnot. Kehittynyt dataloggeritoiminto mahdollistaa mm. useiden suureiden samanaikaisen seurannan ja tallennuksen tiedostoon tai yksittäisen arvon tallennuksen snapshot-toiminnolla. Kehittyneet TCP/IP-pohjaiset LabView-ajurit nopeuttavat omien sovellusten tekemistä. Kaikkia laitteita voidaan operoida myös manuaalisesti.. Ohjelmisto ACPETHERNET TLPETHERNET Kuvaus TCP / IP -liitäntä, Client-ohjelmisto ja LabVIEW ajuri ACP-sarjan ACjännitelähteisiin TCP / IP -liitäntä, Client-ohjelmisto ja LabVIEW ajuri TLP-sarjan DCjännitelähteisiin Copyright: TEKLAB 8

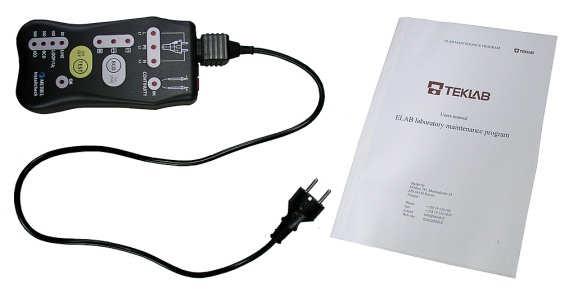

9 Laboratoriotuotteet LABORATORION TUTUSTUMISPAKETTI Johdatus sähkölaboratorioon PowerPoint esitys, kesto n. 2 tuntia Esitystä käytetään sähkötekniikan laboratorioympäristön esittelemiseen uusille opiskelijoille Esitys sisältää seuraavat aiheet: Sähköturvallisuus Sähkötekniikan suojajärjestelmät ESD Laboratorioympäristö Teklab-työpisteen kuvaus Malli LABTUTOR Kuvaus Laboratorion tutustumispaketti MITTAUSLAITTEIDEN OPASMATERIAALIT Käyttö- ja sovellusoppaat mittauslaitteille Turvalliset mittaukset yleismittarilla DVD Oppaat oskilloskoopin, mittapäiden ja funktiogeneraattorin käyttöön, PDF Oskilloskoopin perustoiminnot juliste Malli LABMEAS Kuvaus Mittauslaitteiden materiaalipaketti LABORATORION VÄRIOPTIOT Valitse oma värimaailmasi laboratorioon Valinnaiset värit on saatavana kaappien oviin, laatikoihin, työpisteiden jalkojen sivupintaan, taustareikälevyihin sekä tuoleihin Malli LABCOLOUR Kuvaus Laboratorion värioptio LUKITUSJÄRJESTELMÄ KALUSTEILLE Laboratorion kalusteet voidaan varustaa kolmitasoisella lukitusjärjestelmällä Malli LABLOCK Kuvaus 3-tasoinen lukitusjärjestelmä laboratoriokalusteille Copyright: TEKLAB 9

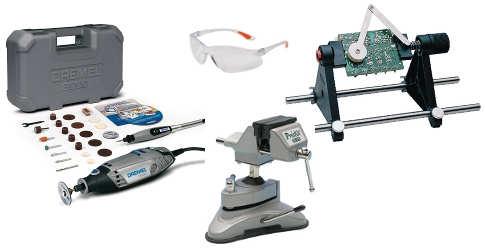

10 Laboratoriotuotteet LABORATORION TYÖKALUPAKETTI Monitoimityökalu, 8 kpl Säädettävä nopeus kierr./min Karalukitus: auttaa tarvikkeiden vaihdossa Innovatiivinen EZ Twist -nokka tarvikkeiden vaihtoon, ei tarvita avainta Integroitu ripustuskoukku: työkalun ripustamiseen työkalunpitimeen Vaihdettavat hiiliharjat 130 W:n moottori: optimaalinen teho Soft grip -kädensija: vähentää tärinää ja antaa paremman otteen Ruuvipuristin, 8 kpl Imukuppikiinnitys pöytätasoon Voidaan kääntää 360 ja kallistaa 90 Piirilevyteline, 8 kpl Max. piirilevyn koko: 160 x 235 mm Voidaan pyörittää 360 ; lukittava Piirikorttipidike jousituennalla Taivutettava varsi, jossa tuki kiinnitettäville komponenteille ESD-suojattu Suojalasit, 24 kpl Kehyksetön rakenne takaa hyvän näkyvyyden Pehmustetut sangat Kirkkaat polykarbonaattilinssit suojaavat Malli LABTOOL Kuvaus Laboratorion työkalupaketti LABORATORION YLLÄPITOPAKETTI Ylläpitopaketti auttaa pitämään laboratoriolaitteet asianmukaisessa kunnossa. Säännölliset testit mahdollistavat mukavamman ja turvallisemman työskentelyn. Tarkastusrutiini on suunniteltu suoritettavaksi kerran vuodessa Ylläpitopaketti sisältää: Ylläpito-ohjelma Testausraportit Turvallisuustesteri ja suojatut testausjohtimet Digitaalinen yleismittari Ylläpito-ohjelma sisältää esimerkiksi: PE-johtimien jatkuvuustestaus Johtimien eristysresistanssitestaus Syötön johdotuksen analyysi Vikavirtasuojan / vikavirtapiirin testaus Laitetestit Malli LABCHECK Kuvaus Laboratorion ylläpitopaketti Copyright: TEKLAB 10

11 Laboratoriotuotteet LABORATORION TURVALLISUUSPAKETTI Ensiapukaappi seinäkiinnityksellä sisältää laajan valikoiman ensiaputarvikkeita. Kaikki tarvikkeet ovat pölyltä ja lialta suojattuna läpinäkyvän kannen alla. Ensiapukaapin sisältö: Ensiapusiteitä Tartuntasuojapakkaus Laastariautomaatti, sis. 85 laastaria Haavapyyhe Kalvolaastareita Hätäensiapuohje Malli LABSAFE Kuvaus Laboratorion turvallisuuspaketti LABORATORION ESD-PAKETTI ESD-testausasema, 1 kpl ESD-ranneke ja kenkätesteri Testausohjetaulu Seinäkiinnityssarja ESD-takit, 20 kpl Unisex-malli Puolijohtava materiaali Pestävissä ilman puolijohtavuuden heikkenemistä ESD-kenkäsuojat, 100 paria ESD-kenkäsuojat puolijohtavalla teipillä Malli LABESD Kuvaus Laboratorion ESD-paketti TYÖKALUSARJA TYÖPISTEEN ASENNUKSEEN Laadukas työkalusarja työpisteen asennukseen 10 osaa Työkalut: Kuusiokoloavain, pitkä varsi, 5.0 mm Kuusiokoloavain, pitkä varsi, 3/32 tuumaa Torx-avain, pitkä varsi, T10 Torx-avain, pitkä varsi, T20 Torx-avain, pitkä varsi, T25 Torx-avain, pitkä varsi, T30 Ruuvitaltta, PZ3 Ruuvitaltta, PZ2 13 mm kiintoavain, 180 mm 19 mm kiintoavain, 250 mm Työkalupussi työkaluille, 390x320 mm Malli INSTOOLSET Kuvaus Työkalusarja työpisteen asennukseen Copyright: TEKLAB 11

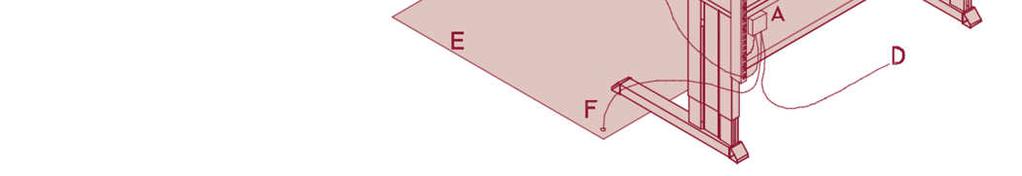

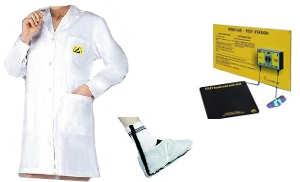

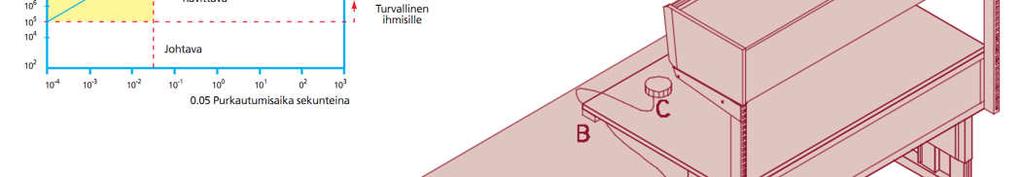

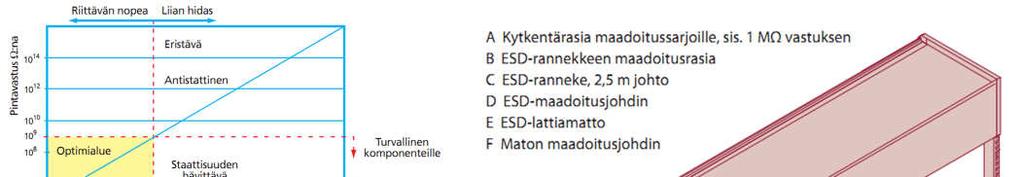

12 Laboratoriotuotteet ESD-VARUSTEET Staattisen sähkön purkaukset aiheuttavat usein häiriöitä elektronisissa laitteissa: herkät komponentit voivat tuhoutua heti tai vika voi ilmetä myöhemmin. TEKLAB tarjoaa sähkötyöpisteisiin kattavat ESD-suojausjärjestelmät, jotka auttavat välttämään ESD-ongelmia. Malli ESDSET1 ESDMAT1 Kuvaus ESD-maadoitussarja työpisteelle: ESD-kytkentärasia, työpisteen ESD-maadoitussarja, ESD-rannekkeen maadoitussarja, 2 kpl ESD-rannekkeita ESD-lattiamatto, 2000 x 1250 mm, ESDmaadoitusjohto Copyright: TEKLAB 12

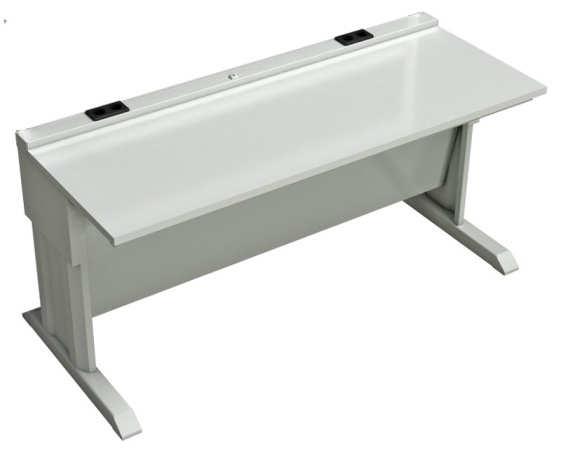

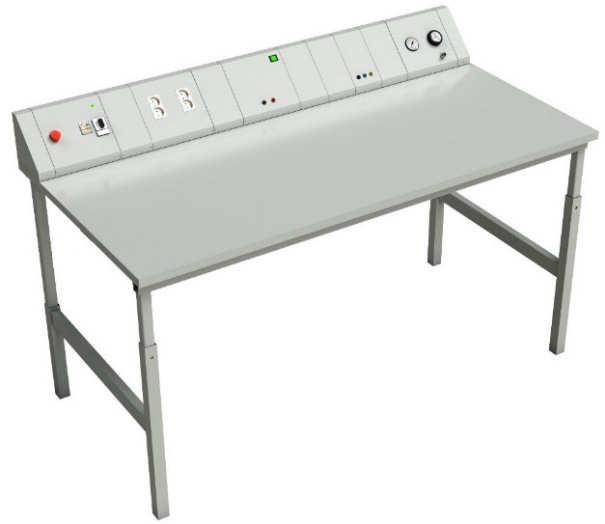

13 Työpisteet Basic-työpiste TABBL, EP15L Basic-työpiste on edullinen ratkaisu käyttökohteisiin, joissa tarvitaan vain perusliitäntöjä ja -laitteita. Työpisteen energiapaneeli on modulaarinen ja se voidaan kalustaa sähkö-, paineilma- ja dataliitännöillä tarpeiden mukaan. Työpisterunko ESD-pulverimaalattu teräsrunko Neljä jalkaa 2 kpl huojuntatukia takaavat vankan rakenteen Pöytätaso laminaattipintainen ja reunalistoitettu pyöristetyllä muovilistalla, harmaa Optiona olevan ESD-tason pintalaminaatti ja sisus puolijohtavia, muoviset reunalistat Työpiste voidaan varustaa säätöputkilla lisävarusteiden kiinnittämiseksi Monipuoliset säädettävät lisävarusteet tekevät työpisteestä toimivan Portaattomasti säädettävä korkeus mm Kantavuus: 300 kg, tasaista kuormaa Työpisterungot, vakiotaso Työpisterungot, ESD-taso Pöytätason koko, L x S (mm) TABBL12 ETABBL x700 TABBL15 ETABBL x 700 TABBL18 ETABBL x 700 Energiapaneeli Paneeli integroiduille laitteille Energiapaneeli tehty ESD-pulverimaalatusta teräksestä Kompakti muotoilu, korkeus ja syvyys vain 150 mm Paneeli modulaarinen: Laitteita voidaan helposti lisätä Energiapaneeli kallistettu parhaan käytettävyyden takaamiseksi Kiinnitetään pöytätasoon, yhteensopiva kaikkien työpistemallien kanssa Energiapaneelit Paneelin mitat, L x S x K (mm) EP15L x 150 x 150 EP15L x 150 x 150 EP15L x 150 x 150 Moduulit Kuvaus Leveys, mm EP15SU1 1-vaiheinen syöttöyksikkö 300 EP15SU1E 1-vaiheinen perussyöttöyksikkö 100 EP15SU3 3-vaiheinen syöttöyksikkö 400 EP15SU3E 3- vaiheinen perussyöttöyksikkö 200 EP15PO2 Paineilmaliitäntä, 10 bar, 2 lähtöä 100 EP15POA Säädettävä paineilmaliitäntä, bar, mittari 200 EP15SCHUKO4 1-vaiheiset schuko-pistorasiat, 4 kpl 200 EP15CEE3 3-vaiheinen pistorasia, CEE, 16 A 100 EP15PS3 3-vaiheiset turvanapaliittimet, 230/400 V 200 EP15ETH Ethernet-liitäntä, RJ EP15USB2 USB-liitäntä, 2 kpl 100 EP15DCA305PS Säädettävä tasajännitelähde, 0-30 V, 0-5 A 300 EP15DCF242 Kiinteä tasajännitelähde, 24 V, 2 A 200 EP15DCF123 Kiinteä tasajännitelähde, 12 V, 3 A 200 EP15DCF3355 Kiinteä tasajännitelähde, 3.3 V, 5 A + 5 V, 5 A 200 Copyright: TEKLAB 13

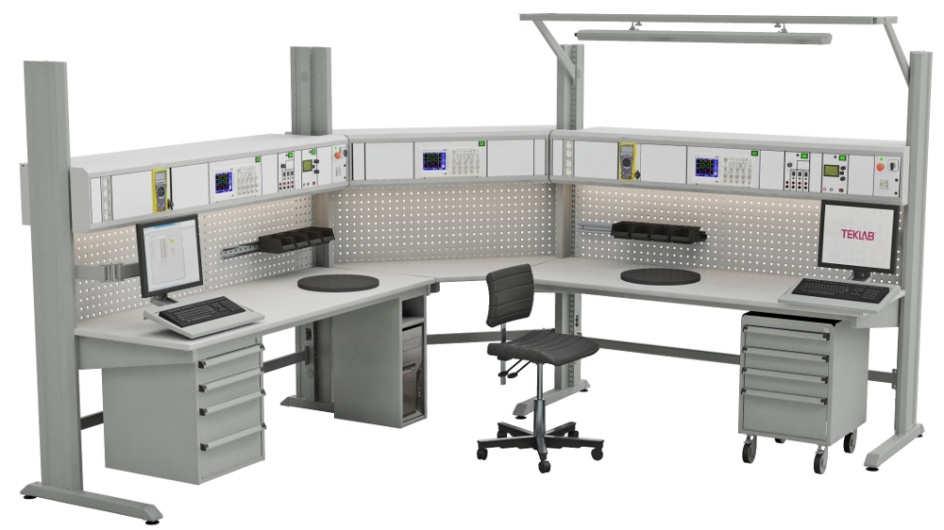

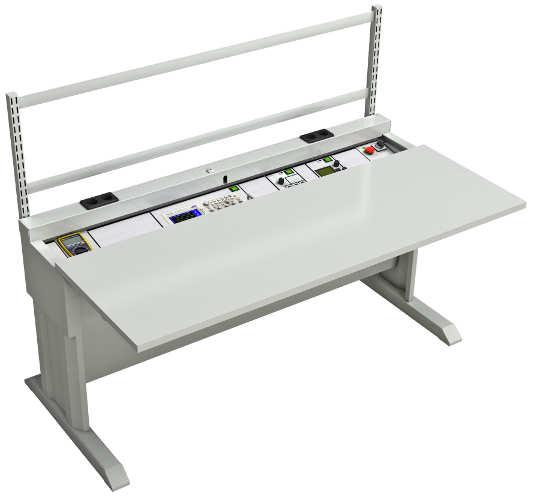

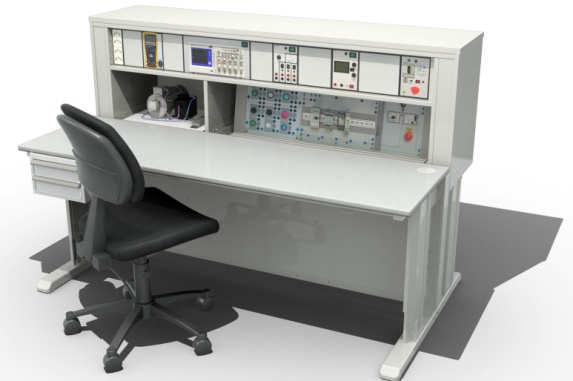

14 Työpisteet Monitoimityöpiste HELP3 TEKLAB Help3-työpiste perustuu monikäyttöiseen rakenteeseen, joka mahdollistaa teoriatunnit ja laboratorioharjoitukset samassa tilassa. Help3-työpisteet ovat erinomainen ratkaisu esimerkiksi sähkötekniikan ja fysiikan laboratorioihin. Kompaktin koon ansiosta laboratorio voidaan perustaa myös tavallisiin luokkahuoneisiin. Monikäyttöinen rakenne: sähkötyöpiste ja teoriapöytä samassa ratkaisussa Sisäänrakennettu laitepaneeli sähköteknisille laitteille, laitepaneeli sijaitsee liukuvan pöytätason alla Eteen- ja taaksepäin liukuva pöytätaso, jolla voidaan piilottaa laitteet kun niitä ei tarvita Pöytätaso voidaan lukita Modulaarinen laitepaneeli: Laitteita voidaan lisätä jälkeenpäin Laitepaneeli on kallistettu parhaan käytettävyyden mahdollistamiseksi Laitemoduulien etupaneeleissa on polyesterikalvo, joka takaa pitkän käyttöiän etupaneelissa oleville merkinnöille Työpisterunko ja laitepaneeli tehty ESDpulverimaalatusta teräksestä L-malliset ergonomiset jalat antavat lisää tilaa työpisteen alle Säädettävä korkeus mm Säätötallat lattian epätasaisuuksien kompensoimiseksi Pöytätaso laminaattipinnoitettu, muoviset reunalista, väri vaaleanharmaa 4 kpl pistorasioita energiakiskossa työpisteen takaosassa. Pistorasiat ovat käytettävissä myös liukukannen ollessa suljettuna Voidaan varustaa säätöputkilla, joihin voidaan kiinnittää esim. hylly, näytönkannatin tai harjoitussarjateline Työpisteet Pöytätason mitat, L x S (mm) Moduulit, max. HELP3L x ½ HELP3L x ½ HELP3L x ½ Optiot Help3-työpisteisiin LOCK3M Manuaalinen lukko työpisteen liukukanteen LOCK3NET LAN-ohjattu lukitus työpisteen sähkölukkoon / sähkösyötön hallinta HELP3SOCKEU 4 kpl schuko-pistorasioita työpisteen alle WKS Minikaappi pöytätason alle, lukittava, mitat: 255(L) x 330(S) x 189(K) mm Copyright: TEKLAB 14

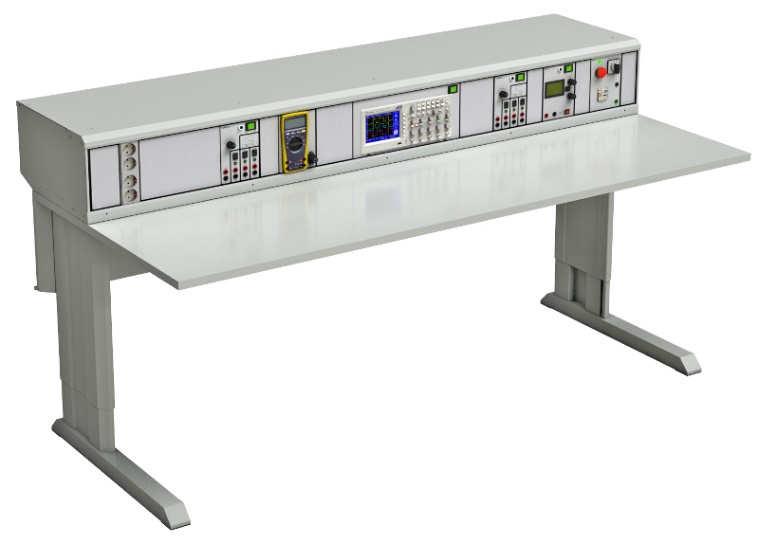

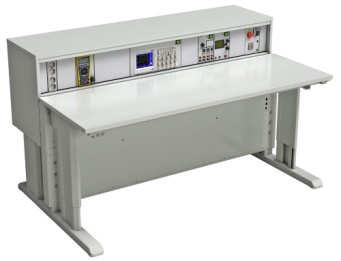

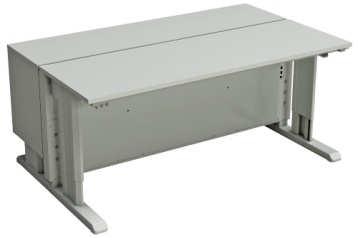

15 Työpisteet Moottoroitu monitoimityöpiste HELP5 Help5: laitepaneeli käytettävissä Help5: laitepaneeli + säilytystila käytettävissä Help5: tasainen työtaso Help5 moottoroitu työpiste on oikea ratkaisu esimerkiksi elektroniikan ja telekommunikaatioteknologian harjoituslaboratorioihin. Muunneltava laboratorio tuo merkittäviä säästöjä tilan- ja ajankäyttöön: työpisteissä on vakiona lukittava säilytystila, jota voidaan käyttää laboratoriotarvikkeiden, komponenttien ja opetussarjojen varastointiin. Samoin laitteet voidaan lukita suojaan ajamalla paneeli alas silloin, kun niitä ei tarvita. Yhdessä TLC-ohjelmiston kanssa Help5-työpisteet tekevät laboratoriosta monikäyttöisen tilan. Monikäyttöinen rakenne: sähkötyöpiste ja teoriapöytä yhdessä ratkaisussa Työpisteen rakenne muodostuu etummaisesta kiinteästä pöytäosasta (1806 / 2000 x 620 mm) sekä taemmasta moottoroidusta paneeliosasta (1806 / 2000 x 470 mm) Moottoroitu paneeliosa koostuu sisäänrakennetusta laitepaneelista integroiduille laitteille sekä sen alapuolella olevasta säilytystilasta Laitepaneeli on modulaarinen: Laitteita voidaan lisätä myöhemmin. Laitemoduulien etupaneeleissa on polyesterikalvo, joka takaa pitkän käyttöiän etupaneelissa oleville merkinnöille Säilytystila soveltuu opetussarjojen, moottoreiden, juotostarvikkeiden jne. varastointiin. Varastotilan mitat, HELP5L20: 1780(L) x 420(S) x 268(K) mm, HELP5L18: 1586(L) x 420(S) x 268(K) mm. Säilytystila on varustettu pistorasioilla ja ethernet-liitännällä Moottoroitu paneeliosa on varustettu nopeilla, hiljaisilla ja huoltovapailla sähkömoottoreilla paneelin liikuttamiseksi ylös / alas Moottoroitua paneeliosaa voidaan käyttää kolmessa asennossa: ala-asento (tasainen työtaso), keskiasento (laitepaneeli käytettävissä), yläasento (laitepaneeli + säilytystila käytettävissä) Laitteet ja tarvikkeet ovat turvassa luvattomalta käytöltä, kun paneeliosa on lukittu ala-asentoon Paneeliosaa voidaan ohjata sekä manuaalisella ohjaimella että TLC-ohjelmistolla Turvakytkin moottoroidun paneeliosan ja pöytätason välissä Työpisteen runko ESD-maalattua terästä Ergonomiset L-jalat edessä Pöytätaso laminaattipintainen ja reunalistoitettu pyöristetyllä muovilistalla, harmaa Optiona olevan ESD-tason pintalaminaatti ja sisus ovat puolijohtavia, muoviset reunalistat Työpisteen kantavuus: 250 kg tasaista kuormaa Säätötallat lattian epätasaisuuksien kompensoimiseksi Integroidut liitännät: 2 x Ethernet, 4 x pistorasia Voidaan liittää paikallisverkkoon ja käyttää TLCohjelmistojen kanssa Työpisteet, vakiotaso Työpisteet, ESD-taso Pöytätason mitat, L x S (mm) Moduulit, max. HELP5L18 EHELP5L x ¾ HELP5L20 EHELP5L x ¾ Optiot Help5-työpisteeseen HELP5PC1 HELP5PC2 Integroitu kaapelisarja pöytätietokoneelle. Sisältää luukun paneelitasossa, RGB tai DVI -signaalikaapelin, USB-kaapelin sekä pistorasian näyttöä varten Integroitu kaapelisarja 2 pöytätietokoneelle. Sisältää 2 luukkua paneelitasossa, 2 RGB tai DVI -signaalikaapelia, 2 USB-kaapelia sekä 2 pistorasiaa näyttöjä varten Copyright: TEKLAB 15

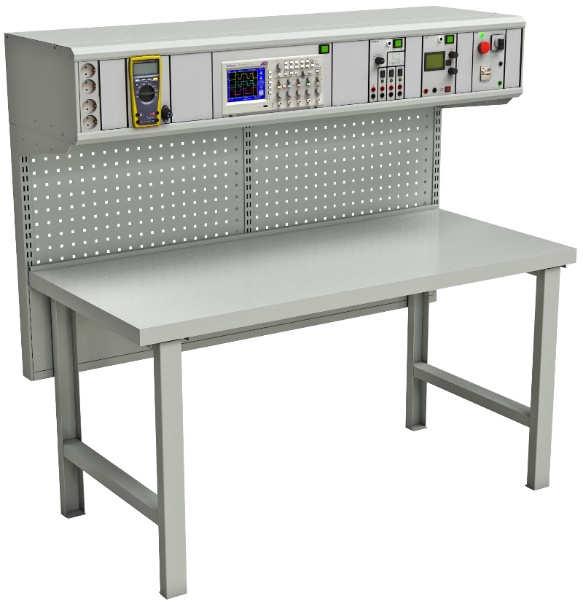

16 Työpisteet TowerLine-työpiste TABTL, PANTL TowerLine-työpiste tarjoaa modulaarisuutensa ansiosta joustavuutta työpajoihin ja laboratorioihin. Korkeat jalat sisältävät rei itetyt kiinnitysputket, jotka mahdollistavat varusteiden kiinnityksen eri korkeuksille. Näin työpiste voidaan räätälöidä juuri asiakkaan tarpeita vastaavaksi. Työpiste voidaan varustaa esimerkiksi kahdella päällekkäisellä laitepaneelilla silloin kun käytössä on paljon tilaa vaativia laitteita. TL-työpisteet voidaan kiinnittää saumattomasti toisiinsa niin, että liitoksessa käytetään ainoastaan yhtä jalkaa. Näin voidaan rakentaa laajempia kokonaisuuksia, jotka ovat käytännöllisiä ja esteettisiä. Työpisterunko ESD-pulverimaalattu teräsrunko L-malliset ergonomiset jalat, korkeus 1920 mm Jalat sisältävät rei itetyt putket lisävarusteiden kiinnittämiseksi eri korkeuksille Monipuoliset säädettävät lisävarusteet tekevät työpisteestä toimivan Pystysuuntaiset kaapelikanavat jalkojen sisällä Vaakasuuntainen kaapelikanava pöytätason takaosan alapuolella Erillinen huojuntatuki jalkojen välissä tukevuuden takaamiseksi Kantavuus: 300 kg, tasaista kuormaa Säätötallat jaloissa lattian epätasaisuuksien kompensoimiseksi Pöytätaso laminaattipintainen ja reunalistoitettu pyöristetyllä muovilistalla, harmaa Optiona olevan ESD-tason pintalaminaatti ja sisus puolijohtavia, muoviset reunalistat Laitepaneeli Laitepaneeli integroiduille laitteille Laitepaneelin runko on ESD-pulverimaalattua terästä Moduulirakenne: laitemoduulit on helppo poistaa ja korvata Laitemoduulien etupaneeleissa on polyesterikalvo, joka takaa pitkän käyttöiän etupaneelissa oleville merkinnöille Energiaa säästävä LED-valaistus integroitu laitepaneelin pohjaan Paneeli on varustettu avattavalla kannella Paneelin korkeus pöytätasosta voidaan valita vapaasti Kaikki liitännät sijoitettu paneelin pohjaan, mikä mahdollistaa paneelin sijoittamiseen seinää vasten Työpisteet, vakiotaso Työpisteet, ESD-taso Pöytätason mitat,l x S (mm) TABTL16 ETABTL x 750 TABTL16X ETABTL16X 1575 x 750 TABTL19 ETABTL x 750 TABTL19X ETABTL19X 1880 x 750 TABTLC ETABTLC KULMAMALLI X = jatkotyöpiste (vain yksi jalka) Laitepaneelit Moduuleja max. Paneelin leveys, mm PANTL PANTL19 7 ¼ 1880 PANTLC 4 KULMAMALLI Optiot TL-työpisteisiin PANSOCKETTLEU Kuvaus 2 x 2 kpl schuko-pistorasiat laitepaneelin alla Copyright: TEKLAB 16

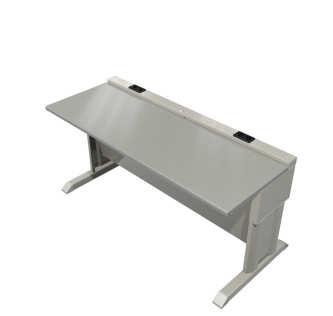

17 Työpisteet Concept-työpiste TABSYSL, PANSYSL Matala työpiste on hyvä ratkaisu tiloihin, joissa halutaan säilyttää näkyvyys eteenpäin tai sallia luonnonvalon pääsy vapaasti sisään laboratorioon. Matalalla oleva laitepaneeli toimii samalla laskutasona. Työpisterunko ESD-pulverimaalattu teräsrunko L-malliset ergonomiset jalat antavat lisää tilaa työpisteen alle Pöytätaso laminaattipintainen ja reunalistoitettu pyöristetyllä muovilistalla, harmaa Optiona olevan ESD-tason pintalaminaatti ja sisus ovat puolijohtavia, muoviset reunalistat Säädettävä korkeus: mm Säätötallat lattian epätasaisuuksien kompensoimiseksi Kantavuus: 500 kg tasaista kuormaa Laitepaneeli Laitepaneeli integroiduille laitteille Asennus pöytätason päälle Laitepaneelin runko on ESD-pulverimaalattua terästä Moduulirakenne: laitemoduulit on helppo poistaa ja korvata Laitemoduulien etupaneeleissa on polyesterikalvo, joka takaa pitkän käyttöiän etupaneelissa oleville merkinnöille Paneelin kansi voidaan avata Kaikki liitännät sijoitettu paneelin pohjaan, mikä mahdollistaa paneelin sijoittamiseen seinää vasten Työpisterungot, vakiotaso Työpisterungot, ESD-taso Pöytätason mitat, L x S (mm) TABSYSL15 ETABSYSL x 900 TABSYSL18 ETABSYSL x 900 TABSYSL20 ETABSYSL x 900 Laitepaneelit Moduulit, max. Paneelin leveys (mm) PANSYSL15 5 ¾ 1500 PANSYSL PANSYSL20 7 ¾ 2000 Copyright: TEKLAB 17

18 Työpisteet Raskas työpiste TABHEAVYH, PANSYSH Raskas työpiste on suunniteltu kestämään kovaa käyttöä. Se on varustettu erikoisvahvalla tasolla ja runko on tehty normaalia paksummasta teräksestä. Myös tätä työpistettä voidaan muokata lisävarusteilla tarpeiden mukaan. Työpisterunko ESD-pulverimaalattu teräsrunko Neljä jalkaa Huojuntatuet jalkojen välissä tukevuuden takaamiseksi Runko sisältää paneelin kannattimet ja vakiona harmaat reikälevyt kannattimien väliin Lisävarusteet kiinnitetään säätöputkiin omien tarpeiden mukaan Monipuoliset ja säädettävät lisävarusteet mahdollistavat ergonomisen ja tehokkaan työasennon Pöytätason sydän on vaneria ja lastulevyä, päällysteenä harmaa laminaattipinta, reunat muovia, paksuus 50 mm Säädettävä korkeus: mm Työpiste voidaan kiinnittää lattiaan Kantavuus 500 kg tasaista kuormaa Laitepaneeli Laitepaneeli integroiduille laitteille Laitepaneelin runko on ESD-pulverimaalattua terästä Moduulirakenne: laitemoduulit on helppo poistaa ja korvata Laitemoduulien etupaneeleissa on polyesterikalvo, joka takaa pitkän käyttöiän etupaneelissa oleville merkinnöille Energiaa säästävä LED-valaistus integroitu laitepaneelin pohjaan Paneeli on varustettu avattavalla kannella Kaikki liitännät sijoitettu paneelin pohjaan, mikä mahdollistaa paneelin sijoittamiseen seinää vasten Paneeliosan korkeus pöytätasosta on valittavissa: 370, 425 tai 480 mm Työpisterungot Pöytätason mitat, L x S (mm) TABHEAVYH x 750 TABHEAVYH x 750 Laitepaneelit Moduulit, max. Paneelin leveys (mm) PANSYSH15 5 ¾ 1530 PANSYSH20 7 ¾ 2030 Copyright: TEKLAB 18

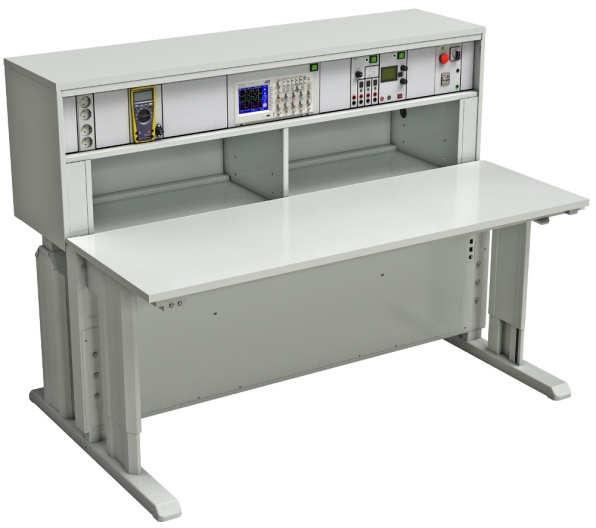

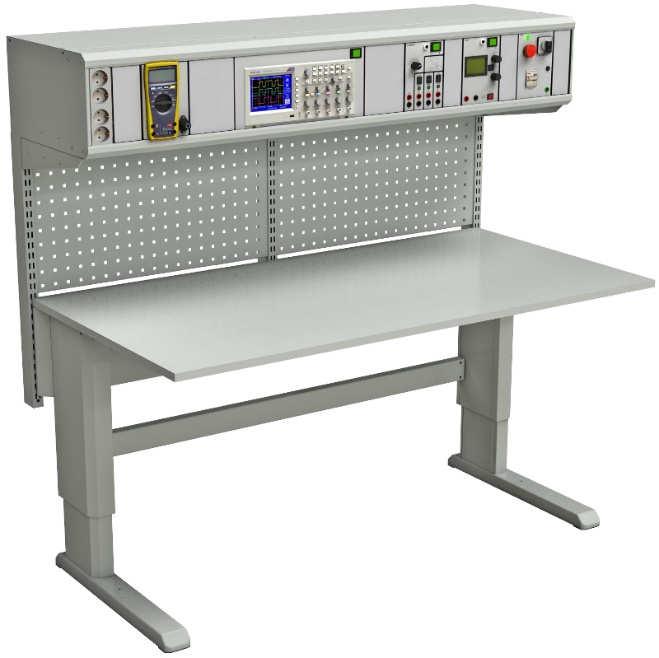

19 Työpisteet Korkeussäädettävät Concept-työpisteet TABSYSHE/M, PANSYSH Sähköisesti säädettävä Concept-työpiste mahdollistaa työskentelyn sekä istuen että seisaaltaan - ergonomiaa parhaimmillaan. Työpisterunko ESD-pulverimaalattu teräsrunko L-malliset ergonomiset jalat antavat lisää tilaa työpisteen alle Huojuntatuki tukevan rakenteen takaamiseksi Pöytätaso laminaattipintainen ja reunalistoitettu pyöristetyllä muovilistalla, harmaa Optiona olevan ESD-tason pintalaminaatti ja sisus ovat puolijohtavia, muoviset reunalistat Moottorilla / kammella säädettävä korkeus: mm Runko sisältää paneelin kannattimet ja vakiona harmaat reikälevyt kannattimien väliin Lisävarusteet kiinnitetään säätöputkiin omien tarpeiden mukaan Monipuoliset ja säädettävät lisävarusteet mahdollistavat ergonomisen ja tehokkaan työasennon Säätötallat lattian epätasaisuuksien kompensoimiseksi Kantavuus: 200 kg tasaista kuormaa Laitepaneeli Laitepaneeli integroiduille laitteille Laitepaneelin runko on ESD-pulverimaalattua terästä Moduulirakenne: laitemoduulit on helppo poistaa ja korvata Laitemoduulien etupaneeleissa on polyesterikalvo, joka takaa pitkän käyttöiän etupaneelissa oleville merkinnöille Energiaa säästävä LED-valaistus integroitu laitepaneelin pohjaan Paneeli on varustettu avattavalla kannella Kaikki liitännät sijoitettu paneelin pohjaan, mikä mahdollistaa paneelin sijoittamiseen seinää vasten Paneeliosan korkeus pöytätasosta on valittavissa: 370, 425 tai 480 mm Työpisterungot, vakiotaso Työpisterungot, ESD-taso Pöytätason mitat, L x S (mm) TABSYSH155E ETABSYSH155E 1530 x 900 TABSYSH155M ETABSYSH155M 1530 x 900 TABSYSH185E ETABSYSH185E 1830 x 900 TABSYSH185M ETABSYSH185M 1830 x 900 E = Sähköinen korkeussäätö, M = Manuaalinen kampikorkeussäätö Laitepaneelit Moduulit, max. Paneelin leveys (mm) PANSYSH15 5 ¾ 1530 PANSYSH Copyright: TEKLAB 19

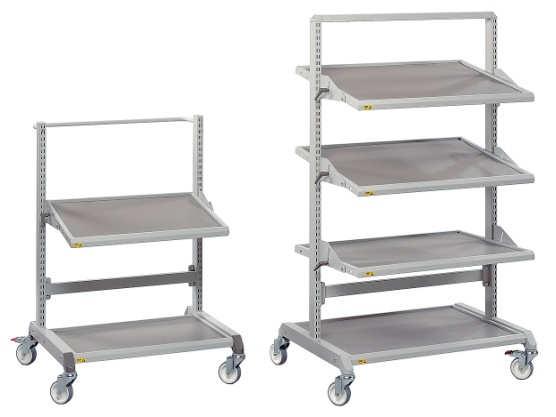

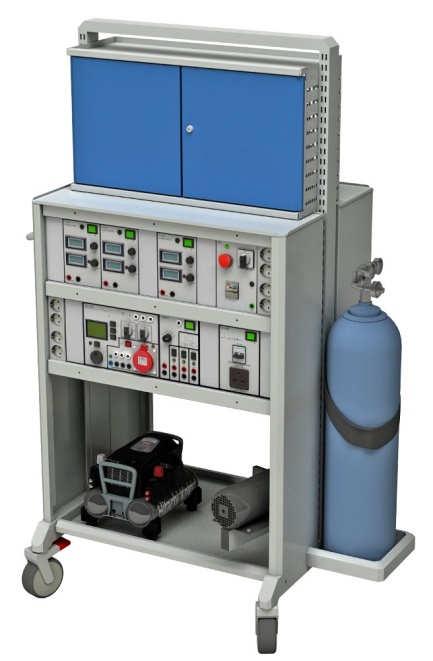

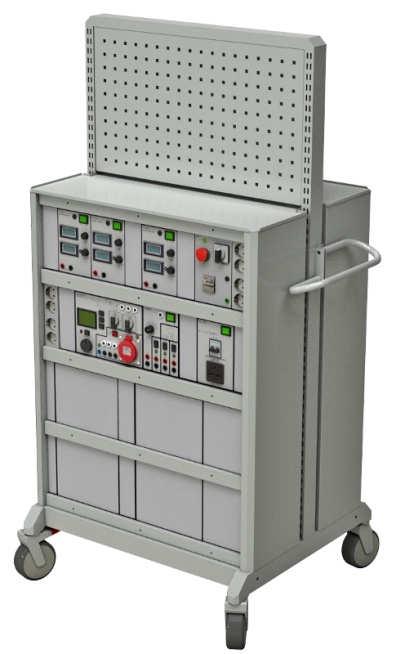

20 Työpisteet Sähkölähdevaunut MOBILELAB MOBILELAB4 MOBILELAB2 Vaunut tarjoavat kätevän liikuteltavan työaseman suurellekin määrälle integroituja laitteita. Vaunut voidaan varustaa tasoilla, telineillä ja kaapeilla ergonomisen työaseman rakentamiseksi. ESD-pulverimaalattu teräsrunko 4 kääntyvää pyörää, halkaisija 125 mm, kaksi jarrullista Kahva helpon käsiteltävyyden takaamiseksi Sisäänrakennettu laitepaneeli integroiduille laitteille Laitepaneeli on modulaarinen: laitteita voidaan helposti lisätä Laitemoduulien etupaneeleissa on polyesterikalvo, joka takaa pitkän käyttöiän etupaneelissa oleville merkinnöille MOBILELAB4-malli sisältää neljä laitetasoa, max. 10 ½ kokomoduulia MOBILELAB2 kaksi laitetasoa, max. 5 ½ kokomoduulia 2 kpl pistorasioita takaosassa Rei itetyt pystyputket mahdollistavat lisävarusteiden kiinnittämisen eri korkeuksille Monipuoliset ja säädettävät lisävarusteet takaavat toimivan ja ergonomisen työaseman MOBILELAB2 sisältää pohjahyllyn Kumimatto tason päällä Mitat: 780(L) x 720(S) x 1630(K) mm Mallit MOBILELAB4 MOBILELAB2 Optiot MOBILELABSUK MOBILELABSUS MOBILELABBH MOBILELABSRW Kuvaus Vaunu, 4 tasoa Vaunu, 2 tasoa Kuvaus 2 kpl UK-pistorasioita 2 kpl US-pistorasioita Paineilmapullon teline Pehmytkumipyörät Copyright: TEKLAB 20

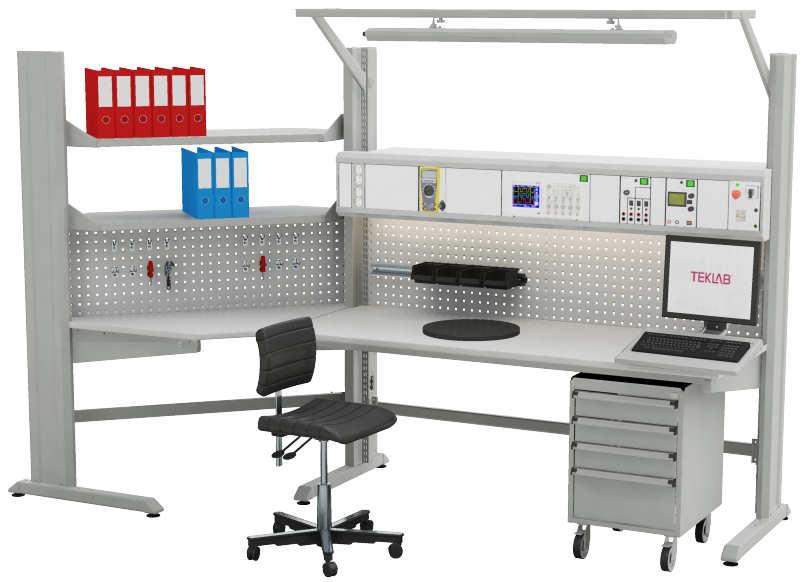

21 Varusteet ja kalusteet VARUSTEET TEKLAB-työpisteet voidaan varustaa monipuolisin lisävarustein, jotta työpisteestä saadaan entistä toimivampi. Erilaiset aputasot / kannattimet antavat hyviä mahdollisuuksia irtotavaroiden sijoittamiseen ergonomisesti. Lisävarusteet kiinnitetään työpisteen rei itettyihin säätöputkiin tai taustalevyihin. Työpisteiden ja kalusteiden vakioväri on vaaleanharmaa RAL7035. Vakiovärin lisäksi saatavana on useita valinnaisia värejä työpisteisiin ja kalusteisiin. PC-TELINEET PC-tasot ovat lukittavia, lukko ei sisälly toimitukseen (pois lukien WHV861120) ESD-pulverimaalattu teräsrunko Katso taulukosta yhteensopivuus työpistemalleihin (X = yhteensopiva) CPULUKIT, CPULUKIT5 CPULUKIT3 WTL WHV860552, WHV WHV Malli Kuvaus Max PC-koko, LxSxK mm Help5- työpiste Help3- työpiste Concepttyöpiste Raskas työpiste TowerLinetyöpiste CPULUKIT PC-teline, 230 x 430 x X X X näppäimistötaso 430 CPULUKIT3 PC-teline 200 x 400 x X 380 CPULUKIT5 PC-teline, 230 x 430 x X näppäimistötaso 430 CPUVTLUKITT PC-teline, ulosvedettävä 230 x 430 x X X X X taso 430 WTL PC-kannatin >150 x 500 x 85 X WHV PC-kannatin, x 450 X X jalkakiinnitys x 430 WHV PC-kannatin, x 450 X X jalkakiinnitys x 430 WHV PC-kaappi, ulosvedettävä taso 325 x 550 x 560 X X X X Copyright: TEKLAB 21

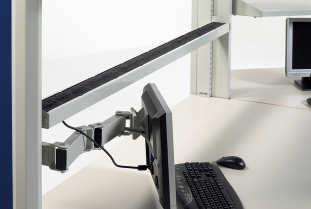

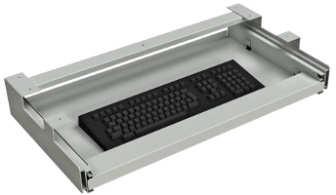

22 Varusteet ja kalusteet NÄYTÖN KANNATTIMET Näytön kiinnittäminen telineeseen vapauttaa lisää pöytätilaa Säädettävä näytön kannatin parantaa työergonomiaa Malli WSA WTL WSA WTL LCDKANL Kuvaus Näytön kannatin Näytön kannatin TLtyöpisteeseen Näytön kannatin näppäimistö- ja hiiritasolla Näytön kannatin näppäimistö- ja hiiritasolla TL-työpisteeseen Näytön kannatin kiinnitettäväksi vaakatasoon WSA WSA LCDKANL NÄPPÄIMISTÖTASO Kiinnitetään pöytätason alle Malli Mitat, L x S, mm Kantavuus, kg WHV x LAATIKOSTOT 45 Kaksi mallia: vaunumalli ja pöytätason alle kiinnitettävä malli Laatikostoissa kuularatakiskot ja keskuslukitus, kantavuus 30 kg / laatikko Vaunumalleissa kaikki pyörät kääntyviä, joista kaksi jarrullista, halkaisija 100 mm ESD-pulverimaalattu teräsrunko, vaunumalleissa lisäksi ESDmatto ja ESD-pyörät Mitat: 450(L) x 520(S) x 560(K) mm Laatikot avautuvat 75 %, myös 100 % avautuvia malleja saatavilla Laatikostot pöytätason alle, 75 % aukeavat Vaunumallit, 75 % aukeavat Laatikostot WKL WEV x 100 mm WKL WEV x 100 mm, 2 x 150 mm WKL WEV x 100 mm, 1 x 200 mm WKL WEV x 100 mm, 2 x 200 mm WKL WEV x 150 mm, 1 x 200 mm WKL WEV Copyright: TEKLAB 22

23 Varusteet ja kalusteet LAATIKOSTOT 30 ESD-pulverimaalattu teräsrunko Kiinnitetään työpisteen alle. Laatikostoja on mahdollista myös kiinnittää toisiinsa allekkain. Sopii pienille komponenteille, työkaluille jne. Laatikostot varustettu lukoilla Laatikko aukeaa 80% Sisäiset mitat: 253(L) x 429(S) x 130(K) mm Mallit Mitat, L x S x K, mm Kantavuus, kg WKS x 454 x 150 mm, 1 laatikko 10 WKS x 454 x 220 mm, 2 20 laatikkoa WKS x 450 x 470, kaappi 25 WKS x 450 x 555, kaappi, pyörät 25 WKS WKS SÄÄTÖPUTKET Rei itetyt pystyputket lisävarusteiden kiinnittämiseksi työpisteisiin Rakenne tehty ESD-maalatusta teräksestä, 30(L) x 60(S) mm Irrotettava Mallie WPE WPE Korkeus 1359 mm 800 mm HYLLYT Rakenne tehty ESD-maalatusta teräksestä Malli Mitat, L x S, mm Kantavuus, kg WHT x WHT x WTL x WTL x WTL x WTL x WTL x WTL x 200, kiinnitetään 7 reikätaustaan WTL KULMAMALLI TL- TYÖPISTEESEEN 80 REIKÄTAUSTAT Rakenne tehty ESD-maalatusta teräksestä Rei itettyyn levyyn voidaan kiinnittää lisävarusteita koukkusarjoilla Vakioväri RAL7035, valinnaisia värejä saatavilla Malli WPT WPT WPT WTL WTL WTL Mitat (L) x (K) 468 x 389 mm 718 x 389 mm 871 x 389 mm 1474 x 389 mm 1774 x 389 mm KULMAMALLI TL-TYÖPISTEESEEN Copyright: TEKLAB 23

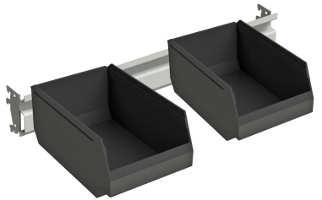

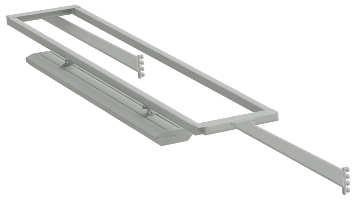

24 Varusteet ja kalusteet LAATIKKOLISTA JA POIMINTALAATIKOT Rakenne tehty ESD-maalatusta teräksestä Malli Kuvaus Kantavuus WHL Laatikkolista, 492(L) x 100(K) mm 50 kg WTL Laatikkolista, 1493(L) x 100(K) mm 50 kg WTL Laatikkolista, 1799(L) x 100(K) mm 50 kg WTL Laatikkolista, 634(L) mm, 10 kg kiinnitetään reikätaustaan WEL Poimintalaatikko, 105(L) x 165(S) x 75(K) mm 2 kg HARJOITUSSARJATELINE Teline A4-kokoisille harjoituspaneeleille Paneelit on helppo kiinnittää ja irrottaa telineestä Malli Kuvaus A4FRAME12(D) Harjoitussarjateline, leveys 1200 mm, yksi rivi A4FRAME15(D) Harjoitussarjateline, leveys 1500 mm, yksi rivi A4FRAME18(D) Harjoitussarjateline, leveys 1800 mm, yksi rivi * D-mallissa kaksi riviä VALAISINTELINE, VALAISIN Valaisinteline Valaisintelineen avulla valaisin voidaan kiinnittää ergonomisesti työpisteen päälle Rakenne tehty ESD-maalatusta teräksestä Korkeus- ja syvyyssäätö Valaisin Loisteputkivalaisin, 28 W (WSK861928), 54 W (WSK861954), 2 x 54 W (WSKOL254) Valaistusvoimakkuus: 750 lux (WSK861928), 1350 lux (WSK861954), 1200 lux (WSKOL254), 1 m Portaattomasti säädettävä himmennin (WSK861954) Prisma levittää valon tasaisesti työpisteeseen Leveys: 1230 mm, 1200 mm (WSKOL254) LED-valaisin Erinomainen energiatehokkuus: A-luokka Pitkä käyttöikä: peräti tuntia Valoteho metrin etäisyydellä 1800 luksia Luonnollinen valkoinen väri: värilämpötila 4000 K Himmennin % Malli WSK WSK WSK WSK WSKOL254 Kuvaus Valaisinteline 1500 mm Valaisinteline 1800 mm Valaisin, loisteputki, 28 W Valaisin, LED Valaisin, loisteputki 2 x 54 W Copyright: TEKLAB 24

25 Varusteet ja kalusteet KAAPELIKOURUT Vaakasuuntaiseen kaapelikouruun voidaan kätevästi piilottaa työpisteen kaapelointi Kaapelit ovat kuitenkin helposti saatavilla huoltotöitä ja muutoksia varten Rakenne tehty ESD-maalatusta teräksestä Malli WTL WTL Kuvaus Kaapelikanava, 1487(L) x 97(S) x 45(K) mm Kaapelikanava, 1793(L) x 97(S) x 45(K) mm INFOTELINE Dokumentit ja piirustukset voidaan kiinnittää kahdella mukana tulevalla magneetilla Rakenne tehty ESD-maalatusta teräksestä Malli Mitat, L x K, mm Kantavuus, kg WSI x WTL Infoteline TL-työpisteeseen TYÖKALUTELINE Rei itetty työkaluteline, sis. 6 kpl koukkuja Rakenne tehty ESD-maalatusta teräksestä Malli Mitat, L x K, mm Kantavuus, kg WST x WTL Työkaluteline TL-työpisteeseen APUTASO Kääntyvyys 360º, kallistussäätö 0-25º Rakenne tehty ESD-maalatusta teräksestä Malli Mitat, L x S, mm Kantavuus, kg WSA x WTL x 340 mm aputaso TLtyöpisteeseen WSA x WTL x 405 mm aputaso TLtyöpisteeseen Copyright: TEKLAB 25

26 Varusteet ja kalusteet KOUKKUSARJAT Koukkusarjat voidaan kiinnittää reikätaustoihin Malli WHR WHR Kuvaus Sarja 1, 20 kpl koukkuja Sarja 3, 69 kpl koukkuja JALKATUKI Lattiamalli Kallistuksen säätö 5-30 Malli WTT Mitat, L x S, mm 550 x 350 mm INSTRUMENTTITELINE Teline erilaisille instrumenteille kuten painelähettimille, kytkimille jne. Tukevasti kiinnitetty instrumentti helpottaa korjaus- ja kalibrointityötä Sisältää levy- ja putkituen, joilla saadaan kiinnitettyä tyypilliset laitekoot Malli Mitat, L x S x K, mm INSTRSU 240 x 260 x 318 PYÖRITYSALUSTA Runko ruostumatonta terästä Työskentelytaso kumia, sininen Teräslaakerit ESD-suojattu Lukitusruuvi pyörimisen estämiseksi Halkaisija 475 mm Korkeus 14 mm Kantavuus 100 kg Malli WEP Kuvaus Pyöritysalusta Copyright: TEKLAB 26

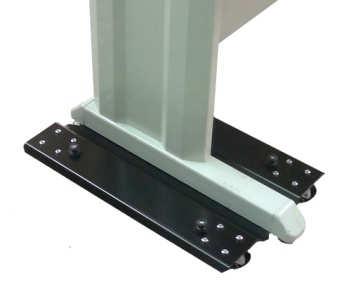

27 Varusteet ja kalusteet PYÖRÄT TYÖPISTEISIIN Pyörien halkaisija 100 mm, 2 pyörää jarrullisia Malli WPP WEP Kuvaus Vakio ESD SIIRTOALUSTA TYÖPISTEILLE Siirtoalustan avulla yksi henkilö voi helposti siirtää työpistettä Malli TRSK Kuvaus 1 pari työpisteen siirtoalustoja Copyright: TEKLAB 27

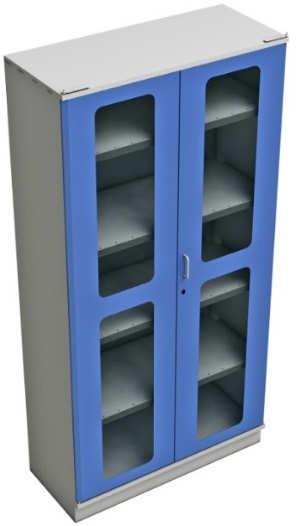

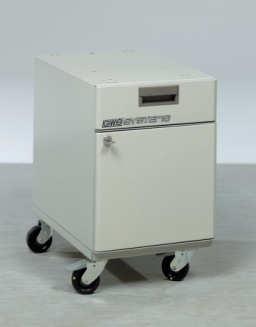

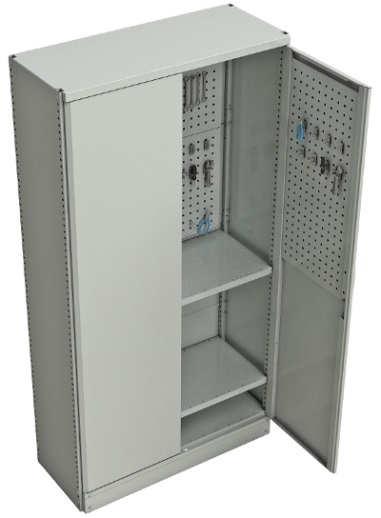

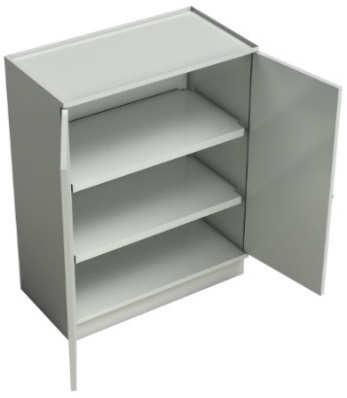

28 Varusteet ja kalusteet KAAPIT Kaapeilla saavutetaan järjestystä, tehokkuutta ja siisteyttä työtiloihin Kaappien materiaalina ESD-maalattu teräs Kaappi on mahdollista sisustaa esim. vetohyllyillä, laatikostoilla ja reikälevyillä. Malli Kuvaus Mitat, L x S x K, mm TKCABIN1 Työvälinekaappi, kaksi hyllyä, rei itetyt levyt, koukkusarja 1024 x 500 x kpl TKSARJA5 Työkalusarja kiinnitettäväksi TKCABIN1-kaapin koukkusarjaan, 60 kpl työkaluja TKCABIN2 Yleiskäyttöinen kaappi, kaksi hyllyä 800 x 400 x 1000 TKCABIN5 Laitekaappi, pleksiovet, neljä hyllyä 1024 x 500 x 2000 WVK Rei itetty työkalukaappi 720 x 255 x 300 WRL Rei itetty työkalukaappi 720 x 255 x 400 WRL Hylly kaappiin 715 x 175 x 15 TKCABIN1 + TKSARJA5 TKCABIN2 TKCABIN5 WVK821465, WRL Copyright: TEKLAB 28

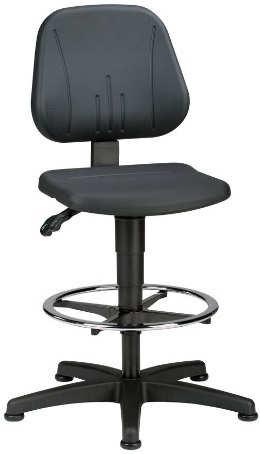

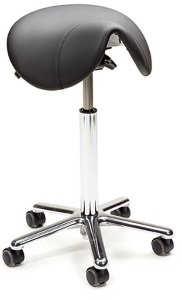

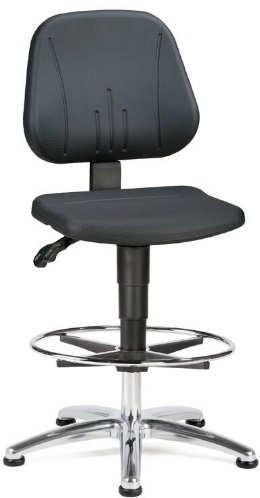

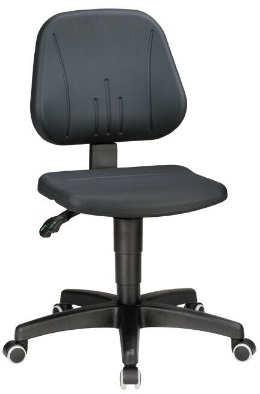

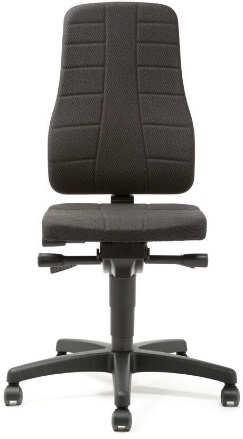

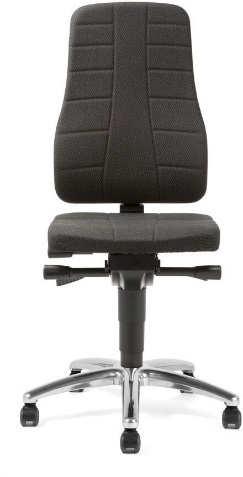

29 Varusteet ja kalusteet TUOLIT Vakiomallit C15PU C20PU C25PU C40BL SADDLEL Vakiomallit C15PU C20PU C25PU C40BL SADDLEL Kuvaus Jakkara, musta, polyuretaani, korkeussäätö, kuormittamattomana jarruttavat pyörät Tuoli, musta, polyuretaani, korkeus/selkänoja/kallistussäätö, kuormittamattomana jarruttavat pyörät Tuoli, musta, polyuretaani, korkeus/selkänoja/kallistussäätö, kuormittamattomana jarruttavat pyörät, korkea versio, jalkarengas, tallat Tuoli, musta, kangas, korkeus/selkänoja/kallistus/syvyyssäätö, kuormittamattomana jarruttavat pyörät Satulatuoli, musta, nahka, korkeus/kallistussäätö, kuormittamattomana jarruttavat pyörät ESD-mallit C20PU-ESD C25PU-ESD C40BL-ESD ESD-mallit C20PU-ESD C25PU-ESD C40BL-ESD Kuvaus ESD-tuoli, musta, polyuretaani, korkeus/selkänoja/kallistussäätö, kuormittamattomana jarruttavat pyörät ESD-tuoli, musta, polyuretaani, korkeus/selkänoja/kallistussäätö, kuormittamattomana jarruttavat pyörät, korkea versio, jalkarengas, tallat ESD-tuoli, musta, kangas, korkeus/selkänoja/kallistus/syvyyssäätö, kuormittamattomana jarruttavat pyörät Optiot Optiot ARE ARE-ESD CRING Kuvaus 3D-käsinojat Cxxxx-tuoleihin, korkeuden ja leveyden säätö sekä kääntömahdollisuus 4D ESD -käsinojat Cxxxx-ESD -tuoleihin, korkeuden, leveyden ja syvyyden säätö sekä kääntömahdollisuus Kromattu jalkarengas. Jalkarengas voidaan asentaa jälkikäteen myös matalampiin tuolimalleihimme kiinnittämällä se tuolin kaasujouseen. Sopii käytettäväksi sekä ESD- että ei-esd-malleissa. Korkeutta voidaan säätää helposti ilman työkaluja. Copyright: TEKLAB 29

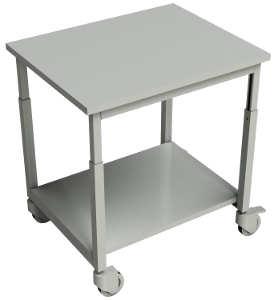

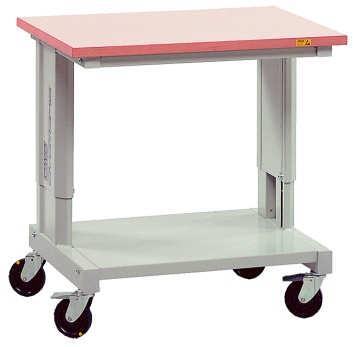

30 Varusteet ja kalusteet TASOVAUNU Kaikki pyörät kääntyviä, kaksi jarrullista, halkaisija 100 mm Sisältää alatason Korkeus säädettävissä mm Kantavuus: 150 kg Malli WESSAP507 WESSAP507ESD Mitat, L x S x K, mm 700 x 500 x mm 700 x 500 x mm, ESD ERGO-VAUNU Kaikki pyörät kääntyviä, kaksi jarrullista, halkaisija 100 mm ESD-suojattu Korkeus säädettävissä mm Kantavuus: 150 kg Malli Mitat, L x S x K, mm WES x 500 x SÄÄTÖVAUNUT Ergonominen liikuteltava työasema Voidaan varustaa aputasoilla, hyllyillä jne. ESD-suojattu Kantavuus: 300 kg Malli Kuvaus Mitat, L x S x K, mm WES Säätövaunu x 715 x 1130 WES Säätövaunu x 715 x 1130 WES Säätövaunu x 715 x 1130 WES Säätövaunu x 715 x 1630 WES Säätövaunu x 715 x 1630 WES Säätövaunu x 715 x 1630 Säätövaunu 1 Säätövaunu 2 JOHDINSARJAT Uusissa laboratorioissa on käytettävä turvajohtimia, jotka on suojattu tahattomalta koskettamiselta Paljaiden naparuuvien käyttö on kielletty uusissa laboratorioissa TEKLABin johdinsarjoissa on eristetty rakenne ja turvanapaliittimet Malli JTESTROLLER JTESTSET1 Kuvaus Johdinteline pyörillä, 120 kpl turvajohtimia 10 kpl turvajohtimia JTESTROLLER Copyright: TEKLAB 30

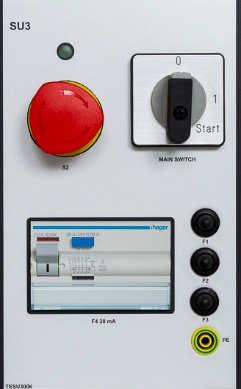

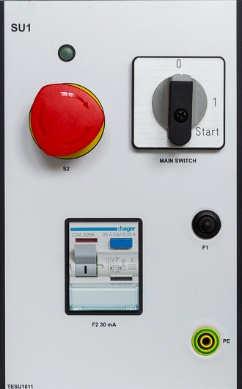

31 Syöttöyksiköt SU1 1-vaiheinen syöttöyksikkö Pääkytkin työpisteelle START-asennolla Vihreä merkkivalo Integroitu hätäkatkaisija, kuittaus pääkytkimestä Uudelleenkäynnistyksen esto sähkökatkon jälkeen 16 A terminen ylikuormitussuoja 0.03 A vikavirtasuoja kaikille laitteille PE-liitin etupaneelissa Sisäiset lähdöt työpisteen laitemoduuleille Mitat: ½-moduuli, 125(L) x 200(K) mm SU3 3-vaiheinen syöttöyksikkö Pääkytkin työpisteelle START-asennnolla, vihreät merkkivalot Integroitu hätäkatkaisija, kuittaus pääkytkimestä Uudelleenkäynnistyksen esto sähkökatkon jälkeen Suojapiiri puuttuvan vaiheen / väärän vaihejärjestyksen varalle 16 A terminen ylikuormitussuoja joka vaiheelle 0.03 A vikavirtasuoja kaikille laitteille PE-liitin etupaneelissa Sisäiset lähdöt työpisteen laitemoduuleille Mitat: ½-moduuli, 125(L) x 200(K) mm SU332 3-vaiheinen syöttöyksikkö Pääkytkin työpisteelle Vihreä merkkivalo Integroitu hätäkatkaisija Uudelleenkäynnistyksen esto sähkökatkon jälkeen Suojapiiri puuttuvan vaiheen / väärän vaihejärjestyksen varalle 32 A ja 16 A johdonsuojakatkaisijat 0.03 A vikavirtasuoja kaikille laitteille 3-vaiheinen 32 A pistorasia etupaneelissa PE-liitin etupaneelissa Sisäiset lähdöt työpisteen laitemoduuleille Mitat: 1 ½-moduuli, 375(L) x 200(K) mm Copyright: TEKLAB 31

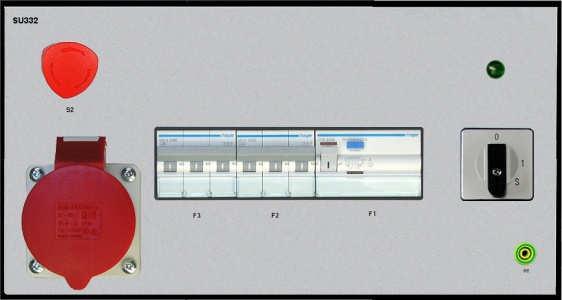

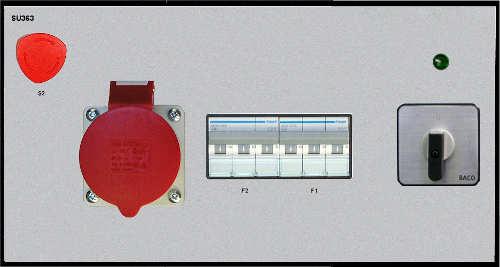

32 Syöttöyksiköt SU363 3-vaiheinen syöttöyksikkö Pääkytkin työpisteelle Vihreä merkkivalo Integroitu hätäkatkaisija Uudelleenkäynnistyksen esto sähkökatkon jälkeen Suojapiiri puuttuvan vaiheen / väärän vaihejärjestyksen varalle 63 A ja 16 A johdonsuojakatkaisijat 3-vaiheinen 63 A pistorasia etupaneelissa Sisäiset lähdöt työpisteen laitemoduuleille Mitat: 1 ½-moduuli, 375(L) x 200(K) mm Copyright: TEKLAB 32

33 Säädettävät tasajännitelähteet TLP305COM, TLP603COM Ohjelmoitavat tasajännitelähteet Lähtöarvot: TLP305: 0-30 V: 0-5 A TLP603: 0-30 V: 0-5 A, V: 0-3 A Aaltoisuus: < 8 mvpp Lähdössä ON/OFF-kytkin Virtarajoitus ja jänniteasetus näytössä MAX- ja MIN-arvojen näyttö (virta ja jännite) Lähtöjännitteen asettelutarkkuus: 0.01 V Virtarajoituksen asettelutarkkuus: A Jännitteen mittaustarkkuus: ± 0.03 V Virran mittaustarkkuus: ± A Oikosulkusuojaus Automaattinen toimintatesti Johtimien testaustoiminto / mω-mittaus Pitkien kytkentäjohtimien aiheuttaman jännitteenpudotuksen kompensointi Valikkokielet: suomi, englanti, ruotsi Taustavalaistu LCD-näyttö, säädettävä LCD-kontrasti Firmware-päivitysmahdollisuus Lähtö varustettu 4 mm turvanapaliittimillä Ethernet-liitäntä ja hallintaohjelma Nopea 2-suuntainen kommunikointi Monipuolinen käyttöliittymä mahdollistaa mm. automaattisten mittausten tekemisen ilman ohjelmointia. Kehittynyt dataloggeritoiminto mahdollistaa mm. useiden suureiden samanaikaisen seurannan ja tallennuksen tiedostoon tai yksittäisen arvon tallennuksen snapshot-toiminnolla LabView-ajuri: Kehittyneet TCP/IP-pohjaiset LabView-ajurit nopeuttavat omien sovellusten tekemistä Mitat: ½-moduuli, 125(L) x 200(K) mm TLP305DCOM, TLP603DCOM Ohjelmoitavat tasajännitelähteet Lähtöarvot: TLP305DCOM COM: 2 x 0-30 V: 0-5 A TLP603DCOM COM: 2 x 0-30 V: 0-5 A, V: 0-3 A Aaltoisuus: < 8 mvpp Lähdössä ON/OFF-kytkin Virtarajoitus ja jänniteasetus näytössä MAX- ja MIN-arvojen näyttö (virta ja jännite) Lähtöjännitteen asettelutarkkuus: 0.01 V Virtarajoituksen asettelutarkkuus: A Jännitteen mittaustarkkuus: ± 0.03 V Virran mittaustarkkuus: ± A Oikosulkusuojaus Automaattinen toimintatesti Johtimien testaustoiminto / mω-mittaus Pitkien kytkentäjohtimien aiheuttaman jännitteenpudotuksen kompensointi Valikkokielet: suomi, englanti, ruotsi Taustavalaistu LCD-näyttö, säädettävä LCD-kontrasti Seuranta-toiminto Firmware-päivitysmahdollisuus Lähtö varustettu 4 mm turvanapaliittimillä Ethernet-liitäntä ja hallintaohjelma Nopea 2-suuntainen kommunikointi Monipuolinen käyttöliittymä mahdollistaa mm. automaattisten mittausten tekemisen ilman ohjelmointia. Kehittynyt dataloggeritoiminto mahdollistaa mm. useiden suureiden samanaikaisen seurannan ja tallennuksen tiedostoon tai yksittäisen arvon tallennuksen snapshot-toiminnolla LabView-ajuri: Kehittyneet TCP/IP-pohjaiset LabView-ajurit nopeuttavat omien sovellusten tekemistä Mitat: Kokomoduuli, 250(L) x 200(K) mm Copyright: TEKLAB 33

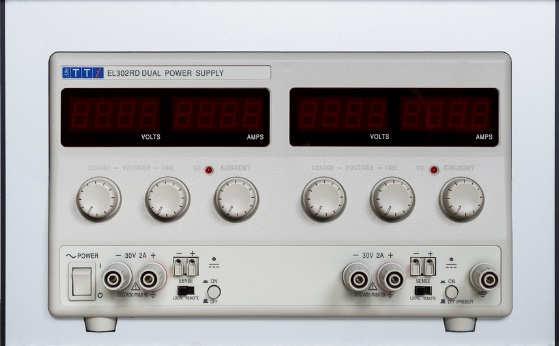

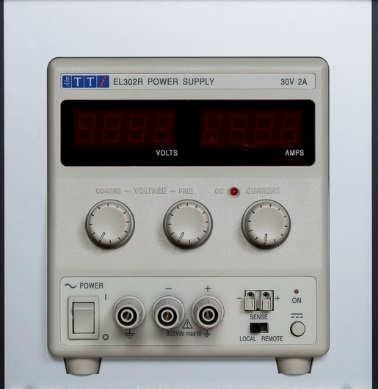

34 Säädettävät tasajännitelähteet DCAEL302R Säädettävä tasajännitelähde Lähtöarvot: 0-30 V, 0-2 A, 60 W Lineaariregulointi Vakiojännite / vakiovirta -toiminnot Jännitteen karkea- ja hienosäätö Erilliset 4-numeroiset jännite- ja virtamittarit Jännitemittari: Resoluutio: 10 mv Tarkkuus: 0.3 % lukemasta ± 3 numeroa Virtamittari: Resoluutio: 1 ma Tarkkuus: 0.5 % lukemasta ± 3 numeroa Aaltoisuus ja kohina: tyypillisesti < 1 mv rms (CV-tila, 20 mhz kaistanleveys) Kytkettävä sense-toiminto Hiljainen jäähdytys, ei puhallinta Lähtö varustettu ON/OFF-kytkimellä Oikosulkusuojattu Lähtö varustettu monikäyttöisillä 4 mm turvanapaliittimillä. Soveltuvat 4 mm eristetyille mittajohdoille, haarukkaliittimille ja paljaille mittajohdoille Mitat: ¾-moduuli, 187,5(L) x 200(K) mm Optio: TTICAL Kalibrointitodistus mittaustuloksilla DCAEL302RD Säädettävä tasajännitelähde Lähtöarvot: 2 x 0-30 V, 0-2 A, kokonaisteho 120 W Kaksi itsenäistä ja erotettua lähtöä Lähdöt voidaan kytkeä sarjaan tai rinnan, max. 60 V, 4 A Lineaariregulointi Vakiojännite / vakiovirta -toiminnot Jännitteen karkea- ja hienosäätö Erilliset 4-numeroiset jännite- ja virtamittarit Jännitemittari: Resoluutio: 10 mv Tarkkuus: 0.3 % lukemasta ± 3 numeroa Virtamittari: Resoluutio: 1 ma Tarkkuus: 0.5 % lukemasta ± 3 numeroa Aaltoisuus ja kohina: tyypillisesti < 1 mv rms (CV-tila, 20 mhz kaistanleveys) Kytkettävä sense-toiminto Hiljainen jäähdytys, ei puhallinta Lähtö varustettu ON/OFF-kytkimellä Oikosulkusuojattu Lähtö varustettu monikäyttöisillä 4 mm turvanapaliittimillä. Soveltuvat 4 mm eristetyille mittajohdoille, haarukkaliittimille ja paljaille mittajohdoille Mitat: 1 ¼ -moduuli, 312,5(L) x 200(K) mm Optio: TTICAL Kalibrointitodistus mittaustuloksilla Copyright: TEKLAB 34

35 Säädettävät tasajännitelähteet DCAEX355R Säädettävä tasajännitelähde Lähtöarvot: 0-35 V, 0-5 A, 175 W Lineaari / hakkuriteholähde Vakiojännite / vakiovirta -toiminnot Jännitteen karkea- ja hienosäätö Erilliset 4-numeroiset jännite- ja virtamittarit Jännitemittari: Resoluutio: 10 mv Tarkkuus: 0.3 % lukemasta ± 3 numeroa Virtamittari: Resoluutio: 1 ma Tarkkuus: 0.5 % lukemasta ± 3 numeroa Aaltoisuus ja kohina: tyypillisesti < 1 mv rms (CV-tila, 20 mhz kaistanleveys) Kytkettävä sense-toiminto Hiljainen jäähdytys, ei puhallinta Lähtö varustettu ON/OFF-kytkimellä Oikosulkusuojattu Lähtö varustettu monikäyttöisillä 4 mm turvanapaliittimillä. Soveltuvat 4 mm eristetyille mittajohdoille, haarukkaliittimille ja paljaille mittajohdoille Mitat: ¾-moduuli, 187,5(L) x 200(K) mm Optio: TTICAL Kalibrointitodistus mittaustuloksilla DCACPX400S Säädettävä tasajännitelähde Lähtöarvot: 0-60 V, 0-20 A, 420 W PowerFlex-tekniikka mahdollistaa maksimaaliset lähtöjännite/virta-kombinaatiot maksimitehon rajoissa PowerFlex tai kiinteä toiminta Vakiojännite / vakiovirta -toiminnot Säädettävä ylijännitesuoja (OVP) Jännitteen karkea- ja hienosäätö Asetusten näyttö ja lukitus Erilliset 4-numeroiset jännite- ja virtamittarit Jännitemittari: Resoluutio: 10 mv Tarkkuus: 0.1 % lukemasta ± 2 numeroa Virtamittari: Resoluutio: 1 ma Tarkkuus: 0.3 % lukemasta ± 20 numeroa Aaltoisuus ja kohina: tyypillisesti < 3 mv rms (CV-tila, 20 mhz kaistanleveys) Kytkettävä sense-toiminto LED-merkkivalot lähdöille, rajoituksille ja toimintatilalle Hiljainen jäähdytys, ei puhallinta Lähtö varustettu ON/OFF-kytkimellä Oikosulkusuojattu Lähtö varustettu monikäyttöisillä 4 mm turvanapaliittimillä. Soveltuvat 4 mm eristetyille mittajohdoille, haarukkaliittimille ja paljaille mittajohdoille Mitat: ½-moduuli, 125(L) x 200(K) mm Optio: TTICAL Kalibrointitodistus mittaustuloksilla Copyright: TEKLAB 35

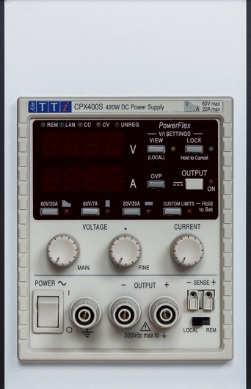

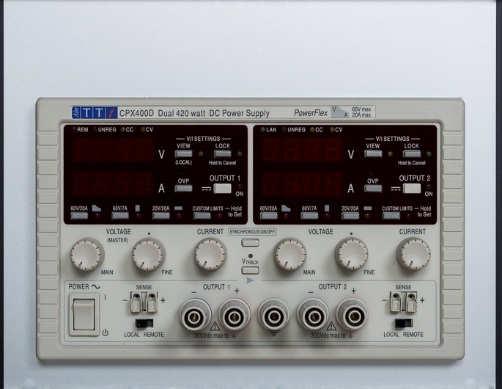

36 Säädettävät tasajännitelähteet DCACPX400D Säädettävä tasajännitelähde Lähtöarvot: 2 x 0-60 V, 0-20 A, 840 W PowerFlex-tekniikka mahdollistaa maksimaaliset lähtöjännite/virta-kombinaatiot maksimitehon rajoissa PowerFlex tai kiinteä toiminta Vakiojännite / vakiovirta -toiminnot Valittavissa itsenäiset lähdöt tai seurantatoiminto Lähdöt voidaan kytkeä sarjaan tai rinnan, max. 120 V tai 40 A Säädettävä ylijännitesuoja (OVP) Jännitteen karkea- ja hienosäätö Asetusten näyttö ja lukitus Erilliset 4-numeroiset jännite- ja virtamittarit Jännitemittari: Resoluutio: 10 mv Tarkkuus: 0.1 % lukemasta ± 2 numeroa Virtamittari: Resoluutio: 1 ma Tarkkuus: 0.3 % lukemasta ± 20 numeroa Aaltoisuus ja kohina: tyypillisesti < 3 mv rms (CV-tila, 20 mhz kaistanleveys) Kytkettävä sense-toiminto LED-merkkivalot lähdöille, rajoituksille ja toimintatilalle Hiljainen jäähdytys, ei puhallinta Lähtö varustettu ON/OFF-kytkimellä Oikosulkusuojattu Lähtö varustettu monikäyttöisillä 4 mm turvanapaliittimillä. Soveltuvat 4 mm eristetyille mittajohdoille, haarukkaliittimille ja paljaille mittajohdoille Mitat: 1 moduuli, 250(L) x 200(K) mm Optio: TTICAL Kalibrointitodistus mittaustuloksilla Copyright: TEKLAB 36

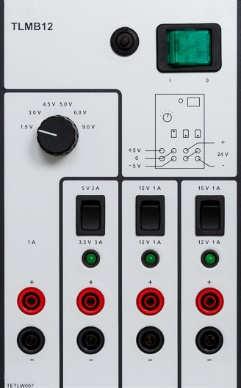

37 Kiinteät tasajännitelähteet TLMB12 Kiinteä tasajännitelähde Lineaariteholähde 4 toisiinsa nähden kelluvaa lähtöä Lähdöt voidaan kytkeä rinnan tai sarjaan Lähtöarvot: Lähtö 1: 1.5 V / 3 V / 4.5 V / 5 V / 6 V / 9 V, 1 A Lähtö 2: 5 V / 3.3 V, 3 A Lähtö 3: 12 V / 15 V, 1 A Lähtö 4: 12 V / 15 V, 1 A Virtarajoituksen toiminta ilmaistu merkkivalolla Aaltoisuus: < 10 mvpp Kaikki lähdöt oikosulkusuojattuja Jännitteen tarkkuus parempi kuin 100 mv Lähdöt varustettu 4 mm turvanapaliittimillä Mitat: ½-moduuli, 125(L) x 200(K) mm DCF-sarja Kiinteä tasajännitelähde Lähtöarvot: DCF1212: 12 V, 12 A DC DCF242: 2 x 24 V, 2 A DC DCF242R: 24 V, 2 A DC, 250 ohm sarjavastus Aaltoisuus: DCF1212: < 120 mvpp DCF242: < 50 mvpp DCF242R: < 50 mvpp Lähtö kelluva, voidaan kytkeä rinnan tai sarjaan Integroitu ylivirtasuojaus, toiminta ilmaistu ledillä Lähtö varustettu 4 mm turvanapaliittimillä Mitat: ¼-moduuli, 62.5(L) x 200(K) mm Copyright: TEKLAB 37

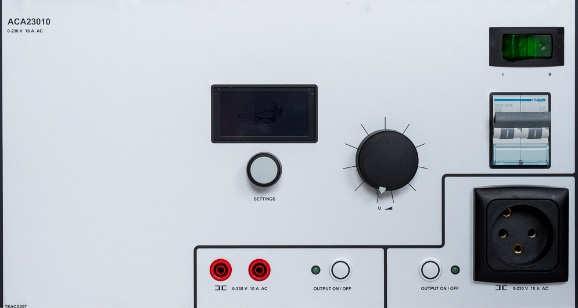

38 1-vaiheiset vaihtojännitelähteet ACA vaiheinen säädettävä vaihtojännitelähde Säätömuuntaja V, 10 A, max VA Suojaerotettu Kaksi lähtöä (yksi lähtö aktiivinen kerrallaan) Lähtö 1: pistorasia, maadoittamaton Lähtö 2: 4 mm turvanapaliittimet Lähdöissä ON/OFF-kytkimet ja merkkivalot Graafinen OLED-näyttö Jännitemittaus: Resoluutio: 1 V Tarkkuus: ± 1.5 V Virtamittaus: Resoluutio: 0.1 A Tarkkuus: ± 0.15 A Max-min näyttö Ylijännite- ja ylivirtasuojaus, aseteltava, mittauksiin perustuva Elektroninen ja sähkömekaaninen ylikuormitussuojaus Pääkytkin merkkivalolla Vaimennin käynnistysvirtapiikille Mitat: 1 ½ -moduuli, 375(L) x 200(K) mm Optiot: ACASOCKUK UK-tyypin (BS1363) pistorasia ACAjännitelähteeseen ACASOCKUS US-tyypin (NEMA 6-20R) pistorasia ACAjännitelähteeseen TEKLABCAL Kalibrointi TEKLAB-laitteelle ACP40COM 1-vaiheinen ohjelmoitava vaihtojännitelähde Lähtöarvot: V, 0-4 A, 900 VA Suojaerotettu Digitaalinen monitoiminäyttö Asettelu/erottelutarkkuus: 1 V / 0.1 A Mittaustarkkuus: Jännite: ± 2 V Virta: ± 0.1 A Aseteltava ylijännitesuojaus V, ylivirtasuojaus 0-4 A Oikosulkusuojattu Lähtö valittavissa joko 4 mm turvanapaliittimistä tai pistorasiasta (yksi lähtö aktiivinen kerrallaan) Lähdössä ON/OFF-painikkeet merkkivaloin Automaattinen toimintatesti ja verkkojännitteen mittaus käynnistettäessä Lähtöjännitteen stabilointi ON/OFF Firmware-päivitysmahdollisuus Ethernet-liitäntä ja hallintaohjelma Nopea 2-suuntainen kommunikointi Monipuolinen käyttöliittymä mahdollistaa mm. automaattisten mittausten tekemisen ilman ohjelmointia. Kehittynyt dataloggeritoiminto mahdollistaa mm. useiden suureiden samanaikaisen seurannan ja tallennuksen tiedostoon tai yksittäisen arvon tallennuksen snapshottoiminnolla LabView-ajuri: Kehittyneet TCP/IP-pohjaiset LabView-ajurit nopeuttavat omien sovellusten tekemistä Mitat: ½ -moduuli, 125(L) x 200(K) mm Copyright: TEKLAB 38

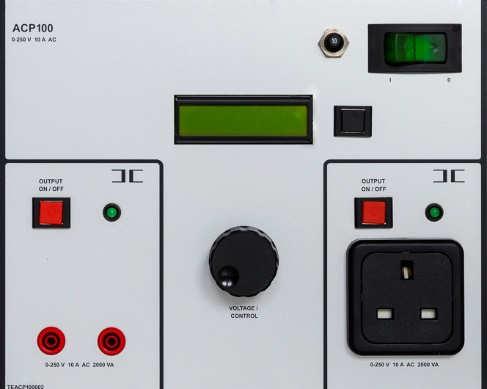

39 1-vaiheiset vaihtojännitelähteet ACP100COM 1-vaiheinen ohjelmoitava vaihtojännitelähde Lähtöarvot: V, 0-10 A, 2000 VA Suojaerotettu Digitaalinen monitoiminäyttö Asettelu/erottelutarkkuus: 1 V / 0.1 A Mittaustarkkuus: Jännite: ± 2 V Virta: ± 0.1 A Aseteltava ylijännitesuojaus V, ylivirtasuojaus 0-10 A Oikosulkusuojattu Lähtö valittavissa joko 4 mm turvanapaliittimistä tai pistorasiasta (yksi lähtö aktiivinen kerrallaan) Lähdössä ON/OFF-painikkeet merkkivaloin Automaattinen toimintatesti ja verkkojännitteen mittaus käynnistettäessä Lähtöjännitteen stabilointi ON/OFF Firmware-päivitysmahdollisuus Ethernet-liitäntä ja hallintaohjelma Nopea 2-suuntainen kommunikointi Monipuolinen käyttöliittymä mahdollistaa mm. automaattisten mittausten tekemisen ilman ohjelmointia. Kehittynyt dataloggeritoiminto mahdollistaa mm. useiden suureiden samanaikaisen seurannan ja tallennuksen tiedostoon tai yksittäisen arvon tallennuksen snapshottoiminnolla LabView-ajuri: Kehittyneet TCP/IP-pohjaiset LabView-ajurit nopeuttavat omien sovellusten tekemistä Mitat: Kokomoduuli, 250(L) x 200(K) mm Copyright: TEKLAB 39

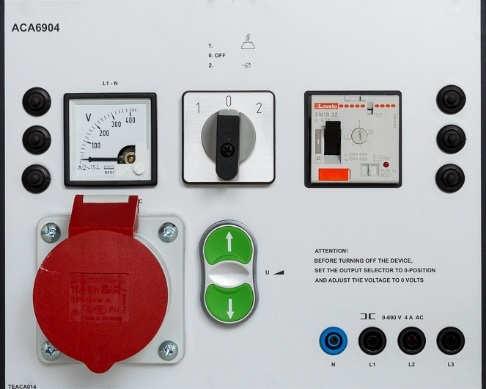

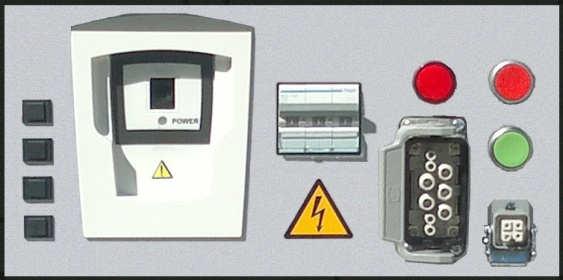

40 3-vaiheiset vaihtojännitelähteet ACA vaiheinen vaihtojännitelähde Painikeohjattu säätömuuntaja Suojaerotettu maasta Lähtöarvot: Lähtö 1: V, 16 A (pistorasia) Lähtö 2: V, 16 A (4 mm turvanapaliittimet) Lähdön valintakytkin, yksi lähtö aktiivinen kerrallaan Analoginen jännitteenmittaus (L1-N) Terminen / magneettinen johdonsuojakatkaisija Muuntajat sijoitettu erilliseen lattialle sijoitettavaan muuntajakoteloon Mitat: Kokomoduuli, 250(L) x 200(K) mm Optiot: ACM3VVA Analogiset jännitemittarit V ACM3V160AA Analogiset virtamittarit 0-16 A MT63 3-vaiheinen teholähde moottorien testaukseen Testiyksikkö AC-moottorien testaukseen Soveltuu sähkömoottoreille, joiden käyttöjännite on V AC Lähtövirta max. 63 A Ohjaus- ja mittausyksikkö Mittaukset, 3 parametria yhtäaikaisesti näytöllä: jännite, virta, taajuus, teho, aika, energia Lähdössä ON/OFF-kytkimet 4 ohjelmoitavaa näppäintä rampeille Ohjelmisto moottorin parametrien lataamiseen 16 A ja 63 A lähtöliittimet testausjohdoille Vaatii SU363-syöttöyksikön Mitat: Kokomoduuli, 250(L) x 200(K) mm Vakiovarusteet: 16 A moottorintestauskaapeli (5 m), 63 A moottorintestauskaapeli (5 m), varoitusvalo Copyright: TEKLAB 40

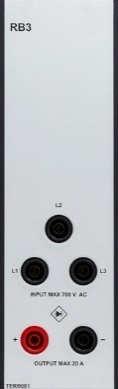

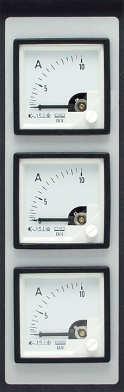

41 3-vaiheiset vaihtojännitelähteet RB3 Tasasuuntaussilta 3-vaiheinen dioditasasuuntaussilta, ei suodatusta Voidaan käyttää myös 1-vaiheisena tasasuuntaajana Suurin tulojännite: 700 V Suurin lähtövirta: 20 A Mitat: ¼-moduuli, 62.5(L) x 200(K) mm ACM3VVA, ACM3V160AA Mittauslisälaite Mittauslisälaite ACA40016-jännitelähteeseen 3 kpl analogisia jännitemittareita, V, L1-L2, L2-L3 ja L3-L1 (ACM3VVA) 3 kpl analogisia virtamittareita, 0-16 A, L1, L2 ja L3 (ACM3V160AA) Tarkkuus: ± 1.5 % Mitat: ¼-moduuli, 62.5(L) x 200(K) mm Copyright: TEKLAB 41

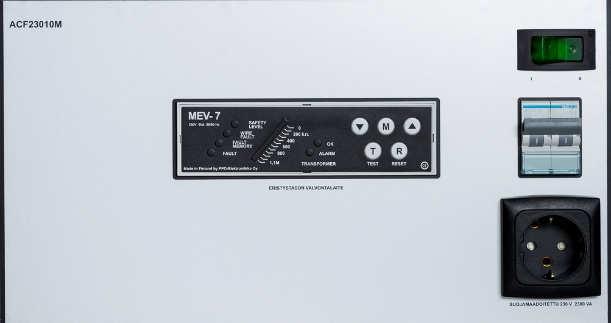

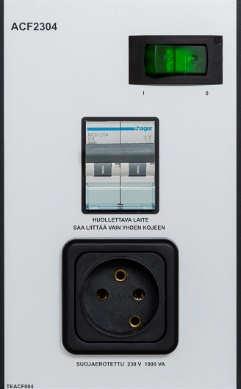

42 Huollettavan laitteen liitännät ACF2304, ACF23010 Huollettavan laitteen liitäntä Suojaerotettu AC-lähtö Lähtöarvot: ACF2304: 230 V, 4 A, max VA ACF23010: 230 V, 10 A, max VA Ylikuormitussuojat ensiö- ja toisiopiirille Elektroninen kytkentäpiikin vaimennin Mitat: ACF2304: ½-moduuli, 125(L) x 200(K) mm ACF23010: ¾-moduuli, 187.5(L) x 200(K) mm ACF1154 Huollettavan laitteen liitäntä Suojaerotettu AC-lähtö Lähtöarvot: 115 V, 4 A, max. 500 VA Ylikuormitussuojat ensiö- ja toisiopiirille Elektroninen kytkentäpiikin vaimennin Mitat: ½-moduuli, 125(L) x 200(K) mm ACF23010M AC-lähtö eristystason valvontalaitteella AC-lähtö varustettuna eristystason valvontalaitteella ja toisiovirran valvonnalla Soveltuu lääkintälaitteiden testaukseen huoltotiloissa Mikäli sähkölaitteisiin tulee häiriöitä, järjestelmä tekee siitä välittömästi ilmoituksen, jolloin vahinkoa ei pääse tapahtumaan Eristystason valvontayksiköstä saadaan hälytykset alhaisesta eristystasosta, muuntajan ylikuormituksesta, -lämpenemisestä ja mittaus- tai PE-johtimen irtoamisesta tai katkeamisesta Laite sisältää 2300 VA muuntajan valvontamittausten mahdollistamiseksi Lähtönä suojamaadoitettu schuko-pistorasia: 230 V: 2300 VA Johdonsuojakatkaisija Mitat: 1 ¾ -moduuli, 375(L) x 200(K) mm Copyright: TEKLAB 42

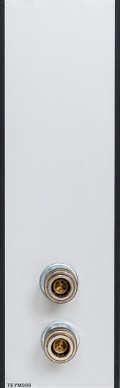

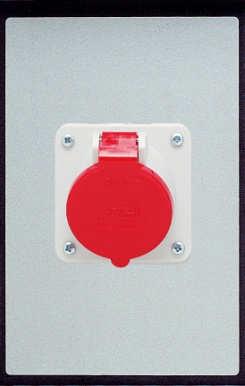

43 3-vaiheiset vaihtojänniteliitännät ACF40016G 3-vaiheinen AC-liitäntä Kaksi suojamaadoitettua lähtöä: Lähtö 1: Pistorasia, 230 / 400 V, 16 A, 3L+N+PE, 6H, punainen Lähtö 2: 4 mm turvanapaliittimet, 230 / 400 V, 16 A, 3L+N+PE Pääkytkin / lähdön valintakytkin, yksi lähtö aktiivinen kerrallaan Analogiset virtamittarit 0-16 A vaiheille L1, L2, L3 Terminen / magneettinen johdonsuojakatkaisija, 16 A Mitat: 1 moduuli, 250(L) x 200(K) mm ACF vaiheinen suojaerotettu AC-liitäntä Kaksi suojaerotettua lähtöä: Lähtö 1: Pistorasia: 230 / 400 V AC, 2 A, 3L+N Lähtö 2: 4 mm turvanapaliittimet, 230 / 400 V AC, 2 A, 3L+N Pääkytkin / lähdön valintakytkin, yksi lähtö aktiivinen kerrallaan 3 kpl 500 VA rengassydämisiä suojaerotusmuuntajia Analogiset virtamittarit 0-2 A vaiheille L1, L2, L3 Terminen / magneettinen johdonsuojakatkaisija, 2 A Mitat: 1 ½ moduuli, 375(L) x 200(K) mm ACF vaiheinen suojaerotettu AC-liitäntä Kaksi suojaerotettua lähtöä: Lähtö 1: Pistorasia: 230 / 400 V AC, 16 A, 3L+N Lähtö 2: 4 mm turvanapaliittimet, 230 / 400 V AC, 16 A, 3L+N Pääkytkin / lähdön valintakytkin, yksi lähtö aktiivinen kerrallaan 3 kpl 3700 VA rengassydämisiä suojaerotusmuuntajia Analogiset virtamittarit 0-16 A vaiheille L1, L2, L3 Terminen / magneettinen johdonsuojakatkaisija, 16 A Mitat: 1 moduuli, 250(L) x 200(K) mm Copyright: TEKLAB 43

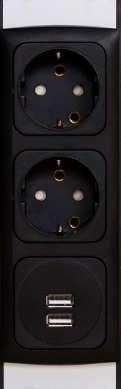

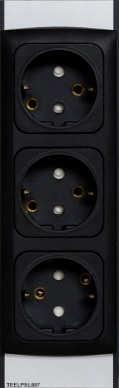

44 Liitännät ELPSLxx 1-vaiheiset pistorasiat ELPSL3 L3 3 maadoitettua schuko-pistorasiaa EPLS2USB 2 maadoitettua schuko-pistorasiaa + 2 USB-laturia Mitat: ¼-moduuli, 62.5(L) x 200(K) mm ELPSL3V 3-vaiheinen pistorasia 5-napainen 16 A CEE -lähtö Mitat: ½-moduuli, 125(L) x 200(K) mm STO40016 Turvanapaliitinlähdöt AC-lähtö 4 mm turvanapaliittimistä 3L+N+PE, 400 V, 16 A Mitat: ¼-moduuli, 62.5(L) x 200(K) mm Copyright: TEKLAB 44

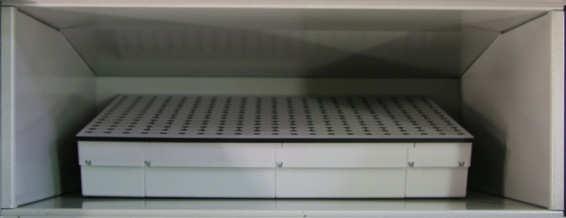

45 Liitännät STRBOX Säilytyslokero Säilytyslokero laitepaneeliin Soveltuu esimerkiksi harjoitussarjojen ja mittajohtojen säilytykseen Runko tehty pulverimaalatusta teräksestä Malli STRBOX500 Sisäiset mitat 480(L) x 380(S) x 180(K) mm PILT Paineilmaliitäntä 2 kpl ½ -pikaliittimiä Mitat: ¼-moduuli, 62.5(L) x 200(K) LAN8 Ethernet-kytkin 8-porttinen 1 G Ethernet-kytkin 1 x RJ45 etupaneelissa 1 x RJ45 työpisteen rungossa LAN-liitäntää varten 6 x RJ45 moduulin sisällä paneelin laitteita varten Mitat: ¼-moduuli, 62.5(L) x 200(K) Copyright: TEKLAB 45

46 Liitännät LANWBRIDGE Langaton LAN-silta Linkki työpisteen LAN8-kytkimen ja laboratorion liittymäpisteen (Wireless Access Point) välillä Saatavana myös ilman LAN8-kytkintä yksittäisen laitteen ohjaamiseksi Antenni integroitu työpisteeseen a/b/g/n/ac standardi USB1BT, USB1BE USB-liitännät USB1T Yksittäinen USB-liitäntä pöytätietokoneen ja paneelilaitteen välillä B-tyypin liitin työpisteessä tietokonetta varten USB1BE Yksittäinen USB-liitäntä kannettavan tietokoneen ja paneelilaitteen välillä B-tyypin liitin etupaneelissa tietokonetta varten Mitat: ¼-moduuli, 62.5(L) x 200(K) mm USB1BE Copyright: TEKLAB 46

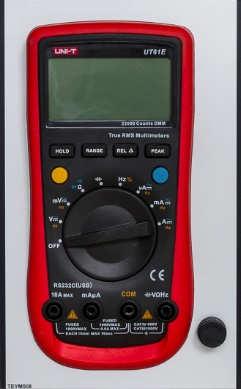

47 Yleismittarit DYM61, DYM61UT Digitaaliset yleismittarit 4 ½ numeron näyttö, suurin lukema , analoginen pylväs Dioditesti Jatkuvuustesti Pulssisuhteen mittaus Suhteelliset mittaukset Näytön pitotoiminto Automaattinen / manuaalinen alueenvalinta Varustettu teholähteellä, ei paristonvaihtoa Sulake etupaneelissa Vakiovarusteet: käyttöohje, mittajohtimet, RS232-liitäntä USB-adapterilla (DYM61UT), hallintaohjelma (DYM61UT) Saatavana myös irtolaitteena Mitat: ½-moduuli, 125(L) x 200(K) mm Alueet Paras erottelukyky Paras tarkkuus, ± (a % lukemasta + b numeroa) DC-jännite 220 mv 1000 V 0.01 mv 0.1 % + 2 AC-jännite 220 mv V 0.01 mv 0.8 % + 10 DC-virta 220 µa - 10 A 0.01 µa 0.5 % + 10 AC-virta 220 µa - 10 A 0.01 µa 0.8 % + 10 Resistanssi 220 Ω MΩ 0.01 Ω 0.5 % + 10 Kapasitanssi 22 nf mf nf 3.0 % + 5 Taajuus 10 Hz MHz Hz 0.01 % + 5 DMMHPRO Digitaalinen yleismittari 4 ½-numeron näyttö, suurin lukema ± 12,000 3 liitintä väärinkytkennän estävällä mekanismilla TRMS AC ja AC / DC Automaattinen / manuaalinen alueenvalinta Automaattinen mittaustulosten tallennus: DATA / MIN / MAX Taustavalaistu näyttö suurikokoisilla kirjasimilla (15 mm), analoginen pylväsnäyttö 1000 V CAT III ja 600 V CAT IV 16 yleismittaritoimintoa Erillinen suodatustoiminto ja jännitemittaus 1 Mohm resistanssilla rajoittamaan häiriöitä esimerkiksi taajuusmuuttajamittauksissa Pariston varaustilan näyttö, energiansäästötila Yleismittari integroitu telakkaan moduulissa. Yleismittaria voidaan käyttää myös irtolaitteena. Vakiovarusteet: 1 pari turvamittausjohtoja (1.5 m), 2 paristoa, käyttöohjeet, DAkkS-kalibrointitodistus Mitat: ½-moduuli, 125(L) x 200(K) mm Optiot CP330 DC/AC-pihtivirtamittari, 2 mittausaluetta ( A, A DC/AC rms) Z109L Sulakesarja, 10 kpl Alueet Paras erottelukyky Paras tarkkuus, ± (a % lukemasta + b numeroa) DC-jännite 100 mv 1000 V 10 μv 0.05 % + 3 AC-jännite 100 mv 1000 V 10 μv 0.5 % + 9 DC-virta 1 A 10 A 100 μa 0.9 % + 10 AC-virta 1 A 10 A 1 ma 1.5 % + 10 Resistanssi 100 Ω 40 MΩ 10 mω 0.2 % + 5 Taajuus 100 Hz 30 khz 0.01 Hz 0.05 % + 3 Lämpötila K-tyypin (NiCr-Ni) termoparilla, ei sis. toimitukseen C 0.1 C 1 % + 5 Copyright: TEKLAB 47

48 Yleismittarit DMMHULT Digitaalinen yleismittari Kolmeosainen näyttö, resoluutio ±310,000 numeroa Tarkkuusluokka: ± (0.02% lukemasta + 20 numeroa) Mittaustoiminnot: 1 µv VDC ja 10 µv VAC/AC+DC TRMS (15 Hz khz) 1 na - 10 ADC ja 10 na - 10 AAC/AC+DC TRMS (15 Hz - 10 khz) Resistanssi-, taajuus-, kapasitanssi- ja lämpötilamittaukset: 1 mω - 30 MΩ, Hz - 1 MHz, 1 pf - 3 mf, C/ F db-mittaus Nopea akustinen jatkuvuustesti Automaattinen aluevalinta ja pariston Min-Max-mittaustulosten tallennus Sisäänrakennettu 2 MB muisti n. 300,000 mittausarvolle, näytteenottoväli: 10 ms - 9 h CAT 300 V tai CAT 600 V (IEC ) 1 khz / -3 db alipäästösuodin valittavissa AC-jännitemittauksiin Yleismittari kontrolloitavissa ja mittaustulokset tallennettavissa Bluetooth- ja infrapunaliitännän kautta etänä (vaatii MHRAWIN10SET-option) 3 liitintä väärinkytkennän estävällä mekanismilla Säädettävä muuntokerroin pihtivirtamittareille ja virtamuuntajille Automaattinen / manuaalinen alueenvalinta Erilliset paristo- ja sulakeosastot Pariston varaustilan näyttö, energiansäästötila Yleismittari integroitu telakkaan moduulissa. Yleismittaria voidaan käyttää myös irtolaitteena. Vakiovarusteet: KS17-2-mittajohtimet, 2 paristoa, käyttöohjeet, DAkkS-kalibrointitodistus Mitat: ½-moduuli, 125(L) x 200(K) mm Optiot USB-PACK Ohjelmisto mittaustulosten tallennukseen, visualisointiin ja dokumentointiin. Sisältää IR-USBkaksisuuntaisen adapterin Z3409 Pt100-lämpötila-anturi, C CP330 DC/AC-pihtivirtamittari, 2 mittausaluetta ( A, A DC/AC rms) Z109L Sulakesarja, 10 kpl Alueet Paras erottelukyky Paras tarkkuus, ± (a % lukemasta + b numeroa) DC-jännite 300 mv 600 V 1 μv 0.02 % % +5 (% luk. + % alueesta + num.) AC-jännite 300 mv 600 V 10 μv 0.2 % + 30 DC-virta 300 µa 10 A 1 na 0.02 % % +5 (% luk. + % alueesta + num.) AC-virta 300 µa 10 A 10 na 0.5 % + 30 Resistanssi 300 Ω 30 MΩ 1 mω 0.05 % % +5 (% luk. + % alueesta + num.) Taajuus 300 Hz 1 MHz Hz 0.05 % + 8 Kapasitanssi 3 nf 3 mf 1 pf 1 % + 6 Lämpötila (MHZ3409 Pt100- lämpötila-anturi) C 0.1 C 0.3 % + 10 Copyright: TEKLAB 48

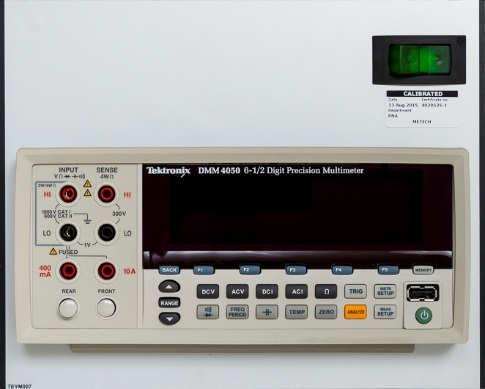

49 Yleismittarit TEK4050C Digitaalinen yleismittari 6.5 numeron kaksoisnäyttö, graafiset toiminnot V DC perustarkkuus jopa % 100 mv 1000 V jännitemittausalue, paras erottelukyky 100 nv 100 µa - 10 A virtamittausalue, paras erottelukyky 100 pa Laaja ohm-alue 10 Ω - 1 GΩ, paras erottelukyky 10 µω CAT I 1000 V, CAT II 600 V True RMS -mittaukset (AC, AC+DC) Diodi- ja jatkuvuustestit Taajuuden ja jakson pituuden mittaukset Kapasitanssi- ja lämpötilamittaukset Matemaattiset toiminnot: nollaus, dbm, db, MX+B, offset, DCV ratio, TrendPlot, histogrammi, tilastot (min/max/keskiarvo/keskihajonta) ja rajavertailutoiminto 4-johdinmittaukset kahdella mittajohtimella Trendplot paperiton piirturi USB-liitäntä etupaneelissa mittaustulosten ja asetusten tallennusta varten Takapaneelin liitännät: IEEE 488, RS-232 (USB-adapteri) ja Ethernet (käytettävissä valinnaisella kaapelioptiolla) Vakiovarusteet: TL710-mittajohtimet, kalibrointitodistus, käyttöohjeet, RS-USB-adapteri, National Instruments LabVIEW SignalExpress Tektronix Edition Limited Edition -ohjelmisto Saatavana myös irtolaitteena Mitat: kokomoduuli, 250(L) x 200(K) mm Optiot: TEKTP Ω RTD -lämpötila-anturi TEKTL ohm-mittajohtimet, 1000 V USB1BT USB-liitin laitepaneelin taakse Alueet Paras erottelukyky Paras tarkkuus, ± (a % lukemasta + b numeroa) DC-jännite 100 mv 1000 V 100 nv % % AC-jännite 100 mv 1000 V 100 nv 0.06 % % DC-virta 100 μa 10 A 100 pa 0.05 % % AC-virta 100 μa pa 0.1 % Resistanssi (2x4-johdin) 10 Ω 1 GΩ 10 μω 0.01 % % Taajuus 3 Hz 1 MHz 0.1 μhz 0.01 % lukemasta Kapasitanssi 1 nf 100 mf 1 pf 1 % % Lämpötila C C C ± 0.06 C Copyright: TEKLAB 49

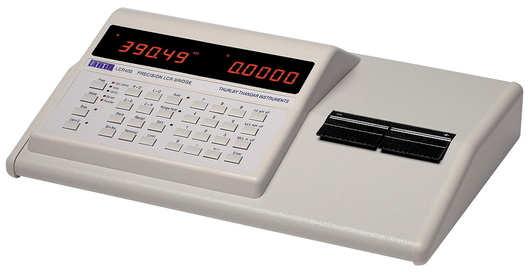

50 LCR-mittarit LCR400S1 LCR-mittari Mitattavat suureet ja alueet: Resistanssi: 0.1m 990M Induktanssi: 0.001µH 9900H Kapasitanssi: 0.001pF 99000µF D: Q: % mittaustarkkuus Automaattinen tai manuaalinen R, L, C valinta Alueen pitotoiminto Mittaustaajuus: 100Hz/120Hz, 1kHz, 10kHz Automaattinen komponentin tunnistus 5-numeroinen kaksoisnäyttö Vertailutoiminto, 8+2 raja-arvoa tallennettavissa Ohjelmisto mittaustulosten ja asetusten tallentamiseen Sisäänrakennettu liitinterminaali aksiaali- ja radiaalikomponenteille SMD-pihdit pintaliitoskomponenteille BNC-adapteri erilaisia mittajohtoja varten Kelvin Clip -nelijohdinmittauksiin Numeronäppäimistö Käyttöjännite: 230 V tai 115 V ± 14 %, 50/60 Hz Mitat: 360 x 240 x 95 mm Optiot: LCR400S1CAL Kalibrointitodistus mittaustuloksilla, LCR400 Copyright: TEKLAB 50

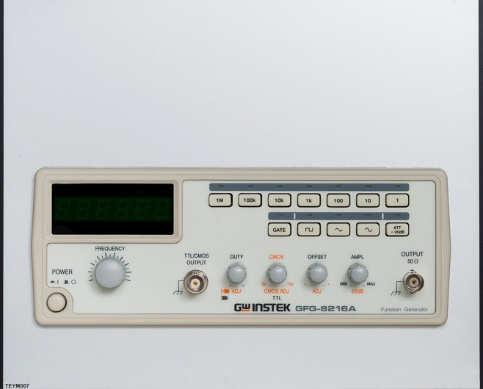

51 Funktiogeneraattorit FG8216A Funktiogeneraattori Taajuusalue: 0.3 Hz - 3 MHz, 7 aluetta Aaltomuodot: sini, kantti, kolmio, ramppi TTL/CMOS-lähtö 6 numeron näyttö Amplitudi: 10 VPP (50 ohm kuormaan) DC-tason säätö: ± 5 V (50 ohm kuormaan) Pulssinleveyssäätö Vaimennin (-20 db 2) Vakiovarusteet: virtajohto, käyttöohje, testijohdot Mitat: 1 moduuli, 250(L) x 200(H) mm AFG1000 Vapaan aaltomuodon funktiogeneraattori Kaksi kanavaa, 25 MHz tai 60 MHz siniaallot, 12.5 MHz tai 30 MHz kanttiaallot 14 bitin, 125 MS/s tai 300 MS/s vapaat aaltomuodot, 8 k pisteen tai 1 M pisteen muistinpituus Amplitudi 1 mvp-p - 10 Vp-p 50 Ω kuormaan Jatkuvat aaltomuodot, pyyhkäisy, purske ja modulaatiot (AM, FM, PM, ASK, FSK, PSK, PWM) 64 MB sisäinen muisti aaltomuotojen tallennukseen USB-liitäntä muistin lisäämiseksi / etäohjaukseen ArbExpress-ohjelmisto mahdollistaa aaltomuotojen editoinnin USB-muistin kautta Vakiovarusteet: Käyttöohjeet, kalibrointitodistus, USB-kaapeli, BNC-kaapeli x 2, sulake Mitat: 1 moduuli, 250(L) x 200(H) mm Optiot HZ16 Testijohdot funktiogeneraattorille USB1BT USB-liitäntä työpisteeseen AFG1022 AFG1062 Kanavat 2 2 Taajuusalue (siniaalto) 1 µhz - 25 MHz 1 µhz - 60 MHz Näyttö 3.95, resoluutio 480x320, 65,536 väriä Aaltomuodot Sini, kantti, pulssi, ramppi, kohina ja 45 usein käytettyä aaltomuotoa Amplitudi (50 Ω kuormaan) 1 mvp-p - 10 Vp-p 1 mvp-p - 10 Vp-p ( 25 MHz), 1 mv p-p - 5 V p-p (> 25 MH<) Taajuuden 1 μhz tai 12 numeroa asettelutarkkuus Muisti 64 MB Vapaan 125 MS/s 300 MS/s aaltomuodot, näytteytysnopeus Vapaan aaltomuodon vertikaalinen resoluutio 14 bittiä Copyright: TEKLAB 51

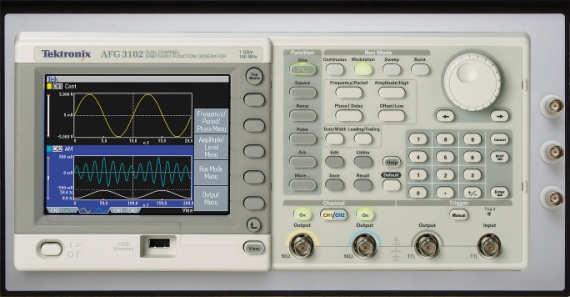

52 Funktiogeneraattorit AFG3000C Vapaan aaltomuodon funktiogeneraattorit AFG3000C-sarjan vapaasti ohjelmoitavan aaltomuodon funktiogeneraattorit ovat suuren näyttönsä ansiosta helppokäyttöisiä. Perusaaltomuodot sini, kolmio, kantti ja pulssi voidaan valita yhtä nappia painamalla. Erikoisominaisuutena on Tektronixin oskilloskoopille tallennetun aaltomuodon toisto. ArbExpress-ohjelmistolla on kompleksisten aaltomuotojen luominen helppoa, se myös lukee csv-tiedostoja. Suuri 5.6 värinäyttö mahdollistaa aaltomuodon helpon aseteltavuuden ja tarkkailtavuuden Pikapainikkeet helpottavat käyttöä AM, FM, PM, FSK, PWM Taajuuspyyhkäisy ja purske Pulssin reunojen säätö 128 k muisti vapaille aaltomuodoille Hyvä aikakannan stabiilisuus: ± 1 ppm / vuosi Kaksikanavaiset mallit säästävät rahaa ja samalla laitepaneelitilaa USB-liitäntä etupaneelissa datan tallennusta varten USB, GPIB ja Ethernet Vakiovarusteet: käyttöohje, ArbExpress -ohjelmisto, NIST jäljitettävä kalibrointitodistus Saatavana myös irtolaitteena Mitat: 1 ½-moduuli, 375(L) x 200(K) mm Optiot: HZ16 Testijohdot funktiogeneraattorille USB1BT USB-liitäntä työpisteeseen AFG3011C AFG3021C AFG3052C AFG3101C AFG3252C Kanavat Siniaallon 1 μh - 10 MHz 1 μh - 25 MHz 1 μh - 50 MHz 1 μh MHz 1 μh MHz taajuusalue Näyttö 5.6 väri-lcd Aaltomuodot Sini, Kantti, Pulssi, Ramppi, Kolmio, Sin(x)/x, Eksponentiaalinen, Gaussian, Lorentz, Haversine, DC, kohina Amplitudi 20 mvpp 20 VPP 10 mvpp 10 VPP 10 mvpp 10 VPP 20 mvpp 10 VPP 50 mvpp 5 VPP Taajuuden 1 µhz tai 12 numeroa asettelutarkkuus Muisti 128 k Vapaan 250 MS / s 250 MS / s 1 GS / s 1 GS / s 2 GS / s aaltomuodot, näytteytysnopeus Vapaan aaltomuodon vertikaalinen resoluutio 14 bittiä Copyright: TEKLAB 52

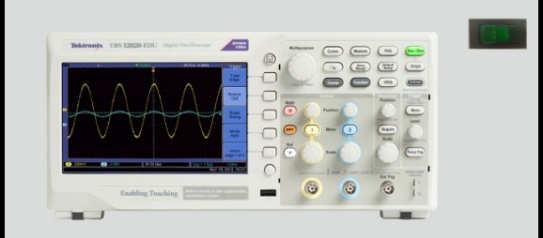

53 Oskilloskoopit TBS1000B, TBS1000BEDU Digitaaliset muistioskilloskoopit TBS1000BEDU-sarjan oskilloskoopit on suunniteltu erityisesti opetuskäyttöön. Ne ovat markkinoiden ensimmäiset oskilloskoopit, jotka hyödyntävät Tektronixin innovatiivista Coursewareoppimateriaalijärjestelmää. Courseware-järjestelmä mahdollistaa oppimateriaalin tuomisen suoraan TBS1000BEDUoskilloskooppeihin. Oppimateriaali on nähtävillä suoraan oskilloskoopin näytöllä sisältäen teorian ja harjoitusohjeet. Oppimateriaali sisältää myös vinkkejä, jotka auttavat oppilaita dokumentoimaan laboratoriotyönsä. TBS1000B-sarja on suunniteltu teollisuuskäyttöön. Se sisältää pääosin samat ominaisuudet kuin TBS1000BEDU-sarja, lisäten sisäänrakennetun aaltomuodon testitoiminnon sekä TrendPlot testauksen. 7 tuuman WVGA (800X480) TFT-värinäyttö 34 automaattista mittausta FFT, kaksoisnäyttö, näyttää samanaikaisesti sekä aika- että taajuustason Integroitu Courseware-oppimateriaali: Laboratorioharjoitukset voidaan ladata suoraan oskilloskooppiin. Oppilaat voivat tehdä harjoituksia, tallentaa tuloksia ja tehdä raportteja oskilloskoopilla. (vain TBS1000BEDU) Sisäänrakennettu aaltomuototestaus ja TrendPlot -testaus (vain TBS1000B) Automaattinen, laajennettu datan tallennustoiminto (vain TBS1000B) Kaksikanavainen taajuuslaskuri Zoom-toiminto Kehittyneet liipaisut mm. pulssi- ja videoliipaisu Autoset-toiminto ja signaalin automaattiskaalaus Autoset-toiminnon on/off-toiminto salasanasuojauksella (vain TBS1000BEDU) USB 2.0 etupaneelissa datan tallennusta varten USB 2.0 portti takapaneelissa PC-ohjausta varten Mitat: 1 ¾-moduuli, 437.5(L) x 200(K) mm Vakiovarusteet Passiivimittapäät (yksi per kanava) OpenChoice-ohjelmisto LabVIEW-ajuri CD sisältäen: Courseware Editor -ohjelma, esimerkkiharjoituksia, oskilloskoopin käyttöoppaita (TBS1000BEDU) Kalibrointitodistus NIM/NIST Suositeltavat lisävarusteet USB1BT USB -liitäntä TBS1052BEDU TBS1102BEDU TBS1102B TBS1202B Kanavat Kaistanleveys 50 MHz 100 MHz 100 MHz 200 MHz Näytteenottonopeus 1 GS/s 2 GS/s 2 GS/s 2 GS/s (kaikki kanavat) Muistin pituus (kaikki kanavat) Vertikaalinen 8 bittiä 8 bittiä 8 bittiä 8 bittiä resoluutio Vertikaalinen asteikko 2 mv 5 V / DIV 2 mv 5 V / DIV 2 mv 5 V / DIV 2 mv 5 V / DIV Aikajakoalueet 2.5 ns 50 s 2.5 ns 50 s 2.5 ns 50 s 2.5 ns 50 s Copyright: TEKLAB 53

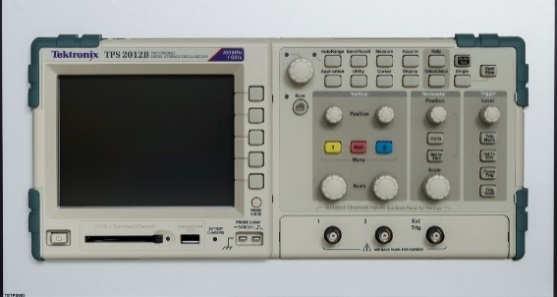

54 Oskilloskoopit TPS2000B Digitaaliset muistioskilloskoopit TPS2000B-sarjan oskilloskoopeissa tulokanavat on erotettu toisistaan. Täydellinen galvaaninen erotus sekä tulokanavien että maan välillä antaa mahdollisuuden tehdä kelluvia mittauksiaturvallisesti ja mitattavaa kohdetta häiritsemättä. Oskilloskooppi soveltuukin monien suunnittelun, asennuksen tai huollon ongelmien työkaluksi. Täysin erotetut ja kelluvat kanavat Optiona saatava ohjelmistopaketti tarjoaa kattavasti toimintoja esim. erilaisiin tehomittauksiin FFT vakiona kaikissa malleissa Kehittyneet liipaisut helpottavat halutun tapahtuman tallentamista Helppokäyttöinen käyttöliittymä Käyttöä helpottaa myös automaattiset toiminnot, muistit ja sisäänrakennettu ohje 11 automaattista mittausta Liitännät: RS-232 (USB-adapteri), Centronics, CompactFlash Saatavana myös irtolaitteena Mitat: 1 ½-moduuli, 375(L) x 200(K) mm Vakiovarusteet P MHz, 10x/1x passiivimittapäät (yksi per kanava) Akku Käyttöohje OpenChoice-ohjelmisto Jäljitettävä kalibrointitodistus - NIM/NIST Suositeltavat lisävarusteet TPS2PBND2 Tehomittauspaketti: Sisältää 4 xp5120 passiiviset korkeajännitemittapäät ja TPS2PWR1-mittausohjelmiston TPS2PWR1 Tehomittaus- ja analysointiohjelmisto: aaltomuodon analysointi, harmonisten analysointi, kytkentähäviöt, vaihekulmat, dv/dt ja di/dt-kursorit TPS2012B TPS2014B TPS2024B Kanavat Kaistanleveys 100 MHz 100 MHz 200 MHz Näytteenottonopeus 1.0 GS/s 1.0 GS/s 2.0 GS/s (kaikki kanavat) Muisti (kaikki kanavat) Vertikaalinen 8 bittiä 8 bittiä 8 bittiä resoluutio Vertikaalinen asteikko 2 mv - 5 V/div 2 mv - 5 V/div 2 mv - 5 V/div Aikajakoalueet (s/div) 5 ns - 50 s/div 5 ns - 50 s/div 2.5 ns - 50 s/div Copyright: TEKLAB 54

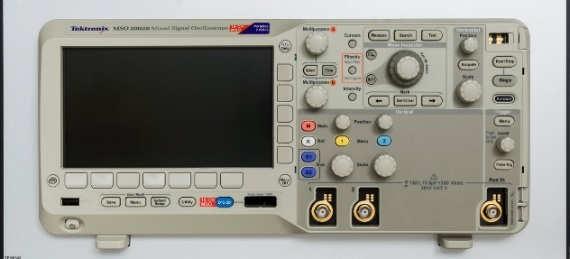

55 Oskilloskoopit DPO2000B, MSO2000B Digitaaliset fosfori/sekasignaalioskilloskoopit Tehokkuutta ongelmien nopeaan ratkaisuun - DPO2000Bsarjan digitaaliset fosforioskilloskoopit tarjoavat suorituskyvyn ja ominaisuudet, joita tarvitset erilaisten signaalien tutkimisessa. DPO2000B-sarjan oskilloskoopit tarjoavat ensimmäisenä luokassaan 1 M pisteen käyttökelpoisen muistin joka kanavalle, sarjaväylien liipaisu- ja dekoodausoptiot sekä säädettävän alipäästösuotimen, joka mahdollistaa signaalien yksityiskohtien havainnoinnin koko oskilloskoopin taajuuskaistalla. MSO2000B-sarjan oskilloskoopeissa on lisäksi 16 digitaalista kanavaa, joten laitteilla on mahdollista tutkia sekä analogisia että digitaalisia signaaleja rinnakkain. 2 tai 4 analogista + 16 digitaalista kanavaa (MSOmallit) Rinnakkaisväylän liipaisu ja analysointi (MSOmallit) Erilliset asetukset ja liipaisut kanaville (MSO-mallit) 7 laajakuvainen TFT-LCD-näyttö I2C, SPI, CAN, LIN, RS232/422/485/UART - sarjaväylien liipaisu-, dekoodaus- ja analysointioptiot Wave Inspector mahdollistaa tehokkaan aaltomuodon analysoinnin FilterVu säädettävä alipäästösuodin mahdollistaa häiriöiden suodatuksen USB 2.0 etupaneelissa datan tallennusta varten USB 2.0 portti takapaneelissa PC-ohjausta varten escope etäkäyttö Optiona Ethernet ja Video Out -portit TekVPI Probe-liitäntä tukee aktiivi-, differentiaali- ja virtamittapäitä (automaattinen skaalaus ja yksiköt) Saatavana myös irtolaitteena Mitat: 1 ¾-moduuli, 437.5(L) x 200(H) mm Vakiovarusteet P MHz, 1x/10x passiivimittapää (yksi per kanava) P kanavainen logiikkamittapää + varustepussi (MSO-sarja) Käyttöohje OpenChoice-ohjelmisto NI LabVIEW SignalExpress Tektronix Edition LE - ohjelmisto Jäljitettävä kalibrointitodistus - NIM/NIST Suositeltavat lisävarusteet DPO2AUTO - Ajoneuvojen sarjaväylien liipaisu, dekoodaus ja analysointimoduuli (CAN & LIN - väylät) DPO2EMBD - Sulautettujen sarjaväylien liipaisu, dekoodaus ja analysointimoduuli (I2C & SPI - väylät) DPO2COMP - Tietokoneiden sarjaväylien liipaisu, dekoodaus ja analysointimoduuli (RS-232/422/485/UART-väylät) DPO2CONN - Ethernet (10/100Base-T) ja Video Out -portit EDUKIT - Harjoitussarja oskilloskoopille DPOSW TCP/IP-portti, LabVIEW-ajuri ja hallintaohjelmisto oskilloskoopille DPO2002B, MSO2002B DPO2012B, MSO2012B DPO2014B, MSO2014B DPO2024B, MSO2024B Kanavat 2, , , Kaistanleveys 70 MHz 100 MHz 100 MHz 200 MHz Näytteenotto-nopeus (kaikki 1.0 GS/s kanavat) Aaltomuodon aaltomuotoa/s sieppausnopeus Muisti (kaikki kanavat) 1 M Vertikaalinen resoluutio 8 bittiä Vertikaalinen asteikko 2 mv - 5 V /div Aikajakoalueet (s/div) 4 ns s 2 ns s Nousuaika 5 ns 3.5 ns 3.5 ns 2.1 ns Copyright: TEKLAB 55

56 Tehoanalysaattorit PMMHENE 1-vaiheinen tehoanalysaattori RMS-mittaukset: V AC TRMS, V AC+DC TRMS (100 khz taajuuskaista), V DC, db, Hz (V), Hz (A), Ω, µf, V diodi, C / F (TC / RTD) Tehomittaukset: (W, VAr, VA, PF): pätöteho, loisteho, näennäisteho, tehokerroin Energiamittaukset: (Wh, VArh, Vah): pätöenergia, loisenergia, näennäisenergia Verkon analysointi: yli- ja alijännitteiden, piikkien, notkahdusten ja transienttien tallennus 0, 50 ja 60 Hz järjestelmissä Harmonisten analysointi: RMS-arvot ja särökomponentit 15. harmoniseen asti 16.7, 50, 60 ja 400 Hz taajuuksilla Erikoismittaukset: huippukerroin (CF), konduktiivisuus (ns), MHPMA16 pienimpedanssi (RSL), pulssisuhde (%), johtimen pituus (km) Nopea äänellinen jatkuvuustesti Automaattinen ja manuaalinen alueenvalinta Kolmeosainen näyttö, kytkettävä taustavalo Erottelukyky: suurin lukema 60,000 (4 6/7 numeroa) 1 khz / -3 db kytkettävä alipäästösuodin DC-virtamittaus 10 na - 10 A, virtamittaus pihtivirtamittareilla, muuntosuhteen huomiointi näytöllä Muisti 300,000 mittaustulokselle Laitetta voidaan käyttää täysin etänä ilman tarvetta kiertää kääntökytkintä Infrapunaliitäntä tulosten tallennusta ja etäkäyttöä varten (vaatii IR-USB-adapterin ja METRAwin10-ohjelmiston) Pariston varaustilan näyttö, energiansäästötila Tehoanalysaattori integroitu telakkaan moduulissa. Tehoanalysaattoria voidaan käyttää myös irtolaitteena. Vakiovarusteet: KS29-turvamittajohdinsarja (3 johdinta: musta, sininen, punainen, 90 liittimet, mittapäät ja suojat, CAT IV, 1000 V CAT II 16 A / 600 V CAT IV 1 A), 2 paristoa, käyttöohjeet, DAkkSkalibrointitodistus Mitat: ½-moduuli, 125(L) x 200(K) mm Optiot PMA16 Tehomittausadapteri USB-PACK Ohjelmisto mittaustulosten tallennukseen, visualisointiin ja dokumentointiin. Sisältää IR-USBkaksisuuntaisen adapterin Z3409 Pt100-lämpötila-anturi, C WZ11A AC-pihtivirtamittari, A, 600 V CAT III, soveltuu tehomittauksiin CP330 DC/AC-pihtivirtamittari, 2 mittausaluetta ( A, A DC/AC rms) Z109L Sulakesarja, 10 kpl Alueet Paras erottelukyky Paras tarkkuus, ± (a % lukemasta + b numeroa) DC-jännite 60 mv 600 V 1 μv 0.02 % + 15 AC-jännite 60 mv 600 V 1 μv 0.2 % + 30 DC-virta 600 µa 10 A 10 na 0.05 % + 20 AC-virta 600 µa 10 A 10 na 0.5 % + 25 Resistanssi 600 Ω 60 MΩ 10 mω 0.1 % + 5 Taajuus 600 Hz 1 MHz 0.01 Hz 0.05 % + 5 Kapasitanssi 60 nf 600 µf 10 pf 1 % + 6 Lämpötila C 0.1 C 0.3 % + 15 (MHZ3409 Pt100- lämpötila-anturi) Näennäisteho Pätöteho Loisteho 360 µw 6 kw 10 nw 0.4 % + 20 Copyright: TEKLAB 56

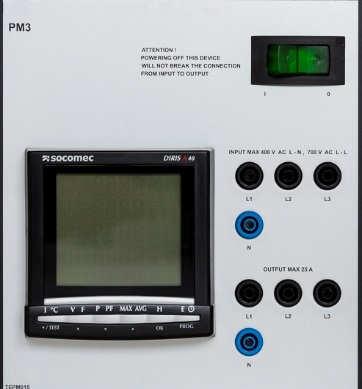

57 Tehoanalysaattorit PM3 3-vaiheinen tehoanalysaattori Mittaukset Virrat: hetkellinen: I1, I2, I3, Isystem keskiarvo/suurin keskiarvo: I1, I2, I3 Jännitteet ja taajuus: hetkellinen: V1, V2, V3, U12, U23, U31, F, Vsystem, Usystem keskiarvo/suurin keskiarvo: V1, V2, V3, U12, U23, U31, F Tehot: hetkellinen: 3P, ΣP, 3Q, ΣQ, 3S, ΣS suurin keskiarvo: ΣP, ΣQ, ΣS ennustava: (ΣP), (ΣQ), (ΣS) Tehokertoimet: hetkellinen: 3PF, ΣPF keskiarvo/suurin keskiarvo: ΣPF Monitorointi: Aktiivinen energia: +/- kwh Reaktiivinen energia: +/- kvarh Näennäisteho: kvah Tunnit Harmonisten analysointi THD Virrat: thd I1, thd I2, thd I3 Vaihejännite: thd V1, thd V2, thd V3 Pääjännite: thd U12, thd U23, thd U31 TRMS Iso taustavalaistu LCD-näyttö Useita erilaisia mittausnäkymiä, valinta näytölle pikanäppäimillä Liitännät 4 mm turvanapaliittimillä (L1, L2, L3, N) Mitat: ¾-moduuli, 187.5(L) x 200(K) mm Alueet Paras erottelukyky Paras tarkkuus, a % lukemasta AC-jännite V (pääjännite) 0.01 V 0.2 % + 1 AC-virta 0-25 A 1 ma 1 % + 1 Teho NA NA 1 % Tehokerroin NA NA 1 % Taajuus Hz NA 0.1 % Pätöenergia NA NA Luokka 0.5 S Reaktiivinen energia NA NA Luokka 2 Copyright: TEKLAB 57

58 RF-laitteet FSC3, FSC6 Spektrianalysaattorit FSC on kompakti spektrianalysaattori, joka tarjoaa kaikki ammattikäyttöön tarvittavat ominaisuudet samassa paketissa. Laitetta voidaan käyttää moniin sovelluksiin, kuten tuotekehitykseen, huoltoon ja koulutukseen. Kattava varustevalikoima mahdollistaa laitteen räätälöinnin juuri omaan käyttökohteeseen sopivaksi. Taajuusalue: 9 khz - 3 GHz (FSC3), 6 GHz (FSC6) Resoluutiokaistanleveys: 10 Hz - 3 MHz Suuri herkkyys < 141 dbm (1 Hz), valinnaisella esivahvistimella < 161 dbm (1 Hz ) Pieni mittausepävarmuus (< 1 db) Taajuuslaskuri 0.1 Hz resoluutiolla Rajatestaustoiminnot Harmonisten ja harmonisen särön mittaukset USB-liitin etupaneelissa mittaustulosten tallentamiseen LAN ja USB liitännät etäkäyttöön ja mittaustulosten siirtoon tietokoneelle FSCView-ohjelmisto mittaustulosten helppoon hallintaan Helppokäyttöinen käyttöliittymä Matala energiankulutus (12 W) Mitat: 1 ¼-moduuli, 312.5(L) x 200(K) mm SMC100AB101, SMC100AB103 Signaaligeneraattorit Analoginen SMC100AB101/103-signaaligeneraattori sisältää luokkansa parhaan suorituskyvyn ja ominaisuudet. Joustava ja monipuolinen laite soveltuu hyvin esimerkiksi huoltoon ja testaukseen. Helpon käytettävyyden ansiosta se on hyvä työkalu myös oppilaitoksiin. Taajuusalue 9 khz GHz (SMC100AB101) 9 khz GHz (SMC100AB103) Tyypillinen maksimitaso +17 dbm Analogiset moduloinnit (AM/FM/φM/pulssimodulaatio) Etäohjaus Integroitu ylijännitesuojaus Self-test vikadiagnosointiin Pieni SSB-vaihekohina tyypillisesti 111dBc Laajakaistainen kohina tyypillisesti 148 dbc Tason epävarmuus <0.9 db Taajuuden ja tason asetusaika <5 ms Mitat: 1 ¼-moduuli, 312.5(L) x 200(K) mm Copyright: TEKLAB 58

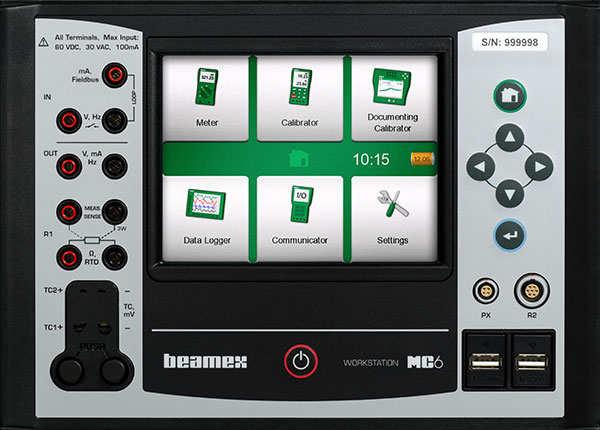

59 Kalibrointilaitteet MC6WS Paneeliasennettava kalibraattori ja kommunikaattori MC6 Workstation on monitoiminen, erittäin tarkka paneeliasennettava kalibraattori ja kommunilaattori. Sillä voi kalibroida paine-, lämpötila- ja sähkösuurelaitteita. MC6 Workstation kalibraattorissa on myös kommunikaattoriominaisuus HART, FOUNDATION Fieldbus H1 ja Profibus PA lähettimille. MC6 Workstation mittaus, generointi ja simulointitoiminnot Painemittaus Jännitemittaus ja generointi Virtamittaus ja generointi Resistanssin mittaus ja simulointi RTD mittaus (kaksi kanavaa) ja simulointi Termoparimittaus (kaksi kanavaa) ja simulointi Taajuusmittaus ja generointi Pulssien laskenta ja generointi Kytkimen tilan tunnistus Sisäänrakennettu 24 VDC syöttöjännite HART, FOUNDATION Fieldbus H1 ja Profibus PA kommunikaattori (optio) Käyttöliittymätilat Mittari nopea ja helppo tapa mitata yhtä suuretta Kalibraattori mittaa, generoi tai simuloi kahta suuretta yhtä aikaa Dokumentoiva kalibraattori prosessi-instrumentin kalibrointi ja tulosten tallennus (optio) Tiedonkeruu monikanavainen (max. 9 kanavaa) tiedonkeruu (optio) Kommunikaattori kommunikaattori HART, FOUNDATION Fieldbus H1 ja Profibus PA laitteille (optio) Asetukset laiteasetusten määrittely MC6 Workstation tekniset spesifikaatiot; lyhytaikainen tarkkuus ja vuoden epävarmuus: Painemittaustarkkuus alkaen ±(0.005% alueesta % lukemasta) Lämpötila RTD anturin mittaustarkkuus alkaen ±0.011 C Sähköiset signaalit virtamittaustarkkuus alkaen ±(0.75 μa % lukemasta) Moduulin mitat: 250(L) x 200(K) mm Vakiovarusteet: Akkreditoitu kalibrointitodistus Käyttöohje USB kaapeli Mittajohdot ja mittapäät CD-ROM jossa käyttöohje, työkaluohjelmia ja tuotetietoa Optiot MC6DC Dokumentoiva kalibraattori optio MC6DL Monikanavainen tiedonkeruuoptio MC6FF FOUNDATION Fieldbus kommunikointioptio MC6FHW Kenttäväylävalmius MC6HART HART kommunikointioptio MC6PA Profibus PA kommunikointioptio MC6PCC POC6 painesäätimen ohjaustoiminto MC6TBC FB/MB lämpötilauunien ohjaustoiminto CMXE Kalibrointiohjelmisto, demoversio CMXPRO Kalibrointiohjelmisto Copyright: TEKLAB 59

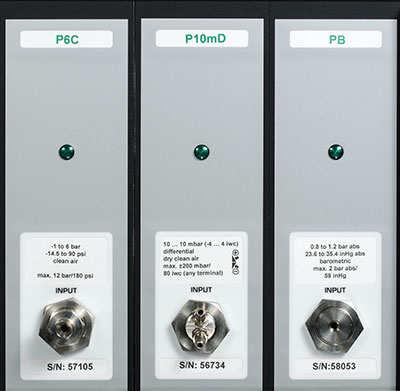

60 Kalibrointilaitteet P Painemittausmoduulit MC6WS:lle Painemittausmoduulit varustettu edistyksellisillä paineantureilla joilla päästään erittäin hyvään mittaustarkkuuteen. Tällöin tarvitaan vain muutamia painemittausmoduuleja kattamaan laaja painealue tarkkuudesta tinkimättä. Barometrinen moduuli PB mittaa ympäristön painetta ja tällöin absoluuttipaineen mittaus on mahdollista muilla järjestelmän painemoduuleilla (MC6 Workstation moduuli lisää absoluuttipainemittauksessa ympäristön paineen gauge moduulilla mitattuun paineeseen). Moduulin mitat: ¼-moduuli: 62.5(L) x 200(K) mm Moduuli Alue Resoluutio 1 vuoden epävarmuus (±) PB mbar abs 0.1 mbar 0.5 mbar P10mD ± 10 mbar dif mbar 0.05 % span % lukemasta P100m mbar mbar % koko alueesta % lukemasta P400mC ± 400 mbar 0.01 mbar 0.02 % koko alueesta % lukemasta P1C ± 1 bar bar % koko alueesta % lukemasta P2C -1 2 bar bar 0.01 % koko alueesta % lukemasta P6C -1 6 bar bar 0.01 % koko alueesta % lukemasta P20C bar bar 0.01 % koko alueesta % lukemasta P bar bar 0.01 % koko alueesta % lukemasta P bar bar 0.01 % koko alueesta % lukemasta P bar bar 0.01 % koko alueesta % lukemasta P bar 0.01 bar % koko alueesta % lukemasta P bar 0.01 bar % koko alueesta % lukemasta Copyright: TEKLAB 60

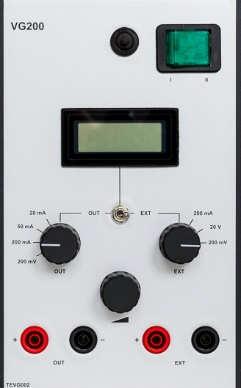

61 Kalibrointilaitteet VG200 Säädettävä vakiovirta- ja vakiojännitelähde VG200 on säädettävä vakiovirta/jännitelähde, jossa on erillinen mittausosa. VG200 on suunniteltu erityisesti mittalaitteiden, anturien ja lähettimien kalibrointiin. 4.5 numeron LCD-näyttö Valintakytkin eri virta/jännitealueille Galvaaninen erotus ja oikosulkusuojaus Lähtö Virta-alueet: 0-20 ma, 0-50 ma, ma, portaaton säätö, paras tarkkuus ± 0.08 % Jännitealue: mv, tarkkuus ± 0.06 % Kuormitettavuus: 50 ma DC 350 Ω kuormaan, 200 ma DC 100 Ω kuormaan Mittaus Virta-alue: ma DC, tarkkuus ± 0.1 % Jännitealue: mv DC, 0-20 V DC, paras tarkkuus ± 0.06 % Mitat: ½-moduuli, 125(L) x 200(K) mm FB Kuivalohkouuni Mitat (S x L x K): 295 x 185 x 290 mm Tietokoneliitäntä: RS232 Akreditoitu kalibrointisertifikaatti Optio: Sisäänrakennettu referenssianturin mittaus (R-mallit) Malli Alue Näytön tarkkuus Stabiilius FB150 / FB150R -25 ºC ºC ± 0.2 ºC ± 0.01 ºC FB350 / FB350R +33 ºC ºC ± 0.2 ºC ± ºC FB660 / FB660R +50 ºC ºC ± ºC ± ºC PO Paineensyöttömoduulit PO-moduulit on tarkoitettu paineen tarkkaan säätöön. Pienempien paineiden syöttömoduuleissa (PO8C ja PO20) on säädettävä tilavuus paineen tarkkaan hienosäätöön. Korkean paineen syöttömoduuleissa käytetään regulaattorin lisäksi neulaventtiilejä paineen säätöön. Moduulit vaativat ulkoisen alipaine- ja/tai painesyötön. Moduulit varustettu ulkoisella liitännällä PM-mittausmoduuleille. Moduulin mitat: 1 moduuli, 250(L) x 200(K) mm PO20-moduulin mitat: ½-moduuli, 125(L) x 200(K) mm Malli PO8C PO20 PO60 PO160 PO250 Alue -1 8 barg / psi 0 20 barg / psi 0 60 barg / psi barg / psi barg / psi Copyright: TEKLAB 61

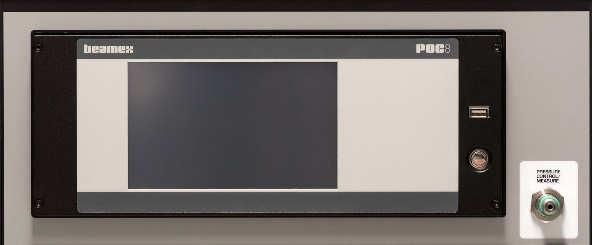

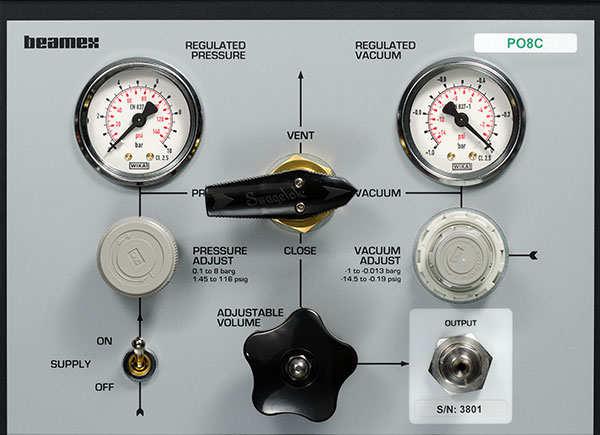

62 Kalibrointilaitteet POC8 Automaattinen paineensyöttömoduuli POC8 on tarkka painesäädin, jonka painealueet ovat alipaineesta aina 210 bar:iin saakka. POC8 mahdollistaa automaattisen painelähettimen kalibroinnin, koska se kommunikoi MC6WS-moduulin kanssa ja saa paineasetuskomennot suoraan MC6WS:sta. Näyttö: 7.0 väri LCD kosketusnäyttö 1 vuoden epävarmuus: < 0.02 % Span Säädön stabiilius: < % Span Kommunikoi MC6WS-kalibraattorin kanssa, joten automaattinen painelähettimen kalibrointi mahdollista Paine/alipainesyöttö: Vaatii ulkoisen painesyötön/vakuumisyötön Syöttöpaine max. 110% säätimen alueesta. Min bar yli tarvittavan painealueen. Liittimet sisältyvät toimitukseen Paineväliaine: puhdas, kuiva, ei korrosoiva kaasu Moduulin mitat: 1 ¾ moduuli, 437.5(L) x 200(K) mm Perusmallit Alue Mittausmoduulit Alue POC810BARBASE bar POC810BARMM1C ±1 bar POC810BARMM6C -1 6 bar POC810BARMM350mC ±350 mbar POC810BARMMB absoluuttinen POC8100BARBASE bar POC8100BARMM6C -1 6 bar POC8100BARMM20C bar POC8100BARMM100C bar POC8100BARMMB absoluuttinen POC8210BARBASE bar POC8210BARMM20C bar POC8210BARMM100C bar POC8210BARMM210C bar POC8210BARMMB absoluuttinen POA10A Tarkkuuspaineilmaliitäntä Reguloitu tarkkuuspaineilmaliitäntä Kolme valittavaa lähtöä: Lähtö 1: verkostopaine Lähtö 2: 1.4 bar, kiinteä Lähtö 3: bar, säädettävä Lähdöt 1 ja 3 varustettu analogisilla painemittareilla, 0-10 bar Lähdön asettelutarkkuus: 0.3 mbar Läpivirtaus: 68 m3 / h Magneettiventtiili syötössä Kaikki liitännät pikaliittimillä, 6/4 mm urosliittimet vakiona Mitat: ½-moduuli, 125(L) x 200(K) mm Copyright: TEKLAB 62

63 Kalibrointilaitteet PG Kalibrointipumput PG-sarja sisältää kevyitä käsikäyttöisiä kalibrointipumppuja. PG-sarjan kalibrointipumput soveltuvat erinomaisesti vakuumi- ja painepumpuiksi. PGV - Alipainepumppu Ulostulopaine: bar Väliaine: ilma Paineliitäntä: G 1/8 R ulkokierre 60 sisäkartiolla PGL - Kalibrointipumppu pienille paineille Ulostulopaine: -400 mbar +400 mbar Väliaine: ilma Liittimet: 1 x G 1/8" naaras PGM - Kalibrointipainepumppu Ulostulopaine: bar Väliaine: ilma Paineliitäntä: 2 x 1/8 NPT sisäkierre (mukana lähtöliittimiä erilaisille paineletkuille) PGXH - Korkeapainepumppu Ulostulopaine: bar Väliaine: tislattu vesi tai mineraaliöljy Hienosäätö säädettävän tyhjennysventtiilin avulla Paino: 1.6 kg (pelkkä pumppu) Pumpun mukana toimitetaan: Laukku Korkeapaineletku (1 m) 1215 pikaliittimin Väliaineen täyttöpullo Adapteri kalibraattorin ulkoista painemoduulia varten Pikaliitin korkeapaineletkua varten 1/4" NPT ulkokierreliitin kalibroitavaa laitetta varten PGPH - Pneumaattinen korkeapainepumppu Ulostulopaine: bar / psi Väliaine: ilma Liittimet: 2 x G 1/4" naaras PB0004B Vakuumipumppu Syöttö: 230 V, 50 Hz Nimellinen teho: 0.1 kw Nimellinen pyörimisnopeus: 2700 / min Imu: 7 mbar, 4 m3/h Käyntiääni (DIN 45635): 59 db (A) Öljysäiliö: 0.06 l Öljy: standardi hydrauliikkaöljy, viskositeetti 32 (ISO) Paino: 5.1 kg Mitat: 133(L) x 141(K) x 230(S) mm Suositeltavat varusteet: VACUUMPSW Alipainepumpun käyttökytkinmoduuli VACUUMPUMPJ Teline alipainepumpulle Concepttyöpisteeseen WHV Teline alipainepumpulle TowerLinetyöpisteeseen Copyright: TEKLAB 63

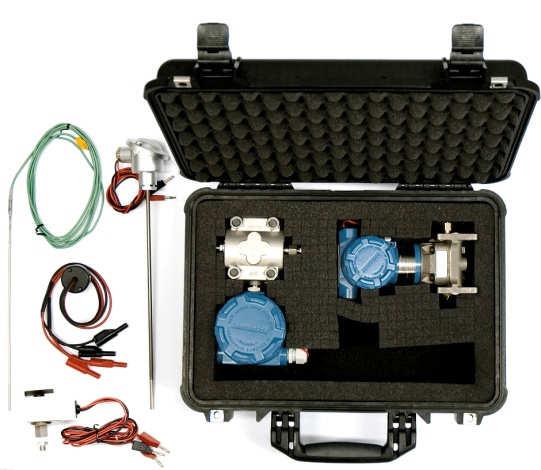

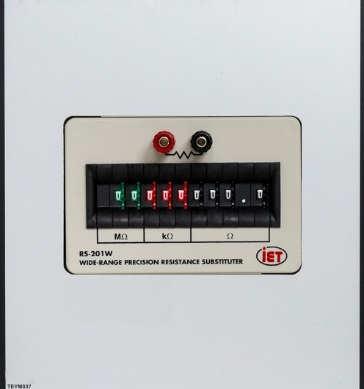

64 Kalibrointilaitteet CALABTRK Prosessi-instrumenttisarja kalibrointiin Prosessi-instrumenttisarja instrumenttisarja soveltuu seuraavien s aihepiirien kalibrointiharjoituksiin Prosessi-instrumenttien kalibrointi Painelähettimet, kytkimet ja mittarit Sähköiset muuntimet, taajuusmittarit Lämpötilalähettimet, termoparit, RTD-anturit HART, FOUNDATION Fieldbus, Profibus PA Automaattinen paine- ja lämpötilakalibrointi Kalibrointien dokumentointi ja hallinta Sisältö Salkku Taustatietomateriaalia kalibroinnista, ei sisällä laboratorioharjoituksia Painelähettimet Painelähetin, HART bar, 4-20 ma. Sisältää lähtöliittimen, joka sopii MC5P-kalibraattorin letkusarjaan. Lämpötilalähetin Pt-100 anturilla Lämpötilalähetin, HART, C, 4-20 ma, PT100 (385). PT100 (385), 6 mm lämpötila-anturi. Sisältää lähetinkopan. Lämpötilalähetin Lämpötilalähetin, Foundation Fieldbus (OPTIO) Painekytkin Säädettävä kytkentäpiste 3-7 bar gauge. Sisältää lähtöliittimen, joka sopii MC5P-kalibraattorin letkusarjaan. Termopari K-elementti 3 mm, sisältää K-elementille soveltuvan liittimen. DB Dekadit DBRS, DBLS ja DBLC sarjat sisältävät niin resistanssi-, induktanssikuin kapasitanssidekaditkin. Selkeästi luettava lukema Helppokäyttöiset pyöritettävät kytkimet Alueet eroteltu värikoodatuilla kytkimillä ja numeroilla Liitännät naparuuveilla Tarkkuudet 0.1%, 1.0 % ja 2.0 % Tuote Kuvaus Alue Resoluutio Tarkkuus Mitat DBRS201W Resistanssidekadi MΩ 0.1 Ω ± (0.1 % + 36 mω) ¾-moduuli, 187.5(L) x 200(K) mm DBRSB8WC Resistanssidekadi 0 1 MΩ 0.01 Ω ± 0.1 % ¾-moduuli, 187.5(L) x 200(K) mm DBLS400 Induktanssidekadi 0 10 H 1 mh ± (2 % µh) ¾-moduuli, 187.5(L) x 200(K) mm DBCS301 Kapasitanssidekadi µf 100 pf ± (1 % + 3 pf) ¾-moduuli, 187.5(L) x 200(K) mm DBCS301L Kapasitanssidekadi 0 10 µf 1 pf ± (1 % + 3 pf) ¾-moduuli, 187.5(L) x 200(K) mm Copyright: TEKLAB 64

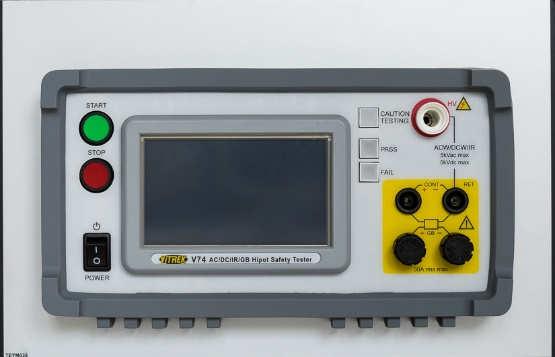

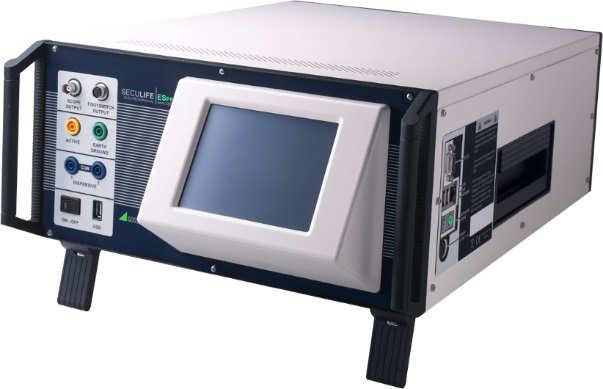

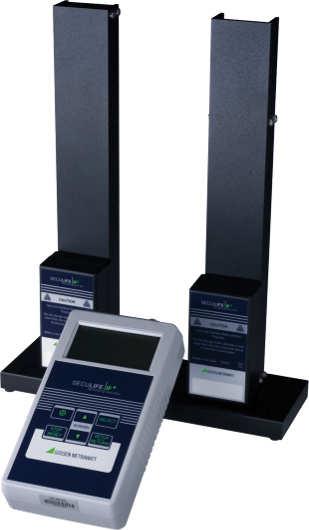

65 Testauslaitteet TISECUTESTPRO, TISECULIFESTBASE Laiteturvallisuustesteri Laiteturvallisuustesteri sähkölaitteiden testaukseen VDE , IEC ja IEC standardien mukaisesti Tärkeimmät mittaukset PE-johtimen resistanssi Eristysresistanssi PE-johtimen virta, RMS Laitteen vuotovirta, RMS Potilasvuotovirta, RMS Vikavirtasuojan laukaisuaika, 30 ma Virta, jännite, taajuus, pätöteho, näennäisteho, tehokerroin 8 valmista testiohjelmaa, yksi ohjelmoitava testiohjelma Helppo mittaustulosten tallennus, laaja 50,000 rekisterin muisti Nopea ja helppo käytettävyys kääntökytkimen ja pikanäppäinten kautta Korkearesoluutioinen 4.3" TFT-värinäyttö Ainutlaatuinen monimittausjärjestelmä mahdollistaa useiden mittausten tekemisen kerralla Kattava ja vaatimukset täyttävä mittaustulosten raportointi Liitännät: 2 x USB etupaneelissa datan syöttöä varten, optiona 1 x USB laitepaneelissa mittaustulosten tallennusta ja etäkäyttöä varten Antimikrobinen kotelo Vakiovarusteet: Testijohto (2 m), USB-kaapeli, hauenleukaliitin, mittauskaapelisarja, kalibrointitodistus, käyttöohjeet, ETCraportointiohjelma saatavilla Internetissä Mitat: 1 ½ -moduuli, 375(L) x 200(K) mm Optiot: Z750A 16 A 3-vaiheadapteri Z751A Viivakoodinlukija VITV74 Sähköturvallisuustesteri Testit AC/DC-jännitekoestus Eristysresistanssi Maadoituksen jatkuvuus Vuotovirran mittaus 4.3" värinäyttö helppokäyttöinen käyttöliittymä 5 kv AC/DC-jännitekoestus, 20 ma max. virta Jatkuvuustesti 1-30 A RMS (42 A huippu), 100 µω resoluutio 100 na vuotovirran resoluutio Muisti 999 testiportaalle ja 60 sekvenssille Sisäinen toimintatesti varmistaa lähtövirran tarkkuuden Nopea 150 µs hätäsammutus Vakiovarusteet: Korkeajännitetestijohdot, jatkuvuustestijohdot, käyttöohje-cd, jäljitettävä kalibrointitodistus Mitat: 1 ¼-moduuli, 312.5(L) x 200(K) mm Optiot: USB1BT USB-liitäntä VITHVW7 Varoitusvalo VITQTVPRO7 Testausohjelmisto Testi Lähtöarvot Mittaustarkkuus AC Hipot V, 50/60 Hz, max. 20 Vuotovirta: 1.5 % lukemasta + 5 µa ma DC Hipot V, max. 10 ma Vuotovirta: 1.5 % + 1 µa Eristysresistanssi V DC Resistanssi: 150 kohm 450 Gohm, paras tarkkuus: 2 % Maad. jatkuvuus 1-30 Arms, 50/60 Hz Resistanssi: ohm, paras tarkkuus: ± 1 mohm Copyright: TEKLAB 65

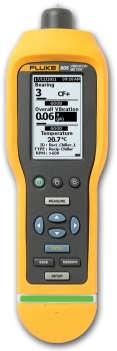

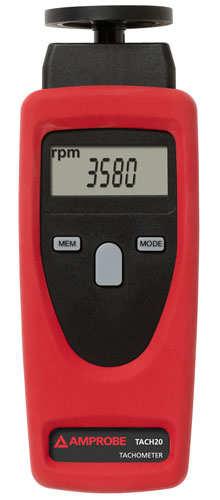

66 Testauslaitteet AMTACH20 Takometri Mittaa pyörimisnopeuden ja pinnan nopeuden Sisäänrakennettu muisti Digitaalinen näyttö Automaattinen sammutustoiminto Helposti valittavat yksiköt ja toiminnot Mittaus infrapunalla tai adapterin avulla: m/min, m/sec, ft/min, ft/sec, in/min, m, ft, ja in Mittausalue: Optinen: /min Mekaaninen: /min Optinen mittausetäisyys: max. 600 mm Tarkkuus: ± 0.02 % lukemasta + 1 numero Mitat: 60(L) x 28(S) x 175(K) mm Vakiovarusteet: 6 adapteria, kantopussi, heijastavat teipit, paristot, käyttöohje FLUKE805 Värähtelymittari Innovatiivinen anturi auttaa vähentämään laitteen mittauskulmasta tai kosketusvoimakkuudesta aiheutuvia mittausvaihteluita Tasainen tietojen laatu sekä pien- että suurtaajuuksilla 4-portainen vakavuusasteikko kertoo kokonaisvärähtelyn ja laakerien ongelmien vakavuuden Tiedot voi siirtää USB-liitännän avulla Trendipiirto Microsoft Excelissä valmiiden templaattien avulla Mittaa monenlaisten laitteiden kokonaisvärähtelyn ( Hz) kiihtyvyys-, nopeus- ja siirtymäyksikköinä Crest Factor+ -toiminnolla laakerin kunnon voi arvioida luotettavasti suorilla anturikärjen mittauksilla (välillä Hz) Värilliset merkkivalot (vihreä ja punainen) ja näyttöviestit kertovat, kuinka voimakkaasti mittaria on painettava kohdetta vasten mittauksia tehtäessä Lämpötilan mittaus infrapunalämpöanturilla tarjoaa enemmän diagnosointimahdollisuuksia Sisäiseen muistiin mahtuu jopa lukemaa Audioliitännän avulla voi suoraan kuunnella laakerista lähteviä ääniä Ulkoisen kiihtyvyysmittarin tuki vaikeasti saavutettavia kohteita varten Taskulamppu pimeitä mittauskohteita varten Iso, suuriresoluutioinen näyttö helpottaa tietojen hakemista ja tarkastelua Copyright: TEKLAB 66

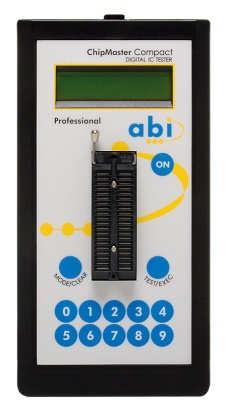

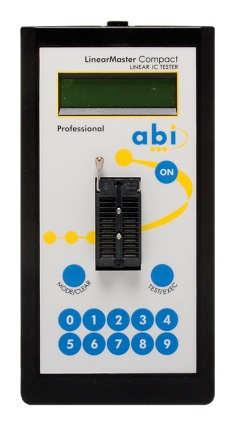

67 Testauslaitteet ABICHIP, ABILINEAR IC-testerit ABICHIP/ABILINEAR on edullinen, kädessä pidettävä IC-testeri. ABICHIP:n avulla voidaan testata jopa 40 jalkaisia digitaalisia ICkomponentteja (ABILINEAR analogisille piireille). Saatavana on myös adaptereita SOIC ja PLCC -piireille. ABICHIP/ABILINEAR sisältää hakutoiminnon tunnistamattomille piireille, loop-toiminnon satunnaisten vikojen havaitsemiseen, yksittäisten pinnien diagnostiikan sekä itsediagnostiikan komponentille. Laite on varustettu RS-232 -liitännällä, joka mahdollistaa valinnaisen ABICLSW-ohjelmiston käytön. ABICLSW-ohjelmiston avulla voidaan tehdä toiminnallisia testejä komponenteille ja tallentaa saadut tulokset. Uudenaikaiset IC-testit voidaan tehdä käyttäen PremierLink IC Programming (PLIP) -ohjelmointia, joka mahdollistaa niin analogisten kuin digitaalisten komponenttien testit. Helppokäyttöinen Kattava komponenttikirjasto Kattavat testit Tuntemattomien komponenttien nimeäminen Yksittäisten pinnien diagnostiikka Loop-toiminto Valinnainen ohjelmisto (ABILVSW) Copyright: TEKLAB 67

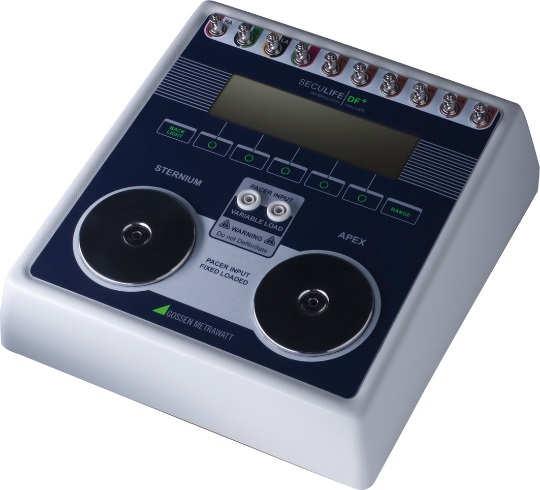

68 Lääkintälaitetesterit M695R Defibrillaattoritesteri Soveltuu defibrillaattorien sähköimpulssien testaamiseen Kapasiteetti on 5000 V, 1000 Joulea Laitteella testataan sekä yksisuuntaisen (monofaasinen laite), että kaksisuuntaisen (bifaasinen l. uudemmat laiteet) impulssit ja se toimii niin manuaalisten, puoliautomaattisten sekä automaattisten defibrillaattorien kanssa. Laitteella voidaan testata transkutaanisen sydämentahdistimen toiminta ( pulssi, refraktaariaika, herkkyys- ja immuniteettitestaus). 50 Ohmin ihmiskehosimulointi ja 12 kanavainen EKG rytmihäiriöja rasitus aaltomuotoisena Printteriportti, sarjaportti,, oskilloskooppi- ja EKG-ulostulot Selkeä käyttöliittymä ja erilaiset aaltomuodot ja toiminnalliset asetukset erottuvat näytöltä terävästi Ohjelmiston avulla voi luoda automaattisia testisekvenssejä, tallentaa ne defibrillaattoritesteriin ja ladata koneelle, tallentaa testisekvenssit tiedostoon ja myös ladata tiedostosta laitteeseen. Ohjelmisto on ilmainen ja ladattavissa Internetissä Käyttöjännite: 9 V paristo tai 230 V AC Vakiovarusteet: käyttöohje, 2 x 9 V paristo, 2 muovista elektrodia, 2 sovitinta Optiona saatavana testijohtoja ja adaptereita eri laitevalmistajien laitteisiin M695R Infuusiopumpputesteri Mittaa infuusiopumppujen virtausnopeudet ja varmistaa niiden oikean toiminnan ja annostelun Laitteella on mahdollista testata kaksi pumppua samanaikaisesti Laite on lujatekoista materiaalia ja helppo puhdistaa Suuri graafinen näyttö sekä asetusten ja parametrien valikko Virtausnopeudet nollasta ml/h tai ml/h, tarkkuudella ±1% Digitaalinen kalibrointi, jonka voit tehdä itse Ohjelmoitava startti (automaattinen tai manuaalinen) Optiona saatavana erikokoisia kammioita ja letkusarjoja Copyright: TEKLAB 68

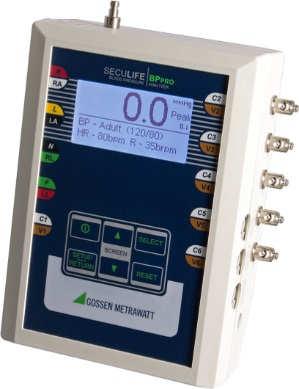

69 Lääkintälaitetesterit M695W NIBP-simulaattori Simulaattori potilasmonitorien testaamiseen Sisältää mm seuraavat toiminnot: NIBP, IBP, ECG, lämpötila, rytmihäiriö, hengitys Monikäyttöliitännät mahdollistavat esim. 2 ja 4 mm ECGkaapelien käytön Paineen huippuarvon tallennus yksinkertaisella nollaustoiminnolla ECG täydellisellä NSR-aaltomuodolla ±1% poikkeama mitatusta paineesta Kompakti ja kevyt käsitellä Vakiovarusteet: käyttöohjeet, 9 V paristo, teholähde, kantopussi, DINAMAP / Critikon -adapteri, pikaliitinadapteri, Luer-adapteri, Marquette-adapteri, Bulb-adapteri, kalibrointitodistus Optiona saatavana testijohtoja ja adaptereita eri laitevalmistajien laitteisiin M695U Toiminnallisuustesteri elektrokirurgisille laitteille Kompleksisten aaltomuotojen analysointi Standardoitu HF-mittaus HF-vuotovirtamittaus REM/ARM/CQM-testi säädettävissä 1 Ω askelin Näytteistys 16 miljoonaan datapisteeseen asti Sisäiset tarkkuuskuormat säädettävissä Ω Kosketusnäyttö Automaattiset ja vapaasti säädettävät testisekvenssit Yhteensopiva ulkoisten kuormien kanssa USB, RS 232 ja Ethernet Liitännät näppäimistölle ja hiirelle Testiraporttien luonti Copyright: TEKLAB 69

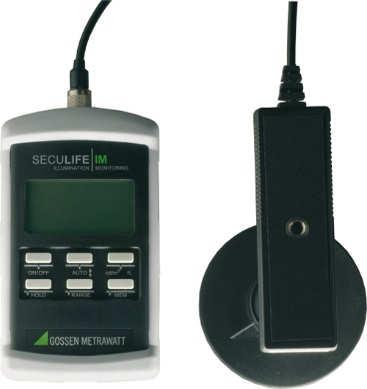

70 Lääkintälaitetesterit M688L Valaistusvoimakkuustesteri Soveltuu esimerkiksi sairaalamonitorien testaukseen Erittäin tarkka värikorjattu valaistusvoimakkuuden mittaus Muisti sadalle mittaustulokselle Automaattinen ja manuaalinen aluevalinta Mitattavat yksiköt: cd / m2 tai fl Ohjelmisto mittaustulosten näyttämiseen ja tallennukseen sekä laitteen ohjaamiseen USB-liitäntä Kalibrointitodistus GMST Raportointiohjelma Ohjelma mahdollistaa ammattimaisen turvallisuustestien raportoinnin DIN-VDE, EN ja IEC -standardien mukaisesti Soveltuu mm. tuotantolaitosten, laitevuokraamojen ja sairaalojen käyttöön Käyttökohteina esim. sähköasennusten, sähkölaitteiden ja lääkintälaitteiden testausten raportointi Räätälöidyt testausohjelmat ja raportointi Automaattinen datansiirto ja kommunikointi Testiraporttien tallennus ja tulostus Tietojen arkistointi tietokantaan Helppokäyttöinen navigointi puurakenteen avulla Kommunikointi useiden eri testilaitteiden kanssa Copyright: TEKLAB 70

71 Juotoslaitteet SSWT1010SET Juotosasema Teho: 90 W Kanavat: 1 Lämpötila-alue: ºC Lämpötilatarkkuus: ± 9 ºC Lämpötilavakaus: ± 2 ºC Graafinen taustavalaistu LCD-näyttö Automaattinen valmiustila, tilatieto juottimessa olevan kiihtyvyysanturin kautta Juotin: 90 W, 24 V Lämpenemisaika ( C): 7 s ESD-suojattu Sisältö: muuntajaosa, juotin, juotinteline, juotinkärki taltta, ᴓ2,4 x 0,8 mm Käyttöjännite: 230 V, 50/60 Hz Mitat: ¾-moduuli, 187.5(L) x 200(K) mm Saatavana myös irtolaitteena Optiot: XNT-KIT Juotoskärkisarja, 5 kpl WTA-50 Juotosatulat SDWTSRJ Kärkisarja juotosatuloille, 4 paria SSWTCTRL juotoskäryimurin ohjausoptio XNT-KIT WTA-50 SDWTSRJ SSWT1012SET Juotosasema Teho: 80 W Kanavat: 1 Lämpötila-alue: ºC Lämpötilatarkkuus: ± 9 ºC Lämpötilavakaus: ± 2 ºC Graafinen taustavalaistu LCD-näyttö Juotin: 80 W, 24 V Lämpenemisaika ( C): 10 s ESD-suojattu Sisältö: muuntajaosa, juotin, juotinteline, juotinkärki taltta, ᴓ2,4 x 0,8 mm Käyttöjännite: 230 V, 50/60 Hz Mitat: ¾-moduuli, 187.5(L) x 200(K) mm Saatavana myös irtolaitteena Optiot: LT-KIT Juotoskärkisarja, 5 kpl WTA-50 Juotosatulat SDWTSRJ Kärkisarja juotosatuloille, 4 paria LT-KIT WTA-50 SDWTSRJ Copyright: TEKLAB 71

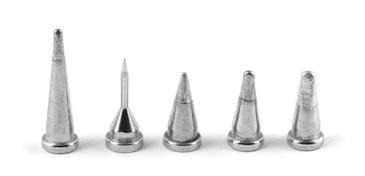

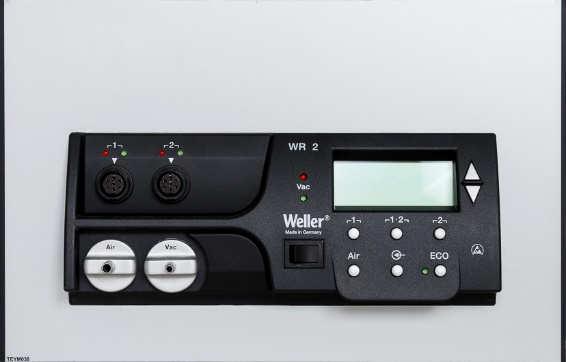

72 Juotoslaitteet SDWR2002 Juotos- / korjausasema Yhdistelmälaite: juotosasema ja imuasema samassa laitteessa Integroitu alipainepumppu, ei tarvitse erillistä paineilmasyöttöä Teho: 250 W Lämpötila-alue: ºC (juotin ja imujuotin) Lämpötilatarkkuus: ± 2 ºC LCD-näyttö Automaattinen työkalun tunnistus juotostyökalujen turvallista käyttöä varten 2 itsenäistä kanavaa eri juotinten yhtäaikaista käyttöä varten ESD-suojattu Unitila kun juotinta ei käytetä Sisältää juottimen, imujuottimen, telineet ja puhdistussienet juottimille, puhdistussetin, juotinkärjen (2.4 mm), 3 kpl juotoksenpoistokärkiä (1.0/2.3 mm, 1.2/2.5 mm, 1.2/2.5 mm paksu) Saatavana myös irtolaitteena Mitat: 1 ¼ -moduuli: 312.5(L) x 200(K) mm Optiot: LT-KIT Juotoskärkisarja, 5 kpl SDDXSRJ SRJ Juotoksenpoistokärjet, 6 kpl WTA-50 Juotosatulat SDWTSRJ Kärkisarja juotosatuloille, 4 paria SDHGPSET Kuumailmajuotin SDR-06 Valinnainen suutin kuumailmajuottimeen LT-KIT SDDXSRJ WTA-50 SDWTSRJ SDHGPSET Copyright: TEKLAB 72

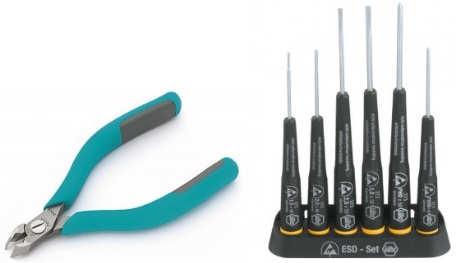

73 Juotoslaitteet ELTOOLSET Käsityökalusarja Elektroniikan käsityökalusarja ammattikäyttöön 30 osaa ESD-suojattu rakenne kaikissa työkaluissa Työkalut: Sivuleikkurit, 115 mm Kärkipihdit, 146 mm Vinopäätyleikkurit, 30 ast., 130 mm Ergoatulat, 120 mm Ergoatulat, 115 mm Ergoatulat, 120 mm Ruuvitalttasarja, ura/ph, 6-os. Ruuvitalttasarja, k-kolo, 6-os. Ruuvitalttasarja, hylsy, 6-os. Ruuvitalttasarja, torx T5-T15, 6-os. SOLDERSET Juotostarvikesarja Sisältö: Tinarullateline, 1 rulla Puhdistuskynä Teränpuhdistus- ja tinausaine, 12 g Tinaimunauha, 1.5 mm Tinaimunauha, 2.2 mm Tinaimunauha, 2.7 mm Fluksikynä Geelifluksi Tina, 500 g Tinaimuri, 20x200 mm SDMICRO Digitaalimikroskooppi Korkealaatuinen ja helppokäyttöinen digitaalimikroskooppi soveltuu työtehtäviin, joissa tarvitaan vaihtelevaa suurennusta kuten esim. laadunvalvontaan tai opetukseen. Laite liitetään tietokoneen USB-liitäntään, jonka kautta erittäin tarkka suurennetun kohteen kuva voidaan tallentaa tietokoneelle digitaalikuvana tai videona. Resoluutio: 1280 x 1024 Suurennus: 20X - 90X Sensori: 1/3" väri CMOS Video: jopa 30 Fps Sisäänrakennettu 8 LEDin valaisin ESD-suojattu Metallinen teline mikroskoopille, säädettävä kaikkiin suuntiin Ohjelmiston ominaisuudet: kuvan ja videon tallennus (jpg, bmp, avi), kuvan editointi ja mittaus, LEDien ohjaus Sisältö: videomikroskooppi, teline ja ohjelmisto Copyright: TEKLAB 73

74 Juotoslaitteet VAL8066LED Suurennuslasivalaisin, LED Suurennuslasivalaisin 5 lasilinssi 3 diopterin suurennos 90 kpl ledejä Kiinnitys pöytätason reunaan Säädettävä varsi: 3 niveltä Väri: valkoinen Käyttöjännite: V AC, 50 Hz WSK Suurennuslasivalaisin Suurennuslasivalaisin on tarkoitettu tarkkuutta vaativaan työskentelyyn. Moninivelvarteen on kiinnitetty 3 diopterin suurennuslasi. Suurennuslasivalaisimen riittävän valon varmistavat kuusi tehokasta lediä, joissa portaaton säätö. LED-valoja voi säätää erikseen suurennuslasin kummaltakin puolelta. Pöytäkiinnitys aina 70 mm pöytälevyyn asti. 6 pitkäikäistä, himmennettävää LED-valoa, 3 linssin kummallakin puolella Oikean/vasemman puolen himmennys (10 porrasta) Muistaa viimeisen valaistusasetuksen automaattisesti Värintoistoindeksi (CRI): 70 Suuri, 127 mm:n ja 3 diopterin suurennuslasi Rakenne anodisoitua alumiinia, lasia ja UV-stabiloitua polykarbonaattia säädettävä pöytäkiinnitin, oteleveys 18-70mm. Max. valoteho 2800 lux Copyright: TEKLAB 74

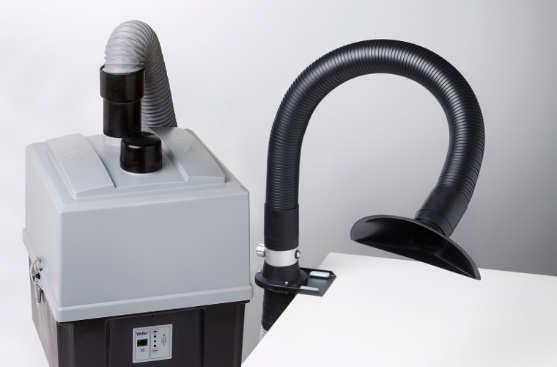

75 Juotoslaitteet FT Kärynpoistoimuri Käryimuri 1 työpisteelle Esisuodatin helposti vaihdettavissa ilman pääsuodattimen irrottamista Aktiivihiilisuodatin tehokkaaseen kaasujen suodatukseen Kannettava imuyksikkö, helppo siirtää työpisteen alle tai viereen Helppo ja nopea suodattimen vaihto Säädettävä imuteho Automaattinen suodattimen vaihdon ilmaisin Hiiliharjaton moottori, pitkä käyttöikä ESD-suojattu Matala melutaso: max 50 db(a), 1 m etäisyydellä Imukyky 190 m3/h Käyttöjännite: V (50/60 Hz) Mitat: 355(L) x 333(S) x 455(K) mm Sisältö: imuyksikkö, 3 m liitäntäputki (ø 60 mm), pöytäkiinnityssarja sulkuventtiilillä, 1 m imukärsä (ø 60 mm), imusuutin Optiot: FT3411 Toinen imukärsä Kaasusuodatin ja esisuodatinmatto (10 kpl) STKIT Juotosharjoitussarja Sarja soveltuu juotostekniikan perusharjoitteluun Sisältää kolme erilaista juotosharjoituslevyä komponentteineen Noppa : 16 kpl pintaliitoskomponentteja SMD-viivain : 80 kpl SMD-komponentteja Juokseva valo : 30 kpl SMD-komponentteja Kaikki harjoituslevyt sisältävät asennusohjeen Copyright: TEKLAB 75
