1 RT Tuotetieto 1 Tuotetieto syyskuu 2014 voimassa asti korvaa RT X76/ (6) RT Talo Talo 90 X76 SfB KIINTO- JA SIIRTOHYLLYT TOIMISTOLAATIKOSTOT JA -KAAPIT PIIRUSTUSLAATIKOSTOT CONSTRUCTOR FINLAND OY KASTEN SÄILYTYSKALUSTEET Constructor Finland Oy aloitti toimintansa Kastenina vuonna Kehitämme, valmistamme ja markkinoimme tuotteita ja palveluja varasto-, arkisto, toimisto- ja myymäläsovelluksiin. Tehdas sijaitsee Lohjalla ja paikallisesta palvelusta huolehtivat piiri- ja jälleenmyyjät ympäri Suomea. KASTEN LEVYPÄÄTY- HYLLYSTÖ Tämä teräksinen kiinteä hyllystö on helposti asennettavissa ja joustavasti muunneltavissa erilaisiin arkistoinnin ja säilyttämisen tarpeisiin. Sitä käytetään Kasten-siirtovaunuhyllystöjen osana. hyllytason paksuus 32 mm hyllytasojen säätöväli 11,5 mm hyllytason kantavuus 80 kg, välikkökantavuus 560 kg takatukiristikko tai taustalevy hyllyköt verhoiltavissa muuhun sisustukseen sopivaksi Lisäosat ulosvedettävä vetotaso, toimii apupöytänä kansio- ja kirjatuet riippukansiovetokehys takalevy/takareunalista pariovet peitelevy Hyllykön vakioväri on vaalean harmaa, RAL Yksipuoleiset 300 mm syvät hyllyköt kiinnitetään lattiaan (SFS 5187). Päätykorkeudet, mm h = 1865, 2003, 2233, 2371, 2601 ja 2739 mm Välikköpituudet, mm Hyllytason P-perusosa J-jatko-osa pituus Hyllykön leveydet, mm Hyllytason d-yksipuo- d-kaksipuosyvyys leinen leinen

2 RT Tuotetieto 2 KASTEN VARIO- SIIRTOHYLLYSTÖ Vario-siirtohyllystö on tilankäytöltään tehokas lähiarkistojärjestelmä, jolla pieneenkin tilaan saadaan toimiva säilytysratkaisu. Hyllystö soveltuu niin lähiarkistoksi kuin käsivarastoksikin. Vario on moduulirakenteensa ansiosta helposti siirrettävä ja sitä voidaan tarpeen mukaan kasvattaa pituusja/tai leveyssuunnassa. Hyllystönä käytetään Kasten levypäätyhyllystöä, ks. sivu 1. Tarvittaessa hyllystö voidaan lukita. Siirtohyllyt toimitetaan joko vetokahvalla tai veivillä. ainutlaatuisten lattiaelementtien ansiosta kiskoja ei kiinnitetä lattiaan, voidaan pystyttää jopa parketille joustavasti laajennettavissa ja muunneltavissa hyllytasojen paksuus 32 mm hyllytasojen kantavuus 80 kg välikkökantavuus 375 kg/puoli Varion sokkelit ja vaunut ovat tumman harmaat, RAL Hyllystön vakioväri on vaalean harmaa, RAL 9002 ja lattiaelementit ovat harmaat. Vario-siirtohyllystö Mobile-siirtohyllystö Oma asennuslattia tai kiskot oma lattia kiskot Käyttötapa käsi käsi/sähkö Vaunun pituus maks mm maks mm Vaunuja ryhmässä kpl kpl Vaunun kuorma maks kg maks kg Välikkökuorma maks. 375 kg maks. 560 kg Kiinto-/siirtohyllykön kokonaiskorkeus lattiasta (mm) h1 = 1989, 2357 ja 2725 Päätykorkeus (mm) h = 1865, 2233 ja 2601 Välikköpituudet (mm) C/C Hyllytason P J pituus (perusosa) (jatko-osa) Hyllykön leveydet (mm) Hyllytason d d syvyys (yksipuoleinen) (kaksipuoleinen) * * * Valmistetaan vain kiinteänä. Lisäksi kumipuskin 8 mm vaunun toiselle puolelle.

3 RT Tuotetieto 3 KASTEN MOBILE- SIIRTOHYLLYSTÖ Kasten-siirtohyllystö soveltuu päätearkistoihin, kirjavarastoihin, museoihin, teollisuuden varastoihin jne. Kasten-vaunurungon päälle asennetaan yleensä levypäätyhyllystö, jonka mitoitus löytyy tästä kortista s. 1. Esimerkiksi röntgenarkistoissa vaaditaan kuitenkin suurempia hyllysyvyyksiä ja -kantavuuksia, tällöin siirtovaunun päälle asennetaan Kasten-pientavarahylly. Järjestelmän puolipyöreä kisko on helppo ylittää kärryilläkin. Kiskot asennetaan joko lattian pintaan tai upotetaan pintabetoniin. Kiskot ja vaunut ovat sinkittyjä. Siirtohylly toimitetaan joko veivi- tai sähkökäyttöisenä. hyllytason paksuus 32 mm hyllytason kantavuus 80 kg välikkökantavuus 560 kg/puoli (vaunun kantavuus pituuden mukaan huomioitava) hyllykön ja seinän tai muun esteen väliin pitää jäädä vähintään 50 mm:n väli valaisimet asennettava kiskojen suuntaisesti julkishallinnon tiloihin tuleva siirtohyllystö toteutetaan SFS:n 5187 standardin mukaisesti Hyllystön vakioväri on vaalean harmaa, RAL Kiskon pinta-asennus Kiskon pinta-asennus uppokantaruuvilla Kiskon uppoasennus raakalattiaan n = hyllytasojen lukumäärä L = hyllytason pituudet: 900, 1000 ja 1280 mm L 1 = hyllykön pituus n x (L + 5 mm) + 83 mm d = 550 mm ( ) 650 mm ( ) 850 mm ( ) h 1 = vakiokorkeudet: 2004, 2372 ja 2740 mm h = 1865 mm (5 mappia + kattotaso) 2233 mm (6 mappia + kattotaso) 2601 mm (7 mappia + kattotaso)

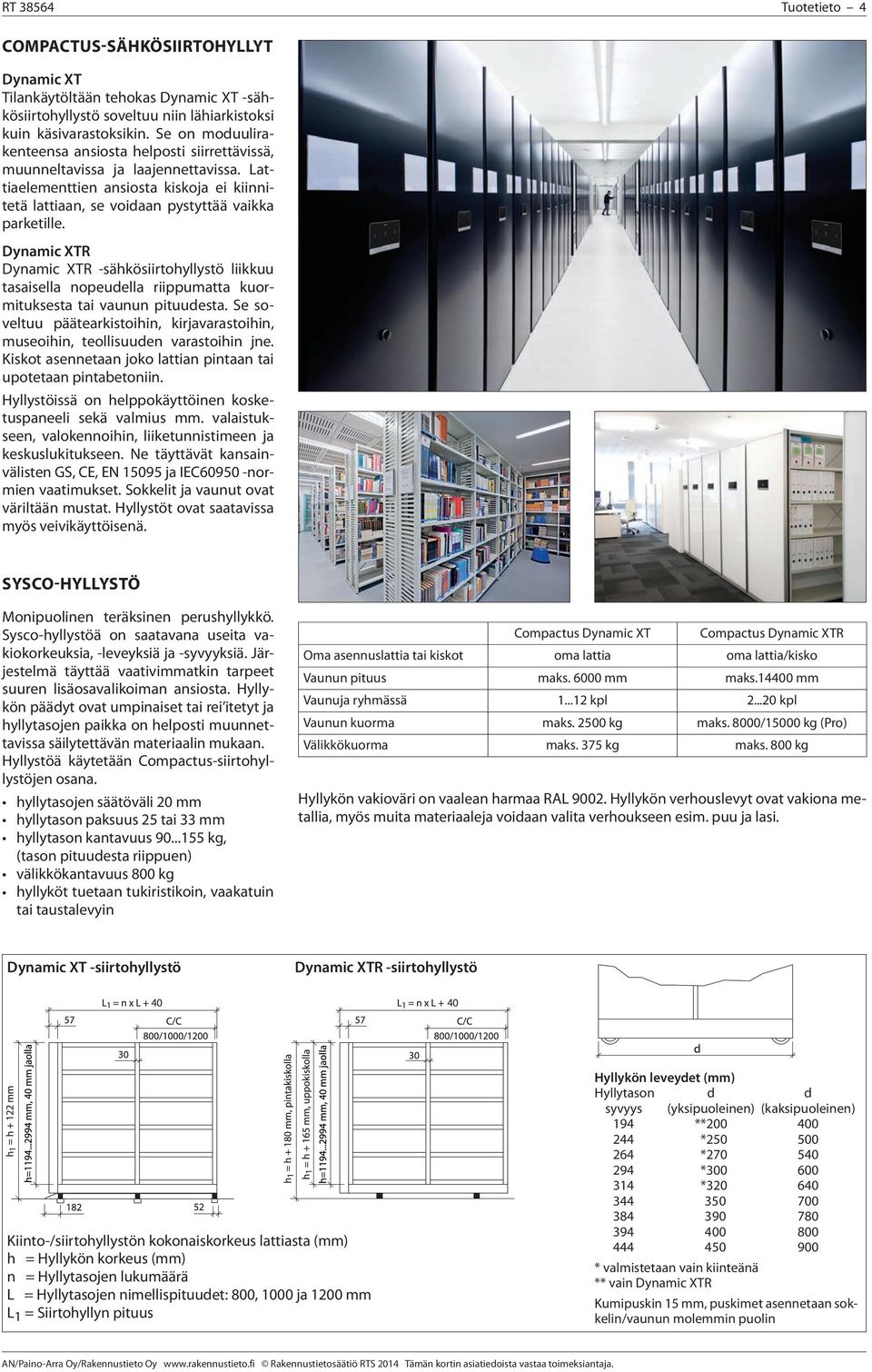

4 RT Tuotetieto 4 COMPACTUS-SÄHKÖSIIRTOHYLLYT Dynamic XT Tilankäytöltään tehokas Dynamic XT -sähkösiirtohyllystö soveltuu niin lähiarkistoksi kuin käsivarastoksikin. Se on moduulirakenteensa ansiosta helposti siirrettävissä, muunneltavissa ja laajennettavissa. Lattiaelementtien ansiosta kiskoja ei kiinnitetä lattiaan, se voidaan pystyttää vaikka parketille. Dynamic XTR Dynamic XTR -sähkösiirtohyllystö liikkuu tasaisella nopeudella riippumatta kuormituksesta tai vaunun pituudesta. Se soveltuu päätearkistoihin, kirjavarastoihin, museoihin, teollisuuden varastoihin jne. Kiskot asennetaan joko lattian pintaan tai upotetaan pintabetoniin. Hyllystöissä on helppokäyttöinen kosketuspaneeli sekä valmius mm. valaistukseen, valokennoihin, liiketunnistimeen ja keskuslukitukseen. Ne täyttävät kansainvälisten GS, CE, EN ja IEC normien vaatimukset. Sokkelit ja vaunut ovat väriltään mustat. Hyllystöt ovat saatavissa myös veivikäyttöisenä. SYSCO-HYLLYSTÖ Monipuolinen teräksinen perushyllykkö. Sysco-hyllystöä on saatavana useita vakiokorkeuksia, -leveyksiä ja -syvyyksiä. Järjestelmä täyttää vaativimmatkin tarpeet suuren lisäosavalikoiman ansiosta. Hyllykön päädyt ovat umpinaiset tai rei itetyt ja hyllytasojen paikka on helposti muunnettavissa säilytettävän materiaalin mukaan. Hyllystöä käytetään Compactus-siirtohyllystöjen osana. hyllytasojen säätöväli 20 mm hyllytason paksuus 25 tai 33 mm hyllytason kantavuus kg, (tason pituudesta riippuen) välikkökantavuus 800 kg hyllyköt tuetaan tukiristikoin, vaakatuin tai taustalevyin Compactus Dynamic XT Compactus Dynamic XTR Oma asennuslattia tai kiskot oma lattia oma lattia/kisko Vaunun pituus maks mm maks mm Vaunuja ryhmässä kpl kpl Vaunun kuorma maks kg maks. 8000/15000 kg (Pro) Välikkökuorma maks. 375 kg maks. 800 kg Hyllykön vakioväri on vaalean harmaa RAL Hyllykön verhouslevyt ovat vakiona metallia, myös muita materiaaleja voidaan valita verhoukseen esim. puu ja lasi. Dynamic XT -siirtohyllystö Dynamic XTR -siirtohyllystö Kiinto-/siirtohyllystön kokonaiskorkeus lattiasta (mm) h = Hyllykön korkeus (mm) n = Hyllytasojen lukumäärä L = Hyllytasojen nimellispituudet: 800, 1000 ja 1200 mm L 1 = Siirtohyllyn pituus Hyllykön leveydet (mm) Hyllytason d d syvyys (yksipuoleinen) (kaksipuoleinen) 194 ** * * * * * valmistetaan vain kiinteänä ** vain Dynamic XTR Kumipuskin 15 mm, puskimet asennetaan sokkelin/vaunun molemmin puolin

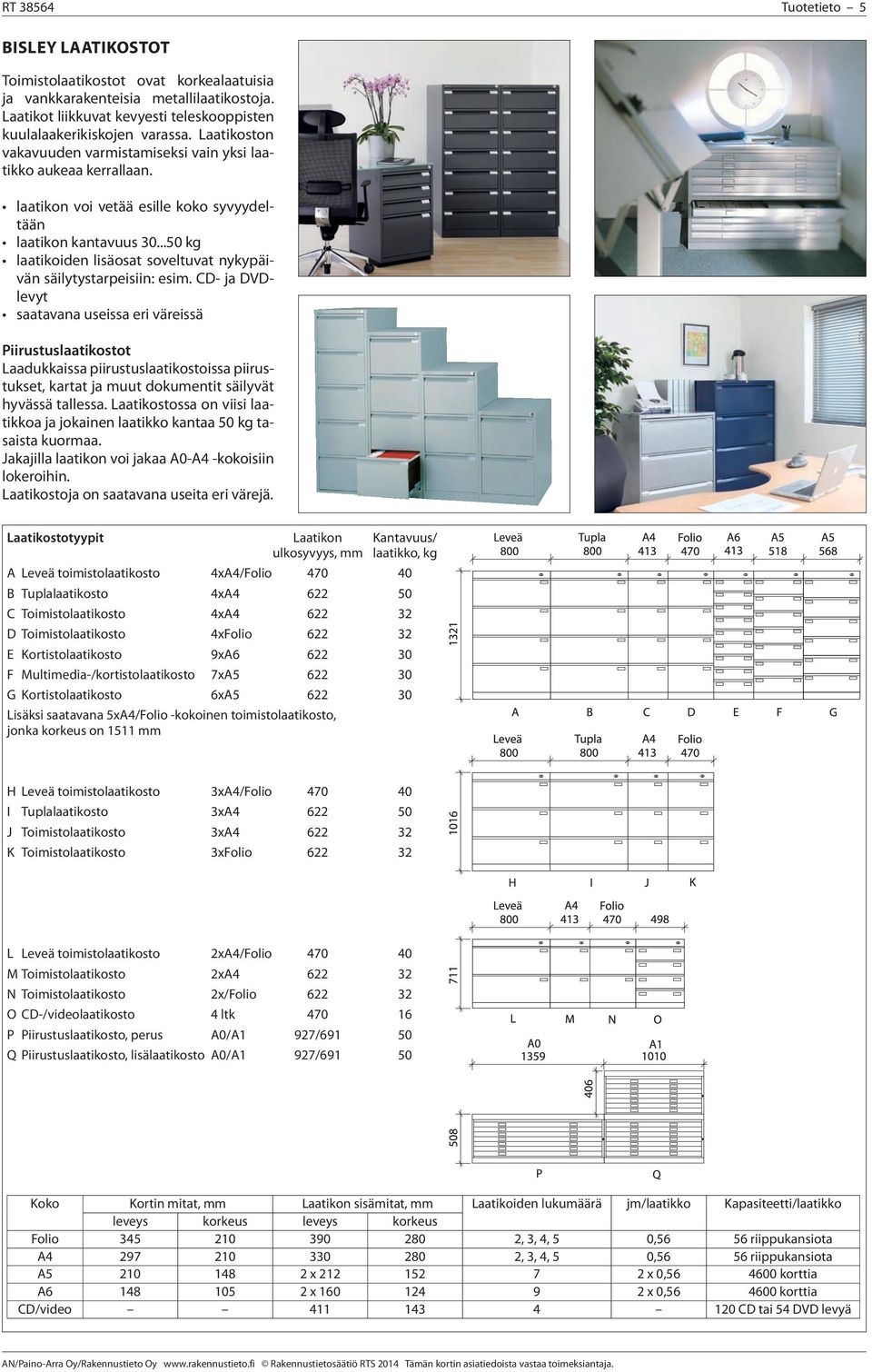

5 RT Tuotetieto 5 BISLEY LAATIKOSTOT Toimistolaatikostot ovat korkealaatuisia ja vankkarakenteisia metallilaatikostoja. Laatikot liikkuvat kevyesti teleskooppisten kuulalaakerikiskojen varassa. Laatikoston vakavuuden varmistamiseksi vain yksi laatikko aukeaa kerrallaan. laatikon voi vetää esille koko syvyydeltään laatikon kantavuus kg laatikoiden lisäosat soveltuvat nykypäivän säilytystarpeisiin: esim. CD- ja DVDlevyt saatavana useissa eri väreissä Piirustuslaatikostot Laadukkaissa piirustuslaatikostoissa piirustukset, kartat ja muut dokumentit säilyvät hyvässä tallessa. Laatikostossa on viisi laatikkoa ja jokainen laatikko kantaa 50 kg tasaista kuormaa. Jakajilla laatikon voi jakaa A0-A4 -kokoisiin lokeroihin. Laatikostoja on saatavana useita eri värejä. Laatikostotyypit Laatikon Kantavuus/ ulkosyvyys, mm laatikko, kg A Leveä toimistolaatikosto 4xA4/Folio B Tuplalaatikosto 4xA C Toimistolaatikosto 4xA D Toimistolaatikosto 4xFolio E Kortistolaatikosto 9xA F Multimedia-/kortistolaatikosto 7xA G Kortistolaatikosto 6xA Lisäksi saatavana 5xA4/Folio -kokoinen toimistolaatikosto, jonka korkeus on 1511 mm H Leveä toimistolaatikosto 3xA4/Folio I Tuplalaatikosto 3xA J Toimistolaatikosto 3xA K Toimistolaatikosto 3xFolio L Leveä toimistolaatikosto 2xA4/Folio M Toimistolaatikosto 2xA N Toimistolaatikosto 2x/Folio O CD-/videolaatikosto 4 ltk P Piirustuslaatikosto, perus A0/A1 927/ Q Piirustuslaatikosto, lisälaatikosto A0/A1 927/ Koko Kortin mitat, mm Laatikon sisämitat, mm Laatikoiden lukumäärä jm/laatikko Kapasiteetti/laatikko leveys korkeus leveys korkeus Folio , 3, 4, 5 0,56 56 riippukansiota A , 3, 4, 5 0,56 56 riippukansiota A x x 0, korttia A x x 0, korttia CD/video CD tai 54 DVD levyä

6 RT Tuotetieto 6 BISLEY-KAAPIT Ekonomy-rulo-ovikaapit Rulo-ovikaappi on laadukas vaihtoehto silloin, kun tila halutaan käyttää tehokkaasti. Avattaessa rulo-ovet liikkuvat kaapin sivuseinien sisään vapauttaen edessään olevan tilan toimiston muille toiminnoille. Hyllytason kantavuus 70 kg. Rungon ja rulo- oven väri valittavissa useista eri vaihtoehdoista. Rulo-ovikaapin lisäosat mm. Vetotaso Riippukansiovetokehys Ulosvedettävä laatikko Korkeus, mm Syvyys, mm Leveydet, mm , 1000, 800 ja , 1000 ja , 1000 ja , 1000 ja , 1000 ja , 1000 ja 800 Rulo-ovien värit Ekonomy-pariovikaapit Perinteinen jokapaikan pariovellinen kaappi toimitetaan pitkäsalpalukolla, joka lukitsee kaapin kolmesta pisteestä. Kaappien sisustus koostuu hyllytasoista, joiden alle voi ripustaa riippukansioita päällä säilytettävien kansioiden tai muun tavaran lisäksi. Hyllytason kantavuus 45 kg tason päällä ja 23 kg tason alapuolella. Kaapin värit vaalean harmaa, harmaa, musta, vaaleanharmaa/sininen tai vaaleanharmaa/punainen. Hyllytasot ovat mustat. Korkeus, mm Syvyys, mm Leveys, mm VALMISTUS CONSTRUCTOR FINLAND OY Kasteninkatu 1, PL LOHJA Puhelin Faksi myynti@kasten.fi Oikeudet muutoksiin pidätetään.
