Koukku-kontti-vaihtolavasovitteinen AMPHITEC FLEX LOADER

Transkriptio

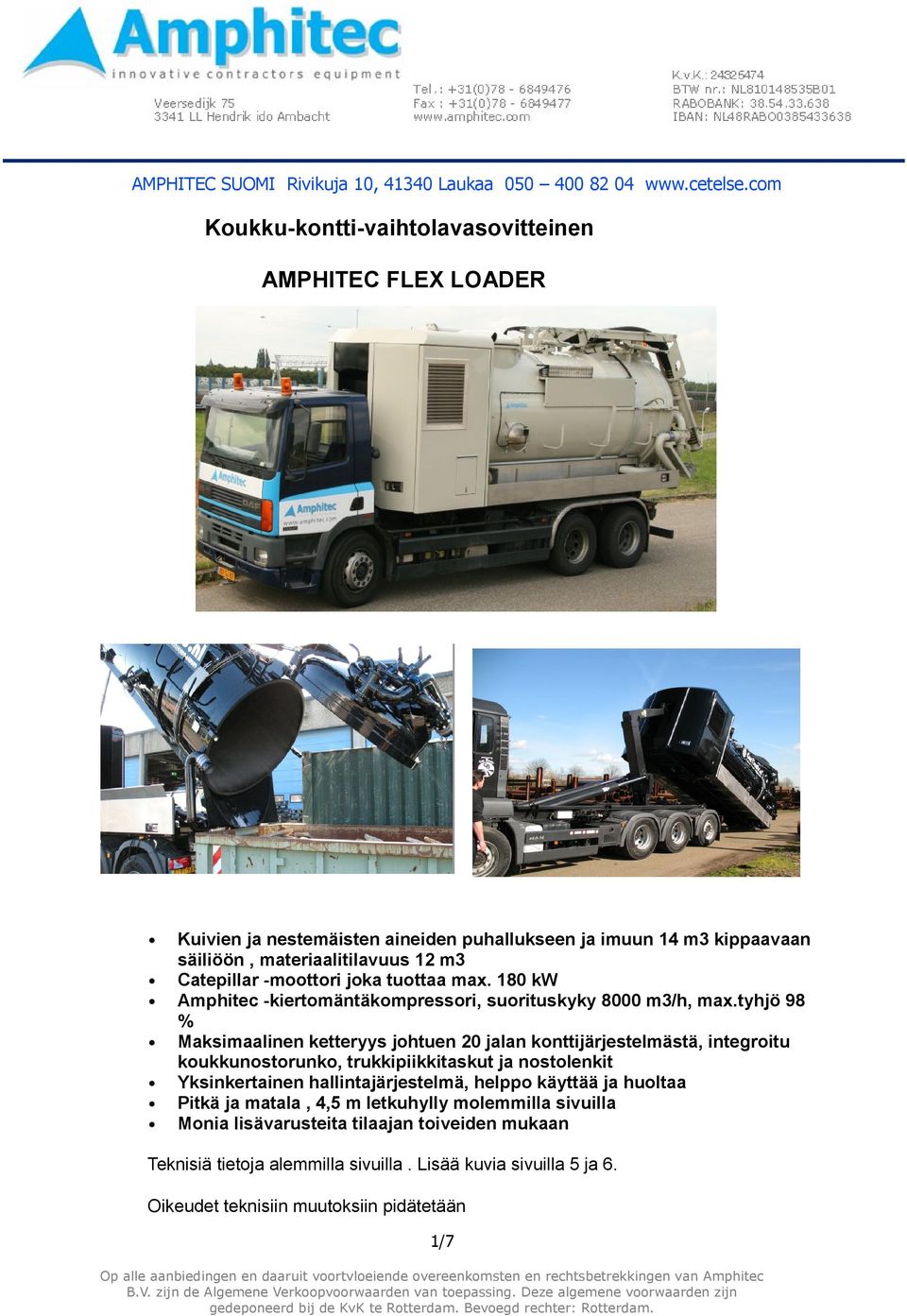

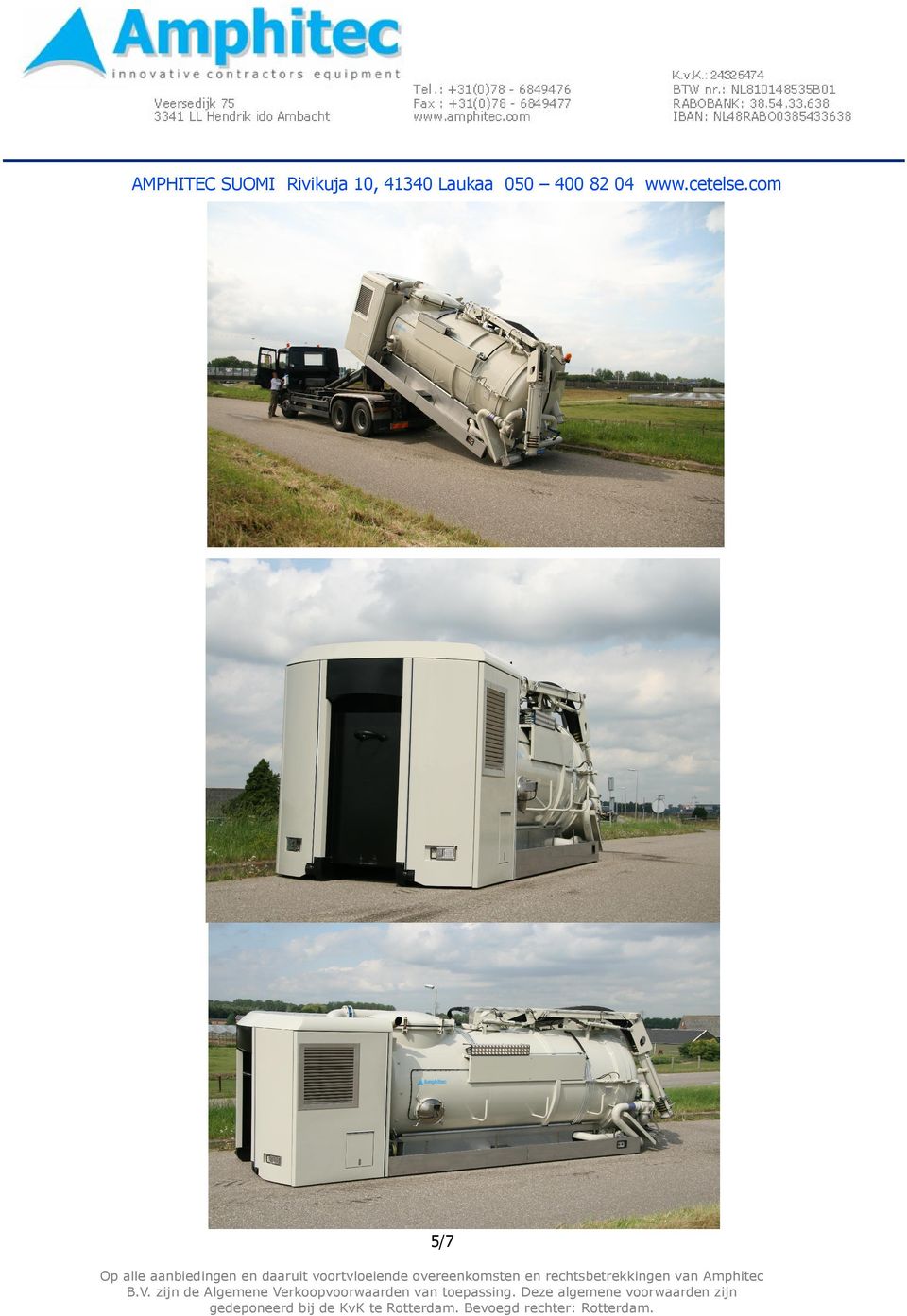

1 Koukku-kontti-vaihtolavasovitteinen AMPHITEC FLEX LOADER Kuivien ja nestemäisten aineiden puhallukseen ja imuun 14 m3 kippaavaan säiliöön, materiaalitilavuus 12 m3 Catepillar -moottori joka tuottaa max. 180 kw Amphitec -kiertomäntäkompressori, suorituskyky 8000 m3/h, max.tyhjö 98 % Maksimaalinen ketteryys johtuen 20 jalan konttijärjestelmästä, integroitu koukkunostorunko, trukkipiikkitaskut ja nostolenkit Yksinkertainen hallintajärjestelmä, helppo käyttää ja huoltaa Pitkä ja matala, 4,5 m letkuhylly molemmilla sivuilla Monia lisävarusteita tilaajan toiveiden mukaan Teknisiä tietoja alemmilla sivuilla. Lisää kuvia sivuilla 5 ja 6. Oikeudet teknisiin muutoksiin pidätetään 1/7

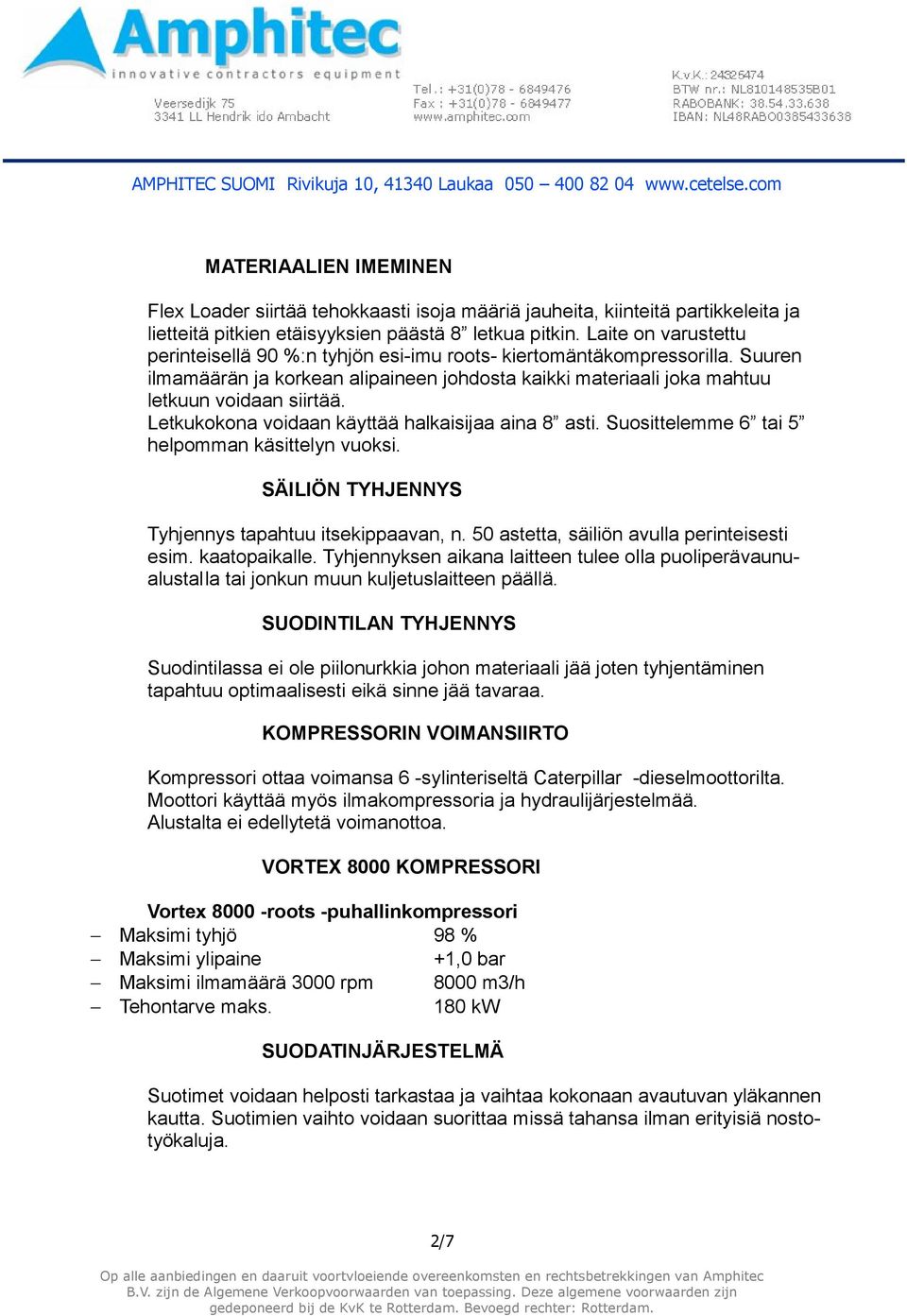

2 MATERIAALIEN IMEMINEN Flex Loader siirtää tehokkaasti isoja määriä jauheita, kiinteitä partikkeleita ja lietteitä pitkien etäisyyksien päästä 8 letkua pitkin. Laite on varustettu perinteisellä 90 %:n tyhjön esi-imu roots- kiertomäntäkompressorilla. Suuren ilmamäärän ja korkean alipaineen johdosta kaikki materiaali joka mahtuu letkuun voidaan siirtää. Letkukokona voidaan käyttää halkaisijaa aina 8 asti. Suosittelemme 6 tai 5 helpomman käsittelyn vuoksi. SÄILIÖN TYHJENNYS Tyhjennys tapahtuu itsekippaavan, n. 50 astetta, säiliön avulla perinteisesti esim. kaatopaikalle. Tyhjennyksen aikana laitteen tulee olla puoliperävaunualustalla tai jonkun muun kuljetuslaitteen päällä. SUODINTILAN TYHJENNYS Suodintilassa ei ole piilonurkkia johon materiaali jää joten tyhjentäminen tapahtuu optimaalisesti eikä sinne jää tavaraa. KOMPRESSORIN VOIMANSIIRTO Kompressori ottaa voimansa 6 -sylinteriseltä Caterpillar -dieselmoottorilta. Moottori käyttää myös ilmakompressoria ja hydraulijärjestelmää. Alustalta ei edellytetä voimanottoa. VORTEX 8000 KOMPRESSORI Vortex roots -puhallinkompressori Maksimi tyhjö 98 % Maksimi ylipaine +1,0 bar Maksimi ilmamäärä 3000 rpm 8000 m3/h Tehontarve maks. 180 kw SUODATINJÄRJESTELMÄ Suotimet voidaan helposti tarkastaa ja vaihtaa kokonaan avautuvan yläkannen kautta. Suotimien vaihto voidaan suorittaa missä tahansa ilman erityisiä nostotyökaluja. 2/7

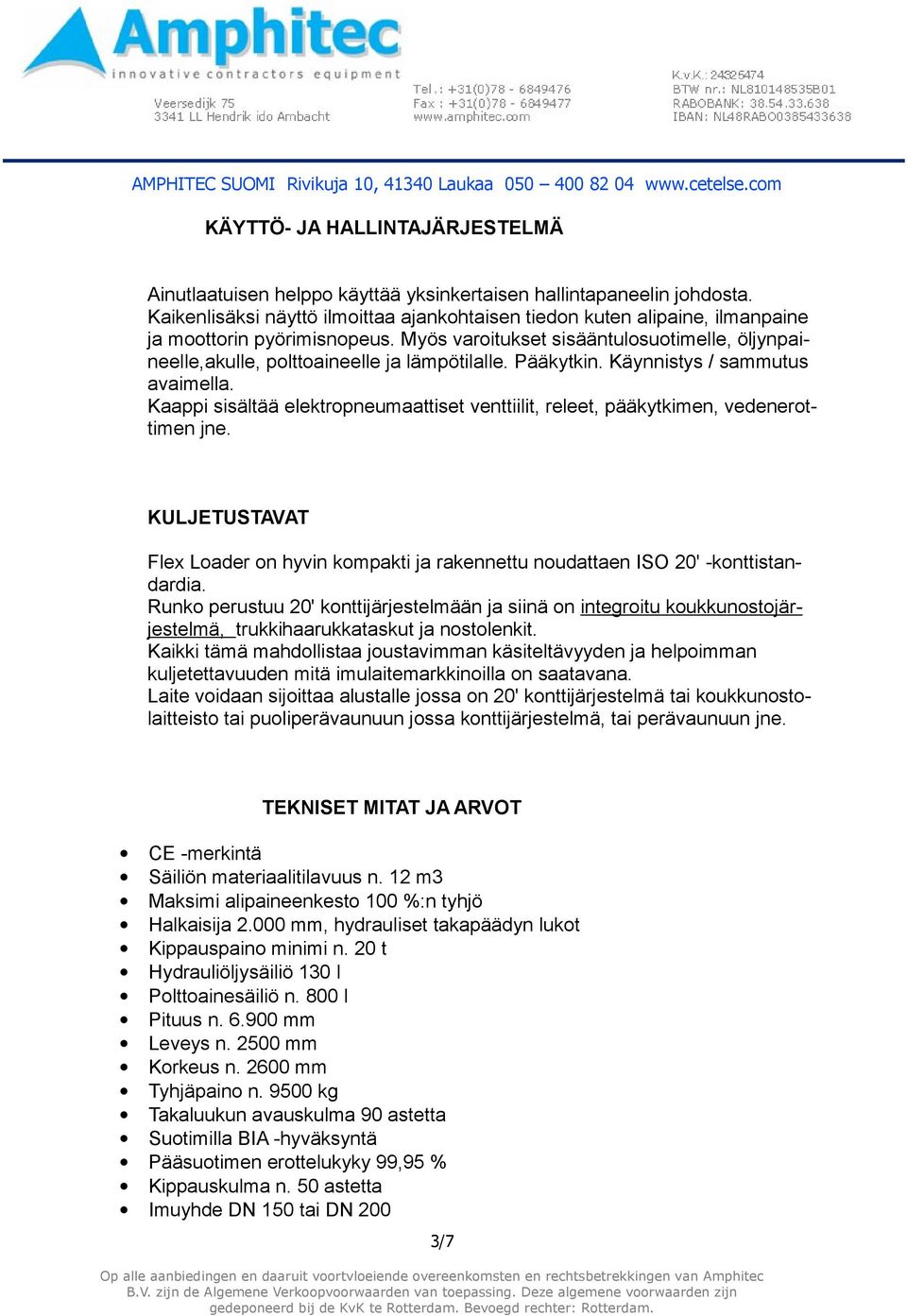

3 KÄYTTÖ- JA HALLINTAJÄRJESTELMÄ Ainutlaatuisen helppo käyttää yksinkertaisen hallintapaneelin johdosta. Kaikenlisäksi näyttö ilmoittaa ajankohtaisen tiedon kuten alipaine, ilmanpaine ja moottorin pyörimisnopeus. Myös varoitukset sisääntulosuotimelle, öljynpaineelle,akulle, polttoaineelle ja lämpötilalle. Pääkytkin. Käynnistys / sammutus avaimella. Kaappi sisältää elektropneumaattiset venttiilit, releet, pääkytkimen, vedenerottimen jne. KULJETUSTAVAT Flex Loader on hyvin kompakti ja rakennettu noudattaen ISO 20' -konttistandardia. Runko perustuu 20' konttijärjestelmään ja siinä on integroitu koukkunostojärjestelmä, trukkihaarukkataskut ja nostolenkit. Kaikki tämä mahdollistaa joustavimman käsiteltävyyden ja helpoimman kuljetettavuuden mitä imulaitemarkkinoilla on saatavana. Laite voidaan sijoittaa alustalle jossa on 20' konttijärjestelmä tai koukkunostolaitteisto tai puoliperävaunuun jossa konttijärjestelmä, tai perävaunuun jne. TEKNISET MITAT JA ARVOT CE -merkintä Säiliön materiaalitilavuus n. 12 m3 Maksimi alipaineenkesto 100 %:n tyhjö Halkaisija mm, hydrauliset takapäädyn lukot Kippauspaino minimi n. 20 t Hydrauliöljysäiliö 130 l Polttoainesäiliö n. 800 l Pituus n mm Leveys n mm Korkeus n mm Tyhjäpaino n kg Takaluukun avauskulma 90 astetta Suotimilla BIA -hyväksyntä Pääsuotimen erottelukyky 99,95 % Kippauskulma n. 50 astetta Imuyhde DN 150 tai DN 200 3/7

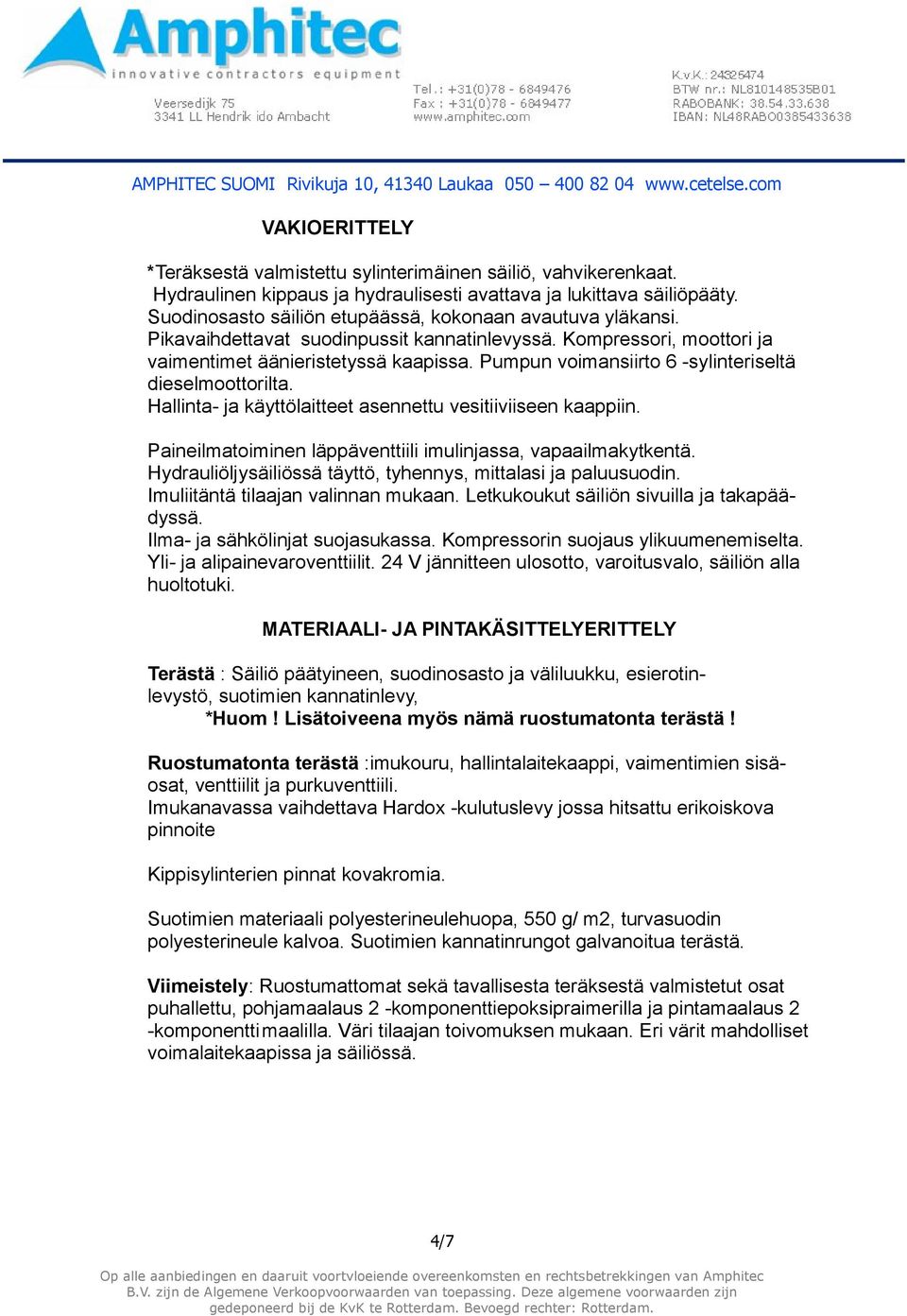

4 VAKIOERITTELY *Teräksestä valmistettu sylinterimäinen säiliö, vahvikerenkaat. Hydraulinen kippaus ja hydraulisesti avattava ja lukittava säiliöpääty. Suodinosasto säiliön etupäässä, kokonaan avautuva yläkansi. Pikavaihdettavat suodinpussit kannatinlevyssä. Kompressori, moottori ja vaimentimet äänieristetyssä kaapissa. Pumpun voimansiirto 6 -sylinteriseltä dieselmoottorilta. Hallinta- ja käyttölaitteet asennettu vesitiiviiseen kaappiin. Paineilmatoiminen läppäventtiili imulinjassa, vapaailmakytkentä. Hydrauliöljysäiliössä täyttö, tyhennys, mittalasi ja paluusuodin. Imuliitäntä tilaajan valinnan mukaan. Letkukoukut säiliön sivuilla ja takapäädyssä. Ilma- ja sähkölinjat suojasukassa. Kompressorin suojaus ylikuumenemiselta. Yli- ja alipainevaroventtiilit. 24 V jännitteen ulosotto, varoitusvalo, säiliön alla huoltotuki. MATERIAALI- JA PINTAKÄSITTELYERITTELY Terästä : Säiliö päätyineen, suodinosasto ja väliluukku, esierotinlevystö, suotimien kannatinlevy, *Huom! Lisätoiveena myös nämä ruostumatonta terästä! Ruostumatonta terästä :imukouru, hallintalaitekaappi, vaimentimien sisäosat, venttiilit ja purkuventtiili. Imukanavassa vaihdettava Hardox -kulutuslevy jossa hitsattu erikoiskova pinnoite Kippisylinterien pinnat kovakromia. Suotimien materiaali polyesterineulehuopa, 550 g/ m2, turvasuodin polyesterineule kalvoa. Suotimien kannatinrungot galvanoitua terästä. Viimeistely: Ruostumattomat sekä tavallisesta teräksestä valmistetut osat puhallettu, pohjamaalaus 2 -komponenttiepoksipraimerilla ja pintamaalaus 2 -komponentti maalilla. Väri tilaajan toivomuksen mukaan. Eri värit mahdolliset voimalaitekaapissa ja säiliössä. 4/7

5 5/7

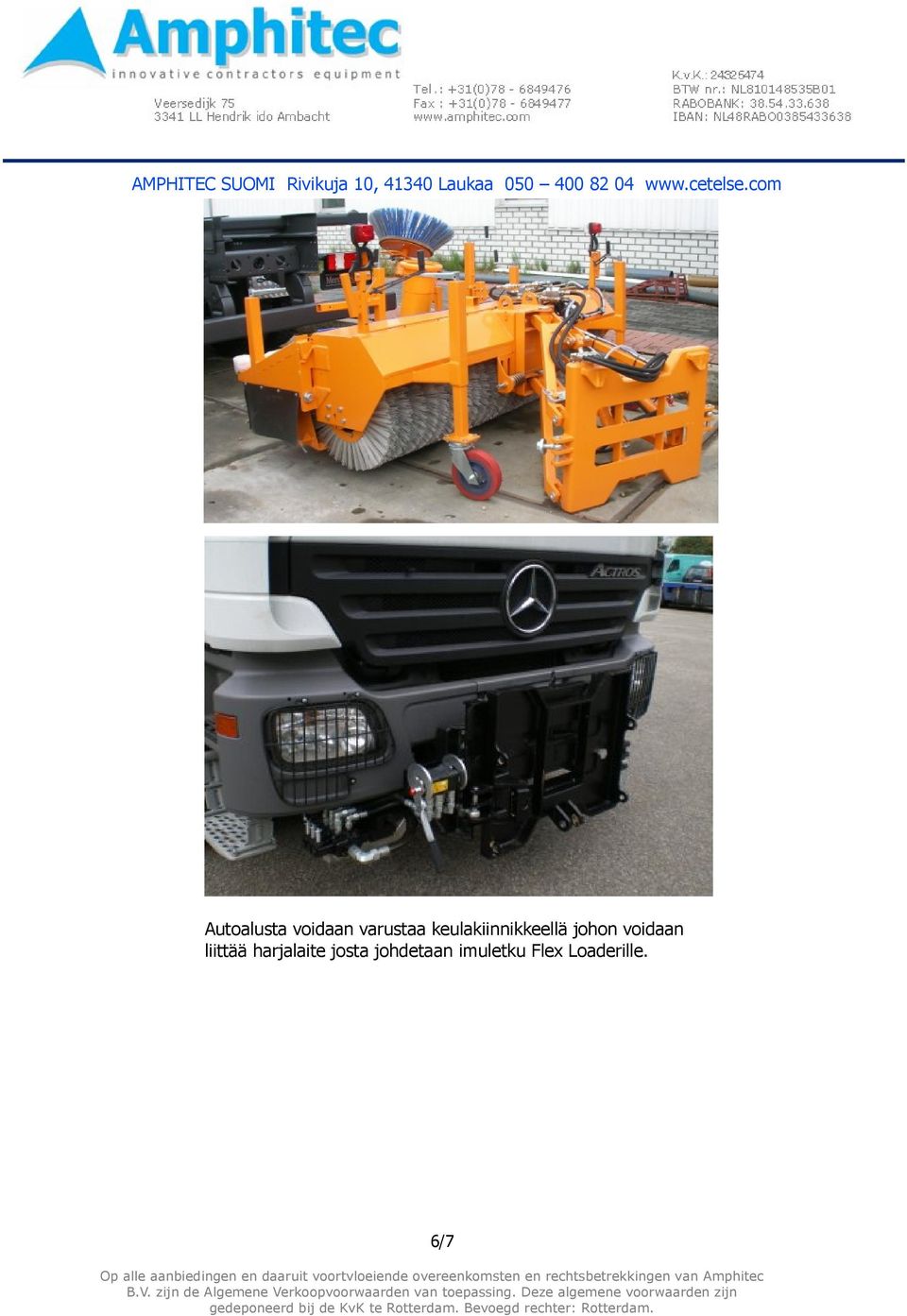

6 Autoalusta voidaan varustaa keulakiinnikkeellä johon voidaan liittää harjalaite josta johdetaan imuletku Flex Loaderille. 6/7

7 ULOTTUVUUS 22 m 7/7
