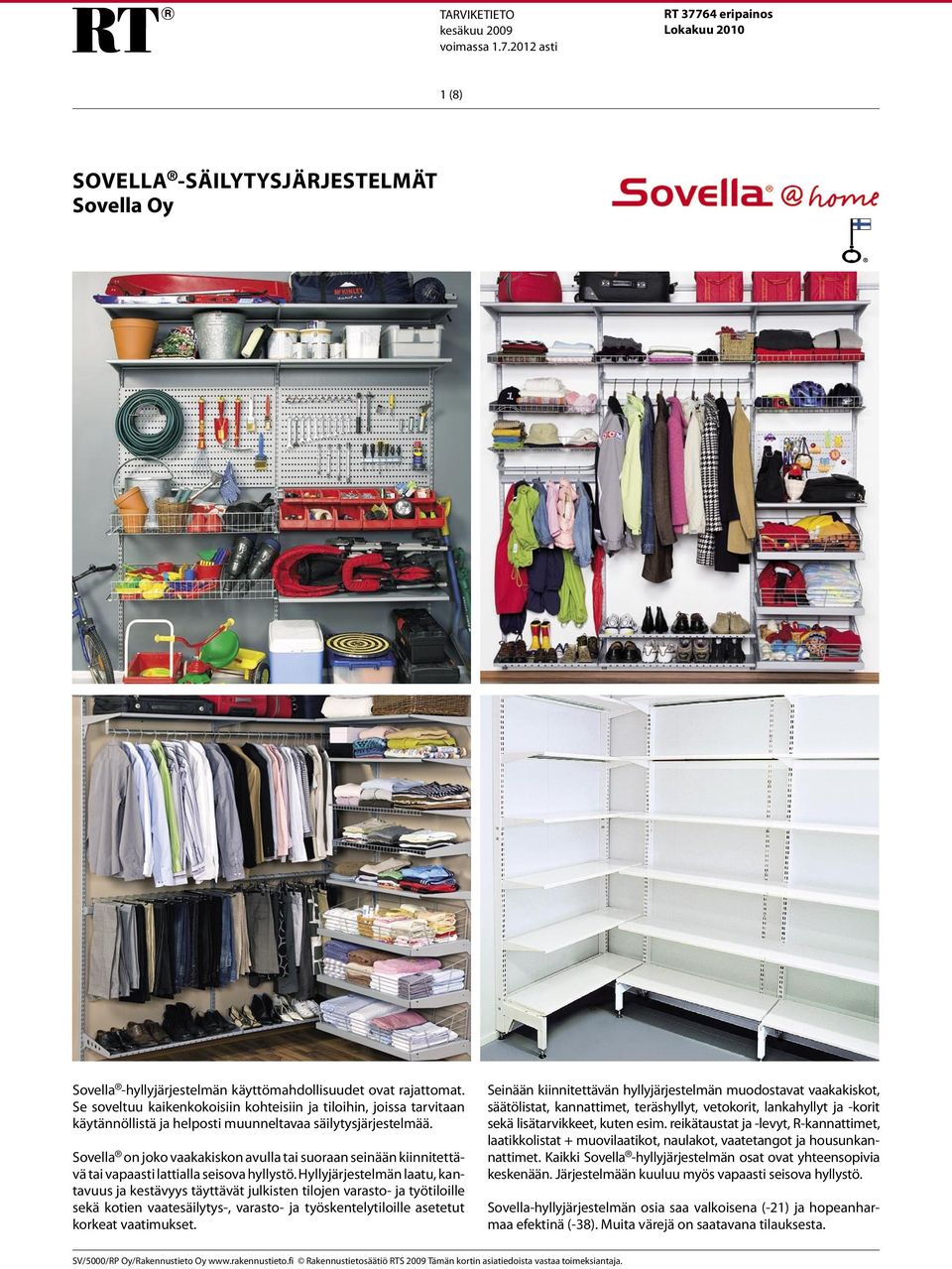

1 TARVIKETIETO kesäkuu 2009 voimassa asti RT eripainos Lokakuu (8) SOVELLA -SÄILYTYSJÄRJESTELMÄT Sovella Oy Sovella -hyllyjärjestelmän käyttömahdollisuudet ovat rajattomat. Se soveltuu kaikenkokoisiin kohteisiin ja tiloihin, joissa tarvitaan käytännöllistä ja helposti muunneltavaa säilytysjärjestelmää. Sovella on joko vaakakiskon avulla tai suoraan seinään kiinnitettävä tai vapaasti lattialla seisova hyllystö. Hyllyjärjestelmän laatu, kantavuus ja kestävyys täyttävät julkisten tilojen varasto- ja työtiloille sekä kotien vaatesäilytys-, varasto- ja työskentelytiloille asetetut korkeat vaatimukset. Seinään kiinnitettävän hyllyjärjestelmän muodostavat vaakakiskot, säätölistat, kannattimet, teräshyllyt, vetokorit, lankahyllyt ja -korit sekä lisätarvikkeet, kuten esim. reikätaustat ja -levyt, R-kannattimet, laatikkolistat + muovilaatikot, naulakot, vaatetangot ja housunkannattimet. Kaikki Sovella -hyllyjärjestelmän osat ovat yhteensopivia keskenään. Järjestelmään kuuluu myös vapaasti seisova hyllystö. Sovella-hyllyjärjestelmän osia saa valkoisena (-21) ja hopeanharmaa efektinä (-38). Muita värejä on saatavana tilauksesta.

2 RT eripainos tarviketieto 2 Sovella-hyllyjärjestelmän asennus OVAALI VAAKAKISKO raskaille tavaroille Tuote Koko mm Ovaali vaakakisko Pystyputki ovaalille vaakakiskolle Pystyputki ovaalille vaakakiskolle Peite- ja päätytulpat Jatkokappale vaakakiskojärjestelmään Kiinnitys ovaaliin vaakakiskoon Kiinnitä ovaali vaakakisko sopivalle korkeudelle. Huomioi seinän sisärakenne. Aseta pystyputket ovaaliin vaakakiskoon. Ovaalia vaakakiskoa suositellaan raskaiden tavaroiden säilytykseen (300 kg/m). Sovella Planner -suunnitteluohjelma VAAKAKISKOT Kiinnitys vaakakiskoon Kiinnitä valitsemasi mittainen vaakakisko sopivalle korkeudelle. Hyödynnä seinän runkorakennetta. Ripusta säätölistat vaakakiskoon mukana toimitettavien helojen avulla. Tuote Koko mm Vaakakisko* Vaakakisko* Lisähelat, 2 kpl * Sisältävät 3 kiinnityshelaa, ruuvit ja peitetulpat. SÄÄTÖLISTAT Suora seinäkiinnitys Kiinnitä säätölistat ruuveilla suoraan seinään käyttäen kullekin seinämateriaalille soveltuvia kiinnitystarvikkeita. Säätölistojen etäisyys keskeltä keskelle on 603 ja 903 mm. Lisävarusteet Kannattimet, hyllyt, korit, reikätaustat ja muut lisävarusteet kiinnitetään säätölistoihin. Kätevän Sovella Planner-suunnitteluohjelman avulla voi tilaan kuin tilaan sopivat Sovella -hyllystöt suunnitella internetissä. Ohjelma näyttää lopputuloksen kolmiulotteisena ja laskee suositushinnan valmiiksi. Tuote Koko mm Säätölista Säätölista Säätölista Säätölista Säätölista Säätölista Säätölista 2500 Ovaali vaakakiskoa suositellaan raskaiden tavaroiden säilytykseen. Sovella-hyllyjärjestelmän yhdistelmät LISÄJAKSO 2000/5, 5 hyllyä 6a Moduuli Mitat LxSxKmm Kantavuus kg/hylly (valkoinen) (hopea efekti) M600 M600 x 300 x C C M600 M600 x 400 x C C M900 M900 x 300 x C C M900 M900 x 400 x C C PERUSJAKSO 1500/3, 3 hyllyä 5 Moduuli Mitat LxSxKmm Kantavuus kg/hylly PERUSJAKSO 2000/5, 5 hyllyä 6 Moduuli Mitat LxSxKmm Kantavuus kg/hylly (valkoinen) (valkoinen) (hopea efekti) M600 M600 x 300 x C C M600 M600 x 400 x C C M900 M900 x 300 x C C M900 M900 x 400 x C C LISÄJAKSO 1500/3, 3 hyllyä 5a Moduuli Mitat LxSxKmm Kantavuus kg/hylly (valkoinen) (hopea efekti) M600 M600 x 300 x C C M600 M600 x 400 x C C M900 M900 x 300 x C C M900 M900 x 400 x C C (hopea efekti) M600 M600 x 300 x C C M600 M600 x 400 x C C M900 M900 x 300 x C C M900 M900 x 400 x C C a 6 6a 1 2

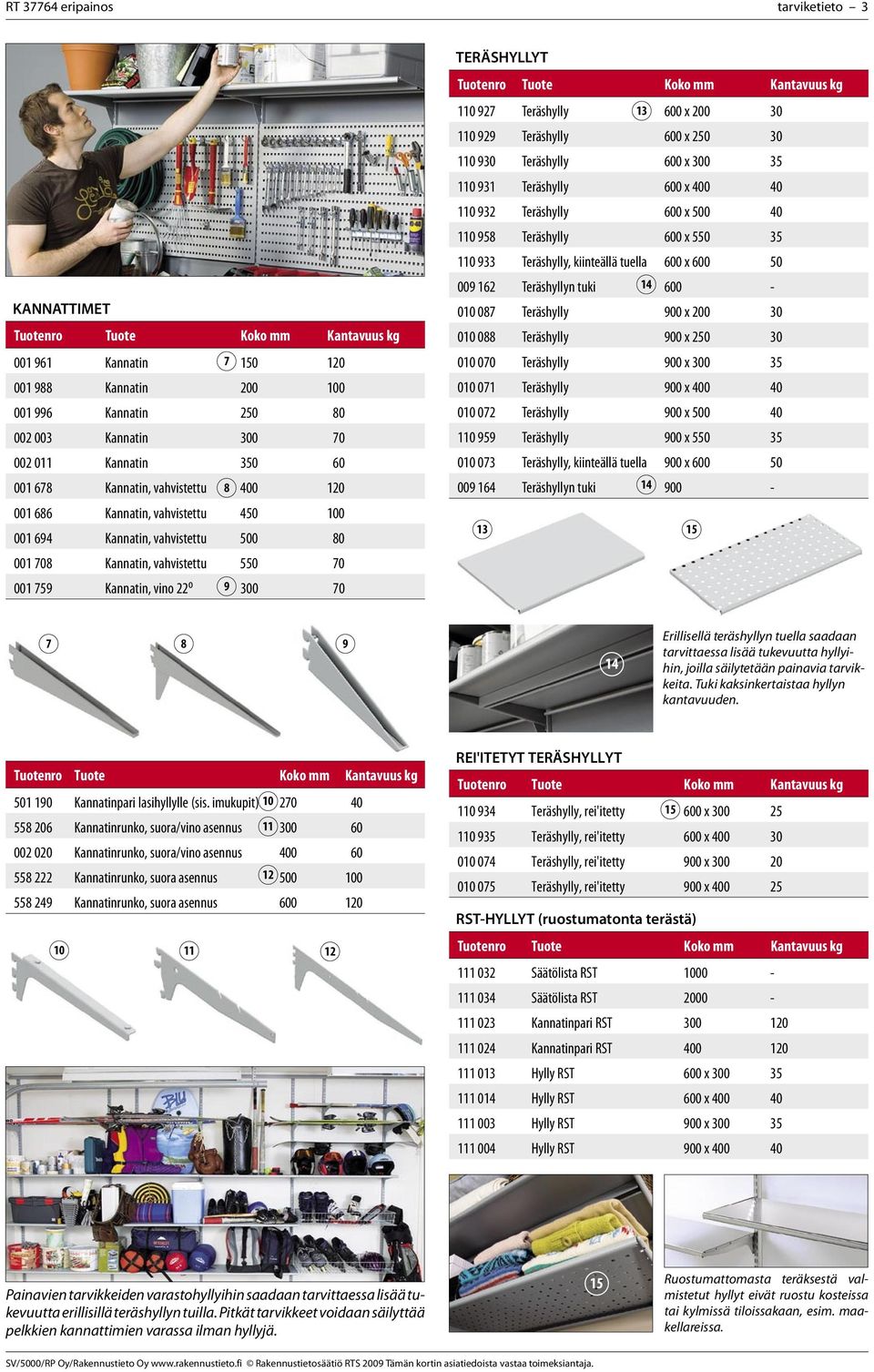

3 RT eripainos tarviketieto 3 KANNATTIMET Kannatin Kannatin Kannatin Kannatin Kannatin Kannatin, vahvistettu Kannatin, vahvistettu Kannatin, vahvistettu Kannatin, vahvistettu Kannatin, vino 22 o TERÄSHYLLYT Teräshylly x Teräshylly 600 x Teräshylly 600 x Teräshylly 600 x Teräshylly 600 x Teräshylly 600 x Teräshylly, kiinteällä tuella 600 x Teräshyllyn tuki Teräshylly 900 x Teräshylly 900 x Teräshylly 900 x Teräshylly 900 x Teräshylly 900 x Teräshylly 900 x Teräshylly, kiinteällä tuella 900 x Teräshyllyn tuki Erillisellä teräshyllyn tuella saadaan tarvittaessa lisää tukevuutta hyllyihin, joilla säilytetään painavia tarvikkeita. Tuki kaksinkertaistaa hyllyn kantavuuden Kannatinpari lasihyllylle (sis. imukupit) Kannatinrunko, suora/vino asennus Kannatinrunko, suora/vino asennus Kannatinrunko, suora asennus Kannatinrunko, suora asennus REI'ITETYT TERÄSHYLLYT Teräshylly, rei'itetty x Teräshylly, rei'itetty 600 x Teräshylly, rei'itetty 900 x Teräshylly, rei'itetty 900 x RST-HYLLYT (ruostumatonta terästä) Säätölista RST Säätölista RST Kannatinpari RST Kannatinpari RST Hylly RST 600 x Hylly RST 600 x Hylly RST 900 x Hylly RST 900 x Painavien tarvikkeiden varastohyllyihinsaadaan tarvittaessa lisää tukevuutta erillisilläteräshyllyntuilla. Pitkät tarvikkeet voidaansäilyttää pelkkien kannattimien varassa ilman hyllyjä. 15 Ruostumattomasta teräksestä valmistetut hyllyt eivät ruostu kosteissa tai kylmissä tiloissakaan, esim. maakellareissa.

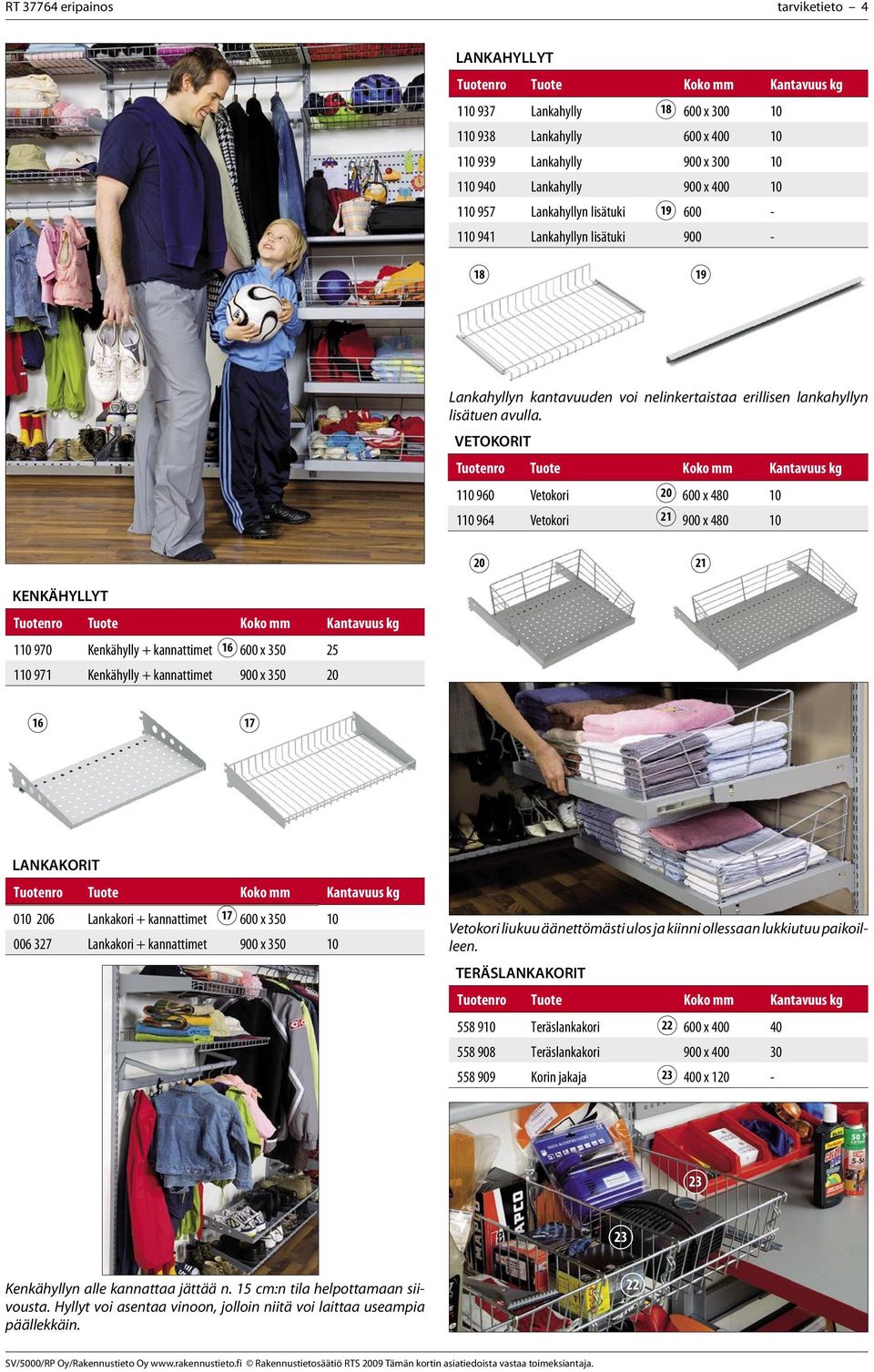

4 RT eripainos tarviketieto 4 LANKAHYLLYT Lankahylly x Lankahylly 600 x Lankahylly 900 x Lankahylly 900 x Lankahyllyn lisätuki Lankahyllyn lisätuki Lankahyllyn kantavuuden voi nelinkertaistaa erillisen lankahyllyn lisätuen avulla. VETOKORIT Vetokori x Vetokori x KENKÄHYLLYT Kenkähylly + kannattimet x Kenkähylly + kannattimet 900 x LANKAKORIT Lankakori + kannattimet x Lankakori + kannattimet 900 x Vetokori liukuuäänettömästiulos ja kiinniollessaanlukkiutuu paikoilleen. TERÄSLANKAKORIT Teräslankakori x Teräslankakori 900 x Korin jakaja x Kenkähyllyn alle kannattaa jättää n. 15 cm:n tila helpottamaan siivousta. Hyllyt voi asentaa vinoon, jolloin niitä voi laittaa useampia päällekkäin. 22

5 RT eripainos tarviketieto 5 HOUSUNKANNATTIMET Tuote Koko mm Housunkannatin naulakkoon, 4 kpl pss KIRJATUET JA HYLLYNJAKAJAT Tuote Koko (syvyys x korkeus) mm Kirjatuki, levymalli x Kirjatuki, lanka 200 * x Kirjatuki, lanka 250 * 250 x Hyllynjakajapari 300 x Hyllynjakajapari x 200 * Kiinnitys säätölistaan Housunkannattimet 600 mm leveässä naulakossa housunkannatinpaikkoja 8 kpl Housunkannattimet 900 mm leveässä naulakossa housunkannatinpaikkoja16kpl Housunkannattimet kiinnitetään naulakon 600 mm tai 900 mm reikiin. VAATENAULAKOT JA -TANGOT Naulakko, 5 koukkua Naulakko, 8 koukkua Vaatetanko x Vaatetanko 900 x Vaatteiden kannatinputki, 25 mm, sinkitty Putkenkannatin, pääty, sinkitty Putkenkannatin, keskiosa, sinkitty SÄÄTÖHYLLYT Säätöhylly, vasen x Säätöhylly, oikea x Säätöhylly, vasen 900 x Säätöhylly, oikea 900 x Säätöhylly, vasen 900 x Säätöhylly, oikea 900 x Säätöhylly, vasen 900 x Säätöhylly, oikea 900 x Säätöhyllyjen portaaton säätömahdollisuus vaakasuunnassa on mm.

6 RT eripainos tarviketieto 6 REIKÄTAUSTAT JA -LEVYT Tuote Koko mm Reikätausta 600 x Reikätausta x Reikätausta 600 x Reikätausta 900 x Reikätausta 900 x Reikätausta 900 x Reikälevy 454 x Reikälevy x Reikälevy 949 x Reikälevy 949 x R-KANNATTIMET (kiinnitys reikätaustaan ja reikälevyyn) R-kannatinsarja: 16 kpl, sinkitty pituus x vahvuus R1 (5 kpl) x R1 (5 kpl) 50 x R1 (5 kpl) 80 x R1 (5 kpl) 100 x R1 (5 kpl) 100 x R1 (5 kpl) 150 x R1 (5 kpl) 150 x R1 (5 kpl) 200 x R1 (5 kpl) 200 x R1 (5 kpl) 300 x R1 (5 kpl) 300 x 8 8 pit. x vahv. x lev R2 (5 kpl) x 3 x R2 (5 kpl) 150 x 4 x R2 (5 kpl) 200 x 6 x pituus R13 (5 kpl) Reikätausta kiinnitetään säätölistaan. Reikälevy kiinnitetään seinään halkaisija R19 (5 kpl) R19 (5 kpl) R29 (5 kpl) R29 (5 kpl) 60 5 pituus x vahvuus R30 (5 kpl) x R30 (5 kpl) 100 x 6 20 Varastossa ja autotallissa säilytettävät työkalut sekä työ- ja puutarhavälineet pysyvät kätevästi paikoillaan reikätaustaan kiinnitetyissä R-kannattimissa. Pienet tarvikkeet säilytetään laatikkolistoihin kiinnitettävissä muovilaatikoissa Sovellan koko R-kannatinvalikoima osoitteessa LAATIKKOLISTAT Tuote Koko mm Laatikkolista + laatikot 5 kpl Laatikkolista + laatikot 8 kpl Isot laatikot ja tarvikkeet mahtuvat hyvin cm syviin hyllyihin.

7 RT eripainos tarviketieto 7 Vapaasti seisova hyllyjärjestelmä Valitse vapaasti seisovan hyllystön runkotarvikkeet käytössä olevan tilan mukaan. Hyllyn korkeuden määrää säätöputken korkeus, syvyyden H-jalka ja leveyden H-tuki. Sovella-hyllystö Vapaasti lattialla seisova Sovella-hyllystö voidaan sijoittaa seinän viereen (ks. kuva RT-kannessa) tai siitä voidaan rakentaa keskilattiahyllystö, johon käyvät kaikki Sovella-järjestelmän varusteluosat. VAPAASTI SEISOVAN HYLLYSTÖN RUNKOTARVIKKEET Säätöputki + tallat Säätöputki + tallat H-jalkaosa + tallat 44a H-jalkaosa + tallat H-jalkaosa + tallat H-tuki + koukut H-tuki + koukut Alatason kannatin Alatason kannatin Alatason kannatin Alatason kannatin Sovella-hyllystö on tukeva, putkirakenteinen hyllystö, joka on nopea asentaa ja jota voi helposti laajentaa. Hyllyjen säätöväli on 28 mm ja maksimikantavuus 150 kg. Saatavana useita mittavaihtoehtoja. Lisätietoja Sovella-myynnistä. KAAPINKANNATTIMET Tuote Kaapinkannatin, ylä, laipallinen, oikea Kaapinkannatin, ylä, laipallinen, vasen Kaapinkannatin, ala/ylä, oikea Kaapinkannatin, ala/ylä, vasen a 47 HYLLYNJATKOPIDIKE Tuote Materiaali Hyllynjatkopidike, 1-puol. 45 muovi Hyllynjatkopidike, 2-puol. 46 muovi Hyllynjatkopidikkeiden avulla voi puuhyllyjä liittää tukevasti toisiinsa vaakasuunnassa. Esimerkiksi puiset kaapit voidaan kiinnittää säätölistoihin kaapinkannattimien avulla, jolloin seinään ei tarvitse tehdä reikiä.

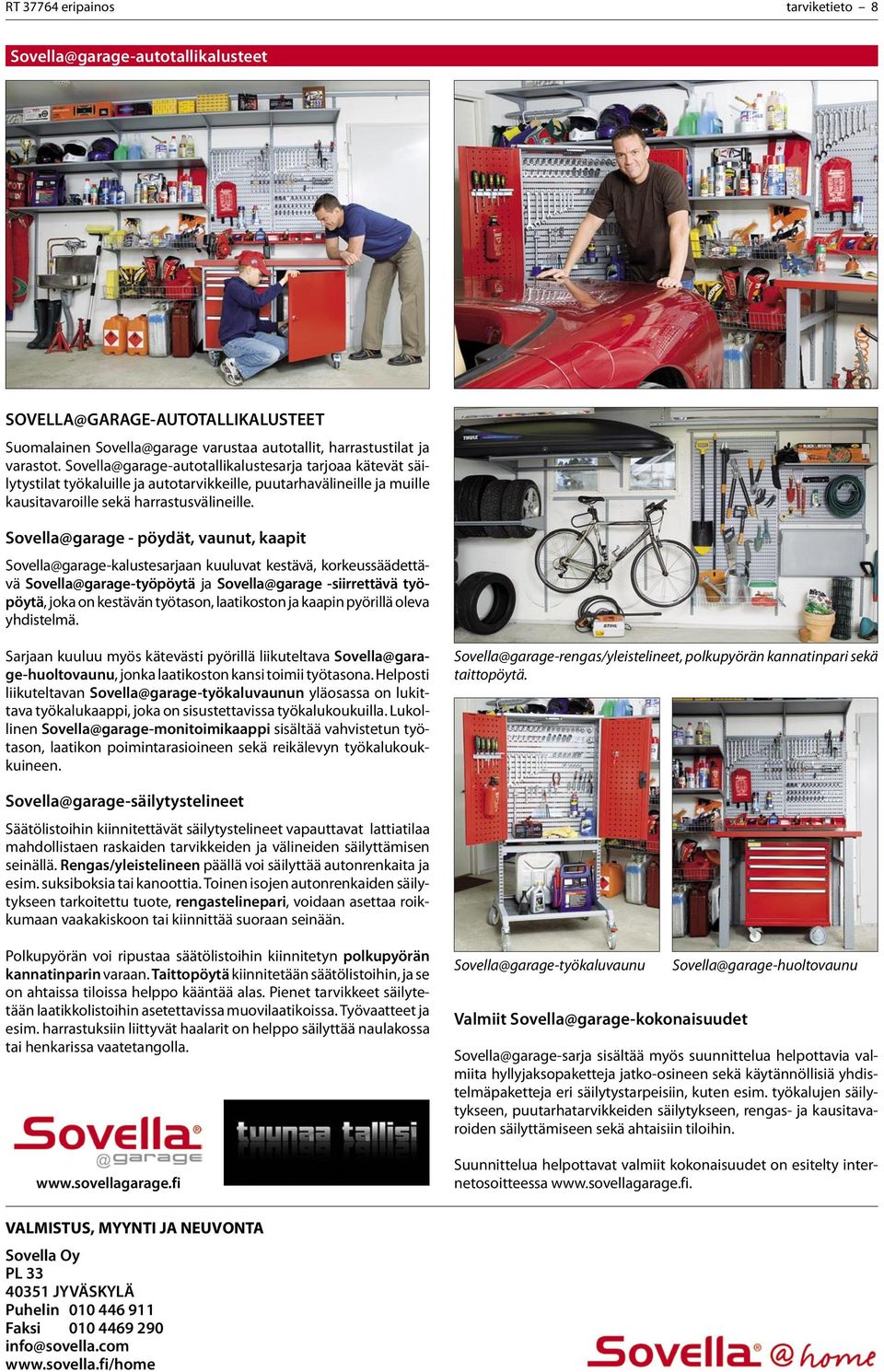

8 RT eripainos tarviketieto 8 Sovella@garage-autotallikalusteet SOVELLA@GARAGE-AUTOTALLIKALUSTEET Suomalainen Sovella@garage varustaa autotallit, harrastustilat ja varastot. Sovella@garage-autotallikalustesarja tarjoaa kätevät säilytystilat työkaluille ja autotarvikkeille, puutarhavälineille ja muille kausitavaroille sekä harrastusvälineille. Sovella@garage - pöydät, vaunut, kaapit Sovella@garage-kalustesarjaan kuuluvat kestävä, korkeussäädettävä Sovella@garage-työpöytä ja Sovella@garage -siirrettävä työpöytä, joka on kestävän työtason, laatikoston ja kaapin pyörillä oleva yhdistelmä. Sarjaan kuuluu myös kätevästi pyörillä liikuteltava Sovella@garage-huoltovaunu, jonka laatikoston kansi toimii työtasona. Helposti liikuteltavan Sovella@garage-työkaluvaunun yläosassa on lukittava työkalukaappi, joka on sisustettavissa työkalukoukuilla. Lukollinen Sovella@garage-monitoimikaappi sisältää vahvistetun työtason, laatikon poimintarasioineen sekä reikälevyn työkalukoukkuineen. Sovella@garage-rengas/yleistelineet, polkupyörän kannatinpari sekä taittopöytä. Sovella@garage-säilytystelineet Säätölistoihin kiinnitettävät säilytystelineet vapauttavat lattiatilaa mahdollistaen raskaiden tarvikkeiden ja välineiden säilyttämisen seinällä. Rengas/yleistelineen päällä voi säilyttää autonrenkaita ja esim. suksiboksia tai kanoottia. Toinen isojen autonrenkaiden säilytykseen tarkoitettu tuote, rengastelinepari, voidaan asettaa roikkumaan vaakakiskoon tai kiinnittää suoraan seinään. Polkupyörän voi ripustaa säätölistoihin kiinnitetyn polkupyörän kannatinparin varaan. Taittopöytä kiinnitetään säätölistoihin, ja se on ahtaissa tiloissa helppo kääntää alas. Pienet tarvikkeet säilytetään laatikkolistoihin asetettavissa muovilaatikoissa. Työvaatteet ja esim. harrastuksiin liittyvät haalarit on helppo säilyttää naulakossa tai henkarissa vaatetangolla. Sovella@garage-työkaluvaunu Valmiit Sovella@garage-kokonaisuudet Sovella@garage-huoltovaunu Sovella@garage-sarja sisältää myös suunnittelua helpottavia valmiita hyllyjaksopaketteja jatko-osineen sekä käytännöllisiä yhdistelmäpaketteja eri säilytystarpeisiin, kuten esim. työkalujen säilytykseen, puutarhatarvikkeiden säilytykseen, rengas- ja kausitavaroiden säilyttämiseen sekä ahtaisiin tiloihin. Suunnittelua helpottavat valmiit kokonaisuudet on esitelty internetosoitteessa VALMISTUS, MYYNTI JA NEUVONTA Sovella Oy PL JYVÄSKYLÄ Puhelin Faksi info@sovella.com
