1 Tuotekatalogi

2 TEKLAB on erikoistunut toimittamaan modulaarisia ja monikäyttöisiä sähkötyöpisteitä sekä teollisuuden että oppilaitosten tarpeisiin. TEKLAB-ratkaisuja käytetään esimerkiksi seuraavilla aloilla: OPPILAITOKSET Elektroniikkalaboratoriot Sähkötekniikkalaboratoriot Fysiikan laboratoriot Kalibrointilaboratoriot ICT-laboratoriot Ilmailutekniikan laboratoriot Autotekniikan laboratoriot Teollisuuden koulutuskeskukset TEOLLISUUS Sähköteollisuus Elektroniikkateollisuus Prosessiteollisuus Sotatarviketeollisuus Lääketeollisuus Merenkulku Elintarviketeollisuus 30-vuotisen toiminta-aikansa aikana TEKLAB on tehnyt toimituksia yli 100 maahan. Tämä kansainvälinen kokemus yhdistettynä yli 1000 laboratorion ja työpisteen toimituksiin on tuonut TEKLABille tietotaitoa, jota se hyödyntää kehittäessään alallaan johtavia ratkaisuja maailmassa. TEKLAB toimii maailmanlaajuisesti laajan kumppaniverkoston avulla. Asiakkaat ja kumppanit tuntevat TEKLABin luotettavana suomalaisena toimittajana, joka tarjoaa laadukkaita ja pitkäikäisiä ratkaisuja. Oikeudet esitteen muutoksiin pidätetään. Copyright: TEKLAB 2

3 SISÄLLYSLUETTELO Laboratorioesimerkit... 4 Laboratoriotuotteet... 6 Työpisteet Varusteet ja kalusteet Syöttöyksiköt Säädettävät DC-jännitelähteet Kiinteät DC-jännitelähteet vaiheiset AC-jännitelähteet vaiheiset AC-jännitelähteet Huollettavan laitteen liitännät vaiheiset AC-liitännät Liitännät Digitaaliset yleismittarit LCR-mittarit Funktiogeneraattorit Analogiset oskilloskoopit Digitaaliset oskilloskoopit Oskilloskooppien harjoitussarjat Tehoanalysaattorit RF-laitteet Kalibrointilaitteet Testauslaitteet Juotoslaitteet Copyright: TEKLAB 3

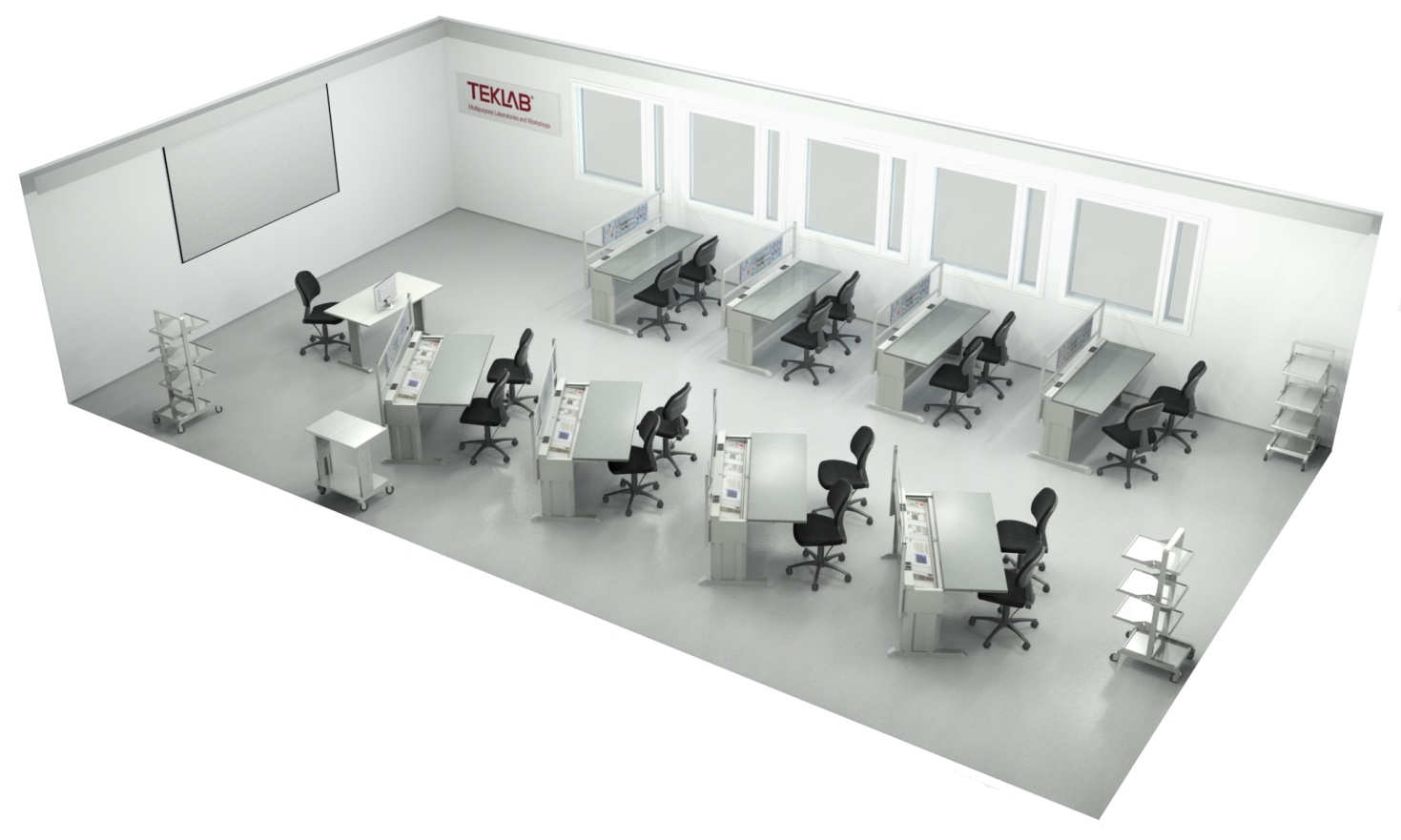

4 Laboratorioesimerkit MONIKÄYTTÖINEN HELP3-LABORATORIO TEKLAB Help3-työpiste perustuu ainutlaatuiseen monikäyttörakenteeseen, joka mahdollistaa teoriatunnit ja laboratorioharjoitukset samassa tilassa. Työpisteiden kompaktin koon ansiosta laboratorio voidaan perustaa myös tavallisiin luokkahuoneisiin, joissa tilaa on rajoitetusti. Help3-työpisteet ovat erinomainen ratkaisu sähkötekniikan perusopetukseen, fysiikan laboratorioihin sekä sähkötekniikan opettamiseen esimerkiksi tietoliikennetekniikan ja autotekniikan opiskelijoille. MONIKÄYTTÖINEN RAKENNE Help3-työpisteissä on modulaarinen sisäänrakennettu laitepaneeli, joka voidaan kalustaa asiakkaan tarpeiden mukaan. Integroidut laitteet voidaan piilottaa liukuvan pöytätason alle silloin kun niitä ei tarvita. Näin sähkötyöpiste toimii myös tavallisena työpöytänä. Pöytätaso voidaan myös lukita, jolloin laitteet ja varusteet voidaan säilyttää turvallisessa paikassa. Lisävarusteena oppilaiden työpisteisiin on saatava myös sähkölukko, jota voidaan hallita keskitetysti TEKLAB TLC - ohjelmiston kautta. Help3-työpiste: teoriatila Help3-työpiste: laboratoriotila TURVALLINEN JA TOIMIVA LABORATORIO Kaikki TEKLAB-työpisteet on varustettu sähköisillä suojajärjestelmillä turvallisen käytön mahdollistamiseksi. Laitteiden, liitäntöjen ja kaapeleiden integrointi vapauttaa paljon pöytätilaa, mikä tekee työpisteistä toimivia käyttää. Käytännöllinen suunnittelu tekee laboratoriosta myös hyvännäköisen. TYYPILLINEN TOIMITUSSISÄLTÖ Help3-työpisteet Integroidut laitteet Integroidut paikat harjoitusmateriaaleille Telineet ja liitännät tietokoneille Kalusteet (kaapit, laatikostot, tuolit) Suunnittelu Asennus ja koulutus Copyright: TEKLAB 4

5 Laboratorioesimerkit MONIKÄYTTÖINEN HELP5 / HELP10 -LABORATORIO Help5 / Help10 moottoroidut monitoimityöpisteet tarjoavat joustavuutta teknisiin opetustiloihin: moottoroitu paneeliosa voidaan ajaa ylös / alas, jolloin teoriatila muuttuu laboratorioksi ja päinvastoin. Monikäyttöisyys tuo merkittäviä säästöjä tilankäyttöön, koska samaa tilaa voidaan käyttää tehokkaammin. SOVELTUVAT OPETUSAIHEET Help5 / Help10 moottoroidut monitoimityöpisteet ovat oikea valinta esimerkiksi elektroniikan ja tietoliikennetekniikan opetukseen. Yhdessä TEKLAB TLC laboratorionhallintaohjelmiston kanssa työpisteet tekevät laboratoriosta aidosti monikäyttöisen tilan. INTEGROITU VARASTOTILA Help5-työpisteet sisältävät integroidun varastotilan paneelin sisällä. Tilassa voidaan kätevästi säilyttää esimerkiksi harjoitusmateriaalit. Näin tarve ulkopuoliselle varastotilalle vähenee ja samalla säästetään aikaa kun kaikki tarvikkeet ovat nopeasti saatavilla työpisteessä. Help10-työpiste lisää mahdollisuuden integroida A4-kokoisia harjoituspaneeleja. Näin työpistettä voidaan käyttää monen eri tekniikan opetukseen yksikertaisesti vaihtamalla harjoitussisältö. Työipste soveltuu käytettäväksi myös interaktiivisten kytkentäalustojen ja koulun omien harjoitusmateriaalien kanssa. AINUTLAATUINEN TOIMINNALLISUUS Help10-työpiste Help5 / Help10 laboratoriota voidaan ohjata keskitetysti opettajan tietokoneella olevalla TEKLAB TLC -ohjelmistolla. Keskitetty ohjaus muuttaa laboratorion teorialuokaksi alle 30 sekunnissa. Tämän lisäksi opettajalla on mm. seuraavat ohjaukset: Työpisteiden ohjaus (YLÖS / ALAS / LUKITUS) Sähkönsyötön ohjaus (ON / OFF) Jännitelähteiden jännite- ja virtarajoitus Tietokoneiden valvonta ja ohjaus Oppilaat voivat ohjata laitteita TEKLAB Client ohjelmistolla. Oppilailla on myös mahdollisuus käyttää tiedonkeruutoimintoja ja tallentaa mittaustulokset tietokoneelle. MIKSI HELP5 / HELP10 LABORATORIO? 2 in 1 konsepti: laboratorioharjoitukset ja teoriatunnit samassa tilassa Kaikki laitteet ja opetusmateriaali on saatavilla yhdellä napin painalluksella Soveltuu monen eri tekniikan opetukseen: Sähkötekniikka Elektroniikka Tietoliikennetekniikka jne. Help10 laboratorio teoriatilassa: Kaikki laitteet ovat turvallisesti varastoituna työpisteiden sisällä. Help10-laboratorio työtilassa: Kaikki laitteet ovat käytännöllisesti esillä. Copyright: TEKLAB 5

6 Laboratoriotuotteet TLC TEKLAB Laboratorionhallinta TEKLAB Laboratory Control (TLC) ohjelmisto on suunniteltu erityisesti oppilaitosten tarpeisiin. TLC-ohjelmiston avulla opettaja voi helposti hallita koko opetuslaboratoriota. TEKLAB-monitoimityöpisteet ja laitteet yhdessä TLC-ohjelmiston kanssa tekevät opetusympäristöstä monikäyttöisen ja joustavan tilan. TLC-ohjelmistolla opettaja voi työpisteitä ja laitteita omalta PC:ltä käsin. Monipuoliset ryhmäohjaukset esiaseteltavin arvoin tekevät ohjelmistosta tehokkaan ja helppokäyttöisen työkalun opettajalle. Ohjelmistosta on saatavilla kolme versiota: TLCLITE, TLCBASIC ja TLCPRO. TLCLITE ohjaa oppilaiden monitoimityöpisteitä: Laitepaneelien ylös/keskelle/alas-ohjaukset (Help5 ja Help10 -työpisteet) Työpisteiden lukitus (Help5 ja Help10 työpisteet) TLCBASIC sisältää TLCLITE ominaisuudet lisäten: Kytkentälupa Sähköt päältä -ohjaus Sähköt päällä -tieto Hätä-seis -painiketieto Kutsupainike Turvallisuustestaus TLCPRO sisältää yllä mainitut ominaisuudet lisäten: Tasa- ja vaihtojännitelähteiden asetukset, lukitukset ja vikadiagnostiikka Mittauslaitteiden tilojen seuranta Laitteiden ryhmäohjaukset PC:iden hallinta ja valvonta Näyttöjen siirrot ja ohjaukset Ohjelmisto TLCLITE TLCBASIC TLCPRO Kuvaus TEKLAB laboratorionhallinta, lite TEKLAB laboratorionhallinta, basic TEKLAB laboratorionhallinta, pro Opettajan hallintaohjelmisto Oppilaiden työpisteet Local Area Network (LAN) Copyright: TEKLAB 6

7 Laboratoriotuotteet TMLC TEKLAB Laboratorion mobiiliohjaus Edistyksellinen TEKLAB Mobile LabControl (TMLC) antaa opettajalle mahdollisuuden ohjata laboratoriota älypuhelimella. Opettaja voi esimerkiksi antaa etänä työpisteiden käyttöoikeudet pienille oppilasryhmille ja valvoa työtä webkameran kautta. Mobiiliohjauksella opettaja voi: Avata työpisteiden lukitukset ja antaa kytkentäluvan sähkölle Sulkea laboratorion katkaisemalla sähköt ja ajamalla/lukitsemalla työpisteet ala-asentoon Vastaanottaa viestin, kun oppilas on painanut KUTSUpainiketta tai hätäkatkaisijaa työpisteessä Valvoa oppilaiden työtä laboratorioon asennetun webkameran kautta Valvoa ja hallita oppilaiden tietokoneita TMLC sisältää: TMLC-ohjelmisto suositeltuun älypuhelimeen Älypuhelin (suositeltu malli, lisäpuhelimia voidaan tilata erikseen) Web-kamera laboratorioon WLAN access point Malli TMLC Kuvaus TEKLAB laboratorion mobiiliohjaus Opettajan tai koulun henkilökunnan puhelin LABORATORIO 2, 3. LABORATORIO WLAN access point Opettajan työpiste Paikallisverkko (LAN) Oppilaan työpiste Oppilaan työpiste Oppilaan työpiste Oppilaan työpiste Oppilaan työpiste Oppilaan työpiste Oppilaan työpiste Oppilaan työpiste Oppilaan työpiste Copyright: TEKLAB 7

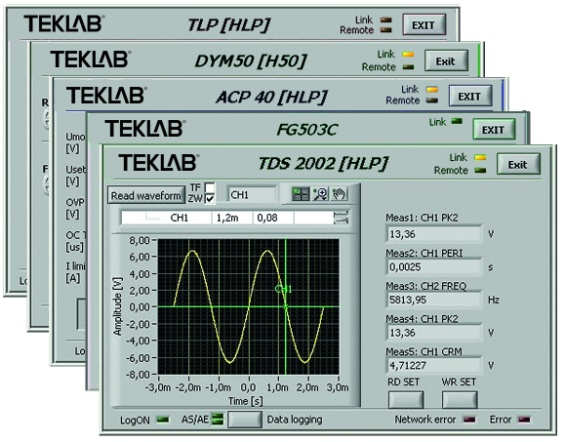

8 Laboratoriotuotteet TEKLAB Client -ohjelmistot Ohjelmistot laitehallintaan Teklab Client -laiteperhe rakentuu älykkäistä, tunnettujen valmistajien laitteista. Nopea 2-suuntainen kommunikointi ja monipuoliset käyttöliittymät mahdollistavat mm. automaattisten mittausten tekemisen ilman ohjelmointia. Laitteiden mukana toimitetaan sekä ulkoasultaan että operoinniltaan yhdenmukaiset käyttöliittymät, sisältäen mm. asettelu- ja mittausarvojen tallennustoiminnot, esim. oskilloskoopin näytön tallennus ja liittäminen raportteihin. Kehittynyt dataloggeritoiminto mahdollistaa mm. useiden suureiden samanaikaisen seurannan ja tallennuksen tiedostoon tai yksittäisen arvon tallennuksen snapshot-toiminnolla. Kehittyneet TCP/IP-pohjaiset LabView-ajurit nopeuttavat omien sovellusten tekemistä. Kaikkia laitteita voidaan operoida myös manuaalisesti.. Ohjelmisto ACPETHERNET TLPETHERNET AFGETHERNET FLUKEETHERNET TDSSW Kuvaus TCP / IP -liitäntä, Client-ohjelmisto ja LabVIEW ajuri ACP-sarjan AC-jännitelähteisiin TCP / IP -liitäntä, Client-ohjelmisto ja LabVIEW ajuri TLP-sarjan DC-jännitelähteisiin Client-ohjelmisto AFG3000 vapaan aaltomuodon / funktiogeneraattoreihin Client-ohjelmisto FLUKE8800- sarjan digitaalisiin yleismittareihin Client-ohjelmisto TBS ja TDS sarjan oskilloskooppeihin Copyright: TEKLAB 8

9 Laboratoriotuotteet LABORATORION TUTUSTUMISPAKETTI Johdatus sähkölaboratorioon PowerPoint esitys, kesto n. 2 tuntia Esitystä käytetään sähkötekniikan laboratorioympäristön esittelemiseen uusille opiskelijoille Esitys sisältää seuraavat aiheet: Sähköturvallisuus Sähkötekniikan suojajärjestelmät ESD Laboratorioympäristö Teklab-työpisteen kuvaus Malli LABTUTOR Kuvaus Laboratorion tutustumispaketti MITTAUSLAITTEIDEN OPASMATERIAALIT Käyttö- ja sovellusoppaat mittauslaitteille Turvalliset mittaukset yleismittarilla DVD Oppaat oskilloskoopin, mittapäiden ja funktiogeneraattorin käyttöön, PDF Oskilloskoopin perustoiminnot juliste Malli LABMEAS Kuvaus Mittauslaitteiden materiaalipaketti LABORATORION VÄRIOPTIOT Valitse oma värimaailmasi laboratorioon Valinnaiset värit on saatavana kaappien oviin, laatikoihin, työpisteiden jalkojen sivupintaan, taustareikälevyihin sekä tuoleihin Malli LABCOLOUR Kuvaus Laboratorion värioptio LUKITUSJÄRJESTELMÄ KALUSTEILLE Laboratorion kalusteet voidaan varustaa kolmitasoisella lukitusjärjestelmällä Malli LABLOCK Kuvaus 3-tasoinen lukitusjärjestelmä laboratoriokalusteille Copyright: TEKLAB 9

10 Laboratoriotuotteet LABORATORION TYÖKALUPAKETTI Monitoimityökalu, 8 kpl Säädettävä nopeus kierr./min Karalukitus: auttaa tarvikkeiden vaihdossa Innovatiivinen EZ Twist -nokka tarvikkeiden vaihtoon ei tarvita avainta Integroitu ripustuskoukku: työkalun ripustamiseen työkalunpitimeen tai lähelle projektia. Vaihdettavat hiiliharjat 130 W:n moottori: optimaalinen teho Soft grip -kädensija: vähentää tärinää ja antaa paremman otteen Ruuvipuristin, 8 kpl Imukuppikiinnitys pöytätasoon Voidaan kääntää 360 ja kallistaa 90 Piirilevyteline, 8 kpl Max. piirilevyn koko: 160 x 235 mm Voidaan pyörittää 360 ; lukittava Piirikorttipidike jousituennalla Taivutettava varsi, jossa tuki kiinnitettäville komponenteille ESD-suojattu Suojalasit, 24 kpl Kehyksetön rakenne takaa hyvän näkyvyyden Pehmustetut sangat Kirkkaat polykarbonaattilinssit suojaavat Malli LABTOOL Kuvaus Laboratorion työkalupaketti LABORATORION YLLÄPITOPAKETTI Ylläpitopaketti auttaa pitämään laboratoriolaitteet asianmukaisessa kunnossa. Säännölliset testit mahdollistavat mukavamman ja turvallisemman työskentelyn. Tarkastusrutiini on suunniteltu suoritettavaksi kerran vuodessa Ylläpitopaketti sisältää: Ylläpito-ohjelma Testausraportit Turvallisuustesteri ja suojatut testausjohtimet Digitaalinen yleismittari Kantosalkku Ylläpito-ohjelma sisältää esimerkiksi: PE-johtimien jatkuvuustestaus Johtimien eristysresistanssitestaus Syötön johdotuksen analyysi Vikavirtasuojan / vikavirtapiirin testaus Laitetestit Malli LABCHECK Kuvaus Laboratorion ylläpitopaketti Copyright: TEKLAB 10

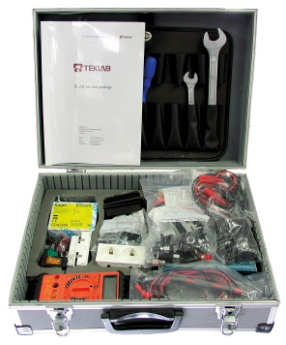

11 Laboratoriotuotteet LABORATORION VARAOSAPAKETTI Varaosapaketin avulla voidaan korjata laitteiden yksinkertaisia vikoja Paketti suunnitellaan yksilöllisesti kullekin laboratoriokokonaisuudelle Varaosapaketti sisältää mm. Kantosalkku Oskilloskoopin mittapäät Yleismittarin mittakaapelit Juotin ja juottimen kärjet Sulakkeita ja kytkimiä Johdinsarja Vikavirtasuoja ESD-varusteet Työpisteiden ruuvisarja Malli LABSPARE Kuvaus Laboratorion varaosapaketti LABORATORION TURVALLISUUSPAKETTI Ensiapukaappi seinäkiinnityksellä sisältää laajan valikoiman ensiaputarvikkeita. Kaikki tarvikkeet ovat pölyltä ja lialta suojattuna läpinäkyvän kannen alla. Ensiapukaapin sisältö: Ensiapusiteitä Tartuntasuojapakkaus Laastariautomaatti, sis. 85 laastaria Haavapyyhe Kalvolaastareita Hätäensiapuohje Sammutin Jauhesammutin Kapasiteetti 1 kg Sopii myös sähköpalojen sammutukseen Helppo käyttää ja annostella Seinäkiinnike Malli LABSAFE Kuvaus Laboratorion turvallisuuspaketti LABORATORION ESD-PAKETTI ESD-testausasema, 1 kpl ESD-ranneke ja kenkätesteri Testausohjetaulu Seinäkiinnityssarja ESD-takit, 20 kpl Unisex-malli Puolijohtava materiaali Pestävissä ilman puolijohtavuuden heikkenemistä ESD-kenkäsuojat, 100 paria ESD-kenkäsuojat puolijohtavalla teipillä Malli LABESD Kuvaus Laboratorion ESD-paketti Copyright: TEKLAB 11

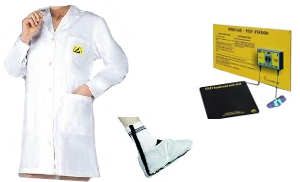

12 Laboratoriotuotteet ESD-VARUSTEET Staattisen sähkön purkaukset aiheuttavatt usein häiriöitä elektronisissa laitteissa: herkät komponentit voivat tuhoutua heti tai vika voi ilmetä myöhemmin. TEKLAB tarjoaa sähkötyöpisteisiin kattavat ESD-suojausjärjestelmät, jotka auttavat välttämään ESD-ongelmia. ESD-varusteet Help5 ja Help10 -työpisteisiin ESD-varusteet Concept-työpisteisiin, matala malli Malli ESD1-HELP5 ESD2-HELP5 Kuvaus 1 kpl maadoitusranneke, ESD- maadoitussarja työpisterungolle, matto säilytystilaan, kytkentärasia 1 kpl maadoitusranneke, ESD-matto säilytystilaan, maadoitussarja työpisterungolle, ESD-lattiamatto, kytkentärasia Malli ESD1-TL ESD2-TL Kuvaus 1 kpl maadoitusranneke, ESD-matto paneelin päälle, maadoitussarja työpisterungolle, kytkentärasia 1 kpl maadoitusranneke, ESD-matto paneelin päälle, maadoitussarja työpisterungolle, ESD-lattiamatto, kytkentärasia ESD-varusteet Help3-työpisteisiin ESD-varusteet TL-työpisteisiin Malli ESD1-HELP3 ESD2-HELP5 Kuvaus 1 kpl maadoitusranneke, maadoitussarja työpisterungolle, kytkentärasia 1 kpl maadoitusranneke, maadoitussarja työpisterungolle, ESD-lattiamatto, kytkentärasia Malli ESD1-TLA ESD2-TLA Kuvaus 1 kpl maadoitusranneke, maadoitussarja työpisterungolle, kytkentärasia 1 kpl maadoitusranneke, maadoitussarja työpisterungolle, ESD-lattiamatto, kytkentärasia ESD-varusteet Concept-työpisteisiin, korkea malli ESD-ranneke Malli ESD1-TH ESD2-TH Kuvaus 1 kpl maadoitusranneke, ESD-matto paneelin päälle, maadoitussarja työpisterungolle, kytkentärasia 1 kpl maadoitusranneke, ESD-matto paneelin päälle, maadoitussarja työpisterungolle, ESD-lattiamatto, kytkentärasia Malli AER1400K Kuvaus 1 kpl ESD-ranneke Copyright: TEKLAB 12

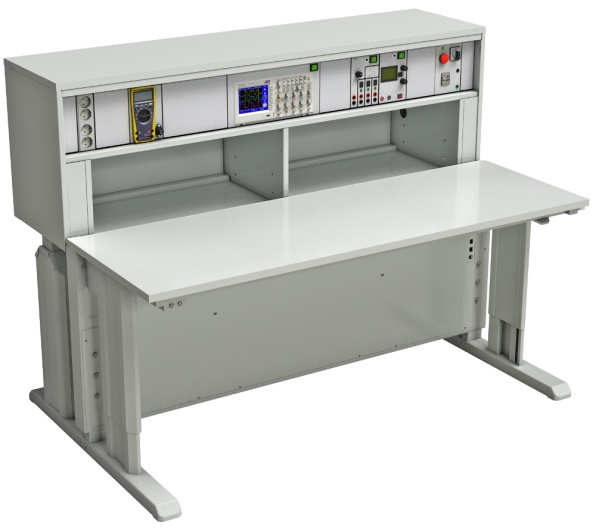

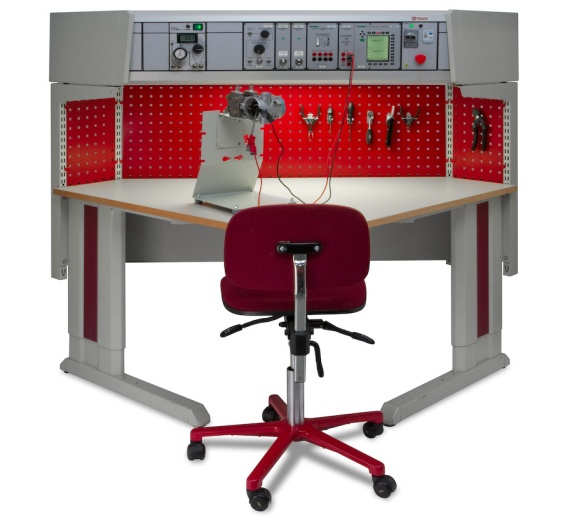

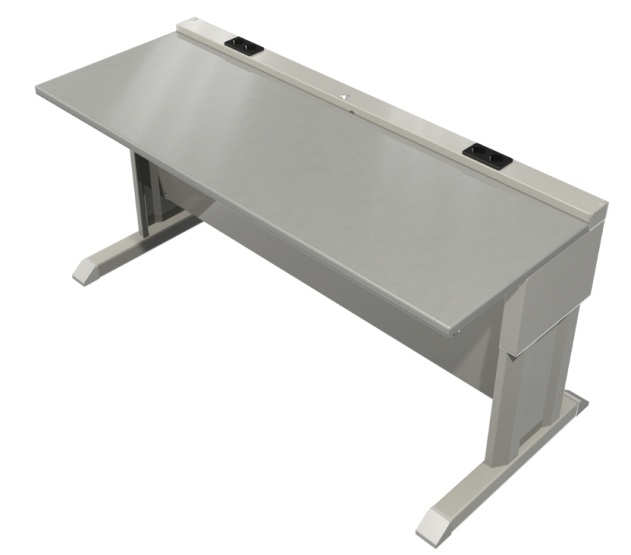

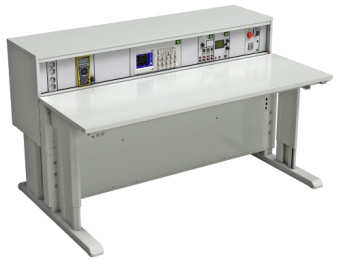

13 Työpisteet Moottoroitu monitoimityöpiste HELP5 Help5 - työskentelytila Help5 - varastotila käytettävissä Help5 - teoriaopetustila Help5 moottoroitu työpiste on oikea ratkaisu esimerkiksi elektroniikan ja telekommunikaatioteknologian harjoituslaboratorioihin. Muunneltava laboratorio tuo merkittäviä säästöjä tilan- ja ajankäyttöön: työpisteissä on vakiona lukittava säilytystila, jota voidaan käyttää laboratoriotarvikkeiden, komponenttien ja opetussarjojen varastointiin. Samoin laitteet voidaan lukita suojaan ajamalla paneeli alas silloin, kun niitä ei tarvita. Yhdessä TLC-ohjelmiston kanssa Help5-työpisteet tekevät laboratoriosta monikäyttöisen tilan. Monikäyttöinen rakenne: Laboratorioharjoitukset, tietotekniikan opetus ja teoriatunnit yhdessä tilassa Laitepaneeli varustettu nopeilla, hiljaisilla ja huoltovapailla sähkömoottoreilla Paneeliosa sisältää säilytystilan, joka soveltuu opetussarjojen, moottoreiden, juotostarvikkeiden jne. varastointiin. Varastotilan mitat, HELP5L20: 1780(L) x 420(S) x 268(K) mm, HELP5L18: 1586(L) x 420(S) x 268(K) mm Säilytystila on varustettu pistorasioilla, led-valaistuksella ja ethernet-liitännällä Laitteet ja tarvikkeet ovat turvassa luvattomalta käytöltä, kun paneeliosa on lukittu ala-asentoon Paneeliosaa voidaan ohjata sekä manuaalisella ohjaimella että TLC-ohjelmistolla Turvakytkin moottoroidun paneeliosan ja pöytätason välissä ESD-maalattu teräsrunko, ergonomiset L-jalat Pöytätaso laminaattipintainen ja reunalistoitettu pyöristetyllä muovilistalla, harmaa Optiona olevan ESD-tason pintalaminaatti ja sisus ovat puoli-johtavia, muoviset reunalistat Pöytätason kantavuus: 250 kg tasaista kuormaa Moduulirakenteinen laitepaneeli Laitteita voidaan lisätä myöhemmin Tyhjät moduulit on täytetty silkkipainetuilla, polykarbonaattipintaisilla teräslevyillä Säätötallat lattian epätasaisuuksien kompensoimiseksi Integroidut liitännät: 2 x Ethernet, 4 x pistorasia Voidaan liittää paikallisverkkoon ja käyttää TLC-ohjelmistojen kanssa Vakiomalli on suunniteltu käytettäväksi kannettavien tietokoneiden kanssa. Mikäli käytetään pöytätietokoneita, voidaan valita HELP5PC1/2-optiot Työpisteet, vakiotaso Työpisteet, ESD-taso Pöytätason mitat, L x S (mm) Moduulit, max. HELP5L18 EHELP5L x ¾ HELP5L20 EHELP5L x ¾ Optiot Help5-työpisteeseen HELP5PC1 Integroitu kaapelisarja pöytätietokoneelle. Sisältää luukun paneelitasossa, RGB tai DVI -signaalikaapelin, USBkaapelin sekä pistorasian näyttöä varten HELP5PC2 Integroitu kaapelisarja 2 pöytätietokoneelle. Sisältää 2 luukkua paneelitasossa, 2 RGB tai DVI -signaalikaapelia, 2 USB-kaapelia sekä 2 pistorasiaa näyttöjä varten CPULUKIT5 LOCK5RF ESD1-HELP Laatikostot 30 / 45 PC-taso, sis. näppäimistö-/hiiritason, lukittava, 230 (L) x 430 (S) x 430 (K) mm RF-ohjattu laboratorion lukitus / sähkönsyötön sammutus ESD-maadoitusvarustus Laatikostot kiinnitettäväksi pöytätason alle Copyright: TEKLAB 13

14 Työpisteet Moottoroitu monitoimityöpiste HELP10 Help10 - työskentelytila Help10 - teoriaopetustila Help10 moottoroitu monitoimityöpiste tarjoaa ainutlaatuista monikäyttöisyyttä teknisiin laboratorioihin: moottoroitu paneeliosa voidaan ajaa ylös / alas teorialuokan muuttamiseksi laboratorioksi ja päinvastoin Help10-mallin säilytystila voidaan varustaa ulosvedettävillä telineillä erilaisille opetussarjoille. Näin työpistettä voidaan käyttää monien eri tekniikoiden opetukseen yksinkertaisesti opetussarjoja vaihtamalla. Monikäyttöinen rakenne: Laboratorioharjoitukset, tietotekniikann opetus ja teoriatunnit yhdessä tilassa Laitepaneeli varustettu nopeilla, hiljaisilla ja huoltovapailla sähkömoottoreilla Säilytystilan mitat: 1780(L) x 420(S) x 370(K) mm Paneeliosa voidaan varustaa telineillä A4- opetussarjoille ja automaatioharjoitussarjoille Erilaiset oppilaitosten omat harjoitussarjat voidaan integroida vetohyllyille Vetohyllyissä turva-automatiikka, joka estää moottoroidun paneelin ajamisen hyllyjen ollessa ulos vedettynä Laitteet ja tarvikkeet ovat turvassa luvattomalta käytöltä, kun paneeliosa on lukittu ala-asentoon Paneeliosaa voidaan ohjata sekä manuaalisella ohjaimella että TLC-ohjelmistolla Turvakytkin moottoroidun paneeliosan ja pöytätason välissä ESD-maalattu teräsrunko, ergonomiset L-jalat Pöytätaso laminaattipintainen ja reunalistoitettu pyöristetyllä muovilistalla, harmaa Optiona olevan ESD-tason pintalaminaatti ja sisus ovat puolijohtavia, muoviset reunalistat Pöytätason kantavuus: 250 kg tasaista kuormaa Moduulirakenteinen laitepaneeli Laitteita voidaan lisätä myöhemmin Tyhjät moduulit on täytettyy silkkipainetuilla, polykarbonaattipintaisilla teräslevyillä Säätötallat lattian epätasaisuuksien kompensoimiseksi Integroidut liitännät: 2 x Ethernet, 4 x pistorasia Voidaan liittää paikallisverkkoon ja käyttää TLC-ohjelmistojen kanssa Vakiomalli on suunniteltu käytettäväksi kannettavien tietokoneiden kanssa. Mikäli käytetään pöytätietokoneita, voidaan valita HELP10PC1/2-optiot Työpiste, vakiotaso HELP10L20 Optiot Help10-työpisteeseen HELP10SUPP HELP10SH1 HELP10SH2 HELP10SH3 HELP10SH4 HELP10A4RACK HELP10PC1 HELP10PC2 CPULUKIT5 LOCK5RF ESD1-HELP Laatikostot 30 / 45 Työpiste, ESD-taso EHELP10L20 Pöytätason mitat, Moduulit, L x S (mm) max x Jakaja varastotilaan Kiinteä hylly paneeliin, 519(L) x 394(S) mm Kiinteä hylly paneeliin, 1120(L) x 394(S) mm Vetohylly paneeliin, 519(L) x 394(S) mm Vetohylly paneeliin, 1120(L) x 394(S) mm Ulos vedettävä teline A4-harjoitussarjoille ja automaatioharjoitussarjoille, 1120(L) x 394(S) mm Luukku pöytätasoon näytön kaapeleita varten 2 luukkua pöytätasoon näytön kaapeleita varten PC-taso, sis. näppäimistö-/hiiritason, lukittava, 230 (L) x 430 (S) x 430 (K) mm RF-ohjattu laboratorion lukitus / sähkönsyötön sammutus ESD-maadoitusvarustus Laatikostott kiinnitettäväksi pöytätason alle Copyright: TEKLAB 14

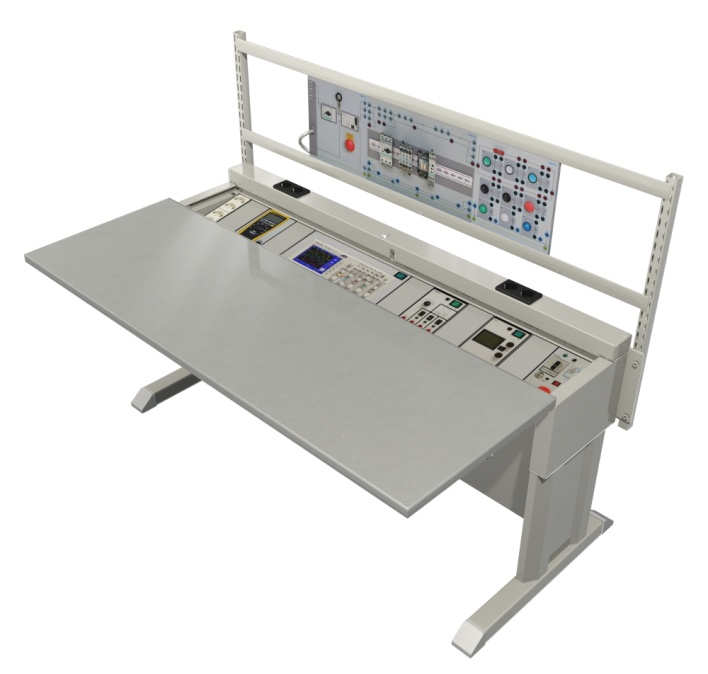

15 Työpisteet Monitoimityöpiste HELP3 TEKLAB Help3-työpiste perustuu monikäyttöiseen rakenteeseen, joka mahdollistaa teoriatunnit ja laboratorioharjoitukset samassa tilassa. Help3-työpisteet ovat erinomainen ratkaisu esimerkiksi sähkötekniikan ja fysiikan laboratorioihin. Kompaktin koon ansiosta laboratorio voidaan perustaa myös tavallisiin luokkahuoneisiin. Monikäyttöinen rakenne: laboratoriotyöpiste ja teoriapöytä samassa ratkaisussa Integroitu laitepaneeli sähköteknisille laitteille Liukuva pöytätaso, jolla voidaan piilottaa laitteet kun niitä ei tarvita Pöytätaso on lukittava Modulaarinen laitepaneeli: Laitteita voidaan lisätä jälkeenpäin Laitepaneeli on kallistettu parhaan käytettävyyden mahdollistamiseksi Tyhjät moduulit on täytetty silkkipainetuilla, polykarbonaattipintaisilla teräslevyillä Työpisterunko ja laitepaneeli tehty ESD-maalatusta teräksestä L-malliset ergonomiset jalat antavat lisää tilaa työpisteen alle Säädettävä korkeus mm Säätötallat lattian epätasaisuuksien kompensoimiseksi Pöytätaso laminaattipinnoitettu 4 kpl pistorasioita energiakiskossa Voidaan varustaa säätöputkilla, joihin voidaan kiinnittää esim. hylly, näytön kannatin tai harjoitussarjateline Työpisteet, vakiotaso Työpisteet Pöytätason mitat Moduulit, max. ESD-taso L x S (mm) HELP3L12 EHELP3L x ½ HELP3L15 EHELP3L x ½ HELP3L17 EHELP3L x ½ Optiot Help3-työpisteisiin LOCK3RF RF-ohjattu lukitus työpisteen sähkölukkoon / sähkönsyötön sammutus LOCK3NET LAN-ohjattu lukitus työpisteen sähkölukkoon / sähkösyötön hallinta ESD1-HELP3 ESD-maadoitussarja HELP3SOCKEU 4 kpl schuko-pistorasioita työpisteen alle WKS Minikaappi pöytätason alle, lukittava, mitat: 255(L) x 330(S) x 189(K) mm LABLOCK Sarjoitetut avaimet työpisteiden lukitukseen Lisää varusteita alkaen sivulla 21 Copyright: TEKLAB 15

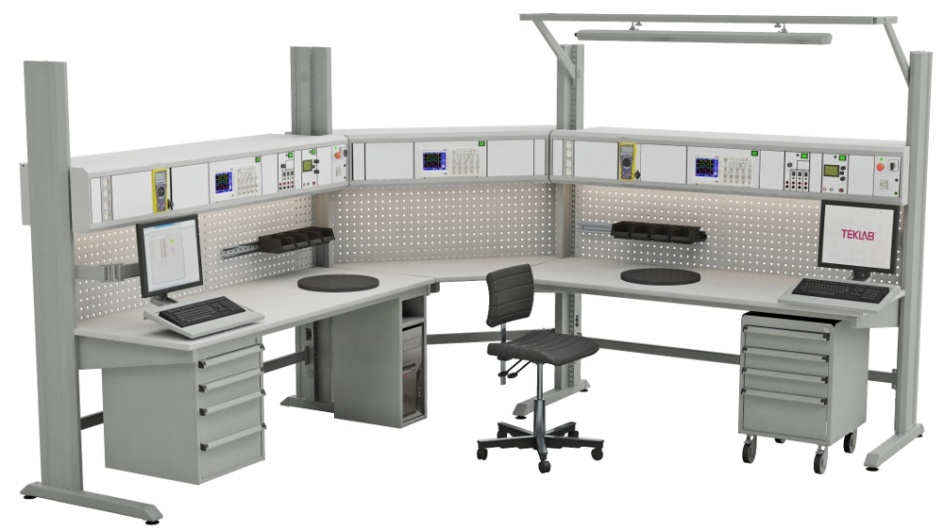

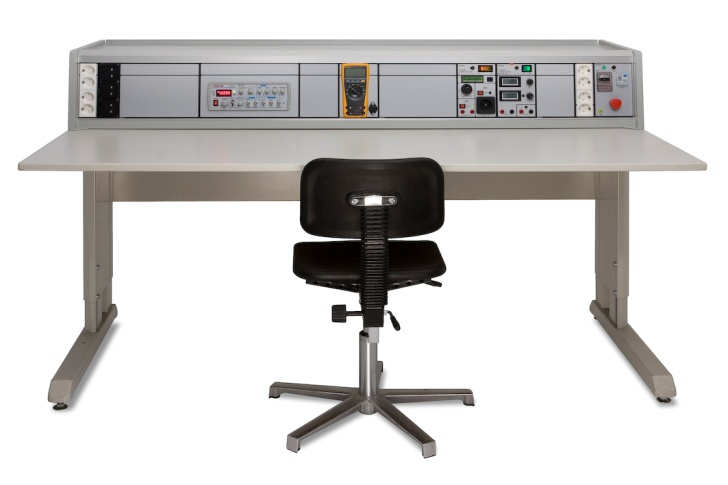

16 Työpisteet TL-työpiste TABTL, PANTL TL-työpiste tarjoaa modulaarisuutensa ansiosta joustavuutta työpajoihin ja laboratorioihin. Korkeat jalat sisältävät rei itetyt kiinnitysputket, jotka mahdollistavat varusteiden kiinnityksen eri korkeuksille. Näin työpiste voidaan räätälöidä juuri asiakkaan tarpeita vastaavaksi. Työpiste voidaan varustaa esimerkiksi kahdella päällekkäisellä laitepaneelilla silloin kun käytössä on paljon tilaa vaativia laitteita. TL-työpisteet voidaan kiinnittää saumattomasti toisiinsa niin, että liitoksessa käytetään ainoastaan yhtä jalkaa. Näin voidaan rakentaa laajempia kokonaisuuksia, jotka ovat käytännöllisiä ja esteettisiä. Työpiste voidaan varustaa myös pyörillä kun tarvitaan liikuteltavaa työpistettä. Työpisterunko ESD-pulverimaalattu teräsrunko L-malliset ergonomiset jalat, korkeus 1920 mm Jalat sisältävät rei itetyt putket lisävarusteiden kiinnittämiseksi eri korkeuksille Monipuoliset säädettävät lisävarusteet tekevät työpisteestä toimivan Pystysuuntaiset kaapelikanavat jalkojen sisällä Kantavuus: 300 kg, tasaista kuormaa Säätötallat lattian epätasaisuuksien kompensoimiseksi Pöytätaso laminaattipintainen ja reunalistoitettu pyöristetyllä muovilistalla, harmaa Optiona olevan ESD-tason pintalaminaatti ja sisus puolijohtavia, muoviset reunalistat Laitepaneeli Laitepaneelin runko on ESD-pulverimaalattua terästä Moduulirakenne: laitteita voidaan lisätä myös jälkikäteen Tyhjät moduulit on täytetty silkkipainetuilla, polykarbonaattipintaisilla teräslevyillä Energiaa säästävä LED-valaistus integroitu laitepaneelin pohjaan Paneeli on varustettu avattavalla saranakannella Paneelin korkeus pöytätasosta voidaan valita vapaasti Kaikki liitännät sijoitettu paneelin pohjaan, mikä mahdollistaa paneelin sijoittamiseen seinää vasten Työpisteet, vakiotaso Työpisteet ESD-taso Pöytätason mitat L x S (mm) TABTL16 ETABTL x 750 TABTL16X ETABTL16X 1575 x 750 TABTL19 ETABTL x 750 TABTL19X ETABTL19X 1880 x 750 TABTLC ETABTLC KULMAMALLI X = jatkotyöpiste (vain yksi jalka) Laitepaneelit Moduuleja max. Paneelin leveys, mm PANTL16 6 ¼ 1575 PANTL19 7 ¼ 1880 PANTLC 4 KULMAMALLI PANTLR166 3 x 19 räkki, 6U 1575 PANTLR x 19 räkki, 10U 1575 Optiot TL-työpisteisiin Kuvaus ESD1-TLA ESD-maadoitussarja ESD2-TLA ESD-maadoitussarja lattiamatolla PANSOCKETTLEU 2 x 2 kpl schuko-pistorasiat laitepaneelin alla Lisää varusteita alkaen sivulla 21 Copyright: TEKLAB 16

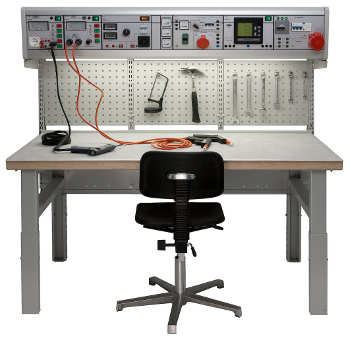

17 Työpisteet Concept-työpiste TABSYSH, PANSYSH Concept-työpiste tarjoaa runsaasti työskentelytilaa erilaisiin workshop-ratkaisuihin. Työpistettä voi muokata omien tarpeiden mukaiseksi säätöputkiin ja taustalevyihin kiinnitettävillä lisävarusteilla. Kulmatyöpisteen avulla voidaan toteuttaa käytännöllisiä ratkaisuja moniin tiloihin. Työpisteen vakioväri on vaaleanharmaa RAL7035. Saatavana on myös monia valinnaisvärejä työpisteisiin ja kalusteisiin. Työpisterunko ESD-maalattu teräsrunko L-malliset ergonomiset jalat antavat lisää tilaa työpisteen alle Pöytätaso laminaattipintainen ja reunalistoitettu pyöristetyllä muovilistalla, harmaa Optiona olevan ESD-tason pintalaminaatti ja sisus puolijohtavia, muoviset reunalistat Saatavana myös erikoispaksu pöytätaso Runko sisältää paneelin kannattimet ja vakiona reikälevyt kannattimien väliin Lisävarusteet kiinnitetään säätöputkiin omien tarpeiden mukaan Monipuoliset ja säädettävät lisävarusteet mahdollistavat ergonomisen ja tehokkaan työasennon Säädettävä korkeus: mm Säätötallat lattian epätasaisuuksien kompensoimiseksi Pöytätason kantavuus: 500 kg tasaista kuormaa Laitepaneeli Laitepaneelin runko on ESD-pulverimaalattua terästä Moduulirakenne: laitteita voidaan lisätä myös jälkikäteen Laitepaneeli on kallistettu parhaan käytettävyyden saavuttamiseksi Tyhjät moduulit on täytetty silkkipainetuilla, polykarbonaattipintaisilla teräslevyillä Valaistus on integroitu paneelin pohjaan, valoa hajottava ja heijastuksia vähentävä kaksoisprisma Paneeli on varustettu avattavalla saranakannella Muovimatto paneelin päällä Paneeliosan korkeus pöytätasosta on valittavissa: 370, 425 tai 480 mm 4 kpl pistorasioita paneelin alla Työpisterungot, vakiotaso Työpisterungot, ESD-taso Pöytätason mitat, L x S (mm) TABSYSH155 ETABSYSH x 900 TABSYSH185 ETABSYSH x 900 TABSYSH205 ETABSYSH x 900 TABSYSCH12 ETABSYSCH12 KULMAMALLI Laitepaneelit Moduulit, max. Paneelin leveys (mm) PANSYSH10 3 ¾ 1025 PANSYSH15 5 ¾ 1525 PANSYSH PANSYSH20 7 ¾ 2025 PANSYSCH12 4 KULMAMALLI Copyright: TEKLAB 17

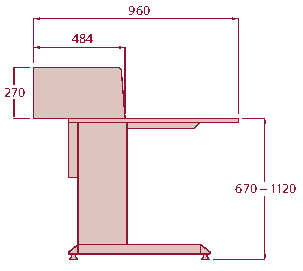

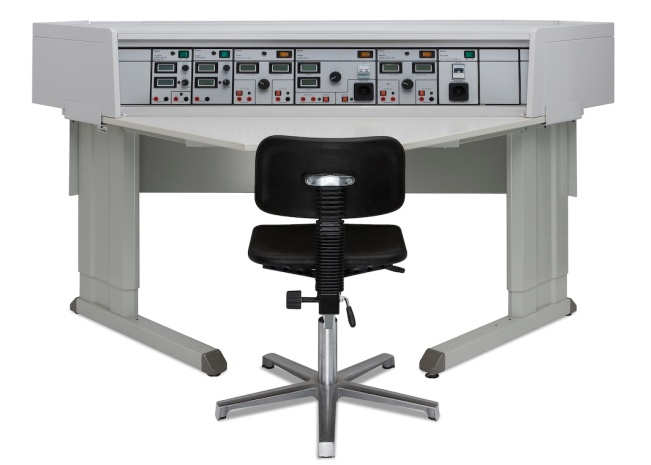

18 Työpisteet Concept-työpiste TABSYSL, PANSYSL Matala työpiste on hyvä ratkaisu tiloihin, joissa halutaan säilyttää näkyvyys eteenpäin tai sallia luonnonvalon pääsy vapaasti sisään laboratorioon. Matalalla oleva laitepaneeli toimii samalla laskutasona. Kulmatyöpisteen lisääminen voi helpottaa tilan tehokasta käyttöä. Työpisterunko ESD-maalattu teräsrunko L-malliset ergonomiset jalat antavat lisää tilaa työpisteen alle Pöytätaso laminaattipintainen ja reunalistoitettu pyöristetyllä muovilistalla, harmaa Optiona olevan ESD-tason pintalaminaatti ja sisus ovat puolijohtavia, muoviset reunalistat Säädettävä korkeus: mm Säätötallat lattian epätasaisuuksien kompensoimiseksi Pöytätason kantavuus: 500 kg tasaista kuormaa Laitepaneeli Laitepaneelin runko on ESD-pulverimaalattua terästä Moduulirakenne: laitteita voidaan lisätä myöhemmin Laitepaneeli on kallistettu parhaan käytettävyyden saavuttamiseksi Tyhjät moduulit on täytetty silkkipainetuilla, polykarbonaattipintaisilla teräslevyillä Paneeli on varustettu avattavalla saranakannella Muovimatto paneelin päällä 4 kpl pistorasioita paneelin alla takaosassa Työpisterungot, vakiotaso Työpisterungot, ESD-taso Pöytätason mitat, L x S (mm) TABSYSL15 ETABSYSL x 900 TABSYSL18 ETABSYSL x 900 TABSYSL20 ETABSYSL x 900 TABSYSCL12 ETABSYSCL12 KULMAMALLI Laitepaneelit Moduulit, max. Paneelin leveys (mm) PANSYSL09 3 ½ 920 PANSYSL12 4 ½ 1170 PANSYSL15 5 ¾ 1500 PANSYSL PANSYSL20 7 ¾ 2000 PANSYSCL12 5 KULMAMALLI Copyright: TEKLAB 18

19 Työpisteet Raskas työpiste TABHEAVYH, PANSYSH Raskas työpiste on suunniteltu kestämään kovaa käyttöä. Se on varustettu erikoisvahvalla tasolla ja runko on tehty normaalia paksummasta teräksestä. Myös tätä työpistettä voidaan muokata lisävarusteilla tarpeiden mukaan. Työpisterunko ESD-maalattu teräsrunko Runko sisältää paneelin kannattimet ja vakiona harmaat reikälevyt kannattimien väliin Lisävarusteet kiinnitetään säätöputkiin omien tarpeiden mukaan Monipuoliset ja säädettävät lisävarusteet mahdollistavat ergonomisen ja tehokkaan työasennon Pöytätason sydän on vaneria ja lastulevyä, päällysteenä harmaa laminaattipinta, reunat muovia, paksuus 50 mm Säädettävä korkeus: mm Työpiste voidaan kiinnittää lattiaan Kantavuus 500 kg tasaista kuormaa Laitepaneeli Myös laitepaneelin runko on ESD-pulverimaalattua terästä Moduulirakenne: laitteita voidaan lisätä myöhemmin Laitepaneeli on kallistettu parhaan käytettävyyden saavuttamiseksi Tyhjät moduulit on täytetty silkkipainetuilla, polykarbonaattipintaisilla teräslevyillä Valaistus on integroitu paneelin pohjaan, valoa hajottava ja heijastuksia vähentävä kaksoisprisma Paneeli on varustettu avattavalla saranakannella Muovimatto paneelin päällä Paneeliosan korkeus pöytätasosta on valittavissa: 370, 425 tai 480 mm 4 kpl pistorasioita paneelin alla takaosassa Työpisterungot Pöytätason mitat, L x S (mm) TABHEAVYH x 750 TABHEAVYH x 750 Laitepaneelit Moduulit, max. Paneelin leveys (mm) PANSYSH10 3 ¾ 1025 PANSYSH15 5 ¾ 1525 PANSYSH20 7 ¾ 2025 Copyright: TEKLAB 19

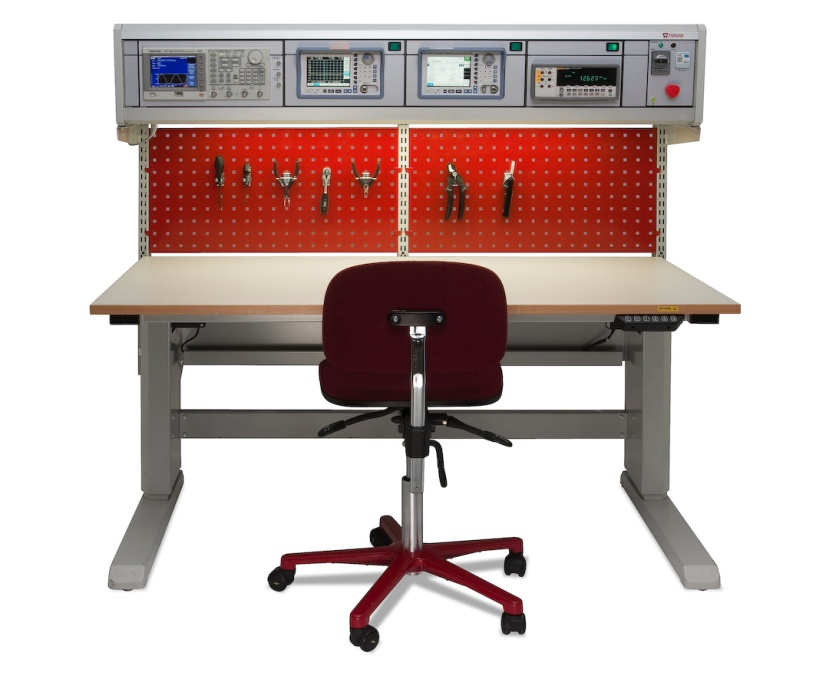

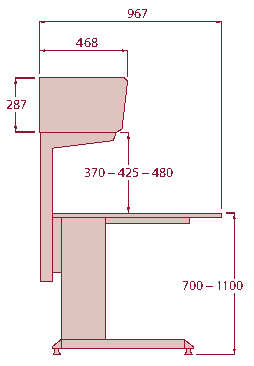

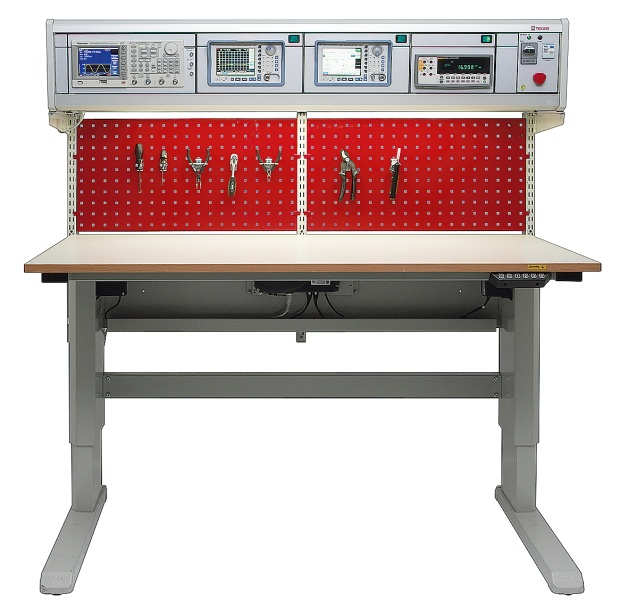

20 Työpisteet Korkeussäädettävät Concept-työpisteet TABSYSHE/M, PANSYSH Sähköisesti säädettävä Concept-työpiste mahdollistaa työskentelyn sekä istuen että seisaaltaan - ergonomiaa parhaimmillaan. Työpisterunko ESD-maalattu teräsrunko L-malliset ergonomiset jalat antavat lisää tilaa työpisteen alle Pöytätaso laminaattipintainen ja reunalistoitettu pyöristetyllä muovilistalla, harmaa Optiona olevan ESD-tason pintalaminaatti ja sisus ovat puolijohtavia, muoviset reunalistat Moottorilla / kammella säädettävä korkeus: mm Runko sisältää paneelin kannattimet ja vakiona harmaat reikälevyt kannattimien väliin Lisävarusteet kiinnitetään säätöputkiin omien tarpeiden mukaan Monipuoliset ja säädettävät lisävarusteet mahdollistavat ergonomisen ja tehokkaan työasennon Säätötallat lattian epätasaisuuksien kompensoimiseksi Pöytätason kantavuus: 200 kg tasaista kuormaa Laitepaneeli Laitepaneelin runko on ESD-pulverimaalattua terästä Moduulirakenne: Laitteita voidaan lisätä myöhemmin Laitepaneeli on kallistettu parhaan käytettävyyden saavuttamiseksi Tyhjät moduulit on täytetty silkkipainetuilla, polykarbonaattipintaisilla teräslevyillä Valaistus on integroitu paneelin pohjaan, valoa hajottava ja heijastuksia vähentävä kaksoisprisma Paneeli on varustettu avattavalla saranakannella Muovimatto paneelin päällä Paneeliosan korkeus pöytätasosta on valittavissa: 370, 425 tai 480 mm 4 kpl pistorasioita paneelin alla takaosassa Työpisterungot, vakiotaso Työpisterungot, ESD-taso Pöytätason mitat, L x S (mm) TABSYSH155E ETABSYSH155E 1530 x 900 TABSYSH155M ETABSYSH155M 1530 x 900 TABSYSH185E ETABSYSH185E 1830 x 900 TABSYSH185M ETABSYSH185M 1830 x 900 E = Sähköinen korkeussäätö, M = Manuaalinen kampikorkeussäätö Laitepaneelit Moduulit, max. Paneelin leveys (mm) PANSYSH15 5 ¾ 1525 PANSYSH Copyright: TEKLAB 20

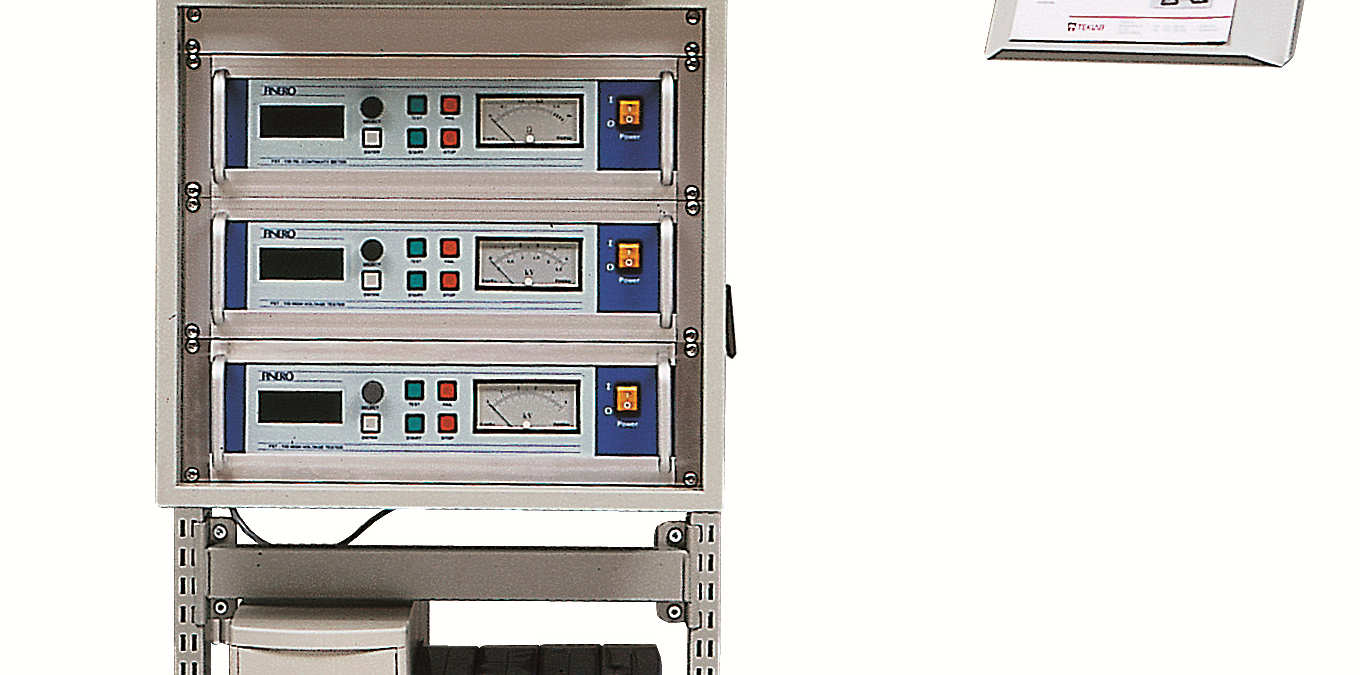

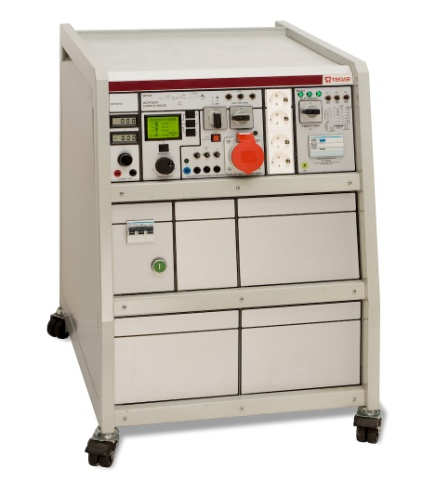

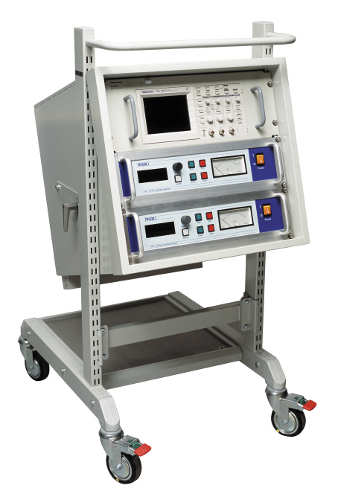

21 Työpisteet Sähkölähdevaunut MOBILELAB, TOWLAB MOBILELAB TOWLABL TOWLABH Vaunumallit tarjoavat mahdollisuuksia laitekokoonpanoille, joissa laitteiden tulee olla liikuteltavia. Vaunuihin voidaan koota esimerkiksi mittaus-, testaus- tai kalibrointilaitteita. MOBILELAB ESD-maalattu teräsrunko, runko maadoitettu 4 pyörää, joista 2 jarrullisia, halkaisija 80 mm Ylätasolla reunat ja muovimatto Työntökahva etureunassa 2 kpl pistorasioita takaosassa Kokomoduuleja max. 3 x 2 kpl Mitat: 553(L) x 714(S) x 946(K) mm TOWLAB Laitepaneeli 19 -räkkilaitteita varten Yksi 10U 19 -moduulipaikka Etupaneelissa 1U, 2U, 3U ja 4U etulevyt Paneeliosaa voidaan kallistaa 25 Pääkytkin ja 5 kpl pistorasioita sijaitsevat vaunun takana Takalevyt voidaan poistaa, mikäli halutaan asentaa yli 47 cm syviä laitteita Vaunumallit MOBILELABL15 TOWLABH TOWLABL Kuvaus Sähkölähdevaunu, 3 tasoa 19 10U vaunu, 160 cm 19 10U vaunu, 110 cm Copyright: TEKLAB 21

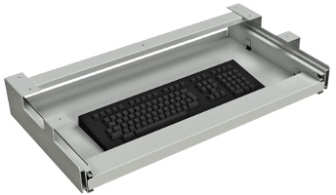

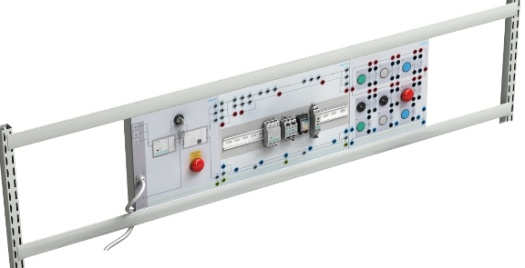

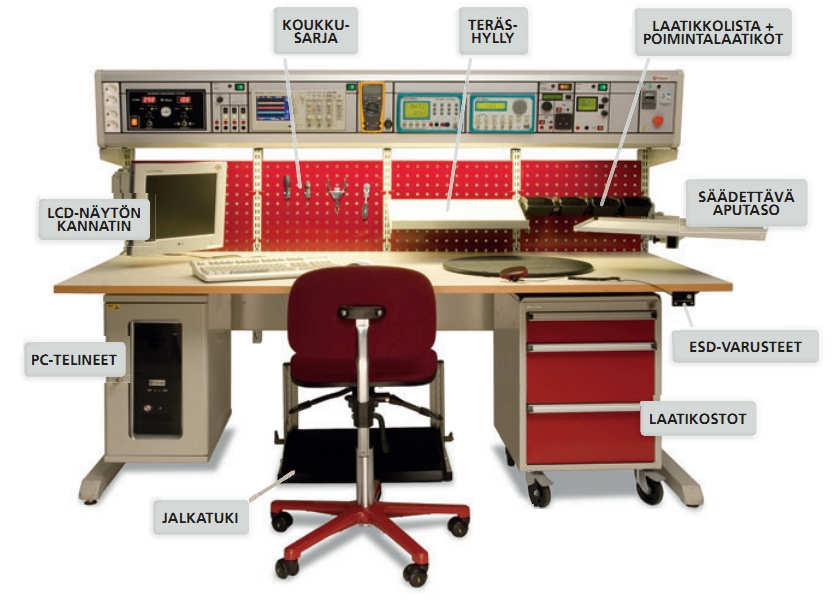

22 Varusteet ja kalusteet VARUSTEET TEKLAB-työpisteet voidaan varustaa monipuolisin lisävarustein, jotta työpisteestä saadaan entistä toimivampi. Erilaiset aputasot / kannattimet antavat hyviä mahdollisuuksia irtotavaroiden sijoittamiseen ergonomisesti. Lisävarusteet kiinnitetään työpisteen rei itettyihin säätöputkiin tai taustalevyihin. Työpisteiden ja kalusteiden vakioväri on vaaleanharmaa RAL7035. Vakiovärin lisäksi saatavana on useita valinnaisia värejä työpisteisiin ja kalusteisiin. PC-TELINEET TEKLAB-työpisteissä pöytätietokone voidaan sijoittaa omalle tasolle työpistetason alle, jolloin saadaan lisää pöytätilaa PC-tasot ovat lukittavia, lukko ei sisälly toimitukseen (pois lukien WHV861120) ESD-pulverimaalattu teräsrunko Katso taulukosta yhteensopivuus työpistemalleihin (X = yhteensopiva) CPULUKIT, CPULUKIT5 CPULUKIT3 WTL WHV WHV Malli Kuvaus Max koko PC:lle L x S x K mm Help5, Help10 -työpiste Help3- työpiste Concepttyöpiste Raskas työpiste Kantavuus, kg TowerLinetyöpiste CPULUKIT PC-teline, näppäimistötaso 230 x 430 x X X X CPULUKIT3 PC-teline 200 x 400 x X CPULUKIT5 PC-teline, 230 x 430 x X näppäimistötaso CPUVTLUKITT PC-teline, 230 x 430 x X X X X ulosvedettävä taso WTL PC-kannatin >150 x 500 x X WHV PC-kannatin, jalkakiinnitys x 450 x X X X WHV PC-kannatin, x 450 x 20 X jalkakiinnitys 430 WHV PC-kaappi, ulosvedettävä taso 325 x 550 x X X X X Copyright: TEKLAB 22

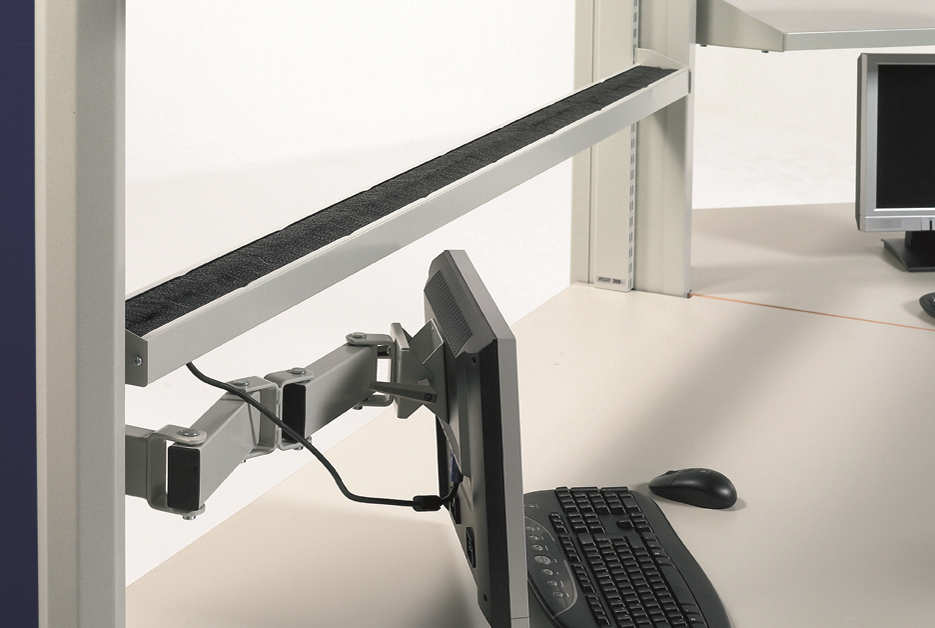

23 Varusteet ja kalusteet NÄYTÖN KANNATTIMET Näytön kiinnittäminen telineeseen vapauttaa lisää pöytätilaa Säädettävä näytön kannatin parantaa työergonomiaa Malli WSA WTL WSA WTL LCDKANL Kuvaus Näytön kannatin Näytön kannatin TLtyöpisteeseen Näytön kannatin näppäimistö- ja hiiritasolla Näytön kannatin näppäimistö- ja hiiritasolla TL-työpisteeseen Näytön kannatin kiinnitettäväksi vaakatasoon WSA WSA LCDKANL NÄPPÄIMISTÖTASO Kiinnitetään pöytätason alle Malli Mitat, L x S, mm Kantavuus, kg WHV x LAATIKOSTOT 45 Kaksi mallia: vaunumalli ja pöytätason alle kiinnitettävä malli Laatikostoissa kuularatakiskot ja keskuslukitus, kantavuus 30 kg / laatikko Vaunumalleissa kaikki pyörät kääntyviä, joista kaksi jarrullista, halkaisija 100 mm ESD-pulverimaalattu teräsrunko, vaunumalleissa lisäksi ESD-matto ja ESD-pyörät Mitat: 450(L) x 520(S) x 560(K) mm Laatikot avautuvat 75 %, myös 100 % avautuvia malleja saatavilla Laatikostot pöytätason alle, 75 % aukeavat Vaunumallit, 75 % aukeavat Laatikostot WKL WEV x 100 mm WKL WEV x 100 mm, 2 x 150 mm WKL WEV x 100 mm, 1 x 200 mm WKL WEV x 100 mm, 2 x 200 mm WKL WEV x 150 mm, 1 x 200 mm WKL WEV LAATIKOSTOT 30 ESD-pulverimaalattu teräsrunko Kiinnitetään työpisteen alle. Laatikostoja on mahdollista myös kiinnittää toisiinsa allekkain. Sopii pienille komponenteille, työkaluille jne. Laatikostot varustettu lukoilla Laatikko aukeaa 80% Sisäiset mitat: 253(L) x 429(S) x 130(K) mm Mallit Mitat, L x S x K, mm Kantavuus, kg WKS x 454 x 150 mm, 1 laatikko 10 WKS x 454 x 220 mm, 2 laatikkoa 20 WKS x 450 x 470, kaappi 25 WKS x 450 x 555, kaappi pyörillä 25 WKS WKS Copyright: TEKLAB 23

24 Varusteet ja kalusteet SÄÄTÖPUTKET Rei itetyt pystyputket lisävarusteiden kiinnittämiseksi työpisteisiin Rakenne tehty ESD-maalatusta teräksestä, 30(L) x 60(S) mm Irrotettava Mallie WPE WPE Korkeus 1359 mm 800 mm HYLLYT Rakenne tehty ESD-maalatusta teräksestä Malli Mitat, L x S, mm Kantavuus, kg WHT x WHT x WTL x WTL x WTL x WTL x WTL x WTL x 200, kiinnitetään reikätaustaan 7 WTL KULMAMALLI TL- TYÖPISTEESEEN 80 REIKÄTAUSTAT Rakenne tehty ESD-maalatusta teräksestä Rei itettyyn levyyn voidaan kiinnittää lisävarusteita koukkusarjoilla Vakioväri RAL7035, valinnaisia värejä saatavilla Malli WPT WPT WPT WTL WTL WTL Mitat (L) x (K) 468 x 389 mm 718 x 389 mm 871 x 389 mm 1474 x 389 mm 1774 x 389 mm KULMAMALLI TL-TYÖPISTEESEEN LAATIKKOLISTA JA POIMINTALAATIKOT Rakenne tehty ESD-maalatusta teräksestä Malli Kuvaus Kantavuus WHL Laatikkolista, 492(L) x 100(K) mm 50 kg WTL Laatikkolista, 1493(L) x 100(K) mm 50 kg WTL Laatikkolista, 1799(L) x 100(K) mm 50 kg WTL Laatikkolista, 634(L) mm, kiinnitetään 10 kg reikätaustaan WEL Poimintalaatikko, 105(L) x 185(S) x 75(K) mm 2 kg HARJOITUSSARJATELINE Teline A4-kokoisille harjoituspaneeleille Paneelit on helppo kiinnittää ja irrottaa telineestä Malli Kuvaus A4FRAME12(D) Harjoitussarjateline, leveys 1200 mm, yksi rivi A4FRAME15(D) Harjoitussarjateline, leveys 1500 mm, yksi rivi A4FRAME18(D) Harjoitussarjateline, leveys 1800 mm, yksi rivi * D-mallissa kaksi riviä Copyright: TEKLAB 24

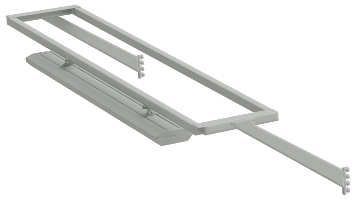

25 Varusteet ja kalusteet VALAISINTELINE, VALAISIN Valaisinteline Valaisintelineen avulla valaisin voidaan kiinnittää ergonomisesti työpisteen päälle Rakenne tehty ESD-maalatusta teräksestä Korkeus- ja syvyyssäätö Valaisin Loisteputkivalaisin, 28 W Prisma levittää valon tasaisesti työpisteeseen Leveys: 1230 mm Malli WSK WSK WSK Kuvaus Valaisinteline 1500 mm Valaisinteline 1800 mm Valaisin KAAPELIKOURUT Vaakasuuntaiseen kaapelikouruun voidaan kätevästi piilottaa työpisteen kaapelointi Kaapelit ovat kuitenkin helposti saatavilla huoltotöitä ja muutoksia varten Rakenne tehty ESD-maalatusta teräksestä Malli WTL WTL Kuvaus Kaapelikanava, 1487(L) x 97(S) x 45(K) mm Kaapelikanava, 1793(L) x 97(S) x 45(K) mm INFOTELINE Dokumentit ja piirustukset voidaan kiinnittää kahdella mukana tulevalla magneetilla Rakenne tehty ESD-maalatusta teräksestä Malli Mitat, L x K, mm Kantavuus, kg WSI x WTL Infoteline TL-työpisteeseen TYÖKALUTELINE Rei itetty työkaluteline, sis. 6 kpl koukkuja Rakenne tehty ESD-maalatusta teräksestä Malli Mitat, L x K, mm Kantavuus, kg WST x WTL Työkaluteline TL-työpisteeseen APUTASO Kääntyvyys 360º, kallistussäätö 0-25º Rakenne tehty ESD-maalatusta teräksestä Malli Mitat, L x S, mm Kantavuus, kg WSA x WTL x 340 mm aputaso TL-työpisteeseen WSA x WTL x 405 mm aputaso TL-työpisteeseen Copyright: TEKLAB 25

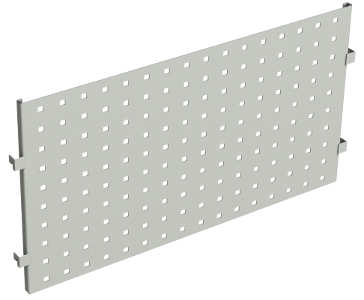

26 Varusteet ja kalusteet KOUKKUSARJAT Koukkusarjat voidaan kiinnittää reikätaustoihin Malli WHR WHR Kuvaus Sarja 1, 20 kpl koukkuja Sarja 3, 69 kpl koukkuja JALKATUKI Lattiamalli Kallistuksen säätö 5-30 Malli WTT Mitat, L x S, mm 550 x 350 mm INSTRUMENTTITELINE Teline erilaisille instrumenteille kuten painelähettimille, kytkimille jne. Tukevasti kiinnitetty instrumentti helpottaa korjaus- ja kalibrointityötä Sisältää levy- ja putkituen, joilla saadaan kiinnitettyä tyypilliset laitekoot Malli Mitat, L x S x K, mm INSTRSU 240 x 260 x 318 Copyright: TEKLAB 26

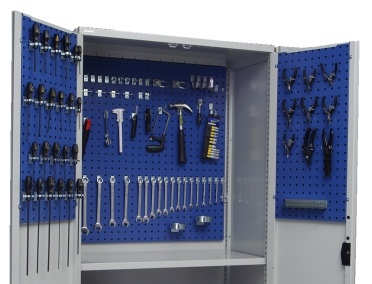

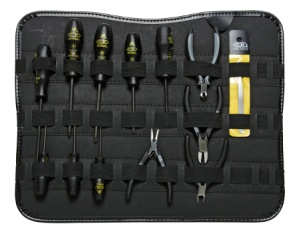

27 Varusteet ja kalusteet TYÖKALUSARJAT Työkalusarjoja on saatavilla sekä kaappeihin että laatikostoihin Malli TKSARJA5 TKSARJA6 Kuvaus Työkalusarja TKCABIN1-kaappiin, 60 osaa Työkalusarja LAATIKOSTO 45:een, ESD-suojattu, 13 osaa TKSARJA5 TKSARJA6 PYÖRÄT TYÖPISTEISIIN Pyörien halkaisija 100 mm, 2 pyörää jarrullisia Malli WPP WEP Kuvaus Vakio ESD SIIRTOALUSTA TYÖPISTEILLE Siirtoalustan avulla yksi henkilö voi helposti siirtää työpistettä Malli TRSK Kuvaus 1 pari työpisteen siirtoalustoja Copyright: TEKLAB 27

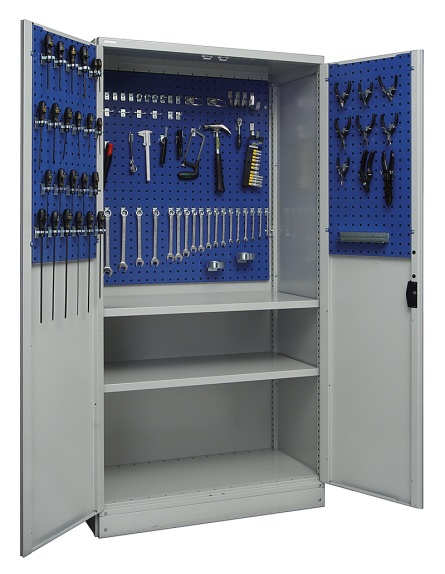

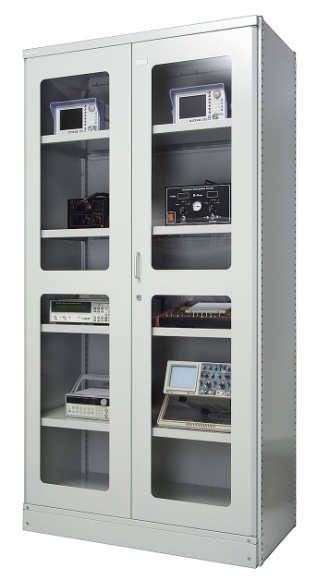

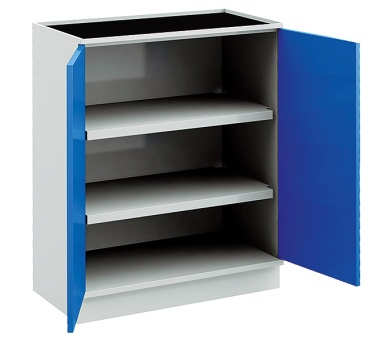

28 Varusteet ja kalusteet KAAPIT Kaapeilla saavutetaan järjestystä, tehokkuutta ja siisteyttä työtiloihin Kaappien materiaalina ESD-maalattu teräs Kaappi on mahdollista sisustaa esim. vetohyllyillä, laatikostoilla ja reikälevyillä. Malli Kuvaus Mitat, L x S x K, mm TKCABIN1 Työvälinekaappi, 1000 x 500 x 2000 kaksi hyllyä, rei itetyt levyt, koukkusarja 60 kpl TKCABIN2 Yleiskäyttöinen 800 x 400 x 1000 kaappi, kaksi hyllyä TKCABIN5 Laitekaappi, 1000 x 500 x 2000 pleksiovet, neljä hyllyä WRL WRL Rei itetty työvälinekaappi Hylly kaappiin 720 x 255 x x 175 x 15 TKCABIN1 + TKSARJA5 TKCABIN2 TKCABIN5 WRL WRL Copyright: TEKLAB 28

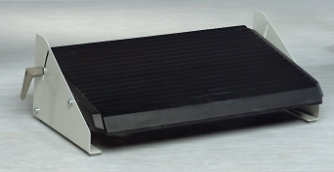

29 Varusteet ja kalusteet TUOLIT Kaikissa tuoleissa korkeussäätö kaasujousella Korkeus- ja kallistussäätö selkänojassa Kestävä päällystys: verhoiltu- tai polyuretaanipinta Optiona pyörät, jalkatuki ja käsituet Saatavilla myös ESD-suojattuja malleja Vakiomallit WTJ WTV WTM SCKT201KJC SCKT201KJD Kuvaus Jakkara, musta, polyuretaani, korkeus mm, pyörät Harmaa, verhoiltu, pyörät, korkeus mm - Optio: Jalkarengas, WTJ Optio: Kyynärtuet, WTV Optio: Kork. kaasujousi, mm, WTV Musta, polyuretaani, pyörät, korkeus mm - Optio: Kyynärtuet, WTM Valinnainen väri, polyuretaani, korkeus mm Valinnainen väri, polyuretaani, korkeus mm - Optio: Pyörät, SC620G - Optio: Jalkarengas, SCJR430 - Optio: Kyynärtuet, SCKT WTJ WTV SCKT201KJC/D WTM ESD-mallit Kuvaus WET Musta, verhoiltu, pyörät, korkeus mm, ESD-suojaus - Optio: Jalkarengas, WTJ Optio: Kyynärtuet, WET Optio: Kork. kaasujousi, mm, WET WET Musta, polyuretaani, pyörät, korkeus mm, ESD-suojaus - Optio: Kyynärtuet, WET SCKT201KJESD Valinnainen väri, verhoiltu, korkeus mm, ESD-suojaus - Optio: Pyörät, SC607A - Optio: Jalkarengas, SCJR430 - Optio: Kyynärtuet, SCKTESD SCSMARTESD Valinnainen väri, verhoiltu, korkeus mm, ESD- suojaus - Optio: Pyörät, SC607A - Optio: Jalkarengas, SCJR430 - Optio: Kyynärtuet, SCLOVESD SCKT201KJESD WET SCSMARTESD WET Copyright: TEKLAB 29

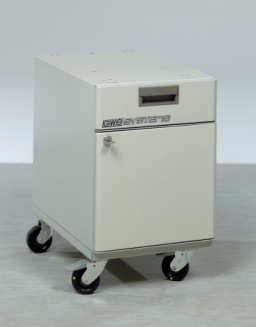

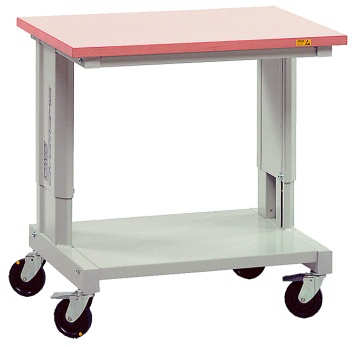

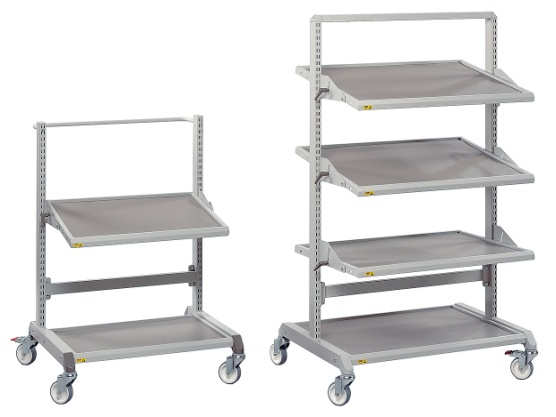

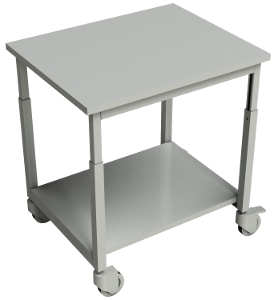

30 Varusteet ja kalusteet TASOVAUNU Kaikki pyörät kääntyviä, kaksi jarrullista, halkaisija 100 mm ESD-suojattu Korkeus säädettävissä mm Kantavuus: 150 kg Model Dimensions, W x D x H, mm WES x 600 x ERGO-VAUNU Kaikki pyörät kääntyviä, kaksi jarrullista, halkaisija 100 mm ESD-suojattu Korkeus säädettävissä mm Kantavuus: 150 kg Malli Mitat, L x S x K, mm WES x 500 x SÄÄTÖVAUNUT Ergonominen liikuteltava työasema Voidaan varustaa aputasoilla, hyllyillä jne. ESD-suojattu Kantavuus: 300 kg Kysy tarkempaa esitettä vaunuista Malli Kuvaus Mitat, L x S x K, mm WES Säätövaunu x 715 x 1130 WES Säätövaunu x 715 x 1130 WES Säätövaunu x 715 x 1130 WES Säätövaunu x 715 x 1630 WES Säätövaunu x 715 x 1630 WES Säätövaunu x 715 x 1630 Säätövaunu 1 Säätövaunu 2 JOHDINSARJAT Uusissa laboratorioissa on käytettävä turvajohtimia, jotka on suojattu tahattomalta koskettamiselta Paljaiden naparuuvien käyttö on kielletty uusissa laboratorioissa TEKLABin johdinsarjoissa on eristetty rakenne ja turvanapaliittimet Malli JTESTROLLER JTESTSET1 Kuvaus Johdinteline pyörillä, 120 kpl turvajohtimia Johdinteline kiinnitettäväksi työpisteen päätyyn, 10 kpl turvajohtimia JTESTROLLER JTESTSET1 Copyright: TEKLAB 30

31

32 Syöttöyksiköt SU3NET 3-vaiheinen syöttöyksikkö, ohjatta LAN- SU3NET-syöttöyksikkö on ratkaisu työpisteisiin, joita ohjataan TEKLAB TLC-ohjelmistoilla Pääkytkin koko työpisteelle START-asennnolla, vihreät merkkivalot Integroitu hätäkatkaisija, kuittaus pääkytkimestä Uudelleenkäynnistyksen esto sähkökatkon jälkeen Avainkytkin ohjelmisto-ohjauksen ohittamiseksi Kutsu -painike 0.03 A vikavirtasuoja kaikille laitteille. Vikavirtasuoja voidaan testata TLC-ohjelmistolla. PE-liitin etupaneelissa 16 A terminen ylikuormitussuoja Suojapiiri puuttuvan vaiheen / väärän vaihejärjestyksen varalle Liitin 3-vaiheliitännälle Sisäiset lähdöt työpisteen laitemoduuleillee + 2 pistorasiaa jatkuvalla sähköllä 10/100 Ethernet-liitäntä tai g WLAN optio Mitat: ¾-moduuli, 187,5(L) x 200(K) mm Optio: Toinen hätäkatkaisijapainike, HPITNET ELP100E3V32 3-vaiheinen syöttöyksikkö Pääkytkin koko työpisteelle Vihreät merkkivalot 32 A johdonsuojakatkaisija 16 A terminen ylikuormitussuoja joka vaiheelle 0.03 A vikavirtasuoja kaikille laitteille 3L + N + PE 32 A pistorasia etupaneelissa PE liitin etupaneelissa Sisäiset lähdöt työpisteen laitemoduuleillee Mitat: Kokomoduuli, 250(L) x 200(K) mm Optio: Hätäkatkaisija, HP320 SU363 3-vaiheinen syöttöyksikkö Pääkytkin koko työpisteelle Vihreät merkkivalo Integroitu hätäkatkaisija Uudelleenkäynnistyksen esto sähkökatkon jälkeen Suojapiiri puuttuvan vaiheen / väärän vaihejärjestyksen varalle 63 A ja 16 A johdonsuojakatkaisijat 3-vaiheinen 63 A pistorasia etupaneelissaa Sisäiset lähdöt työpisteen laitemoduuleillee Mitat: 1 ½-moduuli, 375(L) x 200(K) mm Copyright: TEKLAB 32

33 Säädettävät tasajännitelähteet TL303 Säädettävä tasajännitelähde Lähtöarvot: 0-30 V, 0-3 A Aaltoisuus: 15 mv PP Oikosulkusuojaus Virran ja jännitteen mittaus erillisillä 3.5-numeron LCD-mittareilla Näytön erottelutarkkuus: 0.1 V / 0.01 A Mittaustarkkuus: jännite ± 0.2 V, virta ± 0.05 A Lähtö varustettu 4 mm turvanapaliittimillä Mitat: ½-moduuli, 125(L) x 200(K) mm TL3035 Säädettävä tasajännitelähde Lähtöarvot: 0-30 V, 0-3 A Kiinteä lähtö: 5 V / 3 A Aaltoisuus: 15 mv PP Oikosulkusuojaus Virran ja jännitteen mittaus erillisillä 3.5-numeron LCD-mittareilla Näytön erottelutarkkuus: 0.1 V / 0.01 A Mittaustarkkuus: jännite ± 0.2 V, virta ± 0.05 A Lähtö varustettu 4 mm turvanapaliittimillä Mitat: ½-moduuli, 125(L) x 200(K) mm TL3030 Säädettävä tasajännitelähde Lähtöarvot: 0-30 V, 0-30 A, 800 W Virran ja jännitteen mittaus erillisillä 3.5-numeron LCD-mittareilla Näytön erottelutarkkuus: 0.1 V / 0.01 A Mittaustarkkuus: jännite ± 0.2 V, virta ± 0.3 A Aaltoisuus 20 mv RMS Oikosulkusuojaus Jännitteen ja virtarajoituksen portaaton asettelu Lähdössä ON/OFF-kytkin Asetukset -painike asetetun jännitearvon ja virtarajoituksen näyttämiseksi Lähtö varustettu 4 mm turvanapaliittimillä Mitat: ½-moduuli, 125(L) x 200(K) mm Copyright: TEKLAB 33

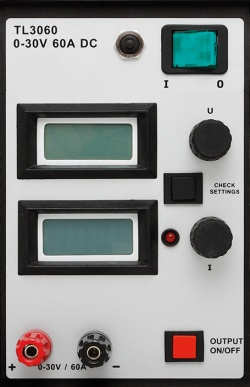

34 Säädettävät tasajännitelähteet TL3060 Säädettävä tasajännitelähde Lähtöarvot: 0-30 V, 0-60 A, 1600 W Virran ja jännitteen mittaus erillisillä 3.5-numeron LCD-mittareilla Näytön erottelutarkkuus: 0.1 V / 0.01 A Mittaustarkkuus: jännite ± 0.2 V, virta ± 0.3 A Aaltoisuus: < 50 mv RMS Oikosulkusuojaus Jännitteen ja virtarajoituksen portaaton asettelu Lähdössä ON/OFF-kytkin Asetukset -painike asetetun jännitearvon ja virtarajoituksen näyttämiseksi Mitat: ½-moduuli, 125(L) x 200(K) mm TL8010 Säädettävä tasajännitelähde Lähtöarvot: 0-80 V, 0-10 A, 800 W Virran ja jännitteen mittaus erillisillä 3.5-numeron LCD-mittareilla Näytön erottelutarkkuus: 0.1 V / 0.01 A Mittaustarkkuus: jännite ± 0.2 V, virta ± 0.1 A Aaltoisuus: < 20 mv RMS Oikosulkusuojaus Jännitteen ja virtarajoituksen portaaton asettelu Lähdössä ON/OFF-kytkin Asetukset -painike asetetun jännitearvon ja virtarajoituksen näyttämiseksi Lähtö varustettu 4 mm turvanapaliittimillä Mitat: ½-moduuli, 125(L) x 200(K) mm TL1407 Säädettävä tasajännitelähde Lähtöarvot: V, 0-7 A, 800 W Virran ja jännitteen mittaus erillisillä 3.5-numeron LCD-mittareilla Näytön erottelutarkkuus: 0.1 V / 0.01 A Tarkkuus: jännite ± 0.2 V, virta ± 0.1 A Aaltoisuus: < 50 mv RMS Oikosulkusuojaus Jännitteen ja virtarajoituksen portaaton asettelu Lähdössä ON/OFF-kytkin Asetukset -painike asetetun jännitearvon ja virtarajoituksen näyttämiseksi Lähtö varustettu 4 mm turvanapaliittimillä Mitat: ½-moduuli, 125(L) x 200(K) mm Copyright: TEKLAB 34

35 Säädettävät tasajännitelähteet TL2505 Säädettävä tasajännitelähde Lähtöarvot: V, 0-5 A Virran ja jännitteen mittaus erillisillä 3.5-numeron LCD-mittareilla Näytön erottelutarkkuus: 1 V / 0.01 A Mittaustarkkuus: jännite ± 2 V, virta ± 0.1 A Aaltoisuus: < 800 mv PP Oikosulkusuojaus Jännitteen ja virtarajoituksen portaaton asettelu Lähdössä ON/OFF-kytkin Asetukset -painike asetetun jännitearvon ja virtarajoituksen näyttämiseksi Lähtö varustettu 4 mm turvanapaliittimillä Mitat: ¾-moduuli, 187.5(L) x 200(K) mm TLP305, TLP603 Ohjelmoitavat tasajännitelähteet Lähtöarvot: TLP305: 0-30 V: 0-5 A TLP603: 0-30 V: 0-5 A, V: 0-3 A Aaltoisuus: < 8 mv PP Lähdössä ON/OFF-kytkin Virtarajoitus ja jänniteasetus näytössä MAX- ja MIN-arvojen näyttö (virta ja jännite) Lähtöjännitteen asettelutarkkuus: 0.01 V Virtarajoituksen asettelutarkkuus: A Jännitteen mittaustarkkuus: ± 0.03 V Virran mittaustarkkuus: ± A Oikosulkusuojaus Automaattinen toimintatesti Johtimien testaustoiminto / m-mittaus Pitkien kytkentäjohtimien aiheuttaman jännitteenpudotuksen kompensointi Valikkokielet: suomi, englanti, ruotsi Taustavalaistu LCD-näyttö Säädettävä LCD-kontrasti Firmware-päivitysmahdollisuus Lähtö varustettu 4 mm turvanapaliittimillä Mitat: ½-moduuli, 125(L) x 200(K) mm Optio: TLPETHERNET TCP/IP-portti, LabView-ajuri ja hallinta-ohjelmisto Copyright: TEKLAB 35

36 Säädettävät tasajännitelähteet TLP305D, TLP603D Ohjelmoitavat kaksoistasajänn Lähtöarvot: TLP305D: 2 x 0-30 V: 0-5 A TLP603D: 2 x 0-30 V: 0-5 A, V: 0-3 A Aaltoisuus: < 8 mv PP Lähdössä ON/OFF-kytkin Virtarajoitus ja jänniteasetus näytössä MAX- ja MIN-arvojen näyttö (virta ja jännite) Lähtöjännitteen asettelutarkkuus: 0.01 V Virtarajoituksen asettelutarkkuus: A Jännitteen mittaustarkkuus: ± 0.03 V Virran mittaustarkkuus: ± A Oikosulkusuojaus Automaattinen toimintatesti Johtimien testaustoiminto / m-mittaus Pitkien kytkentäjohtimien aiheuttaman jännitteenpudotuksen kompensointi Valikkokielet: suomi, englanti, ruotsi Taustavalaistu LCD-näyttö Säädettävä LCD-kontrasti Seuranta-toiminto Firmware-päivitysmahdollisuus Lähtö varustettu 4 mm turvanapaliittimillä Mitat: Kokomoduuli, 250(L) x 200(K) mm Optio: TLPETHERNET TCP/IP-portti, LabView-ajuri ja hallinta-ohjelmisto Copyright: TEKLAB 36

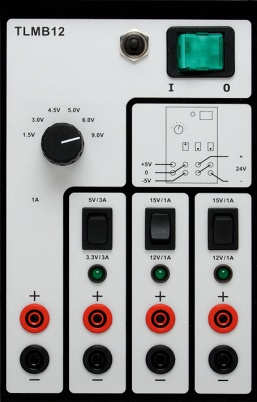

37 Kiinteät tasajännitelähteet TLMB12 Kiinteä tasajännitelähde Lineaariteholähde 4 toisiinsa nähden kelluvaa lähtöä Lähdöt voidaan kytkeä rinnan tai sarjaan Lähtöarvot: Lähtö 1: 1.5 V / 3 V / 4.5 V / 5 V / 6 V / 9 V, 1 A Lähtö 2: 5 V / 3.3 V, 3 A Lähtö 3: 12 V / 15 V, 1 A Lähtö 4: 12 V / 15 V, 1 A Virtarajoituksen toiminta ilmaistu merkkivalolla Aaltoisuus: < 10 mv PP Kaikki lähdöt oikosulkusuojattuja Jännitteen tarkkuus parempi kuin 100 mv Lähdöt varustettu 4 mm turvanapaliittimillä Mitat: ½-moduuli, 125(L) x 200(K) mm TLM510 Kiinteä tasajännitelähde Lineaariteholähde 4 toisiinsa nähden kelluvaa lähtöä Lähdöt voidaan kytkeä rinnan tai sarjaan Lähtöarvot: Lähtö 1: 15 V / 12 V, 1 A Lähtö 2: 9-16 V / 9-16 V, 1 A Lähtö 3: 5 V / 3.3 V, 3 A Lähtö 4: 2-6 V / 2-6 V, 3 A Aaltoisuus: < 10 mv PP Kaikki lähdöt oikosulkusuojattuja Jännitteen tarkkuus parempi kuin 100 mv Lähdöt varustettu 4 mm turvanapaliittimillä Mitat: ½-moduuli, 125(L) x 200(K) mm TLM242 Kiinteä tasajännitelähde Lineaariteholähde 2 toisiinsa nähden kelluvaa lähtöä Lähdöt voidaan kytkeä rinnan tai sarjaan Lähtöarvot: 2 x 24 V, 2.5 A Aaltoisuus: < 10 mv PP Oikosulkusuojattu, virtarajoituksen toiminta ilmaistu merkkivalolla Jännitteen tarkkuus parempi kuin 100 mv Lähtö varustettu 4 mm turvanapaliittimillä Mitat: ¼-moduuli, 62.5(L) x 200(K) mm Copyright: TEKLAB 37

38 1-vaiheiset vaihtojännitelähteet SM505 Säädettävä AC / DC-jännitelähde Lähtöjännite: 0-50 V AC, 0-50 V kokoaaltotasasuunnattu DC, ei suodatusta Lähtövirta: 5 A AC, 5 A kokoaaltotasasuunnattu DC, ei suodatusta Suojaerotettu Ylikuormitussuojaus Erilliset AC ja DC lähdöt 4 mm turvanapaliittimin Lähdöissä ON/OFF-painikkeet merkkivaloilla (yksi lähtö aktiivinen kerrallaan) Erilliset digitaaliset mittarit lähtöjännitteelle ja -virralle Näytön erottelutarkkuus: 0.1 V / 0.01 A Näytön mittaustarkkuus: ± 0.5 V / ± 0.1 A Mitat: ¾-moduuli, 187.5(L) x 200(K) mm SM2502 Säädettävä AC / DC-jännitelähde Lähtöjännite: V AC, V kokoaaltotasasuunnattu DC, ei suodatusta Lähtövirta: 2 A AC, 2 A kokoaaltotasasuunnattu DC, ei suodatusta Teho: max. 450 W Suojaerotettu Ylikuormitussuojaus Erilliset AC ja DC lähdöt 4 mm turvanapaliittimin Lähdöissä ON/OFF-painikkeet merkkivaloilla (yksi lähtö aktiivinen kerrallaan) Erilliset digitaaliset mittarit lähtöjännitteelle ja -virralle Näytön erottelutarkkuus: 0.1 V / 0.01 A Näytön mittaustarkkuus: ± 0.5 V / ± 0.1 A Mitat: ¾-moduuli, 187.5(L) x 200(K) mm Copyright: TEKLAB 38

39 1-vaiheiset vaihtojännitelähteet ACP40 1-vaiheinen ohjelmoitava vaihtojä Lähtöarvot: V, 0-4 A, 900 VA Suojaerotettu Digitaalinen monitoiminäyttö Asettelu/erottelutarkkuus: 1 V / 0.1 A Mittaustarkkuus: Jännite ± (0.1 % + 2 numeroa) Virta ± (0.5 % + 1 numero) Aseteltava ylijännitesuojaus V, ylivirtasuojaus 0-4 A Oikosulkusuojattu Lähtö valittavissa joko 4 mm turvanapaliittimistä tai pistorasiasta (yksi lähtö aktiivinen kerrallaan) Lähdössä ON/OFF-painikkeet merkkivaloin Automaattinen toimintatesti ja verkkojännitteen mittaus käynnistettäessä Lähtöjännitteen stabilointi ON/OFF Firmware-päivitysmahdollisuus Mitat: ½ -moduuli, 125(L) x 200(K) mm Optiot: SM40MA Analoginen mittauslisälaite ACPETHERNET Ethernet-liitäntä, LabView-ajuri ja hallintaohjelma PML08-5A Tehoanalysaattori ACP100 1-vaiheinen ohjelmoitava vaihtojä Lähtöarvot: V, 0-10 A, 2000 VA Suojaerotettu Digitaalinen monitoiminäyttö Asettelu/erottelutarkkuus: 1 V / 0.1 A Mittaustarkkuus: Jännite ± (0.1 % + 2 numeroa) Virta ± (0.5 % + 1 numero) Aseteltava ylijännitesuojaus V, ylivirtasuojaus 0-10 A Oikosulkusuojattu Lähtö valittavissa joko 4 mm turvanapaliittimistä tai pistorasiasta (yksi lähtö aktiivinen kerrallaan) Lähdössä ON/OFF-painikkeet merkkivaloin Automaattinen toimintatesti ja verkkojännitteen mittaus käynnistettäessä Lähtöjännitteen stabilointi ON/OFF Firmware-päivitysmahdollisuus Mitat: Kokomoduuli, 250(L) x 200(K) mm Optiot: SM100MA Analoginen mittauslisälaite ACPETHERNET Ethernet-liitäntä, LabView-ajuri ja hallintaohjelma PML08-10A Tehoanalysaattori Copyright: TEKLAB 39

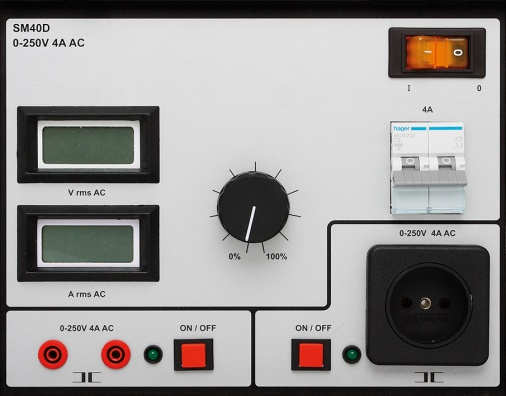

40 1-vaiheiset vaihtojännitelähteet SM40D Säädettävä vaihtojännitelähde Säätömuuntaja V, 4 A, 900 VA Suojaerotettu Erilliset digitaaliset mittarit lähtöjännitteelle ja -virralle Näytön erottelutarkkuus: 1 V / 0.1 A Mittaustarkkuus: ± 2.5 V / ± 0.1 A Ylikuormitussuojaus Lähtö valittavissa joko 4 mm turvanapaliittimistä tai maadoittamattomasta pistorasiasta (yksi lähtö aktiivinen kerrallaan) Lähdöissä ON/OFF-painikkeet merkkivaloilla Mitat: Kokomoduuli, 250(L) x 200(K) mm Optio: SM40MA Analoginen mittauslisälaite PML08-5A Tehoanalysaattori SM100D Säädettävä vaihtojännitelähde Säätömuuntaja V, 10 A, 2000 VA Suojaerotettu Erilliset digitaaliset mittarit lähtöjännitteelle ja -virralle Näytön erottelutarkkuus: 1 V / 0.1 A Mittaustarkkuus: ± 2.5 V / ± 0.1 A Ylikuormitussuojaus Lähtö valittavissa joko 4 mm turvanapaliittimistä tai maadoittamattomasta pistorasiasta (yksi lähtö aktiivinen kerrallaan) Lähdöissä ON/OFF-painikkeet merkkivaloilla Mitat: Kokomoduuli, 250(L) x 200(K) mm Optio: SM100MA Analoginen mittauslisälaite PML08-10A Tehoanalysaattori SM40MA, SM100MA Analoginen mittauslisälaite Liitetään ACP40, ACP100, SM40D tai SM100D -jännitelähteisiin Analoginen 300 V jännitemittari ja 5 A / 10 A virtamittari Tarkkuus 1.5 % Mitat: ¼-moduuli, 62.5(L) x 200(K) mm Copyright: TEKLAB 40

41 3-vaiheiset vaihtojännitelähteet ACP1003V 3-vaiheinen ohjelmoitava vaihtojä ACP1003V tarjoaa paljon toimintoja tavalliseen säätömuuntajaan verrattuna, sillä digitaalinen toteutus mahdollistaa jokaisen vaiheen erillisen säätämisen. Laitteessa on myös sisäänrakennettu tehoanalysaattori. ACP1003V:ta voidaan ohjata manuaalisesti tai hallintaohjelmistolla. Lähtöarvot: V, 0-10 A Suojaerotettu Digitaalinen monitoiminäyttö Asettelu/erottelutarkkuus 1 V / 0.1 A Mittaustarkkuus: Jännite ± (0.1 % + 2 numeroa) Virta ± (0.5 % + 1 numero) Aseteltava ylijännitesuojaus V, ylivirtasuojaus 0-10 A Lähtö valittavissa joko 4 mm turvanapaliittimistä, pistorasiasta tai ulkoisesta lähdöstä (yksi lähtö aktiivinen kerrallaan) Lähdössä ON/OFF-painike merkkivalolla Oikosulkusuojaus Automaattinen toimintatesti ja verkkojännitteen mittaus käynnistettäessä Vaihekohtaiset säädöt ja asetukset Jännitteen säätö ja asetukset navigointipyörällä Lähtöjännitteen stabilointi ON/OFF Symmetrinen / epäsymmetrinen toiminta Firmware-päivitysmahdollisuus Mitat: Kokomoduuli 250(L) x 200(K) mm, erillinen kotelo suojaerotusmuuntajille Optiot: SMM3V100AA Analoginen mittauslisälaite DC50010L DC-liitäntä, V, 10 A, 6-pulssitasasuunnattu DC ACPETHERNET Ethernet-liitäntä, LabView-ajuri ja hallintaohjelmisto ACP10003VS Sähkömoottorien käynnistysoptio ACP1003V mittaukset Mittaus Erottelukyky Vaihejännite (rms) 1 V Pääjännite(rms) 1 V Vaihejännite(p-p) 1 V Vaihevirta(rms) 10 ma Vaihevirta (p-p) 10 ma Kokonaisvirta(rms) 10 ma Tehokerroin 0.01 Kokonaistehokerroin 0.01 Vaihekohtainen näennäisteho 1 VA Kokonaisnäennäisteho 1 VA Vaihekohtainen pätöteho 1 W Kokonaispätöteho 1 W Vaihekohtainen loisteho 1 VAr Kokonaisloisteho 1 VAr Taajuus 0.1 Hz Copyright: TEKLAB 41

42 3-vaiheiset vaihtojännitelähteet SM203V 3-vaiheinen vaihtojännitelähde Säätömuuntaja Suojaerotettu Lähtöarvot: Lähtö 1: V, 2 A (pistorasia) Lähtö 2: V, 2 A (4 mm turvanapaliittimet) Lähtö 3: 0-50 V, 2 A (4 mm turvanapaliittimet) Lähdön valintakytkin, yksi lähtö aktiivinen kerrallaan Analoginen jännitteen mittaus (L1-N) Terminen / magneettinen johdonsuojakatkaisija Ylikuormitussuojaus Mitat: 1 ¼-moduuli, (L) x 200 (K) mm Optiot: SMM3VVA Analogiset jännitemittarit V SMM3V20AA Analogiset virtamittarit 0-2 A SM1003V, SM1603V 3-vaiheinen vaihtojännitelähde Painikeohjattu säätömuuntaja Lähtöarvot: SM1003V: Lähtö 1: V, 10 A (pistorasia) Lähtö 2: V, 10 A (4 mm turvanapaliittimet) SM1603V: Lähtö 1: V, 16 A (pistorasia) Lähtö 2: V, 16 A (4 mm turvanapaliittimet) Lähdön valintakytkin, yksi lähtö aktiivinen kerrallaan Analoginen jännitteenmittaus (L1-N) Terminen / magneettinen johdonsuojakatkaisija Ylikuormitussuojaus Erotusmuuntajat sijoitettu erilliseen muuntajakoteloon Mitat: Kokomoduuli, 250(L) x 200(K) mm Optiot: SMM3VVA Analogiset jännitemittarit V SMM3V100AA Analogiset virtamittarit 0-10 A SMM3V160AA Analogiset virtamittarit 0-16 A DC50010L DC-liitäntä, V, 10 A, 6-pulssitajasuunnattu DC MT63 3-vaiheinen teholähde moottorien testaukseen Testiyksikkö AC-moottorien testaukseen Soveltuu sähkömoottoreille, joiden käyttöjännite on V AC Lähtövirta max. 63 A Ohjaus- ja mittausyksikkö Mittaukset, 3 parametria yhtäaikaisesti näytöllä: jännite, virta, taajuus, teho, aika, energia Lähdössä ON/OFF-kytkimet 4 ohjelmoitavaa näppäintä rampeille Ohjelmisto moottorin parametrien lataamiseen 16 A ja 63 A lähtöliittimet testausjohdoille Vaatii SU363-syöttöyksikön Mitat: Kokomoduuli, 250(L) x 200(K) mm Vakiovarusteet: 16 A moottorintestauskaapeli (5 m), 63 A moottorintestauskaapeli (5 m), varoitusvalo Copyright: TEKLAB 42

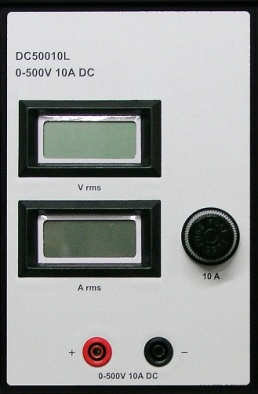

43 3-vaiheiset vaihtojännitelähteet DC50010L DC-liitäntä DC-liitäntä SM1003V, SM1603V ja ACP1003V 3-vaiheisiin AC-jännitelähteisiin Lähtöarvot: V, 10 A, 6-pulssitasasuunnattu DC, ei suodatusta Digitaalinen jännite- ja virtamittari Jännitemittarin erottelukyky: 1 V, mittaustarkkuus: ± 2.5 V Virtamittarin erottelukyky: 0.01 A, mittaustarkkuus: ± 0.1 A Mitat: ½-moduuli, 125(L) x 200(K) mm SMM3VVA, SMM3V20AA, SMM3V100AA, SMM3V160AA Mittauslisälaite Mittauslisälaite SM203V, SM1003V, SM1603V ja ACP1003V 3-vaiheisiin AC-jännitelähteisiin 3 kpl analogisia jännitemittareita V, L1-L2, L2-L3 ja L3-L1 (SMM3VVA). 3 kpl analogisia virtamittareita 0-2 A, L1, L2 ja L3 (SMM3V20AA) 0-10 A, L1, L2 ja L3 (SMM3V100AA) 0-16 A, L1, L2 ja L3 (SMM3V160AA) Tarkkuus: ± 1.5 % Mitat: ¼-moduuli, 62.5(L) x 200(K) mm Copyright: TEKLAB 43

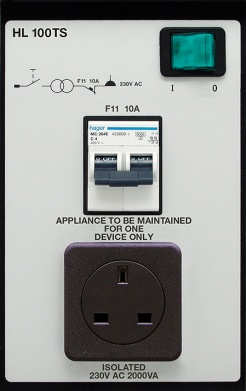

44 Huollettavan laitteen liitännät HL40TS Huollettavan laitteen liitäntä Suojaerotettu AC-lähtö, 230 V, 4 A Terminen / magneettinen johdonsuojakatkaisija Elektroninen kytkentäpiikin vaimennin Mitat: ½-moduuli, 125(L) x 200(K) mm HL100TS Huollettavan laitteen liitäntä Suojaerotettu AC-lähtö, 230 V, 10 A Terminen / magneettinen johdonsuojakatkaisija Elektroninen kytkentäpiikin vaimennin Mitat: ½-moduuli, 125(L) x 200(K) mm Copyright: TEKLAB 44

45 3-vaiheiset AC-liitännät 3V160T Suojamaadoitettu 3-vaiheliitäntä Lähtö 4 mm turvanapaliittimistä tai pistorasiasta, 230 / 400 V, 16 A, suojamaadoitettu Lähdön valintakytkin (yksi lähtö aktiivinen kerrallaan) Analogiset virtamittarit 0-16 A Terminen / magneettinen johdonsuojakatkaisija Mitat: Kokomoduuli, 250(L) x 200(K) mm 3V40TS Suojaerotettu 3-vaiheliitäntä Suojaerotettu Lähtö 4 mm turvanapaliittimistä tai pistorasiasta, 230 / 400 V, 4 A Lähdön valintakytkin (yksi lähtö aktiivinen kerrallaan) Analogiset virtamittarit 0-5 A Terminen / magneettinen johdonsuojakatkaisija Mitat: Kokomoduuli, 250(L) x 200(K) mm 3V100TS Suojaerotettu 3-vaiheliitäntä Suojaerotettu Lähtö 4 mm turvanapaliittimistä tai pistorasiasta, 230 / 400 V, 10 A Lähdön valintakytkin (yksi lähtö aktiivinen kerrallaan) Analogiset virtamittarit 0-10 A Terminen / magneettinen johdonsuojakatkaisija Mitat: Kokomoduuli, 250(L) x 200(K) mm Copyright: TEKLAB 45

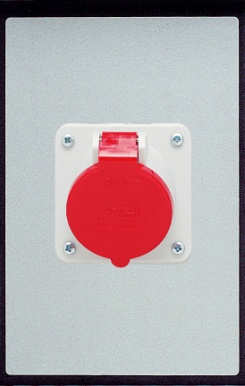

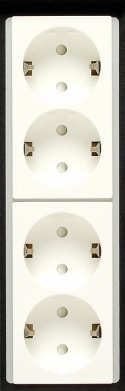

46 Liitännät ELPSL4 1-vaiheiset pistorasiat 4 maadoitettua pistorasiaa Mitat: ¼-moduuli, 62.5(L) x 200(K) mm ELPSL3V 3-vaiheinen pistorasia 5-napainen 16 A CEE -lähtö Mitat: ½-moduuli, 125(L) x 200(K) mm STRBOX Säilytyslokero Säilytyslokero laitepaneeliin Soveltuu esimerkiksi harjoitussarjojen ja mittajohtojen säilytykseen Runko tehty pulverimaalatusta teräksestä Malli STRBOX125 STRBOX250 STRBOX500 Sisäiset mitat 105(L) x 380(S) x 180(K) mm 230(L) x 380(S) x 180(K) mm 480(L) x 380(S) x 180(K) mm Copyright: TEKLAB 46

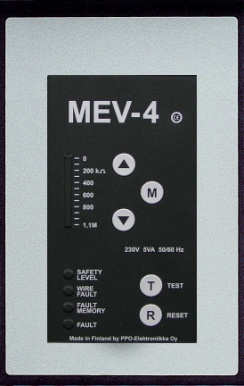

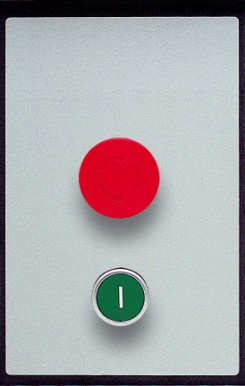

47 Liitännät VMEV4 Eristystason valvontalaitteisto VMEV4 on elektroninen eristystason valvontalaite, jota käytetään erotettujen suojamaadoitettujen pienjänniteverkkojen valvontaan. Laite ilmaisee erotetun verkon tai siihen liitetyn suojamaadoitetun laitteen yksinapaisen maavian ennen kuin on syntynyt oikosulun (maasulun) kaltainen vika. VMEV4:n säätönupilla asetetaan eristystaso, jonka alituksesta halutaan hälytys alueella 80 k 1 M. Säädettävän viiveen avulla voidaan lyhyiden toistuvien häiriöiden aiheuttamat hälytykset poistaa. Toiminnan koestus ja häiriömuistin kuittaus tapahtuu laitteen etulevyssä olevilla painikkeilla. Laitteen ominaisuudet sallivat sen käytön mm. sairaalatiloissa käytettävien laitteiden huollossa. TEKLAB-sähkötyöpisteessä laite kytketään keskiulosottoiseen huollettavan laitteen suojaerotettuun lähtöön, jossa on schukorasia. Mitat: ½-moduuli, 125(L) x 200(K) mm HPITNET, HP320, HP320A Hätäkatkaisijat Sienipainike, joka katkaisee koko työpisteen sähkösyötön HP320A-malli on varustettu avainkytkimellä Mitat: HPITNET: ¼-moduuli, 62.5(L) x 200(K) mm HP320, HP320A: ½-moduuli, 125(L) x 200(K) mm HP320 PILT Paineilmaliitäntä 2 kpl ½ -pikaliittimiä Mitat: ¼-moduuli, 62.5(L) x 200(K) Copyright: TEKLAB 47

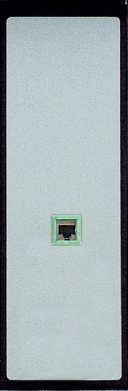

48 Liitännät LAN8 Ethernet-kytkin 8-porttinen 1 G Ethernet-kytkin 1 x RJ45 etupaneelissa 1 x RJ45 työpisteen rungossa LAN-liitäntää varten 6 x RJ45 moduulin sisällä paneelin laitteita varten Mitat: ¼-moduuli, 62.5(L) x 200(K) LANWBRIDGE Langaton LAN-silta Linkki työpisteen LAN8-kytkimen ja laboratorion liittymäpisteen (Wireless Access Point) välillä Saatavana myös ilman LAN8-kytkintä yksittäisen laitteen ohjaamiseksi Antenni integroitu työpisteeseen b/g standardi, 11/54 Mbit/s USB1BT, USB1BE, USB7A, USB7B USB-liitännät USB1T Yksittäinen USB-liitäntä pöytätietokoneen ja paneelilaitteen välillä B-tyypin liitin työpisteessä tietokonetta varten USB1BE Yksittäinen USB-liitäntä kannettavan tietokoneen ja paneelilaitteen välillä B-tyypin liitin etupaneelissa tietokonetta varten Mitat: ¼-moduuli, 62.5(L) x 200(K) mm USB7A Käytetään pöytätietokoneen kanssa 7-porttinen USB 2.0 HUB B-tyypin liitin työpisteessä tietokonetta varten A-tyypin liitin etupaneelissa valinnaiselle laitteelle Optiona RS232-adapteri Mitat: ¼-moduuli, 62.5(L) x 200(K) mm USB1BE USB7B Käytetään kannettavan tietokoneen kanssa 7-porttinen USB 2.0 HUB B-tyypin liitin etupaneelissa kannettavaa tietokonetta varten Optiona RS232-adapteri Mitat: ¼-moduuli, 62.5(L) x 200(K) mm Saatava tilauksesta: RS232-liitäntä GPIB-liitäntä Antenni- ja puhelinliitäntä Erikoispistorasiat Copyright: TEKLAB 48

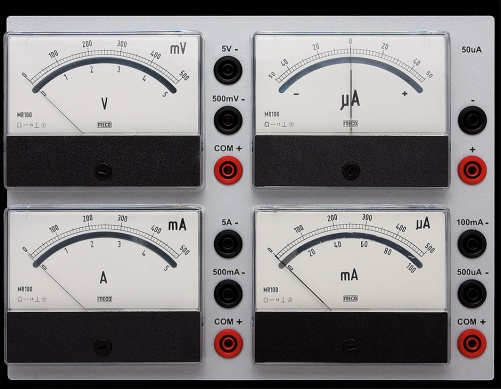

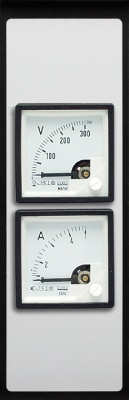

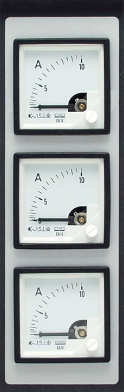

49 Yleismittarit ANA4 Analogiset mittarit Jännitemittari: 500 mv / 5 V Galvanometri: ± 50 µa Virtamittari: 500 ma / 5 A Virtamittari: 500 µa / 100 ma Mittarit varustettu peiliasteikolla tarkemman lukemisen saavuttamiseksi Liitännät 4 mm turvanapaliittimillä Mitat: kokomoduuli, 250(L) x 200(K) mm DYM6101 Digitaalinen yleismittari 3 ½ numeron näyttö, suurin lukema 1999 Näytön taustavalo Näytön pitotoiminto Dioditesti Paristotesti Jatkuvuustesti Virheellisen mittajohdinkytkennän varoitusääni Varustettu teholähteellä, ei paristonvaihtoa Sulake etupaneelissa Vakiovarusteet: käyttöohje, mittajohtimet Saatavana myös irtolaitteena Mitat: ½-moduuli, 125(L) x 200(K) mm Alueet Paras erottelukyky Paras tarkkuus, ± (a % lukemasta + b numeroa) DC-jännite 200 mv 1000 V 100 V 0.5 % + 2 AC-jännite 200 mv 750 V 100 V 1 % + 2 DC-virta 200 A 10 A 0.1 A 1.0 % + 2 AC-virta 200 A 10 A 0.1 A 1.5 % + 2 Resistanssi M % + 2 DYM35XP Digitaalinen yleismittari 3 ¾ numeron näyttö, suurin lukema 3999 Jatkuvuustesti Dioditesti Näytön pitotoiminto Manuaalinen / automaattinen alueenvalinta Lämpötila-adapteri Virheellisen mittajohdinkytkennän varoitusääni Varustettu teholähteellä, ei paristonvaihtoa Sulake etupaneelissa Vakiovarusteet: käyttöohje, mittajohtimet Saatavana myös irtolaitteena Mitat: ½-moduuli, 125(L) x 200(K) mm Alueet Paras erottelukyky Paras tarkkuus, ± (a % lukemasta + b numeroa) DC-jännite 400 mv 1000 V 100 V 0.5 % + 1 AC-jännite 400 mv 750 V 100 V 1.5 % + 5 DC-virta 400 A 2 A 0.1 A 1.0 % + 2 AC-virta 400 A 2 A 0.1 A 1.5 % + 5 Resistanssi M 100 m 1.0 % + 4 Kapasitanssi 4 nf 4 mf 1 pf 5.0 % + 5 Taajuus 4 khz 20 MHz 1 Hz 0.1 % + 3 Lämpötila -20 C C 0.1 C 1.0 % + 3 C Copyright: TEKLAB 49

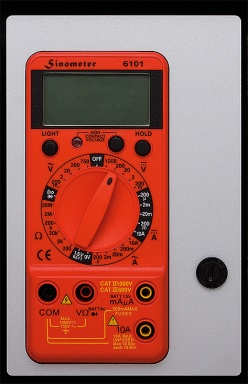

50 Yleismittarit DYM61, DYM61UT Digitaaliset yleismittarit 4 ½ numeron näyttö, suurin lukema , analoginen pylväs Dioditesti Jatkuvuustesti Pulssisuhteen mittaus Suhteelliset mittaukset Näytön pitotoiminto Automaattinen / manuaalinen alueenvalinta Varustettu teholähteellä, ei paristonvaihtoa Sulake etupaneelissa Vakiovarusteet: käyttöohje, mittajohtimet, RS232-liitäntä USB-adapterilla (DYM61UT), hallintaohjelma (DYM61UT) Saatavana myös irtolaitteena Mitat: ½-moduuli, 125(L) x 200(K) mm Alueet Paras erottelukyky Paras tarkkuus, ± (a % lukemasta + b numeroa) DC-jännite 220 mv 1000 V 0.01 mv 0.1 % + 2 AC-jännite 220 mv V 0.01 mv 0.8 % + 10 DC-virta 220 µa - 10 A 0.01 µa 0.5 % + 10 AC-virta 220 µa - 10 A 0.01 µa 0.8 % + 10 Resistanssi M % + 10 Kapasitanssi 22 nf mf nf 3.0 % + 5 Taajuus 10 Hz MHz Hz 0.01 % + 5 FLUKE175, FLUKE177, FLUKE179 Digitaaliset yleismittarit 3 ¾ numeron näyttö, suurin lukema 6000 Digitaalinen näyttö analogisella pylväällä, taustavalo (FLUKE177, FLUKE179) True-rms jännite ja -virtamittaukset Taajuus-, kapasitanssi- ja resistanssimittaukset FLUKE179 mittaa myös lämpötilan Jatkuvuusmittaus ja dioditesti merkkiäänellä Automaattinen / manuaalinen alueenvalinta Näytön pito ja automaattinen pito Max / min / keskiarvo tallennus max / min -hälytyksellä Smoothing-toiminto mahdollistaa nopeasti muuttuvien tulojen suodatuksen Varustettu teholähteellä, ei paristonvaihtoa Sulake etupaneelissa Vakiovarusteet: käyttöohje, mittajohtimet, 80BK lämpötilamittapää (FLUKE179) Saatavana myös irtolaitteena Mitat: ½-moduuli, 125(L) x 200(K) mm Alueet Paras erottelukyky FLUKE175 Paras tarkkuus, ± (a % lukemasta + b numeroa) FLUKE177 Paras tarkkuus, ± (a % lukemasta + b numeroa) FLUKE179 Paras tarkkuus, ± (a % lukemasta + b numeroa) DC-jännite 600 mv 1000 V 0.1 mv 0.15 % % % + 2 AC-jännite 600 mv 1000 V 0.1 mv 1.0 % % % + 3 DC-virta 60 ma 10 A 0.01 ma 1.0 % % % + 3 AC-virta 60 ma 10 A 0.01 ma 1.5 % % % + 3 Resistanssi M % % % + 1 Kapasitanssi 1000 nf 9999 F 1 nf 1.2 % % % + 2 Taajuus 100 Hz 100 khz 0.01 Hz 0.1 % % % + 1 Lämpötila -40 C C 0.1 C NA NA 1 % C Copyright: TEKLAB 50

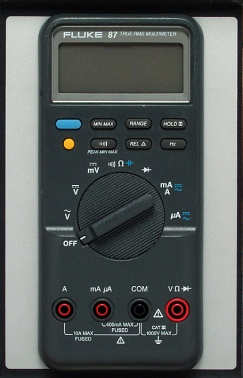

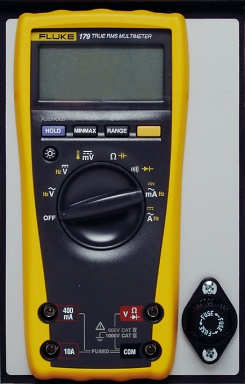

51 Yleismittarit FLUKE83, FLUKE87 Digitaaliset yleismittarit 3 ¾ numeron näyttö, suurin lukema 6000, analoginen pylväs Tarkkoihin mittauksiin 4 ½ numeron tila, suurin lukema (FLUKE87) True-rms jännite- ja virtamittaukset (FLUKE87) Jatkuvuusmittaus ja dioditesti merkkiäänellä Pulssisuhteen mittaus Max / min / keskiarvo -tallennus max / min -hälytyksellä Näytön pitotoiminto Huippuarvon tallennus tallentaa jopa 250 µs transientit Smoothing-toiminto mahdollistaa nopeasti muuttuvien tulojen suodatuksen Automaattinen / manuaalinen alueenvalinta Suhteelliset mittaukset Alipäästösuodin (FLUKE87) Virheellisen mittajohdinkytkennän varoitusääni Varustettu teholähteellä, ei paristonvaihtoa Vakiovarusteet: käyttöohje, TL75-mittajohtimet, AC72-hauenleuat, 80BK lämpötilamittapää (FLUKE87) Saatavana myös irtolaitteena Mitat: ½-moduuli, 125(L) x 200(K) mm Alueet Paras erottelukyky FLUKE83 Paras tarkkuus, ± (a % lukemasta + b numeroa) FLUKE87 Paras tarkkuus, ± (a % lukemasta + b numeroa) DC-jännite 600 mv 1000 V 0.1 mv 0.1 % % + 1 AC-jännite 600 mv 1000 V 0.1 mv 0.5 % % + 2 (TRMS) DC-virta 600 A 10 A 0.1 A 0.4 % % + 2 AC-virta 600 A 10 A 0.1 A 1.2 % % + 2 (TRMS) Resistanssi M % % + 1 Konduktanssi 60 ns 0.01 ns 1.0 % % + 10 Kapasitanssi 10 nf 9999 F 0.01 nf 1 % % + 2 Taajuus 200 Hz 200 khz 0.01 Hz % % + 1 Lämpötila -200 C C 0.1 C NA 1 % + 10 FLUKE8808A Digitaalinen yleismittari 5.5 numeron kaksoisnäyttö Dioditesti ja jatkuvuusmittaus Erillinen DC-vuotovirtamittaus 4-johdinmittaukset kahdella mittajohtimella Mat. toiminnot: max/min, suht. mittaus, pito, vertailu ja db Hi/lo-rajan vertailutila Pass/Fail-testaukseen Liitännät: RS-232, USB-adapteri Vakiovarusteet: käyttöohje, TL71-mittajohtimet, varasulake, FlukeView Forms Basic -ohjelmisto Saatavana myös irtolaitteena Mitat: kokomoduuli, 250(L) x 200(K) mm Optiot: FLUKE884X-SH 4-wire short FLUKETL2X4W 2x4 ohm mittausjohto Alueet Paras erottelukyky Paras tarkkuus, ± (a % lukemasta + b % alueesta) DC-jännite 200 mv 1000 V 1 V % % AC-jännite 200 mv 750 V 1 V 0.2 % % DC-virta 200 A 10 A 1 na 0.02 % % AC-virta 20 ma 10 A 0.1 A 0.3 % % Resistanssi (4-johdin) M 1 m 0.02 % % Taajuus 20 Hz 1 MHz 0.1 mhz 0.01 % % Copyright: TEKLAB 51

52 Yleismittarit FLUKE8845A, FLUKE8846A Digitaalinen yleismittari 6.5 numeron kaksoisnäyttö, graafiset toiminnot V DC perustarkkuus jopa % (FLUKE8846A) 100 µa - 10 A virta-alue, paras erottelukyky 100 pa Laaja ohm-alue 10-1 G, paras erottelukyky 10 µ 4-johdinmittaukset kahdella mittajohtimella Molemmissa malleissa taajuuden ja jakson pituuden mittaukset 8846A mittaa myös kapasitanssin ja lämpötilan Matemaattiset toiminnot: nollaus, dbm, db, TrendPlot, histogrammi, tilastot (min/max/keskiarvo/keskihajonta) ja rajavertailutoiminto Liitännät: IEEE 488, RS-232 (USB-adapteri) ja Ethernet Liitäntä USB-muistille etupaneelissa (FLUKE8846A) Trendplot paperiton piirturi Vakiovarusteet: Käyttöohjeet, TL71-mittajohtimet, FlukeView Forms basic -ohjelmisto Saatavana myös irtolaitteena Mitat: kokomoduuli, 250(L) x 200(K) mm Optiot: FLUKE_ETHER TCP/IP-portti, LabView-ajuri ja hallinohjelma FLUKE884X-SH 4-wire short FLUKETL2X4W 2x4 ohm-mittajohdot Alueet Paras erottelukyky FLUKE8845A FLUKE8846A Paras tarkkuus, ± (a % Paras tarkkuus, ± (a % lukemasta + b % alueesta) lukemasta + b % alueesta) DC-jännite 100 mv 1000 V 100 nv % % % % AC-jännite 100 mv 750 V 100 nv 0.06 % % 0.06 % % (FLUKE8845A) 100 mv 1000 V (FLUKE8846A) DC-virta 100 A 10 A 100 pa 0.05 % % 0.05 % % AC-virta 10 ma 10 A (FLUKE8845A) 100 A 10 A 10 na (FLUKE8845A) 100 pa (FLUKE8846A) 0.1 % % (FLUKE8846A) Resistanssi (4-johdin) M (FLUKE8845A) 10 1 G 100 (FLUKE8845A) 10 (FLUKE8846A) 0.01 % % 0.01 % % (FLUKE8846A) Taajuus 3 Hz 300 khz 0.1 Hz 0.01 % lukemasta 0.01 % lukemasta (FLUKE8845A) 3 Hz 1 MHz (FLUKE8846A) Kapasitanssi 1 nf 100 mf 1 pf NA 1 % % Lämpötila C C C NA ± 0.06 C Copyright: TEKLAB 52

53 Yleismittarit / LCR-mittarit FLUKE8846AME Tarkkuusmittauspaketti Tarkkuusmittauspaketti on suunniteltu tarkkoihin mittauksiin alle 1000 V jännitteillä. Mukana tuleva virtapihti laajentaa virran mittaamisen 20 A asti. RTD-lämpötilamittapää mahdollistaa myös tarkat lämpötilamittaukset. Lisäksi pakettiin sisältyy monipuolinen elektroniikan mittajohdinsarja. Tarkkuusmittauspaketti sisältää paneeliinn integroidun FLUKE8846A tarkkuusyleismittarin ja seuraavat varusteet: 100 RTD-lämpötilamittapää: mittausalue: -200 C C, tarkkuus: 0.06 C AC/DC-virtapihti: mittausalue: 20 A, tarkkuus: ± (1 % lukemasta + 2 ma) 4 wire short, mittauslähtöjen nollamiseen 2x4 ohm-mittausjohto Elektroniikan mittajohdinsarja 100 RTD LÄMPÖ- TILA-ANTURI 2x4 OHM- MITTAUSJOHTO AC/DC-VIRTAPIHTI ELEKTRONIIKAN MITTAJOHDINSARJA LCR4090 LCR-mittari 4 numeron kaksoisnäyttö, TRMS Diodi / jatkuvuustesti Automaattinen / manuaalinen alueenvalinta Mitattavat suureet: Z, Ls, Lp, Cs, Cp, DCR, ESR, D, Q ja ϴ Testiolosuhteet: Taajuus: 100 Hz / 120 Hz / 1 khz / 10 khz / 100 khz / 200 khz Taso: 1 V RMS / 0.25 V RMS / 50 mv RMS / 1 V DC (vain DCR) Vakiovarusteet: TL09C Kelvin -mittapää, mittajohtimet Saatavana myös irtolaitteena Mitat: kokomoduuli, 250(L) x 200(K) mm Optiot: TL09A SMD-testipää TL09B Komponenttikiinnitin DC-jännite AC-jännite DC-virta AC-virta Impedanssi Kapasitanssi Induktanssi Alueet Paras erottelukyky Paras tarkkuus, ± (a % lukemasta + b numeroa) 2 V 600 V 1 mv 0.4 % V 600 V 1 mv 0.8 % ma 2 A 1 A 0.4 % ma 2 A 1 A 0.8 % M 1 m 0.1 % pf mf 1 pf 0.1 % H H 1 nh 0.1 % + 1 Copyright: TEKLAB 53

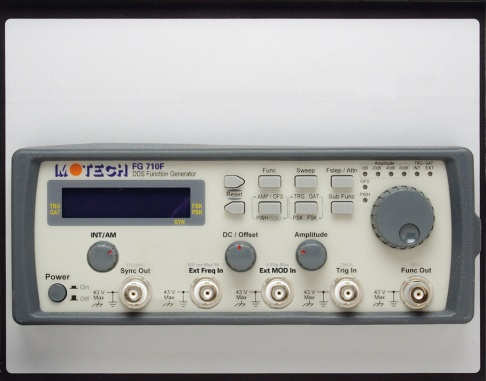

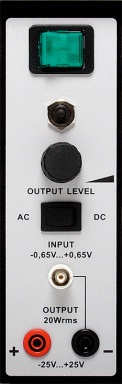

54 Funktiogeneraattorit FG Funktiogeneraattori Taajuusalue: 50 mhz - 10 MHz Aaltomuodot: sini, kantti, pulssi kolmio, taajuuspyyhkäisy Amplitudi: ± 20 V PP (avoin piiri), ± 10 V PP (50 kuorma) DC-taso: ± 5 V PP (avoin piiri), ± 2.5 V PP (50 kuorma) Vaimennin: max 60 db 5 numeron näyttö Pulssinleveyssäätö Oikosulkusuojattu lähtö TTL-lähtö Lähtöimpedanssi: 50 Vakiovarusteet: käyttöohje Mitat: ¾-moduuli, 187.5(L) x 200(K) mm FG710F DDS funktiogeneraattori / taajuuslaskuri Taajuusalue: 100 mhz - 10 MHz 6 numeron näyttö, paras erottelukyky 100 mhz Aaltomuodot: sini, kantti, pulssi, kolmio, rampit, DC Lineaarinen / logaritminen taajuuspyyhkäisy Moduloinnit : AM, FM, FSK ja PSK Taajuuslaskuri: 4 Hz 100 MHz Amplitudi: 1 mv PP 20 V PP (avoin), 0.5 mv PP 10 V PP (50 kuorma) Vaimennin: 0 db, -20 db, -40 db, -60dB DC-taso: max. ± 10 V PP (avoin), ± 5 V PP (50 kuorma) Saatavana myös irtolaitteena Mitat: kokomoduuli, 250(L) x 200(K) mm TEKAMP Tehovahvistin TEKAMP-vahvistin on suunniteltu käytettäväksi kun suhteellisen suuria jännitteitä syötetään pieniin kuormiin (esim. kaiutintesti) TEKAMP on yhteensopiva kaikkien funktiogeneraattorien ja muiden signaalilähteiden kanssa BNC-tuloliitin Lähtö 4 mm turvanapaliittimistä Potentiometri vahvistuksen säätämiseen AC / DC -kytkin Tekniset tiedot: Taajuusalue: DC khz Tulojännite: -1.3 V V Lähtöjännite: -25 V V Lähtöteho 0.5 % THD, 8 : 35 W RMS, 1 khz 30 W RMS, 50 khz 8 W RMS, 100 khz Mitat: ¼-moduuli, 62.5(L) x 200(K) mm Copyright: TEKLAB 54

55 Funktiogeneraattorit AFG2021 Vapaan aaltomuodon funktiogene Innovatiivinen käyttöliittymä nopeuttaa aaltomuotojen generointia kaikki yleisimmät toiminnot löytyvät pikanäppäimistä. Iso 3.5 tuuman värinäyttö näyttää aaltomuodon sekä graafisesti että numeerisesti yhtä aikaa. Ilmainen ArbExpress-ohjelmisto tekee aaltomuotojen muokkaamisesta ja tallentamisesta erittäin helppoa. Kanavat: 1 Taajuusalue: 1 Hz - 20 MHz (siniaalto) Vapaat aaltomuodot: 1 mhz - 10 MHz Aaltomuodot: sini, kantti, pulssi, ramppi, kohina, DC, sin(x)/x, Gaussian, Lorentz, eksponentiaalinen nousu/lasku, Haversine Amplitudi (50 kuorma): 10 mv PP - 10 V PP Näytteytysnopeus: 250 MS/s Vertikaalinen resoluutio: 14 bittiä Näyttö: 3.5 tuuman värinäyttö USB-liittimet kauko-ohjaukselle ja muistitikulle Vakiovarusteet: Labview ja VI -ajurit, ArbExpress -ohjelmisto, NIST jäljitettävä kalibrointitodistus Saatavana myös irtolaitteena Mitat: 1¼-moduuli, 312.5(L) x 200(K) mmm Optiot USB1BT USB-liitin työpisteeseen USB1BE USB-liitin laitepaneeliin AFGGL GPIB tai LAN -liitin AFGETHERNET Kommunikointi TLC-ohjelmiston kanssa Copyright: TEKLAB 55

56 Funktiogeneraattorit AFG3000C Vapaan aaltomuodon funktiogeneraat AFG3000C-sarjan vapaasti ohjelmoitavan aaltomuodon funktiogeneraattorit ovat suuren näyttönsä ansiosta helppokäyttöisiä. Perusaaltomuodot sini, kolmio, kantti ja pulssi voidaan valita yhtä nappia painamalla. Erikoisominaisuutena on Tektronixin oskilloskoopille tallennetun aaltomuodon toisto. ArbExpress-ohjelmistolla on kompleksisten aaltomuotojen luominen helppoa, se myös lukee csv-tiedostoja. Suorituskyky on laboratorioluokkaa. Suuri 5.6 värinäyttö mahdollistaa aaltomuodon helpon aseteltavuuden ja tarkkailtavuuden Pikapainikkeet helpottavat käyttöä AM, FM, PM, FSK, PWM Taajuuspyyhkäisy ja purske Pulssin reunojen säätö 128 k muisti vapaille aaltomuodoille Hyvä aikakannan stabiilisuus: ± 1 ppm / vuosi Kaksikanavaiset mallit säästävät rahaa ja samalla laitepaneelitilaa USB-liitäntä etupaneelissa datan tallennusta varten USB, GPIB ja Ethernet Vakiovarusteet: käyttöohje, ArbExpress -ohjelmisto, NIST jäljitettävä kalibrointitodistus Saatavana myös irtolaitteena Mitat: 1 ½-moduuli, 375(L) x 200(K) mm Optiot: USB1BT USB-liitäntä työpisteeseen AFGETHETNET Kommunikointi TLC-ohjelmiston kanssa AFG3011C AFG3021C AFG3052C AFG3101C AFG3252C Kanavat Siniaallon 1 H - 10 MHz 1 H - 25 MHz 1 H - 50 MHz 1 H MHz 1 H MHz taajuusalue Näyttö 5.6 väri-lcd Aaltomuodot Sini, Kantti, Pulssi, Ramppi, Kolmio, Sin(x)/x, Eksponentiaalinen, Gaussian, Lorentz, Haversine, DC, kohina Amplitudi 20 mv PP 20 V PP 10 mv PP 10 V PP 10 mv PP 10 V PP 20 mv PP 10 V PP P 50 mv PP 5 V PP Taajuuden asettelutarkkuus Muisti Vapaan 250 MS / s 250 MS / s 1 µhz tai 12 numeroa 128 k 1 GS / s 1 GS / s 2 GS / s aaltomuodot, näytteytysnopeus Vapaan aaltomuodon vertikaalinen resoluutio 14 bittiä Copyright: TEKLAB 56

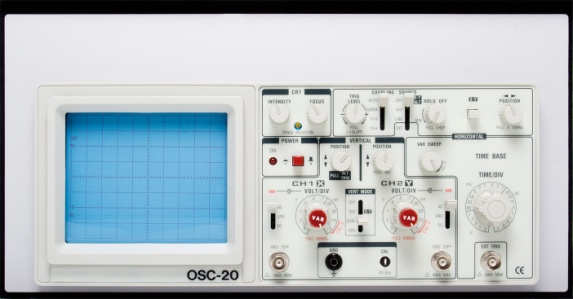

57 Analogiset oskilloskoopit OSC20, OSC40 Analogiset oskilloskoopit OSC20 ja OSC40 analogisissa oskilloskoopeissa on kaksi kanavaa ja 20 MHz / 40 MHz (- 3 db) kaistanleveys. Molemmissa malleissa on aikajakoalue 0.1 µs-2 s./div, herkkyys 5 mv/div ja 6 näyttö. Oskilloskoopit ovat kestäviä ja helppokäyttöisiä. 6 CRT-näyttö Tuloimpedanssi: 1 M, 25 pf Vakiovarusteet: 2 kpl mittapäitä x1 / ref / x10 Varasulake Säteensäädin Saatavana myös irtolaitteena Mitat: 1 ½-moduuli, 375(L) x 200(K) mm OSC20 OSC40 Kanavat 2 2 Kaistanleveys 20 MHz 40 MHz Näyttömuodot CH1, CH2, DUAL (ALT, CHOP), ADD Kytkennät AUTO, NORM, TV-V, TV-H Liipaisulähteet CH1, CH2, LINE, EXT, ALT Herkkyys 5 mv 5 V 5 mv 5 V Aikajakoalueet 0.1 s 2 s 0.1 s 2 s Pyyhkäisymuoto Main Main, mix, delay Nousuaika 1 ns 8.8 ns Komponenttitesteri - Yes Copyright: TEKLAB 57

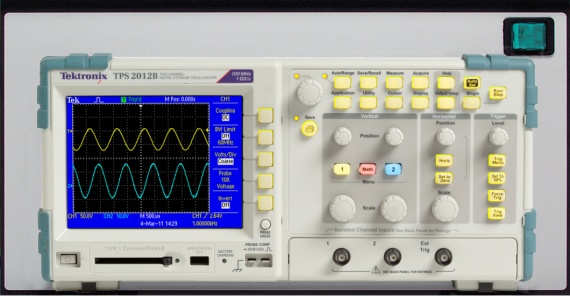

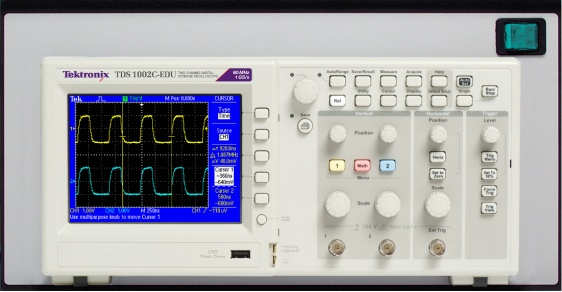

58 Digitaaliset oskilloskoopit TBS1000, TDS2000C Digitaaliset muistioskilloskoopit TBS1000-oskilloskoopit on suunniteltu erityisesti oppilaitosten tarpeisiin. Monipuolisten ominaisuuksien lisäksi laitetta on helppo oppia käyttämään. Tämän vuoksi se soveltuukin oskilloskoopin peruskäytön opettamiseen. Laite sisältää myös oskilloskoopin harjoitusmateriaalia. TDS2000C-sarjan digitaaliset muistioskilloskoopit tarjoavat erinomaisen hinta/laatusuhteen teollisuuskäyttöön. Kaistanleveys ulottuu jopa 200 MHz ja näytteenottonopeus 2 GS/s asti. 5.7 tuuman värinäyttö 16 automaattista mittausta Sisäänrakennettu aaltomuodon rajatestaus USB-portti etupaneelissa datan tallennusta varten USB-portti tietokoneliitäntää varten Kehittyneet liipaisut (mm. pulssinleveys ja videoliipaisu) FFT vakiona kaikissa malleissa Sisäänrakennettu ohjevalikko Saatavana myös irtolaitteena Mitat: 1½-moduuli, 375(L) x 200(K) mm Vakiovarusteet: TPP MHz 10X passiivimittapää tai TPP0201: 200 MHz passiivimittapää (1 per kanava) Käyttöohje OpenChoice-ohjelmisto NI LabVIEW SignalExpress Tektronix Edition ohjelmisto (TDS2000C) NIM/NIST - jäljitettävä kalibrointitodistus Suositeltavat lisävarusteet: USB1BT USB-liitäntä työpisteeseen TBSEDU Oskilloskooppien harjoitusmateriaali CD TBS1022 TBS1062 TBS1102 TDS2012C TDS2024C Kanavat Kaistanleveys 25 MHz 60 MHz 100 MHz 100 MHz 200 MHz Näytteenottonopeus 500 MS/s 1 GS/s 1 GS/s 2 GS/s 2 GS/s (kaikki kanavat) Muisti (kaikki kanavat) Vertikaalinen 8 bittiä 8 bittiä 8 bittiä 8 bittiä 8 bittiä resoluutio Vertikaalinen asteikko 2 mv 5 V / DIV 2 mv 5 V / DIV 2 mv 5 V / DIV 2 mv 5 V / DIV 2 mv 5 V / DIV Aikajakoalueet (s/div) 5 ns 50 s 5 ns 50 s 5 ns 50 s 2.5 ns 50 s 2.5 ns 50 s Copyright: TEKLAB 58

59 Digitaaliset oskilloskoopit TPS2000B Digitaaliset muistioskilloskoopit TPS2000B-sarjan oskilloskoopeissa tulokanavat on erotettu toisistaan. Täydellinen galvaaninen erotus sekä tulokanavien että maan välillä antaa mahdollisuuden tehdä kelluvia mittauksia turvallisesti ja mitattavaa kohdetta häiritsemättä. Oskilloskooppi soveltuukin monien suunnittelun, asennuksen tai huollon ongelmien työkaluksi. Täysin erotetut ja kelluvat kanavat Optiona saatava ohjelmistopaketti tarjoaa kattavasti toimintoja esim. erilaisiin tehomittauksiin FFT vakiona kaikissa malleissa Kehittyneet liipaisut helpottavat halutun tapahtuman tallentamista Helppokäyttöinen käyttöliittymä Käyttöä helpottaa myös automaattiset toiminnot, muistit ja sisäänrakennettu ohje 11 automaattista mittausta Liitännät: RS-232 (USB-adapteri), Centronics, CompactFlash Saatavana myös irtolaitteena Mitat: 1 ½-moduuli, 375(L) x 200(K) mm Vakiovarusteet P MHz, 10x/1x passivimittapäät (yksi per kanava) Akku Käyttöohje OpenChoice-ohjelmisto Jäljitettävä kalibrointitodistus - NIM/NIST Suositeltavat lisävarusteet TPS2PBND2 Tehomittauspaketti: Sisältää 4 xp5120 passiiviset korkeajännitemittapäät ja TPS2PWR1-mittausohjelmiston TPS2PWR1 Tehomittaus- ja analysointiohjelmisto: aaltomuodon analysointi, harmonisten analysointi, kytkentähäviöt, vaihekulmat, dv/dt ja di/dt-kursorit TPS2012B TPS2014B TPS2024B Kanavat Kaistanleveys 100 MHz 100 MHz 200 MHz Näytteenottonopeus 1.0 GS/s 1.0 GS/s 2.0 GS/s (kaikki kanavat) Muisti (kaikki kanavat) Vertikaalinen resoluutio 8 bittiä 8 bittiä 8 bittiä Vertikaalinen asteikko 2 mv - 5 V/div 2 mv - 5 V/div 2 mv - 5 V/div Aikajakoalueet (s/div) 5 ns - 50 s/div 5 ns - 50 s/div 2.5 ns - 50 s/div Copyright: TEKLAB 59

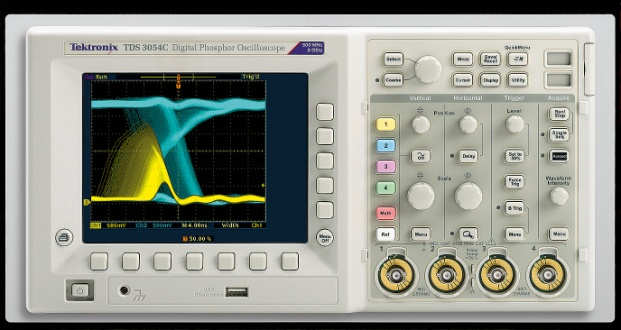

60 Digitaaliset oskilloskoopit TDS3000C Digitaaliset fosforioskilloskoopit TDS3000C-sarja yhdistää DPOn tehokkuuden, digitaalisen reaaliaikaisen näytteenoton, WaveAlert-aaltomuodon havainnoinnin, OpenChoice-dokumentoinnin ja analysoinnin sekä monipuolisen National Instruments LabVIEW Signal Express Tektronix Edition -ohjelmiston yksiin kuoriin. VGA-värinäyttö 25 automaattista mittausta 9-bittinen pystyresoluutio Kehittyneet liipaisutoiminnot QuickMenu-käyttöliittymä tarjoaa sujuvan käytettävyyden Ethernet-portti WaveAlert - automaattinen satunnaisten ilmiöiden havainnointi TekProbe-liityntä tukee aktiivi-, differentiaali- ja virtamittapäitä (automaattinen skaalaus ja yksiköt) Etupaneelissa USB-liitin datan tallennusta varten Saatavana myös irtolaitteena Mitat: 1 ½-moduuli, 375(L) x 200(K) mm Vakiovarusteet P6139A MHz, 10x passiivimittapäät (yksi per kanava) Käyttöohje OpenChoice-ohjelmisto NI LabVIEW SignalExpress Tektronix Edition LE -ohjelmisto Jäljitettävä kalibrointitodistus NIM/NIST Suositeltavat lisävarusteet TDS3GV - GPIB, VGA, RS-232 -liitäntä TDS3AAM - Kehittynyt analysointimoduuli TDS3LIM - Lisämoduuli signaalin rajojen tutkimiseen TDS3TMT Telekommunikaatiomaskien testausmoduuli TDS3VID - Laajennettu videoanalysointimoduuli TDS3SDI - Sarja/digitaalinen videomoduuli TDS3032C TDS3034C TDS3052C TDS3054C Kanavat Kaistanleveys 300 MHz 300 MHz 500 MHz 500 MHz Näytteenottonopeus 2.5 GS/s 2.5 GS/s 5 GS/s 5 GS/s (kaikki kanavat) Aaltomuodon aaltomuotoa/s sieppausnopeus Muisti (kaikki kanavat) Vertikaalinen 9 bittiä resoluutio Vertikaalinen 1 mv 10 V / DIV asteikko Aikajakoalueet 2 ns - 10 s 2 ns - 10 s 1 ns - 10 s 1 ns - 10 s (s/div) Nousuaika 1.2 ns 1.2 ns 0.7 ns 0.7 ns Copyright: TEKLAB 60

61 Digitaaliset oskilloskoopit DPO2000B, MSO2000B Digitaaliset fosfori/sekasignaali Tehokkuutta ongelmien nopeaan ratkaisuun - DPO2000B-sarjan digitaaliset fosforioskilloskoopit tarjoavat suorituskyvyn ja ominaisuudet, joita tarvitset erilaisten signaalien tutkimisessa. DPO2000B-sarjan oskilloskoopit tarjoavat ensimmäisenä luokassaan 1 M pisteen käyttökelpoisen muistin joka kanavalle, sarjaväylien liipaisu- ja dekoodausoptiot sekä säädettävän alipäästösuotimen, joka mahdollistaa signaalien yksityiskohtien havainnoinnin koko oskilloskoopin taajuuskaistalla. MSO2000B-sarjan oskilloskoopeissa on lisäksi 16 digitaalista kanavaa, joten laitteilla on mahdollista tutkia sekä analogisia että digitaalisia signaaleja rinnakkain. 2 tai 4 analogista + 16 digitaalista kanavaa (MSO-mallit) Rinnakkaisväylän liipaisu ja analysointi (MSO-mallit) Erilliset asetukset ja liipaisut kanaville (MSO-mallit) 7 laajakuvainen TFT-LCD-näyttö I2C, SPI, CAN, LIN, RS232/422/485/UART -sarjaväylien liipaisu-, dekoodaus- ja analysointioptiot Wave Inspector mahdollistaa tehokkaan aaltomuodon analysoinnin FilterVu säädettävä alipäästösuodin mahdollistaa häiriöiden suodatuksen USB 2.0 etupaneelissa datan tallennusta varten USB 2.0 portti takapaneelissa PC-ohjausta varten escope etäkäyttö Optiona Ethernet ja Video Out -portit TekVPI Probe-liitäntä tukee aktiivi-, differentiaali- ja virtamittapäitä (automaattinen skaalaus ja yksiköt) Saatavana myös irtolaitteena Mitat: 1 ¾-moduuli, 437.5(L) x 200(H) mmm Vakiovarusteet P MHz, 1x/10x passiivimittapää (yksi per kanava) P kanavainen logiikkamittapää + varustepussi (MSO-sarja) Käyttöohje OpenChoice-ohjelmisto o NI LabVIEW SignalExpress Tektronix Edition LE - ohjelmisto Jäljitettävä kalibrointitodistus - NIM/NIST Suositeltavat lisävarusteet DPO2AUTO - Ajoneuvojen sarjaväylien liipaisu, dekoodaus ja analysointimoduuli (CAN & LIN -väylät) DPO2EMBD - Sulautettujen sarjaväylien liipaisu, dekoodaus ja analysointimoduuli (I2C & SPI -väylät) DPO2COMP - Tietokoneiden sarjaväylien liipaisu, dekoodaus ja analysointimoduuli (RS-232/422/485/UART-väylät) DPO2CONN - Ethernet (10/100Base-T) ja Video Out -portit EDUKIT - Harjoitussarjaa oskilloskoopille DPOSW TCP/IP-portti, LabVIEW-ajuri ja hallintaohjelmisto oskilloskoopille DPO2002B, MSO2002B Kanavat 2, Kaistanleveys 70 MHz Näytteenotto-nopeus (kaikki kanavat) Aaltomuodon sieppausnopeus Muisti (kaikki kanavat) Vertikaalinen resoluutio Vertikaalinen asteikko Aikajakoalueet (s/div) Nousuaika 5 ns DPO2012B, MSO2012B DPO2014B, MSO2014B DPO2024B, MSO2024B , , MHz 100 MHz 200 MHz 1.0 GS/s aaltomuotoa/s 1 M 8 bittiä 2 mv - 5 V /div 4 ns s 3.5 ns 3.5 ns 2 ns s 2.1 ns Myös DPO3000/MSO3000 ja DPO4000/MSO4000 -sarjojen oskilloskoopit saatavana irtolaitteena. Copyright: TEKLAB 61

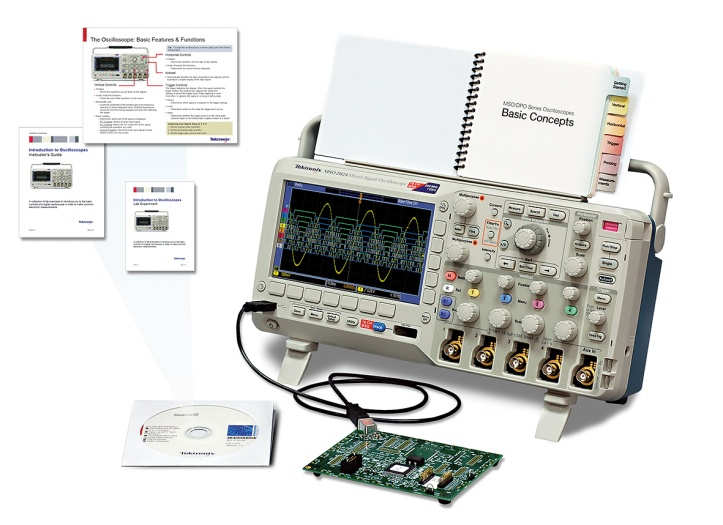

62 Oskilloskooppien harjoitussarjat EDUKIT Harjoitussarja DPO2000 / MSO2000 -oskilloskoopeille Harjoitussarja tarjoaa pohjan nykyaikaisten mittaus- ja testausmenetelmien opettamiseen. Kattava paketti koostuu kuudesta erilaisesta laboratorioharjoituksesta, jotka sisältävät sekä opettajan että oppilaan tukimateriaalin. Lisäksi pakettiin kuuluu oskilloskoopin peruskäytön opas sekä harjoituskortti, joka mahdollistaa todellisten signaalien tutkimisen. Laboratorioharjoitukset on suunniteltu mukautuvasti siten, että niiden kestoa voidaan ohjata kahdesta neljään tuntiin tarpeen mukaan. Kaikki harjoitukset on suunniteltu MSO2000-sarjan sekasignaalioskilloskoopeilla suoritettaviksi. Funktiogeneraattoriharjoituksessa tarvitaan myös AFG3000-sarjan funktiogeneraattoria. Kaikki materiaali toimitetaan sekä pdf-muodossa että Wordtai PowerPoint-dokumenttina. Materiaalia saa muokata (kokonaan tai osin) ja jakaa oppilaille Tektronix-laitteilla tapahtuvaa opetusta varten. Sisältö Kuusi laboratorioharjoitusta Kuusi opettajan tukimateriaalia Kuusi oppilaan opasta Oskilloskoopin perustoimintojen opas Harjoituskortti Laboratorioharjoitusten aiheet: Johdatus oskilloskooppeihin Johdatus oskilloskooppien mittapäihin Oskilloskoopin kehittyneet toiminnot Johdatus funktiogeneraattoreihin Digitaalinen vianhaku oskilloskoopeilla Sarja- ja rinnakkaisväylien analysointi Copyright: TEKLAB 62

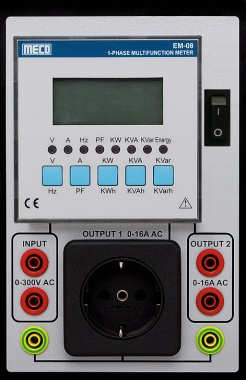

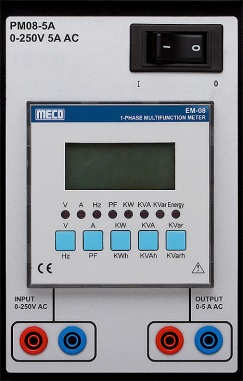

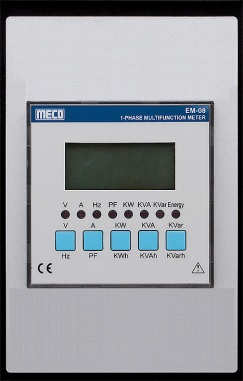

63 Tehoanalysaattorit PM08-5A, PM08-16A 1-vaiheiset tehoanalysaattorit Mitattavat suureet: U, I, P, Q, S, f, PF, energia TRMS 4 numeron näyttö, 8 led merkkivaloa Liitännät: 4 mm turvanapaliittimet (PM08-5A) Pistorasia, 4 mm turvanapaliittimet (PM08-16A) Mitat: ½-moduuli, 125(L) x 200(K) mm PM08-5A PM08-16A PM08-5A PM08-16A Jännitealue V V Virta-alue 0-5 A 0-16 A Tarkkuus, virta ± (0.5 % lukemasta + 15 numeroa) Tarkkuus, jännite ± (0.5 % lukemasta + 2 numeroa) PML08-5A, PML08-10A 1-vaiheiset tehoanalysaattorit Mitattavat suureet: U, I, P, Q, S, f, PF, energia TRMS 4 numeron näyttö, 8 led merkkivaloa Kiinteä liitäntä TEKLAB AC-jännitelähteeseen Mitat: ½-moduuli, 125(L) x 200(K) mm PML08-5A PML08-10A Jännitealue V V Virta-alue 0-5 A 0-10 A Tarkkuus, virta ± (0.5 % lukemasta + 15 numeroa) Tarkkuus, jännite ± (0.5 % lukemasta + 2 numeroa) Copyright: TEKLAB 63

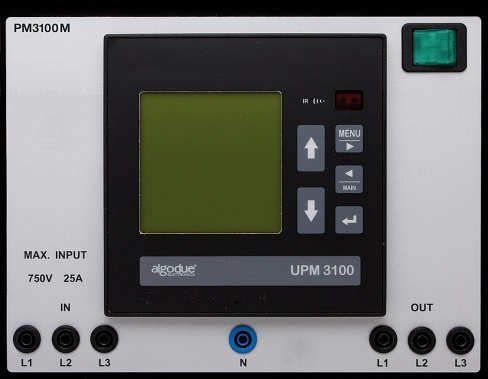

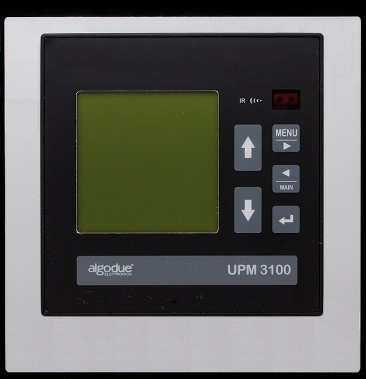

64 Tehoanalysaattorit PM3100, PM3100M 3-vaiheiset tehoanalysaattorit Kaksi mallia saatavilla PM3100M: 4 mm turvanapaliittimet etupaneelissa PM3100: kiinteä liitäntä TEKLAB AC-jännitelähteeseen Mitattavat suureet: U, I, P, Q, S, PF, f, energia TRMS Iso LCD-näyttö FFT, harmonisten analyysi 50. harmoniseen asti 2 MB muisti mittaustulosten tallentamiseen Liitännät: RS232 portti USB-sovittimella IrDA-portti etupaneelissa Optiona Ethernet-liitäntä Mittausten tarkkailuohjelmisto Muut mittaukset: Keskiarvot, max/min-arvot, harmoninen särö, FFT, jaksot Tuloarvot: Jännite: max 750 V AC (pääjännite) Virta: 0-25 A AC Tarkkuus: Jännite: ± (0.2 % lukemasta + 5 numeroa) Virta: ± (2 % lukemasta + 10 numeroa) Mitat: ¾-moduuli, 187.5(L) x 200(K) mm Optio: DEDALOSP tehomittausohjelmisto PM3100M PM3100 Copyright: TEKLAB 64

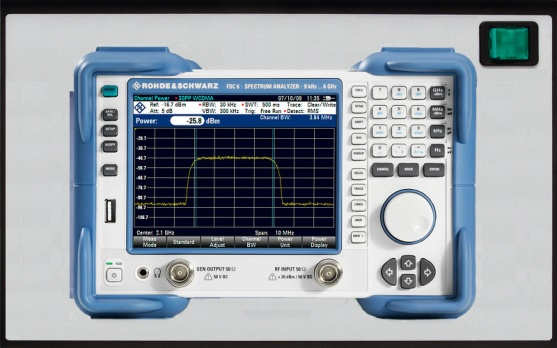

65 RF-laitteet FSC3, FSC6 Spektrianalysaattorit FSC on kompakti spektrianalysaattori, joka tarjoaa kaikki ammattikäyttöön tarvittavat ominaisuudet samassa paketissa. Laitetta voidaan käyttää moniin sovelluksiin, kuten tuotekehitykseen, huoltoon ja koulutukseen. Kattava varustevalikoima mahdollistaa laitteen räätälöinnin juuri omaan käyttökohteeseen sopivaksi. Taajuusalue: 9 khz - 3 GHz (FSC3), 6 GHz (FSC6) Resoluutiokaistanleveys: 10 Hz - 3 MHz Suuri herkkyys < 141 dbm (1 Hz), valinnaisella esivahvistimella < 161 dbm (1 Hz ) Pieni mittausepävarmuus (< 1 db) Taajuuslaskuri 0.1 Hz resoluutiolla Rajatestaustoiminnot Harmonisten ja harmonisen särön mittaukset USB-liitin etupaneelissa mittaustulosten tallentamiseen LAN ja USB liitännät etäkäyttöön ja mittaustulosten siirtoon tietokoneelle FSCView-ohjelmisto mittaustulosten helppoon hallintaan Helppokäyttöinen käyttöliittymä Matala energiankulutus (12 W) Mitat: 1 ¼-moduuli, 312.5(L) x 200(K) mm SMC100AB101, SMC100AB103 Signaaligeneraattorit Analoginen SMC100AB101/103-signaaligeneraattori sisältää luokkansa parhaan suorituskyvyn ja ominaisuudet. Joustava ja monipuolinen laite soveltuu hyvin esimerkiksi huoltoon ja testaukseen. Helpon käytettävyyden ansiosta se on hyvä työkalu myös oppilaitoksiin. Taajuusalue 9 khz GHz (SMC100AB101) 9 khz GHz (SMC100AB103) Tyypillinen maksimitaso +17 dbm Analogiset moduloinnit (AM/FM/φM/pulssimodulaatio) Etäohjaus Integroitu ylijännitesuojaus Self-test vikadiagnosointiin Pieni SSB-vaihekohina tyypillisesti 111dBc Laajakaistainen kohina tyypillisesti 148 dbc Tason epävarmuus <0.9 db Taajuuden ja tason asetusaika <5 ms Mitat: 1 ¼-moduuli, 312.5(L) x 200(K) mm Copyright: TEKLAB 65

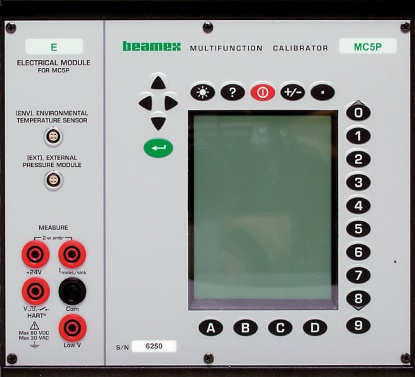

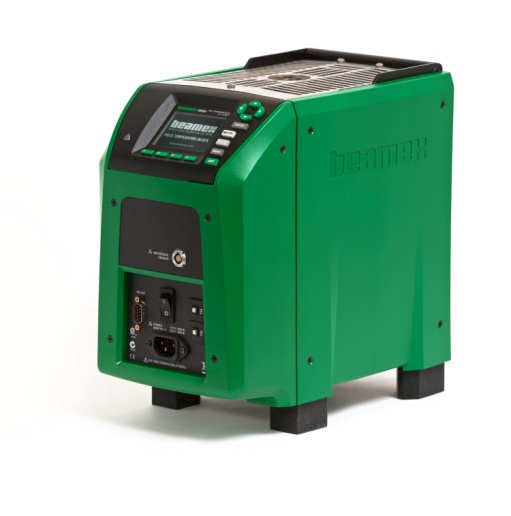

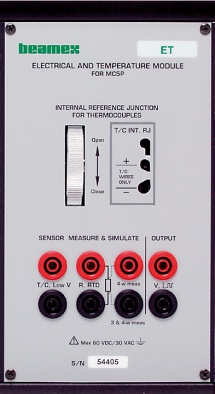

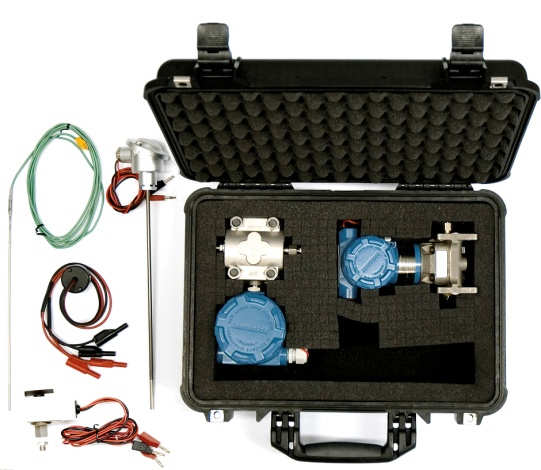

66 Kalibrointilaitteet MC5P Kalibrointimoduuli MC5P on päämoduuli lämpötila- ja painekalibroinneille kuten myös sähköisten suureiden kalibroinnille. MC5P ohjaa muita kalibrointimoduuleja ja se voi myös optiona kommunikoida kalibrointiuunien ja automaattisten paineensyöttömoduulien kanssa. Optiona MC5P tarjoaa myös HART-modeemin sekä monikanavaisen tiedonkeruun. MC5P sisältää sähkömoduulin (E), joka mahdollistaa optiona olevan HART-kommunikoinnin. HART-toiminnon avulla voidaan lukea HART signaalia, editoida parametreja sekä virittää useiden HART instrumenttien lähettimiä. Lisäksi MC5P:hen on valittavissa toiminto, joka mahdollistaa MC5P:n toimimisen kalibraattorina Foundation Fieldbus H1 ja Profibus PA -lähettimille. CMX-ohjelmisto auttaa dokumentoinnissa, suunnittelussa, analysoinnissa ja kalibrointityön optimoinnissa. CMX:n muunneltavuus mahdollistaa helpon integroinnin muihin järjestelmiin. Jännite- ja virtamittaus Pulssien laskenta ja taajuusmittaus Virtagenerointi Kytkintestaus Sisäinen 24 V DC syöttö Liityntä ulkoisiin painemoduuleihin Mitat: 214(L) x 200(K) mm Optiot HART - HART -kommunikointi FIELDBUS - Foundation Fieldbus kommunikointi (vaatii DS2 datakytkimen) PROFIBUS - Profibus PA kommunikointi (vaatii DS2 datakytkimen) DS2 Datakytkin MC5PDATA Monikanavainen tiedonkeruu MC5PCONTROL - Painelähtöjen ohjaus MC5TCONTROL - Kalibrointiuunien ohjaus MC5PENV - Ympäristölämpötilan anturi MC5PCAL - Kommunikointi kalibrointiohjelmiston kanssa CMX - Kalibrointiohjelmisto CMXE - Kalibrointiohjelmisto 15 instrumentille Toiminto Alue Erottelukyky 1 vuoden epävarmuus (±) mv-mittaus ± 1000 mv mv 0.02 % lukemasta + 5 V V-mittaus ± 50 V V 0.02 % lukemasta mv ma-mittaus ± 100 ma ma 0.02 % lukemasta A Hz-mittaus Hz Hz 0.01 % lukemasta Pulssilaskuri pulssia 1 pulssi N/A ma-generointi 0-25 mv ma 0.02% lukemasta A Copyright: TEKLAB 66

67 Kalibrointilaitteet PM Painemittausmoduuli MC5P:lle Painemittausmoduuli sisältää kehityksellistä painemittausteknologiaa, jonka ansiosta muutamalla PMmoduulilla voidaan kattaa laaja painealue hyvällä tarkkuudella. Barometrinen PMB-moduuli mittaa vallitsevaa ilmanpainetta. Kun barometrinen moduuli on asennettu järjestelmään, voidaan muiden painemittausmoduulien painealueet esittää myös absoluuttisena paineena. PM-moduulin mittaustulos näkyy MC5P:n näytössä. Moduulin mitat: 53.5(L) x 200(K) mm Moduuli Alue Resoluutio 1 vuoden epävarmuus (±) PMB mbar abs 0.1 mbar 0.5 mbar PM10mD ± 10 mbar dif mbar 0.05 % span % lukemasta PM100m mbar mbar % koko alueesta % lukemasta PM400mC ± 400 mbar 0.01 mbar 0.02 % koko alueesta % lukemasta PM1C ± 1 bar bar % koko alueesta % lukemasta PM2C -1 2 bar bar 0.01 % koko alueesta % lukemasta PM6C -1 6 bar bar 0.01 % koko alueesta % lukemasta PM20C bar bar 0.01 % koko alueesta % lukemasta PM bar bar 0.01 % koko alueesta % lukemasta PM bar bar 0.01 % koko alueesta % lukemasta PM bar bar 0.01 % koko alueesta % lukemasta PM bar 0.01 bar % koko alueesta % lukemasta PM bar 0.01 bar % koko alueesta % lukemasta ET-P Sähkö- ja lämpötilamoduuli MC5P:lle Lämpötilan ja sähköisten mittausten moduuli simuloi ja mittaa useita eri vastusantureita ja termoparityyppejä. Lisäksi moduulissa on sähköisten signaalien, kuten pulssien ja taajuuden generointi sekä V, mv ja ohm -suureiden generointi ja simulointi. ET-moduuli sisältää vertailuliitosmoduulin (RJ), joka käyttää kehityksellistä lämpötilamittausteknologiaa. Tämä teknologia mahdollistaa erittäin tarkan termoparin vertailuliitoksen kompensoinnin mitattaessa tai simuloitaessa termopareja. RJmoduulin ainutlaatuisen muotoilun ansiosta sen käyttö on käytännöllistä millä tahansa liityntätyypillä tai pelkillä TCjohdoilla. Vastusanturimittaus/simulointi Vastusmittaus/simulointi Termoparimittaus/simulointi Pienjännitemittaus/syöttö Vertailuliitosmoduuli (RJ) Taajuussyöttö Pulssisyöttö Jännitesyöttö Virtasyöttö Mitat: 107(L) x 200(K) mm Toiminto Alue Erottelukyky 1 vuoden epävarmuus (± ) mv-generointi ± 500 mv mv 0.02 % lukemasta + 4 V V-generointi ± 12 V V 0.02 % lukemasta mv ma-generointi ± 25 ma ma 0.02 % lukemasta + 1 A Hz-generointi Hz Hz 0.01 % lukemasta Pulssigenerointi pulssia 1 pulssia N/A Ohm-simulointi ohm ohm 0.04 % lukemasta tai 30 m Ohm-mittaus ohm ohm 0.02 % lukemasta m mv-mittaus ± 500 mv mv 0.02 % lukemasta + 4 V Copyright: TEKLAB 67

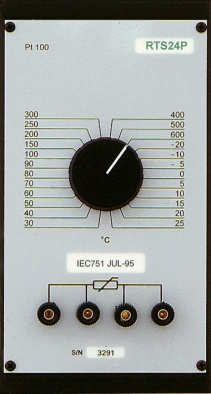

68 Kalibrointilaitteet RTS24P Pt100-simulointimoduuli RTS24P on tarkkuusinstrumentti, jolla voidaan jäljitellä Pt100 anturin toimintaa. RTS24P kattaa Pt100 antureiden yleisen käyttöalueen 24:llä pisteellä. Laite on erittäin pysyvä ja tunteeton ympäristön lämpötilan vaihteluille. RTS24P toteutetaan tarkkuusvastuksilla, siksi kaikki Pt100 anturia mittaavat instrumentit reagoivat sen antamaan viestiin. Hyvä stabiilisuus ja tarkkuus Tarkkuus: 0.05 % lukemasta tai 0.1 C Alue: C 24:ssä pisteessä Mitat: 107(L) x 200(K) mm VG200 Säädettävä vakiovirta- ja vakiojännitelähde VG200 on säädettävä vakiovirta/jännitelähde, jossa on erillinen mittausosa. VG200 on suunniteltu erityisesti mittalaitteiden, anturien ja lähettimien kalibrointiin. 4.5 numeron LCD-näyttö Valintakytkin eri virta/jännitealueille Galvaaninen erotus ja oikosulkusuojaus Lähtö Virta-alueet: 0-20 ma, 0-50 ma, ma, portaaton säätö, paras tarkkuus ± 0.08 % Jännitealue: mv, tarkkuus ± 0.06 % Kuormitettavuus: 50 ma DC 350 kuormaan, 200 ma DC 100 kuormaan Mittaus Virta-alue: ma DC, tarkkuus ± 0.1 % Jännitealue: mv DC, 0-20 V DC, paras tarkkuus ± 0.06 % Mitat: ½-moduuli, 125(L) x 200(K) mm FB Kuivalohkouunit FB on erinomainen kuivalohkouuni teollisuus- ja oppilaitoskäyttöön. Helppokäyttöisyyden lisäksi se on erittäin nopea ja samalla hyvin tarkka. Iso LCD-näyttö ja toimintonäppäimet helpottavat uunin käyttöä Sisäänrakennettu referenssianturimittaus (R-mallit) Mittaustarkkuus jopa ±0.1 ºC, stabiilius ±0.01 ºC Virallinen kalibrointitodistus vakiona Malli Alue FB150 / FB150R -25 ºC ºC FB350 / FB350R +33 ºC ºC FB660 / FB660R +50 ºC ºC Copyright: TEKLAB 68

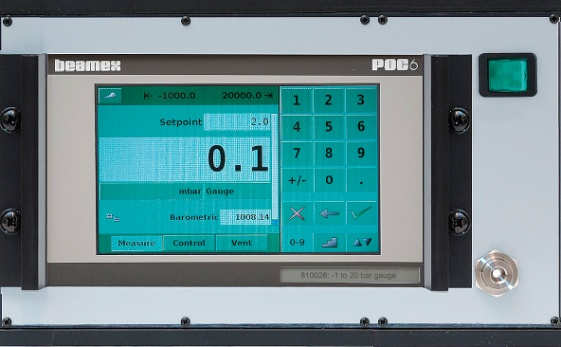

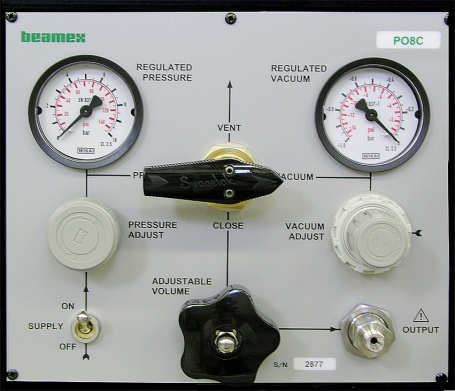

69 Kalibrointilaitteet PO Paineensyöttömoduulit PO-moduulit on tarkoitettu paineen tarkkaan säätöön. Pienemmän paineen syöttömoduuleissa (PO8C ja PO20) on säädettävä tilavuus paineen tarkkaan hienosäätöön. Korkean paineen syöttömoduuleissa käytetään regulaattorin lisäksi neulaventtiilejä paineen säätöön. Moduulit vaativat ulkoisen alipaine- ja/tai painesyötön. Moduulit varustettu ulkoisella liitännällä PM-mittausmoduuleille. Moduulin mitat: 214(L) x 200(K) mm PO20-moduulin mitat: 107(L) x 200(K) mm Malli PO8C PO20 PO60 PO160 PO250 Alue -1 8 barg / psi 0 20 barg / psi 0 60 barg / psi barg / psi barg / psi POC6 Automaattinen paineensyöttömoduuli Painealueet imusta 70 bar g asti 7" kosketusnäyttö Ainutlaatuinen ohjaustekniikka Hyvä tarkkuus: < % koko alueesta 1 vuoden epävarmuus: < % koko alueesta Ohjausvakaus: % koko alueesta Nopea vaste DPI510 emulointi Asetusten helppo syöttö Ohjelmoitavat askeleet Hienosäätö (analoginen gauge-kalibrointi) Vakiovarusteet: käyttöohje, akreditoitu kalibrointitodistus Mitat: 321(L) x 200(K) mm Optio: POC6BAR Barometrinen tarkkuusasteikko PILI Tarkkuuspaineilmaliitäntä Liitäntämahdollisuudet: Verkostopaine, mittari 0-10 bar 1.4 bar kiinteä bar säädettävä Asettelutarkkuus 0.3 mbar Läpivirtaus 68 m3/h, kun syöttöpaine 7 bar ja lähtöpaine 1.5 bar Kaikki liitännät pikaliittimillä, 6/4 mm urosliittimet vakiona Magneettiventtiili syötössä Pöydän liittäminen paineilmaverkkoon tapahtuu 6 mm:n eristeaineisella paineletkulla Mitat: ½-moduuli, 125(L) x 200(K) mm Copyright: TEKLAB 69

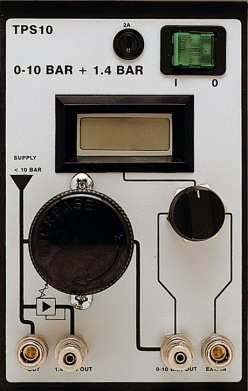

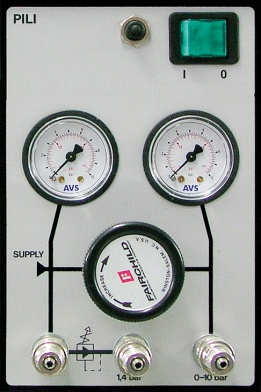

70 Kalibrointilaitteet TPS10 Tarkkuuspaineilmaliitäntä Liitäntämahdollisuudet Verkostopaine, mittari 0-10 bar 1.4 bar kiinteä bar säädettävä 3.5 numeron LCD-näyttö Mittarin tarkkuus: 0.5 % + 1 numero Mittarin erottelukyky: 10 mbar Asettelutarkkuus 0.3 mbar Läpivirtaus 68 m3/h, kun syöttöpaine 7 bar ja lähtöpaine 1.5 bar Kaikki liitännät pikaliittimillä, 6/4 mm urosliittimet vakiona EXT.IN Ulkoisen paineen mittaukseen. Max. 10 bar Magneettiventtiili syötössä Pöydän liittäminen paineilmaverkkoon tapahtuu 6 mm:n eristeaineisella paineletkulla Mitat: ½-moduuli, 125(L) x 200(K) mm PG Kalibrointipumput PG-sarja sisältää kevyitä käsikäyttöisiä kalibrointipumppuja. PG-sarjan kalibrointipumput soveltuvat erinomaisesti vakuumi- ja painepumpuiksi. PGV - Alipainepumppu Ulostulopaine: bar Väliaine: ilma Paineliitäntä: G 1/8 R ulkokierre 60 sisäkartioll a Mitat: halkaisija: 35 mm, pituus: min 230 mm, max 322 mm, paino: 340 g Lisävarusteet: Laukku T-haaroitettu letkusarja liittimineen 1.5 m letku PGM - Kalibrointipainepumppu Ulostulopaine: bar Väliaine: ilma Paineliitäntä: 2 x 1/8 NPT sisäkierre (mukana lähtöliittimiä erilaisille paineletkuille) Mitat: 223 mm x 96 mm x 38 mm, paino: 400 g Lisävarusteet: Laukku T-haaroitettu letkusarja liittimineen 1.5 m letku PGXH - Korkeapainepumppu Ulostulopaine: bar Väliaine: tislattu vesi tai mineraaliöljy Hienosäätö säädettävän tyhjennysventtiilin avulla Paino: 1.6 kg (pelkkä pumppu) Pumpun mukana toimitetaan: Laukku Korkeapaineletku (1 m) 1215 pikaliittimin Väliaineen täyttöpullo Adapteri kalibraattorin ulkoista painemoduulia varten Pikaliitin korkeapaineletkua varten 1/4" NPT ulkokierreliitin kalibroitavaa laitetta varten Lisävarusteet Varaosia Paineletkut: 0.4 m, 1 m, 2 m 3/8" NPT - 1/4" NPT adapteri Säädettävät ylipainesuojat: bar, bar, bar, bar EXT / XPM ulkoiset painemoduulit Copyright: TEKLAB 70

71 Kalibrointilaitteet PB0004B Vakuumipumppu Syöttö: 230 V, 50 Hz Nimellinen teho: 0.1 kw Nimellinen pyörimisnopeus: 2700 / min Imu: 7 mbar, 4 m3/h Käyntiääni (DIN 45635): 59 db (A) Öljysäiliö: 0.06 l Öljy: standardi hydrauliikkaöljy, viskositeetti 32 (ISO) Paino: 5.1 kg Mitat: 133(L) x 141(K) x 230(S) mm Suositeltavat varusteet: VACUUM PUMP Alipainepumpun käyttökytkinmoduuli VACUUMPUMPJ Teline alipainepumpulle Concept-työpisteeseen WHV Teline alipainepumpulle TowerLine-työpisteeseen CALABTRK Harjoitussarja kalibrointiin Harjoitusaiheet Prosessi-instrumenttien kalibrointi Painelähettimet, kytkimet ja mittarit Sähköiset muuntimet, taajuusmittarit Lämpötilalähettimet, termoparit, RTD-anturit HART, FOUNDATION Fieldbus, Profibus PA Automaattinen paine- ja lämpötilakalibrointi Kalibrointien dokumentointi ja hallinta Sisältö Salkku Taustatietomateriaalia kalibroinnista Painelähettimet Painelähetin, perinteinen malli. 0 1 bar gauge, 4-20 ma. Sisältää lähtöliittimen, joka sopii MC5P-kalibraattorin letkusarjaan. Painelähetin, HART type 0 10 bar, 4-20 ma. Sisältää lähtöliittimen, joka sopii MC5P-kalibraattorin letkusarjaan. Lämpötilalähetin Pt-100 anturilla Lämpötilalähetin, HART type, C, 4-20 ma, PT100 (385). PT100 (385), 6 mm lämpötila-anturi. Sisältää lähetinkopan. Lämpötilalähetin Lämpötilalähetin, väylälähetin (Foundation Fieldbus / Profibus PA). Painekytkin Säädettävä kytkentäpiste 3-7bar gauge. Sisältää lähtöliittimen, joka sopii MC5P-kalibraattorin letkusarjaan. Lämpötila-anturit K-elementti 3 mm, sisältää K-elementille soveltuvan liittimen. Harjoitusohjeet Copyright: TEKLAB 71

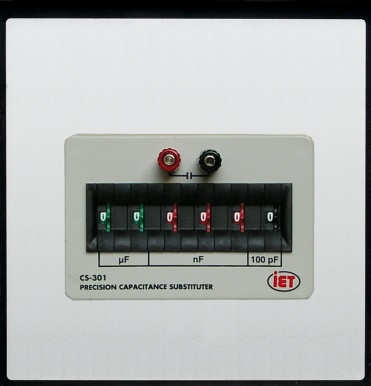

72 Kalibrointilaitteet DB Dekadit DBRS, DBLS ja DBLC sarjat sisältävät niin resistanssi-, induktanssi- kuin kapasitanssidekaditkin. DBHP-malli soveltuu käyttökohteisiin, joissa resistanssidekadilta tarvitaan enemmän tehonsietokykyä. DBRS, DBLS ja DBCS sarjojen pääominaisuudet: Selkeästi luettava lukema Helppokäyttöiset pyöritettävät kytkimet Värikoodatut dekadit Liitännät naparuuveilla DBHP-sarjan pääominaisuudet Resistanssialue k Tehonkesto : 225 W/dekadi, 250 W max. Tarkkuus: 1 % Jännitekesto: 1000 V DBCS301 Tuote Kuvaus Alue Resoluutio Tarkkuus Mitat DBRS201W Resistanssidekadi M 0.1 ± (0.1 % + 36 m) ¾-moduuli, 187.5(L) x 200(K) mm DBRSRTD Resistanssidekadi 0 10 k 0.01 ± (0.1 % + 25 m) ½-moduuli, 125(L) x 200(K) mm DBRSB8WC Resistanssidekadi 0 1 M 0.01 ± 0.1 % ¾-moduuli, 187.5(L) x 200(K) mm DBRS200SC Resistanssidekadi 0 10 M 1 ± (1 % + 25 m) ½-moduuli, 125(L) x 200(K) mm DBHPRSF6 Resistanssidekadi k 0.1 ± 1.0 % 2 moduulia, 500(L) x 200(K) mm DBLS400 Induktanssidekadi 0 10 H 1 mh ± (2 % µh) ¾-moduuli, 187.5(L) x 200(K) mm DBCS301 Kapasitanssidekadi µf 100 pf ± (1 % + 3 pf) ¾-moduuli, 187.5(L) x 200(K) mm DBCS301L Kapasitanssidekadi 0 10 µf 1 pf ± (1 % + 3 pf) ¾-moduuli, 187.5(L) x 200(K) mm Copyright: TEKLAB 72

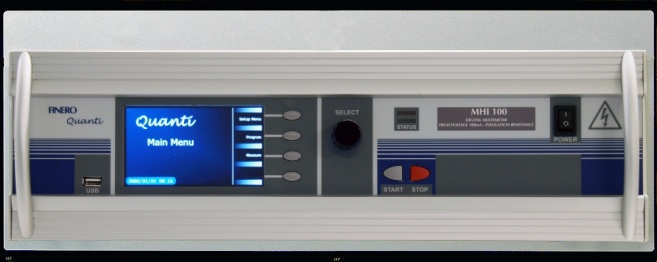

73 Testauslaitteet QUANTI Yhdistetty sähköturvallisuus- / toimintatesteri Quanti sisältää monia testaustoimintoja yhdessä paketissa. Quanti mahdollistaa alansa tarkimmat, tehokkaimmat ja turvallisimmat testaukset. Niin AC / DC jännitekoestus, eristysvastus kuin maadoituksen jatkuvuuskin voidaan testata vapaassa järjestyksessä ilman monimutkaisia kytkentöjä. 4.3 graafinen LCD-näyttö Soveltuu mm. tuotannon testaukseen, tyyppitestaukseen ja tuotekehityskäyttöön Helposti säädettävät testausparametrit Etäkäytettävissä USB-liitin etupaneelissa datan tallennusta varten LabVIEW-yhteensopiva Vakiovarusteet: korkeajännitemittapäät ja -pistooli, maadoituksen testausjohdot Mitat: 2 ½ moduuli, 625(L) x 200(K) mm * Kuva suuntaa-antava Testi Lähtöarvot Mittausalue Eristysvastus V DC 0.5 M M Maadoituksen jatkuvuus A AC, 50 / 60 Hz 0.5 m m Jännitekoestus kv AC/DC, max. 100 ma, kelluva V, 100 ma AMTACH20 Takometri Mittaa pyörimisnopeuden ja pinnan nopeuden Sisäänrakennettu muisti Digitaalinen näyttö Automaattinen sammutustoiminto Helposti valittavat yksiköt ja toiminnot Mittaus infrapunalla tai adapterin avulla: m/min, m/sec, ft/min, ft/sec, in/min, m, ft, ja in Mittausalue: Optinen: /min Mekaaninen: /min Optinen mittausetäisyys: max. 600 mm Tarkkuus: ± 0.02 % lukemasta + 1 numero Mitat: 60(L) x 28(S) x 175(K) mm Vakiovarusteet: 6 adapteria, kantopussi, heijastavat teipit, paristot, käyttöohje Copyright: TEKLAB 73

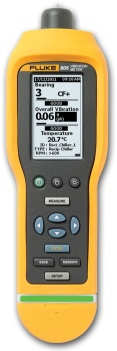

74 Testauslaitteet FLUKE805 Värähtelymittari Innovatiivinen anturi auttaa vähentämään laitteen mittauskulmasta tai kosketusvoimakkuudesta aiheutuvia mittausvaihteluita Tasainen tietojen laatu sekä pien- että suurtaajuuksilla 4-portainen vakavuusasteikko kertoo kokonaisvärähtelyn ja laakerien ongelmien vakavuuden Tiedot voi siirtää USB-liitännän avulla Trendipiirto Microsoft Excelissä valmiiden templaattien avulla Mittaa monenlaisten laitteiden kokonaisvärähtelyn ( Hz) kiihtyvyys-, nopeus- ja siirtymäyksikköinä Crest Factor+ -toiminnolla laakerin kunnon voi arvioida luotettavasti suorilla anturikärjen mittauksilla (välillä Hz) Värilliset merkkivalot (vihreä ja punainen) ja näyttöviestit kertovat, kuinka voimakkaasti mittaria on painettava kohdetta vasten mittauksia tehtäessä Lämpötilan mittaus infrapunalämpöanturilla tarjoaa enemmän diagnosointimahdollisuuksia Sisäiseen muistiin mahtuu jopa lukemaa Audioliitännän avulla voi suoraan kuunnella laakerista lähteviä ääniä Ulkoisen kiihtyvyysmittarin tuki vaikeasti saavutettavia kohteita varten Taskulamppu pimeitä mittauskohteita varten Iso, suuriresoluutioinen näyttö helpottaa tietojen hakemista ja tarkastelua ABICHIP, ABILINEAR IC-testerit ABICHIP/ABILINEAR on edullinen, kädessä pidettävä ICtesteri. ABICHIP:n avulla voidaan testata jopa 40 jalkaisia digitaalisia IC-komponentteja (ABILINEAR analogisille piireille). Saatavana on myös adaptereita SOIC ja PLCC -piireille. ABICHIP/ABILINEAR sisältää hakutoiminnon tunnistamattomille piireille, loop-toiminnon satunnaisten vikojen havaitsemiseen, yksittäisten pinnien diagnostiikan sekä itsediagnostiikan komponentille. Laite on varustettu RS-232 -liitännällä, joka mahdollistaa valinnaisen ABICLSW-ohjelmiston käytön. ABICLSWohjelmiston avulla voidaan tehdä toiminnallisia testejä komponenteille ja tallentaa saadut tulokset. Uudenaikaiset IC-testit voidaan tehdä käyttäen PremierLink IC Programming (PLIP) -ohjelmointia, joka mahdollistaa niin analogisten kuin digitaalisten komponenttien testit. Helppokäyttöinen Kattava komponenttikirjasto Kattavat testit Tuntemattomien komponenttien nimeäminen Yksittäisten pinnien diagnostiikka Loop-toiminto Valinnainen ohjelmisto (ABILVSW) Copyright: TEKLAB 74

75 Juotoslaitteet SD16 Juotosasema Sisältää juotosaseman, juottimen ja juotintelineen Teho 60 W Säädettävä lämpötila C ± 3 C lämpötilatarkkuus Digitaalinen lämpötilanäyttö Lämmityksen merkkivalo Vakiokärki SDK404 Saatavana myös irtolaitteena Mitat: ½-moduuli, 125(L) x 200(K) Valinnaiset juotinkärjet: SDK401 Ø 0.8 mm / 45 SDK402 Ø 0.8 mm SDK403 Ø 0.4 mm SDK404 Ø 1.6 mm SDK405 Ø 3.2 mm SDK406 Ø 1.2 mm SDK410 Ø 4.8 mm SDK411 Ø 4.8 mm / 45 SDLF1000 Juotosasema Tarkka, lyijyttömään juottamiseen suunniteltu juotosasema Sisältää juottimen ja juotintelineen Juottimen teho 32 VAC/100 W Lämpötila-alue 200 C 450 C ± 3 C lämpötilatarkkuus Digitaalinen näyttö ESD-suojattu Tehon säästötoiminta Vakiokärki SDK404 Saatavana myös irtolaitteena Mitat: ¾-moduulia, 187.5(L) x 200(K) mm Valinnaiset juotinkärjet: SDK401 Ø 0.8 mm / 45 SDK402 Ø 0.8 mm SDK403 Ø 0.4 mm SDK404 Ø 1.6 mm SDK405 Ø 3.2 mm SDK406 Ø 1.2 mm SDK410 Ø 4.8 mm SDK411 Ø 4.8 mm / 45 Copyright: TEKLAB 75

76

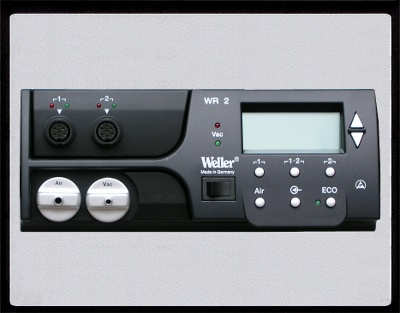

77 Juotoslaitteet SDWR2002 Yhdistelmälaite: juotosasema ja imuasema samassa laitteessa Integroitu alipainepumppu, ei tarvitse erillistä paineilmasyöttöä Teho: 250 W Lämpötila-alue: ºC (juotin ja imujuotin) Lämpötilatarkkuus: ± 2 ºC LCD-näyttö Automaattinen työkalun tunnistus juotostyökalujen turvallista käyttöä varten 2 itsenäistä kanavaa eri juotinten yhtäaikaista käyttöä varten ESD-suojattu Uni-tila kun juotinta ei käytetä Sisältää juottimen, imujuottimen, telineet ja puhdistussienet juottimille, puhdistussetin, juotinkärjen (2.4 mm), 3 kpl juotoksenpoistokärkiä (1.0/2.3 mm, 1.2/2.5 mm, 1.2/2.5 mm paksu) Saatavana myös irtolaitteena Mitat: kokomoduuli: 250(L) x 200(K) mm SDHGPSET Soveltuu SMD-komponenttien juottamiseen ja irrottamiseen Yhteensopiva SDWR2002-korjausaseman kanssa Ilmavirta säädettävissä Teho: 100 W, jännite 24 V Lämpötila-alue: 50 C C Sormikytkin pumpun kontrollointiin Toimitussisältö: kuumailmajuotin, teline, puhdistussieni, vakiosuutin (1.2 mm) Optio:, valinnainen suutin 3.0 mm) SDWTA50 Juotosatulat SMD-komponenttien ja -piirien irrottamiseen Yhteensopiva SDWSD81 ja SDWR2002 juotosasemien kanssa Kaksi erillistä pinsettien tavoin liikkuvaa lämmityselementtiä omilla lämpötila-antureillaan takaavat kärkien tasaisen lämpötilan Ruuvikiinnitteiset, vaihdettavat juotoskärjet voi säätää tarkasti haluttuun asentoon Lämpötila-alue: C Teho: 2 x 25 W Toimitussisältö: juotosatulat, teline sis. puhdistussienen, vakiokärkipari (1 mm) SDLTKIT Laadukas juotinkärkisarja Yhteensopiva SDWSD81 ja SDWR2002 juotosasemien kanssa 5 kpl erilaisia kärkiä 0.25 mm taltta 0.8 mm taltta 1.2 mm taltta 1.6 mm taltta 2.4 mm taltta Copyright: TEKLAB 77

78

79

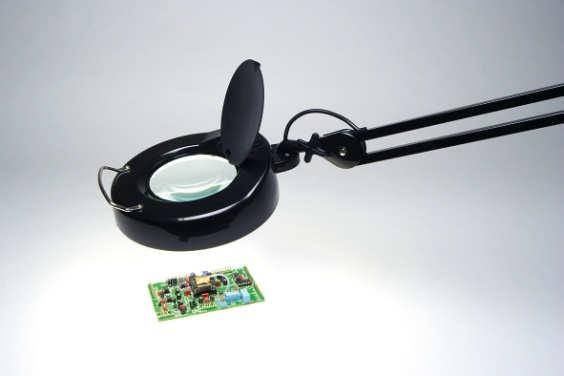

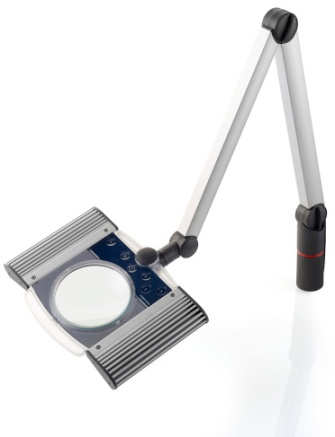

80 Juotoslaitteet VAL8064D-3C Suurennuslasivalaisin Valonlähde 22 W, rengasmainen loisteputki, 230 VAC Linssin koko: Ø127 mm Linssimateriaali: lasi Linssin taittovoima 3 diopteria, suurennus 1,75 Pöytäkiinnitys vakiona WSK Suurennuslasivalaisin Suurennuslasivalaisin on tarkoitettu tarkkuutta vaativaan työskentelyyn. Moninivelvarteen on kiinnitetty 3 diopterin suurennuslasi. Suurennuslasivalaisimen riittävän valon varmistavat kuusi tehokasta lediä, joissa portaaton säätö. LED-valoja voi säätää erikseen suurennuslasin kummaltakin puolelta. Pöytäkiinnitys aina 70 mm pöytälevyyn asti. 6 pitkäikäistä, himmennettävää LED-valoa, 3 linssin kummallakin puolella Oikean/vasemman puolen himmennys (10 porrasta) Muistaa viimeisen valaistusasetuksen automaattisesti Värintoistoindeksi (CRI): 70 Suuri, 127 mm:n ja 3 diopterin suurennuslasi Rakenne anodisoitua alumiinia, lasia ja UV-stabiloitua polykarbonaattia säädettävä pöytäkiinnitin, oteleveys 18-70mm. Max. valoteho 2800 lux Copyright: TEKLAB 80

81 Juotoslaitteet WFE2ES Kärynpoistoimuri Kaksivaiheinen suodatus: Karkeasuodatin (M5) ja HEPA-suodatin (H12) partikkeleille: Em suodatustehokkuus > 99,5 % Aktiivihiilisuodatin kaasuille Imukyky 180 m 3 /h Matala äänitaso: max 55 db(a) ESD-suojattu Sisältö: imuyksikkö, 1.5 m liitäntäputki, pöytäkiinnityssarja, 1 m imukärsä, imusuutin Malli WFE2ES1 WFE2ES2 Kuvaus 1 imukärsä 2 imukärsää MG100S Kärynpoistoimuri Kaksivaiheinen suodatus: Karkeasuodatin F5 ja HEPA-suodatin H13 partikkeleille: Em suodatusaste > 99,95 % Kemiallinen suodatus kaasuille - puhdistusaste: > 95% Imukyky 100 m3/h 3 imunopeutta Matala äänitaso: max 52 db(a) ESD-suojattu Sisältö: imuyksikkö, 1.5 m liitäntäputki, pöytäkiinnityssarja, 1 m imukärsä, imusuutin Optiot: FESWITCH Kytkinmoduuli käryimurin ohjaukseen FERACK Teline käryimurille TowerLine-työpisteeseen FETROL Siirtoalusta käryimurille Malli MG100S1 MG100S2 Kuvaus 1 imukärsä 2 imukärsää SDTPF Koulutuspaketti juottamiseen Juotosharjoitukset sisältäen ohjeet ja komponentit SMD-viivoitin, 20 kpl SMD-valot, 10 kpl SMD-hymynaama, 10 kpl Vilkku, 10 kpl Noppa, 10 kpl Kulkevavalo, 10 kpl SMD-komponenttien poimintatyökalu Tinarulla, 0.8 mm Fluksikynä Fluksinpoistokynä Juotospasta Pasta-annostelija, 10 kpl Elektroniikan asennusstandardi: ICP-A610: Acceptability of Electronic Assemblies Juottimen kärjen lämpömittari Infrapunalämpömittari Kantolaukku Copyright: TEKLAB 81
