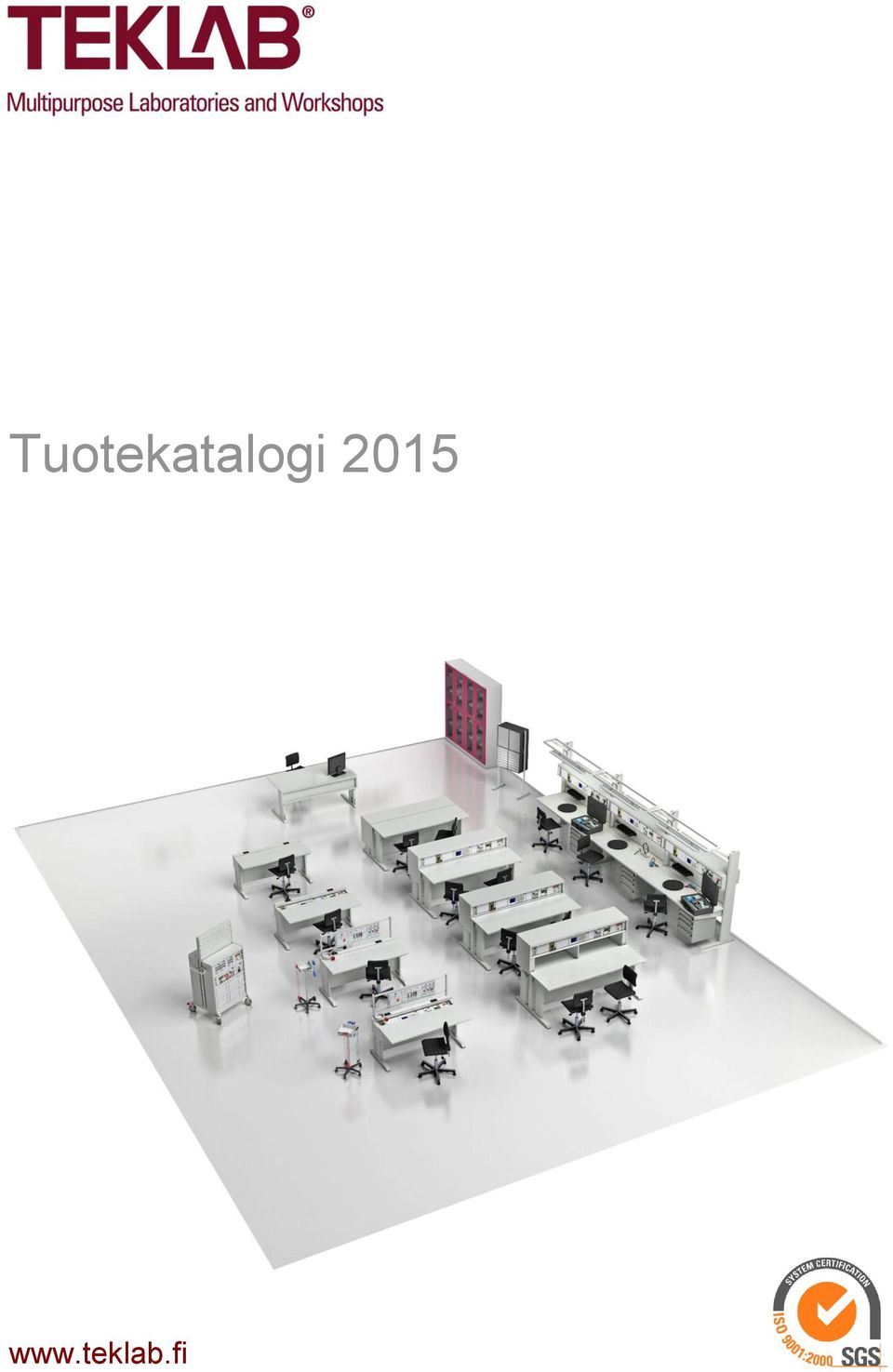

Tuotekatalogi

Transkriptio

1 Tuotekatalogi

2 TEKLAB on erikoistunut toimittamaan modulaarisia ja monikäyttöisiä sähkötyöpisteitä sekä teollisuuden että oppilaitosten tarpeisiin. TEKLAB-ratkaisuja käytetään esimerkiksi seuraavilla aloilla: OPPILAITOKSET Elektroniikkalaboratoriot Sähkötekniikkalaboratoriot Fysiikan laboratoriot Kalibrointilaboratoriot ICT-laboratoriot Ilmailutekniikan laboratoriot Autotekniikan laboratoriot Teollisuuden koulutuskeskukset TEOLLISUUS Sähköteollisuus Elektroniikkateollisuus Prosessiteollisuus Sotatarviketeollisuus Lääketeollisuus Merenkulku Elintarviketeollisuus 30-vuotisen toiminta-aikansa aikana TEKLAB on tehnyt toimituksia yli 100 maahan. Tämä kansainvälinen kokemus yhdistettynä yli 1000 laboratorion ja työpisteen toimituksiin on tuonut TEKLABille tietotaitoa, jota se hyödyntää kehittäessään alallaan johtavia ratkaisuja maailmassa. TEKLAB toimii maailmanlaajuisesti laajan kumppaniverkoston avulla. Asiakkaat ja kumppanit tuntevat TEKLABin luotettavana suomalaisena toimittajana, joka tarjoaa laadukkaita ja pitkäikäisiä ratkaisuja. Oikeudet esitteen muutoksiin pidätetään. Copyright: TEKLAB 2

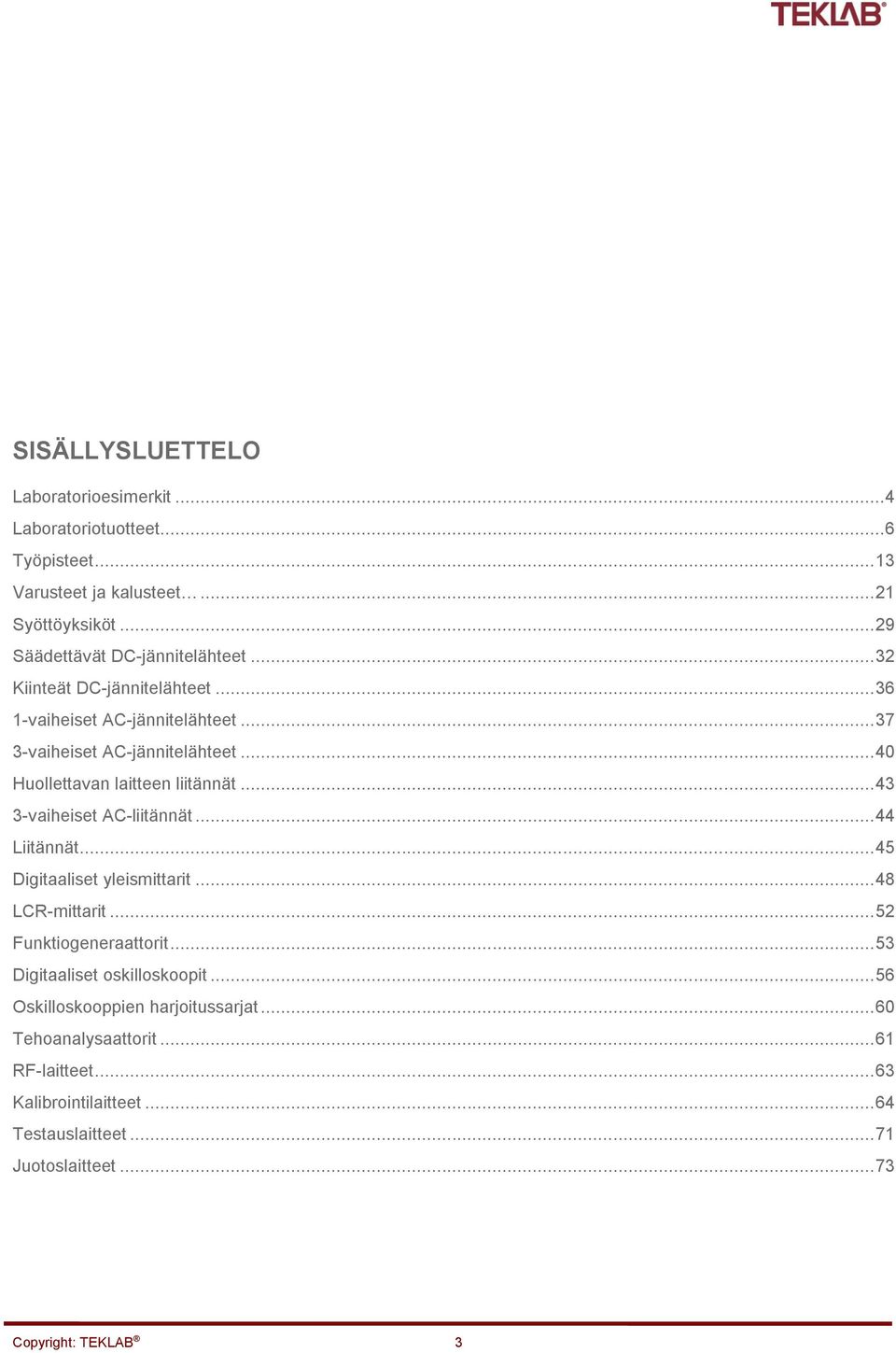

3 SISÄLLYSLUETTELO Laboratorioesimerkit... 4 Laboratoriotuotteet... 6 Työpisteet Varusteet ja kalusteet Syöttöyksiköt Säädettävät DC-jännitelähteet Kiinteät DC-jännitelähteet vaiheiset AC-jännitelähteet vaiheiset AC-jännitelähteet Huollettavan laitteen liitännät vaiheiset AC-liitännät Liitännät Digitaaliset yleismittarit LCR-mittarit Funktiogeneraattorit Digitaaliset oskilloskoopit Oskilloskooppien harjoitussarjat Tehoanalysaattorit RF-laitteet Kalibrointilaitteet Testauslaitteet Juotoslaitteet Copyright: TEKLAB 3

4 Laboratorioesimerkit MONIKÄYTTÖINEN HELP3-LABORATORIO TEKLAB Help3-työpiste perustuu ainutlaatuiseen monikäyttörakenteeseen, joka mahdollistaa teoriatunnit ja laboratorioharjoitukset samassa tilassa. Työpisteiden kompaktin koon ansiosta laboratorio voidaan perustaa myös tavallisiin luokkahuoneisiin, joissa tilaa on rajoitetusti. Help3-työpisteet ovat erinomainen ratkaisu sähkötekniikan perusopetukseen, fysiikan laboratorioihin sekä sähkötekniikan opettamiseen esimerkiksi tietoliikennetekniikan ja autotekniikan opiskelijoille. MONIKÄYTTÖINEN RAKENNE Help3-työpisteissä on modulaarinen sisäänrakennettu laitepaneeli, joka voidaan kalustaa asiakkaan tarpeiden mukaan. Integroidut laitteet voidaan piilottaa liukuvan pöytätason alle silloin kun niitä ei tarvita. Näin sähkötyöpiste toimii myös tavallisena työpöytänä. Pöytätaso voidaan myös lukita, jolloin laitteet ja varusteet voidaan säilyttää turvallisessa paikassa. Lisävarusteena oppilaiden työpisteisiin on saatava myös sähkölukko, jota voidaan hallita keskitetysti TEKLAB TLC - ohjelmiston kautta. Help3-työpiste: teoriatila Help3-työpiste: laboratoriotila TURVALLINEN JA TOIMIVA LABORATORIO Kaikki TEKLAB-työpisteet on varustettu sähköisillä suojajärjestelmillä turvallisen käytön mahdollistamiseksi. Laitteiden, liitäntöjen ja kaapeleiden integrointi vapauttaa paljon pöytätilaa, mikä tekee työpisteistä toimivia käyttää. Käytännöllinen suunnittelu tekee laboratoriosta myös hyvännäköisen. TYYPILLINEN TOIMITUSSISÄLTÖ Help3-työpisteet Integroidut laitteet Integroidut paikat harjoitusmateriaaleille Telineet ja liitännät tietokoneille Kalusteet (kaapit, laatikostot, tuolit) Suunnittelu Asennus ja koulutus Copyright: TEKLAB 4

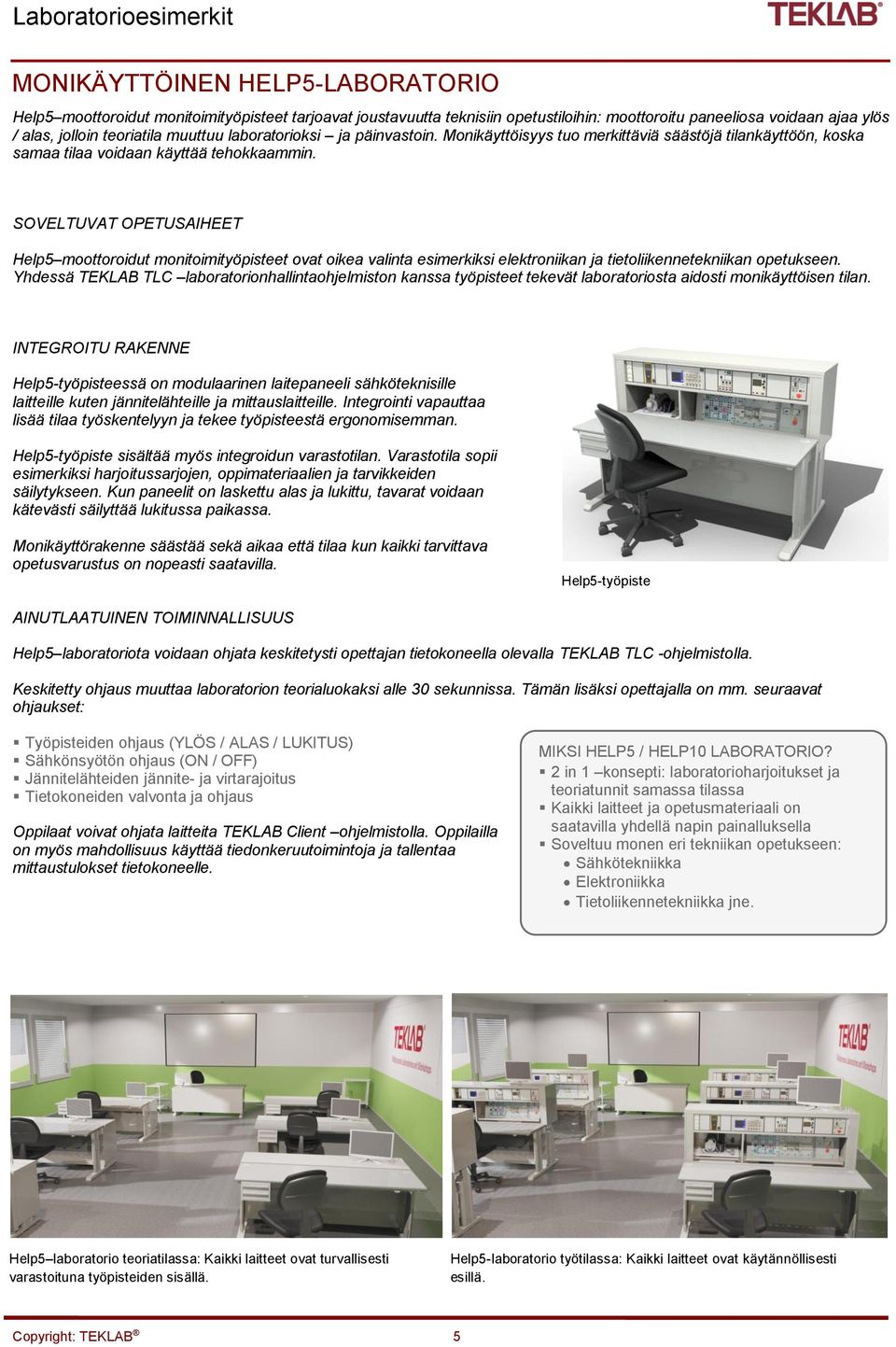

5 Laboratorioesimerkit MONIKÄYTTÖINEN HELP5-LABORATORIO Help5 moottoroidut monitoimityöpisteet tarjoavat joustavuutta teknisiin opetustiloihin: moottoroitu paneeliosa voidaan ajaa ylös / alas, jolloin teoriatila muuttuu laboratorioksi ja päinvastoin. Monikäyttöisyys tuo merkittäviä säästöjä tilankäyttöön, koska samaa tilaa voidaan käyttää tehokkaammin. SOVELTUVAT OPETUSAIHEET Help5 moottoroidut monitoimityöpisteet ovat oikea valinta esimerkiksi elektroniikan ja tietoliikennetekniikan opetukseen. Yhdessä TEKLAB TLC laboratorionhallintaohjelmiston kanssa työpisteet tekevät laboratoriosta aidosti monikäyttöisen tilan. INTEGROITU RAKENNE Help5-työpisteessä on modulaarinen laitepaneeli sähköteknisille laitteille kuten jännitelähteille ja mittauslaitteille. Integrointi vapauttaa lisää tilaa työskentelyyn ja tekee työpisteestä ergonomisemman. Help5-työpiste sisältää myös integroidun varastotilan. Varastotila sopii esimerkiksi harjoitussarjojen, oppimateriaalien ja tarvikkeiden säilytykseen. Kun paneelit on laskettu alas ja lukittu, tavarat voidaan kätevästi säilyttää lukitussa paikassa. Monikäyttörakenne säästää sekä aikaa että tilaa kun kaikki tarvittava opetusvarustus on nopeasti saatavilla. Help5-työpiste AINUTLAATUINEN TOIMINNALLISUUS Help5 laboratoriota voidaan ohjata keskitetysti opettajan tietokoneella olevalla TEKLAB TLC -ohjelmistolla. Keskitetty ohjaus muuttaa laboratorion teorialuokaksi alle 30 sekunnissa. Tämän lisäksi opettajalla on mm. seuraavat ohjaukset: Työpisteiden ohjaus (YLÖS / ALAS / LUKITUS) Sähkönsyötön ohjaus (ON / OFF) Jännitelähteiden jännite- ja virtarajoitus Tietokoneiden valvonta ja ohjaus Oppilaat voivat ohjata laitteita TEKLAB Client ohjelmistolla. Oppilailla on myös mahdollisuus käyttää tiedonkeruutoimintoja ja tallentaa mittaustulokset tietokoneelle. MIKSI HELP5 / HELP10 LABORATORIO? 2 in 1 konsepti: laboratorioharjoitukset ja teoriatunnit samassa tilassa Kaikki laitteet ja opetusmateriaali on saatavilla yhdellä napin painalluksella Soveltuu monen eri tekniikan opetukseen: Sähkötekniikka Elektroniikka Tietoliikennetekniikka jne. Help5 laboratorio teoriatilassa: Kaikki laitteet ovat turvallisesti varastoituna työpisteiden sisällä. Help5-laboratorio työtilassa: Kaikki laitteet ovat käytännöllisesti esillä. Copyright: TEKLAB 5

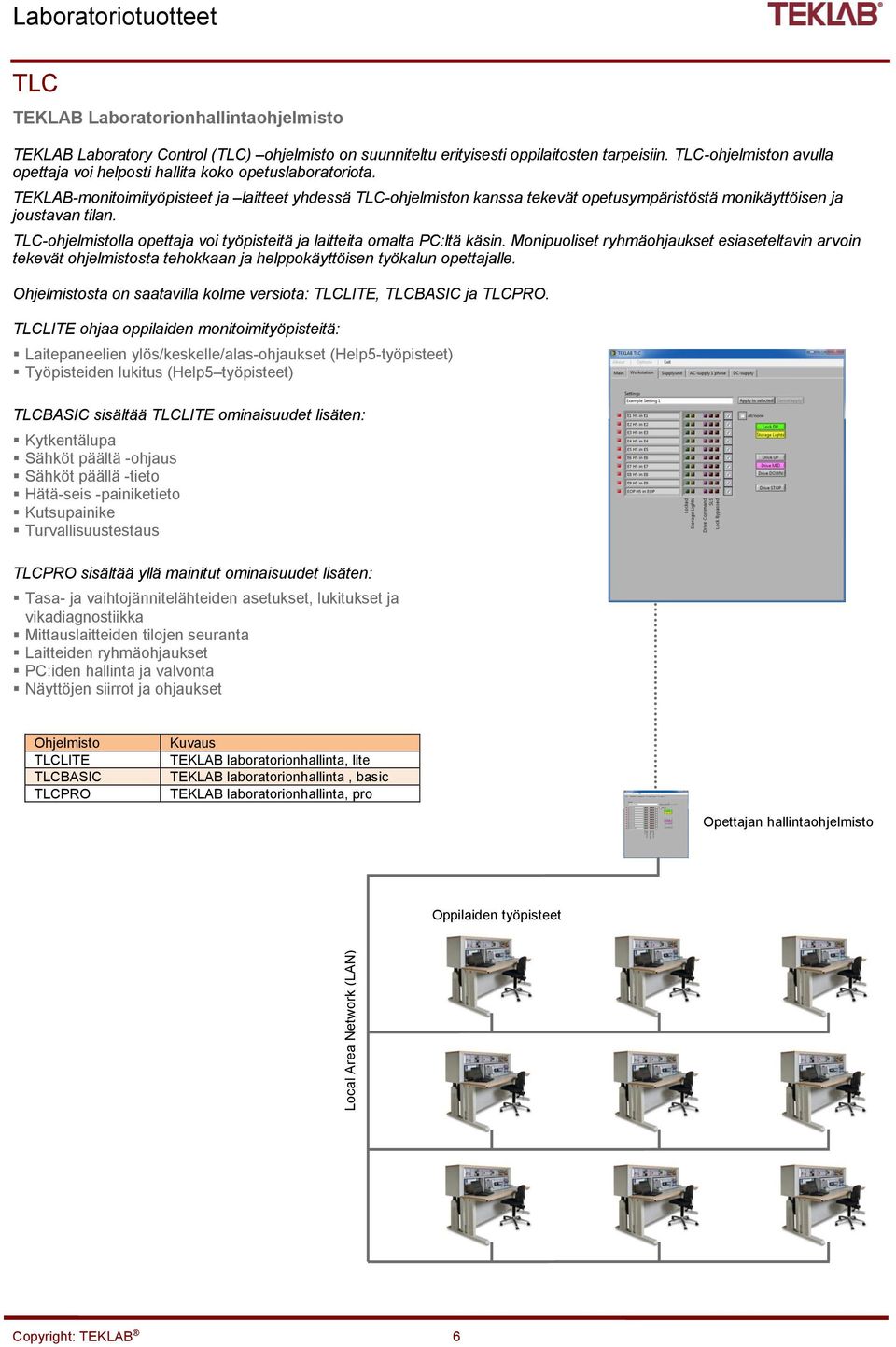

6 Laboratoriotuotteet TLC TEKLAB Laboratorionhallintaohjelmisto TEKLAB Laboratory Control (TLC) ohjelmisto on suunniteltu erityisesti oppilaitosten tarpeisiin. TLC-ohjelmiston avulla opettaja voi helposti hallita koko opetuslaboratoriota. TEKLAB-monitoimityöpisteet ja laitteet yhdessä TLC-ohjelmiston kanssa tekevät opetusympäristöstä monikäyttöisen ja joustavan tilan. TLC-ohjelmistolla opettaja voi työpisteitä ja laitteita omalta PC:ltä käsin. Monipuoliset ryhmäohjaukset esiaseteltavin arvoin tekevät ohjelmistosta tehokkaan ja helppokäyttöisen työkalun opettajalle. Ohjelmistosta on saatavilla kolme versiota: TLCLITE, TLCBASIC ja TLCPRO. TLCLITE ohjaa oppilaiden monitoimityöpisteitä: Laitepaneelien ylös/keskelle/alas-ohjaukset (Help5-työpisteet) Työpisteiden lukitus (Help5 työpisteet) TLCBASIC sisältää TLCLITE ominaisuudet lisäten: Kytkentälupa Sähköt päältä -ohjaus Sähköt päällä -tieto Hätä-seis -painiketieto Kutsupainike Turvallisuustestaus TLCPRO sisältää yllä mainitut ominaisuudet lisäten: Tasa- ja vaihtojännitelähteiden asetukset, lukitukset ja vikadiagnostiikka Mittauslaitteiden tilojen seuranta Laitteiden ryhmäohjaukset PC:iden hallinta ja valvonta Näyttöjen siirrot ja ohjaukset Ohjelmisto TLCLITE TLCBASIC TLCPRO Kuvaus TEKLAB laboratorionhallinta, lite TEKLAB laboratorionhallinta, basic TEKLAB laboratorionhallinta, pro Opettajan hallintaohjelmisto Oppilaiden työpisteet Local Area Network (LAN) Copyright: TEKLAB 6

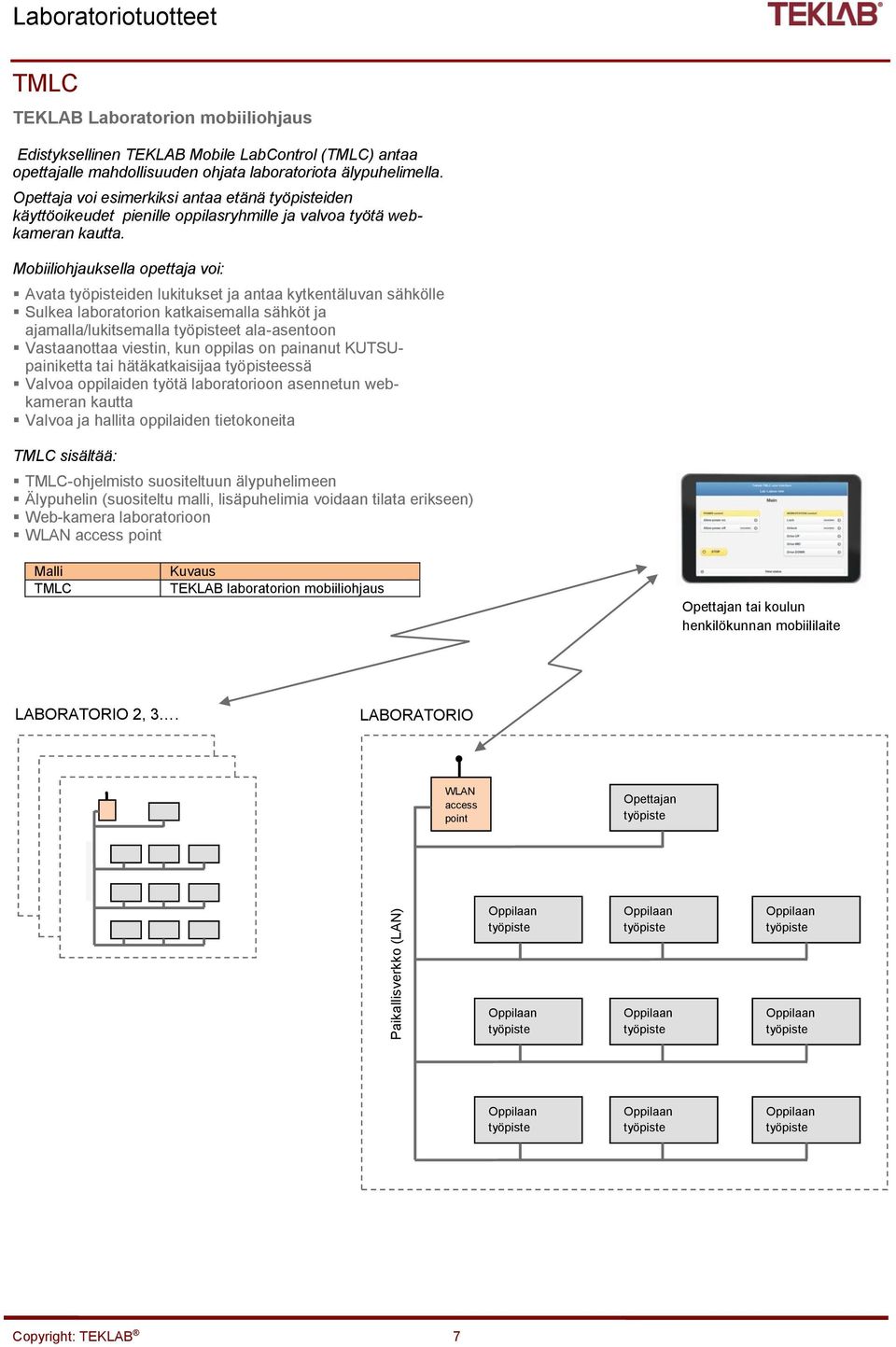

7 Laboratoriotuotteet TMLC TEKLAB Laboratorion mobiiliohjaus Edistyksellinen TEKLAB Mobile LabControl (TMLC) antaa opettajalle mahdollisuuden ohjata laboratoriota älypuhelimella. Opettaja voi esimerkiksi antaa etänä työpisteiden käyttöoikeudet pienille oppilasryhmille ja valvoa työtä webkameran kautta. Mobiiliohjauksella opettaja voi: Avata työpisteiden lukitukset ja antaa kytkentäluvan sähkölle Sulkea laboratorion katkaisemalla sähköt ja ajamalla/lukitsemalla työpisteet ala-asentoon Vastaanottaa viestin, kun oppilas on painanut KUTSUpainiketta tai hätäkatkaisijaa työpisteessä Valvoa oppilaiden työtä laboratorioon asennetun webkameran kautta Valvoa ja hallita oppilaiden tietokoneita TMLC sisältää: TMLC-ohjelmisto suositeltuun älypuhelimeen Älypuhelin (suositeltu malli, lisäpuhelimia voidaan tilata erikseen) Web-kamera laboratorioon WLAN access point Malli TMLC Kuvaus TEKLAB laboratorion mobiiliohjaus Opettajan tai koulun henkilökunnan mobiililaite LABORATORIO 2, 3. LABORATORIO 1 S t u S d t e u S n d t t e u n d w t e n o t r w k o s r w t k o a s r t k i a s o t n i a t o n i o n T e Sa tc u S h d t e u Se n d tr t e u n dw w t eo nr o tk r w s k o s r wt k oa a s rt t ki i a so o tn n i a t o n i o n S t u S d t e u S n d t t e u n d w t e n o t r w k o s r w t k o a s r t k i a s o t n i a t o n i o n Copyright: TEKLAB 7 Paikallisverkko (LAN) WLAN access point Oppilaan työpiste Oppilaan työpiste Oppilaan työpiste Opettajan työpiste Oppilaan työpiste Oppilaan työpiste Oppilaan työpiste Oppilaan työpiste Oppilaan työpiste Oppilaan työpiste

8 Laboratoriotuotteet TEKLAB Client -ohjelmistot Ohjelmistot laitehallintaan Teklab Client -laiteperhe rakentuu älykkäistä, tunnettujen valmistajien laitteista. Nopea 2-suuntainen kommunikointi ja monipuoliset käyttöliittymät mahdollistavat mm. automaattisten mittausten tekemisen ilman ohjelmointia. Laitteiden mukana toimitetaan sekä ulkoasultaan että operoinniltaan yhdenmukaiset käyttöliittymät, sisältäen mm. asettelu- ja mittausarvojen tallennustoiminnot, esim. oskilloskoopin näytön tallennus ja liittäminen raportteihin. Kehittynyt dataloggeritoiminto mahdollistaa mm. useiden suureiden samanaikaisen seurannan ja tallennuksen tiedostoon tai yksittäisen arvon tallennuksen snapshot-toiminnolla. Kehittyneet TCP/IP-pohjaiset LabView-ajurit nopeuttavat omien sovellusten tekemistä. Kaikkia laitteita voidaan operoida myös manuaalisesti.. Ohjelmisto ACPETHERNET TLPETHERNET AFGETHERNET FLUKEETHERNET TDSSW Kuvaus TCP / IP -liitäntä, Client-ohjelmisto ja LabVIEW ajuri ACP-sarjan AC-jännitelähteisiin TCP / IP -liitäntä, Client-ohjelmisto ja LabVIEW ajuri TLP-sarjan DC-jännitelähteisiin Client-ohjelmisto AFG3000 vapaan aaltomuodon / funktiogeneraattoreihin Client-ohjelmisto FLUKE8800- sarjan digitaalisiin yleismittareihin Client-ohjelmisto TBS ja TDS sarjan oskilloskooppeihin Copyright: TEKLAB 8

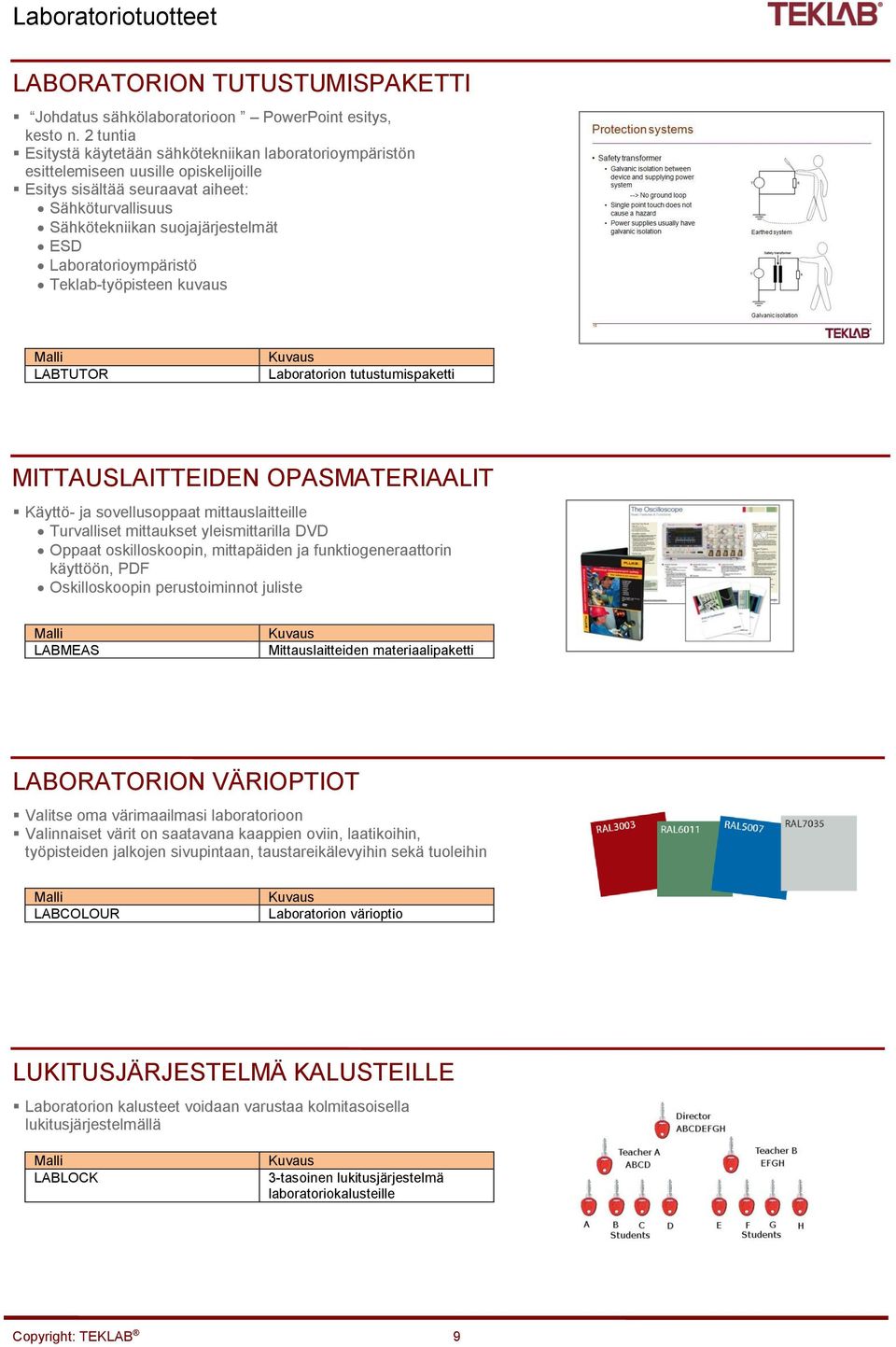

9 Laboratoriotuotteet LABORATORION TUTUSTUMISPAKETTI Johdatus sähkölaboratorioon PowerPoint esitys, kesto n. 2 tuntia Esitystä käytetään sähkötekniikan laboratorioympäristön esittelemiseen uusille opiskelijoille Esitys sisältää seuraavat aiheet: Sähköturvallisuus Sähkötekniikan suojajärjestelmät ESD Laboratorioympäristö Teklab-työpisteen kuvaus Malli LABTUTOR Kuvaus Laboratorion tutustumispaketti MITTAUSLAITTEIDEN OPASMATERIAALIT Käyttö- ja sovellusoppaat mittauslaitteille Turvalliset mittaukset yleismittarilla DVD Oppaat oskilloskoopin, mittapäiden ja funktiogeneraattorin käyttöön, PDF Oskilloskoopin perustoiminnot juliste Malli LABMEAS Kuvaus Mittauslaitteiden materiaalipaketti LABORATORION VÄRIOPTIOT Valitse oma värimaailmasi laboratorioon Valinnaiset värit on saatavana kaappien oviin, laatikoihin, työpisteiden jalkojen sivupintaan, taustareikälevyihin sekä tuoleihin Malli LABCOLOUR Kuvaus Laboratorion värioptio LUKITUSJÄRJESTELMÄ KALUSTEILLE Laboratorion kalusteet voidaan varustaa kolmitasoisella lukitusjärjestelmällä Malli LABLOCK Kuvaus 3-tasoinen lukitusjärjestelmä laboratoriokalusteille Copyright: TEKLAB 9

10 Laboratoriotuotteet LABORATORION TYÖKALUPAKETTI Monitoimityökalu, 8 kpl Säädettävä nopeus kierr./min Karalukitus: auttaa tarvikkeiden vaihdossa Innovatiivinen EZ Twist -nokka tarvikkeiden vaihtoon ei tarvita avainta Integroitu ripustuskoukku: työkalun ripustamiseen työkalunpitimeen tai lähelle projektia. Vaihdettavat hiiliharjat 130 W:n moottori: optimaalinen teho Soft grip -kädensija: vähentää tärinää ja antaa paremman otteen Ruuvipuristin, 8 kpl Imukuppikiinnitys pöytätasoon Voidaan kääntää 360 ja kallistaa 90 Piirilevyteline, 8 kpl Max. piirilevyn koko: 160 x 235 mm Voidaan pyörittää 360 ; lukittava Piirikorttipidike jousituennalla Taivutettava varsi, jossa tuki kiinnitettäville komponenteille ESD-suojattu Suojalasit, 24 kpl Kehyksetön rakenne takaa hyvän näkyvyyden Pehmustetut sangat Kirkkaat polykarbonaattilinssit suojaavat Malli LABTOOL Kuvaus Laboratorion työkalupaketti LABORATORION YLLÄPITOPAKETTI Ylläpitopaketti auttaa pitämään laboratoriolaitteet asianmukaisessa kunnossa. Säännölliset testit mahdollistavat mukavamman ja turvallisemman työskentelyn. Tarkastusrutiini on suunniteltu suoritettavaksi kerran vuodessa Ylläpitopaketti sisältää: Ylläpito-ohjelma Testausraportit Turvallisuustesteri ja suojatut testausjohtimet Digitaalinen yleismittari Kantosalkku Ylläpito-ohjelma sisältää esimerkiksi: PE-johtimien jatkuvuustestaus Johtimien eristysresistanssitestaus Syötön johdotuksen analyysi Vikavirtasuojan / vikavirtapiirin testaus Laitetestit Malli LABCHECK Kuvaus Laboratorion ylläpitopaketti Copyright: TEKLAB 10

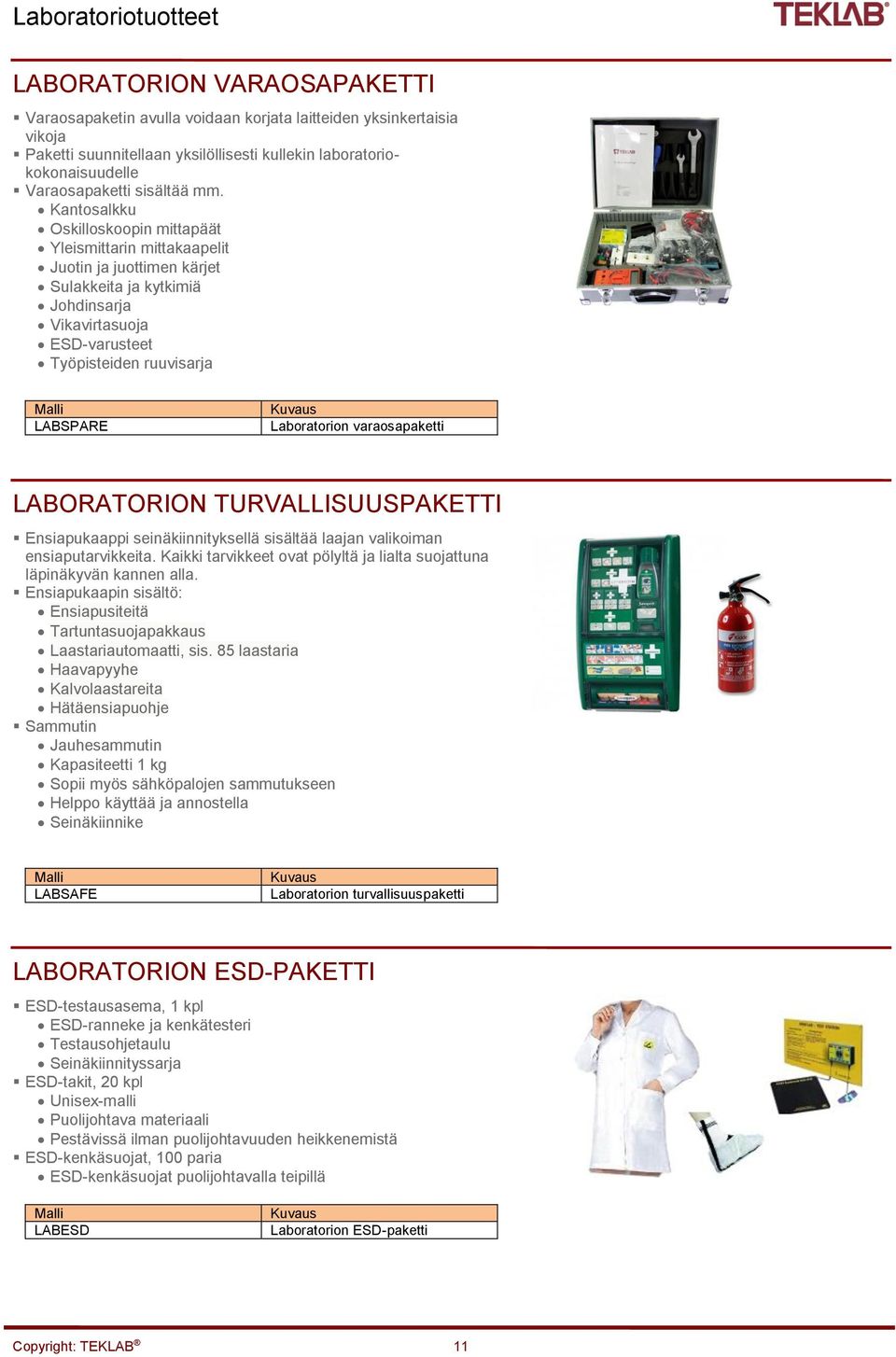

11 Laboratoriotuotteet LABORATORION VARAOSAPAKETTI Varaosapaketin avulla voidaan korjata laitteiden yksinkertaisia vikoja Paketti suunnitellaan yksilöllisesti kullekin laboratoriokokonaisuudelle Varaosapaketti sisältää mm. Kantosalkku Oskilloskoopin mittapäät Yleismittarin mittakaapelit Juotin ja juottimen kärjet Sulakkeita ja kytkimiä Johdinsarja Vikavirtasuoja ESD-varusteet Työpisteiden ruuvisarja Malli LABSPARE Kuvaus Laboratorion varaosapaketti LABORATORION TURVALLISUUSPAKETTI Ensiapukaappi seinäkiinnityksellä sisältää laajan valikoiman ensiaputarvikkeita. Kaikki tarvikkeet ovat pölyltä ja lialta suojattuna läpinäkyvän kannen alla. Ensiapukaapin sisältö: Ensiapusiteitä Tartuntasuojapakkaus Laastariautomaatti, sis. 85 laastaria Haavapyyhe Kalvolaastareita Hätäensiapuohje Sammutin Jauhesammutin Kapasiteetti 1 kg Sopii myös sähköpalojen sammutukseen Helppo käyttää ja annostella Seinäkiinnike Malli LABSAFE Kuvaus Laboratorion turvallisuuspaketti LABORATORION ESD-PAKETTI ESD-testausasema, 1 kpl ESD-ranneke ja kenkätesteri Testausohjetaulu Seinäkiinnityssarja ESD-takit, 20 kpl Unisex-malli Puolijohtava materiaali Pestävissä ilman puolijohtavuuden heikkenemistä ESD-kenkäsuojat, 100 paria ESD-kenkäsuojat puolijohtavalla teipillä Malli LABESD Kuvaus Laboratorion ESD-paketti Copyright: TEKLAB 11

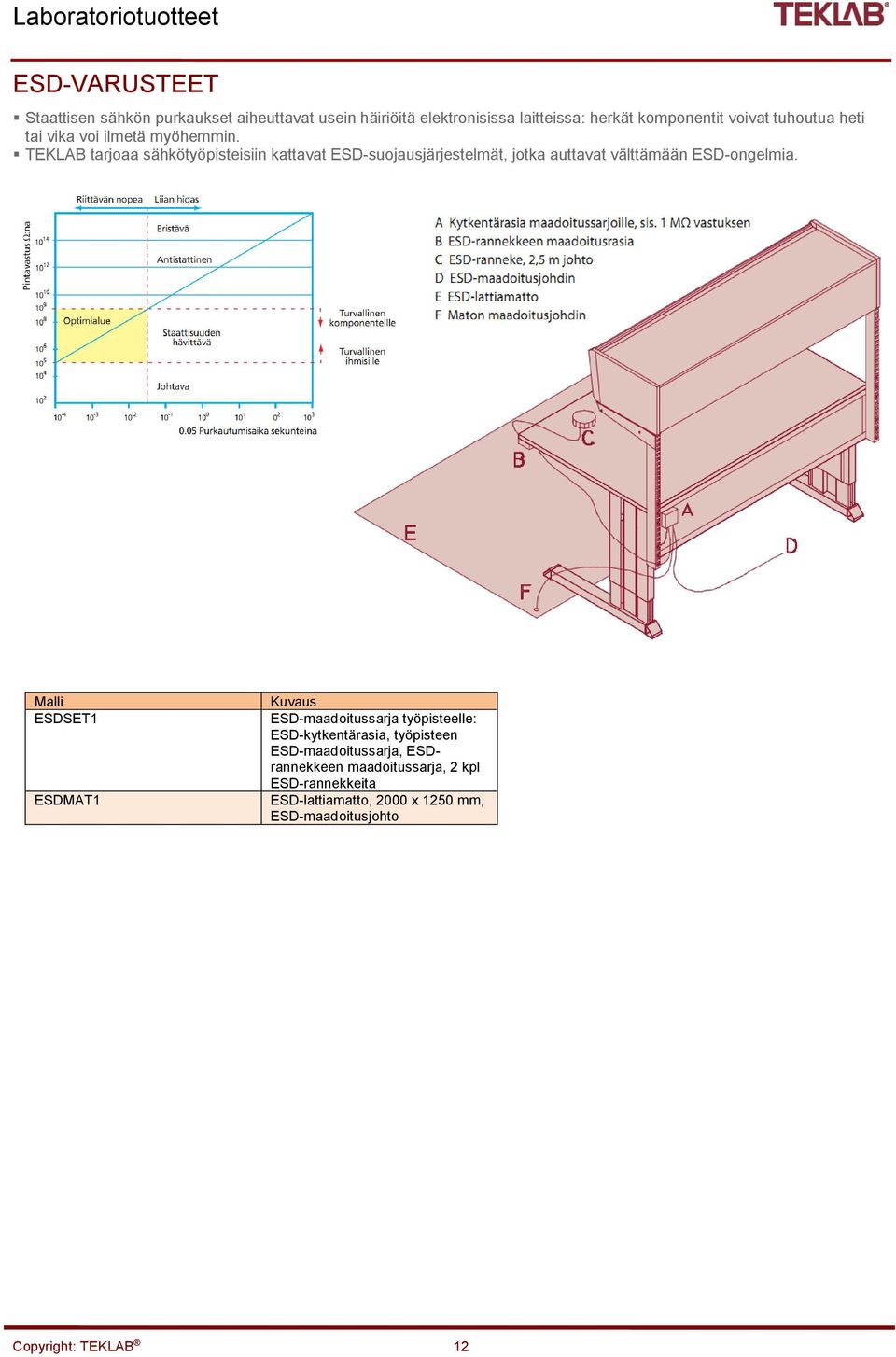

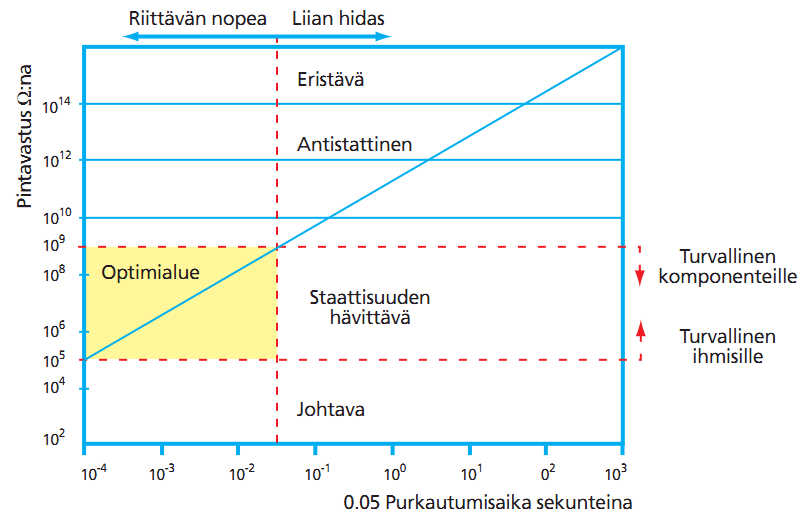

12 Laboratoriotuotteet ESD-VARUSTEET Staattisen sähkön purkaukset aiheuttavat usein häiriöitä elektronisissa laitteissa: herkät komponentit voivat tuhoutua heti tai vika voi ilmetä myöhemmin. TEKLAB tarjoaa sähkötyöpisteisiin kattavat ESD-suojausjärjestelmät, jotka auttavat välttämään ESD-ongelmia. Malli ESDSET1 ESDMAT1 Kuvaus ESD-maadoitussarja työpisteelle: ESD-kytkentärasia, työpisteen ESD-maadoitussarja, ESDrannekkeen maadoitussarja, 2 kpl ESD-rannekkeita ESD-lattiamatto, 2000 x 1250 mm, ESD-maadoitusjohto Copyright: TEKLAB 12

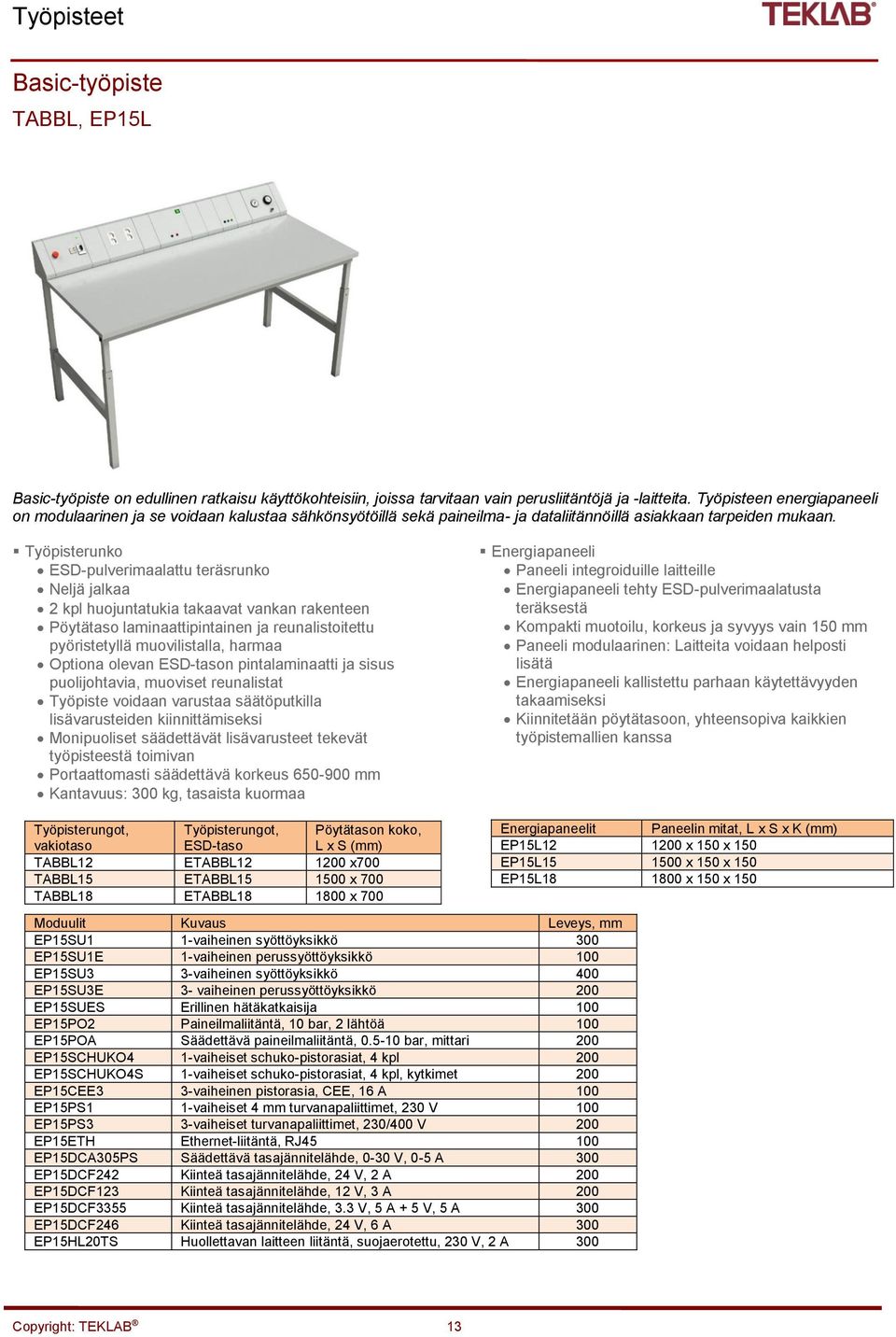

13 Työpisteet Basic-työpiste TABBL, EP15L Basic-työpiste on edullinen ratkaisu käyttökohteisiin, joissa tarvitaan vain perusliitäntöjä ja -laitteita. Työpisteen energiapaneeli on modulaarinen ja se voidaan kalustaa sähkönsyötöillä sekä paineilma- ja dataliitännöillä asiakkaan tarpeiden mukaan. Työpisterunko ESD-pulverimaalattu teräsrunko Neljä jalkaa 2 kpl huojuntatukia takaavat vankan rakenteen Pöytätaso laminaattipintainen ja reunalistoitettu pyöristetyllä muovilistalla, harmaa Optiona olevan ESD-tason pintalaminaatti ja sisus puolijohtavia, muoviset reunalistat Työpiste voidaan varustaa säätöputkilla lisävarusteiden kiinnittämiseksi Monipuoliset säädettävät lisävarusteet tekevät työpisteestä toimivan Portaattomasti säädettävä korkeus mm Kantavuus: 300 kg, tasaista kuormaa Energiapaneeli Paneeli integroiduille laitteille Energiapaneeli tehty ESD-pulverimaalatusta teräksestä Kompakti muotoilu, korkeus ja syvyys vain 150 mm Paneeli modulaarinen: Laitteita voidaan helposti lisätä Energiapaneeli kallistettu parhaan käytettävyyden takaamiseksi Kiinnitetään pöytätasoon, yhteensopiva kaikkien työpistemallien kanssa Työpisterungot, vakiotaso Työpisterungot, ESD-taso Pöytätason koko, L x S (mm) TABBL12 ETABBL x700 TABBL15 ETABBL x 700 TABBL18 ETABBL x 700 Moduulit Kuvaus Leveys, mm EP15SU1 1-vaiheinen syöttöyksikkö 300 EP15SU1E 1-vaiheinen perussyöttöyksikkö 100 EP15SU3 3-vaiheinen syöttöyksikkö 400 EP15SU3E 3- vaiheinen perussyöttöyksikkö 200 EP15SUES Erillinen hätäkatkaisija 100 EP15PO2 Paineilmaliitäntä, 10 bar, 2 lähtöä 100 EP15POA Säädettävä paineilmaliitäntä, bar, mittari 200 EP15SCHUKO4 1-vaiheiset schuko-pistorasiat, 4 kpl 200 EP15SCHUKO4S 1-vaiheiset schuko-pistorasiat, 4 kpl, kytkimet 200 EP15CEE3 3-vaiheinen pistorasia, CEE, 16 A 100 EP15PS1 1-vaiheiset 4 mm turvanapaliittimet, 230 V 100 EP15PS3 3-vaiheiset turvanapaliittimet, 230/400 V 200 EP15ETH Ethernet-liitäntä, RJ EP15DCA305PS Säädettävä tasajännitelähde, 0-30 V, 0-5 A 300 EP15DCF242 Kiinteä tasajännitelähde, 24 V, 2 A 200 EP15DCF123 Kiinteä tasajännitelähde, 12 V, 3 A 200 EP15DCF3355 Kiinteä tasajännitelähde, 3.3 V, 5 A + 5 V, 5 A 300 EP15DCF246 Kiinteä tasajännitelähde, 24 V, 6 A 300 EP15HL20TS Huollettavan laitteen liitäntä, suojaerotettu, 230 V, 2 A 300 Energiapaneelit Paneelin mitat, L x S x K (mm) EP15L x 150 x 150 EP15L x 150 x 150 EP15L x 150 x 150 Copyright: TEKLAB 13

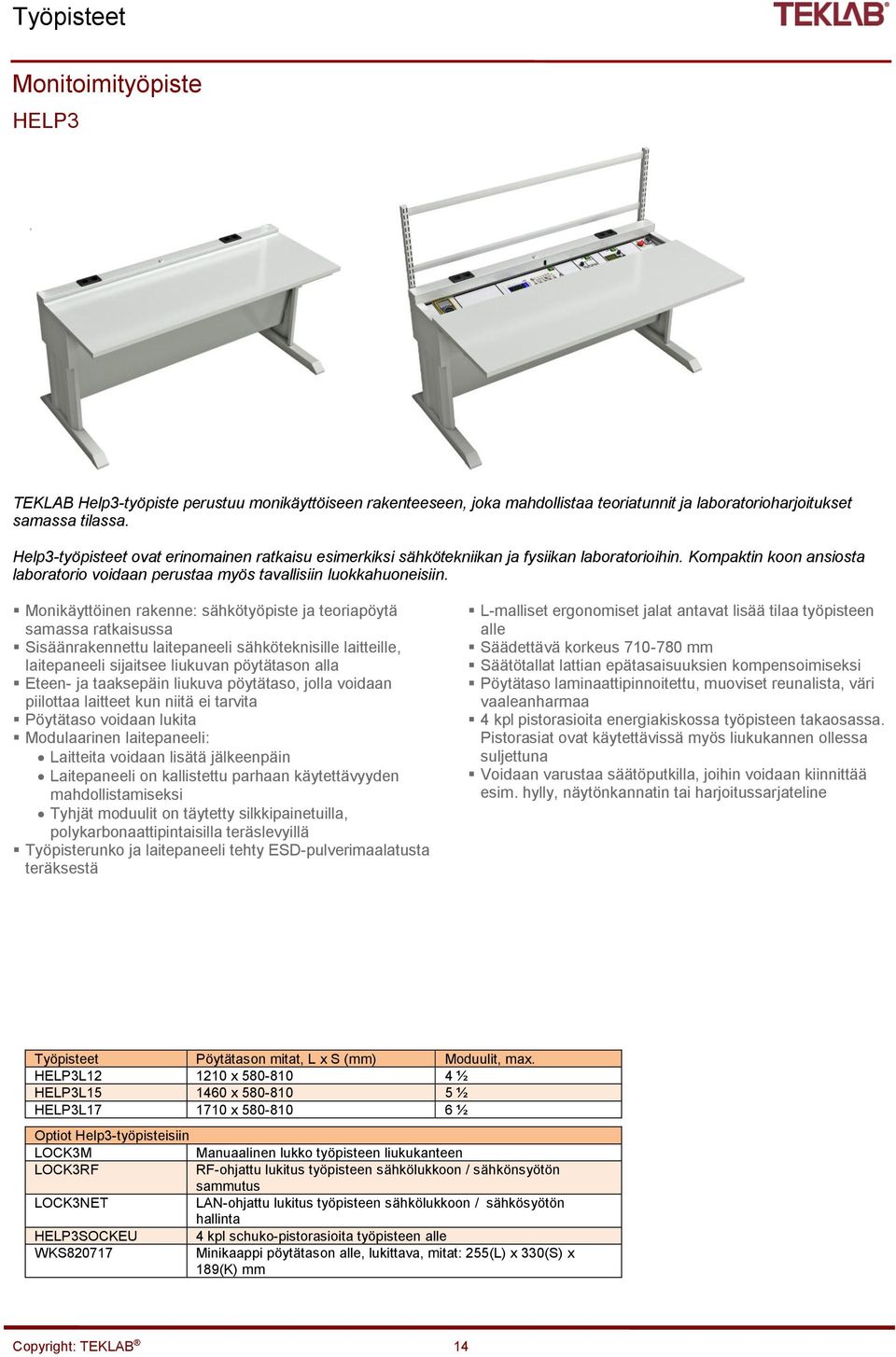

14 Työpisteet Monitoimityöpiste HELP3 TEKLAB Help3-työpiste perustuu monikäyttöiseen rakenteeseen, joka mahdollistaa teoriatunnit ja laboratorioharjoitukset samassa tilassa. Help3-työpisteet ovat erinomainen ratkaisu esimerkiksi sähkötekniikan ja fysiikan laboratorioihin. Kompaktin koon ansiosta laboratorio voidaan perustaa myös tavallisiin luokkahuoneisiin. Monikäyttöinen rakenne: sähkötyöpiste ja teoriapöytä samassa ratkaisussa Sisäänrakennettu laitepaneeli sähköteknisille laitteille, laitepaneeli sijaitsee liukuvan pöytätason alla Eteen- ja taaksepäin liukuva pöytätaso, jolla voidaan piilottaa laitteet kun niitä ei tarvita Pöytätaso voidaan lukita Modulaarinen laitepaneeli: Laitteita voidaan lisätä jälkeenpäin Laitepaneeli on kallistettu parhaan käytettävyyden mahdollistamiseksi Tyhjät moduulit on täytetty silkkipainetuilla, polykarbonaattipintaisilla teräslevyillä Työpisterunko ja laitepaneeli tehty ESD-pulverimaalatusta teräksestä L-malliset ergonomiset jalat antavat lisää tilaa työpisteen alle Säädettävä korkeus mm Säätötallat lattian epätasaisuuksien kompensoimiseksi Pöytätaso laminaattipinnoitettu, muoviset reunalista, väri vaaleanharmaa 4 kpl pistorasioita energiakiskossa työpisteen takaosassa. Pistorasiat ovat käytettävissä myös liukukannen ollessa suljettuna Voidaan varustaa säätöputkilla, joihin voidaan kiinnittää esim. hylly, näytönkannatin tai harjoitussarjateline Työpisteet Pöytätason mitat, L x S (mm) Moduulit, max. HELP3L x ½ HELP3L x ½ HELP3L x ½ Optiot Help3-työpisteisiin LOCK3M Manuaalinen lukko työpisteen liukukanteen LOCK3RF RF-ohjattu lukitus työpisteen sähkölukkoon / sähkönsyötön sammutus LOCK3NET LAN-ohjattu lukitus työpisteen sähkölukkoon / sähkösyötön hallinta HELP3SOCKEU 4 kpl schuko-pistorasioita työpisteen alle WKS Minikaappi pöytätason alle, lukittava, mitat: 255(L) x 330(S) x 189(K) mm Copyright: TEKLAB 14

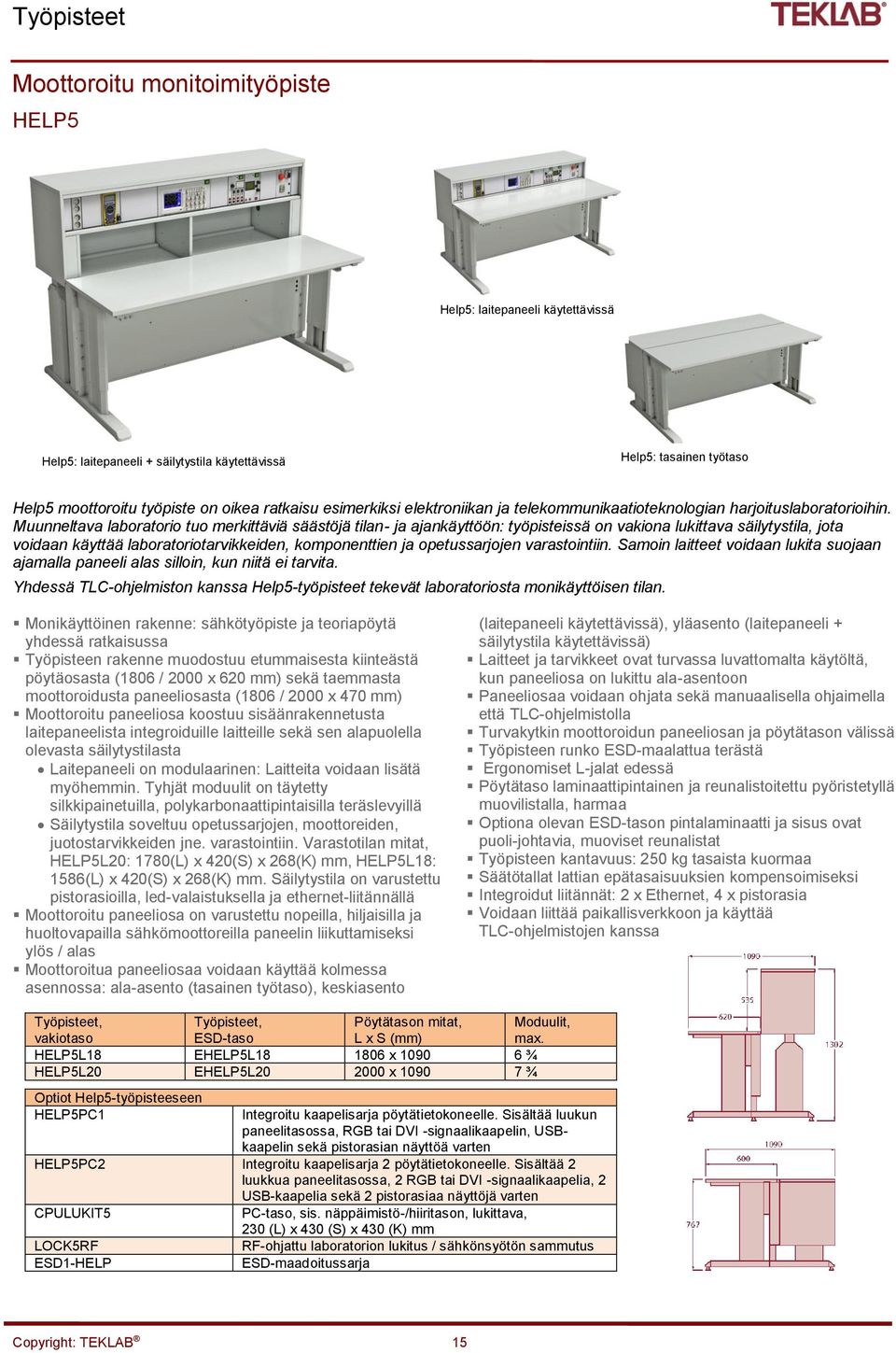

15 Työpisteet Moottoroitu monitoimityöpiste HELP5 Help5: laitepaneeli käytettävissä Help5: laitepaneeli + säilytystila käytettävissä Help5: tasainen työtaso Help5 moottoroitu työpiste on oikea ratkaisu esimerkiksi elektroniikan ja telekommunikaatioteknologian harjoituslaboratorioihin. Muunneltava laboratorio tuo merkittäviä säästöjä tilan- ja ajankäyttöön: työpisteissä on vakiona lukittava säilytystila, jota voidaan käyttää laboratoriotarvikkeiden, komponenttien ja opetussarjojen varastointiin. Samoin laitteet voidaan lukita suojaan ajamalla paneeli alas silloin, kun niitä ei tarvita. Yhdessä TLC-ohjelmiston kanssa Help5-työpisteet tekevät laboratoriosta monikäyttöisen tilan. Monikäyttöinen rakenne: sähkötyöpiste ja teoriapöytä yhdessä ratkaisussa Työpisteen rakenne muodostuu etummaisesta kiinteästä pöytäosasta (1806 / 2000 x 620 mm) sekä taemmasta moottoroidusta paneeliosasta (1806 / 2000 x 470 mm) Moottoroitu paneeliosa koostuu sisäänrakennetusta laitepaneelista integroiduille laitteille sekä sen alapuolella olevasta säilytystilasta Laitepaneeli on modulaarinen: Laitteita voidaan lisätä myöhemmin. Tyhjät moduulit on täytetty silkkipainetuilla, polykarbonaattipintaisilla teräslevyillä Säilytystila soveltuu opetussarjojen, moottoreiden, juotostarvikkeiden jne. varastointiin. Varastotilan mitat, HELP5L20: 1780(L) x 420(S) x 268(K) mm, HELP5L18: 1586(L) x 420(S) x 268(K) mm. Säilytystila on varustettu pistorasioilla, led-valaistuksella ja ethernet-liitännällä Moottoroitu paneeliosa on varustettu nopeilla, hiljaisilla ja huoltovapailla sähkömoottoreilla paneelin liikuttamiseksi ylös / alas Moottoroitua paneeliosaa voidaan käyttää kolmessa asennossa: ala-asento (tasainen työtaso), keskiasento (laitepaneeli käytettävissä), yläasento (laitepaneeli + säilytystila käytettävissä) Laitteet ja tarvikkeet ovat turvassa luvattomalta käytöltä, kun paneeliosa on lukittu ala-asentoon Paneeliosaa voidaan ohjata sekä manuaalisella ohjaimella että TLC-ohjelmistolla Turvakytkin moottoroidun paneeliosan ja pöytätason välissä Työpisteen runko ESD-maalattua terästä Ergonomiset L-jalat edessä Pöytätaso laminaattipintainen ja reunalistoitettu pyöristetyllä muovilistalla, harmaa Optiona olevan ESD-tason pintalaminaatti ja sisus ovat puoli-johtavia, muoviset reunalistat Työpisteen kantavuus: 250 kg tasaista kuormaa Säätötallat lattian epätasaisuuksien kompensoimiseksi Integroidut liitännät: 2 x Ethernet, 4 x pistorasia Voidaan liittää paikallisverkkoon ja käyttää TLC-ohjelmistojen kanssa Työpisteet, vakiotaso Työpisteet, ESD-taso Pöytätason mitat, L x S (mm) Moduulit, max. HELP5L18 EHELP5L x ¾ HELP5L20 EHELP5L x ¾ Optiot Help5-työpisteeseen HELP5PC1 Integroitu kaapelisarja pöytätietokoneelle. Sisältää luukun paneelitasossa, RGB tai DVI -signaalikaapelin, USBkaapelin sekä pistorasian näyttöä varten HELP5PC2 Integroitu kaapelisarja 2 pöytätietokoneelle. Sisältää 2 luukkua paneelitasossa, 2 RGB tai DVI -signaalikaapelia, 2 USB-kaapelia sekä 2 pistorasiaa näyttöjä varten CPULUKIT5 PC-taso, sis. näppäimistö-/hiiritason, lukittava, 230 (L) x 430 (S) x 430 (K) mm LOCK5RF RF-ohjattu laboratorion lukitus / sähkönsyötön sammutus ESD1-HELP ESD-maadoitussarja Copyright: TEKLAB 15

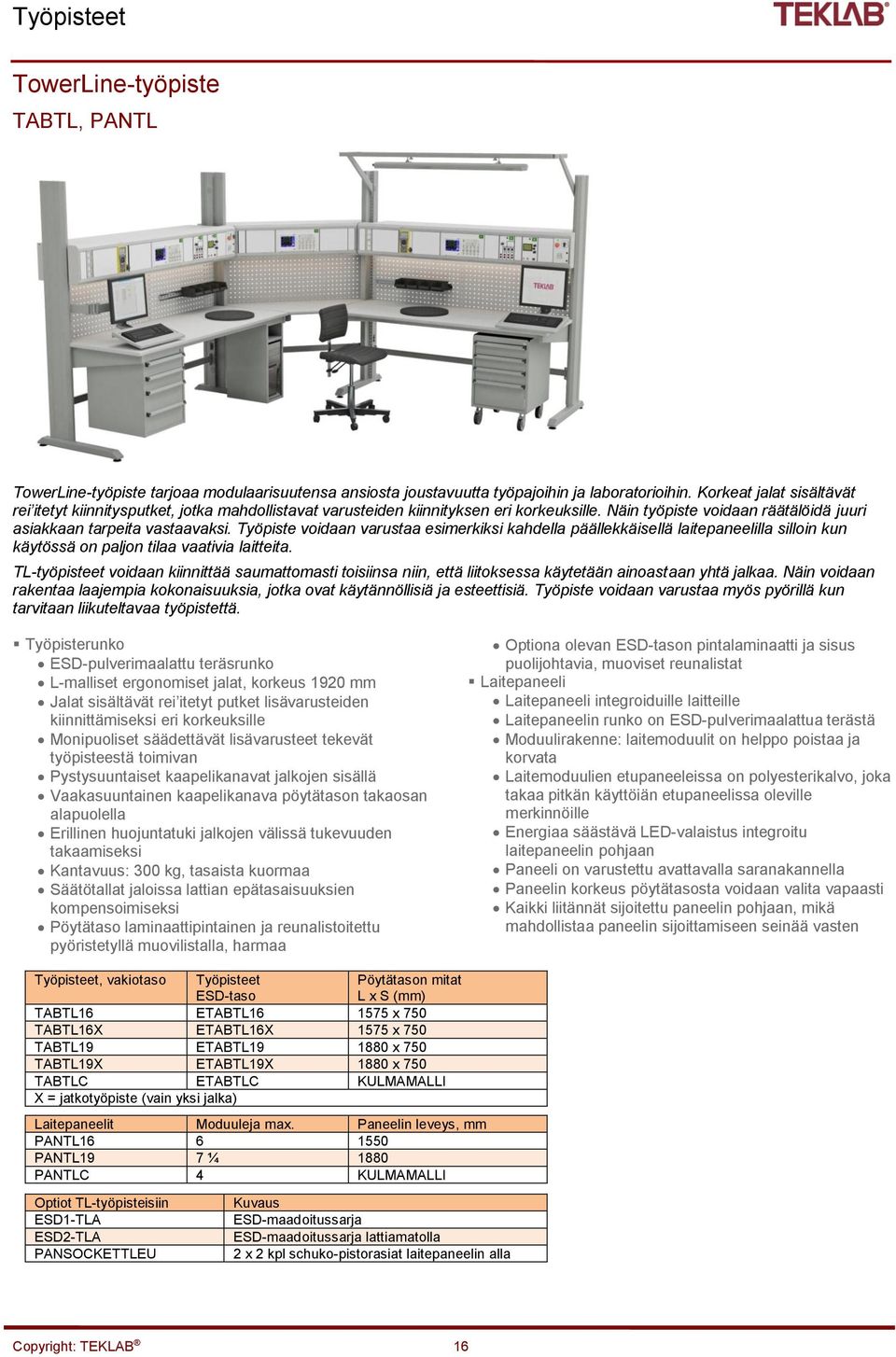

16 Työpisteet TowerLine-työpiste TABTL, PANTL TowerLine-työpiste tarjoaa modulaarisuutensa ansiosta joustavuutta työpajoihin ja laboratorioihin. Korkeat jalat sisältävät rei itetyt kiinnitysputket, jotka mahdollistavat varusteiden kiinnityksen eri korkeuksille. Näin työpiste voidaan räätälöidä juuri asiakkaan tarpeita vastaavaksi. Työpiste voidaan varustaa esimerkiksi kahdella päällekkäisellä laitepaneelilla silloin kun käytössä on paljon tilaa vaativia laitteita. TL-työpisteet voidaan kiinnittää saumattomasti toisiinsa niin, että liitoksessa käytetään ainoastaan yhtä jalkaa. Näin voidaan rakentaa laajempia kokonaisuuksia, jotka ovat käytännöllisiä ja esteettisiä. Työpiste voidaan varustaa myös pyörillä kun tarvitaan liikuteltavaa työpistettä. Työpisterunko ESD-pulverimaalattu teräsrunko L-malliset ergonomiset jalat, korkeus 1920 mm Jalat sisältävät rei itetyt putket lisävarusteiden kiinnittämiseksi eri korkeuksille Monipuoliset säädettävät lisävarusteet tekevät työpisteestä toimivan Pystysuuntaiset kaapelikanavat jalkojen sisällä Vaakasuuntainen kaapelikanava pöytätason takaosan alapuolella Erillinen huojuntatuki jalkojen välissä tukevuuden takaamiseksi Kantavuus: 300 kg, tasaista kuormaa Säätötallat jaloissa lattian epätasaisuuksien kompensoimiseksi Pöytätaso laminaattipintainen ja reunalistoitettu pyöristetyllä muovilistalla, harmaa Optiona olevan ESD-tason pintalaminaatti ja sisus puolijohtavia, muoviset reunalistat Laitepaneeli Laitepaneeli integroiduille laitteille Laitepaneelin runko on ESD-pulverimaalattua terästä Moduulirakenne: laitemoduulit on helppo poistaa ja korvata Laitemoduulien etupaneeleissa on polyesterikalvo, joka takaa pitkän käyttöiän etupaneelissa oleville merkinnöille Energiaa säästävä LED-valaistus integroitu laitepaneelin pohjaan Paneeli on varustettu avattavalla saranakannella Paneelin korkeus pöytätasosta voidaan valita vapaasti Kaikki liitännät sijoitettu paneelin pohjaan, mikä mahdollistaa paneelin sijoittamiseen seinää vasten Työpisteet, vakiotaso Työpisteet ESD-taso Pöytätason mitat L x S (mm) TABTL16 ETABTL x 750 TABTL16X ETABTL16X 1575 x 750 TABTL19 ETABTL x 750 TABTL19X ETABTL19X 1880 x 750 TABTLC ETABTLC KULMAMALLI X = jatkotyöpiste (vain yksi jalka) Laitepaneelit Moduuleja max. Paneelin leveys, mm PANTL PANTL19 7 ¼ 1880 PANTLC 4 KULMAMALLI Optiot TL-työpisteisiin ESD1-TLA ESD2-TLA PANSOCKETTLEU Kuvaus ESD-maadoitussarja ESD-maadoitussarja lattiamatolla 2 x 2 kpl schuko-pistorasiat laitepaneelin alla Copyright: TEKLAB 16

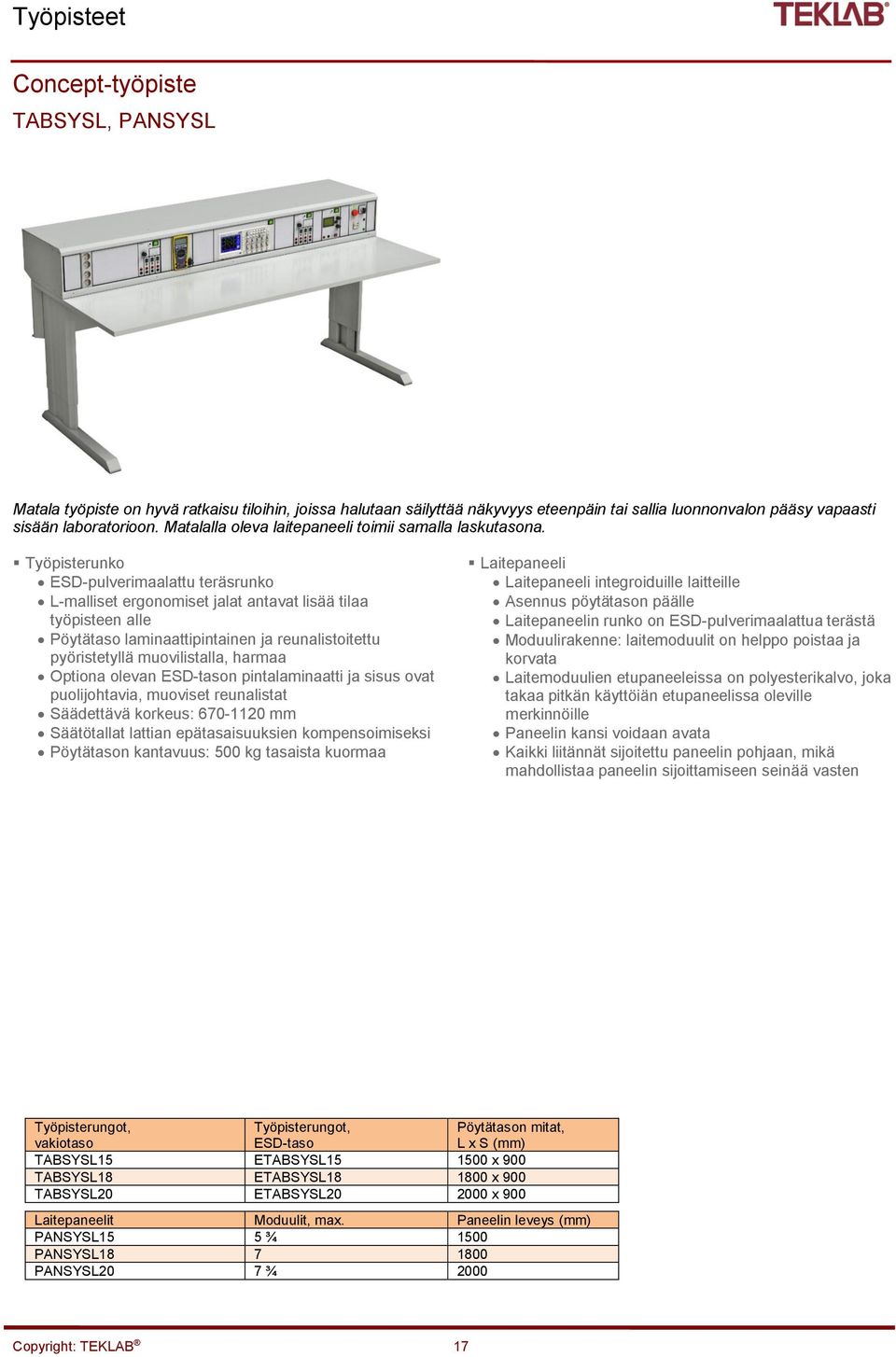

17 Työpisteet Concept-työpiste TABSYSL, PANSYSL Matala työpiste on hyvä ratkaisu tiloihin, joissa halutaan säilyttää näkyvyys eteenpäin tai sallia luonnonvalon pääsy vapaasti sisään laboratorioon. Matalalla oleva laitepaneeli toimii samalla laskutasona. Työpisterunko ESD-pulverimaalattu teräsrunko L-malliset ergonomiset jalat antavat lisää tilaa työpisteen alle Pöytätaso laminaattipintainen ja reunalistoitettu pyöristetyllä muovilistalla, harmaa Optiona olevan ESD-tason pintalaminaatti ja sisus ovat puolijohtavia, muoviset reunalistat Säädettävä korkeus: mm Säätötallat lattian epätasaisuuksien kompensoimiseksi Pöytätason kantavuus: 500 kg tasaista kuormaa Laitepaneeli Laitepaneeli integroiduille laitteille Asennus pöytätason päälle Laitepaneelin runko on ESD-pulverimaalattua terästä Moduulirakenne: laitemoduulit on helppo poistaa ja korvata Laitemoduulien etupaneeleissa on polyesterikalvo, joka takaa pitkän käyttöiän etupaneelissa oleville merkinnöille Paneelin kansi voidaan avata Kaikki liitännät sijoitettu paneelin pohjaan, mikä mahdollistaa paneelin sijoittamiseen seinää vasten Työpisterungot, vakiotaso Työpisterungot, ESD-taso Pöytätason mitat, L x S (mm) TABSYSL15 ETABSYSL x 900 TABSYSL18 ETABSYSL x 900 TABSYSL20 ETABSYSL x 900 Laitepaneelit Moduulit, max. Paneelin leveys (mm) PANSYSL15 5 ¾ 1500 PANSYSL PANSYSL20 7 ¾ 2000 Copyright: TEKLAB 17

18 Työpisteet Raskas työpiste TABHEAVYH, PANSYSH Raskas työpiste on suunniteltu kestämään kovaa käyttöä. Se on varustettu erikoisvahvalla tasolla ja runko on tehty normaalia paksummasta teräksestä. Myös tätä työpistettä voidaan muokata lisävarusteilla tarpeiden mukaan. Työpisterunko ESD-pulverimaalattu teräsrunko Neljä jalkaa Huojuntatuet jalkojen välissä tukevuuden takaamiseksi Runko sisältää paneelin kannattimet ja vakiona harmaat reikälevyt kannattimien väliin Lisävarusteet kiinnitetään säätöputkiin omien tarpeiden mukaan Monipuoliset ja säädettävät lisävarusteet mahdollistavat ergonomisen ja tehokkaan työasennon Pöytätason sydän on vaneria ja lastulevyä, päällysteenä harmaa laminaattipinta, reunat muovia, paksuus 50 mm Säädettävä korkeus: mm Työpiste voidaan kiinnittää lattiaan Kantavuus 500 kg tasaista kuormaa Laitepaneeli Laitepaneeli integroiduille laitteille Laitepaneelin runko on ESD-pulverimaalattua terästä Moduulirakenne: laitemoduulit on helppo poistaa ja korvata Laitemoduulien etupaneeleissa on polyesterikalvo, joka takaa pitkän käyttöiän etupaneelissa oleville merkinnöille Energiaa säästävä LED-valaistus integroitu laitepaneelin pohjaan Paneeli on varustettu avattavalla saranakannella Kaikki liitännät sijoitettu paneelin pohjaan, mikä mahdollistaa paneelin sijoittamiseen seinää vasten Paneeliosan korkeus pöytätasosta on valittavissa: 370, 425 tai 480 mm Työpisterungot Pöytätason mitat, L x S (mm) TABHEAVYH x 750 TABHEAVYH x 750 Laitepaneelit Moduulit, max. Paneelin leveys (mm) PANSYSH15 5 ¾ 1530 PANSYSH20 7 ¾ 2030 Copyright: TEKLAB 18

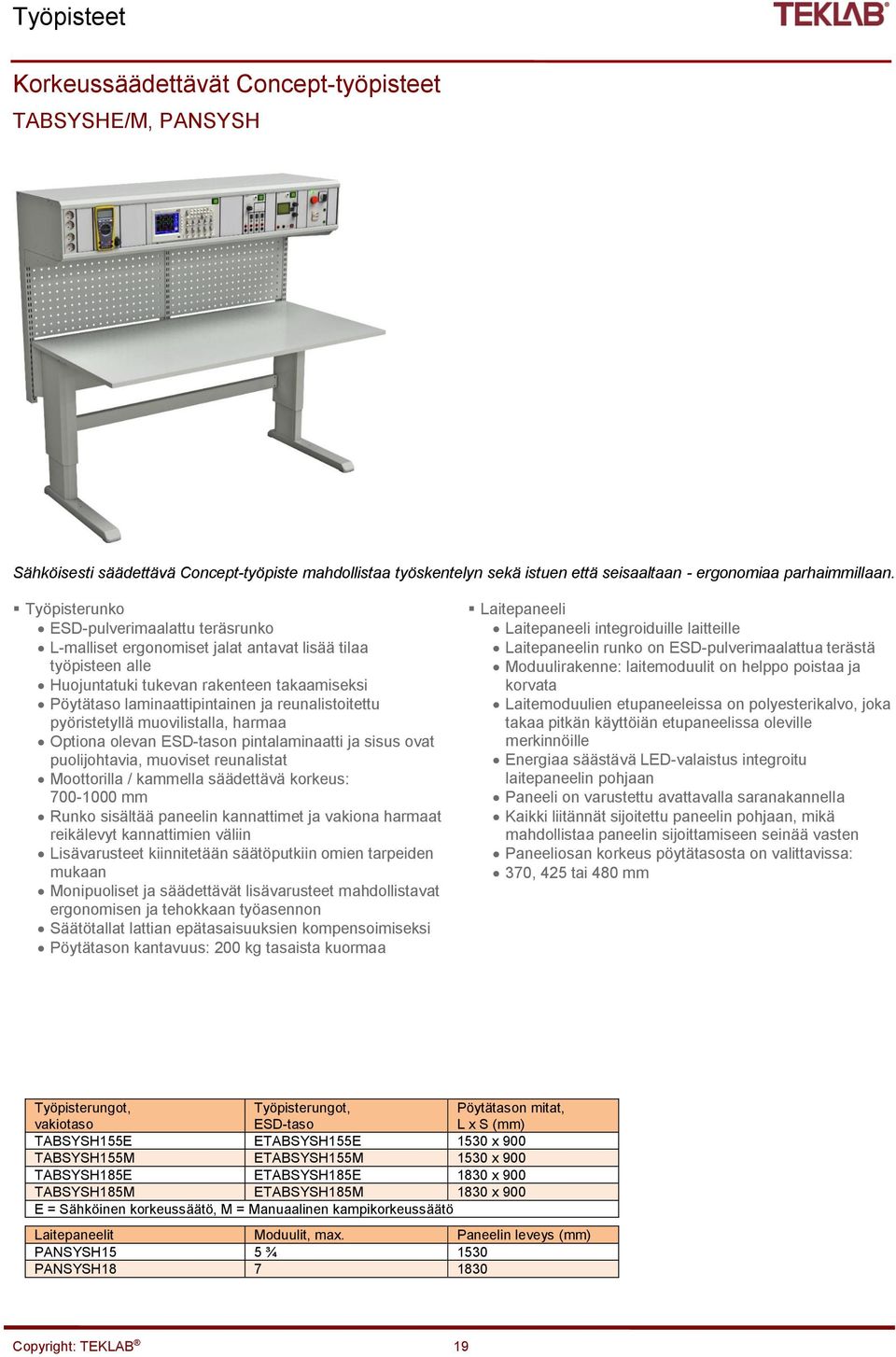

19 Työpisteet Korkeussäädettävät Concept-työpisteet TABSYSHE/M, PANSYSH Sähköisesti säädettävä Concept-työpiste mahdollistaa työskentelyn sekä istuen että seisaaltaan - ergonomiaa parhaimmillaan. Työpisterunko ESD-pulverimaalattu teräsrunko L-malliset ergonomiset jalat antavat lisää tilaa työpisteen alle Huojuntatuki tukevan rakenteen takaamiseksi Pöytätaso laminaattipintainen ja reunalistoitettu pyöristetyllä muovilistalla, harmaa Optiona olevan ESD-tason pintalaminaatti ja sisus ovat puolijohtavia, muoviset reunalistat Moottorilla / kammella säädettävä korkeus: mm Runko sisältää paneelin kannattimet ja vakiona harmaat reikälevyt kannattimien väliin Lisävarusteet kiinnitetään säätöputkiin omien tarpeiden mukaan Monipuoliset ja säädettävät lisävarusteet mahdollistavat ergonomisen ja tehokkaan työasennon Säätötallat lattian epätasaisuuksien kompensoimiseksi Pöytätason kantavuus: 200 kg tasaista kuormaa Laitepaneeli Laitepaneeli integroiduille laitteille Laitepaneelin runko on ESD-pulverimaalattua terästä Moduulirakenne: laitemoduulit on helppo poistaa ja korvata Laitemoduulien etupaneeleissa on polyesterikalvo, joka takaa pitkän käyttöiän etupaneelissa oleville merkinnöille Energiaa säästävä LED-valaistus integroitu laitepaneelin pohjaan Paneeli on varustettu avattavalla saranakannella Kaikki liitännät sijoitettu paneelin pohjaan, mikä mahdollistaa paneelin sijoittamiseen seinää vasten Paneeliosan korkeus pöytätasosta on valittavissa: 370, 425 tai 480 mm Työpisterungot, vakiotaso Työpisterungot, ESD-taso Pöytätason mitat, L x S (mm) TABSYSH155E ETABSYSH155E 1530 x 900 TABSYSH155M ETABSYSH155M 1530 x 900 TABSYSH185E ETABSYSH185E 1830 x 900 TABSYSH185M ETABSYSH185M 1830 x 900 E = Sähköinen korkeussäätö, M = Manuaalinen kampikorkeussäätö Laitepaneelit Moduulit, max. Paneelin leveys (mm) PANSYSH15 5 ¾ 1530 PANSYSH Copyright: TEKLAB 19

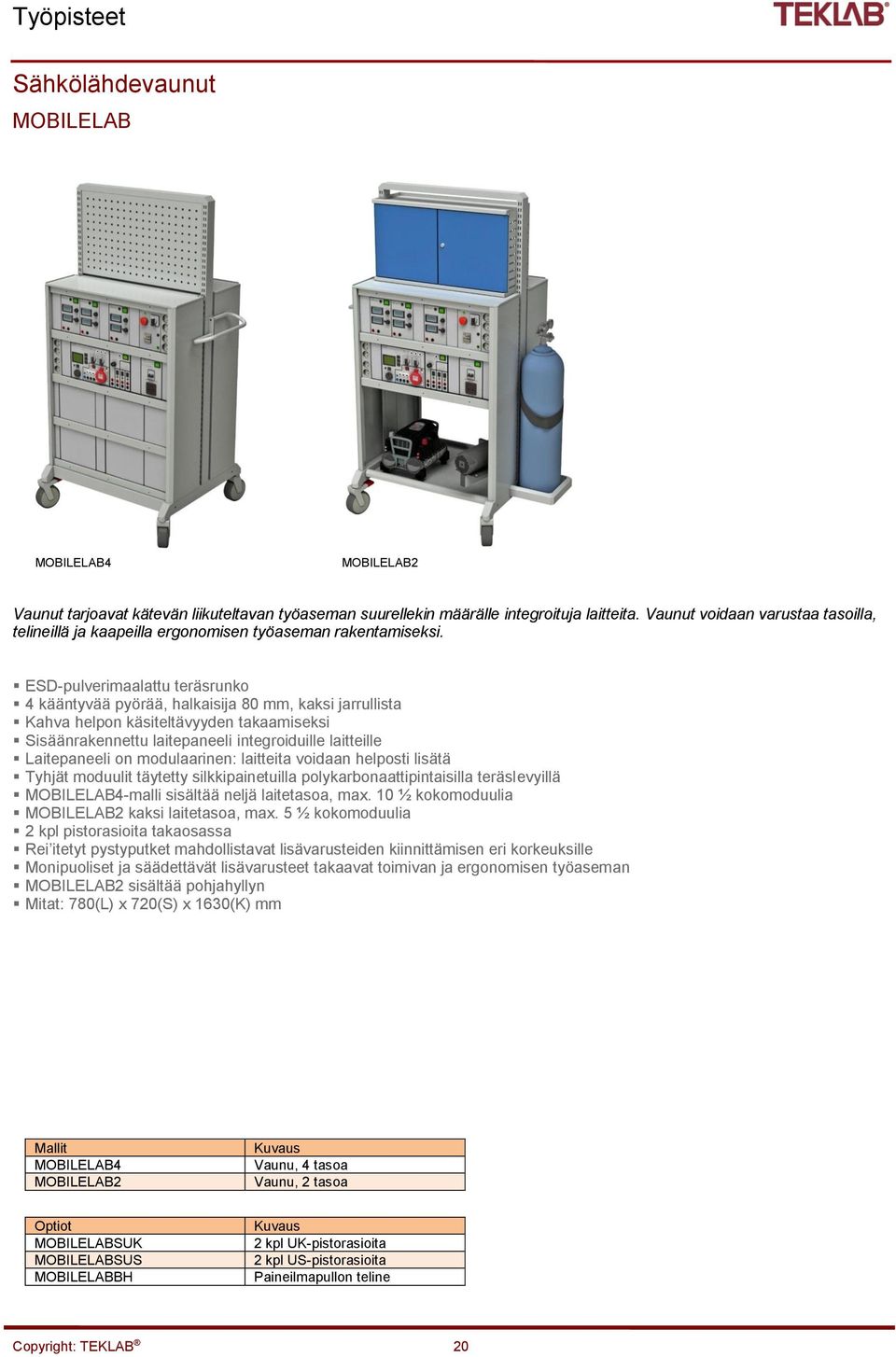

20 Työpisteet Sähkölähdevaunut MOBILELAB MOBILELAB4 MOBILELAB2 Vaunut tarjoavat kätevän liikuteltavan työaseman suurellekin määrälle integroituja laitteita. Vaunut voidaan varustaa tasoilla, telineillä ja kaapeilla ergonomisen työaseman rakentamiseksi. ESD-pulverimaalattu teräsrunko 4 kääntyvää pyörää, halkaisija 80 mm, kaksi jarrullista Kahva helpon käsiteltävyyden takaamiseksi Sisäänrakennettu laitepaneeli integroiduille laitteille Laitepaneeli on modulaarinen: laitteita voidaan helposti lisätä Tyhjät moduulit täytetty silkkipainetuilla polykarbonaattipintaisilla teräslevyillä MOBILELAB4-malli sisältää neljä laitetasoa, max. 10 ½ kokomoduulia MOBILELAB2 kaksi laitetasoa, max. 5 ½ kokomoduulia 2 kpl pistorasioita takaosassa Rei itetyt pystyputket mahdollistavat lisävarusteiden kiinnittämisen eri korkeuksille Monipuoliset ja säädettävät lisävarusteet takaavat toimivan ja ergonomisen työaseman MOBILELAB2 sisältää pohjahyllyn Mitat: 780(L) x 720(S) x 1630(K) mm Mallit MOBILELAB4 MOBILELAB2 Kuvaus Vaunu, 4 tasoa Vaunu, 2 tasoa Optiot MOBILELABSUK MOBILELABSUS MOBILELABBH Kuvaus 2 kpl UK-pistorasioita 2 kpl US-pistorasioita Paineilmapullon teline Copyright: TEKLAB 20

21 Varusteet ja kalusteet VARUSTEET TEKLAB-työpisteet voidaan varustaa monipuolisin lisävarustein, jotta työpisteestä saadaan entistä toimivampi. Erilaiset aputasot / kannattimet antavat hyviä mahdollisuuksia irtotavaroiden sijoittamiseen ergonomisesti. Lisävarusteet kiinnitetään työpisteen rei itettyihin säätöputkiin tai taustalevyihin. Työpisteiden ja kalusteiden vakioväri on vaaleanharmaa RAL7035. Vakiovärin lisäksi saatavana on useita valinnaisia värejä työpisteisiin ja kalusteisiin. PC-TELINEET TEKLAB-työpisteissä pöytätietokone voidaan sijoittaa omalle tasolle työpistetason alle, jolloin saadaan lisää pöytätilaa PC-tasot ovat lukittavia, lukko ei sisälly toimitukseen (pois lukien WHV861120) ESD-pulverimaalattu teräsrunko Katso taulukosta yhteensopivuus työpistemalleihin (X = yhteensopiva) CPULUKIT, CPULUKIT5 CPULUKIT3 WTL WHV860552, WHV WHV Malli Kuvaus Max koko PC:lle L x S x K mm Help5- työpiste Help3- työpiste Concepttyöpiste Raskas työpiste TowerLinetyöpiste CPULUKIT PC-teline, 230 x 430 x 430 X X X näppäimistötaso CPULUKIT3 PC-teline 200 x 400 x 380 X CPULUKIT5 PC-teline, 230 x 430 x 430 X näppäimistötaso CPUVTLUKITT PC-teline, 230 x 430 x 430 X X X X ulosvedettävä taso WTL PC-kannatin >150 x 500 x 85 X WHV PC-kannatin, x 450 x X X jalkakiinnitys 430 WHV PC-kannatin, x 450 x X X jalkakiinnitys 430 WHV PC-kaappi, ulosvedettävä taso 325 x 550 x 560 X X X X Copyright: TEKLAB 21

22 Varusteet ja kalusteet NÄYTÖN KANNATTIMET Näytön kiinnittäminen telineeseen vapauttaa lisää pöytätilaa Säädettävä näytön kannatin parantaa työergonomiaa Malli WSA WTL WSA WTL LCDKANL Kuvaus Näytön kannatin Näytön kannatin TLtyöpisteeseen Näytön kannatin näppäimistö- ja hiiritasolla Näytön kannatin näppäimistö- ja hiiritasolla TL-työpisteeseen Näytön kannatin kiinnitettäväksi vaakatasoon WSA WSA LCDKANL NÄPPÄIMISTÖTASO Kiinnitetään pöytätason alle Malli Mitat, L x S, mm Kantavuus, kg WHV x LAATIKOSTOT 45 Kaksi mallia: vaunumalli ja pöytätason alle kiinnitettävä malli Laatikostoissa kuularatakiskot ja keskuslukitus, kantavuus 30 kg / laatikko Vaunumalleissa kaikki pyörät kääntyviä, joista kaksi jarrullista, halkaisija 100 mm ESD-pulverimaalattu teräsrunko, vaunumalleissa lisäksi ESD-matto ja ESD-pyörät Mitat: 450(L) x 520(S) x 560(K) mm Laatikot avautuvat 75 %, myös 100 % avautuvia malleja saatavilla Laatikostot pöytätason alle, 75 % aukeavat Vaunumallit, 75 % aukeavat Laatikostot WKL WEV x 100 mm WKL WEV x 100 mm, 2 x 150 mm WKL WEV x 100 mm, 1 x 200 mm WKL WEV x 100 mm, 2 x 200 mm WKL WEV x 150 mm, 1 x 200 mm WKL WEV LAATIKOSTOT 30 ESD-pulverimaalattu teräsrunko Kiinnitetään työpisteen alle. Laatikostoja on mahdollista myös kiinnittää toisiinsa allekkain. Sopii pienille komponenteille, työkaluille jne. Laatikostot varustettu lukoilla Laatikko aukeaa 80% Sisäiset mitat: 253(L) x 429(S) x 130(K) mm Mallit Mitat, L x S x K, mm Kantavuus, kg WKS x 454 x 150 mm, 1 laatikko 10 WKS x 454 x 220 mm, 2 laatikkoa 20 WKS x 450 x 470, kaappi 25 WKS x 450 x 555, kaappi pyörillä 25 WKS WKS Copyright: TEKLAB 22

23 Varusteet ja kalusteet SÄÄTÖPUTKET Rei itetyt pystyputket lisävarusteiden kiinnittämiseksi työpisteisiin Rakenne tehty ESD-maalatusta teräksestä, 30(L) x 60(S) mm Irrotettava Mallie WPE WPE Korkeus 1359 mm 800 mm HYLLYT Rakenne tehty ESD-maalatusta teräksestä Malli Mitat, L x S, mm Kantavuus, kg WHT x WHT x WTL x WTL x WTL x WTL x WTL x WTL x 200, kiinnitetään reikätaustaan 7 WTL KULMAMALLI TL- TYÖPISTEESEEN 80 REIKÄTAUSTAT Rakenne tehty ESD-maalatusta teräksestä Rei itettyyn levyyn voidaan kiinnittää lisävarusteita koukkusarjoilla Vakioväri RAL7035, valinnaisia värejä saatavilla Malli WPT WPT WPT WTL WTL WTL Mitat (L) x (K) 468 x 389 mm 718 x 389 mm 871 x 389 mm 1474 x 389 mm 1774 x 389 mm KULMAMALLI TL-TYÖPISTEESEEN LAATIKKOLISTA JA POIMINTALAATIKOT Rakenne tehty ESD-maalatusta teräksestä Malli Kuvaus Kantavuus WHL Laatikkolista, 492(L) x 100(K) mm 50 kg WTL Laatikkolista, 1493(L) x 100(K) mm 50 kg WTL Laatikkolista, 1799(L) x 100(K) mm 50 kg WTL Laatikkolista, 634(L) mm, kiinnitetään 10 kg reikätaustaan WEL Poimintalaatikko, 105(L) x 165(S) x 75(K) mm 2 kg HARJOITUSSARJATELINE Teline A4-kokoisille harjoituspaneeleille Paneelit on helppo kiinnittää ja irrottaa telineestä Malli Kuvaus A4FRAME12(D) Harjoitussarjateline, leveys 1200 mm, yksi rivi A4FRAME15(D) Harjoitussarjateline, leveys 1500 mm, yksi rivi A4FRAME18(D) Harjoitussarjateline, leveys 1800 mm, yksi rivi * D-mallissa kaksi riviä Copyright: TEKLAB 23

24 Varusteet ja kalusteet VALAISINTELINE, VALAISIN Valaisinteline Valaisintelineen avulla valaisin voidaan kiinnittää ergonomisesti työpisteen päälle Rakenne tehty ESD-maalatusta teräksestä Korkeus- ja syvyyssäätö Valaisin Loisteputkivalaisin, 28 W (WSK861928), 54 W (WSK861954), 2 x 54 W (WSKOL254) Valaistusvoimakkuus: 750 lux (WSK861928), 1350 lux (WSK861954), 1200 lux (WSKOL254), 1 m Portaattomasti säädettävä himmennin (WSK861954) Prisma levittää valon tasaisesti työpisteeseen Leveys: 1230 mm, 1200 mm (WSKOL254) LED-valaisin Erinomainen energiatehokkuus: A-luokka Pitkä käyttöikä: peräti tuntia Valoteho metrin etäisyydellä 1800 luksia Luonnollinen valkoinen väri: värilämpötila 4000 K Himmennin % Malli WSK WSK WSK WSK WSK WSKOL254 Kuvaus Valaisinteline 1500 mm Valaisinteline 1800 mm Valaisin, loisteputki, 28 W Valaisin, loisteputki, 54 W Valaisin, LED Valaisin, loisteputki 2 x 54 W KAAPELIKOURUT Vaakasuuntaiseen kaapelikouruun voidaan kätevästi piilottaa työpisteen kaapelointi Kaapelit ovat kuitenkin helposti saatavilla huoltotöitä ja muutoksia varten Rakenne tehty ESD-maalatusta teräksestä Malli WTL WTL Kuvaus Kaapelikanava, 1487(L) x 97(S) x 45(K) mm Kaapelikanava, 1793(L) x 97(S) x 45(K) mm INFOTELINE Dokumentit ja piirustukset voidaan kiinnittää kahdella mukana tulevalla magneetilla Rakenne tehty ESD-maalatusta teräksestä Malli Mitat, L x K, mm Kantavuus, kg WSI x WTL Infoteline TL-työpisteeseen TYÖKALUTELINE Rei itetty työkaluteline, sis. 6 kpl koukkuja Rakenne tehty ESD-maalatusta teräksestä Malli Mitat, L x K, mm Kantavuus, kg WST x WTL Työkaluteline TL-työpisteeseen Copyright: TEKLAB 24

25 Varusteet ja kalusteet APUTASO Kääntyvyys 360º, kallistussäätö 0-25º Rakenne tehty ESD-maalatusta teräksestä Malli Mitat, L x S, mm Kantavuus, kg WSA x WTL x 340 mm aputaso TL-työpisteeseen WSA x WTL x 405 mm aputaso TL-työpisteeseen KOUKKUSARJAT Koukkusarjat voidaan kiinnittää reikätaustoihin Malli WHR WHR Kuvaus Sarja 1, 20 kpl koukkuja Sarja 3, 69 kpl koukkuja JALKATUKI Lattiamalli Kallistuksen säätö 5-30 Malli WTT Mitat, L x S, mm 550 x 350 mm INSTRUMENTTITELINE Teline erilaisille instrumenteille kuten painelähettimille, kytkimille jne. Tukevasti kiinnitetty instrumentti helpottaa korjaus- ja kalibrointityötä Sisältää levy- ja putkituen, joilla saadaan kiinnitettyä tyypilliset laitekoot Malli Mitat, L x S x K, mm INSTRSU 240 x 260 x 318 PYÖRITYSALUSTA Runko ruostumatonta terästä Työskentelytaso kumia, sininen Teräslaakerit ESD-suojattu Lukitusruuvi pyörimisen estämiseksi Halkaisija 475 mm Korkeus 14 mm Kantavuus 100 kg Malli WEP Kuvaus Pyöritysalusta Copyright: TEKLAB 25

26 Varusteet ja kalusteet TYÖKALUSARJAT Työkalusarjoja on saatavilla sekä kaappeihin että laatikostoihin Malli TKSARJA5 TKSARJA6 Kuvaus Työkalusarja kiinnitettäväksi TKCABIN1-kaapin koukkusarjaan, 60 kpl työkaluja Ruuvitalttoja Räikkäväännin + hylsysarja Pihtejä Sivuleikkureita Lenkkiavaimia Kuorintapihdit Puukko, vasara ja rautasaha Teleskooppipeili Työntömitta ESD-työkalusarja säilytysalustalla, 13 osaa Ruuvitaltta 3x75, ESD Ruuvitaltta 5x150, ESD Ruuvitaltta PH 0x60, ESD Ruuvitaltta PH 1x80, ESD Ruuvitaltta PH 2x100, ESD Ruuvitaltta PZD 0x60, ESD Ruuvitaltta PZD 1x80, ESD Ruuvitaltta PZD 2x100, ESD Sivuleikkurit E063, ESD Sivuleikkurit E mm, ESD Päätyleikkurit E080, ESD Kärkipihdit hammastus, ESD Atulat 115mm antimagneettinen TKSARJA5 TKSARJA6 PYÖRÄT TYÖPISTEISIIN Pyörien halkaisija 100 mm, 2 pyörää jarrullisia Malli WPP WEP Kuvaus Vakio ESD SIIRTOALUSTA TYÖPISTEILLE Siirtoalustan avulla yksi henkilö voi helposti siirtää työpistettä Malli TRSK Kuvaus 1 pari työpisteen siirtoalustoja Copyright: TEKLAB 26

27 Varusteet ja kalusteet KAAPIT Kaapeilla saavutetaan järjestystä, tehokkuutta ja siisteyttä työtiloihin Kaappien materiaalina ESD-maalattu teräs Kaappi on mahdollista sisustaa esim. vetohyllyillä, laatikostoilla ja reikälevyillä. Malli Kuvaus Mitat, L x S x K, mm TKCABIN1 Työvälinekaappi, kaksi hyllyä, 1024 x 500 x 2000 rei itetyt levyt, koukkusarja 60 kpl TKCABIN2 Yleiskäyttöinen kaappi, kaksi 800 x 400 x 1000 hyllyä TKCABIN5 Laitekaappi, pleksiovet, neljä 1024 x 500 x 2000 hyllyä WVK Rei itetty työkalukaappi 720 x 255 x 300 WRL Rei itetty työkalukaappi 720 x 255 x 400 WRL Hylly kaappiin 715 x 175 x 15 TKCABIN1 + TKSARJA5 TKCABIN2 TKCABIN5 WVK821465, WRL Copyright: TEKLAB 27

28 Varusteet ja kalusteet TUOLIT Kaikissa tuoleissa korkeussäätö kaasujousella Korkeus- ja kallistussäätö selkänojassa Kestävä päällystys: verhoiltu- tai polyuretaanipinta Optiona pyörät, jalkatuki ja käsituet Saatavilla myös ESD-suojattuja malleja Vakiomallit WTJ WTV WTM SCKT201KJC SCKT201KJD Kuvaus Jakkara, musta, polyuretaani, korkeus mm, pyörät Harmaa, verhoiltu, pyörät, korkeus mm - Optio: Jalkarengas, WTJ Optio: Kyynärtuet, WTV Optio: Kork. kaasujousi, mm, WTV Musta, polyuretaani, pyörät, korkeus mm - Optio: Kyynärtuet, WTM Optio: Jalkarengas, WTJ8677 Valinnainen väri, polyuretaani, korkeus mm Valinnainen väri, polyuretaani, korkeus mm - Optio: Pyörät, SC620G - Optio: Jalkarengas, SCJR430 - Optio: Kyynärtuet, SCKT WTJ WTV SCKT201KJC/D WTM ESD-mallit WET WET SCKT201KJESD SCSMARTESD Kuvaus Musta, verhoiltu, pyörät, korkeus mm, ESD-suojaus - Optio: Jalkarengas, WTJ Optio: Kyynärtuet, WET Optio: Kork. kaasujousi, mm, WET Musta, polyuretaani, pyörät, korkeus mm, ESD-suojaus - Optio: Kyynärtuet, WET Optio: Jalkarengas, WTJ8677 Valinnainen väri, verhoiltu, korkeus mm, ESD-suojaus - Optio: Pyörät, SC607A - Optio: Jalkarengas, SCJR430 - Optio: Kyynärtuet, SCKTESD Valinnainen väri, verhoiltu, korkeus mm, ESD- suojaus - Optio: Pyörät, SC607A - Optio: Jalkarengas, SCJR430 - Optio: Kyynärtuet, SCLOVESD SCKT201KJESD WET SCSMARTESD WET Copyright: TEKLAB 28

29 Varusteet ja kalusteet TASOVAUNU Kaikki pyörät kääntyviä, kaksi jarrullista, halkaisija 100 mm Sisältää alatason Korkeus säädettävissä mm Kantavuus: 150 kg Malli WESSAP507 WESSAP507ESD Mitat, L x S x K, mm 700 x 500 x mm 700 x 500 x mm, ESD ERGO-VAUNU Kaikki pyörät kääntyviä, kaksi jarrullista, halkaisija 100 mm ESD-suojattu Korkeus säädettävissä mm Kantavuus: 150 kg Malli Mitat, L x S x K, mm WES x 500 x SÄÄTÖVAUNUT Ergonominen liikuteltava työasema Voidaan varustaa aputasoilla, hyllyillä jne. ESD-suojattu Kantavuus: 300 kg Kysy tarkempaa esitettä vaunuista Malli Kuvaus Mitat, L x S x K, mm WES Säätövaunu x 715 x 1130 WES Säätövaunu x 715 x 1130 WES Säätövaunu x 715 x 1130 WES Säätövaunu x 715 x 1630 WES Säätövaunu x 715 x 1630 WES Säätövaunu x 715 x 1630 Säätövaunu 1 Säätövaunu 2 JOHDINSARJAT Uusissa laboratorioissa on käytettävä turvajohtimia, jotka on suojattu tahattomalta koskettamiselta Paljaiden naparuuvien käyttö on kielletty uusissa laboratorioissa TEKLABin johdinsarjoissa on eristetty rakenne ja turvanapaliittimet Malli JTESTROLLER JTESTSET1 Kuvaus Johdinteline pyörillä, 120 kpl turvajohtimia 10 kpl turvajohtimia JTESTROLLER Copyright: TEKLAB 29

30 Syöttöyksiköt SU1 1-vaiheinen syöttöyksikkö Pääkytkin koko työpisteelle START-asennolla Vihreä merkkivalo Integroitu hätäkatkaisija, kuittaus pääkytkimestä Uudelleenkäynnistyksen esto sähkökatkon jälkeen 16 A terminen ylikuormitussuoja 0.03 A vikavirtasuoja kaikille laitteille PE-liitin etupaneelissa Sisäiset lähdöt työpisteen laitemoduuleille Mitat: ½-moduuli, 125(L) x 200(K) mm Optio: Toinen hätäkatkaisijapainike, HPITNET SU1NET 1-vaiheinen syöttöyksikkö, LAN-ohjattava SU1NET-syöttöyksikkö on ratkaisu työpisteisiin, joita ohjataan TEKLAB TLC-ohjelmistoilla Pääkytkin koko työpisteelle START-asennolla Vihreä merkkivalo Integroitu hätäkatkaisija, kuittaus pääkytkimestä Uudelleenkäynnistyksen esto sähkökatkon jälkeen Avainkytkin ohjelmisto-ohjauksen ohittamiseksi Kutsu -painike 0.03 A vikavirtasuoja kaikille laitteille, vikavirtasuoja voidaan testata TLC-ohjelmistolla PE-liitin etupaneelissa 16 A terminen ylikuormitussuoja Sisäiset lähdöt työpisteen laitemoduuleille 2 sisäistä maadoitettua pistorasiaa jatkuvalla sähköllä IT-laitteille 10/100 Ethernet-liitäntä tai g WLAN optio Mitat: ½-moduuli, 125(L) x 200(K) mm Optio: Toinen hätäkatkaisijapainike, HPITNET SU3 3-vaiheinen syöttöyksikkö Pääkytkin koko työpisteelle START-asennnolla, vihreät merkkivalot Integroitu hätäkatkaisija, kuittaus pääkytkimestä Uudelleenkäynnistyksen esto sähkökatkon jälkeen Suojapiiri puuttuvan vaiheen / väärän vaihejärjestyksen varalle 16 A terminen ylikuormitussuoja joka vaiheelle 0.03 A vikavirtasuoja kaikille laitteille PE-liitin etupaneelissa Sisäiset lähdöt työpisteen laitemoduuleille Mitat: ½-moduuli, 125(L) x 200(K) mm Optiot: Toinen hätäkatkaisijapainike, HPITNET Copyright: TEKLAB 30

31 Syöttöyksiköt SU3NET 3-vaiheinen syöttöyksikkö, LAN-ohjattava SU3NET-syöttöyksikkö on ratkaisu työpisteisiin, joita ohjataan TEKLAB TLC-ohjelmistoilla Pääkytkin koko työpisteelle START-asennnolla, vihreät merkkivalot Integroitu hätäkatkaisija, kuittaus pääkytkimestä Uudelleenkäynnistyksen esto sähkökatkon jälkeen Avainkytkin ohjelmisto-ohjauksen ohittamiseksi Kutsu -painike 0.03 A vikavirtasuoja kaikille laitteille. Vikavirtasuoja voidaan testata TLC-ohjelmistolla. PE-liitin etupaneelissa 16 A terminen ylikuormitussuoja Suojapiiri puuttuvan vaiheen / väärän vaihejärjestyksen varalle Liitin 3-vaiheliitännälle Sisäiset lähdöt työpisteen laitemoduuleille + 2 pistorasiaa jatkuvalla sähköllä 10/100 Ethernet-liitäntä tai g WLAN optio Mitat: ¾-moduuli, 187,5(L) x 200(K) mm Optio: Toinen hätäkatkaisijapainike, HPITNET SU332 3-vaiheinen syöttöyksikkö Pääkytkin koko työpisteelle Vihreä merkkivalo Integroitu hätäkatkaisija Uudelleenkäynnistyksen esto sähkökatkon jälkeen Suojapiiri puuttuvan vaiheen / väärän vaihejärjestyksen varalle 32 A ja 16 A johdonsuojakatkaisijat 0.03 A vikavirtasuoja kaikille laitteille 3-vaiheinen 32 A pistorasia etupaneelissa PE-liitin etupaneelissa Sisäiset lähdöt työpisteen laitemoduuleille Mitat: 1 ½-moduuli, 375(L) x 200(K) mm SU363 3-vaiheinen syöttöyksikkö Pääkytkin koko työpisteelle Vihreä merkkivalo Integroitu hätäkatkaisija Uudelleenkäynnistyksen esto sähkökatkon jälkeen Suojapiiri puuttuvan vaiheen / väärän vaihejärjestyksen varalle 63 A ja 16 A johdonsuojakatkaisijat 3-vaiheinen 63 A pistorasia etupaneelissa Sisäiset lähdöt työpisteen laitemoduuleille Mitat: 1 ½-moduuli, 375(L) x 200(K) mm Copyright: TEKLAB 31

32 Säädettävät tasajännitelähteet TL303 Säädettävä tasajännitelähde Lähtöarvot: 0-30 V, 0-3 A Aaltoisuus: 15 mv PP Oikosulkusuojaus Virran ja jännitteen mittaus erillisillä 3.5-numeron LCD-mittareilla Näytön erottelutarkkuus: 0.1 V / 0.01 A Mittaustarkkuus: jännite ± 0.2 V, virta ± 0.05 A Lähtö varustettu 4 mm turvanapaliittimillä Mitat: ½-moduuli, 125(L) x 200(K) mm TL3035 Säädettävä tasajännitelähde Lähtöarvot: 0-30 V, 0-3 A Kiinteä lähtö: 5 V / 3 A Aaltoisuus: 15 mv PP Oikosulkusuojaus Virran ja jännitteen mittaus erillisillä 3.5-numeron LCD-mittareilla Näytön erottelutarkkuus: 0.1 V / 0.01 A Mittaustarkkuus: jännite ± 0.2 V, virta ± 0.05 A Lähtö varustettu 4 mm turvanapaliittimillä Mitat: ½-moduuli, 125(L) x 200(K) mm TL3030 Säädettävä tasajännitelähde Lähtöarvot: 0-30 V, 0-30 A, 800 W Virran ja jännitteen mittaus erillisillä 3.5-numeron LCD-mittareilla Näytön erottelutarkkuus: 0.1 V / 0.01 A Mittaustarkkuus: jännite ± 0.2 V, virta ± 0.3 A Aaltoisuus 20 mv RMS Oikosulkusuojaus Jännitteen ja virtarajoituksen portaaton asettelu Lähdössä ON/OFF-kytkin Asetukset -painike asetetun jännitearvon ja virtarajoituksen näyttämiseksi Lähtö varustettu 4 mm turvanapaliittimillä Mitat: ½-moduuli, 125(L) x 200(K) mm Copyright: TEKLAB 32

33 Säädettävät tasajännitelähteet TL3060 Säädettävä tasajännitelähde Lähtöarvot: 0-30 V, 0-60 A, 1600 W Virran ja jännitteen mittaus erillisillä 3.5-numeron LCD-mittareilla Näytön erottelutarkkuus: 0.1 V / 0.01 A Mittaustarkkuus: jännite ± 0.2 V, virta ± 0.3 A Aaltoisuus: < 50 mv RMS Oikosulkusuojaus Jännitteen ja virtarajoituksen portaaton asettelu Lähdössä ON/OFF-kytkin Asetukset -painike asetetun jännitearvon ja virtarajoituksen näyttämiseksi Mitat: ½-moduuli, 125(L) x 200(K) mm TL8010 Säädettävä tasajännitelähde Lähtöarvot: 0-80 V, 0-10 A, 800 W Virran ja jännitteen mittaus erillisillä 3.5-numeron LCD-mittareilla Näytön erottelutarkkuus: 0.1 V / 0.01 A Mittaustarkkuus: jännite ± 0.2 V, virta ± 0.1 A Aaltoisuus: < 20 mv RMS Oikosulkusuojaus Jännitteen ja virtarajoituksen portaaton asettelu Lähdössä ON/OFF-kytkin Asetukset -painike asetetun jännitearvon ja virtarajoituksen näyttämiseksi Lähtö varustettu 4 mm turvanapaliittimillä Mitat: ½-moduuli, 125(L) x 200(K) mm TL1407 Säädettävä tasajännitelähde Lähtöarvot: V, 0-7 A, 800 W Virran ja jännitteen mittaus erillisillä 3.5-numeron LCD-mittareilla Näytön erottelutarkkuus: 0.1 V / 0.01 A Tarkkuus: jännite ± 0.2 V, virta ± 0.1 A Aaltoisuus: < 50 mv RMS Oikosulkusuojaus Jännitteen ja virtarajoituksen portaaton asettelu Lähdössä ON/OFF-kytkin Asetukset -painike asetetun jännitearvon ja virtarajoituksen näyttämiseksi Lähtö varustettu 4 mm turvanapaliittimillä Mitat: ½-moduuli, 125(L) x 200(K) mm Copyright: TEKLAB 33

34 Säädettävät tasajännitelähteet TL2505 Säädettävä tasajännitelähde Lähtöarvot: V, 0-5 A Virran ja jännitteen mittaus erillisillä 3.5-numeron LCD-mittareilla Näytön erottelutarkkuus: 1 V / 0.01 A Mittaustarkkuus: jännite ± 2 V, virta ± 0.1 A Aaltoisuus: < 800 mv PP Oikosulkusuojaus Jännitteen ja virtarajoituksen portaaton asettelu Lähdössä ON/OFF-kytkin Asetukset -painike asetetun jännitearvon ja virtarajoituksen näyttämiseksi Lähtö varustettu 4 mm turvanapaliittimillä Mitat: ¾-moduuli, 187.5(L) x 200(K) mm TLP305, TLP603 Ohjelmoitavat tasajännitelähteet Lähtöarvot: TLP305: 0-30 V: 0-5 A TLP603: 0-30 V: 0-5 A, V: 0-3 A Aaltoisuus: < 8 mv PP Lähdössä ON/OFF-kytkin Virtarajoitus ja jänniteasetus näytössä MAX- ja MIN-arvojen näyttö (virta ja jännite) Lähtöjännitteen asettelutarkkuus: 0.01 V Virtarajoituksen asettelutarkkuus: A Jännitteen mittaustarkkuus: ± 0.03 V Virran mittaustarkkuus: ± A Oikosulkusuojaus Automaattinen toimintatesti Johtimien testaustoiminto / mω-mittaus Pitkien kytkentäjohtimien aiheuttaman jännitteenpudotuksen kompensointi Valikkokielet: suomi, englanti, ruotsi Taustavalaistu LCD-näyttö Säädettävä LCD-kontrasti Firmware-päivitysmahdollisuus Lähtö varustettu 4 mm turvanapaliittimillä Mitat: ½-moduuli, 125(L) x 200(K) mm Optio: TLPETHERNET TCP/IP-portti, LabView-ajuri ja hallinta-ohjelmisto Copyright: TEKLAB 34

35 Säädettävät tasajännitelähteet TLP305D, TLP603D Ohjelmoitavat kaksoistasajännitelähteet Lähtöarvot: TLP305D: 2 x 0-30 V: 0-5 A TLP603D: 2 x 0-30 V: 0-5 A, V: 0-3 A Aaltoisuus: < 8 mv PP Lähdössä ON/OFF-kytkin Virtarajoitus ja jänniteasetus näytössä MAX- ja MIN-arvojen näyttö (virta ja jännite) Lähtöjännitteen asettelutarkkuus: 0.01 V Virtarajoituksen asettelutarkkuus: A Jännitteen mittaustarkkuus: ± 0.03 V Virran mittaustarkkuus: ± A Oikosulkusuojaus Automaattinen toimintatesti Johtimien testaustoiminto / mω-mittaus Pitkien kytkentäjohtimien aiheuttaman jännitteenpudotuksen kompensointi Valikkokielet: suomi, englanti, ruotsi Taustavalaistu LCD-näyttö Säädettävä LCD-kontrasti Seuranta-toiminto Firmware-päivitysmahdollisuus Lähtö varustettu 4 mm turvanapaliittimillä Mitat: Kokomoduuli, 250(L) x 200(K) mm Optio: TLPETHERNET TCP/IP-portti, LabView-ajuri ja hallinta-ohjelmisto Copyright: TEKLAB 35

36 Kiinteät tasajännitelähteet TLMB12 Kiinteä tasajännitelähde Lineaariteholähde 4 toisiinsa nähden kelluvaa lähtöä Lähdöt voidaan kytkeä rinnan tai sarjaan Lähtöarvot: Lähtö 1: 1.5 V / 3 V / 4.5 V / 5 V / 6 V / 9 V, 1 A Lähtö 2: 5 V / 3.3 V, 3 A Lähtö 3: 12 V / 15 V, 1 A Lähtö 4: 12 V / 15 V, 1 A Virtarajoituksen toiminta ilmaistu merkkivalolla Aaltoisuus: < 10 mv PP Kaikki lähdöt oikosulkusuojattuja Jännitteen tarkkuus parempi kuin 100 mv Lähdöt varustettu 4 mm turvanapaliittimillä Mitat: ½-moduuli, 125(L) x 200(K) mm TLM510 Kiinteä tasajännitelähde Lineaariteholähde 4 toisiinsa nähden kelluvaa lähtöä Lähdöt voidaan kytkeä rinnan tai sarjaan Lähtöarvot: Lähtö 1: 15 V / 12 V, 1 A Lähtö 2: 9-16 V / 9-16 V, 1 A Lähtö 3: 5 V / 3.3 V, 3 A Lähtö 4: 2-6 V / 2-6 V, 3 A Aaltoisuus: < 10 mv PP Kaikki lähdöt oikosulkusuojattuja Jännitteen tarkkuus parempi kuin 100 mv Lähdöt varustettu 4 mm turvanapaliittimillä Mitat: ½-moduuli, 125(L) x 200(K) mm TLM242 Kiinteä tasajännitelähde Lineaariteholähde 2 toisiinsa nähden kelluvaa lähtöä Lähdöt voidaan kytkeä rinnan tai sarjaan Lähtöarvot: 2 x 24 V, 2.5 A Aaltoisuus: < 10 mv PP Oikosulkusuojattu, virtarajoituksen toiminta ilmaistu merkkivalolla Jännitteen tarkkuus parempi kuin 100 mv Lähtö varustettu 4 mm turvanapaliittimillä Mitat: ¼-moduuli, 62.5(L) x 200(K) mm Copyright: TEKLAB 36

37 1-vaiheiset vaihtojännitelähteet SM505 Säädettävä AC / DC-jännitelähde Lähtöjännite: 0-50 V AC, 0-50 V kokoaaltotasasuunnattu DC, ei suodatusta Lähtövirta: 5 A AC, 5 A kokoaaltotasasuunnattu DC, ei suodatusta Suojaerotettu Ylikuormitussuojaus Erilliset AC ja DC lähdöt 4 mm turvanapaliittimin Lähdöissä ON/OFF-painikkeet merkkivaloilla (yksi lähtö aktiivinen kerrallaan) Erilliset digitaaliset mittarit lähtöjännitteelle ja -virralle Näytön erottelutarkkuus: 0.1 V / 0.01 A Näytön mittaustarkkuus: ± 0.5 V / ± 0.1 A Mitat: ¾-moduuli, 187.5(L) x 200(K) mm SM2502 Säädettävä AC / DC-jännitelähde Lähtöjännite: V AC, V kokoaaltotasasuunnattu DC, ei suodatusta Lähtövirta: 2 A AC, 2 A kokoaaltotasasuunnattu DC, ei suodatusta Teho: max. 450 W Suojaerotettu Ylikuormitussuojaus Erilliset AC ja DC lähdöt 4 mm turvanapaliittimin Lähdöissä ON/OFF-painikkeet merkkivaloilla (yksi lähtö aktiivinen kerrallaan) Erilliset digitaaliset mittarit lähtöjännitteelle ja -virralle Näytön erottelutarkkuus: 0.1 V / 0.01 A Näytön mittaustarkkuus: ± 0.5 V / ± 0.1 A Mitat: ¾-moduuli, 187.5(L) x 200(K) mm Copyright: TEKLAB 37

38 1-vaiheiset vaihtojännitelähteet ACP40 1-vaiheinen ohjelmoitava vaihtojännitelähde Lähtöarvot: V, 0-4 A, 900 VA Suojaerotettu Digitaalinen monitoiminäyttö Asettelu/erottelutarkkuus: 1 V / 0.1 A Mittaustarkkuus: Jännite: ± 2 V Virta: ± 0.1 A Aseteltava ylijännitesuojaus V, ylivirtasuojaus 0-4 A Oikosulkusuojattu Lähtö valittavissa joko 4 mm turvanapaliittimistä tai pistorasiasta (yksi lähtö aktiivinen kerrallaan) Lähdössä ON/OFF-painikkeet merkkivaloin Automaattinen toimintatesti ja verkkojännitteen mittaus käynnistettäessä Lähtöjännitteen stabilointi ON/OFF Firmware-päivitysmahdollisuus Mitat: ½ -moduuli, 125(L) x 200(K) mm Optiot: SM40MA Analoginen mittauslisälaite ACPETHERNET Ethernet-liitäntä, LabView-ajuri ja hallintaohjelma PML08-5A Tehoanalysaattori ACP100 1-vaiheinen ohjelmoitava vaihtojännitelähde Lähtöarvot: V, 0-10 A, 2000 VA Suojaerotettu Digitaalinen monitoiminäyttö Asettelu/erottelutarkkuus: 1 V / 0.1 A Mittaustarkkuus: Jännite: ± 2 V Virta: ± 0.1 A Aseteltava ylijännitesuojaus V, ylivirtasuojaus 0-10 A Oikosulkusuojattu Lähtö valittavissa joko 4 mm turvanapaliittimistä tai pistorasiasta (yksi lähtö aktiivinen kerrallaan) Lähdössä ON/OFF-painikkeet merkkivaloin Automaattinen toimintatesti ja verkkojännitteen mittaus käynnistettäessä Lähtöjännitteen stabilointi ON/OFF Firmware-päivitysmahdollisuus Mitat: Kokomoduuli, 250(L) x 200(K) mm Optiot: SM100MA Analoginen mittauslisälaite ACPETHERNET Ethernet-liitäntä, LabView-ajuri ja hallintaohjelma PML08-10A Tehoanalysaattori Copyright: TEKLAB 38

39 1-vaiheiset vaihtojännitelähteet SM40D Säädettävä vaihtojännitelähde Säätömuuntaja V, 4 A, 900 VA Suojaerotettu Erilliset digitaaliset mittarit lähtöjännitteelle ja -virralle Näytön erottelutarkkuus: 1 V / 0.1 A Mittaustarkkuus: ± 2.5 V / ± 0.1 A Ylikuormitussuojaus Lähtö valittavissa joko 4 mm turvanapaliittimistä tai maadoittamattomasta pistorasiasta (yksi lähtö aktiivinen kerrallaan) Lähdöissä ON/OFF-painikkeet merkkivaloilla Mitat: Kokomoduuli, 250(L) x 200(K) mm Optio: SM40MA Analoginen mittauslisälaite PML08-5A Tehoanalysaattori SM100D Säädettävä vaihtojännitelähde Säätömuuntaja V, 10 A, 2000 VA Suojaerotettu Erilliset digitaaliset mittarit lähtöjännitteelle ja -virralle Näytön erottelutarkkuus: 1 V / 0.1 A Mittaustarkkuus: ± 2.5 V / ± 0.1 A Ylikuormitussuojaus Lähtö valittavissa joko 4 mm turvanapaliittimistä tai maadoittamattomasta pistorasiasta (yksi lähtö aktiivinen kerrallaan) Lähdöissä ON/OFF-painikkeet merkkivaloilla Mitat: 1 ½ -moduuli, 375(L) x 200(K) mm Optio: SM100MA Analoginen mittauslisälaite PML08-10A Tehoanalysaattori SM40MA, SM100MA Analoginen mittauslisälaite Liitetään ACP40, ACP100, SM40D tai SM100D -jännitelähteisiin Analoginen 300 V jännitemittari ja 5 A / 10 A virtamittari Tarkkuus 1.5 % Mitat: ¼-moduuli, 62.5(L) x 200(K) mm Copyright: TEKLAB 39

40 3-vaiheiset vaihtojännitelähteet ACP1003V 3-vaiheinen ohjelmoitava vaihtojännitelähde ACP1003V tarjoaa paljon toimintoja tavalliseen säätömuuntajaan verrattuna, sillä digitaalinen toteutus mahdollistaa jokaisen vaiheen erillisen säätämisen. Laitteessa on myös sisäänrakennettu tehoanalysaattori. ACP1003V:ta voidaan ohjata manuaalisesti tai hallintaohjelmistolla. Lähtöarvot: V, 0-10 A Suojaerotettu Digitaalinen monitoiminäyttö Asettelu/erottelutarkkuus 1 V / 0.1 A Mittaustarkkuus: Jännite ± (0.1 % + 2 numeroa) Virta ± (0.5 % + 1 numero) Aseteltava ylijännitesuojaus V, ylivirtasuojaus 0-10 A Lähtö valittavissa joko 4 mm turvanapaliittimistä, pistorasiasta tai ulkoisesta lähdöstä (yksi lähtö aktiivinen kerrallaan) Lähdössä ON/OFF-painike merkkivalolla Oikosulkusuojaus Automaattinen toimintatesti ja verkkojännitteen mittaus käynnistettäessä Vaihekohtaiset säädöt ja asetukset Jännitteen säätö ja asetukset navigointipyörällä Lähtöjännitteen stabilointi ON/OFF Symmetrinen / epäsymmetrinen toiminta Firmware-päivitysmahdollisuus Mitat: Kokomoduuli 250(L) x 200(K) mm, erillinen kotelo suojaerotusmuuntajille Optiot: SMM3V100AA Analoginen mittauslisälaite DC50010L DC-liitäntä, V, 10 A, 6-pulssitasasuunnattu DC ACPETHERNET Ethernet-liitäntä, LabView-ajuri ja hallintaohjelmisto ACP10003VS Sähkömoottorien käynnistysoptio ACP1003V mittaukset Mittaus Erottelukyky Vaihejännite (rms) 1 V Pääjännite(rms) 1 V Vaihejännite(p-p) 1 V Vaihevirta(rms) 10 ma Vaihevirta (p-p) 10 ma Kokonaisvirta(rms) 10 ma Tehokerroin 0.01 Kokonaistehokerroin 0.01 Vaihekohtainen näennäisteho 1 VA Kokonaisnäennäisteho 1 VA Vaihekohtainen pätöteho 1 W Kokonaispätöteho 1 W Vaihekohtainen loisteho 1 VAr Kokonaisloisteho 1 VAr Taajuus 0.1 Hz Copyright: TEKLAB 40

41 3-vaiheiset vaihtojännitelähteet SM203V 3-vaiheinen vaihtojännitelähde Säätömuuntaja Suojaerotettu Lähtöarvot: Lähtö 1: V, 2 A (pistorasia) Lähtö 2: V, 2 A (4 mm turvanapaliittimet) Lähtö 3: 0-50 V, 2 A (4 mm turvanapaliittimet) Lähdön valintakytkin, yksi lähtö aktiivinen kerrallaan Analoginen jännitteen mittaus (L1-N) Terminen / magneettinen johdonsuojakatkaisija Ylikuormitussuojaus Mitat: 1 ¼-moduuli, (L) x 200 (K) mm Optiot: SMM3VVA Analogiset jännitemittarit V SMM3V20AA Analogiset virtamittarit 0-2 A SM1003V, SM1603V 3-vaiheinen vaihtojännitelähde Painikeohjattu säätömuuntaja Lähtöarvot: SM1003V: Lähtö 1: V, 10 A (pistorasia) Lähtö 2: V, 10 A (4 mm turvanapaliittimet) SM1603V: Lähtö 1: V, 16 A (pistorasia) Lähtö 2: V, 16 A (4 mm turvanapaliittimet) Lähdön valintakytkin, yksi lähtö aktiivinen kerrallaan Analoginen jännitteenmittaus (L1-N) Terminen / magneettinen johdonsuojakatkaisija Ylikuormitussuojaus Erotusmuuntajat sijoitettu erilliseen muuntajakoteloon Mitat: Kokomoduuli, 250(L) x 200(K) mm Optiot: SMM3VVA Analogiset jännitemittarit V SMM3V100AA Analogiset virtamittarit 0-10 A SMM3V160AA Analogiset virtamittarit 0-16 A DC50010L DC-liitäntä, V, 10 A, 6-pulssitajasuunnattu DC MT63 3-vaiheinen teholähde moottorien testaukseen Testiyksikkö AC-moottorien testaukseen Soveltuu sähkömoottoreille, joiden käyttöjännite on V AC Lähtövirta max. 63 A Ohjaus- ja mittausyksikkö Mittaukset, 3 parametria yhtäaikaisesti näytöllä: jännite, virta, taajuus, teho, aika, energia Lähdössä ON/OFF-kytkimet 4 ohjelmoitavaa näppäintä rampeille Ohjelmisto moottorin parametrien lataamiseen 16 A ja 63 A lähtöliittimet testausjohdoille Vaatii SU363-syöttöyksikön Mitat: Kokomoduuli, 250(L) x 200(K) mm Vakiovarusteet: 16 A moottorintestauskaapeli (5 m), 63 A moottorintestauskaapeli (5 m), varoitusvalo Copyright: TEKLAB 41

42 3-vaiheiset vaihtojännitelähteet DC50010L DC-liitäntä DC-liitäntä SM1003V, SM1603V ja ACP1003V 3-vaiheisiin AC-jännitelähteisiin Lähtöarvot: V, 10 A, 6-pulssitasasuunnattu DC, ei suodatusta Digitaalinen jännite- ja virtamittari Jännitemittarin erottelukyky: 1 V, mittaustarkkuus: ± 2.5 V Virtamittarin erottelukyky: 0.01 A, mittaustarkkuus: ± 0.1 A Mitat: ½-moduuli, 125(L) x 200(K) mm SMM3VVA, SMM3V20AA, SMM3V100AA, SMM3V160AA Mittauslisälaite Mittauslisälaite SM203V, SM1003V, SM1603V ja ACP1003V 3-vaiheisiin AC-jännitelähteisiin 3 kpl analogisia jännitemittareita V, L1-L2, L2-L3 ja L3-L1 (SMM3VVA). 3 kpl analogisia virtamittareita 0-2 A, L1, L2 ja L3 (SMM3V20AA) 0-10 A, L1, L2 ja L3 (SMM3V100AA) 0-16 A, L1, L2 ja L3 (SMM3V160AA) Tarkkuus: ± 1.5 % Mitat: ¼-moduuli, 62.5(L) x 200(K) mm Copyright: TEKLAB 42

43 Huollettavan laitteen liitännät HL40TS Huollettavan laitteen liitäntä Suojaerotettu AC-lähtö, 230 V, 4 A Terminen / magneettinen johdonsuojakatkaisija Elektroninen kytkentäpiikin vaimennin Mitat: ½-moduuli, 125(L) x 200(K) mm HL100TS Huollettavan laitteen liitäntä Suojaerotettu AC-lähtö, 230 V, 10 A Terminen / magneettinen johdonsuojakatkaisija Elektroninen kytkentäpiikin vaimennin Mitat: ½-moduuli, 125(L) x 200(K) mm Copyright: TEKLAB 43

44 3-vaiheiset AC-liitännät 3V160T Suojamaadoitettu 3-vaiheliitäntä Lähtö 4 mm turvanapaliittimistä tai pistorasiasta, 230 / 400 V, 16 A, suojamaadoitettu Lähdön valintakytkin (yksi lähtö aktiivinen kerrallaan) Analogiset virtamittarit 0-16 A Terminen / magneettinen johdonsuojakatkaisija Mitat: Kokomoduuli, 250(L) x 200(K) mm 3V40TS Suojaerotettu 3-vaiheliitäntä Suojaerotettu Lähtö 4 mm turvanapaliittimistä tai pistorasiasta, 230 / 400 V, 4 A Lähdön valintakytkin (yksi lähtö aktiivinen kerrallaan) Analogiset virtamittarit 0-5 A Terminen / magneettinen johdonsuojakatkaisija Mitat: Kokomoduuli, 250(L) x 200(K) mm 3V100TS Suojaerotettu 3-vaiheliitäntä Suojaerotettu Lähtö 4 mm turvanapaliittimistä tai pistorasiasta, 230 / 400 V, 10 A Lähdön valintakytkin (yksi lähtö aktiivinen kerrallaan) Analogiset virtamittarit 0-10 A Terminen / magneettinen johdonsuojakatkaisija Mitat: 2 x kokomoduuli, 500(L) x 200(K) mm Copyright: TEKLAB 44

45 Liitännät ELPSL4 1-vaiheiset pistorasiat 4 maadoitettua pistorasiaa Mitat: ¼-moduuli, 62.5(L) x 200(K) mm ELPSL3V 3-vaiheinen pistorasia 5-napainen 16 A CEE -lähtö Mitat: ½-moduuli, 125(L) x 200(K) mm STO23016, STO40016 Turvanapaliitinlähdöt AC-lähtö 4 mm turvanapaliittimistä STO23016: L+N+PE, 230 V, 16 A STO40016: 3L+N+PE, 400 V, 16 A Mitat: ¼-moduuli, 62.5(L) x 200(K) mm STRBOX Säilytyslokero Säilytyslokero laitepaneeliin Soveltuu esimerkiksi harjoitussarjojen ja mittajohtojen säilytykseen Runko tehty pulverimaalatusta teräksestä Malli STRBOX125 STRBOX250 STRBOX500 Sisäiset mitat 105(L) x 380(S) x 180(K) mm 230(L) x 380(S) x 180(K) mm 480(L) x 380(S) x 180(K) mm Copyright: TEKLAB 45

46 Liitännät VMEV4 Eristystason valvontalaitteisto VMEV4 on elektroninen eristystason valvontalaite, jota käytetään erotettujen suojamaadoitettujen pienjänniteverkkojen valvontaan. Laite ilmaisee erotetun verkon tai siihen liitetyn suojamaadoitetun laitteen yksinapaisen maavian ennen kuin on syntynyt oikosulun (maasulun) kaltainen vika. VMEV4:n säätönupilla asetetaan eristystaso, jonka alituksesta halutaan hälytys alueella 80 kω 1 MΩ. Säädettävän viiveen avulla voidaan lyhyiden toistuvien häiriöiden aiheuttamat hälytykset poistaa. Toiminnan koestus ja häiriömuistin kuittaus tapahtuu laitteen etulevyssä olevilla painikkeilla. Laitteen ominaisuudet sallivat sen käytön mm. sairaalatiloissa käytettävien laitteiden huollossa. TEKLAB-sähkötyöpisteessä laite kytketään keskiulosottoiseen huollettavan laitteen suojaerotettuun lähtöön, jossa on schukorasia. Mitat: ½-moduuli, 125(L) x 200(K) mm HPITNET, HP320, HP320A Hätäkatkaisijat Sienipainike, joka katkaisee koko työpisteen sähkösyötön HP320A-malli on varustettu avainkytkimellä Mitat: HPITNET: ¼-moduuli, 62.5(L) x 200(K) mm HP320, HP320A: ½-moduuli, 125(L) x 200(K) mm HP320 PILT Paineilmaliitäntä 2 kpl ½ -pikaliittimiä Mitat: ¼-moduuli, 62.5(L) x 200(K) Copyright: TEKLAB 46

47 Liitännät LAN8 Ethernet-kytkin 8-porttinen 1 G Ethernet-kytkin 1 x RJ45 etupaneelissa 1 x RJ45 työpisteen rungossa LAN-liitäntää varten 6 x RJ45 moduulin sisällä paneelin laitteita varten Mitat: ¼-moduuli, 62.5(L) x 200(K) LANWBRIDGE Langaton LAN-silta Linkki työpisteen LAN8-kytkimen ja laboratorion liittymäpisteen (Wireless Access Point) välillä Saatavana myös ilman LAN8-kytkintä yksittäisen laitteen ohjaamiseksi Antenni integroitu työpisteeseen a/b/g/n/ac standardi USB1BT, USB1BE, USB7A, USB7B USB-liitännät USB1T Yksittäinen USB-liitäntä pöytätietokoneen ja paneelilaitteen välillä B-tyypin liitin työpisteessä tietokonetta varten USB1BE Yksittäinen USB-liitäntä kannettavan tietokoneen ja paneelilaitteen välillä B-tyypin liitin etupaneelissa tietokonetta varten Mitat: ¼-moduuli, 62.5(L) x 200(K) mm USB7A Käytetään pöytätietokoneen kanssa 7-porttinen USB 2.0 HUB B-tyypin liitin työpisteessä tietokonetta varten A-tyypin liitin etupaneelissa valinnaiselle laitteelle Optiona RS232-adapteri Mitat: ¼-moduuli, 62.5(L) x 200(K) mm USB1BE USB7B Käytetään kannettavan tietokoneen kanssa 7-porttinen USB 2.0 HUB B-tyypin liitin etupaneelissa kannettavaa tietokonetta varten Optiona RS232-adapteri Mitat: ¼-moduuli, 62.5(L) x 200(K) mm Saatava tilauksesta: RS232-liitäntä GPIB-liitäntä Antenni- ja puhelinliitäntä Erikoispistorasiat Copyright: TEKLAB 47

48 Yleismittarit ANA4 Analogiset mittarit Jännitemittari: 500 mv / 5 V Galvanometri: ± 50 µa Virtamittari: 500 ma / 5 A Virtamittari: 500 µa / 100 ma Mittarit varustettu peiliasteikolla tarkemman lukemisen saavuttamiseksi Liitännät 4 mm turvanapaliittimillä Mitat: kokomoduuli, 250(L) x 200(K) mm DYM6101 Digitaalinen yleismittari 3 ½ numeron näyttö, suurin lukema 1999 Näytön taustavalo Näytön pitotoiminto Dioditesti Paristotesti Jatkuvuustesti Virheellisen mittajohdinkytkennän varoitusääni Varustettu teholähteellä, ei paristonvaihtoa Sulake etupaneelissa Vakiovarusteet: käyttöohje, mittajohtimet Saatavana myös irtolaitteena Mitat: ½-moduuli, 125(L) x 200(K) mm Alueet Paras erottelukyky Paras tarkkuus, ± (a % lukemasta + b numeroa) DC-jännite 200 mv 1000 V 100 μv 0.5 % + 2 AC-jännite 200 mv 750 V 100 μv 1 % + 2 DC-virta 200 μa 10 A 0.1 μa 1.0 % + 2 AC-virta 200 μa 10 A 0.1 μa 1.5 % + 2 Resistanssi 200 Ω 200 MΩ 0.1 Ω 1.0 % + 2 DYM35XP Digitaalinen yleismittari 3 ¾ numeron näyttö, suurin lukema 3999 Jatkuvuustesti Dioditesti Näytön pitotoiminto Manuaalinen / automaattinen alueenvalinta Lämpötila-adapteri Virheellisen mittajohdinkytkennän varoitusääni Varustettu teholähteellä, ei paristonvaihtoa Sulake etupaneelissa Vakiovarusteet: käyttöohje, mittajohtimet Saatavana myös irtolaitteena Mitat: ½-moduuli, 125(L) x 200(K) mm Alueet Paras erottelukyky Paras tarkkuus, ± (a % lukemasta + b numeroa) DC-jännite 400 mv 1000 V 100 μv 0.5 % + 1 AC-jännite 400 mv 750 V 100 μv 1.5 % + 5 DC-virta 400 μa 2 A 0.1 μa 1.0 % + 2 AC-virta 400 μa 2 A 0.1 μa 1.5 % + 5 Resistanssi 400 Ω 40 MΩ 100 mω 1.0 % + 4 Kapasitanssi 4 nf 4 mf 1 pf 5.0 % + 5 Taajuus 4 khz 20 MHz 1 Hz 0.1 % + 3 Lämpötila -20 C C 0.1 C 1.0 % + 3 C Copyright: TEKLAB 48

49 Yleismittarit DYM61, DYM61UT Digitaaliset yleismittarit 4 ½ numeron näyttö, suurin lukema , analoginen pylväs Dioditesti Jatkuvuustesti Pulssisuhteen mittaus Suhteelliset mittaukset Näytön pitotoiminto Automaattinen / manuaalinen alueenvalinta Varustettu teholähteellä, ei paristonvaihtoa Sulake etupaneelissa Vakiovarusteet: käyttöohje, mittajohtimet, RS232-liitäntä USB-adapterilla (DYM61UT), hallintaohjelma (DYM61UT) Saatavana myös irtolaitteena Mitat: ½-moduuli, 125(L) x 200(K) mm Alueet Paras erottelukyky Paras tarkkuus, ± (a % lukemasta + b numeroa) DC-jännite 220 mv 1000 V 0.01 mv 0.1 % + 2 AC-jännite 220 mv V 0.01 mv 0.8 % + 10 DC-virta 220 µa - 10 A 0.01 µa 0.5 % + 10 AC-virta 220 µa - 10 A 0.01 µa 0.8 % + 10 Resistanssi 220 Ω MΩ 0.01 Ω 0.5 % + 10 Kapasitanssi 22 nf mf nf 3.0 % + 5 Taajuus 10 Hz MHz Hz 0.01 % + 5 FLUKE175, FLUKE177, FLUKE179 Digitaaliset yleismittarit 3 ¾ numeron näyttö, suurin lukema 6000 Digitaalinen näyttö analogisella pylväällä, taustavalo (FLUKE177, FLUKE179) True-rms jännite ja -virtamittaukset Taajuus-, kapasitanssi- ja resistanssimittaukset FLUKE179 mittaa myös lämpötilan Jatkuvuusmittaus ja dioditesti merkkiäänellä Automaattinen / manuaalinen alueenvalinta Näytön pito ja automaattinen pito Max / min / keskiarvo tallennus max / min -hälytyksellä Smoothing-toiminto mahdollistaa nopeasti muuttuvien tulojen suodatuksen Varustettu teholähteellä, ei paristonvaihtoa Sulake etupaneelissa Vakiovarusteet: käyttöohje, mittajohtimet, 80BK lämpötilamittapää (FLUKE179) Saatavana myös irtolaitteena Mitat: ½-moduuli, 125(L) x 200(K) mm Alueet Paras erottelukyky FLUKE175 Paras tarkkuus, ± (a % lukemasta + b numeroa) FLUKE177 Paras tarkkuus, ± (a % lukemasta + b numeroa) FLUKE179 Paras tarkkuus, ± (a % lukemasta + b numeroa) DC-jännite 600 mv 1000 V 0.1 mv 0.15 % % % + 2 AC-jännite 600 mv 1000 V 0.1 mv 1.0 % % % + 3 DC-virta 60 ma 10 A 0.01 ma 1.0 % % % + 3 AC-virta 60 ma 10 A 0.01 ma 1.5 % % % + 3 Resistanssi 600 Ω 50 MΩ 0.1 Ω 0.9 % % % + 1 Kapasitanssi 1000 nf 9999 μf 1 nf 1.2 % % % + 2 Taajuus 100 Hz 100 khz 0.01 Hz 0.1 % % % + 1 Lämpötila -40 C C 0.1 C NA NA 1 % C Copyright: TEKLAB 49

50 Yleismittarit FLUKE83, FLUKE87 Digitaaliset yleismittarit 3 ¾ numeron näyttö, suurin lukema 6000, analoginen pylväs Tarkkoihin mittauksiin 4 ½ numeron tila, suurin lukema (FLUKE87) True-rms jännite- ja virtamittaukset (FLUKE87) Jatkuvuusmittaus ja dioditesti merkkiäänellä Pulssisuhteen mittaus Max / min / keskiarvo -tallennus max / min -hälytyksellä Näytön pitotoiminto Huippuarvon tallennus tallentaa jopa 250 µs transientit Smoothing-toiminto mahdollistaa nopeasti muuttuvien tulojen suodatuksen Automaattinen / manuaalinen alueenvalinta Suhteelliset mittaukset Alipäästösuodin (FLUKE87) Virheellisen mittajohdinkytkennän varoitusääni Varustettu teholähteellä, ei paristonvaihtoa Vakiovarusteet: käyttöohje, TL75-mittajohtimet, AC72-hauenleuat, 80BK lämpötilamittapää (FLUKE87) Saatavana myös irtolaitteena Mitat: ½-moduuli, 125(L) x 200(K) mm Alueet Paras erottelukyky FLUKE83 Paras tarkkuus, ± (a % lukemasta + b numeroa) FLUKE87 Paras tarkkuus, ± (a % lukemasta + b numeroa) DC-jännite 600 mv 1000 V 0.1 mv 0.1 % % + 1 AC-jännite 600 mv 1000 V 0.1 mv 0.5 % % + 2 (TRMS) DC-virta 600 μa 10 A 0.1 μa 0.4 % % + 2 AC-virta 600 μa 10 A 0.1 μa 1.2 % % + 2 (TRMS) Resistanssi 600 Ω 50 MΩ 0.1 Ω 0.4 % % + 1 Konduktanssi 60 ns 0.01 ns 1.0 % % + 10 Kapasitanssi 10 nf 9999 μf 0.01 nf 1 % % + 2 Taajuus 200 Hz 200 khz 0.01 Hz % % + 1 Lämpötila -200 C C 0.1 C NA 1 % + 10 FLUKE8808A Digitaalinen yleismittari 5.5 numeron kaksoisnäyttö Dioditesti ja jatkuvuusmittaus Erillinen DC-vuotovirtamittaus 4-johdinmittaukset kahdella mittajohtimella Mat. toiminnot: max/min, suht. mittaus, pito, vertailu ja db Hi/lo-rajan vertailutila Pass/Fail-testaukseen Liitännät: RS-232, USB-adapteri Vakiovarusteet: käyttöohje, TL71-mittajohtimet, varasulake, FlukeView Forms Basic -ohjelmisto Saatavana myös irtolaitteena Mitat: kokomoduuli, 250(L) x 200(K) mm Optiot: FLUKE884X-SH 4-wire short FLUKETL2X4W 2x4 ohm mittausjohto Alueet Paras erottelukyky Paras tarkkuus, ± (a % lukemasta + b % alueesta) DC-jännite 200 mv 1000 V 1 μv % % AC-jännite 200 mv 750 V 1 μv 0.2 % % DC-virta 200 μa 10 A 1 na 0.02 % % AC-virta 20 ma 10 A 0.1 μa 0.3 % % Resistanssi (4-johdin) 200 Ω 100 MΩ 1 mω 0.02 % % Taajuus 20 Hz 1 MHz 0.1 mhz 0.01 % % Copyright: TEKLAB 50

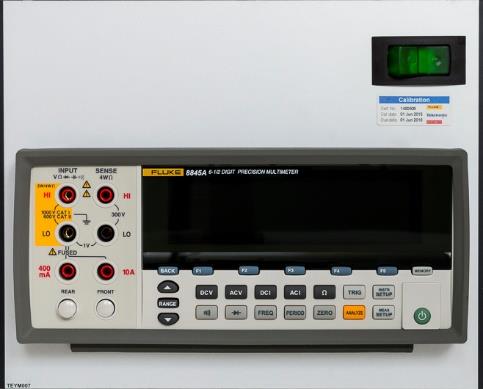

51 Yleismittarit FLUKE8845A, FLUKE8846A Digitaalinen yleismittari 6.5 numeron kaksoisnäyttö, graafiset toiminnot V DC perustarkkuus jopa % (FLUKE8846A) 100 µa - 10 A virta-alue, paras erottelukyky 100 pa Laaja ohm-alue 10 Ω - 1 GΩ, paras erottelukyky 10 µω 4-johdinmittaukset kahdella mittajohtimella Molemmissa malleissa taajuuden ja jakson pituuden mittaukset 8846A mittaa myös kapasitanssin ja lämpötilan Matemaattiset toiminnot: nollaus, dbm, db, TrendPlot, histogrammi, tilastot (min/max/keskiarvo/keskihajonta) ja rajavertailutoiminto Liitännät: IEEE 488, RS-232 (USB-adapteri) ja Ethernet Liitäntä USB-muistille etupaneelissa (FLUKE8846A) Trendplot paperiton piirturi Vakiovarusteet: Käyttöohjeet, TL71-mittajohtimet, FlukeView Forms basic -ohjelmisto Saatavana myös irtolaitteena Mitat: kokomoduuli, 250(L) x 200(K) mm Optiot: FLUKE_ETHER TCP/IP-portti, LabView-ajuri ja hallinohjelma FLUKE884X-SH 4-wire short FLUKETL2X4W 2x4 ohm-mittajohdot Alueet Paras erottelukyky FLUKE8845A Paras tarkkuus, ± (a % lukemasta + b % alueesta) FLUKE8846A Paras tarkkuus, ± (a % lukemasta + b % alueesta) DC-jännite 100 mv 1000 V 100 nv % % % % AC-jännite 100 mv 750 V 100 nv 0.06 % % 0.06 % % (FLUKE8845A) 100 mv 1000 V (FLUKE8846A) DC-virta 100 μa 10 A 100 pa 0.05 % % 0.05 % % AC-virta Resistanssi (4-johdin) Taajuus 10 ma 10 A (FLUKE8845A) 100 μa 10 A (FLUKE8846A) 100 Ω 100 MΩ (FLUKE8845A) 10 Ω 1 GΩ (FLUKE8846A) 3 Hz 300 khz (FLUKE8845A) 3 Hz 1 MHz (FLUKE8846A) 10 na (FLUKE8845A) 100 pa (FLUKE8846A) 100 μω (FLUKE8845A) 10 μω (FLUKE8846A) 0.1 % % % % 0.01 % % 0.1 μhz 0.01 % lukemasta 0.01 % lukemasta Kapasitanssi 1 nf 100 mf 1 pf NA 1 % % Lämpötila C C C NA ± 0.06 C Copyright: TEKLAB 51

52 Yleismittarit / LCR-mittarit FLUKE8846AME Tarkkuusmittauspaketti Tarkkuusmittauspaketti on suunniteltu tarkkoihin mittauksiin alle 1000 V jännitteillä. Mukana tuleva virtapihti laajentaa virran mittaamisen 20 A asti. RTD-lämpötilamittapää mahdollistaa myös tarkat lämpötilamittaukset. Lisäksi pakettiin sisältyy monipuolinen elektroniikan mittajohdinsarja. Tarkkuusmittauspaketti sisältää paneeliin integroidun FLUKE8846A tarkkuusyleismittarin ja seuraavat varusteet: 100 Ω RTD-lämpötilamittapää: mittausalue: -200 C C, tarkkuus: 0.06 C AC/DC-virtapihti: mittausalue: 20 A, tarkkuus: ± (1 % lukemasta + 2 ma) 4 wire short, mittauslähtöjen nollamiseen 2x4 ohm-mittausjohto Elektroniikan mittajohdinsarja 100 Ω RTD LÄMPÖ- TILA-ANTURI 2x4 OHM- MITTAUSJOHTO AC/DC-VIRTAPIHTI ELEKTRONIIKAN MITTAJOHDINSARJA LCR4090 LCR-mittari 4 numeron kaksoisnäyttö, TRMS Diodi / jatkuvuustesti Automaattinen / manuaalinen alueenvalinta Mitattavat suureet: Z, Ls, Lp, Cs, Cp, DCR, ESR, D, Q ja ϴ Testiolosuhteet: Taajuus: 100 Hz / 120 Hz / 1 khz / 10 khz / 100 khz / 200 khz Taso: 1 V RMS / 0.25 V RMS / 50 mv RMS / 1 V DC (vain DCR) Vakiovarusteet: TL09C Kelvin -mittapää, mittajohtimet Saatavana myös irtolaitteena Mitat: kokomoduuli, 250(L) x 200(K) mm Optiot: TL09A SMD-testipää TL09B Komponenttikiinnitin Alueet Paras erottelukyky Paras tarkkuus, ± (a % lukemasta + b numeroa) DC-jännite 2 V 600 V 1 mv 0.4 % + 3 AC-jännite 2 V 600 V 1 mv 0.8 % + 5 DC-virta 2 ma 2 A 1 μa 0.4 % + 3 AC-virta 2 ma 2 A 1 μa 0.8 % + 5 Impedanssi Ω MΩ 1 mω 0.1 % + 1 Kapasitanssi pf mf 1 pf 0.1 % + 1 Induktanssi μh H 1 nh 0.1 % + 1 Copyright: TEKLAB 52
