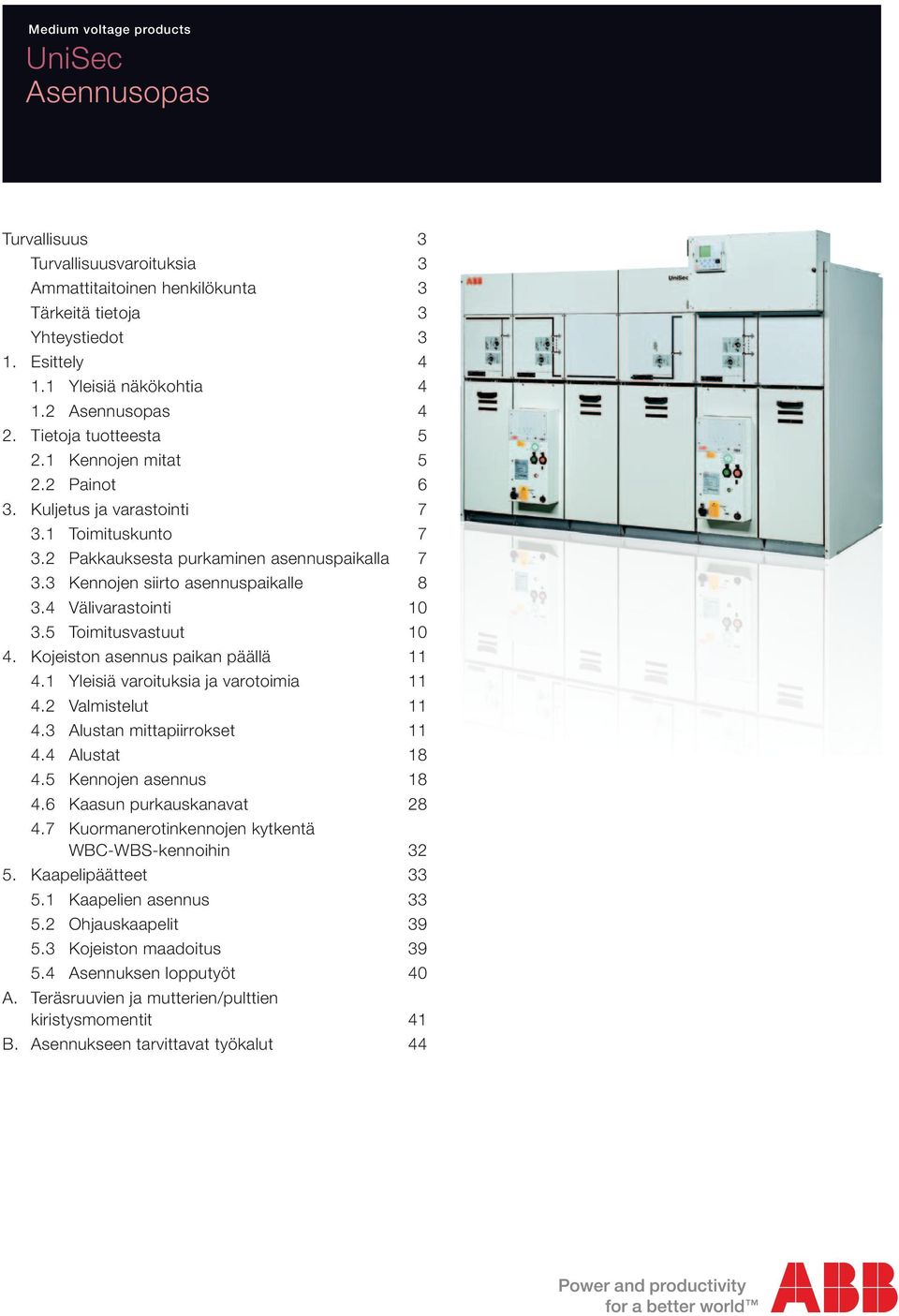

1 Medium voltage products UniSec Asennusopas Turvallisuus Turvallisuusvaroituksia Ammattitaitoinen henkilökunta Tärkeitä tietoja Yhteystiedot. Esittely 4. Yleisiä näkökohtia 4.2 Asennusopas 4 2. Tietoja tuotteesta 5 2. Kennojen mitat Painot 6. Kuljetus ja varastointi 7. Toimituskunto 7.2 Pakkauksesta purkaminen asennuspaikalla 7. Kennojen siirto asennuspaikalle 8.4 Välivarastointi 0.5 Toimitusvastuut 0 4. Kojeiston asennus paikan päällä 4. Yleisiä varoituksia ja varotoimia 4.2 Valmistelut 4. Alustan mittapiirrokset 4.4 Alustat Kennojen asennus Kaasun purkauskanavat Kuormanerotinkennojen kytkentä WBC-WBS-kennoihin 2 5. Kaapelipäätteet 5. Kaapelien asennus 5.2 Ohjauskaapelit 9 5. Kojeiston maadoitus Asennuksen lopputyöt 40 A. Teräsruuvien ja mutterien/pulttien kiristysmomentit 4 B. Asennukseen tarvittavat työkalut 44

2

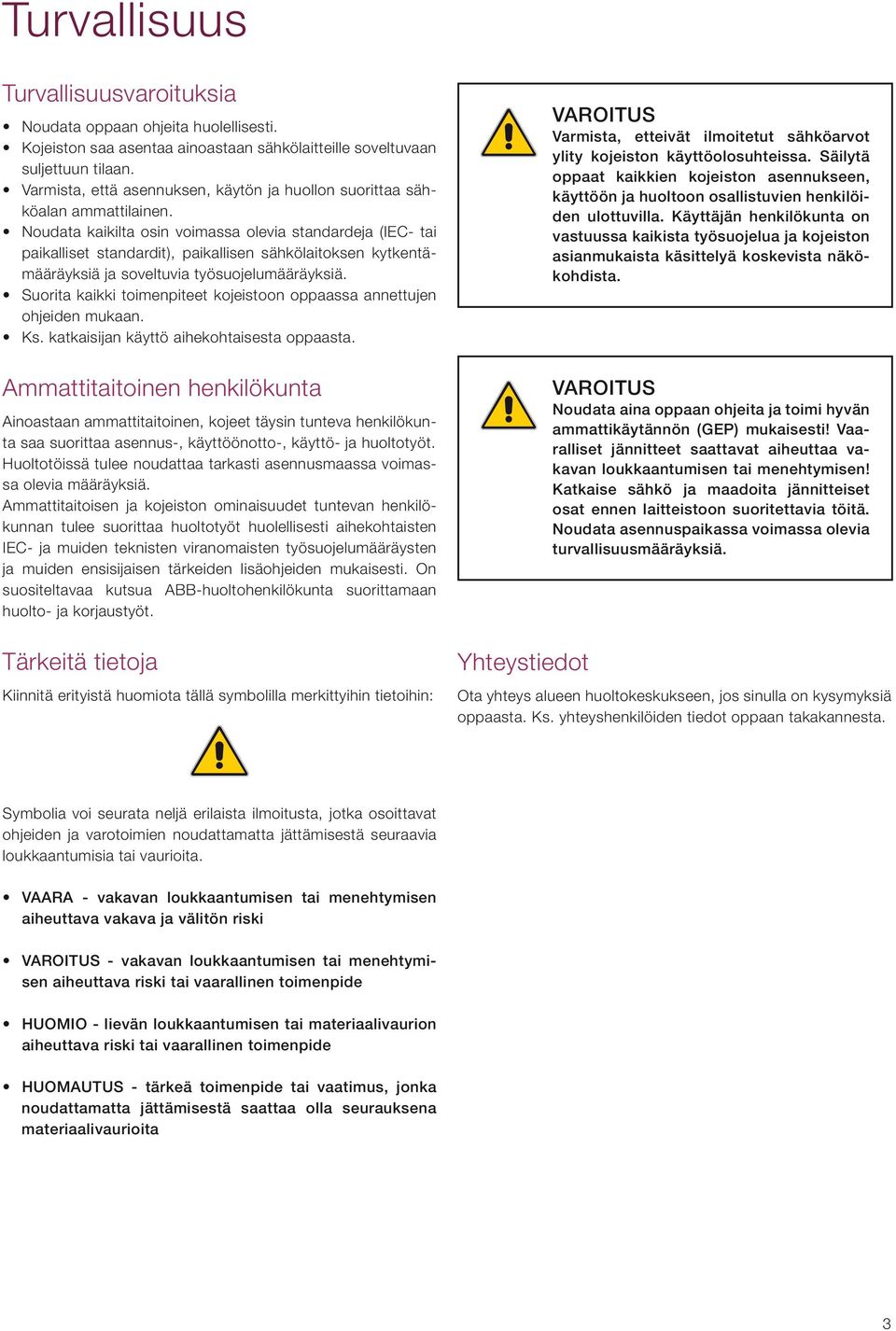

3 Turvallisuus Turvallisuusvaroituksia Noudata oppaan ohjeita huolellisesti. Kojeiston saa asentaa ainoastaan sähkölaitteille soveltuvaan suljettuun tilaan. Varmista, että asennuksen, käytön ja huollon suorittaa sähköalan ammattilainen. Noudata kaikilta osin voimassa olevia standardeja (IEC- tai paikalliset standardit), paikallisen sähkölaitoksen kytkentämääräyksiä ja soveltuvia työsuojelumääräyksiä. Suorita kaikki toimenpiteet kojeistoon oppaassa annettujen ohjeiden mukaan. Ks. katkaisijan käyttö aihekohtaisesta oppaasta. Ammattitaitoinen henkilökunta Ainoastaan ammattitaitoinen, kojeet täysin tunteva henkilökunta saa suorittaa asennus-, käyttöönotto-, käyttö- ja huoltotyöt. Huoltotöissä tulee noudattaa tarkasti asennusmaassa voimassa olevia määräyksiä. Ammattitaitoisen ja kojeiston ominaisuudet tuntevan henkilökunnan tulee suorittaa huoltotyöt huolellisesti aihekohtaisten IEC- ja muiden teknisten viranomaisten työsuojelumääräysten ja muiden ensisijaisen tärkeiden lisäohjeiden mukaisesti. On suositeltavaa kutsua ABB-huoltohenkilökunta suorittamaan huolto- ja korjaustyöt. Tärkeitä tietoja Kiinnitä erityistä huomiota tällä symbolilla merkittyihin tietoihin: Yhteystiedot VAROITUS Varmista, etteivät ilmoitetut sähköarvot ylity kojeiston käyttöolosuhteissa. Säilytä oppaat kaikkien kojeiston asennukseen, käyttöön ja huoltoon osallistuvien henkilöiden ulottuvilla. Käyttäjän henkilökunta on vastuussa kaikista työsuojelua ja kojeiston asianmukaista käsittelyä koskevista näkökohdista. VAROITUS Noudata aina oppaan ohjeita ja toimi hyvän ammattikäytännön (GEP) mukaisesti! Vaaralliset jännitteet saattavat aiheuttaa vakavan loukkaantumisen tai menehtymisen! Katkaise sähkö ja maadoita jännitteiset osat ennen laitteistoon suoritettavia töitä. Noudata asennuspaikassa voimassa olevia turvallisuusmääräyksiä. Ota yhteys alueen huoltokeskukseen, jos sinulla on kysymyksiä oppaasta. Ks. yhteyshenkilöiden tiedot oppaan takakannesta. Symbolia voi seurata neljä erilaista ilmoitusta, jotka osoittavat ohjeiden ja varotoimien noudattamatta jättämisestä seuraavia loukkaantumisia tai vaurioita. VAARA - vakavan loukkaantumisen tai menehtymisen aiheuttava vakava ja välitön riski VAROITUS - vakavan loukkaantumisen tai menehtymisen aiheuttava riski tai vaarallinen toimenpide HUOMIO - lievän loukkaantumisen tai materiaalivaurion aiheuttava riski tai vaarallinen toimenpide HUOMAUTUS - tärkeä toimenpide tai vaatimus, jonka noudattamatta jättämisestä saattaa olla seurauksena materiaalivaurioita

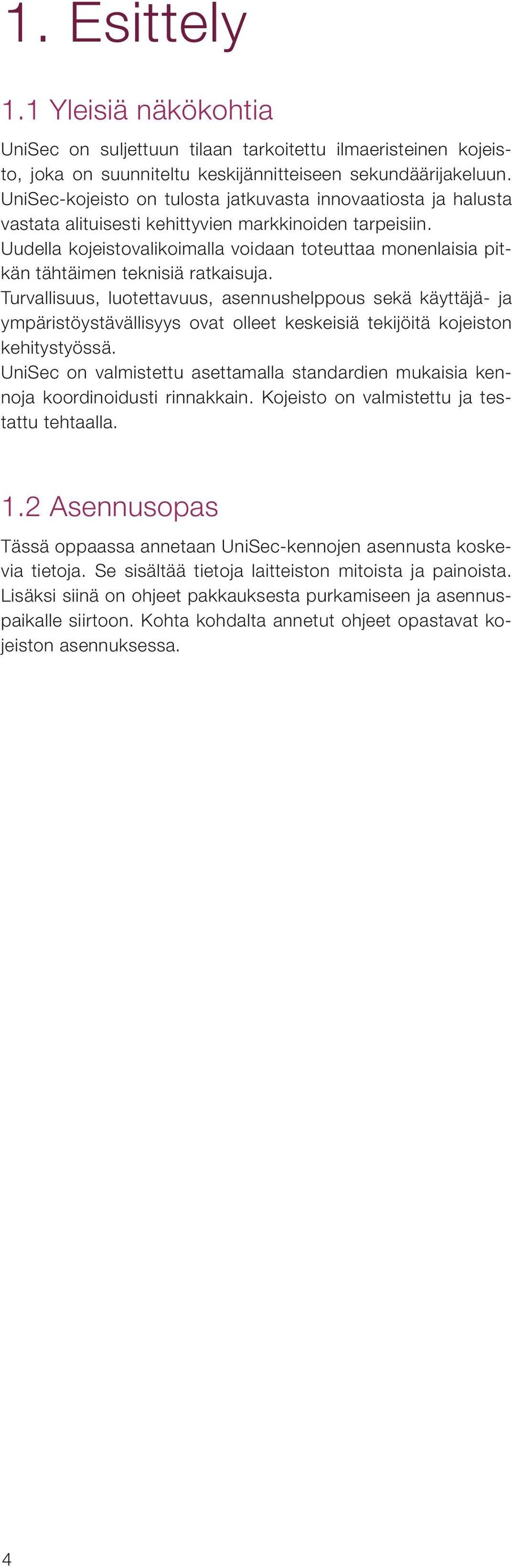

4 . Esittely. Yleisiä näkökohtia UniSec on suljettuun tilaan tarkoitettu ilmaeristeinen kojeisto, joka on suunniteltu keskijännitteiseen sekundäärijakeluun. UniSec-kojeisto on tulosta jatkuvasta innovaatiosta ja halusta vastata alituisesti kehittyvien markkinoiden tarpeisiin. Uudella kojeistovalikoimalla voidaan toteuttaa monenlaisia pitkän tähtäimen teknisiä ratkaisuja. Turvallisuus, luotettavuus, asennushelppous sekä käyttäjä- ja ympäristöystävällisyys ovat olleet keskeisiä tekijöitä kojeiston kehitystyössä. UniSec on valmistettu asettamalla standardien mukaisia kennoja koordinoidusti rinnakkain. Kojeisto on valmistettu ja testattu tehtaalla..2 Asennusopas Tässä oppaassa annetaan UniSec-kennojen asennusta koskevia tietoja. Se sisältää tietoja laitteiston mitoista ja painoista. Lisäksi siinä on ohjeet pakkauksesta purkamiseen ja asennuspaikalle siirtoon. Kohta kohdalta annetut ohjeet opastavat kojeiston asennuksessa. 4

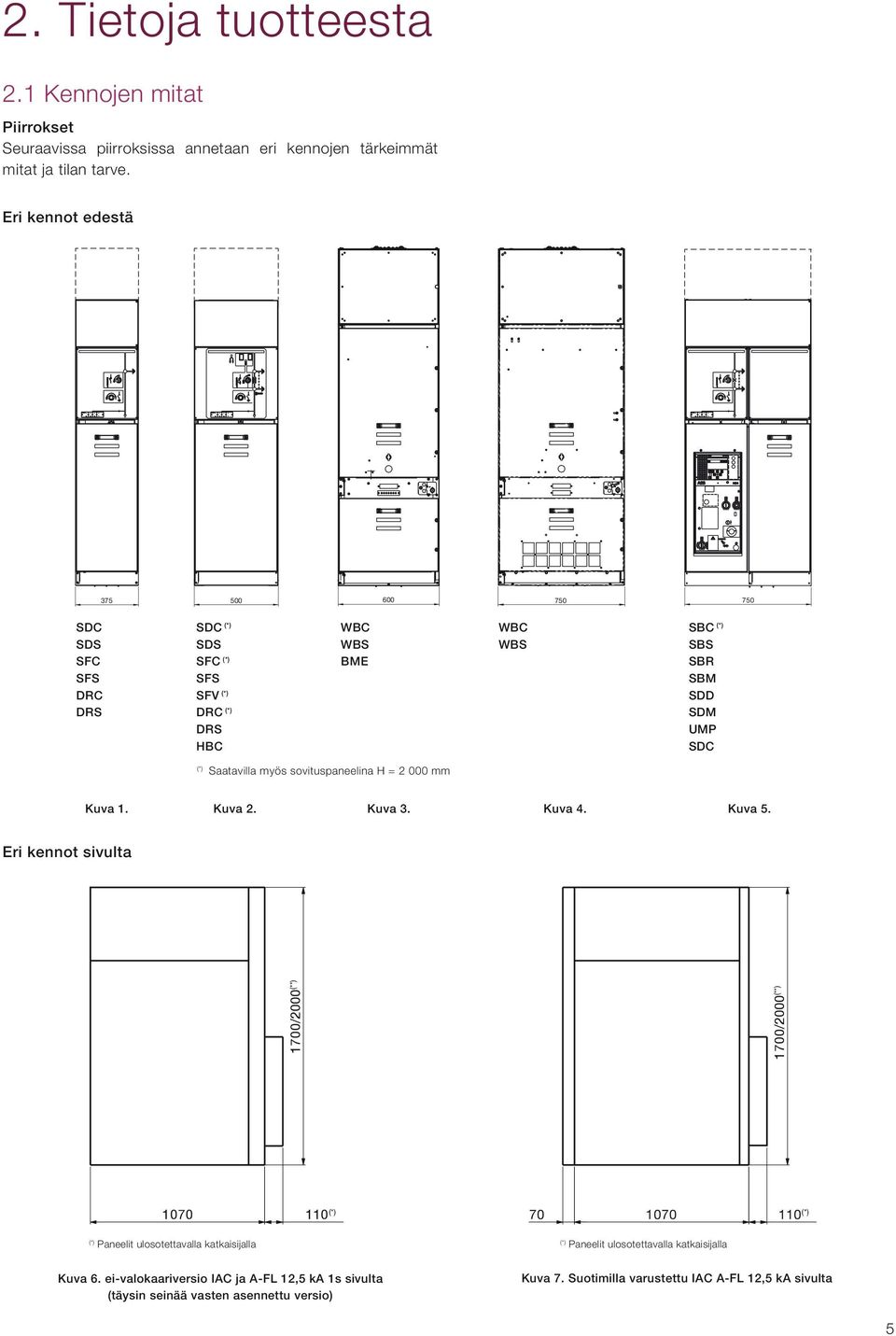

5 2. Tietoja tuotteesta 2. Kennojen mitat Piirrokset Seuraavissa piirroksissa annetaan eri kennojen tärkeimmät mitat ja tilan tarve. Eri kennot edestä SDC SDC (*) WBC WBC SBC (*) SDS SDS WBS WBS SBS SFC SFC (*) BME SBR SFS SFS SBM DRC SFV (*) SDD DRS DRC (*) SDM DRS UMP HBC SDC (*) Saatavilla myös sovituspaneelina H = mm Kuva. Kuva 2. Kuva. Kuva 4. Kuva 5. Eri kennot sivulta 700/2000 (**) 700/2000 (**) (*) (*) (*) Paneelit ulosotettavalla katkaisijalla (*) Paneelit ulosotettavalla katkaisijalla Kuva 6. ei-valokaariversio IAC ja A-FL 2,5 ka s sivulta (täysin seinää vasten asennettu versio) Kuva 7. Suotimilla varustettu IAC A-FL 2,5 ka sivulta 5

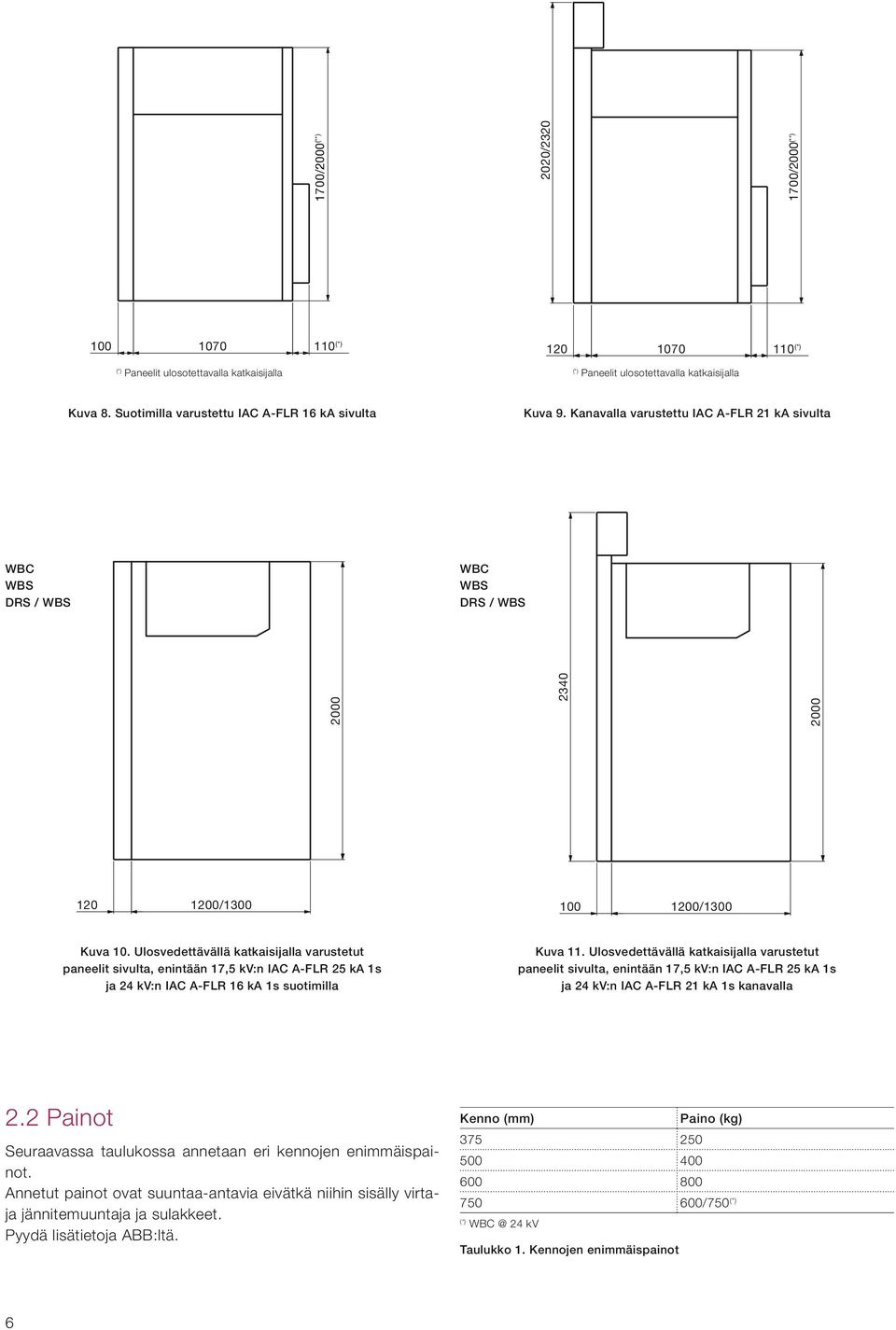

6 (*) /2000 (**) 2020/ /2000 (**) (*) (*) Paneelit ulosotettavalla katkaisijalla (*) Paneelit ulosotettavalla katkaisijalla Kuva 8. Suotimilla varustettu IAC A-FLR 6 ka sivulta Kuva 9. Kanavalla varustettu IAC A-FLR 2 ka sivulta WBC WBS DRS / WBS WBC WBS DRS / WBS / /00 Kuva 0. Ulosvedettävällä katkaisijalla varustetut paneelit sivulta, enintään 7,5 kv:n IAC A-FLR ka s ja 24 kv:n IAC A-FLR 6 ka s suotimilla Kuva. Ulosvedettävällä katkaisijalla varustetut paneelit sivulta, enintään 7,5 kv:n IAC A-FLR ka s ja 24 kv:n IAC A-FLR 2 ka s kanavalla 2.2 Painot Seuraavassa taulukossa annetaan eri kennojen enimmäispainot. Annetut painot ovat suuntaa-antavia eivätkä niihin sisälly virtaja jännitemuuntaja ja sulakkeet. Pyydä lisätietoja ABB:ltä. Kenno (mm) Paino (kg) /750 (*) (*) 24 kv Taulukko. Kennojen enimmäispainot 6

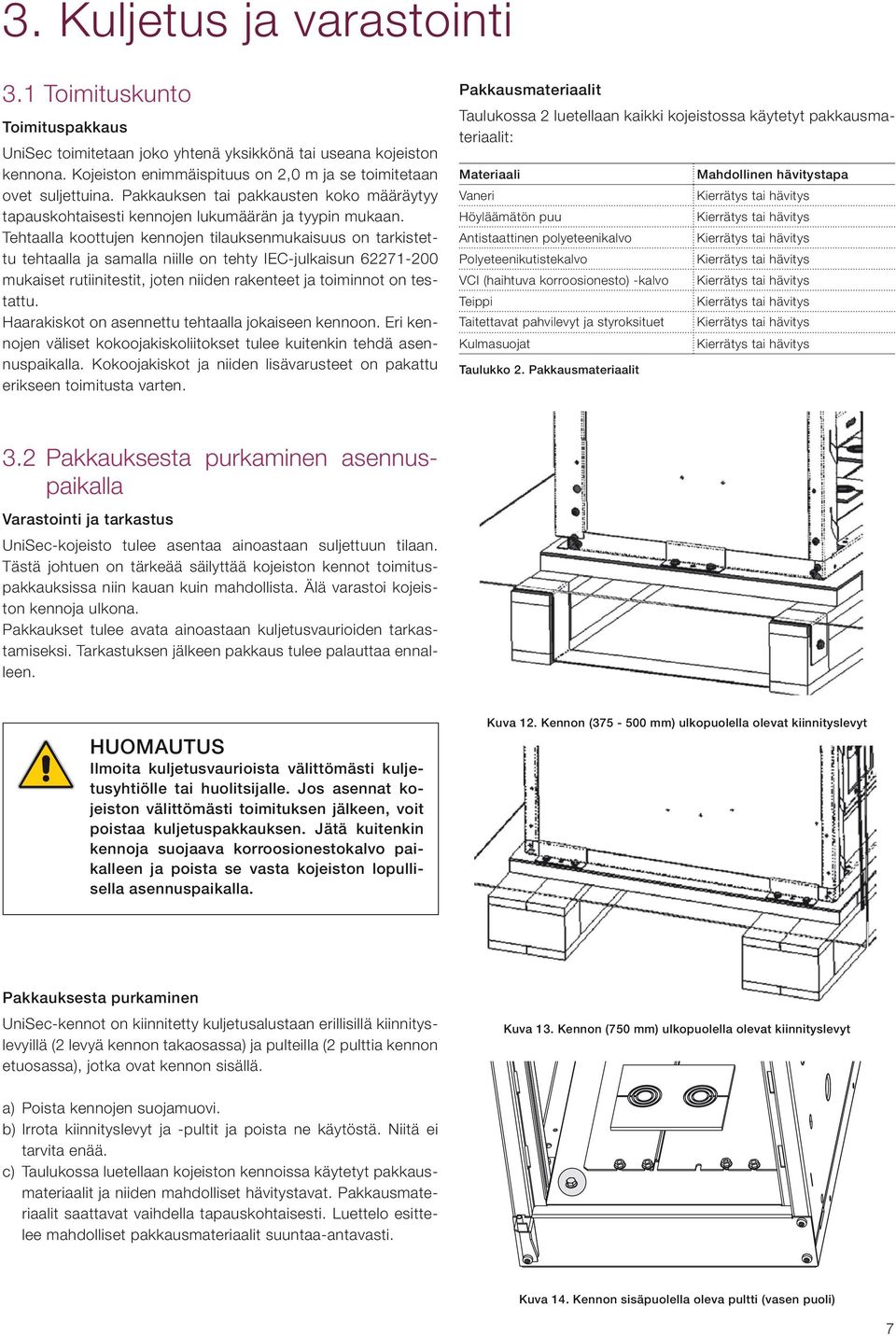

7 . Kuljetus ja varastointi. Toimituskunto Toimituspakkaus UniSec toimitetaan joko yhtenä yksikkönä tai useana kojeiston kennona. Kojeiston enimmäispituus on 2,0 m ja se toimitetaan ovet suljettuina. Pakkauksen tai pakkausten koko määräytyy tapauskohtaisesti kennojen lukumäärän ja tyypin mukaan. Tehtaalla koottujen kennojen tilauksenmukaisuus on tarkistettu tehtaalla ja samalla niille on tehty IEC-julkaisun mukaiset rutiinitestit, joten niiden rakenteet ja toiminnot on testattu. Haarakiskot on asennettu tehtaalla jokaiseen kennoon. Eri kennojen väliset kokoojakiskoliitokset tulee kuitenkin tehdä asennuspaikalla. Kokoojakiskot ja niiden lisävarusteet on pakattu erikseen toimitusta varten. Pakkausmateriaalit Taulukossa 2 luetellaan kaikki kojeistossa käytetyt pakkausmateriaalit: Materiaali Vaneri Höyläämätön puu Antistaattinen polyeteenikalvo Polyeteenikutistekalvo VCI (haihtuva korroosionesto) -kalvo Teippi Taitettavat pahvilevyt ja styroksituet Kulmasuojat Taulukko 2. Pakkausmateriaalit Mahdollinen hävitystapa Kierrätys tai hävitys Kierrätys tai hävitys Kierrätys tai hävitys Kierrätys tai hävitys Kierrätys tai hävitys Kierrätys tai hävitys Kierrätys tai hävitys Kierrätys tai hävitys.2 Pakkauksesta purkaminen asennuspaikalla Varastointi ja tarkastus UniSec-kojeisto tulee asentaa ainoastaan suljettuun tilaan. Tästä johtuen on tärkeää säilyttää kojeiston kennot toimituspakkauksissa niin kauan kuin mahdollista. Älä varastoi kojeiston kennoja ulkona. Pakkaukset tulee avata ainoastaan kuljetusvaurioiden tarkastamiseksi. Tarkastuksen jälkeen pakkaus tulee palauttaa ennalleen. HUOMAUTUS Ilmoita kuljetusvaurioista välittömästi kuljetusyhtiölle tai huolitsijalle. Jos asennat kojeiston välittömästi toimituksen jälkeen, voit poistaa kuljetuspakkauksen. Jätä kuitenkin kennoja suojaava korroosionestokalvo paikalleen ja poista se vasta kojeiston lopullisella asennuspaikalla. Kuva 2. Kennon ( mm) ulkopuolella olevat kiinnityslevyt Pakkauksesta purkaminen UniSec-kennot on kiinnitetty kuljetusalustaan erillisillä kiinnityslevyillä (2 levyä kennon takaosassa) ja pulteilla (2 pulttia kennon etuosassa), jotka ovat kennon sisällä. Kuva. Kennon (750 mm) ulkopuolella olevat kiinnityslevyt a) Poista kennojen suojamuovi. b) Irrota kiinnityslevyt ja -pultit ja poista ne käytöstä. Niitä ei tarvita enää. c) Taulukossa luetellaan kojeiston kennoissa käytetyt pakkausmateriaalit ja niiden mahdolliset hävitystavat. Pakkausmateriaalit saattavat vaihdella tapauskohtaisesti. Luettelo esittelee mahdolliset pakkausmateriaalit suuntaa-antavasti. Kuva 4. Kennon sisäpuolella oleva pultti (vasen puoli) 7

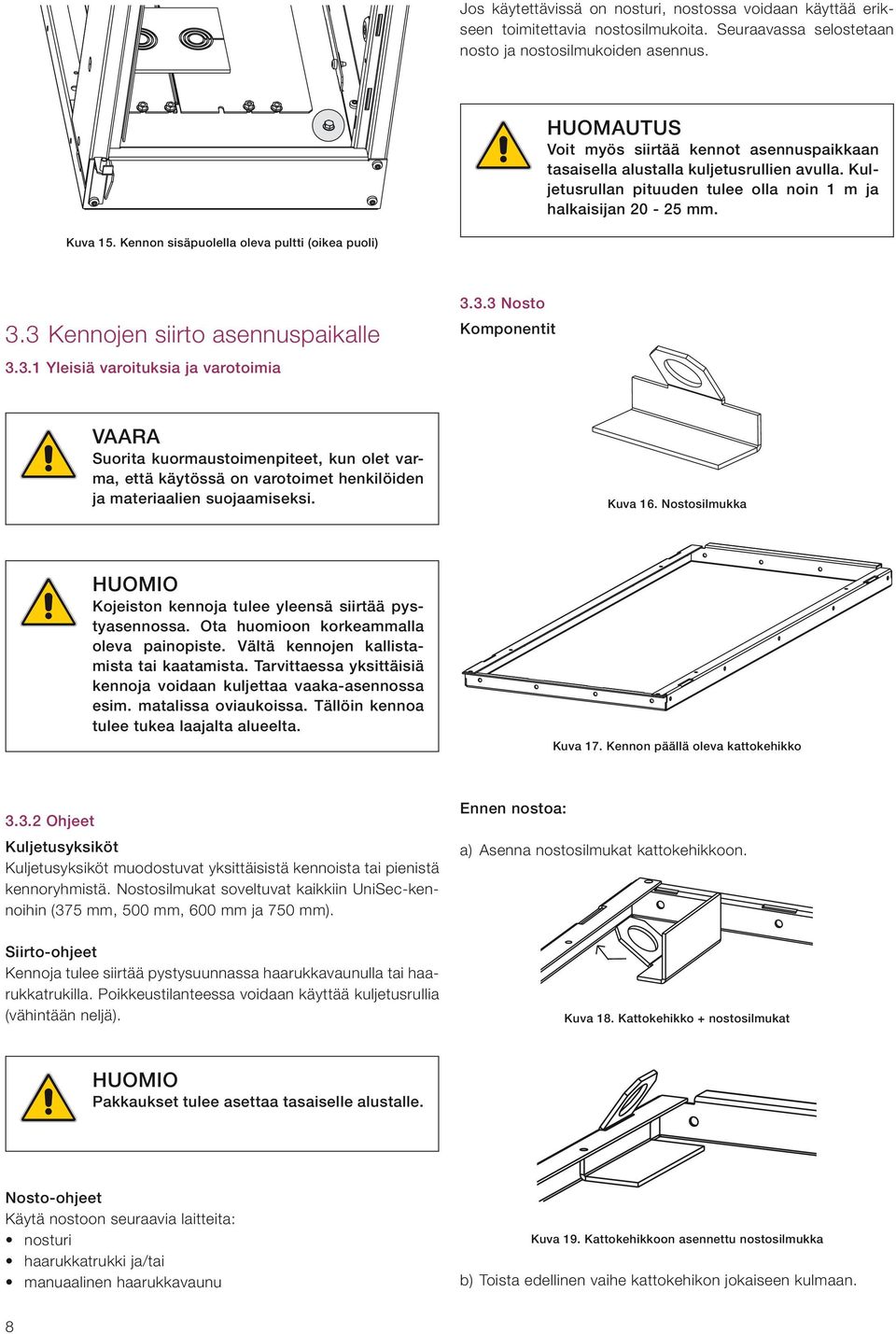

8 Jos käytettävissä on nosturi, nostossa voidaan käyttää erikseen toimitettavia nostosilmukoita. Seuraavassa selostetaan nosto ja nostosilmukoiden asennus. HUOMAUTUS Voit myös siirtää kennot asennuspaikkaan tasaisella alustalla kuljetusrullien avulla. Kuljetusrullan pituuden tulee olla noin m ja halkaisijan 20 - mm. Kuva 5. Kennon sisäpuolella oleva pultti (oikea puoli). Kennojen siirto asennuspaikalle.. Yleisiä varoituksia ja varotoimia.. Nosto Komponentit VAARA Suorita kuormaustoimenpiteet, kun olet varma, että käytössä on varotoimet henkilöiden ja materiaalien suojaamiseksi. Kuva 6. Nostosilmukka HUOMIO Kojeiston kennoja tulee yleensä siirtää pystyasennossa. Ota huomioon korkeammalla oleva painopiste. Vältä kennojen kallistamista tai kaatamista. Tarvittaessa yksittäisiä kennoja voidaan kuljettaa vaaka-asennossa esim. matalissa oviaukoissa. Tällöin kennoa tulee tukea laajalta alueelta. Kuva 7. Kennon päällä oleva kattokehikko..2 Ohjeet Kuljetusyksiköt Kuljetusyksiköt muodostuvat yksittäisistä kennoista tai pienistä kennoryhmistä. Nostosilmukat soveltuvat kaikkiin UniSec-kennoihin (75 mm, 500 mm, 600 mm ja 750 mm). Siirto-ohjeet Kennoja tulee siirtää pystysuunnassa haarukkavaunulla tai haarukkatrukilla. Poikkeustilanteessa voidaan käyttää kuljetusrullia (vähintään neljä). Ennen nostoa: a) Asenna nostosilmukat kattokehikkoon. Kuva 8. Kattokehikko + nostosilmukat HUOMIO Pakkaukset tulee asettaa tasaiselle alustalle. Nosto-ohjeet Käytä nostoon seuraavia laitteita: nosturi haarukkatrukki ja/tai manuaalinen haarukkavaunu Kuva 9. Kattokehikkoon asennettu nostosilmukka b) Toista edellinen vaihe kattokehikon jokaiseen kulmaan. 8

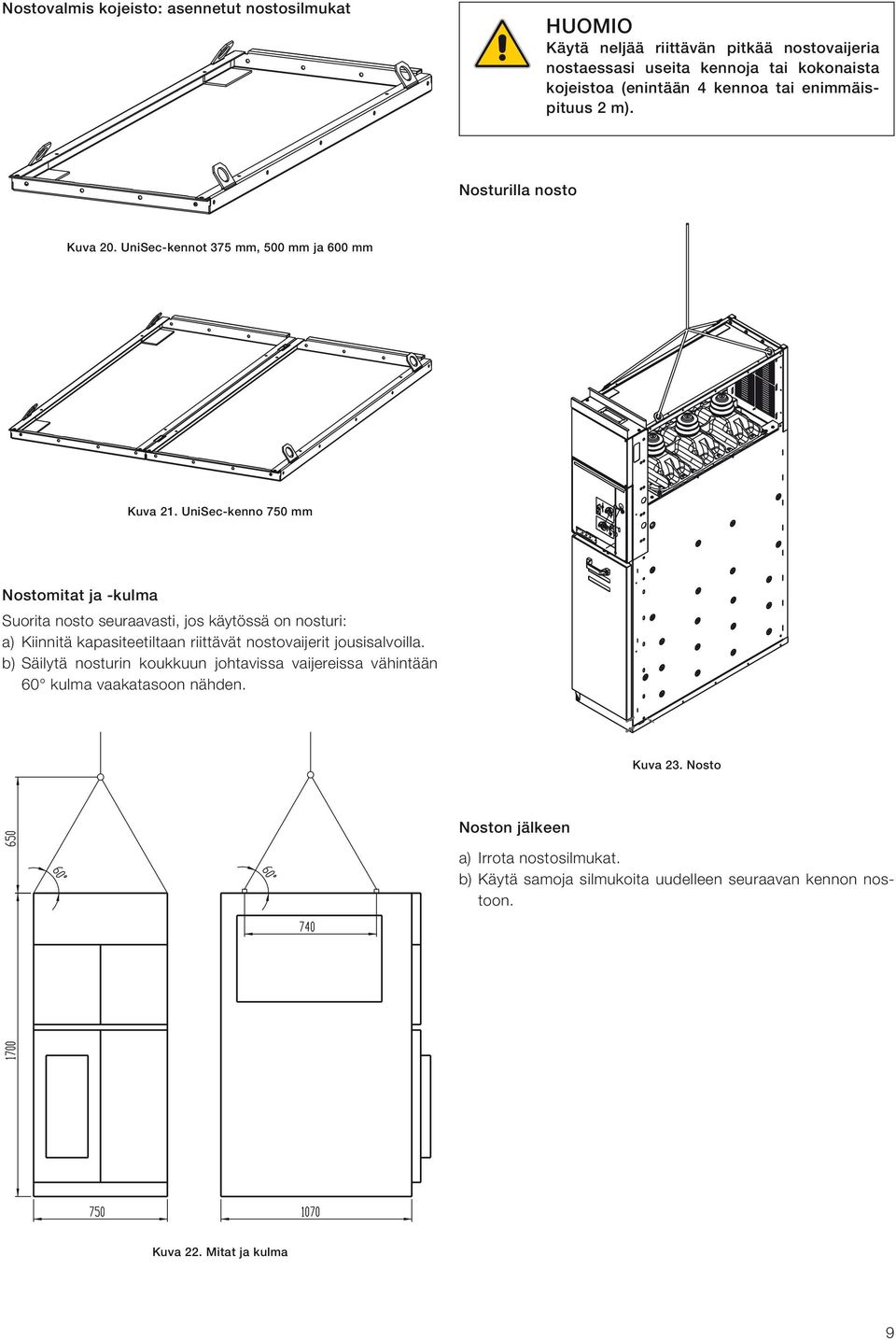

9 Nostovalmis kojeisto: asennetut nostosilmukat HUOMIO Käytä neljää riittävän pitkää nostovaijeria nostaessasi useita kennoja tai kokonaista kojeistoa (enintään 4 kennoa tai enimmäispituus 2 m). Nosturilla nosto Kuva 20. UniSec-kennot 75 mm, 500 mm ja 600 mm Kuva 2. UniSec-kenno 750 mm Nostomitat ja -kulma Suorita nosto seuraavasti, jos käytössä on nosturi: a) Kiinnitä kapasiteetiltaan riittävät nostovaijerit jousisalvoilla. b) Säilytä nosturin koukkuun johtavissa vaijereissa vähintään 60 kulma vaakatasoon nähden. Kuva 2. Nosto Noston jälkeen a) Irrota nostosilmukat. b) Käytä samoja silmukoita uudelleen seuraavan kennon nostoon. Kuva 22. Mitat ja kulma 9

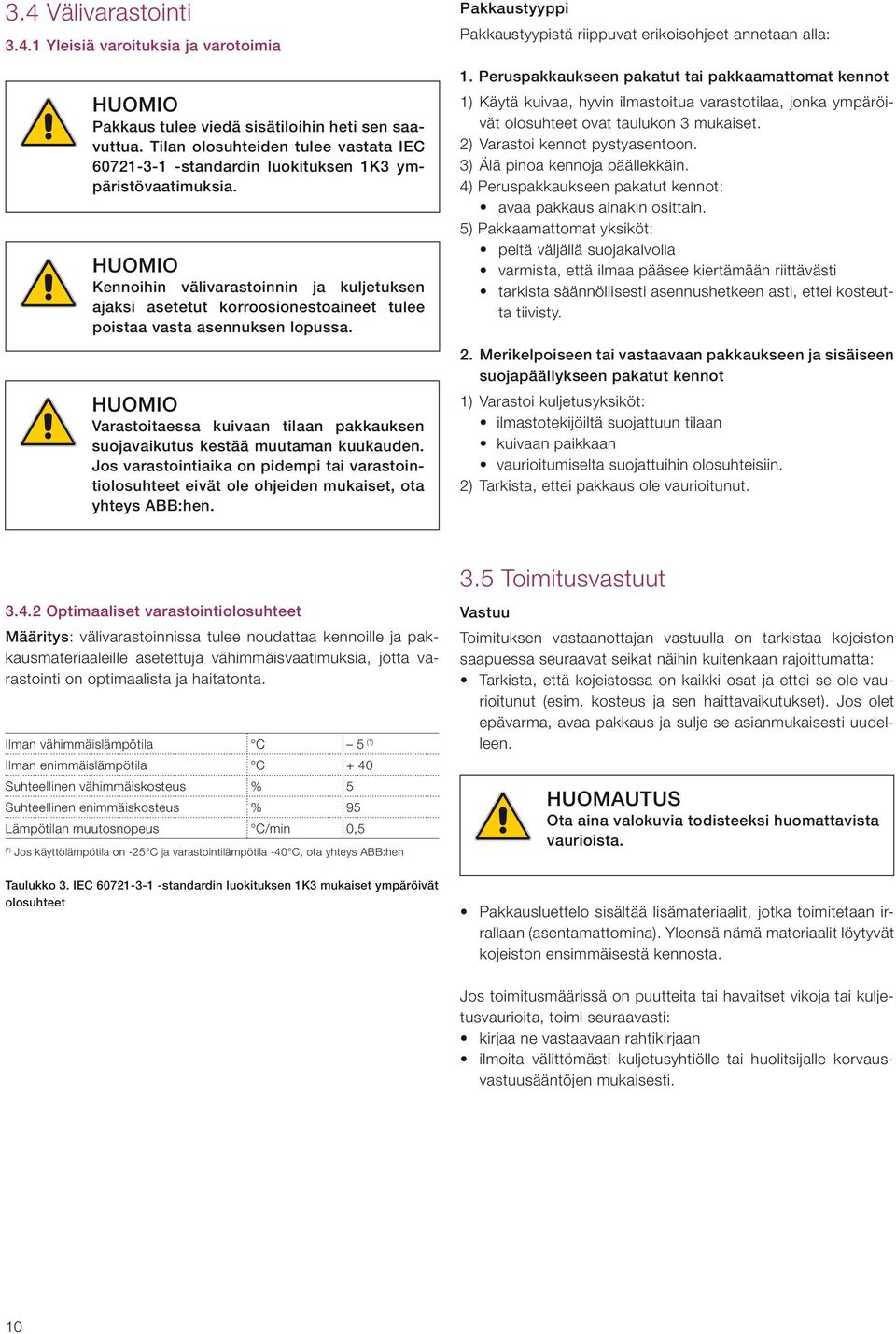

10 .4 Välivarastointi.4. Yleisiä varoituksia ja varotoimia HUOMIO Pakkaus tulee viedä sisätiloihin heti sen saavuttua. Tilan olosuhteiden tulee vastata IEC standardin luokituksen K ympäristövaatimuksia. HUOMIO Kennoihin välivarastoinnin ja kuljetuksen ajaksi asetetut korroosionestoaineet tulee poistaa vasta asennuksen lopussa. HUOMIO Varastoitaessa kuivaan tilaan pakkauksen suojavaikutus kestää muutaman kuukauden. Jos varastointiaika on pidempi tai varastointiolosuhteet eivät ole ohjeiden mukaiset, ota yhteys ABB:hen. Pakkaustyyppi Pakkaustyypistä riippuvat erikoisohjeet annetaan alla:. Peruspakkaukseen pakatut tai pakkaamattomat kennot ) Käytä kuivaa, hyvin ilmastoitua varastotilaa, jonka ympäröivät olosuhteet ovat taulukon mukaiset. 2) Varastoi kennot pystyasentoon. ) Älä pinoa kennoja päällekkäin. 4) Peruspakkaukseen pakatut kennot: avaa pakkaus ainakin osittain. 5) Pakkaamattomat yksiköt: peitä väljällä suojakalvolla varmista, että ilmaa pääsee kiertämään riittävästi tarkista säännöllisesti asennushetkeen asti, ettei kosteutta tiivisty. 2. Merikelpoiseen tai vastaavaan pakkaukseen ja sisäiseen suojapäällykseen pakatut kennot ) Varastoi kuljetusyksiköt: ilmastotekijöiltä suojattuun tilaan kuivaan paikkaan vaurioitumiselta suojattuihin olosuhteisiin. 2) Tarkista, ettei pakkaus ole vaurioitunut..4.2 Optimaaliset varastointiolosuhteet Määritys: välivarastoinnissa tulee noudattaa kennoille ja pakkausmateriaaleille asetettuja vähimmäisvaatimuksia, jotta varastointi on optimaalista ja haitatonta. Ilman vähimmäislämpötila C 5 (*) Ilman enimmäislämpötila C + 40 Suhteellinen vähimmäiskosteus % 5 Suhteellinen enimmäiskosteus % 95 Lämpötilan muutosnopeus C/min 0,5 (*) Jos käyttölämpötila on - C ja varastointilämpötila -40 C, ota yhteys ABB:hen.5 Toimitusvastuut Vastuu Toimituksen vastaanottajan vastuulla on tarkistaa kojeiston saapuessa seuraavat seikat näihin kuitenkaan rajoittumatta: Tarkista, että kojeistossa on kaikki osat ja ettei se ole vaurioitunut (esim. kosteus ja sen haittavaikutukset). Jos olet epävarma, avaa pakkaus ja sulje se asianmukaisesti uudelleen. HUOMAUTUS Ota aina valokuvia todisteeksi huomattavista vaurioista. Taulukko. IEC standardin luokituksen K mukaiset ympäröivät olosuhteet Pakkausluettelo sisältää lisämateriaalit, jotka toimitetaan irrallaan (asentamattomina). Yleensä nämä materiaalit löytyvät kojeiston ensimmäisestä kennosta. Jos toimitusmäärissä on puutteita tai havaitset vikoja tai kuljetusvaurioita, toimi seuraavasti: kirjaa ne vastaavaan rahtikirjaan ilmoita välittömästi kuljetusyhtiölle tai huolitsijalle korvausvastuusääntöjen mukaisesti. 0

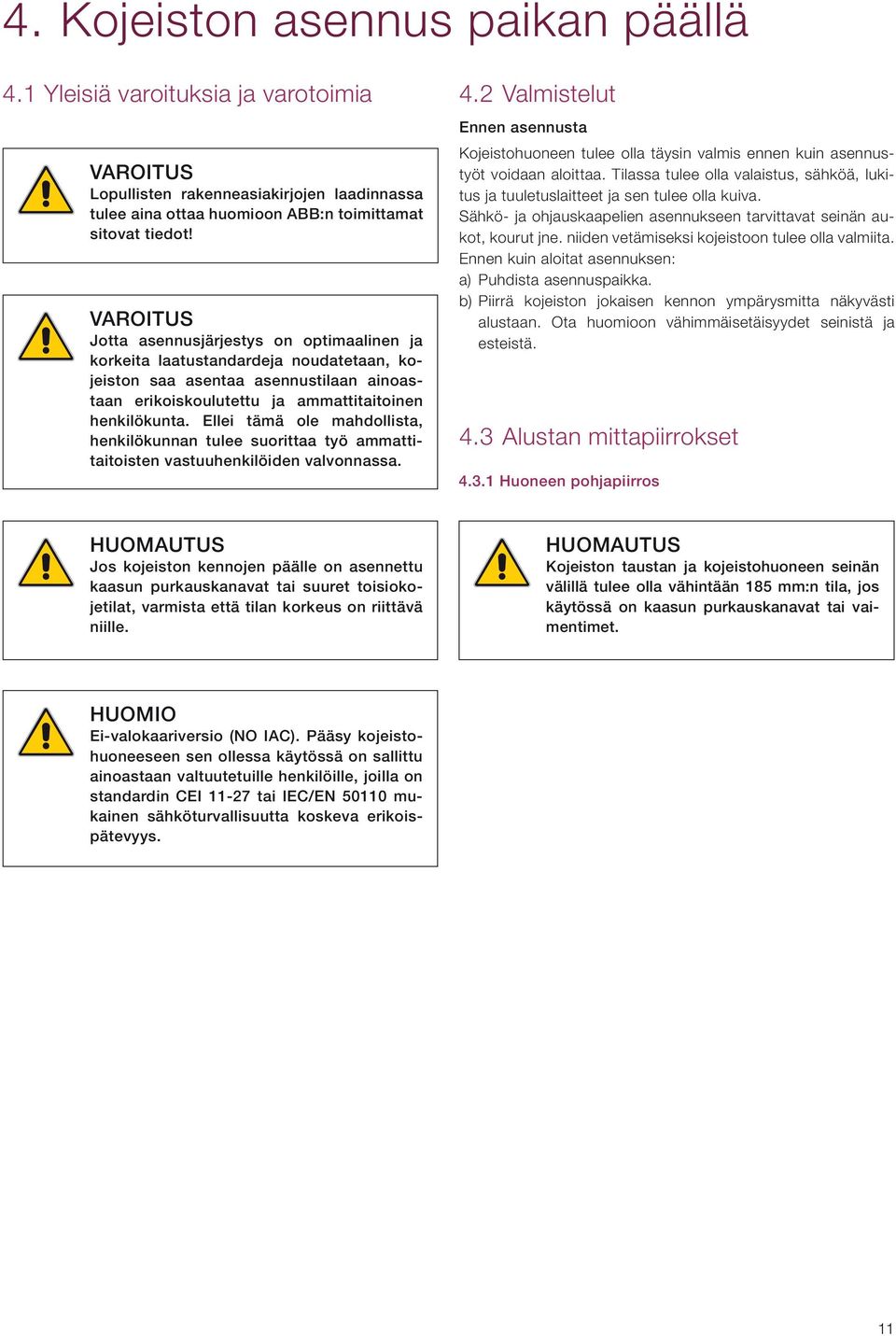

11 4. Kojeiston asennus paikan päällä 4. Yleisiä varoituksia ja varotoimia VAROITUS Lopullisten rakenneasiakirjojen laadinnassa tulee aina ottaa huomioon ABB:n toimittamat sitovat tiedot! VAROITUS Jotta asennusjärjestys on optimaalinen ja korkeita laatustandardeja noudatetaan, kojeiston saa asentaa asennustilaan ainoastaan erikoiskoulutettu ja ammattitaitoinen henkilökunta. Ellei tämä ole mahdollista, henkilökunnan tulee suorittaa työ ammattitaitoisten vastuuhenkilöiden valvonnassa. 4.2 Valmistelut Ennen asennusta Kojeistohuoneen tulee olla täysin valmis ennen kuin asennustyöt voidaan aloittaa. Tilassa tulee olla valaistus, sähköä, lukitus ja tuuletuslaitteet ja sen tulee olla kuiva. Sähkö- ja ohjauskaapelien asennukseen tarvittavat seinän aukot, kourut jne. niiden vetämiseksi kojeistoon tulee olla valmiita. Ennen kuin aloitat asennuksen: a) Puhdista asennuspaikka. b) Piirrä kojeiston jokaisen kennon ympärysmitta näkyvästi alustaan. Ota huomioon vähimmäisetäisyydet seinistä ja esteistä. 4. Alustan mittapiirrokset 4.. Huoneen pohjapiirros HUOMAUTUS Jos kojeiston kennojen päälle on asennettu kaasun purkauskanavat tai suuret toisiokojetilat, varmista että tilan korkeus on riittävä niille. HUOMAUTUS Kojeiston taustan ja kojeistohuoneen seinän välillä tulee olla vähintään 85 mm:n tila, jos käytössä on kaasun purkauskanavat tai vaimentimet. HUOMIO Ei-valokaariversio (NO IAC). Pääsy kojeistohuoneeseen sen ollessa käytössä on sallittu ainoastaan valtuutetuille henkilöille, joilla on standardin CEI -27 tai IEC/EN 500 mukainen sähköturvallisuutta koskeva erikoispätevyys.

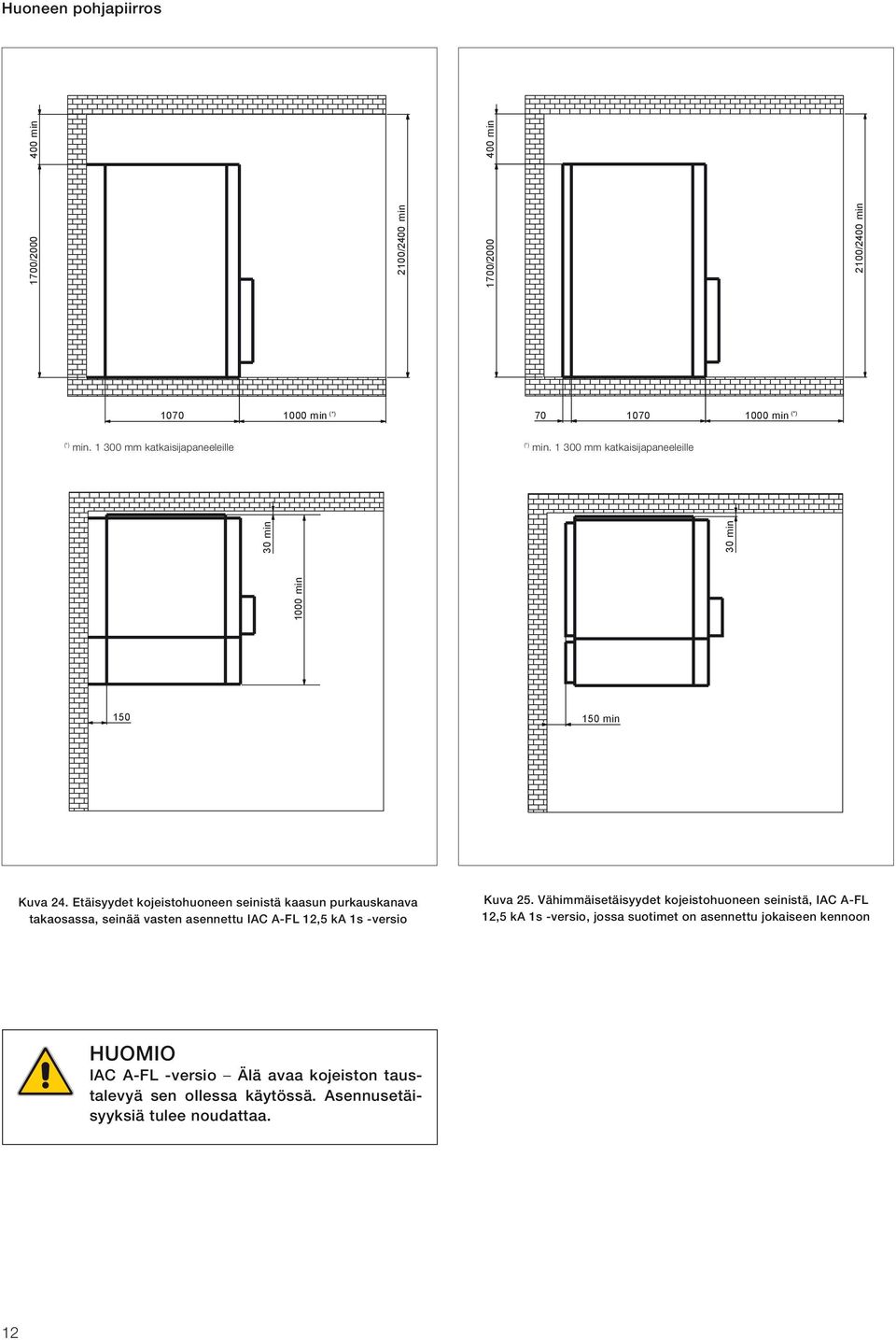

12 Huoneen pohjapiirros 700/ /2400 min 400 min min (*) 000 min 0 min 700/ /2400 min 400 min min (*) (*) min. 00 mm katkaisijapaneeleille (*) min. 00 mm katkaisijapaneeleille 0 min min Kuva 24. Etäisyydet kojeistohuoneen seinistä kaasun purkauskanava takaosassa, seinää vasten asennettu IAC A-FL 2,5 ka s -versio Kuva. Vähimmäisetäisyydet kojeistohuoneen seinistä, IAC A-FL 2,5 ka s -versio, jossa suotimet on asennettu jokaiseen kennoon HUOMIO IAC A-FL -versio Älä avaa kojeiston taustalevyä sen ollessa käytössä. Asennusetäisyyksiä tulee noudattaa. 2

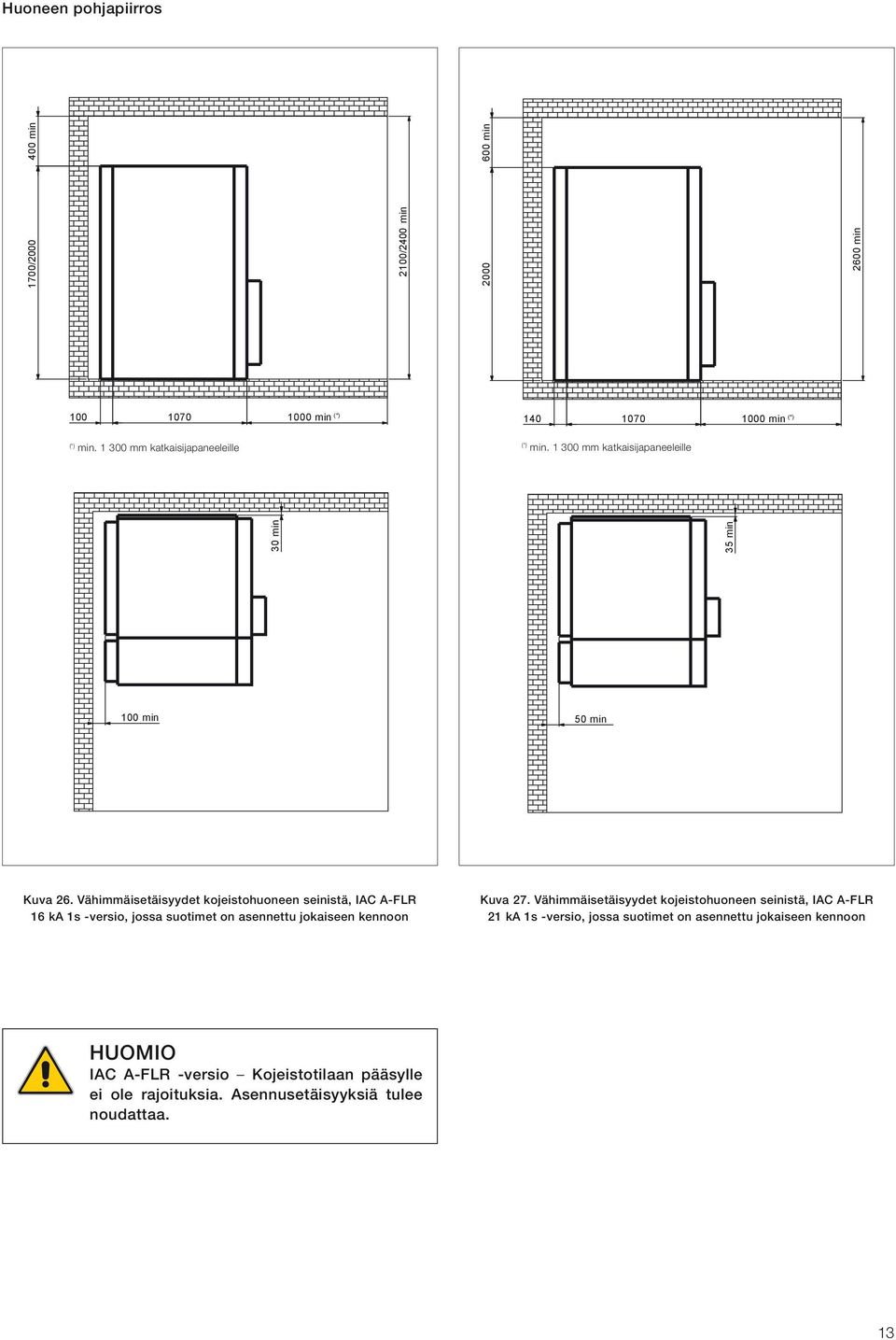

13 Huoneen pohjapiirros 700/ /2400 min 400 min min (*) 0 min min 600 min min (*) (*) min. 00 mm katkaisijapaneeleille (*) min. 00 mm katkaisijapaneeleille 5 min 00 min 50 min Kuva 26. Vähimmäisetäisyydet kojeistohuoneen seinistä, IAC A-FLR 6 ka s -versio, jossa suotimet on asennettu jokaiseen kennoon Kuva 27. Vähimmäisetäisyydet kojeistohuoneen seinistä, IAC A-FLR 2 ka s -versio, jossa suotimet on asennettu jokaiseen kennoon HUOMIO IAC A-FLR -versio Kojeistotilaan pääsylle ei ole rajoituksia. Asennusetäisyyksiä tulee noudattaa.

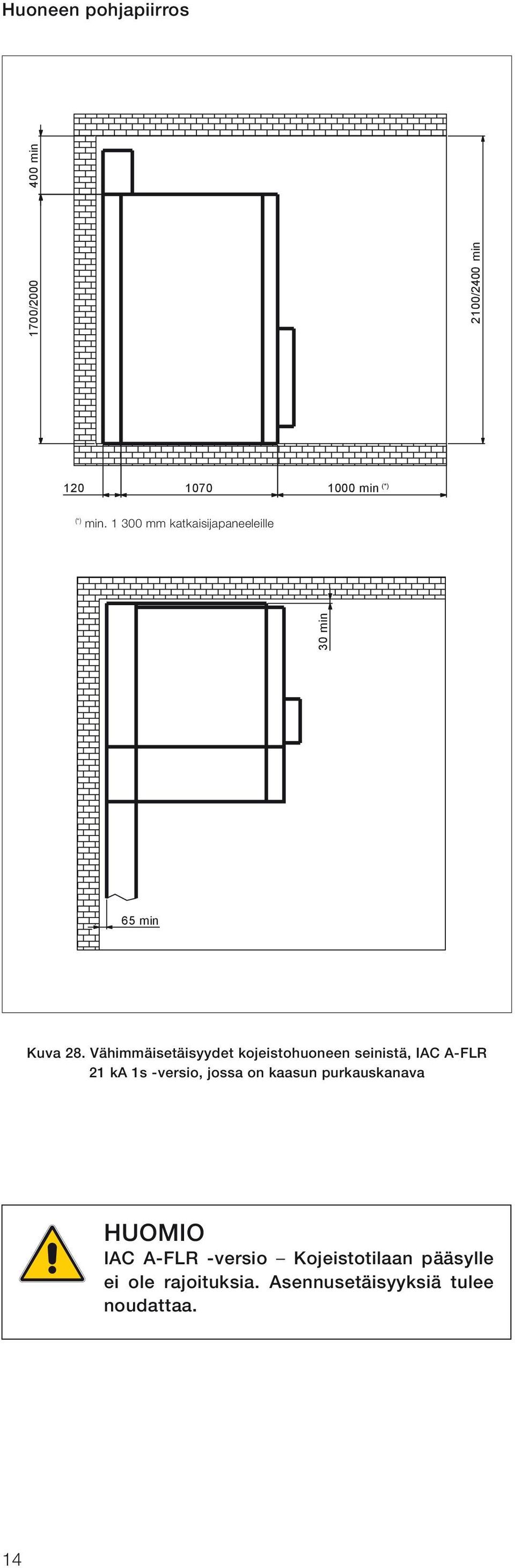

14 Huoneen pohjapiirros 700/ /2400 min 400 min min (*) (*) min. 00 mm katkaisijapaneeleille 0 min 65 min Kuva 28. Vähimmäisetäisyydet kojeistohuoneen seinistä, IAC A-FLR 2 ka s -versio, jossa on kaasun purkauskanava HUOMIO IAC A-FLR -versio Kojeistotilaan pääsylle ei ole rajoituksia. Asennusetäisyyksiä tulee noudattaa. 4

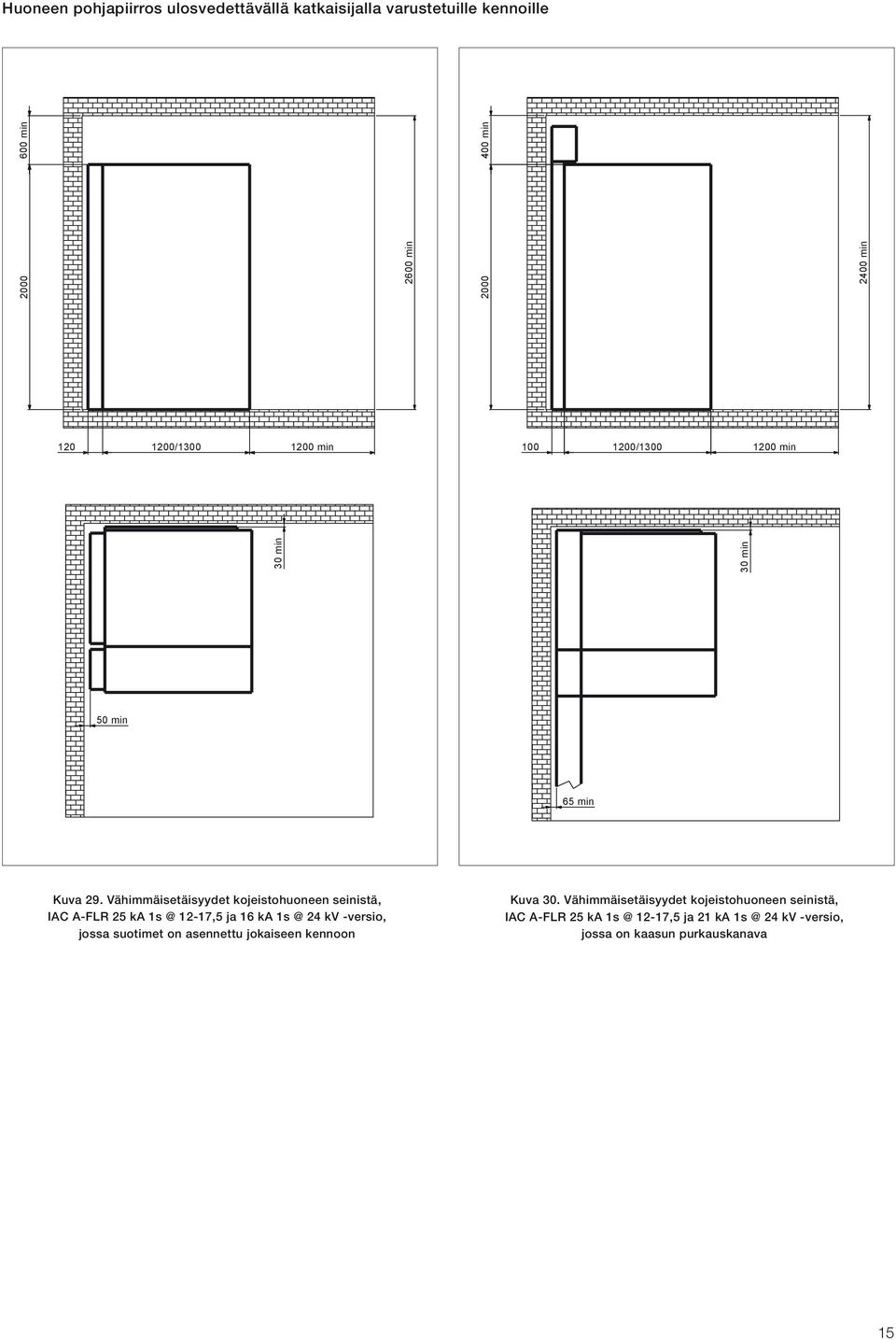

15 Huoneen pohjapiirros ulosvedettävällä katkaisijalla varustetuille kennoille 0 min min min / min / min 0 min 2400 min 400 min 50 min 65 min Kuva 29. Vähimmäisetäisyydet kojeistohuoneen seinistä, IAC A-FLR ka 2-7,5 ja 6 ka 24 kv -versio, jossa suotimet on asennettu jokaiseen kennoon Kuva 0. Vähimmäisetäisyydet kojeistohuoneen seinistä, IAC A-FLR ka 2-7,5 ja 2 ka 24 kv -versio, jossa on kaasun purkauskanava 5

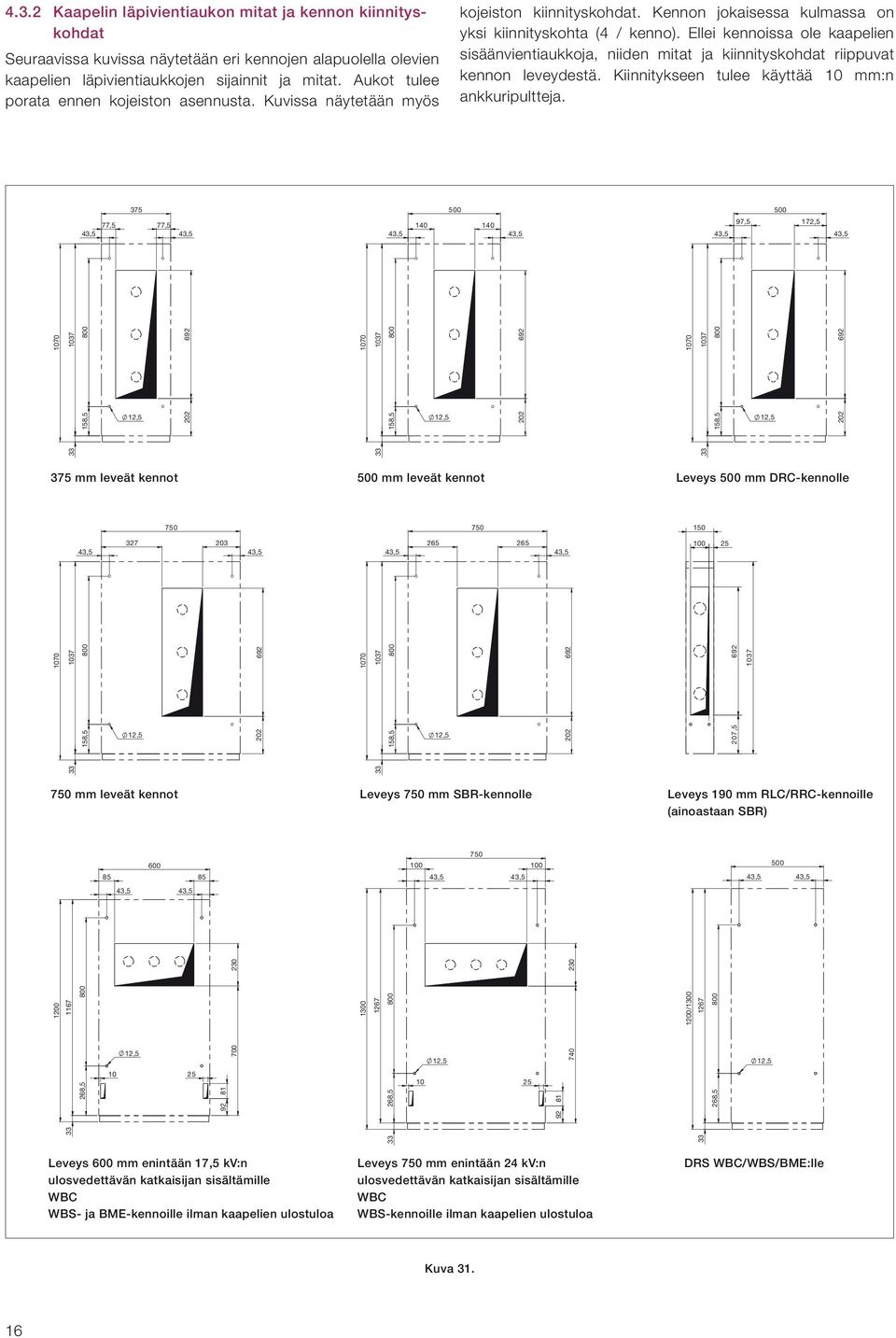

16 4..2 Kaapelin läpivientiaukon mitat ja kennon kiinnityskohdat Seuraavissa kuvissa näytetään eri kennojen alapuolella olevien kaapelien läpivientiaukkojen sijainnit ja mitat. Aukot tulee porata ennen kojeiston asennusta. Kuvissa näytetään myös kojeiston kiinnityskohdat. Kennon jokaisessa kulmassa on yksi kiinnityskohta (4 / kenno). Ellei kennoissa ole kaapelien sisäänvientiaukkoja, niiden mitat ja kiinnityskohdat riippuvat kennon leveydestä. Kiinnitykseen tulee käyttää 0 mm:n ankkuripultteja ,5 77,5 4,5 4, ,5 4, ,5 72,5 4,5 4, , , , , , , mm leveät kennot 500 mm leveät kennot Leveys 500 mm DRC-kennolle ,5 4, ,5 4, , , ,5 4, ,5 4,5 4,5 4, , , , mm leveät kennot Leveys 750 mm SBR-kennolle Leveys 90 mm RLC/RRC-kennoille (ainoastaan SBR) , , , , / , ,5 Leveys 600 mm enintään 7,5 kv:n ulosvedettävän katkaisijan sisältämille WBC WBS- ja BME-kennoille ilman kaapelien ulostuloa Leveys 750 mm enintään 24 kv:n ulosvedettävän katkaisijan sisältämille WBC WBS-kennoille ilman kaapelien ulostuloa DRS WBC/WBS/BME:lle Kuva. 6

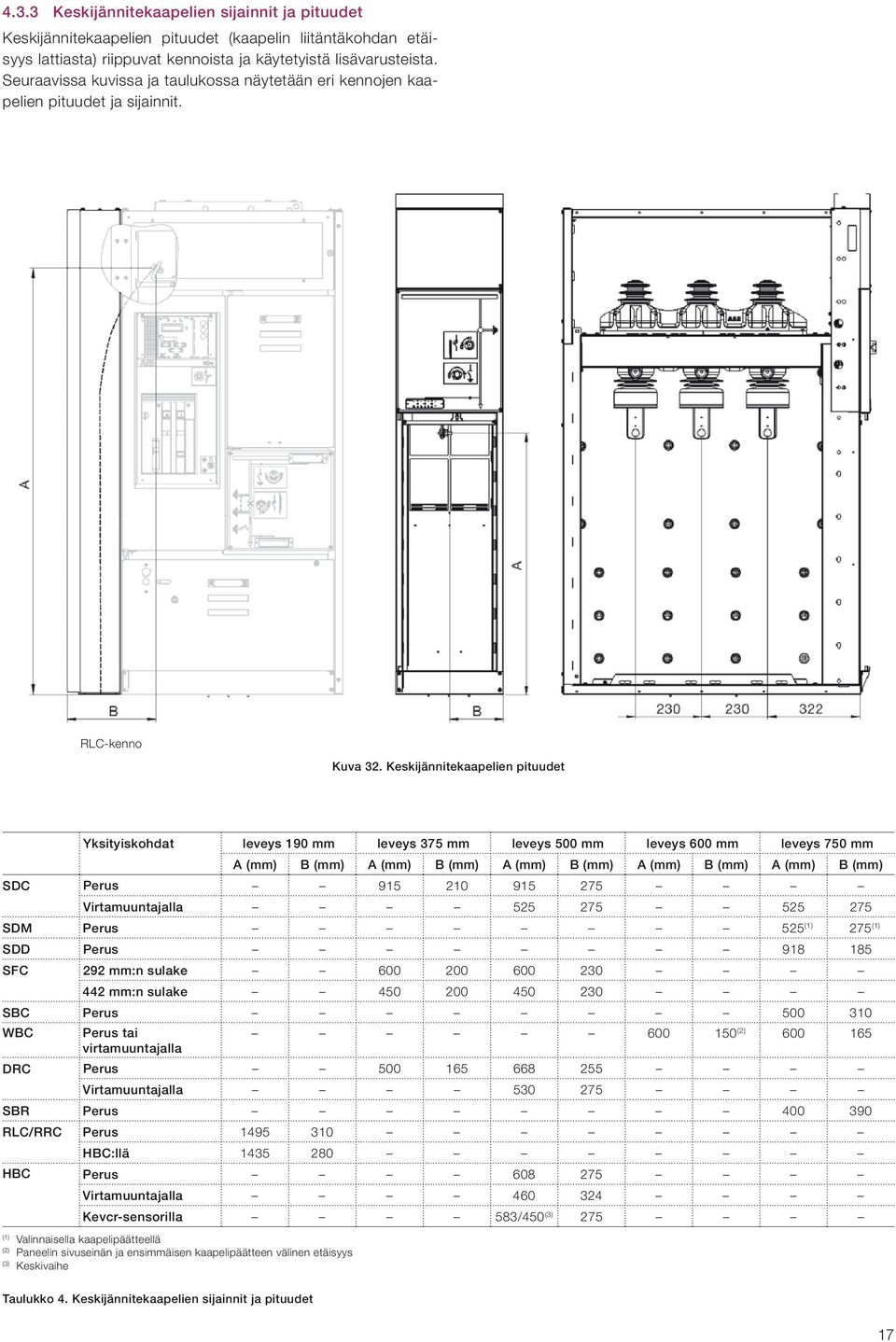

17 4.. Keskijännitekaapelien sijainnit ja pituudet Keskijännitekaapelien pituudet (kaapelin liitäntäkohdan etäisyys lattiasta) riippuvat kennoista ja käytetyistä lisävarusteista. Seuraavissa kuvissa ja taulukossa näytetään eri kennojen kaapelien pituudet ja sijainnit. RLC-kenno Kuva 2. Keskijännitekaapelien pituudet Yksityiskohdat leveys 90 mm leveys 75 mm leveys 500 mm leveys 600 mm leveys 750 mm A (mm) B (mm) A (mm) B (mm) A (mm) B (mm) A (mm) B (mm) A (mm) B (mm) SDC Perus Virtamuuntajalla SDM Perus 5 () 275 () SDD Perus SFC 292 mm:n sulake mm:n sulake SBC Perus WBC Perus tai (2) virtamuuntajalla DRC Perus Virtamuuntajalla SBR Perus RLC/RRC Perus HBC:llä HBC Perus Virtamuuntajalla Kevcr-sensorilla 58/450 () 275 () Valinnaisella kaapelipäätteellä (2) Paneelin sivuseinän ja ensimmäisen kaapelipäätteen välinen etäisyys () Keskivaihe Taulukko 4. Keskijännitekaapelien sijainnit ja pituudet 7

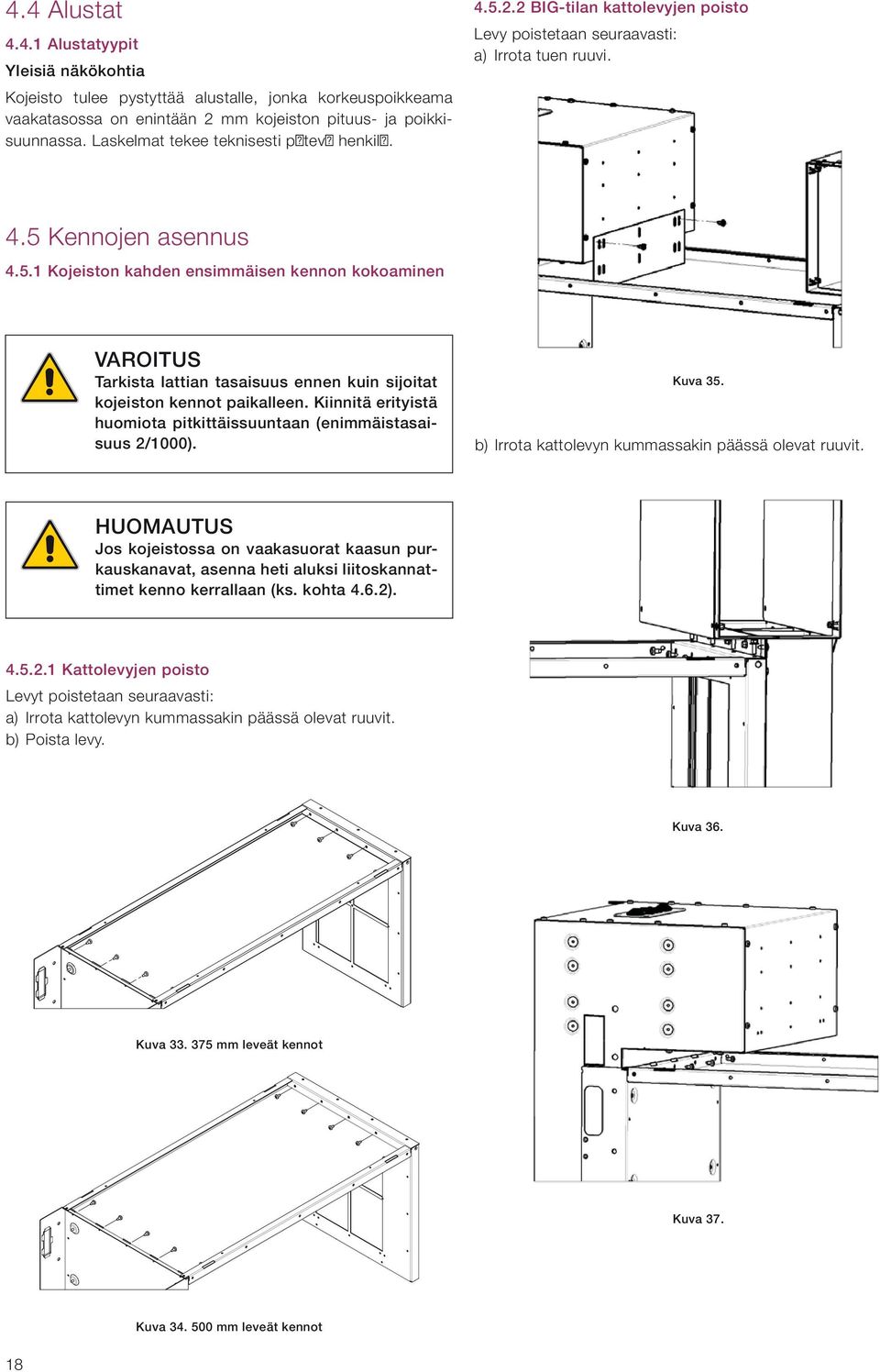

18 4.4 Alustat 4.4. Alustatyypit Yleisiä näkökohtia Kojeisto tulee pystyttää alustalle, jonka korkeuspoikkeama vaakatasossa on enintään 2 mm kojeiston pituus- ja poikkisuunnassa. Laskelmat tekee teknisesti pätevä henkilö BIG-tilan kattolevyjen poisto Levy poistetaan seuraavasti: a) Irrota tuen ruuvi. 4.5 Kennojen asennus 4.5. Kojeiston kahden ensimmäisen kennon kokoaminen VAROITUS Tarkista lattian tasaisuus ennen kuin sijoitat kojeiston kennot paikalleen. Kiinnitä erityistä huomiota pitkittäissuuntaan (enimmäistasaisuus 2/000). Kuva 5. b) Irrota kattolevyn kummassakin päässä olevat ruuvit. HUOMAUTUS Jos kojeistossa on vaakasuorat kaasun purkauskanavat, asenna heti aluksi liitoskannattimet kenno kerrallaan (ks. kohta 4.6.2) Kattolevyjen poisto Levyt poistetaan seuraavasti: a) Irrota kattolevyn kummassakin päässä olevat ruuvit. b) Poista levy. Kuva 6. Kuva. 75 mm leveät kennot Kuva 7. Kuva mm leveät kennot 8

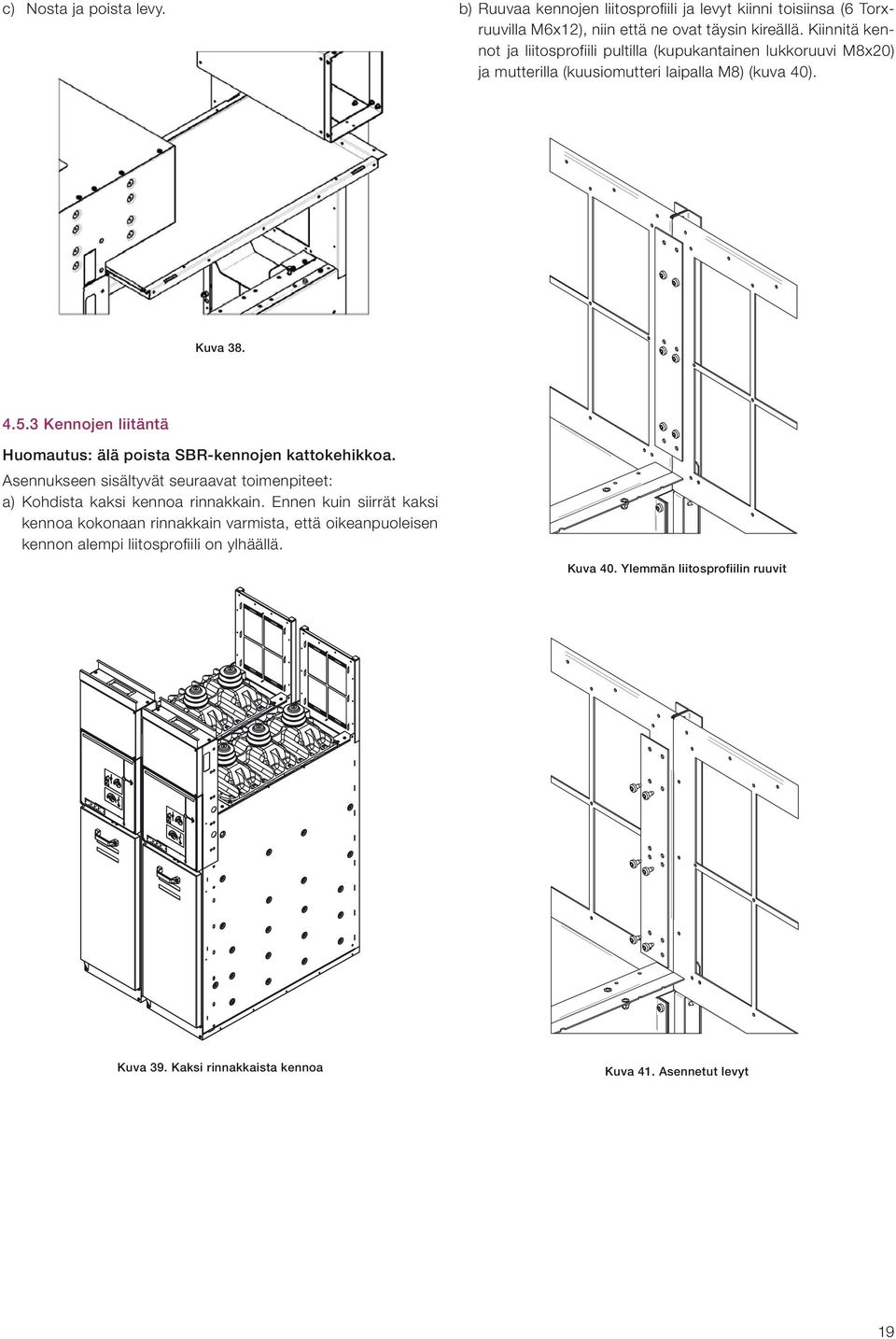

19 c) Nosta ja poista levy. b) Ruuvaa kennojen liitosprofiili ja levyt kiinni toisiinsa (6 Torxruuvilla M6x2), niin että ne ovat täysin kireällä. Kiinnitä kennot ja liitosprofiili pultilla (kupukantainen lukkoruuvi M8x20) ja mutterilla (kuusiomutteri laipalla M8) (kuva 40). Kuva Kennojen liitäntä Huomautus: älä poista SBR-kennojen kattokehikkoa. Asennukseen sisältyvät seuraavat toimenpiteet: a) Kohdista kaksi kennoa rinnakkain. Ennen kuin siirrät kaksi kennoa kokonaan rinnakkain varmista, että oikeanpuoleisen kennon alempi liitosprofiili on ylhäällä. Kuva 40. Ylemmän liitosprofiilin ruuvit Kuva 9. Kaksi rinnakkaista kennoa Kuva 4. Asennetut levyt 9

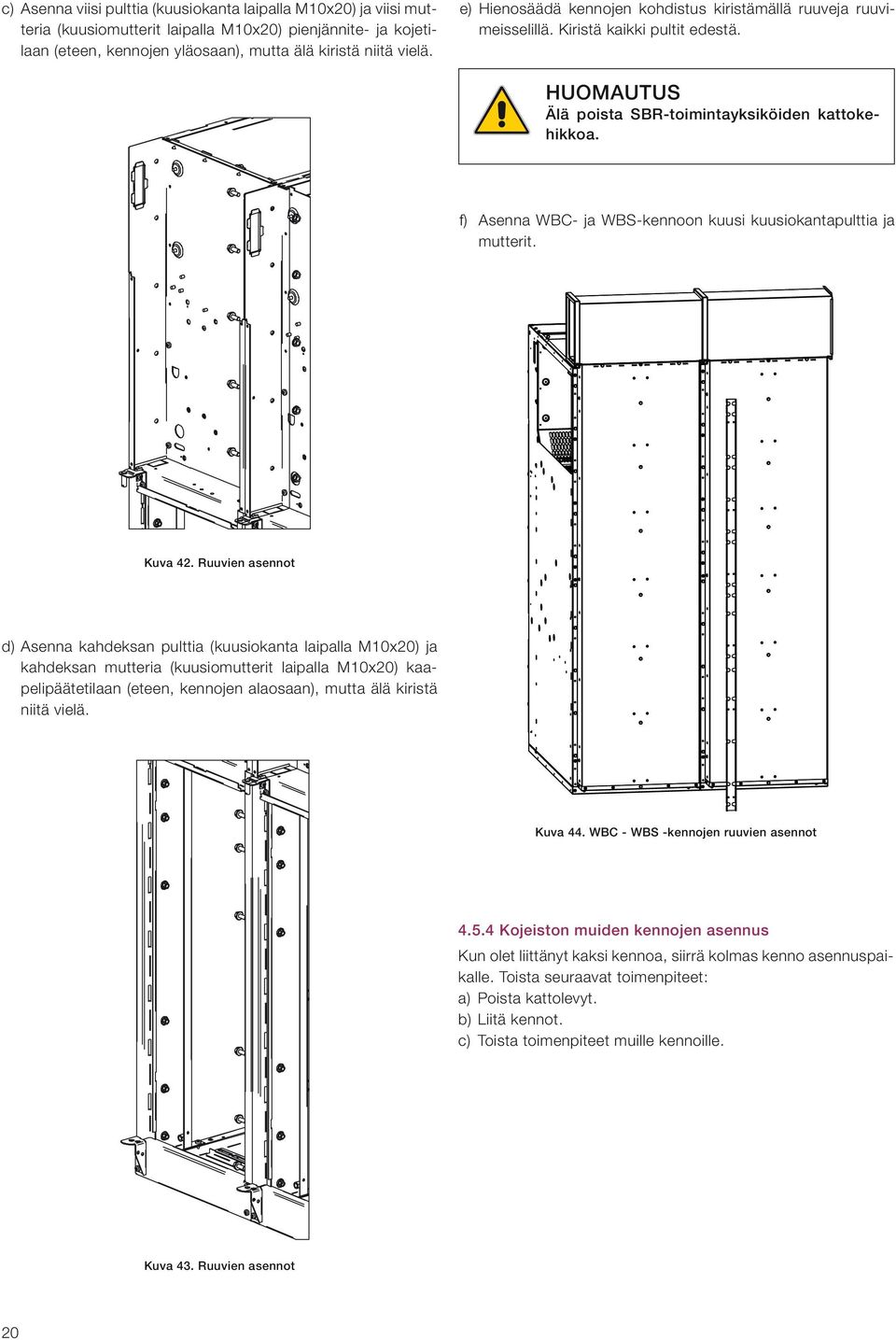

20 c) Asenna viisi pulttia (kuusiokanta laipalla M0x20) ja viisi mutteria (kuusiomutterit laipalla M0x20) pienjännite- ja kojetilaan (eteen, kennojen yläosaan), mutta älä kiristä niitä vielä. e) Hienosäädä kennojen kohdistus kiristämällä ruuveja ruuvimeisselillä. Kiristä kaikki pultit edestä. HUOMAUTUS Älä poista SBR-toimintayksiköiden kattokehikkoa. f) Asenna WBC- ja WBS-kennoon kuusi kuusiokantapulttia ja mutterit. Kuva 42. Ruuvien asennot d) Asenna kahdeksan pulttia (kuusiokanta laipalla M0x20) ja kahdeksan mutteria (kuusiomutterit laipalla M0x20) kaapelipäätetilaan (eteen, kennojen alaosaan), mutta älä kiristä niitä vielä. Kuva 44. WBC - WBS -kennojen ruuvien asennot Kojeiston muiden kennojen asennus Kun olet liittänyt kaksi kennoa, siirrä kolmas kenno asennuspaikalle. Toista seuraavat toimenpiteet: a) Poista kattolevyt. b) Liitä kennot. c) Toista toimenpiteet muille kennoille. Kuva 4. Ruuvien asennot 20

21 4.5.5 Kojeiston kiinnitys lattiaan Lattian valmistelu Paneelit voidaan asentaa vakiotyyppiselle teräsbetonilattialle. Lattiaan voidaan valmistaa tarvittaessa sopivat kourut sähkökaapeleille. Valmistelu tapahtuu samalla tavoin eri paneelityypeille ( A). Vähennä kourujen syvyys 50 mm:iin asentaessasi A:n paneeleja (monissa tapauksissa poistaaksesi ne) kohottamalla tiloja ja asettamalla ne korotetulle rautabetonialustalle, joka tulee valmistella rakennustöiden aikana. Paneelien asennus korokkeelle ) Korokkeelle asennusta suositellaan tapauksissa, joissa kaapelikouruja ei voida kaivaa. 2) Tämä ei estä sähköaseman toimintoja. Alustan pinnan tasaisuus ) Alustan tasaisuus tarkistetaan pinnalle asetettavalla 2 metrin vesivaa alla jokaiseen suuntaan. Sallittu maksimipoikkeama on enintään 5 mm. 2) Jotta pyörillä varustetut laitteet (esim. katkaisijat) eivät vaurioita alustaa, pinnan kestävyyden tulee olla vähintään MPa. Kokoojakiskoliitokset tehdään päällä olevien aukkojen kautta. a) Puhdista ja hio kokoojakiskoliitokset. b) Puhdista kokoojakiskojen osien eriste pehmeällä ja kuivalla liinalla ja tarkista, ettei niissä ole vaurioita. c) Asenna kokoojakiskot kenno kerrallaan. Aseta ruuvit, kokoojakiskot ja muut tarvittavat komponentit paikoilleen ja kiristä ne oikeisiin kiristysmomentteihin alla olevien ohjeiden mukaisesti. Ohjeet eri tyyppisille kokoojakiskoliitoksille Kokoojakiskot asettuvat päällekkäin liitoskohdista. Tämä tarkoittaa, että joka toinen kisko asennetaan toisen kiskon päälle kuten kuvassa 45. Kokoojakiskojen väliholkkeja käytetään päätykennoissa, jotta kiskot pysyvät täysin vaakasuorassa. Kiskojen väliholkki Kokoojakisko Kiskojen väliholkki Tilojen kiinnitys Tilat on kiinnitetty toisiinsa ohessa toimitetuilla pulteilla ja ruuveilla Kokoojakiskoliitokset Kenno parittomalla numerolla Kenno parillisella numerolla Kenno parittomalla numerolla Kenno parillisella numerolla Kenno parittomalla numerolla Yleisiä varoituksia ja varotoimia Kuva 45. Kokoojakiskoliitokset VAARA Kattolevyn päälle asetettu varoituskilpi varoittaa katon alla olevasta korkeajännitteestä. HUOMAUTUS Päätykennoihin asennetaan metalliset eristysliitinkannet. 24 kv:n version kaikkiin kennoihin asennetaan liittimen kumisuojus. HUOMIO Pyri asentamaan kokoojakiskot kennojen päältä. HUOMAUTUS Varmista, että kokoojakiskojen väliholkit asennetaan seuraavien kuvien mukaisesti. HUOMAUTUS Kiristä oikeaan kiristysmomenttiin. Kiristysmomentit annetaan Teräsruuvien ja -mutterien/pulttien kiristysmomentit -taulukossa. HUOMAUTUS On tärkeää, että ruuvit ovat oikeanpituisia. 2

22 Seuraavissa kuvissa näytetään kokoojakiskoliitokset kuormanerotinkennoille. Tarvittavat osat luetellaan taulukossa 5. Niissä esitellään kokoojakiskoliitokset jokaiselle kennotyypille, joilla on erilaiset nimellisvirrat ja -jännitteet. Jokaisessa kuvassa viitataan taulukon 5 osanumeroihin. Kaikki kennotyypit Osa Nimi. Joustoaluslaatta 2. Kuusiokoloruuvi M0x40. Kiskojen väliholkki 4. Kentänohjain 5. Kuusiokoloruuvi M0x60 6. Aluslaatta 7. Mutteri M0 8. Aluslaatta 9. Eristävä liitinkansi 0. Hopeoitu aluslaatta D0. Kokoojakisko 2. Lautasaluslaatat D0. Kuusiomutteri M0 4. Kiskojen väliholkki D0 5. Tasausrengas D0 6. Kuusiokoloruuvi, kupukanta M0x0 7. Kuusiokoloruuvi, kupukanta M2x40 8. Kuusiokoloruuvi, kupukanta M2x60 9. Mutteri M2 20. Lautasaluslaatta D2 2. Kuusiokoloruuvi, kupukanta M2x Kiskojen väliholkki D2 2. Kuusiokoloruuvi, kupukanta M2x0 24. Kuusiokoloruuvi, kupukanta M0x60. Kuusiokoloruuvi, kupukanta M0x Kuusiokoloruuvi, kupukanta M0x70 Taulukko 5. Luettelo käytetyistä osista 22

23 2-7,5 kv:n kuormanerotinkenno A Kuva kv:n kuormanerotinkenno 60 A Kuva ,5 kv:n kuormanerotinkenno 0 A Kuva 48. 2

24 DRS/DRC-pääty- tai pitkittäiskennot DRC- ja DRS-kennojen kokoojakiskoja ei asenneta suoraan kuormanerottimen tai holkin päälle. Jotta ruuvit kyetään kiris- tämään asianmukaisesti, kokoojakiskojen alle tulee asentaa mutterit. 2-7,5 kv:n DRS/DRC-pääty- tai pitkittäiskennot A Kuva kv:n DRS/DRC-pääty- tai pitkittäiskennot 60 A ,5 kv:n DRS/DRC-pääty- tai pitkittäiskennot 0 A Kuva Kuva

25 Enintään 24 kv:n SBR-kennot 60 A Kennot eristimillä Kuva 52. Kiskojen ulostulo vasemmalla Kuva 5. Kiskojen ulostulo oikealla Kennot, joissa on virtamuuntajat ja Combisensor Kuva 54. Kiskojen ulostulo vasemmalla Kuva 55. Kiskojen ulostulo oikealla

26 60 A:n WBC - WBS -keskikenno 0 A:n WBC - WBS -keskikenno Kuva A:n keskikenno Kuva A:n keskikenno 60 A:n WBC - WBS -päätykenno 0 A:n WBC - WBS -päätykenno Kuva A:n päätykenno Kuva A:n päätykenno 26

27 WBC - WBS -kennojen ja 2-7,5 kv:n kuormanerotinkennojen 60 A liitospaneeli Kuva ,5 kv:n keskikenno 60 A Kuva ,5 kv:n päätykenno 60 A WBC - WBS -kennojen ja 2-7,5 kv:n kuormanerotinkennojen 800 A liitospaneeli Kuva ,5 kv:n keskikenno 800 A Kuva ,5 kv:n päätykenno 800 A 27

28 4.5.2 Kattolevyjen uudelleenasennus Asennukseen sisältyvät seuraavat toimenpiteet: ) Asenna kattolevy. 2) Asenna kattolevyjen poiston yhteydessä poistetut ruuvit takaisin. ) Pääty- ja pitkittäiskennot: Asenna lisäkattolevy ja palosuojalevyt normaalien kattolevyjen päälle. Niitä ei tarvitse ruuvata kiinni (lisäkattolevyjä ei käytetä tiivistämättömässä IAC- ja 2,5 ka:n IAC AFL -versiossa). 4.6 Kaasun purkauskanavat 4.6. Kaasun purkauskanavien asennus Yleensä kaasun purkauskanavat on esiasennettu. a) Asenna kaasun pystypurkauskanava. Varmista, että lisäkattolevy on asennettu kuvan 64 mukaisesti. Kuva 66. Kaasun pystypurkauskanavan asennus Kuva 64. Palosuojalevyn ja lisäkattolevyn asennus Varmista, että lisäkattolevyn taivutetut reunat asettuvat täysin kattolevyn reunojen alle. b) Asenna ruuvit pystykanavaan (6 Torx-ruuvia M6x20) ja pohjalevyyn (5 Torx-ruuvia M6x2) ja kiristä ne kuvan 67 mukaan. 4) Asenna katon liitosprofiili kuudella ruuvilla (Torx-ruuvit M6x2). Kuva 65. Katon liitosprofiili Kuva 67. Pystykanavan ja pohjalevyn ruuvit 28

29 c) Ruuvaa muut kolme ruuvia (Torx M6x2) pohjalevyyn kuvan 68 mukaan. Kuva 70. Asennettu kaasun purkauskanava Kuva 68. Pohjalevyn muut ruuvit Kaasun purkauskanavien liitäntä a) Asenna alakiinnitin. b) Asenna yläkiinnitin ja ruuvaa ruuvit kiinni (2 kuusiokantapulttia laipalla M6x0). d) Asenna vaakakanava pystykanavaan. Asenna ruuvit ja mutterit kuvan 70 mukaan (4 Torx-ruuvia M6x2, tukitanko ja 2 kuusiomutteria M6). Kuva 69. Vaakakanavan ruuvit ja mutterit Kuva 7. Yläkiinnitin 29

30 Kuva 72. Liitetty kaasun purkauskanava; lisäkanava ja päätylevy Kuva 74. Sivulta Kuvassa 72 on lisäkanava ja päätylevy. Osat liitetään samalla tavoin kuin edellisissä vaiheissa. Lisäkanavaa käytetään päätykennossa mahdollisten valokaarikaasujen suuntaamiseksi ulos kojeistohuoneesta. Kojeiston ohessa toimitetaan aina metrin lisäkanava. Tilauksesta voidaan toimittaa enintään 2 metriä pitkä lisäkanava. 750 mm:n kenno: a) Asenna suuri pohjalevy. b) Asenna levy kaasun purkauskanavien keskelle. Esimerkki kaasun korkeasta ulostulosta sivulta Esimerkki kaasun ulostulosta sivulta Kuva 75. Edestä Kuva 7. Edestä 0

31 Kuva 78. Ylhäältä Esimerkki korkeasta ulostulosta takaa Kuva 76. Sivulta Esimerkki ulostulosta takaa Kuva 79. Sivulta Kuva 77. Sivulta Kuva 80. Ylhäältä

32 4.7 Ulosvedettävällä katkaisijalla ja kuormanerottimella (GSec) varustettujen paneelien kytkentä WBC/WBS/BME-tilojen erilaisen tyypin ja omnibus-kiskojen korkeuden vuoksi suora kytkentä ei ole mahdollista kuormanerotin- ja/tai katkaisijapaneeleihin. Tämä koskee sekä 700 mm että mm korkeita paneeleja. Näitä tiloja varten on kehitetty sovituspaneelit, joiden avulla voidaan kytkeä kokoojakiskot. Sovituspaneelin korkeus on mm. Sovituspaneelin ominaisuudet ovat samat kuin vakiopaneelilla, joten sitä voidaan käyttää tulo/lähtöliitännöille. Saatavilla on seuraavanlaisia sovituspaneeleja: Kenno Leveys (mm) Paino (*) (kg) SDC SFC SFV SBC () DRC (*) Arvioitu paino, jossa on otettu huomioon peruskenno 60 A:n kokoojakiskoilla ilman virta- ja jännitemuuntajaa ja sulakkeita () Voidaan kytkeä ainoastaan ulosvedettävänn katkaisijan sisältävien WBC/WBS/BMEkennojen vasemmalle puolelle Tilauksesta saatavilla on sovituspaneeli UniSec-kojeistojen kytkemiseksi muihin ABB UniMix- ja UniSwitch-kojeistoihin Kuva 8. 2

33 5. Kaapelipäätteet 5. Kaapelien asennus HUOMAUTUS Keskijännitekaapelit on sijoitettu kohtiin L, L2 ja L edestä taakse. 5.. Kaapelien asennus Komponentit Kuva 8. Keskijännitekaapelien kansi 2. Kaapelikansi 2. Kaapelitiiviste. Kaapelituki 4. Kuusiomutterit laipalla 9ADA289 M6 - teräs 8 A2F 5. Lieriökantainen Torx plus -ruuvi Fastite-ruuvi M6x HQ - BA 4 Toimenpiteet. Poista kaapelikiinnikkeet, kaapelilistat, läpivientiholkit ja pohjalevyt. a) Ruuvaa irti kahdeksan pulttia lattiasta ja poista pohjalevyt. Kuva 82. Komponentit. Pohjalevy 2. Kaapelin läpivientiholkki. Kaapelilista 4. Kaapelikiinnike HUOMAUTUS Kaapelikiinnikkeet ovat valinnaisia. Kuva 84. Poisto suoritettu

34 2. Kaapelit a) Vedä kaapelit avoimen pohjaosan läpi kennoon. Mittaa ja leikkaa kaapelit sopivan pituisiksi ottaen huomioon kaapelipäätteiden ja -kenkien asennusvarat. b) Sovita läpivientiholkit kaapelin läpimittaan ja kiinnitä ne kaapeliin Kuva 87. Pohjalevyjen, kaapelilistojen, kaapelikiinnikkeiden ja läpivientiholkkien asennus d) Ruuvaa kaikki kahdeksan mutteria kiinni. Kuva 85. Kaapelit ja läpivientiholkit c) Valmistele eristävät päät ja asenna ne kaapelin sydämiin valmistajan ohjeiden mukaan. d) Liitä kaapelit kaapelipäätteisiin kuvan 86 mukaan. Varokekuormanerotinkennon kaapelipäätteen enimmäisleveys on 0 mm. HUOMAUTUS Katkaisijakennon pohjalevyt tulee kiinnittää mahdollisimman kauas toisistaan, jotta kaapelit voidaan kiinnittää mahdollisimman pystysuoraan asentoon. HUOMAUTUS Tarkista sähkökaapeleita asentaessasi, että niiden maadoitusjohdin kulkee toroidiin (ks. kuva). Kuva 86. Kaapelien liitäntä. Kaapelikiinnike a) Poista kaksi mutteria (vaihetta kohti) kaapelikiinnikkeen vasemmalta puolelta. b) Poista kaapelikiinnikkeiden irtosivut. c) Asenna pohjalevyt, läpivientiholkit, kaapelikiinnikkeet ja kaapelilistat sekä kahdeksan mutteria kennon lattiaan kuvan 87 mukaan. Kuva 88. HUOMAUTUS Tarkista, että toroidi asennetaan P-puoli AINA laitteiston eteen. 4

35 4. Kaapelikiinnike a) Asenna irto-osat takaisin kuvan 89 mukaan RLC-kennon kaapelien asennus RLC-kennon kaapelipäätetila Kuva 89. Kaapelikiinnikkeiden irto-osien asennus b) Kiristä kaikki kuusi mutteria. Kuva 9. Kaapelipäätetila HUOMAUTUS Kiristä oikeaan kiristysmomenttiin. Ks. oppaan lopussa olevaa kiristysmomenttitaulukkoa! Avaa RLC-kennon kaapelipäätetila. ) Ruuvaa auki RLC-kennon etukannen yläreunan ruuvit, nosta ja poista RLC-kennon etukansi. Kuva 90. Valmiit kaapelit Kuva 92. RLC-kennon etukansi 5

36 2) Ruuvaa irti RLC-kennon sivukannen ylä- ja takaosa. Nosta ja poista RLC-kennon sivukansi. 4) R uuvaa irti, nosta ja poista RLC-kennon kaapelisuojuksen sisälevy. Kuva 9. RLC-kennon kansi Kuva 95. RLC-kennon sisälevy ) Ruuvaa irti, nosta ja poista kaksi metallilevyä. Liitä keskijännitekaapelit. ) Katkaise RLC-kennon alareunassa olevat kaapeliläpiviennit kaapelin läpimittaan ja kiinnitä RLC-kennon keskellä olevat kaapelit kiinnitysosaan. Kuva 94. RLC-kennon poikkiosa Kuva 96. RLC-kennon kaapelien kiinnitysosat 6

37 Kuva 00. RLC-kennon maadoituskaapelien päätteet Kuva 97. RLC-kennon pohjassa oleva kaapeliläpivienti Sulje RLC-kennon kaapelipäätetila. Suorita samat toimenpiteet vastakkaisessa järjestyksessä avataksesi RLC-kennon kaapelipäätetilan. 5.. WBC-kennon kaapelien asennus a) Avaa kaapelipäätetilan A ovi ruuvaamalla irti uritetut ruuvit A. A Kuva 98. Hajotuskuva RLC-kennon pohjan kaapelien kiinnitysosista 2) L iitä kaapelit piirikiskoon. A Kuva 0. b) Poista tarvittaessa alempi etukansi ruuvaamalla irti ruuvit C ja C2. Kuva 99. RLC-kennon kaapelipäätteiden liitännät ) Liitä kaapelien maadoitusvaippa lähelle muovikiinnittimiä. B B C C C2 (on both sides) Kuva 02. 7

38 c) Poista jännitemuuntajien (TV) levy D (jos asennettu) ruuvaamalla irti ruuvit D ja D2 (jännitemuuntajan tyypistä riippuen). d) Poista ylijännitesuoja (jos asennettu) ruuvaamalla irti ruuvit E, E2 ja E. f) Asenna kaikki komponentit takaisin. F G E D D2 D E H Kuva 05. D E E2 E Kuva 0. Kaapelien liitännät e) Liitä keskijännitekaapelit H pulteilla H. H H Kuva 04. Paneelit Leveys Kaapelien enimmäismäärä SDC SFC HBC SBC SBR DRC WBC Kaapelien enimmäispoikkipintaala (mm 2 ) HUOMAUTUS Jos tilaa on enemmän, katkaisijatilan levy voidaan poistaa. 8

39 5.2 Ohjauskaapelit Kennojen välinen sisäinen kaapelointi on helppo tehdä toisiokojetilan sivuseinissä olevien aukkojen kautta. Kennojen välisten liitoskaapelien toimituksessa sovelletaan toimitusaikojen mukaan kahta erilaista käytäntöä: kaapelit eivät sisälly toimitukseen kaapelit toimitetaan toisiokojetilaan kerittynä nippuna. Taulukossa 6 annetaan riviliittimien oikeat kiristysmomentit. Riviliittimet Liitäntäriman leveys (mm) Kaapelin poikkipintaala (mm 2 ) Kiristysmomentti (Nm) 5 0,2-2,5 0,4-0,6 6 0,2-4 0,5-0,8 8 0,5-6 0,8- Taulukko 6. Riviliittimet Saatavilla olevat vaihtoehdot ohjauskaapelien sisäänvientiin: kojeiston kumpaankin päähän voidaan kiinnittää sivukouru kaapelikouru voidaan sijoittaa myös kojeiston päälle, jossa se tukee esimerkiksi yläpuolella olevasta kaapelihyllystä tulevia kaapeleita. 5. Kojeiston maadoitus Jokainen kenno on varustettu maadoituskiskoilla, jotka kulkevat pitkittäissuunnassa kennon alaosassa edessä. Kiskot tulee liittää luvun 5.. ohjeiden mukaan. Aseman maadoitusjärjestelmä tulee liittää kojeiston päätykennoon. Jos kojeistossa on yli kahdeksan kennoa, aseman maadoitusjärjestelmä suositellaan liittämään kumpaankin päätykennoon. Kuvassa 0 näytetään aseman ulkoinen maadoitusliitäntäkohta kennon sisällä. Kaikki kojeet on liitetty maadoituskiskoon kojeiston kotelon kautta. Jos kennot on liitetty yhteen, niiden välinen sähköliitäntä kestää nimellisarvojen mukaista termistä rajavirtaa ja huippuvirtaa maadoituspiirissä. 5.. Maadoituskiskon asennus Asennukseen sisältyvät seuraavat toimenpiteet: a) Ruuvaa oikeanpuoleinen ruuvi irti (jos oikealla puolella on toinen kenno) ja löysää muut kaksi ruuvia. Siirrä maadoituskisko seuraavaan vasemmalla puolella olevaan kennoon. Kuva 07. Seuraavaan vasemmalla puolella olevaan kennoon siirretty maadoituskisko b) Siirrä maadoituskisko kennoon oikeanpuoleisesta kennosta (jos oikealla puolella on toinen kenno). Lisää oikeanpuoleinen ruuvi ja kiristä kaikki ruuvit uudelleen oikeaan momenttiin. Kuva 06. Ohjauskaapelien sisäänviennit Kuva 08. Seuraavaan oikeanpuoleiseen kennoon siirretty maadoituskisko 9

40 c) Maadoituskisko on asennettu. HUOMAUTUS Kiristä oikeaan kiristysmomenttiin SBR-toimintayksikön paneelien väliset päämaadoitusliitännät a) Asenna suojakiskon johdin SBR-toimintayksikön paneelien väliin. Kuva 09. Asennettu maadoituskisko d) Maadoituskaapelit voidaan asentaa pulteilla kuvan 0 mukaan. Maadoitussymbolilla merkitty pultti M2 on tarkoitettu aseman ulkopuoliselle maadoitusjärjestelmälle, muut pultit M0 ( kpl) kaapelivaipoille tai muille maadoitusjärjestelmille. Kuva 2. SBR-kennon kiskon suojajohdin b) Liitä L-muotoinen suojajohdin SBR-kennon ja muiden paneelien väliin. 5.. WBC - WBS -kennojen päämaadoituspiirin liitäntä a) Asenna maadoituskisko kennojen väliin ja liitä se päämaadoituspiiriin. Kuva 0. Maadoituskaapelien paikat e) Liitä maadoituskaapelit SBR-toimintayksikön päämaadoituskiskoon. 5.4 Asennuksen lopputyöt Tarkistettavat kohdat Tarkista, ettei kojeiston maalatuissa pinnoissa ole vaurioita ja korjaa tarvittaessa. Tarkista ruuviliitokset ja kiristä tarvittaessa. Kiinnitä erityistä huomiota liitoksiin, jotka on tehty asennettaessa kokoojakiskoja ja maadoitusjärjestelmää. Puhdista kojeisto perusteellisesti. Poista kaikki ylimääräiset esineet kennoista. Asenna kaikki asennus- ja liitäntätöiden aikana poistetut suojukset ym. takaisin. Sulje kaikki kojeiston koteloon jääneet aukot, ellei niitä tarvita enää. Tarkista, että erotuskoskettimet ja lukitusmekanismit toimivat ongelmitta ja rasvaa ne tarvittaessa uudelleen Isoflex Topas NCA 52 -rasvalla. Aseta ulosvedettävän katkaisijan osat tarvittaessa paikalleen ja liitä ne ohjauskaapeleihin. Sulje kennojen ovet huolellisesti. Kuva. SBR-kennon päämaadoituskisko 40

41 A. Teräsruuvien ja mutterien/pulttien kiristysmomentit Mutterit ja pultit Enimmäiskiristysmomentti [Nm] Tyyppi Teräs, luokka 8.8 M4 M5 5 M6 9 M8 22 M0 45 M2 75 M6 85 Kuusiokantapultit laipalla Enimmäiskiristysmomentti [Nm] Tyyppi Teräs, luokka 90 M5 9 M6 6 M8 4 M0 58 M2 97 M6 Lieriökantaiset kuusiokoloruuvit Enimmäiskiristysmomentti [Nm] Tyyppi Teräs, luokka 8.8 M4 2 M5 4 M6 8 M8 2 M0 5 M2 50 M6 0 Lieriökantaiset fastite-ruuvit torx-uralla Enimmäiskiristysmomentti [Nm] Tyyppi Teräs, luokka 8,8 M6 20 Käytä taulukoissa annettuja arvoja, ellei momenttia ole määritetty liitostyyppien taulukossa. Kupukantaiset Torx-kuusiokoloruuvit Enimmäiskiristysmomentti [Nm] Tyyppi Teräs, luokka 8.8 Teräs, luokka 0.9 M4 2 2 M5 4 4 M6 8 8 M8 2 2 M0 0 M2 60 4

42 Liitostyyppi Kiristysmomentti [Nm] M5 M6 M8 M0 M2 M6 Virtamuuntajaan asennetut pultit, TPU-tyypit min nimellinen maks Sähköpihteihin asennetut pultit min. 8 nimellinen 9 maks. 0 Kaapelin liitäntämutteri min nimellinen maks Kiskoliitännät min nimellinen maks Katkaisijaan asennetut pultit min. nimellinen 0 40 maks. 42

43 Liitostyyppi Kiristysmomentti [Nm] M5 M6 M8 M0 M2 M6 6 Virtamuuntajan erikoiskatkaisijaan asennetut pultit min. nimellinen 5 maks. 7 Tukieristimeen asennetut pultit min. nimellinen maks. 8 Kytkin- ja liitoskiskoon asennetut pultit min. 56 nimellinen 5 60 maks Virtamuuntajan asennuspultit min. nimellinen 40 maks. 0 GSec ja kokoojakisko min. nimellinen 5 maks. 4

44 B. Asennukseen tarvittavat työkalut Torx-avain Torx-avain TX0 Kuusiotappiavaimet 5 mm 6 mm 8 mm Hylsyavaimet 0 mm 5 mm 7 mm 9 mm Silmukka-avain mm 44

45 45

46 46

47

48 Lisätietoja: Your sales contact: More product information: VFM Rev. K, fi Installation manual (UniSec) (mt) Tiedot ja piirrokset eivät ole sitovia. Pidätämme itsellemme oikeuden tehdä muutoksia tuotteen teknisen kehityksen myötä. Copyright 204 ABB. All rights reserved.
