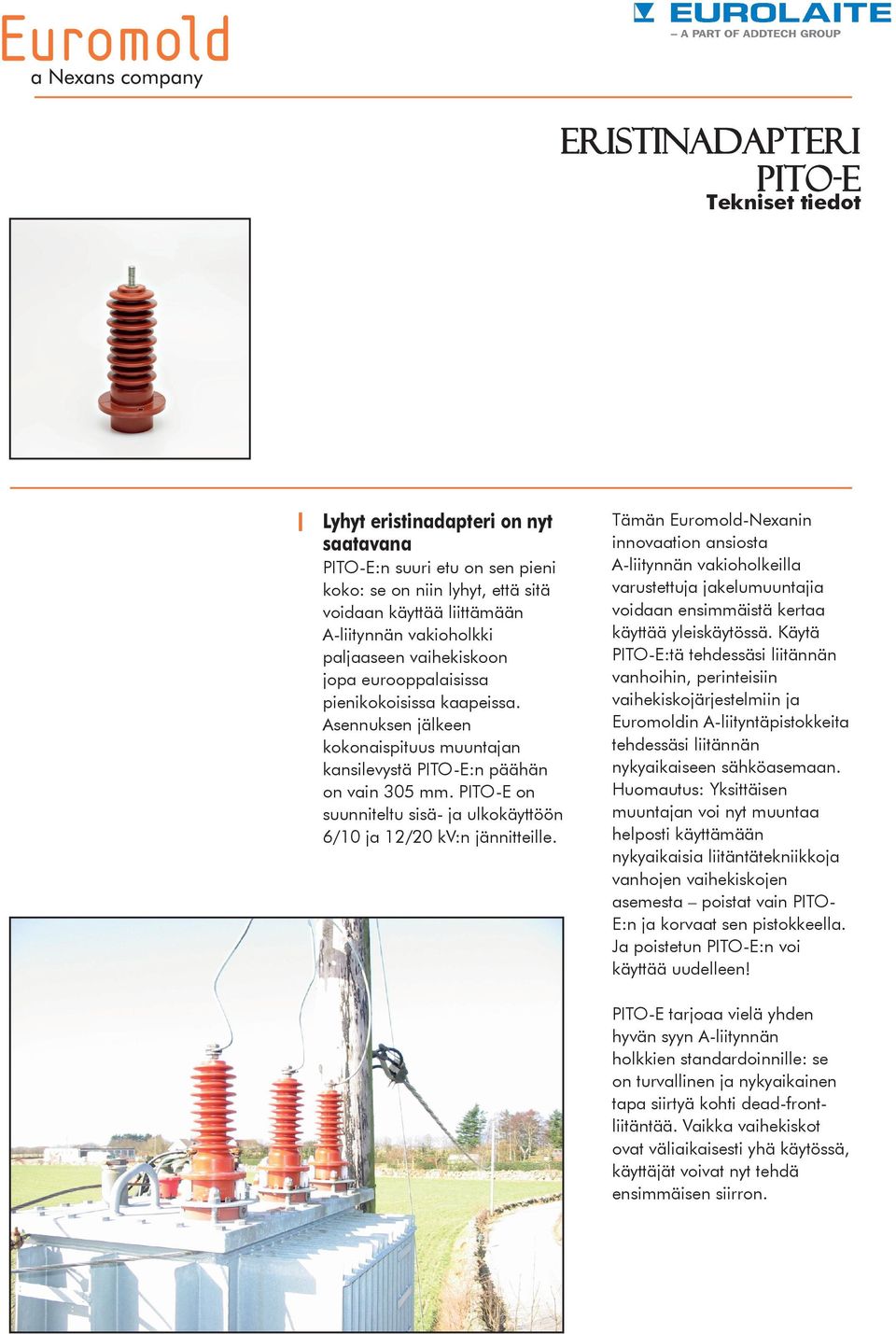

1 Eristinadapteri Tekniset tiedot Lyhyt eristinadapteri on nyt saatavana :n suuri etu on sen pieni koko: se on niin lyhyt, että sitä voidaan käyttää liittämään A-liitynnän vakio paljaaseen vaihekiskoon jopa eurooppalaisissa pienikokoisissa kaapeissa. Asennuksen jälkeen kokonaispituus muuntajan kansilevystä :n päähän on vain 305 mm. on suunniteltu sisä- ja ulkokäyttöön 6/0 ja /0 kv:n jännitteille. Tämän Euromold-Nexanin innovaation ansiosta A-liitynnän vakioholkeilla varustettuja jakelumuuntajia voidaan ensimmäistä kertaa käyttää yleiskäytössä. Käytä :tä tehdessäsi liitännän vanhoihin, perinteisiin vaihekiskojärjestelmiin ja Euromoldin A-liityntäpistokkeita tehdessäsi liitännän nykyaikaiseen sähköasemaan. Huomautus: Yksittäisen muuntajan voi nyt muuntaa helposti käyttämään nykyaikaisia liitäntätekniikkoja vanhojen vaihekiskojen asemesta poistat vain PITO- E:n ja korvaat sen pistokkeella. Ja poistetun :n voi käyttää uudelleen! tarjoaa vielä yhden hyvän syyn A-liitynnän en standardoinnille: se on turvallinen ja nykyaikainen tapa siirtyä kohti dead-frontliitäntää. Vaikka vaihekiskot ovat väliaikaisesti yhä käytössä, käyttäjät voivat nyt tehdä ensimmäisen siirron.

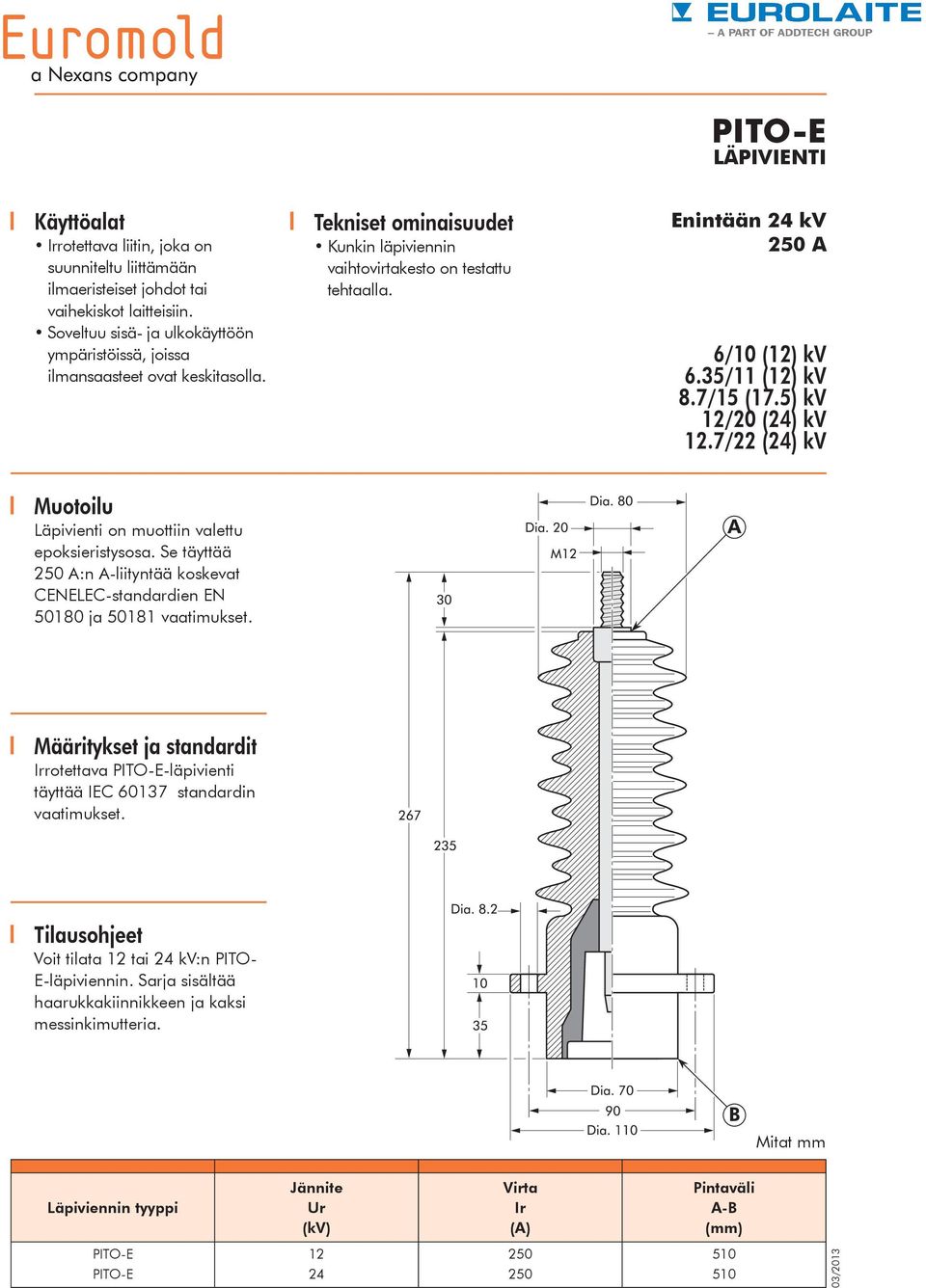

2 LÄPIVIENTI Käyttöalat Irrotettava liitin, joka on suunniteltu liittämään ilmaeristeiset johdot tai vaihekiskot laitteisiin. Soveltuu sisä- ja ulkokäyttöön ympäristöissä, joissa ilmansaasteet ovat keskitasolla. Tekniset ominaisuudet Kunkin läpiviennin vaihtovirtakesto on testattu tehtaalla. Enintään 4 kv 50 A 6/0 () kv 6.35/ () kv 8.7/5 (7.5) kv /0 (4) kv.7/ (4) kv Muotoilu Läpivienti on muottiin valettu epoksieristysosa. Se täyttää 50 A:n A-liityntää koskevat CENELEC-standardien EN 5080 ja 508 vaatimukset. Määritykset ja standardit Irrotettava -läpivienti täyttää IEC 6037 standardin vaatimukset. Tilausohjeet Voit tilata tai 4 kv:n PITO- E-läpiviennin. Sarja sisältää haarukkakiinnikkeen ja kaksi messinkimutteria. Mitat mm Läpiviennin tyyppi Jännite Ur (kv) Virta Ir (A) Pintaväli A-B (mm) /03

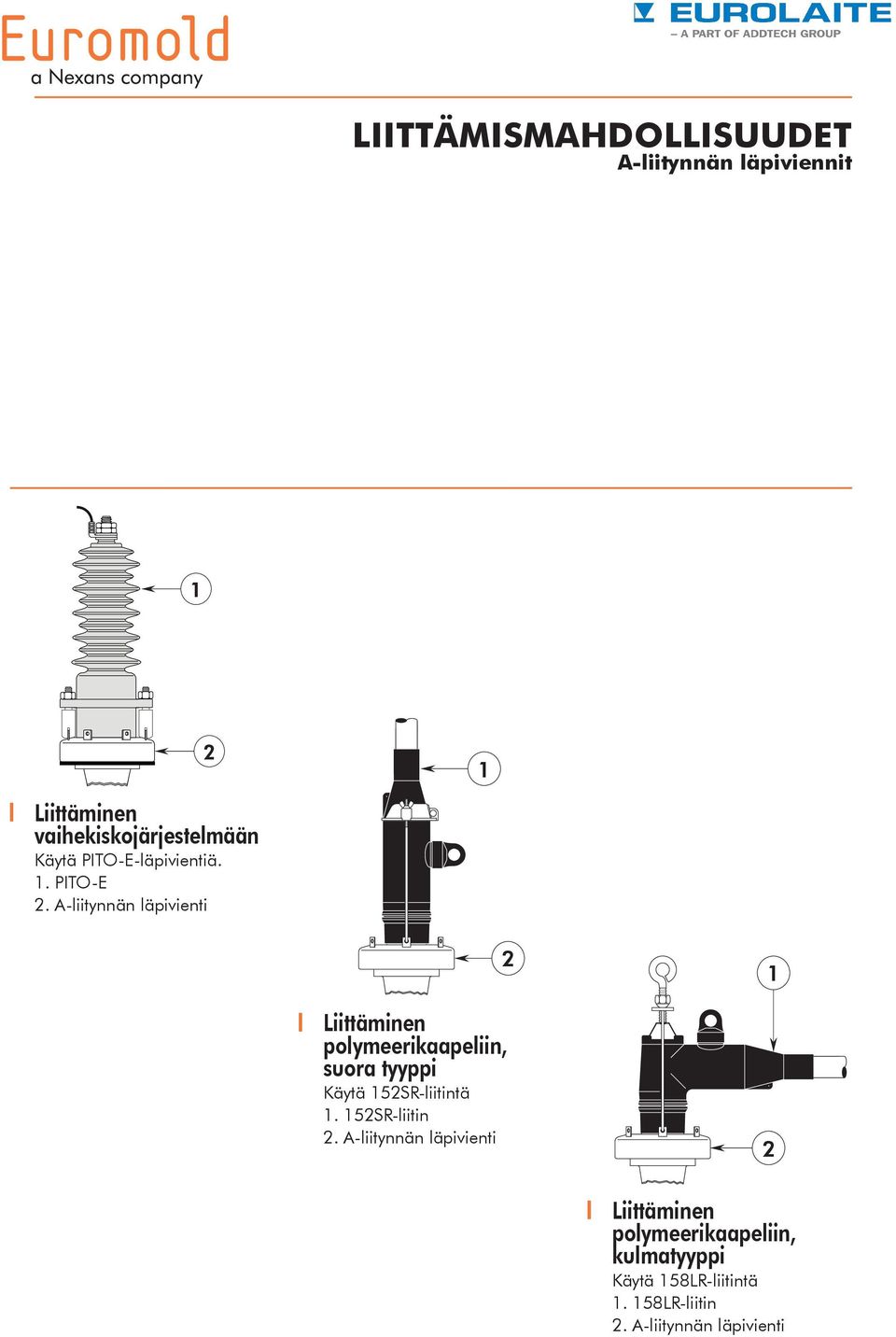

3 LIITTÄMISMAHDOLLISUUDET A-liitynnän läpiviennit Liittäminen vaihekiskojärjestelmään Käytä -läpivientiä... A-liitynnän läpivienti Liittäminen polymeerikaapeliin, suora tyyppi Käytä 5SR-liitintä. 5SR-liitin. A-liitynnän läpivienti Liittäminen polymeerikaapeliin, kulmatyyppi Käytä 58LR-liitintä. 58LR-liitin. A-liitynnän läpivienti

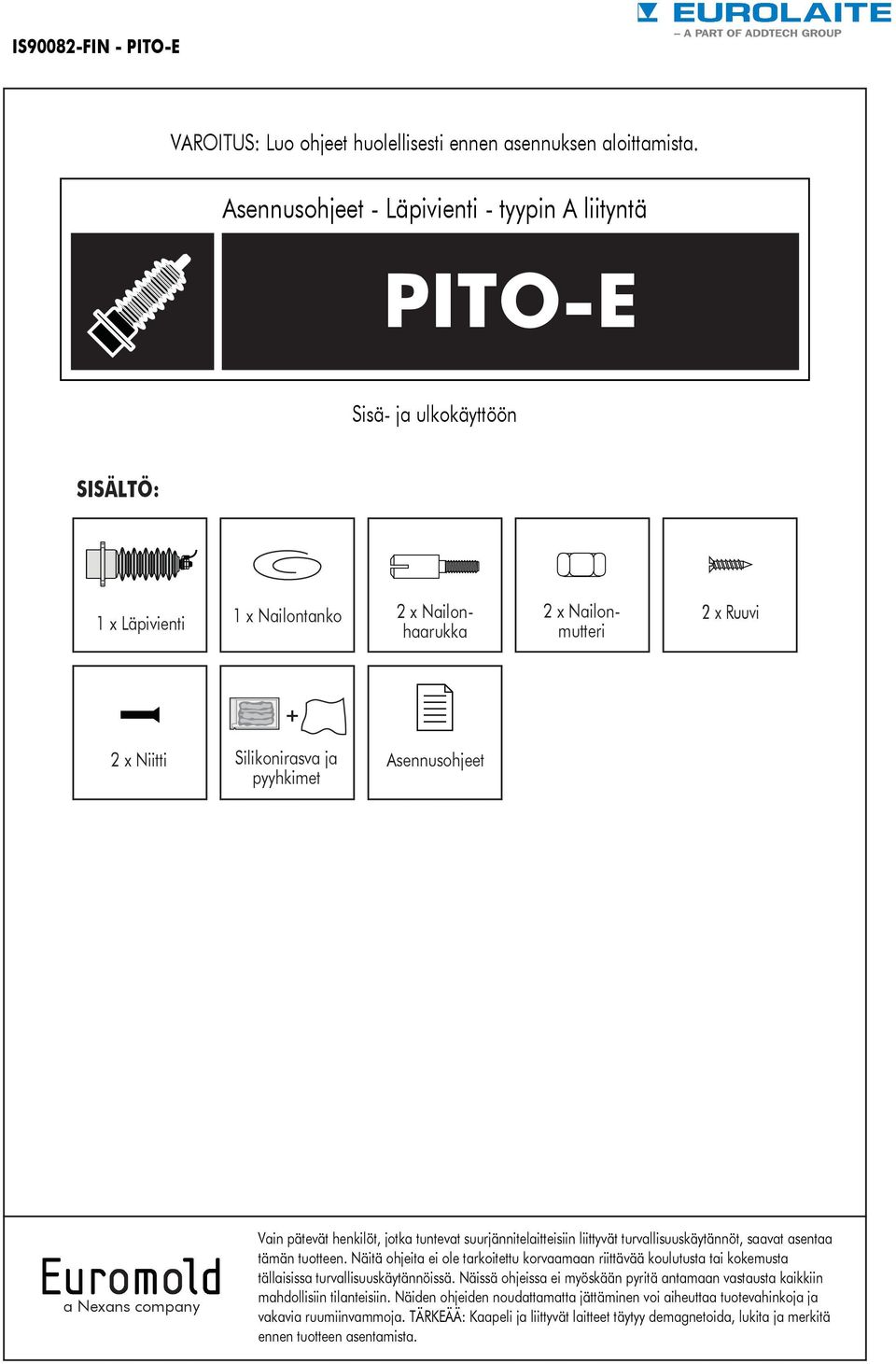

4 IS9008-FIN - VAROITUS: Luo ohjeet huolellisesti ennen asennuksen aloittamista. Asennusohjeet - Läpivienti - tyypin A liityntä Sisä- ja ulkokäyttöön SISÄLTÖ: x Läpivienti x Nailontanko x Nailonhaarukka x Nailonmutteri x Ruuvi + x Niitti Silikonirasva ja Asennusohjeet pyyhkimet a Nexans company Vain pätevät henkilöt, jotka tuntevat suurjännitelaitteisiin liittyvät turvallisuuskäytännöt, saavat asentaa tämän tuotteen. Näitä ohjeita ei ole tarkoitettu korvaamaan riittävää koulutusta tai kokemusta tällaisissa turvallisuuskäytännöissä. Näissä ohjeissa ei myöskään pyritä antamaan vastausta kaikkiin mahdollisiin tilanteisiin. Näiden ohjeiden noudattamatta jättäminen voi aiheuttaa tuotevahinkoja ja vakavia ruumiinvammoja. TÄRKEÄÄ: Kaapeli ja liittyvät laitteet täytyy demagnetoida, lukita ja merkitä ennen tuotteen asentamista.

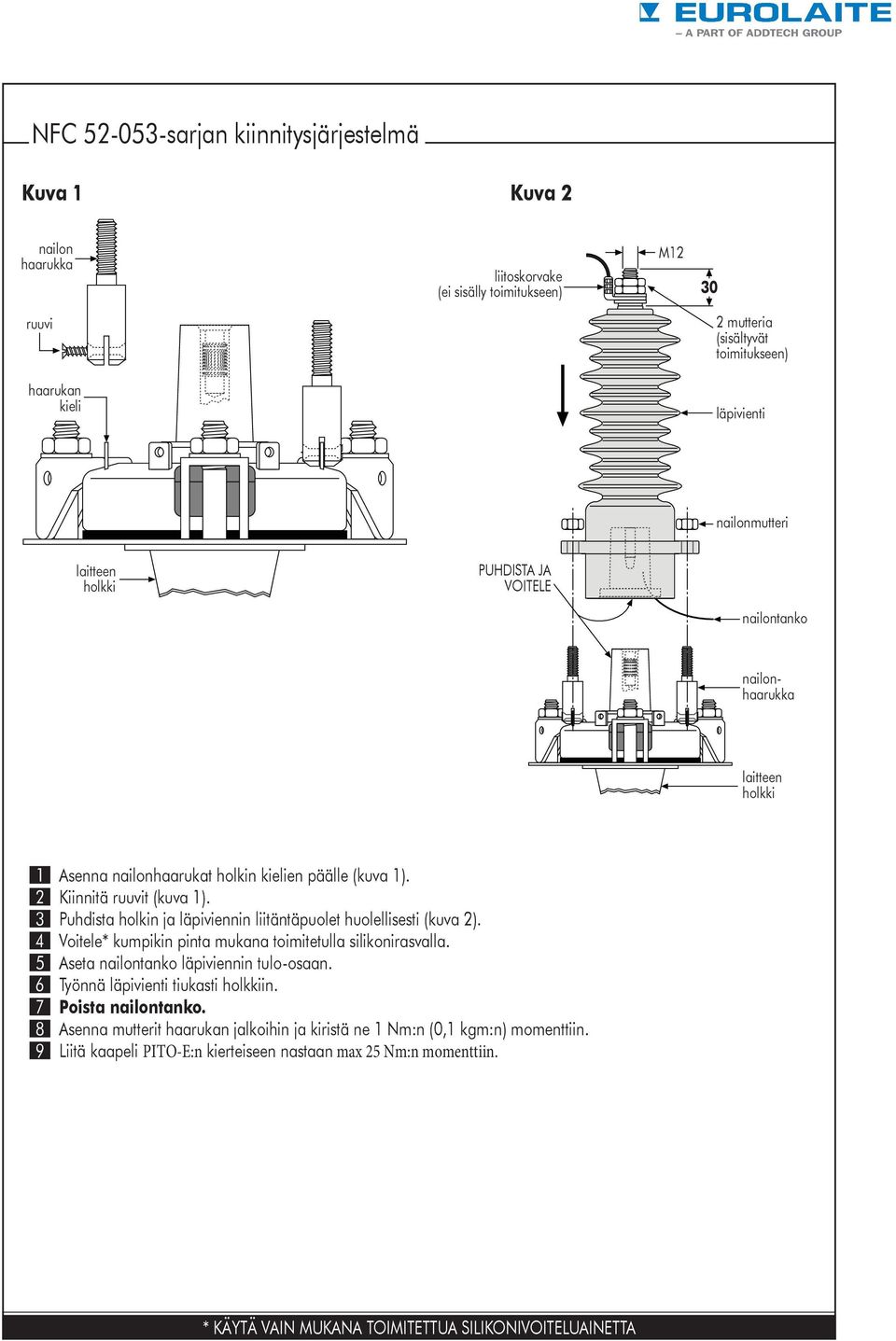

5 NFC sarjan kiinnitysjärjestelmä Kuva Kuva nailon haarukka liitoskorvake (ei sisälly toimitukseen) M 30 ruuvi mutteria (sisältyvät toimitukseen) haarukan kieli läpivienti nailonmutteri PUHDISTA JA VOITELE nailontanko nailonhaarukka Asenna nailonhaarukat holkin kielien päälle (kuva ). Kiinnitä ruuvit (kuva ). 3 Puhdista holkin ja läpiviennin liitäntäpuolet huolellisesti (kuva ). 4 Voitele* kumpikin pinta mukana toimitetulla silikonirasvalla. 5 Aseta nailontanko läpiviennin tulo-osaan. 6 Työnnä läpivienti tiukasti in. 7 Poista nailontanko. 8 Asenna mutterit haarukan jalkoihin ja kiristä ne Nm:n (0, kgm:n) momenttiin. 9 Liitä kaapeli :n kierteiseen nastaan max 5 Nm:n momenttiin. * KÄYTÄ VAIN MUKANA TOIMITETTUA SILIKONIVOITELUAINETTA

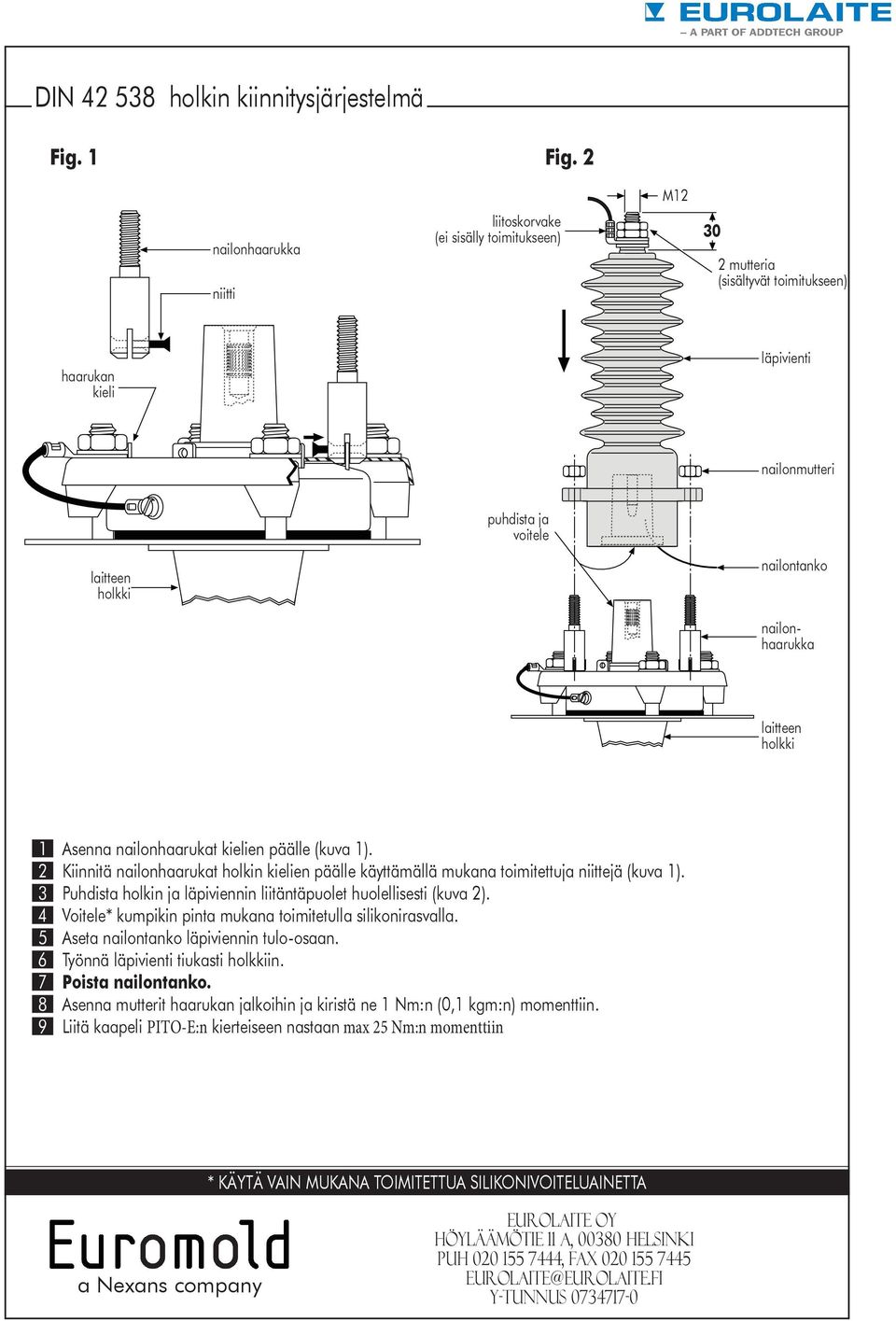

6 DIN holkin kiinnitysjärjestelmä Fig. Fig. nailonhaarukka niitti liitoskorvake (ei sisälly toimitukseen) M 30 mutteria (sisältyvät toimitukseen) haarukan kieli läpivienti nailonmutteri puhdista ja voitele nailontanko nailonhaarukka Asenna nailonhaarukat kielien päälle (kuva ). Kiinnitä nailonhaarukat holkin kielien päälle käyttämällä mukana toimitettuja niittejä (kuva ). 3 Puhdista holkin ja läpiviennin liitäntäpuolet huolellisesti (kuva ). 4 Voitele* kumpikin pinta mukana toimitetulla silikonirasvalla. 5 Aseta nailontanko läpiviennin tulo-osaan. 6 Työnnä läpivienti tiukasti in. 7 Poista nailontanko. 8 Asenna mutterit haarukan jalkoihin ja kiristä ne Nm:n (0, kgm:n) momenttiin. 9 Liitä kaapeli :n kierteiseen nastaan max 5 Nm:n momenttiin * KÄYTÄ VAIN MUKANA TOIMITETTUA SILIKONIVOITELUAINETTA a Nexans company Eurolaite Oy Höyläämötie A, Helsinki Puh , Fax eurolaite@eurolaite.fi Y-tunnus
