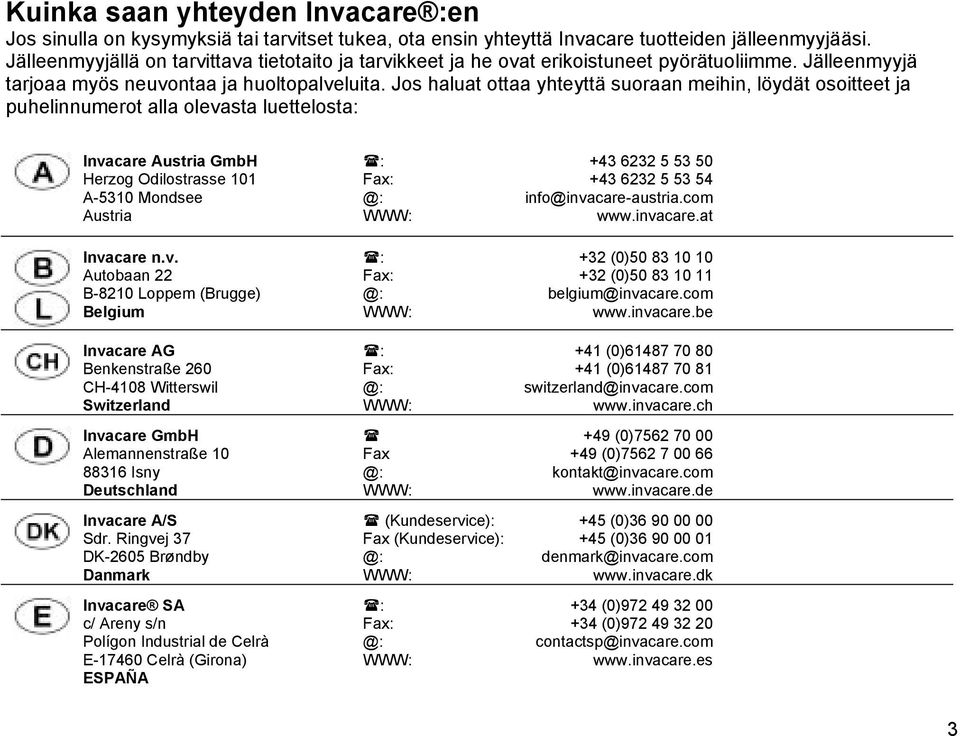

3 Kuinka saan yhteyden Invacare :en Jos sinulla on kysymyksiä tai tarvitset tukea, ota ensin yhteyttä Invacare tuotteiden jälleenmyyjääsi. Jälleenmyyjällä on tarvittava tietotaito ja tarvikkeet ja he ovat erikoistuneet pyörätuoliimme. Jälleenmyyjä tarjoaa myös neuvontaa ja huoltopalveluita. Jos haluat ottaa yhteyttä suoraan meihin, löydät osoitteet ja puhelinnumerot alla olevasta luettelosta: Invacare Austria GmbH Herzog Odilostrasse 101 A-5310 Mondsee Austria Invacare n.v. Autobaan 22 B-8210 Loppem (Brugge) Belgium Invacare AG Benkenstraße 260 CH-4108 Witterswil Switzerland Invacare GmbH Alemannenstraße Isny Deutschland Invacare A/S Sdr. Ringvej 37 DK-2605 Brøndby Danmark Invacare SA c/ Areny s/n Polígon Industrial de Celrà E Celrà (Girona) ESPAÑA : Fax: info@invacare-austria.com WWW: : +32 (0) Fax: +32 (0) belgium@invacare.com WWW: : +41 (0) Fax: +41 (0) switzerland@invacare.com WWW: (0) Fax +49 (0) kontakt@invacare.com WWW: (Kundeservice): +45 (0) Fax (Kundeservice): +45 (0) denmark@invacare.com WWW: : +34 (0) Fax: +34 (0) contactsp@invacare.com WWW: 3

4 Invacare Poirier SAS Route de St Roch F Fondettes France Invacare Ltd Pencoed Technology Park Pencoed Bridgend CF35 5AQ United Kingdom Invacare Mecc San s.r.l. Via dei Pini, 62 I Thiene (VI) ITALIA Invacare Ireland Ltd. Unit 5 Seatown Business Campus Seatown Rd, Swords County Dublin Ireland Invacare AS Grensesvingen 9 Postboks 6230 Etterstad N-0603 Oslo Norge Invacare B.V. Celsiusstraat 46 NL-6716 BZ Ede Nederland Invacare Lda Rua Estrada Velha, 949 P Leça do Balio Portugal : +33 (0) Fax: +33 (0) contactfr@invacare.com WWW: (Customer services): +44 (0) Fax (Customer services): +44 (0) uk@invacare.com WWW: : Fax: italia@invacare.com WWW: : Fax: ireland@invacare.com WWW: (Kundeservice): +47 (0) Fax (Kundeservice): +47 (0) island@invacare.com WWW: : +31 (0) Fax: +31 (0) csede@invacare.com WWW: : : Fax: portugal@invacare.com WWW: 4

5 Invacare AB Fagerstagatan 9 S Spånga Sverige (Kundtjänst): +46 (0) Fax (Kundtjänst): +46 (0) finland@invacare.com WWW: Eastern european countries European Distributor Organisation (EDO) Kleiststraße 49 D Porta Westfalica Deutschland MÖLNDAL : +46 (0) Fax: +46 (0) ginvacare@invacare.com LANDSKRONA : +46 (0) Fax: +46 (0) linvacare@invacare.com OSKARSHAMN : +46 (0) Fax: +46 (0) oinvacare@invacare.com +49 (0) Fax +49 (0) edo@invacare.com WWW: 5

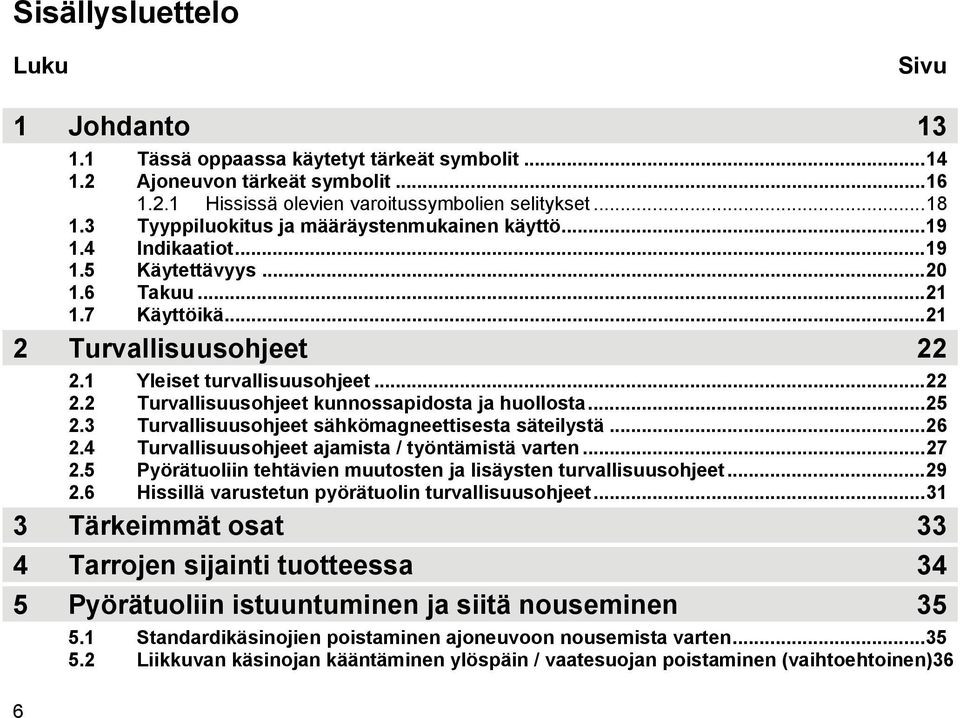

6 Sisällysluettelo Luku Sivu 1 Johdanto Tässä oppaassa käytetyt tärkeät symbolit Ajoneuvon tärkeät symbolit Hississä olevien varoitussymbolien selitykset Tyyppiluokitus ja määräystenmukainen käyttö Indikaatiot Käytettävyys Takuu Käyttöikä Turvallisuusohjeet Yleiset turvallisuusohjeet Turvallisuusohjeet kunnossapidosta ja huollosta Turvallisuusohjeet sähkömagneettisesta säteilystä Turvallisuusohjeet ajamista / työntämistä varten Pyörätuoliin tehtävien muutosten ja lisäysten turvallisuusohjeet Hissillä varustetun pyörätuolin turvallisuusohjeet Tärkeimmät osat 33 4 Tarrojen sijainti tuotteessa 34 5 Pyörätuoliin istuuntuminen ja siitä nouseminen Standardikäsinojien poistaminen ajoneuvoon nousemista varten Liikkuvan käsinojan kääntäminen ylöspäin / vaatesuojan poistaminen (vaihtoehtoinen)36 6

7 6 Ajaminen Ennen ensimmäistä käyttökertaa Paikoitus ja seisonta Esteiden ylittäminen SureStep -järjestelmä Maksimi estekorkeus Turvallisuusohjeet esteiltä alasajettaessa Näin selviydyt esteistä kunnolla Laskut ja nousut Käyttö yleisillä teillä Työntökäyttö Moottorien vapauttaminen Ohjausrasiat 44 9 Pyörätuolin sovittaminen käyttäjän istuma-asentoon Mahdollisuudet sovittaa käsinojat ja ohjausrasia Ohjausrasian sovittaminen käyttäjän käsivarsipituuden mukaan Ohjausrasian korkeussäätö Ohjausrasian korkeussäätö Käsinojien korkeussäätö Liikkuvan käsinojan säätäminen Liikkuvan käsinojan kyynärtuen kulmasäätö Käsinojien leveyssäätö Modulite-istuinyksikön säädöt Käsinojien korkeussäätö Käsinojien leveyssäätö Käsinojan syvyysasennon säätäminen (Modulite-istuinyksikkö) Istuimen leveyden säätäminen (Modulite-istuinyksikkö)

8 Istuimen syvyyden säätäminen (Modulite-istuinyksikkö) Istuinkulman säätö Sähkötoiminen Käsin säädettävä Selkänojan säätö Selkänojakulman säätö sähköisesti Selkänojakulman säätö reikälevyllä Flex- ja Kontur-istuimet Selkänojan säätäminen kaasupainejousella Selkänojan korkeuden säätäminen (Modulite-istuinyksikkö) Selkänojan leveyden säätäminen (Modulite-istuinyksikkö) Selkänojan kulman säätäminen (Modulite-istuinyksikkö) Sähköinen korkeudensäätö Manuaalinen korkeudensäätö Selkänojatyynyn säätö VIC AIR pehmusteen säätö Hissi Hississä olevien varoitussymbolien selitykset Päätuen säätö Turvavyö Turvavyötyypit Turvavyön oikea kiinnitys Pelottien säätö Leveyden säätäminen Korkeuden säätäminen Syvyyden säätäminen Korkeussäädettävän työntökahvan säätö Pöytälevyn säätö tai poisto Pöytälevyn sivusäätö Pöytälevyn syvyyssäätö / pöydän poisto Pöytälevyn kääntö sivulle...81

9 9.11 Lastenistuin (optio) Lastenistuimen päätuet Päätukien kulman / syvyyden säätö Päätuen korkeussäätö Käsinojat / kulmansäätö Selkänoja Työntökahvojen korkeussäätö (option) Selkäosan kulman säätminen sähkötoimisesti Selkänojan kulman säätö Lastenistuimen jalkatuet Jalkalevyn kulmansäätö Jalkalevyn ylöskääntö / jalkatukien poisto Jalkatukien leveyssäätö Jalkatukien pituussäätö Jalkatukien kulmansäätö KLICKfix-sovittimen käyttäminen Jalka- ja sääritukien säätäminen Keskelle asennetut jalkatuet Sähkötoimiset jalkatuet Manuaalisesti säädettävä jalkatuki Jalkatuen poistaminen Jalkatuen kulman säätö Jalkatuen pituuden säätö Jalkalevyn kulman säätö Pohjetuen kulman ja korkeuden säätö Sivulle asennetut jalkatukien pohjetuet Vari-F jalkatuki Jalkatuen kääntö ulospäin ja/tai poisto Kulman säätö Jalkatuen vasteen säätö

10 Jalkatuen pituuden säätö Vari-A jalkatuki Jalkatukien pohjetuen kääntö ulospäin ja/tai poistaminen Kulman säätö Pohjetuen vasteen säätö Jalkatukien pituussäätö Pohjelevyn korkeussäätö Pohjelevyn korkeussäätö Pohjelevyn lukituksen avaus pyörätuolista nousua varten ja kääntö taakse Kulmasäädettävän jalkalevyn säätö Kulma-ja korkeussäädettävän jalkalevyn säätö ADM jalkatui Jalkatukien pohjetuen kääntö ulospäin ja/tai poistaminen Kulman säätö Jalkatukien pituussäätö Pohjelevyn korkeussäätö Pohjelevyn korkeussäätö Pohjelevyn lukituksen avaus pyörätuolista nousua varten ja kääntö taakse Kulmasäädettävän jalkalevyn säätö Kulma-ja korkeussäädettävän jalkalevyn säätö ADE jalkatuki Jalkatukien pohjetuen kääntö ulospäin ja/tai poistaminen Kulman säätö Jalkatukien pituussäätö Pohjelevyn korkeussäätö Pohjelevyn korkeussäätö Pohjelevyn lukituksen avaus pyörätuolista nousua varten ja kääntö taakse Kulmasäädettävän jalkalevyn säätö Kulma-ja korkeussäädettävän jalkalevyn säätö Sivulle asennettujen jalkatukien leveyssäätö...145

11 11 Elektroniikka Ajoelektroniikan varmistus Pääsulake Akut Akkujen lataaminen Yleistä tietoa lataamisesta Yleisiä ohjeita lataamisesta Akkujen lataaminen Akkujen irrottaminen latauksen jälkeen Säilytys ja huolto Ohjeita akkujen käyttämisestä Akkujen kuljettaminen Akkujen käsitteleminen Yleisiä ohjeita akkujen käsittelemisestä Vahingoittuneet akut on käsiteltävä oikealla tavalla Akkujen poistaminen Kunnossapitäminen ja huoltaminen Kuljettaminen Ajoneuvosta poistuminen Pyörätuolin käyttö istuimena ajoneuvossa Ajoneuvossa istuimena käytettäessä pyörätuoli kiinnitetään näin Näin käyttäjä turvataan pyörätuolissa Pyörätuolin varmistus kuljetusta varten ilman sen käyttäjää Uudelleenkäyttö Hävittäminen Tekniset tiedot

12 17 Suoritetut tarkastukset

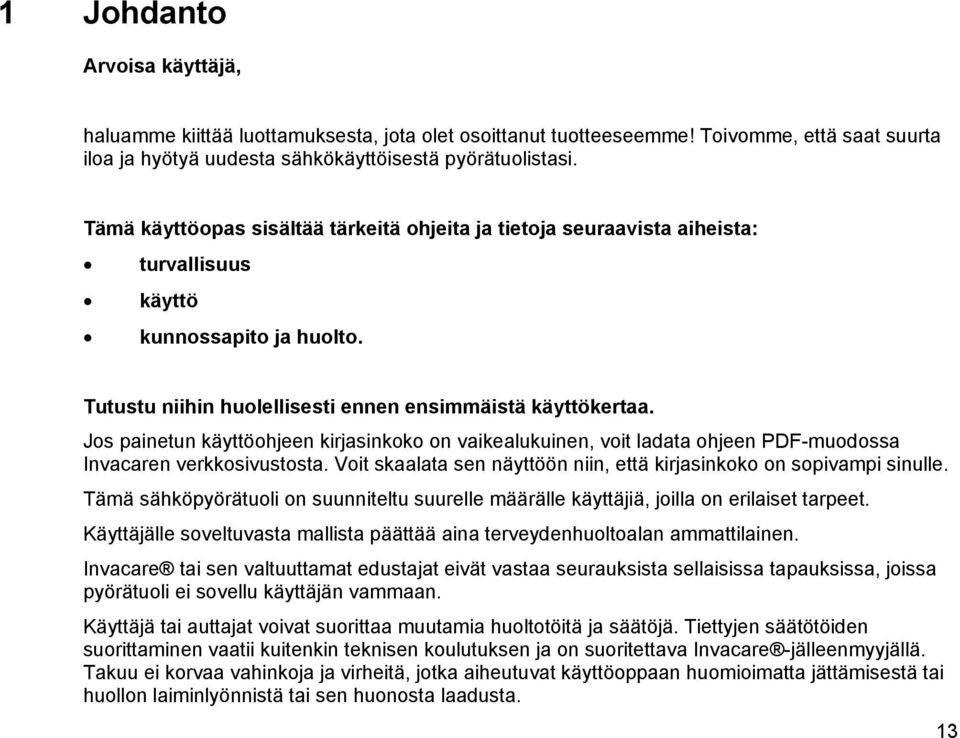

13 1 Johdanto Arvoisa käyttäjä, haluamme kiittää luottamuksesta, jota olet osoittanut tuotteeseemme! Toivomme, että saat suurta iloa ja hyötyä uudesta sähkökäyttöisestä pyörätuolistasi. Tämä käyttöopas sisältää tärkeitä ohjeita ja tietoja seuraavista aiheista: turvallisuus käyttö kunnossapito ja huolto. Tutustu niihin huolellisesti ennen ensimmäistä käyttökertaa. Jos painetun käyttöohjeen kirjasinkoko on vaikealukuinen, voit ladata ohjeen PDF-muodossa Invacaren verkkosivustosta. Voit skaalata sen näyttöön niin, että kirjasinkoko on sopivampi sinulle. Tämä sähköpyörätuoli on suunniteltu suurelle määrälle käyttäjiä, joilla on erilaiset tarpeet. Käyttäjälle soveltuvasta mallista päättää aina terveydenhuoltoalan ammattilainen. Invacare tai sen valtuuttamat edustajat eivät vastaa seurauksista sellaisissa tapauksissa, joissa pyörätuoli ei sovellu käyttäjän vammaan. Käyttäjä tai auttajat voivat suorittaa muutamia huoltotöitä ja säätöjä. Tiettyjen säätötöiden suorittaminen vaatii kuitenkin teknisen koulutuksen ja on suoritettava Invacare -jälleenmyyjällä. Takuu ei korvaa vahinkoja ja virheitä, jotka aiheutuvat käyttöoppaan huomioimatta jättämisestä tai huollon laiminlyönnistä tai sen huonosta laadusta. 13

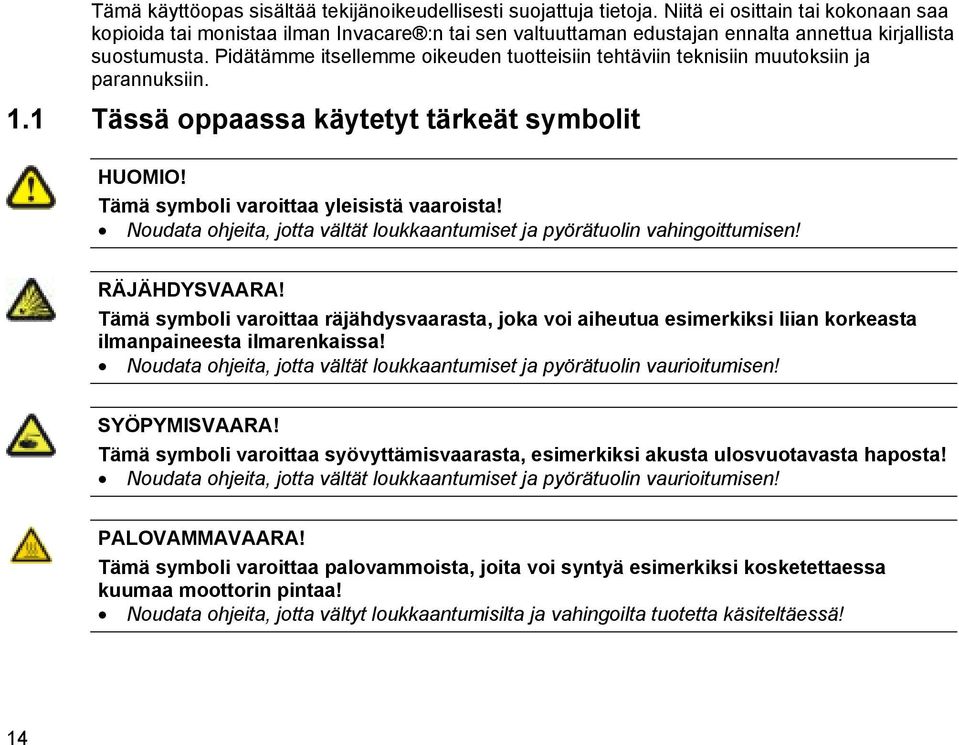

14 Tämä käyttöopas sisältää tekijänoikeudellisesti suojattuja tietoja. Niitä ei osittain tai kokonaan saa kopioida tai monistaa ilman Invacare :n tai sen valtuuttaman edustajan ennalta annettua kirjallista suostumusta. Pidätämme itsellemme oikeuden tuotteisiin tehtäviin teknisiin muutoksiin ja parannuksiin. 1.1 Tässä oppaassa käytetyt tärkeät symbolit HUOMIO! Tämä symboli varoittaa yleisistä vaaroista! Noudata ohjeita, jotta vältät loukkaantumiset ja pyörätuolin vahingoittumisen! RÄJÄHDYSVAARA! Tämä symboli varoittaa räjähdysvaarasta, joka voi aiheutua esimerkiksi liian korkeasta ilmanpaineesta ilmarenkaissa! Noudata ohjeita, jotta vältät loukkaantumiset ja pyörätuolin vaurioitumisen! SYÖPYMISVAARA! Tämä symboli varoittaa syövyttämisvaarasta, esimerkiksi akusta ulosvuotavasta haposta! Noudata ohjeita, jotta vältät loukkaantumiset ja pyörätuolin vaurioitumisen! PALOVAMMAVAARA! Tämä symboli varoittaa palovammoista, joita voi syntyä esimerkiksi kosketettaessa kuumaa moottorin pintaa! Noudata ohjeita, jotta vältyt loukkaantumisilta ja vahingoilta tuotetta käsiteltäessä! 14

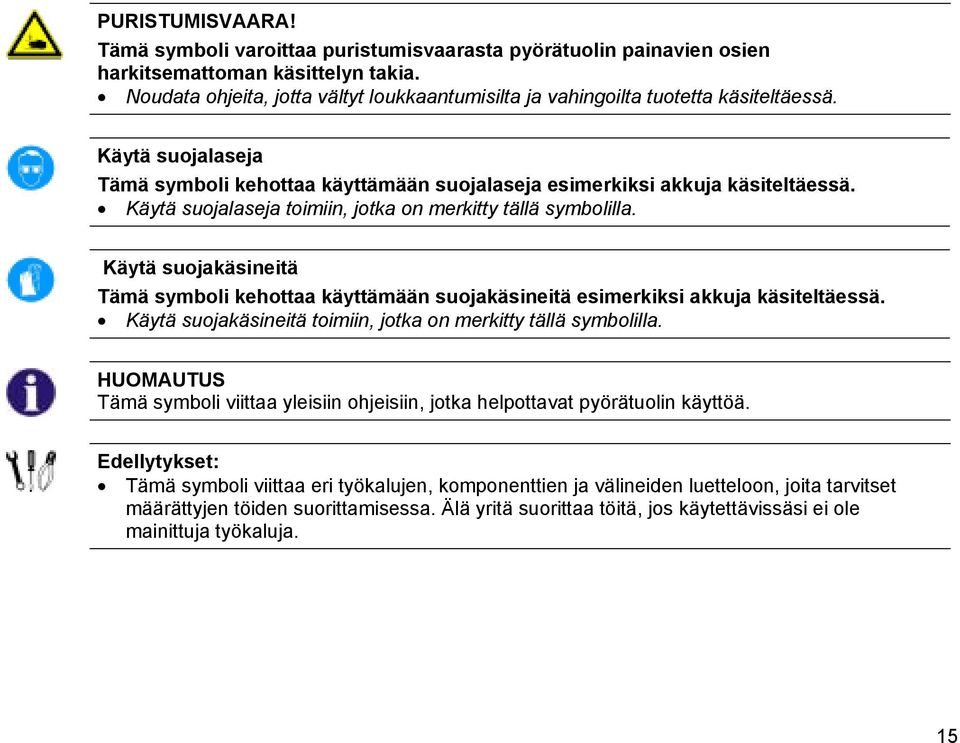

15 PURISTUMISVAARA! Tämä symboli varoittaa puristumisvaarasta pyörätuolin painavien osien harkitsemattoman käsittelyn takia. Noudata ohjeita, jotta vältyt loukkaantumisilta ja vahingoilta tuotetta käsiteltäessä. Käytä suojalaseja Tämä symboli kehottaa käyttämään suojalaseja esimerkiksi akkuja käsiteltäessä. Käytä suojalaseja toimiin, jotka on merkitty tällä symbolilla. Käytä suojakäsineitä Tämä symboli kehottaa käyttämään suojakäsineitä esimerkiksi akkuja käsiteltäessä. Käytä suojakäsineitä toimiin, jotka on merkitty tällä symbolilla. HUOMAUTUS Tämä symboli viittaa yleisiin ohjeisiin, jotka helpottavat pyörätuolin käyttöä. Edellytykset: Tämä symboli viittaa eri työkalujen, komponenttien ja välineiden luetteloon, joita tarvitset määrättyjen töiden suorittamisessa. Älä yritä suorittaa töitä, jos käytettävissäsi ei ole mainittuja työkaluja. 15

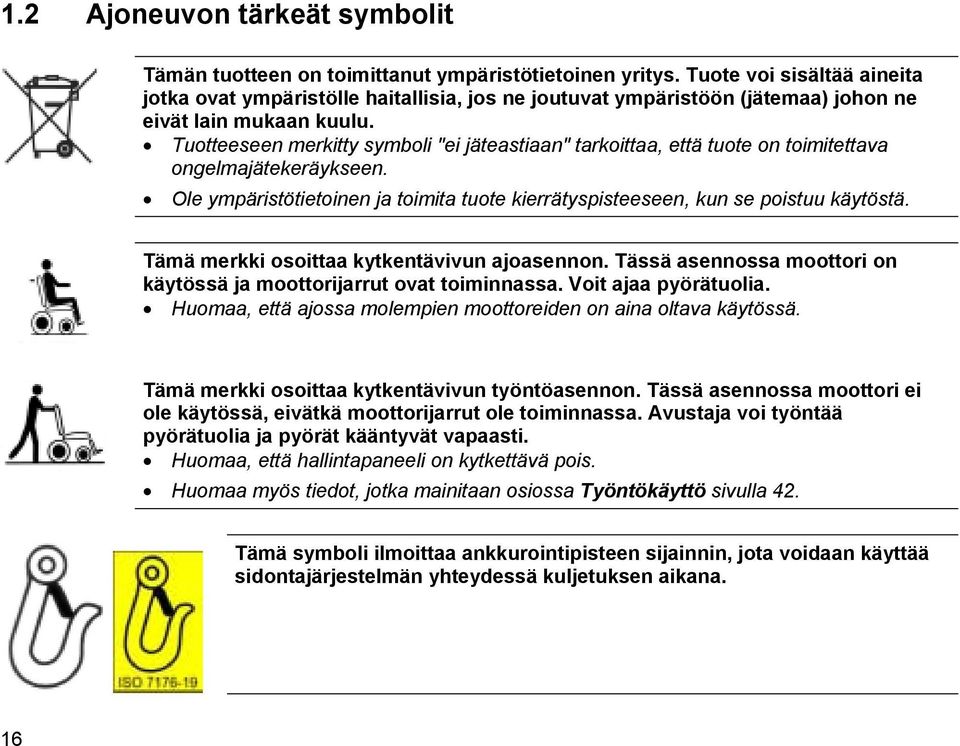

16 1.2 Ajoneuvon tärkeät symbolit Tämän tuotteen on toimittanut ympäristötietoinen yritys. Tuote voi sisältää aineita jotka ovat ympäristölle haitallisia, jos ne joutuvat ympäristöön (jätemaa) johon ne eivät lain mukaan kuulu. Tuotteeseen merkitty symboli "ei jäteastiaan" tarkoittaa, että tuote on toimitettava ongelmajätekeräykseen. Ole ympäristötietoinen ja toimita tuote kierrätyspisteeseen, kun se poistuu käytöstä. Tämä merkki osoittaa kytkentävivun ajoasennon. Tässä asennossa moottori on käytössä ja moottorijarrut ovat toiminnassa. Voit ajaa pyörätuolia. Huomaa, että ajossa molempien moottoreiden on aina oltava käytössä. Tämä merkki osoittaa kytkentävivun työntöasennon. Tässä asennossa moottori ei ole käytössä, eivätkä moottorijarrut ole toiminnassa. Avustaja voi työntää pyörätuolia ja pyörät kääntyvät vapaasti. Huomaa, että hallintapaneeli on kytkettävä pois. Huomaa myös tiedot, jotka mainitaan osiossa Työntökäyttö sivulla 42. Tämä symboli ilmoittaa ankkurointipisteen sijainnin, jota voidaan käyttää sidontajärjestelmän yhteydessä kuljetuksen aikana. 16

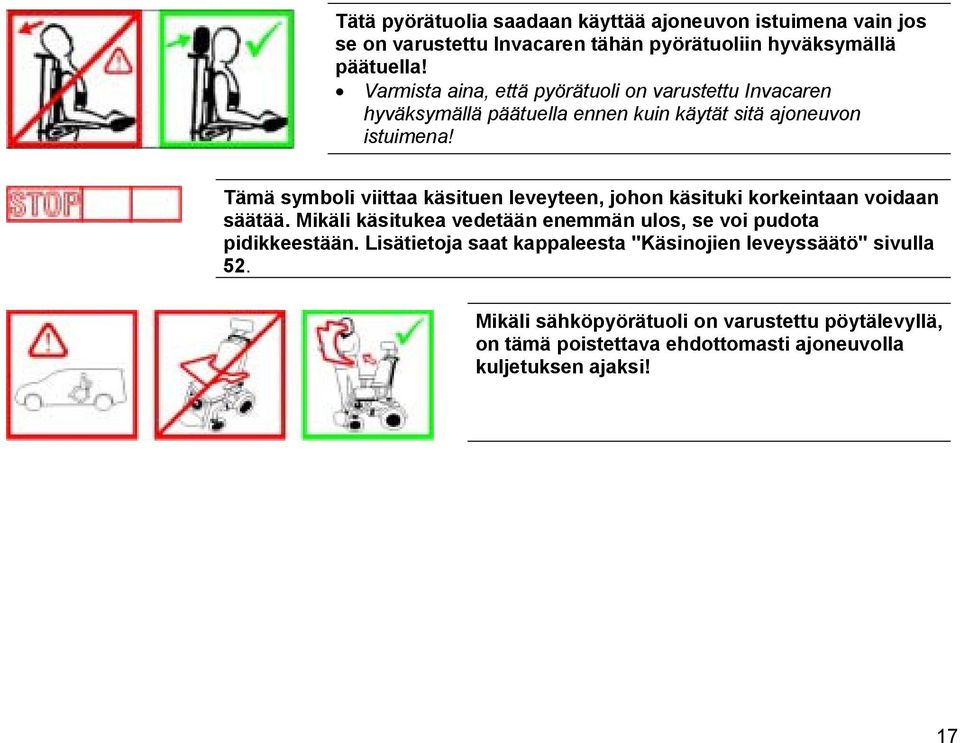

17 Tätä pyörätuolia saadaan käyttää ajoneuvon istuimena vain jos se on varustettu Invacaren tähän pyörätuoliin hyväksymällä päätuella! Varmista aina, että pyörätuoli on varustettu Invacaren hyväksymällä päätuella ennen kuin käytät sitä ajoneuvon istuimena! Tämä symboli viittaa käsituen leveyteen, johon käsituki korkeintaan voidaan säätää. Mikäli käsitukea vedetään enemmän ulos, se voi pudota pidikkeestään. Lisätietoja saat kappaleesta "Käsinojien leveyssäätö" sivulla 52. Mikäli sähköpyörätuoli on varustettu pöytälevyllä, on tämä poistettava ehdottomasti ajoneuvolla kuljetuksen ajaksi! 17

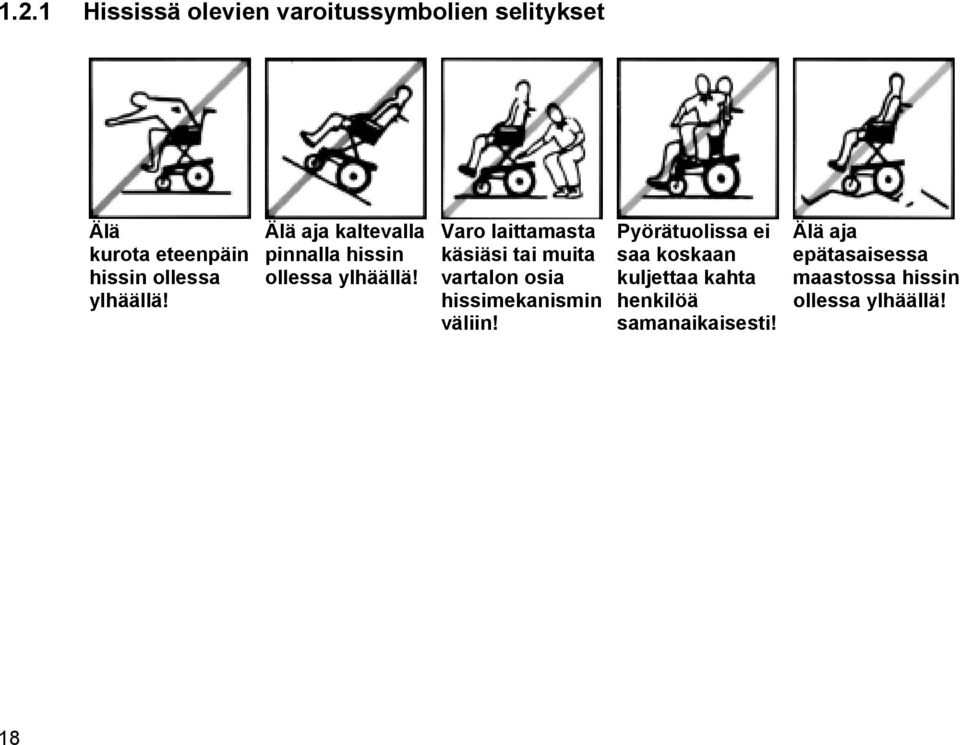

18 1.2.1 Hississä olevien varoitussymbolien selitykset Älä kurota eteenpäin hissin ollessa ylhäällä! Älä aja kaltevalla pinnalla hissin ollessa ylhäällä! Varo laittamasta käsiäsi tai muita vartalon osia hissimekanismin väliin! Pyörätuolissa ei saa koskaan kuljettaa kahta henkilöä samanaikaisesti! Älä aja epätasaisessa maastossa hissin ollessa ylhäällä! 18

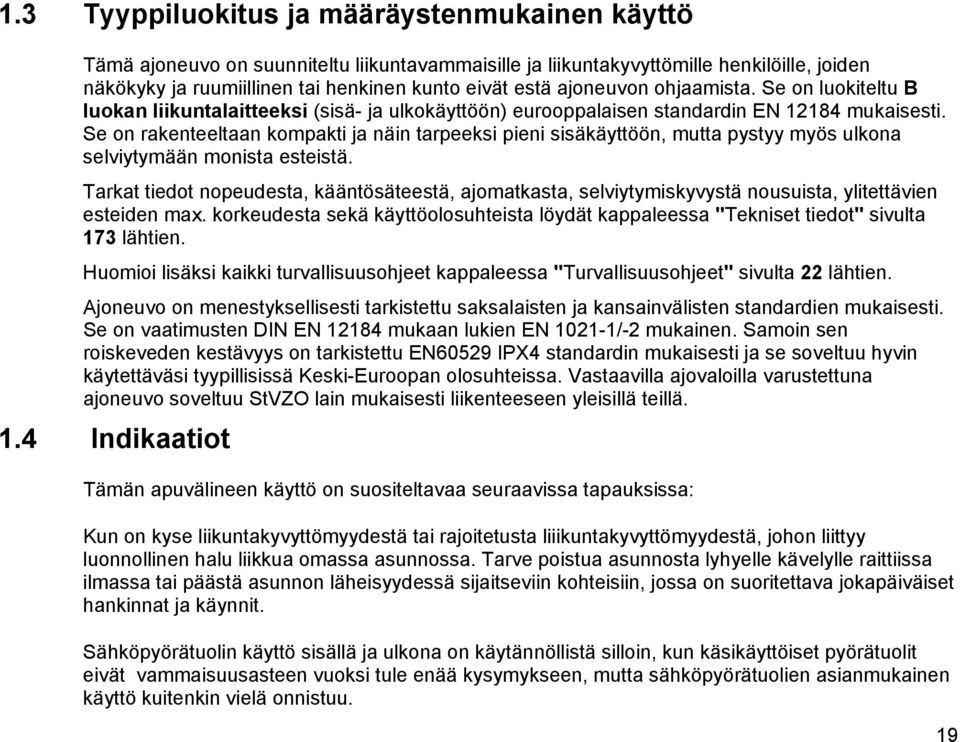

19 1.3 Tyyppiluokitus ja määräystenmukainen käyttö Tämä ajoneuvo on suunniteltu liikuntavammaisille ja liikuntakyvyttömille henkilöille, joiden näkökyky ja ruumiillinen tai henkinen kunto eivät estä ajoneuvon ohjaamista. Se on luokiteltu B luokan liikuntalaitteeksi (sisä- ja ulkokäyttöön) eurooppalaisen standardin EN mukaisesti. Se on rakenteeltaan kompakti ja näin tarpeeksi pieni sisäkäyttöön, mutta pystyy myös ulkona selviytymään monista esteistä. Tarkat tiedot nopeudesta, kääntösäteestä, ajomatkasta, selviytymiskyvystä nousuista, ylitettävien esteiden max. korkeudesta sekä käyttöolosuhteista löydät kappaleessa "Tekniset tiedot" sivulta 173 lähtien. Huomioi lisäksi kaikki turvallisuusohjeet kappaleessa "Turvallisuusohjeet" sivulta 22 lähtien. Ajoneuvo on menestyksellisesti tarkistettu saksalaisten ja kansainvälisten standardien mukaisesti. Se on vaatimusten DIN EN mukaan lukien EN /-2 mukainen. Samoin sen roiskeveden kestävyys on tarkistettu EN60529 IPX4 standardin mukaisesti ja se soveltuu hyvin käytettäväsi tyypillisissä Keski-Euroopan olosuhteissa. Vastaavilla ajovaloilla varustettuna ajoneuvo soveltuu StVZO lain mukaisesti liikenteeseen yleisillä teillä. 1.4 Indikaatiot Tämän apuvälineen käyttö on suositeltavaa seuraavissa tapauksissa: Kun on kyse liikuntakyvyttömyydestä tai rajoitetusta liiikuntakyvyttömyydestä, johon liittyy luonnollinen halu liikkua omassa asunnossa. Tarve poistua asunnosta lyhyelle kävelylle raittiissa ilmassa tai päästä asunnon läheisyydessä sijaitseviin kohteisiin, jossa on suoritettava jokapäiväiset hankinnat ja käynnit. Sähköpyörätuolin käyttö sisällä ja ulkona on käytännöllistä silloin, kun käsikäyttöiset pyörätuolit eivät vammaisuusasteen vuoksi tule enää kysymykseen, mutta sähköpyörätuolien asianmukainen käyttö kuitenkin vielä onnistuu. 19

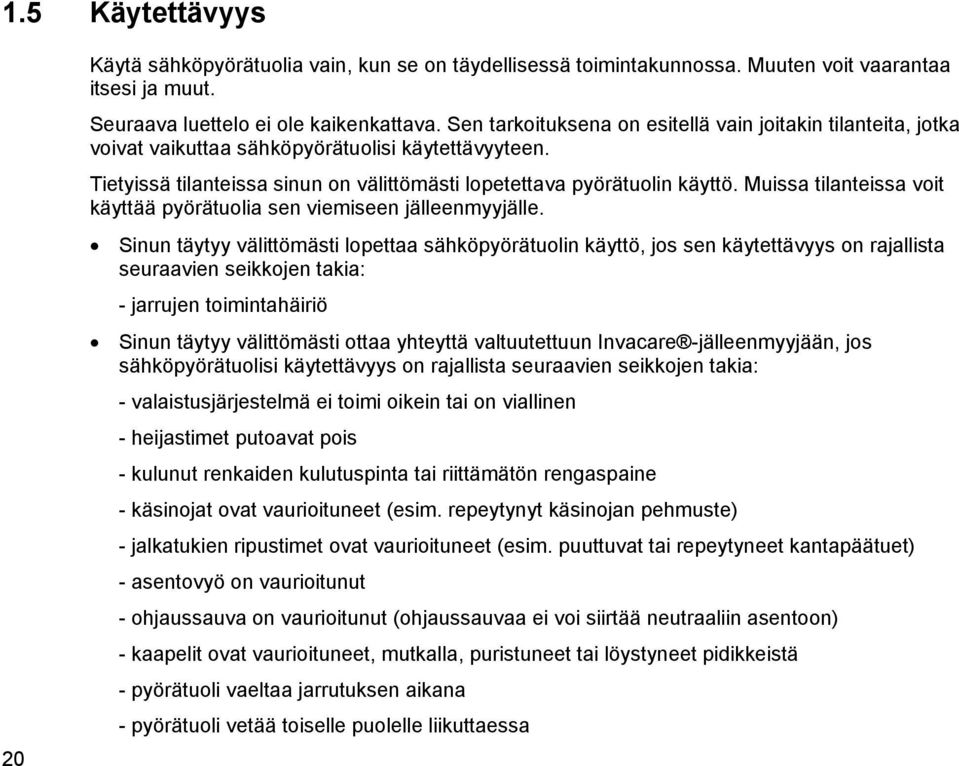

20 1.5 Käytettävyys 20 Käytä sähköpyörätuolia vain, kun se on täydellisessä toimintakunnossa. Muuten voit vaarantaa itsesi ja muut. Seuraava luettelo ei ole kaikenkattava. Sen tarkoituksena on esitellä vain joitakin tilanteita, jotka voivat vaikuttaa sähköpyörätuolisi käytettävyyteen. Tietyissä tilanteissa sinun on välittömästi lopetettava pyörätuolin käyttö. Muissa tilanteissa voit käyttää pyörätuolia sen viemiseen jälleenmyyjälle. Sinun täytyy välittömästi lopettaa sähköpyörätuolin käyttö, jos sen käytettävyys on rajallista seuraavien seikkojen takia: - jarrujen toimintahäiriö Sinun täytyy välittömästi ottaa yhteyttä valtuutettuun Invacare -jälleenmyyjään, jos sähköpyörätuolisi käytettävyys on rajallista seuraavien seikkojen takia: - valaistusjärjestelmä ei toimi oikein tai on viallinen - heijastimet putoavat pois - kulunut renkaiden kulutuspinta tai riittämätön rengaspaine - käsinojat ovat vaurioituneet (esim. repeytynyt käsinojan pehmuste) - jalkatukien ripustimet ovat vaurioituneet (esim. puuttuvat tai repeytyneet kantapäätuet) - asentovyö on vaurioitunut - ohjaussauva on vaurioitunut (ohjaussauvaa ei voi siirtää neutraaliin asentoon) - kaapelit ovat vaurioituneet, mutkalla, puristuneet tai löystyneet pidikkeistä - pyörätuoli vaeltaa jarrutuksen aikana - pyörätuoli vetää toiselle puolelle liikuttaessa

21 1.6 Takuu - epätavallisia ääniä kuuluu Tai jos tunnet, että pyörätuolissasi on jotain vikaa. Takuuehdot kuuluvat kulloinkin voimassaoleviin, maakohtaisiin, yleisiin toimitusehtoihin. 1.7 Käyttöikä Tuotteen oletettava käyttöikä on viisi vuotta, sikäli kun tuotetta käytetään ohjeidenmukaiseen tarkoitukseen ja kaikkia hoito- ja huolto-ohjeita noudatetaan. Tämä käyttöikä voidaan jopa ylittää, kun tuotetta käsitellään, huolletaan ja hoidetaan huolellisesti eikä tiede ja tekninen kehitys aseta rajoja. Käyttöikä voi kuitenkin myös alentua huomattavasti erityisen kovassa rasituksessa tai ohjeita piittaamattomassa käytössä. Valmistajan edellyttämä käyttöikä ei ole mikään lisätakuu. 21

22 2 Turvallisuusohjeet LUETTAVA HUOLELLISESTI LÄPI ENNEN KÄYTTÖÖNOTTOA! 2.1 Yleiset turvallisuusohjeet Loukkaantumisvaara, jos pyörätuolia käytetään muuhun kuin tässä käyttöoppaassa kuvattuun tarkoitukseen! Käytä pyörätuolia vain tämän käyttöoppaan ohjeita noudattaen (katso kappale "Tyyppiluokitus ja määräystenmukainen käyttö" sivulla 19)! Noudata erityisesti kaikkia turvallisuusohjeita! Loukkaantumis- ja pyörätuolin vaurioitumisvaara, jos pyörätuolia käytetään ajokyvyn ollessa heikentynyt! Pyörätuolia ei saa käyttää, jos esimerkiksi lääkkeet tai alkoholi ovat alentaneet ajokykyä! Tarvittaessa pyörätuolin ohjaus on annettava saattohenkilön tehtäväksi, jonka ajokyky ei ole alentunut yllä olevista syistä. Loukkaantumisvaara, jos pyörätuoli lähtee tahattomasti liikkeelle! Pyörätuoli on sammutettava, ennen kuin siihen istutaan, siitä noustaan tai siinä käsitellään esineitä, jotka kokonsa, muotonsa ja painonsa johdosta voisivat koskettaa joystickkäsiohjainta. Kun käyttökoneisto on kytketty pois jarrut eivät ole päällä. Tästä syystä saattohenkilön on työnnettävä pyörätuolia erittäin varovaisesti rinteissä. Älä koskaan jätä pyörätuolia, jonka käyttökoneisto on pois päältä, rinteeseen tai mäen alle. Kun pyörätuolia ei enää työnnetä, käyttökoneisto on kytkettävä heti päälle (katso kappale "Työntökäyttö" sivulla 42)! 22

23 Loukkaantumisvaara, jos pyörätuoli sammutetaan ajon aikana esimerkiksi Päälle-/Pois näppäimellä tai irrottamalla johto, koska pyörätuoli tällöin pysähtyy yhtäkkisellä nykäisyllä! Jos hätätapauksessa on jarrutettava, ohjausvipu päästetään irti, jolloin pyörätuoli pysähtyy automaattisesi (lisätietoja tästä löydät ohjausrasian käyttöohjeesta). Pyörätuoli on vaarassa kaatua, jos käyttäjä istuu tuolissa, kun ajoneuvo kuormataan kuljetukseen! Pyörätuolia on parasta siirtää tyhjänä ajoneuvossa kuljetettavaksi! Jos pyörätuoli on lastattava rampin avulla, on varmistauduttava, ettei ramppi ylitä maksimi selviytymiskykyä nousuista (katso kappale "Tekniset tiedot" sivulla 173)! Jos pyörätuoli kuitenkin on lastattava rampilla, joka ylittää maksimi selviytymiskyvyn nousuista (katso kappale "Tekniset tiedot" sivulla 173), on käytettävä köysivintturia! Saattohenkilö voi valvoa, että lastaus sujuu turvallisesti ja olla siinä apuna! Vaihtoehtoisesti voidaan käyttää nostolavaa! Tarkista, ettei pyörätuolin kokonaispaino käyttäjineen ylitä maksimi painoa, joka on hyväksytty nostolavan käytölle! Loukkaantumisvaara, jos suurin sallittu kuormitus ylitetään! Ota huomioon suurin sallittu kuormitus (katso kappale "Tekniset tiedot" sivulla 173)! Pyörätuoli on tarkoitettu vain yhden henkilön käyttöön! Älä koskaan käytä pyörätuolia useamman kuin yhden henkilön kuljettamiseen! 23

24 Loukkaantumisvaara, jos raskaita komponentteja nostetaan väärällä tavalla tai ne pudotetaan! Pyörätuolin tiettyjen osien huollon tai nostamisen yhteydessä on muistettava, että yksittäisten osien, erityisesti akkujen, paino on erittäin korkea. Asetu oikeaan asentoon ennen kuin suoritat nostoja tai pyydä apua tarvittaessa. Loukkaantumisvaara, jos putoat pyörätuolista! Älä siirry eteenpäin, älä kurota eteenpäin polvien väliin, älä kumarru pyörätuolin yläreunan yli esimerkiksi esineiden ylös poimimiseksi. Mikäli turvavyö on käytettävissä, se on kiinnitettävä aina ja säädettävä käyttäjälle sopivaksi ennen jokaista liikkeelle lähtöä. Kun vaihdat pois pyörätuolista, aja sitä ennen mahdollisimman lähelle uutta istuinta. Liikkuvat osat aiheuttavat loukkaantumisvaaran! Liikkeelle lähdettäessä, hissiä (mikäli käytössä) ja muita liikkuvia osia käytettäessä on varottava, etteivät lähellä olevat henkilöt, erityisesti lapset, loukkaannu. Kuumien pintojen aiheuttama loukkaantumisvaara! Älä jätä liikkumisvälinettä suoraan auringonvaloon pitkiksi ajoiksi. Metalliosat ja -pinnat, kuten istuin ja käsinojat, voivat kuumentua. Palovaara ja vaara jäädä pysähdyksiin sähkölaitteiden liitäntöjen vuoksi! Älä kytke pyörätuoliisi mitään sähkölaitteita, joiden käyttöön Invacare ei ole nimenomaan antanut lupaa. Teetä kaikki sähköasennukset valtuutetulla Invacare -asiantuntijalla. 24

25 2.2 Turvallisuusohjeet kunnossapidosta ja huollosta Riittämätön huolto saattaa johtaa onnettomuusvaaraan ja takuun mitätöimiseen! Turvallisuussyistä ja ei oikea-aikaisesti tunnistetun kulumisten aiheuttamien onnettomuuksien välttämiseksi, on tärkeää, että tavanomaisissa käyttöolosuhteissa oleva ajoneuvo tarkastetaan vuosittain (katso huolto-oppaan tarkastussuunnitelmaa)! Vaikeissa olosuhteissa, esim. jos ajoneuvolla ajetaan mäkisessä maastossa päivittäin tai jos ajoneuvo on sellaisessa käytössä, että sen käyttäjä vaihtuu usein, on tarkoituksenmukaista suorittaa lisäksi jarrujen ja ajoneuvon rakenneosien välitarkastuksia! Jos ajoneuvolla ajetaan yleisessä liikenteessä käyttäjällä on vastuu ajoneuvon käyttöturvallisuudesta! Puutteellinen tai laiminlyöty kunnossapito ja huolto johtaa valmistajan velvollisuuden rajoittumiseen! 25

26 2.3 Turvallisuusohjeet sähkömagneettisesta säteilystä Tämän ajoneuvon sähkömagneettinen mukautuvuus on testattu kansainvälisten normien mukaan. Radio- ja televisiolähettimien ja matkapuhelimien aiheuttamat sähkömagneettiset kentät saattavat kuitenkin vaikuttaa sähkökäyttöisten ajoneuvojen toimintaan. Ajoneuvoissamme käyttämämme elektroniikka saattaa myös aiheuttaa heikkoja sähkömagneettisia häiriöitä, jotka kuitenkin ovat lainmukaisten rajojen sisällä. Tämän takia pyydämme noudattamaan seuraavia ohjeita: Sähkömagneettinen säteily aiheuttaa virhetoimintojen vaaran! Älä käytä ja älä käynnistä kannettavia lähettimiä tai kommunikaatiolaitteita (esimerkiksi radiolähettimiä tai matkapuhelimia) kun ajoneuvo on päällä! Vältä voimakkaiden radio- ja televisiolähettimien lähellä oleskelua! Jos ajoneuvo lähtee käyntiin tahattomasti tai jos jarrut pettävät, ajoneuvo on kytkettävä päältä! Sähköisten lisälaitteiden tai muiden komponenttien asentaminen ajoneuvoon tai muutoksien tekeminen saattaa herkistää ajoneuvon sähkömagneettiselle säteilylle tai häiriöille. On kuitenkin huomioitava, että ei ole olemassa täysin varmaa tapaa määrittää tällaisten modifikaatioiden vaikutusta! Ilmoita ajoneuvon kaikista ei toivotuista liikkeistä ja sähköjarrujen pettämisestä valmistajalle! 26

27 2.4 Turvallisuusohjeet ajamista / työntämistä varten Sähköpyörätuolin kaatuminen aiheuttaa loukkaantumisvaaran. Rinteissä ja nousuissa on sallittu ajaa vain kaatumatta saavutettavan maksimi nousukyvyn rajoituksia noudattaen (katso kappale "Tekniset tiedot" sivulla 173). Nousuissa selkänoja on nostettava pystyyn ja istuin asetettava vaakasuoraan asentoon! Suosittelemme, että rinteitä alas ajettaessa selkänojan säätö (mikäli käytettävissä) kallistetaan hieman taaksepäin. Rinteissä on sallittu ajaa korkeintaan 2/3 maksiminopeudella. Vältä yhtäkkistä jarruttamista ja kiihdyttämistä rinteissä. Vältä ajamista liukkaalla ja jäisellä kelillä (lumi, sora, jää jne.) ja tällöin erityisesti nousuissa ja rinteissä. Jos tällaisella kelillä kuitenkin on ajettava, on ajettava hitaasti ja erityisen varovaisesti. Älä koskaan yritä nousta esteelle, joka sijaitsee rinteessä tai nousussa. Älä koskaan aja rappuja alas tai ylös sähköpyörätuolilla! Huomioi esteitä ylittäessäsi aina maksimi estekorkeus (katso kappale "Tekniset tiedot" sivulta 173 ja ohjeet esteistä selviytymisestä kappaleessa "Esteiden ylittäminen" sivulta 39). Ajettaessa painopisteen siirtämistä, nykiviä ohjausliikkeitä ja äkillisiä suunnanmuutoksia on vältettävä. Esteisiin lähestytään suoraan edestä. Pyörätuolissa saa kerralla olla vain yksi henkilö. Maksimi kuorma ja akselikuormitus huomioitava (katso kappale "Tekniset tiedot" Sivu 173). Huomioi, että pyörätuoli kiihtyy tai jarruttaa, jos ajoparametreja muutetaan käytön aikana. 27

28 Epäsuotuisissa sääolosuhteissa, esimerkiksi kovalla pakkasella, maahan makaamaan jääminen aiheuttaa vaaratilanteen. Jos Sinulla pyörätuolin käyttäjänä on erittäin rajoittunut liikkuvuus, epäsuotuisissa sääolosuhteissa EI tule liikkua ilman tukihenkilöä. Loukkaantumisvaara, jos jalka lipsuu jalkatuelta käytön yhteydessä ja joutuu sähköpyörätuolin alle. Ennen käyttöä on varmistettava, että jalat sijaitsevat tukevasti jalkalevyn keskellä ja että säärituki on kiinnitetty asianmukaisella tavalla! Loukkaantumisvaara, jos ahtaissa tiloissa (oviaukoissa, sisääntuloissa) törmätään esineisiin. Ahtaissa tiloissa on ajettava pienimällä vaihteella ja erittäin varovasti. Mikäli sähköpyörätuolissa on kulmasäädettävät jalkatuet, niistä voi aiheutua henkilöille loukkaantumisvaara tai pyörätuoli voi vaurioitua, jos jalkatuet pidetään ajon aikana ylhäällä. Kulmasäädettävien jalkatukien on oltava ajon aikana alhaalla, jotta vältytään painopisteen kallistumiselta eteen (varsinkin rinteissä ajettaessa) ja mahdolliselta pyörätuolin vaurioitumiselta. 28

29 2.5 Pyörätuoliin tehtävien muutosten ja lisäysten turvallisuusohjeet HUOMIO: Loukkaantumisvaara ja pyörätuolin vaurioitumisvaara, jos jousitus säädetään ilman, että etummaisten kaatumisestopyörien lukitusmekanismi säädetään uudelleen! Jos jousituksen kovuutta muutetaan, etummaisten kaatumisestopyörien lukitusmekanismi on ehdottomasti tarkistettava ja tarvittaessa säädettävä uudelleen! Tärkeitä ohjeita huoltotöihin, joissa tarvitaan työkalua! Monissa tässä käyttöohjeessa kuvatuissa huoltotöissä, jotka käyttäjä voi periaatteessa suorittaa itse, tarvitaan työkaluja. Ellei käytettävissäsi ole kulloinkin tarvittavaa työkalua, älä yritä suorittaa näitä töitä. Tässä tapauksessa suosittelemme, että käännyt ehdottomasti alan ammattiliikkeen puoleen! Pyörätuolin CE-merkintä Vaatimustenmukaisuuden arviointi / CE-merkintä on suoritettu lääkinnällisistä laitteista annetun direktiivin 93/42/ETY mukaisesti ja koskee vain täydellistä laitetta. CE-merkintä on mitätön, mikäli tuotteeseen vaihdetaan tai siihen lisätään sellaisia osia tai lisävarusteita, joilla ei ole Invacaren hyväksyntää. Tässä tapauksessa osan tai lisävarusteen lisäävä tai vaihtava yritys vastaa vaatimustenmukaisuuden arvioinnista / CE-merkinnästä tai pyörätuolin erikoissuunnittelun rekisteröimisestä ja tähän liittyvästä dokumentoinnista. 29

30 HUOMIO: Loukkaantumisvaara ja pyörätuolin vaurioitumisvaara, jos käytetään ei hyväksyttyjä komponentteja ja varusteita! Istuinjärjestelmät, lisärakenteet ja varusteet, joita Invacare ei ole hyväksynyt tässä pyörätuolissa käytettäviksi, voivat vaikuttaa kaatumisherkkyyteen ja lisätä kaatumisvaaraa! Käytä ainoastaan istuinjärjestelmiä, lisärakenteita ja varusteita, jotka Invacare on hyväksynyt tässä sähköpyörätuolissa käytettäviksi! Sähkö- ja elektroniikkakomponentit, joita Invacare ei ole hyväksynyt tässä pyörätuolissa käytettäviksi, voivat aiheuttaa palovaaran sekä saada aikaan sähkömagneettisia häiriöitä! Käytä ainoastaan sähkö- ja elektroniikkakomponentteja, jotka Invacare on hyväksynyt tässä sähköpyörätuolissa käytettäviksi! Akuilla, joita Invacare ei ole hyväksynyt tässä sähköpyörätuolissa käytettäviksi, voi olla syövyttävä vaikutus! Käytä ainoastaan akkuja, jotka Invacare on hyväksynyt tässä sähköpyörätuolissa käytettäviksi! 30

31 2.6 Hissillä varustetun pyörätuolin turvallisuusohjeet VAROITUS! Puristumisvaara! Kohotetun istuimen alla olevaan tilaan ei koskaan saa joutua esineitä! Huolehdi, että itselläsi, eikä muilla henkilöillä, erityisesti lapsilla, ei ole sormia, jalkoja tai muita kehonosia kohotetun istuimen alla! Jos et näe istuimen alle, esim. rajoitetun ohjattavuuden vuoksi, käännä pyörätuoli kerran akselinsa ympäri ennen istuimen alas laskemista. Näin voit varmistaa, ettei vaara-alueella ole ketään. VAROVASTI! Sähköpyörätuolin kaatuminen aiheuttaa loukkaantumisvaaran! Älä koskaan ylitä maksimikuormitusta (katso kappale "Tekniset tiedot" sivulla 173)! Vältä vaarallisia tilanteita, kuten reunakivien ylittämistä, jyrkkiä rinteitä ja nousuja jne. jos hissi on ylhäällä! Älä koskaan nojaa istuimesta kun hissi on kohotettuna! Tarkasta nostomoduuli vähintään kerran kuukaudessa. Tarkasta, että nopeusrajoitus toimii kun hissi on kohotettuna (katso kappale "Hissi" sivulta 71). Jos nostolaitteessa esiintyy virheitä niistä on välittömästi ilmoitettava jälleenmyyjälle! Hissin virheelinen toiminto aiheuttaa vaaran! Tarkista säännöllisin väliajoin, että hissimekanismissa ei ole vieraita esineitä, näkyviä virheitä ja että sähköinen pistoke on kunnolla kiinni. 31

32 HUOMIO! Nostopylvään yksipuolisesta kuormituksesta pyörätuoliin aiheutuneet vauriot! Yksipuolista kuormitusta esiintyy istuinta nostettaessa ja/tai kallistettaessa. Aseta nousuissa selkänoja pystysuoraan ja istuinkulma vaakasuoraan! Älä kuormita nostopylvästä jatkuvasti yksipuolisesti! Istuimen nosto- ja kallistustoiminto mahdollistaa lisälepoasennot. Tärkeitä nopeudenrajoitusohjeita, kun hissi on nostettu ylös! Kun hissi on nostettu ylös määrätyssä kohdassa, ajoelektroniikka alentaa sähköpyörätuolin nopeutta voimakkaasti. Kun nopeuden alennus on aktivoitu, ajomoodin tehtävänä on suorittaa vain vähäisiä sähköpyörätuolin liikkeitä, ei normaalia ajokäyttöä! Laske ajoa varten hissi niin alas, että nopeuden rajoitus taas deaktivoituu! 32

33 3 Tärkeimmät osat 1) Työntökahva 2) Käsinoja 3) Moottorin poiskytkentävipu (kuvassa näkyy vain oikea puoli) 4) Vetävä pyörä 5) Ohjausrasia 6) Jalkatuki 33

34 4 Tarrojen sijainti tuotteessa 1) Ohje pöytälevyn irrottamiseksi ennen kuljetusta 2) Kiinnityslenkkien tunnus edessä ja takana Varoitus siinä tapauksessa, jos pyörätuolia ei saa käyttää ajoneuvon istuimena Ohje tarpeellisten päätukien käyttämiseksi siinä tapauksessa, jos pyörätuolia saa käyttää ajoneuvon istuimena 3) Varoitus nostolaitteen käyttöä varten 4) Tyyppikilpitarra rungossa oikealla (myös laitepassissa) 5) Kytkinvivun asennon tunnus ajo- ja työntötoimintoja varten (kuvassa näkyy vain oikea puoli) Tarrasymbolien selitykset ovat luvussa "Ajoneuvon tärkeät symbolit" sivulla

35 5 Pyörätuoliin istuuntuminen ja siitä nouseminen Tärkeitä ohjeita ajoneuvoon nousemiseen sivulta ja siitä poistumiseen sivulta! Käsinojat on mallista riippuen joko käännettävä ylöspäin tai kokonaan poistettava ennen kuin ajoneuvoon on mahdollista nousea ja siitä poistua sivulta. Liikkuvan käsinojan yhteyteen voidaan vaihtoehtoisesti asentaa Skirtguard. Se kiinnitetään samalla tavalla kuin standardikäsinojat ja on myös poistettava ennen ajoneuvoon nousemista. 5.1 Standardikäsinojien poistaminen ajoneuvoon nousemista varten Käsinojan poisto: Ohjausrasiaversiosta riippuen ohjausrasiajohto (1) voidaan irrottaa ohjausrasiasta. Irrota siipiruuvi (2). Vedä sivuosa pois kiinnityksestään. 35

36 5.2 Liikkuvan käsinojan kääntäminen ylöspäin / vaatesuojan poistaminen (vaihtoehtoinen) Käsituen kääntäminen ylös Käännä käsituki ylös siirtymisen helpottamiseksi. Poista vaatesuoja (valinnanvarainen) tuoliin pääsyä varten: Irrota siipiruuvi (1). Vedä vaatesuoja irti kiinnityksestään. 36

37 Istuuntuminen: Sijoita pyörätuoli mahdollisimman lähelle istuinta. Tarvittaessa tämä on suoritettava tukihenkilön avustuksella. Kytke pyörätuoli pois päältä. Lukitse käsijarru (mikäli käytettävissä). Irrota sivukappale tai käännä se ylöspäin. Siirry pyörätuoliin. Nouseminen: Siirry pyörätuolilla mahdollisimman lähelle istuinta. Kytke pyörätuoli pois päältä. Lukitse käsijarru (mikäli käytettävissä). Irrota sivukappale tai käännä se ylöspäin. Siirry toiselle istuimelle. OHJE Jos lihasvoimat eivät ole riittävät on ehdottomasti pyydettävä apua toiselta henkilöltä pyörätuoliin ja siitä pois siirtymiseen. Käytä mahdollisuuksien mukaan liukulautaa. 37

38 6 Ajaminen HUOMAUTUS Teknisissä tiedoissa ilmoitettu maksimikuormitus kertoo, että tuolin rakenne on kokonaisuudessaan suunniteltu kestämään tämä paino. Mutta se ei tarkoita, että tämän painoinen henkilö voi rajoituksetta käyttää kyseistä pyörätuolia. Kokonaiskuormituksessa on aina huomioitava käyttäjien erilaiset ruumiinrakenteet, kehon mittasuhteet esim. vatsan, reisien ja säärien alueella. Nämä vaikuttavat suoraan istujan painonjakautumiseen pyörätuolissa eri käyttötilanteissa ja siten ajo-ominaisuuksiin ja kaatumisherkkyyteen. Erityisen tärkeää on noudattaa sallittuja akselikuormituksia (katso kappale Tekniset tiedot sivu 132). Erilaisten istuinjärjestelmien käyttö tai istuma-asennon säätäminen vaikuttaa myös aina pyörätuolin kuormitukseen! 6.1 Ennen ensimmäistä käyttökertaa... Ennen ensimmäistä käyttökertaa on tutustuttava huolellisesti ajoneuvon ohjaukseen ja kaikkiin ohjausyksiköihin. Kokeile kaikki toiminnot rauhassa. OHJE Mikäli turvavyö on käytettävissä, se on kiinnitettävä aina ja säädettävä käyttäjälle sopivaksi ennen jokaista liikkeelle lähtöä. 38 Istu mukavasti = aja turvallisesti Ennen jokaista käyttökertaa on huomioitava: että yletyt helposti kaikkiin ohjausyksiköihin. että akkujen lataus on riittävä ajettavaan matkaan nähden. että turvavyö (mikäli käytettävissä) on moitteettomassa kunnossa.

39 että takapeili (mikäli käytettävissä) on säädetty niin, että voit aina katsoa taaksesi eteen kumartumatta tai muulla tavalla istuma-asentoasi muuttamatta. 6.2 Paikoitus ja seisonta Kun pysäköit ajoneuvosi tai kun ajoneuvo on pysähdyksissä pitempään: Kytke sähkönsyöttö pois päältä (PÄÄLLE-/POIS-painikkeella). Aktivoi ajonesto, mikäli käytettävissä. 6.3 Esteiden ylittäminen SureStep -järjestelmä Tämä sähköpyörätuoli on varustettu "SureStep"-teknologialla. Esteitä ylitettäessä etummaiset pyörät kohotetaan vetävien pyörien vääntömomentilla Maksimi estekorkeus Tietoja maksimi estekorkeudesta löydät kappaleesta "Tekniset tiedot" sivulta

40 6.3.3 Turvallisuusohjeet esteiltä alasajettaessa HUOMIOI: Vaara kaatua! Älä koskaan lähesty esteitä viistosti! Aseta selkänoja pystyyn ennen kuin ylität esteen! HUOMIO: Tuolista putoamisen ja sähköpyörätuolin vaurioitumisen, kuten pyörien vahingoittumisen, vaara! Älä koskaan pyri sellaisten esteiden yli, jotka ovat korkeampia kuin tuotteen suurin määritelty esteenylityskyky. Suurin esteenylitys korkeus on kerrottu "Tekniset tiedot" kohdassa sivulla 173. Jos et ole varma, onnistuuko esteen ylittäminen, etsi aina toinen helpommin ylitettävä paikka. HUOMIO: Pyörätuoli voi vaurioitua, jos esteisiin ajetaan liian korkealla nopeudella! Lähesty esteitä aina alhaisella nopeudella! Pysähdy heti, kun etupyörät koskettavat estettä, seisahdu hetkeksi, ennen kuin ajat edelleen edeelleen esteen yli! Keskivetopyörätuoleissa on erikoismekanismi (Walking Beam) esteiden ylittämiseen.liian nopea esteisiin ajo voi aiheuttaa jopa mekaanisia vaurioita. 40

41 6.3.4 Näin selviydyt esteistä kunnolla Nouseminen Lähesty estettä tai jalkakäytävän reunaa hitaasti ja kohtisuoraan. Oikein Pysähdy seuraavalle etäisyydelle riippuen vetopyörien tyypistä: - Keskivetoiset pyörätuolit: 5-10 cm ennen estettä. -Kaikki muut ajojärjestelmät: n cm ennen estettä. Tarkista etupyörien asento. Niiden on oltava ajosuunnassa suorassa kulmassa esteeseen nähden! Väärin Lähde hitaasti liikkeelle ja älä muuta nopeutta ennen kuin takapyörät ovat ylittäneet esteen. Laskeutuminen Esteeltä laskeutuminen tapahtuu samalla tavoin kuin sen päälle nouseminen. Erona on vain se, ettei laskeutumista ennen tarvitse pysähtyä. Laskeudu esteeltä hyvin hitaasti. 6.4 Laskut ja nousut Tietoja turvallisesta maksimi kaltevuudesta löytyy kappaleesta "Tekniset tiedot" sivulta

42 HUOMIOI: Vaara kaatua! Rinteissä on sallittu ajaa korkeintaan 2/3 maksiminopeudesta! Aja rinteissä varovasti, vältä äkkinäistä jarruttamista ja/tai kiihdyttämistä! Nousuissa selkänoja on nostettava pystyyn ja istuin asetettava vaakasuoraksi! Suosittelemme, että laskuissa selkänojaa ja (mikäli käytettävissä) istuinkulmaa kallistetaan hieman taaksepäin! Mikäli käytettävissä, aja hissi alimpaan asentoonsa ennen nousuihin ja laskuihin ajoa! Vältä märissä, jäisissä rinteissä ja nousuissa ajamista, jotka ovat liukkaita (märkä jäinen tie)! Vältä nousemista pyörätuolista mäissä ja rinteissä! Aja lyhintä reittiä! Älä aja siksakkia! Älä yritä kääntyä rinteessä tai mäessä! Rinteissä ajettaessa jarrutusmatka on paljon pitempi kuin tasaisella tiellä! Älä aja rinteissä, jotka ylittävät pyörätuolin maksimi selviytymiskyvyn nousuista (katso kappale "Tekniset tiedot" sivulla 173)! 6.5 Käyttö yleisillä teillä Jos haluat käyttää pyörätuolia yleisillä teillä, ja kansallinen laki edellyttää valojen käyttöä, pyörätuoliin tulee asentaa sopivat valot. Ota yhteyttä Invacare -jälleenmyyjään, jos sinulla on kysyttävää. 7 Työntökäyttö Pyörätuolin moottorit on varusteltu jarruilla, jotka estävät, ettei pyörätuoli ala liikkua tahattomasti kun ohjaus ei ole päällä. Kun pyörätuolia työnnetään käsin vapaalla, jarrut on kytkettävä päältä. 42

43 HUOMAUTUS: Pyörätuolin työntäminen käsivoimin voi vaatia odottamattoman paljon fyysistä voimaa (yli 100 N). Tarvittava voima kuitenkin noudattaa standardin ISO :2008 vaatimuksia. 7.1 Moottorien vapauttaminen Vaara, jos ajoneuvo lähtee liikkeelle itsestään! Moottorijarrut eivät toimi, jos jarrut on kytketty pois päältä. (käsintyöntö vain, kun jarrut on kytketty pois päältä). Kun pysäytät ajoneuvon kytke aina "Ajo" asento päälle, jolloin moottorijarrut toimivat. HUOMAA: Moottorit saa kytkeä irti vain avustaja, ei käyttäjä! Näin varmistetaan, että moottoria irti kytkettäessä on aina paikalla avustaja, joka pystyy estämään pyörätuolin tahattoman liikkumisen. Vipu moottorien vapauttamiseksi on takana moottoreilla. 43

44 Moottorien poiskytkentä: Kytke ohjausrasia pois päältä. Paina kytkentävipu (1) alas. Moottorit on kytketty pois. Moottorien päällekytkentä: Vedä kytkentävipu (1) ylös. Moottorit on kytketty päälle. 8 Ohjausrasiat Sähköpyörätuoli voi olla varustettu erilaisilla ohjausrasioilla. Tietoja eri ohjausrasioiden toimintatavasta ja käsittelystä löydät liitteenä olevista erillisistä käyttöohjeista. 44

45 9 Pyörätuolin sovittaminen käyttäjän istuma-asentoon HUOMIO: Pyörätuolin vaurioitumisvaara ja loukkaantumisvaara! Käytettäessä säätövaihtoehtojen eri yhdistelmiä ja niiden yksilöllisiä säätöjä voivat pyörätuolin osat vahingoittua osuessaan toisiinsa! Pyörätuolissa on yksilöllinen, monisäätöinen istuinjärjestelmä, johon kuuluvat säädettävät jalkatuet, käsinojat, päätuki tai muut optiot. Näitä säätömahdollisuuksia ja vaihtoehtoja kuvataan seuraavissa kappaleissa. Niiden tehtävänä on sovittaa tuoli käyttäjän kehon ja sairauskuvan mukaan. Pidä istuinjärjestelmää ja istuintoimintoja käyttäjän tarpeisiin säätäessäsi huoli siitä, etteivät pyörätuolin mitkään osat osu toisiinsa. 45

46 9.1 Mahdollisuudet sovittaa käsinojat ja ohjausrasia Ohjausrasian sovittaminen käyttäjän käsivarsipituuden mukaan Edellytykset: Pistoavain 3 mm Avaa kuusiokoloruuvi (1). Säädä ajorasia haluttuun pituuteen edestakaisin työntämällä. Kierrä ruuvi takaisin kiinni. 46

47 9.1.2 Ohjausrasian korkeussäätö Tarvitset: 1x kuusiokoloavaimen 6 mm Irrota kuusioruuvi (1). Aseta ohjausrasia halutulle korkeudelle. Kiristä kuusioruuvi takaisin. 47

48 9.1.3 Ohjausrasian korkeussäätö Mikäli pyörätuoli on varustettu käännettävällä ohjausrasian pidikkeellä, ohjausrasia voidaan työntää sivulle, esim. pöytälevyn siirtämistä varten. 48

49 9.1.4 Käsinojien korkeussäätö Avaa ruuvi (1). Säädä käsinoja halutulle korkeudelle. Kiristä ruuvi takaisin. 49

50 9.1.5 Liikkuvan käsinojan säätäminen Edellytykset: kuusiokoloavain 2 mm Avaa ruuvit (1) kuusiokoloavaimella 2 mm karan kummaltakin puolelta. Kierrä karaa myötäpäivään (A). Käsituki nousee. Kierrä karaa vastapäivään (B). Käsituki laskee. Kiristä ruuvit taas. 50

51 9.1.6 Liikkuvan käsinojan kyynärtuen kulmasäätö Tarvitset: kuusiokoloavaimen 4 mm kiintoavaimen 10 mm Avaa ruuvi kuusiokoloavaimella kyynärnojan säätöä varten (1, käsinojan sisäpuoli), pidä tarvittaessa mutteria kiinni (2, ulkopuoli) kiintoavaimella. Säädä kyynärnojan kulma. Kiristä ruuvi (1) takaisin kiinni, pidä mutteria (2) kiinni. 51

52 9.1.7 Käsinojien leveyssäätö Käsinojien väliä voidaan säätää kummallakin puolella 5,5 cm ( yhteensä 11 cm). Edellytykset: Pistoavain 8 mm Mistä löydän säätöruuvit? Kuvassa alhaalla näkyy ruuvien (1) paikka, jotka mahdollistavat käsinojien leveyssäädön (kuvasta näkyy vain vasen puoli). 52

53 Säädön suorittaminen Löysää ruuvi (1). Aseta käsinoja haluttuun asentoon. Kierrä ruuvi takaisin kiinni. Säädä toinen käsinoja samalla tavalla Modulite-istuinyksikön säädöt Käsinojien korkeussäätö Avaa siipiruuvi (1). Säädä käsinoja halutulle korkeudelle. Kiristä siipiruuvi taas kiinni. 53

54 9.2.2 Käsinojien leveyssäätö VAROITUS! Vakava loukkaantumisvaara, jos käsinoja putoaa pidikeputkestaan, jos se on säädetty leveydelle, joka ylittää sallitun arvon! Leveyssäädössä on pieni tarra, jossa merkintöjä sekä sana "STOP"! Käsinojaa ei saa koskaan vetää ulos kohdan yli, jossa sana "STOP" on täysin luettavissa! Kiristä kiinnitysruuvit aina, kun olet suorittanut säädöt! Huomaa Ruuviin pääsee käsiksi joko edestä tai takaa sen mukaan, kumman puolen ruuvista on kyse. Edellytykset: Pistoavain 8 mm Säätöohjeet Kierrä ruuvi (1) auki. Aseta käsinoja haluttuun asentoon. Kierrä ruuvi taas kiinni. Säädä toinen käsinoja samalla tavalla. 54

55 9.2.3 Käsinojan syvyysasennon säätäminen (Modulite-istuinyksikkö) Tarvittavat välineet: 6 mm:n kuusiokoloavain Löysää ruuvit (A) ja irrota käsinoja syvyyssuunnassa. Kiristä ruuvit Istuimen leveyden säätäminen (Modulite-istuinyksikkö) Irrotettavaa teleskooppista istuintukea voi säätää neljään eri tasoon. Tästä syystä myös istuimen leveyttä voi säätää yhdessä säädettävän istuinlevyn tai säädettävän nostokangasistuimen kanssa. Katso leveyden säätöohjeet tämän liikkumisapuvälineen huolto-ohjeista. Huolto-ohjeet voit tilata Invacare -yritykseltä. Niissä on kuitenkin ohjeita. jotka on tarkoitettu erityisesti koulutetuille huoltoteknikoille, ja niissä kuvataan toimia, joita ei ole tarkoitettu loppukäyttäjän tehtäväksi. 55

56 9.2.5 Istuimen syvyyden säätäminen (Modulite-istuinyksikkö) Huomaa Istuimen syvyys vaikuttaa merkittävästi istuimen painopisteen valintaan. Tämä vaikuttaa kaatumisvakauteen. Jos muutat istuimen syvyyttä merkittävästi, myös istuimen painopiste on säädettävä. Katso lisäohjeita istuimen painopisteen säätämiseen tämän liikkumisapuvälineen huolto-ohjeiden vastaavasta kohdasta. Huolto-ohjeet voit tilata Invacare -yritykseltä. Niissä on kuitenkin ohjeita. jotka on tarkoitettu erityisesti koulutetuille teknikoille, ja niissä kuvataan toimia, joita ei ole tarkoitettu loppukäyttäjän tehtäväksi. Huomaa Istuimen asteikossa olevat numerot ovat ohjeellisia. Ne eivät tarkoita mitään mittoja, kuten istuimen syvyyttä senttimetreinä. Tarvittavat välineet: 6 mm:n kuusiokoloavain 56

57 Löysää ja irrota selkänojan tuen (A) alemmat ruuvit kummaltakin puolelta. Älä irrota ruuveja. Siirrä selkänoja haluttuun istuimen syvyyskohtaan. Voit säätää istuimen syvyyttä portaattomasti. Käytä istuimen asteikkoa (B) apuna. Varmista, että säädät saman istuimen syvyyden kummallekin puolelle. Kiristä ruuvit uudelleen. 57

58 9.3 Istuinkulman säätö Sähkötoiminen Ohjeita sähköiseen säätöön löydät ohjausrasiasi käyttöohjeesta Käsin säädettävä Istuinkulma säädetään kahdella reikälevyllä, jotka ovat oikealla ja vasemmalla istuinkehikon alla. Tarvitset: 1x kiintoavaimen 1/2 tuumaa Kuva oikealla näyttää ruuvin (1) asennon, jolla istuinkulma säädetään käsin. Löysää kaikki ruuvit kummallakin sivulla. Säädä haluttu kulma. Kiristä ruuvit takaisin. 58

59 9.4 Selkänojan säätö Selkänojakulman säätö sähköisesti Ohjeita sähköiseen säätöön löydät ohjausrasiasi käyttöohjeesta. Huomautus malleihin, joissa on sähkötoiminen selkänojan säätö Mikäli pyörätuoli on varustettu sähkötoimisella selkänojan säädöllä, rajoitetaan istuinjärjestelmästä ja istuinsyvyydestä riippuen maksimi säätöä taakse joko mikrokytkimellä tai tilakulma-anturilla. Mikäli rajoitus tapahtuu tilakulma-anturilla, sekä selkänojakulma että istuinkulma vaikuttavat aktuaattorin todelliseen poiskytkentäkulmaan. Jotta saavutettaisiin selkänojan maksimi säätö, myös istuinkulma on tarvittaessa asetettava neutraaliin siis pystyasentoon. 59

60 9.4.2 Selkänojakulman säätö reikälevyllä Ruuvaa käsiruuvit (1) irti kummaltakin puolelta. Selkänoja säädetään valitsemalla yhdistelmä, jonka muodostaa jokin selkänojakehyksen kahdesta reiästä ja jokin kiinnityslevyn kuudesta reiästä. Aseta ruuvit uudelleen paikoilleen ja kiinnitä ne. 60

61 9.4.3 Flex- ja Kontur-istuimet Säädä kulma käsipyörää (1) kääntämällä. 61

62 9.4.4 Selkänojan säätäminen kaasupainejousella Selkännojan säätämiseen käytettävä kahva sijaitsee ohjausrasiaan nähden pyörätuolin vastakkaisella puolella, käsinojan alla. Selkänojan säätäminen: Vedä kahva (1) ylöspäin. Säädä selkänoja kallistamalla se eteen- tai taaksepäin. Avaa ote kahvasta. Selkänoja lukittuu. OHJE Jos kahvaa samanaikaisesti vedetään ylöspäin ja sisälle, se lukittuu syvennykseen. Jotta kahvaa jälleen olisi mahdollista liikuttaa alaspäin, se on työnnettävä ulospäin irti syvennyksestä. 62

63 9.4.5 Selkänojan korkeuden säätäminen (Modulite-istuinyksikkö) Seuraavassa osiossa kuvataan selkänojalevyn korkeuden säätäminen. Huomaa Nostoliinatakaosasta on saatavana vain kiinteäkorkeuksiset mallit 48 ja 54 cm. Tarvittavat välineet: 5 mm:n kuusiokoloavain Löysää selkänojalevyn ruuvit (A) ja (B). Älä irrota ruuveja. Siirrä selkänojalevy haluttuun korkeuteen. Kiristä ruuvit uudelleen. 63

64 9.4.6 Selkänojan leveyden säätäminen (Modulite-istuinyksikkö) Selkänojalevyn leveyttä voi muuttaa jonkin verran etulevyä säätämällä esimerkiksi, jotta selkänojalevy asettuu kohdakkain istuintyynyn kanssa. Takalevyn suuremmat säädöt saa tehdä vain huoltoteknikko, ja ne on selitetty tämän liikkumisapuvälineen huolto-ohjeissa. Huomaa Nostoliinatakaosasta on saatavana vain kaksi leveysvaihtoehtoa cm ja cm. Joissain tilanteissa nostoliina on vaihdettava, jotta leveyttä voisi säätää. Katso vaihto-ohjeet tämän liikkumisapuvälineen huolto-ohjeista. Huolto-ohjeet voit tilata Invacare -yritykseltä. Niissä on kuitenkin ohjeita. jotka on tarkoitettu erityisesti koulutetuille huoltoteknikoille, ja niissä kuvataan toimia, joita ei ole tarkoitettu loppukäyttäjän tehtäväksi. Huomaa, että jos nostoliinatakaosan leveyttä säädetään, myös selkänojan tyyny on vaihdettava. Tarvittavat välineet: 5 mm:n kuusiokoloavain 64

65 Löysää ja irrota selkänojalevyn ruuvi (A). Löysää selkänojalevyn ruuvit (B). Älä irrota ruuveja. Siirrä selkänojalevyn puoliskot haluttuun leveyteen. Aseta ruuvi (A) takaisin paikoilleen. Kiristä ruuvit uudelleen Selkänojan kulman säätäminen (Modulite-istuinyksikkö) VAROITUS Kaikki istuimen tai selkänojan kulmien muutokset muuttavat myös sähköpyörätuolin geometriaa ja vaikuttavat sen kaatumisvakautteen. Lisätietoja kaatumisvakaudesta, esteiden ylittämisestä oikealla tavalla, luiskoja pitkin ajamisesta, selkänojan oikeasta asennosta ja istuimen kulmista on kohdassa Esteiden ylittäminen sivulla 39 ja kohdassa Laskut ja nousut sivulla Sähköinen korkeudensäätö Kauko-ohjaimen käyttöohjeissa on tietoa sähkösäädöistä. 65

66 Manuaalinen korkeudensäätö Leveyssäätöinen selkänoja Tarvittavat välineet: 5 mm:n kuusiokoloavain Löysää ja irrota ylempi selkänojan tuen (A) ruuvi kummaltakin puolelta. Aseta selkänoja haluttuun kulmaan. Käytä selkänojan tuen asteikkoa (B) apuna. Varmista, että säädät saman kulman kummallekin puolelle. Aseta ja kiristä ruuvi uudelleen. Yksinkertainen selkänoja Tarvittavat välineet: 6 mm:n kuusiokoloavain 66
