1 Invacare Storm ⁴ -sarja Storm⁴, Storm⁴ X-plore, Storm⁴ True Track Plus fi Sähköpyörätuoli Käyttöohje Tämä opas on annettava loppukäyttäjälle. Lue tämä opas ENNEN tuotteen käyttöä. Säilytä opas myöhempää tarvetta varten.

2 2014 Invacare Corporation Kaikki oikeudet pidätetään. Koko materiaalin tai sen osan uudelleenjulkaisu, jäljentäminen tai muuttaminen on kiellettyä ilman Invacaren etukäteen antamaa kirjallista lupaa. Tavaramerkit osoitetaan symboleilla ja. Kaikki tavaramerkit ovat Invacare Corporationin tai sen tytäryhtiöiden omistamia tai lisensoimia, ellei toisin ole ilmoitettu.

3 Sisällysluettelo 1 Yleistä Esittely Tämän käsikirjan symbolit Tyyppiluokitus Käyttötarkoitus Määräykset Käyttöaiheet Käytettävyys Takuu Käyttöikä Turvallisuus Yleiset turvallisuusohjeet Sähköjärjestelmän turvallisuustiedot Turvallisuusohjeet sähkömagneettisesta säteilystä Ajamista ja vapaalla ajamista koskevat turvallisuustiedot Kunnossapitoa ja huoltoa koskevat turvallisuustiedot Liikkumisvälineen muutoksia koskevia turvallisuustietoja Hissillä varustetun pyörätuolin turvallisuusohjeet Turvallisuusohjeet Recaro-istuimella varustettua pyörätuolia varten Tuotteen kilpien sijainti Osat Pyörätuolin tärkeimmät osat Ohjausrasiat Hissi Lisätarvikkeet Turvavyö Turvavyötyypit Turvavyön oikea kiinnitys Kepinpidikkeen käyttö KLICKfix-sovittimen käyttäminen Laukkutelineen säätäminen tai poistaminen Pyörätuolin sovittaminen käyttäjän istuma-asentoon Yleistä tietoa pyörätuolin sovittaminen käyttäjän istuma-asentoon Mahdollisuudet sovittaa ohjausrasia Ohjausrasian sovittaminen käyttäjän käsivarsien pituuteen (kaikki istuinjärjestelmät) Ohjausrasian korkeussäätö (vain, jos käytössä on käännettävä ohjausrasian pidike) Ohjausrasian kääntö sivulle Vakioistuinyksikön säätömahdollisuudet Käsivarsituen paikan muuttaminen Käsinojien korkeussäätö Käsinojien leveyssäätö Liikkuvien käsinojien säätömahdollisuudet Liikkuvan käsinojan säätäminen Liikkuvan käsinojan kyynärtuen kulmasäätö Liikkuvien käsinojien leveyden säätö Liikkuvan käsinojan liikkuvuuden säätö Liikkuvan käsinojan kyynärtuen asennon säätö Modulite-istuinyksikön säädöt Käsinojien korkeussäätö Käsinojien leveyssäätö Käsinojan syvyysasennon säätäminen Istuimen leveyden säätäminen Istuinsyvyyden säätäminen Istuinkulman säätö Sähkötoiminen Manuaalinen

4 5.7 Selkänojan säätö Sähkötoiminen Selkänojakulman säätö (standardi-istuin) manuaalinen säätö käsiruuveilla Selkänojakulman säätö Easy-Adapt-istuinjärjestelmässä Selkänojan korkeuden säätäminen (Modulite-istuinyksikkö) Selkänojan leveyden säätäminen (Modulite-istuinyksikkö) Selkänojan kulman säätäminen (Modulite-istuinyksikkö) Adjusting the adaptable backrest padding Päätuen säätö Pää- ja niskatuen paikan säätö Pää- ja niskatuen korkeuden säätö Leukatuen säätö Runkotukien säätäminen Leveyden säätäminen Korkeuden säätäminen Syvyyden säätäminen Pöytälevyn säätö tai poisto Pöytälevyn sivusäätö Pöytälevyn syvyyssäätö / pöydän poisto Pöytälevyn kääntö sivulle Istuinkannatin Istuinleveyden säätö Istuinsyvyyden säätö Istuinsyvyyden säätäminen istuinkannatinlevyjä vaihtamatta Istuinsyvyyden säätäminen vaihtamalla istuinkannatinlevyt Selkäyksikkö ergonomisella pituuden säädöllä (Easy-Adapt) Leveyden säätö Jousituksen ja iskunvaimennuksen säätäminen Jousituksen säätäminen (vain Storm 4 X-plore) Jousituksen ja iskunvaimennuksen poistaminen käytöstä Iskunvaimennuksen säätäminen Keskelle asennettavat jalkatuet Sähköinen jalkatuki Sähköisen jalkatuen laskeminen kokonaan avuksi pyörätuolista poistumiseen Keskelle asennettavat jalkatuet Säädettävä jalkatuki Kulman säätö Jalkatuen pituuden säätäminen Pohjetyynyn säätäminen käyttäjän pohkeen leveyteen Jalkalevyn kulman säätäminen Vari-F jalkatuki Jalkatuen/jalkatuen pohjetuen kääntö ulospäin ja/tai poisto Kulman säätö Jalkatuen vasteen säätö Jalkatuen pituuden säätö Vari-A jalkatuki Jalkatuen/jalkatuen pohjetuen kääntö ulospäin ja/tai poisto Kulman säätö Pohjetuen vasteen säätö Jalkatukien pituussäätö Pohjelevyn korkeussäätö Pohjelevyn korkeussäätö Pohjelevyn lukituksen avaus pyörätuolista nousua varten ja kääntö taakse

5 Kulmasäädettävän jalkalevyn säätö Kulma-ja korkeussäädettävän jalkalevyn säätö Sähköiset nostettavat jalkatuet (ADE-jalkatuet) Jalkatukien pohjetuen kääntö ulospäin ja/tai poistaminen Kulman säätö Jalkatukien pituussäätö Pohjelevyn korkeussäätö Pohjelevyn korkeussäätö Pohjelevyn lukituksen avaus pyörätuolista nousua varten ja kääntö taakse Kulmasäädettävän jalkalevyn säätö Kulma-ja korkeussäädettävän jalkalevyn säätö Kulmastaan säädettävä jalkalevy Sivulle asennettujen jalkatukien leveyssäätö Käyttö Ajaminen Ennen ensimmäistä käyttökertaa Paikoitus ja seisonta Pyörätuoliin istuuntuminen ja siitä nouseminen Vakiokäsinojan poistaminen sivukuljetusta varten Tietoa tuoliin ja siitä pois siirtymisestä Esteiden ylittäminen Maksimi estekorkeus Turvallisuusohjeet esteiltä alasajettaessa Näin selviydyt esteistä kunnolla Laskut ja nousut Taitettavien keikahduksenestopyörien käyttö: Käyttö yleisillä teillä Työntäminen, kun käyttökoneisto on kytketty pois Moottorien kytkeminen pois päältä (tavanomaiset moottorit) Moottorien poiskytkeminen (True Track Plus -moottorit) Elektroniikka Ajoelektroniikan varmistus Akut Yleistä tietoa lataamisesta Yleisiä ohjeita lataamisesta Akkujen lataaminen Akkujen irrottaminen latauksen jälkeen Säilytys ja huolto Ohjeita akkujen käyttämisestä Akkujen kuljettaminen Yleisiä ohjeita akkujen käsittelemisestä Vahingoittuneet akut on käsiteltävä oikealla tavalla Huolto Kunnossapito johdanto Ajoneuvon puhdistus Tarkastuslista Ennen liikkumisvälineen jokaista käyttöä Viikottain Kuukausittain Suoritetut tarkastukset Korjaustyöt Rengasrikon korjaaminen (vannetyyppi ") Reikien korjaaminen (vetävä pyörä ja True Track Plus -moottori ja paineilmarenkaat) Tyhjän eturenkaan korjaaminen (paineilmarengas 3,00 6") Kuljetus Kuljettaminen Yleistä tietoa Ajoneuvosta poistuminen Liikkumisvälineen käyttö istuimena ajoneuvossa

6 9.3.1 Liikkumisvälineen kiinnittäminen ajoneuvoon Näin käyttäjä turvataan pyörätuolissa Ajoneuvon kuljetus ilman käyttäjää Takasuojuksen avaaminen Akkujen asettaminen saataville Akkujen poistaminen/asentaminen Käytön jälkeen Uudelleenkäyttö Hävittäminen Tekniset tiedot Tekniset eritelmät

7 1 Yleistä 1.1 Esittely Kiitos Invacare-tuotteen valinnasta. Tässä käyttäjäoppaassa on tärkeää tietoa tuotteesi käsittelystä. Lue käyttöopas huolellisesti ja noudata turvallisuusohjeita tuotteen turvallisen käytön varmistamiseksi. Huomaa, että tässä käyttöoppaassa saattaa olla osia, jotka eivät ole koske sinun tuotettasi, koska tätä opasta sovelletaan kaikkiin olemassa oleviin moduuleihin (painopäivänä). Jos painetun käyttöoppaan kirjasinkoko on vaikealukuinen, voit ladata ohjeen PDF-muodossa Invacaren verkkosivustosta (katso tämän käyttöoppaan takasivu). PDF:n voi sitten skaalata näyttöön niin, että kirjasinkoko on sopivampi sinulle. Tämä liikkumisväline on suunniteltu suurella käyttäjäryhmälle, jolla on erilaisia vaatimuksia. Ratkaisun siitä, sopiiko malli käyttäjälle, voi tehdä yksinomaan terveydenhuoltoalan ammattihenkilöstö. Invacare tai sen laillinen edustaja ei ota mitään vastuuta siinä tapauksessa, että liikkumisvälinettä ei ole sovitettu käyttäjän vammaisuuden mukaan. Käyttäjä tai hänen avustajansa voi suorittaa muutamia huoltotöitä ja säätöjä. Tiettyjen säätötöiden suorittaminen vaatii kuitenkin teknisen koulutuksen ja ne on suoritettava Invacare-erikoismyyjällä. Takuu ei korvaa vahinkoja ja virheitä, jotka aiheutuvat käyttöoppaan huomioimatta jättämisestä tai huollon laiminlyönnistä. 1.2 Tämän käsikirjan symbolit Varoitukset on tässä käyttöohjeessa merkitty erityisillä symboleilla. Ohjeiden otsikkosanat ilmaisevat vaaran vakavuusasteen. VAROITUS Tämä viittaa mahdolliseen vaaratilanteeseen, joka voi aiheuttaa vakavia vammoja tai kuoleman, ellei sitä vältetä. HUOMIO Tämä viittaa mahdolliseen vaaratilanteeseen, joka voi aiheuttaa lieviä tai vähäpätöisiä vammoja, ellei sitä vältetä. TÄRKEÄÄ Tämä viittaa mahdolliseen vaaratilanteeseen, joka voi aiheuttaa aineellisia vahinkoja, ellei sitä vältetä. Tämä kiinnittää huomiota hyödyllisiin ohjeisiin, suosituksiin ja tietoihin, jotka auttavat käyttämään laitetta tehokkaasti ja häiriöttä. Tämä tuote on lääkinnällisistä laitteista annetun direktiivin 93/42/ETY mukainen. Tämän tuotteen julkaisupäivämäärä on mainittu EY-vaatimustenmukaisuusvakuutuksessa. Edellytykset: Tämä symboli viittaa eri työkalujen, komponenttien ja välineiden luetteloon, joita tarvitset määrättyjen töiden suorittamisessa. Älä yritä suorittaa töitä, jos käytettävissäsi ei ole mainittuja työkaluja. Yleistä Q 7

8 Invacare Storm ⁴ -sarja 1.3 Tyyppiluokitus Tämä ajoneuvo on luokiteltu standardin EN mukaan luokan B liikkumistuotteeksi (sisä- ja ulkokäyttöön). Se on siksi riittävän pieni ja ketterä sisäkäyttöön mutta pystyy myös ylittämään monia esteitä ulkotiloissa. 1.4 Käyttötarkoitus Tämä ajoneuvo on tarkoitettu liikuntarajoitteisille ihmisille, jotka pystyvät näkönsä ja fyysisen ja henkisen terveytensä puolesta käyttämään sähköajoneuvoa. 1.5 Määräykset Ajoneuvon turvallisuus on testattu onnistuneesti saksalaisten ja kansainvälisten standardien mukaisesti. Se täyttää RoHS-direktiivin 2011/65/EU, REACH-direktiivin 1907/2006/EY ja standardin DIN EN sekä standardin EN /-2 vaatimukset. Myös sen vesisuihkun kestävyys on testattu onnistuneesti standardin EN IPX4 mukaisesti, joten se soveltuu hyvin esimerkiksi Euroopan tyypillisiin sääolosuhteisiin. Asianmukaisella valaistusjärjestelmällä varustettuna ajoneuvo soveltuu käytettäväksi yleisillä teillä. 1.6 Käyttöaiheet Tämän sähköpyörätuolin käyttöä suositellaan seuraaviin käyttöaiheisiin: vamman vuoksi, mutta sähkökäyttöisen ajoyksikön asianmukainen käyttö onnistuu edelleen. 1.7 Käytettävyys Käytä liikkumisvälinettä vain, kun se on täydellisessä toimintakunnossa. Muuten voit vaarantaa itsesi ja muut. Seuraava luettelo ei ole kaikenkattava. Sen tarkoituksena on esitellä vain joitakin tilanteita, jotka voivat vaikuttaa liikkumisvälineesi käytettävyyteen. Tietyissä tilanteissa liikkumisvälineen käyttö on lopetettava välittömästi. Muissa tilanteissa voit käyttää liikkumisvälinettä sen viemiseen jälleenmyyjälle. Sinun täytyy välittömästi lopettaa liikkumisvälineen käyttö, jos sen käytettävyys on rajallista seuraavien seikkojen takia: Jarruvika Sinun täytyy välittömästi ottaa yhteyttä valtuutettuun Invacare-jälleenmyyjään, jos liikkumisvälineesi käytettävyys on rajallista seuraavien seikkojen takia: Valaistusjärjestelmä (jos se on asennettu) ei toimi oikein tai on viallinen Kun henkilö on liikuntakyvytön tai hänen liikuntakykynsä heijastimet putoavat pois on erittäin rajallinen, jolloin pyörätuolin avulla täytetään kulunut renkaiden kulutuspinta tai riittämätön rengaspaine perusvaatimus liikkumisesta omassa kodissa. käsinojat ovat vaurioituneet (esim. repeytynyt käsinojan Kun henkilö haluaa lähteä asunnostaan saadakseen raitista ilmaa pehmuste) lyhyellä kävelyllä tai käydä lähellä kotiaan olevissa paikoissa ja jalkatukien ripustimet ovat vaurioituneet (esim. puuttuvat tai kaupoissa. repeytyneet kantapäähihnat) asentovyö on vaurioitunut Sähköpyörätuolin antaminen käytettäväksi sisä- ja ulkotiloissa on suositeltavaa, jos käsikäyttöiset pyörätuolit eivät ole enää mahdollisia ohjaussauva on vaurioitunut (ohjaussauvaa ei voi siirtää neutraaliin asentoon) Q

9 Yleistä kaapelit ovat vaurioituneet, mutkalla, puristuneet tai löystyneet pidikkeistä liikkumisväline vaeltaa jarrutuksen aikana liikkumisväline vetää toiselle puolelle liikuttaessa epätavallisia ääniä kehittyy tai kuuluu Tai jos tunnet, että liikkumisvälineessäsi on jotain vikaa. 1.8 Takuu Takuuehdot kuuluvat kulloinkin voimassaoleviin, maakohtaisiin, yleisiin toimitusehtoihin. 1.9 Käyttöikä Tuotteen oletettava käyttöikä on viisi vuotta, sikäli kun tuotetta käytetään ohjeidenmukaiseen tarkoitukseen ja kaikkia hoito- ja huolto-ohjeita noudatetaan. Tämä käyttöikä voidaan jopa ylittää, kun tuotetta käsitellään, huolletaan ja hoidetaan huolellisesti eikä tiede ja tekninen kehitys aseta rajoja. Käyttöikä voi kuitenkin myös alentua huomattavasti erityisen kovassa rasituksessa tai ohjeita piittaamattomassa käytössä. Valmistajan edellyttämä käyttöikä ei ole mikään lisätakuu Q 9

10 Invacare Storm ⁴ -sarja 2 Turvallisuus 2.1 Yleiset turvallisuusohjeet VAROITUS! Loukkaantumisvaara, jos liikkumislaitetta käytetään muuhun kuin tässä käyttöoppaassa kuvattuun tarkoitukseen! Käytä liikkumisvälinettä aina tämän käyttöoppaan ohjeidenmukaisesti. Ota turvallisuusohjeet aina huomioon. VAROITUS! Loukkaantumisvaara, jos liikkumisvälinettä kuljetetaan lääkkeiden tai alkoholin vaikutuksen alaisena. Liikkumisvälinettä ei saa kuljettaa lääkkeiden tai alkoholin vaikutuksen alaisena. Tarvittaessa liikkumisvälinettä on käytettävä avustajan, jonka fyysinen ja psyykkinen tila mahdollistavat sen. VAROITUS! Loukkaantumisvaara, jos liikkumisvälinen lähtee vahingossa liikkeelle. Kytke liikkumisvälineestä virta pois ennen kuin siirryt siihen, siirryt siitä pois tai käsittelet isoja esineitä. Kun ohjaus on kytketty pois päältä, ohjauksen sisäinen jarru ei ole käytössä. Siksi suositellaan, että avustaja työntää liikkumisvälinettä ainoastaan tasaisilla pinnoilla, ei koskaan luiskilla. Liikkumisvälinettä ei saa jättää luiskalle, kun moottorit on kytketty pois päältä. Käynnistä moottorit aina uudelleen välittömästi liikkumisvälineen työntämisen jälkeen (katso Liikkumisvälineen työntäminen vapaalla). VAROITUS! Loukkaantumisvaara, jos liikkumisvälineestä kytketään virta pois ajettaessa, esimerkiksi painamalla On/Off-painiketta tai irrottamalla kaapeli, koska se pysähtyy äkillisesti ja terävästi. Jos on tehtävä hätäjarrutus, ohjaussauva vapautetaan ja välinen pysähtyy (katso lisätietoja kaukosäätimen käyttöoppaasta) Q

11 Turvallisuus VAROITUS! Loukkaantumisvaara, kun liikkumisväline siirretään ajoneuvoon kuljetettavaksi käyttäjän istuessa siinä. Liikkumisvälinen kannattaa aina siirtää ajoneuvoon ilman, että käyttäjä istuu siinä. Jos liikkumisväline on kuormattava ramppia pitkin yhdessä sen ajajan kanssa, varmista, että ramppi ei ylitä suurinta turvallista kaltevuutta (katso 11 Tekniset tiedot, sivu 92). Jos liikkumisväline on kuormattava suurimman turvallisen kaltevuuden ylittävää ramppia pitkin (katso 11 Tekniset tiedot, sivu 92), on käytettävä vinssiä. Avustaja voi valvoa kuormausprosessia ja avustaa siinä turvallisesti. Vaihtoehtoisesti voidaan käyttää alustanostinta. Varmista, että liikkumisvälineen kokonaispaino käyttäjä mukaan lukien ei e ylitä alustanostimen tai vinssin suurinta sallittua painoa, jos käytätä niitä. VAROITUS! Liikkumisvälineestä putoamisen vaara Älä liu'u eteenpäin istuimella, älä nojaa eteenpäin polvien väliin, älä nojaa taaksepäin selkänojan yläosan yli esimerkiksi esineen poimimista varten. Jos asentovyö on asennettu, se on säädettävä asianmukaisesti ja sitä on käytettävä aina, kun liikkumisvälinettä käytetään. Eri istuimelle siirryttäessä liikkumisväline on asetettava mahdollisimman lähelle uutta istuinta. Loukkaantumisvaara, jos suurin sallittu kuorma ylitetään. Suurinta sallittua kuormaa ei saa ylittää (katso 11 Tekniset tiedot, sivu 92). Liikkumisväline on tarkoitettu käytettäväksi vain yhdellä käyttäjällä, jonka enimmäispaino ei ylitä välineen suurinta sallittua kuormaa. Liikkumisvälinettä ei saa käyttää useamman kuin yhden henkilön kuljettamiseen. Loukkaantumisvaara vääränlaisen nostamisen tai raskaiden osien pudottamisen vuoksi Liikkumisvälineen osien ylläpidossa, huoltamisessa tai nostamisessa on otettava huomioon yksittäisten osien, erityisesti akkujen, paino. Asetu aina oikeaan asentoon ennen kuin suoritat nostoja tai pyydä apua tarvittaessa. Osien liikkumisesta johtuva loukkaantumisvaara Varmista, että liikkumisvälineen liikkuvista osista, esimerkiksi pyöristä tai nostolaitteen moduuleista (jos ne on asennettu), ei aiheudu vammaa, erityisesti, kun lähettyvillä on lapsia. Kuumista pinnoista johtuva loukkaantumisvaara Liikkumisvälinettä ei saa jättää suoraan auringonvaloon pitkiksi ajoiksi. Metalliosat ja -pinnat, kuten istuin ja käsinojat, voivat kuumentua Q 11

12 Invacare Storm ⁴ -sarja Sähkölaitteiden liittämisestä johtuva tulipalo- tai rikkoutumisvaara Liikkumisvälineeseen ei saa liittää sähkölaitteita, joita Invacare ei ole nimenomaisesti hyväksynyt sitä varten. Anna valtuutetun Invacare-jälleenmyyjän tehdä kaikki sähköasennukset. 2.2 Sähköjärjestelmän turvallisuustiedot VAARA! Kuoleman, vakavan vamman tai vaurioitumisen vaara Pyörätuolin virheellinen käyttö voi saada pyörätuolin savuamaan, kipinöimään tai palamaan. Tulipalo saattaa aiheuttaa kuoleman, vakavan vamman tai vaurion. ÄLÄ käytä pyörätuolia muuhun kuin sen käyttötarkoitukseen. Jos pyörätuoli alkaa savuta, kipinöidä tai palaa, lopeta pyörätuolin käyttö ja vie se VÄLITTÖMÄSTI huoltoon. VAARA! Tulipalovaara Palavat lamput tuottavat lämpöä. Jos lamput peitetään kankaalla, esimerkiksi vaatteilla, kangas saattaa syttyä tuleen. Valojärjestelmää EI saa peittää kankaalla. VAARA! Kuoleman, vakavan vamman tai vaurioitumisen vaara Vedestä, nesteelle altistumisesta ja pidätyskyvyttömistä käyttäjistä johtuva sähköosien syöpyminen voi aiheuttaa kuoleman, vakavan vamman tai vaurion. Vähennä sähköosien altistumista vedelle ja nesteelle. Korroosion vaurioittamat sähköosat ON vaihdettava välittömästi. Pidätyskyvyttömien käyttäjien käyttämissä tai toistuvasti vedelle/nesteille altistuvissa pyörätuoleissa sähköosat on ehkä vaihdettava useammin. VAARA! Kuoleman tai vakavan vamman vaara Näiden varoitusten huomiotta jättäminen voi aiheuttaa oikosulun, joka johtaa kuolemaan, vakavaan vammaan tai sähköjärjestelmän vaurioon. POSITIIVINEN (+) PUNAINEN akkukaapeli ON YHDISTETTÄVÄ POSITIIVISEEN (+) akkunapaan. NEGATIIVINEN (-) MUSTA akkukaapeli ON YHDISTETTÄVÄ NEGATIIVISEEN (-) akkunapaan. ÄLÄ anna työkalujen tai akkukaapelien olla kosketuksessa MOLEMPIIN akkunapoihin samaan aikaan. Siitä voi seurata oikosulku ja vakava vamma tai vaurio. Asenna positiivisiin ja negatiivisiin akkunapoihin suojukset. Vaihda johdot heti, jos johtojen eristys vahingoittuu. ÄLÄ poista varoketta tai asennuslaitteita POSITIIVISEN (+) punaisen akkujohdon asennusruuvista Q

13 Turvallisuus VAARA! Kuoleman tai vakavan vamman vaara Oikosulku voi aiheuttaa kuoleman tai vakavan vamman. Tutki oikosulun välttämiseksi pistokkeesta ja johdosta viillot ja kuluneet vaijerit. Vaihda katkenneet johdot tai kuluneet vaijerit välittömästi. Pyörätuolin vaurioitumisriski Sähköjärjestelmän vika voi aiheuttaa epätavallista toimintaa, kuten valon palamista jatkuvasti, valon puuttumista tai magneettijarruista kuuluvaa ääntä Jos järjestelmässä on vika, kytke kauko-ohjaus pois päältä ja uudelleen päälle. Jos vika jatkuu, irrota tai poista virtalähde. Liikkumisvälineen mallin mukaan akut voi joko poistaa tai akut voi kytkeä irti virtamoduulista. Jos et ole varma, mikä kaapeli on irrotettava, ota yhteyttä jälleenmyyjään. Ota joka tapauksessa yhteyttä jälleenmyyjään. 2.3 Turvallisuusohjeet sähkömagneettisesta säteilystä Tämän ajoneuvon sähkömagneettinen mukautuvuus on testattu kansainvälisten normien mukaan. Radio- ja televisiolähettimien ja matkapuhelimien aiheuttamat sähkömagneettiset kentät saattavat kuitenkin vaikuttaa sähkökäyttöisten ajoneuvojen toimintaan. Ajoneuvoissamme käyttämämme elektroniikka saattaa myös aiheuttaa heikkoja sähkömagneettisia häiriöitä, jotka kuitenkin ovat lainmukaisten rajojen sisällä. Tämän takia pyydämme noudattamaan seuraavia ohjeita: VAROITUS! Sähkömagneettinen säteily aiheuttaa virhetoimintojen riskin Älä käytä ja älä käynnistä kannettavia lähettimiä tai kommunikaatiolaitteita (esimerkiksi radiolähettimiä tai matkapuhelimia) kun ajoneuvo on päällä. Vältä voimakkaiden radio- ja televisiolähettimien lähellä oleskelua. Jos ajoneuvo lähtee käyntiin tahattomasti tai jos jarrut pettävät, ajoneuvo on kytkettävä päältä. Sähköisten lisälaitteiden tai muiden komponenttien asentaminen ajoneuvoon tai muutoksien tekeminen saattaa herkistää ajoneuvon sähkömagneettiselle säteilylle tai häiriöille. On kuitenkin huomioitava, että ei ole olemassa täysin varmaa tapaa määrittää tällaisten modifikaatioiden vaikutusta. Ilmoita ajoneuvon kaikista ei toivotuista liikkeistä ja sähköjarrujen pettämisestä valmistajalle. 2.4 Ajamista ja vapaalla ajamista koskevat turvallisuustiedot VAARA! Kuoleman, vakavan vamman tai vaurioitumisen vaara Ohjaussauvan toimintahäiriö voi aiheuttaa tahattoman/arvaamattoman liikkeen, joka johtaa kuolemaan, vakavaan vammaan tai vaurioon. Jos tahaton/arvaamaton liike tapahtuu, lopeta heti pyörätuolin käyttö ja ota yhteyttä pätevään huoltohenkilöön Q 13

14 Invacare Storm ⁴ -sarja VAROITUS! Loukkaantumisvaara, jos liikkumisväline kaatuu Nousuja ja laskuja voi kulkea vain suurimpaan turvalliseen kaltevuuteen asti (katso 11 Tekniset tiedot, sivu 92). Palauta istuimen selkänoja tai istuimen kallistuksen käyttölaite pystyasentoon aina ennen ylämäkeen ajamista. Suosittelemme, että alamäkeen ajettaessa istuimen selkänojaa ja istuimen kallistuksen käyttölaitetta (jos se on asennettu) kallistetaan hieman taaksepäin. Alamäessä on sallittu ajaa korkeintaan 2/3 huippunopeudesta. Vältä yhtäkkistä jarruttamista ja kiihdyttämistä kaltevilla pinnoilla. Vältä mahdollisuuksien mukaan ajamista liukkailla pinnoilla (lumi, jää, sora jne.), jos on olemassa vaara ajoneuvon hallinnan menettämisestä, erityisesti kaltevilla pinnoilla. Jos tällaisilla pinnoilla kuitenkin on ajettava, aja hitaasti ja erityisen varovaisesti. Älä koskaan yritä nousta esteelle, joka sijaitsee nousussa tai laskussa. Älä koskaan yritä ajaa liikkumisvälineelläsi portaita ylös tai alas. Esteitä ylittäessäsi noudata aina esteiden enimmäiskorkeuksia (katso 11 Tekniset tiedot, sivu 92 ja ota huomioon tiedot tulevista esteistä 6.5 Esteiden ylittäminen, sivu 66). Älä siirrä painopistettäsi äläkä häiritse ohjaussauvan liikkeitä ja suunnanmuutoksia, kun liikkumisväline on liikkeessä. VAROITUS! Vammautumisriski, jos liikkumisväline kaatuu (jatkoa) Liikkumisvälinettä ei saa käyttää useamman kuin yhden henkilön kuljettamiseen. Älä ylitä sallittua yleistä enimmäiskuormaa äläkä akselikohtaista enimmäiskuormaa (katso 11 Tekniset tiedot, sivu 92). Huomaa, että liikkumisväline jarruttaa tai kiihdyttää, jos muutat ajotilaa, kun liikkumisväline on liikkeessä. VAROITUS! Vakavan vamman tai vaurion vaara Epäasianmukainen sijoittuminen nojatessa tai kallistuessa voi saada pyörätuolin kaatumaan eteenpäin, mikä voi aiheuttaa vakavan vamman tai vaurion. Liikkumisvälineen vakauden ja asianmukaisen toiminnan takaamiseksi on jatkuvasti säilytettävä kunnollinen tasapaino. Sähköpyörätuolisi on suunniteltu pysymään pystyssä ja vakaana tavallisissa päivittäisissä toimissa, jos ET liiku painopisteen yli. ÄLÄ nojaa liikkumisvälineestä eteenpäin käsinojien pituutta pidemmälle. ÄLÄ yritä kurkottaa esineitä, jos sinun on siirryttävä istuimella eteenpäin, tai nostaa niitä ylös lattialta kurottamalla polvien välistä Q

15 Turvallisuus VAROITUS! Rikkoutumisriski haitallisissa sääolosuhteissa, eli erittäin kylmässä, eristyneellä alueella Jos käyttäjän liikuntakyky on erittäin rajallinen, suosittelemme, että haitallisissa sääolosuhteissa EI yritetä kulkea ilman saattavaa avustajaa. VAROITUS! Loukkaantumisvaara, jos jalka liukuu pois jalkanojalta ja jää kiinni liikkumisvälineen alla, kun se on liikkeessä Varmista aina ennen kuin ajat liikkumisvälinettä, että jalkasi ovat suorassa ja turvallisesti paikallaan jalkalevyillä ja että molemmat jalkatuet on lukittu asianmukaisesti paikalleen. VAROITUS! Loukkaantumisvaara, jos kapeilla kulkuväylillä kuten ovenraoissa ja sisäänkäynneissä törmätään esteisiin Aja kapeilla käytävillä alimmassa ajotilassa ja varovasti. VAROITUS! Loukkaantumisriski Jos liikkumisvälineeseen on asennettu nostettavat jalkatuet, henkilölle saattaa aiheutua vamma ja liikkumisvälineelle vaurio, jos ajat liikkumisvälinettä jalkatuet nostettuina Liikkumisvälineen painopisteen ei-toivotun eteensiirtymisen välttämiseksi (erityisesti alaspäin kuljettaessa) ja liikkumisvälineen vaurioiden välttämiseksi nostettavat jalkatuet on aina laskettava tavallisen kulun aikana. VAROITUS! Kaatumisvaara Kaatumisenestolaitteet (tukipyörät) vaikuttavat vain kiinteällä alustalla. Pehmeässä maastossa, esim. ruohikolla, lumessa tai lokaisella tiellä, ne uppoavat maahan, kun ajoneuvo tukeutuu niihin. Ne menettävät vaikutuksensa ja ajoneuvo voi kaatua. Aja pehmeässä maastossa vain erittäin varovaisesti, etenkin ajaessasi mäkiä ylös tai alas. Huomioi tässä erityisesti ajoneuvon kaatumisvakaus Q 15

16 Invacare Storm ⁴ -sarja 2.5 Kunnossapitoa ja huoltoa koskevat turvallisuustiedot VAARA! Kuoleman, vakavan vamman tai vaurioitumisen vaara Käyttäjien/hoitajien tai muiden kuin pätevien huoltohenkilöiden suorittama epäasianmukainen korjaus ja/tai huolto voi aiheuttaa kuoleman, vakavan vamman tai vaurion. ÄLÄ yritä tehdä huoltotöitä, joita ei ole kuvattu tässä käyttöoppaassa. Pätevän huoltohenkilön ON aina tehtävä kyseiset korjaukset tai huollot. Ota yhteyttä jälleenmyyjään tai Invacaren huoltohenkilöön. Onnettomuusriski ja takuun mitätöitymisen riski, jos huolto on riittämätön. Turvallisuuden vuoksi ja huomaamattomasta kulumisesta johtuvien onnettomuuksien välttämiseksi on tärkeää tehdä sähköiselle liikkumisvälineelle tarkastus kerran vuodessa tavallisissa käyttöolosuhteissa (katso huolto-ohjeissa oleva tarkastussuunnitelma). Vaikeissa käyttöolosuhteissa, kuten päivittäisessä kulkemisessa jyrkillä luiskilla, tai jos pyörätuolin käyttäjä vaihtuu usein terveydenhoitotapauksissa, olisi tarkoituksenmukaista tehdä välitarkastuksia jarruille, lisävarusteille ja pyörille. Jos liikkumisvälinettä on tarkoitus käyttää yleisillä teillä, ajoneuvon kuljettajan on varmistettava, että se toimii luotettavasti. Liikkumisvälineen riittämätön tai laiminlyöty hoito ja huolto johtavat valmistajan vastuun rajoittamiseen. 2.6 Liikkumisvälineen muutoksia koskevia turvallisuustietoja Loukkaantumisriski ja liikkumisvälineen vaurioitumisriski muiden kuin hyväksyttyjen osien ja varaosien vuoksi. Istuinjärjestelmät, lisälaitteet ja lisävarusteet, joita Invacare ei ole hyväksynyt käytettäväksi tässä liikkumisvälineessä, voivat vaikuttaa kaatumisvakauteen ja lisätä kaatumisvaaraa. Käytä vain istuinjärjestelmiä, lisälaitteita ja lisävarusteita, jotka Invacare on hyväksynyt käytettäväksi tässä liikkumisvälineessä. Istuinjärjestelmät, joita Invacare ei ole hyväksynyt käytettäväksi tässä liikkumisvälineessä, eivät täytä tietyissä oloissa voimassa olevia standardeja ja voivat lisätä syttymisherkkyyttä ja ihoärsytyksen riskiä. Käytä vain istuinjärjestelmiä, jotka Invacare on hyväksynyt käytettäväksi tässä liikkumisvälineessä. Sähkö- ja elektroniikkaosat, joita Invacare ei ole hyväksynyt käytettäväksi tässä liikkumisvälineessä, voivat aiheuttaa tulipalovaaran ja johtaa sähkömagneettiseen vaurioon. Käytä vain sähkö- ja elektroniikkaosia, jotka Invacare on hyväksynyt käytettäväksi tässä liikkumisvälineessä Q

17 Turvallisuus Akut, joita Invacare ei ole hyväksynyt käytettäväksi tässä liikkumisvälineessä, voivat aiheuttaa kemiallisia palovammoja. Käytä vain akkuja, jotka Invacare on hyväksynyt käytettäväksi tässä liikkumisvälineessä. Loukkaantumisriski ja liikkumisvälineen vaurioitumisriski, jos käytetään muita kuin hyväksyttyjä selkänojia. Jälkikäteen asennettu selkänoja, jota Invacare ei ole hyväksynyt käytettäväksi tässä liikkumisvälineessä, voi ylikuormittaa selkänojan putkea ja lisätä siten loukkaantumisvaaraa ja liikkumisvälineen vaurioitumisriskiä. Ota yhteyttä Invacare-erikoismyyjään, joka tekee riskianalyysit, laskelmat, vakaustarkastukset jne., joilla varmistetaan, että selkänojan käyttö on turvallista. Liikkumisvälineen CE-merkintä Vaatimustenmukaisuuden arviointi / CE-merkintä on tehty direktiivin 93/42/EY mukaisesti, ja se koskee koko tuotetta. CE-merkintä on mitätön, mikäli tuotteeseen vaihdetaan tai siihen lisätään sellaisia osia tai lisävarusteita, joilla ei ole Invacare-yhtiön hyväksyntää. Tässä tapauksessa osan tai lisävarusteen lisäävä tai vaihtava yritys vastaa vaatimustenmukaisuuden arvioinnista / CE-merkinnästä tai liikkumisvälineen erikoissuunnittelun rekisteröimisestä ja tähän liittyvästä dokumentoinnista. Tärkeää tietoa huoltotyökaluista. Osa tässä oppaassa kuvatusta huoltotyöstä, jonka käyttäjä voi tehdä ongelmitta, edellyttää asianmukaisia työkaluja kunnollisen työn tekemiseksi. Jos saatavilla ei ole asianmukaisia työkaluja, emme suosittele työn tekemistä. Tässä tapauksessa suosittelemme ottamaan yhteyttä valtuutettuun erikoishuoltoon. 2.7 Hissillä varustetun pyörätuolin turvallisuusohjeet VAROITUS! Puristumisriski Kohotetun istuimen alla olevaan tilaan ei koskaan saa joutua esineitä. Huolehdi, että itselläsi, eikä muilla henkilöillä, erityisesti lapsilla, ei ole sormia, jalkoja tai muita kehonosia kohotetun istuimen alla. Jos et näe istuimen alle, esim. rajoitetun ohjattavuuden vuoksi, käännä pyörätuoli kerran akselinsa ympäri ennen istuimen alas laskemista. Näin voit varmistaa, ettei vaara-alueella ole ketään Q 17

18 Invacare Storm ⁴ -sarja Sähköpyörätuolin kaatuminen aiheuttaa loukkaantumisriskin Älä koskaan ylitä maksimikuormitusta (katso kappale 11 Tekniset tiedot, sivu 92). Vältä vaarallisia tilanteita, kuten reunakivien ylittämistä, jyrkkiä rinteitä ja nousuja jne. jos hissi on ylhäällä. Älä koskaan nojaa istuimesta kun hissi on kohotettuna. Tarkasta nostomoduuli vähintään kerran kuukaudessa. Tarkasta, että nopeusrajoitus toimii kun hissi on kohotettuna (katso kappale 3.3 Hissi, sivu 22). Jos nostolaitteessa esiintyy virheitä niistä on välittömästi ilmoitettava jälleenmyyjälle. Hissin virheelinen toiminto aiheuttaa riskin Tarkista säännöllisin väliajoin, että hissimekanismissa ei ole vieraita esineitä, näkyviä virheitä ja että sähköinen pistoke on kunnolla kiinni. Nostopylvään yksipuolisesta kuormituksesta pyörätuoliin aiheutuneet vauriot Yksipuolista kuormitusta esiintyy istuinta nostettaessa ja/tai kallistettaessa. Aseta nousuissa selkänoja pystysuoraan ja istuinkulma vaakasuoraan! Älä kuormita nostopylvästä jatkuvasti yksipuolisesti! Istuimen nosto- ja kallistustoiminto mahdollistaa lisälepoasennot. Tärkeitä nopeudenrajoitusohjeita, kun hissi on nostettu ylös Kun hissi on nostettu ylös määrätyssä kohdassa, ajoelektroniikka alentaa sähköpyörätuolin nopeutta voimakkaasti. Kun nopeuden alennus on aktivoitu, ajomoodin tehtävänä on suorittaa vain vähäisiä sähköpyörätuolin liikkeitä, ei normaalia ajokäyttöä! Laske ajoa varten hissi niin alas, että nopeuden rajoitus taas deaktivoituu. 2.8 Turvallisuusohjeet Recaro-istuimella varustettua pyörätuolia varten Pyörätuolin kaatuminen aiheuttaa loukkaantumisriskin Recaro-istuimella varustetun pyörätuolin painopiste on korkeammalla kuin muilla istuimilla varustettujen pyörätuolien. Recaro-istuin on myös painavampi kuin muut istuinjärjestelmät. Selkänojaa on mahdollista kallistaa 90 asteetta. Riski kaatua on täten suurempi. Selkänojaa ei tästä syystä koskaan seisokissa saa kallistaa taaksepäin yli 30 ja ajossa ei koskaan yli Q

19 Turvallisuus 2.9 Tuotteen kilpien sijainti Yli 30 EI KOSKAAN!! Seisonta! 0-15 Ajo A B Silmämerkintä edessä ja takana: Jos liikkumisvälineeseen on asennettu tarjotin, se on ehdottomasti poistettava ja pakattava turvallisesti, kun liikkumisvälinettä kuljetetaan ajoneuvossa. Tämä symboli ilmoittaa kiinnityskohdan sijainnin, jota voidaan käyttää kiinnitysjärjestelmän yhteydessä kuljetuksen aikana Q 19

20 Invacare Storm ⁴ -sarja C Jos symboli näkyy kirkkaankeltaisessa tarrassa, kiinnityskohta soveltuu liikkumisvälineen kiinnittämiseen ajoneuvoon käytettäväksi ajoneuvon istuimena. Varoitus siitä, että tätä liikkumisvälinettä ei saa käyttää ajoneuvon istuimena. Tämä liikkumisväline ei täytä standardin ISO :2001 vaatimuksia. Tätä liikkumisvälinettä voi käyttää ajoneuvon istuimena mutta vain, jos se on varustettu päätuella, jonka Invacare on sitä varten hyväksynyt. Varmista aina ennen liikkumisvälineen käyttämistä ajoneuvon istuimena, että pyörätuoli on varustettu päätuella, jonka Invacare on sitä varten hyväksynyt. Varoitus nostolaitteen käyttämisestä Lisätietoja jäljempänä D E F G Tietokilven symbolien selitys Enimmäisleveys, johon käsinoja voidaan asettaa. Ajo- ja työntötoiminnon kytkentävivun sijainnin merkintä (kuvassa näkyy vain oikea puoli). Lisätietoja jäljempänä. Alustan takaosan tunnistetarra takana oikealla. Lisätietoja jäljempänä. Varoitus siitä, että johtosilmukkaa ei saa käyttää kiinnityskohtana Älä nojaudu ulkopuolelle, kun nostolaite on nostettu! Älä aja ylös tai alas luiskaa, kun nostolaite on nostettu! Q

21 Turvallisuus Älä anna minkään osan päästä nostetun istuimen alle! Älä koskaan aja siten, että kyydissä on kaksi ihmistä! Älä aja epätasaisilla pinnoilla, kun nostolaite on nostettu! Tämä symboli osoittaa kytkentävivun "työntöasennon". Tässä asennossa moottori ei ole käynnissä ja moottorijarrut eivät ole käytössä. Avustaja voi työntää liikkumisvälinettä ja pyörät pyörivät esteettä. Huomaa, että kauko-ohjaus on kytkettävä pois päältä. Pane myös merkille tiedot, jotka on annettu kohdassa 6.9 Työntäminen, kun käyttökoneisto on kytketty pois, sivu 69. Valmistuspäivä Lue käyttöopas Tämä symboli osoittaa kytkentävivun "ajoasennon". Tässä asennossa moottori on käynnissä ja moottorijarrut ovat toiminnassa. Liikkumisvälinettä voi ajaa. Huomaa, että molempien moottorien on oltava käynnissä ajamista varten. Tämä tuote täyttää lääkintälaitteita koskevan direktiivin 93/42/ETY vaatimukset. Tämän tuotteen julkaisupäivämäärä on mainittu CE-vaatimustenmukaisuusvakuutuksessa. Tämän tuotteen toimittaa ympäristön huomioon ottava valmistaja. Tämä tuote saattaa sisältää aineita, jotka voivat vahingoittaa ympäristöä, jos ne hävitetään paikoissa (kaatopaikoilla), jotka eivät ole lainsäädännön mukaan asianmukaisia. Symboli, jossa roskasäiliön päälle on piirretty rasti, tarkoittaa, että tuote tulee kierrättää mahdollisuuksien mukaan. Suojele ympäristöä ja vie tuote käytön jälkeen paikalliseen kierrätyspisteeseen Q 21

22 Invacare Storm ⁴ -sarja 3 Osat 3.1 Pyörätuolin tärkeimmät osat 10 Jousitus, taka (molemmat eivät näy kuvassa, säädettävä vain Storm4 X-ploressa) 11 Jousitus, keskusta (vain Storm4 X-plore) 3.2 Ohjausrasiat Sähköpyörätuoli voi olla varustettu erilaisilla ohjausrasioilla. Tietoja eri ohjausrasioiden toimintatavasta ja käsittelystä löydät liitteenä olevista erillisistä käyttöohjeista. 3.3 Hissi Sähköhissiä käytetään ohjausrasialla. Tutustu tätä varten ohjausrasian käyttöohjeeseen. 1 Päätuki 2 Selkänoja 3 Käsinoja 4 Akkukotelo (taka) 5 Vetävä pyörä 6 Ohjausmoottori (ja käynnistysvipu) 7 Kaukosäädin 8 Jalkatuet 9 Pyörän rengas Huomautuksia hissin käyttöön alle 0 C lämpötiloissa Invacare sähköpyörätuolit on varustettu turvamekanismillä, joka estää elektroniikkakomponenttien ylikuormituksen. Lämpötiloissa alle jäätymispisteen tämä voi johtaa siihen, että hissin aktuaattori kytkeytyy pois noin 1 sekunnin käytön jälkeen. Hissiä voidaan laskea ja nostaa portaittain käyttämällä joystick-käsiohjainta useaan kertaan Usein jo tällä toimenpiteellä tuotetaan tarpeeksi lämpöä niin, että aktuaattori toimii totutulla tavalla Q

23 Osat HUOMAUTUS - nopeusrajoitus Hississä on sensorit, jotka rajoittavat pyörätuolin nopeutta heti, kun hissiä nostetaan tai lasketaan määrätystä kohteesta. Tämä tapahtuu pyörätuolin kaatumisen estämiseksi ja välttämään jalkatukien vaurioitumisen. Kun nopeusrajoitus on aktivoitu, ohjausrasian näyttöön tulee vastaava vilkkukoodi tai vaihdetaan automaattisesti alhaisemmalle vaihteelle. Katso ohjausrasian käyttöohje. Aja taas normaalin ajonopeuden saavuttamiseksi hissiä alas, kunnes tilanäyttö lakkaa vilkkumasta. Kaatumisriski, jos nopeusrajoittimen antureihin tulee toimintahäiriö, kun nostolaite on nostettuna Jos huomaat, että nopeudenrajoitin ei toimi, kun nostolaite on nostettuna, älä aja nostolaitteen ollessa nostettuna ja ota välittömästi yhteyttä valtuutettuun Invacare- jälleenmyyjään Q 23

24 Invacare Storm ⁴ -sarja 4 Lisätarvikkeet 4.1 Turvavyö Turvavyö on lisävaruste, joka toimitetaan joko tehtaalla ajoneuvoon asennettuna tai alan ammattiliike voi asentaa sen ajoneuvoon jälkikäteen. Jos ajoneuvo varustettu turvavyöllä, myyjän tulee informoida sinua vyön säädöstä ja käytöstä. Turvavyön tehtävänä on auttaa ajoneuvon käyttäjää säilyttämään optimaalinen istuma-asento. Turvavyön oikea käyttö mahdollistaa, että käyttäjä voi istua ajoneuvossa turvallisesti, mukavasti ja oikeassa asennossa. Tämä koskee erityisesti käyttäjiä, joilla on tasapainohäiriöitä istuessa. HUOMAUTUS Suosittelemme turvavyön kiinnittämistä mahdollisuuksien mukaan joka kerran ajoneuvoa käytettäessä. Vyön on oltava tarpeeksi tiukalla istuinmukavuuden takaamiseksi ja hyvän ryhdin säilyttämiseksi Turvavyötyypit Ajoneuvo voidaan varustaa tehtaalla jollakin seuraavista turvavyötyypeistä. Jos ajoneuvo varustetaan jollain muulla kuin alempana listatulla turvavyötyypillä, varmista, että saat valmistajalta ohjeet, joissa selostetaan vyön oikea säätöä ja käyttöä. Metallilukollinen turvavyö, vain toiselta puolelta säädettävä Vyö voidaan säätää vain toiselta puolelta, josta voi olla seurauksena, ettei lukko tule keskelle. Metallilukollinen turvavyö, kummaltakin puolelta säädettävä Vyö voidaan säätää kummaltakin puolelta. Näin lukko voidaan asettaa aina keskelle Turvavyön oikea kiinnitys 1. Tarkista, että istut oikein, tämä tarkoittaa, että istut aivan istuimen takaosassa, lantio ojennettuna ja niin symmetrisesti kuin mahdollista, etkä edessä, sivulla tai istuimen reunalla. 2. Kiinnitä turvavyö niin, että tunnistat lantioluun vyön yläpuolella. 3. Säädä vyön pituus yllä esitettyjen mahdollisuuksien mukaan. Vyön on oltava säädetty niin, että kämmen sopii vyön ja kehosi väliin. 4. Lukon tulisi olla mahdollisuuksien mukaan vyön keskellä. Käytä tässä hyväksi kummallakin puolella olevia säätömahdollisuuksia. 5. Tarkista vyösi kerran viikossa varmistautuaksesi, että se on moitteettomassa kunnossa eikä siinä ole todettavissa kulumista eikä vaurioita, ja että se on kiinnitetty määräysten mukaisesti. Mikäli turvavyö on kiinnitetty ruuviliitoksella, varmista, ettei ruuviliitos ole löystynyt tai irronnut. Lisätietoja turvavöiden huoltotöistä löydät huolto-ohjeesta, jonka Invacare toimittaa haluttaessa. 4.2 Kepinpidikkeen käyttö Jos liikkumisvälineessäsi on kepinpidike, sitä voidaan käyttää kävelykepin, kainalokepin tai kyynärsauvan kuljettamiseen turvallisesti. Kepinpidikkessä on alhaalla muovinen syvennys ja yläosassa tarranauha Q

25 Lisätarvikkeet Loukkaantumisriski! Kävelykepin tai kainalosauvojen kuljettaminen kiinnittämättöminä (esimerkiksi irrallaan käyttäjän sylissä) voi aiheuttaa loukkaantumisvaaran käyttäjälle tai muille henkilöille Kävelykepit tai kainalosauvat on aina kiinnitettävä kepinpidikkeeseen kuljetuksen ajaksi. Rikkoutumisriski liiallisen kuorman takia KLICKfix-sovitin voi rikkoutua, jos sen päälle asetetaan liian painava kuorma. KLICKfix-sovittimeen sallittu enimmäiskuorma on 1 kg. 1. Avaa ylempi tarranauha. 2. Aseta kävelykepin alapää tai kainalokepit pohjalla olevaan syvennykseen. 3. Kävelykeppi tai kainalokepit voidaan kiinnittää yläpäästä tarranauhalla. 4.3 KLICKfix-sovittimen käyttäminen Pyörätuoliin voidaan kiinnittää Rixen + Kaulin KLICKfix-järjestelmän minisovitin. Voit kiinnittää siihen erilaisia lisävarusteita, kuten Invacaren toimittaman matkapuhelinkotelon, jonka avulla voit kuljettaa mukanasi esimerkiksi matkapuhelinta tai aurinkolaseja. Kiinnittämättömät lisävarusteet aiheuttavat riskin Lisävarusteet voivat pudota ja hävitä, jos niitä ei ole kiinnitetty kunnolla. Tarkista aina pyörätuolia käyttäessäsi, että lisävaruste on kiinnitetty oikein ja että se on tiukasti paikallaan. Lisävarusteen kiinnittäminen: 1. Työnnä lisävaruste KLICKfix-sovittimeen. Lisävaruste lukittuu tiukasti paikalleen. Lisävarusteen irrottaminen: 1. Paina punaista painiketta ja irrota lisävaruste. Sovitin kääntyy 90 asteen välein, joten voit kiinnittää lisävarusteen neljästä eri suunnasta. Katso asennusohjeet, jotka saat Invacare-jälleenmyyjältä tai suoraan Invacarelta. Lisätietoa KLICKfix-järjestelmästä saat osoitteesta Q 25

26 Invacare Storm ⁴ -sarja 4.4 Laukkutelineen säätäminen tai poistaminen Vaurioitumisvaara törmäyksissä Liikkumisvälineen voivat vahingoittua, jos laukkuteline törmää istuimeen istuimen kulmaan asettamisen tai selkänojan säädön aikana. Varmista, että laukkuteline on sekä istuimen kulmaan asettamisalueen että selkänojan säätöalueen ulkopuolella. Rikkoutumisvaara liiallisen kuorman takia Laukkuteline voi rikkoutua, jos sen päälle asetetaan liian painava kuorma. Laukkutelineen sallittu enimmäiskuorma on 10 kg. 1. Avaa laukkutelineen kiinnikkeen kiinnitysvivut (1). 2. Liu uta laukkutelinettä eteenpäin tai taaksepäin tai poista se. 3. Sulje laukkutelineen kiinnikkeen kiinnitysvivut Q

27 5 Pyörätuolin sovittaminen käyttäjän istuma-asentoon 5.1 Yleistä tietoa pyörätuolin sovittaminen käyttäjän istuma-asentoon Pyörätuolin vaurioitumisriski ja loukkaantumisriski Käytettäessä säätövaihtoehtojen eri yhdistelmiä ja niiden yksilöllisiä säätöjä voivat pyörätuolin osat vahingoittua osuessaan toisiinsa Pyörätuolissa on yksilöllinen, monisäätöinen istuinjärjestelmä, johon kuuluvat säädettävät jalkatuet, käsinojat, päätuki tai muut optiot. Näitä säätömahdollisuuksia ja vaihtoehtoja kuvataan seuraavissa kappaleissa. Niiden tehtävänä on sovittaa tuoli käyttäjän kehon ja sairauskuvan mukaan. Pidä istuinjärjestelmää ja istuintoimintoja käyttäjän tarpeisiin säätäessäsi huoli siitä, etteivät pyörätuolin mitkään osat osu toisiinsa. Istuinjärjestelmän ensimmäinen sovitus tulisi antaa pätevän ammattilaisen tehtäväksi. Käyttäjän suorittama säätö on suositeltavaa vain, jos pätevä alan ammattihenkilö on opastanut käyttäjää näihin töihin. Pyörätuolin sovittaminen käyttäjän istuma-asentoon Recaro -istuimet Lisää tietoa Recaro -istuinten manuaalisista säätömahdollisuuksista, katso Recaro -istuimen käyttöopasta. 5.2 Mahdollisuudet sovittaa ohjausrasia Seuraavat tiedot koskevat kaikkia istuinjärjestelmiä. Kun ohjausrasian paikkaa säädetään eikä tällöin kiristetä kaikkia kiinnitysruuveja riittävästi, on olemassa riski, että ohjausrasia voi siirtyä taakse päin johonkin esteeseen törmätessään (kuten esim. oven kehykset tai pöydän reuna). Tällöin ajovipu voi juuttua käsitukeen ja ajaa kontrolloimatta eteenpäin. Käyttäjä tai muut lähellä olevat henkilöt voivat loukkaantua. Kaikki kiinnitysruuvit on kiristettävä kunnolla ohjausrasian paikkaa säädettäessä. Mikäli joudut tällaiseen tilanteeseen, kytke pyörätuoli välittömästi pois ohjausrasialta. Sähköiset optiosäädöt Lisää tietoja sähköisten vaihtoehtojen käytöstä löydät ohjausrasian käyttöohjeesta Q 27

28 Invacare Storm ⁴ -sarja Ohjausrasian sovittaminen käyttäjän käsivarsien pituuteen (kaikki istuinjärjestelmät) Ohjausrasian kääntö sivulle 1. Ruuvaa siipiruuvi A auki. 2. Säädä ohjausrasia haluttuun pituuteen sitä eteen ja taakse työntämällä. 3. Kiristä ruuvi takaisin Ohjausrasian korkeussäätö (vain, jos käytössä on käännettävä ohjausrasian pidike) Edellytykset: 1 x 6 mm:n kuusiokoloavain Mikäli pyörätuoli on varustettu käännettävällä ohjausrasian pidikkeellä, ohjausrasia voidaan työntää sivulle, esim. pöytälevyn siirtämistä varten. 5.3 Vakioistuinyksikön säätömahdollisuudet Käsivarsituen paikan muuttaminen Edellytykset: 1 x kuusiokoloavain, 3 mm Käsivarsituessa on kaksitoista mahdollista eri asentoa. 1. Irrota kuusioruuvi A. 2. Aseta ohjausrasia halutulle korkeudelle. 3. Kiristä kuusioruuvi takaisin Q

29 1. Löysää ruuvi (1) kuusiokoloavaimella. 2. Säädä käsinoja halutulle korkeudelle. 3. Kiristä taas ruuvi Käsinojien leveyssäätö Pyörätuolin sovittaminen käyttäjän istuma-asentoon 1. Kun haluat muuttaa käsivarsituen asentoa, avaa ruuvit (1) ja poista ne. 2. Selkänojan paikka säädetään valitsemalla yhdistelmä, jonka muodostavat käsivarsituen ruuvireiät ja kiinnityslevyn reiät. 3. Aseta ruuvit takaisin paikoilleen ja kiristä ne Käsinojien korkeussäätö Edellytykset: Kuusiokoloavain 3 mm VAROITUS! Vakava loukkaantumisriski, jos käsinoja putoaa pidikeputkestaan, jos se on säädetty leveydelle, joka ylittää sallitun arvon Leveyssäädössä on pieni tarra, jossa merkintöjä sekä sana "STOP". Käsinojaa ei saa koskaan vetää ulos kohdan yli, jossa sana "STOP" on täysin luettavissa. Kiristä kiinnitysruuvit aina, kun olet suorittanut säädöt. Edellytykset: Kuusiokoloavain 8 mm 1. Kierrä ruuvi (1) auki. 2. Aseta käsinoja haluttuun asentoon. 3. Kierrä ruuvi taas kiinni. 4. Säädä toinen käsinoja samalla tavalla Q 29

30 Invacare Storm ⁴ -sarja 5.4 Liikkuvien käsinojien säätömahdollisuudet Liikkuvan käsinojan säätäminen Liikkuvien käsinojien korkeus säädetään käsinojien kulman avulla. 1. Löysää kiertonappi käsinojakulman (1) säätöä varten Avaa ruuvi kuusiokoloavaimella kyynärtuen kulman (1) säätöä varten. 2. Säädä käsinojakulma. 3. Kiristä taas kiertonappi. Käsinojan korkeussäädön jälkeen on sovitettava kyynärtuen kulma. Katso Liikkuvan käsinojan kyynärtuen kulmasäätö, sivu Liikkuvan käsinojan kyynärtuen kulmasäätö Edellytykset: Kuusiokoloavain 5 mm Säädä kyynärtuen kulma. 3. Kiristä ruuvi taas kiinni. Huolehdi siitä, että käytetyt Nordlock-levyt asetaan takaisin paikoilleen Liikkuvien käsinojien leveyden säätö Liikkuvat käsinojat voidaan sovittaa selkään kahdeksassa leveydessä. Edellytykset: 1 x 4 mm:n kuusiokoloavain Q

31 Pyörätuolin sovittaminen käyttäjän istuma-asentoon 1. Löysää ruuvit selkäpehmusteen (1) kummallakin puolella. Kuvassa näkyvät vain vasemman puolen ruuvit. 2. Poista selkäpehmuste (2). 3. Löysää vääntömomenttituella (1) lukitussokan (3) ruuvi (2) kuusiokoloavaimella. 4. Kevennä selkänojaa kevyesti kohottamalla ja poista lukitussokka. 9. Aseta selkäpehmuste (2) takaisin paikoilleen. Tarkista sivuilla olevien lovien oikea asento. 10. Kiristä taas ruvit selkäpehmusteen (1) kummallakin puolella. Kuvassa näkyvät vain vasemman puolen ruuvit Liikkuvan käsinojan liikkuvuuden säätö Liikkuvien käsinojien liikkuvuus on säädettävissä kevyemmäksi tai tai vaikeammaksi. Edellytykset: Kuusiokoloavain 5 mm 5. Säädä käsinojan leveys. Käsinojan mahdolliset asennot on ilmoitettu rei illä vääntömomenttituessa ja käsinojien väämtösauvassa. 6. Aseta lukitussokka paikoilleen. 7. Kiristä ruuvi takaisin. 8. Toista menettely toisessa käsinojassa Q 31

32 Invacare Storm ⁴ -sarja 1. Avaa säätörenkaan (1) ruuvi kuusiokoloavaimella, kun haluat käsinojan kevyemmin liikkuvaksi. 2. Kiristä säätörenkaan (1) ruuvi kuusiokoloavaimella, kun haluat käsinojan vaikeammin liikkuvaksi Liikkuvan käsinojan kyynärtuen asennon säätö Edellytykset: Kuusiokoloavain 5 mm 3. Aseta kyynärpäätuki pituussuuntaan. 4. Kiristä taas ruuvit. Huolehdi siitä, että käytetyt Nordlock-levyt asetaan takaisin paikoilleen. 5.5 Modulite-istuinyksikön säädöt Käsinojien korkeussäätö 1. Säädä käsinojat pystysuoraan. 2. Avaa sisäpuoliset ruuvit (1) kuusiokoloavaimella Q

33 Pyörätuolin sovittaminen käyttäjän istuma-asentoon 1. Avaa siipiruuvi A. 2. Säädä käsinoja halutulle korkeudelle. 3. Kiristä siipiruuvi taas kiinni Käsinojien leveyssäätö VAROITUS! Vakava loukkaantumisriski, jos käsinoja putoaa pidikeputkestaan, jos se on säädetty leveydelle, joka ylittää sallitun arvon Leveyssäädössä on pieni tarra, jossa merkintöjä sekä sana "STOP". Käsinojaa ei saa koskaan vetää ulos kohdan yli, jossa sana "STOP" on täysin luettavissa. Kiristä kiinnitysruuvit aina, kun olet suorittanut säädöt. Ruuviin pääsee käsiksi joko edestä tai takaa sen mukaan, kumman puolen ruuvista on kyse. Edellytykset: Kuusiokoloavain 8 mm 1. Kierrä ruuvi (1) auki. 2. Aseta käsinoja haluttuun asentoon. 3. Kierrä ruuvi taas kiinni. 4. Säädä toinen käsinoja samalla tavalla Käsinojan syvyysasennon säätäminen Edellytykset: 1 x 6 mm kuusiokoloavain Q 33

34 Invacare Storm ⁴ -sarja Istuinsyvyyden säätäminen 1. Löysää ruuvit A ja irrota käsinoja syvyyssuunnassa. 2. Kiristä ruuvit Istuimen leveyden säätäminen Irrotettavaa teleskooppista istuintukea voi säätää neljään eri tasoon. Tästä syystä myös istuimen leveyttä voi säätää yhdessä säädettävän istuinlevyn tai säädettävän nostokangasistuimen kanssa. Katso leveyden säätöohjeet tämän liikkumisapuvälineen huolto-ohjeista. Huolto-ohjeet voit tilata Invacare-yritykseltä. Niissä on kuitenkin ohjeita. jotka on tarkoitettu erityisesti koulutetuille huoltoteknikoille, ja niissä kuvataan toimia, joita ei ole tarkoitettu loppukäyttäjän tehtäväksi. HUOMAA Istuinsyvyys vaikuttaa merkittävästi istuimen painopisteen valintaan. Tämä vaikuttaa dynaamiseen vakauteen. Jos muutat istuinsyvyyttä merkittävästi, myös istuimen painopiste on säädettävä. Katso lisäohjeita istuimen painopisteen säätämiseen tämän liikkumisvälineen huolto-ohjeiden vastaavasta kohdasta. Huolto-ohjeet voit tilata Invacare-yritykseltä. Niissä on kuitenkin ohjeita. jotka on tarkoitettu erityisesti koulutetuille teknikoille, ja niissä kuvataan toimia, joita ei ole tarkoitettu loppukäyttäjän tehtäväksi. HUOMAA Istuimen asteikossa olevat numerot ovat ohjeellisia. Ne eivät tarkoita mitään mittoja, kuten istuinsyvyyttä senttimetreinä. Tarvittavat välineet: 1 x 6 mm:n kuusiokoloavain Q

35 Pyörätuolin sovittaminen käyttäjän istuma-asentoon 1. Löysää molemmilla puolilla selkänojan alaruuvi A. Älä irrota ruuveja. 2. Siirrä selkänoja haluttuun istuinsyvyyteen. Istuinsyvyyttä voi säätää portaattomasti. Käytä istuimen asteikkoa B ohjeena tätä varten. Varmista, että molemmilla puolilla on sama istuinsyvyys. 3. Kiristä ruuvit uudelleen. 5.6 Istuinkulman säätö Jokainen istuinkulman tai selkänojakulman muuttaminen muuttaa sähköpyörätuolin geometriaa ja vaikuttaa myös dynaamiseen kaatumisvakauteen Lisätietoja dynaamisesta kaatumisvakaudesta, esteiden moitteettomasta ylittämisestä, ajamisesta mäkisessä maastossa sekä selkänojakulman ja istuinkulman oikeasta asennosta, katso kappale 6.5 Esteiden ylittäminen, sivu 66 ja Laskut ja nousut Sähkötoiminen Ohjeita sähköiseen säätöön löydät ohjausrasiasi käyttöohjeesta Manuaalinen Istuimen kulmaa säädetään käyttämällä säätömekanismia, jossa on kaksi rei'itettyä nauhaa, jotka voidaan työntää toisiaan vasten. Säätömekanismi on edessä istuimen rungon alla. Istuimen kulmaa säädettäessä varmista, että säätömekanismin kiinnittämiseen käytetään aina molempia kiinnitysruuveja! HUOMAA Ota moottorijarrut käyttöön (käynnistä moottori) ennen istuimen kulman säätämistä. Säädä istuimen kulmaa manuaalisesti ainoastaan silloin, kun kukaan ei istu istuimessa. Tarvittavat välineet: 1 x 6 mm:n kuusiokoloavain 1. Kytke virta pois päältä (ON/OFF-painike). 2. Avaa kuusiokoloruuvit (1) 3. Säädä istuimen kulmaa nostamalla tai laskemalla istuinta. 4. Aseta ja kiristä kuusiokoloruuvit uudelleen Q 35

36 Invacare Storm ⁴ -sarja 5.7 Selkänojan säätö Jokainen istuinkulman tai selkänojakulman muuttaminen muuttaa sähköpyörätuolin geometriaa ja vaikuttaa myös dynaamiseen kaatumisvakauteen Lisätietoja dynaamisesta kaatumisvakaudesta, esteiden moitteettomasta ylittämisestä, ajamisesta mäkisessä maastossa sekä selkänojakulman ja istuinkulman oikeasta asennosta, katso kappale 6.5 Esteiden ylittäminen, sivu 66 ja Laskut ja nousut Sähkötoiminen Ohjeita sähköiseen säätöön löydät ohjausrasiasi käyttöohjeesta Selkänojakulman säätö (standardi-istuin) manuaalinen säätö käsiruuveilla Selkänojakulman säätö Easy-Adapt-istuinjärjestelmässä 1. Säädä kulma käsipyörää (1) kääntämällä Selkänojan korkeuden säätäminen (Modulite-istuinyksikkö) Seuraavassa osiossa kuvataan selkänojalevyn korkeuden säätäminen. HUOMAUTUS Nostoliinatakaosasta on saatavana vain kiinteäkorkeuksiset mallit 48 ja 54 cm. Edellytykset: 1 x 5 mm kuusiokoloavain 1. Kierrä käsiruuvit (1) ulos molemmalla puolella. 2. Selkänoja säädetään valitsemalla yksi selkänojan kehyksessä olevasta kahden reiän yhdistelmistä ja yksi kuudesta reiästä kiinnityslevyssä. 3. Sijoita ruuvit uusiin reikiin ja ruuvaa kiinni Q

37 Pyörätuolin sovittaminen käyttäjän istuma-asentoon Nostoliinatakaosasta on saatavana vain kaksi leveysvaihtoehtoa cm ja cm. Joissain tilanteissa nostoliina on vaihdettava, jotta leveyttä voisi säätää. Katso vaihto-ohjeet tämän liikkumisapuvälineen huolto-ohjeista. Huolto-ohjeet voit tilata Invacare-yritykseltä. Niissä on kuitenkin ohjeita. jotka on tarkoitettu erityisesti koulutetuille huoltoteknikoille, ja niissä kuvataan toimia, joita ei ole tarkoitettu loppukäyttäjän tehtäväksi. Huomaa, että jos nostoliinatakaosan leveyttä säädetään, myös selkänojan tyyny on vaihdettava. 1. Löysää selkänojalevyn ruuvit A ja B. Älä irrota ruuveja! 2. Siirrä selkänojalevy haluttuun korkeuteen. 3. Kiristä ruuvit uudelleen Selkänojan leveyden säätäminen (Modulite-istuinyksikkö) Selkänojalevyn leveyttä voi muuttaa jonkin verran etulevyä säätämällä esimerkiksi, jotta selkänojalevy asettuu kohdakkain istuintyynyn kanssa. Takalevyn suuremmat säädöt saa tehdä vain huoltoteknikko, ja ne on selitetty tämän liikkumisapuvälineen huolto-ohjeissa. Edellytykset: 1 x 5 mm kuusiokoloavain 1. Löysää ja irrota selkänojalevyn ruuvi A. 2. Löysää selkänojalevyn ruuvit B. Älä irrota ruuveja! 3. Siirrä selkänojalevyn puoliskot haluttuun leveyteen Q 37

38 Invacare Storm ⁴ -sarja 4. Aseta ruuvi A takaisin paikoilleen.. 5. Kiristä ruuvit uudelleen Selkänojan kulman säätäminen (Modulite-istuinyksikkö) Kaikki istuimen tai selkänojan kulmien muutokset muuttavat myös sähköpyörätuolin geometriaa ja vaikuttavat sen kaatumisvakautteen Lisätietoja kaatumisvakaudesta, esteiden ylittämisestä oikealla tavalla, luiskoja pitkin ajamisesta, selkänojan oikeasta asennosta ja istuimen kulmista on kohdassa 6.5 Esteiden ylittäminen, sivu 66 ja Laskut ja nousut. 1. Löysää ja irrota ylempi selkänojan tuen A ruuvi kummaltakin puolelta. 2. Aseta selkänoja haluttuun kulmaan. Käytä selkänojan tuen asteikkoa B apuna. Varmista, että säädät saman kulman kummallekin puolelle. 3. Aseta ja kiristä ruuvi uudelleen. Yksinkertainen selkänoja Edellytykset: 1 x 6 mm:n kuusiokoloavain Jos selkänoja kiinnitetään kuusiokoloruuvien sijasta nupeilla, työkaluja ei tarvita. Leveyssäätöinen selkänoja Edellytykset: 1 x 5 mm:n kuusiokoloavain 1. Löysää ja irrota selkänojan tuen A keskimmäinen ruuvi kummaltakin puolelta. 2. Aseta selkänoja haluttuun kulmaan 7,5 :n askelin. Varmista, että säädät saman kulman kummallekin puolelle. 3. Aseta ja kiristä ruuvi uudelleen Adjusting the adaptable backrest padding Selkänojatyynyn säätö Selkänojapehmusten säätöön on kaksi mahdollisuutta: Q

39 Pyörätuolin sovittaminen käyttäjän istuma-asentoon Pikakiinnityksellä, johon on helppo pääsy ilman, että pehmusteen tyynyt on poistettava. Katso Menetelmä 1. Nauhoilla, jotka säädetään tarralla. Katso Menetelmä 2. Menetelmä 1 1. Avaa tarranauhat selkänojatyynyn vasemmalla puolella. 2. Avaa nauhojen yksittäiset pikakiinnitykset (1). 3. Tiukkaa nauhat halutulla tavalla ja sulje pikakiinnitykset. 4. Sulje selkänojapehmusteen tyynyn tarrat. Menetelmä 2 1. Poista selkänojatyyny (kiinnitetty tarralla) ylös vetämällä, niin pääset käsiksi säätöhihnoihin. 2. Säädä yksittäisten nauhojen kireys haluammallasi tavalla. 3. Aseta selkäpehmusteen tyynyt takaisin paikoilleen Q 39

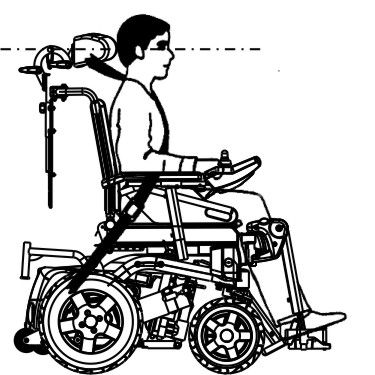

40 Invacare Storm ⁴ -sarja 5.8 Päätuen säätö Loukkaantumisriski, jos sähköpyörätuolia käytetään ajoneuvon istuimena, kun päätukea ei ole säädetty oikein tai se on asennettu väärin Yhteentörmäyksessä tämä voi aiheuttaa niskan venähtämisen. Päätuki on asennettava paikoilleen. Invacaren optiona tähän pyörätuoliin toimittama päätuki soveltuu käytettäväksi kuljetuksen aikana. Päätuki on asennettava käyttäjän korvien korkeudelle. Edellytykset: Kuusiokoloavain 5 mm 1. Irrota ruuvit A, B tai kiristysvipu C. 2. Säädä pää- tai niskatuki haluttuun asentoon. 3. Kiristä taas ruuvit. 4. Irrota ruuvi D. 5. Työnnä päätuki vasemmalle tai oikealle haluttuun asentoon. 6. Kiristä taas ruuvi Pää- ja niskatuen korkeuden säätö Työvaiheet pää- ja niskatuen korkeuden säädössä ovat identtiset kaikissa malleissa Pää- ja niskatuen paikan säätö Työvaiheet pää- ja niskatuen paikan säädössä ovat identtiset kaikissa malleissa Q

41 5.9 Runkotukien säätäminen Leveyden säätäminen Pyörätuolin sovittaminen käyttäjän istuma-asentoon 1. Irrota käsiruuvi A. 2. Säädä pää- tai niskatuki halutulle korkeudelle. 3. Kiristä taas käsiruuvi Leukatuen säätö 1. Löysää käsiruuvit (1). 2. Säädä pelotit halutulle leveydelle. 3. Kiristä käsiruuvit takaisin Korkeuden säätäminen Edellytykset: 1. Paina leukatukea sisään tai vedä ulos, kunnes haluttu asento on saavutettu. Kuusiokoloavain 5 mm Q 41

42 Invacare Storm ⁴ -sarja 1. Avaa vetoketju. 2. Avaa syvyyssäädön ruuvit (1). 3. Säädä pelotit haluttuun syvyyteen. 4. Kiristä ruuvit takaisin. 5. Sulje taas vetoketju. 1. Avaa korkeussäädön (1) kuusioruuvi. 2. Säädä pelotti halutulle korkeudelle. 3. Kiristä ruuvi takaisin Syvyyden säätäminen Edellytykset: Kuusiokoloavain 5 mm 5.10 Pöytälevyn säätö tai poisto Loukkaantumisriski ja aineellisten vahinkojen riski, jos pöytälevyllä varustettu sähköpyörätuoli kuljetetaan kuljetusajoneuvossa Mahdollisesti pyörätuolissa oleva pöytälevy on aina poistettava kuljetuksen ajaksi Q

43 Pyörätuolin sovittaminen käyttäjän istuma-asentoon Pöytälevyn sivusäätö 1. Löysää siipiruuvi (1). 2. Säädä pöytälevy niin, että se osoittaa vasemmalle tai oikealle. 3. Kiristä siipiruuvit takaisin Pöytälevyn syvyyssäätö / pöydän poisto Loukkaantumisriski! Kun pöytälevy nostetaan ylös, se ei lukkiinnu tähän asentoon Älä nosta pöytälevyä ylös vaan anna sen olla nojallaan tässä vaaka-asennossa. Älä yritä ajaa pöytälevyn ollessa käännetty ylös. Laske pöytälevy aina alas kontrolloituna Istuinkannatin Istuinleveyden säätö HUOMAUTUS Huomioi myös seuraava kappale Istuinsyvyyden säätö, sivu 44. Istuinleveys voidaan säätää portaittain 380 ja 530 mm:n välille. Edellytykset: 4 mm kuusiokoloavain 1. Löysää siipiruuvi (1). 2. Säädä pöytälevy halutulle syvyydelle (tai poista se kokonaan). 3. Kiristä ruuvi takaisin Pöytälevyn kääntö sivulle Pyörätuoliin nousua ja siitä poistumista varten pöytälevy voidaan kääntää ylös ja sivulle Q 43

44 Invacare Storm ⁴ -sarja 7. Toista työvaiheet istuimen toisella puolella. 8. Kiristä taas kaikki ruuvit Istuinsyvyyden säätö Huomioi edellä oleva kappale Istuinleveyden säätö, sivu 43. Istuinsyvyys voidaan säätää portaittain 380 ja 530 mm:n välille. Edellytykset: 4 mm:n kuusiokoloavain 8 mm:n ruuviavainta sivuleikkurin kaapelinippusiteen Istuinkannattimen räjähdyspiirustus 1. Poista istuintyyny. 2. Poista peitelevyt (1). 3. Avaa kumpikin kuusioruuvi (6) poikkituen takana ja poista tämä. 4. Löysää kumpikin kuusioruuvi (9) edessä istuinkannattimella ja poista tämä. 5. Löysää neljä kuusioruuvia (7) & (8), jotka ovat edessä ja takana istuinkannatinlevyjen sivuilla jännitysten poistamiseksi ja levyjen siirron helpottamiseksi. Älä kuitenkaan poista näitä ruuveja kokonaan. 6. Vedä tai työnnä istuinkannatinlevy (2) haluttuun leveyteen. Istuinkannattimen alaosassa on asteikko (3). Istuinleveys voidaan lukea senttimetreissä tältä asteikolta. Halutusta istuinsyvyydestä riippumatta määrättyjä reikiä istuinkannattimessa on käytettävä ruuveille. Tarvittaessa on istuinkannatinlevyt vaihdettava. 1. Tarkista seuraavan kuvan ja taulukon avulla mitä reikiä haluttuun istuinsyvyyteen on käytettävä ja onko istuinkannatinlevyt mahdollisesti vaihdettava Q

45 Pyörätuolin sovittaminen käyttäjän istuma-asentoon Istuin syvyys cm Käytetyt reiät istuinkehyksessä edessä tilaus-nro: & 7 A & B 41 5 & 7 A & C 43 4 & 6 A & C 43 4 & 6 A & C 46 3 & 5 A & C 48 2 & 4 A & C 48 2 & 4 A & C 51 1 & 3 A & C 53 1 & 2 B & C Käytetyt reiät istuinkehyksessä takana tilaus-nro: Tarvittava istuinkannatinlevy LYHYT Tilaus-nro KESKI Tilaus-nro PITKÄ Tilaus-nro Säädä istuinsyvyys seuraavissa kappaleissa esitetyllä tavalla: Ellei istuinkannatinlevyjä vaihdeta, katso kappale Istuinsyvyyden säätäminen istuinkannatinlevyjä vaihtamatta, sivu 45. Mikäli istuinkannatinlevyt on vaihdettava, katso kappale Istuinsyvyyden säätäminen vaihtamalla istuinkannatinlevyt, sivu Istuinsyvyyden säätäminen istuinkannatinlevyjä vaihtamatta Istuinkannattimen räjähdyspiirustus Purkaminen 1. Poista käsinojat. 2. Poista istuintyyny. 3. Poista peitelevyt (1). 4. Avaa ja poista kaksi kuusioruuvia (8), jotka ovat takana istuinkannatinlevyn sivulla ja yhdistä tämä poikkitukiin (4). 5. Toista tämä työvaihe istuimen toisella puolella. 6. Avaa ja poista molemmat kuusioruuvit (5) aluslevyineen Q 45

46 Invacare Storm ⁴ -sarja Asennus: 1. Vedä istuinkannatin haluttuun pituuteen niin, että kuusioruuvit (5) voidaan asettaa reikiin taulukon (katso edellä) mukaisesti. 2. Aseta kuusioruuvit (5) aluslevyineen takaisin paikoilleen ja kiristä ne. 3. Asenna kaksi kuusioruuvia (8), jotka ovat takana istuinkannattimen sivulla ja yhdistävät tämän poikkitukeen (4). Tässä on ruuveihin käytettävä kolmen reikäparin muita reikiä kuin purettaessa. 4. Asenna kaikki poistetut osat Istuinsyvyyden säätäminen vaihtamalla istuinkannatinlevyt Istuinkannattimen räjähdyspiirustus Purkaminen: 1. Poista jalkatuet. 2. Poista käsinojat. 3. Poista istuintyyny. 4. Poista mahdollisesti käytössä olevat kaapelinippusiteet, jotka pitävät kiinni ohjausrasian tai valaisimen johtoja. Irrota johdot liimatuista kiinnittimistä. 5. Löysää ajovalopidikkeiden hattumutterit 8 mm kiintoavaimella. 6. Laita ajovalot pidikkeineen turvallisesti akkulaatikon kannen takaosalle. 7. Poista peitelevyt (1). 8. Löysää kumpikin kuusioruuvi (9) edessä istuinkannatinlevyllä ja poista tämä. 9. Avaa kaksi kuusioruuvia (7), jotka ovat edessä istuinkannatinlevyn sivulla ja yhdistävät tämän poikkitukiin (4). 10. Avaa kaksi kuusioruuvia (8), jotka ovat takana istuinkannatinlevyn sivulla ja yhdistävät tämän poikkitukiin (4). 11. Poista istuinkannatinlevy (2). 12. Toista tämä työvaihe istuimen toisella puolella. 13. Avaa ja poista molemmat kuusioruuvit (5) aluslevyineen. Asennus: 1. Vedä istuinkannatin haluttuun pituuteen niin, että kuusioruuvit (5) voidaan asettaa reikiin taulukon (katso edellä) mukaisesti. 2. Aseta kuusioruuvit (5) aluslevyineen takaisin paikoilleen ja kiristä ne. 3. Vaihda istuinkannatinlevyt (2) tarvittaessa taulukon mukaisesti (katso edellä). 4. Aseta istuinkannatinlevy (2) takaisin paikoilleen. 5. Asenna kaksi kuusioruuvia (7), jotka ovat edessä istuinkannattimen sivulla ja yhdistävät tämän poikkitukiin (4) Q

47 Pyörätuolin sovittaminen käyttäjän istuma-asentoon 6. Asenna kaksi kuusioruuvia (8), jotka ovat takana istuinkannattimen sivulla ja yhdistävät tämän poikkitukiin (4). Tässä on ruuveihin mahdollisesti käytettävä kolmen reikäparin muita reikiä kuin vanhoja levyjä purettaessa. 7. Asenna molemmat kuusioruuvit (9) edessä istuinkannatinlevylle. 8. Asenna kaikki poistetut osat takaisin paikoilleen Selkäyksikkö ergonomisella pituuden säädöllä (Easy-Adapt) Leveyden säätö Huomioi myös edellinen kappale Istuinleveyden säätö, sivu 43. Istuin voidaan vakiona säätää leveyteen mm. Edellytykset: 4 mm:n kuusiokoloavain 1. Poista selkätyyny. 2. Löysää kolme kuusioruuvia (1). Älä kuitenkaan poista näitä ruuveja kokonaan. 3. Siirrä levyä (2) niin kauan, kunnes haluttu leveys on luettavissa senttimetreinä asteikolta (3). 4. Kiristä taas kolme kuusioruuvia. 5. Toista tämä työvaihe toisella selkälevyllä. 6. Aseta vastaavan levyinen selkätyyny paikoilleen Jousituksen ja iskunvaimennuksen säätäminen Käyttäjän paino huomioon ottaen Storm 4 :n jousitusta ja iskunvaimennusta voi säätää yksittäin löysemmäksi mukavuuden lisäämiseksi ja iskunvaimennuksen vähentämiseksi tai jäykemmäksi, jolloin jousitus on jäykempi ja tukea on enemmän. Nämä säädöt saa suorittaa vain koulutettu asiantuntija. Ota yhteyttä valtuutettuun Invacare-erikoismyyjään. HUOMAA Jousitusta ja iskunvaimennusta on helpompi säätää, jos kukaan ei istu tuolissa Q 47

48 Invacare Storm ⁴ -sarja Jousituksen säätäminen (vain Storm 4 X-plore) Jousituksen ja iskunvaimennuksen poistaminen käytöstä Voit poistaa jousituksen ja iskunvaimennuksen käytöstä niin, että ne eivät enää ole toiminnassa. 1. Löysempi Jäykempi Jousituksen säätäminen jäykemmäksi 1. Säädä jousitusta jäykemmäksi kääntämällä säädettävää jousilevyä (1) kuvan mukaisesti. Jousituksen säätäminen löysemmäksi 1. Säädä jousitusta löysemmäksi kääntämällä säädettävää jousilevyä (1) kuvan mukaisesti. Siirrä vipu A aktiivisesta asennosta (avoimen lukon kuva, B)) epäaktiiviseen asentoon (suljetun lukon kuva, C). Jousitus ja iskunvaimennus ovat pois käytöstä Iskunvaimennuksen säätäminen Kun käytössä on Storm 4 X-plore, iskunvaimennusta voi säätää nopeasti ja yksinkertaisesti käyttämällä jousien pyöriä: Q

49 Pyörätuolin sovittaminen käyttäjän istuma-asentoon Jos iskunvaimennus asetetaan jäykemmäksi, kosketus maahan on suorempi, ajo reippaampaa ja alusta ei huoju niin paljon. Jos iskunvaimennus asetetaan löysemmäksi, kosketus maahan on pehmeämpi ja ajo mukavampaa. Iskunvaimennuksen säätäminen jäykemmäksi 1. Aseta iskunvaimennus jäykemmäksi kääntämällä pyörää A. 10 on jäykin iskunvaimennuksen taso Iskunvaimennuksen säätäminen löysemmäksi vasen oikea Pyörän huoltoasetus on keskiasennossa. Iskunvaimennusta voi säätää tästä löysemmäksi (-) tai jäykemmäksi (+) kymmenessä tasossa molempiin suuntiin. 1. Aseta iskunvaimennus löysemmäksi kääntämällä pyörää A miinusmerkkiin. 10 on löysin iskunvaimennuksen taso 5.14 Keskelle asennettavat jalkatuet Sähköinen jalkatuki Kauko-ohjaimen käyttöoppaassa on tietoa sähkösäädöistä Q 49

50 Invacare Storm ⁴ -sarja Sähköisen jalkatuen voi laskea kokonaan avuksi pyörätuolista poistumiseen Siirrä sitä varten istuin oikeaan asentoon laskemalla nostolaitetta tai negatiivisen istuinkulman avulla (kallistettu hieman edestä). 1. Istut pyörätuolissa Sähköisen jalkatuen laskeminen kokonaan avuksi pyörätuolista poistumiseen Virheellinen käyttö voi rikkoa jalkatuen Lue seuraavat ohjeet ja noudata niitä huolellisesti. Siirtyminen pyörätuoliin ja siitä pois 1. Aseta nostolaite ja kallistus mukavaan asentoon. 2. Pane jalat jalkalevyjen viereen 3. Vedä vivusta (1). Jalkalevyt nousevat automaattisesti. 4. Päästä irti vivusta (1) ja pane jalat jalkalevyille. 2. Pane jalat jalkalevylle ja vedä vivusta (1). Jalkalevyt siirtyvät sujuvasti alas lattiaan. 3. Nyt voit siirtyä pyörätuoliin ja siitä pois. Jalkalevyjen nostaminen Jalkatuen vahingoittumisriski Varmista aina, että jalkalevyt on nostettu kokonaan ylimpään asentoon ennen jalkatuen kulman säätämistä. Tämän ohjeen huomiotta jättäminen vahingoittaa jalkatukea. Jalkatuen säätäminen Q

51 Pyörätuolin sovittaminen käyttäjän istuma-asentoon 1. Avaa vastamutteri (1) kiintoavaimella. 2. Siirrä jalkatuki haluttuun asentoon kääntämällä karaa (2). 3. Kiristä vastamutteri Jalkatuen pituuden säätäminen Tarvittavat välineet: 1 x 5 mm:n jakoavain 1. Nyt voit säätää jalkatuen kulmaa Keskelle asennettavat jalkatuet Säädettävä jalkatuki Kulman säätö Tarvittavat välineet: 1 x 10 mm:n kiintoavain 1. Avaa kiinnitysmutteri (1) jakoavaimella. 2. Liu'uta jalkatuki haluttuun korkeuteen. 3. Kiristä kiinnitysruuvit Pohjetyynyn säätäminen käyttäjän pohkeen leveyteen Jalkatuen pohjetyynyä voi säätää käyttäjän pohkeen leveyteen taivuttamalla erilleen tai yhteen Q 51

52 Invacare Storm ⁴ -sarja 5.16 Vari-F jalkatuki Jalkatuen/jalkatuen pohjetuen kääntö ulospäin ja/tai poisto Jalkatuen/jalkatuen pohjetuen yläosassa on pieni lukitusnuppi. Kun lukitusnuppi on avattu, jalkatuki/jalkatuen pohjetuki voidaan tuoliin istuutumista varten kääntää sisälle-tai ulospäin sekä poistaa kokonaan. 1. Pohjetyynyn taivuttaminen haluttuun leveyteen Jalkalevyn kulman säätäminen Tarvittavat välineet: 1 x 5 mm:n jakoavain 1. Paina lukituksen avausnappia (1) ja käännä jalkatuki/jalkatuen pohjelevy ulospäin. 2. Poista jalkatuki/jalkatuen pohjelevy yläkautta Kulman säätö 1. Taita jalkalevyt ylös, jotta pääset käsiksi säätöruuveihin. 2. Säädä säätöruuveja (1) jakoavaimella. 3. Taita jalkalevy takaisin alas. Jalkatukien ja pohjelevyjen väärä säätö voi aiheuttaa loukkaantumisriskin Tarkista aina ennen liikkeelle lähtöä ja ajon aikana, etteivät jalkatuet kosketa ohjauspyöriä eikä lattiaa Q

53 Pyörätuolin sovittaminen käyttäjän istuma-asentoon Edellytykset: 1 x 6 mm:n kuusiokoloavain 4. Valitse haluamasi kulma. 5. Kiristä ruuvi takaisin kiinni Jalkatuen vasteen säätö Edellytykset: 1 x 6 mm:n kuusiokoloavain 1 x 10 mm:n ruuviavainta 1. Avaa ruuvi (1) kuusiokoloavaimella. 2. Ellei jalkatukea voida liikuttaa ruuvien irrottamisen jälkeen, aseta metallisokka siihen tarkoitettuun reikään (2) ja kopauta vasaralla kevyesti vastaan. Tällöin kiinnitysmekanismi avautuu jalkatuen sisällä. Toista tarvittaessa jalkatuen toisella puolella. 1. Jalkatuen pääteasento määrätään kumipuskurilla (1). 2. Kumipuskuri voidaan ruuvata paikoilleen tai irti A tai työntää ylös tai alas B. 3. Avaa ruuvi (1) kuusiokoloavaimella Q 53

54 Invacare Storm ⁴ -sarja 5. Aseta kumipuskuri haluamaasi asentoon. 6. Kiristä vastamutteri takaisin kiinni. 3. Avaa ruuvi (1) kuusiokoloavaimella ja käännä jalkatuki ylös, näin pääset käsiksi kumipuskuriin. 4. Avaa vastamutteri (1) kiintoavaimella. 7. Aseta jalkatuki haluamaasi asentoon. 8. Kiristä ruuvi takaisin kiinni Jalkatuen pituuden säätö Jalkatukien ja pohjelevyjen väärä säätö voi aiheuttaa loukkaantumisriskin Tarkista aina ennen liikkeelle lähtöä ja ajon aikana, etteivät jalkatuet kosketa ohjauspyöriä eikä lattiaa Q

55 Pyörätuolin sovittaminen käyttäjän istuma-asentoon Edellytykset: 1 x 5 mm:n kuusiokoloavain 1. Avaa ruuvi (1) ruuviavaimella. 2. Aseta haluttu pituus. 3. Kiristä ruuvi takaisin kiinni Vari-A jalkatuki Jalkatuen/jalkatuen pohjetuen kääntö ulospäin ja/tai poisto Jalkatuen/jalkatuen pohjetuen yläosassa on pieni lukitusnuppi. Kun lukitusnuppi on avattu, jalkatuki/jalkatuen pohjetuki voidaan tuoliin istuutumista varten kääntää sisälle-tai ulospäin sekä poistaa kokonaan. 1. Paina lukituksen avausnappia (1) ja käännä jalkatuki/jalkatuen pohjelevy ulospäin. 2. Poista jalkatuki/jalkatuen pohjelevy yläkautta Kulman säätö Jalkatukien ja pohjelevyjen väärä säätö voi aiheuttaa loukkaantumisriskin Tarkista aina ennen liikkeelle lähtöä ja ajon aikana, etteivät jalkatuet kosketa ohjauspyöriä eikä lattiaa Q 55

56 Invacare Storm ⁴ -sarja 1. Avaa lukitusnuppia (1) kiertämällä sitä vastapäivään vähintään yksi kierros. 3. Aseta haluamasi kulma. 2. Avaa lukitusmekanismi painamalla nuppia. 4. Kiristä nuppi kiertämällä sitä myötäpäivään Pohjetuen vasteen säätö Edellytykset: 1 x 10 mm ruuviavainta Q

57 Pyörätuolin sovittaminen käyttäjän istuma-asentoon 1. Jalkatuen ääriasentoa säädetään kumipysäytimellä (A). 4. Avaa lukitusmekanismi painamalla nuppia. 2. Kumipysäytintä voidaan kiertää sisään tai ulos A tai työntää ylös tai alas B. 5. Kumipysäytin tulee näkyviin, kun jalkatukea käännetään ylöspäin. 3. Avaa lukitusnuppia (1) kiertämällä sitä vastapäivään vähintään yksi kierros Q 57

58 Invacare Storm ⁴ -sarja 6. Avaa vastamutteri (1) kiintoavaimella Jalkatukien pituussäätö Jalkatukien ja pohjelevyjen väärä säätö voi aiheuttaa loukkaantumisriskin Tarkista aina ennen liikkeelle lähtöä ja ajon aikana, etteivät jalkatuet kosketa ohjauspyöriä eikä lattiaa. Edellytykset: 1 x 5 mm:n kuusiokoloavain 7. Siirrä kumipysäytin haluttuun asentoon. 8. Kiristä vastamutteri. 9. Siirrä kumipysäytin haluttuun asentoon. 10. Kiristä lukitusnuppi. 1. Avaa ruuvi (1) ruuviavaimella. 2. Aseta haluttu pituus. 3. Kiristä ruuvi takaisin kiinni Pohjelevyn korkeussäätö Pohjetuen korkeutta voidaan säätää pidikelevyllä. Pidikelevyn reikäyhdistelmät mahdollistavat 5 eri korkeusasentoa Q

59 Pyörätuolin sovittaminen käyttäjän istuma-asentoon Edellytykset: 1 x 10 mm:n ruuviavainta 1. Avaa ruuvit (1) kuusiokoloavaimella. 2. Säädä haluttu asento. 3. Kiristä ruuvit takaisin kiinni. 1. Avaa mutteri (1) kiintoavaimella ja poista se. 2. Säädä haluamasi korkeus. Huomaa, että pyöreät reiät on tarkoitettu pohjelevyn pidikeruuveille ja pitkämäiset ruuvit kierteettömälle metallisokalle. 3. Ruuvaa mutteri takaisin paikoilleen ja kiristä Pohjelevyn korkeussäätö Edellytykset: 1 x 4 mm kuusiokoloavain Q 59

60 Invacare Storm ⁴ -sarja Pohjelevyn lukituksen avaus pyörätuolista nousua varten ja kääntö taakse Kulmasäädettävän jalkalevyn säätö Edellytykset: 1 x 5 mm:n kuusiokoloavain Paina pohjelevy suoraan alas. Pohjelevyn lukitus on avattu. 1. Avaa jalkalevyn molemmat kiinnitysruuvit kuusiokoloavaimella. 2. Valitse haluamasi kulma. 3. Kiristä ruuvit takaisin kiinni Kulma-ja korkeussäädettävän jalkalevyn säätö Edellytykset: 1 x 5 mm kuusiokoloavain Avaa jalkatuen lukitus ja käännä se ulospäin. Pohjelevy kääntyy itsestään taakse. 3. Nosta jalka kantapäähihnan yli ja aseta se lattialle Q

61 Pyörätuolin sovittaminen käyttäjän istuma-asentoon 1. Avaa jalkalevyn (1) kiinnitysruuvi kuusiokoloavaimella. 2. Säädä jalkalevy haluamaasi kulmaan tai korkeuteen. 3. Kiristä ruuvi takaisin kiinni Sähköiset nostettavat jalkatuet (ADE-jalkatuet) Jalkatukien pohjetuen kääntö ulospäin ja/tai poistaminen Jalkatuen pohjetuen yläosassa on pieni lukitusnuppi. Kun lukitusnuppi on avattu, jalkatuen pohjetuki voidaan tuoliin istuutumista varten kääntää sisälle-tai ulospäin sekä poistaa kokonaan Kulman säätö Puristumisriski Älä kosketa pohjelevyllisten jalkatukien pyörimisalueelle. Jalkatukien ja pohjelevyjen väärä säätö voi aiheuttaa loukkaantumisriskin Tarkista aina ennen liikkeelle lähtöä ja ajon aikana, etteivät jalkatuet kosketa ohjauspyöriä eikä lattiaa. Sähköisesti säädettävä jalkatuki säädetään ohjausrasialta. Katso tätä varten ohjausrasiasi erillinen käyttöohje Jalkatukien pituussäätö Jalkatukien ja pohjelevyjen väärä säätö voi aiheuttaa loukkaantumisriskin Tarkista aina ennen liikkeelle lähtöä ja ajon aikana, etteivät jalkatuet kosketa ohjauspyöriä eikä lattiaa. Edellytykset: 1. Paina lukituksen avausnappia (1) ja käännä jalkatuet ja pohjelevyt ulospäin. 2. Poista jalkatuet pohjelevyineen yläkautta. 1 x 10 mm ruuviavainta Q 61

62 Invacare Storm ⁴ -sarja 1. Avaa mutteri (1) kiintoavaimella ja poista se. 2. Säädä haluamasi korkeus. Huomaa, että pyöreät reiät on tarkoitettu pohjelevyn pidikeruuveille ja pitkämäiset ruuvit kierteettömälle metallisokalle. 3. Ruuvaa mutteri takaisin paikoilleen ja kiristä Pohjelevyn korkeussäätö 1. Avaa ruuvi (1) ruuviavaimella. 2. Aseta haluttu pituus. 3. Kiristä ruuvi takaisin kiinni Pohjelevyn korkeussäätö Pohjetuen korkeutta voidaan säätää pidikelevyllä. Pidikelevyn reikäyhdistelmät mahdollistavat 5 eri korkeusasentoa. Edellytykset: 1 x 4 mm kuusiokoloavain Edellytykset: 1 x 10 mm:n ruuviavainta 1. Avaa ruuvit (1) kuusiokoloavaimella. 2. Säädä haluttu asento. 3. Kiristä ruuvit takaisin kiinni Q

63 Pyörätuolin sovittaminen käyttäjän istuma-asentoon Pohjelevyn lukituksen avaus pyörätuolista nousua varten ja kääntö taakse Kulmasäädettävän jalkalevyn säätö Edellytykset: 1 x 5 mm:n kuusiokoloavain Paina pohjelevy suoraan alas. Pohjelevyn lukitus on avattu. 1. Avaa jalkalevyn molemmat kiinnitysruuvit kuusiokoloavaimella. 2. Valitse haluamasi kulma. 3. Kiristä ruuvit takaisin kiinni Kulma-ja korkeussäädettävän jalkalevyn säätö Edellytykset: 1 x 5 mm kuusiokoloavain Avaa jalkatuen lukitus ja käännä se ulospäin. Pohjelevy kääntyy itsestään taakse. 3. Nosta jalka kantapäähihnan yli ja aseta se lattialle Q 63

64 Invacare Storm ⁴ -sarja 1. Avaa jalkalevyn (1) kiinnitysruuvi kuusiokoloavaimella. 2. Säädä jalkalevy haluamaasi kulmaan tai korkeuteen. 3. Kiristä ruuvi takaisin kiinni Kulmastaan säädettävä jalkalevy Tarvittavat välineet: Torx-avain T25 5 mm:n kuusiokoloavain 5. Löysää lukitusruuvit (1) molemmilla puolilla 5 mm:n kuusiokoloavaimella. 6. Säädä jalkalevy haluttuun kulmaan. 7. Kiristä pultit uudelleen Sivulle asennettujen jalkatukien leveyssäätö 1. Löysää ruuvit (1) Torx-avaimella ja irrota. 2. Säädä haluttuun leveyteen. 3. Kiristä pultit uudelleen. 4. Liimaa jalkalevyyn kuminen liukuestematto. Edellytykset: 13 mm ruuviavainta Ruuvit, joilla sivulle asennettujen jalkatukien leveys voidaan säätää, ovat istuimen (1) alla. 1. Irrota ruuvit kiintoavaimella. 2. Säädä jalkatuet halutulle leveydelle. 3. Kiristä ruuvit takaisin Q

65 6 Käyttö 6.1 Ajaminen HUOMAUTUS Teknisissä tiedoissa ilmoitettu maksimikuormitus kertoo, että tuolin rakenne on kokonaisuudessaan suunniteltu kestämään tämä paino. Mutta se ei tarkoita, että tämän painoinen henkilö voi rajoituksetta käyttää kyseistä pyörätuolia. Kokonaiskuormituksessa on aina huomioitava käyttäjien erilaiset ruumiinrakenteet, kehon mittasuhteet esim. vatsan, reisien ja säärien alueella. Nämä vaikuttavat suoraan istujan painonjakautumiseen pyörätuolissa eri käyttötilanteissa ja siten ajo-ominaisuuksiin ja kaatumisherkkyyteen. Erityisen tärkeää on noudattaa sallittuja akselikuormituksia (katso kappale 11 Tekniset tiedot, sivu 92). Erilaisten istuinjärjestelmien käyttö tai istuma-asennon säätäminen vaikuttaa myös aina pyörätuolin kuormitukseen. 6.2 Ennen ensimmäistä käyttökertaa Ennen ensimmäistä käyttökertaa on tutustuttava huolellisesti ajoneuvon ohjaukseen ja kaikkiin ohjausyksiköihin. Kokeile kaikki toiminnot rauhassa. Mikäli turvavyö on käytettävissä, se on kiinnitettävä aina ja säädettävä käyttäjälle sopivaksi ennen jokaista liikkeelle lähtöä. että yletyt helposti kaikkiin ohjausyksiköihin. että akkujen lataus on riittävä ajettavaan matkaan nähden. että turvavyö (mikäli käytettävissä) on moitteettomassa kunnossa. että takapeili (mikäli käytettävissä) on säädetty niin, että voit aina katsoa taaksesi eteen kumartumatta tai muulla tavalla istuma-asentoasi muuttamatta. Käyttö 6.3 Paikoitus ja seisonta Kun pysäköit ajoneuvosi tai kun ajoneuvo on pysähdyksissä pitempään: 1. Kytke sähkönsyöttö pois päältä (PÄÄLLE-/POIS-painikkeella). 2. Aktivoi ajonesto, mikäli käytettävissä. 6.4 Pyörätuoliin istuuntuminen ja siitä nouseminen Kun pyörätuoliin istuudutaan tai siitä noustaan sivulta, käsinoja on poistettava sitä ennen Vakiokäsinojan poistaminen sivukuljetusta varten Istu mukavasti = aja turvallisesti Ennen jokaista käyttökertaa on huomioitava: Q 65

66 Invacare Storm ⁴ -sarja 1. Irrota kaukosäädin vetämällä kaukosäädinjohdon pistokkeesta A. 2. Löysää siipimutteria B. 3. Irrota käsinoja pidikkeestä Tietoa tuoliin ja siitä pois siirtymisestä VAROITUS! Vakavan vamman tai vaurion vaara Väärät siirtotekniikat voivat aiheuttaa vakavan vamman tai vaurion Ota ennen siirtämisen yrittämistä yhteyttä terveydenhoidon ammattilaiseen, jotta voit määrittää oikeat siirtotekniikat pyörätuolin käyttäjän ja tyypin mukaan. Noudata seuraavia ohjeita. Jos sinulla ei ole riittävästi voimaa, sinun on pyydettävä muita ihmisiä auttamaan. Käytä liukulevyä, jos mahdollista. Siirtyminen liikkumisvälineeseen: 1. Aseta liikkumisväline mahdollisimman lähelle istuintasi. Avustaja voi myös tehdä sen. 2. Paranna siirronaikaista vakautta kohdistamalla pyörät vetävien pyörien kanssa samaan suuntaan. 3. Kytke liikkumisvälineestä aina virta pois. 4. Kiinnitä aina molemmat moottorilukot/-kytkimet ja vapauta pyöräakselit (jos asennettu), jotta pyörät eivät liiku. 5. Irrota käsinoja tai käännä se ylös liikkumisvälineesi käsinojan tyypin mukaan. 6. Liu'uta nyt itsesi liikkumisvälineeseen. Siirtyminen pois liikkumisvälineestä: 1. Aseta liikkumisväline mahdollisimman lähelle istuintasi. 2. Paranna siirronaikaista vakautta kohdistamalla pyörät vetävien pyörien kanssa samaan suuntaan. 3. Kytke liikkumisvälineestä aina virta pois. 4. Kiinnitä aina molemmat moottorilukot/-kytkimet ja vapauta pyöräakselit (jos asennettu), jotta pyörät eivät liiku. 5. Irrota käsinoja tai käännä se ylös liikkumisvälineesi käsinojan tyypin mukaan. 6. Liu'uta nyt itsesi istuimellesi. 6.5 Esteiden ylittäminen Maksimi estekorkeus Tietoja maksimi estekorkeudesta löydät kappaleesta 11 Tekniset tiedot, sivu Turvallisuusohjeet esteiltä alasajettaessa Riski kaatua Älä koskaan lähesty esteitä viistosti. Aseta selkänoja pystyyn ennen kuin ylität esteen Q

67 Käyttö Tuolista putoamisen ja sähköpyörätuolin vaurioitumisen, kuten pyörien vahingoittumisen, riski Älä koskaan pyri sellaisten esteiden yli, jotka ovat korkeampia kuin tuotteen suurin määritelty esteenylityskyky. Suurin esteenylitys korkeus on kerrottu 11 Tekniset tiedot, sivu 92. Jos et ole varma, onnistuuko esteen ylittäminen, etsi aina toinen helpommin ylitettävä paikka Näin selviydyt esteistä kunnolla Oikein Nouseminen Väärin 1. Lähesty estettä tai jalkakäytävän reunaa hitaasti ja kohtisuoraan. 2. Pysähdy seuraavalle etäisyydelle riippuen vetopyörien tyypistä: a. Keskivetoiset pyörätuolit: 5-10 cm ennen estettä. b. Kaikki muut ajojärjestelmät: n cm ennen estettä. 3. Tarkista etupyörien asento. Niiden on oltava ajosuunnassa suorassa kulmassa esteeseen nähden. 4. Lähde hitaasti liikkeelle ja älä muuta nopeutta ennen kuin takapyörät ovat ylittäneet esteen. Laskeutuminen Esteeltä laskeutuminen tapahtuu samalla tavoin kuin sen päälle nouseminen. Erona on vain se, ettei laskeutumista ennen tarvitse pysähtyä. 1. Laskeudu esteeltä hyvin hitaasti. 6.6 Laskut ja nousut Tietoja turvallisesta maksimi kaltevuudesta löytyy kappaleesta 11 Tekniset tiedot, sivu 92. Riski kaatua Rinteissä on sallittu ajaa korkeintaan 2/3 maksiminopeudesta! Aja rinteissä varovasti, vältä äkkinäistä jarruttamista ja/tai kiihdyttämistä. Nousuissa selkänoja on nostettava pystyyn ja istuin asetettava vaakasuoraksi. Suosittelemme, että laskuissa selkänojaa ja (mikäli käytettävissä) istuinkulmaa kallistetaan hieman taaksepäin. Mikäli käytettävissä, aja hissi alimpaan asentoonsa ennen nousuihin ja laskuihin ajoa. Vältä märissä, jäisissä rinteissä ja nousuissa ajamista, jotka ovat liukkaita (märkä jäinen tie). Vältä nousemista pyörätuolista mäissä ja rinteissä. Aja lyhintä reittiä. Älä aja siksakkia. Älä yritä kääntyä rinteessä tai mäessä Q 67

68 Invacare Storm ⁴ -sarja Rinteissä ajettaessa jarrutusmatka on paljon pitempi kuin tasaisella tiellä Älä aja rinteissä, jotka ylittävät pyörätuolin maksimi selviytymiskyvyn nousuista (katso kappale 11 Tekniset tiedot, sivu 92). Tärkeita ohjeita aktuaattoritoimintojen rajoittamiseksi nousuissa Sähköpyörätuolisi on varustettu tilakulmasensorilla, joka takaa kaatumiseneston. Sensori mittaa ajoyksikön säätökulman ja estää säätöaktuaattoreiden toimivuutta rajoittamalla kaatumisvakavuuden huonontumisen. Kun tämä turvatoiminto on aktivoitu, selkänojaa ja istuinkulmaa voidaan liikuttaa vain eteenpäin ja hissi laskea vain alas. Aseta aktuaattorien normaalien toimintojen palauttamiseksi pyörätuoli taas tasaiselle alustalle. 6.7 Taitettavien keikahduksenestopyörien käyttö: Kun tilaa on rajallisesti, kuten hississä tai autokuljetuksissa, sähköpyörätuoli voi olla liian pitkä. Kokoon taitettavat keikahduksenestopyörät voivat tällöin olla hyödylliset. Näitä voi käyttää vain avustaja, koska ne sijaitsevat käyttäjän ulottumattomissa. keikahtamisvaara, jos keikahtamisenestopyöriä ei palauteta ajoasentoon ennen liikkeellelähtöä. Palauta keikahtamisenestopyörät aina ajoasentoon ennen liikkeellelähtöä (katso seuraavaa kuvaa). Varmista, että lukitustappi on lukkiutunut kokonaan. Ajoasento Pysäköintiasento Keikahduksenestopyörien taittaminen alas: 1. Vapauta keikahduksenestopyörä A vetämällä lukitustappia (A) ulos. 2. Taita keikahduksenestopyörät alas. Sähköpyörätuoli on nyt lyhyempi. Keikahduksenestopyörien taittaminen ylös: 1. Taita keikahduksenestopyörää ylöspäin, kunnes lukitustappi lukkiutuu kuuluvasti. Keikahduksenestopyörä toimii taas. 6.8 Käyttö yleisillä teillä Jos haluat käyttää pyörätuolia yleisillä teillä, ja kansallinen laki edellyttää valojen käyttöä, pyörätuoliin tulee asentaa sopivat valot. Ota yhteyttä Invacare-jälleenmyyjään, jos sinulla on kysyttävää Q

69 Käyttö 6.9 Työntäminen, kun käyttökoneisto on kytketty pois Pyörätuolin moottorit on varusteltu jarruilla, jotka estävät, ettei pyörätuoli ala liikkua tahattomasti kun ohjaus ei ole päällä. Kun pyörätuolia työnnetään käsin vapaalla, jarrut on kytkettävä päältä. Pyörätuolin työntäminen käsivoimin voi vaatia odottamattoman paljon fyysistä voimaa (yli 100 N). Tarvittava voima kuitenkin noudattaa standardin ISO :2008 vaatimuksia. Moottorit saa kytkeä irti vain avustaja, ei käyttäjä. Näin varmistetaan, että moottoria irti kytkettäessä on aina paikalla avustaja, joka pystyy turvaamaan pyörätuolin ja estämään tahattoman liikkumisen. Jokaisessa moottorissa on käynnistysnuppi, jota käytetään moottorin käynnistämiseen tai sammuttamiseen. Moottorin sammuttaminen: Moottorien kytkeminen pois päältä (tavanomaiset moottorit) Moottorin kuumista pinnoista johtuva loukkaantumisvaara Älä koske moottorin pintoja moottoria käynnistettäessä tai sammutettaessa. Liikkumisvälineen karkaamisriski Kun moottorit kytketään pois päältä (työntämistä varten tai kun liikkumisväline on vapaalla), sähkömagneettiset moottorijarrut eivät ole käytössä. Kun liikkumisväline on pysäköity, moottorien päälle- ja poiskytkemisvipujen on oltava ehdottomasti lukittuina lujasti "DRIVE"-ajoasentoon (sähkömagneettiset moottorijarrut ovat päällä). 1. Sammuta kauko-ohjaus. 2. Käännä käynnistysnuppia A myötäpäivään. Moottori sammuu Q 69

70 Invacare Storm ⁴ -sarja Moottorin käynnistäminen: 1. Käännä käynnistysnuppia A vastapäivään. Moottori käynnistyy. Molemmat moottorit on käynnistettävä aina ennen ajamista! Moottorien poiskytkeminen (True Track Plus -moottorit) Moottorin pinnoista johtuva loukkaantumisvaara Älä koske moottorin pintoja moottoria käynnistettäessä tai sammutettaessa. Liikkumisvälineen karkaamisriski Kun moottorit kytketään pois päältä (työntämistä varten tai kun liikkumisväline on vapaalla) sähkömagneettiset moottorijarrut eivät ole käytössä. Kun liikkumisväline on pysäköity, moottorien päälle- ja poiskytkemisvipujen on oltava ehdottomasti lukittuina lujasti "DRIVE"-ajoasentoon (sähkömagneettiset moottorijarrut ovat päällä). Moottorit saa kytkeä irti vain avustaja, ei käyttäjä! Näin varmistetaan, että moottoria irti kytkettäessä on aina paikalla avustaja, joka pystyy turvaamaan liikkumisvälineen ja estämään tahattoman liikkumisen. Jokaisessa moottorissa on käynnistysvipu, jota käytetään moottorin käynnistämiseen tai sammuttamiseen. Moottorin sammuttaminen: 1. Sammuta kauko-ohjaus. 2. Vedä lukitustappi A ulos ja paina käynnistysvipu B eteenpäin. Moottori on nyt kytketty pois päältä Q

71 Käyttö Moottorin käynnistäminen: 1. Vedä käynnistysvipu A taakse. Moottori on nyt käynnistetty. Huomaa, että molempien moottorien on oltava käynnissä ennen ajamista! Q 71

72 Invacare Storm ⁴ -sarja 7 Elektroniikka 7.1 Ajoelektroniikan varmistus Ajoneuvon ajoelektroniikka on varustettu ylikuormitusvarmistuksella. Jos käyttökoneisto on pidemmän ajan raskaasti kuormitettu (esimerkiksi jyrkkiä mäkiä ajettaessa) ja varsinkin jos ulkolämpötila on samanaikaisesti korkea, elektroniikka saattaa ylikuormittua. Tässä tapauksessa ajoneuvon suoritusteho laskee vähitellen, kunnes se lopuksi pysähtyy. Tilanäyttö näyttää vastaavan vilkkuvan koodin (katso kappale ohjausrasian käyttöohje). Ohjauselektroniikka päälle ja pois kytkemällä ohjauksessa oleva vikailmoitus voidaan kuitata ja elektroniikka kytkeä jälleen päälle. Kestää kuitenkin noin viisi minuuttia, kunnes elektroniikka on jäähtynyt sen verran, että käyttökoneisto voi jälleen käydä täydellä teholla. Seuraavaksi on esitetty tietoa akkujen lataamisesta, käsittelemisestä, kuljettamisesta, säilyttämisestä, ylläpitämisestä ja käyttämisestä Yleistä tietoa lataamisesta Uudet akut on ladattava täyteen aina ennen ensimmäistä käyttökertaa. Uudet akut saavuttavat täyden tehonsa vasta kun ne on ladattu noin kertaa (aloitusjakso). Tämä aloitusjakso on tarpeellinen akun enimmäissuoritustehon ja pitkäikäisyyden varmistamisessa. Sähköpyörätuolin kulkumatka ja käyttöaika voivat siis kasvaa käytön myötä. Geeli-/AGM-lyijyhappoakuissa ei ole muistitoimintoa, kuten NiCd-akuissa Yleisiä ohjeita lataamisesta Seuraavia ohjeita noudattamalla voit varmistaa akkujen turvallisen käytön ja pitkän käyttöiän: Jos kuljettaja yrittää ajaa liian suurien esteiden tai vastusten, kuten korkeiden reunakivien tai vastaavien korokkeiden ylitse ja tällöin antaa käyttökoneiston työskennellä suurella teholla yli 20 sekunnin ajan, elektroniikka kytkee käyttökoneiston pois päältä vahingon ehkäisemiseksi. Tilanäyttö näyttää vastaavan vilkkuvan koodin (katso ohjausrasian käyttöohje). Ohjauselektroniikka päälle ja pois kytkemällä vikailmoitus voidaan kuitata ja elektroniikka kytkeä jälleen päälle. Lataa 18 tuntia ennen ensimmäistä käyttökertaa. Suosittelemme akkujen lataamista päivittäin jokaisen osittaisenkin purkautumisen jälkeen sekä joka ilta. Akkujen lataustilasta riippuen saattaa kestää jopa 12 tuntia, kunnes akut taas ovat täynnä. Kun akkuilmaisin saavuttaa punaisen alueen, lataa akkuja vähintään 16 tuntia, vaikka lataus valmis näyttö näkyisikin. Pyri lataamaan akkuja 24 tuntia kerran viikossa. Tällä Viallinen pääsulake on sallittu vaihtaa vasta kun koko varmistetaan, että molemmat akut on ladattu täyteen. sähköinen laitteisto on tarkastettu. Invacare -jälleenmyyjän Älä pidä akkuja alhaisessa varaustasossa ilman, että lataat ne on suoritettava vaihto. Sulaketyypin löydät kappaleesta 11 täyteen säännöllisesti. Tekniset tiedot, sivu 92 Älä lataa akkuja äärimmäisissä lämpötiloissa. Korkeita yli 30 C:n lämpötiloja tai matalia alle 10 C:n lämpötiloja ei suositella 7.2 Akut lataukseen. Kaksi 12 V akkua huolehtii sähköpyörätuolin sähkönsyötöstä. Akut ovat huoltovapaat, ja ne on ladattava säännöllisesti. Käytä aina vain luokan 2 latauslaitteita. Tällaisia latauslaitteita on valvottava jatkuvasti, kun ne ovat käytössä. Kaikki latauslaitteet, jotka Invacare toimittaa, täyttävät tämän vaatimuksen Q

73 Elektroniikka Et voi yliladata akkuja, kun käytät sähköpyörätuolin mukana tullutta latauslaitetta tai muuta Invacaren hyväksymää latauslaitetta. Suojaa latauslaite lämpölähteiltä, kuten lämmityslaitteilta, ja suoralta auringonvalolta. Jos latauslaite ylikuumenee seurauksena on, että latausvirta heikkenee ja lataus hidastuu Akkujen lataaminen Tietoja latauspistokkeen paikasta sekä akkujen latauksesta löydät ohjausrasian ja latauslaitteen käyttöohjeista. VAROITUS! Räjähdysriski ja riski, että akut vahingoittuvat, jos käytetään vääränlaista latauslaitetta Käytä vain ajoneuvon yhteydessä toimitettua latauslaitetta tai Invacare suosittelemaa latauslaitetta. VAROITUS! Jos latauslaite kostuu sähköiskut aiheuttavat loukkaantumisriskin ja riskin, että latauslaite vahingoittuu Suojaa latauslaite kosteudelta. Aina periä kuivissa tiloissa. VAROITUS! Jos latauslaite vahingoittuu oikosulut ja sähköiskut aiheuttavat loukkaantumisriskin Älä käytä latauslaitetta, jos se on pudonnut lattialle tai on vahingoittunut. VAROITUS! Sähköiskun ja akkujen vaurioitumisen riski ÄLÄ KOSKAAN yritä ladata akkuja siten, että kytket kaapelit suoraan akun napoihin. VAROITUS! Jos vahingoittunutta jatkojohtoa käytetään, sähköiskut aiheuttavat palovaaran ja loukkaantumisriskin Käytä jatkojohtoa vain jos se on aivan välttämätöntä. Jos jatkojohtoa on pakko käyttää, on varmistettava, että se on moitteettomassa kunnossa. VAROITUS! Loukkaantumisriski, jos pyörätuolia käytetään latauksen aikana ÄLÄ yritä ladata akkuja ja käyttää pyörätuolia samaan aikaan. ÄLÄ istu pyörätuolissa, kun lataat akkuja. 1. Sammuta sähköpyörätuoli. 2. Liitä latauslaite latausliitäntään. 3. Liitä latauslaite pistorasiaan Akkujen irrottaminen latauksen jälkeen 1. Irrota latauslaite latauksen jälkeen ensin sähkövirrasta ja sitten latauspistoke ohjausrasiasta Säilytys ja huolto Seuraavia ohjeita noudattamalla voit varmistaa akkujen turvallisen käytön ja pitkän käyttöiän: Säilytä akut aina täyteen ladattuina Q 73

74 Invacare Storm ⁴ -sarja Älä jätä akkuja alhaiseen varaustilaan pitkäksi aikaa. Lataa purkautunut akku mahdollisimman pian. Mikäli et käytä sähköpyörätuolia pitkään aikaan (yli kahteen viikkoon), akut on ladattava vähintään kerran kuukaudessa, jotta täysi lataus pysyy yllä. Lisäksi ne on ladattava aina ennen käyttöä. Vältä kuumia ja kylmiä äärilämpötiloja säilytyksen aikana. Suosittelemme akkujen säilyttämistä 15 C:n lämpötilassa. Geeli- ja AGM-akut ovat huoltovapaita. Asianmukaisesti koulutetun sähköpyörätuoliteknikon täytyy hoitaa kaikki suorituskykyongelmat Ohjeita akkujen käyttämisestä Akkujen vaurioitumisriski Vältä akun purkautumista lähes kokonaan äläkä koskaan anna akkujen tyhjentyä kokonaan. Kiinnitä huomiota lataustilaan! Lataa kaikesta huolimatta akut, kun akkujen lataustilan näyttö osoittaa, että lataustila on alhainen. Useat tekijät, kuten ympäristön lämpötila, maasto, ajopinnan laatu, renkaiden paine, käyttäjän paino, ajotapa ja missä määrin akkuja on käytetty valaistukseen, servo-ohjaukseen jne. vaikuttavat siihen, kuinka usein akut on ladattava. Pyri lataamaan akut aina ennen ilmaisimen punaisen alueen saavuttamista. Viimeiset kolme merkkivaloa (kaksi punaista ja yksi oranssi) tarkoittavat, että jäljellä on noin 15 % varausta. Jos sähköpyörätuolilla ajetaan punaisen merkkivalon vilkkuessa, akku rasittuu voimakkaasti. Tätä on vältettävä normaaleissa olosuhteissa. Kun vain yksi punainen merkkivalo vilkkuu, akun suojatoiminto aktivoituu. Tästä hetkestä eteenpäin sähköpyörätuolin nopeus ja kiihdytys vähenevät huomattavasti. Sen avulla voit siirtää sähköpyörätuolin hitaasti pois vaarallisesta tilanteesta, ennen kuin sähkö lopulta katkeaa. Tämä on akun voimakasta purkautumista, ja sitä pitää välttää. Ota huomioon, että alle 20 C:n lämpötiloissa akun nimellinen kapasiteetti alkaa pienentyä. Esimerkiksi 10 C:n lämpötiloissa kapasiteetti on pienentynyt noin 50 %:iin nimellisestä akkukapasiteetista. Akkuja ei koskaan saa päästää kokonaan tyhjiksi, jotta ne eivät vahingoittuisi. Älä koskaan ajaa ajoneuvolla, kun akut ovat melkein tyhjät, jos tämä ei ole aivan välttämätöntä. Tämä kuormittaa akkuja voimakkaasti ja lyhentää niiden käyttöiän huomattavasti. Mitä aiemmin lataat akut, sitä pidempänä niiden käyttöikä pysyy. Purkautumisen voimakkuus vaikuttaa käyttöikään. Mitä voimakkaammin akun täytyy työskennellä, sitä lyhyempi sen käyttöaikaodote on. Esimerkkejä: Yksi voimakas purkautuminen rasittaa akkua samoin kuin kuusi normaalia jaksoa (vihreä/oranssi näyttö pois päältä). Akun käyttöikä on noin 300 jaksoa 80 %:n purkautumisella (ensimmäiset seitsemän merkkivaloa sammuneet) tai noin jaksoa 10 %:n purkautumisella (yksi merkkivalo sammunut). Merkkivalojen määrä vaihtelee erityyppisissä kaukosäätimissä Q

75 Elektroniikka Normaalissa käytössä akun on kerran kuukaudessa annettava purkautua, kunnes kaikki vihreät ja oranssit merkkivalot ovat sammuneet. Tämä on tehtävä yhden päivän aikana. 16 tunnin lataus sen jälkeen on tarpeen ylläpitona Akkujen kuljettaminen Sähköpyörätuolin kanssa toimitetut akut eivät lukeudu vaarallisiin aineisiin. Tämä luokitus vastaa kansainvälisiä vaarallisia aineita koskevia eri määräyksiä, kuten esim. DOT, ICAO, IATA ja IMDG. Akkuja on sallittu kuljettaa rajoituksitta maanteitse, rautateitse ja ilmassa. Yksittäisiä kuljetusliikkeitä saattaa kuitenkin koskea erikoisia kuljetusta mahdollisesti rajoittavia tai kokonaan kieltäviä ohjeita. Yksittäisissä tapauksissa on pyydettävä tietoa kyseessä olevasta kuljetusliikkeestä Yleisiä ohjeita akkujen käsittelemisestä Älä koskaan käytä ristiin eri akkuvalmistajien tuotteita tai tekniikoita tai käytä akkuja, joissa ei ole samanlaisia päivämääräkoodeja. Älä koskaan käytä ristiin geeli- ja AGM-akkuja. Asianmukaisesti koulutetun sähköpyörätuoliteknikon täytyy asentaa akut. Teknikoilla on tarvittavaa koulutusta ja työkaluja, joilla työ tehdään turvallisesti ja oikein Vahingoittuneet akut on käsiteltävä oikealla tavalla Jos akku vahingoittuu siitä voi valua syövyttävää happoa Likaantunut, märkä vaatetus on riisuttava pois heti. Jos ainetta joutuu iholle: Pese välittömästi runsaalla vedellä. Jos ainetta joutuu silmiin: Silmät on heti huuhdeltava juoksevan veden alla usean minuutin ajan; on hakeuduttava lääkärin hoitoon. Vahingoittuneita akkuja käsiteltäessä on käytettävä tarkoitukseen soveltuvaa suojavaatetusta. Vahingoittuneet akut on välittömästi poiston jälkeen laitettava haponkestäviin säiliöihin. Vahingoittuneet akut on kuljetettava vain siihen soveltuvissa haponkestävissä säiliöissä. Puhdista kaikki happoon yhteydessä olleet esineet runsaalla vedellä. Käytetyt ja vahingoittuneet akut on toimitettava kierrätykseen tai hävitykseen asianmukaisella tavalla. Jälleenmyyjätai Invacare vastaanottavat käytetyt ja vahingoittuneet akut Q 75

76 Invacare Storm ⁴ -sarja 8 Huolto 8.1 Kunnossapito johdanto Käsitteellä kunnossapito tarkoitetaan toimenpiteitä, joilla ajoneuvo säilytetään hyvässä kunnossa ja sen ajokyky taataan. Kunnossapitoon kuuluu useita eri alueita, kuten päivittäinen puhdistus, tarkastukset, korjaukset ja yleinen huolto. tarkastusluettelon ja kunnossapito-ohjeet löydät tämän ajoneuvon huolto-ohjeista. Huolto-ohjeet voit tilata Invacare. Se sisältää kuitenkin ohjeita erikoiskoulutuksen saaneille huoltoteknikoille ja kuvaa työvaiheita, joita ei ole tarkoitettu loppukuluttajalle. Anna valtuutetun Invacare-jälleenmyyjän tarkastaa ajoneuvonne kerran vuodessa ajoturvallisuuden ja ajokelpoisuuden varmistamiseksi. 8.2 Ajoneuvon puhdistus Ajoneuvoa puhdistettaessa on kiinnitettävä huomiota seuraaviin seikkoihin: Käytä puhdistukseen ainoastaan kosteaa liinaa ja hellävaraista puhdistusainetta. Älä käytä puhdistukseen hankausaineita. Sähköiset rakenneosat eivät kestä suoraa vedenkosketusta. Älä käytä painepesuria. Desinfiointi Suihku-tai pyyhintädesinfiointi on sallittua hyväksytyillä desinfiointiaineilla. Luettelon tällä hetkellä hyväksytyistä desinfiointiaineista löydät Robert Koch Instituutista osoitteesta Tarkastuslista Seuraaviin taulukoihin on listattu tarkastukset, jotka käyttäjän tulisi suorittaa vastaavin aikavälein. Ellei ajoneuvo mahdollisesti läpäise jotain näistä tarkastuksista, lue vastaava käyttöohjeen kappale tai ota yhteys valtuutettuun Invacare myyntipisteeseen. Laajan Q

77 Huolto Ennen liikkumisvälineen jokaista käyttöä Kohta Tarkastus Jos tarkastus ei mene läpi Äänimerkki Tarkista oikea käyttötila. Ota yhteyttä jälleenmyyjään. Valaistusyksikkö Akut Kokoon taitettavat keikahduksenestopyörät Viikottain Kohta Käsinojat/ siivuosat Renkaat (paineilma) Tarkastus Tarkista, että käsinojat on kiinnitetty tiukasti pidikkeisiinsä ja että ne eivät huoju. Tarkista, että renkaat ovat vahingoittumattomat. Tarkista, että kaikki valot, kuten suuntavilkut, ajovalot ja perävalot, toimivat asianmukaisesti. Tarkista akun lataus. Katso akun latauksesta tietoa kaukosäätimen käyttöoppaasta. Tarkista, ovatko keikahduksenestopyörät ajoasennossa. Tarkista, onko lukitustappi lukkiutunut kokonaan. Jos tarkastus ei mene läpi Kiinnitä käsinojaa pitävä ruuvi tai kiinnitysvipu (katso luku 5.2 Mahdollisuudet sovittaa ohjausrasia, sivu 27). Ota yhteyttä jälleenmyyjään. Ota yhteyttä jälleenmyyjään. Kohta Renkaat (puhkeamisen kestävät) Tarkastus Tarkista, että renkaissa on oikea paine. Tarkista, että renkaat ovat vahingoittumattomat. Ota yhteyttä jälleenmyyjään. Lataa akut (katso luku Akkujen lataaminen, sivu 73). Tuo keikahduksenestopyörät ajoasentoon (katso luku 6.7 Taitettavien keikahduksenestopyörien käyttö:, sivu 68). Varmista, että lukitustappi lukkiutuu. Jos tarkastus ei mene läpi Täytä rengas oikeaan paineeseen (katso luku 11 Tekniset tiedot, sivu 92). Korjaa sisäputki, jos rengas on tyhjä (katso luku 8.4 Korjaustyöt, sivu 80) tai ota yhteyttä jälleenmyyjään ja korjauta se. Ota yhteyttä jälleenmyyjään Q 77

78 Invacare Storm ⁴ -sarja Kuukausittain Kohta Kaikki pehmustetut osat Irrotettavat jalkatuet Tarkastus Tarkista, ettei niissä ole kulumia tai vaurioita. Tarkista, voidaanko jalkatuet kiinnittää kunnolla ja toimiiko löysäysmekanismi asianmukaisesti. Tarkista, että kaikki säädöt toimivat kunnolla. Jos tarkastus ei mene läpi Ota yhteyttä jälleenmyyjään. Ota yhteyttä jälleenmyyjään. Ota yhteyttä jälleenmyyjään. Kohta Vetävät pyörät Sähkölaitteet ja liitännät Tarkastus Tarkista, että vetävät pyörät pyörivät huojumatta. Helpoimmin sen voi tehdä siten, että joku seisoo liikkumisvälineen takana ja tarkkailee vetäviä pyöriä, kun ajat poispäin. Tarkista kaikista johdoista vauriot ja kaikkien liitospistokkeiden tiukka kiinnitys. Jos tarkastus ei mene läpi Ota yhteyttä jälleenmyyjään. Ota yhteyttä jälleenmyyjään. Pyörät Tarkista, että pyörät pyörivät ja kääntyvät esteettä. Ota yhteyttä jälleenmyyjään Suoritetut tarkastukset Leimalla ja allekirjoituksella vahvistetaan, että kaikki huolto- ja korjausoppaan tarkastussuunnitelmassa mainitut työt on suoritettu asianmukaisella tavalla. Huoltokirja sisältää luettelon suoritettavista tarkastuksista. Huoltokirja on saatavissa Invacare:lta. Tarkastus luovutuksen yhteydessä 1. vuositarkastus Q

79 Huolto Jälleenmyyjän leima / päivämäärä / allekirjoitus 2. vuositarkastus 3. vuositarkastus Jälleenmyyjän leima / päivämäärä / allekirjoitus Jälleenmyyjän leima / päivämäärä / allekirjoitus 4. vuositarkastus 5. vuositarkastus Jälleenmyyjän leima / päivämäärä / allekirjoitus Jälleenmyyjän leima / päivämäärä / allekirjoitus Jälleenmyyjän leima / päivämäärä / allekirjoitus Q 79

80 Invacare Storm ⁴ -sarja 8.4 Korjaustyöt Tärkeitä ohjeita huoltotöihin, joissa tarvitaan työkalua Monissa tässä käyttöohjeessa kuvatuissa huoltotöissä, jotka käyttäjä voi periaatteessa suorittaa itse, tarvitaan työkaluja. Ellei käytettävissäsi ole kulloinkin tarvittavaa työkalua, älä yritä suorittaa näitä töitä. Tässä tapauksessa suosittelemme, että käännyt ehdottomasti alan ammattiliikkeen puoleen. Seuraavassa kuvataan huolto- ja korjaustöitä, jotka käyttäjä voi suorittaa itse. Varaosaluettelon löydät kappaleesta 11 Tekniset tiedot, sivu 92 tai huolto-ohpaasta, jonka saat yritykseltä Invacare (katso osoitteet ja puhelinnumerot kappaleesta tämän oppaan lopussa). Mikäli tarvitset tukea, käänny Invacare-jälleenmyyjän puoleen. Loukkaantumisriski jos ajoneuvo lähtee liikkeelle tahattomasti korjaustöiden yhteydessä Kytke sähkön syöttö pois päältä (PÄÄLLE/POIS-painike). Kytke käyttökoneisto päälle. Varmista aluskiiloilla pyörien liikkumattomuus ennen ajoneuvon pukille nostamista Rengasrikon korjaaminen (vannetyyppi ") Loukkaantumisriski Jos ajoneuvo ei ole riittävästi varmistettu asennettaessa, se lähtee tahattomasti liikkeelle ajon aikana. Kiristä vetäviä pyöriä asennettaessa kuusioruuvit vääntömomenttiin 30 Nm. Varmista ruuvit ruuvinvarmistuslakalla (esim. Loctite 243). Edellytykset: Kuusiokoloavain 6 mm Vääntömomenttiavaimen Korjaussetin sisärenkaallisille renkaille tai uuden sisärenkaan Talkkia Ruuvinvarmistuslakkaa (esim. Loctite 243) Renkaan irrottaminen Kädet ja jalat voivat murskautua pyörätuolin painon alla Huolehdi käsien ja jalkojen paikasta. Käytä oikeita nostotekniikoita. 1. Nosta ajoneuvo pukille (laita alle puupölkky). 2. Kierrä ruuvit (1) auki. 3. Ota pyörä pyörän navalta Q

81 Huolto HUOMAUTUS Asennus suoritetaan vastakkaisessa järjestyksessä. Huomioi, että rengas on jälleen asennettava samalle puolelle ja samaan kulkusuuntaan josta se poistettiin. Rengasrikon korjaaminen Räjähdysriski Rengas räjähtää ellei siitä päästetä ilmaa pois ennen purkamista. Varmistaudu aina, että ilma on päästetty täysin pois renkaasta ( paina venttiilin nasta alas). 8. Pumppua hieman ilmaa sisärenkaaseen. 9. Aseta lieriöpääruuvit takaisin paikoilleen ja kiristä 10 Nm vääntömomentilla. Varo; ettei sisärengas litisty! 10. Tarkista, että rengas on kunnolla paikoillaan. 11. Pumppaa renkaaseen ilmaa suositeltu määrä. 12. Tarkista vielä kerran, että rengas on kunnolla. 13. Ruuvaa venttiilikaapu paikoilleen. 14. Asenna pyörä takaisin paikoilleen Reikien korjaaminen (vetävä pyörä ja True Track Plus -moottori ja paineilmarenkaat) Loukkaantumisriski Jos pyöriä ei ole kiinnitetty asianmukaisesti asentamisen aikana, ne voivat löystyä ajon aikana. Kiristä kuusiokoloruuvit kiristysmomenttiin 25 Nm, kun kokoat vetäviä pyöriä uudelleen. Kiinnitä kaikki ruuvit sopivalla estoaineella (esim. Loctite 243). 1. Ruuvaa venttiilikaapu irti. 2. Poista kaikki ilma renkaasta painamalla venttiilillä olevaa nastaa. 3. Poista 5 lieriöpääruuvia (pyörän takaosa, 2). 4. Poista vanteen puolikkaat renkaasta. 5. Irrota sisärengas renkaasta. 6. Paikkaa sisärengas ja aseta takaisin paikoilleen tai korvaa uudella. Mikäli vanha sisärengas halutaan korjata ja käyttää uudestaan ja se on kastunut korjauksen yhteydessä sen asentaminen saattaa helpottua, jos se käsitellään talkilla. Tarvittavat välineet: Kiintoavain 6 mm Momenttiavain Renkaankorjaussarja tai uusi sisäputki. Talkki Ruuvaa Loctite-estoaine (esim. Loctite 243) 7. Pane vanteen puolikkaat ulkokautta takaisin renkaaseen Q 81

82 Invacare Storm ⁴ -sarja 6. Kiristä ruuvit 25 Nm:iin. 7. Varmista, että ulkorengas on asetettu oikein. 8. Pumppaa rengas sen määrättyyn ilmanpaineeseen. Katso 11 Tekniset tiedot, sivu Tarkista, että rengas on asetettu uudelleen oikein. 10. Kiristä venttiilinsuojus takaisin Tyhjän eturenkaan korjaaminen (paineilmarengas 3,00 6") Pyörän irrottaminen 1. Kiinnitä ajoneuvo paikalleen (pane puupalkit rungon alle). 2. Irrota venttiilin suojus. 3. Tyhjennä rengas painamalla venttiilin tappia (1). 4. Avaa viisi ruuvia (2). 5. Irrota pyörän vanteiden puolikkaat. 6. Poista renkaasta sisäputki. Uudelleenkokoaminen tehdään päinvastaisessa järjestyksessä. Varmista, että rengas vaihdetaan samalle puolella ja samaan kulkusuuntaan kuin aiemmin. Irrota pyörä Tarvittavat välineet: 5 mm:n kuusiokoloavain Kiintoavain 24 mm Sisäputkien korjaussarja tai uusi sisäputki. Talkki Korjaa tyhjentynyt rengas 1. Korjaa sisäputki ja vaihda se tai aseta uusi. Jos vanha sisäputki korjataan ja käytetään uudelleen ja se on kastunut korjauksessa, voit helpottaa vaihtamista sirottamalla sisäputkeen hieman talkkia. 1. Nosta ajoneuvo ylös väkivivulla ja tue se asettamalla sen alle puupölkky. 2. Vaihda renkaan sisäputki. 2. Irrota muovitulppa (1). 3. Aseta pyöränvanteiden puolikkaan takaisin. 3. Löysää ja poista mutteri (2) kiintoavaimella. 4. Aseta ruuvit ja kiristä hieman. 4. Irrota aluslevy (3). 5. Pumppaa hieman ilmaa sisäputkeen. 5. Ota pyörä pois haarukkakokoonpanosta Q

83 Huolto Uudelleenkokoaminen tehdään päinvastaisessa järjestyksessä. Varmista aina, että pyörä asennetaan samalle puolelle ja samansuuntaisesti kuin se irrotettiin. Korjaa tyhjentynyt rengas Räjähdysvaara Rengas räjähtää, ellei kaikkea ilmaa poisteta renkaasta ennen pyörän irrottamista. Tyhjennä aina kaikki ilma renkaasta ennen sen irrottamista (paina tappia venttiilin keskellä). Loukkaantumisriski Jos pyöriä ei ole kiinnitetty asianmukaisesti asentamisen aikana, ne voivat löystyä ajon aikana. Kiristä kuusiokoloruuvit kiristysmomenttiin 30 Nm, kun kokoat vetäviä pyöriä uudelleen. Kiinnitä kaikki ruuvit sopivalla estoaineella (esim. Loctite 243). 1. Irrota venttiilinsuojus. 2. Tyhjennä kaikki ilma renkaasta painamalla tappia venttiilin keskellä. 3. Irrota viisi kuusiokoloruuvia (1) 4. Ota rengas ja sisäputki pois vanteen puolikkaista. 5. Korjaa sisäputki ja aseta uudelleen tai vaihda se uuteen. Jos vanha sisäputki korjataan ja käytetään uudelleen ja se on kastunut korjauksessa, voit helpottaa vaihtamista sirottamalla sisäputkeen hieman talkkia. 6. Aseta vanteen puolikkaat renkaaseen ulkopuolelta. 7. Pumppaa rengasta vähän. 8. Aseta kuusiokoloruuvit takaisin vanteeseen ja kiristä ne tiukasti. Varmista, että sisäputki ei jää puristuksiin vanteen puolikkaiden väliin! 9. Tarkista ja varmista, että rengas on tiiviisti paikallaan vanteessa. 10. Pumppaa rengas suositusrengaspaineeseen. 11. Tarkista ja varmista, että rengas on edelleen tiiviisti ja tiukasti paikallaan vanteessa. 12. Kiristä venttiilinsuojus takaisin. 13. Aseta rengas uudestaan Q 83

84 Invacare Storm ⁴ -sarja 9 Kuljetus 9.1 Kuljettaminen Yleistä tietoa Loukkaantumisriski ja aineellisten vahinkojen riski, jos pöytälevyllä varustettu sähköpyörätuoli kuljetetaan kuljetusajoneuvossa Mahdollisesti pyörätuolissa oleva pöytälevy on aina poistettava kuljetuksen ajaksi. 9.2 Ajoneuvosta poistuminen VAROITUS! Ajoneuvo voi kaatua, jos se siirretään ajoneuvoon, kun kuljettaja istuu vielä ajoneuvossa Siirrä ajoneuvo ilman kuljettajaa aina kun mahdollista. Jos ajoneuvo ja kuljettaja on siirrettävä ajoneuvoon rampin avulla, varmista, ettei rampin suurin turvallinen kaltevuus ylity (katso lukua 11 Tekniset tiedot, sivu 92). Jos ajoneuvo on siirrettävä ajoneuvoon sellaisen rampin avulla, jossa rampin suurin turvallinen kaltevuus ylittyy (katso lukua 11 Tekniset tiedot, sivu 92), on käytettävä vinssiä. Avustaja voi sitten turvallisesti seurata ja avustaa siirtoprosessia. Vaihtoehtoisesti voidaan käyttää alustanostinta. Varmista, että ajoneuvon kokonaispaino, johon sisältyy käyttäjän paino, ei ylitä rampin tai alustanostimen suurinta sallittua kokonaispainoa. Ajoneuvo on aina siirrettävä ajoneuvoon selkänoja pystyasennossa, istuimen nostin laskettuna ja istuimen kallistus pystyasennossa (katso lukua Laskut ja nousut). 1. Ajaa tai työnnä ajoneuvo tarkoitukseen soveltuvan rampin avulla kuljetusajoneuvoon. 9.3 Liikkumisvälineen käyttö istuimena ajoneuvossa Seuraava osio ei koske malleja tai kokoonpanoja, joita ei saa käyttää ajoneuvon istuimena. Ne merkitään seuraavilla silmämerkinnöillä: Q

85 Kuljetus VAROITUS! Kuoleman tai vakavan vamman vaara Jos liikkumisväline on kiinnitetty ulkopuolisen toimittajan neljän kohdan kiinnikejärjestelmällä ja liikkumisvälineen oma paino ylittää järjestelmän enimmäispainon, se voi aiheuttaa käyttäjän tai mahdollisen lähellä olevan henkilön kuoleman tai vakavan vamman. Tämän pyörätuolin todellinen paino voi olla yli 140 kilogrammaa. Unwin Safety Systemsiltä saa riittävän vahvan ja testatun neljän kohdan kiinnikejärjestelmän. Saat lisätietoa kyseisen järjestelmän hankkimisesta omassa maassasi ottamalla yhteyttä Unwiniin. Unwin Safety Systems Puh (0) Sähköposti: sales@unwin-safety.co.uk Verkkosivusto: Jos telakointiasema (saatavilla erikseen) on yhteensopiva, käytä sitä vaihtoehtoisena tapana tämän pyörätuolin käyttämiselle ajoneuvon istuimena. Saat lisätietoa ottamalla yhteyttä Invacareen. VAROITUS! Loukkaantumisvaara Turvavöitä saa käyttää vain, kun pyörätuolin käyttäjä painaa vähintään 22 kilogrammaa. Älä käytä pyörätuolia istuimena ajoneuvossa, kun käyttäjä painaa alle 22 kilogrammaa. Käyttäjä voi loukkaantua, jos liikkumisvälinettä ei ole kiinnitetty kunnolla, kun sitä käytetään ajoneuvon istuimena. Käyttäjän pitäisi mahdollisuuksien mukaan aina poistua liikkumisvälineestä ja käyttää ajoneuvon istuinta ja ajoneuvossa olevia turvavöitä. Liikkumisväline on kiinnitettävä aina kuljetusajoneuvon menosuuntaan päin. Liikkumisväline on aina kiinnitettävä liikkumisvälineen ja kiinnitysjärjestelmän valmistajan käyttöoppaan mukaisesti. Poista ja kiinnitä aina kaikki liikkumisvälineeseen kiinnitetyt lisävarusteet kuten leukaohjaimet ja pöydät. Jos liikkumisvälineeseen on asennettu selkänoja, jonka kulmaa voi säätää, se on asetettava pystysuoraan. Jos välineessä on nostettavat jalkatuet, laske ne kokonaan alas. Jos välineessä on istuimen nostolaite, laske se kokonaan alas Q 85

86 Invacare Storm ⁴ -sarja Käyttäjä voi loukkaantua, jos ajoneuvossa kuljetetaan liikkumisvälinettä, johon ei ole asennettu vuotamattomia akkuja. Käytä aina vain vuotamattomia akkuja. Käyttäjä voi loukkaantua tai liikkumisväline tai kuljetusajoneuvo vahingoittua, jos jalkatuet on nostettu, kun liikkumisvälinettä käytetään ajoneuvon istuimena. Jos välineeseen on asennettu jalkatuet, joiden korkeutta voi säätää, laske ne kokonaan alas. Valtuutetun jälleenmyyjän on ehdottomasti tarkistettava liikkumisväline ennen kuin sitä käytetään uudelleen sen jälkeen, kun se on ollut mukana törmäyksessä. Liikkumisvälineen kiinnityskohtiin ei saa tehdä muutoksia ilman valmistajan lupaa Liikkumisvälineen kiinnittäminen ajoneuvoon Liikkumisvälineisiin on asennettu neljä kiinnityskohtaa, jotka on merkitty oikealla esitetyllä symbolilla. Kiinnittämiseen voi käyttää koukkuja tai vyösilmukoita. Jos liikkumisvälinettä halutaan käyttää moottoriajoneuvon istuimena, siihen on asennettava kiinnityskohdat, joilla se voidaan kiinnittää moottoriajoneuvoon. Nämä lisävarusteet voivat joissakin maissa (esim. Isossa-Britanniassa) sisältyä liikkumisvälineen vakiotilaukseen ja -toimitukseen, ja muissa maissa ne voi hankkia Invacarelta lisävarusteena. Tämä liikkumisväline täyttää standardin ISO :2001 vaatimukset, ja sitä voi käyttää ajoneuvon istuimena standardin ISO mukaisesti tarkastetun ja hyväksytyn kiinnitysjärjestelmän kanssa. Ammattilaisten on suoritettava kuljetusajoneuvon muuntaminen liikkumisvälineen kiinnittämistä varten. Saat lisätietoa ottamalla yhteyttä ajoneuvosi valmistajaan. Liikkumisvälineelle on tehty törmäystesti, jossa se kiinnitettiin kuljetusajoneuvoon menosuuntaan päin. Muita kokoonpanoja ei testattu. Törmäystestinukke kiinnitettiin lantion ja ylävartalon turvavöillä. Molempia turvavyötyyppejä on käytettävä pään ja ylävartalon loukkaantumisvaaran vähentämiseksi. Etuosa Takaosa 1. Kiinnitä liikkumisväline edessä (1) ja takana (2) kiinnitysjärjestelmän vöillä. 2. Kiinnitä liikkumisväline kiristämällä vyöt kiinnitysjärjestelmän valmistajan käyttöoppaan mukaisesti Q

87 Kuljetus Näin käyttäjä turvataan pyörätuolissa Loukkaantumisriski, ellei käyttäjä ole turvattu pyörätuolissa määräystenmukaisesti Vaikka pyörätuoli olisikin varustettu turvavyöllä se ei korvaa ISO määräysten mukaista kuljettavan ajoneuvon turvavyötä. Turvavöiden on oltava tiiviisti käyttäjän kehoa vasten! Pyörätuolin osat, kuten käsinojat tai pyörät, eivät saa olla turvavyön ja käyttäjän välissä. Turvavyöt on vedettävä niin tiukkaan kuin mahdollista. Ne eivät kuitenkaan saa aiheuttaa käyttäjälle epämieluista tunnetta. Turvavöitä ei saa kiinnittää kiertyneinä. Varmistaudu, ettei turvavyön kolmas kiinnityspiste ole kiinnitetty välittömästi ajoneuvon lattiaan, vaan johonkin ajoneuvon pylväistä. Loukkaantumisriski, jos sähköpyörätuolia käytetään ajoneuvon istuimena, kun päätukea ei ole säädetty oikein tai se on asennettu väärin Yhteentörmäyksessä tämä voi aiheuttaa niskan venähtämisen. Päätuki on asennettava paikoilleen. Invacaren optiona tähän pyörätuoliin toimittama päätuki soveltuu käytettäväksi kuljetuksen aikana. Päätuki on asennettava käyttäjän korvien korkeudelle. Pyörätuolien osat, kuten käsinoja tai pyörät, eivät saa olla turvavyön ja käyttäjän välissä Q 87

88 Invacare Storm ⁴ -sarja Kuljetusajoneuvoon asennettu turvavyö tulisi kiinnittää, kuten kuvassa oikealla on esitetty. 1) Kehon keskilinja 2) Rintalastan (sternum) keskikohta 9.4 Ajoneuvon kuljetus ilman käyttäjää Loukkaantumisriski Jos ajoneuvoa ei ole mahdollista kiinnittää tukevasti kuljetusajoneuvoon, ei ole suositeltavaa kuljettaa ajoneuvoa kyseisessä ajoneuvossa. Lantiovyön tulisi olla ilman esteitä eikä liian löysällä käyttäjän lantion ja yläreiden välissä. Lantiovyön optimaalinen kulma vaakasuoraan on 45 ja 75 välillä. Maksimi kulma-alue on Kulma ei missään tapauksessa saa alittaa 30! Ennen kuljettamista on varmistettava, että käyttökoneisto on kytkettyinä ja että ajoelektroniikka on sammutettuna. Invacare suosittelee voimakkaasti, että lisäksi irrotat tai poistat akut. Katso Akkujen poistaminen. Lisäkiinnitys ajoneuvon pohjaan on ehdottoman suositeltavaa Takasuojuksen avaaminen Q

89 Kuljetus Takasuojuksen irrottaminen: 1. Löysää ja irrota kaksi nuppia (1) takakotelon vasemmalla ja oikealla puolella. 2. Nosta takasuojusta varoen. Suojuksen etuosaa pitää ylhäällä Velcro-nauha. Myös se on vapautettava. Takasuojuksen asettaminen: 1. Aseta osat päinvastaisessa järjestyksessä. 2. Kiristä kaksi nuppia käsin Akkujen asettaminen saataville VAROITUS! Tulipalon ja palovammojen vaara, jos akun napoihin tulee oikosulku ÄLÄ aiheuta oikosulkua akun napoihin työkalulla tai pyörätuolin metalliosilla. Varmista, että akun napojen suojukset ovat koko ajan kiinni, kun et käsittele akun napoja. 1. Poista takasuojus, kuten on kuvattu luvussa Takasuojuksen avaaminen, sivu Vedä pikakiinnitys (1) virtamoduulin viereen taaksepäin. 3. Nosta virtamoduuli pidikkeestä ja irrota asennus akun suojuksen kannesta. 4. Aseta virtamoduuli ja asennus akkukotelon tai soveltuvin osin toimilaitemoduulin päälle. Murskautumisvaara Akut ovat erittäin painavia. Kädet saattavat jäädä puristuksiin. Huomaa, että akut ovat erittäin painavia. Käsittele akkuja varoen. Käsittele pieniä osia, kuten ruuveja ja aluslevyjä varoen purkamisen aikana. Aseta pienet osat alas siten, että ne on helppo koota uudelleen oikeassa järjestyksessä Q 89

90 Invacare Storm ⁴ -sarja Akkujen poistaminen: 1. Ota akut saataville, kuten on kuvattu luvussa Akkujen asettaminen saataville, sivu Paina molemmat lukitusmekanismit (3) sisään ja avaa akun kansi. 6. Vedä akut (1) ja akunpidike (2) mahdollisimman eteen hihnalla (3) Akkujen poistaminen/asentaminen Tarvittavat välineet: 11 mm:n jakoavain 2. Poista napasuojukset (1) saatavilla olevasta akusta (3). 3. Poista napasuojusten ala olevat naparuuvit 11 mm:n jakoavaimella. 4. Poista liitäntäjohto (4) ja sulakejohto (2). 5. Nosta akku pois akkukotelosta. 6. Vedä toista akkua eteenpäin sen hihnasta. 7. Irrota myös toisen akun johdot. 8. Nosta toinen akku pois akkukotelosta. Akkujen asettaminen: 1. Aseta akut päinvastaisessa järjestyksessä. 2. Varmista, että liittimet ja kannat akkuosastossa on asetettu oikein. Takasuojuksessa on napaisuuskaavio Q

91 10 Käytön jälkeen Käytön jälkeen 10.1 Uudelleenkäyttö Tuote soveltuu uudelleen käyttöön. Suoritettavat toimenpiteet: Puhdistus ja desinfiointi. Katso kappale 8 Huolto, sivu 76. Tarkastus ja huoltokaavio. Tutustu huolto-ohjeisiin, saat ne Invacare:lta. Sovittaminen käyttäjän mukaan. Katso kappale 5 Pyörätuolin sovittaminen käyttäjän istuma-asentoon, sivu Hävittäminen Laitepakkaus toimitetaan materiaalin kierrätykseen. Metalliosat toimitetaan metallijätteiden kierrätykseen. Muoviosat toimitetaan muovien kierrätykseen. Sähkörakenteet ja piirilevyt hävitetään elektroniikkajätteenä. Jälleenmyyjä tai Invacare ottaa käytetyt ja vialliset akut takaisin. Hävittämisen on tapahduttava kulloisenkin maan lakimääräisiä määräyksiä noudattaen. Kysy kaupungin tai kunnan virastosta paikallisista jätteiden hävittämislaitoksista Q 91

92 Invacare Storm ⁴ -sarja 11 Tekniset tiedot 11.1 Tekniset eritelmät Tässä esitetyt tekniset tiedot koskevat vakiokokoonpanoa tai ne edustavat suurimpia saavutettavissa olevia arvoja. Ne voivat muuttua, jos lisävarusteita lisätään. Näiden arvojen tarkat muutokset esitetään yksityiskohtaisesti asiaankuuluvia lisävarusteita koskevissa osissa. Sallitut käyttö- ja varastointiolosuhteet Käyttölämpötila-alue standardin ISO mukaan: C Varastointilämpötila-alue standardin ISO mukaan: C Sähköjärjestelmä Moottorit 340 W (tavanomaiset moottorit) 600 W (True Track Plus -moottorit) Akut 2 x 12 V / 73,5 Ah (C20) vuotamaton/geeli Pääsulake 80 A Akkulaturi Antovirta 8 A ± 8 % Antojännite Tulojännite 24 V nimellinen (12 kennoa) V Käyttölämpötila (ympäristö) C Säilytyslämpötila C Q

93 Vetävän pyörän renkaat Renkaan tyyppi 3,00 8" paineilmakäyttöinen, puhkeamissuojattu tai puhkeamisen kestävä Rengaspaine Pyörän renkaat Trelleborg 8x3,00 paineilma tai puhkeamissuojattu Tekniset tiedot Suositeltu suurin rengaspaine baareina tai kpa:na merkitään renkaan tai vanteen sivulle. Jos annetaan enemmän kuin yksi arvo, vastaavissa yksiköissä alimpana olevaa arvoa sovelletaan. (Vaihteluväli = -0,3 baaria, 1 baari = 100 kpa) Renkaan tyyppi 3,00 6" paineilmakäyttöinen, puhkeamissuojattu tai puhkeamisen kestävä Rengaspaine Ajo-ominaisuudet Suositeltu suurin rengaspaine baareina tai kpa:na merkitään renkaan tai vanteen sivulle. Jos annetaan enemmän kuin yksi arvo, vastaavissa yksiköissä alimpana olevaa arvoa sovelletaan. (Vaihteluväli = -0,3 baaria, 1 baari = 100 kpa) Nopeus 6 km/h 10 km/h 13 km/h Vähimmäisjarrutusetäisyys 1000 mm (6 km/h) 2100 mm (10 km/h) 3400 mm (13 km/h) Suurin turvallinen kaltevuus 1 : ilman nostolaitetta 11,3 (20 %) valmistajan eritelmien mukaan, kun hyötykuorma on 150 kg, istuimen kulma 4 ja selkänojan kulma 20 nostolaitteen kanssa 8 (15 %) valmistajan eritelmien mukaan, kun hyötykuorma on 150 kg, istuimen kulma 4 ja selkänojan kulma Q 93

94 Invacare Storm ⁴ -sarja Ajo-ominaisuudet Suurin ylitettävissä oleva esteen korkeus 100 mm (kiipeämislaitteen kanssa) 60 mm (ilman kiipeämislaitetta) Kääntösäde 1770 mm Kääntöleveys 1100 mm Ajoalue standardin ISO : mukaisesti Mitat standardin ISO mukaan 36 km (Storm 4) 42 km (Storm 4 X-plore) 59 km (Storm 4 True Track) Vakiomalli Easy-Adapt Matrx Kokonaiskorkeus 970 mm 1050 mm 970 mm Kokonaisleveys mm Kokonaispituus (mukaan lukien vakiojalkatuet) 1190 mm Kokonaispituus (ilman vakiojalkatukia) 910 mm Istuinkorkeus 3 (nostolaitteen kanssa) mm (Storm 4) mm (Storm 4 X-plore) Istuinkorkeus 3 (ilman nostolaitetta) 450/480 mm Istuimen leveys mm Istuinsyvyys mm Selkänojan korkeus 3 480/540 mm 650 mm 500 mm Selkänojan kulma 80, 90, 97,5, 105, 112,5, 120 (man.) Q

95 Tekniset tiedot Mitat standardin ISO mukaan Käsinojan korkeus / mm Jalkatuen pituus mm Jalkatuen kulma 0 75 Istuimen kulma, sähköinen säätö 0-25 Istuimen kulma, manuaalinen säätö 0-9 Mitat standardin ISO mukaan Vakiomalli Easy-Adapt Matrx RECARO Optimist Modulite Kokonaiskorkeus 970 mm noin 970 mm mm (yksiosainen istuimen runko) mm (teleskooppinen istuimen runko, liikutettava selkänojalevy) Kokonaisleveys mm Kokonaispituus (mukaan lukien vakiojalkatuet) 1190 mm noin 1190 mm mm Kokonaispituus (ilman vakiojalkatukia) 910 mm noin 910 mm mm Istuinkorkeus 3 (nostolaitteen kanssa) mm (Storm 4) mm (Storm 4 X-plore) Istuinkorkeus 3 (ilman nostolaitetta) 450/480 mm Q 95

96 Invacare Storm ⁴ -sarja Mitat standardin ISO mukaan RECARO Optimist Modulite Istuimen leveys mm katso valmistajan tiedot mm ( mm) 430 mm ( mm) 480 mm ( mm) 530 mm ( mm) Istuinsyvyys mm mm Selkänojan korkeus mm 480/540 mm (nostoliinatakaosa) mm (teleskooppinen istuimen runko, liikutettava selkänojalevy) Selkänojan kulma Käsinojan korkeus / mm mm (teleskooppinen istuimen runko) mm (yksiosainen istuinlevy) Jalkatuen pituus mm mm Jalkatuen kulma 0 75 Istuimen kulma, sähköinen säätö 0-25 Istuimen kulma, manuaalinen säätö 0-9 Paino Oma paino 5 vähintään 174 kg Osien painot Akut noin 24,5 kg / akku Q

97 Tekniset tiedot Hyötykuorma Suurin hyötykuorma 150 kg Akselikuormat Suurin etuakselikuorma 200 kg Suurin taka-akselikuorma 300 kg 1 Staattinen vakaus standardin ISO mukaisesti = 9 (15,8 %) Dynaaminen vakaus standardin ISO mukaisesti = 6 (10,5 %) 2 Huomaa: Liikkumisvälineen ajoalueeseen vaikuttavat huomattavasti ulkoiset tekijät, kuten akkujen latauksen tila, ympäristön lämpötila, paikallinen maanmuodostus, tien pintaominaisuudet, rengaspaine, ajajan paino, ajotapa ja akkujen käyttäminen valoihin, servomoottoreihin jne. Eritellyt arvot ovat teoreettisesti suurimpia saavutettavissa olevia arvoja, jotka on mitattu standardin ISO :2008 mukaisesti. 3 Mitattu ilman istuinpehmustetta 4 Riippuu istuimen mitoista. Katso valmistajan tiedot sivulla 5 Todellinen oma paino riippuu siitä, mitä kiinnikkeitä liikkumisvälineen mukana on toimitettu. Kaikki Invacaren liikkumisvälineet mitataan huollosta lähtiessä. Katso nimikyltistä mitattu oma paino (mukaan lukien akut) Q 97

98 Muistiinpanoja

99 Muistiinpanoja

100 Myyntiyhtiöt Sverige & Suomi: Invacare AB Fagerstagatan 9 S Spånga Tel: (46) (0) Fax: (46) (0) sweden@invacare.com, finland@invacare.com Tuottajia: Invacare Deutschland GmbH Kleiststraße Porta Westfalica Q * Q* Making Life s Experiences Possible
