1 multi frame:xtm Tukeva pyörätuolin alusta suurille istuinyksiköille - päältä tyylikäs ja sisältä vahva

täydellinen valinta pyörätuolin alustaksi suurille

2 SIVU 2 multi frame:xtm Poikkeuksellisen tukevaksi ja turvalliseksi suunniteltu Multi Frame:x on täydellinen valinta pyörätuolin alustaksi suurille istuinyksiköille kuten R82:n Panda Futura 5 ja x:panda 4

SIVU 3 Multi Frame:x on vahva, tukeva ja erittäin helposti hallittava pyörätuolin alusta. Vankka ja yksinkertainen rakenne tekevät sitä myös ilon silmälle.

Erilaiset korkeuden ja takapyörien säätövaihtoehdot takaavat oikean asennon ja painopisteen.

Multi Frame:x soveltuu käyttäjille, jotka tarvitsevat yksilöllisen istuinjärjestelmän ja alustan, esim. lapsille, joilla on CP-vamma, GMFCS-aste 3-5.

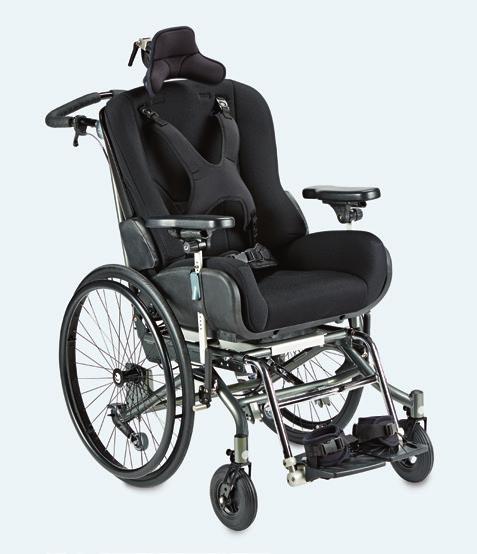

3 SIVU 3 Multi Frame:x on vahva, tukeva ja erittäin helposti hallittava pyörätuolin alusta. Vankka ja yksinkertainen rakenne tekevät sitä myös ilon silmälle. Asenna istuinyksikkö R82:lta tai muulta valmistajalta, ja ihanteellisen ajettavuuden saavuttaminen on helppoa. Erilaiset korkeuden ja takapyörien säätövaihtoehdot takaavat oikean asennon ja painopisteen. Kallistussäädöllä varustettu työntökahva ja helppokäyttöiset selkänojan ja istuimen kallistuskahvat varmistavat avustajille ergonomisesti oikeat työskentelyolosuhteet. Multi Frame:x soveltuu käyttäjille, jotka tarvitsevat yksilöllisen istuinjärjestelmän ja alustan, esim. lapsille, joilla on CP-vamma, GMFCS-aste 3-5. Multi Frame:x on saatavissa yhdessä koossa ja se on ihanteellinen sekä sisä- että ulkokäyttöön. 66 cm 84 cm -5 -> 30 max 100 kg Käyttäjäystävälliset säädöt Istuinkallistuksen ja selkänojan kallistuksen toimintoja käytetään työntötangosta, mikä takaa ihanteelliset työskentelyolosuhteet. Työntökahvan portaaton säätö mahdollistaa korkeuden säätämisen jokaiselle avustajalle sopivaksi. Istuimet Multi Frame:x -alustalle Iso kuva vasemmalla: x:panda 4 istuin asennettuna Multi Frame:x alustalle 22½ takapyörillä. Pieni kuva yllä: Panda Futura 5 istuin asennettuna Multi Frame:x alustalle suurilla kelauspyörillä. Testattu ja hyväksytty Multi Frame:x täyttää standardin ISO , käyttäjien kuljettaminen moottoriajoneuvoissa. Multi Frame:x alustaa voidaan käyttää istuinyksiköiden kanssa, jotka ovat standardin ISO mukaisia

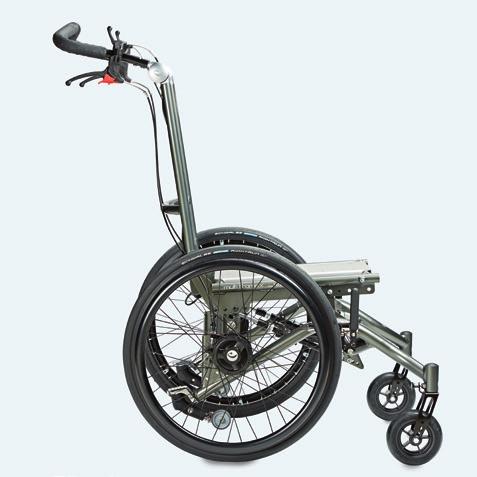

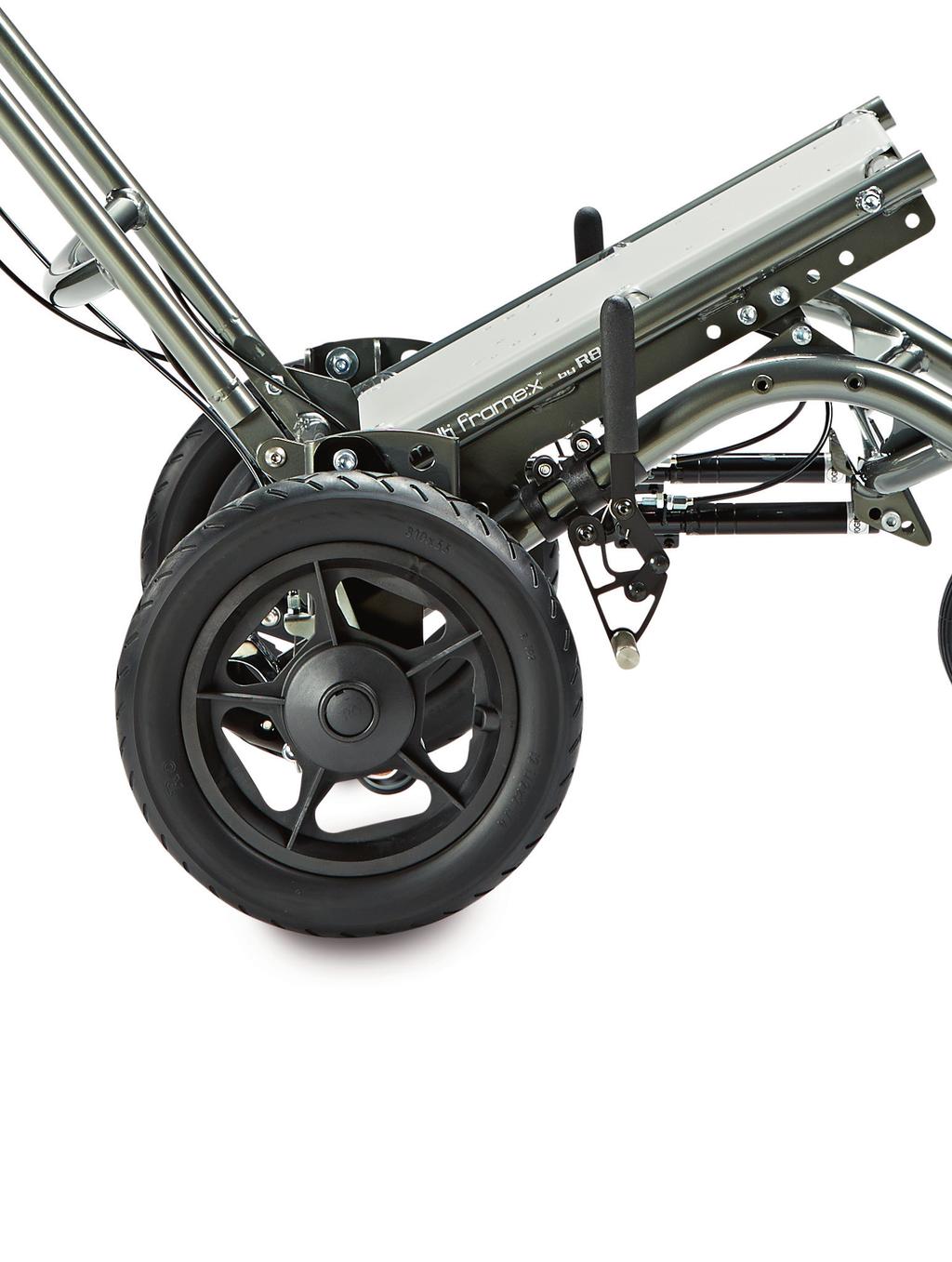

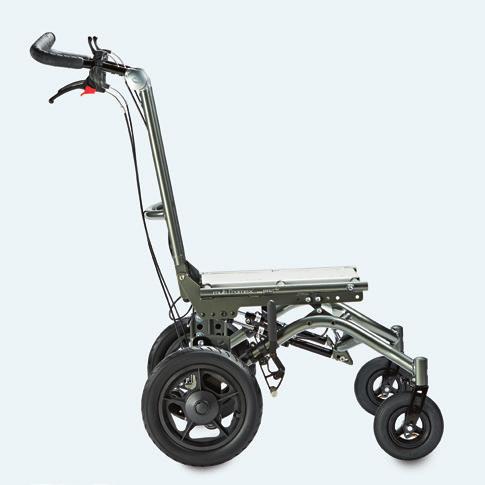

4 SIVU 4 Multi Frame:x on saatavissa yhdessä koossa ja joko 12½, 20, 22 tai 24 takapyörillä 3, 12½ :n takapyörillä 3, 22 :n kelauspyörillä Takapyörät Saatavissa erikokoisilla takapyörillä Tukipyörät Saatavissa erikokoisilla tukipyörillä 12½ Umpinainen tai ilmarengas 20 / 22 / 24 Umpinainen tai ilmarengas 6 Umpinainen 7 Umpinainen tai ilmarengas Suuntalukko Jarrut Erilaisia jarruyhdistelmiä valittavissa Työntötanko Portaaton kulmasäätö Pyöräjarru Rumpujarru

Kulman säätöalue -5-30 Selkänojan kallistus

säätö Multi Frame:x voidaan tilata asennettuna

Käyttäjän sijainti mahdollisimman lähellä

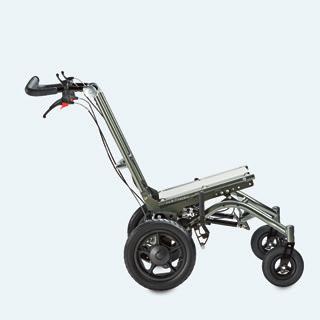

Matalalle säädettynä tuoli on helppo työntää

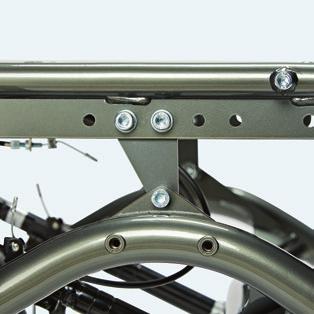

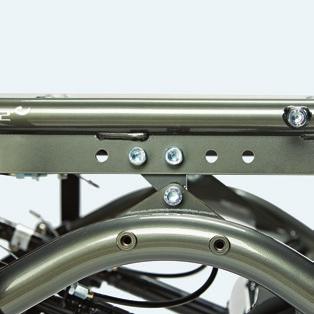

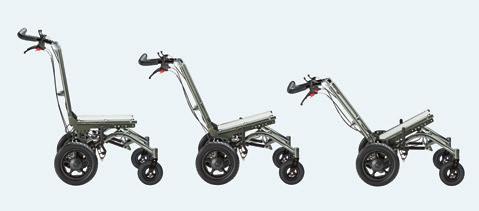

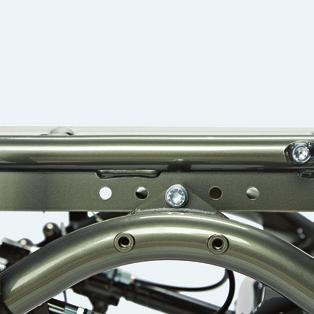

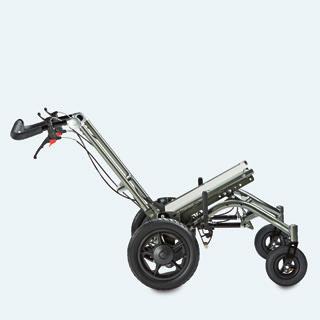

5 SIVU 5 Istuimen kallistus Käytetään työntötangosta. Kulman säätöalue Selkänojan kallistus Käytetään työntötangosta. Kulman säätöalue 30 Istuinkorkeuden säätö Multi Frame:x voidaan tilata asennettuna kolmeen eri korkeussäätöön. Käyttäjän sijainti mahdollisimman lähellä alustaa helpottaa siirtämistä huomattavasti. Matalalle säädettynä tuoli on helppo työntää tuoli esim. ruokapöydän alle, jolloin käyttäjä pystyy osallistumaan tavanomaisiin päivittäisiin toimintoihin.

SIVU 6 C G1 I E H G Pohjalevy (leveys x pituus) Leveys (G) Raideväli (G1) Pituus (H) Korkeus (I) Selkänojan korkeus (C) KOKO 3 21½ x 40½ cm (8¼ x 15¾ ) 66 cm (25¾ ) 53½ cm

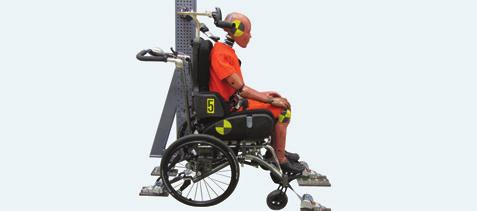

ilman takapyöriä Käyttäjän maksimipaino/kuormitus Käyttäjän maksimipaino kuljetettaessa 20 kg (44 lb) 17 kg (97 lb) 100 kg (220 lb) 100 kg (220 lb) Multi Frame:x on

Käyttäjä tulee kiinnittää standardin ISO 10542-1 mukaisella hyväksytyllä kolmipistevyöllä ja pyörätuoli on kiinnitettävä ajoneuvossa kulkusuunnan mukaiseen asentoon

Kaikki irrotettavissa olevat lisävarusteet tulee irrottaa ja kuljettaa erikseen kiinnitettynä ajoneuvossa.

6 SIVU 6 C G1 I E H G Pohjalevy (leveys x pituus) Leveys (G) Raideväli (G1) Pituus (H) Korkeus (I) Selkänojan korkeus (C) KOKO 3 21½ x 40½ cm (8¼ x 15¾ ) 66 cm (25¾ ) 53½ cm (20¾ ) 84 cm (32¾ ) 98 cm (38¼ ) 57 cm (22¼ ) Istuimen korkeus lattiasta (E) 41 / 43½ / 46 cm (16 / 17 / 18 ) Istuinkallistus -5 -> 30 Selkänojan kallistus 30 Paino Paino ilman takapyöriä Käyttäjän maksimipaino/kuormitus Käyttäjän maksimipaino kuljetettaessa 20 kg (44 lb) 17 kg (97 lb) 100 kg (220 lb) 100 kg (220 lb) Multi Frame:x on hyväksytty käyttäjien kuljettamiseen moottoriajoneuvoissa. Käyttäjä tulee kiinnittää standardin ISO mukaisella hyväksytyllä kolmipistevyöllä ja pyörätuoli on kiinnitettävä ajoneuvossa kulkusuunnan mukaiseen asentoon standardin ISO mukaista nelipistehihnatyyppistä kiinnitysjärjestelmää käyttäen. Kaikki irrotettavissa olevat lisävarusteet tulee irrottaa ja kuljettaa erikseen kiinnitettynä ajoneuvossa. LISÄVARUSTEET Adapteri L x:panda istuimen, koko 4 tai Panda Futura istuimen, koko 5 asentamista varten Kurasuojat Suojaavat käyttäjää ja istuintyynyä pyörästä tulevalta lialta Pinnasuoja Estää käyttäjän sormia joutumasta pinnojen väliin Istuinkorkeuden lisäkorotus Alustan korkeus lattiasta on normaalisti 410 mm 20, 22, 24 20, 22, mm istuinkorkeutta + 50 mm istuinkorkeutta

PAGE 7 LISÄVARUSTEET Jalkatuen asennuskappale 9610421 Yksi koko

Pituus: 24 cm Jalkalauta, malli Wombat 95145-2 95145-3 + 95145-4 2 3

malli Wombat 95145-1 + 85145-2 1 2 L: 31 x S: 19 cm L: 35½ x S: 22½

jalkatuen tanko 8975285 + 8975287 Erilliset jalkatuet 89146-1 +

89143-2 + 89143-3 1 K: 15 x L: 30 cm 1 P: 19 cm 2 P: 25 cm 1 2 3 L:

2 L: 9½ x S: 21 cm 3 L: 11 x S: 23½ cm Erilliset jalkatuet 9610420

standardin ISO 7176-19, käyttäjien kuljettaminen

7 PAGE 7 LISÄVARUSTEET Jalkatuen asennuskappale Yksi koko Yksiosainen jalkatuen tanko Pituus: 15,5 cm 2 Pituus: 24 cm Jalkalauta, malli Wombat L: 35½ x S: 22½ cm L: 41 x S: 23½ cm L: 48 x S: 24 cm Jalkalauta, malli Wombat L: 31 x S: 19 cm L: 35½ x S: 22½ cm Pohjetuki Sopii yksiosaisiin jalkatukiin Kaksiosainen jalkatuen tanko Erilliset jalkatuet Erilliset kallistussäädettävät jalkatuet K: 15 x L: 30 cm 1 P: 19 cm 2 P: 25 cm L: 10 x S: 16 cm L: 12½ x S: 18½ cm L: 13 x S: 21 cm 1 L: 7½ x S: 17 cm 2 L: 9½ x S: 21 cm 3 L: 11 x S: 23½ cm Erilliset jalkatuet Kuljetuskiinnikkeet Yksi koko Multi Frame:x täyttää standardin ISO , käyttäjien kuljettaminen moottoriajoneuvoissa. Multi Frame:x alustaa voidaan käyttää standardin ISO mukaisten istuinyksiköiden kanssa.

8 Ajan tasalla Nimensä mukaisesti R82 perustettiin vuonna Varhaista uraauurtavaa työtä kuntoutussektorilla tehtyään R82 loi yksinkertaisia ja käyttäjäystävällisiä teknisiä apuvälineitä ja laitteita liikuntarajoitteisia lapsia ja nuoria varten. Joustavuus ja mukautuvuus yksittäisen käyttäjän tarpeisiin olivat keskeisessä osassa R82:a perustettaessa. Jatkuvan kehitystyön ja huipputeknologiaa terveessä työympäristössä hyödyntävän valmistuksen ansiosta R82 on säilynyt eloisana, dynaamisena ja kasvavana yhtiönä. R82 A/S Parallelvej Gedved Denmark Tel Fax R82@R82.com R82.com R82 UK Ltd. Unit D4A Coombswood Business Park East Coombswood Way, Halesowen West Midlands B62 8BH Great Britain Tel Fax R82uk@R82.com R82.co.uk facebook.com/r82uk Korkeatasoisesti suunnitellun ja laadukkaan tuotevalikoiman ansiosta kaikilla teknisten apuvälineiden ja laitteiden kaupan alalla R82 pysyy jatkuvasti ajan tasalla sekä käyttäjien että avustajien eduksi. Myynti ja huolto Algol-Trehab Oy PL Espoo Tilaukset: +358 (0) Myyntimme palvelee teitä arkisin klo 08:00-16:00 B1030 EMME VASTAA PAINOVIRHEISTÄ TAI VALIKOIMASTA POISTUNEISTA TUOTTEISTA 2015 PÄIVITETTY VERSIO VERKKOSIVUILLAMME: R82.COM 2015 R82 A/S KAIKKI OIKEUDET PIDÄTETÄÄN R82 LOGO JA KUVAKKEET OVAT R82 A/S YHTIÖN REKISTERÖITYJÄ TAVARAMERKKEJÄ
