Mark Summary. Taitaja Skill Number 602 Skill Elektroniikka. Competitor Name

Transkriptio

1 Summary Skill Number 602 Skill Elektroniikka ing Scheme Lock :16:27 Final Lock :26:59 Criterion Criterion Description s Day 1 Day 2 Day 3 Day 4 Total Award A B C D E F Raspberry-tietokoneen toimintakuntoon saattaminen Moottorilukon ja ohjaimen yhdistäminen sekä käyttöönotto Piirilevyn CAD- suunnittelu Piirikortin kalustus annetun dokumentaation mukaisesti Kalustetun piirikortin testaaminen Piirikortin liittäminen tehtävässä 2 oleviin tuotteisiin ja ohjelmointi Total Sub Criterion Sub Criterion Description s Day 1 Day 2 Day 3 Day 4 Total Award A 1 Pienoistietokoneen käyttöönotto B 1 Moottorilukon ja ohjaimen yhdistäminen sekä käyttöönotto C 1 Piirilevyn CAD- suunnittelu D 1 Piirikortin kalustus annetun dokumentaation mukaisesti E 1 Kalustetun piirikortin testaaminen F 1 Piirikortin liittäminen tehtävässä 2 oleviin tuotteisiin ja ohjelmointi Total

2 Objective ing Skill Number 602 Skill Elektroniikka Competition Day 1 Sub Criterion Pienoistietokoneen käyttöönotto Sub Criterion A1 ing Scheme Lock :16:27 Entry Lock :08:30 of Sub Criterion - Description Result or O Raspberry-tietokoneen toimintakuntoon saattaminen Mittaaminen -näppäimistö, hiiri ja näyttö toimii max 0,5 p, -käyttöjärjestelmä toimii max 0,5p O Ilmaisimen ja kuorikytkimen kytkennät Toteaminen - kaapelointi siisti maksimi 1p, -lämpöilmaisimen kytkentä oikein, maksimipisteet 1p, -riviliitinjohtimien asennus, maksimipisteet 1p O GPIO-liittimen kytkentä Toteaminen -kytkentä oikein, maksimipisteet 1 p O Ohjelman asentaminen Toteaminen -tekstieditorin (nano) käyttöönotto, vähennys enintään -0,5p, - ohjelman kirjoitus, vähennys enintään -0,5p O Ohjelman ja kytkennän toiminnan testaaminen Toteaminen O Työturvallisuus -lämpötilailmaisin toimii, maksimipisteet 1p, -kuorisuojan aktivointi toimii, maksimipisteet 1p -henkilösuojainten (mm. hansikkaat, suojalasit, ranneke) käyttö max 2p imum for Sub Criterion

3 Objective ing Skill Number 602 Skill Elektroniikka Competition Day 1 Sub Criterion Moottorilukon ja ohjaimen yhdistäminen sekä käyttöönotto Sub Criterion B1 ing Scheme Lock :16:27 Entry Lock :08:32 of Sub Criterion - Description Result or O Kaapelointi Toteaminen -kaapelin pituus 1500mm ± 30mm = 3p muutoin = 0p, - moottorilukon liitin oikein max 2p, -Control+:n liitin oikein max 2p, - oikein max 2p, -jännitesyöttö toimii max 1p O Kytkentälevyn kalustaminen Toteaminen -komponentit suorassa max 1p, -juotosten laatu max 1p, -toimivuus max 1p O Moottorilukon ja Control+: n konfigurointi Toteaminen -moodin asetukset oikein max 2p, -tulojen asetukset oikein max 2p O Kaukoavaimen käyttöönotto Toteaminen -kaukoavaimen konfigurointi onnistunut max 2p O Testaus Toteaminen -aukitila toimii max 1p, -lukitustila toimii max 1p, -kotonatila toimii max 1p, -poissatila toimii max 1p O Työturvallisuus Toteaminen -henkilösuojainten (mm. hansikkaat, suojalasit, ranneke) käyttö max 1p, -sähkötyöturvallisuus max 0.5p, -juotoshöyryimurin käyttö max 0.5p imum for Sub Criterion

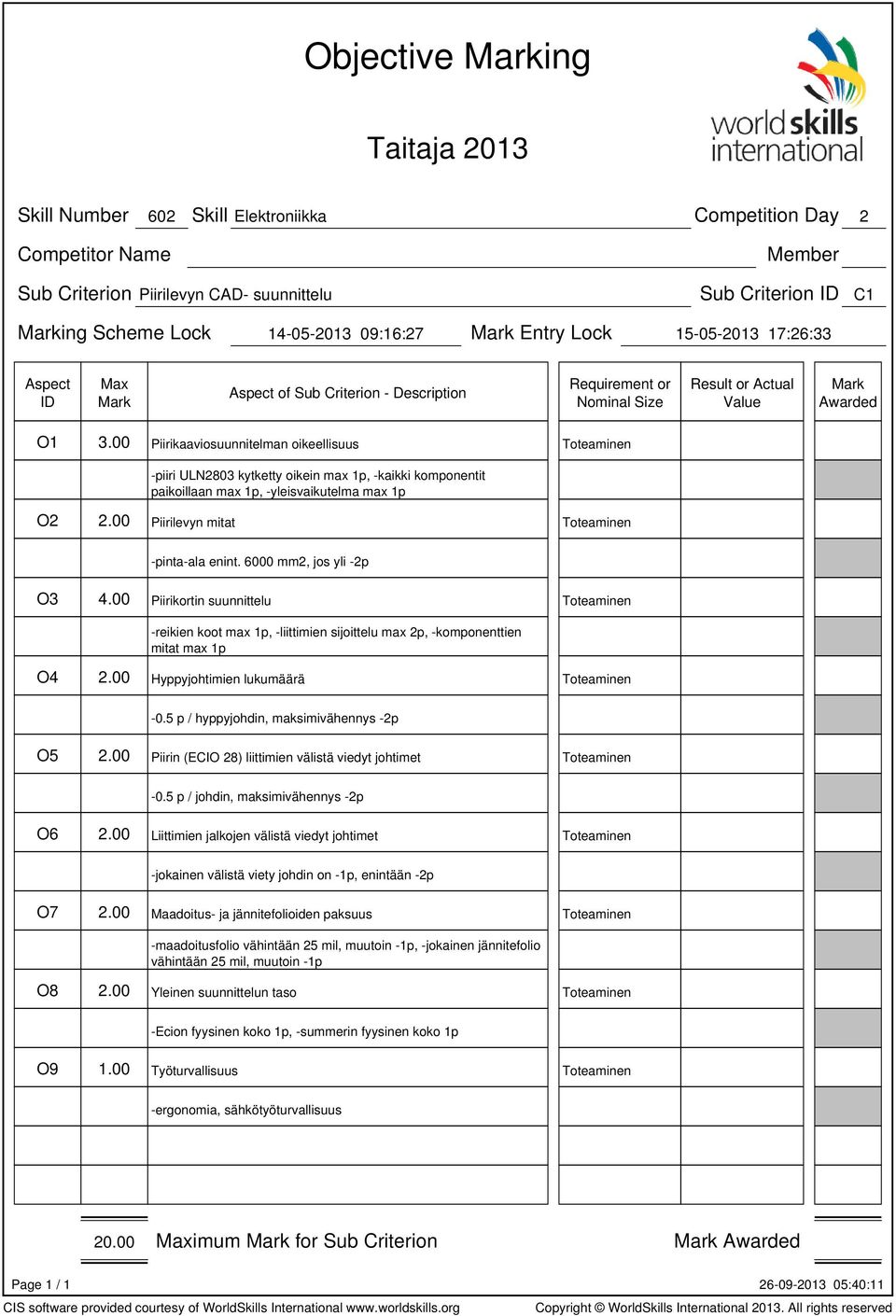

4 Objective ing Skill Number 602 Skill Elektroniikka Competition Day 2 Sub Criterion Piirilevyn CAD- suunnittelu Sub Criterion C1 ing Scheme Lock :16:27 Entry Lock :26:33 of Sub Criterion - Description Result or O Piirikaaviosuunnitelman oikeellisuus Toteaminen -piiri ULN2803 kytketty oikein max 1p, -kaikki komponentit paikoillaan max 1p, -yleisvaikutelma max 1p O Piirilevyn mitat Toteaminen -pinta-ala enint mm2, jos yli -2p O Piirikortin suunnittelu Toteaminen -reikien koot max 1p, -liittimien sijoittelu max 2p, -komponenttien mitat max 1p O Hyppyjohtimien lukumäärä Toteaminen -0.5 p / hyppyjohdin, maksimivähennys -2p O Piirin (ECIO 28) liittimien välistä viedyt johtimet Toteaminen -0.5 p / johdin, maksimivähennys -2p O Liittimien jalkojen välistä viedyt johtimet Toteaminen -jokainen välistä viety johdin on -1p, enintään -2p O Maadoitus- ja jännitefolioiden paksuus Toteaminen -maadoitusfolio vähintään 25 mil, muutoin -1p, -jokainen jännitefolio vähintään 25 mil, muutoin -1p O Yleinen suunnittelun taso Toteaminen -Ecion fyysinen koko 1p, -summerin fyysinen koko 1p O Työturvallisuus Toteaminen -ergonomia, sähkötyöturvallisuus imum for Sub Criterion

5 Objective ing Skill Number 602 Skill Elektroniikka Competition Day 2 Sub Criterion Piirikortin kalustus annetun dokumentaation mukaisesti Sub Criterion D1 ing Scheme Lock :16:27 Entry Lock :26:35 of Sub Criterion - Description Result or O Komponenttien käyttö Toteaminen -jokainen lisäkomponentti -1p, maksimivähennys 2p O Juotokset Toteaminen -juotosten laatu vähennys -1p, maksimivähennys 2p O Väärä komponentti Toteaminen -väärä komponentti vähennys -0,5p/komponentti max -2p O Komponenttien suunta Toteaminen -komponentti asennettu oikein, vähennys enintään -1p O Työturvallisuus Toteaminen -työturvallisuus, vähennys -1p, -sähkötyöturvallisuus (ESD), vähennys -1p, -suojaimet ja kohdepoisto vähennys -1p O Siisteys Toteaminen -työkohteen siisteys työn valmistuttua, vähennys -1p O Kestävä kehitys Toteaminen - lisäkomponentit, juotostinan kulutus, ESD-roskat, maksimivähennys -1p imum for Sub Criterion

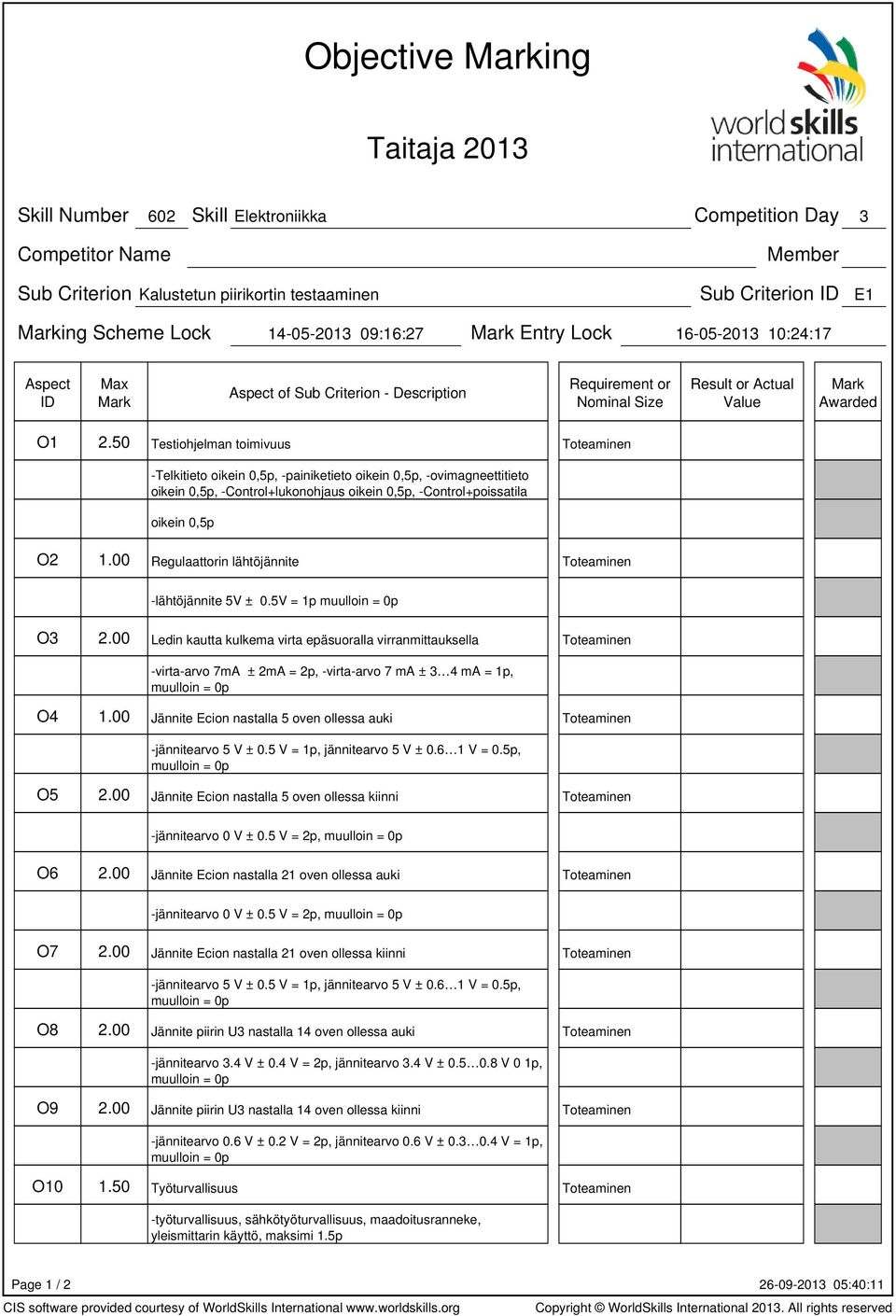

6 Objective ing Skill Number 602 Skill Elektroniikka Competition Day 3 Sub Criterion Kalustetun piirikortin testaaminen Sub Criterion E1 ing Scheme Lock :16:27 Entry Lock :24:17 of Sub Criterion - Description Result or O Testiohjelman toimivuus Toteaminen -Telkitieto oikein 0,5p, -painiketieto oikein 0,5p, -ovimagneettitieto oikein 0,5p, -Control+lukonohjaus oikein 0,5p, -Control+poissatila oikein 0,5p O Regulaattorin lähtöjännite Toteaminen -lähtöjännite 5V ± 0.5V = 1p O Ledin kautta kulkema virta epäsuoralla virranmittauksella Toteaminen -virta-arvo 7mA ± 2mA = 2p, -virta-arvo 7 ma ± 3 4 ma = 1p, O Jännite Ecion nastalla 5 oven ollessa auki Toteaminen -jännitearvo 5 V ± 0.5 V = 1p, jännitearvo 5 V ± V = 0.5p, O Jännite Ecion nastalla 5 oven ollessa kiinni Toteaminen -jännitearvo 0 V ± 0.5 V = 2p, O Jännite Ecion nastalla 21 oven ollessa auki Toteaminen -jännitearvo 0 V ± 0.5 V = 2p, O Jännite Ecion nastalla 21 oven ollessa kiinni Toteaminen -jännitearvo 5 V ± 0.5 V = 1p, jännitearvo 5 V ± V = 0.5p, O Jännite piirin U3 nastalla 14 oven ollessa auki Toteaminen -jännitearvo 3.4 V ± 0.4 V = 2p, jännitearvo 3.4 V ± V 0 1p, O Jännite piirin U3 nastalla 14 oven ollessa kiinni Toteaminen -jännitearvo 0.6 V ± 0.2 V = 2p, jännitearvo 0.6 V ± V = 1p, O Työturvallisuus Toteaminen -työturvallisuus, sähkötyöturvallisuus, maadoitusranneke, yleismittarin käyttö, maksimi 1.5p Page 1 / 2

7 Objective ing Skill Number 602 Skill Elektroniikka Competition Day 3 Sub Criterion Kalustetun piirikortin testaaminen Sub Criterion E1 ing Scheme Lock :16:27 Entry Lock :24:17 of Sub Criterion - Description Result or imum for Sub Criterion Page 2 / 2

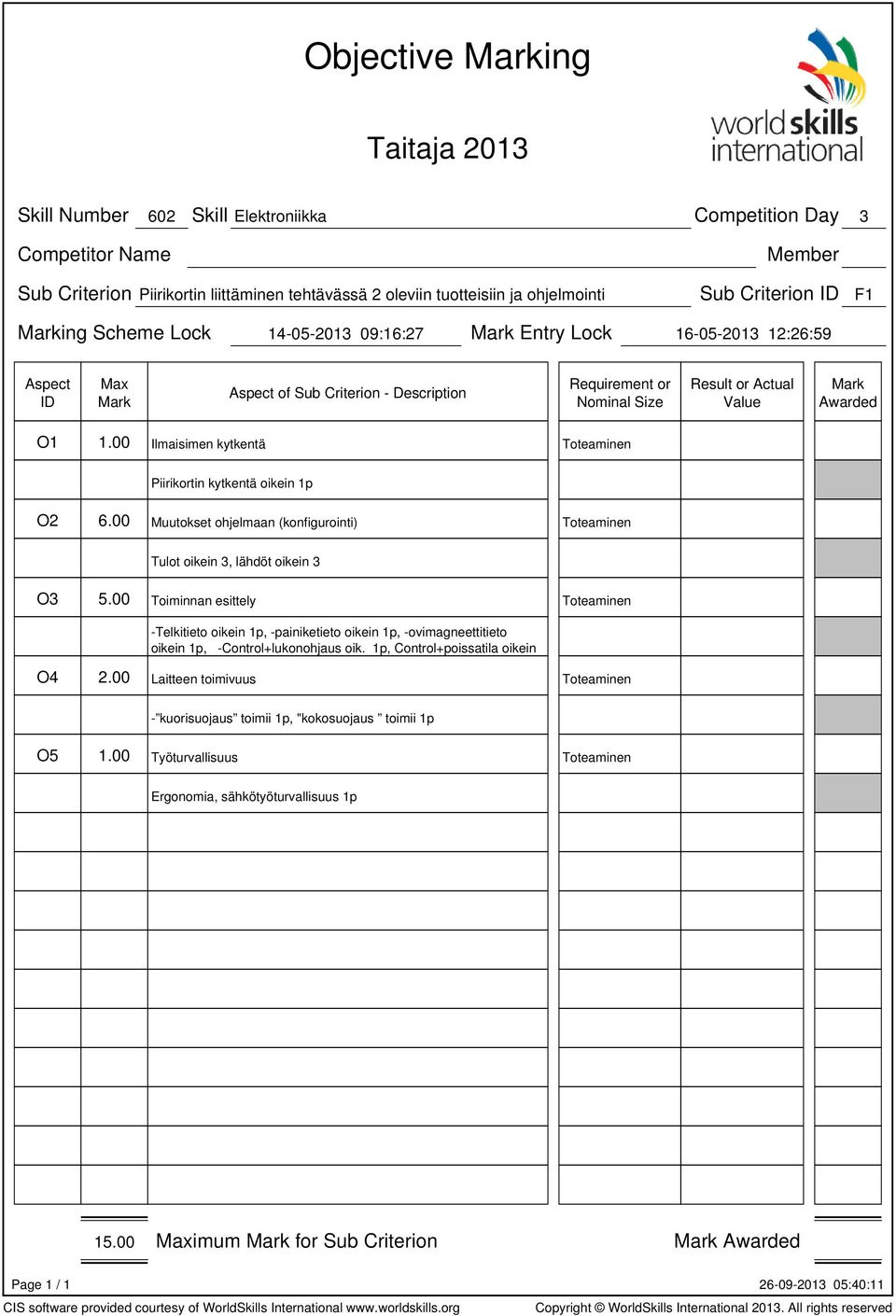

8 Objective ing Skill Number 602 Skill Elektroniikka Competition Day 3 Sub Criterion Piirikortin liittäminen tehtävässä 2 oleviin tuotteisiin ja ohjelmointi Sub Criterion F1 ing Scheme Lock :16:27 Entry Lock :26:59 of Sub Criterion - Description Result or O Ilmaisimen kytkentä Toteaminen Piirikortin kytkentä oikein 1p O Muutokset ohjelmaan (konfigurointi) Toteaminen Tulot oikein 3, lähdöt oikein 3 O Toiminnan esittely Toteaminen -Telkitieto oikein 1p, -painiketieto oikein 1p, -ovimagneettitieto oikein 1p, -Control+lukonohjaus oik. 1p, Control+poissatila oikein O Laitteen toimivuus Toteaminen - kuorisuojaus toimii 1p, "kokosuojaus toimii 1p O Työturvallisuus Toteaminen Ergonomia, sähkötyöturvallisuus 1p imum for Sub Criterion
