Mark Summary. Taitaja2015. Skill Number 602 Skill Elektroniikka. Competitor Name

Transkriptio

1 Summary Skill Number 602 Skill Elektroniikka ing Scheme Lock :54:52 Final Lock :11:00 Criterion Criterion Description s Day 1 Day 2 Day 3 Day 4 Total Award A B C D E Piirilevysuunnittelu Kaupallisen aurinkopanelijärjestelmän asentaminen Piirilevyn rakentaminen Piirilevyn testeus ja vianhaku Järjestelmän kokoaminen ja ohjelmointi Total Sub Criterion Sub Criterion Description s Day 1 Day 2 Day 3 Day 4 Total Award A 1 Piirilevysuunnittelu B 1 Kaupallisen aurinkopanelijärjestelmän asentaminen C 1 Piirilevyn rakentaminen D 1 Piirilevyn testeus ja vianhaku E 1 Järjestelmän kokoaminen ja ohjelmointi Total Page 1 / 1

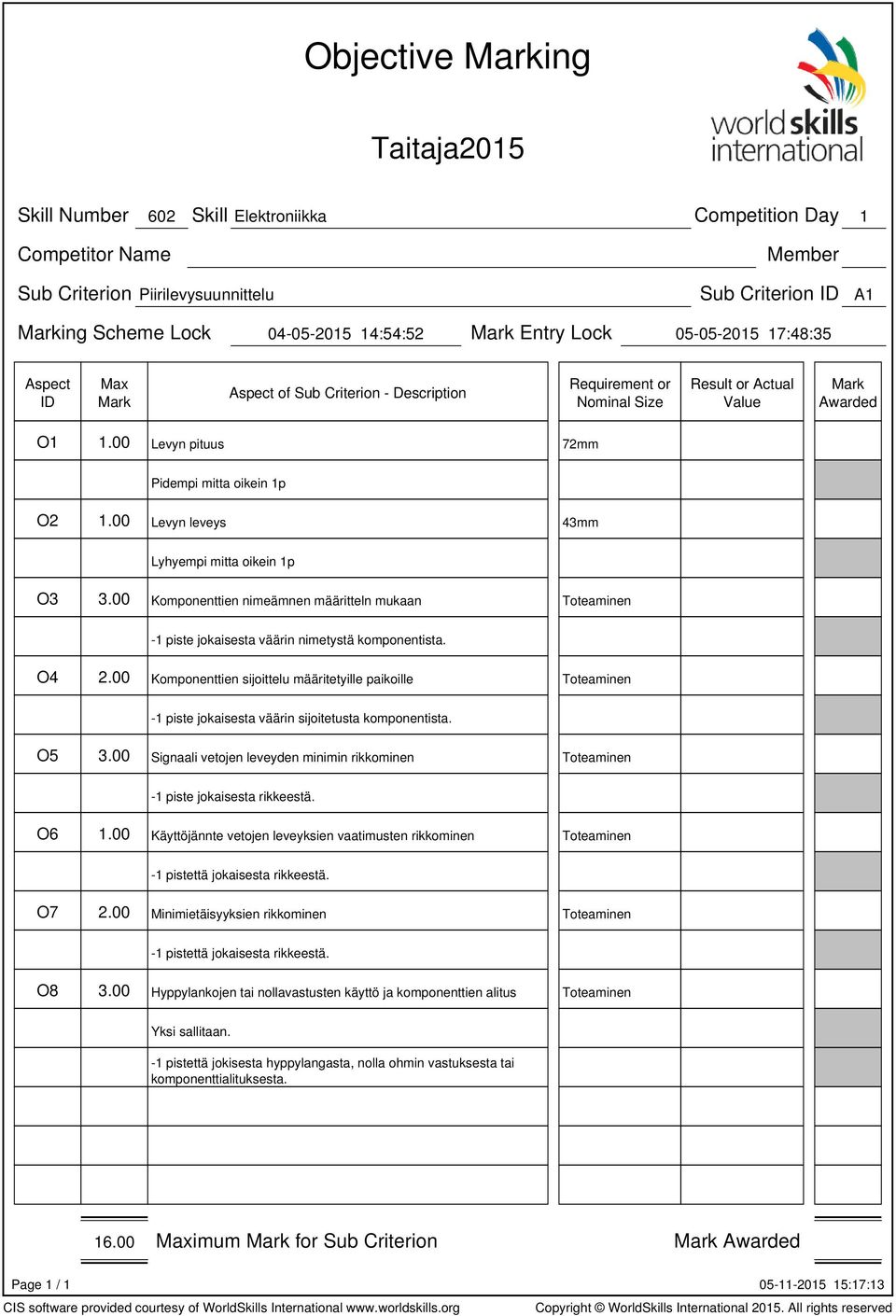

2 Objective ing Skill Number 602 Skill Elektroniikka Competition Day 1 Sub Criterion Piirilevysuunnittelu Sub Criterion A1 ing Scheme Lock :54:52 Entry Lock :48:35 Result or O Levyn pituus 72mm Pidempi mitta oikein 1p O Levyn leveys 43mm Lyhyempi mitta oikein 1p O Komponenttien nimeämnen määritteln mukaan Toteaminen -1 piste jokaisesta väärin nimetystä komponentista. O Komponenttien sijoittelu määritetyille paikoille Toteaminen -1 piste jokaisesta väärin sijoitetusta komponentista. O Signaali vetojen leveyden minimin rikkominen Toteaminen -1 piste jokaisesta rikkeestä. O Käyttöjännte vetojen leveyksien vaatimusten rikkominen Toteaminen -1 pistettä jokaisesta rikkeestä. O Minimietäisyyksien rikkominen Toteaminen -1 pistettä jokaisesta rikkeestä. O Hyppylankojen tai nollavastusten käyttö ja komponenttien alitus Toteaminen Yksi sallitaan. -1 pistettä jokisesta hyppylangasta, nolla ohmin vastuksesta tai komponenttialituksesta imum for Sub Criterion Page 1 / 1

3 Objective ing Skill Number 602 Skill Elektroniikka Competition Day 1 Sub Criterion Kaupallisen aurinkopanelijärjestelmän asentaminen Sub Criterion B1 ing Scheme Lock :54:52 Entry Lock :02:58 Result or O Aurinkopanelin kiinnitys Toteaminen Ohjeen mukaan, 2p Kaikki osat paikallaan, 1p O Johtimien asennus Samalla etäisyydellä Johtojen kiinnikkeet symmetrisesti Johtimien kiinnikkeiden suunta Johtimien kiinnikkeiden välit Johtimien mutkat ohjeen mukaan O Säätimen asennus Toteaminen Säätimen kiinnitys ohjeen mukaisesti, 1p Säädin asennettu suoraan, 1p Säätimen johtimet asennettu turvallisesti, 1p Johtimien asennus, 2p O Valaisimen asennus Toteaminen Valaisimen kiinnitys ohjeen mukaisesti, 1p Valaisin asennettu suoraan, 1p Valaisimen osat paikallaan, 2p O Järjestelmän testaus Toteaminen Akun varaustila, 1p Akun jännite, 1p Akun laausvirta, 1p Page 1 / 2

4 Objective ing Skill Number 602 Skill Elektroniikka Competition Day 1 Sub Criterion Kaupallisen aurinkopanelijärjestelmän asentaminen Sub Criterion B1 ing Scheme Lock :54:52 Entry Lock :02:58 Result or Akun purkuvirta, 1p imum for Sub Criterion Page 2 / 2

5 Objective ing Skill Number 602 Skill Elektroniikka Competition Day 2 Sub Criterion Piirilevyn rakentaminen Sub Criterion C1 ing Scheme Lock :54:52 Entry Lock :27:05 Result or O Komponenttien säilyminen Toteaminen -1 piste per uusi komponentti. O O Läpivientikomponenttien latominen juottaminen standardien mukaisesti -1 piste jokaisesta standardia rikkovasta juotoksesta. Kaikki tämän kohdan pisteet menetetään väärin sijoitetusta komponentista. Pintaliitoskomponenttien latominen ja juottaminen standardien mukaisesti -1 piste jokaisesta standardia rikkovasta juotoksesta. Kaikki tämän kohdan pisteet menetetään väärin sijoitetusta komponentista. Toteaminen Toteaminen O Jäähdytyslevyn kiinnittäminen Toteaminen Komponentit kiinnitetty jäähdytyslevyyn oikein 1p. O ESD- rannekkeen käyttö Toteaminen Yksi piste jos ranneketta käytetty koko ajan kun sitä tarvitaan. Piste menetetään jos tuomarit huomaavat rikkeen. O Käryimurin käyttö Toteaminen Yksi piste jos imuri kohdistettu joutoskohteeseen juotoksia tehdessä. Piste menetetään jos tuomarit huomaavat rikkeen. O Työpisteen siivous Toteaminen Yksi piste jos työpiste siisti tehtävän päätyttyä. O Varastosta puuttuvien komponenttien korvaaminen Toteaminen 2 pistettä per oikein korvattu komponentti -1 piste jokaisesta pyydetystä ohjeesta (myös jos ohje ei koske oikeaa vaihdettavaa komponenttia) -1 pistettä epäselvästä dokumentoinnista jokaista vaihdettua komponenttia kohden 2 pistettä menee nollille jos tuomari kertoo korvaavan komponentin Page 1 / 2

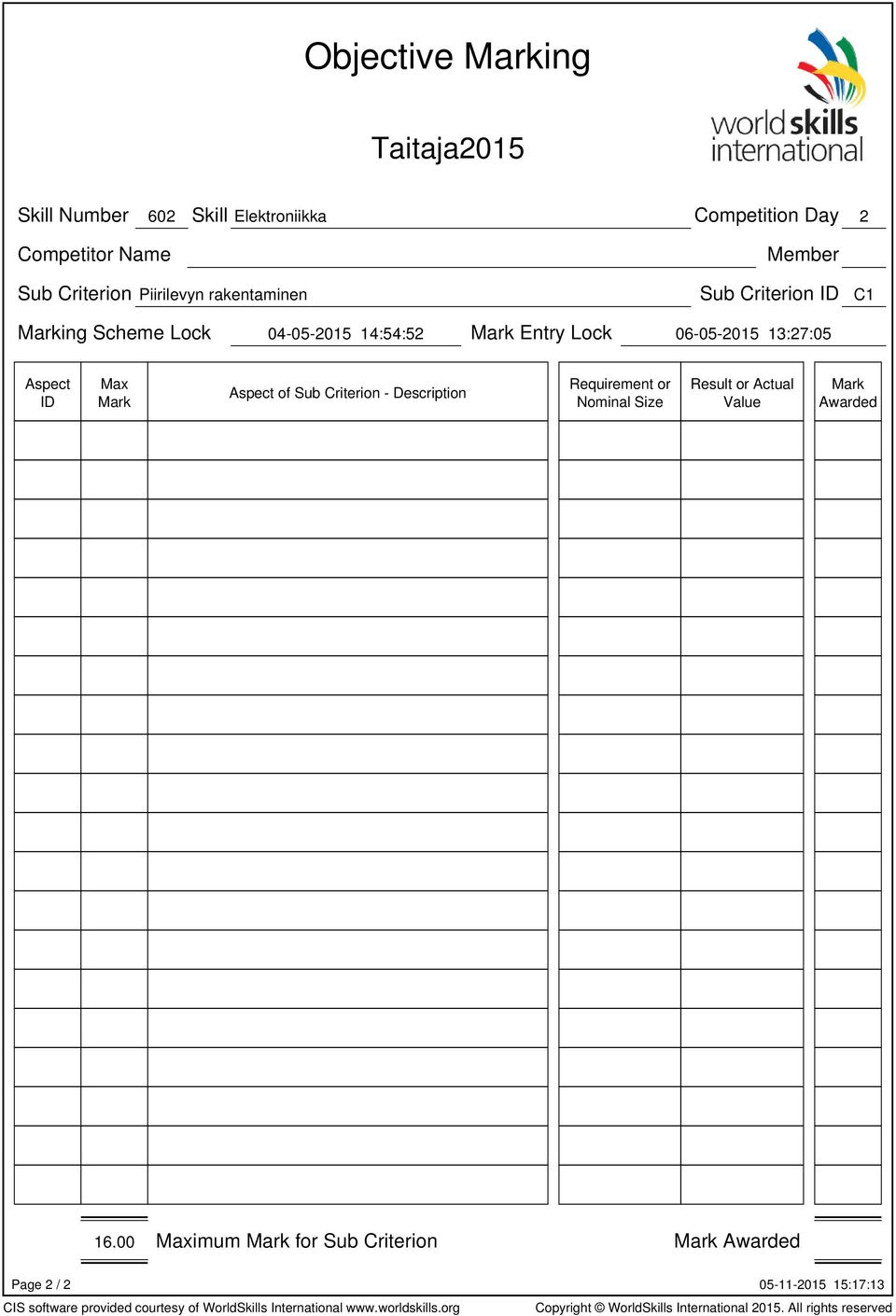

6 Objective ing Skill Number 602 Skill Elektroniikka Competition Day 2 Sub Criterion Piirilevyn rakentaminen Sub Criterion C1 ing Scheme Lock :54:52 Entry Lock :27:05 Result or imum for Sub Criterion Page 2 / 2

7 Objective ing Skill Number 602 Skill Elektroniikka Competition Day 2 Sub Criterion Piirilevyn testeus ja vianhaku Sub Criterion D1 ing Scheme Lock :54:52 Entry Lock :11:15 Result or O Rakennetun PCB:n oikean toiminnan testaaminen testipenkissä Toteaminen 2 pistettä jokaisesta itse keksitystä testipenkistä jolla pystytään osoittamaan pyydetyn ominaisuuden toiminta -1 pistettä jokaisesta ohjeesta tuomarilta 1 piste jokaisesta oikeasta mittaustuloksesta O Tulosten dokumentointi Toteaminen 1 piste jokaisesta dokumentoinnista joka yksiselitteisesti todistaa kytkennän oikean toiminnan O Virheelisen toiminan korjaaminen Toteaminen 2p jokaisesta ilman ohjeita korjattusta viasta -1 piste jokaisesta tuomarin neuvosta imum for Sub Criterion Page 1 / 1

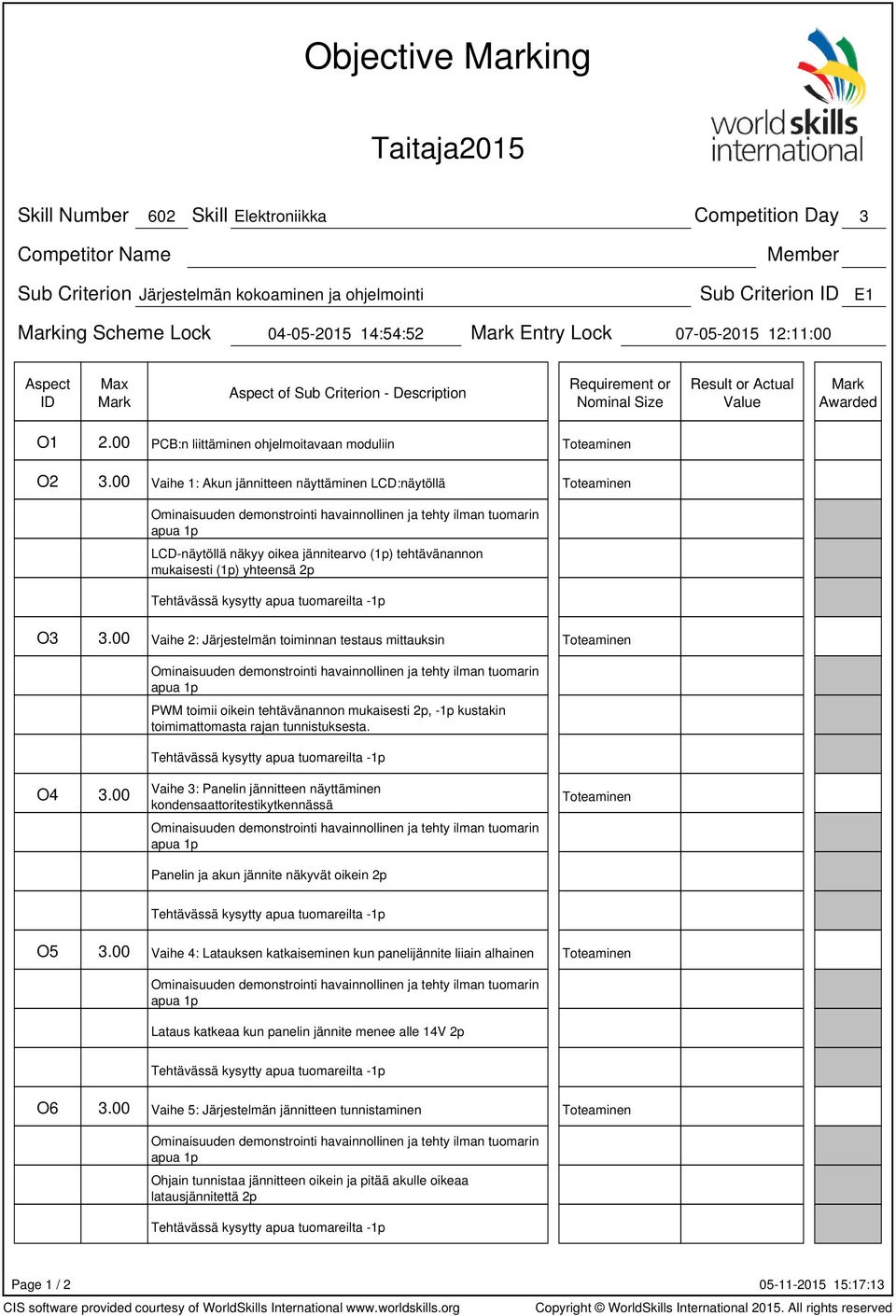

8 Objective ing Skill Number 602 Skill Elektroniikka Competition Day 3 Sub Criterion Järjestelmän kokoaminen ja ohjelmointi Sub Criterion E1 ing Scheme Lock :54:52 Entry Lock :11:00 Result or O PCB:n liittäminen ohjelmoitavaan moduliin Toteaminen O Vaihe 1: Akun jännitteen näyttäminen LCD:näytöllä Toteaminen Ominaisuuden demonstrointi havainnollinen ja tehty ilman tuomarin apua 1p LCD-näytöllä näkyy oikea jännitearvo (1p) tehtävänannon mukaisesti (1p) yhteensä 2p Tehtävässä kysytty apua tuomareilta -1p O Vaihe 2: Järjestelmän toiminnan testaus mittauksin Toteaminen Ominaisuuden demonstrointi havainnollinen ja tehty ilman tuomarin apua 1p PWM toimii oikein tehtävänannon mukaisesti 2p, -1p kustakin toimimattomasta rajan tunnistuksesta. Tehtävässä kysytty apua tuomareilta -1p O Vaihe 3: Panelin jännitteen näyttäminen kondensaattoritestikytkennässä Ominaisuuden demonstrointi havainnollinen ja tehty ilman tuomarin apua 1p Panelin ja akun jännite näkyvät oikein 2p Toteaminen Tehtävässä kysytty apua tuomareilta -1p O Vaihe 4: Latauksen katkaiseminen kun panelijännite liiain alhainen Toteaminen Ominaisuuden demonstrointi havainnollinen ja tehty ilman tuomarin apua 1p Lataus katkeaa kun panelin jännite menee alle 14V 2p Tehtävässä kysytty apua tuomareilta -1p O Vaihe 5: Järjestelmän jännitteen tunnistaminen Toteaminen Ominaisuuden demonstrointi havainnollinen ja tehty ilman tuomarin apua 1p Ohjain tunnistaa jännitteen oikein ja pitää akulle oikeaa latausjännitettä 2p Tehtävässä kysytty apua tuomareilta -1p Page 1 / 2

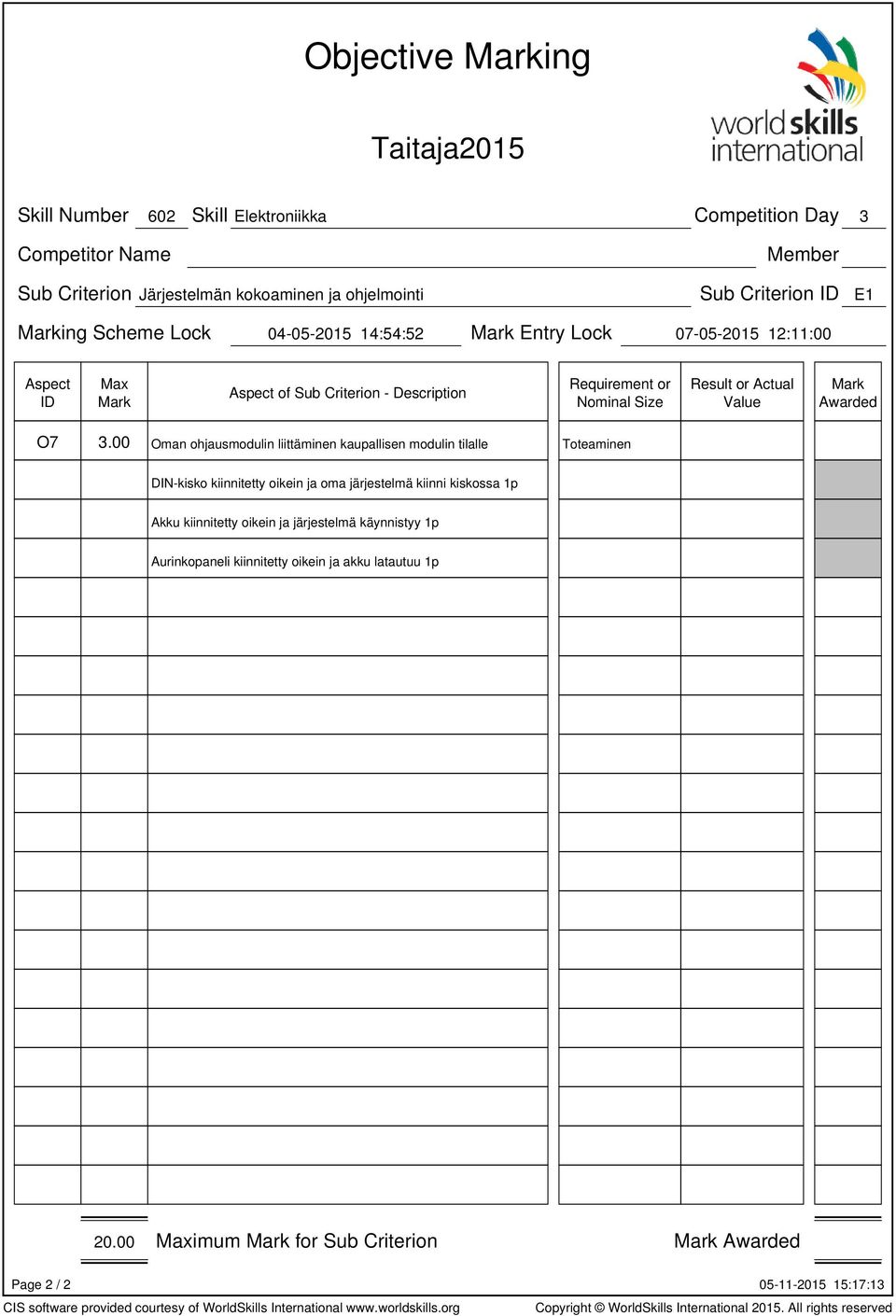

9 Objective ing Skill Number 602 Skill Elektroniikka Competition Day 3 Sub Criterion Järjestelmän kokoaminen ja ohjelmointi Sub Criterion E1 ing Scheme Lock :54:52 Entry Lock :11:00 Result or O Oman ohjausmodulin liittäminen kaupallisen modulin tilalle Toteaminen DIN-kisko kiinnitetty oikein ja oma järjestelmä kiinni kiskossa 1p Akku kiinnitetty oikein ja järjestelmä käynnistyy 1p Aurinkopaneli kiinnitetty oikein ja akku latautuu 1p imum for Sub Criterion Page 2 / 2

10 Subjective ing Skill Number 602 Skill Elektroniikka Competition Day 1 Sub Criterion Piirilevysuunnittelu Sub Criterion A1 ing Scheme Lock :54:52 Entry Lock :48:35 Expert Score (Out of 10) S Suunnittelun yleisilme Tuomarit arvioivat subjektiivisesti suunnittelun yleisilmeen 4.00 imum for Sub Criterion Page 1 / 1

11 Subjective ing Skill Number 602 Skill Elektroniikka Competition Day 2 Sub Criterion Piirilevyn rakentaminen Sub Criterion C1 ing Scheme Lock :54:52 Entry Lock :27:05 Expert Score (Out of 10) S Piirilevyn yleisilme Kolme tuomaria arvioi subjektiivisesti työn yleisilmeen kun laite on rakennettu imum for Sub Criterion Page 1 / 1
