ASIANTUNTIJALAUSUNTO (3) Rakenne-esimerkkejä SPU FR eristeen käytöstä enintään 16 kerroksisen P1-luokan rakennuksen ulkoseinässä

Transkriptio

1 1 (3) Rakenne-esimerkkejä SPU FR eristeen käytöstä enintään 16 kerroksisen P1-luokan rakennuksen ulkoseinässä Lausunnon tilaaja: SPU Oy Pasi Käkelä Itsenäisyydenkatu 17 A Tampere 1. Lausunnon kohde Tässä asiantuntijalausunnossa esitetään rakenne-esimerkkejä SPU FR eristeen paloturvallisesta käytöstä P1-luokan enintään 16 kerroksisen rakennuksen ulkoseinässä. Rakenneratkaisuissa eriste kiinnitetään sisäkuorielementtiin ja ulkopintana on EI30 vaatimustason täyttävä ulkoverhous, kuten esimerkiksi tiiliverhous 2. Aineisto Lausunnon taustatietoina on käytetty seuraavia asiakirjoja: 1. E1 Suomen rakentamismääräyskokoelma. Rakennusten paloturvallisuus. Määräykset ja ohjeet Helsinki Ympäristöministeriö, Rakennetun ympäristön osasto. 43 s. 2. Ympäristöopas Rakennusten paloturvallisuus & Paloturvallisuus korjausrakentamisessa. Ympäristöministeriö, Edita, Helsinki. 165 s. ISBN ISSN Sertifikaatti VTT-C SPU Eristeet. Myönnetty Päivitetty VTT Expert Services Oy. 18 s. 4. Classification of reaction to fire in accordance with EN A1. SPU FR. Classification report No: VTT-S May Hietaniemi, J., Hakkarainen, T., Huhta, J., Jumppanen, U-M., Kouhia, I., Vaari, J. & Weckman, H. Ontelotilojen paloturvallisuus. Ontelopalojen leviämisen katkaiseminen. Espoo VTT Tiedotteita s. + liitt. 52 s. 6. Classification of reaction to fire in accordance with EN :2007. SPU-PIR. Classification report No: VTT-S August Ulkoseinän lämmöneristeiden vaatimukset ja niiden täyttyminen Suomen rakentamismääräyskokoelman osassa E1 [1] määritellään ulkoseinässä käytettävien lämmöneristeiden paloturvallisuutta koskevat vaatimukset seuraavasti: P1-luokan rakennuksessa tulee ulkoseinässä pääosin käyttää vähintään B-s1, d0-luokan rakennustarvikkeita. Ohje Lämmöneristys, joka on B-s1, d0-luokkaista huonompaa, tulee suojata ja sijoittaa niin, että palon leviäminen eristykseen, palo-osastosta toiseen ja rakennuksesta toiseen on estetty. Tällöin rappaus tai metallilevy ei yleensä ole riittävä suojaus.

2 2 (3) Tämä määrittely ei sisällä ulkoseinässä käytettävien rakennustarvikkeiden vaatimuksille kerroslukua koskevaa rajoitusta. Koska osastoivuusvaatimukset ovat samat enintään 8-kerroksisille ja yli 8-kerroksisille P1-luokan rakennuksille samassa palokuormaryhmässä, pätee yllä oleva ohje Lämmöneristys, joka on B-s1, d0-luokkaista huonompaa, tulee suojata ja sijoittaa niin, että palon leviäminen eristykseen, palo-osastosta toiseen ja rakennuksesta toiseen on estetty 16 kerrokseen asti. Yli 16 kerroksisen rakennuksen toteutus vaatii yleensä tapauskohtaisen tarkastelun ja paloturvallisuutta parantavia järjestelyjä. Ympäristöopas 39:ssä [2] annetaan ohje lämmöneristeen suojaamisesta seuraavasti: Lämmöneristykseen ja tiivistämiseen saa käyttää luokkaa B huonompia tarvikkeita, jotka ovat niin suojatut ja sijoitetut, että palon leviäminen eristykseen sekä osastosta ja rakennuksesta toiseen on estetty. Suojausta voidaan pitää riittävän tehokkaana, jos sisäverhous, palokatko aukkojen ympärillä sekä ulkoverhous täyttävät puolet kyseisessä tapauksessa osastoivalta rakenteelta vaaditusta palonkestävyysajasta. Rakenteet on kiinnitettävä niin, että palokatkot pysyvät paikoillaan vaadittavan palonkestävyysajan. Sertifikaatin VTT-C [3] mukaan SPU FR eristeellä eristetty betonijulkisivuratkaisu soveltuu käytettäviksi silloin kun ulkoseinään liittyvän rakennusosan osastoivuusvaatimus on korkeintaan 60 minuuttia ja lämmöneristeen suojaus vastaa vähintään EI 30 rakenteen suojaavaa vaikutusta. Kuvassa 1 on esitetty esimerkkinä tällainen seinärakenne, jossa SPU FR eriste on kiinnitetty sisäkuorielementtiin ja ulkoverhoiluna on tuuletettu tiilimuuraus. SPU FR eriste täyttää tuuletusraon sisäpinnan vaatimuksen B-s1, d0 [4] kun musta palosuojapuoli on asennettuna tuuletusrakoon päin. Kuva 1. SPU FR eristeinen ulkoseinärakenne, jossa eriste on kiinnitettynä sisäkuorielementtiin ja ulkoverhoilun esimerkkinä tuuletettu tiilimuuraus.

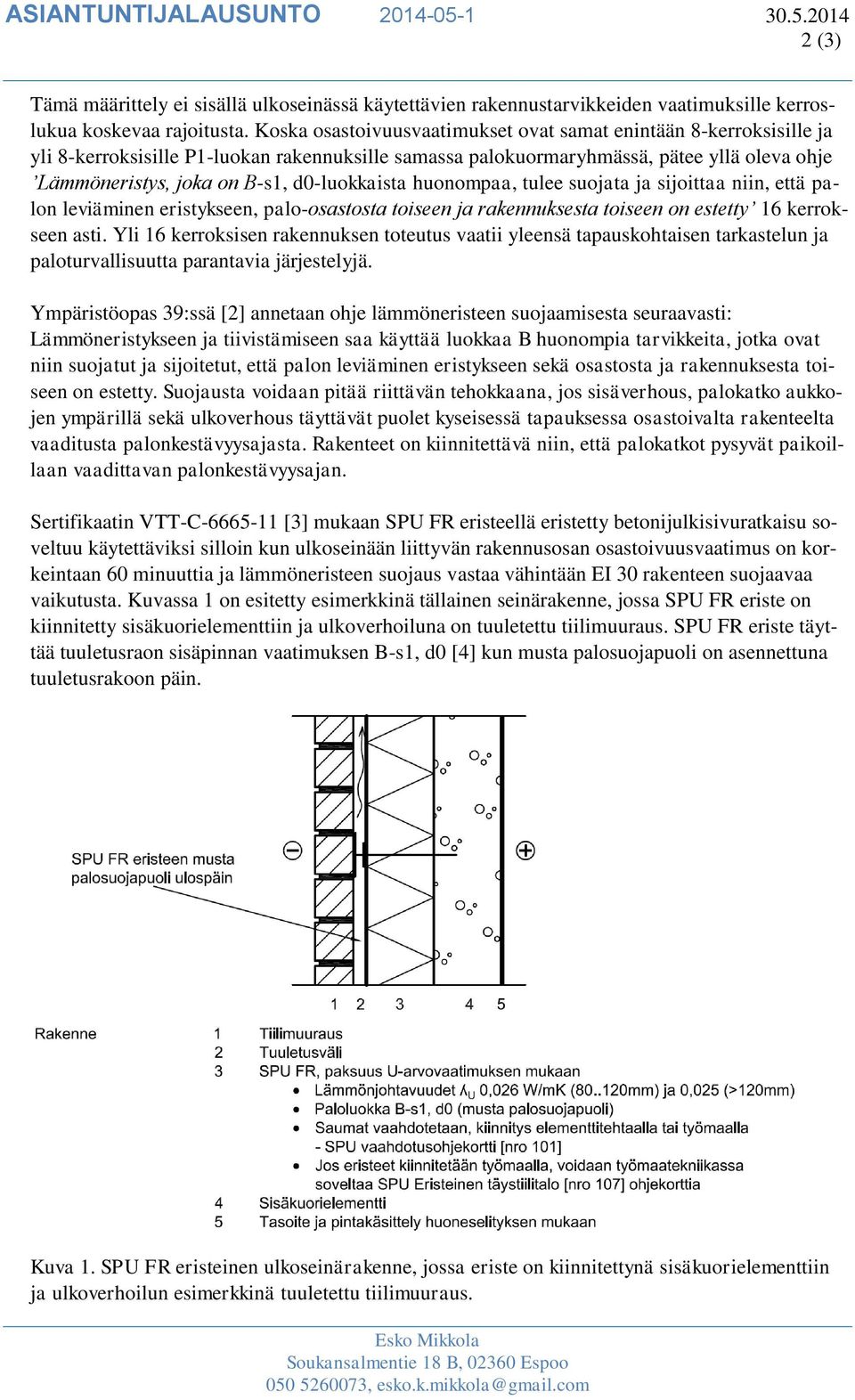

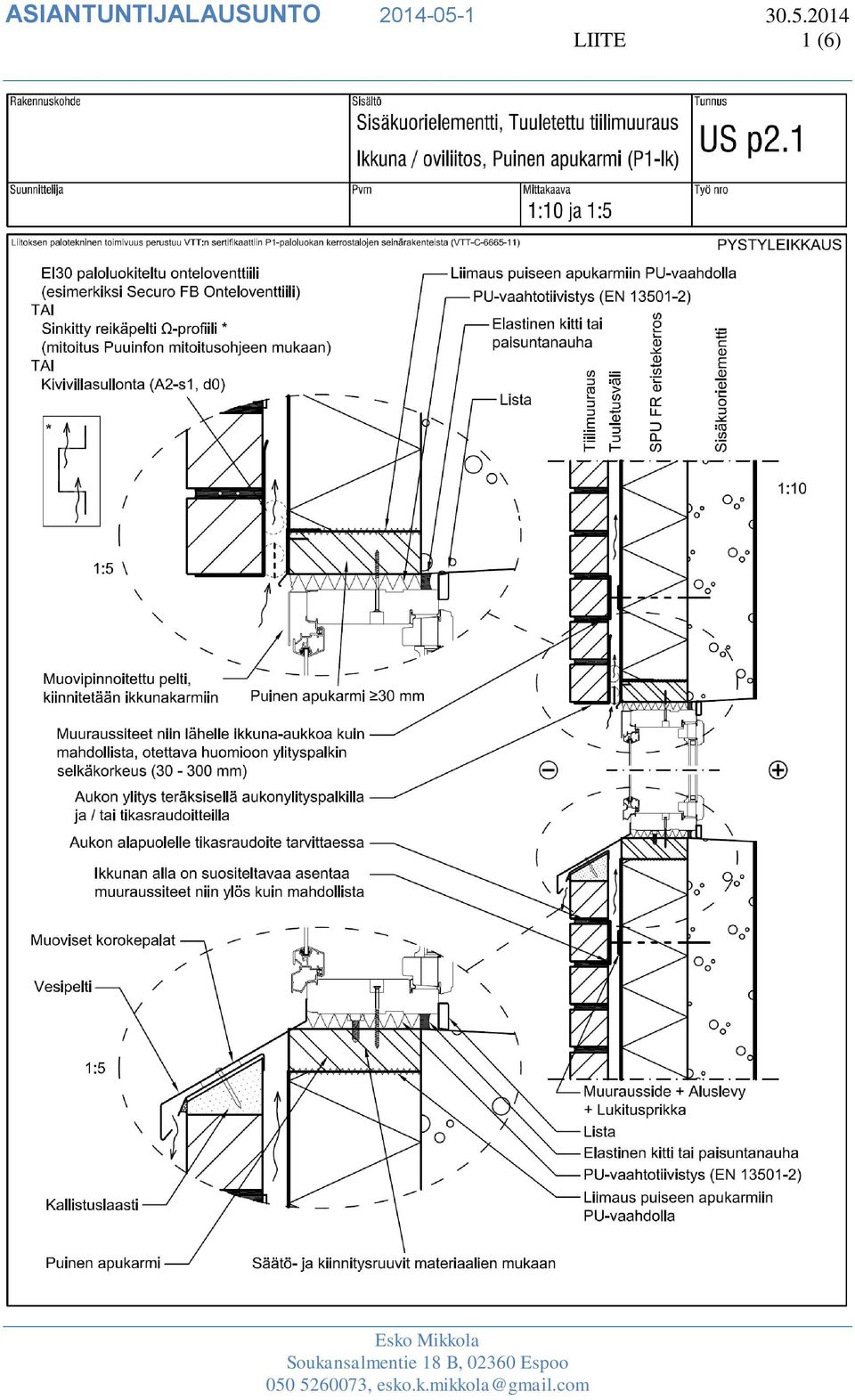

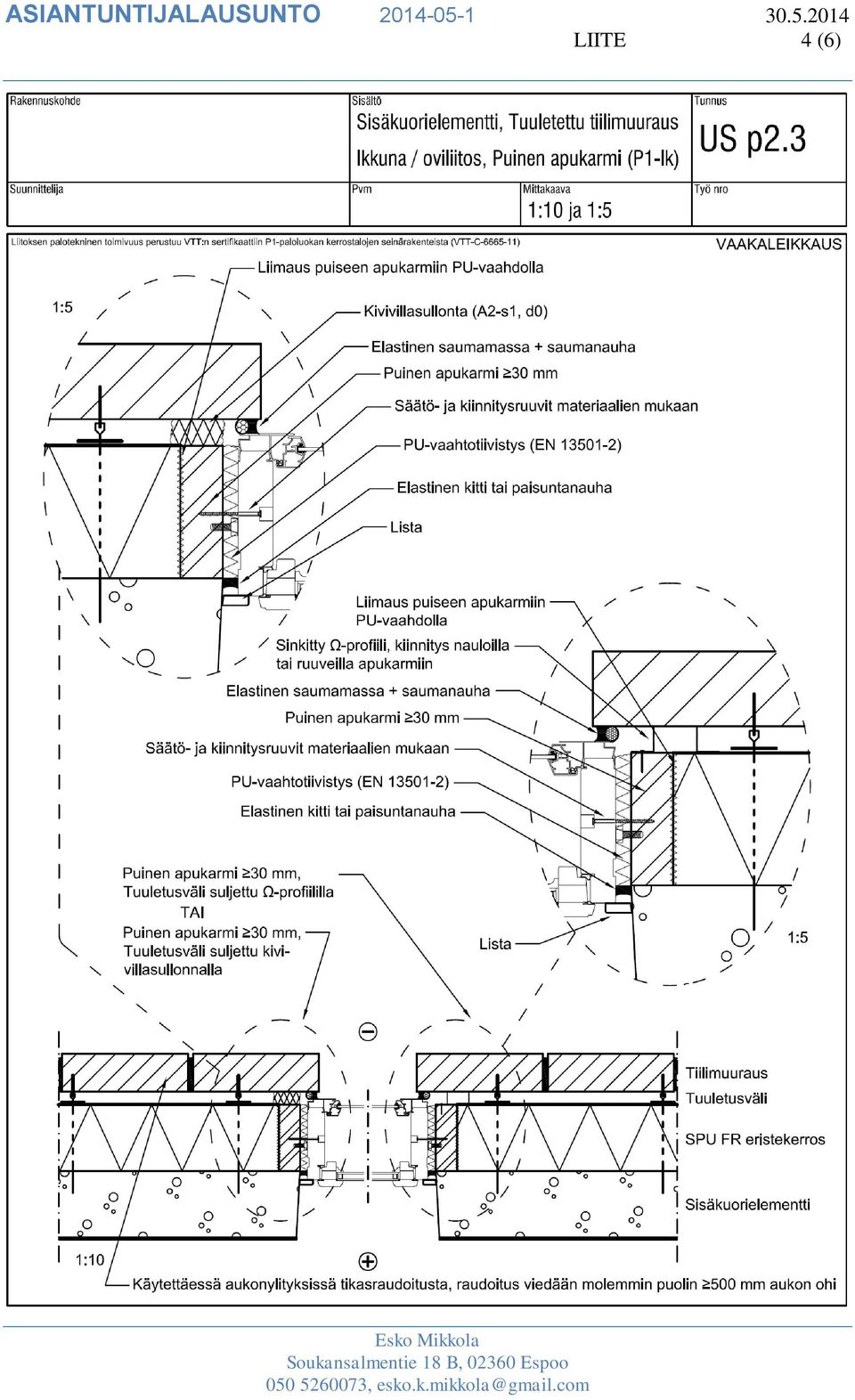

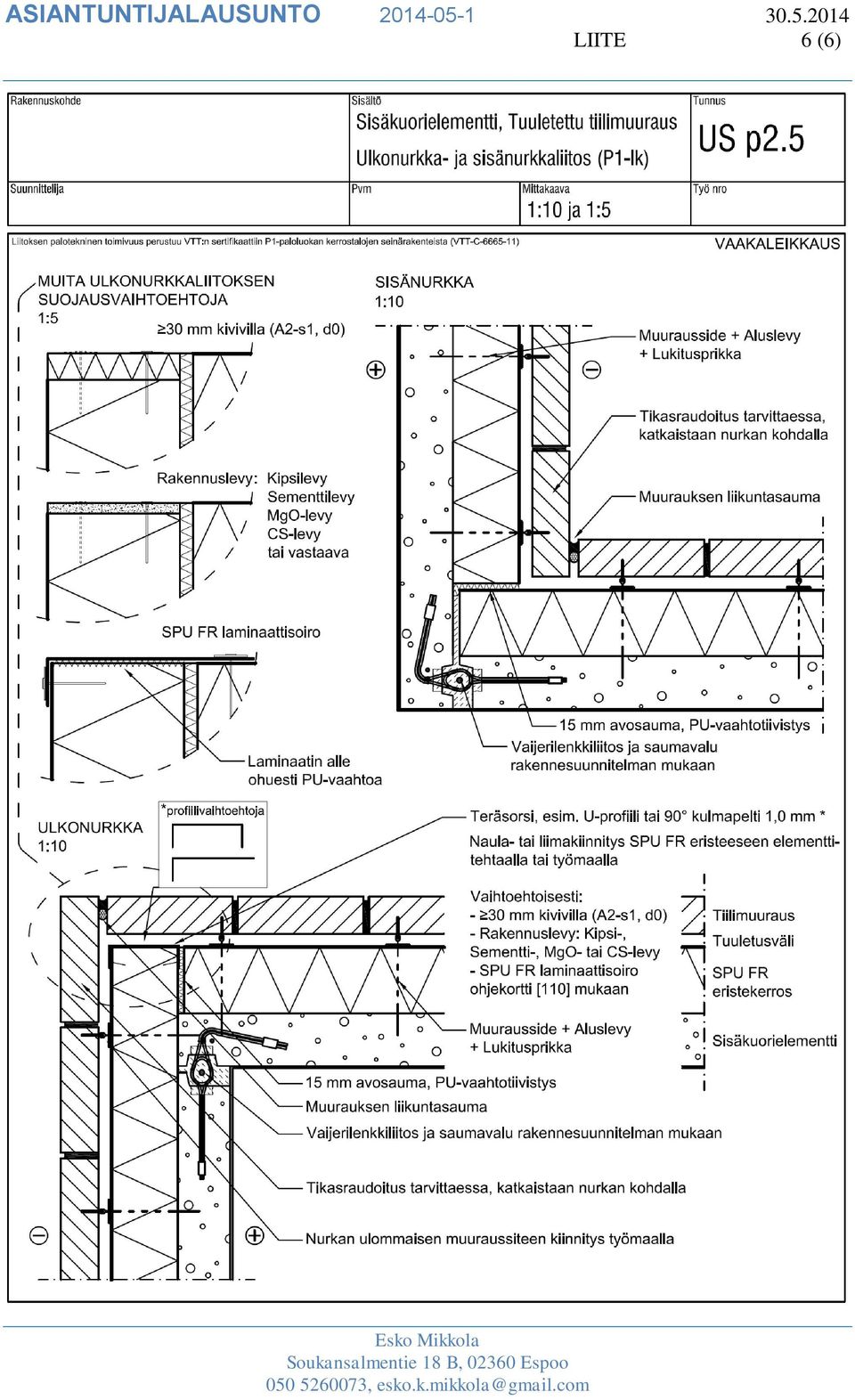

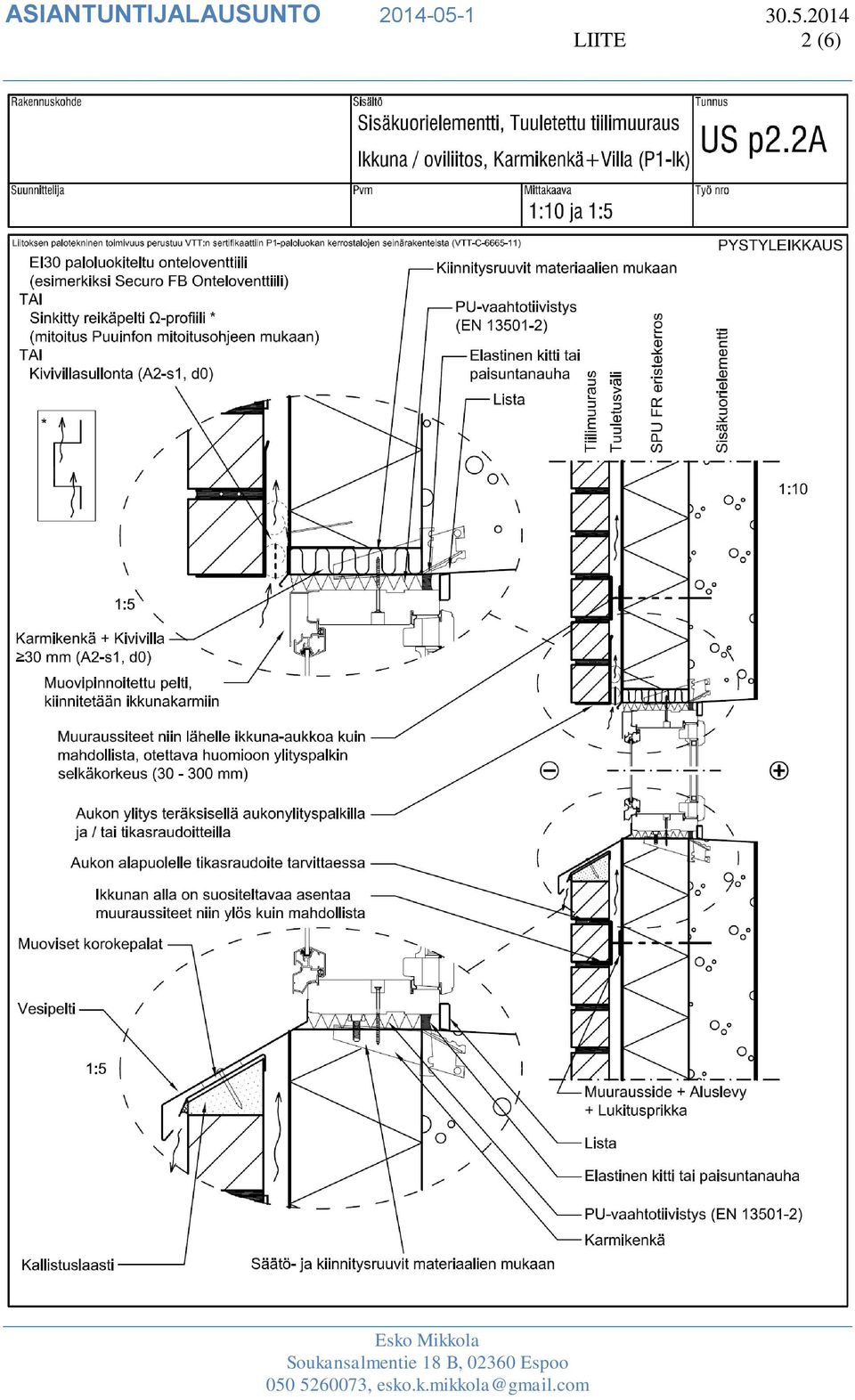

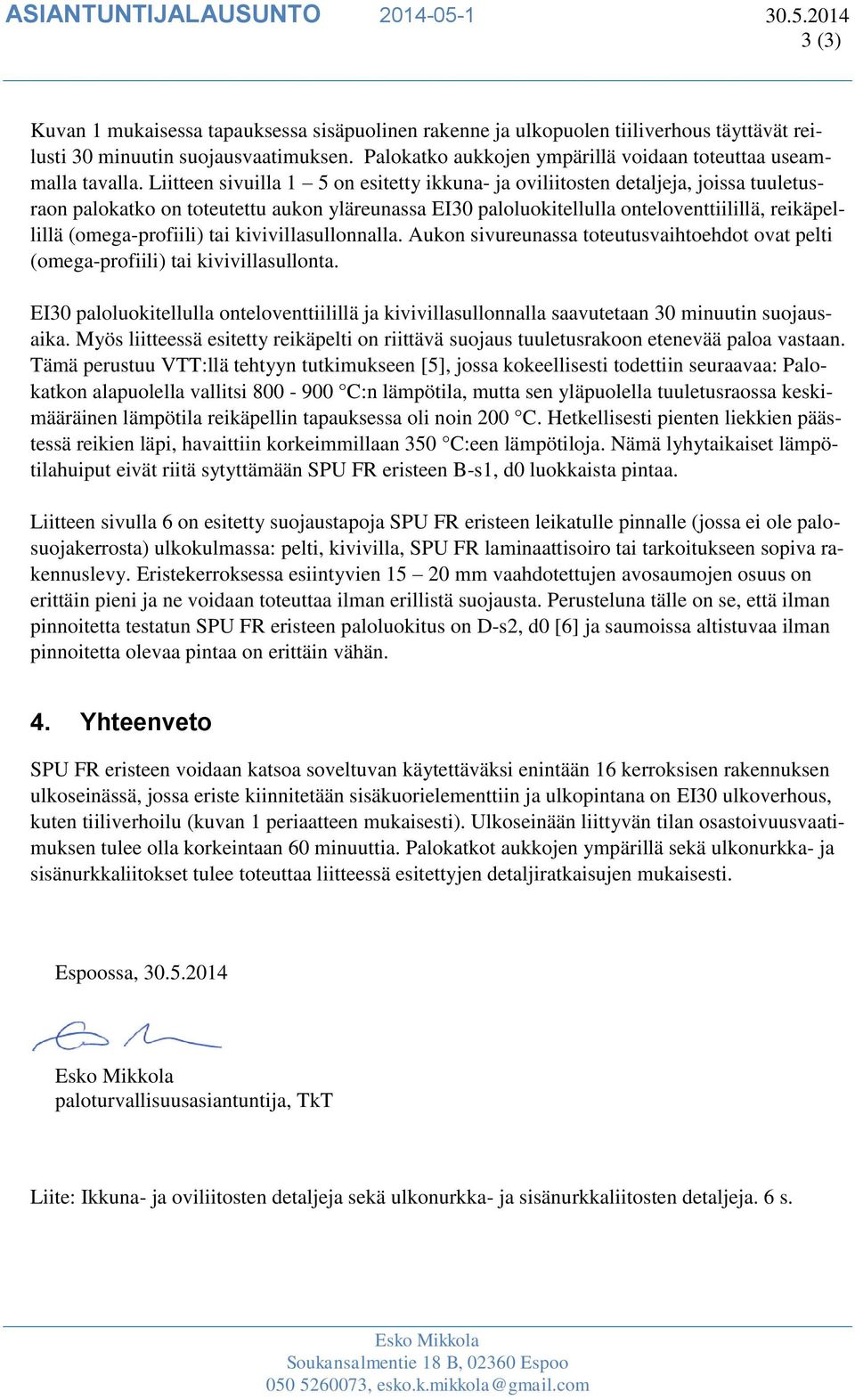

3 3 (3) Kuvan 1 mukaisessa tapauksessa sisäpuolinen rakenne ja ulkopuolen tiiliverhous täyttävät reilusti 30 minuutin suojausvaatimuksen. Palokatko aukkojen ympärillä voidaan toteuttaa useammalla tavalla. Liitteen sivuilla 1 5 on esitetty ikkuna- ja oviliitosten detaljeja, joissa tuuletusraon palokatko on toteutettu aukon yläreunassa EI30 paloluokitellulla onteloventtiilillä, reikäpellillä (omega-profiili) tai kivivillasullonnalla. Aukon sivureunassa toteutusvaihtoehdot ovat pelti (omega-profiili) tai kivivillasullonta. EI30 paloluokitellulla onteloventtiilillä ja kivivillasullonnalla saavutetaan 30 minuutin suojausaika. Myös liitteessä esitetty reikäpelti on riittävä suojaus tuuletusrakoon etenevää paloa vastaan. Tämä perustuu VTT:llä tehtyyn tutkimukseen [5], jossa kokeellisesti todettiin seuraavaa: Palokatkon alapuolella vallitsi C:n lämpötila, mutta sen yläpuolella tuuletusraossa keskimääräinen lämpötila reikäpellin tapauksessa oli noin 200 C. Hetkellisesti pienten liekkien päästessä reikien läpi, havaittiin korkeimmillaan 350 C:een lämpötiloja. Nämä lyhytaikaiset lämpötilahuiput eivät riitä sytyttämään SPU FR eristeen B-s1, d0 luokkaista pintaa. Liitteen sivulla 6 on esitetty suojaustapoja SPU FR eristeen leikatulle pinnalle (jossa ei ole palosuojakerrosta) ulkokulmassa: pelti, kivivilla, SPU FR laminaattisoiro tai tarkoitukseen sopiva rakennuslevy. Eristekerroksessa esiintyvien mm vaahdotettujen avosaumojen osuus on erittäin pieni ja ne voidaan toteuttaa ilman erillistä suojausta. Perusteluna tälle on se, että ilman pinnoitetta testatun SPU FR eristeen paloluokitus on D-s2, d0 [6] ja saumoissa altistuvaa ilman pinnoitetta olevaa pintaa on erittäin vähän. 4. Yhteenveto SPU FR eristeen voidaan katsoa soveltuvan käytettäväksi enintään 16 kerroksisen rakennuksen ulkoseinässä, jossa eriste kiinnitetään sisäkuorielementtiin ja ulkopintana on EI30 ulkoverhous, kuten tiiliverhoilu (kuvan 1 periaatteen mukaisesti). Ulkoseinään liittyvän tilan osastoivuusvaatimuksen tulee olla korkeintaan 60 minuuttia. Palokatkot aukkojen ympärillä sekä ulkonurkka- ja sisänurkkaliitokset tulee toteuttaa liitteessä esitettyjen detaljiratkaisujen mukaisesti. Espoossa, paloturvallisuusasiantuntija, TkT Liite: Ikkuna- ja oviliitosten detaljeja sekä ulkonurkka- ja sisänurkkaliitosten detaljeja. 6 s.

4 LIITE 1 (6)

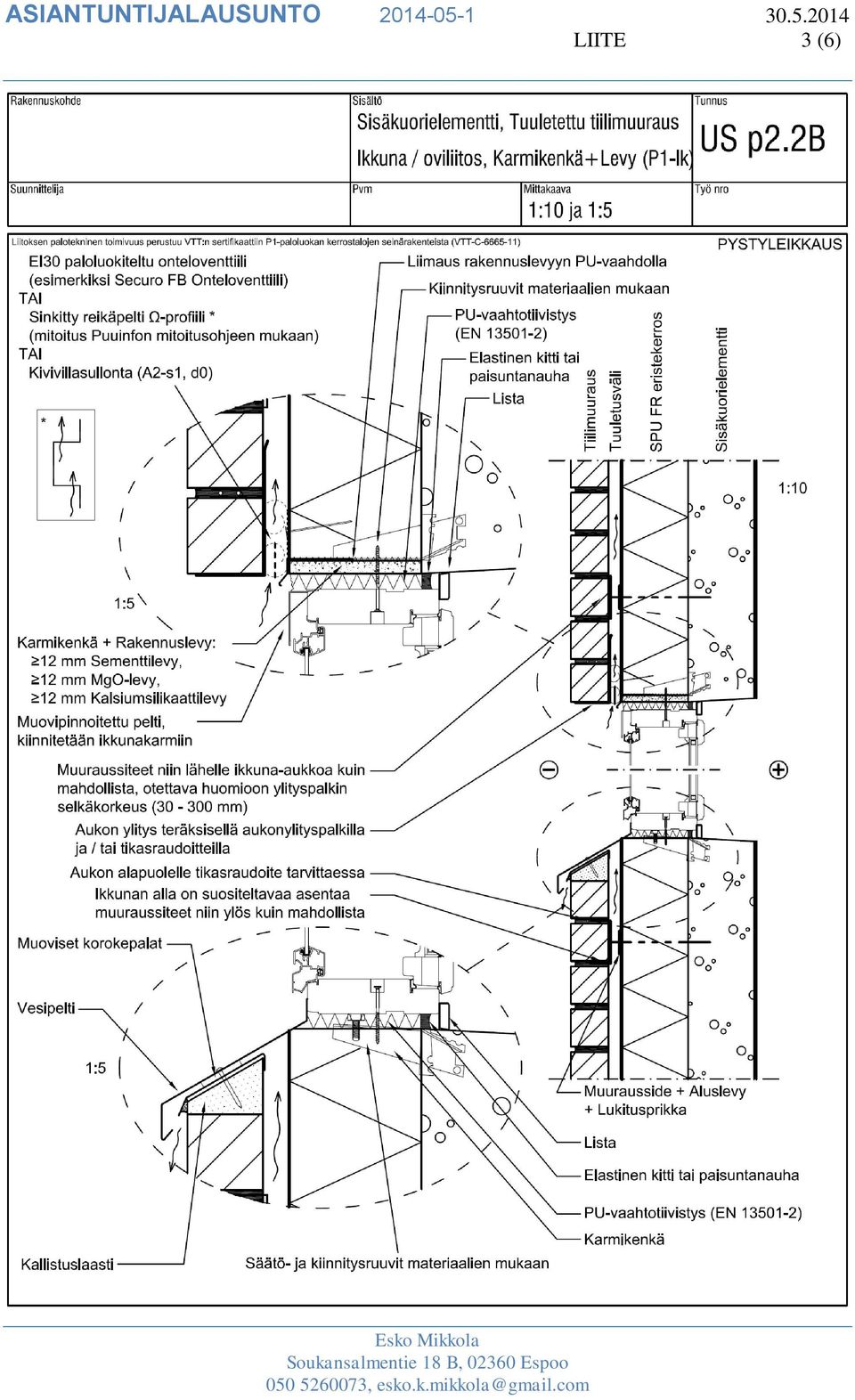

5 LIITE 2 (6)

6 LIITE 3 (6)

7 LIITE 4 (6)

8 LIITE 5 (6)

9 LIITE 6 (6)
