Pintojen ja katteiden paloluokat

Transkriptio

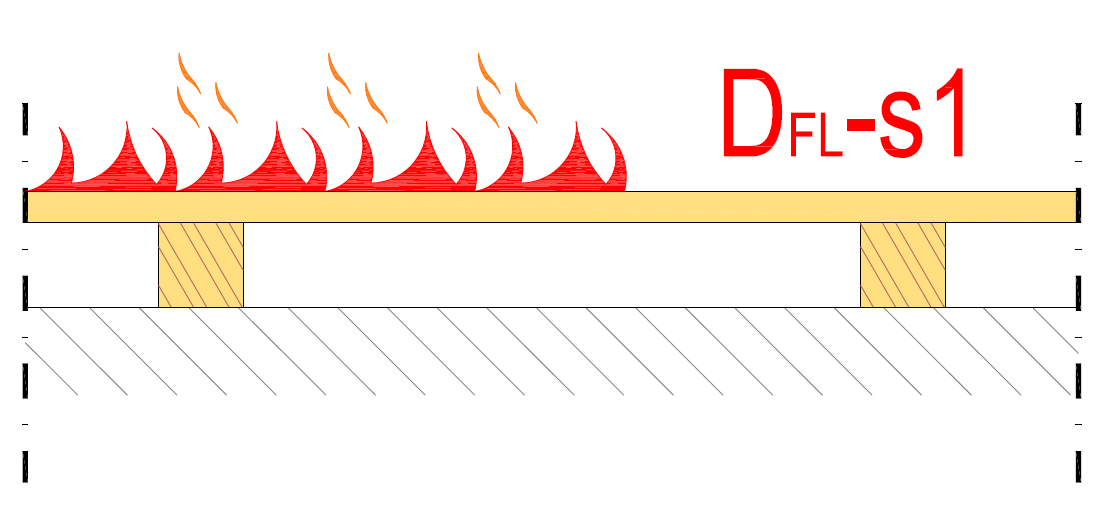

1 TEKNINEN TIEDOTE 1.0 YLEISTÄ Tässä teknisessä tiedotteessa esitetään rakennustarvikkeiden ja katteiden jakoa erilaisiin paloluokkiin eurooppalaisen paloluokitusjärjestelmän mukaan. 2.0 RAKENNUSTARVIKKEIDEN PALOLUOKKAMERKINTÄ Eurooppalaiset rakennustarvikkeiden paloluokkien merkinnät koostuvat useammasta tekijästä. Esimerkiksi paloluokkamerkinnät D-s2, d2 ja D FL -s1 koostuvat seuraamista tekijöistä: D = lämmöntuottoa ja liekin leviämistä kuvaava merkintä s2 = savuntuottoa kuvaava merkintä d2 = palavien pisaroiden osien muodostumista kuvaava merkintä D FL = liekin leviämistä kuvaava merkintä s2 = savuntuottoa kuvaava merkintä 3.0 ESIMERKKEJÄ RAKENNUSTARVIKKEIDEN PALOLUOKISTA Rakennustarvikkeiden paloluokka ilmoitetaan tuotehyväksynnässä (suoritustasoilmoituksessa). Kuvissa 1 ja 2 on suuntaa-antavasti esitetty millaisilla materiaaleilla on mahdollista täyttää erilaisia paloluokkia. Taulukoissa 1 4 on esitetty puupohjaisten tuotteiden paloluokkia eri loppukäytön olosuhteissa. Taulukoiden tuotteet täyttävät paloluokat ilman erillistä testausta, kun niiden ominaisuudet, asennustapa ja alustan rakenne vastaavat taulukoissa esitettyjä. Taulukot perustuvat EU:n komission päätöksiin ja testaustuloksiin. 1

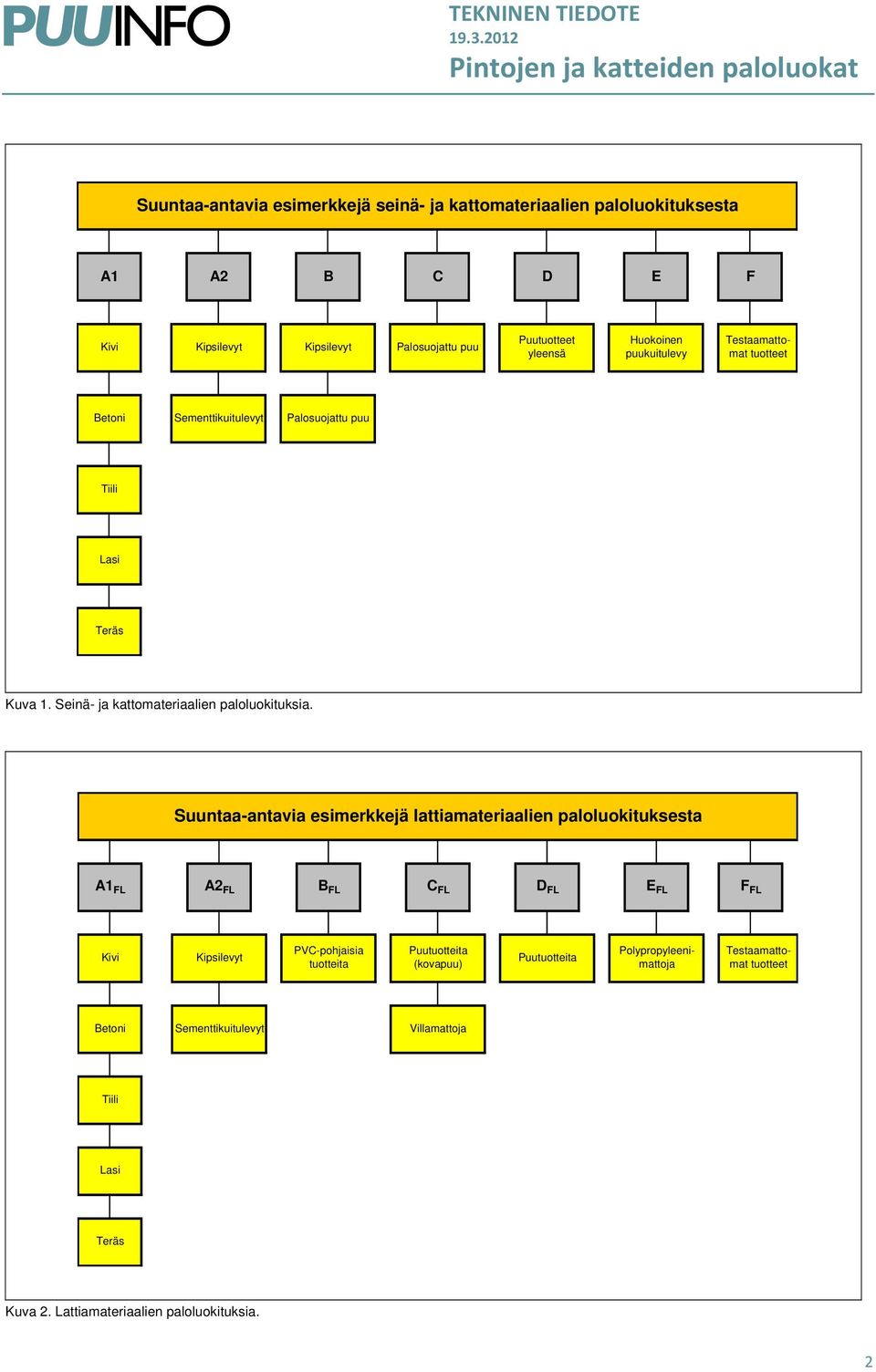

2 TEKNINEN TIEDOTE Suuntaa-antavia esimerkkejä seinä- ja kattomateriaalien paloluokituksesta A1 A2 B C D E F Kivi Kipsilevyt Kipsilevyt Palosuojattu puu Puutuotteet yleensä Huokoinen puukuitulevy Testaamattomat tuotteet Betoni Sementtikuitulevyt Palosuojattu puu Tiili Lasi Teräs Kuva 1. Seinä- ja kattomateriaalien paloluokituksia. Suuntaa-antavia esimerkkejä lattiamateriaalien paloluokituksesta A1 FL A2 FL B FL C FL D FL E FL F FL Kivi Kipsilevyt PVC-pohjaisia tuotteita Puutuotteita (kovapuu) Puutuotteita Polypropyleenimattoja Testaamattomat tuotteet Betoni Sementtikuitulevyt Villamattoja Tiili Lasi Teräs Kuva 2. Lattiamateriaalien paloluokituksia. 2

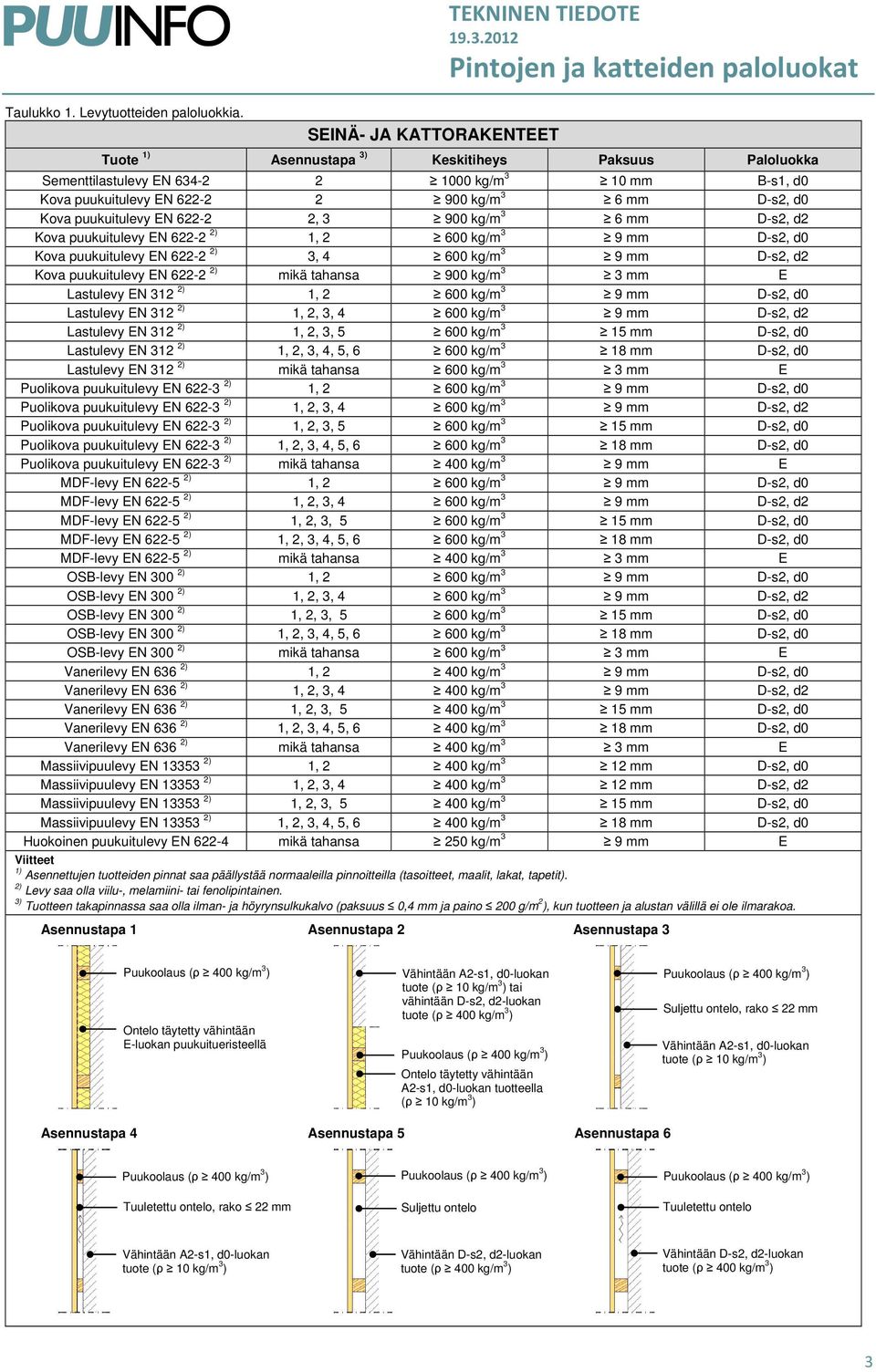

3 Taulukko 1. Levytuotteiden paloluokkia. SEINÄ- JA KATTORAKENTEET TEKNINEN TIEDOTE Tuote 1) Asennustapa 3) Keskitiheys Paksuus Paloluokka Sementtilastulevy EN kg/m 3 10 mm B-s1, d0 Kova puukuitulevy EN kg/m 3 6 mm D-s2, d0 Kova puukuitulevy EN , kg/m 3 6 mm D-s2, d2 Kova puukuitulevy EN ) 1, kg/m 3 9 mm D-s2, d0 Kova puukuitulevy EN ) 3, kg/m 3 9 mm D-s2, d2 Kova puukuitulevy EN ) mikä tahansa 900 kg/m 3 3 mm E Lastulevy EN 312 2) 1, kg/m 3 9 mm D-s2, d0 Lastulevy EN 312 2) 1, 2, 3, kg/m 3 9 mm D-s2, d2 Lastulevy EN 312 2) 1, 2, 3, kg/m 3 15 mm D-s2, d0 Lastulevy EN 312 2) 1, 2, 3, 4, 5, kg/m 3 18 mm D-s2, d0 Lastulevy EN 312 2) mikä tahansa 600 kg/m 3 3 mm E Puolikova puukuitulevy EN ) 1, kg/m 3 9 mm D-s2, d0 Puolikova puukuitulevy EN ) 1, 2, 3, kg/m 3 9 mm D-s2, d2 Puolikova puukuitulevy EN ) 1, 2, 3, kg/m 3 15 mm D-s2, d0 Puolikova puukuitulevy EN ) 1, 2, 3, 4, 5, kg/m 3 18 mm D-s2, d0 Puolikova puukuitulevy EN ) mikä tahansa 400 kg/m 3 9 mm E MDF-levy EN ) 1, kg/m 3 9 mm D-s2, d0 MDF-levy EN ) 1, 2, 3, kg/m 3 9 mm D-s2, d2 MDF-levy EN ) 1, 2, 3, kg/m 3 15 mm D-s2, d0 MDF-levy EN ) 1, 2, 3, 4, 5, kg/m 3 18 mm D-s2, d0 MDF-levy EN ) mikä tahansa 400 kg/m 3 3 mm E OSB-levy EN 300 2) 1, kg/m 3 9 mm D-s2, d0 OSB-levy EN 300 2) 1, 2, 3, kg/m 3 9 mm D-s2, d2 OSB-levy EN 300 2) 1, 2, 3, kg/m 3 15 mm D-s2, d0 OSB-levy EN 300 2) 1, 2, 3, 4, 5, kg/m 3 18 mm D-s2, d0 OSB-levy EN 300 2) mikä tahansa 600 kg/m 3 3 mm E Vanerilevy EN 636 2) 1, kg/m 3 9 mm D-s2, d0 Vanerilevy EN 636 2) 1, 2, 3, kg/m 3 9 mm D-s2, d2 Vanerilevy EN 636 2) 1, 2, 3, kg/m 3 15 mm D-s2, d0 Vanerilevy EN 636 2) 1, 2, 3, 4, 5, kg/m 3 18 mm D-s2, d0 Vanerilevy EN 636 2) mikä tahansa 400 kg/m 3 3 mm E Massiivipuulevy EN ) 1, kg/m 3 12 mm D-s2, d0 Massiivipuulevy EN ) 1, 2, 3, kg/m 3 12 mm D-s2, d2 Massiivipuulevy EN ) 1, 2, 3, kg/m 3 15 mm D-s2, d0 Massiivipuulevy EN ) 1, 2, 3, 4, 5, kg/m 3 18 mm D-s2, d0 Huokoinen puukuitulevy EN mikä tahansa 250 kg/m 3 9 mm E 1) Asennettujen tuotteiden pinnat saa päällystää normaaleilla pinnoitteilla (tasoitteet, maalit, lakat, tapetit). 2) Levy saa olla viilu-, melamiini- fenolipinnen. 3) Tuotteen takapinnassa saa olla ilman- ja höyrynsulkukalvo (paksuus 0,4 mm ja paino 200 g/m 2 ), kun tuotteen ja alustan välillä ei ole ilmarakoa. Asennustapa 1 Asennustapa 2 Asennustapa 3 Ontelo täytetty vähintään E-luokan puukuitueristeellä vähintään D-s2, d2-luokan tuote (ρ 400 kg/m 3 ) Ontelo täytetty vähintään A2-s1, d0-luokan tuotteella (ρ 10 kg/m 3 ) Suljettu ontelo, rako 22 mm Asennustapa 4 Asennustapa 5 Asennustapa 6 Tuuletettu ontelo, rako 22 mm Suljettu ontelo Tuuletettu ontelo Vähintään D-s2, d2-luokan tuote (ρ 400 kg/m 3 ) Vähintään D-s2, d2-luokan tuote (ρ 400 kg/m 3 ) 3

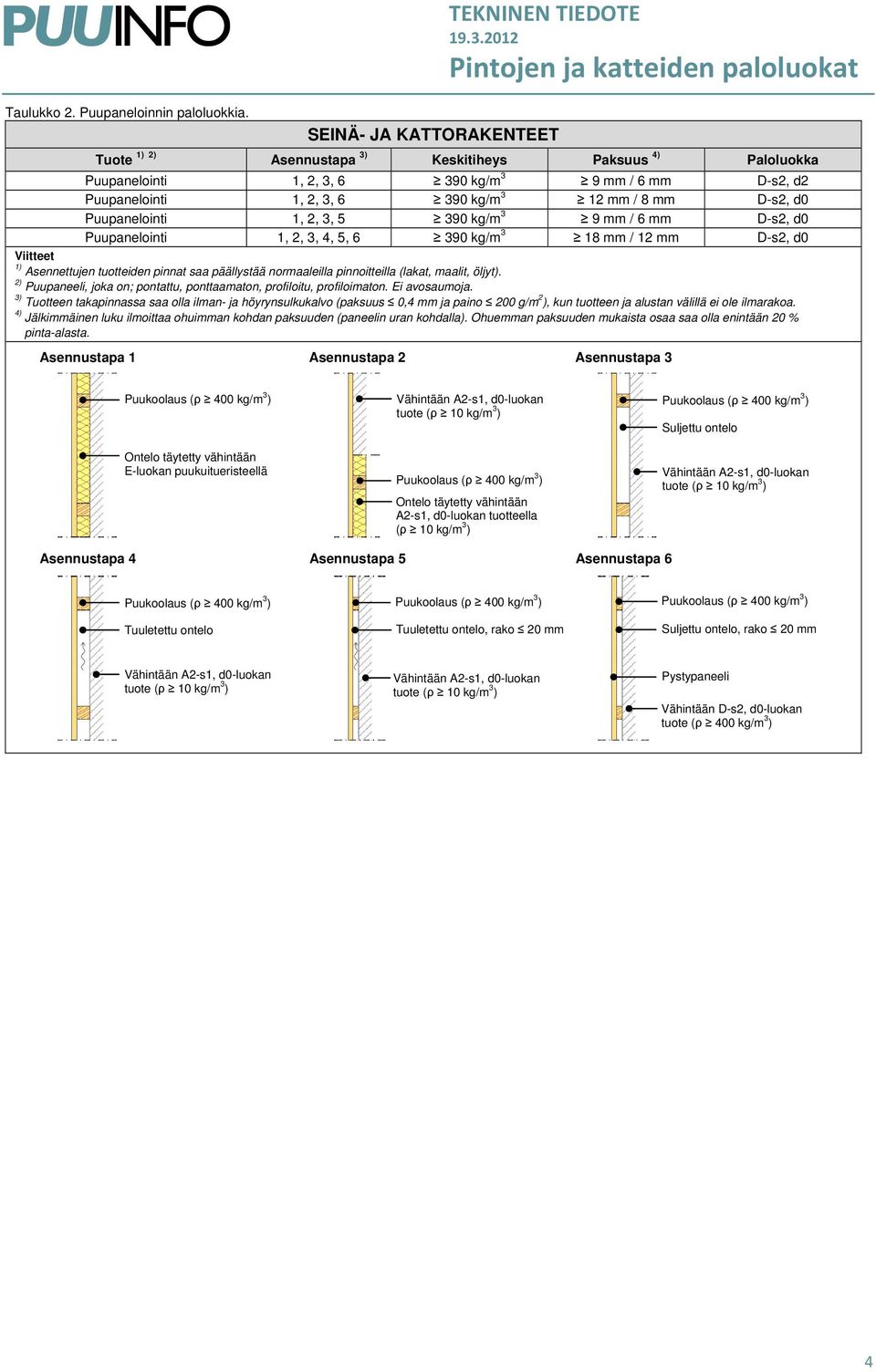

4 Taulukko 2. Puupaneloinnin paloluokkia. SEINÄ- JA KATTORAKENTEET TEKNINEN TIEDOTE Tuote 1) 2) Asennustapa 3) Keskitiheys Paksuus 4) Paloluokka Puupanelointi 1, 2, 3, kg/m 3 9 mm / 6 mm D-s2, d2 Puupanelointi 1, 2, 3, kg/m 3 12 mm / 8 mm D-s2, d0 Puupanelointi 1, 2, 3, kg/m 3 9 mm / 6 mm D-s2, d0 Puupanelointi 1, 2, 3, 4, 5, kg/m 3 18 mm / 12 mm D-s2, d0 1) Asennettujen tuotteiden pinnat saa päällystää normaaleilla pinnoitteilla (lakat, maalit, öljyt). 2) Puupaneeli, joka on; pontattu, ponttaamaton, profiloitu, profiloimaton. Ei avosaumoja. 3) Tuotteen takapinnassa saa olla ilman- ja höyrynsulkukalvo (paksuus 0,4 mm ja paino 200 g/m 2 ), kun tuotteen ja alustan välillä ei ole ilmarakoa. 4) Jälkimmäinen luku ilmoittaa ohuimman kohdan paksuuden (paneelin uran kohdalla). Ohuemman paksuuden mukaista osaa saa olla enintään 20 % pinta-alasta. Asennustapa 1 Asennustapa 2 Asennustapa 3 Ontelo täytetty vähintään E-luokan puukuitueristeellä Ontelo täytetty vähintään A2-s1, d0-luokan tuotteella (ρ 10 kg/m 3 ) Suljettu ontelo Asennustapa 4 Asennustapa 5 Asennustapa 6 Tuuletettu ontelo Tuuletettu ontelo, rako 20 mm Suljettu ontelo, rako 20 mm Pystypaneeli Vähintään D-s2, d0-luokan tuote (ρ 400 kg/m 3 ) 4

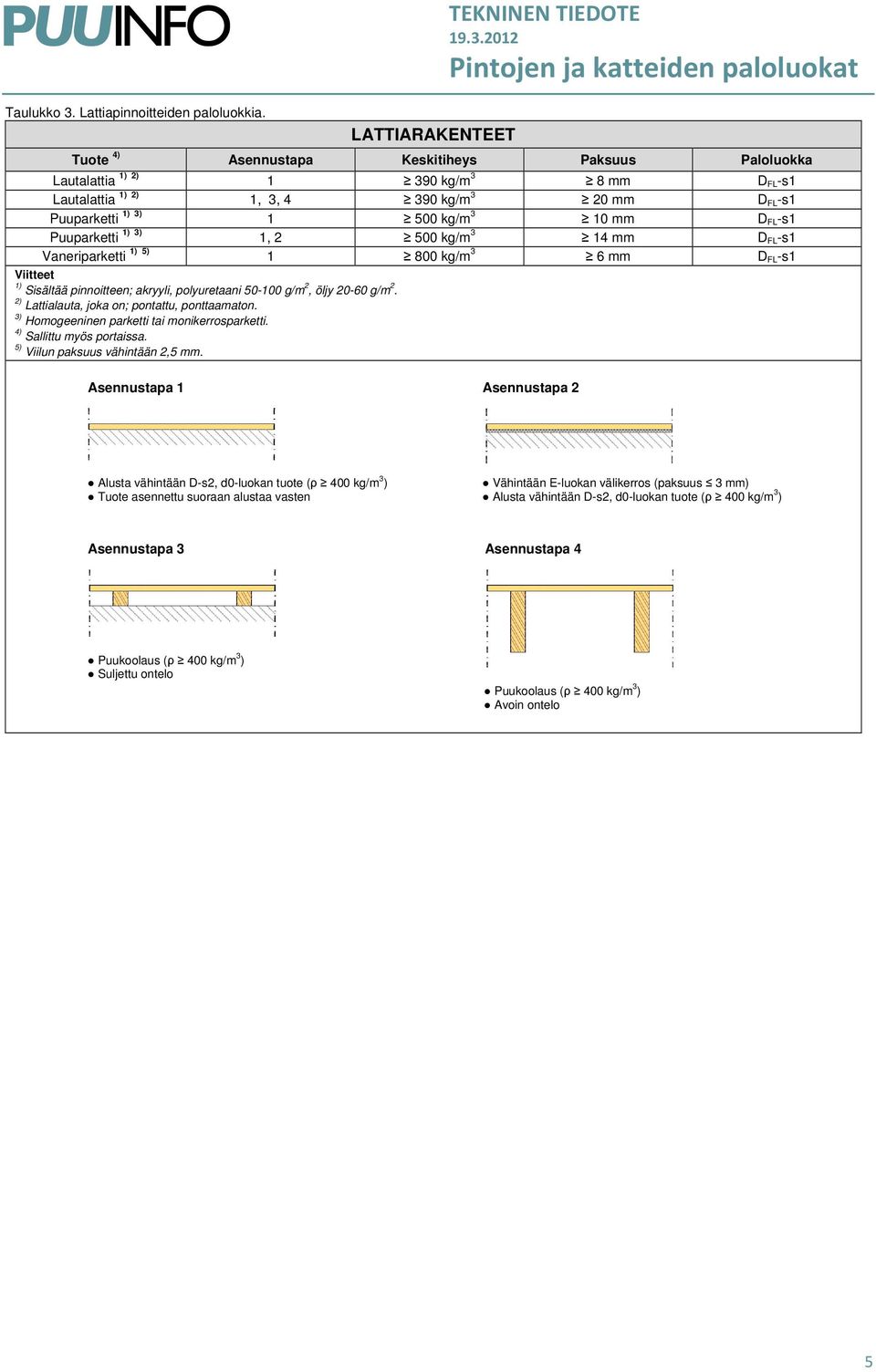

5 Taulukko 3. Lattiapinnoitteiden paloluokkia. LATTIARAKENTEET TEKNINEN TIEDOTE Tuote 4) Asennustapa Keskitiheys Paksuus Paloluokka Lautalattia 1) 2) kg/m 3 8 mm D FL -s1 Lautalattia 1) 2) 1, 3, kg/m 3 20 mm D FL -s1 Puuparketti 1) 3) kg/m 3 10 mm D FL -s1 Puuparketti 1) 3) 1, kg/m 3 14 mm D FL -s1 Vaneriparketti 1) 5) kg/m 3 6 mm D FL -s1 1) Sisältää pinnoitteen; akryyli, polyuretaani g/m 2, öljy g/m 2. 2) Lattialauta, joka on; pontattu, ponttaamaton. 3) Homogeeninen parketti monikerrosparketti. 4) Sallittu myös porssa. 5) Viilun paksuus vähintään 2,5 mm. Asennustapa 1 Asennustapa 2 Alusta vähintään D-s2, d0-luokan tuote (ρ 400 kg/m 3 ) Tuote asennettu suoraan alustaa vasten Vähintään E-luokan välikerros (paksuus 3 mm) Alusta vähintään D-s2, d0-luokan tuote (ρ 400 kg/m 3 ) Asennustapa 3 Asennustapa 4 Suljettu ontelo Avoin ontelo 5

6 Taulukko 4. Puutuotteiden paloluokkia. SAHATAVARA, LIIMAPUU, LVL, CLT TEKNINEN TIEDOTE Tuote 1) Keskitiheys Paksuus [ t ] Paloluokka Sahatavara 350 kg/m 3 22 mm D-s2, d0 Liimapuu EN kg/m 3 40 mm D-s2, d0 Kerto LVL (kauppanimi) 2) Tuotekohnen Kaikki paksuudet 3) D-s1, d0 CLT-Cross Laminated Timber (kauppanimi) 2) Tuotekohnen Kaikki paksuudet 4) D-s2, d0 ja D FL -s1 1) Asennettujen tuotteiden pinnat saa päällystää normaaleilla pinnoitteilla (lakat, maalit, öljyt). 2) Muiden tuotetoimittajien tapauksessa pintaluokka tuotteen CPD sertifikaatin mukaan. 3) Kaikki Kerto LVL kauppanimen alle kuuluvien tuotteiden paksuudet (perustuu testaus- ja luokitusraportteihin). 4) Kaikki CLT-Cross Laminated Timber kauppanimen alle kuuluvien tuotteiden paksuudet (perustuu testaus- ja luokitusraportteihin). Sahatavara Liimapuu Kerto LVL (kauppanimi) CLT- Cross Laminated Timber (kauppanimi) t t t t 6

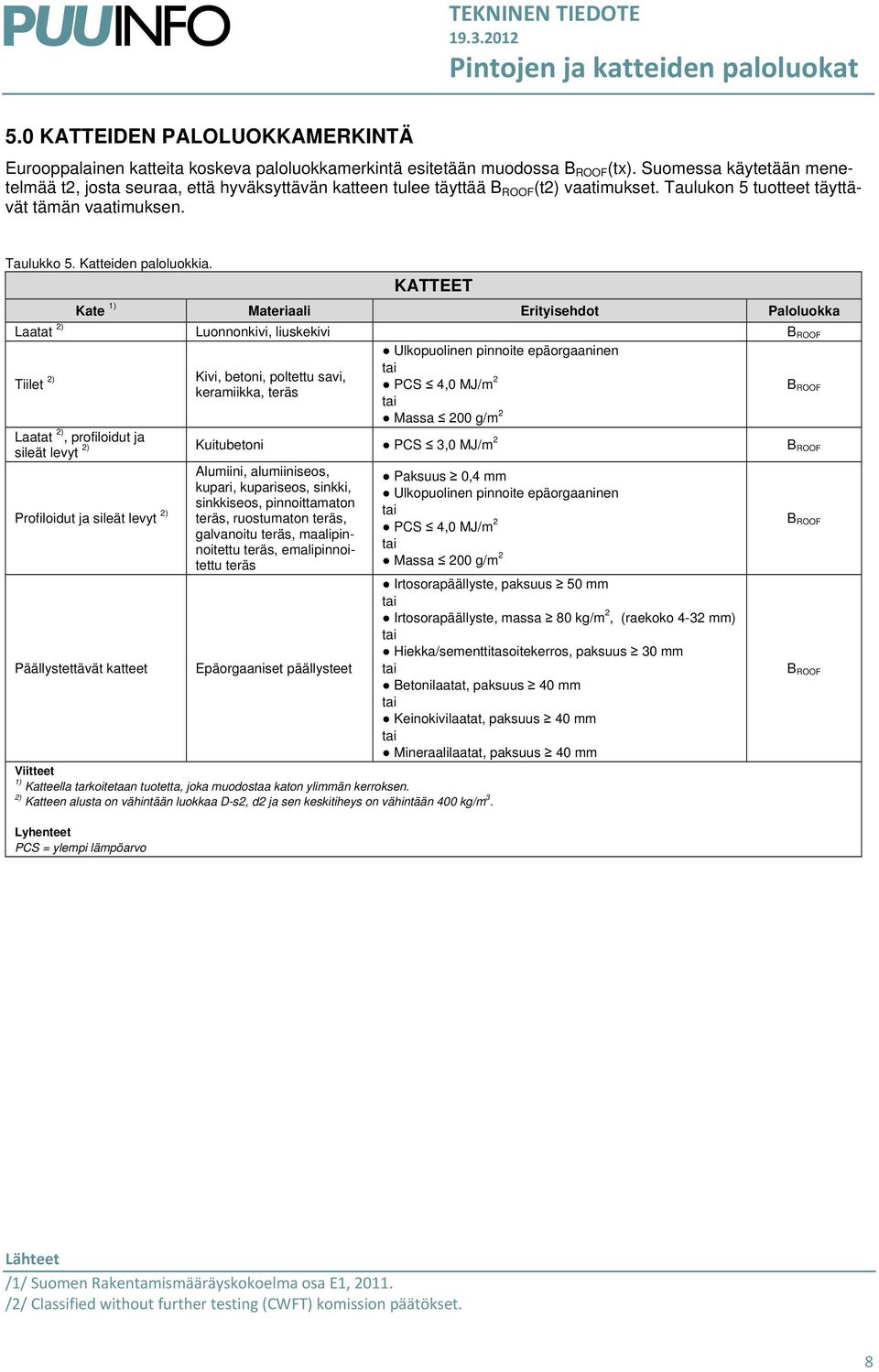

7 TEKNINEN TIEDOTE 4.0 PUURITILÄT Puurimoista toteutetut ritilärakenteet eivät automaattisesti täytä paloluokkavaatimusta D-s2, d2. Tämä johtuu siitä, että ritilässä olevat rimat palavat kaikilta sivuiltaan samanaikaisesti. Mikäli puuritilälle halutaan paloluokka D-s2, d2, tulee rimojen koko ja k-jako mitoittaa tapauskohsesti kuvan 3 periaatteella. Kuvassa 3 on esitetty puuritilä, joka täyttää paloluokan D-s2, d0. ESIMERKKILASKELMA Viereisen kuvan mukainen puuritilä on tehty rimasta 45x45 k200, jotka on kiinnitetty lautoihin 75x25 k600. Tarkastetaan täyttääkö viereinen ritilä paloluokan D-s2, d0. Mitoitusehtona on, että palolle altistuva pinta-ala A F 1,1 m 2. Riman palolle altistuva pinta-ala / seinä-m 2 A F, rima = 5 kpl x (0,045 m x 4) x 1 m = 0,9 m 2 Kiinnityslaudan palolle altistuva pinta-ala / seinä-m 2 A F, lauta = 1,67 kpl x (0,075 m + 0,025 m x 2) x 1 m = 0,2 m 2 Ritilärakenteen palolle altistuva pinta-ala yhteensä A F = A F, rima + A F, lauta Rima Lauta A F = 0,9 m 2 + 0,2 m 2 = 1,1 m 2 1,1 m 2 OK! Kyseinen ritilä täyttää paloluokan D-s2, d0. Ritilän kiinnitysalustan tulee olla vähintään luokkaa A2-s1, d0. Palolle altistuva pinta Kuva 3. D-s2, d0 paloluokan täyttävä puuritilä. 7

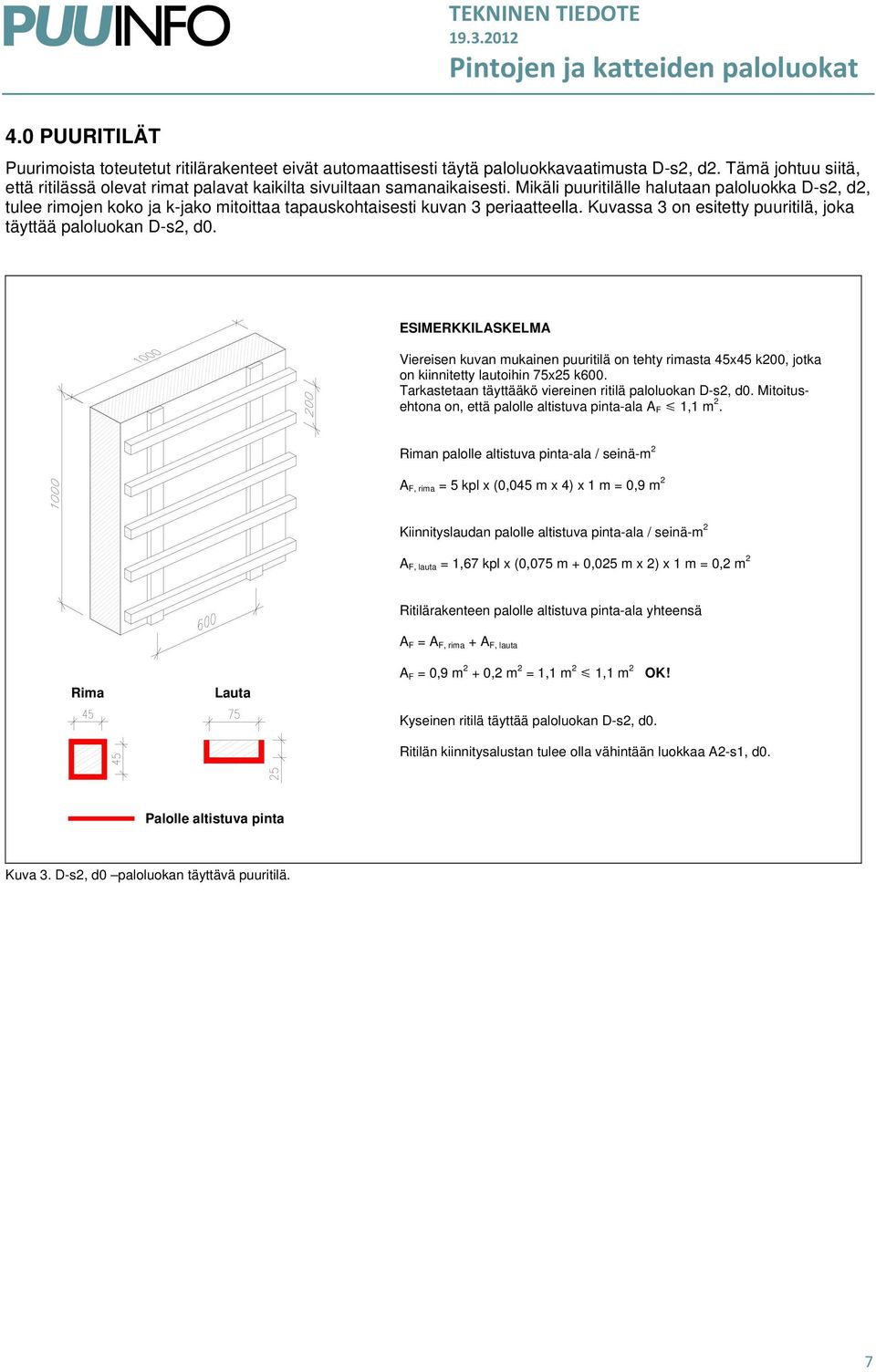

8 TEKNINEN TIEDOTE 5.0 KATTEIDEN PALOLUOKKAMERKINTÄ Eurooppalainen katteita koskeva paloluokkamerkintä esitetään muodossa B ROOF (tx). Suomessa käytetään menetelmää t2, josta seuraa, että hyväksyttävän katteen tulee täyttää B ROOF (t2) vaatimukset. Taulukon 5 tuotteet täyttävät tämän vaatimuksen. Taulukko 5. Katteiden paloluokkia. KATTEET Kate 1) Materiaali Erityisehdot Paloluokka Laatat 2) Luonnonkivi, liuskekivi B ROOF Ulkopuolinen pinnoite epäorgaaninen Tiilet 2) Kivi, betoni, poltettu savi, PCS 4,0 MJ/m 2 keramiikka, teräs B ROOF Massa 200 g/m 2 Laatat 2), profiloidut ja sileät levyt 2) Kuitubetoni PCS 3,0 MJ/m2 B ROOF Profiloidut ja sileät levyt 2) Alumiini, alumiiniseos, kupari, kupariseos, sinkki, sinkkiseos, pinnoittamaton teräs, ruostumaton teräs, galvanoitu teräs, maalipinnoitettu teräs, emalipinnoitettu teräs Paksuus 0,4 mm Ulkopuolinen pinnoite epäorgaaninen PCS 4,0 MJ/m 2 Massa 200 g/m 2 Päällystettävät katteet Epäorgaaniset päällysteet Irtosorapäällyste, paksuus 50 mm Irtosorapäällyste, massa 80 kg/m 2, (raekoko 4-32 mm) Hiekka/sementtitasoitekerros, paksuus 30 mm Betonilaatat, paksuus 40 mm Keinokivilaatat, paksuus 40 mm Mineraalilaatat, paksuus 40 mm 1) Katteella tarkoitetaan tuotetta, joka muodostaa katon ylimmän kerroksen. 2) Katteen alusta on vähintään luokkaa D-s2, d2 ja sen keskitiheys on vähintään 400 kg/m 3. B ROOF B ROOF Lyhenteet PCS = ylempi lämpöarvo Lähteet /1/ Suomen Rakentamismääräyskokoelma osa E1, /2/ Classified without further testing (CWFT) komission päätökset. 8
