1 RAKENTEELLINEN ENERGIATEHOKKUUS ARKKITEHDIN KOKEMUKSIA TAMPERE KIMMO LYLYKANGAS ARKKITEHTUURITOIMISTO KIMMO LYLYKANGAS OY SISÄLTÖ PASSIIVITALO LUPAUS, VALKEAKOSKI 2009 NETTOPLUSENERGIATALO LUUKKU, MADRID/MÄNTYHARJU 2011 SOINISEN PASSIIVITALOT, NAANTALI 2013 ORAVARINTEEN PASSIIVITALOT, ESPOO 2013 AS OY HELSINGIN HAAPAPERHONEN, HELSINKI 2017 YHTEENVETO: ARKKITEHDIN HAVAINTOJA Kimmo Lylykangas 1

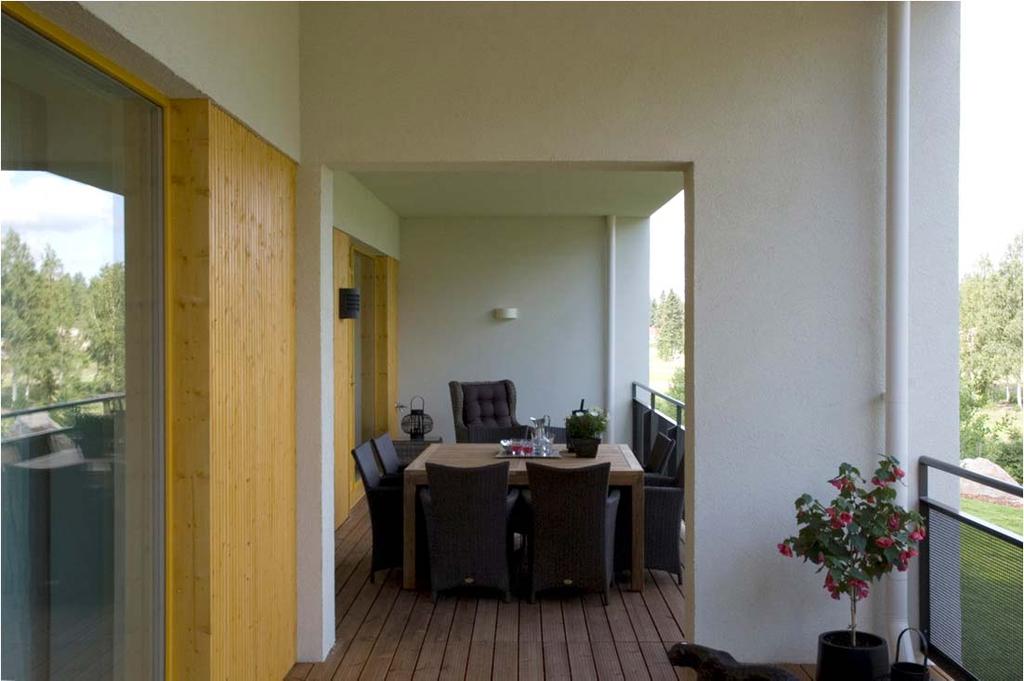

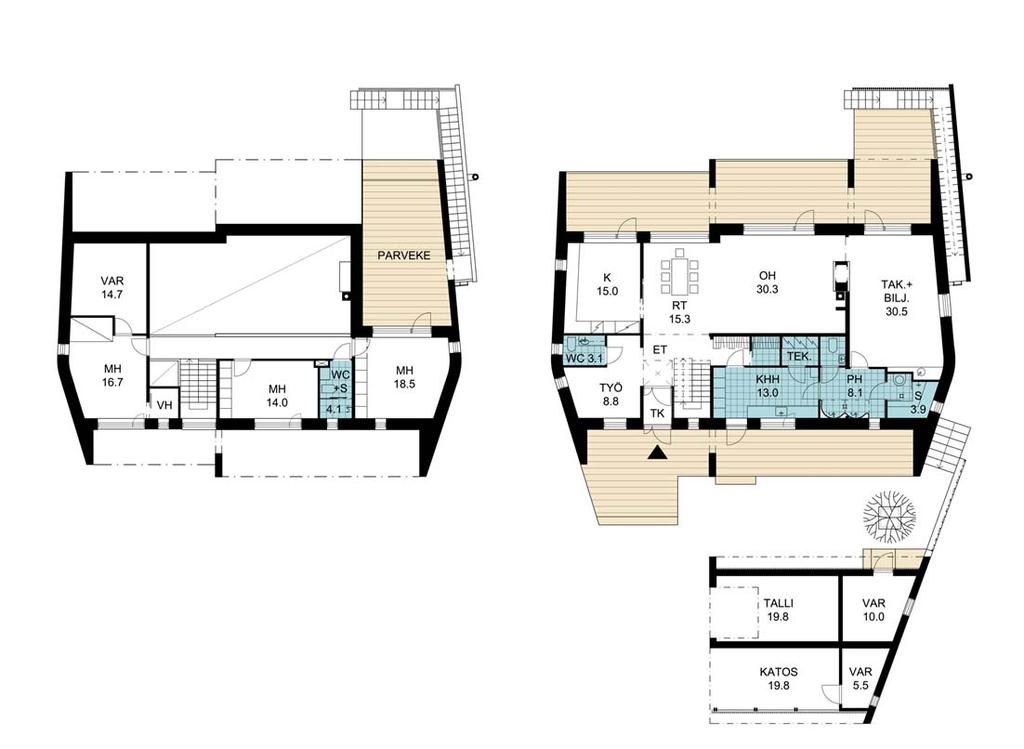

2 PASSIIVITALO LUPAUS VALKEAKOSKI 2009 PASSIIVITALO LUPAUS yksi ensimmäisistä suomalaisista passiivitaloista lämmitysmuotona on ilma vesi lämpöpumppu Rakennuttaja: yksityinen Huoneistoala: 240 hum² Valmistumisvuosi: 2009 Ulkovaipan rakenteet kertopuurakenteiset elementit, maanvarainen tb laatta ulkoseinärakenteelle on toteutettu homeindeksitarkastelu (VTT) mitattu ilmavuotoluku n 50 = 0,5 1/h Rakenteiden ja rakennusosien U arvot: US 0,086 W/m²K YP 0,063 / 0,083 W/m²K AP 0,087 W/m²K Ikkunat 0,84 / 0,78 W/m²K Ovet 0,4 Kimmo Lylykangas 2

3 Kimmo Lylykangas 3

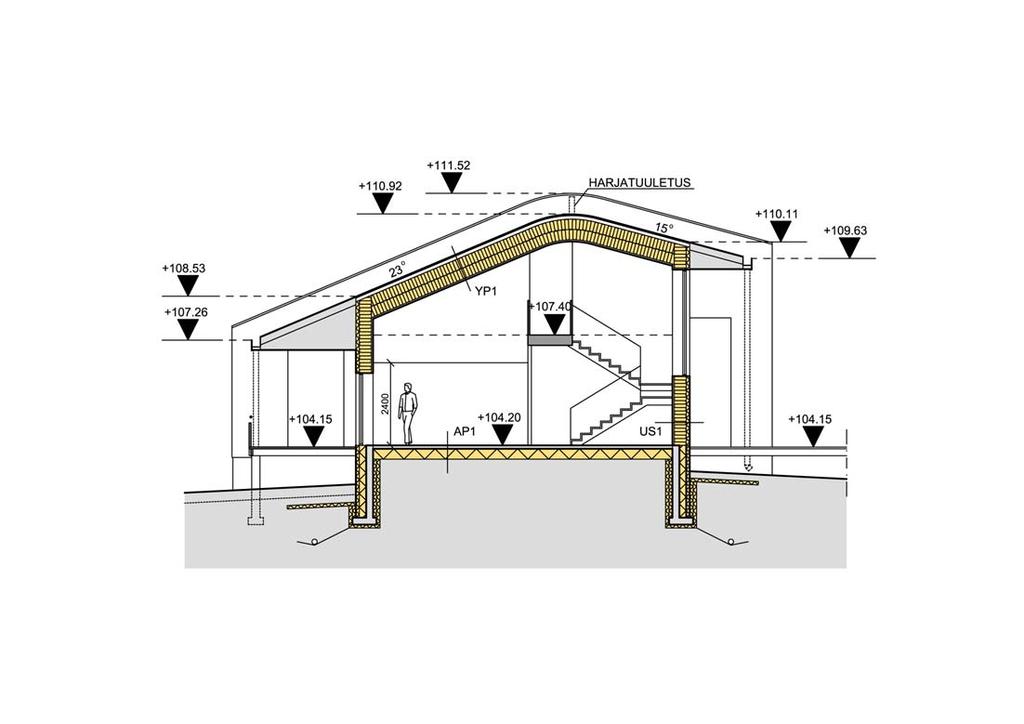

4 Kimmo Lylykangas 4

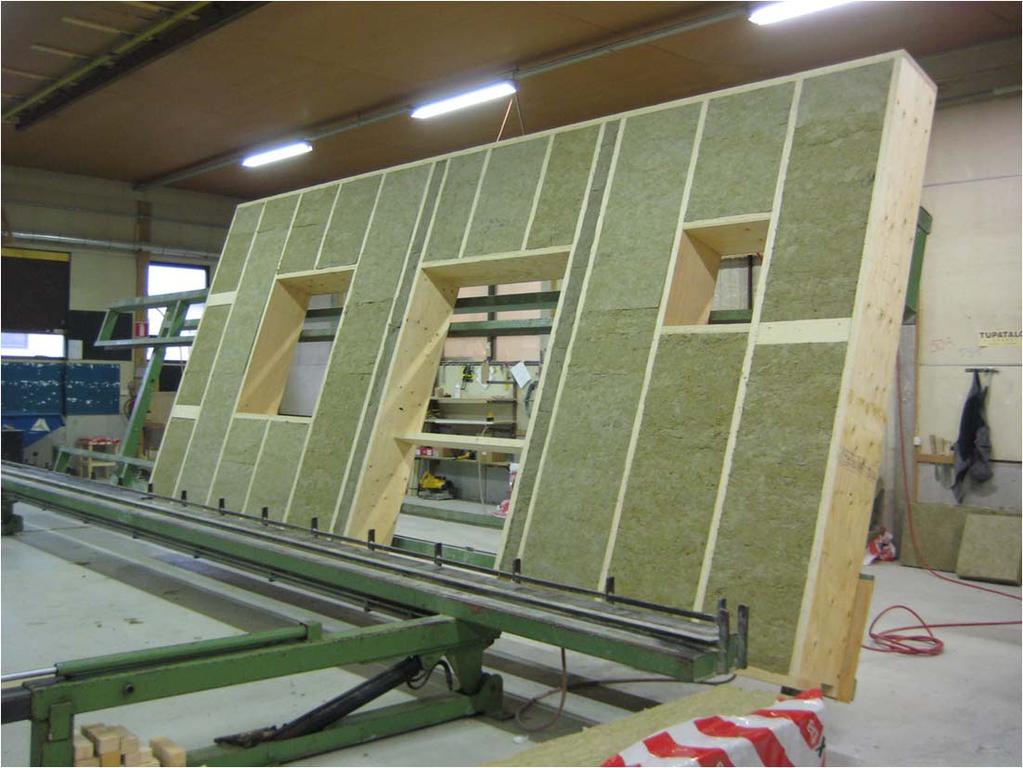

5 Kimmo Lylykangas 5

6 PASSIIVITALO LUPAUS Laskennallinen ja mitattu energiankulutus Energiatehokkuusluokka A ET luku 77 Tilojen Ostoenergia, lämmitystarve kaikki yhteensä kwh/brm²a kwh/brm²a Tavoitetaso <25 <79,4 Laskennallinen 23,5 Mitattu ostoenergia Mitattu ostoenergia Ensimmäisen käyttövuoden aikana ilmanvaihtokoneen sähkönkulutus oli odotettua suurempi ja ilma vesi lämpöpumpun lämpösuhde jäi erittäin huonoksi. Kimmo Lylykangas 6

7 NETTOPLUSENERGIATALO LUUKKU MADRID 2010/MÄNTYHARJU 2011 NETTOPLUSENERGIATALO LUUKKU pieni nettoplusenergiatalo noin 60 m² aurinkopaneeleita noin 5 m² aurinkokeräimiä Rakennuttaja: Aalto yliopisto Arkkitehtisuunnittelu: opiskelijatiimi, Ulla Prami + Wood Program Huoneistoala: 42 htm² Valmistumisvuosi: 2010 (2011) Ulkovaipan rakenteet viilulevyrakenteiset tilaelementit mitattu ilmavuotoluku n 50 = 0,56 1/h Rakenteiden ja rakennusosien U arvot: US 0,09 W/m²K YP 0,08 W/m²K AP 0,08 W/m²K Ikkunat, ovet 0,35 W/m²K Kimmo Lylykangas 7

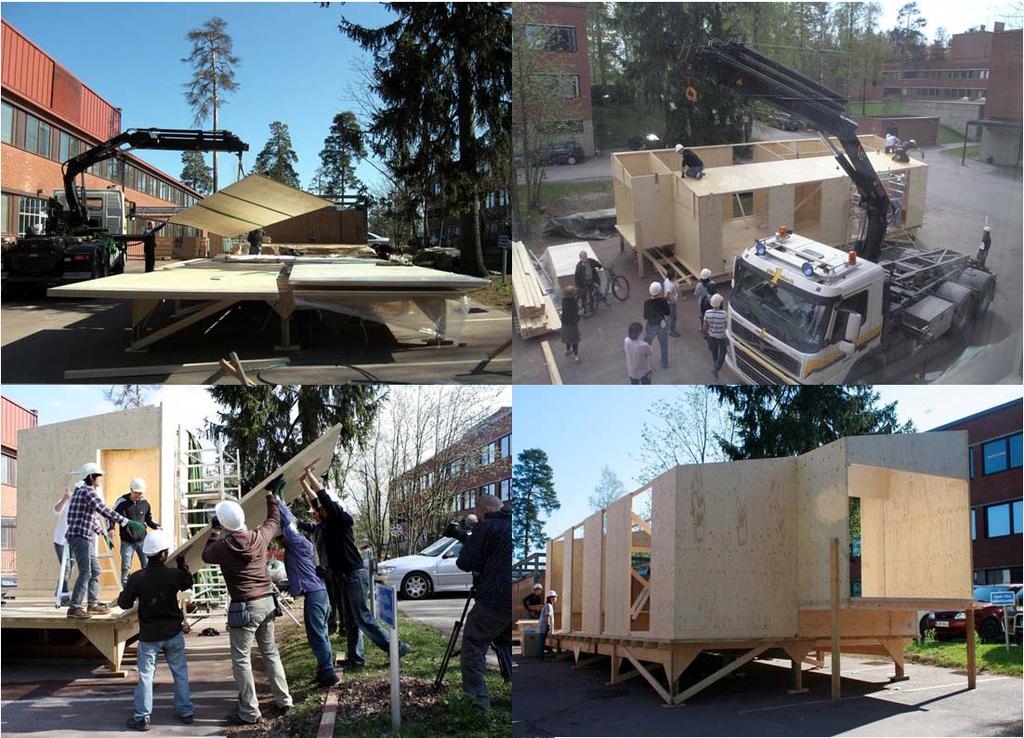

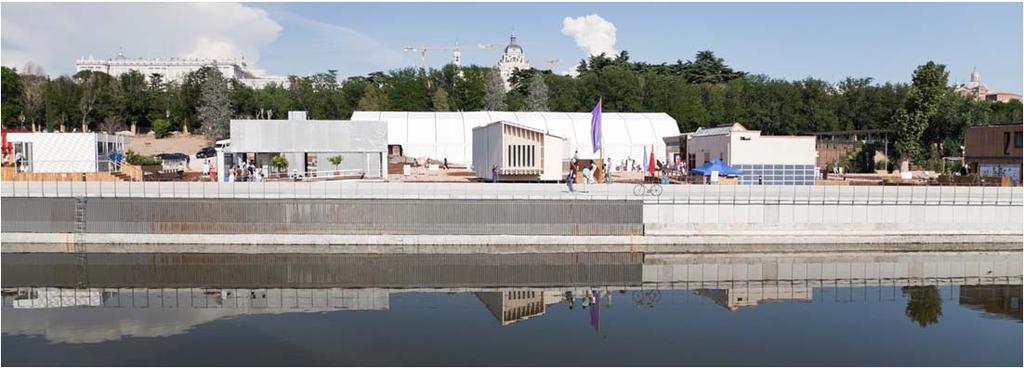

8 KUVAT: Aalto-yliopisto, Puurakentaminen KUVA: Aalto-yliopisto, Puurakentaminen Kimmo Lylykangas 8

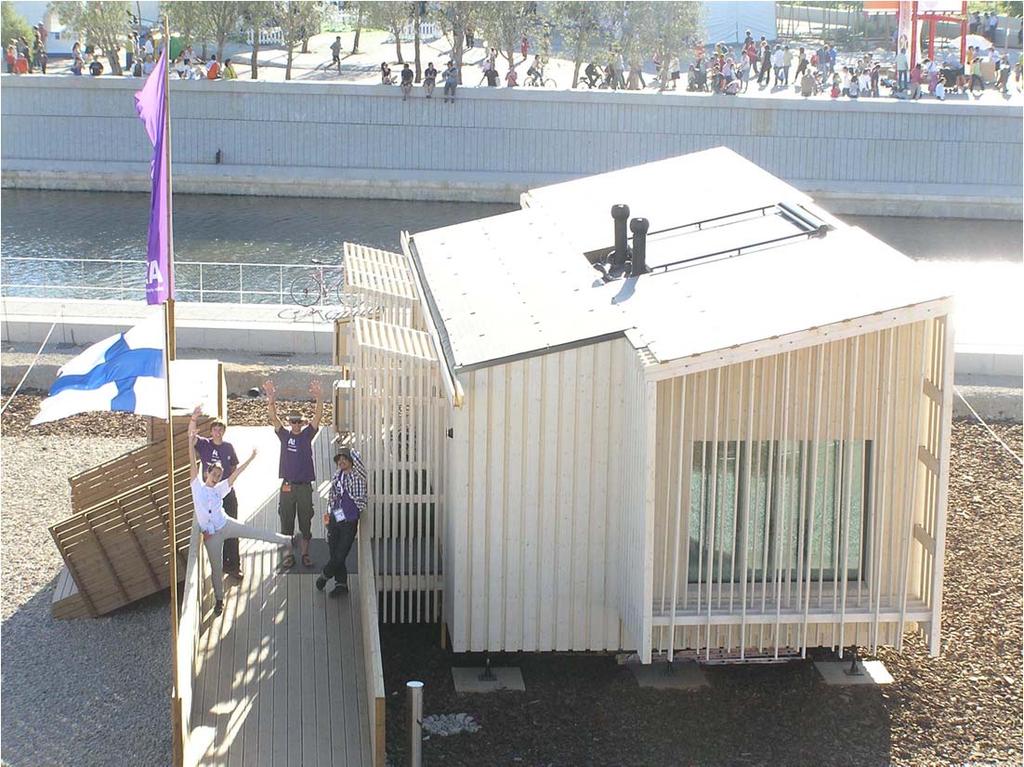

9 KUVA: Aalto-yliopisto, Puurakentaminen KUVA: Aalto-yliopisto, Puurakentaminen Kimmo Lylykangas 9

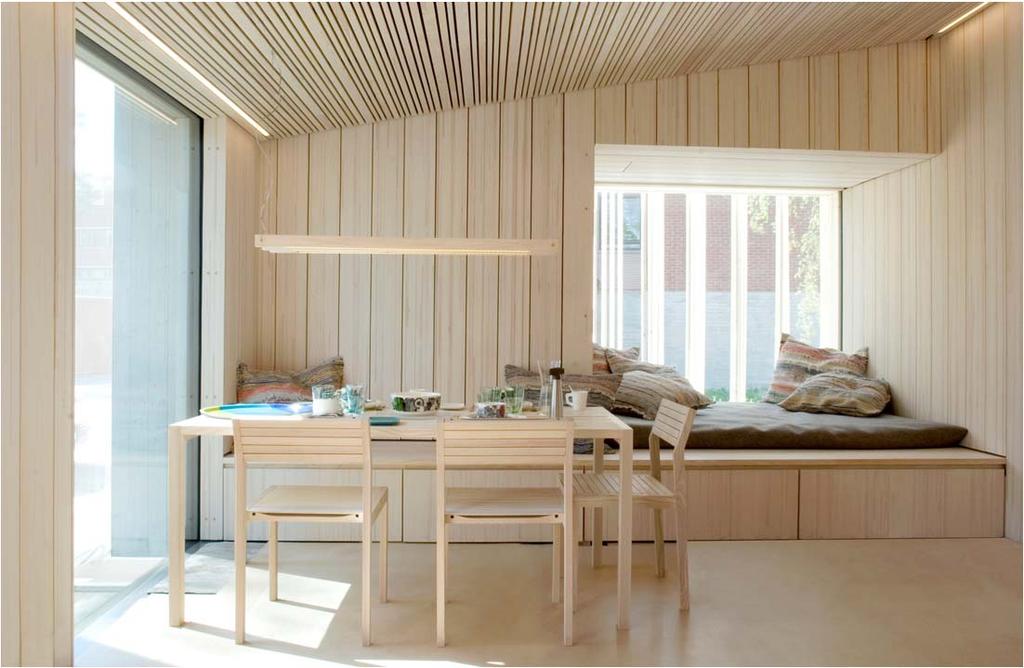

10 KUVA: Aalto-yliopisto, Puurakentaminen KUVA: Aalto-yliopisto, Puurakentaminen Kimmo Lylykangas 10

11 NETTOPLUSENERGIATALO LUUKKU Laskennallinen energiankulutus Tilojen Ostoenergia, lämmitys kaikki yhteensä kwh/brm²a kwh/brm²a Laskennallinen kulutus 27,7 147,5 Laskennallinen tuotto 193,5 SOINISEN PASSIIVITALOT NAANTALI 2013 Kimmo Lylykangas 11

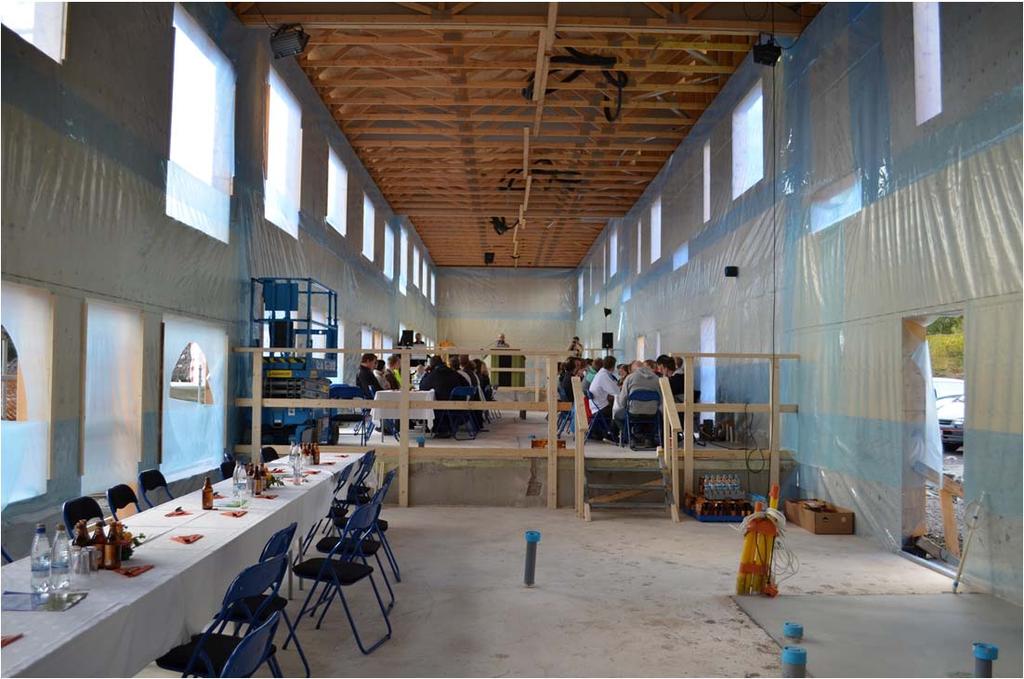

12 SOINISEN PASSIIVITALOT kaksikerroksisia rivi ja paritaloja, yhteensä 38 asumisoikeusasuntoa suora sähkölämmitys ja huoneistokohtaiset aurinkokeräimet täyttää suomalaiset passiivitalon kriteerit Rakennuttaja: Varsinais Suomen Asumisoikeus Oy Pääurakoitsija: Hartela Oy Asuntopinta ala: 3014,5 as m² Valmistumisvuosi: 2013 Ulkovaipan rakenteet paikallarakennettu puurunko mitattu ilmavuotoluku n 50 = 0,5 1/h Rakenteiden ja rakennusosien U arvot: US 0,09 W/m²K YP 0,06 W/m²K AP 0,07 W/m²K Ikkunat, ovet 0,85 W/m²K Kimmo Lylykangas 12

13 Kimmo Lylykangas 13

14 KUVA: Kimmo Lylykangas Kimmo Lylykangas 14

15 SOINISEN PASSIIVITALOT Laskennallinen ja mitattu energiankulutus Energiatehokkuusluokka: A E luku: 63 Tilojen Ostoenergia, lämmitystarve kaikki yhteensä kwh/brm²a kwh/brm²a Tavoitetaso < 20 kwh/m²a < 76 Laskennallinen 15,9...19,1 Mitattu ostoenergia ,3 Kohteen mitattu sähköenergiankulutus on alle puolet Varsinais Suomen Asumisoikeus Oy:n muun kiinteistökannan keskimääräisestä kulutuksesta. ORAVARINTEEN PASSIIVITALOT ESPOO 2013 Kimmo Lylykangas 15

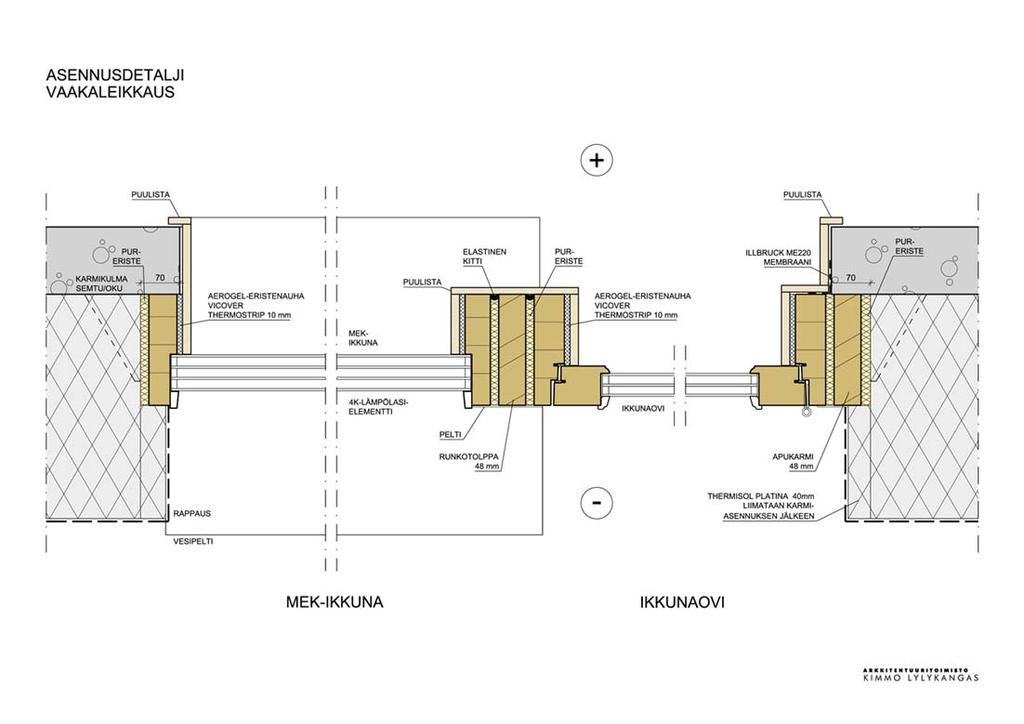

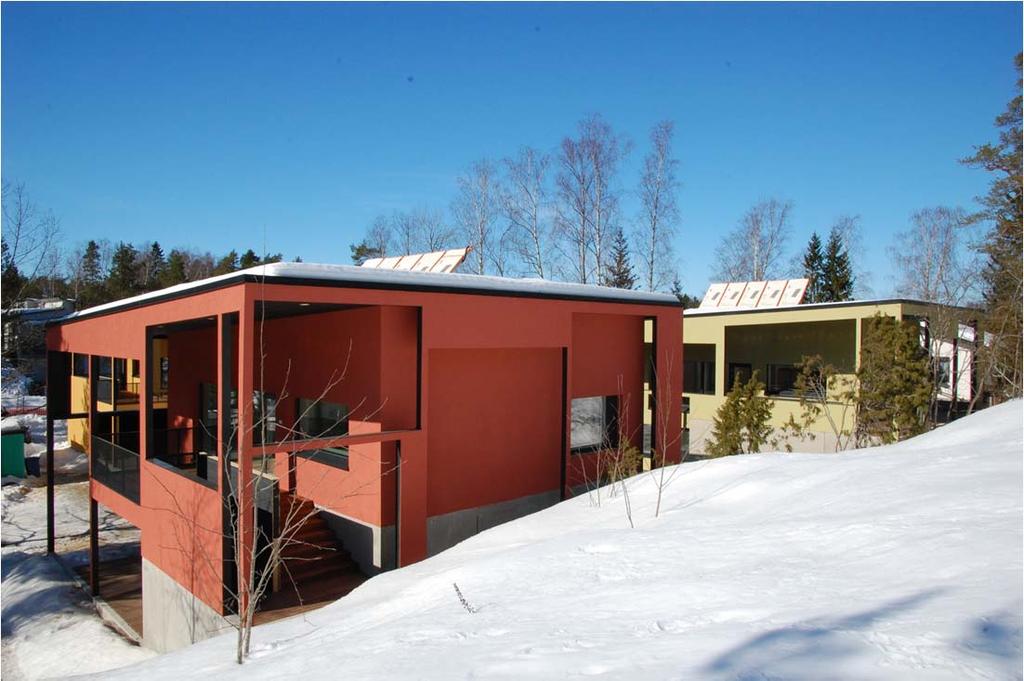

16 ASUNTO OY ESPOON ORAVANRINNE kolme vuokra asuntoa käsittävä pientalokohde Passivhaus Institutin passiivitalosertifikaatti, Passive House Award 2014 yksi yhteinen maalämpöpumppu ja rakennuskohtaiset aurinkokeräimet Rakennuttaja: TA Yhtymä Pääurakoitsija: Rakennusliike Reponen Oy Huoneistoala: 3 x 150 hum² Valmistumisvuosi: 2013 Ulkovaipan rakenteet teräsbetonirakenteinen sisäkuorielementti, maanvarainen teräsbetonilaatta yläpohja puuristikkorakenteinen, pulpettikatto Ikkunoissa 4K eristyslasielementti, pääovessa tyhjiöeriste mitattu ilmavuotoluku q 50 = 0,37 1/h Rakenteiden ja rakennusosien U arvot: US 0,08 W/m²K YP 0,05 W/m²K AP 0,09 W/m²K Ikkunat 0,57 W/m²K Ovet 0,28 W/m²K Kimmo Lylykangas 16

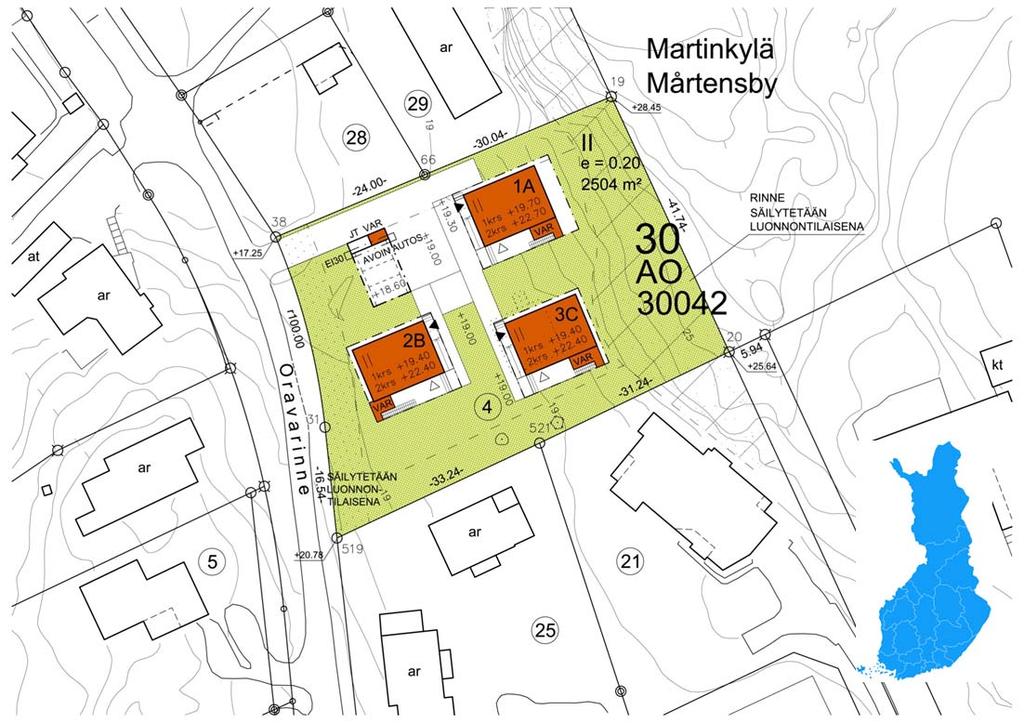

17 Kimmo Lylykangas 17

18 Kimmo Lylykangas 18

19 Kimmo Lylykangas 19

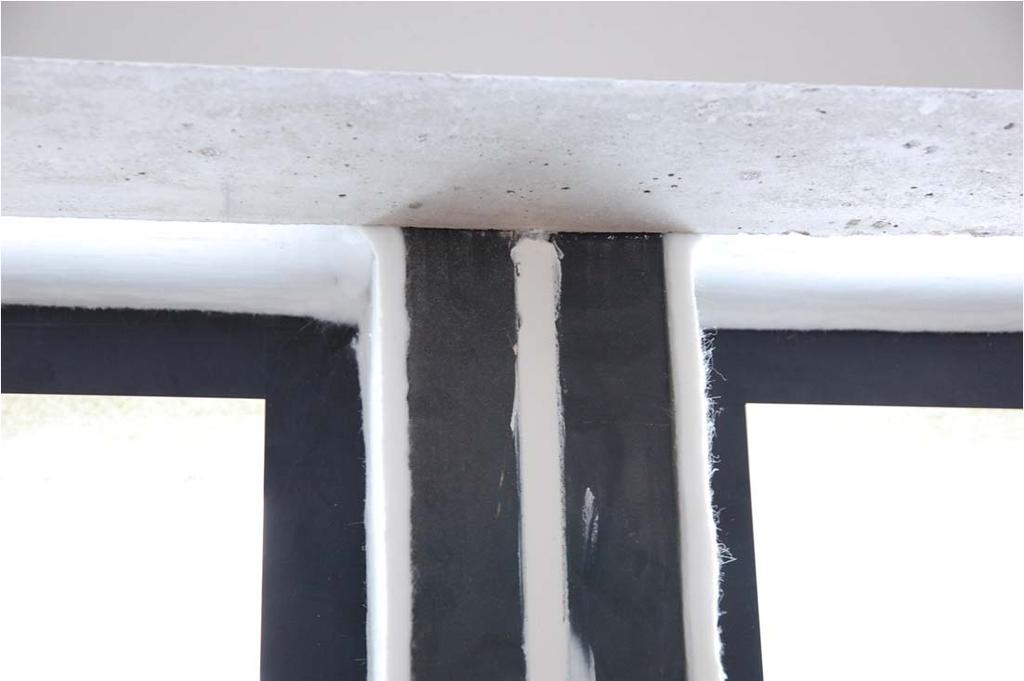

20 Kimmo Lylykangas 20

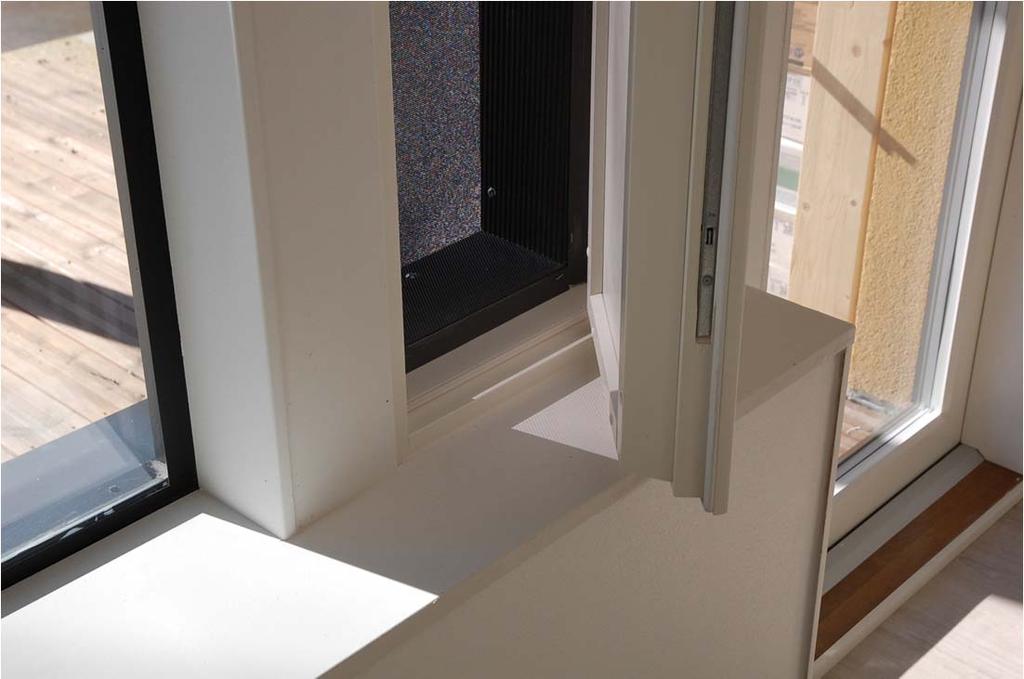

21 Kimmo Lylykangas 21

22 ASUNTO OY ESPOON ORAVANRINNE Laskennallinen ja mitattu energiankulutus Energiatehokkuusluokka (E): B E luku: 70 Lämmitys Ostoenergia (sähkö), energia kaikki yhteensä kwh/a kwh/a Laskennallinen Mitattu kohteessa tilojen lämmitystarve on erittäin pieni lämmitysteho on vain n. 10 W/as m² sisälämpötiloissa esiintyi suurta vaihtelua, kunnes lämmitysjärjestelmän säädöt saatiin kohdalleen. AS OY HELSINGIN HAAPAPERHONEN HELSINKI 2017 Kimmo Lylykangas 22

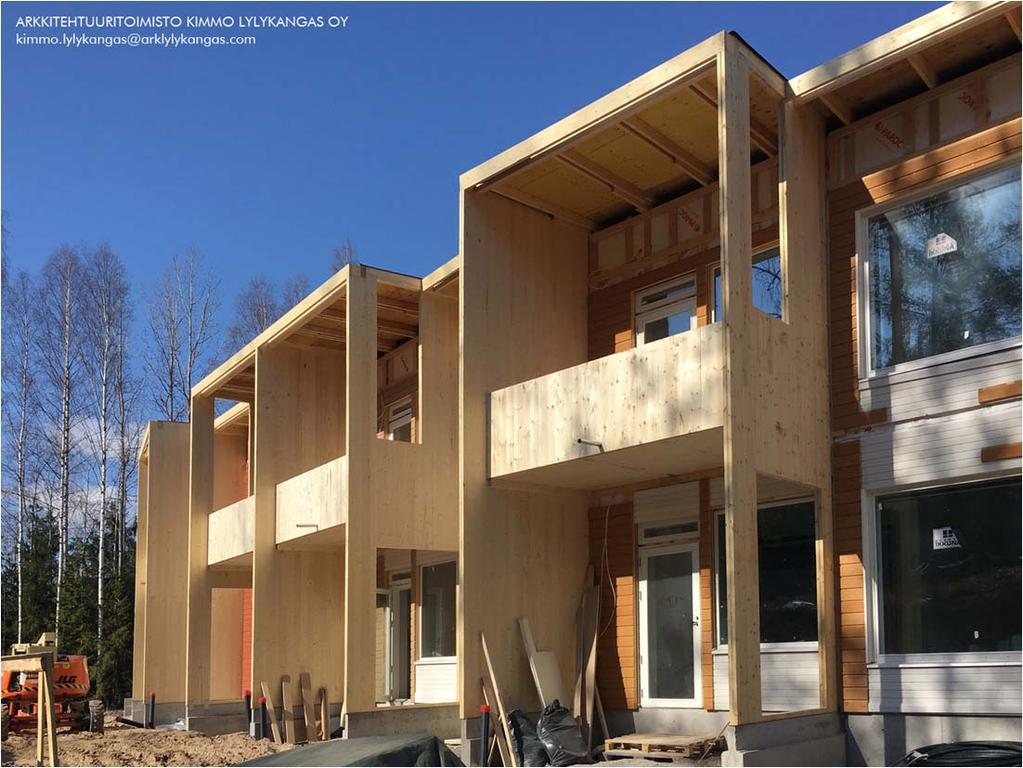

23 AS OY HELSINGIN HAAPAPERHONEN kaksikerroksisia rivi ja luhtitaloja, yhteensä 15 asuntoa kaukolämpö täyttää suomalaiset passiivitalon kriteerit Rakennuttaja: Työyhteenliittymä Komulainen Halonen Pääurakoitsija: Työyhteenliittymä Komulainen Halonen Asuntopinta ala: as m² Valmistumisvuosi: 2017 Ulkovaipan rakenteet clt runkoiset tasoelementit mitattu ilmavuotoluku n 50 0,6 1/h Rakenteiden ja rakennusosien U arvot: US 0,11 W/m²K YP 0,08 W/m²K AP 0,10 W/m²K Ikkunat, ovet 0,75 W/m²K Kimmo Lylykangas 23

24 YHDEN RIVITALON (1000 kem²) CO 2 -ekv PÄÄSTÖVÄHENNYKSET VUODESSA PUUPOHJAISET RAKENNUSMATERIAALIT t CO 2 ekv / a 2 PUURAKENTEISIIN VARASTOITUNUT HIILI t CO 2 ekv / a 3 PASSIIVITALORATKAISUT -14 t CO 2 ekv / a 4 KAUKOLÄMPÖ SÄHKÖLÄMMITYKSEN SIJASTA -10 t CO 2 ekv / a Kimmo Lylykangas 24

25 Kimmo Lylykangas 25

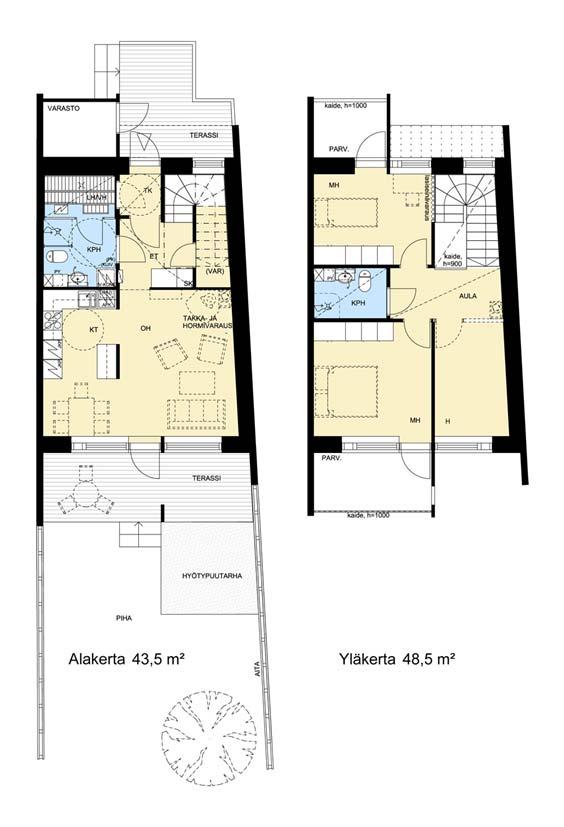

26 A TALO AS01 AS02 4H+K+S+VH 91,5 htm² Kimmo Lylykangas 26

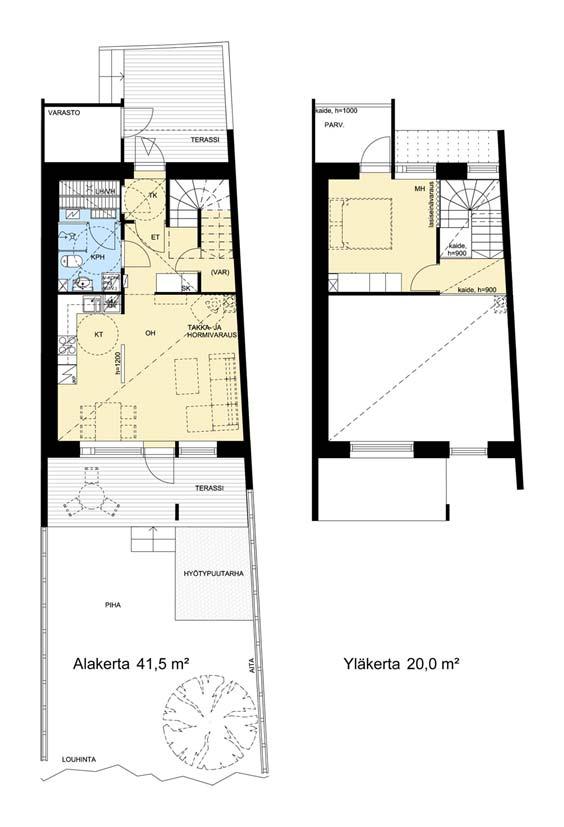

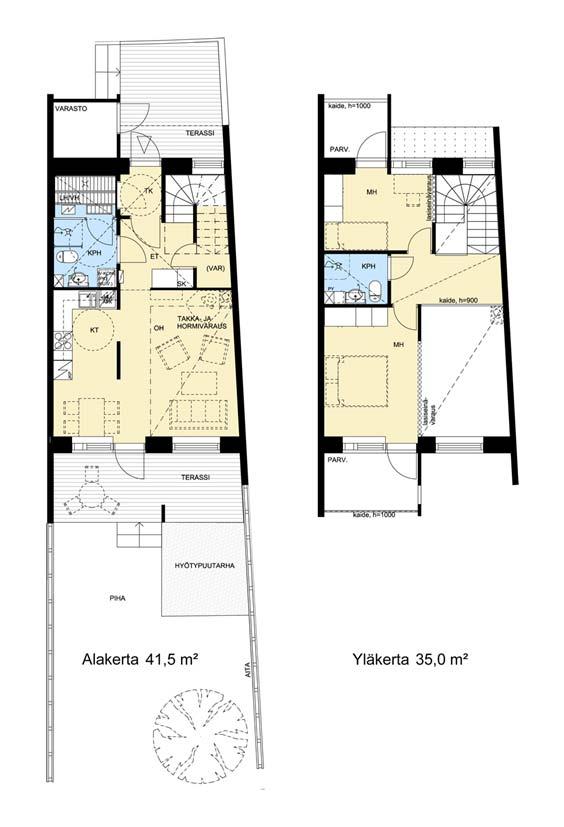

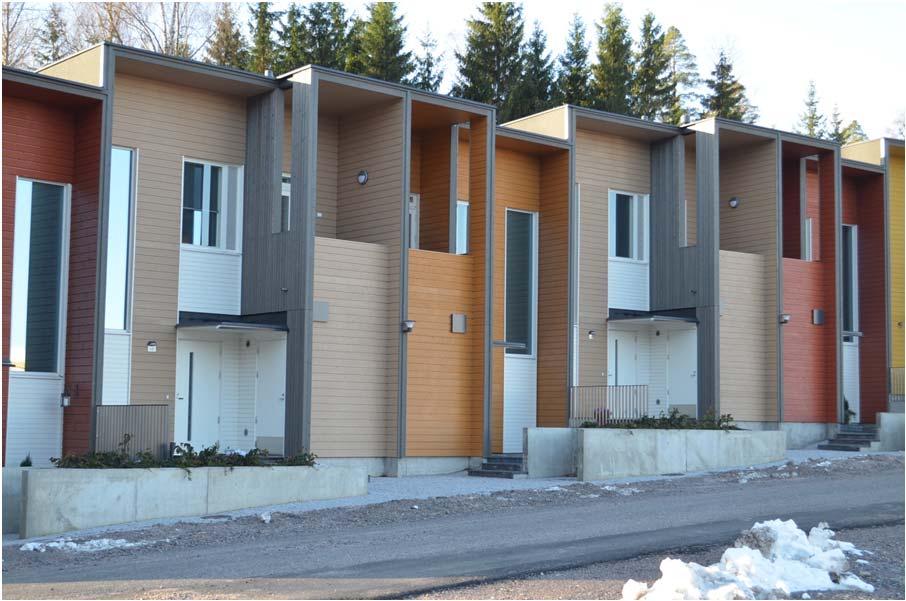

27 A TALO AS03 AS04 AS05 AS06 3H+K+S+VH 76,0 htm² A TALO AS07 2H+K+S+VH 61,0 htm² Kimmo Lylykangas 27

28 Kimmo Lylykangas 28

29 Kimmo Lylykangas 29

30 AS OY HELSINGIN HAAPAPERHONEN Laskennallinen ja mitattu energiankulutus Energiatehokkuusluokka: C E luku: 118 (A talo) 129 (B talo) Tavoitetaso Laskennallinen Tilojen lämmitystarve kwh/brm²a < 20 kwh/m²a 19,7 kwh/m²a (A talo) 16,4 kwh/m²a (B talo) Ei vielä mitattua kulutustietoa käytettävissä Kimmo Lylykangas 30

31 YHTEENVETO ARKKITEHDIN HAVAINTOJA 0,12 0,1 0,08 0,06 0,04 0,02 ULKOSEINÄ W/m2K RET 0 As Oy Haapaperhosenpolku VASO Soininen TA Oravarinne nettoplusenergiatalo Luukku Paroc Lupaus Kimmo Lylykangas 31

32 YLÄPOHJA W/m2K 0,12 0,1 0,08 0,06 RET 0,04 0,02 0 As Oy Haapaperhosenpolku VASO Soininen TA Oravarinne nettoplusenergiatalo Luukku Paroc Lupaus ALAPOHJA W/m2K 0,12 0,1 RET 0,08 0,06 0,04 0,02 0 As Oy Haapaperhosenpolku VASO Soininen TA Oravarinne nettoplusenergiatalo Luukku Paroc Lupaus Kimmo Lylykangas 32

33 IKKUNAT W/m2K 1 0,9 0,8 0,7 0,6 0,5 0,4 0,3 0,2 0,1 0 RET As Oy Haapaperhosenpolku VASO Soininen TA Oravarinne nettoplusenergiatalo Luukku Paroc Lupaus HAVAINTOJA Toteutettujen passiivitalojen ulkovaipan ratkaisut vastaavat suunnilleen RET-tasoa. Rakenteiden kosteustekninen toimivuus varmistettu osana suunnittelua uusien rakennetyyppien osalta. Homeindeksitarkastelu on käyttökelpoinen menetelmä. Lasketun ja mitatun energiankulutuksen heitot verrattain pieniä tässä tarkastelluissa kohteissa. Sisälämpötilojen hallinta haastavaa, kun aurinkoenergiaa hyödynnetään passiivisesti. Ylilämpenemistarkastelu välttämätöntä. Lämmönjakojärjestelmän mitoittaminen vastaamaan tavanomaista pienempää lämmitystarvetta ei aina näytä onnistuvan. Kimmo Lylykangas 33
